Тиски для сверлильного станка: виды, изготовление своими руками

Тиски, используемые для оснащения сверлильного станка, выполняют очень важную функцию. Они обеспечивают надежную фиксацию детали, что необходимо для того, чтобы сверление было выполнено с максимальной точностью. На современном рынке представлено большое разнообразие моделей тисков для сверлильных станков. Каждая из этих моделей имеет свои конструктивные особенности и сферы применения.


Станочные тиски из литейного чугуна, предназначенные для простых сверлильных операций

Назначение и использование тисков для сверлильного станка

Сверлильные станки, которые могут быть как напольными, так и настольными, предназначены для того, чтобы формировать отверстия в деталях, изготовленных из разных материалов. Выполнить такую технологическую операцию с максимальной точностью и безопасностью и позволяют, как было указано выше, тиски для сверлильных станков.

Не все модели сверлильного оборудования имеют в своей базовой комплектации тиски. Последние, хотя и незначительно, повышают стоимость станка. Объясняется отсутствие в базовой комплектации оборудования такого приспособления, как тиски сверлильные, еще и тем, что при работе с заготовками из мягких материалов (древесины, пластика и др.) они могут и не потребоваться. При сверлении отверстий в таких материалах создаются очень незначительные силы резания, и удержать заготовку несложно своими руками.


Использование тисков при сверлении металлов значительно повышает точность и безопасность работы



Совершенно точно не обойтись без тисков в том случае, если сверление отверстий на станке выполняется в деталях, которые изготовлены из металла. В таких случаях удерживать своими руками заготовку не только сложно и неэффективно, но и небезопасно.

Особенно незаменимыми станочные тиски являются в тех случаях, когда деталь для выполнения сверления необходимо выставить под определенным углом. Конечно, вместо тисков для сверлильного станка можно использовать несложные зажимные приспособления, которые не составит труда изготовить своими руками. Однако, если вас интересует надежность фиксации заготовки, безопасность выполнения работ на станке и высокая точность осуществляемых технологических операций, лучше приобрести серийные модели. В большинстве случаев справятся с такими задачами и самодельные тиски для сверлильного станка.


Чертеж малогабаритных самодельных тисков: 1 – корпус; 2 – губка подвижная; 3 – винт; 4 – втулка; 5 – вороток; 6 – фиксатор; 7 – шайба; 8 – штифт (нажмите для увеличения)

Конструкция и принцип действия зажимных приспособлений

Поскольку станочные тиски необходимы для надежной фиксации детали в процессе обработки, они состоят из прочных стальных элементов. В зависимости от типа и назначения станочных тисков их конструкция может серьезно варьироваться.

Самыми недорогими и наименее функциональными являются тиски неповоротного типа, но у таких моделей наиболее жесткая конструкция. К слову, самодельные тиски для сверлильного станка чаще всего относятся к неповоротным.

В среднюю ценовую категорию входят поворотные модели, функциональность которых позволяет выполнять операции сверления более эффективно. Достоинства тисков первого и второго типа объединяются в универсальных приспособлениях для сверлильного станка, что, естественно, делает стоимость таких устройств достаточно высокой.

Даже тиски одного типа, но произведенные разными компаниями, могут иметь определенные конструктивные отличия. Это объясняется тем, что каждый из производителей старается наделить свою продукцию дополнительными опциями, сделать ее более надежной и удобной в работе.


Профессиональные станочные тиски могут комплектоваться различными зажимными планками



Какими бы функциональными возможностями ни обладали станочные тиски, основу их конструкции составляют обязательные элементы, к которым относятся:

  • планки, выполняющие роль основания тисков;
  • две губки, обеспечивающие зажим обрабатываемой заготовки;
  • винт с ручкой, за счет которого обеспечивается перемещение подвижной зажимной губки;
  • пластины, служащие рабочими элементами зажимных губок;
  • ряд дополнительных деталей.

Устройство простейших станочных тисков

Планка, выполняющая роль основания, является несущим элементом, на котором фиксируются все остальные детали тисков. Именно на планке, которая изготавливается из жесткого и износостойкого металла, просверливается отверстие под винт, монтируются подвижная и неподвижная губки. Для обеспечения точности перемещения на нижней части подвижной губки имеется прямоугольный хвостовик, который вставляется в вырез, выполненный на неподвижной губке.

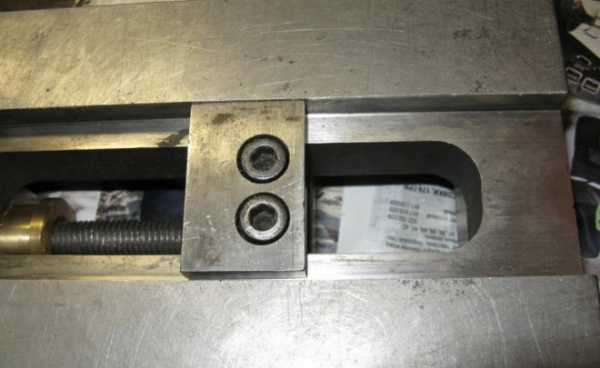

Хвостовик, отвечающий за параллельный ход губок

Винт, отвечающий за перемещение подвижной губки, находится с ней в соединении, что обеспечивается специальным стопорным кольцом. Вращаясь в резьбовом отверстии планки-основания, винт перемещает подвижную губку, обеспечивая тем самым зажим обрабатываемой на сверлильном станке заготовки. Чтобы понять, как работают тиски, можно посмотреть соответствующее видео.






И серийные модели, и самодельные тиски для сверлильного станка могут быть выполнены по различным схемам воздействия винта на подвижную губку. В простейших моделях тисков, которые несложно изготовить своими руками, винт напрямую соединен с подвижной губкой, которую он либо тянет (разжимает губки), либо толкает (сжимает губки), что зависит от направления его вращения. В более сложных моделях, к числу которых могут относиться как неповоротные, так и поворотные тиски, вращение винту передается за счет шестеренных передач, что облегчает работу оператора сверлильного станка. Благодаря шестеренным передачам требуется совсем небольшое усилие, чтобы сжать или разжать губки тисков.

Следует иметь в виду, что наличие шестеренного механизма совсем не является критерием, на котором следует акцентировать внимание при выборе зажимных приспособлений для сверлильного станка. Многие известные производители, продукция которых пользуется успехом у специалистов во всем мире, выпускают устройства, принцип действия которых реализован по стандартной схеме, что не делает их менее эффективными или неудобными в использовании.


Тиски с гидравлическим усилением обеспечивают стабильное сжатие, независимое от ударов и вибраций

Важными конструктивными элементами тисков любого типа, испытывающими значительные нагрузки в процессе работы и обеспечивающими надежность фиксации обрабатываемой заготовки, являются прижимные пластины, или планки. Такие элементы, изготавливаемые из прочного металла, крепятся к рабочим поверхностям зажимных губок при помощи винтовых соединений.

В стандартном исполнении прижимные планки имеют плоскую рабочую поверхность, на которую нанесена крестовая насечка. Используются и более специализированные типы планок, которые необходимы для обработки заготовок определенной формы. Рабочие поверхности таких планок могут быть выполнены в различной форме (угловая, вогнутая и др.). В некоторых современных моделях тисков прижимные планки могут быть подпружиненными. Такая конструкция позволяет несколько повысить удобство фиксации деталей в зажимном приспособлении сверлильного станка.


Тиски с призматическими губками

Виды станочных тисков

Все тиски, используемые для оснащения сверлильных станков, можно разделить на два основных типа:

  • неповоротные;
  • поворотные.

Тип тисков подбирают в зависимости от того, какие технологические задачи необходимо решить с их помощью.





Неповоротные тиски

Тиски данного типа часто называют стационарными. Они имеют наиболее простую конструкцию, поэтому их часто изготавливают своими руками. Принцип работы такого приспособления, фиксируемого на рабочем столе сверлильного станка в одном положении, описан выше.

Используя неповоротные модели тисков, в детали можно сделать только одно отверстие, после чего необходимо разжать губки приспособления и переставить деталь (либо переместить сами тиски по поверхности рабочего стола).


Чертеж высокоточных станочных тисков неповоротного типа

Тиски данного типа отличаются повышенной жесткостью конструкции, но требуют большего количества времени для выполнения вспомогательных технологических операций, если сравнивать их с поворотными моделями. Плюсом таких тисков для сверлильного станка является и то, что они отличаются доступной стоимостью.

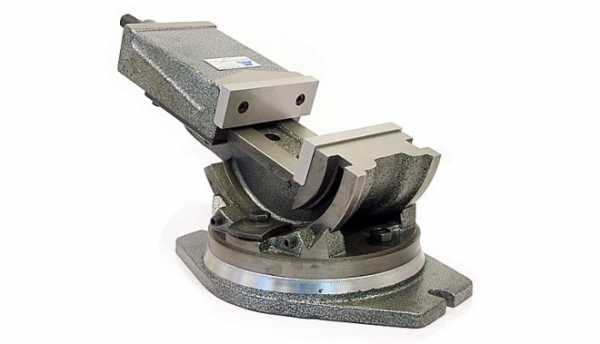

Поворотные тиски

Поворотные тиски – это своего рода координатные приспособления для сверлильного станка. Они позволяют, не разжимая обрабатываемую деталь, менять ее пространственное положение в процессе обработки. Устройства данного типа появились на рынке в тот момент, когда потребовалось сделать эффективные и надежные зажимные приспособления для обработки заготовок в условиях серийного производства.

Благодаря наличию специальной поворотной платформы губки с зафиксированной в них деталью могут вращаться на 360 градусов. Выполнив сверление в одном месте, такую платформу можно легко повернуть на требуемый угол, не разжимая деталь, и просверлить отверстие в другом месте.


При подборе поворотных тисков для сверлильного станка учитывают габаритные и посадочные размеры



Более продвинутые модели поворотных тисков за счет наличия на их основании крестовых направляющих позволяют не только поворачивать зажимные губки на требуемый угол, но и перемещать их в горизонтальной плоскости по двум осям. Сделать подобное устройство своими руками значительно сложнее, чем неповоротные тиски, но при желании можно. Такое приспособление для сверлильного станка позволяет значительно повысить производительность технологических операций, что особенно актуально для серийного производства.

Существует еще одна разновидность поворотных тисков для сверлильного станка. Их основание-платформа с достаточно сложной конструкцией позволяет поворачивать губки с зажатой в них деталью в трех плоскостях. Такие высокотехнологичные тиски, следить за манипуляциями с которыми очень интересно даже по видео, называются глобусными.


Глобусные тиски для сверлильного станка




Ещё одна разновидность поворотных тисков – синусные

Глобусные поворотные тиски благодаря своим функциональным возможностям позволяют выполнять наклонные отверстия в деталях. Для решения этой задачи не нужно кропотливо выбирать правильное положение детали в губках, на что всегда уходит достаточно много времени. Чтобы сделать наклонное отверстие, используя глобусные тиски, достаточно просто зафиксировать в них заготовку, а затем при помощи специального лимба повернуть подвижную платформу устройства на требуемый угол.



Описанные типы тисков отличаются различной степенью универсальности. Для работ на сверлильном станке в условиях домашней мастерской лучше всего выбрать простейшие неповоротные тиски. Как было сказано выше, их несложно сделать и своими руками. Однако перед тем как приступить к их изготовлению, следует запастись чертежами и посмотреть соответствующее видео в интернете.






Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Устройство тисков слесарных: поворотные и неповоротные

Устройство тисков слесарных, как и всех остальных видов зажимного инструмента, выглядит просто. Следует начать с того, что тиски — это специальный, как правило, неподвижный инструмент для прочной фиксации различного рода деталей из твердых материалов с целью их последующей обработки. Он закрепляется на специальном рабочем столе, а именно на верстаке, который должен иметь прочную основу.

Слесарные тиски необходимы для прочной фиксации различных деталей во время их обработки.

Нередко в тисках зажимают довольно крупные детали и прилагают к ним достаточно большую (часто ударную) силу. Это происходит при рубке, клепке, ковке или изгибании заготовок. Тиски слесарные изготавливают из хорошей стали с незначительными примесями, которые способствуют уменьшению износа тисков в процессе эксплуатации. Кроме стали, их отливают из чугуна. Однако следует знать, что чугунный зажимной инструмент не так надежен. Чугун при длительных и сильных физических воздействиях может раскрошиться или потрескаться.

Тиски слесарные бывают разных размеров. Есть миниатюрные модели, которые используются для закрепления небольших заготовок и весят несколько десятков граммов, и поистине гигантские образцы, применяемые чаще всего на производстве в крупных цехах.

Из чего состоят механические слесарные тиски?

Элементы конструкции тисков.

Детали, из которых состоят тиски:

  • подвижная и неподвижная губки;
  • винтовой зажим;
  • механизм крепления к верстаку;
  • пружина;
  • втулка;
  • ручка для вращения винтового зажима;
  • сменные накладки.

Слесарные тиски представляют собой цельнометаллическое устройство, устанавливаемое на рабочей поверхности верстака при помощи болтов, которые крепятся в основании неподвижной губки. Также существуют разновидности, имеющие особый винт, который позволяет закреплять их наподобие струбцины. Вращение винтового механизма изменяет положение подвижной губки относительно всей конструкции, заставляя ее выдвигаться внутрь или наружу. Тем самым создается зазор между сменными накладками, в которые и закрепляется заготовка для последующей обработки. Зажимной инструмент нередко дополнен наковальней, которая располагается на задней части неподвижной губки.

Виды слесарных тисков.

Слесарные тиски делятся на поворотные и неповоротные. Неповоротные жестко фиксируются на верстаке и позволяют работать с деталями только в одном положении. Поворотные слесарные тиски могут вращаться параллельно верстаку на 60° и более вокруг своей оси. Некоторые из них, кроме горизонтального вращения, могут также поворачиваться и по вертикали, тем самым обеспечивая работу с заготовкой в большем диапазоне позиций, нежели их «неподвижные» собратья. Однако слабым местом подобных моделей является именно поворотный механизм. Это следует учитывать, применяя к ним избыточную силу.

Сменные накладки чаще всего изготовляют из более мягкого металла, нежели губки. Накладки бывают гладкими, это позволяет не оставлять следов на обрабатываемой заготовке и весьма точно фиксировать ее в тисках. Также накладки покрывают насечкой для более твердого и надежного закрепления заготовки. Помимо этого, существуют специальные упругие накладки, которые позволяют зафиксировать заготовку максимально плотно, полностью распределяя силу давления губок по всей поверхности детали.

Вернуться к оглавлению

Особенности эксплуатации

Нужно помнить о том, что тиски рассчитаны на определенное силовое воздействие.

Экземпляры из чугуна менее прочны по сравнению с изделиями из особых сортов эластичной стали. Перед началом работы лучше понять, что у вас за модель и из какого материала она сделана. Помимо этого, на обычных слесарных тисках недопустимо обрабатывать нагретые стальные детали. Изменение объема заготовки при остывании вызовет ослабление фиксации губок. Это может быть опасно для жизни и здоровья человека, работающего за верстаком.

При работе с зажимным инструментом не пытайтесь увеличить рукоятку, используя для этого кусок трубы или стальной прут, который длиннее, чем оригинальная рукоятка. Рукоятки рассчитываются именно для такого типа механизма, увеличение ее длины вызовет увеличение силы нагрузки на механизм тисков. А это может привести к выходу инструмента из строя. Рассчитывайте вес и размеры деталей, которые вы зажимаете. Ни в коем случае не превышайте допустимых значений. И тогда тиски прослужат вам очень долго.

moiinstrumenty.ru

100 фото разновидностей и советы как работать с инструментом

Полезным механическим устройством, использующимся мастерами для крепления деталей в процессе их обработки, являются тиски. Они эффективны в тех случаях, когда требуется установка заготовки на безопасном удалении или необходимо жесткое и надежное ее крепление. Какие виды устройств существуют и как их выбирать, будет рассказано в настоящей статье.

Краткое содержимое статьи:

Особенности конструкции

Укрупнено данное приспособление состоит из двух губок, одна из которых неподвижно прикреплена к корпусу или станине, а вторая – подвижная, способная перемещаться. Для зажатия заготовки в губках используется фиксирующий механизм. Он состоит из нескольких элементов, что видно на фото тисков:

Стальной ходовой винт с резьбой трапециевидной формы. Управление движением винта осуществляется при помощи рукоятки.

Чугунная плита для опоры или станина. Возможно использование стальной или дюралюминиевой конструкции.

Губки имеют винтовое крепление. Если вращать винт по направлению часовой стрелки, то подвижная губка начинает перемещаться к станине, закрепляя при этом деталь. При вращении винта в обратном направлении губка идет от станины, освобождая заготовку.


Для крепления тисков на опору используется несколько способов:

  • стационарно при регулярном использовании на одном месте;
  • на струбцине, что обеспечивает меньшую надежность крепления, но возможность использования без постоянного верстака;
  • на присосках – применяется при креплении исключительно на ровной и гладкой поверхности.

Разновидности инструмента

Тисковые станки, как правило, классифицируются в зависимости от технологии, используемой при активизации винта. Они могут быть ручными и пневматическими. Исходя из особенностей конструкции, применяют поворотные тиски и неповоротные.

Некоторые ручные модели позволяют осуществлять манипуляции с длинными деталями. Для этих целей предусмотрена широкая наковальня и возможность вертикального крепления заготовки. Также существуют модели для зажима округлых деталей.

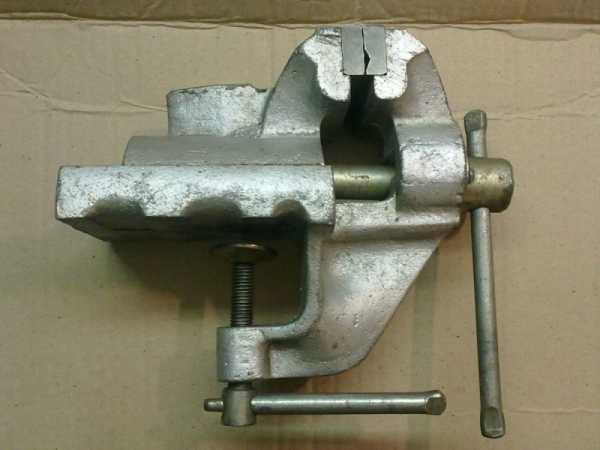

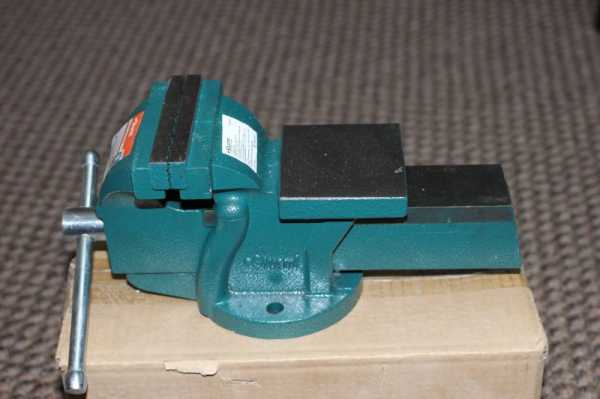

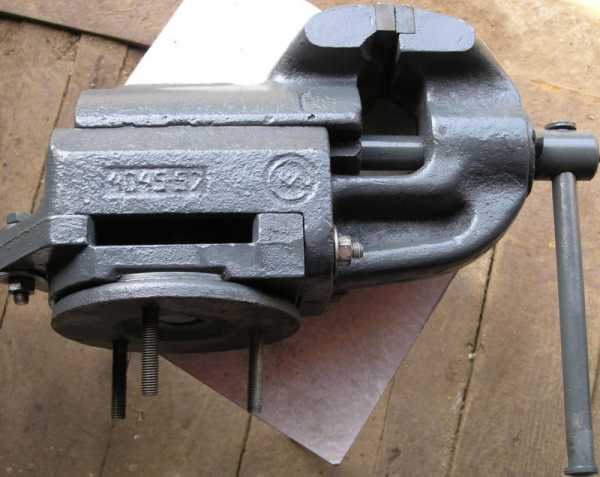

Слесарный тип инструмента

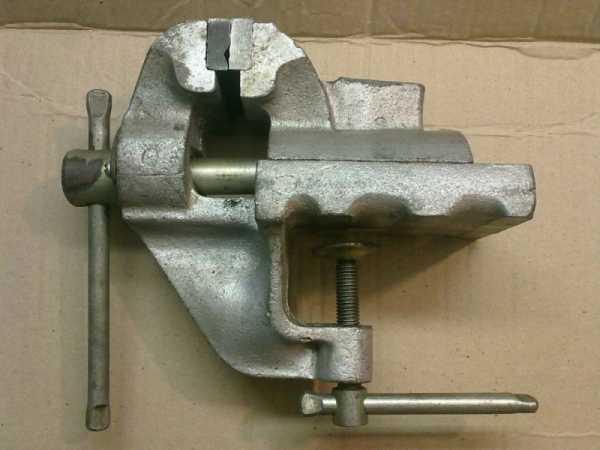

Для крепления на верстаке или столе используются специальные болты. Конструкция приспособления цельнометаллическая.

Существует возможность подобрать стационарную или поворотную модель с целью обработки деталей с возможностью смены углов. Ширина губок варьируется в пределах 45-200 мм с возможностью хода губки на 140 мм.


Преимуществом данного типа является износоустойчивость губок, прочность наковален, небольшие размеры и масса, возможность разворота на 360 градусов в поворотных моделях. Однако при этом:

  • требуют постоянного выравнивания положения губок;
  • оснащены быстроизнашивающимися стопорными шайбами;
  • зажим длинных заготовок затруднен;
  • имеют в наличии люфт.

Слесарные тиски могут быть параллельными и столовыми. У параллельных смещение губки обеспечивается вращением винта параллельно стационарной части. Они могут быть поворотными и неповоротными.

А вот столовая модель – это устаревший вариант. Хотя это очень простые по конструкции тиски, на них могут зажиматься длинные детали.

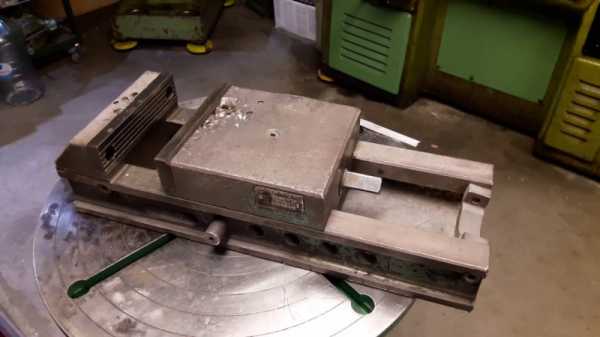

Станочная конструкция

Это более точный вариант приспособления для закрепления деталей. У него либо отсутствует люфт вообще, либо величина разбега минимальна. Тиски крепятся на верстаке, отличаются наличием поворотного механизма.

Можно выбрать один из следующих вариантов:

  • стационарный с креплением перпендикулярно к положению инструмента;
  • синусный с установкой детали под углом;
  • многоосевой с возможностью поворота по нескольким осевым точкам.

Станочные тиски гарантируют прочный зажим, что  особенно важно при обработке металлических деталей. Оснащены они прочным корпусом и защитным антикоррозийным покрытием. Жесткая фиксация обеспечивает высокую точность работ.

Однако при искривленном зажиме заготовки на ней могут оставаться следы. Поэтому требуется использование прокладки из фольги или фиксирование детали только верхней частью губок.


Ручные тиски

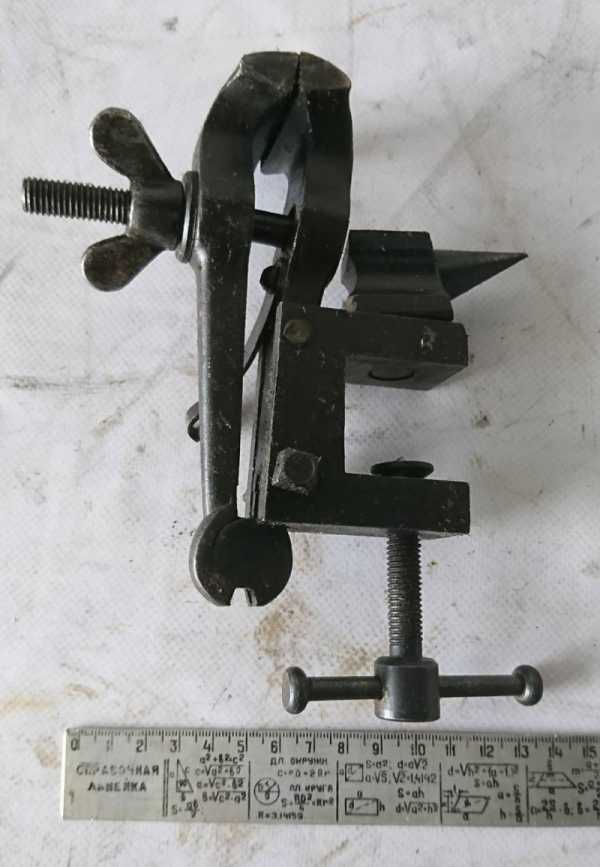

Это переносной компактный инструмент, не требующий стационарного крепления. Тиски используются для обработки мелких деталей. Различают два конструктивных варианта:

  • с наличием губок вместе с винтом и ручками;
  • рычажные тиски, напоминающие плоскогубцы с замыкающим механизмом.

Используются они для точных работ, характеризуются минимальным уровнем люфта. Конструкция приспособлена для манипуляций с алюминиевым профилем и металлочерепицей. С их помощью можно зажимать плоские заготовки.

В то же время они не приспособлены для работы с большими заготовками, требуются дополнительные элементы при манипуляциях под углом. Во время работы с мягкими металлами остаются следы на заготовке.

Столярная конструкция

Эти тиски применяются в операциях с деревянными или пластиковыми деталями. На губках установлены накладки из дерева, что исключает появление следов от зажима. Если крепление агрегата производится фронтально, то появляется возможность работы с вертикально зафиксированными заготовками. В некоторых моделях предусмотрен быстрозажимный механизм.

При всех преимуществах других видов настольных тисков столярная модель позволяет качественно обрабатывать изделия из мягких материалов. Крупные детали обрабатываются в одной плоскости.

Раствор губок достаточно большой, существует несколько вариантов крепежной системы. Однако с жесткими деталями работать у вас не получится, поскольку захват недостаточно прочен.

Особенности выбора приспособления

Выбирать подходящую вам конструкцию необходимо исходя из параметров рабочих элементов:

  • размер губок, их ширина, возможность использования накладок – это факторы, обеспечивающие более прочный зажим детали и качество обработки;
  • глубокий ход зажимного механизма обеспечивает большую универсальность и функциональность;
  • положительно оценивается и наличие запаса сверх высоты заготовки на ввод самой детали;
  • рукоятка должна быть удобной и эргономичной – металлическая конструкция большого диаметра обеспечивает комфорт оператора.


Как работать с тисками

Используя тиски в работе, не следует увеличивать или наращивать иным способом рукоятку. Также не следует зажимать горячие изделия из стали. Загибание деталей может привести к порче самого зажимного приспособления.

Если вы ставите перед собой вопрос, как пользоваться тисками правильно, то не следует забывать и о необходимости регулярного ухода за инструментом.

После каждого применения тиски нужно протирать растворителем, нанесенным на мягкую ткань. Все узлы надо регулярно смазывать машинным маслом для их сохранности и недопущения коррозии.

Среди популярных и надежных производителей выделяются Dexx, IRWIN, KRAFTOOL, Sturm, Wolfcraft, Zubr. Выбрав подходящую модель, не забывайте интересоваться гарантийными обязательствами и условиями сервисного обслуживания.

Фото тисков

Также рекомендуем посетить:

zdesinstrument.ru

чугунные и стальные, машинные и ручные тиски

В любом домашнем хозяйстве можно встретить купленные или самодельные тиски. Особенно вам не обойтись без этого инструмента, если вы дома постоянно что-то мастерите. Он помогает зафиксировать обрабатываемую деталь в неподвижном состоянии. Оборудование состоит из стальных или чугунных деталей и изготовляется в соответствии с ГОСТом.

Устройство инструмента

Тисы слесарные имеют много разновидностей. Вне зависимости от формы и типа модели каждый инструмент состоит из губок (подвижной и неподвижной), ручки и винтового зажима, пружины, втулки, сменной накладки и механизма крепления к верстаку. При желании специализацию оборудования можно полностью изменить, модернизировав другими деталями:

  • Неподвижную часть инструмента (одну из губок) крепят к специальной подставке или к столу. Для крепления используют зажимы или болты.
  • К зафиксированной детали приставляют подвижную губку.
  • Две части (губки) соединяются винтовым зажимом.

Принцип работы инструмента прост: подвижная губка удаляется или приближается от неподвижной части, когда винт начинает вращаться. Винт получает движение от рукоятки.

Поскольку чугун имеет хрупкую структуру, его используют редко. Иногда тиски применяют в качестве наковальни, поэтому все элементы зажимного устройства изготавливают из стали. Стальной материал хорошо справляется с ударными нагрузками и не разрушается.

Виды тисков

В продаже встречается множество разных тисков. Каждый инструмент имеет свои функциональные возможности и выполняет работу по-разному. Поэтому при выборе оборудования, стоит просмотреть рейтинг лучших тисков и прочитать отзывы потребителей. Самые распространенные виды слесарных тисков: стуловые, параллельные, столярные, трубные, цепные и ручные.

Стуловые

Стуловые тиски имеют устаревшую конструкцию. В прошлом их устанавливали на основание похожее на форму стула, отсюда и появилось название — стуловые тиски. В настоящее время в качестве основания используют верстаки или столы. Этот тип устройства предназначен для тяжелых работ, когда необходимо согнуть деталь или расклепать. Тиски изготавливают кованым методом из углеродистой стали. Благодаря этому они становятся прочными, не ломаются и не гнуться во время работы.

  • Неподвижная губка инструмента крепится в двух местах, именно этим стуловые тиски отличаются от остальных моделей. В одном месте — специальная планка (лапка) закрепляет губку на поверхности верстака. А в другом месте — нижняя сторона детали фиксируется на ножке верстака. При сильных ударных воздействиях, именно такое крепление придает устойчивость инструменту.
  • Подвижная губка завинчивается с помощью прижимного винта. На закрепленную деталь нагрузка от тисков становится меньше при отвинчивании губки.
  • В верхней части губок установлены пластины с насечками, которые помогают крепко захватить обрабатываемую деталь.

Инструмент не подходит для тонкой работы, что является его единственным недостатком. Поверхность детали, которая изготовлена из мягкого материала, портится во время зажима тисками. На ней появляются вмятины и различные деформации. Это происходит из-за того, что иногда расположение зажимных пластин друг к другу сделано не параллельно. Поэтому толстую часть детали зажимают нижней частью накладок, а тонкую — верхней частью. При этом зажим детали становится меньше, и приходиться затягивать винт. А поверхность детали иногда с такой нагрузкой не справляется.

Устранить недостаток стуловых тисков помог инструмент, созданный по новой конструкции называемый — параллельные тиски. Свое название он получил благодаря губкам, расположенным параллельно, став самым популярным устройством.

Параллельные

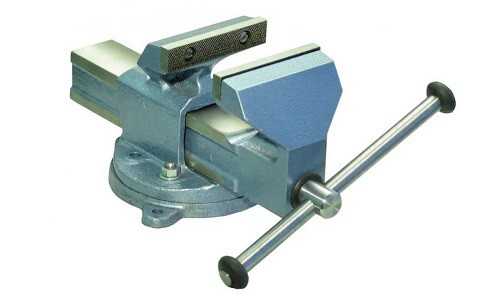

Параллельные тиски делятся на два вида: стационарные и слесарные поворотные.

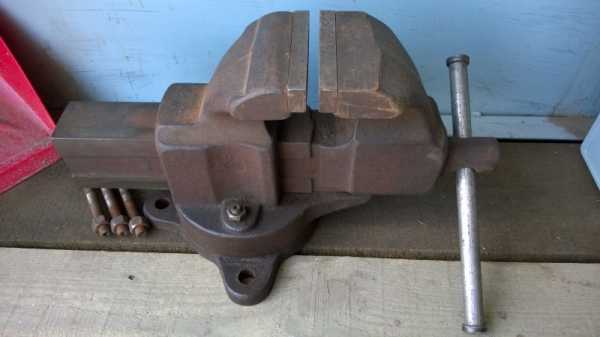

  • Стационарный инструмент. Это устройство является неповоротным и работает исключительно в одном положении. Обработать другую сторону детали можно, если открутить зажим, повернуть ее и заново зажать.

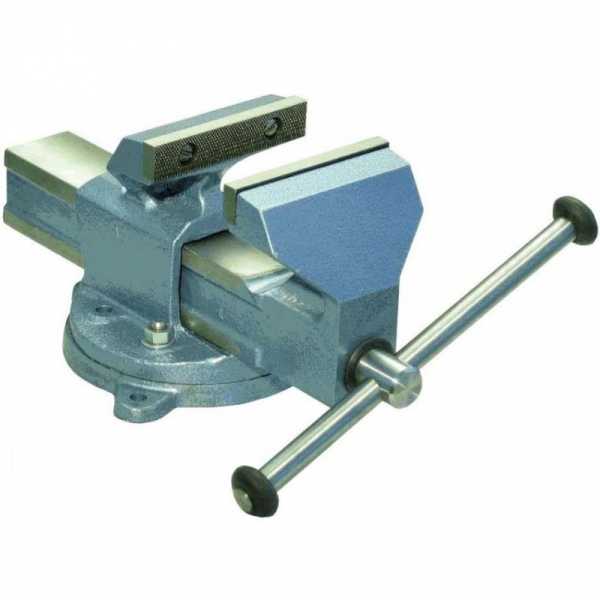

  • Поворотный инструмент. Тиски с поворотным основанием позволяют обработать деталь под разным углом от 60 до 360 градусов, не откручивая ее. Съемные накладки могут быть точечными или крестовыми. Основание инструмента монтируется к верстаку. В неподвижную часть вставляется подвижная губка с прижимным винтом, и рукояткой. Поворот тисков вокруг вертикальной оси происходит тогда, когда регулировочный винт ослабляют.

Крепость губок у параллельных тисков слабая, поэтому для трудных работ они не подходят.

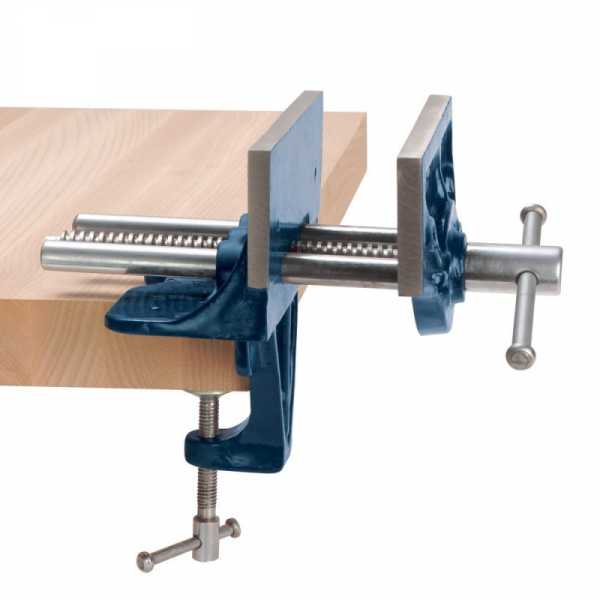

Столярные

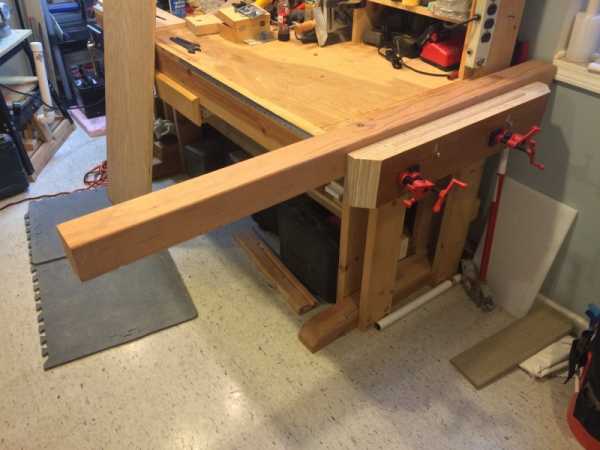

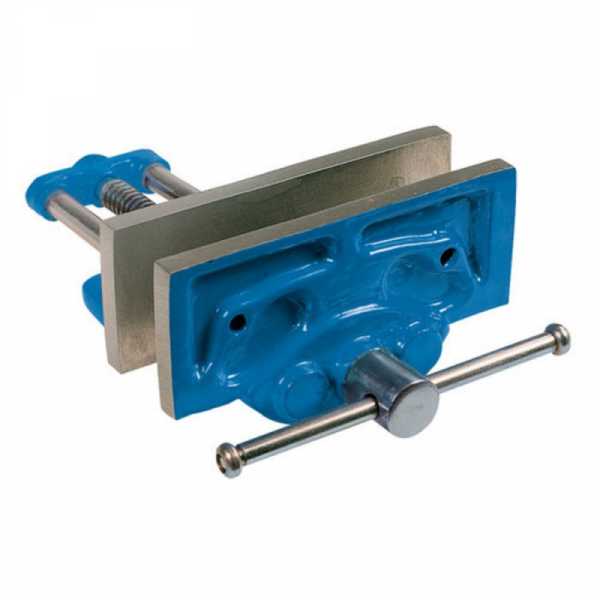

При работе с деревянными изделиями используют столярные тиски. Поэтому по конструктивным особенностям и способу крепления этот инструмент очень сильно отличается от остальных моделей. Губки столярного инструмента изготавливают из дерева, а по размеру они намного шире слесарных. Исключить перекосы при зажиме деталей помогают встроенные или съемные направляющие.

  • Монтаж чугунной станины происходит снизу верстака.
  • Ходовой винт дополнен несколькими направляющими стержнями.
  • Здесь край верстака является неподвижной губкой.
  • Деревянная часть монтируется на металлический каркас внешне похожий на губку тисков и становится подвижным. При этом каркас располагается чуть ниже плоскости верстака. При такой сборке столярный инструмент при задевании губок тисков не испортит его режущую часть, а станет задевать деревянный брусок.
  • Столярные тиски немного похожи на классическую модель. Но только под ходовым валом находится небольшой рычажок (быстроразъемный механизм).

В некоторых моделях установлен пружинный механизм. С его помощью легче проводить обработку деревянных изделий больших размеров.

Трубные чугунные и стальные

Трубные тиски используют во время ремонта трубопроводов. Основу инструмента изготавливают из чугунного или стального материала. Внешне она напоминает вертикальную раму. Зажимной винт установлен в вертикальном положении. Подвижная губка со сменными накладками перемещается вверх или вниз по раме. Накладки бывают двух видов: зубчатые или гладкие.

  • Зубчатые накладки эффективно зажимают обрабатываемую деталь.
  • Гладкие накладки нельзя повреждать.

При обработке деталей требуются огромные усилия, поэтому инструмент закрепляют на верстаке стальными болтами. Для цилиндрических заготовок используют откидной трубный инструмент. Сгибание труб происходит под большой нагрузкой, и тиски могут слететь с основания. Чтобы этого не произошло, их крепят к верстаку шестью болтами.

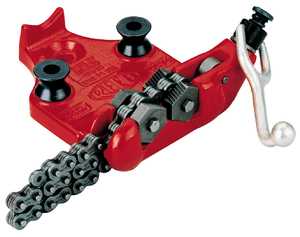

Цепные

Отличительная черта цепных тисков — это способность зажимать трубопроводную арматуру больших диаметров. Подходит для деталей других форм, таких как тройники, фитинги, задвижки. Здесь опора для трубы имеет V-образную форму.

  • На верстак монтируют станину с неподвижной нижней губой V-образной формы. Станину закрепляют болтами.
  • В этом устройстве верхнюю губку заменяет цепь. По структуре цепь похожа на ту, которая используется в мотоциклах. Только ширина и прочность намного больше. Трубу кладут на губку V-образной формы, затем наверх накидывают цепь, закручивая ее рукояткой.

Цепные тиски хороши тем, что труба закрепляется эффективнее, а после зажима на ней остается меньше дефектов. Это происходит из-за того, что цепь меньше контактирует с трубой.

Машинные

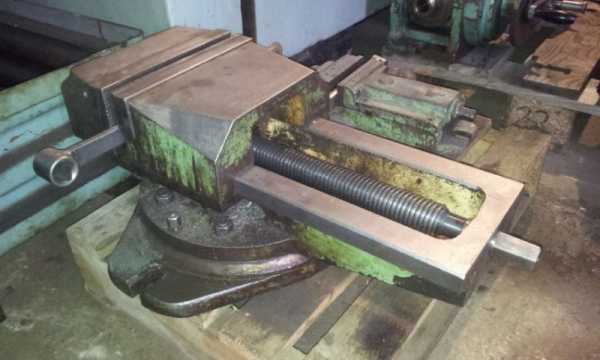

Машинные или станочные тиски способны работать со сверлильными и фрезерными станками маленьких размеров, поэтому их очень любят использовать мастера. Инструмент устанавливают на стальную станину и закрепляют болтами. Тиски имеют сменные накладки. Чтобы можно было зажимать цилиндрические детали в горизонтальном и вертикальном положении, у накладок сделаны V-образные пазы.

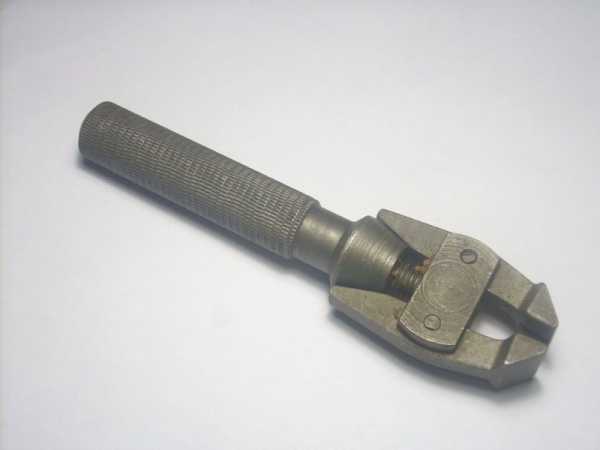

Ручные

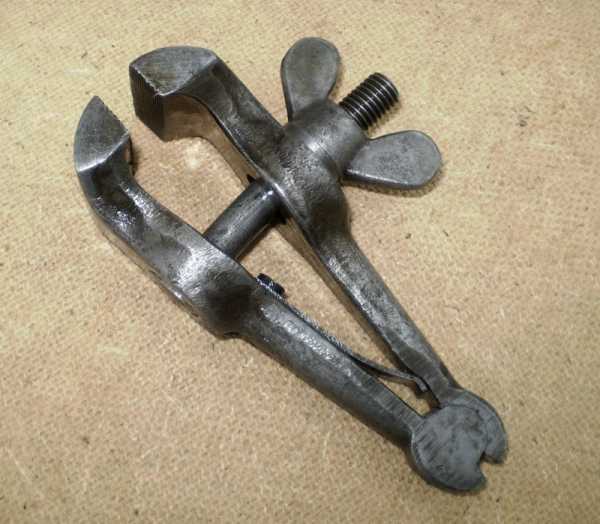

Если необходимо обработать маленькие детали, используют ручные тиски. Инструмент имеет компактные размеры, фиксация к столам не требуется. Они бывают двух видов: с рычагами и губками.

  • Тиски с рычагами похожи на плоскогубцы, которые имеют дополнительную защелку. Здесь губки зажимаются двумя рычагами.
  • Тиски с губками имеют ручку и перемычку с винтом. При вращении ручки губки начинают сжиматься. Между хвостовиками губок находится конус, благодаря которому происходит сжатие губок.

Ручной инструмент изготовлен из углеродистой стали, легко разбирается, обрабатывает плоские детали. Несмотря на все достоинства, тисками нельзя зажать и обработать крупные детали, зубцы на зажиме оставляют на элементах вмятины.

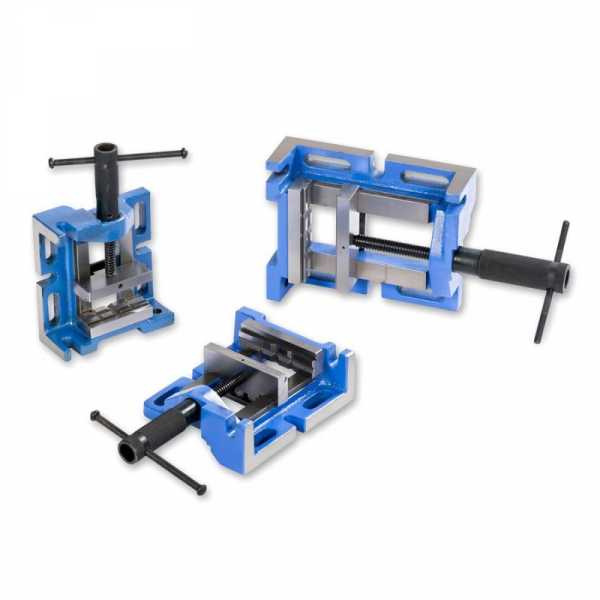

Сверлильный инструмент

Высокоточный инструмент, предназначен только для работы со сверлильными станками. Тиски удерживают и закрепляют деталь в любом положении. Губки оснащены крестообразными пазами, которые позволяют фиксировать детали нестандартных форм.

Советы и рекомендации

Чтобы выбрать качественный инструмент, его необходимо проверить перед покупкой. А после использования разобрать и провести чистку.

  • Губки должны двигаться плавно и не должны застревать во время движения.
  • Губка не будет падать при откручивании, если устройство имеет в конце ходового винта предохранительную шайбу.
  • Высокопрочный ходовой винт имеет большую толщину.
  • У некачественного инструмента поверхность ходового винта имеет заусенцы, а у качественного — гладкую.
  • В местах соединения станины и основания иногда появляется ржавчина. Для ее удаления используют металлическую щетку.
  • Для заточки режущих элементов инструмента используют шабер.
  • Абразивные материалы для чистки не подходят. Винт и гайки быстро выйдут из строя, если их микрочастицы впитаются в поверхность деталей.
  • Уменьшить шум работающего инструмента поможет приклеенный на нижнее основание резиновый лист.

obinstrumentah.info

Тиски. Виды и устройство. Работа и применение. Как выбрать

Тиски – это механическое устройство, с помощью которого обеспечивается надежная фиксация заготовок для их обработки. Они применяются в слесарном и столярном деле. Инструмент изготовляется из металла или дерева. Он бывает как компактным, так и массивным, что обусловлено его предназначением. С помощью тисков можно обеспечить жесткий временный крепеж для обработки деталей при пилении, сверлении или строгании.

Из чего состоят тиски

Конструкция тисков довольно простая. Самый распространенный механизм представляет собой две плоские губки с регулировочной ручкой, которая двигает зажимной винт. С его помощью губки расходятся и сжимаются. Размещая между ними заготовку, можно обеспечить ее надежную фиксацию. Одна губка механизма неподвижно закреплена к корпусу, а вторая скользит по направляющей, двигаемая винтом.

Сам фиксирующий механизм регулировки состоит из ходового винта, который проходит через всю конструкцию тисков. Вне зависимости от того из чего сделан корпус устройства, винт всегда металлический. На его конце имеется ручка для удобной регулировки без применения гаечного ключа. Губки тисков зачастую имеют мягкие накладки. Они могут быть из твердой резины или цветных металлов. Их применение позволяет снизить врезание в закрепляемую заготовку. В том случае, если устанавливается нежная деталь, она дополнительно оборачивается тканью или различными накладками, чтобы предотвратить деформацию. В первую очередь это касается мягкой породы древесины, а также пластика и заготовок, которые могут поцарапаться.

Основание тисков закрепляется к поверхности путем затягивания винтов или зажиманием струбцины. Некоторые разновидности мелких тисочков, которые обычно используются ювелирами, имеют магнитное крепление.

Для того чтобы воспользоваться тисками необходимо вращать рукоять винта против часовой стрелки чтобы расширить губки на достаточный зазор. После этого в него вставляется деталь, которую нужно зафиксировать. Далее винт вкручивается по часовой стрелке и надежно поджимает заготовку. Используя массивное устройство, следует учитывать, что сила его сжатия очень большая. В результате заготовка может деформироваться. В первую очередь это качается тонкостенных трубок, а также древесины.

Разновидности тисков

Тиски — это многофункциональный инструмент, который применяется в различных целях. В связи с этим его конструкция была модифицирована для выполнения определенных задач.

Тиски имеют несколько разновидностей:
  • Слесарные.
  • Станочные.
  • Столярные.
  • Ручные.

Каждая разновидность имеет свои преимущества и недостатки. Типы тисков разработаны специально для выполнения определенных задач, поэтому их использование в правильном направлении позволяет добиться максимального удобства применения.

Слесарные

Слесарный тип тисков представляет собой металлический инструмент, который не имеет деталей из мягких материалов. Он закрепляется на верстаке, столе или другой подставке. Данное устройство может фиксироваться как стационарно, так и проворачиваться, что позволяет работать под различными углами. Для слесарных моделей характерна ширина губок в диапазоне от 45 до 200 мм. В среднем они создают зазор для захвата деталей толщиной до 140 мм.

Для слесарных тисков характерна маленькая наковальня на корпусе, которую можно применять для подравнивания заготовок с помощью молотка. Данный инструмент имеет небольшой люфт при движении губок, но поскольку он применяется для выполнения грубой работы, то это не критично.

Если рассматривать преимущества слесарных тисков, то можно отметить их довольно надежную конструкцию с хорошей фиксацией. Они имеют сравнительно небольшие габариты, хотя бывают и довольно крупные устройства. Их корпус сделан из металла или чугуна, поэтому они стойкие к механическому воздействию. По зажатой в них заготовке можно бить молотком.

К недостаткам слесарных инструментов можно отнести наличие в них люфта, который постепенно увеличивается. Слабым местом такой конструкции являются стопорные шайбы, которые часто изнашиваются и нуждаются в замене. В связи с довольно небольшой шириной губок, провести фиксацию длинномерных деталей не всегда удобно. Если они очень тяжелые, то при обработке один конец заготовки может опускаться. Чтобы этого избежать периодически требуется поджимать винт. Большая площадь губок даже при таком же усилии обеспечила бы более надежную фиксацию, благодаря увеличенной силе трения, но в слесарных тисках нет таких моделей.

Станочные

Станочные тиски представляют собой инструмент высокой точности. Их губки не имеют люфта благодаря тому, что ход винта происходит по четко заданной траектории в одной оси с несколькими дополнительными точками фиксации. Такие устройства используются на производствах. Они обычно фиксируются на верстаках и прочих механизмах для обработки деталей. Зачастую они крепятся не намертво, как большинство слесарного инструмента, а могут поворачиваться, подставляя заготовку под нужным углом. Зачастую подставка имеет много осей механизма регулировки, что позволяет выворачивать заготовку под любым вертикальным и горизонтальным углом.

Станочный тип обладает высокой силой нажима, а также довольно широкими губками, поэтому с их помощью можно зажимать довольно тяжелые и длинные детали. Их корпус делается еще более прочным, чем у слесарных тисков, поэтому он лучше переносит механическое воздействие и удары молотком. К немаловажным преимуществам данных тисков можно отнести отсутствие люфта, что очень важно в том случае, если необходимо провести выравнивание заготовки для точного сверления.

Также такой инструмент имеет и недостатки. Их практически нет, за исключением того факта, что тиски сжимают действительно очень сильно, и если немного перестараться с затягиванием винта, то заготовка получает видимые дефекты со следом отпечатка губок. Не то чтобы это был действительно недостаток, но работать нужно аккуратно.

Ручные

Что касается ручных тисков, то они являются самыми компактными. Они предназначены для обработки мелких деталей, которые нужно всего лишь зафиксировать без прикрепления к столу. Деталь просто зажимаются в губках, а тиски удерживаются в руке. Зачастую конструкция данного механизма напоминает бельевую прищепку или плоскогубцы. Непосредственный поджим губок осуществляется закручивание гайки с барашком.

Тисочки данного типа обычно используют моделисты при строительстве мелких копий кораблей, автомобилей или самолетов. Также их применяют ювелиры. Данные модели очень компактные, и зачастую могут разместиться даже в кармане брюк. При этом не нужно путать ручные тиски с очень маленькими слесарными. Слесарные всегда фиксируется к какой-нибудь поверхности, а ручные в этом не нуждаются. Их просто удерживают в свободной руке в качестве рукоятки, которая зажимает маленькую деталь. При этом вторая рука осуществляет обработку напильником, шкуркой или прочим инструментом.

К преимуществам ручных тисков можно отнести их очень надежную конструкцию. Их можно легко разобрать, почистить и смазать, при этом уделив минимум времени. Они занимают очень мало пространства, а кроме этого в них практически нет люфта. Их рукоять покрывается сантопреном. Это обеспечивает надежное удержание в руке, исключая высказывание. Такое покрытие делает инструмент более теплым, что особенно важно, если приходится работать на холоде.

К недостаткам ручных тисков можно отнести очень маленький размер губок, которые не позволят обработать более крупные заготовки. Зачастую губы имеют маленькую рельефную проточку для того чтобы более надежно закреплять зажатую деталь. В результате на ней может остаться отпечаток. Это довольно распространенная проблема, поскольку ручные модели в основном применяют для обработки мягких цветных и драгоценных металлов.

Столярные

Столярный тип тисков предназначен специально для закрепления деревянных заготовок для их обработки. Его особенность заключается в широких губках, для увеличения площади прижима, что обеспечивает минимальную деформацию на поверхности закрепленных деталей. Столярные модели часто делаются из твердых сортов дерева. В первую очередь этот дуб, бук и ясень. Они фиксируются винтами к столу, или являются непосредственно его частью. Зачастую столярный стол в заводской комплектации имеет встроенные тиски.

Главным преимуществом столярных тисков является их возможность работы с довольно мягкими материалами. Их губки для фиксации имеют большую площадь и являются гладкими, поэтому не оставляют отпечатков. Ширина хода зажима довольно большая, что позволяет фиксировать даже широкие доски.

К недостаткам таких тисков можно отнести то, что они совершенно непригодны для фиксации действительно жестких деталей. Если в них зажимать металл, то губки будут повреждены.

На что обратить внимание при покупке

При выборе тисков любого типа, следует в первую очередь обратить внимание на наличие люфтов. Если он присутствует у нового инструмента, то его не стоит брать, поскольку со временем это превратится в большую проблему. Подбирая оптимальную модель, следует отталкиваться от того, какие заготовки нужно будет зажимать в будущем. Это нужно для того, чтобы выбрать оптимальную ширину захвата. Стоит обратить внимание и на способ крепления накладок на губки. Они могут быть зафиксированы с помощью заклепок или винтов. Первый вариант является более надежным, но не позволяет с удобством менять накладки.

Похожие темы:



tehpribory.ru

Устройство слесарных тисков

Для того чтобы понять, для чего служат тиски, стоит рассмотреть устройство тисков для слесарных работ. Используют их для прочной и неподвижной фиксации деталей. Без тисков даже хороший мастер будет беспомощен. Этот инструмент стал незаменимым и в домашней мастерской, и на производстве. За долгие годы существования тиски претерпевали множество изменений, но основной принцип остался неизменным — надежное крепление между раздвижными плоскостями.

Слесарные тиски широко используется в домашнем хозяйстве и заводских цехах для надежной фиксации деталей.

Структура данного инструмента

Тиски изготавливаются разнообразных моделей и форм. Используются они также очень широко, от домашних хозяйств до заводских цехов.
Несмотря на разнообразие существующих разновидностей такого инструмента как тиски, все данные типы инструмента включают в себя следующие детали:

  • подвижная губка;
  • неподвижная губка;
  • винтовой зажим;
  • пружина;
  • ручка винтового зажима;
  • втулка;
  • механизм крепления к верстаку;
  • сменные накладки.

Основные рабочие части тисков.

Слесарные тиски изготавливаются из стали углеродистой или из серого чугуна. Устройство крепится к столу или к специально предназначенной подставки болтами или специальными зажимами. Закрепляется обычно одна из губок инструмента, которая так и называется — неподвижная. В свою очередь, к ней определенным образом приставляется подвижная губка.

Сообщаются они между собой винтом с прямой резьбой. Эта деталь приводится в движение рукояткой. Процесс вращения винта приближает или удаляет подвижную губку по отношению к неподвижной. Благодаря этому появляется возможность удерживать между губками ту или иную заготовку. Обычно на обратной части устройства располагается наковальня для того, чтобы можно было увеличить возможности в обработке деталей.
Определенный вид устройств может быть применен в зависимости от того, каков характер исполняемой.

Основные типы данного инструмента

Рассмотрим самые распространенные из слесарных тисков.

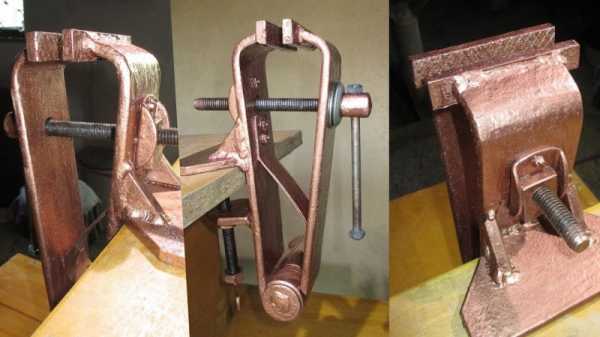

  1. Стуловые тиски. Обычно данные типы тисков используются, когда нужно выполнить тяжелую работу там, где нужно бить, расклепывать, гнуть и т.д. Называются они так потому, что крепление их выглядит как стул. Первоначально их крепили к деревянному основанию.

Позже их приспособили к установке на металлических верстаках. Конструктивное отличие от остальных зажимных устройств в том, что неподвижную губку крепят в двух местах. К горизонтальной плоскости она крепится с помощью особой планки, называемой лапкой, а нижняя, удлиненная часть, может крепиться к ножке стола или верстака.

Чертеж слесарных тисков.

Такой способ крепежа делает их устойчивыми к сильным боковым ударам. Другая губка подвижная. Завинчивая прижимной винт, тиски удерживают ту или иную деталь обеими губками. Отвинчивание сопровождается тем, что под давлением пружины подвижная губка облегчает действие тисков на обрабатываемую деталь. Чтобы тиски не гнулись и не ломались, их не выливают, а отковывают из специальной углеродистой стали.

Ширина губок может быть изменена и использована в зависимости от того, каковы размеры тисков. Обычно пользуются губками 100 мм, 130 мм, 150 мм, 180 мм. Также стуловые тиски разделяются по другим характеристикам, например, эта классификация зависит от наибольшего размера деталей, которые можно обработать. Различают несколько типов с раскрытием губок на 90 мм, 130 мм, 150 мм и 180 мм.

Рабочими частями тисков являются пластины, расположенные в верхней части губок в специальных выемках.

Пластины выковываются, на одной из поверхностей делаются насечки для крепкого захвата детали. К губкам пластины они или привариваются, или закрепляются с помощью болтов. Для этого в пластинах делаются отверстия с углублениями для головок болтов.
Стуловые тиски имеют как преимущества (простота крепления и надежность), так и недостатки. Такого вида инструмент предназначен для работы с грубыми материалами и совершенно не годится для тонкой работы. Дело в том, что зажимные пластины губок не всегда располагаются параллельно друг к другу и при зажиме врезаются в деталь и портят ее поверхность вмятинами.

Виды слесарных тисков.

Такая конструкция позволяет зажимать тонкие детали только верхними краями накладок, а толстые — только нижними частями. От этого крепость зажима уменьшается. Чтобы этого избежать, винт затягивают сильнее. Этого усилия может не выдержать поверхность обрабатываемой детали.

Бывают так называемые параллельные тиски. Вернее нужно было бы сказать, с параллельными губками. В этой конструкции постарались исправить недостаток стуловых тисков. Этот вид зажимных механизмов стал самым используемым и удобным в работе. Изготавливают их из чугуна и из специальной эластичной углеродистой стали. Перед покупкой или началом работы с тисками желательно разобраться, из чего сделан данный агрегат. Изделия из чугуна более хрупкие и к ним нужно особое отношение. Чугун не любит ударов. Кроме того, на слесарных станках не следует обрабатывать нагретые детали. При остывании размер заготовки изменяется, что может привести к травмированию мастера.

Виды параллельных тисков

Слесарные тиски этого типа делятся на стационарные и поворотные.

Неповоротные тиски крепятся к верстаку, и работать на них можно только в одном положении. Чтобы изменить угол обрабатываемой детали, нужно ослабить винтовой зажим с помощью прижимного винта, поменять положение детали и снова зажать ее губками.

Чтобы избежать постоянного изменения положения детали, изобрели инструмент данного типа с поворотным основанием. Устроены они таким образом: основание тисков жестко крепится к верстаку. С ним присоединяется поворотная часть неподвижной губки с помощью регулировочного винта с рукояткой. При ослаблении этого винта тиски можно поворачивать вокруг вертикальной оси. Разные модели поворачиваются на разный угол — от 60 до 360°.

В неподвижной губке сделано отверстие прямоугольной формы, куда вводится прижимной винт подвижной губки. Двигаясь в этом отверстии с помощью винта, губки приближают и отдаляют прижимные накладки строго параллельно друг к другу. Такой способ зажима позволяет полностью контролировать обрабатываемую деталь.
Так как корпус выполнен из чугуна, для увеличения службы инструмента накладки изготавливают из стали. Их крепят в верхних частях губок с помощью болтов. На рабочей поверхности накладок делают насечки для более плотного зажима обрабатываемой детали. Когда нужно делать финишную обработку, на стальные накладки ставят пластины из мягкого металла. Они предохраняют деталь от вмятин и царапин.

Плюсы и минусы данных инструментов

Чаще всего на практике применяются параллельные поворотные и неповоротные инструменты с задней неподвижной губкой и передней неподвижной губкой.

http:

Вместе с указанными преимуществами таких тисков есть существенный недостаток — слабая крепость губок. Вот почему для осуществления трудной работы инструменты данного типа не годятся. Для мелкой и точной работы изготавливают тиски, которые иногда называют ручными, с размером губок 35 мм, 40 мм, 50 мм и 56 мм. Раскрываются они соответственно на 28 мм, 30 мм, 40 мм, 50 мм и 55 мм. Устроены они по тому же принципу, что и стуловые тиски. Крепление детали производится между губами винтом с поворотным барашком, а для разжимания, кроме винта, между губками установлена пружина из углеродистой стали марки У7 или марки 65Г.
Используют ручные тисочки для крепления деталей с удержанием их руками (обеими или одной). Ими пользуются тогда, когда обрабатываемую деталь неудобно или опасно держать в руках. Для того чтобы работа с мелкими деталями двумя руками могла осуществляться более точно, зажимают ручные тисочки в обычные, расположенные параллельно.

Еще одна разновидность слесарных тисков — трубные. Плоские рабочие накладки обычных тисков не в состоянии крепко зажать деталь круглой формы. Площадь соприкосновения накладок с трубой очень мала и обработать ее становится практически невозможно. Такие инструменты специально созданы для этой цели. Вогнутая форма губок позволяет плотно зажать трубу или другую круглую деталь.

При крепеже деталей не рекомендуется увеличивать силу зажима с помощью дополнительных наставок к рукояти винта. Не стоит одевать на рукоять трубу или заменять ее стальным прутом большей длины. Оригинальная рукоять рассчитана именно для зажима руками, поэтому при увеличении нагрузки можно вывести инструмент из строя.

Автор:


Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

masterinstrumenta.ru

предназначение и виды, применение и альтернативные приспособления

Создавая любой предмет, необходимо соблюдать точность, а значит и фиксацию. Современные фрезерные станки свою работу осуществляют с допусками в десятые доли миллиметра, при этом заготовки, находящиеся в них, не стоят на одном месте, а передвигаются в двух плоскостях. При этом человек может не управлять станком, потому что агрегат может быть заранее запрограммирован на осуществление определенных действий.

Отсюда возникает необходимость в наличии универсального фиксатора, позволяющего довольно быстро работать на станке. В прошлом веке были разработаны поворотные тиски, которые претерпев на сегодняшний день небольшие изменения, активно используются как в маленьких мастерских, так и в цехах больших предприятий.

Предназначение станочных поворотных тисков

В большинстве станков с поворотными устройствами движение осуществляет инструмент, а не заготовка, что по идее должно существенно сэкономить на поворотном механизме. Однако осуществлять работу инструментом на стороне заготовки, обратной мастеру, в теории можно, а вот на практике такое проделать совершенно невозможно, так как мастер не видит в буквальном смысле того, что он делает.

В качестве примера необходимо представить такую ситуацию. Берется металлическая деталь в виде бруска. Мастеру нужно в каждой боковой стороне сделать выемку в виде полуцилиндра. Высота бруска при этом не позволяет ему увидеть, доходит ли фреза с другой стороны детали до ее конца. Конечно, все можно потом подправить, но что делать, если потребуется вместо полуцилиндра изготовить гораздо более сложную выемку.

В этом случае выхода только два – остановить работу и полностью обойти станок для ее продолжения либо заранее отведя в сторону фрезу, использовать поворотные тиски, позволяющие быстро повернуть заготовку к мастеру нужной стороной. Разница между двумя этими ситуациями составляет около минуты, поэтому поворотные тиски повышают производительность мастера примерно на четверть.

Использование станочных фрезерных тисков на агрегатах с машинным управлением имеет несколько причин:

  • Станок могут запрограммировать таким образом, чтобы обрабатываемую деталь всегда поворачивать с открытой для обзора стороны. Это позволяет держать под контролем процесс работы, что полезно при проверке новых программ, так как в этом случае можно обнаружить ошибку сразу же, а не в конце.
  • Иногда необходимо фрезу оставить на месте и провернуть непосредственно саму деталь, например, когда требуется выполнить идеальный круг.
  • Многие детали очень удобно устанавливать в станочные тиски, которые повернуты на 90 градусов. После этого тиски просто ставятся в рабочее положение.

Применение фрезерных станочных тисков

Поворотные устройства не могут использоваться сами по себе, а только в сочетании с фрезерным станком. В таких агрегатах тиски применяют для того, чтобы очень надежно зафиксировать заготовку под деталь и позволить фрезеровщику ее обработать. Такое станочное фрезерное устройство используют в основном:

  • в небольших мастерских;
  • в цехах крупных заводов.

Фрезерные поворотные устройства используются в небольших мастерских для изготовления мебельной фурнитуры, а также для работы с небольшими объектами из металла, например, ключами сложной конфигурации. Также они применяются при работе с пластиковыми окнами, когда требуется их подгонка.

В крупных заводских цехах фрезерные тиски используют при изготовлении авиационных турбин, деталей двигателей и других механизмов, конструкция которых имеет сложную форму.

Виды

Станочные поворотные тиски могут быть:

  • ручными;
  • пневматическими;
  • гидравлическими.

Необходимо более подробно разобрать каждый вид.

Ручные фрезерные поворотные тиски

В основании таких станочных фрезерных тисков лежит ротационный диск, позволяющий программному обеспечению или оператору станка осуществлять их поворот на 360 градусов вместе с предметом, который в них зажат. Фиксируется диск с помощью плотного зажима, представляющего собой металлический стержень с резьбой и статичного регулятора, вынесенного за поворотную часть. Кроме этого, в самом поворотном диске для более крепкой фиксации делают углубления.

На ротационном диске закрепляют болтами обычные ручные тиски. Состоят они из двух параллельных пластин из металла, у которых внутренняя поверхность покрыта демпфирующим материалом.

Регулирующая конструкция представляет собой перпендикулярный стержень с резьбой, который приварен к центральной части наружной стороны пластины. Другой конец стержня имеет ручку, а сам он продет через закрепленный намертво регулятор, у которого внутренняя поверхность также имеет резьбу. Длина стержня рассчитывается таким образом, чтобы расстояние между пластинами тисков было около одного миллиметра, даже при раскрученном полностью стержне. В результате при помощи ручки можно устанавливать нужное расстояние между пластинами, а также регулировать силу зажима заготовки, не опасаясь повредить тиски.

Существует большое количество модификаций такой конструкции. К примеру, на одних тисках могут осуществлять движение сразу обе пластины за счет наличия достаточно сложного механизма, а на других существует рычаг вместо ручки и передаточный механизм, что значительно облегчает труд работника.

Ручное станочное фрезерное устройство чаще всего используют в небольших мастерских, а также для работ с хрупкими предметами, которые автоматике доверять не стоит. Такой станочный инструмент имеет невысокую стоимость, он очень практичен и достаточно удобен в использовании.

Пневматические фрезерные поворотные тиски

В основе такой конструкции также лежит ротационный диск, на который прикреплены тиски, состоящие из рельсы и двух пластин.

Регулирующая конструкция пневматических станочных фрезерных тисков является герметичной трубкой, у которой один конец присоединяется к центральной части наружной стороны подвижной пластины, а второй – к электрическому или ручному насосу. Если возникает необходимость увеличить силу зажима, в трубку, при помощи насоса, вкачивают большое количество воздуха, который начинает расширяться, в результате чего пластина начинает продвигаться вперед. Если потребуется уменьшить усилие, начинают стравливать из этой трубки воздух и нагнетать его во вторую трубку, соединяющую движущую пластину с другим насосом и выполняющую противоположную функцию.

Если тиски будут использоваться вместе с автоматическим станком, то вместо фиксатора и зажима из стержня будут применяться миниатюрные пневматические тиски, а в основание диска часто встраивают электропривод. Такая конструкция позволяет программному комплексу станка держать под контролем движение фрезы и поворот самой заготовки, что делает работу более эффективной.

Пневматические станочные поворотные тиски способствуют развитию большего усилия, чем ручные, однако на рынке появилась гидравлическая конструкция, которая является самой эффективной.

Гидравлические фрезерные поворотные тиски

По своей конструкции и принципу действия они полностью соответствуют пневматическим, только вместо сжатого воздуха применяют жидкость. В основном это вода, однако для развития большего усилия часто используют более упругую и вязкую жидкость. Кроме того, насосы гидравлических станков подключаются к резервуару с необходимой жидкостью, а не остаются открытыми для забора воздуха. Гидравлические станочные тиски очень популярны в различных производствах. Эти компактные устройства используют и в мастерских.

Конкуренты станочных поворотных тисков

Единственным конкурентом такого устройства являются неповоротные тиски, которые исходя из своего названия, не обладают такой крайне важной функцией. Однако такое устройство, не имея поворотного механизма, стоит значительно дешевле, поэтому при их приобретении можно сэкономить до 10% от стоимости ручных тисков или до 35% от стоимости гидравлики.

Также имеется небольшая конкуренция между ручными и гидравлическими устройствами. Здесь необходимо решать, что будет лучше – существенная экономия или возможность насовсем отказаться от того, чтобы подгонять тиски вручную.

Установка и хранение

Станочные фрезерные тиски чаще всего устанавливают непосредственно на станок, а если быть точнее, под фрезу. Работать они будут вместе со станком, поэтому вариантов в способах их установки быть не должно. Большинство станков уже имеют крепления под тиски, а инструкции к таким агрегатам содержат рекомендации и требования к ним. Однако всегда можно использовать ручное устройство или тиски без программного управления, которые устанавливаются на необходимой высоте, чтобы было удобно работать с объектами, имеющих разный размер.

Многих волнует вопрос, как хранить тиски – вместе со станком или отдельно? В первом случае необходимо будет хорошенько смазать рабочую поверхность станка и покрыть его брезентом или тканью. Если миниатюрные тиски будут храниться отдельно от станка, то их также следует смазать и завернуть в промасленную бумагу. Если станочное устройство имеет большие размеры, то поступать с ним необходимо так же, как и с самим станком.

В интернете много слухов о том, что любые гидравлические устройства ни в коем случае нельзя переворачивать и обращаться с ними следует крайне осторожно. В случае с тисками это не совсем верно. Благодаря тому, что в гидравлических тисках применяется замкнутая система, не поддерживающая слив или долив жидкости и являющейся абсолютно герметичной, то такое устройство можно вертеть как угодно. Единственным слабым местом его считаются трубки, используемые для жидкости. Если они располагаются за пределами его корпуса, то лучше всего позаботиться о том, чтобы они не перетерлись и не оборвались, потому что в случае утечки жидкости предстоит очень дорогой и обширный ремонт. В особенности если в качестве жидкости выступала не вода.

Таким образом, станочные фрезерные поворотные тиски необходимы для закрепления заготовки на рабочей поверхности станка в таком положении, чтобы ее можно было удобно обрабатывать. Такое устройство обеспечивает довольно высокую и точную силу зажима заготовки. Поворотные тиски бывают нескольких видов, которые имеют свои преимущества и недостатки.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Оставить комментарий

avatar
  Подписаться
Уведомление о
