Шкафы купе популярны вне зависимости от метража квартиры и дохода владельцев. Привлекает удобство их использования, возможность приспособить к условиям помещения. Вполне возможно изготовить их самостоятельно, если знать особенности конструкции, расчетов и монтажа.

1

Виды шкафов купе – из какого материала, где установить

Своими руками легче изготовить прямоугольный шкаф купе, радиусные с криволинейной поверхностью под силу профессионалам. Самым удобным местом для установки является ниша. Привлекательность такого расположения в том, что малоудобное место становится полезным, практически не отражаясь на жилой площади.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Виды простых шкафов купе

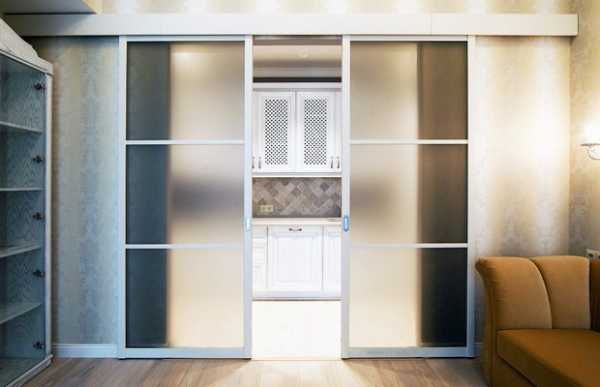

Установка в проеме между комнатами экономит расходы на перегородку и ее отделку, а встроенный шкаф разделяет помещения. Купе можно установить в коридор у стенки, что особенно выгодно для малогабаритных квартир: занимает не так много места, которого не хватает.

Корпусные раздвижные шкафы применяются также для зонирования помещений. Они не имеют тыльной стороны, у них две лицевые, доступ к гардеробу с обеих сторон. Небольшую комнату не стоит перегружать мебелью, используют стандартную. В прихожую больших размеров можно установить вместительный шкаф-купе. Если позволяет площадь, то можно легко реализовать мечту каждой женщины – шкаф превращается в гардеробную. Затраты увеличиваются вместе с возрастанием размеров. Ниже предоставлена схема большого шкафа-купе для прихожей.

Для купе подходят многие материалы, среди них – ламинат, вагонка, МДФ. Только в этом случае придется делать рамы для дверного полотна из дерева. Используют ДСП, удобную для монтажа из-за больших размеров. Использование гипсокартона возможно, но материал хрупкий, не выдерживает больших нагрузок, заметно проседает без надежного крепления. Простой вариант – использовать старый шкаф с заменой распашных дверей на раздвижные.

2

Замеры помещения – как избежать трудностей с установкой

Изготовление мебели требует прямых углов, а стены комнат с такой точностью – редкость. Отклонения от прямоугольной формы могут составлять сантиметры, но даже несколько миллиметров способны вызвать затруднения при установке. Особенно это касается ниш, где строители очень редко выдерживают прямой угол.

Замеры проводим в нескольких точках, результаты фиксируем. От задней стены отступаем 20 см и наносим точки измерения на параллельных стенах. Высоту считаем от пола: первые точки на расстоянии 0,8 м, вторые – 1,4 м и третьи – 2,2 м. Далее отступаем от первых замеров на 30 см и проводим еще одни на такой же высоте. Отклонения придется исправлять штукатуркой. Стены в нише можно погрунтовать водоэмульсионкой, а затем покрасить акриловой эмалью и на многие годы забыть о пыли на поверхности.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Замеряем помещение в котором будет стоять шкаф-купе

Горизонтальность пола и потолка проверяем уровнем, а с прямоугольностью проема могут возникнуть проблемы. Самому с помощью шнурка измерить не получится, да и точность слишком низкая. Используем простое приспособление из двух реек с заостренными концами. Скрепляем их посредине резиновыми кольцами, вставляем в проем по диагонали, на месте схождения делаем карандашом сплошную метку на поверхности обеих реек. Проверяем другой угол и смотрим на метки: расхождение на толщину риски составляет 0,3–0,4 мм.

3

Расчет размеров – влияние на конструкцию шкафа

Перед установкой шкафа в нишу определяем его ширину, под которой у мебельщиков понимается длина. Не следует ее делать максимально приближенной, лучше отступить от минимальной длины ниши 6 см, тогда шкаф гарантированно войдет в проем. Если конструкция расположится автономно у стены, допуск уменьшаем.

При определении длины учитываем также размеры материала, которые нужно предварительно знать. Используя ДСП, имеем в виду, что размер плиты 1830 мм×2750 мм. Гипсокартон длиной 2,5 или 3,0 м, шириной 1 м. Стараемся, чтобы ширина шкафа была равной ширине плиты или меньше. Тогда не возникнет никаких трудностей с монтажом. Что касается вагонки и МДФ, стараемся, чтобы длина шкафа была кратной ширине полос.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Рассчитываем размеры для шкафа

Иногда требуется изготовить мебель, превышающую по своей ширине стандартный листовой материал. Самый простой способ – нарастить недостающую длину отрезком. На стыках днища и перекрытия получим слабое место, которое при нагрузках может деформироваться. Чтобы избежать такого, ставим опоры у стыков. Можно сделать два шкафа, а потом соединить их в единое целое. Единственный недостаток – перерасход материалов на лишнюю стенку.

Рассчитывая глубину, принимаем во внимание полезное пространство, используемое для хранения вещей, затем к нему добавляем 100 мм для раздвижной системы. Высоту шкафа выбираем на 10 см меньше расстояния от пола до потолка без учета высоты крыши. Это позволит собрать массивное изделие в горизонтальном положении, затем поднять, не задевая потолок.

4

Жесткий каркас и крепкое основание  – условие устойчивости мебели

При недостаточной жесткости каркаса шкафы раскачиваются, и основной причиной этого является отсутствие ребер жесткости. Лист ДВП для задних стенок не может ее обеспечить. Добавляем поперечные стяжки из ДСП шириной 25 см в каждую секцию на разных уровнях, крепим конфирматами. Такое расположение обеспечит максимальную жесткость.

Для каркаса шкафа из гипсокартона допустим только металлопрофиль с покупным крепежом.

Неправильное расположение и недостаточное число опор приведет к деформации днища под нагрузкой. Чтобы этого избежать, опоры устанавливаем через 30–40 мм от каждой переборки. Шкаф купе можно установить на сквозных опорах высотой 25 мм с возможностью регулировки через отверстия в днище. Единственное неудобство – щель между днищем и полом, которая будет мусоросборником. Второй вариант – использование кухонных ножек высотой 100 мм.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

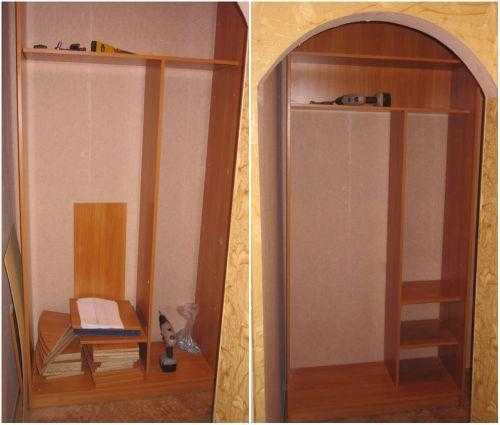

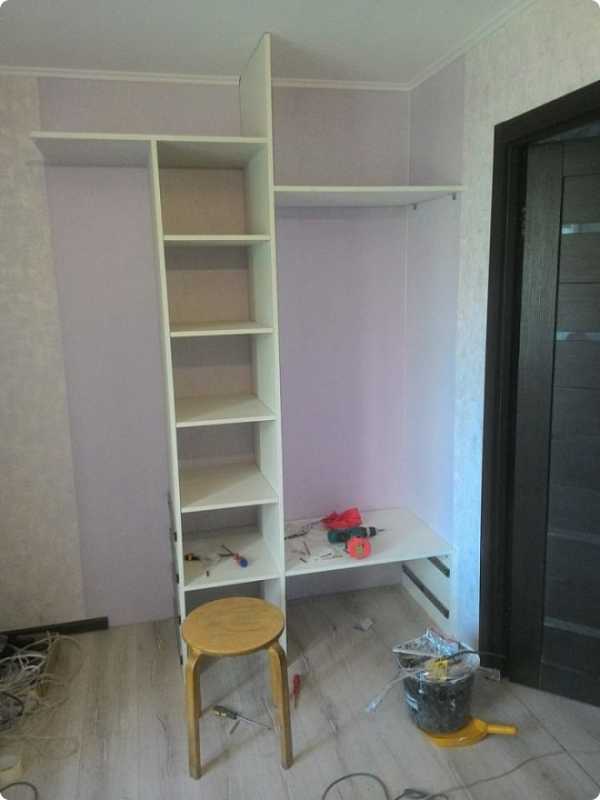

Каркас для шкафа купе

5

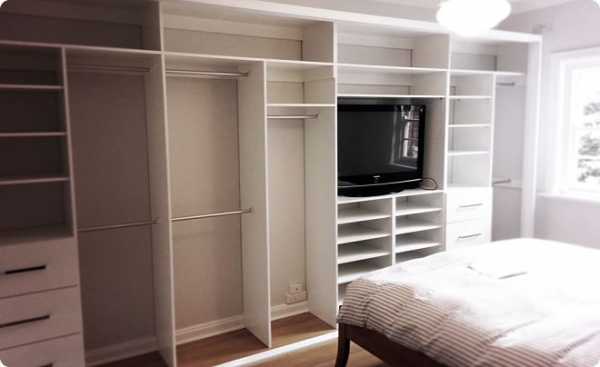

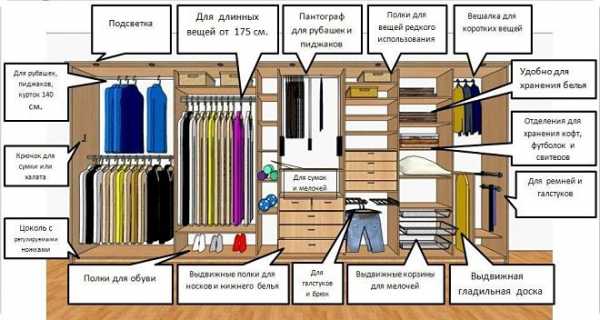

Наполнение – установка полок, ящиков и одежной штанги

Если полки расположены в отдельных секциях на разных уровнях, проблем не возникает: подойдет использование конфирматов. Где невозможно их вкрутить, устанавливается угловые мебельные стяжки. Когда требуется установка на одной осевой линии, можно использовать «вертолет» для крепления конфирматами. Посредине одной из полок вкручиваем конфирмат, проворачиваем ее вдоль оси. Вворачиваем два конфирмата в полку напротив, возвращаем ее на место. С противоположных сторон также крепим каждую полку двумя конфирматами.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

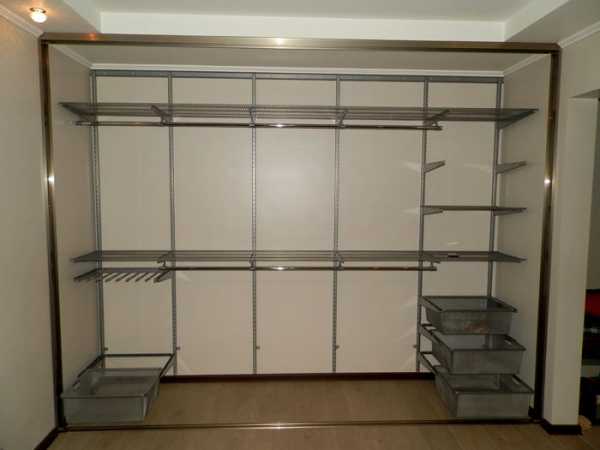

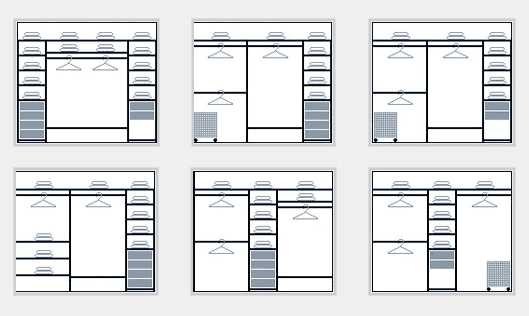

Варианты наполнения шкафа

При расчетах установки выдвижных ящиков не забываем о высоте нижней рельсы, чтобы ящик не упирался в нее.

Для хранения одежды на плечиках в шкаф устанавливаем штангу в продольном или поперечном расположении. Для классической продольной штанги требуется минимальная глубина 60 см. В поперечном варианте используется выдвижная штанга. Ее крепление осуществляется четырьмя шурупами, что ненадежно. Вместо лифтовой штанги лучше установить обычную. К верхней полке прикручиваем вертикально две продольных доски ДСП, к ним обычным способом крепим укороченную штангу.

6

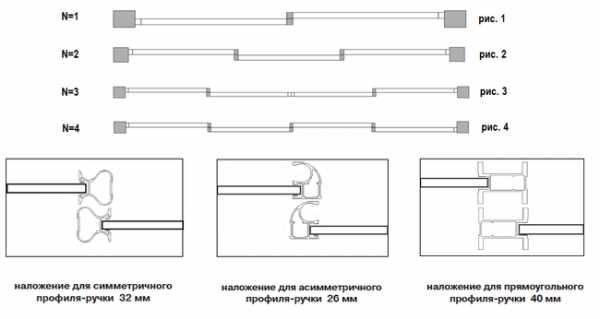

Расчет ширины дверей – принцип «чтобы не мешали»

Когда дверь сдвигается в сторону, она должна полностью открывать доступ к секции и не мешать выдвинуть ящик или опустить лифт-пантограф. Рассмотрим пример с трехсекционным купе шириной 2100 мм:

  1. 1. Измеряем ширину внутреннего проема. В нашем примере с применением ДСП она составит 2068 мм.
  2. 2. Отнимаем двойную ширину буферной ленты, наклеенной на крайние створки шкафа. Толщина каждой 6 мм, итого получаем 2068 минус 12 – 2056 мм.
  3. 3. Учитываем перехлест дверей, который в трехсекционном шкафу по 26 мм с обеих сторон, что в сумме составляет 52 мм. Общая ширина всех дверей равняется: 2056 мм плюс 52 мм, выходит 2108 мм. Разделяем общую ширину на три, и выходит 703 мм.

Такой простой расчет обеспечит свободный доступ к секциям.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Расчет ширины дверей шкафа

7

Подвеска дверей – особенности разных систем

Существуют системы подвески, где две направляющие, и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.

Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой. Передвижение створок тихое и плавное. Имеет существенные недостатки, поэтому мало применяется. При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Двери по направляющим

В монорельсовой системе каждая дверь ходит на парных роликах по отдельным рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется. Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.

8

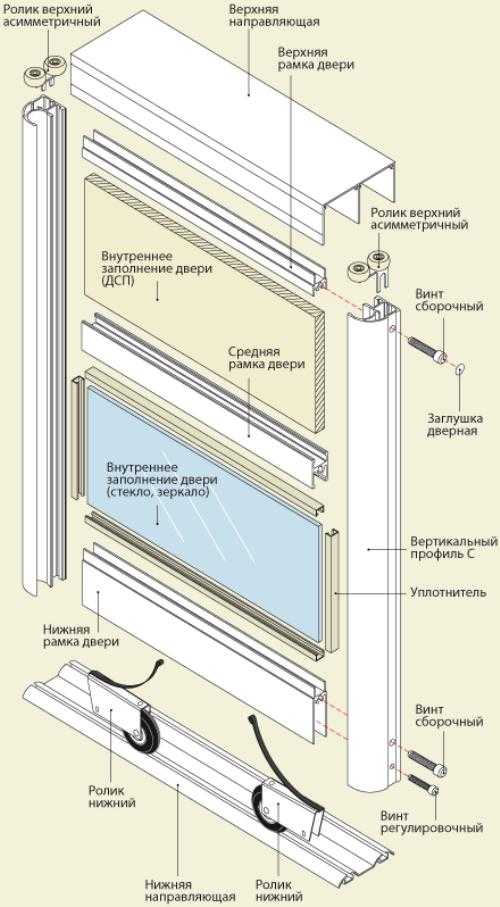

Дверные конструкции – пошаговое руководство по сборке

Будем считать, что материал для дверного полотна и остается сборка каркасов из профилей. Предлагаем описание работ, последовательности которых рекомендуем придерживаться:

  1. 1. Рассчитываем длину профилей и нарезаем их. Высота створок зависит от зазоров, необходимых для нормальной работы, они указываются в инструкции на элементы подвески.
  2. 2. Высверливаем отверстия для крепления вертикального профиля-ручки: наружное 10 мм, внутреннее 5,5 мм. Сверлим во внутренней и наружной стенке отверстия 5,5 мм, затем в наружной рассверливаем до 10 мм. Крепежные и регулировочные детали свободно проходят сквозь наружное отверстие и крепятся на внутреннем.
  3. 3. Устанавливаем профили на наполнитель: сначала горизонтальные, затем вертикальные. Случается, профиль находит туго, тогда применяем резиновую киянку, которой наносим аккуратные удары, но не прямо по профилю, а через кусок дерева.
  4. 4. Соединяем профили. В верхней части вкручиваем в профиль саморез, но не полностью, чтобы осталось место, устанавливаем ролик и закручиваем саморез. Снизу стягиваем профили, вставляем нижние ролики в горизонтальный профиль, регулировочный винт вкручиваем через отверстие вертикального профиля.
  5. 5. Устанавливаем верхнюю направляющую. Здесь нет никаких нюансов, единственное, что следует соблюдать – отсутствие зазоров с боковыми стенками.
  6. 6. Перед установкой нижнего рельса укладываем его снизу, установив стопоры, и навешиваем одну створку. Смещаем нижний рельс на 20 мм внутрь шкафа и прикручиваем.
  7. 7. Выставляем дверь по уровню вертикально, навешиваем другие двери, также добивась вертикальности. Проверяем свободный ход, при необходимости регулируем.
Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Раздвижные двери с верхним подвесом

9

Варианты шкафа купе – использование чертежей и самостоятельная разработка

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

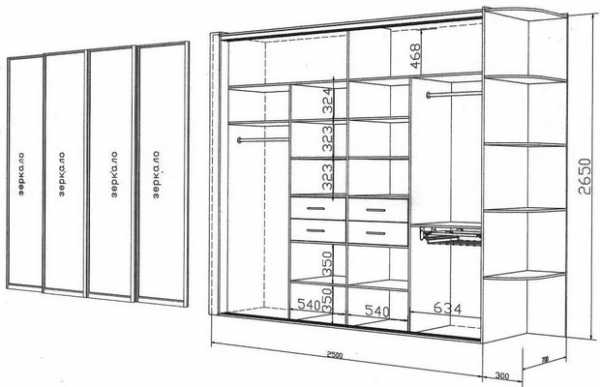

Встроенные шкафы схемы и чертежи

Наиболее востребованными конструкциями купе являются встроенные и отдельные. Собирают их из готовых комплектов или заказывают порезку по собственным размерам. Чтобы облегчить расчеты, предлагаем универсальные чертежи раздвижных шкафов. Вам останется взять их за основу и приспособить к необходимым размерам.

obustroen.ru

пошаговая инструкция, готовые чертежи и схемы, видео и фото

Сделать шкаф-купе своими руками вполне под силу домашнему мастеру «с руками». Ведь такая идея является отличной альтернативой покупке готового изделия. Заказ заводского мебельного продукта, как правило, подразумевает переплату около 70 % от себестоимости товара. Однако есть выход – можно сделать шкаф-купе самому. Это, кстати, совсем не сложно, главное – правильно составить план действий и чётко ему следовать. Давайте рассмотрим подробно данный процесс.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Содержание статьи:

Преимущества и недостатки

Сегодня шкаф-купе можно поставить в один ряд с наиболее популярными видами мебели. За счёт раздвижных дверей он позволяет существенно экономить место, что является немаловажным фактором для современных квартир. «Начинка» его может быть практически любой, исходя из желания хозяев, а днищем, верхом и даже стенками шкафа могут служить пол, потолок и стены комнаты, что позволяет сэкономить расходные материалы.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Перед проектированием изделия важно учесть его достоинства и нюансы.

Рассмотрим плюсы сооружения:

  • Экономия пространства. Створки-купе не требуют лишнего пространства, а само изделие устанавливается максимально близко к стене.
  • Вместительность. Большой объем позволяет хранить множество необходимых вещей.
  • Универсальность. Конструкцию можно адаптировать под любой интерьерный дизайн комнат.
  • Внутреннее наполнение. Сделать шкаф купе своими руками– значит снабдить его необходимыми именно вам элементами.
  • Зонирование. Часто шкафы типа купе применяются для разделения квартир-студий на отдельные зоны.
  • Широкие конструкционные возможности. Существует множество разновидностей изделий, которые подойдут для размещения в вашем жилище.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Недостатками можно считать необходимость точных измерений, касающихся конструкции шкафа. Важно продумать ширину дверей, правильность расположения рельс и другие нюансы для нормальной эксплуатации изделия.

Определяемся с типом шкафа-купе

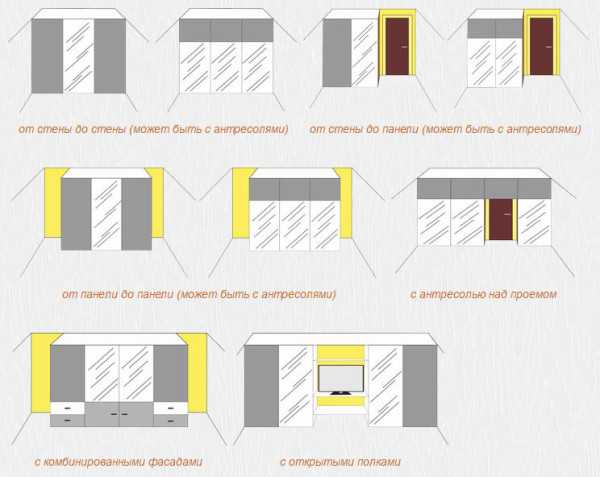

На удобство размещения в комнате и комфорт пользования влияет конструкция шкафа-купе. Существуют следующие распространенные типы:

  • Встроенный. Задняя часть, боковые стороны, потолок и пол в нише являются стенками сооружения. Шкаф можно адаптировать под индивидуальные размеры, конфигурацию пространства. Недостатком становится невозможность переноса.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

  • Отдельно стоящий, корпусный. Похож на стандартный шкаф с отдельными стенками, но имеет раздвижные купе-двери. Недостаток – большая габаритность.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

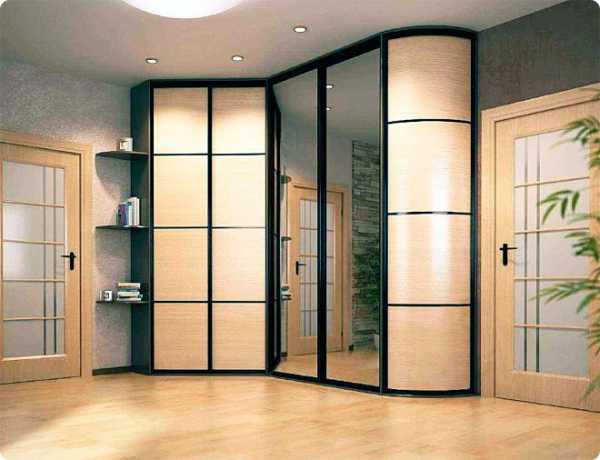

  • Угловой. Может быть встроенным, корпусным. Удобен тем, что может размещаться не только по стене, но огибать конфигурации комнаты, например, арки, углы.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

  • Диагонально-угловой. Содержит модуль для закрытия распашной двери. Он сочетает колесики с рельсами и поворотный механизм, служащий удобной эксплуатации сооружения.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Выбираем материал

От правильности подбора сырья, из которого вы планируете сделать шкаф-купе в спальню своими руками, зависит его долговечность. Наиболее прочным и надежным считается красное дерево. Не менее качественным материалом станет дуб и бук. Более дорогой, но и прекрасной древесиной будет карельская береза, обеспечивающая длительный срок службы изделия.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

В последнее время для изготовления мебели часто применяются ДВП, МДФ, ЛДСП, а также фанера. Сооружения из них отличаются по характеристикам надежности, но они дешевле по сравнению с древесным массивом. Что касается эстетических качеств, то ламинированные прессованные плиты и МДФ сегодня изготавливаются в различных дизайнерских вариациях. Внутренние составляющие тоже производятся из МДФ, ДСП, фанеры.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Гипсокартон в качестве сырья для производства шкафов применяется реже, так как предусматривает менее устойчивые ко внешним воздействиям параметры. Такое сооружение будет проблематично переместить, так как материал крошится при повторном раскручивании.

Мебельные щиты содержат особенную структуру древесины и часто попадаются бракованными, что влияет на их прочность. Такого рода материал может оказаться не слишком выгодным в сравнении с более прочными и надежными панелями МДФ, ЛДСП. Щиты подойдут для создания небольших шкафов в нишах. Для масштабных изделий рекомендуется применение крепкого массива. Фасад может быть декорирован стеклом, тонирован пленкой и другими материалами.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Конструктивные особенности

Важнейшим этапом становится планировка шкафа-купе. При самостоятельных расчётах размещения деталей нужно быть предельно внимательным, учитывая все конструкционные элементы. Длина и высота изделия замеряется с учётом габаритов помещения, объёма вещей, которые будут храниться в нём.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Конструкционные компоненты определяются типом выбранного шкафа. Но для любой разновидности важны характеристики высоты и глубины расположения полок, штанг. Нельзя забывать о грамотном расчёте положения раздвижных систем. Будьте внимательны, чтобы двери не ударялись друг об друга и стены во время закрывания. Для этого сегодня существуют ограничители.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Оптимальным вариантом станет создание наброска с точным расположением компонентов и их габаритами, способом крепления, описанием декоративных нюансов.

Как спроектировать шкаф-купе — готовые чертежи и схемы

Для создания качественного изделия необходимо изначально проработать детальный чертеж шкафа купе. Для этого нужно самостоятельно провести замеры помещения, где планируется монтаж.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция
Часто люди сталкиваются с проблемами неровности полов и стен, что влечет неурядицы в составлении плана сооружения. Потому во время проведения замеров важно отразить погрешности конфигурации помещения в набросках. Если разность высот, широт слишком велика, необходимо изначально выровнять поверхность.

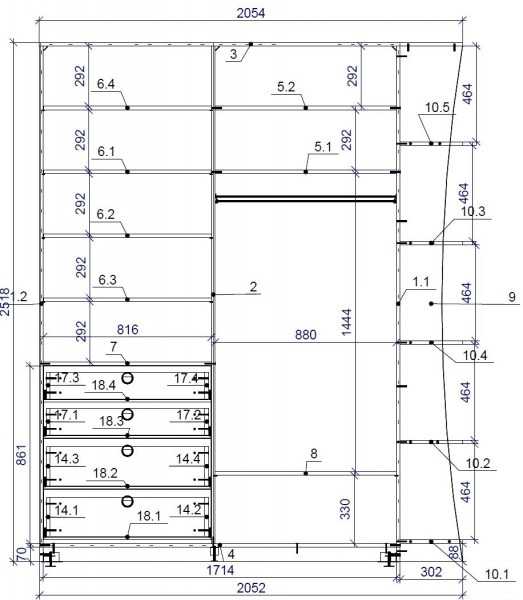

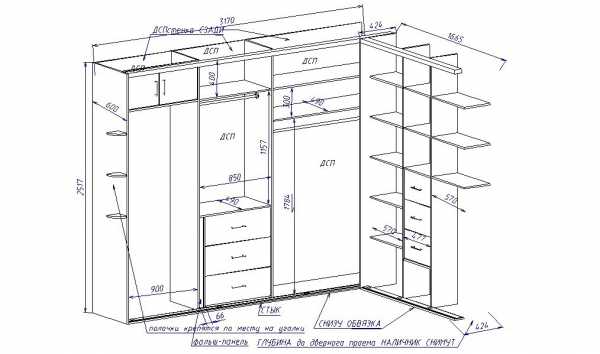

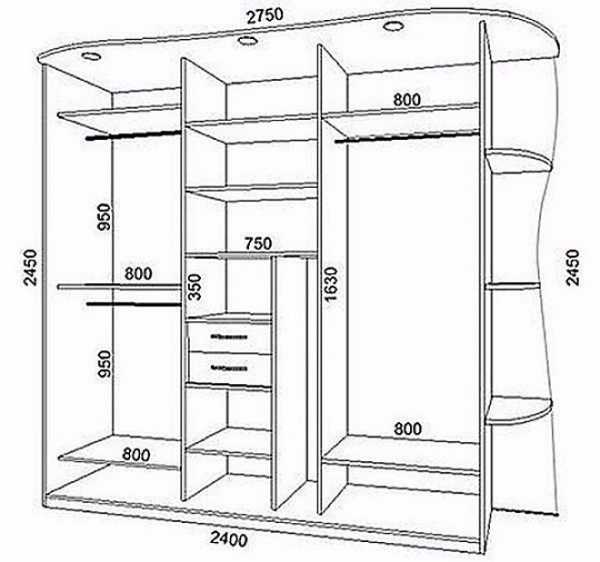

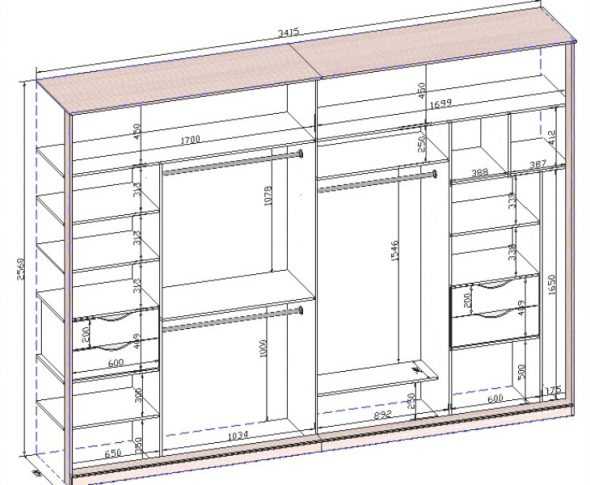

Ниже приведены примеры готовых чертежей шкафа-купе. Данные схемы помогут сориентироваться в расчетах, необходимых для полноценного создания изделия.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Измерения можно проводить рулеткой или лазерным уровнем. Обратите внимание на все указанные в проекте точки, элементы. Старайтесь проводить измерения максимально точно, заносите размеры в схему.

Как сделать шкаф-купе в спальню своими руками

После выбора материала, из которого изготавливается сооружение, нужно определить перечень деталей. Описание и размеры указываются на отдельном листке. По нему будет выполняться распиловка элементов, а также подбираться фурнитура.

Распиловка и фурнитура

Преимущество самостоятельного выполнения распила заключается в контроле расхода материалов. Резать листы дерева, МДФ, ЛДСП, фанеры нужно с учетом описания чертежей шкафа купе своими руками. Поэтому предварительная подготовка и проектирование изделия является одним из ключевых этапов работы. Выполнять мероприятия по резьбе нужно с помощью качественного оборудования, чтобы не получить сколы на спилах. Края необходимо заклеить специализированной ПВХ-пленкой. Она приклеивается к поверхности посредством нагревания клеевой полосы.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Качественная фурнитура выполняет важнейшее значение в нормальном функционировании шкафа. От параметров элементов зависит правильная регулировка дверей-купе, надёжность крепления полок и штанги. Основные крепёжные детали не отличаются от используемых в производстве корпусной мебели компонентов.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Среди них можно отметить:

  • дверные петли, если предусмотрены распашные механизмы;
  • штанги;
  • направляющие для выдвижных ящиков;

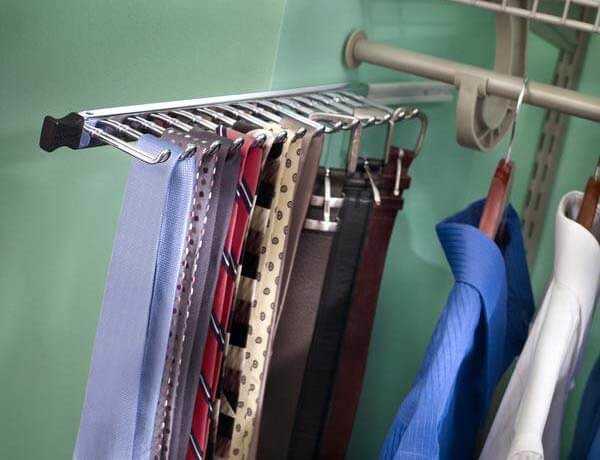

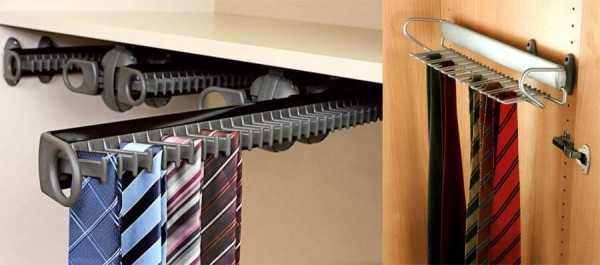

  • брючница, обувница, пантограф, выдвижные вешалки;
  • мелкая фурнитура: ручки, крепёж для зеркал.

Перечень этих деталей определяется выбранной конфигурацией изделия.

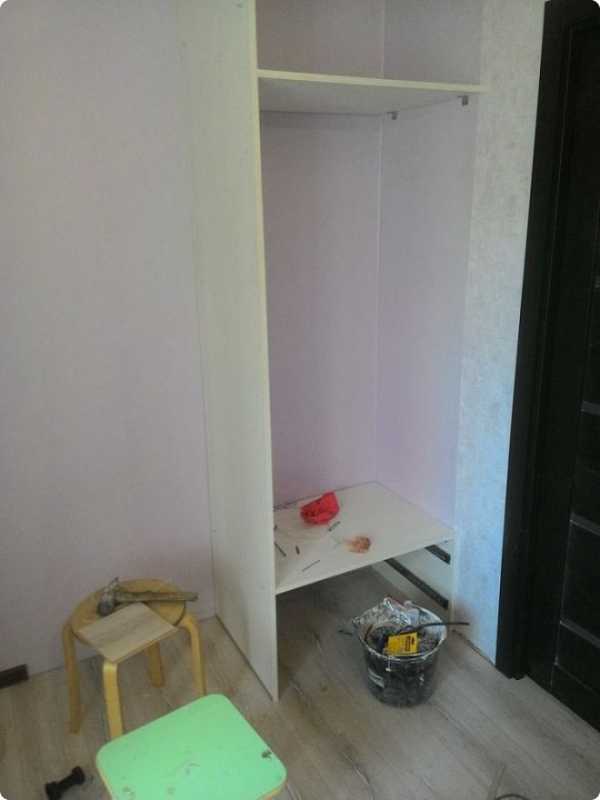

Крепление каркаса

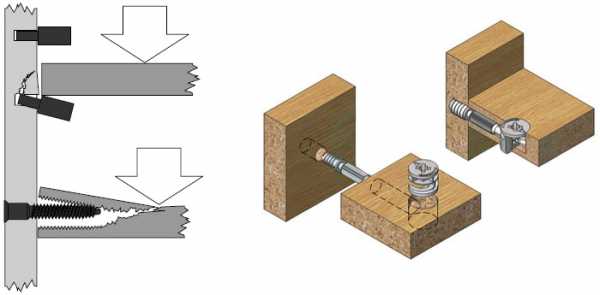

Принцип крепления каркаса опирается на тип шкафа. Обычно опоры изготавливаются из металлических профилей, которые монтируются к стенам. Для правильного закрепления деталей нужна схема шкафа купе. Вырезанные по предварительно составленному чертежу профили прикручиваются к стенам при помощи дюбелей, располагаясь по ровным направляющим (вертикально и горизонтально). Они составляют каркас и основную опору для элементов.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

К боковым элементам каркаса нужно прикрепить направляющие для полок. Если предусматривается перегородка из гипсокартона и других не слишком прочных материалов, их нужно укрепить. Для этого можно расположить в горизонтальных профилях подходящий по габаритам прочный брус.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Корпусный шкаф-купе не предполагает наличия профиля и собирается по принципу обычной мебели, исключая дверной механизм.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Подготовка дверей

Подготовка дверей – один из самых ответственных моментов сборки. Правильная установка предполагает максимальную точность. Потолочные и напольные направляющие монтируются при помощи саморезов. Важно, чтобы они располагались в одной вертикальной плоскости, так как отклонение даже на миллиметры создаст трудности в эксплуатации сооружения. Важно учитывать особенности пола и фактор загрязнения рельсов.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Распространенные системы подвески дверей:

  1. Двухрельсовая с нижней опорой. Наиболее востребованный тип. Опорными выступают нижние ролики, а верхние в свою очередь предотвращают выпадение створки. При этой системе двери практически не заедают и не задевают друг друга при открывании. Но предусматривается высокая чувствительность к просадке пола. Сначала в паз вставляется верхний ролик, затем дверь приподнимается, заводится нижняя часть.
  2. Двухрельсовая с верхней опорой. Верхний рельс является опорным, что делает работу створок тихой, так как нет просадки. Недостатки заключаются в необходим идеально ровный потолок для монтажа подвеса, при сильном нажатии створки могут впадать внутрь. При установке створку нужно наклонить.
  3. Монорельсовая. В каретке располагается по 2 пары роликов, а подвес створок располагается в отдельных направляющих. Они более надежны. Но монтаж такой системы требует времени и навыков, так как сначала в рельс устанавливаются каретки, затем он крепится к потолку, после устанавливается дверное полотно. После подвески створок нужно регулировать ход.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Основной особенностью шкафа-купе становятся раздвижные двери. Они являются фасадом мебели, потому несут не только конструкционную, но и декоративную функцию. Это сложная конструкция, где требуются металлические или алюминиевые ролики и рельсы.

По способу установки системы бывают:

  • подвесные — механизм расположен сверху;
  • опорные — крепёж установлен снизу.

Край двери, который не соприкасается с рельсом, движется по направляющей. Раздвижные элементы лучше предпочесть металлические, так как они прочнее пластиковых рельс.

Крепление полок

Рекомендации по креплению полок:

  1. Расстояние между полками изделия не должно быть менее 30 см. Это необходимо для удобства пользования шкафом.
  2. Глубина отсека для вешалок-плечиков не должна быть менее 55 см.
  3. Количество, размер и расположение выдвижных ящиков нужно отметить на схеме.
  4. Учитываются габариты дополнительных элементов: выдвижные сетки, вешалки для зонтов, обуви, галстуков, головных уборов, корзины, пантограф и прочее.

Установку полок можно производить на специализированные крепежи, которые используются для конструирования обычной корпусной мебели. На современном рынке существуют более надежные механизмы крепления для систем хранения, состоящие из флипперов и штоков.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Покраска и установка дверей

После подготовки внутреннего наполнения проводится покраска и установка дверей. Окрашивать полотно можно при помощи специальных акриловых красителей, морилки, лака. Предварительно нужно покрыть древесину защитным противомикробным средством.

Принципы монтажа дверей с нижней и верхней опорой:

  1. Закреплённые в двух верхних точках полотна подшипниковые элементы устанавливаются в верхний паз направляющей.
  2. Дверь-купе слегка приподнимается, после чего ролики заводятся в нижний рельс.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Важно учитывать особенности подвесных систем, так как в некоторых случаях требуется дополнительный наклон створки. Монорельсовый крепёж отличается методом установки, который описан выше.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

На рынке существуют различные стопорные конструкции, предотвращающие чрезмерный ход дверей-купе. Они устанавливаются на рельсовый механизм. После данных работ монтируются декоративные ручки, молдинги и другие элементы.

Освещение

Перед работами над каркасной частью необходимо учесть желаемый принцип освещения. На основе чертежа конструкции прорабатывается схема подключения освещения к проводке. Для врезного шкафа сооружается гипсокартонная конструкция на потолке, основанная на профильной опоре.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Свет можно провести в верхней части корпусного шкафа, заранее выполнив распил необходимого диаметра для светильников. Для обеспечения безопасности внутреннюю проводку необходимо поместить в гофрированные трубки.

Собрать шкаф купе своими руками в домашних условиях достаточно просто, если правильно произвести чертежи и следовать расчетам.

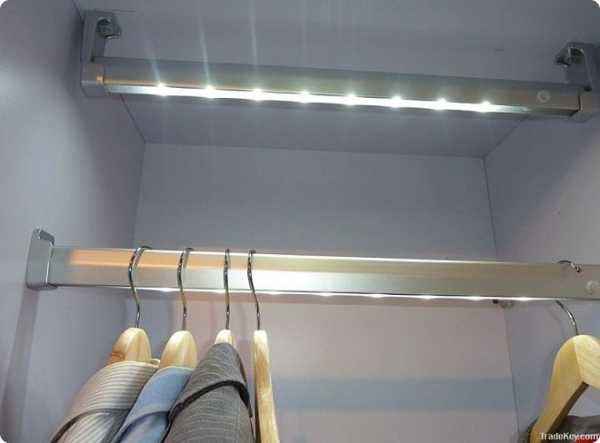

Когда основные мероприятия по монтажу изделия окончены, проводится свет и выполняется финишная отделка мебели. Для освещения изделий применяются люминесцентные и светодиодные лампы.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Такие светильники не нагреваются, создавая безопасные условия эксплуатации изделия. При выборе монтажа встроенного освещения внутри врезного шкафа необходимо позаботиться о нем до момента установки каркаса. Можно осветить мебель снаружи, что достигается путем монтажа ламп в карнизы мебели.

Декор

Декор шкафа купе своими руками осуществляется при помощи различных материалов. При этом важно предварительно выполнить подготовку изделия, то есть обезжирить, устранить остатки лака и краски с помощью наждачной бумаги. Многие люди ограничиваются подвешиванием зеркал и покраской мебели под цвет дерева. Но другие стремятся к созданию креативных мебельных моделей, в чем им помогает множество инструментов.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Сегодня наиболее популярны следующие методы.

Декупаж

На отшлифованную и очищенную поверхность наносится грунтовка и акриловый лак, затем шлифуется и снова покрывается лаком и грунтом, после этого крепится узор, лакируется. Можно дополнительно прорисовать детали изображения, чтобы создать эффект живописи. Результат закрепляется несколькими слоями акрилового лака.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Рисунок

Нанесение картины выполняется вручную или с помощью трафарета. Предварительно нужно прошлифовать поверхность и покрыть участок грунтовкой. Готовое изображение покрывается лаком.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Плёнка

Один из наиболее востребованных материалов обработки. Он подходит для декора различных поверхностей, в том числе мебели. Существует множество разновидностей пленки, включая целостный рисунок, отдельные элементы (цветы, птицы, завитки, геометрия). Она клеится на очищенную поверхность.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Мозаика

Применяется акриловый и стеклянный материал, позволяющий создавать фантазийные узоры или картины. Предварительно полотно очищается, делается разметка для ровной наклейки элементов. Крепеж выполняется на жидкие гвозди.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Гравировка и матирование зеркал

Выполняется при наличии оборудования и навыков работы со стеклом, пескоструем.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Изготовление шкафа-купе является трудоёмким, но в то же время интересным процессом. Для качественного создания изделия важно ответственно отнестись к расчетам габаритов, наполнения, принципов освещения мебели. Рекомендуется вносить плановые заметки в отдельную тетрадь, чтобы важные моменты находились под рукой. Предоставленные в материале чертежи и советы помогут обратить внимание на ключевые нюансы конструирования, а также вдохновят на собственные интересные решения.

Если у вас остались вопросы, задавайте их в комментариях ниже. Наши специалисты непременно ответят на них.

remont-spalni.ru

Конструкция и устройство шкафа-купе: схемы, фото, разновидности

Перепланировать дом, квартиру или офис можно значительно легче, если использовать шкафы купе. С их помощью ниши, углы и мансарды превратятся в полезные и удобные шкафы, полки, библиотеки или платяные комнаты. Можно снабдить их двери дополнительными функциями межкомнатных раздвижных перегородок.

Содержание статьи:

  • Виды конструкций шкафов купе
    • Встраиваемые шкафы-купе
    • Корпусные шкафы-купе
  • Виды шкафов-купе по форме
    • Прямые шкафы-купе
    • Угловые шкафы-купе
    • Радиусные шкафы-купе
    • Дополнительные возможности в конструкциях шкафов-купе
  • Устройство шкафа-купе внутри
    • Полки
    • Ящики
    • Штанги
    • Корзины
    • Дополнительные элементы
  • Конструкция и устройство шкафа-купе для каждой комнаты
    • Шкаф-купе в прихожей
    • Шкаф-купе в спальне
    • Шкаф-купе в гостиной
    • Шкаф-купе в детской

Виды конструкций шкафов купе

Встраиваемые шкафы-купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Конструкция встроенного шкафа-купе такова, что он целиком занимает всё выделенное для него место, которое используется наиболее эффективно. По сути, это установленные полки и ящички и конструкция дверей. В качестве стен и потолка шкафа выступают сами стены и потолок комнаты.

Плюсы встраиваемой конструкции:

  • Полнота использования отведённого пространства.
  • Встроенный шкаф-купе можно даже сделать своими руками из гипсокартона, что существенно сэкономит ваши средства, да и внутреннее устройство вы сделаете таким, как вам нужно. О том, как это сделать – читайте в нашей статье.
  • Устройство встроенного шкафа-купе позволяет располагать его в самом неудобном и малоиспользуемом месте в доме, отведя ему произвольный объём.
  • Встраиваемым шкафам можно сообщить любой стиль, поэтому они легче и гармоничнее вписываются во всякий интерьер, не нарушают общей гармонии и довольно эстетично выглядят.

Минусы встраиваемой конструкции:

Недостаток у такой мебели, пожалуй, один, но весьма существенный – их невозможно ни переместить в другое помещение, ни даже просто сдвинуть. Если убрать ставший ненужным встроенный шкаф, то на его месте придётся сделать локальный косметический ремонт, поскольку стены, пол и потолок в этой локации будут отличаться от остального интерьера не в лучшую сторону.

Схемы встраиваемых шкафов-купе:

Корпусные шкафы-купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Еще одна разновидность шкафа-купе – это корпусные конструкции, которые от классического шкафа отличаются только механизмом открывания дверей. Как и у обычного шкафа, у него есть нижняя, верхняя, две боковые и задняя стенки.

Плюсы корпусной конструкции:

  • Её проще перемещать на новое место, что часто требуется во время ремонта или при желании поменять наскучивший интерьер.
  • Корпусной шкаф-купе можно, даже не разбирая, перевезти в другое жилище, правда, это может вызвать ослабление его конструкции. Гораздо надёжнее его разобрать и собрать без труда уже на новом месте.

Минусы корпусной конструкции:

  • Намного меньший полезный объём при равном занимаемом месте в сравнении со встраиваемым шкафом.
  • На изготовление корпусной мебели уходит больше материала, что существенно удорожает изделие.
  • Из общего полезного объёма шкафа придётся вычесть не только объём всех ограничивающих его стенок, но и то расстояние, на которое он отступает от стены.

Схемы конструкций корпусных шкафов-купе:

Виды шкафов-купе по форме

Прямые шкафы-купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Они обладают классическими прямыми фасадами, пригодными для любого стиля. Эта простая конструкция самая универсальная, единственным минусом которой можно признать недостаток оригинальности. Слишком традиционно выглядящий прямой шкаф лучше вписывается в классические интерьеры.

Схемы конструкций прямых шкафов-купе:

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Угловые шкафы-купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Главное достоинство угловых шкафов-купе в том, что их можно вписать в такое небольшое пространство, куда другая мебель просто не войдёт. При этом данный уголок пространства будет эффективно использоваться.

Недостаток же их заключается в сложной форме, требующей подгонки при изготовлении, а значит, и дополнительных расходов, особенно в случае корпусной мебели.

Конструкции угловых шкафов на фото:

Радиусные шкафы-купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Радиусные или полукруглые шкафы-купе появились позже остальных, но уже завоевали всеобщую любовь. Их отличает необычная форма, добавляющая изюминку оригинальности в интерьер. В плане функциональности они сочетают все преимущества других видов шкафов.

Минусом же является самая высокая цена, которая оказывается таковой из-за системы открывания дверей, ведь сами двери имеют сложную конструкцию, всегда выполняющейся по индивидуальному заказу.

Разнообразие конструкций радиусных шкафов-купе на фото:

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Дополнительные возможности в конструкциях шкафов-купе

  • Конструкция шкафа-купе может занимать пространство от пола до потолка или быть снабжена крышей.
  • Часто ради красоты и удобства в них устраиваются открытые полки, подиумы или козырьки с резной формой.
  • Их можно снабдить обычными антресолями и расположенными над проемом.

Устройство шкафа-купе внутри

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Купить уже готовую мебель гораздо проще, чем распланировать внутреннее устройство шкафа-купе, необходимое именно вам. Если учесть свои потребности верно, то будущим шкафом будет приятнее и удобнее пользоваться.

Минимальный набор элементов внутреннего устройства шкафа-купе, включает в себя полки, штанги, выдвижные ящики и металлические корзины. Каждый из них рассмотрим подробнее.

Полки

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Устройство шкафа-купе внутри базируется именно на полках, которые зонируют его пространство. Размещенные на полках предметы легко доставать. Не менее удобны расположенные на всю его длину полки-антресоли, предназначенные для хранения редко востребованных вещей. Есть также выдвижные полки, которые особенно удобны, если шкаф очень глубокий. Выдвинув такую полку, легко найти необходимую вещь.

Ящики

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Они удобны для хранения мелких предметов. Количество ящиков определяется заказчиком, причем возможны случаи, когда высоту и количество ящиков в процессе эксплуатации шкафа можно менять.

Штанги

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Пантографы и штанги предназначены для верхней одежды. Делают их из хромированной стали, они выдерживающей значительную нагрузку. Если высота шкафа позволяет, то пантографом для вещей можно устроить второй этаж, что помогает более эффективно использовать пространство.

Если глубина шкафа небольшая, то увеличить его вместимость можно с помощью поперечной вешалки. Расположенная в нем поперечно одежда будет эффективнее использовать пространство.

Корзины

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

В них очень удобно хранить вещи, поскольку те хорошо проветриваются. Кроме того, найти нужную вещь проще, поскольку ее можно увидеть сквозь прутья решетки. Это идеальное место для носков, белья, свитеров или детских игрушек.

Дополнительные элементы

Внутренние конструкции шкафов-купе часто дополняются другими элементами:

Брючница

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Сторонникам строгой одежды важно, чтобы брюки ежедневно доставались из шкафа не помятыми, для чего и придумана брючница.

Галстучница

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

С помощью галстучницы можно быстро найти подходящий галстук среди всех помещенных на нее моделей. У некоторых производителей она оснащена подсветкой, чтобы, не отходя от шкафа, было легко прикинуть, насколько гармоничен костюм с тем или иным галстуком.

Вешалка для ремней

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Отдельная вешалка может предусматриваться и для ремней, если же ее нет, то их можно хранить, свернув в рулоны.

Найдется в шкафе место и для других предметов, например, благодаря специальному креплению шланг пылесоса не будет в нем мешаться.

Конструкция и устройство шкафа-купе для каждой комнаты

Шкаф-купе в прихожей

Устройство шкафа купе в прихожую должно выбираться в зависимости от его главного назначения – хранения обуви и верхней одежды. При этом должно учитываться разделение на сезонную одежду, используемую в данное время и остальную, которая ждет своей поры.

Для одежды и обуви в таком шкафе желательно предусмотреть по два отделения. Это поможет предупредить от постоянного трения несезонную одежду, сохраняя ее вид.

По крайней мере, одна секция потребуется и для полок, которые пригодятся для хранения мелких предметов, коих много в прихожей: сумок, зонтов, средств по уходу за одеждой и обувью, ключей, возможно, и пылесоса. Получается, что конструкция шкафа-купе в прихожей потребует пары секций для одежды и одну для полок. А количество секций определяет число дверей, которых может быть ровно столько же или меньше, но не больше.

Обычно прихожая довольно невелика и узка, поэтому чтобы увеличить ее хотя бы зрительно, следует сделать зеркальную дверь, а лучше все. Поскольку в гостиной чаще всего совершаются активные перемещения, то зеркала здесь подвержены риску быть разбитыми. Поэтому они должны быть обработаны специальной пленкой, которая способна удержать осколки стекла в случае, если такая неприятность все же произойдет. Можно также вставить в раму толстую ДСП панель, к которой двухсторонним скотчем или жидкими гвоздями прикрепить зеркало. В таком случае его прочность многократно возрастет.

Шкаф-купе в спальне

Функциональность его та же, что и в гостиной: секции для одежды и полок. Отличия больше в фасаде: зеркальные двери с элементами декора. Здесь не нужна открытая секция. Для осуществления подсветки потребуется шкаф с крышей.

Дизайн шкафа-купе в спальню должен дополнять её интерьер, при возможности лучше дополнить шкаф боковой консолью с полками подходящего цвета для придания комнате уюта, поставив на эти полки рамки с фотографиями или интересные статуэтки.

Шкаф-купе в гостиной

В гостиной шкаф-купе обычно необходим для хранения не только одежды, но и предметов интерьера, посуды, различных альбомов и документов, аудио- и видеотехники. Поэтому секции должны быть предусмотрены для всего.

Двух секций для одежды обычно достаточно для одежды семейной пары. Еще нужна пара секций для полок, куда могут входить и выдвижные ящики. Очень удобно наличие открытой секции, куда можно поставить телевизор, проигрыватель и прочую технику, а также безделушки, просто украшающие интерьер. Открытая секция часто находится в центре шкафа, разделяя его на две части. Причем она может быть выше, чем боковины шкафа. Ее часто снабжают фигурной крышей с локальной подсветкой, которая делает эту мебель особенно эффектной в вечернее время.

Если конструкция шкафа-купе имеет четное количество дверей, то можно воспользоваться принципом, согласно которому количество зеркальных и панельных створок должно быть равным. Можно также сделать зеркальными все двери. При нечетном количестве меньшим должно быть число зеркальных поверхностей. Комбинированные двери, составленные из панельных и зеркальных элементов сейчас в моде. Они стоят дороже обычных, но зато намного выразительней их.

Чтобы скрыть некрасиво выступающий угол комнаты или вторить изгибам многоуровневого потолка, очень хорошо использовать радиусный шкаф-купе. Цвет материала должен гармонировать со стилем гостиной.

Шкаф-купе в детской

Он по функционалу подобен шкафу в гостиной. Двери панельные или комбинированные. При наличии открытой секции на ней удачно поместятся книги или детские игрушки. Боковые консоли также не помешают.

Если размеры детской комнаты скромные, то в шкафу можно организовать рабочее место для малыша. В таком случае обязательным станет дополнительное освещение, которое лучше оформить интересным для ребенка образом, например, в виде света от летающей тарелки. Цвет шкафа опять же не должен противоречить интерьеру, особенно приветствуются сразу несколько цветов.

Какие конструкции шкафов-купе Вам понравились больше всего, и почему? Какое внутреннее устройство Вы бы заказали? Расскажите об этом в комментариях.

remonta-v-kvartire.net

Как сделать шкаф-купе своими руками: чертежи, фото-примеры

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Личный контроль всех важных этапов производства позволяет создать мебель с уникальными характеристиками без лишних затрат. В этой статье рассказано о том, как сделать шкаф-купе своими руками. Чертежи, подробные инструкции, фото и видео материалы помогут вам реализовать собственные планы быстро и качественно.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Даже сложный проект получится успешно реализовать собственными силами после правильной подготовки

Содержание статьи

Как сделать шкаф-купе своими руками: чертежи, общие параметры проекта

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Наличие волшебной золотой рыбки не является гарантией идеального результата. В любом случае нужна правильная формулировка задачи

Чтобы выяснить, как самому сделать шкаф-купе, надо уточнить целевое назначение мебели. Пригодится внимательное изучение следующих фактов:

  • Значительный внутренний объем подразумевает возможность размещения одежды и обуви, бытовой техники, новогодних игрушек, постельного белья и других вещей. Для каждой позиции надо предусмотреть оптимальный режим хранения, удобный для пользователей.
  • При крупном фасаде существенное значение имеют эстетические параметры. Красивая лицевая поверхность окажет существенное влияние на общее восприятие соответствующего интерьера.
  • Выбор основных материалов – важнейшая задача. От правильного решения во многом зависит не только стоимость, но и простота сборки, долговечность конструкции.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Одного чертежа с размерами недостаточно

Необходимо определить параметры фурнитуры, механизмов для шкафа-купе, разобраться с технологией сборки. В пакете конструкторской документации должен быть список комплектующих деталей, инструментов, крепежных изделий. В статье пошагово рассмотрены все важные нюансы.

Преимущества и недостатки шкафа-купе: цена готовых изделий и самоделок

Не помешает уточнение выгод, которые можно получить в свое распоряжение после успешной реализации планов. Эта информация поможет уточнить объем допустимого финансирования:

  • Каждое место хранения можно организовать в точном соответствии с индивидуальными потребностями. Для подъема тяжелых предметов устанавливают штангу с микролифтом, применяют другие технические решения.
  • Внешний вид подбирают с учетом общего стиля и элементов декора конкретного интерьера.
  • Крупной мебелью исправляют выступы, неровности стен, другие архитектурные недостатки.
  • Универсальность изделия позволяет создавать конструкции, которые идеально подходят для входной группы, детской комнаты, иного помещения.
  • Широкий ассортимент направляющих, специализированной фурнитуры позволяет сделать шкаф своими руками качественно без помощи специалистов и лишних затрат.
  • Хорошо отработанные технологии при правильном применении обеспечивают высокую надежность всех частей мебели, в том числе механизмов крепления и перемещения дверей.

Видео сборки шкафа-купе своими руками:



Этот материал подтверждает относительную простоту технологии. Однако он же иллюстрирует основной существенный недостаток – рабочие операции придется выполнить самостоятельно. Кроме затрат времени и физических усилий надо помнить о личной ответственности за итоговый результат. В данном случае отсутствуют гарантийные обязательства сторонних исполнителей, поэтому ошибки придется исправлять за свой счет.

Виды шкафов-купе: размеры, формы и другие определяющие параметры

Отдельно стоящая конструкция ничем существенным не отличается от обычной корпусной мебели.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Встроенный шкаф-купе следует изучить подробнее

В этом проекте кронштейны установлены в перфорированные направляющие, которые прикреплены непосредственно к стене здания. Это решение позволяет изменять высоту полок вы процессе эксплуатации, добавлять новые элементы. Рама с направляющими для дверного полотна установлена точно встык с размерами помещения. Отсутствие крышки, пола и стенок существенно уменьшает стоимость мебели без ухудшения функциональности, внешнего вида и других потребительских параметров.

Единственный «минус» – это невозможность перемещения шкафа-купе в другое место. Впрочем, внутреннее оснащение допустимо после демонтажа использовать вторично.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

При достаточной площади устанавливают такой угловой шкаф

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Радиусная конструкция стоит дороже, так как приходится применять сложные изогнутые двери и направляющие

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Размеры не обязательно должны соответствовать высоте комнаты

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Типичный элемент каждого шкафа-купе – раздвижные двери на подвесных/опорных роликах

Как правильно купить материалы для шкафа-купе

Дерево

Из качественного природного сырья создают дорогие модели мебели. Используют твердые и ценные сорта древесины, сложные технологии сушки, создания декоративных и защитных слоев. Для применения в помещениях пригодны только безопасные для человека лаки, пропитки.

Несмотря на высокую стоимость именно деревянные изделия повреждаются негативным воздействием изменяющейся влажности и температуры.  Следующим негативным фактором является солидный вес. Чаще всего из такого материала делают декоративные панели, плинтусы, другие элементы украшения. Особо высоко ценится эксклюзивность рисунков, созданных самой природой.

Гипсокартон

Это дешевый, но непрочный материал. Только специальные сорта гипсокартона защищены от влаги. Такие изделия можно повредить даже несильным нажатием. Для повышения сопротивляемости нагрузкам их устанавливают в рамки из металла. Обязательна дополнительная обработка поверхности для получения приемлемой эстетики. Конструкция получается сложной, с относительно низкими потребительскими характеристиками, поэтому применяется редко.

ДВП, МДФ и ЛДСП

Плиты из древесных опилок и стружек часто используют в мебельной промышленности. Они отличаются разумной ценой, достаточной прочностью, долговечностью. В фабричных условиях ответственные производители применяют качественные связующие, которые блокируют процессы гниения, помогают сохранять форму и целостность в течение длительного срока службы. Торцевые части защищают от механических воздействий и проникновения влаги кромками из ПВХ толщиной от 0,5 до 2 мм.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

С применением шпонирования и ламинирования создают необходимый внешний вид готовых изделий

К сведению! При выборе материалов этой категории проверяют безопасность связующих компонентов. Особое внимание следует проявить при оснащении мебелью спальни, детской комнаты. Следует исключить попадание в атмосферу вредных веществ, аллергенов.

Фанера и мебельные щиты

Эти материалы в соответствующем исполнении менее подвержены воздействию перепадов температуры и влажности по сравнению с массивом. Они лучше, чем ДСП удерживают саморезы и другие крепежные детали.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Качественные мебельные щиты выглядят идеально, их не не нужно дополнительно обрабатывать

Другие материалы

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Такой шкаф-купе своими руками можно собрать из типовых комплектующих

Алюминиевая рама обеспечивает хорошую жесткость при небольшом весе. Она не повреждается коррозией в течение длительного срока службы. Вставки из матового стекла – практичное решение. Они скрывают внутреннюю часть мебели, выглядят эстетично, не являются маркими. Такие поверхности без повреждений и лишних усилий очищаются от загрязнений. В самых сложных условиях без дополнительных мероприятий изделия из стекла сохраняют целостность.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Вставки в дверях шкафа-купе своими руками можно сделать из ротанга. Создается интересный внешний вид, обеспечивается хорошая вентиляция

Применение шкафа-купе в разных помещениях

Приведенные ниже факторы следует учитывать при уточнении параметров мебели для мансарды, кухни, рабочего кабинета, других комнат.

Прихожая

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Шкаф-купе своими руками в прихожую сделать не сложно

Около входной группы его следует дополнить обувницей (1), удобной банкеткой (2), вешалками (3) для верхней одежды, открытыми полками (4) для аксессуаров и элементов декора.

С учетом наибольшей частоты использования мебель для этого помещения оснащают надежными направляющими. Здесь уместно использовать стекло, металлические сплавы, другие стойкие к внешним воздействиям материалы. В небольших по размеру комнатах применяют светлые тона отделки, крупные зеркальные вставки.

Статья по теме:

Хотите выбрать шкаф-купе в прихожую? Читайте нашу публикацию! Мы рассмотрим особенности и разновидности конструкций, секреты выбора, советы по размещению, фото-идеи интересных вариантов, и другие полезные рекомендации.

Гостиная

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

В этой комнате шкаф-купе объединяют с полкой для электронной аппаратуры

Чтобы сохранить отличные эстетические характеристики соединительные провода и кабели питания прячут в каналах внутри мебели. На стадии проекта надо предусмотреть соответствующие вырезы с пластиковыми вставками.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Здесь уместно применять неординарные дизайнерские решения для украшения интерьера

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

В гостиных используют дорогие варианты отделки

Детская

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Для каждого возраста не сложно создать необходимый интерьер

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

С применением современных технологий фасад можно украсить картинкой фотографического качества

К сведению! Обратите внимание, что утопленные в стену рамы и отсутствие выступающих ручек повышают уровень безопасности. Такая мебель хорошо подходит для оснащения детских комнат.
Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Если планируете сделать шкаф-купе своими руками, будет не сложно применить цветовое оформление, гармонично соответствующее другим деталям интерьера

Лоджия

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Оснащение мебелью небольших помещений

На этом примере хорошо видны преимущества создания шкафа-купе своими руками для установки в лоджии:

  • Раздвижные двери выполняют свои функции без перемещения внутрь комнаты, как распашные аналоги.
  • Шкаф-купе вписывается точно под определенный размер без крупных щелей, в которых скапливается пыль.
  • Для этого помещения подойдут недорогие, но стойкие к неблагоприятным внешним воздействиям материалы.
  • Зеркалом, как и в прихожей, тут можно визуально увеличить объем.

Этапы изготовления шкафа-купе своими руками

Замеры помещения и расчёт размеров шкафа-купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Измерения можно делать с помощью строительного уровня

Этот инструмент одновременно позволит уточнить точность горизонтальных и вертикальных элементов строительных конструкций. Проще всего выполнять замеры для корпусной мебели. В этом случае достаточно взять минимальные размеры и отнять несколько сантиметров, чтобы сделать небольшой запас.

Гораздо сложнее безошибочно вписать встроенный шкаф-купе. Своими руками надо сделать не менее трех замеров на каждый метр длины (высоты). При обнаружении чрезмерных дефектов следует предварительно выровнять поверхности.

Важно! В любом случае проверяют свободное открывание ближайших оконных (дверных) блоков. При необходимости устанавливают ограничители створок. Следует убедиться, что шкаф не закроет единственный выключатель в комнате, не будет находиться слишком близко к потолочному или настенному светильнику.

Подготовка конструкторской документации для создания корпусного или встроенного шкафа купе своими руками

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Для расчета дверей-купе «Аристо» и другие профильные производители предлагают подобные калькуляторы

Эти программы есть на официальных сайтах торговых предприятий. Ими можно пользоваться совершенно бесплатно. Любой человек может вставить результаты собственных замеров. Автоматически выполняется подбор направляющих, рассчитанных на определенные величиной полотна и материалом нагрузки.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Сделать электронный макет шкафа-купе своими руками можно с помощью программы «Базис Мебельщик»

С ее помощью можно сделать качественный проект даже без наличия предыдущего опыта в проектировании. Даже новичок быстро освоит данный инструмент по следующему простому алгоритму:

  • устанавливают габаритные размеры мебели;
  • выбирают материал задней стенки, присоединенный к ней ребер жесткости;
  • внутренне пространство делят на отдельные места хранения;
  • заполняют их открытыми полками, выдвижными ящиками, другими компонентами;
  • вводят размеры раздвижных дверей для шкафа-купе;
  • отмечают торцы, которые надо закрыть кромочной лентой;
  • добавляют ручки и фурнитуру;
  • вносят необходимые изменения;
  • распечатывают документацию в бумажной форме, сохраняют в файле.
Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

В новых версиях ПО доступна трехмерная визуализация проекта

Чертежи деталей можно отдать в специализированную мастерскую, либо использовать для изготовления отдельных частей шкафа-купе собственными руками. Электронный проект удобен для осмотра с разных точек. В нем можно быстро делать различные изменения с учетом дополнительных требований. Сформированный список используют для приобретения необходимых комплектующих узлов и деталей.

Важно! В мастерской остаются достаточно крупные обрезки от листов ДСП, других материалов. Их лучше забрать с собой, чтобы упростить исправление ошибок в процессе монтажа и выполнение ремонтных операций в будущем.

Выбор для шкафа-купе роликов, материалов, оснащения и других компонентов

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Разные виды дверных блоков

На чертеже отмечены основные компоненты типовой конструкции:

  • Нижнюю и верхнюю направляющие для шкафа-купе прикрепляют к полу и потолку комнаты (дну и крышке мебели соответственно).
  • В этом примере основная нагрузка – на нижние ролики. Но есть и модели с подвесным полотном.
  • Боковой профиль «С» выполняет дополнительно функции ручки.
  • Уплотнительные элементы изготовлены из силикона, который обеспечивает надежное закрепление стекла.
  • Средние поперечные элементы упрочняют силовой каркас, разделяют отдельные элементы полотна из разных материалов.
Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Шлегель для шкафов-купе – полоска с ворсом, которую наклеивают на кромку двери для   демпфирования ударов

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Широкая цветовая гамма упрощает выбор оптимального варианта профиля для дверей-купе

Для оснащения мебели современные производители предлагают держатели брюк, подъемные механизмы и другие функциональные дополнения

Регулировка двери-купе своими руками и другие особенности сборки

ФотоРегулировка дверей шкафа-купе: описание технологических операций с комментариями
При первой установке и в процессе эксплуатации возникают следующие типовые проблемы: неплотное прилегание створок, отсутствие фиксации в закрытом положении.
Чтобы полотно не отъезжало назад после удара о боковую часть конструкции внутри направляющей установлен специальный стопорный элемент. По нему можно определить, какую именно дверь надо регулировать с определенной стороны.
Сначала отделяют шлегель (6÷8 см) для освобождения доступа к регулировочному винту. Верхнее отверстие используют в процессе сборки для закручивания крепежных деталей.
Для регулировки положения ролика применяют шестигранный ключ. В данном примере мастер использует №4.
Вращение по часовой стрелке поднимает дверь. В обратном направлении – опускает.
Эти процедуры выполняют для того, чтобы в закрытом состоянии полотно прилегало без щелей в нижней и верхней части. После получения нужного результата переходят к следующему этапу.
На фото отмечен стрелкой стопорный элемент, сделанный из надежной листовой стали. Когда ролик переезжает в среднюю часть, пружина поднимается вверх, препятствует его движению назад. Если эта деталь сдвинута к центральной оси шкафа-купе, образуется щель.
Переместить элемент не просто. Этому препятствуют концы пружин, которые упираются снизу в рельсы направляющих. Подбирают подходящий кусок пластика, доску.
Таким приспособлением нажимают на стопор. Далее перемещают узел в нужном направлении.
Оторванную щетку можно заправить в нижнее отверстие, либо применить клей для жесткого крепления.

Непосредственного монтаж прямого или углового шкафа своими руками ничем не отличается от сборки стандартной мебели. Точно так же сначала устанавливают дно, стенки, крышку. Затем к силовому каркасу присоединяют внутренние и внешние полки.

К сведению! Заказывать раздвижную систему для шкафа-купе удобно после монтажа корпуса. В этом случае получится сделать точный замер.

Внешний вид современного шкафа-купе, фото с удачными примерами

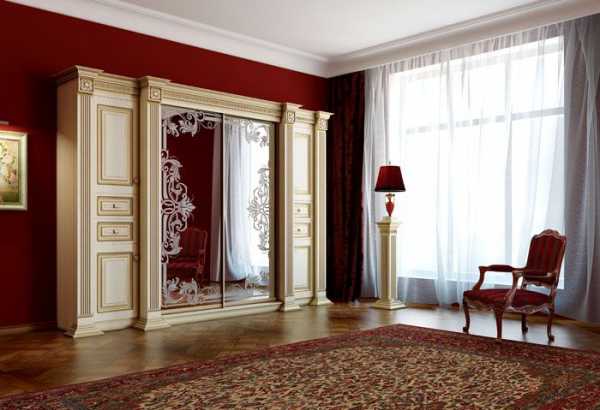

Применение витражной техники

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Такие украшения можно создать по оригинальному эскизу

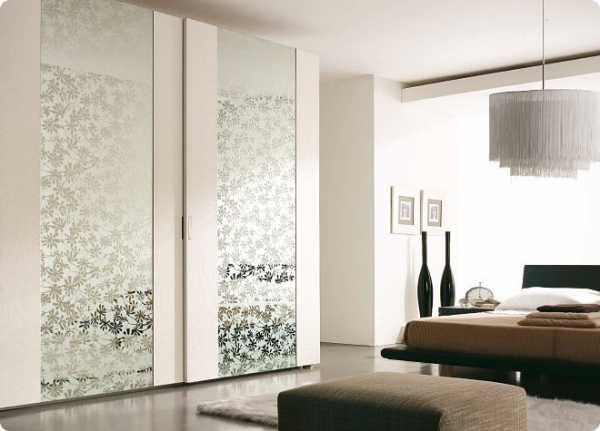

Пескоструйные рисунки

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Эти картинки сохраняются в целостности после многих лет эксплуатации шкафа-купе, сделанного своими руками

Виниловые наклейки

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

С помощью этих изделий можно имитировать пескоструйную обработку

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Они же пригодны для создания сложных многоцветных изображений

Следует не забывать, что виниловые пленки обладают ограниченной прочностью. Их можно повредить в ходе очистки загрязнений с применением агрессивных химических соединений.

Статья по теме:

Особенности изготовления шкафа-купе на заказ

После изучения технологии создания шкафа своими руками (чертежей, пошаговой инструкции, описания регулировок) проще принять правильное решение о методике сборки. Ее можно поручить специализированной компании, опытному мастеру. Но при наличии соответствующего багажа знаний значительно упрощается контроль. Можно разделить работы приемлемым для себя образом, чтобы сэкономить и получить высокий уровень качества.

Видео: как собрать шкаф-купе своими руками

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Шкаф купе своими руками: чертежи, инструкция

Чтобы сделать обстановку помещения максимально удобной и комфортной, использовать много мебели не рекомендуется. Но где именно хранить вещи, особенно если семья большая, есть дети различного возраста? Выходом может стать удобный и вместительный шкаф купе, который не так сложно собрать своими руками.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Шкаф купе прекрасно подходит как для маленьких комнат, так и для больших, его можно встроить в различные ниши, а можно поставить посреди комнаты, разделив ее на две части.

Подобная конструкция может иметь различные формы и размеры, главным ее отличием является использование специальной раздвижной системы открытия дверей, которые сдвигаются в стороны по направляющим. Шкаф купе своими руками, чертежи которого можно найти в интернете в большом разнообразии, позволит сэкономить место в квартире.

Преимущества и элементы конструкции

Варианты шкафа купе.

Шкаф купе отличается многочисленными преимуществами перед обычными шкафами и гарнитурами. Его можно устанавливать в любые ниши, ему найдется место даже в маленьких комнатах. Особенности конструкции предполагают, что все полки и выдвижные ящики получаются максимально глубокими и удобными, при этом внешне массивность конструкции практически незаметна.

Вместо обычных открывающихся наружу дверей, которые сами по себе занимают много полезного пространства, шкаф-купе имеет раздвижной механизм. Конструкцию можно ставить даже в тесном коридоре, сохраняя достаточно свободного пространства для его полноценного использования.

Чтобы сделать шкаф купе своими руками, необходимо в точности рассчитать, какие элементы будут требоваться во время сборки корпуса. Такие расчеты проводятся на основании предварительно составленной схемы. Пользоваться рекомендуется специальными программами, можно обратиться к специалистам.

Для корпуса и полок будущего шкафа надо использовать ЛДСП, имеющие желаемый цвет и внешний вид. Такой шкаф после сборки красить или лакировать не надо, он будет иметь привлекательный внешний вид и без таких работ. Необходимо будет только приклеить утюгом декоративные кромки, они полностью скроют срезы. Для крепежа всех элементов будут использоваться саморезы, уголки, дюбели.

Схема сборки купе включает в себя такие элементы:

Инструменты для изготовления шкафа купе.

  • горизонтальные детали с размерами 150х60 см — 3 шт;
  • вертикальные боковые стенки с размерами в 200х60 см — 2 шт;
  • вертикальная перегородка с размерами в 135х60 см — 1 шт;
  • вертикальная перегородка со специальными отсеками под полочки 32,5х60 см — 3 шт;
  • горизонтальная деталь на 150х30 см, которая будет использована в качестве полки над штангой для одежды — 1 шт;
  • перегородки для полок с размерами в 30х40 см — 3 шт.

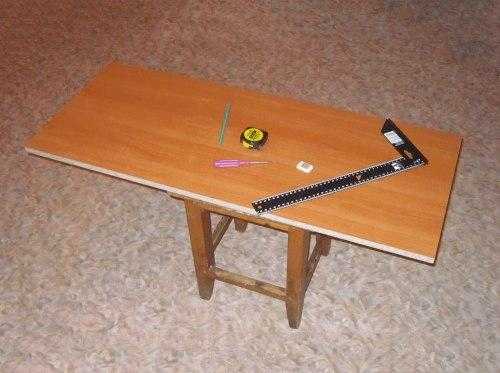

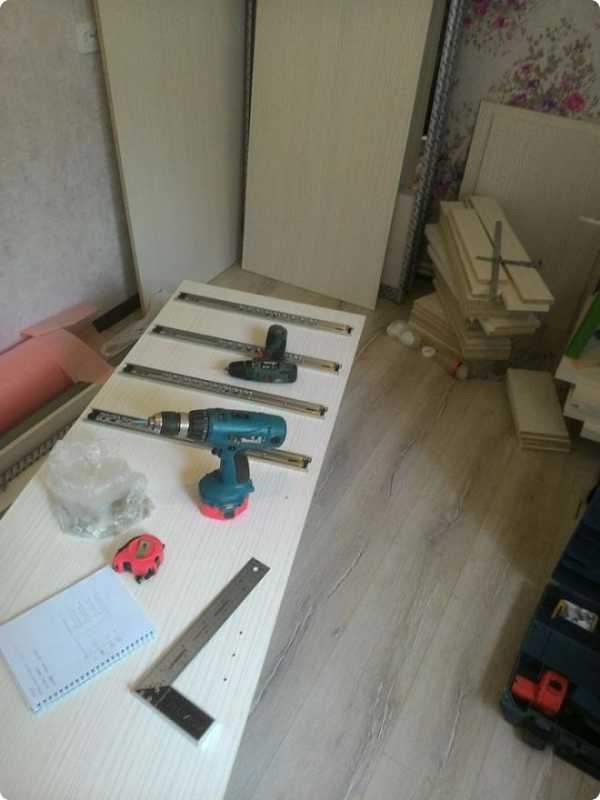

Инструменты для работы

Чтобы выполнить работу быстро и правильно, необходимо приготовить следующие инструменты:

  • дрель, используемая во время сборки для того, чтобы закручивать саморезы, просверливать отверстия в конструкции будущего шкафа. Для дрели необходимо брать различные сверла и насадки;
  • перфоратор, если во время работ необходимо будет делать отверстия в стенах;
  • обычный молоток и резиновый, который может потребоваться для доведения отдельных элементов;
  • строительный уровень, рулетка, металлическая линейка;
  • клей ПВА;
  • стальной или деревянный уголок;
  • ножовка по дереву;
  • саморезы, дюбели, мебельные гвоздики.

Сборка шкафа: инструкция

Шкаф купе своими руками собирается в такой последовательности:

Схема шкафа купе с размерами.

  1. Нужно деталь конструкции с размерами в 150х60 см уложить на горизонтальную поверхность, лучше всего на пол. К ней фиксируются боковые доски. Вполне возможно, что для установки шкафа придется срезать часть плинтуса около стены. Весь крепеж осуществляется с применением дюбелей, металлических прочных уголков, саморезов. Для полок и боковых частей не рекомендуется применять пластиковые дюбели, так как крепления не такие надежные.
  2. Согласно схеме ставятся все остальные полки: 2 с размерами в 150х60 см, располагающиеся непосредственно под штангой для одежды, поперечные отсеки небольшого размера 32,5х60 см и вертикальная разделяющая доска 135х60 см.

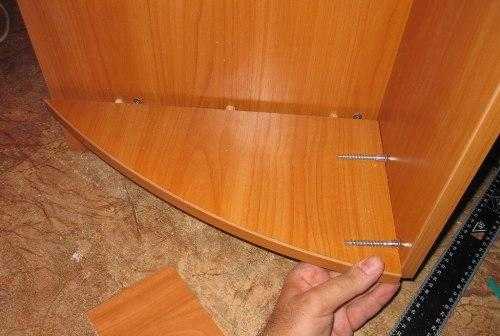

  3. Все полки и вертикальные перегородки крепятся при помощи саморезов и уголков к боковым поверхностям. Лучше всего использовать евровинт, который сегодня применяется для сборки большей части мебели. Он отличается повышенным уровнем надежности, прослужит долго.
  4. Монтируются верхние полки, которые находятся сбоку от корпуса и не закрываются дверцами. Крепятся они к установленной уже горизонтальной доске 150х30 см, к вертикальной внешней перегородке с шагом в 50 см. Это оптимальное значение, такими полочками будет очень удобно пользоваться.

Собирая шкаф купе своими руками, необходимо помнить, что массивная верхняя крышка требует максимального крепежа. Монтировать ее лучше всего изнутри, использовать для этого можно прочные металлические уголки и саморезы. Дополнительно крышка укрепляется сверху, чтобы придать конструкции жесткость.

В итоге получается шкаф своими руками из двух отделений, где можно располагать рубашки, верхнюю одежду, белье, полотенца, постельные принадлежности и многое другое. С одной стороны имеется большая и просторная полка, есть 3 маленьких отсека, которые подходят для белья. Вверху конструкции имеется просторный отсек, куда можно укладывать вещи, которые не используются часто.

Установка дверок

Чтобы собрать шкаф-купе своими руками, надо помнить и о том, что одной из главных деталей для него являются дверцы. Их можно сделать своими руками или просто заказать с уже имеющимся зеркальным либо стеклянным покрытием. Такой заказ позволит сэкономить время на сборку дверей, так как не всегда есть опыт работы с зеркальными или стеклянными поверхностями, да и рисунок на них может выполнить далеко не каждый.

Но даже для заказа дверей необходимо предварительно провести расчеты. Ширина одной створки не должна быть больше 1 м. Если ширина всего шкафа будет составлять 154 см, то ее следует поделить на 2. Тогда ширина одной створки будет составлять минимум 79 см: 77 см чистая ширина и 2 см на нахлест при закрывании.

Во время расчета высоты двери, которую будет иметь шкаф купе, учитывается, что высоту подиума надо вычесть (если он есть). Например, высота потолка, где будет установлен шкаф, составляет 250 см. При отсутствии подиума учитывается высота подкладок, которые находятся снизу и сверху. Их толщина составляет 1,6 см. Необходимо учесть зазор для колесиков, который составляет по 1,5 см с верхней и нижней части. В итоге высота дверцы составляет: 250-1,6х2-1,5х2=243,8 см. Во время расчетов надо помнить, что размеры могут быть другими. Это зависит от толщины используемых для прокладок плит, от высоты самого шкафа, размера колесиков и от многих других факторов.

Начинать установку надо с направляющих, которые нарезаются заранее на отрезки.

Схема сборки дверей для шкафа купе.

Такие отрезки должны свободно помещаться внизу и вверху шкафа, не мешать ходу дверок. Крепить направляющие следует параллельно друг другу, для этого можно использовать отвес и металлическую линейку. Крепление производится с использованием пресс-шайб и саморезов, сначала фиксируется верхняя рельса, затем при помощи отвеса — нижняя. Для нижней направляющей рельсы необходимо использовать стопоры.

После того как рельсы установлены, можно приступать к креплению дверей. Лучше всего такую работу выполнять вдвоем. Первой ставится самая дальняя створка, при этом ролики вставляются сначала в верхние направляющие до щелчка, а потом только в нижние. Надо сразу проверить, чтобы створка свободно передвигалась, ничего не цепляя.

После этого ставится вторая створка, если есть — третья. При необходимости двери можно регулировать, подкручивая специальные болты на роликах, это позволит сделать их установку максимально надежной, створки уже не выпадут во время использования. Последними навешиваются крючки, штанга для одежды.

Шкаф — это предмет мебели, который может удобно разместить в любом помещении. Такие конструкции идеальны для коридоров, гостиных, спален. Они отличаются компактностью и привлекательностью благодаря красивым дверцам. Стоимость уже готового шкафа довольно большая, но его можно собрать и своими руками, сэкономив примерно половину стоимости и даже больше.

Единственная готовая деталь, которая понадобится во время работы, — это дверцы с зеркалом или стеклом, которые легко можно заказать по необходимым размерам в мастерских, специализирующихся на изготовлении мебели для дома.

dekorspalni.ru

Шкаф купе проект, этапы разработки с описанием важных моментов

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Современная мебель, созданная из качественных и экологически чистых материалов, обладает высокой стоимостью, поэтому не у всех есть возможность ее приобрести. Нередко формируется неповторимый и оригинальный интерьер, для которого требуются эксклюзивные предметы обстановки. В этих случаях владелец помещения может самостоятельно создать шкаф купе как проект, по которому в дальнейшем будет изготовлена мебель. Проект может создаваться самостоятельно с использованием специализированных компьютерных программ или при соответствующей проектной организацией.

Замеры помещения

Если разобраться, как надо проектировать шкаф купе, то создать проект, в который входят чертежи, схемы, смета и деталировка, не составит труда. Первоначально надо самому произвести замеры помещения, в котором планируется устанавливать будущий шкаф.

Часто людям приходится сталкиваться с тем, что полы и стены комнаты неровны а вот мебель создается стандартно ровной, поэтому во время замеров учитываются все имеющиеся перекосы и иные недостатки на поверхностях.

Чтобы правильно произвести замеры, выполняются простые действия:

  • с помощью стандартной рулетки или лазерного уровня определяются высота и ширина стен, причем выполнять этот процесс надо из разных участков комнаты;
  • высота измеряется минимум в трех точках;
  • ширина измеряется относительно потолка и пола, причем на той глубине, где планируется устанавливать шкаф купе своими руками;
  • определяется, где на разных поверхностях имеются выступы, углубления, радиаторы отопления, проемы окон или дверей, а также розетки и иные объекты, которые располагаются рядом с предполагаемым местом монтажа мебели;
  • важно убедиться, что установке предмета не будут мешать посторонние предметы, а также он не будет перекрывать розетки или иные важные элементы.

Если во время замеров обнаруживаются значительные перекосы или неровности стены или пола, то желательно выполнить их выравнивание, так как иначе грамотно сделанный шкаф будет стоять неустойчиво. На основании полученных сведений от измерения можно создавать проекты будущей мебели с учетом предполагаемых мест установки. Желательно сделать фото комнаты и начертить ее схему на листе или в компьютерной программе.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Правильные замеры помещения

Создание проекта

Спроектировать шкаф достаточно просто, особенно с помощью современных компьютерных программ, в которых все расчеты делаются автоматически. Обладая необходимыми навыками, вы сможете сделать чертежи и схемы своими руками. Также можно воспользоваться примерами с фото, на основании которых изготавливаются детали, после чего соединяются друг с другом в единую конструкцию.

Желательно одновременно с формированием проекта продумать дизайн будущей мебели.

Сам проект состоит из частей:

  • общий вид будущего шкафа, представленный фото или обычным рисунком, причем его можно нарисовать от руки или с помощью компьютера;
  • чертежи, причем на одном из них должно иметься полностью все изделие, а также создаются отдельные чертежи для важных частей шкафа, являющихся наиболее значимыми и сложными в создании;
  • карта раскроя материалов, представленных в виде листов;
  • если сама раздвижная система будет делаться своими руками, то обязательно формируется деталировка профиля;
  • список необходимых крепежных элементов и фурнитуры.

Все эти документы обладают своим назначением, а совместно представлены соответствующим проектом. Они должны создаваться с учетом многочисленных требований, так как ошибки в них приводят к тому, что у полученного шкафа будут перекосы или иные дефекты.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Выполняйте чертежи очень внимательно аккуратно, ведь потом вам придётся собирать шкаф-купе именно по ним

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Решите, для каких конкретных вещей вы планируете сделать шкаф купе. Сделайте их замеры и запланируйте для них место в шкафу

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Составляется проект, в котором расчерчиваются все элементы шкафа купе

Корпус

Проект шкафа купе непременно включает чертеж корпуса, являющегося наиболее значимым элементом этой мебели. Фото примерных чертежей можно просмотреть ниже. Во время создания схемы учитываются основные параметры, которыми должен обладать шкаф:

  • ширина — она рассчитывается в зависимости от того, какое место выделено для установки конструкции. Если она монтируется в специальную нишу, то при проведении измерений надо получить информацию о том, какова ее ширина, причем шкаф должен иметь немного меньший показатель, чтобы не возникало препятствий при его установке в эту выемку. Обычно для этого отнимается 5 см от ширины ниши. Это позволяет получить специальный технологический зазор, упрощающий монтаж или демонтаж мебели;
  • глубина — этот показатель корпуса также зависит от замеров, сделанных на первых этапах работы. Оптимальным значением считается глубина в пределах от 60 до 70 мм, но если имеется слишком узкая комната, то показатель может снизиться до 35 см. Такое значение оптимально для детских шкафов. Если пользователем будет взрослый человек, то для рационального применения внутреннего пространства желательно делать шкафы купе с глубиной от 55 см;
  • высота — для ее расчета используется теорема Пифагора, так как шкафы являются громоздкими конструкциями, поэтому обычно собираются на полу, после чего поднимаются в готовом виде, поэтому чтобы во время данного процесса мебель не упиралась в потолок, надо рассчитать правильно диагональ боковой стенки. Также при выборе высоты учитывается рост пользователя и его предпочтения в отношении этого показателя. Он может варьироваться от 1,5 до 2,4 м.

Вышеуказанные параметры являются основными для корпуса шкафа. При этом надо решить, какой будет создаваться дизайн, а также какие материалы будут применяться во время работы.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Как правильно замерить нишу для шкафа купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Правильные замеры для углового шкафа купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Обычно списка деталей с размерами достаточно для того, чтобы вам сделали распил

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Раздвижная система

Для получения правильно спроектированного шкафа уделяется много внимания расчетам и выбору раздвижной системы. Существует несколько таких систем, отличающихся стоимостью, правилами создания, нюансами использования и другими параметрами.

При проектировании такой системы учитываются основные ее характеристики:

  • прочность профиля, которая зависит от используемого материала, так как может применяться для этого древесина или железо, а также алюминий, причем дополнительно на прочность влияет толщина стенок, поэтому этот параметр рассчитывается в зависимости от планируемых нагрузок на систему;
  • покрытие, имеющееся на профиле, на котором не допускается иметь никаких разводов, вздутий или иных дефектов, дизайн его может быть разным, но он должен хорошо подходить под цветовую гамму комнаты и выбранному дизайнерскому направлению в помещении;
  • надежность ролика, являющегося наиболее слабым местом во всей системе, считается важным параметром, поэтому надо покупать только качественные элементы, а также грамотно рассчитывать места их установки вместе с направляющими, так как перекосы приводят к их уменьшению срока службы.

Большинство раздвижных систем состоит из двух направляющих, по которым двигаются ролики. Самыми востребованными считаются системы:

  • роликовые — к верхней части дверок прикрепляется специальная подвеска, дополнительно фиксирующаяся с роликовым бегунком. Этот механизм может быть подвесным или опорным. За счет такого устройства системы обеспечивается ее тихое использование;
  • безрамочные — на их создание не приходится тратить много средств. Представлены плитой ЛДСП, не обрамляемой профилями из стали. Внизу и вверху к дверкам прикрепляются ролики. За счет постоянного воздействия лист ДСП быстро деформируется, поэтому система считается недолговечной;
  • рамочные — создаются из стали или алюминия, причем последний вариант обладает высокой стоимостью. Алюминиевые конструкции легко выдерживают высокие нагрузки или иные воздействия;
  • системы, специально предназначенные для радиусного шкафа купе. Представлены изогнутым профилем, актуальным для интерьеров, в которых используются нестандартные и криволинейные формы и предметы интерьера.

Фото разных раздвижных систем можно просмотреть ниже, а выбор этой конструкции зависит от финансовых возможностей и желаний пользователей.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Сборка двери шкафа-купе

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Варианты дверей

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Расчет дверных полотен

Наполнение

Как спроектировать шкаф купе, учитывая все нюансы? Важно разобраться не только в корпусе с раздвижной системой, но и с наполнением конструкции. Существует много разных систем хранения, которые могут применяться для этой мебели, причем во время проектирования учитываются следующие нюансы:

  • между полками оставляется расстояние не меньше 30 см, но при самостоятельном создании шкафа сами пользователи определяют этот параметр, который зависит от того, что именно будет располагаться на той или иной полке;
  • если будет иметься отсек для плечиков, то глубина его не должна быть меньше 55 см;
  • решается, какое нужно количество выдвижных ящиков, на схеме отмечается место их расположения, а также размер и глубина;
  • выбираются разные дополнительные элементы для наполнения шкафа, к которым относятся разные выдвижные сетки, корзины, вешалки, предназначенные для галстуков, пантограф или узкие отсеки для обуви, а также встроенные гладильные доски или иные схожие предметы.

Наполнение считается важным этапом проектирования будущего шкафа, хотя при необходимости его всегда можно будет немного изменить.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Создание сборочного чертежа

Когда готовы схемы относительно основных частей будущего шкафа, формируется непосредственный сборочный чертеж, из которого можно получить информацию:

  • габариты, внешний вид и параметры самого каркаса;
  • разновидность и особенности устройства раздвижной системы;
  • количество полок и других предметов наполнения шкафа;
  • материалы, используемые для производства конструкции;
  • примерная смета расходов на процесс.

Желательно разрабатывать такой проект с помощью соответствующей компьютерной программы, для чего вносятся только основные параметры будущей конструкции и автоматически производятся расчеты, делается чертеж. При наличии опыта и умений можно сделать чертеж или схему на бумаге своими руками, для чего используется карандаш и другие канцелярские принадлежности.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Подбор фурнитуры

Разные элементы, относящиеся к фурнитуре, должны быть привлекательными и качественными. Их дизайн и расцветка должны подходить к стилистике шкафа. К фурнитуре относится:

  • направляющие, стопоры и ролики для создания раздвижной системы, дающей возможность комфортно открывать или закрывать шкаф;
  • профиль, который может быть стальным или алюминиевым;
  • крепления для полок или других систем хранения, причем желательно покупать вместо устаревших полкодержателей стяжечную систему, состоящую из флиппера и штока;
  • крепежи для соединения частей шкафа, к которым относятся шурупы, саморезы, конфирматы, гвозди для мебели и крепления для штанг.

Проектирование шкафов купе считается достаточно специфическим процессом. Во время его осуществления надо учесть размеры будущей конструкции, ее дизайн и место, где планируется ее устанавливать. От правильности формирования проекта зависит надежность, долговечность и стойкость полученной мебели. Первоначально делаются чертежи основных частей конструкции, после чего формируется сборочный проект.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Ролики

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Направляющие

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Профиль

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Фурнитура

Видео

mblx.ru

Шкаф купе своими руками, проектирование, деталировка, а также этапы работ

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Наличие ниши и желание грамотно задействовать имеющееся пространство многих подвигает к мысли сделать шкаф купе своими руками, изготовить которые вполне возможно самостоятельно. Есть умельцы, которые переоборудуют под шкаф щиты от старой мебели. Предлагаем подробнее узнать, что же необходимо, чтобы в доме появился добротный шкаф купе и можно ли действительно все сделать самому без привлечения специалистов мебельщиков.

Проектирование и деталировка

Практика показывает, что для тех, кто не занимается столярными работами на постоянной основе, может быть выгодно обратиться к специалистам для распила деталей, составления точного чертежа, так как некачественное выполнение работы на этих этапах может повлечь за собой существенные дополнительные расходы, которые сведут на нет все попытки экономии.

Прежде чем приступить к изготовлению шкафов купе для приглянувшихся частей вашего дома, необходимо определиться, каким будет выбранный тип конструкции:

  • корпусная, которая может располагаться как в углу, так и во всю стену;
  • встроенная, для которой самое место в нише, или части узкой комнаты, например, угла.

Для того, кто самостоятельно уже занимался изготовлением шкафа, имеет опыт работы с инструментами, либо построил своими руками дом, изготовление шкафа не составит труда. При выборе простой конструкции главное — правильно определиться с размерами изделия.

Идеально, если вы владеете программами, позволяющими создавать чертежи и схемы, но чаще всего энтузиасты, чтобы правильно сделать планировку шкафа купе своими руками чертежи выполняют на бумаге «миллиметровке», той самой, что используется на уроках черчения. Это помогает качественно выполнить масштабирование в домашних условиях без специальных приспособлений, программного обеспечения.

Чтобы выбрать наиболее удачный вариант конструкции, можно предварительно сделать фото места, где планируется установка корпусного или монтаж встроенного шкафа, и поэкспериментировать с дорисовыванием предмета мебели с учетом перспективы пространства. Если вы планируете изготовить самодельный встроенный шкаф на даче, помните, что деревянное строение в течение года претерпевает сезонную деформацию, которая связана с повышением или понижением влажности и температуры воздуха. Материал встроенного шкафа будет деформироваться вслед за стенами, на которых закреплен, что может вызвать сложности при открывании и закрывании шкафа поэтому в загородных домах предпочтительна корпусная мебель.

Проектируя внутреннее наполнение, учитываются фактические и рабочие габариты:

  • толщина полок, панелей корпуса;
  • пространство, которое займет система направляющих купе;
  • рабочая глубина полок шкафа;
  • высота крепления вешала;
  • статичные, выдвижные секции.

В зависимости от расположения в комнате, конфигурации (прямой, угловой) в шкафу могут образовываться «мертвые зоны» — труднодоступные, неудобные для использования места. При проектировании учтите эту особенность и либо обустройте в такой зоне отсек для редко используемых вещей, либо модифицируйте за счет грамотного внутреннего наполнения, чтобы пространство стало максимально функциональным – стойка, встроенный комод, система вешал.

Сделав предварительный чертеж шкафа, лучше отдать его проектировщику, который сделает в программе тщательную проработку. При проверке могут быть выявлены, скорректированы всплывшие огрехи, неучтенные параметры. Не делайте шкаф излишне глубоким, в противном случае вам будет очень сложно доставать вещи из-под стенки. Ширина полок не должна превышать длину вытянутой руки. Кроме того, при планировании размещения вешал в шкафу, нельзя допустить, чтобы одежда терлась при движении дверей.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Материалы и инструменты

Чтобы изготовить самостоятельно шкаф купе требуется приобрести материал и убедиться, что в наличии имеются необходимые инструменты:

  • электродрель, шуруповерт;
  • отвертка, сверла для работы по дереву, фанере, МДФ или ДСП;
  • ножи – косяк и канцелярский;
  • фиксатор для деталей, струбцины, резиновую киянку;
  • для конфирмата – шестигранный ключ, биту;
  • рулетку, шило, карандаш, угольник;
  • утюг, мелкозернистую наждачную бумагу для кромкования.

Этого набора вам вполне хватит, чтобы произвести сборку конструкции. Для работы с утюгом также позаботьтесь о защите рук, запаситесь перчатками. На контролирующую руку лучше надеть сразу 2, чтобы избежать ожога.

При сборке корпуса рекомендуют использовать направляющее устройство и струбцины, чтобы добиться соединения с углом 90о. Как правильно использовать направляющие можно посмотреть в обучающих видео, где наглядно демонстрируется последовательность сборки.

Теперь переходим к материалам. Часто велик соблазн сделать новый шкаф из старого. Вы можете позаимствовать от старого шкафа отдельные детали – например, ящики или полки для внутреннего устройства. Переделать шкаф полностью, без покупки новых материалов может стать проблемой в плане сопоставления деталей и материалов. Кроме того, материал старого шкафа мог деформироваться за время эксплуатации и в дальнейшем дать перекос уже новому изделию.

Лучший вариант приобрести новые материалы для изготовления деталей. Деревянный шкаф может быть выполнен из ДСП, МДФ, массива дерева.

МатериалПреимуществаОсобенности
ДСП, ЛДСПОтносительно низкая стоимость, большой выбор фактур и расцветок. Высокая прочность, отлично подходит для фасадов.Пригодна для простых конструкций, плохо поддается тонкой обработке.
МДФПрактичный, доступный материал, легко обрабатывается. Большой выбор решений по оттенкам и фактуре.Стоимость дороже, чем у ЛДСП и ДСП.
Массив дереваЭкологичный, натуральный материал, гарантирующий длительный срок эксплуатации.Высокая стоимость материала, сложности в обработке, если материал имеет дефекты на поверхности. Древесина чувствительна к перепадам влажности, может разбухать и без должного ухода рассыхаться.

Купе из дерева станет по-настоящему украшением дома, в случае если вы обладаете столярными навыками. Делать мебель из дерева своими руками отваживаются не все, так как материал требует понимания. Чаще всего шкафы изготавливают из мебельного щита – специально изготовленной древесной плиты, прошедшей необходимую обработку еще на производстве. Делать шкаф купе из фанеры не рекомендуется. Материал дешевый, но не обладает достаточной прочностью и весьма тонкий. Если же у вас есть куски из фанеры своими руками можете выпилить заднюю стенку или днища для внутренних ящиков.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Инструменты

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Крепежи

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

ДСП

Подготовка деталей

Если ранее вы уже смотрели фото по подготовке деталей, то понимаете, что в случае таких масштабных конструкций очень важно четко следовать чертежу. В обязательном порядке делаем предварительную разметку деталей. При распиле не забудьте принять во внимание тот факт, что пропил может отнять требуемые миллиметры и тогда полка или другая деталь окажется меньше чем нужно, немного отступайте от края.

При идеальном развитие событий раскрой делают на высокоточных станках в мебельной мастерской. Заказать раскрой полотна – лучшее решение, которое позволит сберечь время и деньги, ведь в случае ошибки, то придется дополнительно докупать материал. Забрав детали, пронумеруйте их в соответствии с чертежом, чтобы сборка шкафа купе своими руками была организована так, как требует описание алгоритма – горизонтального или вертикального.

Изготавливаем весь набор деталей. Кроме того, некоторые мастера рекомендуют для сборки сделать направляющую с углом строго 90о. Далее с помощью нее можно куда быстрее соединить детали корпуса так, чтобы не было перекоса, что особенно важно, если вы выбрали горизонтальный тип сборки шкафа, то есть собрать на полу, а после поднять и установить.

Направляющая и струбцины станут незаменимыми помощниками на дачном участке, так как в загородных деревянных домах бывает сложно найти идеально ровную поверхность для работы.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Нанесение кромки

Если вы никогда не занимались кромкованием, то для начала посмотрите урок. Благодаря специальной ленте кромку, то есть место распила, легко обработать самому. К материалу прилагается подробная пошаговая инструкция. Есть мастера, которые рекомендуют проводить кромкование на деталях, задействованных в видимой зоне. Но с другой стороны, кромка предохраняет место распила от попадания влаги и пыли.

Ленту просто наклеить самостоятельно, закрепив клейкую сторону и прогрев для прилегания горячим утюгом. Обратите внимание, речь не о профессиональном инструменте – обычный бытовой утюг. Материал рекомендуется разогревать на режиме «2». Обязательно оденьте перчатки, чтобы не обжечь руки. После остывания, излишки ленты подрезаются и зачищаются мелкозернистой наждачной бумагой или специальным бруском, у которого есть мягкая сторона и малоабразивная. Кромкуйте по периметру все детали конструкции.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Кромка ПВХ

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Сборка корпуса

Для тех, кто не оставил идеи собрать шкаф купе своими руками видео с участием профессиональных сборщиков мебели станет очень полезным пособием. Мастера подробно и простым языком рассказывают, с чего следует начинать и в какой последовательности продвигаться.

Встроенные шкафы купе монтируются чаще всего вертикально, начиная с цокольной части, далее идет крепление фальшпанелей, установка внутренних секций и полок. Последними монтируются направляющие на которые и устанавливается фасад в виде раздвижных дверей. В отличие от кухонных шкафчиков здесь не будет задней стенки и корпуса, ведь встроенная конструкция монтируется непосредственно к стене, полу и потолку ниши.

Для корпусного шкафа сборка будет осуществляться, начиная с короба корпуса, потом крепление задней стенки, полок. Далее конструкцию поднимают, устанавливая вертикально, и уже в таком положении монтируют фасад. Иногда габариты комнаты не позволяют собрать шкаф горизонтально, тогда приходится работать в вертикальном направлении.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Разметка деталей

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Подготовка отверстий

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Крепление деталей корпуса

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Крепление перегородки

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Крепление фурнитуры

Когда собираете шкаф купе своими руками, не забывайте, что качественная фурнитура способна серьезно продлить эксплуатационный срок любому предмету мебели. Современные крепежи гарантируют удержание большого веса и отсутствие острых углов, которые могли бы в дальнейшем повредить вещи или одежду.

Крепление фурнитуры осуществляется при помощи саморезов, выступающие части закрываются заглушками, которые скрывают дефекты поверхности и сглаживают поверхность, подвергшуюся сверлению. Фурнитуру приобретайте в проверенных мебельных магазинах. Это очень важно, так как за счет направляющих и крепежей осуществляется эксплуатация внутреннего пространства шкафа купе.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция



Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Правильное крепление

Монтаж раздвижной системы

Отличительной особенностью купе является именно раздвижная система дверей. Так как сделать шкаф купе своими руками будет чуть сложнее, чем просто шкаф, убедитесь, что разобрались со спецификой крепления направляющих рельсов.

Системы купе могут различаться по двум основным характеристикам:

  • материалу – за основу берется сталь или современные алюминиевые сплавы;
  • принцип раздвижения.

Материал направляющих задействуется такой же как в каркасе двери. Хоть стальные конструкции отличает меньшая стоимость, предпочтение в большей степени отдается именно алюминию за его легкость и прочность.

Изготовление шкафов купе подразумевает использование 2-х типов систем:

  • верхняя – направляющий механизм подвешивает дверь;
  • нижнеопорная – рельсы могут монтироваться непосредственно на полу.

Очень важно правильно и ровно укрепить рельсы, чтобы в процессе ролики двигались беспрепятственно. Доказательством, что все установлено правильно, будет плавный и бесшумный ход механизма. Не забудьте позаботиться о системе направляющих – они должны чиститься, смазываться. При укреплении рельсов по низу их нужно регулярно очищать от пыли и убирать мусор, который может затруднять движение механизма.

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схема сборки двери

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Подготовка направляющих

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Наклейка шлегеля

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Схемы шкафы купе – Шкаф-купе своими руками - чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция

Регулировка

Видео

mblx.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
