Схема расположения душевой кабинки – виды конструкций и правила их обустройства

недостатки и советы по установке

Небольшая ванная комната обусловлена типичной планировкой современных квартир. В небольшое пространство нужно вписать раковину, ванную или душ, полочки с мелочами, очень часто туалет и стиральную машину. В таком случае на помощь приходят душевые кабины.



Плюсы и минусы таких кабин часто обсуждаются, кто-то предпочитает принимать ванную, кому-то не нравятся сами конструкции, но это очевидная экономия места.





Преимущества душевых кабин в интерьере

1) Экономия пространства значительная, на освободившееся место можно поставить стиральную машинку.
2) Герметичные двери кабинок, не надо переживать о разбрызганной воде на полу или о том, что в ванной очень холодно. Горячая вода быстро нагревает воздух в кабинке.


3) Дополнительные интересные детали. Есть модели с массажным эффектом.
4) Значительная экономия воды: для наполнения ванной нужно гораздо больше.
5) В хороших моделях есть особые противоскользящие коврики, которые не дают упасть и подскользнуться.


Недостатки:

1) Нельзя полностью окунуться в воду и расслабиться в ванной,
2) Не во всех квартирах будут работать дополнительные возможности душа (не хватит силы напора)
3) Некоторые кабины занимают не меньше места, чем небольшая угловая ванна.



4) Высокий поддон не подходит для детей и пожилых людей.
5) Нужна постоянная уборка душевой кабины, ее нужно очищать от появляющегося налета.


Установка в маленькой ванной

Размещение душевой кабины несколько ограничено водопроводом, вентиляцией и электропитанием. Лучше выбрать небольшой вариант кабинки, доступ к которой не перегораживается ничем, а при этом можно было легко подойти к раковине или загрузить воду в стиральную машину.



Важное правило: кабина должна занимать только один угол. Подходит и полукруглый вариант, если это не мешает проходу в ванной. Можно разместить кабинку у любой из стенок. Но особенно красивым считается свободностоящее положение душа, хотя это занимает немало места.


Расположение в совмещенном санузле

Если у вас приходится вписывать душевую кабинку в интерьер небольшой ванной, совмещенной с туалетом, то есть одно важное правило. Не меньше тридцати сантиметров должно быть между душевой кабинкой, унитазом и умывальником.

От дверного косяка тоже должно быть не меньше пятнадцати сантиметров.


Сейчас множество разных размеров душевых кабин, но самая удобная — это 70×70 сантиметров. Кабинка таких габаритов может вписаться практически в любое помещение. Советуют перед покупкой кабинки нарисовать мелом на полу квадрат таких размеров и посмотреть, насколько комфортно будет заходить в ванную.


Советы по выбору

Душевые кабинки обязательно нужно протестировать перед покупкой, чтобы потом не расстраиваться из-за неудачного выбора.

Зайдите в кабинку и попробуйте:

  • Поднять руки,
  • Повернуться,
  • Нагнуться, чтобы что-то поднять.

Вы не должны при этом об что-то ударяться, а движения должны быть комфортными и привычными.


Материал нужно выбрать максимально прочный, чтобы его можно было легко мыть. На полу обязательно должен быть нескользкий материал, иначе можно подскользнуться и что-нибудь сломать.


Иногда душевую кабину можно сделать своими руками, на полу выкладывают плиткой поддон, достаточно просторный, а двери заказывают отдельно, так вы можете выбрать цвет плитки в тон стенам и основному дизайну.

Полки рядом с душевой кабинкой — это удобно, не придется выходит из нее за забытым шампунем или гелем для душа.


Лучше всего устанавливать кабинку до основного ремонта, чтобы правильно вписать ее в необходимое пространство.

Всю сантехнику можно выбрать в одном тоне, белый смотрится немного предсказуемо, но хорошо вписывается в интерьер  классического типа.

Душевые кабины подходят для интерьера и загородных домов, они достаточно просты в установке.


Абсолютно стеклянные стенки не перегораживают пространство, но смотрите, чтобы оно выдерживало вес человека, вдруг придется случайно опереться на стены.


В большой ванной можно сделать целое произведение искусства при помощи такой кабины. Здесь можно даже вмонтировать сидения и бортики.



Попробуте расширить пространство при помощи стенок разного цвета. Такая контрастная полоса, которую прекрасно видно через душевую кабину, удлиняет комнату зрительно.


Душевая кабина смотрится прекрасно в современном интерьере, она — это стильный элемент со многими техническими аксессуарами.


Душевая без стенок занимает немного пространства, но так вы можете столкнуться с проблемой разбрызгивания воды и достаточно холодного помещения.



Плитка внутри может несколько отличаться от основной, но лучше, если они совпадают по стилю.

Если места совсем немного, то можно пренебречь правилом тридцати сантиметров. Тогда кабинка хорошо вписывается между туалетом и ванной.


v-vannoy.com

Устройство душевой кабины и варианты конструкций

Комплексные сантехнические устройства отличаются по конструкции, размерам и некоторым другим основным параметрам.

Сложное устройство душевой кабины, как правило, представлено множеством разнообразных функций, включая несколько душевых разновидностей, водный массаж и подсветку, а также радио и телефонию.

Устройство душевой кабины

Душевые кабины и современные гидромассажные боксы относятся к сложным по своей конструкции и многофункциональным сантехническим устройствам, предназначенным для водных, паровых и гидромассажных процедур. Конструкции могут иметь прямоугольную и квадратную, круглую и овальную, а также асимметричную, пятиугольную и практически любую другую форму. Наиболее востребованные габариты — 80 х 80, 90 х 90, 120 х 120 см.

Конструкция такого сантехнического прибора характеризуется разнообразием по габаритам и форме.

Современные душкабины представлены:

  • Сборными конструкциями, обладающими замкнутой конструкцией в виде дверцы и трёх стеновых панелей. «Душевые уголки» устанавливаются в угловой части сантехнического помещения, имеют одну дверцу и одну боковую панель или две дверцы, без наличия задних стеновых панелей.
  • Моноблочными конструкциями, отличающимися простотой самостоятельной установки и очень разными габаритами, что значительно облегчает выбор модели.

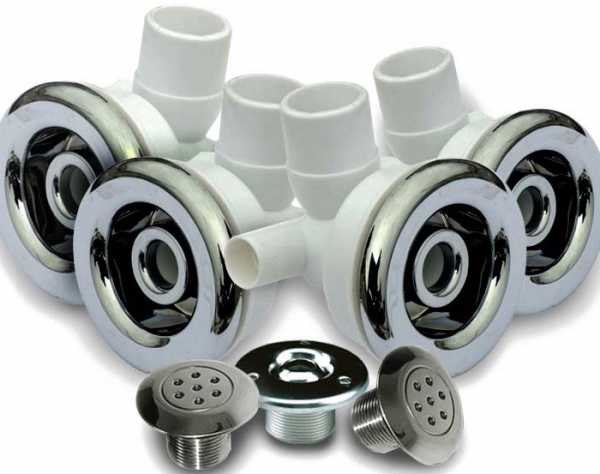

Современная душевая кабинка комплектуется всевозможными аксессуарами: зеркалами и ручками, полочками и вешалками, диспенсерами и разными по конструкции душевыми лейками, а также массажными устройствами для ног. Оснащение сантехнического устройства ДУ-пультом позволяет легко осуществлять функциональное управление.

Душевая кабина в маленькой ванной

Электронные устройства душевой кабины или гидробокса представлены декоративным и основным освещением, вентилятором или вытяжной системой, радиоприёмником и телефонией, гидрораспределителем, а механическая часть включает в себя смеситель и дивертер.

С поддоном

Душевая кабина с поддоном является комплексным сантехническим устройством, которое легко устанавливается, многофункционально и удобно в эксплуатации. В условиях малогабаритной ванной комнаты такие модели часто устанавливаются с целью максимально рационального использования пространства.

Основные элементы оборудования представлены поддоном, ограждающими конструкциями, роликами и креплениями, сифоном, душевыми панелями, смесителем и шлангами, а также лейкой, насадками и другой водоподводящей арматурой.

Глубокий поддон в душевой кабине

Особое внимание уделяется выбору поддона, который может выполняться из искусственного камня и керамики, акрила и высокопрочного пластика, закаленного стекла, стали и некоторых природных материалов.

В зависимости от высоты поддоны имеют плоскую, среднюю и глубокую конструкцию. Сантехнические устройства выпускаются с ограждающими панелями каркасного типа или элементами, устанавливаемыми непосредственно на поддон.

Моноблочные устройства с поддоном ускоряют и облегчают сборку, а также отличаются наилучшей герметизацией, обусловленной обязательным применением специальных силиконовых уплотнителей.

Без поддона

Конструкции без поддона являются более простым, но менее надежным в эксплуатации вариантом сантехнического устройства. Неоспоримые преимущества таких душевых кабин представлены:

  • экономией средств;
  • возможностью обустройства конструкции любой конфигурации и формы;
  • простотой в эксплуатации;
  • легкостью регулярного ухода.

Обустройство душевой кабины без поддона

Минусы установки — риск застоя воды и образования луж, сопровождающихся неприятными запахами в ванной комнате. Кроме прочего, неправильное обустройство вызывает утечку воды и затопление расположенных ниже помещений.

Установка душевой кабины без поддона является разумным и очень экономным вариантом, который оптимален для небольших по площади сантехнических узлов.

Основа душевой кабины

Основой душкабины является поддон. Эта часть конструкции должна быть достаточно прочной и не скользкой, что обеспечивается наличием специального «узора» на донной части или решетки.

Стальной эмалированный поддон издаёт сильный шум под водяными струями, а эмалированное покрытие способно быстро растрескиваться. Керамический поддон характеризуется повышенной хрупкостью, поэтому требует аккуратной эксплуатации.

Комплектующие к душевой кабине

Оптимальный вариант — акриловый поддон, быстро нагревающийся, легкий в уходе и долгое время сохраняющий свой эстетичный внешний вид, а недостаточную жесткость такой основы можно легко компенсировать установкой прочного алюминиевого каркаса.

Закрытая конструкция

Конструкция закрытого типа, или душевой бокс, отличается ограничением высоты кабинки посредством своеобразной крыши и наличием задней стенки. Технология самостоятельной установки закрытой душевой кабины включает в себя несколько основных этапов:

  • определить место расположения душевой конструкции;
  • установить поддон на специальные ножки или кирпично-цементную «подушку»;
  • подключить поддон к канализационной системе;
  • установить душевую лейку и панель с дополнительными форсунками;
  • смонтировать дверцы душевой кабины.

Душевая кабина закрытого типа

Душевые боксы, как правило, обладают современным функционалом, благодаря чему являются более дорогостоящим сантехническим оборудованием.

Закрытые душевые кабинки чаще всего оснащаются электронным типом управления в виде специального регулятора, поэтому включение и выключение функций осуществляется простым нажатием кнопок.

Открытая конструкция

Открытые модели многофункциональных сантехнических устройств относятся к категории более простых, сборных конструкций. Напольный душевой поддон после монтажа подсоединяется к канализационной системе, а затем по периметру устанавливаются стеновые стеклянные или пластиковые боковые панели. Характерная особенность открытой конструкции представлена полным отсутствием потолочного элемента.

Основные преимущества такой достаточно простой системы обусловлены:

  • компактностью, позволяющей заметно экономить свободное пространство в сантехническом помещении;
  • доступной стоимостью;
  • продолжительным сроком эксплуатации;
  • надежностью и долговечностью установленной конструкции;
  • простотой и легкостью в уходе;
  • доступностью для самостоятельной установки.

Безусловно, простые душевые уголки не способны стать полноценной заменой традиционной ванне или многофункциональной закрытой душевой кабине, но именно такие модели являются общедоступными по стоимости и обслуживанию.

Заключение

Благодаря экономичности, компактности, вместительности и герметичности душевые кабинки и гидробоксы стали очень хорошей альтернативой традиционным купальням. Устройство душевой кабины не отличается чрезвычайной сложностью, поэтому самостоятельно разобраться в конструктивных особенностях и осуществить своими руками установку такого современного многофункционального сантехнического оборудования можно даже при отсутствии особых профессиональных навыков.

Видео на тему

delaemvannuu.ru

Подключение душевой кабины к канализации и водопроводу

В результате установки вместо ванны душ-кабины свободного пространства в санузле становится больше. При этом функциональность этой комнаты не снижается. Самостоятельное подключение душевой кабины не должно даже у начинающего домашнего мастера вызвать затруднений.

Надо лишь соблюдать нехитрые правила ее подсоединения к водопроводу и канализации, которые перечислены в представленной нами статье. Мы предлагаем ознакомиться с подробно изложенной технологией подключения. У нас вы найдете ценные рекомендации, которыми поделились опытные сантехники.

Для упрощения восприятия информацию дополняют фото-подборки, схемы и видео-инструктажи.

Содержание статьи:

Виды душевых кабин и нюансы их инсталляции

Душ-кабина в ванной комнате – это сантехнический прибор в виде небольшого бокса, предназначенного для принятия водных процедур. Она состоит из поддона, ограждающей конструкции с распашными либо сдвигаемыми дверками и приспособлений для подачи воды (кранов, душевой лейки и гидромассажных форсунок).

Некоторые модели также укомплектовываются встроенными радиоприемниками, парогенераторами и устройствами для ароматерапии.

Все делятся на два типа:

  1. Открытые – без потолка в составе конструкции, только с ограждением по бокам.
  2. Закрытые – с внутренним пространством, закрытым со всех сторон.

Размеры в ширину и длину у душ-кабин бывают самые разнообразные – от маленьких моделей 70 х 70 см до больших с ванной 2 х 2 м вместо поддона. Последний выпускается из акрила, эмалированной стали, чугуна либо искусственного мрамора.

Самый ходовой тип душевых кабин – угловые модели с двумя прилегающими к стенкам ванной комнаты непрозрачными перегородками и внешними дверками из стекла

На технологию подсоединения к канализационным и водопроводным трубам материалы изготовления этой сантехники и ее габариты особого влияния не оказывают. Во всех случаях применяются единые схемы подключения, технические приемы и инструменты.

Сложности могут возникнуть только при отсутствии поддона, когда сливное отверстие и отвод от него в канализацию замуровываются в полу.

Наиболее проста для установки стандартная сборная модель заводской готовности с поддоном и душевой панелью. Для ее подсоединения к коммуникациям достаточно будет подключить сифон (сливной трап) к канализации, а патрубки горячей/холодной воды к соответствующим трубам водоснабжения на стене ванной.

Разводка всех трубопроводов к моменту монтажа душ-кабины уже должна быть полностью выполнена.

Если душевой кабине требуется подключение к электросети, то для нее необходимо будет заранее смонтировать отдельную розетку с заземлением рядом на стене

Сложности также может создать душ-кабина без задних перегородок и без душевой панели. Роль первых в подобной конструкции выполняют стены санузла. А вместо второй монтируется простой смеситель с лейкой.

В этом случае подключение душевой кабины будет заключаться в подсоединении ее к канализации и закреплении водопроводного крана на стене. При этом понадобится не только проложить до смесителя трубы водопровода, но и красиво их закрыть кафелем.

Технология подключения душ-кабины

Точки подвода воды и стока у различных моделей душевых кабин располагаются в разных местах. Прежде чем делать и канализации от стояков, необходимо приобрести устанавливаемое сантехническое оборудование или хотя бы изучить его документацию.

Некоторые душ-кабины могут потребовать укладки сливной трубы в стяжке пола либо сооружения подставки (постамента).

Уклон канализационного трубопровода в ванной комнате должен составлять 3 градуса – в ряде случаев душевую кабину придется приподнимать над полом, чтобы обеспечить самотек стоков

Чем ближе к смесителю будут находиться водорозетки, тем меньшей длины потребуются гибкие отводы для подключения сантехники к водоснабжению. Аналогичная ситуация и с канализацией. Чем короче получится ответвление от слива душа до ее основной трубы, тем меньше вероятность засорения водоотвода.

Ознакомиться с последовательностью этапов сборки и подключения душевой кабинки к канализации поможет следующий мануал:

Галерея изображений

Фото из

В санузле выбираем наиболее подходящее место для установки и подключения душевой кабинки. Примеряем к месту поддон, определяемся с удобством использования, затем обрисовываем сливное отверстие — здесь будет сифон

Собираем сифон для душа, погружаем в его корпус и фиксируем в нем стакан гидрозатвора, крепим отвод

Подбираем полипропиленовую трубу для подключения сифона душа к вводу в канализацию. Если нет готового отрезка трубы подходящей длины, отрезаем его от более длинного изделия ножовкой

Завинчиваем ножки душевого поддона в отверстия в металлических планках, являющихся частью опорной конструкции

Прикручиваем металлические планки с опорными ножками поддона к его тыльной стороне. Используем только тот крепеж, который был в комплектации

Переворачиваем собранный поддон, ставим на место, проверяем горизонтальность строительным уровнем, прикладывая его в разных направлениях. Подкрутив ножки при необходимости, отмечаем на стене линию бортиков

Отмечаем на стене местоположение фиксаторов, а через отверстия в них точки под дюбеля с саморезами. Бурим по разметке отверстия, забиваем дюбеля и крепим фиксаторы

Проверяем совмещения верхней и нижней частей душевого сифона. Если есть необходимость исправляем несоответствия. Соединяем шурупами, имеющимися в комплекте сантехники, Затем защелкиваем закрепленными на стене фиксаторами борта поддона

Шаг 1: Выбор местоположения и разметка сифона

Шаг 2: Сборка сифона душевого бокса

Шаг 3: Подбор и резка канализационной трубы

Шаг 4: Завинчивание ножек поддона в планки

Шаг 5: Фиксация опорных планок на поддоне

Шаг 6: Отметка кромки бортиков поддона на стене

Шаг 7: Установка фиксаторов душевого поддона

Шаг 8: Проверка совмещения частей сифона

Предположим, что нам не пришлось переносить водорозетки, к месту установки системы уже подведена вода и установлен смеситель. Завершив подключение поддона к канализационной системе через сифон и отрезок канализационной трубы, приступаем к финишным работам:

Галерея изображений

Фото из

Шаг 9: Установка внешних деталей сифона

Шаг 10: Крепление декоративной пластиковой панели

Шаг 11: Герметизация стыка поддона со стеной

Шаг 12: Сборка стенок душевой кабинки

Шаг#1: монтаж поддона или подиума

Вначале производится , если он предусмотрен конструкцией душевой кабины. Устанавливается эта “ванночка” на регулируемых опорах, позволяющих откорректировать высоту от пола. С их помощью выравнивается по уровню и горизонтальное расположение бортика.

Если электрооборудование (блок питания и/или насос гидромассажа) монтируется снизу поддона, то его необходимо надежно закрепить на металлическом каркасе – размещать электроприборы прямо на полу ванной запрещено

Поддон должен стоять строго горизонтально, тогда вода с него будет стекать в слив вся без остатка. Его дно на заводе специально делается с небольшим уклоном к канализационному стоку. При неправильной установке в нем будут оставаться лужицы и грязные разводы от высыхания.

Если поддон в душевой кабинке отсутствует, то вместо него придется делать . Проще всего это возвышение сделать из бетона с облицовкой кафелем либо мозаикой.

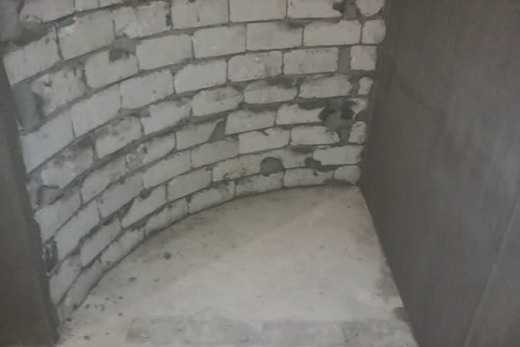

Для этого сначала из полнотелого керамического кирпича выкладывается периметр постамента. Затем внутри на нужной высоте устанавливается трап с подключением его к канализации. Потом выполняется бетонная стяжка с уклоном к сливному отверстию.

Чтобы она впоследствии не размокла, в цементный раствор для повышения водоотталкивающих свойств рекомендуется добавлять жидкое стекло либо ПВА.

При устройстве заливного подиума крайне важно пол ванной комнаты под ним, стены сбоку и застывший бетон под плитку тщательно обмазывать гидроизоляционными составами

Кафель на стяжку наклеивать следует водостойким клеем, а швы затем затирать гидрофобной пастой или санитарным герметиком. Сливная труба для трапа либо слива с сифоном во всех случаях выбирается стандартного диаметра в 4 см.

При выборе меньшего сечения резко возрастет риск образования засоров. А слишком большую трубу попросту сложно будет разместить в узком пространстве под поддоном либо полом кабины.

Шаг#2: подсоединение поддона к канализации

При подключении к канализационной системе душ-кабины с поддоном технология работ выглядит следующим образом:

  1. На поддон в соответствующее отверстие монтируется слив.
  2. Устанавливается сифон.
  3. Подсоединяется гофрированная сливная труба для вывода в канализацию.

В схему подключения душевой кабины к канализационной трубе следует включать в обязательном порядке. Он формирует водяной затвор, предотвращающий выход из системы водоотвода малоприятных запахов.

При его отсутствии из сливного отверстия постоянно будет распространяться смрад, что превратит ванную комнату в уличный туалет в закрытом помещении. И тогда в процессе принятия душа придется вдыхать насыщенные зловонием амбре.

Использование гибкой гофрированной трубы не только упрощает монтаж, но и позволяет при необходимости отодвигать душевую кабину без отсоединения ее от канализации

В отличие от сифонов для раковин их аналоги для душ-кабин неразборные и имеют меньшие габариты. Это связано с отсутствием под поддоном над полом свободного пространства.

Если сливное отверстие душевой кабины оборудовано механической нажимной затычкой «click-clack», то при засоре его даже не удастся прочистить тросом. Придется при образовании внутри пробки из мусора отодвигать бокс душа и разбирать систему стока.

Сифон подключать следует с использованием резиновых прокладок и герметика, иначе места соединений начнут после пуска воды течь, что приведет к образованию на полу лужи

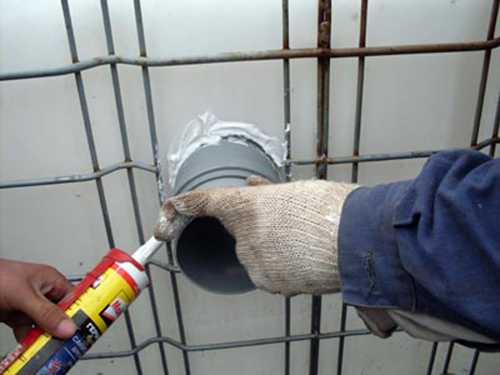

Чтобы стык гофрированной трубы и канализационного ввода не пропускал запахи, необходимо на конец первой надеть манжету из резины. Она должна соответствовать диаметру тройника канализации, куда вставляется водоотвод с душевой кабинки.

Шаг#3: присоединение труб водопровода

Воду к душу лучше всего подводить от умывальника. Это делается с помощью длинных шлангов либо путем монтажа пластиковых отводов. А чтобы не перекрывать на случай ремонта кабины полностью весь водопроводный стояк, их следует оборудовать дополнительными вентилями.

Если вода в трубах низкого качества, то необходимо также установить фильтры. Иначе форсунки душа быстро забьются.

Как правило, все патрубки на душевой панели для подачи воды к различным форсункам соединяются в единую систему еще на заводе. Надо просто протянуть гаечным ключом все гайки фитингов для надежности. Если комплект труб и арматуры идет в разобранном виде, то его придется предварительно собрать согласно инструкции.

Если внутри кабинки устанавливается настенный смеситель, то подводы труб к нему придется делать жесткими из пластиковых либо железных труб

Для подключения кабины с душем к водопроводу надо произвести следующие действия:

  1. Полностью перекрыть подачу воды.
  2. При наличии подключенного смесителя открыть краны для стравливания давления в водопроводе.
  3. Демонтировать старые краны и душ.
  4. На концах подводов водопроводов вкрутить переходники (эксцентриковые втулки) и отрегулировать их так, чтобы осевые линии у них соответствовали выпускам смесителя.
  5. Если подключается панель, то вместо эксцентриков подсоединяются гибкие армированные шланги.
  6. На резьбовые соединения производится намотка пакли либо ФУМ ленты, а после выполняется затягивание шайб на фитингах.

Водопровод до душевой кабины собирают из пластиковых или , соединенных меж собой сваркой либо обжимными гильзами. Но его соединение с душем должно быть осуществлено фитингами с резьбовым соединением. Необходимость их разъединения может возникнуть в любой момент.

Оптимальный вариант разводки системы водоснабжения в ванной – основной трубопровод и ответвления от него для каждого сантехнического прибора с запорами на концах

К гидромассажу никаких водопроводных труб подключать не потребуется. Его насос воду для формирования струй берет из поддона душ-кабины. Системе паровой бани также подключение водопровода не нужно. Вода в теплообменник попадает тоже из поддона.

Если в душевой кабине установлен , то подключать ее через проточный газовый водонагреватель нельзя. Термостат при регулировании температуры вызывает перепад давления в трубах. А автоматика проточного водонагревателя на газу в такой ситуации попросту выключает его.

При установке душ-кабины в частном доме с автономным водоснабжением горячую воду к ней рекомендуется подводить исключительно через накопительный бойлер.

Шаг#4: подключение к электросети и тестирование

Перед проверкой соединений на протечки и пуском воды еще нужно подключить душевую кабину к электросети и установить все ее стеклянные панели на поддоне.

Если последний сделан из стали или чугуна, то его необходимо заземлить. Падение фена или электробритвы в воду исключить нельзя, поэтому побеспокоиться о безопасности не помешает.

Сначала надо собрать вместе все панели, не затягивая саморезы и винты до упора. Только если все получилось правильно, можно будет подтянуть по полной все крепежи. Конструкция в итоге не должна иметь перекосов или грубых смещений элементов.

Герметизировать при сборке душевой кабинки нужно не только места соединения труб, но и стыки между ее панелями и поддоном

Линия электроснабжения должна иметь жилы достаточного сечения и заземление. Современные душ-кабины с большим набором дополнительных функций потребляют немало электроэнергии. Лучше всего для них прокладывать отдельный трехжильный кабель от щитка с УЗО.

Все питание электроприборов в душевой кабине осуществляется через понижающий трансформатор с напряжением 12 В, поэтому получить удар током вероятность практически нулевая.

Однако в ванной комнате находится немало иных бытовых устройств, включенных в сеть 220 В. Вот от них опасность исходит вполне реальная. Поэтому кабины с душем и необходимо по правилам подключать к электроснабжению через кабель с заземлением и заземлять сами устройства, использовать следует .

Раньше, когда все водопроводы полностью монтировались из железных труб, производить эти лишние операции было не нужно. Лежащий в грунте трубопровод служил вполне надежным заземлителем. Но сейчас металл во многих местах заменяется пластиком. В результате этот естественный проводник тока оказывается разорванным в нескольких местах.

Советы опытных сантехников

Насколько бы надежной не казалась заводская сборка душевой панели, гайки подсоединенных трубок, шлангов и труб следует проверить и затянуть гаечным ключом. После установки душа на место все соединительные узлы окажутся невидимыми.

Что там будет происходить за глухим панелями – непонятно. Доводить дело до потопа не стоит. Герметичность и еще раз герметичность. Ни одно соединение труб не должны протечь через неделю или месяц после завершения подключения и .

Если сливное отверстие душевой кабины оказывается слишком далеко от ввода канализации, то потребуется смонтировать сточный насос. Самотек здесь по трубам организовать не получится. Работает такой агрегат бесшумно, а размерами как раз подходит для размещения под поддоном.

Ванная комната с установленной душ-кабиной должна иметь хорошую вентиляцию, особенно это важно при наличии функции «паровая баня»

Все трубопроводы должны располагаться под небольшим уклоном. Самотек нужен и канализации и водопроводу. укладываются с наклоном к стояку, а водопроводные – от него к душ-кабине, чтобы при перекрытии вода полностью вытекала из системы.

В излишне бюджетных моделях слив может быть выполнен из силуминового сплава. Этот сток прослужит максимум два-три года. Лучше сразу потратиться и поменять его на аналог из нержавейки, в комплекте к которому еще и прилагается нормальный сифон из качественного пластика.

Водопроводы, прокладываемые до душевой кабины, следует оборудовать шаровыми запорными кранами и грязеуловителями. Вода в централизованных системах не всегда идеально чистая. Если отверстия лейки еще и не забьются песчинками, то форсунки работать перестанут обязательно. Фильтры с вентилями можно поставить непосредственно у стояка либо на концах подводов у кабинки.

Желающие узнать, как производится ремонт душевого бокса, вы сможете из одной из нашего сайта.

Выводы и полезное видео по теме

Видеоролики помогут разобраться в нюансах сборки и подключения сантехнического оборудования.

Видео #1. Инструкция по сборке и подсоединению душ-кабинки к водопроводу:

Видео #2. Как смонтировать и подключить душевую кабину:

Подключить к инженерным коммуникациям душ-кабину можно без привлечения специалистов. Необходимо лишь обладать навыками обращения с гаечным ключом для подсоединения труб и шуруповертом для сборки самой кабинки. Для выполнения монтажа понадобится несколько часов, но зато все будет сделано точно на совесть.

Поделиться собственным опытом по сборке и установке душевого бокса, задать вопросы, рассказать об особенностях эксплуатации вы можете в расположенном ниже блоке. Комментируйте, пожалуйста, и задавайте вопросы.

sovet-ingenera.com

Устройство душевой кабины: принцип работы + фото

В последнее время душевые кабины постепенно начали приобретать свою популярность. Перед тем, как совершить ее приобретение, вам потребуется узнать устройство душевой кабины. Когда вы будете знать ее устройство совершить правильный выбор не составит никакого труда.

Как устроена душевая кабина

Устройство душевых кабин достаточно простое. Каждая душевая кабина будет состоять из: поддона, душевых стенок, верхней крышки, душевой лейки и дополнительных форсунок. Современные душевые кабины бывают:

  1. Открытые.
  2. Закрытые.

Открытая душевая кабина может состоять душевого поддона, лейки, а также дверей. Боковыми стенами в этом случае будут служить стенки ванной комнаты. Чаще всего подобные душевые кабины могут устанавливаться в углах ванной комнаты. Именно поэтому их называют душевые уголки.

Устройство душевого уголка

Установка душевого уголка

Если вы изучите устройство душевого уголка, тогда помните, что в этом случае процесс установки не составит никакого труда. Процесс установки душевой будет состоять из следующих этапов:

  • Сначала подготовьте место, где в дальнейшем будет устанавливаться душевой уголок. Угол ванной комнаты обязательно должен быть облицован плиткой.
  • Если вы выбрали устройство душевой кабины с поддоном, тогда его предварительно необходимо установить на пол.
  • Большинство поддонов могут иметь специальные ножки, которые при необходимости можно регулировать.
  • Теперь можно подключить лейку или душевую панель. На душевой панели будут располагаться все необходимые функциональные возможности.
  • После этого должна будет выполняться установка душевых дверей. Двери могут раздвигаться по сторонам или быть распахнутыми. Во время изготовления дверей могут использоваться разнообразные материалы.

Вид закрытой душевой кабины

Составляющие душевой кабины

Закрытая душевая кабина может иметь более сложную конструкцию. Она будет состоять из душевого поддона, боковых стенок, дверей, крыши, а также душевой панели. На сегодняшний день закрытые душевые кабины считаются более распространенным вариантом. Основу практически любой душевой кабины будет составлять каркас. Его изготовление происходит из алюминия и поэтому его вес будет небольшим.

В собранном варианте все детали будут жестко крепиться к каркасу. Затем установка этой конструкции будет происходить на поддон. Поддоны душевых кабин могут быть следующими:

  • акриловые;
  • металлические стальные эмалированные;
  • чугунные;
  • фаянсовые;
  • из мраморной крошки.

Боковые стенки душевой кабины могут быть выполнены из стекла или полистирола. Узнайте, про устройство гидромассажной кабины.

Сборка душевой кабины

Теперь вы точно знаете устройство душевой кабины без поддона. Теперь пришло время изучить, как выполнить установку душевой кабины. В инструкции вы можете встретить, как выполнить установку душевой кабины. Во время установки, вам также необходимо будет прислушиваться к следующим советам специалистов:

  • найдите просторное место, где вы будете выполнять сборку;
  • установите душевой поддон;
  • отрегулируйте поддон с помощью уровня;
  • крепление боковых стенок будет происходить с помощью специальных болтов;
  • душевая панель крепится к боковым стенкам с помощью саморезов;
  • теперь каркас необходимо будет поставить на поддон;
  • задние стенки к стенам ванной комнаты необходимо будет закрепить с помощью герметика;
  • теперь можно приступить к установке крыши;
  • крышу душевой кабины можно зафиксировать с помощью саморезов;
  • к последнему этапу будет относиться установка дверей для душевой кабины.

Устройство турецкой или финской душевой кабины также может содержать в себе парогенератор или тропический душ.

Некоторые модели могут иметь парогенератор

Парогенератор – это специальное устройство, которое позволяет обеспечить в душевой кабине оптимальную температуру. Во время повышения температуры до необходимого уровня парогенератор отключится. Некоторые модели душевых кабин также могут включать парогенератор при недостаточном напоре.

Подключение душевой кабины к электричеству лучше всего доверять настоящим профессионалам, которые сможет справиться с подобными проблемами. Некоторые модели также могут иметь в своей конструкции специальные проигрыватели. Во время подключения душевой кабины к электричеству помните, что для этого, вам может потребоваться отдельная разводка.

Как работает душевая кабина

Теперь вы знаете, как устроена душевая кабина и поэтому пришло время разобраться с принципом ее работы. Для обеспечения работы душевой кабины необходимо обеспечить подвод горячей, а также холодной воды. Горячую и холодную воду, вам потребуется подключить к смесителю. Если вы не знаете, как решить эту проблему, тогда ее лучше доверить профессионалам. Смесители в душевой кабине могут быть:

  1. Однорычажными или одновентильными.
  2. Термостатическими или двухвентильными.

Однорычажный смеситель

  • Однорычажный вид смесителя для душевой считается наиболее удобным. В конструкции присутствует аэратор, благодаря которому можно значительно экономить воду.
  • Двухвентильный смеситель считается классическим вариантом. Благодаря подобному смесителю у вас появится замечательная возможность быстро установить необходимую температуру воды.

Двухрычажный смеситель

Отвод воды будет обеспечиваться благодаря сливу, который обычно устанавливают под поддоном.

Важно знать! После подключения душевой кабины к канализации обязательно проверьте ее надежность. Под слив положите бумагу и, если после первого купания она останется сухой, тогда можно говорить о том, что слив действительно был выполнен правильно.

Теперь пришло время рассмотреть устройство душевой лейки. Если на лейке для душевой кабины присутствует большое количество разнообразных по размеру отверстий, тогда это говорит о том, что она может осуществлять свою работу с помощью нескольких режимов. Чаще всего режимы можно будет переключать с помощью поворотного рычага. Современные душевые лейки могут иметь до 20 отверстий, которые предназначаются для разных режимов. Благодаря современным технологиям некоторые лейки также могут фильтровать воду.

Современные лейки могут иметь много отверстий

Затем лейка будет крепиться к шлангу. Шланги для душевой кабины могут иметь разную длину:

  • 1,25 м;
  • 1,5 м;
  • 1,6 м;
  • 1,75 м;
  • 2 м.

Наиболее популярным размером, который выбирают многие люди считается шланг длиною в 1,6 метра. Шланги также могут изготавливаться из разнообразных материалов. Иногда резину также можно будет укреплять с помощью разнообразных капроновых нитей или металлической фольги.

Некоторые устройства также могут иметь функцию гидромассажа. Его работа будет осуществляться благодаря специальным форсункам. Их может быть от 2 до 8.

Форсунки, которые позволяют обеспечивать гидромассаж могут быть гидромассажными:

  1. Гидромассажные. Эти форсунки будут подавать воду под давлением.
  2. Аэромассажные. Они подают воздух, который при попадании в воду образовывать пузырьки.
  3. Комбинированные. Они сочетают в себе все функции.

Чтобы массировать все тело человека форсунки могут располагаться по всей площади душевой кабины.

Количество форсунок может быть разным

На разных уровнях интенсивность струи может быть разнообразной. На уровне шеи интенсивность будет мягкой. Возле ног струя будет достаточно сильной и жесткой. Теперь вы точно знаете, какое устройство у душевой кабины. Надеемся, что эта информация была полезной и интересной.

Рекомендуем ознакомиться: vashavanya.ru/sliv-dlya-dushevoy-kabiny.html.

vashavanya.ru

Душевые кабинки своими руками, все в деталях

Душевая кабина – очень удобное сооружение, которое существенно позволяет экономить пространство в маленькой ванной комнате, независимо от того квартира это, дом или дача. Производители кабин для душа сегодня могут предложить своим покупателям разнообразные новые виды кабинок со множеством дополнительных функций, наворотов. Стоят такие кабины, мягко говоря, дороговато. Можно сэкономить — купить самую дешевую модель. Ну а можно капитально сэкономить по-другому — смастерить душевую кабинку своими руками в доме или квартире.

Лучше все сделать самому – план работ

Построить вместительную кабинку для душа можно даже в маленькой комнате. Угловое расположение душевой кабины позволяет рационально организовать пространство ванной. Это могут быть варианты квадратной, прямоугольной, полукруглой форм. В последующем, чтобы выбрать дверь вам необходимо будет учитывать эти особенности будущего душа.

Квадратная душевая кабинка

Полугкруглая душевая кабинка

Прямоугольная душевая кабинка

Бесспорно, что такая душевая кабина будет уникальна, но чтобы сделать ее необходимо хорошо попотеть над каждой деталью. С особой осторожностью необходимо отнестись к проектированию душевой кабины в деревянном доме — нужно знать, как правильно ее подключить, выбрать все необходимые аксессуары для компоновки санузла: шланги, смесители, картриджи, приобрести плитку, кирпич и дверь.

Прежде чем приступить к самостоятельному строительству душевой кабины, следует определиться с планом и последовательностью выполняемых работ:

  • планируем место для будущей душевой;
  • закупаем необходимые элементы;
  • проводим мероприятия по гидроизоляции;
  • прокладываем коммуникации;
  • монтируем поддон;
  • облицовка стен и выбор дверей;
  • процесс установки;
  • проверка работоспособности конструкции;
  • детали, на которые следует обратить внимание.

Отдельная тема – установка душевой кабины на даче. Поэтому дочитайте материал до конца и вы узнаете, какой шедевр можно сделать собственноручно! Если возьметесь за ремонт санузла своими руками, то приобретете значительный опыт по строительству, порадуете родных, сможете с комфортом пользоваться результатами своего труда.

Планируем место

Очень важно, что занимаемое место для кабины было удобным в пользовании: подведение коммуникаций, возможность передвижения по ванной комнате и удобное месторасположение атрибутики ванной и аксессуаров к кабинке. Особенно важен этот момент в том случае, если вы не располагаете дополнительным пространством. В этом случае, необходимо просчитать расположение всех деталей.

Определяемся с материалами

В зависимости от того, какой вы хотите видеть душевую кабину в частном доме, следует осуществлять выбор материалов:

  • внимание на пол: кабина для душа с поддоном, из кирпича, строительной смеси;
  • пол декорируют плиткой или декорируют мозаикой;
  • стенки — потолок: пластик, плитка;
  • определяемся с дверьми в душ: стекло, пластик.

Выберите отделку для потолка

Используйте мозаику

Выберите основу

Выберите дверь в душевую

Готовим помещение к гидроизоляции

Опытные специалисты настоятельно рекомендуют возводить базовое покрытие пола на несколько десятков сантиметров ниже, от плоскости пола остальных смежных комнат.

Для построения кабинки в деревянном доме необходимо провести ряд мероприятий, которые защитят его пол, все стенки от излишней влаги. Для этого необходимо предварительно очистить обрабатываемую поверхность от мусора, остатков краски, разводов. Потом следует обработать поверхность быстросохнущей грунтовкой, а затем приступать к последующим этапам:

  • гидроизоляция помещения: укладка влагостойкой ДСП с последующим покрытием полимерной пленкой, пергамином. Располагаются слои внахлест, желательно без образования щелей. Все стыки обрабатываются смазочными материалами на основе битума. После пленочного слоя поверхность, предназначенная для душа, покрывается цементно-песчаной стяжкой, которая дополнительно может быть прогрунтована водоотталкивающей, противогрибковой смесью;
  • в альтернативе на пол, а также стенки может быть использован гипсокартон, вагонка влагостойких марок, которые сверху дополнительно обрабатываются антисептиками, а также покрываются красками на водоотталкивающей основе;
  • в деревянном помещении санузла нельзя забывать об организации вентиляции, позволяющей создать естественное движение воздуха после принятия душа. Особенно актуально подключение механического комплекса в ванной, где туалет совмещен с душем.

Гидроизоляция должна проводиться по всему периметру помещения. Если некоторые участки стенки решили оставить, то их нужно обработать специальными комплексными составами. Обезопасить ванную в деревянном доме от влияния горячего пара или воды можно, полностью изолировав помещение от остальной площади путем создания герметичного душа. А подключение дополнительного вентилятора позволит увеличить срок эксплуатации дома.

Помните, что гидроизоляционные работы помогут защитить ваши не только стенки, но также пол от влаги, особенно если речь идет о деревянном помещении. Даже если поломался картридж, обнаружены неисправные шланги, возник потоп, то при своевременном устранении этих проблем можете быть спокойны за целостность всех перекрытий в ванной.

Вид гидроизоляционного пола

Пол, покрытый битумной гидроизоляцией

Водоснабжение, канализация

Если уже определились с местом для маленькой душевой кабинки в деревянном доме, то первым делом необходимо приступать к монтажу канализации и водоснабжения будущего сооружения:

  • ставим метки, где будет располагаться смеситель;
  • выводим трубы в стенки, где будет расположена душевая;
  • устанавливаем фильтры для воды, влияющие на ее качество. Это позволит сохранить картридж, гарантировать исправную работу смесителей, всей системы водоснабжения, не засорять шланги разного рода примесями;
  • детали водопровода соединяются при помощи гибкой шланги, аккуратно прикручивая все детали. Очень важно использовать гибкие шланги большей длины, что позволит потом свободно корректировать место душевой кабинки;
  • подключение канализационных труб в пол будущей ванной.

Прокладка водопровода

Перед тем, как подключить систему канализации, водоснабжения все соединения канализационной трубы, а также шланги следует обработать фум лентой, специальными герметиками, силиконом.

Схема расположения коммуникаций в душевой кабине

Подвод коммуникаций

Занимаемся полом

Не обязательно покупать поддон – на нем можно сэкономить. Сделать поддон для ванной своими руками можно при помощи кирпича. Своими руками на пол выкладывается контур – полукруг, квадрат, прямоугольник. Герметизируют основу цементным раствором. Альтернативой является использование на пол строительной смеси из раствора цемента со щебенкой, которой полностью заливается основание. Перед заливкой необходимо установить металлическую сетку. Затем будущий макет кабинки заливается стяжкой, выравнивающейся смесью. После окончательной просушки можно переходить к этапу облицовки плиткой.

Оригинальное оформление душевой – косой пол. Про бортики можете забыть, что упростит процесс использования кабинки для душа, а также способствует беспрепятственному доступу к ней. Проектирование такого пола должно производиться параллельно ремонту ванной. Поэтому нужно правильно спланировать размещение и подключение сливного отверстия.

Делаем подготовку для поддона

Делаем бортики

Заливаем конструкцию

Укладываем финишный слой

Какими могут быть стенки, выбираем двери

Обратим внимание на стенки: по конструкции душевой 3 стены могут быть выложены их кирпича, а потом своими руками облицованы плиткой. Дверь можно купить из стеклопластика.

Исходный вариант

Для небольшого помещения санузла лучше выбирать светлые тона плитки, позволяющие визуально увеличить пространство. Если предусмотрен угловой вариант кабины в деревянном доме, то две смежные стены облицовывают плиткой, а на две другие – покупают стеклопластик.

При выборе дверей для ванной следует учесть способ открывания: распашная или раздвижная. Традиционный вариант – распашная дверь, позволяющая эксплуатировать ее без особых предосторожностей. Обратите внимание, что для ее установки необходимо располагать наличием некоторого пространства. Но для маленькой кабины есть выход – использовать две распашные двери. Их легко установить своими руками. Более сложная конструкция у раздвижных дверей, двигающихся по раздвижным роликам вдоль стенок кабины. Прочными считаются раздвижные двери с металлическими роликами и направляющими.

Процесс установки

Основные работы по строительству душевой кабины завершены, теперь следует уделить внимание и установке дверей для душа. Двери из стекла, по сравнению со стеклопластиком – самый долговечный вариант. Но не хуже вариант из стеклопластика. Их без проблем можно заказать по индивидуальным размерам и установить своими руками.

При установке стеклянного ограждения необходимо нанести на поддон слой клея

Для этого необходимо:

  • на отделанные поверхности пола, плитки и потолка с помощью сверла делаются отверстия;
  • при помощи дюбелей следует закрепить профиль;
  • теперь закрепляется коробка для входа: первая часть крепится со всех четырех сторон, а вторая не крепится к одной из стен, с которой будет соприкасаться дверь;
  • двухстворчатая дверь с одной стороны фиксируется распоркой между полом и потолком.

Такая конструкция обеспечит плотное прилегание двери, что обеспечивает герметичность конструкции. Швы обрабатываем герметиком.

Схема сборки шторок душевой кабины

Проверка работоспособности – завершающий этап

Теперь нужно подключить систему водоснабжения, включить воду, проверить смеситель в работе, герметичность всех узлов и соединений. Смело приступайте к установке дополнительной фурнитуры – души, зеркала, ручки, полочки и декору вашего нового помещения для релакса. Ваша новая ванна, то есть кабина готова!

Обращаем внимание на аксессуары

Особое внимание хочется обратить на выбор смесителей для душа, являющихся самым «слабым» местом в душевой, особенно в деревянном доме. Очень часто работа смесителей затруднена, если засорился или сломался картридж – кран начинает течь, шуметь. Из-за этого смесители в процессе эксплуатации быстро становятся непригодными. Поэтому стоит выбрать вариант, позволяющий беспрепятственно сделать его ремонт.

Необходимое оборудование для душа

Самыми простыми в ремонте и уходе сегодня считаются однорычажные механические смесители, которые без поломок могут проработать длительное время. Прочитав инструкцию, можно легко их подключить. Основной принцип работы смесителей — достижение необходимой температуры воды, а также напора, где основную нагрузку испытывает картридж.

Смеситель 5 режимов 100 мм для душевой кабины

Во время эксплуатации системы водоснабжения картридж часто забивается соринками, поэтому смеситель становится непригодным. Преимуществами таких смесителей, где используется картридж, очевидны:

  • надежные, долговечные конструкции;
  • картридж можно своими руками заменить на новый. Возможны проблемы с совместимостью такой детали, поэтому подбирать картридж следует только той фирмы, что и смеситель;
  • удобное управление, небольшие размеры, замечательный дизайн.

Единственным недостатком таких конструкций является то, что однорычажный механический смеситель для душа выходит из строя по причине поломки его основной детали. Этот картридж нельзя отремонтировать, его необходимо только заменить.

Необычный душ в частном секторе

Дача – это прекрасно! Свежий воздух, теплое солнце и огород. Если вы располагаете лишними квадратными метрами на свежем воздухе, то можно сделать летний душ — обустроить небольшую ванную для купания на улице. Причем сделать своими руками! Рядом преимуществ обладает поликарбонат: выдерживает температурные колебания, нагрузки, пластичен, прост при монтаже. Единственное условие – не устанавливать на ветру, в тени.

Процесс монтажа летнего душа в деревянном доме своими руками:

  • предусматривает сливное отверстие в виде специальной наклонной трубы, что обеспечивает эффективный слив воды;
  • заливают бетоном и укладывают плиткой основание;
  • устанавливают и фиксируют бетоном опоры из стали, дерева, МДФ, ПВХ материалов;
  • вертикальные стойки фиксируют горизонтальными планками, косыми опорами;
  • с помощью алюминиевой ленты обшивают каркас поликарбонатными листами;
  • стараясь равномерно распределить нагрузку, устанавливают бак, к которому можно подключить водонагреватель или обойтись без него;
  • плоский бак – самая удобная, устойчивая конструкция, где вода нагревается намного быстрее;
  • все стыки обрабатываются герметиком.

Не забудьте приобрести смеситель и прочие аксессуары для нового душа. Чтобы сделать такую красоту для принятия душевых ванн, вам нужны будут только руки и голова. Зато радоваться такой кабинкой можно будет целое лето, причем несколько сезонов подряд. Самое главное — запасайтесь большими объемами воды для душа!

Стыки обрабатываем герметиком

Делаем гидроизоляцию

Заливаем основание бетоном

Делаем опоры

Создаем слив

Создаем каркас

Монтируем бак

Видео

vannayasovety.ru

Дизайн ванной комнаты с душевой кабиной

Последней тенденцией в дизайне ванной комнаты стали душевые кабины. Да-да, те самые душевые кабинки, которые раньше устанавливали лишь отчаявшиеся владельцы квартир более чем скромной и компактной планировки, понимающие, что стандартная ванна не только «съедает» пространство, но и выглядит довольно нелепо в масштабе крошечного помещения. Настоящий бум в сфере сантехнического оборудования превратил кабинку из «средства передвижения» в настоящую «роскошь» — и дело здесь вовсе не в цене. Сегодня огромное разнообразие и высокая эстетичность душевых кабинок позволяют использовать их для создания оригинального и эргономичного интерьера, об этапах разработки которого и пойдёт дальнейшая речь.

Душевая кабина в ванной: вы уверены, что это для вас?

Чтобы окончательно убедиться в правильности выбранного решения и приступить к разработке дизайна ванной комнаты с душевой кабиной, взвесьте все «за» и «против» ещё разок.

Плюсы и минусы душевых кабин

Экономия «полезного» пространства

Просторные душевые кабины, впрочем, имеют достаточно большую ширину

Существенная экономия воды

При слабом напоре воды приём душа – процесс затруднительный

Многофункциональность

Душевая кабинка не в силах заменить традиционную ванну

Безопасность – риск травматизма благодаря использованию «нескользящих» материалов сведён к нулю

Скапливающийся в безопасном рельефном материале белый налёт необходимо регулярно удалять

Выбор душевой кабины

Критериев выбора душевой кабинки достаточно много. Учесть необходимо её вид, размер, комплектацию, дизайн и, конечно же, сочетание качества и цены. Поскольку сейчас у нас речь идёт о дизайне ванной, с душевой кабиной мы будем «разбираться» с точки зрения её конструкционного исполнения и габаритов.

Душевые кабинки для маленьких ванных комнат

Небольшая ванная с душевой кабиной — разумное и практичное решение. Правда, есть одно «но»: к подбору модели придётся отнестись максимально серьезно, а это значит, что выбор может затянуться. Ниже приведена подборка советов, упрощающая поиск «правильного» решения.

  • Особое внимание стоит обратить на угловые душевые кабины: в ванной с маленькой площадью «бороться» придётся едва ли не за каждый квадратный сантиметр. Рассматриваемые модели помогут с пользой задействовать угол — пространство, которое быстрее всего захламляется и чаще всего не несёт никакой «смысловой» нагрузки в интерьере.

  • Наименьшую площадь «съедают» угловые кабинки, поддон которых имеет форму «четверть круга».

  • Прямоугольная или квадратная кабинка возможна и в маленькой ванной, если в помещении есть ниша, подходящая по размерам и позволяющая подвести необходимые коммуникации.
  • Предпочтение необходимо отдать кабинками с откатными (раздвижными) или складными дверями. Распашные дверцы требуют наличия свободного пространства перед входом.
  • Полностью прозрачные душевые кабины смотрятся более выигрышно в маленьких помещениях, поскольку визуально они воспринимаются как более легкие. Ванная не кажется такой загроможденной.
  • Желание выбрать для крошечной ванной самую маленькую душевую кабинку вполне объяснимо. Главное — не идти у него на поводу. Минимальный размер душевой кабинки, в которой чувствовать себя комфортно будет каждый член семьи, составляет 80х80 см. Те, кто не располагает и этой площадью, могут установить стационарный душевой уголок.

Стационарный душевой уголок может быть расположен только в углу ванной комнаты, так как задние стенки у него отсутствуют. Значительная экономия пространства будет стоить повышенной сложности монтажа конструкции. Ввиду её «открытости» придётся позаботиться о дополнительной гидроизоляции подвергающихся воздействию влаги поверхностей.

Установка стационарной душевой кабины, в свою очередь, проста и занимает совсем немного времени. Гидробокс устанавливается на выбранное место, к которому уже заранее были подведены коммуникации. После их подключения кабина закрепляется.

Если ванная имеет более чем скромные размеры и сложные монтажные работы не пугают, рекомендуем сделать выбор в пользу стационарной душевой.

Подробнее о том, как создать в ванной стационарный душевой уголок, мы писали в статье «Душевой уголок: собираем душевую кабинку по частям».

Душевые кабинки для больших ванных комнат

Владельцы просторных ванных комнат при выборе душевых кабин располагают гораздо большей свободой — об экономии площади и типах дверец задумываться не приходится. Это позволяет полностью сосредоточиться на дизайне модели.

Единственный совет обладателям просторных ванных — предпочесть угловую кабинку любой другой в том случае, если в помещении кроме неё планируется установка традиционной ванны. Это позволит использовать площадь наиболее рационально.

При совмещении в санузле ванны и отдельного душа стоит рассмотреть вариант с созданием стационарного душевого уголка, который отнимает, как правило, гораздо меньше ценных сантиметров.

Если места не так уж и много, можно приобрести душевую кабину с ванной. Это модели с высоким вместительным поддоном. Такие кабины, как правило, оснащены разными видами гидромассажа и некоторыми другими функциями.

Ванная с душевой кабиной: как организовать пространство?

Советы по размещению душевых кабинок в просторных и маленьких ваннах, в большинстве своём, одинаковы.

Правила эргономики: делаем дизайн ванной комнаты с душевой кабиной удобным

  1. Независимо от того, раздвигаются или распахиваются дверцы кабинки, свободное пространство перед ними должно составлять не менее 75 см. Это минимум, который необходим человеку, чтобы раздеться перед душем и завернуться в полотенце, покинув кабинку.
  2. Минимальное расстояние от двери до душевой кабинки (если она устанавливается по той же стене, где расположен проём) должно составлять 15 см.
  3. Минимальное расстояние от кабинки до другого сантехнического оборудования — 30 см. Если унитаз, биде или умывальник расположить ближе — пользоваться ими будет крайне неудобно.
  4. Оптимальный размер душевой кабинки или уголка — 90х90 см или больше.

Размещение душевой кабинки в ванной

Чтобы ванная с душевой кабиной смотрелась наиболее выигрышно, следует воспользоваться следующими подсказками. Владельцы больших ванных, впрочем, могут учитывать их не так строго.

Квадратная ванная комната

— Если один из углов ванной срезан для оформления входа — кабинка располагается либо в углу, противоположном двери, либо по одной из стен, не примыкающих к двери.

— Если дверь в ванную расположена посередине стены — кабинка располагается в любом углу или по стене, не противоположной входу (размещение по стене, прилегающей к входу, помогает визуально расширить пространство).

— Если дверь в ванную расположена сбоку — кабинку обычно монтируют или напротив входа, или по диагонали от него.

Прямоугольная ванная комната

— В случаях, когда а). один из углов срезан для оформления входа, б). вход размещён посередине или сбоку «короткой» стены, в). вход находится сбоку «длинной стены» — кабинка располагается в любом из «дальних» от входа углов или по «дальней» стене.

— Дверь расположена посередине «длинной» стены — кабинка размещается по «коротким» боковым стенам или в углах, прилегающих к стене со входом.

Дизайн ванной  с душевой кабиной: примеры

Стационарная душевая кабина в маленьком совмещенном санузле. Минимум места — максимум функциональности. К тому же удобно в плане гигиены

В маленьком совмещенном санузле может потребоваться перемещение унитаза, чтобы вместить душевую кабинку и умывальник

Там, где с трудом поместилась бы одна ванна, можно установить и душевой уголок, и стиральную машину. А над машинкой разместить полочки или шкафчик. Оптимальное решение для тех, кто не любит принимать ванны

Там, куда с трудом вписалась бы ванна, можно расположить и душевой уголок, и умывальник, и унитаз. Максимальная функциональность на минимуме пространства

Практичная планировка, аналогичная предыдущей

Еще один практичный вариант для тех, кому не нужна ванна

Вариант расположения элементов в большой ванной комнате

Вариант расположения элементов в маленькой ванной

Вариант расположения элементов в большом санузле

Смотрите ещё:

Выбираем ванну: чугун, сталь или акрил

Гидромассажная ванна: роскошь или необходимость?

Эргономика ванной комнаты

Какой потолок для ванной выбрать?

Мойдодыр в ванной комнате

Дизайн туалета

www.domfront.ru

Проект душевой кабины, как разработать эскиз самому

На создание оригинального проекта душевой кабины или уголка могут подвигнуть две причины: либо ваша ванная комната так скомпонована, что никакой стандартный душевой уголок или кабина там не помещается, либо вам захотелось что-то особенное. В любом случае вам понадобится детальный эскиз того, что вы хотите получить.

Нестандартная душевая кабина

Как разработать эскизный проект душевой кабины? Читайте!

Определитесь, чего хотите

Наиболее распространены кабины или душевые ограждения, имеющие форму основания в ¼ сектора круга (угловые кабины) либо призматические с прямоугольным или квадратным основанием. Секторную кабину вы можете поставить только в углу ванной комнаты, а призматическую – где угодно. Как вариант: душ в нише, где все ограждение будет состоять из лицевой стенки.

Самодельный душевой уголок

При разработке проекта душевой кабины можете заказать и круглую — для центра комнаты, и с трапецеидальным или полукруглым основанием для размещения у стены, и треугольную для угла ванной комнаты.

Определитесь, что у вас будет: душевая кабина или ограждение?

Если вы оборудуете свой помывочный пункт в углу или нише, то незачем заморачиваться сооружением полноценной кабины с полным набором гарнитуры внутри нее. Достаточно лишь ограждения того места, где будет висеть душевая лейка.

Если вам нужен душ непременно посреди комнаты, то без кабины не обойтись.

Ограждение душа в нише

После прикиньте, какие материалы вам доступны. Помните, что всякий реальный проект должен учитывать свойства конструкционных материалов и методы их обработки.

В любом случае без проектирования поддона вам не обойтись.

Проектирование поддона

Поддон – самая важная часть душевой кабины. Он

  • определяет ее конфигурацию
  • обеспечивает безопасный слив воды из кабины
  • служит платформой для крепления стенок кабины

В магазине вы решили приобрести стандартный фабричный поддон. Это сильное решение, и тогда вопрос: а почему бы вам не купить к этому стандартному подносу столь же стандартную китайскую кабину? А последующая оригинальность и неповторимость достигается уже элементарным тюнингом: травлением орнамента на стекле боковых поверхностей, развеской гирлянд с краев купола и т.д.

Ни один из существующих видов поддонов вас не устраивает? Вот тогда-то вам и придётся браться за карандаш и линейку.

Мелом очерчиваете на полу контур поддона вашей будущей душевой кабины. Промериваете длину, ширину, размеры разного рода выступов и впадин, примерные радиусы скруглений. Переносите означенный контур со всеми размерами на бумагу. Для составления эскиза используйте элементарные геометрические фигуры: прямоугольник, круг, треугольник. Потом стирайте ластиком те части этих фигур, которые не нужны для оформления чертежа.

Душевой поддон из искусственного мрамора

Сами назначаете размеры внутренней полости поддона (то есть того углубления, в котором вы будете мыться) – глубину, толщину стенок. Верх стенок сделайте с уклоном к центру поддона – чтобы вода стекала именно в него.

Назначьте допуски. Конечно, лишний сантиметр в ширине или длине поддона вас не разорит, но так вы подстрахуетесь от чрезмерного искажения контура и вызовете уважение будущих подрядчиков. Поэтому ставьте не просто размеры – скажем «50 см», а размер с допуском (50+-0,5 см).

Важным условием работоспособности душевой кабины является строгая горизонтальность установки поддона. Поэтому тут можете дать себе волю и записать возле размера, обозначающего высоту поддона: «Непараллельность днища и верхней плоскости – не более 5 мм на метр длины», — или сколько сочтёте нужным (особо с точностью допусков не усердствуйте – исходите из реалий производства).

Штучные фигурные детали в промышленном и в кустарном производстве получают методом литья с последующей доработкой резанием и шлифовкой. Для нашего случая оптимальным будет литье из искусственного камня (мрамора). Полученные таким способом поддоны обладают хорошей устойчивостью, прочны, в отличие от фабричных акриловых не нуждаются в арматуре и не грозят развалиться при первом же неудачном движении внутри кабины. Кроме того, они красивы.

Еще одно преимущество мраморных поддонов – при их литье можно предусмотреть внутренние полости для сливных приспособлений. Что это значит?

Искусственный мрамор – это композитный материал. Он состоит из мраморной крошки (мелкой гальки, щебенки) и полимера (полиэфирной смолы). Процесс литья будет состоять в следующем:

  • готовится опалубка по контуру вашего поддона
  • внутри опалубки на распорках или растяжках устанавливается фигурный элемент, задающий будущую
  • полость для размещения сифона и отходящей от него трубы
  • поверх опалубки ставится свисающий вниз стержень (пуансон), определяющий размеры и глубину внутренней полости поддона
  • пространство внутри опалубки засыпается мраморной крошкой
  • мраморная крошка заливается полимером
  • методом вибрации происходит уплотнение и равномерное распределение мраморной крошки, удаление из толщи полимера пузырьков воздуха и т.д.
  • после необходимой для застывания материала выдержки разбирается опалубка, из материала изымается стержень-пуансон и формообразующий элемент сливного устройства, производится зачистка слоя, и вам передается готовый поддон к душевой комнате с уже готовой внутри него полостью для сифона и сточной трубы

Душевой поддон из дерева

Так подробно мы описываем этот процесс, чтобы вы понимали его сущность, заранее могли оценить прочностные свойства будущего поддона и не требовали невозможного: очень тонких стенок (минимум 5 см), идеально гладкой поверхности (сами потом будете доводить), строго вертикальных стенок ванны (для изъятия стержней необходимы уклоны), каких-либо мелких декоративных завитушек, пазов шириной меньше сантиметра и т.п.

Но важно не упустить, чего стоит потребовать: полости для размещения сливной системы, запрессовки нижних профилей или монтажных уголков и т.п.

Фигурное литьё из акрила, других искусственных смол в мелкосерийном производстве мало чем отличается от описанного выше, но осуществляется без наполнителя. Стремление снизить цену изделия и сэкономить материал в таких случаях ведет к уменьшению толщины стенок. Для вас это не выгодно: чем тоньше стенки поддона, тем больше потом у вас будет заморочек с усиливающей арматурой.

Вы можете заказать отливку поддона из чугуна или алюминия. Принципиальная разница в том, что в этом случае лучше просто предусмотреть место под поддоном для размещения сифона и отводной трубы. То есть ввести в проект опорные ножки или поддерживающую «юбку», под которой будет скрываться сифон.

Почти наверняка литьё будет производиться методом «в землю»: на специальном плацу будет сделано углубление по контуру вашего поддона, в него сверху вставят «земляной» стержень-пуансон, оформляющий внутреннюю полость. Получить толщину стенки меньше 5-6 мм сложно, поэтому поддон получится тяжёлый, как танк. Но зато это будет всем поддонам поддон!

Поддон для душа из эмалированного чугуна

Вам придётся найти опытного каменщика, умеющего делать фигурную кладку кирпичом, и поручить изготовление поддона-пьедестала ему. Ваша задача как проектанта:

  • предусмотреть в кладке выемки для монтажа сифона и отводной трубы
  • предусмотреть гидроизоляцию (то есть постамент должен устанавливаться на лист рубероида, цементную стяжку и тому подобное)
  • контролировать внутреннюю и наружную облицовку постамента-поддона кафельной плиткой, чтобы тщательно замазали швы водонепроницаемым раствором. Точно также горловину сифона надо будет зафиксировать относительно днища ванны цементом и обеспечить влагонепроницаемость силиконовым герметиком

Кирпичное ограждение душевого уголка

Все упрощается, если вы ставите свой душевой уголок не в многоэтажном доме, а в дачной хатке или личном коттедже. Вместо поддона сойдёт невысокий кирпичный бортик на кафельном полу, а вместо слива – цементный желобок до ближайшей сточной канавы.

Описанием экзотических случаев изготовления душевых поддонов из дерева, методом ковки железных листов, дутья высокопрочного стекла и пр. заниматься не будем: это бизнес избранных левшей, которых во всем мире остались единицы.

Разработка ограждения и купола

После того, как готов поддон, можно приступать к монтажу ограждения – стен душевой кабины.

Стандартным материалом для ограждения душевых кабин считается закаленное ударопрочное стекло толщиной 5-8 мм. Ряд производителей для изготовления задней стенки используют армированный сантехнический акрил. Все это обеспечивает хорошие гигиенические и эстетические свойства кабины. Гораздо реже в качестве основного конструкционного материала применяется дерево (для задней стенки), алюминий.



Стеклянное душевое ограждение мозаичной стены

Принцип монтажа ограждения прост: к стенкам поддона вертикально вверх крепятся алюминиевые полосы-профили с пазами в торцах, в которые с уплотнителем вставляются стёкла.

Вряд ли вы сами возьмётесь гнуть, резать, забивать в профили бронестекло. Но, как мы уже отмечали (см. статью «Штучные душевые кабины на заказ: что? Где? И почем?» на нашем сайте), в Москве и ее окрестностях есть несколько дизайнерских фирм (http://www.steklo9255193.ru/produktsiya/dushevie-kabini/), занимающихся художественным остеклением душевых кабин под заказ. И ваша задача сведётся при обращении к этим фирмам к раздаче ценных указаний: каким колером по какому фону пустить, нужно ли изображать на стекле мозаичных журавлей или достаточно пару фамильных вензелей и т.п.

Вам также предстоит определить, какая гарнитура должна быть внутри кабины, и как она будет крепиться. Достаточно ли одного только ручного душа? Или нужен верхний душ «тропический ливень», форсунки для гидромассажа, клапан для подключения парогенератора? Ручки, поручни, вешалки для полотенец, откидные скамейки? Все это надо будет предусмотреть заранее и указать на эскизе отверстия с полагающимися размерами для крепления этих гаджетов: стекло лучше сверлить до закалки; «просверлить» потом что-либо «по месту», тем более в собранной кабине, будет сложно.

Минимальная гарнитура: пилон для душа, полочка для мыла

Поэтому заранее, до обращения в стекольную фирму, закупите всю гарнитуру, внимательно изучите способы ее крепления и сделайте эскизы стенок ограждения с отверстиями под винты, шурупы, саморезы.

Еще одна задача: какие двери вам нужны? Бывают раздвижные (скользящие) и распашные. Раздвижные обеспечивают лучшую влагонепроницаемость и не занимают много места при раскрытии. Но они сложнее в изготовлении, а потому дороже и чаще ломаются.

Для раскрытия распашных дверей в малогабаритной ванной комнате может просто не хватить места. Но они дешевле и надёжнее. Согласитесь, если в вашей кабинке из душа вдруг стал шпарить кипяток, и при этом еще и заклинило скользящую дверь, то положение не из приятных!

У подрядчиков есть готовые проекты с использованием раздвижных и распашных дверей; вам надо ознакомиться с технической документацией и принять решение. Присмотритесь, из стали ли выполнены ролики, по которым ездит раздвижная дверь (материал детали указывается на чертеже в нижнем правом углу)? Или из алюминия или, паче того, пластмассы? Обратите внимание, есть ли магнитные накладки и уплотнение у распашных дверей?

Ролики, по которым катается раздвижная дверь душевой кабины, должны быть стальными!

В общем, вы — заказчик, смотрите в оба!

Освещение и вентиляция

Если вы решили, что ваша кабина должна быть непременно с куполом, то вам стоит подумать и об освещении, и о вентиляции.

Закажите все это компании, которая подрядилась ставить стенки ограждения кабины. Раз они работают со стеклом, то у них наверняка есть опыт создания разного рода водонепроницаемых фонарей, ламп для операционных зал и тому подобное. С вашей стороны следует выдвинуть два условия:

Вывод вентиляционной трубки

  • плафон, внутри которого будут крепиться осветительные приборы (диодные лампы, люминесцентные светильники) должен быть герметичным или хотя бы влагонепроницаемым
  • вывод проводов должен быть устроен подальше от всех источников влаги, как относящихся собственно к душевой кабине, так и к ванной комнате вообще

Запишите эти требования как «Технические условия на душевую кабину» в дополнение к эскизам — для пущей важности.

Чтобы не нарушать герметичности плафона, вентилятор надо разместить в трубе, проходящей сквозь купол или боковую стенку. Предусмотрите заслонку, а также возможность реверса, чтобы вентилятор работал попеременно на «всасывание» и «высасывание» воздуха. Трубу с вентилятором в любом случае устанавливать не строго горизонтально или вертикально, а наклонно, под углом 45-60 градусов, чтобы воздух бил в стенку или в купол, а не в голову купающемуся.

То же самое относится и к случаю, если вентиляция осуществляется естественным путём за счет разницы давления воздуха в душевой кабине и на выходном конце вентиляционной трубы.

В любом случае вентиляционная труба должна располагаться выше лейки душа.

Не зацикливайтесь на стекле и акриле. Есть масса других превосходных конструкционных материалов. Взять хотя бы самые обычные алюмокомпозитные панели. Из них делают уличные рекламные щиты. Этот материал прекрасно гнётся. Ему можно придать, допустим, форму спирали на полтора оборота. К такой душевой кабине не надо даже дверей: просто заходите в раструб этого мини-лабиринта и идите к его центру, где и подвешена душевая лейка. Просто, дёшево! Всё, кроме поддона, можно сотворить своими руками.

Спиралевидная душевая кабина

Душевая кабина – скворечник из лиственничной вагонки. Превосходный, пусть и дорогой, материал. Опять-таки, вплоть до крыши всё можно сделать своими руками. Крепите к поддону каркас из вертикально установленных брусьев, обшивайте его пахучим природным материалом, подключайте парогенератор. Главное, не забыть собирать планки вагонки пазами вниз – чтобы в пазы ненароком не затекла вода…

Душевая кабина с деревянной облицовкой

Есть масса разновидностей пластиковых панелей, есть нержавейка (осторожно, не обрежьтесь!). Недостаток всех этих материалов по сравнению со стеклом — кабины должны быть либо без верхнего купола, либо обязательно с искусственным освещением. Но возможность создать оригинальную конструкцию стоит возни с двумя проводками и их изоляцией!

Душевая кабина из профилированного листа

remontspravka.com

Оставить комментарий

avatar
  Подписаться
Уведомление о
