Самодельная комнатная антенна – Как сделать антенну для телевизора своими руками: видео, фото, схема

Простая, но эффективная комнатная антенна для приема цифрового телевидения


В далекие семидесятые смастерить антенну для теле — приемника своими руками было делом весьма престижным и указывало на высокий уровень мастера, в наш, напичканный всевозможной электроникой, век заинтересованность к «самопальным» антеннам не утихает и многие умельцы мастерят ТВ антенны сами. Производители же, как промышленного оборудования, так и разнообразные предприниматели приспособились к изменившимся условиям приема сигналов телевидения тем, что просто подключают современную электронную начинку к стандартным конструкциям антенн, игнорируя то, что главным в нормальной работе любой антенны есть и будет ее взаимодействие и согласование с приемным сигналом. Чем и обладает зигзагообразная антенна, предложенная еще в 1961 году инженером Харченко.

Мой дом находится от передающего ретранслятора в пяти километрах, наружная ТВ антенна требует капитальный ремонт и реконструкцию, но 67 — летнему инвалиду по старой шиферной крыше добраться до конька очень проблематично. С «восьмерочкой» знаком давно и не понаслышке, потому и выбран был ее комнатный вариант до лучших времен. Чтобы знать каналы, на которых работают мультиплексы моего ретранслятора, посетил ресурс rtrs.ru, вставил в калькулятор данные своих каналов и получил эскиз с размерами цифровой индивидуальной антенны.

Простая, но эффективная комнатная антенна для приема цифрового телевидения

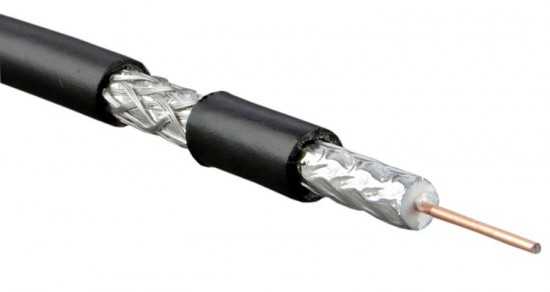

Отличным материалом для антенны является медь, за неимением которой пошел на хитрость. Нашелся метровый кусочек старого телевизионного кабеля,


с которого ножиком

осторожно снял верхнюю оболочку,

медную экранную оплетку собрал в гармошку

и освободил от центральной жилы с ее оболочкой. Вместо нее засунул алюминиевый провод диаметром 3 мм нужного мне размера,

один конец оплетки пропаял

и с натягом натянул на алюминиевый провод — получился медный пруток диаметром чуть больше 4 мм.

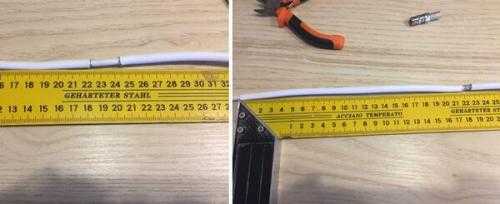

С помощью пассатижей,

и угольника
выгнул два квадрата в виде восьмерки, но последний угол загибать пока не стал.

У меня сохранился тонкий ТВ кабель около трех метров,

решил использовать его для подключения антенны к телевизору. У последних сторон квадрата опять собрал оплетку в гармошку, в нижнем углу антенны шилом

проделал отверстие и протянул кончик кабеля внутри оплетки, чтоб он находился вместе с алюминиевым проводом, но на два сантиметра длиннее. Снял с кабеля верхнюю оболочку на два сантиметра, натянул оплетку на алюминиевый провод вместе с кабелем, конец оплетки скрутил с экраном кабеля и пропаял.

Выгнул последний угол, залуженные концы антенны укоротил до 5 миллиметров и спаял вместе. Центральный провод припаял к противоположному внутреннему углу восьмерки, выдерживая расстояние в 10 миллиметров. Антенна, прекрасно согласованная с кабелем, готова,

цифровой антенной можно пользоваться и в таком состоянии; припаять на другом конце кабеля штекер

для подключения к телевизору и подключить устройство к цифровой теле — приставке. Подвешиваю нашу антенну в удобном месте, направив ее на телевышку и настраиваю на прием пока 10 работающих каналов.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Комнатная антенна своими руками: виды, конструкция и настройка

Президентская программа по реализации первого мультиплекса на территории страны в разгаре. Осуществление взвалено на плечи ФГУП РТРС. Предприятие основано в 2001 г, чтобы поднять отсутствующее на тот момент российское цифровое телевидение. Это единственный официальный застройщик, переводящий страну на цифру с точки зрения внедрения в массы обязательных свободных каналов телевидения и радио. Не удивительно, что обывателей волнует вопрос, как создана комнатная антенна: желают собрать в домашних условиях самостоятельно.

Цифровое вещание и цифровые комнатные антенны

Не устаем повторять, что комнатная антенна – просто кусок железа. Аксессуару нет разницы, какой сигнал принимать: аналоговый или цифровой. Ведущим фактором стала поляризация, определяющая организацию эфирных волн в пространстве. Показывает, как ведет себя вектор электрического поля (на магнитный не обращают внимание, так как мал по амплитуде и повторяет закон электрического) в пространстве. Электромагнитная волна процесс переменный. Изменение напряженности электрического поля порождает отклик со стороны магнитного. Постоянные величины распространяться в среде не могут.

Так вот поляризация и описывает изменение в пространстве вектор электрического поля. Если меняется в одной плоскости, нарастает и убывает, то речь идет о линейном законе. Бывает удобнее, чтобы вектор напряженности электрического поля вращался, это уже круговая поляризация. Бывает, что крутится поле, и изменяется: по горизонтали больше вектор, по вертикали меньше. В этом случае наблюдаем эллиптическая поляризация, частным случаем является круговая (вектор одинаков по горизонтали и вертикали). Это довольно упрощенные понятия, но дают понять важную вещь: организация поля в пространстве не зависит от характера самого сигнала. Цифровой или аналоговый, значения не имеет.

Когда говорят DVB-T, DVB-S, GPS, GSM, не стоит пугаться. Поляризация бывает различных видов:

  1. Левая.
  2. Правая.
  1. Вертикальная.
  2. Горизонтальная.

Эллиптическая почти не применяется. И, говоря о стандартах, экзотических методах модуляции и кодирования, знайте, кроме перечисленного выше, не дано. Причем круговая поляризация используется преимущественно спутниками, принимается покупными конвертерами, приёмники не конструируются вручную в силу сложности. Когда нужно понять, как сделать комнатную антенну, единственный вопрос: поляризация вертикальная или горизонтальная? Видите – как просто!

Присутствуют два момента, являющиеся вторичными. Во-первых, это частота, от нее зависимы размеры антенны, согласованные с длиной волны. К примеру, антенна для 1800 МГц ровно вдвое меньше, чем для 900 МГц. Подобным образом транспонируете любую конструкцию. Разумеется, это несколько вольная трактовка, но работает во многих случаях. Увидите, что конструкций множество, большинство состоят из элементарных компонентов. Когда требуется перекрыть большой диапазон, несколько антенн вешаются на одной мачте и согласовываются нужным образом. Вот и подошли ко второму моменту (кроме частоты).

Во-вторых, антенны согласовываются. Для телевидения принят стандарт волнового сопротивления кабеля 75 Ом, а для WiFi – 50 Ом. Если не следовать догмам, часть сигнала начнет теряться из-за отражений. Представим как дорогу: пока ширина одинаковая, транспорт едет бодро, но стоит сузить полосу, образуется затор.

Так ведет себя и мощность в линии, но не останавливается, а начинает «ехать» в обратном направлении. Причем отразится многократно, наводя помехи, ухудшая качество приема. Процесс отражений описывается коэффициентом стоячей волны (КСВ), в идеале равный единице, а измеряется специальным прибором – КСВ-метром. Профессионалам доступны и прочие методики, но для их осуществления понадобится высокочастотные вольтметры и генераторы. Смысл в составлении цепочки из резисторов и антенны с последующим пропусканием колебаний и регулировкой сопротивлений для получения равенства (используйте и мостовые схемы для повышения точности результата).

Как поймать комнатной антенной первый мультиплекс

При появлении слухов про первый мультиплекс моментально нашлись желающие поймать. Говорили про сложные антенны для широких диапазонов: в данном случае не понадобятся навороты. Слово мультиплексирование взято из цифровой техники, означает слияние множества каналов в единый. Вот и в телевидении комнатная антенна поймает многочисленные программы, передаваемые на одной частоте. Это значит, что габариты антенны выбираются единственный раз, а настраивать постоянно не придется. Но в регионах первый мультиплекс передается на различных частотах.

Это значит, что антенна, сконструированная для конкретного региона, может не работать в соседнем городе. Бывают и области, где частота одинакова. Это плохо для транспорта ведь передвигаясь вдоль маршрута, телевизионный приемник потеряет вещание. Поляризация на первом мультиплексе горизонтальная. Это типичное техническое решение для телевизионного вещания. Радио передается на вертикальной поляризации. Это сделано для исключения взаимных помех. Одно вещание не помешает второму.

Самодельная комнатная антенна должна быть сделана для горизонтальной поляризации. Посмотрим, как реализовать на практике, а пока проясним ситуацию с частотой, от нее зависят габариты. Предлагаем посетить сайт ртрс.рф, где помещен раздел контактов. Здесь указаны зоны покрытия по регионам и телефоны ближайших вещательных центров. Даже адреса электронной почты имеются. Понятно, что связавшись с компанией, проводящей оцифровку РФ, можем доподлинно узнать, используемые частоты. Можете задать там и вопросы по желанию.

Теперь определена частота, и комнатная антенна будет просчитана. Конструкций несколько, преимущество в том, что простейшая реализована любителями в считанные минуты. Допустим для определенности, что частота 650 МГц (таблицу каналов можем найти в Википедии, где приводятся частоты звука и изображения).

Посчитаем длину волны по школьной формуле: Л = с/f = 299792458 / 650000000 = 46,12 см

Найдем четверть этого значения, получается 11,53 см. Это длина четвертьволнового несимметричного вибратора, служащего приемником. Для изготовления зачищаем кусок коаксиального кабеля с волновым сопротивлением 75 Ом на участке указанной длины от экрана, изоляцию центральной жилы не трогаем. Отрезаем кабель на 5 см ниже границы очищенной области и выгибаем провод под углом 90 градусов. Приделываем телевизионный разъем, втыкаем в домашнюю плазменную панель, либо цифровую приставку. Кабель, на очищенном участке, должен располагаться горизонтально. Это означает, что самодельная комнатная антенна настроена на горизонтальную линейную поляризацию. Повернем вертикально и поймаем ловить радио на той же частоте.

Как видите, устройство комнатной антенны на самом деле простое. Но конструкция лишена выделенного направления. Потребуется повернуть к станции вещания боком. В комнате луч придет с любого направления, сущность успеха – эксперимент; повертите антенной из стороны в сторону. Гораздо лучших результатов на балконе добьемся при помощи антенны волновой канал, уже рассматривали подробно конструкцию с примером для различных частот. А теперь скажем, что в рассматриваемом случае пригодна и биквадратная антенна, частный случай рамочной. Оную предложил для телевидения в 1961 году Харченко. Это простая комнатная антенна, изготовление из медной проволоки займет считанные минуты. Ориентировать изделие следует вертикально. Зайдите в обзор Антенна для модемов собственными руками, чтобы увидеть примеры расчетов подобных конструкций. Приведены примеры с подробностями и выбором материалов. Разница в том, что у WiFi и 3G поляризация вертикальная, поэтому ориентация «восьмерки» горизонтальная.

Привели не все разновидности комнатных антенн. В оборот вошли, к примеру, логопериодические. Представляется излишним применять подобные конструкции, так как имеются попроще. Встречаются комнатные антенны на площадках, выглядящие как пластиковые квадраты. Можете скопировать подобную из данного раздела. Даже чертежи привели. Отмасштабируем изделие согласно частоте. Надеемся, что теперь изготовление комнатной антенны собственными руками не вызовет сложностей у читателей.

vashtehnik.ru

Комнатная ДМВ антенна своими руками для DVB-T2.

Качественная антенная часть — основное условие КПД любого приёмного устройства. Попытка производителей совместить старые конструкции антенн с современной электронной начинкой приводят к увеличению стоимости комплекта. Учитывая неплохую плотность покрытия DTV, практически во всех городах, изготовить самостоятельно приемную антенну для этого диапазона частот, совсем не сложно. Самодельная  комнатная ДМВ антенна, изготовленная своими руками, обеспечивает отличный уровень приёма каналов цифрового телевидения при минимальном расходе денег.

Для сборки конструкции понадобится:
  • 2—3 часа, знания в объёме школьной программы.
  • Чертёж шаблона на листе формата А4.
  • Два листа плотного картона размерами 28х18 см.
  • Два листа плотного картона размерами 18х18 см.
  • Бытовая алюминиевая фольга.
  • Коаксиальный кабель 1,5 м сопротивлением 75 Ом, для подключения к TV.
  • Стандартный антенный штекер.
  • Термоклей.

Пошаговый алгоритм изготовления.

Подготовка чертежа шаблона.

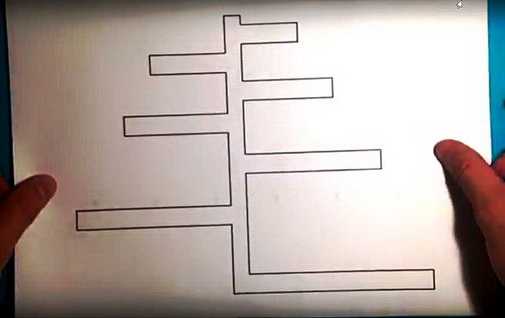

На листе формата А4 вычерчивается шаблон. Ширина всех линий 1,2—1,5 см. Жёсткой привязки к другим размерам нет. Необходимо соблюсти пропорции по длине отрезков «ёлочки», увеличивая длину каждого луча на 1,2—1,5 см, в направлении движения «сверху вниз», пропорционально заполнив чертежом всю плоскость листа.

Изготовление фольгированных шаблонов.

После вырезания ножницами чертежа, получаем бумажный шаблон. Бумажный шаблон накладывается на алюминиевую фольгу, обводится по контуру, вырезается. Необходимо изготовить две одинаковых заготовки из фольги.

Изготовление конструкции.

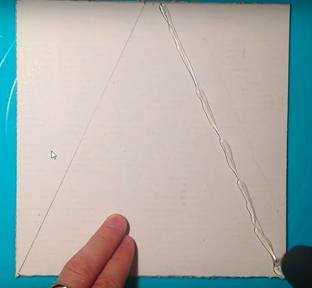

 Наклеиваем обычным клеем-карандашом фольгированный шаблон на каждый из двух листов картона размерами 24*18, размещая «ёлочки» по центру заготовок. Получаем две части конструкции для изготовления самодельной цифровой антенны.

Подготовка антенного кабеля.

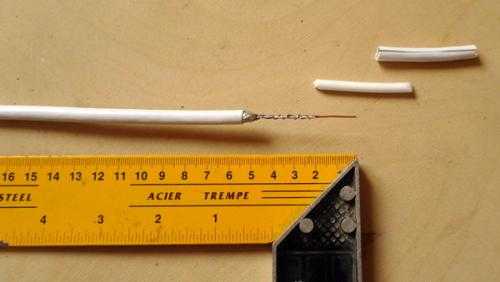

Разделываем антенный кабель, отделив экран от центральной жилы. Длина оголённых концов составляет 4—5 см. Центральная жила будет подсоединяться к одному шаблону, экран — к другому.

Подсоединение.

В нижней части ствола «ёлочки» вставляем в картон 4—5 больших скобок от степлера на расстоянии 5 мм друг от друга, заводим под них центральный провод. Продавив скобки в картон, закрепляем их с другой стороны. Для неподвижности загибаем оставшийся конец провода крючком вверх. Для фиксации место соединения заливается термоклеем. После застывания клея, по аналогии, закрепляем скобами экранную оплётку на другом листе картона. При подсоединении проводов и совмещении листов картона необходимо оставлять зазор между шаблонами в размере 1,0—1,5 см.

Установка антенного штекера.

После разделки противоположного конца антенного провода, устанавливаем на него стандартный антенный штекер для подключения к антенному входу телевизора или DVB-T2 приемника. Коннектор штекера плотно насаживается на экранированную жилу. Центральный провод вставляется в верхнюю часть штекера, с одновременной фиксацией конструкции скручиванием.

Окончательная сборка конструкции.

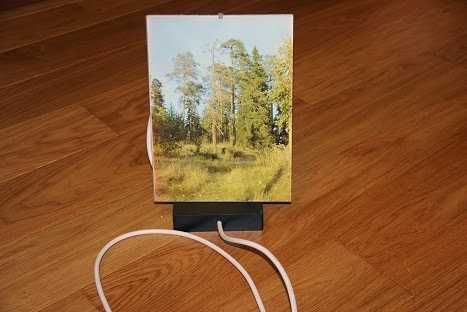

Отмечаем середину в верхней части листа картона размером 18х18 см. Отступаем от центра на 0,5 см вправо и влево. От полученных отметок проводим две диагонали к правой нижней и левой нижней части заготовки. По нарисованным линиям наносим разогретый термоклей. Согнув конструкцию по линиям разметки, наклеиваем её торцами на картон с обеих сторон. В результате получаем готовую конструкцию, которая после высыхания клея сразу подключается к телевизору.

После подключения антенны и автоматической настройки телеканалов, самодельная ДМВ-антенна сразу выдаёт высокий уровень усиления сигнала и отличное качество картинки, превышающее показания выносных антенн. В некоторых случаях для улучшения сигнала, можно поменять местоположение антенны.

bloganten.ru

Простая самодельная антенна для приёма эфирного цифрового телевидения.

   Это самая обычная
рамочная петлевая, самодельная антенна действительно похожа на цифру, на начало отсчёта. Да – это ноль, и эта
величина оправдывает своё название, так как именно такое она имеет усиление,
выраженное в децибелах. Однако, когда вы её сделаете, то убедитесь, что число
ноль в децибелах – это единица в разах, первая величина, которая даст фору всем
ранее купленным антеннам.

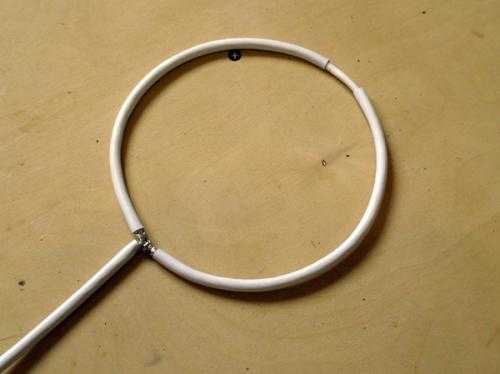

Фото 1. Внешний вид антенны.
Фото 2. Антенна — подставка

«Цифровой» данная
антенна называется ещё и потому, что настроена только на диапазон,  в котором ведётся это вещание, а значит она
узкополосная, и в этом её преимущество, она работает как селективный фильтр,
обеспечивая помехозащищенность приёмнику, а в городских условиях, то есть в
условиях сильных помех такой симбиоз необходим.

 Длина окружности равна длине волны. По классификации это — рамочная
петлевая антенна
,  рамочной же она
будет называться, если  длина  геометрических фигур (круг, квадрат, прямоугольник
и т. д.), в виде которых она может быть представлена, меньше или равна
четвертой части длины волны. Впервые об этой рамочной петлевой антенне,
установленной на миссионерской радиостанции в горах Эквадора, узнали в 1942
году, благодаря радиолюбителю W9L2X.

                                                              Конструкция антенны.

 Потребуется

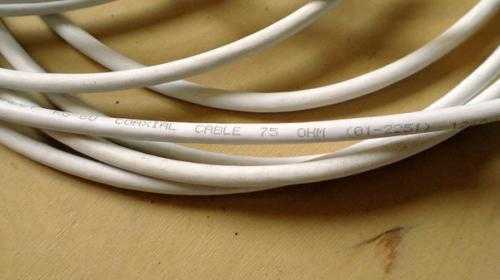

коаксиальный кабель с волновым сопротивлением 75 Ом и штекер. Кабель лучше
выбрать большего диаметра и дополнительно в его экранирующей оплётке должна
быть заложена фольга.  Вместо подставки
антенну можно положить в пластмассовую или картонную коробку или использовать
крышку как подставку.  Соединение с
ресивером  более 1,5 метра делать не
стоит, на этой частоте большие потери.
Длина рамки, сделанной из того же материала,  что и кабель, определяется исходя из частоты
цифрового вещания. Эту частоту для своего региона необходимо узнать. В Москве
цифровое вещание пока идёт на двух частотах: 498  и 546 МГц. Я выбрал среднюю частоту и
определил длину волны, именно такой длины (в метрах) получится рамка.

L рамки (м) =
300 / f (МГц), где f – среднее значение частотного диапазона
цифрового вещания.

 В моём случае средняя
частота составляет 522 МГц. В этом случае длина рамки или окружности будет
равна 0,57 м.

Центральная жила кабеля для рамки не используется.
Разделанный соединительный кабель центральным проводом и оплёткой посредством
скрутки соединяется с концами внешней оплёткой рамки и для надёжности
пропаивается.  Алюминиевая фольга в
скрутке не участвует.

Фото 3. Монтаж антенны.

 Саму антенну
необходимо расположить на диэлектрическом (дерево, пластмасса) основании и по
возможности подальше от ресивера, так как не все приёмники имеют хорошую
экранировку, и способны через антенну затыкаться (терять свою чувствительность)
своим же излучением.

Так же необходимо убедиться в
отсутствии питания на антенном входе ресивера, поскольку рамка короткозамкнутая.

 Мне удалось,
пользуясь моментом, когда запущенный ещё в декабре второй цифровой пакет имел
мощность в 10 раз меньше первого, практически изучить ряд простых  антенн, как самодельных, так и покупных и
сравнить их, чтобы прийти к определённым выводам.  Кастинг выиграла именно эта «нулевая» антенна,
благодаря простоте конструкции и затраченных материалов.

Её параметры.

Диапазон 480 – 590 МГц. Он ограничен значением КБВ = 0,5 (КСВ = 2).
Максимальное согласование, а значит и максимальное КБВ (минимальное КСВ = 1) в центре.

 Но отрицательный
результат, тоже результат, и я приведу несколько образцов антенн, как покупных,
так и самодельных, которые не прошли конкурс.

Фото 4. самодельный
неразрезной вибратор.

Самодельный
неразрезной вибратор
не прошёл конкурс по трудозатратам. В принципе получилась
неплохая антенна, но единственный недостаток – это наличие конденсатора
согласования с емкостью 2,7 пФ.  Любое
согласующее звено вносит потери. Конструктивно конденсатор пришлось сделать из
полоски двухстороннего стеклотекстолита, припаяв одну его сторону к трубке.  Когда в районе 80-х с башни в Останкино
заработал первый  (5-тый) дециметровый
канал, то аналогичные антенны вырезались на печатной плате стеклотекстолита с
использованием подстроечного конденсатора  для согласования.

 Разрезной вибратор  из
медных трубочек
тоже требовал согласования.

 Антенна из пивных
баночек,
изображающих тот же вибратор,  требовала согласования.

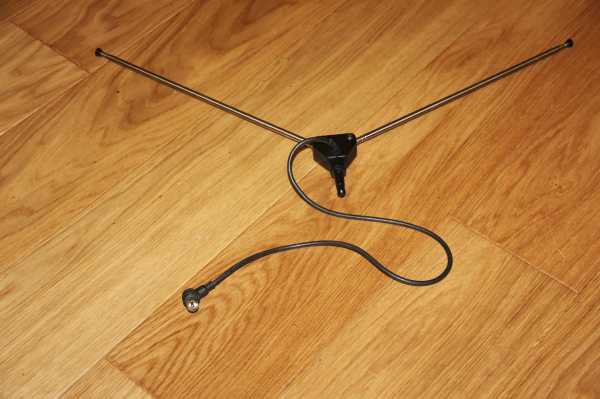

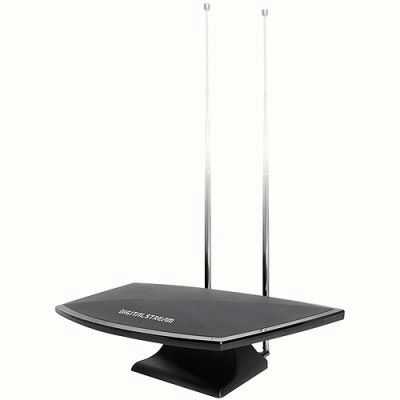

Фото 5. Покупные усики.

На покупные усики, в
месте проведения конкурса, второй цифровой пакет не принимался.

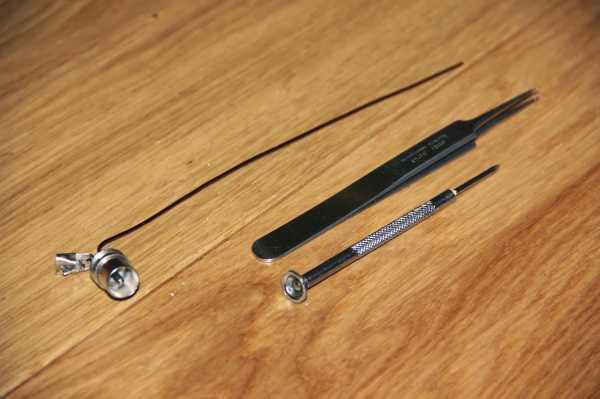

 Медная проволочка
диаметром 1 мм, равная 1 \ 4 длины волны помалкивала на 2-х цифровых каналах,
это даже заметил экран, впервые выдав надпись «нет сигнала». Аналогично вели себя
гвоздики и пинцеты.

Фото 6. Приёмник их
не воспринимал.

 Конкурс проходил в 15
км от телевизионной башни, на первом этаже, в отсутствии прямой видимости
(плотная застройка), в 3,5 метра от ближайшего окна.   Телевизионные сигналы переваривал приёмник HD DVB-T2 GL100 фирмы GLOBO.

 Теперь у меня есть
образец  для сравнения, та самая рамка,
от которой я начну отсчёт в изготовлении самодельной направленной  антенны для дальнего приёма телевидения. Это
первый виток  однозаходной 10-витковой
спиральной антенны, которую я планирую сделать для дачи, и если верить
расчётам, то такая антенна будет иметь усиление более 10 дБ.

 Однако подвешенный на
высоком шесте «самогонный аппарат» длиной в 1 метр, нечто похожее, на то, что
было в зубах у Барбоса в кинокомедии Леонида Гайдая «Самогонщики» никому не
суждено будет увидеть, поскольку я имею возможность расположить устройство под
прозрачной для радиоволн крышей.

 «Крепитесь люди,
скоро лето».

Работы на лето — невпроворот!!!
Самодельная спиральная антенна для приёма эфирного цифрового телевидения. Дополнено летом.

Дополнено несколько дней спустя.

Возможно, здесь есть связь
с открытием Олимпийских игр в Сочи.

Фото 7. Направленная антенна из двух рамок.

 Параметры антенны
можно улучшить, если применить ещё одно кольцо и соединить коаксиальным кабелем
  (L кабеля = L кольца / 4, в нашем случае величиной 0,14 м). На этом же расстоянии выставить
сами кольца в одну линии, параллельно друг другу. Новым пристроенным кольцом
направить в сторону телецентра. Я назвал эту антенну направленной петлевой рамочной фазированной.
 В литературе можно встретить  другие названия подобных антенн: волновые рамочные антенны с
активным рефлектором, волновые направленные антенны «сплошного» питания.  Справочное пособие «Антенны. Том 1». Издание
11, переработанное.  Антенны КВ
диапазона. Глава 15.4. Волновые рамки с рефлектором. Автор Карл Ротхаммель.

 Нечто подобное я уже творил в «Самодельных конструкциях антенн для УКВ диапазона. Часть 2».  По затратам эта антенна получилась намного
проще, чем из разрезных вибраторов.

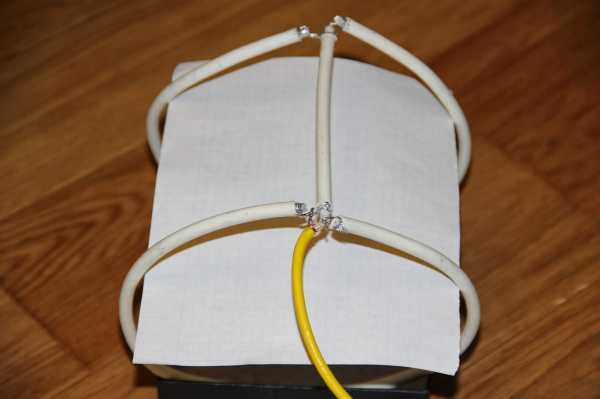

Фото 8. Вариант распайки коаксиальных кабелей.
Желтый соединительнй кабель имеет
сопротивление 50 Ом.

  У такой антенны реальный коэффициент усиления
возрос до 5 дБ (в теории будет все 6 дБ), диаграмма направленности стала
острой, несколько сузился диапазон согласования (490 — 550 МГц), причём на центральной частоте
КБВ практически равен 1. Вообще неплохо получилось. Через железобетонную стену
торца дома и прилегающий угол соседнего дома, с первого этажа антенна хорошо
видит телецентр, находящийся в 15 км прямой видимости. Короче комнатная
антенна, даже на окно не надо ставить.  Думаю это ещё не предел, здесь главное вовремя
остановиться, а то уже получается эмблема Олимпийских игр.
  Напомню, что конструкция из двух колец (рамок,
вибраторов) представляет вариант фазированной антенны. В теории, а теперь я
могу сказать практически, её коэффициент усиления на 1 дБ больше, чем у антенны
типа волновой канал с таким же количеством элементов, где второе кольцо служит
рефлектором.

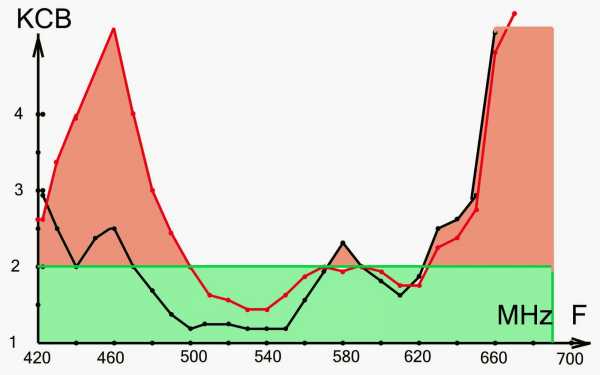

 Рис. 1. Чёрный график – фазированная антенна из двух колец. Красный
график – одно кольцо.

Длина колец 57 см, расстояние между кольцами 14 см. Антенны
сделаны из жёсткого коаксиального кабеля.

 На графике
представлены значения КСВ (коэффициент стоячей волны) антенн в зависимости от
частоты. Зелёный фон – оптимальный коэффициент согласования. Чем меньше
значения КСВ, тем лучше антенна согласована. Измерения проводились с помощью
высокочастотного генератора и самодельного КСВ-метра.

  Аналогичный вариант двухэлементной антенны
можно сделать с использованием сетевого силового провода с диаметром от 2 мм и
более. В этом случае отрезок коаксиального кабеля равный расстоянию между
рамками я тоже сделал из проводов, изобразив нечто подобное двухпроводной линии
с сосредоточенными постоянными. Вроде неплохо получилось. Параметры антенны не
изменились. Я сделал, таким образом, два образца и сравнил их показания на
приборе.  Очень хорошая повторяемость.
Рамки первоначально сделал в виде прямоугольников со сторонами 11, 5 и 16 см,
но внешне антенна не понравилась, и я дополнительно добавил рёбра, немного
согнув середины сторон, получилось похоже на соты. Это придало устойчивость
антенне и своеобразие формы. В конструкции использовался медный провод  в изоляции с диаметром проводника 2 мм. Длина
проводов  55 см и 82,4 см. В этом
варианте также используется 50-омный коаксиальный кабель длиной 1 метр. В месте
соединения рамок применил кольцеобразную скрутку с последующей пайкой.
 Судя по последним комментариям,
проволочная антенна вызвала интерес благодаря простоте конструкции и неплохим характеристикам.
Поэтому я решил дополнить сборку антенны фотографиями, облегчающими процесс
изготовления.

1001
1010
1011
1100
1101
1110
1111
10000




Рис. 2. Эскиз распайки
 коаксиальных кабелей.



Фото 9. Направленная антенна из
проволочных рамок.

                              Коллекция самодельных антенн.

Фото 10. Антенна установлена в производственном помещении. Принимает
отраженный сигнал (3 мультиплексных пакета, 30 каналов). Если вынести антенну
за окно (стеклопакет) уровень сигнала резко возрастает. Конструкция антенны из
толстого коаксиального кабеля. Используется усилитель на одном транзисторе.

Фотографии своей
самодельной антенны предоставил Сергей. Такая антенна выполнена из отрезков жесткого
коаксиального   50-омного кабеля. В городских условиях: второй этаж, плотная застройка,
отсутствие прямой видимости, только эта антенна обеспечивает приём. Испробованы
были 3-и вида активных покупных комнатных антенн.

dedclub.blogspot.com

Всеволновая антенна своими руками для телевизора. Необычные идеи — телевизионная антенна своими руками.

На сегодняшний день большой выбор различных антенн для телевизора, всегда имеется возможность приобрести именно то, что требуется. Но бывают такие случаи, когда подобное устройство необходимо очень срочно, к примеру, после грозы либо на даче, а до магазина еще дойти нужно.

Тогда на помощь приходят умелые руки, смекалка и некоторое количество исходного материала. С целью просмотра телепередач лучше телевизор подключать к антенне спутникового телевидения. В городе альтернативой считается кабельное телевидение.

Бывают случаи, когда невозможно оплатить услуги, которые вполне можно получить и бесплатно, только в худшем качестве, а также меньшем объеме. Реализация такого желания возможна при подключении телевизора к индивидуальной антенне.

Изготовление в домашних условиях

В качестве примера, попробуем изготовить автомобильную ТВ антенну своими руками. Сложность заключается в том, что корпус автомобиля постоянно находится в движении.

Задачей является сделать автомобильную антенну таковой, чтобы она:

  • не вызывала нареканий сотрудников ГИБДД из-за доработки корпуса;
  • могла стать прямо в салоне;
  • обеспечила надежный прием на частоте радиосвязи;
  • имела высокий КПД.

Итак, можно использовать рамочную конструкцию, прокладываемую под уплотнителем заднего стекла автомобиля. Естественно, она немного заужена кверху и имеет не совсем те размеры, которые нужны, поэтому в центре располагается конденсатор, которым осуществляется настройка антенны в резонанс на требуемом канале.

Кабель припаивается с той стороны, где провод обрезан. С противоположной стороны разрыв не допустим.

Подключение антенны происходит через разъем, используемый связным оборудованием. Кабель должен иметь небольшую длину, его нужно брать по возможности меньше. Если возможно оборудование поставить у заднего стекла, то так и нужно сделать.

Самая простая ДМВ модель

Для начала необходимо сделать четвертьволновый вибратор из коаксиального кабеля. Для этого находится частота приема. Сопротивление четвертьволнового вибратора приближается к 40 Ом. Это учитывается при согласовании или просто втыкается в ресивер цифрового телевидения, предварительно приделав f-разъем либо другой нужный коннектор.

Зачищается лишь внешняя оболочка и экран. Четвертьволновый вибратор располагается горизонтально для наилучшего приема. Эта конструкция проста в изготовлении и под силу даже школьнику.

Это наиболее простая ДМВ антенна, которая производится своими руками. Не стоит ожидать от нее больших подвигов и не нужно устанавливать такую на крышу. Это устройство не наружного применения, но оно способно усиливать прием на обычный ресивер.

При отсутствии времени долго что-либо мастерить, стоит попробовать именно этот простой способ.

Комнатный тип

Из этого видео, вы узнаете, как сделать простейшую ДМВ антенну, своими руками. Приятного просмотра, мотайте себе на ус!

Если вы живете далеко от телевизионной вышки, то комнатная телевизионная антенна вполне подойдет для приема телевизионного сигнала. Конструкция данного типа проста и для изготовления не потребует специальных знаний.

Для изготовления такого варианта улавливателя сигнала потребуется 70 см медного провода (диаметр 2-3 мм), двухсторонний стеклотекстолит, коаксиальный телевизионный кабель (1,5 м) и F-штекер.

Необходимо подобрать отрезок провода из меди диаметром 2-3 мм и длиной 70 см. Здесь хорошо подойдет одножильный провод из меди для прокладки электропроводки.

При наличии нескольких проводников в кабеле требуется аккуратно отрезать один проводник вдоль канавки, стараясь не принести вреда изоляции. Для работы антенны изоляция не нужна, оставляется лишь для эстетического вида. Подходит и алюминиевый провод, но к контактам платы он присоединяется при помощи резьбового соединения.

Стоит обратить внимание, что гайка не должна прикасаться к экранирующей фольги трансформатора, в противном случае требуется проложить изолирующую шайбу либо подрезать фольгу. При использовании провода без изоляции, можно надеть на него для красоты хлорвиниловую трубку.

Затем провод следует согнуть в кольцо, диаметр которого приблизительно 220 мм. В этом случае высокой точности не потребуется. Для этого подойдет оправка в виде ведра от краски либо другая круглая емкость примерного размера.

При наличии кольца для антенны можно приступать к производству печатной платы трансформатора. Делается она из стеклотекстолита либо гетинакса фольгированного с 2-х сторон.

Пример комнатной ТВ антенны

Если невозможно сделать химическим способом печатную плату, то можно сделать ее и механическим.

С этой целью требуется удалить лишние участки фольги, оставить только

comuedu.ru

Самодельная комнатная антенна для цифрового тв

Простая комнатная антенна для цифрового ТВ за 10 минут своими руками

На днях сделал отличную антенну для приема цифрового телевидения в формате DVB-T2 всего и потратил при этом около 10 минут времени. Сделать такую антенну сможет абсолютно любой человек. Понадобится только сам антенный кабель нужной длины, разъем для подключения к телевизору, линейка и кусачки.

Всё, что понадобится для изготовления антенны

На конце антенного кабеля необходимо на 5 см очистить от изоляции оплетку кабеля и центральную жилу, после чего скрутить их вместе.

Далее необходимо отступить от места скрутки 22 см и вырезать на кабеле внешнюю изоляцию и оплетку на участке длиной 2 см. От этого места отступить снова 22 см и на участке кабеля длиной 1 см убрать только изоляцию, не повредив оплетку.

Теперь аккуратно и плотно накручиваем конец кабеля, на котором делали скрутку, на очищенный участок длиной 1 см. На другой конец кабеля устанавливаем разъем для подключения к ТВ и антенна для приема телевизионного сигнала в цифровом формате DVB-T2 полностью готова!

Я разместил данную антенну на окне, просто накинув на ручку, и телевизор с легкостью нашел 21 канал! Нужно заметить, что до передатчика по прямой минимум 30 км, однако качество сигнала отличное! Если же такой тип антенны вам не подойдет, то попробуйте сделать антенну вот по этой инструкции.

Надеюсь, информация в статье была для вас полезной!

Источник: zen.yandex.ru

Комнатная антенна из куска кабеля. Делается за несколько минут и ловит цифровые каналы DVB-T2

Такую самодельную антенну можно сделать как говорится «на коленке», в походных условиях и всего за 5 минут. У кого-то уйдет чуть больше времени, потому что потребуется аккуратность и кусок кабеля. У меня был такой китайский и он прекрасно подошёл.

Отмеряем примерно 5 см и снимаем изоляцию.

Отводим оплетку и снимаем изоляцию с центральной жилы. После этого скручиваем оплетку и жилу вместе, у нас получится вот такой хвостик.

Пошли дальше. Отмеряем 22 см – это будет первый рез изоляции.

Потом делаем второй рез, отступив 2 см. Изоляцию снимаем, оплетку на этом участке тоже удаляем. Выглядеть это будет вот так:

Дальше отмеряем еще 22 см

… и снимем изоляцию на длину всего 1 см, при этом оплетку не трогаем! Получится вот такая картинка:

Всё готово для завершения, но напоследок я покажу всю заготовку целиком:

Теперь этот подготовленный кабель нам надо согнуть в кольцо и плотно обмотать наш «хвостик» с сантиметровым участком открытой оплетки, вот так:

Это и есть антенна, которая выручит в походных условиях, в командировках, при ремонтах, переездах – в тех случаях, когда нужно быстро и почти бесплатно (изготовление требует лишь куска кабеля) поймать цифровой (DVB-T2) сигнал.

У себя сделал такую, местные частоты 480-520 мГц ловит отлично, уверен, что в любом регионе РФ подойдет.

Источник: zen.yandex.ru

Примитивная комнатная антенна из банок

Оригинальным хотя далеко не самым эстетичным вариантом антенны будет применение пустых алюминиевых банок, зачистив концы коаксиального антенного кабеля, его можно припаять центральной жилой к одной банке, оплеткой ко второй банке.

Смотрится конструкция несколько странно, но что удивительно – работает, и при небольшом удалении от источника способна обеспечит приемлемое качество сигнала. Такая цифровая антенна своими руками, может говорить либо о приверженности хозяина принципам Гринпис, либо о его скупости.

Как сохранить качественный сигнал?

После установки антенны зачастую совершается еще целая череда ошибок, которые портят сигнал даже при правильно настроенном уловителе.

Разберем чего не стоит делать и где скрываются нюансы процесса:

1. Антенна должна находится на максимальном удалении от громоздких металлических предметов.

2. Антенный кабель необходимо использовать сопротивлением 75 Ом и не сэкономить на его качестве.

3. Если кабель пролежал на даче уже десяток лет без использования, его лучше не применять.

4. Важно чтобы провод сигнала шел свободно, без заломов и натяжений.

5. Кабель не стоит разрывать а затем заново спаивать или соединять переходниками , это точно повлияет на сигнал в худшую сторону.

6. Моток лишнего кабеля висящий на стене после того как взяли «с запасом» и лень было обрезать, также не самое лучше решение.

Источник: zen.yandex.ru

hdroliki.ru

Телевизионная антенна для дачи своими руками: как сделать

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самодельная антенна из пивных банок с флюгером

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Заводская дециметровая антенна

Но для этого придётся учесть несколько несложных нюансов:

  1. Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.

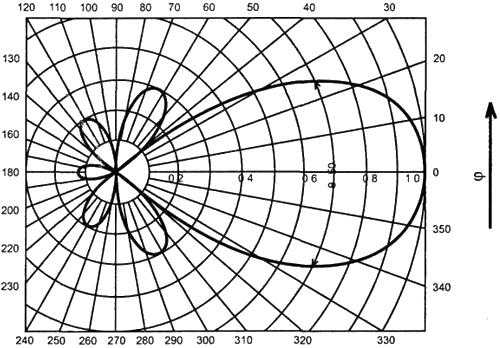

    КНД телевизионной антенны

  2. Электрические параметры антенны должны сохранятся в естественном виде, а не приводиться к приемлемому путём инженерных ухищрений.

    Простая телеантенна с вибратором, фидером и подставкой

  3. Чем более гладкой будет амлитудно-частотная характеристика антенны, тем чётче и сильнее будет сигнал.

    АЧХ телевизионной антенны



Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

  1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

Схема универсальной всеволновой телеантенны

  1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

Направленная логопериодическая антенна

  1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

ДМВ зигзагообразная антенна для дачи

Тонкости изготовления телевизионных антенн

Самодельная спиральная антенна»

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Коаксиальный (антенный) кабель

Для изготовления антенны и её кабельного подключения желательно использовать:

  • паяльник мощностью не более 40 Вт;

    Паяльник 25 Вт

  • легкоплавкий припой;

    Легкоплавкий припой d0,8

  • флюс-пасту вместо канифоли.

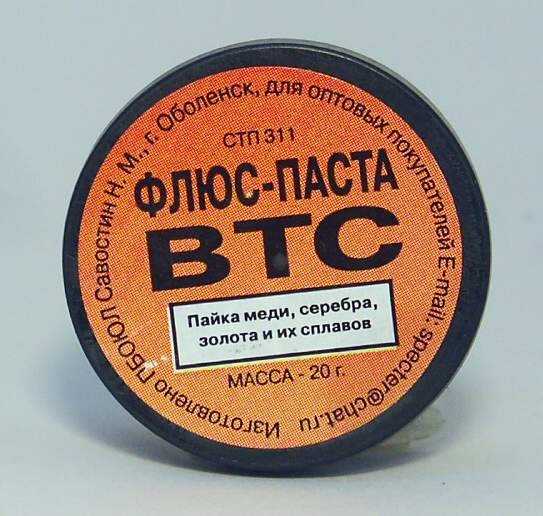

    Флюс-паста для пайки меди



Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

Заводской антенный усилитель

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Всеволновая антенна из пивных банок

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

  • антенный кабель;
  • несколько жестяных банок;
  • саморезы;
  • штекер;
  • изолента;
  • отвёртка;
  • деревянная рейка;
  • медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

Оптимальное расположение элементов ЧНЗ-антенны

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Схема простейшей всеволновой антенны

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Схема веерной антенны

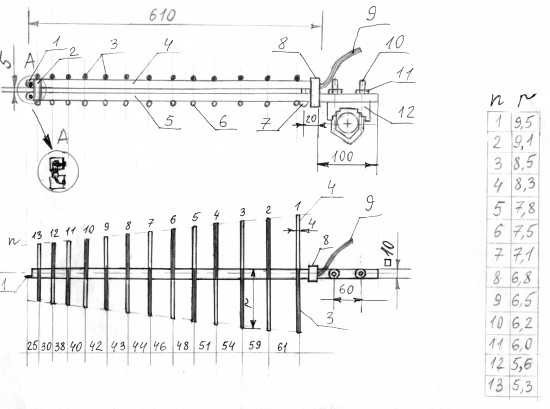

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

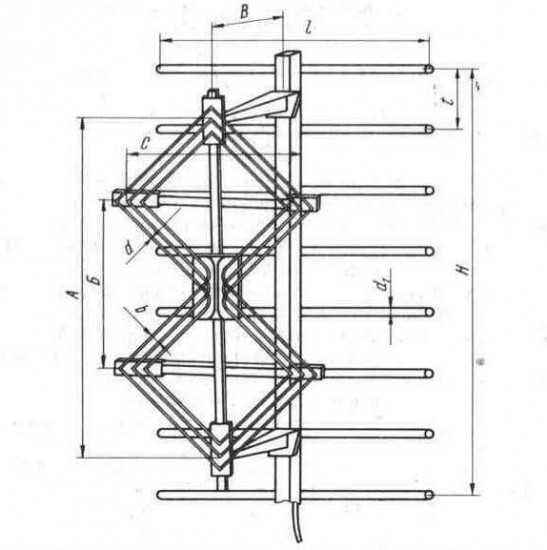

Зигзагообразная антенна с рефлектором

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

  • штанга;
  • полотно проволочное;
  • металлические пластины для крепления полотна;
  • поперечные рейки;
  • диэлектрические пластины и прокладки;
  • крепёжная плата;
  • фидерная линия;
  • пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

[wonderplugin_gridgallery id=»16″]

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

dm-st.ru

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *
