Строительство печи всегда требует аккуратности и соблюдения всех технологических требований. Особенно это касается конструкции для бани, так как печка считается ее самой главной деталью.
Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:
Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.
Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.
В парилке всегда располагают цельные камни, с округленными боками.
Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.
Поэтому в сауне всегда поддерживается влажность не больше 5–15%.
В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.
Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.
Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.
Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.
Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.
Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.
Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.
Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.
Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.
Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.
Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.
Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.
Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.
Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.
В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.
Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.
Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.
Важно! Чтобы построить печь, лучше взять толстый листовой металл. Конструкция будет устойчивой, ее не поведет от сильного нагрева. Она будет выделять намного больше тепла.
Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.
Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.
Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».
К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.
Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.
Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.
Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.
Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.
Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.
Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.
Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.
Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.
По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.
Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.
Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.
Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.
Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.
Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.
Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.
Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.
Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.
Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.
На фотографии показаны варианты такой установки бака.
Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.
Похожие статьи:
pechnoedelo.com
Содержание:
В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.
Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.
Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок. Достаточно часто походная баня с печкой делается самостоятельно.
Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.
В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС . Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку. Печи для бани с закрытой каменкой достаточно эффективны.
Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.
Решить эту проблему можно двумя методами:
Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.
При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.
Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.
Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.
Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.
Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.
Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.
Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.
Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.
Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.
Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.
Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане, и как это исправить.
После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.
Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.
Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.
Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.
Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.
Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок. У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.
Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.
Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.
Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.
При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.
Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.
Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае, у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.
Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.
banyaspec.com
Поскольку покупка фабричного изделия от производителя с мировым именем – дело весьма затратное, многие наши соотечественники предпочитают самодельные печки для бань. Если внимательно изучить конструкцию такой печи, то становится ясно, что никаких особо сложных деталей в ней нет. А потому изготовить ее своими руками можно при наличии минимальной сноровки.
В разделах нашей статьи мы расскажем о том, как делаются металлические и кирпичные самодельные печи для бань.
Схема и габариты самодельной конструкции
В большинстве своем самодельные печки для бани представлены стальными и кирпичными моделями. Конечно, встречаются и оригинальные конструкции, использующие фабричные детали (например, цельнолитые чугунные топки), но они являются скорее исключением, а потому рассматривать их мы не станем.
Металлическая печь из стальных труб – самое простое устройство. Для его изготовления нам понадобится отрезок стальной трубы или толстостенной бочки, а также сварочный аппарат и болгарка.
Обратите внимание! Наличие навыков работы со сваркой является обязательным, поскольку от герметичности и прочности сварных швов напрямую зависит, насколько эффективной и долговечной будет наша самодельная печь в баню.
Итак, если стальная модель нам по душе – приступаем к планированию работ:
Устройство стальной модели – один из вариантов
Совет! Для самодельных разновидностей лучше сделать запас по мощности, поскольку их производительность обычно бывает несколько меньше, чем у фабричных образцов.
Когда все материалы закуплены – можно начинать изготовление конструкции своими руками.
Самодельная печка для бани из стальной трубы изготавливается по такому алгоритму:
Вырезаем отверстия
Каменка из прутьев
Обратите внимание! Проверяем качество и герметичность швов, поскольку при протекании бака возможно затухание печи и отравление угарным газом.
Топку с каменкой и бак привариваем друг к другу. Для более прочного соединения частей можно по периметру закрепить стальные полосы или же муфту из металлического листа. Дымоход пропускаем через водонагревательный бак и привариваем к днищу максимально герметично.
Трубы для дымохода
Самодельные железные печи для бани монтируются довольно просто.
Однако к некоторым рекомендациям все же стоит прислушиваться:
Установленная конструкция
Кирпичные модели банных печей более сложны в проектировке и сооружении. Мастерством печной кладки нужно овладевать не один год, и желательно под руководством опытного мастера.
И все же, если вы считаете, что имеющихся навыков хватит, то попытаться сложить каменку для небольшой бани можно.
Для того чтобы конструкция была максимально стабильной, под нее необходимо уложить качественный фундамент.
Для поддержки массы конструкции в полтонны или более основание нужно обустраивать примерно по такой схеме:
Фото котлована под основание
Совет! Габариты фундамента делаем ровно на полкирпича больше габаритов конструкции.
Залитый фундамент
Самодельные печки в баню кладутся по такой схеме:
Порядовка кирпичной печи небольшого размера
Закладываем дверцы
Обратите внимание! Если габариты дверцы не совпадают с габаритами кирпича, то блоки можно немного подпилить.
Укладка колосниковой решетки
Совет! Чтобы получить максимальную температуру при минимальном расходе топлива, банная печь может быть оборудована комбинированной засыпкой – галька или базальт вперемешку с чугунными литыми шарами.
Готовая конструкция с декоративной облицовкой
Уложенную печь следует оштукатурить глиняным раствором (одна часть глины на полторы-две части песка). Не так давно мастера отдавали предпочтение смесям с добавлением асбеста, но канцерогенные свойства этого материала делают его использование нежелательным.
Самодельные банные печи могут быть изготовлены по разным технологиям. Выше приведены лишь самые простые варианты, которые могут быть реализованы начинающим мастером (см.также статью «Чертежи печи для бани из металла: простейшие конструкции»).
Если же вы хотите сделать более сложную модель, советуем внимательно изучать дополнительные источники информации, и в первую очередь — видео в этой статье.
9ban.ru
Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.
Печь для бани своими руками
Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной. В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.
Содержание статьи
Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.
1. По материалу изготовления
Кирпичные банные печи создают в парилке особенно благоприятную атмосферу
С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.
Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.
— Ее установка не занимает длительного времени и не потребует много места.
— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню.
— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.
— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п.
Металлические печи намного проще в монтаже
В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.
Дополнительная информация о печах от StroyDay.ru:
Рекомендуем Вам прочитать материалы по строительству печи шведка своими руками, возведению печи голландка — здесь, печь своими руками из металла — вот здесь.
Кроме этого, считаем, что Вам будет полезна информация о том, как обложить печь из металла кирпичем — тут.
Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.
Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже, то есть процесс возведения стенок достаточно прост.
Комбинированный вариант — металлическая печь, обложенная кирпичом
Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.
2. По используемому энергоносителю
Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.
Для бани оптимальным топливом были и остаются дрова
Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.
3. По расположению топки
И кирпичные, и металлические банные печки могут иметь разные компоновки:
Печь вместе с топкой полностью расположена в парной
В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.
Дверца топки может быть вынесена в соседнее помещение
С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.
4. По способу нагрева каменки
Наконец, банные печи различаются по способу нагрева камней.
Печка постоянного нагрева с наружной каменкой
Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.
По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.
Похожие материалы на нашем портале
Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.
Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.
Схемы таких простейших печек периодического действия будут рассмотрены ниже.
В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания
Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.
Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.
Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.
Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:
Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.
Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.
Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м3.
Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:
К слову, дымоход в любой момент можно разобрать для очистки.
В комплектацию к устройствам входят:
Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.
Рассматриваемая модель оснащена:
Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:
Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.
Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.
Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.
Вариантов металлических банных печей – бесчисленное множество, и, по большому счету, любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.
Один из простейших в изготовлении вариантов печки периодического нагрева
Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист толщиной порядка 5 мм (сталь Cт3). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.
В идеале лучше использовать чугунные колосники
Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок, который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.
Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.
Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.
Еще один вариант печки открытого типа, который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.
Металлическая печь с внутренней кирпичной кладкой
Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.
Простейшие дверцы топки и поддувала
Соорудить такие печки из металлического листа или иных доступных материалов еще проще.
Достаточно простая печка из металлической трубы
На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.
Сама полость трубы разделена на два отсека колосниковой решеткой. Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.
Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.
Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.
Изогнутое колено дымохода значительно увеличит теплоотдачу на каменку
Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

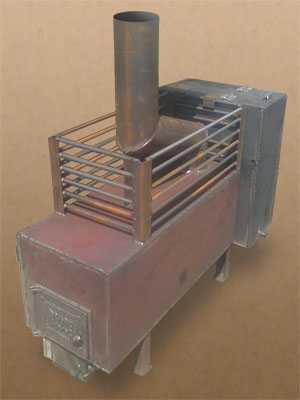

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.
Варианты размещения водогрейных баков на корпусе печки
При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.
Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.
Водогрейный бак-теплообменник, устанавливаемый на дымоходный канал
Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет трубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.
Может Вас это заинтересует
Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.
Кроме этого рекомендуем Вам почитать статью про отделку камина.
Такие баки могут сами по себе иметь достаточный объем, либо служить лишь теплообменником и подключаться к основному водному резервуару.
Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.
Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.
Фундамент для банной печки
Поверх фундамента обязательно устраивается кирпичная кладка
Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.
От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером» – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.
Изовер — отличный материал для термоизоляции стен бани в месте установки печки
Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.
Один из вариантов обкладки железной банной печи кирпичом
Подробнее об этом процессе можно узнать из специальной статьи нашего портала. Здесь же – только несколько важных замечаний:
Примерная схема обкладки металлической каменки кирпичом
Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.
Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться на 80 — 100 кг.
Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.
Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.
Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства
Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.
Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.
Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.
Схема правильной укладки камней
Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.
Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.
Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.
stroyday.ru
Когда говорят про самодельные печи для бани, имеют в виду обычно изделия из металла, ведь кирпичные промышленно изготавливать так и не научились, так что это — в любом случае ручная работа. Хоть кирпичные агрегаты и хороши для бани, но при современном ритме жизни пол дня ждать, пока парилка наберет требуемую температуру и «настоится», не все могут (или хотят). Мы привыкли уже получать все быстро и сразу. Час-два — это тот максимум, который по времени мы можем подождать до начала процедур. Вот потому металлические печи и потеснили кирпичные, хотя безусловно, и они тоже имеют своих поклонников, но в данной статье будем говорить исключительно про металлические или симбиоз — металлический сердечник в кирпичном саркофаге.
Самодельные печи для бани, может и не красивы, но надежны
Содержание статьи
Если говорить об эстетической стороне вопроса, безусловно, заводские красивее. Хотя эстетика для каждого своя, но в общем фабричные изделия смотрятся аккуратнее. Также надо сказать, что серьезные производители постоянно проводят исследования, дорабатывают старые модели, разрабатывают новые. Если печь вы уже купили, вас это вряд ли каким-то образом может радовать, но если только присматриваете печь, это может оказаться полезным — доработанные модели, обычно, действительно лучше прототипов. А еще некоторые новые разработки являются опцией и могут устанавливаться на любые агрегаты, порой, даже другого производителя.
Классический дизайн фабричных печей для бани/сауны
Есть, естественно, у фабричных печей минусы. Самый первый — хорошие печи имеют высокую цену. Второй недостаток — часто их делают из тонкого металла. И именно такие печи обычно и находятся в сегменте бюджетных печей. А тонкий металл в банях прогорает быстро. Третий недостаток — вы вынуждены подстраиваться под имеющуюся конструкцию. Если печь приобретается в процессе стройки это нестрашно, но вот если она меняется, это может стать проблемой. Придется искать агрегат с такими же габаритами или перестраивать/переделывать помещения.
Плюсом самодельных банных печей является их надежность. Варятся они обычно «для себя», а если на продажу, то чаще тоже «как для себя», поэтому используется толстый металл — уж точно не тоньше 6 мм. К положительным моментам отнести можно и относительно невысокую цену, особенно если варить металл вы умеете сами. Не всем нравится внешний вид, он точно на любителя, но часто эти печи прячут за кирпичным экраном, так что внешний вид важен далеко не всегда.
Внешний вид — не самая сильная часть самодельных печей для бани
Что касается новшеств и доработок, то их обычно заимствуют у заводских разработок. Народным умельцам не надо моделировать процессы при помощи сложных программ. Они глянули в магазине на готовое изделие или даже на фото, и уже имеют представление о том, как устройство работает, что дает, и как его сделать. Не все, конечно, способны на это, но многие. Так что и интересных технических решений в самодельных печах тоже достаточно.
Печи для бани варят не только из листового металла, но и из толстостенных труб большого диаметра, из газовых баллонов, бочек, даже из колесных дисков.
Из чего лучше? Однозначно сказать сложно, у каждого из материалов есть положительные и отрицательные стороны. Так при использовании труб, бочек, баллонов и т.п. сводится к минимуму одна из главных проблем сварных печей — разрушение швов. Именно в швах чаще всего начинается прогорание и разрушение металла. На производстве эту проблему обходят, делая верхнюю часть топки гнутой, без сварных швов. В условиях обычной мастерской, вряд ли вы сможете сможете согнуть металл толщиной 6-8-10 мм. Печь для бани из трубы или баллона — и проблема решается автоматически: швов минимум.
Один из вариантов самодельной печи в баню
Еще один плюс использования трубы, баллона — топка почти готова, остаются небольшие доработки. Следовательно, времени на изготовление требуется немного. Еще плюс — необходимый минимум швов в состоянии сделать даже не самые опытные сварщики. Это также повышает популярность печей из газового баллона или трубы.
С другой стороны, вы ограничены имеющимися габаритами и вынуждены располагать все части в уже имеющемся объеме. Тоже касается размеров — вы вписываете те габариты, которые имеются. С это точки зрения у листового металла преимущества: вы сами задаете геометрические параметры печи, подстраиваясь под условия в парилке и/или комнате отдыха.
Чтобы хорошо понимать ключевую разницу между печами для бани и сауны, надо просто хорошо представлять себе кондиции воздуха, при которых парятся в одном и другом случае.
Сауну у нас еще часто называют суховоздушной. Это потому, что в сауне парятся при высоких температурах — 80°C и выше, иногда и выше сотни. При такой температуре высокая влажность невозможна — просто получите ожог. Она находится в пределах 5-15%. Задача самодельной печи для сауны — быстро и эффективно поднять температуру до требуемого значения. Эту задачу и преследуют при разработке конструкции: улучшают конвекцию (движение воздуха) вдоль стенок, чтобы тепло быстро разносилось по помещению. Так как большая влажность не нужна, каменку делают небольшой и открытой — она обычно находится над топкой. Температура нагрева камней в этом случае — порядка 200-250°C. Этого достаточно, чтобы испарить ковшик воды, а больше и не нужно — и так будет слишком жарко.
На корпус приваривают конвекционные пластины
Для более быстрого прогрева на корпус печи наваривают дополнительные ребра. Так увеличивается площадь, которая отдает тепло, парилка нагревается быстрее. Но чтобы все происходило еще динамичнее, вокруг корпуса ставят экран-конвектор. Он находится от корпуса на расстоянии 1,5-2 см. Вверху и внизу он с корпусом не соединяется, остается зазор. В него затягивается более холодный воздух возле пола, поднимается вдоль стенки, отбирает часть тепла и уносит его через верхний зазор в помещение. Этот процесс называется конвекцией, а печи — конвекционными.
В русской парилке требуется создать совсем другую атмосферу. Температура должна быть в районе 50-60 °C, кратковременно может подниматься до 70°C, и то считается, что парилку перетопили. При этом влажность должна быть высокой — 50-60%, а стены — прогретыми. При таком условии тоже активно выделяется пот, но нагрузка на организм при этом далеко не такая серьезная, как в сауне.
Чтобы решить задачи, которые стоят перед банными печами, ее конструкция должна быть иной. В первую очередь, необходима очень хорошо нагретая поверхность, с которой можно получить большой объем пара. Количество выливаемой за сеанс воды исчисляется литрами, и всю ее требуется испарить. Причем не просто превратить в пар, а в пар мелкодисперсионный (из очень маленьких капелек), сухой и легкий. При правильной организации парилки (какой она должна быть читайте тут) пар собирается вверху, под потолком. Именно там — самая высокая температура. Этот пар «достают» из-под потолка вениками и гонят вдоль тела, вызывая те самые приятные ощущения.
В закрытой каменке камни нагреваются сильнее
Для образования пара в основном используют камни. Но складывают их не поверху печки, как в печах для саун, а внутри топки, в закрытом или открытом ящике — каменке, который греется на огне. Объем камней,В принципе, чем больше тем лучше, но только с тем условием, что у печи достаточно мощности нагреть и парилку и каменку до требуемых температур. Хотя с самодельными печами обычно наблюдается переизбыток мощности, а не ее недостаток.
Чаще каменка закрытая, при открытой вместе с паром вылетает сажа и копоть, а это не совсем то, чего хочется… Чтобы удобнее было поддавать пар в камни внутрь вставляют трубку, через которую и наливают воду.
Одна из удачных моделей паровых пушек
Эти устройства называют еще паровой пушкой. Потому что при подаче воды раздается громкий звук, очень похожий на выстрел. Кстати, руку надо сразу отдергивать, пара, может быть и не видно, если он действительно очень мелкий, но температура подскакивает мгновенно. И основной ее пик — как раз над горловиной паровой пушки.
Некоторые, кстати, в каменку кладут не только камни, а порой, совсем не камни — чугунные или нержавеющие бруски или шары. Металл имеет намного большую теплоемкость и «набирает» большую температур. С того же объема закладки получить можно намного больше пара. Только закладка должна быть, как и с камнями, из небольших фрагментов, уложенных с просветом. Так горячий воздух будет нормально проходить.
Еще один важный момент: у печи должна быть возможность регулировки интенсивности горения. Самый простой способ — шибер на дымовой трубе и выдвижной зольник. С их помощью увеличивают/уменьшают подачу воздуха в топку, активизируя или «придушивая» горение. Но такая регулировка достаточно грубая и огонь и температуру тяжело контролировать. Для более тонкой регулировки добавляют задвижки на дверки.
Задвижки на дверках для регулировки интенсивности горения
Конструкций две — одна стандартная, которую можно встретить на стандартном печном литье, вторая заимствована у канадских Булерьянов. Она представляет собой металлический стакан приваренный к дверке, в котором поворачивается шибер. Как и в шибере на трубе, в нем должен быть зазор для обеспечения минимальной тяги даже в закрытом положении.
Следующий нюанс — излучение от стенок печи. Если металлические стенки печи будут открытыми, температуру в парилке в районе 60°C вы не удержите. Чтобы не перегревать парилку вокруг корпуса печи складывают кирпичный экран. Он уже не относится к конструктиву печи, но его обязательно учитывать при разработке своей печи. Во-первых, металл, закрытый экраном перегревается и быстрее прогорает. Если хотите чтобы печь служила дольше, используйте толстый металл, особенно в верхней части топки и на задней стенке. Это две самые горячие зоны, в которых самодельные печи прогорают чаще всего.
Дверки в экране нужны для регулировки температуры в парилке
Еще вариант, который хорошо работает, но сложен и дорог в исполнении — облицовка поверхности печи банным камнем. Он отлично поглощает жесткое излучение металла, преобразуя его в мягкое и приятное.
baniwood.ru
Самодельные печи для бани, используемые при обустройстве банного комплекса, позволяют максимально учесть пожелания и требования к этому оборудованию владельца банного комплекса.
К подбору модели и созданию банной печи своими руками следует подходить с особым вниманием, дело в том, что этот конструктивный элемент является одним из основных, от него во многом зависит нормальная и комфортная эксплуатация всего комплекса в целом.
Печка, установленная в бане, выполняет две основных функции:
Наиболее распространенными самодельными печами для бани являются железные конструкции.
Прежде чем приступать к изготовлению самодельной печи для бани из металла, следует разработать общий чертеж устройства и чертежи отдельных его узлов.
В случае выполнения всех требований, предъявляемых в процессе конструирования к установке для обогрева банного помещения, агрегат должен получиться надежным и экономичным, а при воплощении определенных дизайнерских идей такая установка может иметь еще и отличный внешний вид.
Независимо от вида используемого топлива установка должна обладать следующими параметрами:
Помимо указанных технических параметров при создании печи своими руками должны выполняться требования, предъявляемые к размерам топочной камеры агрегата и степени пожаробезопастности.
Все типы отопительных агрегатов можно разделить на 2 группы – холодные и горячие. Горячие печи отличаются тем, что они способны очень быстро разогреваться и нагревать окружающее пространство. Стенки горячей печки способны разогреваться до температуры в 100 0С. Эта группа агрегатов применяется в тех случаях, если парилка бани используется не регулярно, а время от времени. Следует отметить, что эта разновидность агрегатов имеет существенный недостаток – используя такую установку можно легко перегреть помещение парной.
Печи, относящиеся к холодной разновидности, требуется топить значительно дольше, нежели агрегаты, относящиеся к установкам горячего типа. Преимуществом этого типа установок для обогрева банного пространства является то, что их стенки не разогреваются выше 50 0С. Такая температура стенок предотвращает получение ожогов при соприкосновении с ними тела человека.
Обогрев помещения при функционировании такого типа агрегата осуществляется за счет циркуляции воздуха по определенным каналам. В каналы конструкции воздух поступает холодным, а проходя по ним, разогревается до необходимой температуры. Температура нагрева окружающего воздуха регулируется при помощи открытия и закрытия воздушных каналов.
Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.
Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.
Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.
Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.
Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.
Самодельную печь для бани из металла можно смастерить самостоятельно при наличии у мастера навыков обращения с металлом, а также при наличии соответствующих рабочих инструментов и приспособлений. Конструкция самодельной металлической печи для бани может быть изготовлена из трубы и из листового металла.
Самодельные металлические печи для бани обладают целым рядом преимуществ, что способствует популяризации этого типа обогревательных устройств для банных помещений. Практически каждый человек знает, что для создания самодельной кирпичной печи для бани потребуется наличие знаний в сфере создания различных типов кирпичных обогревательных конструкций и наличие строительного опыта. Обычному человеку, не обладающему этим объемом знаний, изготовить своими силами кирпичную печь практически невозможно.
По этой причине чаще всего при выборе модели печки для банного комплекса в случае самостоятельного изготовления конструкции владельцы бань останавливают свой выбор на конструкциях, изготавливаемых из металла.
Преимуществом конструкции печи, смонтированной из металла, является относительная простота конструирования обогревательного агрегата. Помимо этого использование подобного обогревательного агрегата в процессе эксплуатации банного комплекса позволяет значительно сэкономить на затратах, необходимых для приобретения топлива. Это преимущество обусловлено тем, что металлическая печь быстрее прогревается и начинает быстро нагревать окружающий воздух в парной банного комплекса. Большим недостатком металлической печки является ее высокая пожароопастность.
Наиболее популярная самодельная печь для бани конструируется из горизонтальной трубы.
Для создания такого обогревательного агрегата от мастера не потребуется особых навыков.
При конструировании обогревательного устройства для банного комплекса собственными руками потребуется перед проведением работ подготовить необходимые материалы и инструменты.
Для работы потребуется подготовить:
В процессе работы над созданием устройства потребуются следующий рабочий инструментарий:
Из заготовленной трубы изготавливаются детали для проектируемой печи. Для этой цели трубу требуется разрезать на 2 куска. Куски должны иметь 900 и 600 мм длины. Длинный отрезок трубы будет выполнять роль топки и поддона для размещения камней для парогенерации. Более короткий кусок трубы используется в качестве основы для создания бака, предназначенного для нагрева воды.
После того, как осуществлено распиливание трубы на 2 части, можно приступать непосредственно к процессу изготовления конструкции печки.
На первом этапе требуется в нижней части большого куска трубы вырезать отверстие имеющее ширину 200 мм и высоту 50 мм. Это отверстие будет выполнять роль поддувала. Над ним приваривается круглая пластина из металла, имеющего толщину 12 мм.
На следующем этапе конструирования проводится монтаж колосника. Для этой цели вырезается еще одно отверстие в корпусе трубы. Для того чтобы закрепить колосник топочной камеры, в трубе привариваются 4 ушка. Дверца для топочной камеры изготавливается из остатков трубы. Подготовленная дверца закрепляется на корпусе установки при помощи петель и крючков. Для фиксации дверцы на корпусе печи в закрытом положении на тело дверцы закрепляется защелка.
После завершения всех монтажных операций следует переходить к изготовлению каменки. Для этой цели потребуется короткий отрезок подготовленной трубы. Каменка приваривается над топочной камерой таким образом, чтобы расстояние от верха до низа конструкции составляла не меньше 100 мм.
Задняя стенка трубы заваривается, и в корпусе изготавливается дверца размером сторон около 300 мм. Подготовленная каменка заполняется камнями до половины. Для того чтобы камни не рассыпались, над топкой сооружается решетка из металлических прутьев.
После окончания сборочных работ можно приступать к проведению монтажных работ по установке готовой конструкции в помещении банного комплекса.
По окончании монтажных работ по установке печи проводят монтирование бака для нагрева воды.
Для монтажа бака к нижней части короткой трубы приваривается круглая стальная заготовка, имеющая толщину металла не менее 9 мм. В приваренном круге проделывается отверстие диаметром 150 мм. На верхней части бака монтируется стальной полукруг. В этом элементе конструкции проделывается отверстие для дымовыводящей трубы. Открытая половина верхней части бака закрывается крышкой, имеющей полукруглую форму. Крышка закрепляется на полукруглой заготовке, которая ранее была приварена к баку для воды. После завершения монтажных работ по установке и сборке бака через подготовленные отверстия проводится труба-дымоход. В нижней части бака делается отверстие для закрепления краника, предназначенного для осуществления слива горячей воды.
В процессе проведения монтажных работ по установке конструкции в помещении банного комплекса следует помнить о нескольких правилах, которые в процессе осуществления работ должны выполняться:
Для того чтобы быть полностью уверенным в правильности сборки и монтаже агрегата, для проверки рекомендуется пригласить специалиста в области печного отопления.
После завершения всех конструкторских и монтажных работ следует провести пробный пуск печи. Испытание устройства должно осуществляться в банном комплексе при отсутствии посторонних людей.
banyabest.ru
Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.
Содержание статьи
Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.
Один из вариантов сварной печи для сауны
Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.
В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.
Тут каменка расположена внутри а сверху приделан бак
Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.
Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:
Футеровка — обложить топку изнутри жаропрочным кирпичом
Снаружи закрыть корпус кирпичным экраном
Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.
Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.
Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.
Каменка может быть разной формы и размера
Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.
Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.
Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.
Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.
Печь из металла для бани с закрытой каменкой
Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.
Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.
Печь с подачей вторичного воздуха
Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.
Объемная модель самодельной печи-каменки из металла
В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.
Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.
Чертеж печи для бани с баком для воды
Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.
Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.
Вариант небольшой печи с большим баком
Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.
Разрезы печи и размеры
Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.
Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.
Принцип работы конвекционного кожуха
Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.
Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.
Схемы металлических печей для сауны
Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.
Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.
Каменка внутри корпуса
baniwood.ru
Похожие материалы на нашем портале
