Печи банные с баком – Банные Печи с Баком для Воды (120+ Фото): Устройство +Отзывы

инструкция по изготовлению из кирпича

Самодельные печи для бани на дровах с баком для воды снабжаются металлическим сосудом таких размеров, чтобы он гармонично вписывался в помещение.  Обычно бак устанавливается внутри отопительного сооружения, реже под дымоход или сбоку печки.

Вода в баке выполняет двойную функцию. Воздушные пары из котла насыщают и увлажняют воздух в парилке. Горячая вода в бане всегда нужна для различных целей: запарки веника, помывки.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

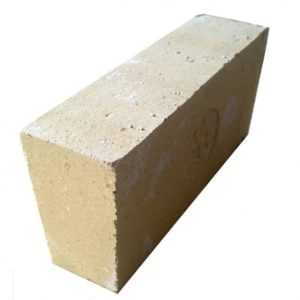

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

к содержанию ↑

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

  • молоток-кирочка,
  • специальный мастерок,
  • киянка,
  • уровень,
  • рулетка,
  • строительный шнур,
  • отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

к содержанию ↑

Советы по работе

Прежде чем приступить к работе, определите размеры печи для бани с баком для воды. Ширина и высота конструкции напрямую зависит от помещения. Естественно, печурка не должна занимать все пространство. Расстояние до деревянных стен и полок должно быть не менее 0,3 м. Линейные размеры могут варьироваться от 80 см до полутора метров.

Кирпичная печь для бани с баком для воды своими руками, как и любая другая начинается с фундамента. Вес будущей печки будет значительным (500-900 кг), поэтому платформу нужно подготовить основательно. Для тяжелых конструкций придется вырыть котлован глубиною больше метра. Более точно глубину определяют в зависимости от региона и структуры почвы.

Для защиты деревянных поверхностей от возгорания их рекомендуется закрывать сэндвичем из теплоизоляции и листа металла. Касается это тех мест, которые расположены близко к сооружению. Из металлов предпочтение отдается нержавеющей стали, которая не подвергается коррозии. Толщина здесь играет несущественную роль, главная задача такой защиты — отражать тепловое излучение. Размещать листы целесообразно подальше от основных путей движения людей, чтобы не получить ожоги. Подробнее читайте в статье: защита стен банной печи от жара.

Несколько слов о баке… Браться за работу по изготовлению бачка для банной печи следует только опытному сварщику. Стыковочные швы в емкости должны быть тщательно проварены, чтобы пары под давлением не могли проникнуть наружу. Сами понимаете, что разбирать печь из-за подтекающего бака занятие неприятное.  Делать емкость рекомендуется из нержавеющей стали толщиной 1,5 — 2 мм.

к содержанию ↑

Процесс кладки и порядовка

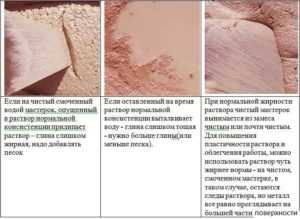

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе — правильно подобрать компоненты.  Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

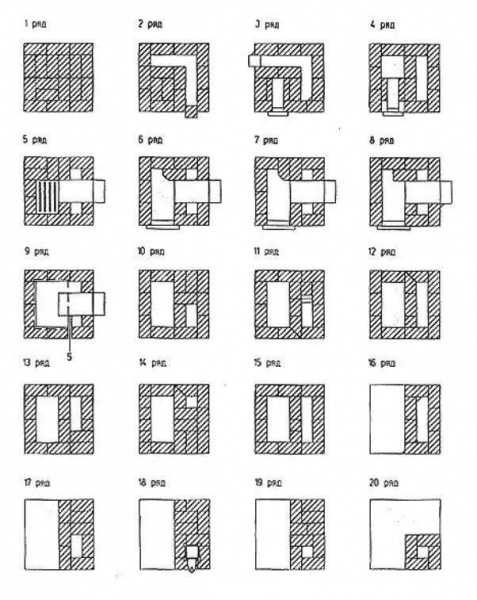

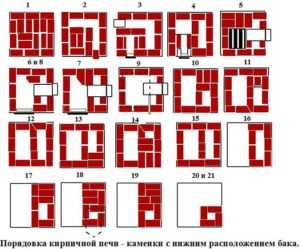

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным  проветриванием помещения.

к содержанию ↑

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы. Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

  • вверх, через кровельные листы;
  • в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Читайте также: Как сделать дымоход для печи в баню?

к содержанию ↑

Вывод

Сложить своими руками печь для бани с водяным баком вполне возможно. Потребуются навыки сварочных работ и умения по печной укладке. А еще стремление и трудолюбие, и любая задача будет по плечу.

pechnoy.guru

разновидности конструкций, техническое описание и способы монтажа

Без хорошей печи не будет жаркой бани. Банная печь — одна из самых популярных, но сложных по конструкции вариантов печи. Все знают, что она не только приносит удовольствие для души и пользу для тела, но и излечивает многие болезни.

Чтобы банные процедуры доставляли удовольствие и укрепляли здоровье, нужно знать, как выбрать печь для бани.

Банные печи с баками для воды-правила выбора

В общем, если и выделять какие-то определённые критерии выбора банной печи, то главный из них такой: печь должна иметь достаточную тепловую мощность и – желательно – широкий динамический диапазон регулирования этой мощности.

Поскольку печи для бань с баком топятся достаточно жарко и хорошо нагреваются, то непосредственно вблизи них делать какие-либо пристройки из сгораемых материалов запрещено, поскольку это очень опасно и нередко приводит к пожарам.

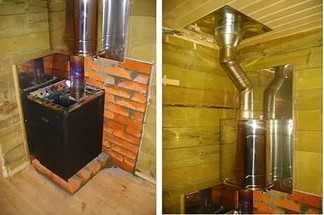

В целях безопасности следует соблюдать некоторые правила установки печи для бань с баком для воды:

  • Минимальное расстояние между стенками печи и конструкциями из возгораемых материалов должно быть 50–70 см. Если есть защитные перегородки (например, из металла) расстояние можно сократить.
  • Щель между кровлей и трубой обязательно нужно заделать оцинкованным железом.
  • На деревянный пол перед печью укладывается металлический лист, дабы избежать возгорания от падающих угольков.

Сейчас предлагается

множество вариантов готовых банных печей, работающих на электричестве, газе и дровах. Какую же из них выбрать для бани?

Если банное помещение расположено рядом с домом либо примыкает к нему и нуждается в дополнительных коммуникациях, то печь, несомненно, должна быть каменной.

Есть варианты, в которых печка кроме основных функций (обогрев парной) выполняет ещё дополнительные, т. е. служит в качестве водонагревателя для бань. Это так называемый дачный вариант.

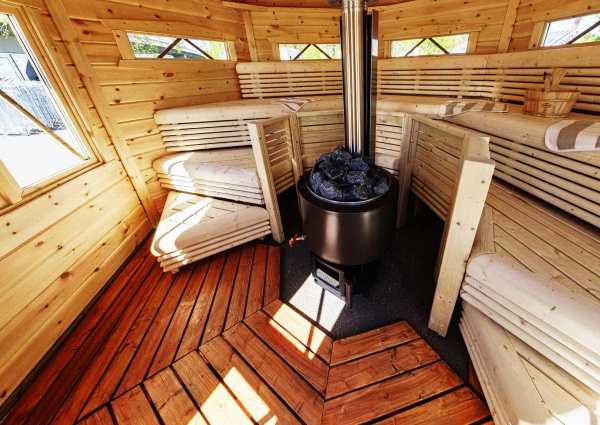

Виды банных печей с баками для воды

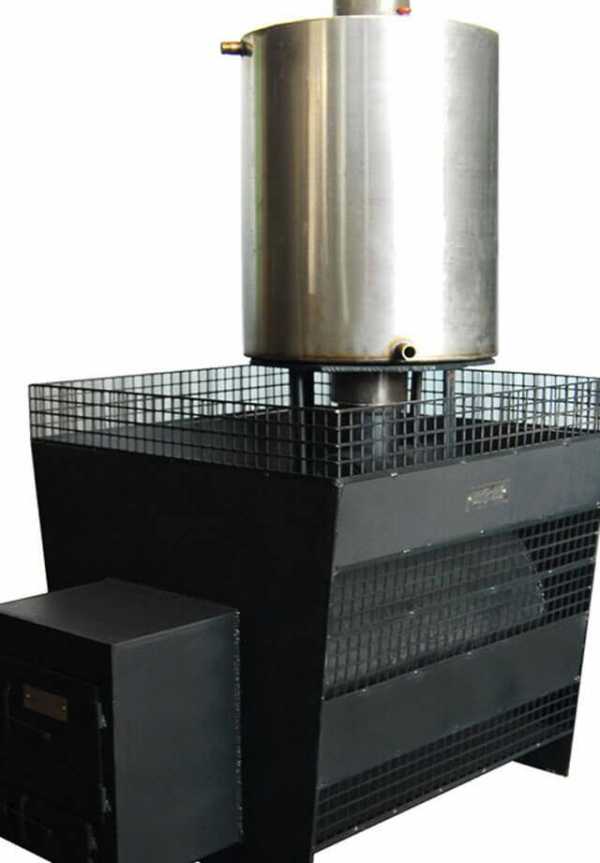

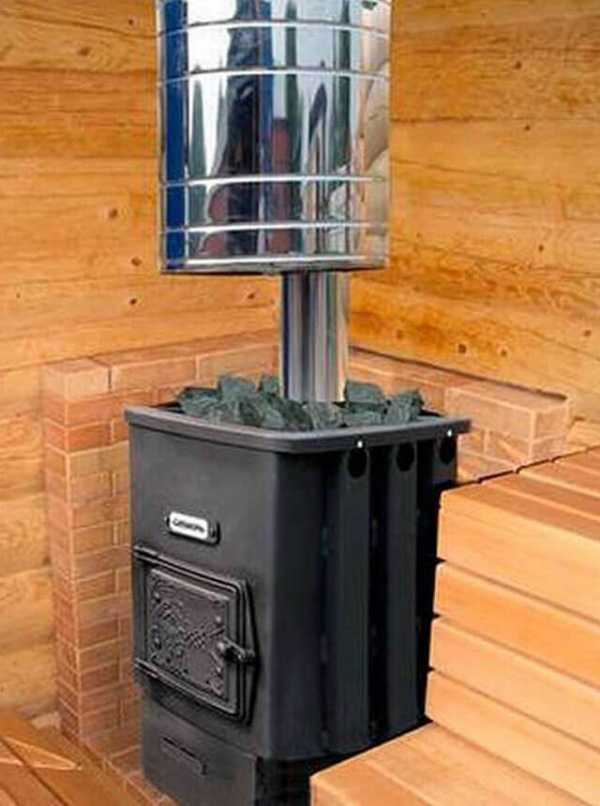

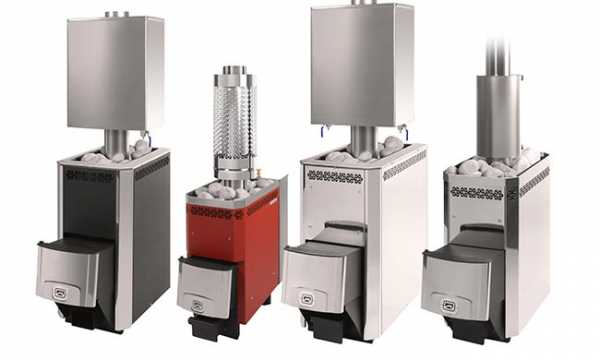

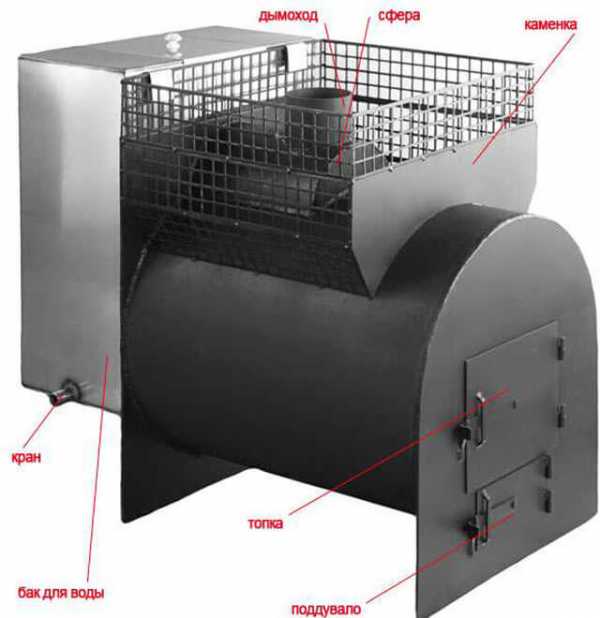

Конечно, проще и удобнее воспользоваться уже готовыми печами, предлагаемыми сейчас в огромных количествах — начиная от простой, лёгкой печки для дачи и заканчивая элитной, массивной печью с панорамным стеклом, которая одновременно может служить и каменкой для парного помещения и шикарным камином для комнаты отдыха.

Заводские печки имеют как общие характеристики, так и особенности, присущие каждой модели.

Отличаются модели также по форме: круглые, овальные, треугольные и т. п. Есть печи со встроенным баком и выносным котлом, подключённым к встроенному теплообменнику, а также с баком, который ставится непосредственно на отопительную часть печки (самоварный тип).

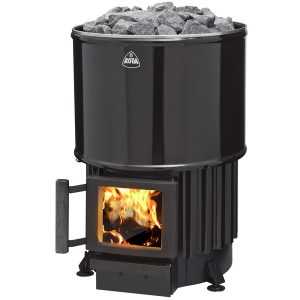

Преимущество металлических печей:

  • Быстрый нагрев. Уже через 30–40 мин. после начала топки температура в парильном помещении достигает 8–100° C.
  • Они компактны, занимают мало места.
  • Их легко смонтировать.
  • Имеют небольшой вес, следовательно нет необходимости создавать прочный фундамент.
  • Уже в процессе топки можно принимать банные процедуры.
  • Разнообразны по форме, что позволяет подобрать оптимальный для себя вариант.

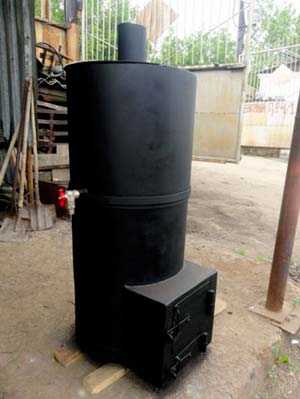

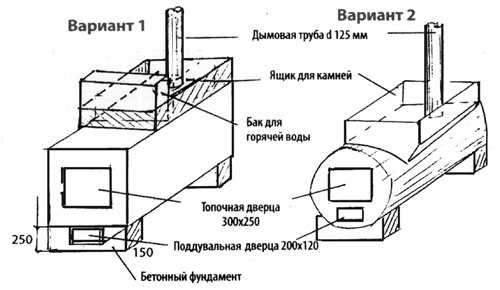

Печь из железной бочки для бани

Это самая экономичная по своей себестоимости конструкция.

  • подготавливается место для установки конструкции;
  • ставится бочка без дна и крышки;
  • на кирпичи устанавливается колосник;
  • бочку до середины необходимо наполнить кирпичами, устанавливая их на ребро;
  • сверху кладутся камни округлой формы и весом до 1 кг;
  • устанавливается дымоход.

После того как в верхней крышке будет вырезано отверстие под дымоход, она устанавливается сверху бочки. Такой тип конструкции имеет очень серьёзный недостаток. Заключается он в том, что для подачи пара необходимо сначала поднять крышку, так как вода заливается на камни сверху.

Этот тип печи больше подходит для маленькой баньки на дачном участке.

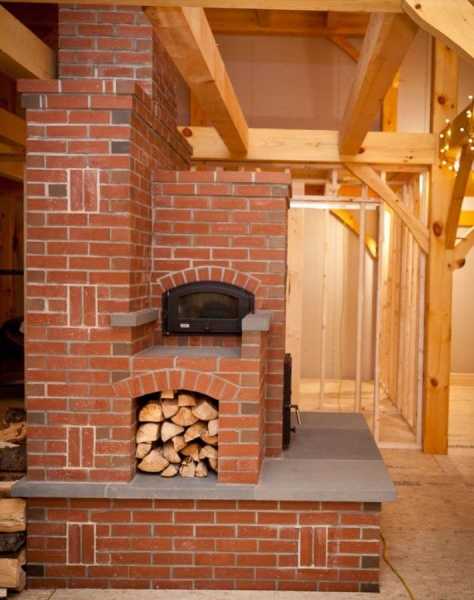

Кирпичная конструкция печи

Но если вам больше нравится традиционная русская баня с настоящим парком и ароматом дерева, можно сделать не очень сложную по конструкции каменку. Тем более доказано, что только такая печь может обеспечить идеальное сочетание влажности и температуры.

Прежде чем приступить к строительству печи для бань с баком для воды, нужно правильно определить место. В бане небольшой площади печь устанавливается посередине помещения.

Теперь необходимо выбрать кирпич. Он должен быть огнеупорным. Подготавливается раствор для кладки. Можно использовать глиняный: воду и глину смешиваем 2:1.

Конструкция представляет собой закрытую каменку прямого нагрева камней, то есть камни нагреваются непосредственно от тепла печных газов. Камни располагаются внутри топочного пространства и лежат на решётке из шамотного кирпича.

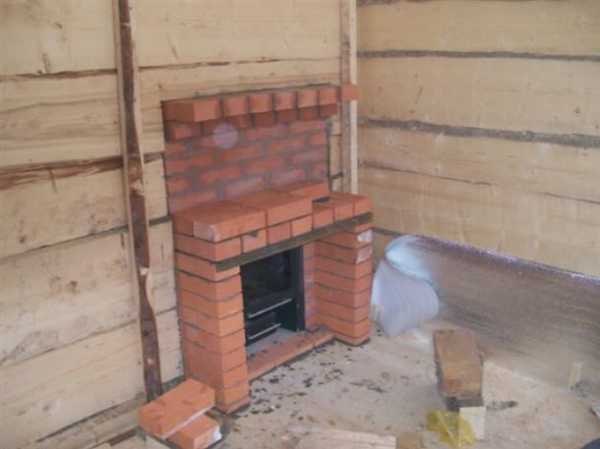

Вначале выкладываем основание

, тогда печь будет хорошо прогреваться и тепло будет поступать в баню, а не уходить в пол. Перед тем как выкладывать основание, необходимо на фундамент разместить прокладку из битума для гидроизоляции. Кирпичи первого слоя следует смочить водой.

Теперь делаем поддувало. Оно служит для прочистки дымовых каналов и вентиляции. Без него не будет обратной тяги и дрова не разгорятся. Поддувало можно закрепить оцинкованной проволокой или стальными полосками (второй вариант предпочтительней).

Затем одну половину конструкции накрываем колосниками для того, чтобы воздух поступал в топку, а дрова не провалились вниз. С учётом того, что железо под воздействием температуры расширяется, для более надёжного размещения колосника, в кирпичах делаются углубления (достаточно 1–2 см). Оставшуюся часть конструкции закладываем кирпичом стык встык. Основание печи готово.

На следующем этапе выкладываем топку. Чтобы не пришлось часто подкидывать дрова в печь, топка по размеру должна быть в два раза больше поддувала.

Топочная часть печи, по всей высоте выполнена также из шамотного кирпича. Таким образом, в печи устроено шамотное топочное ядро. Между этим ядром и стенами печи существует зазор, который необходим технологически, поскольку ядро сильно нагревается и при нагреве расширяется.

Также этот зазор можно использовать для получения конвекционного тепла для дополнительного прогрева парного помещения. Для этого сверху печи делается специальная дверца.

Конвенция происходит следующим образом:

Холодный воздух из нижней части помещения бани поступает в печь и проходя между наружным и внутренним её контуром через зазор, нагревается и при открытии верхней дверцы, наружу выходит уже прогретый воздух.

После того как топка закончена, дверка закрывается и уже в дальнейшем прогрев парного помещения происходит за счёт излучения тепла от наружных стен печи, а также с помощью подачи пара через каменку.

Для поддувала и топки рекомендуется использование дверок из чугуна. Они имеют отличные огнеупорные качества.

В передней стенке печи делается отверстие для водяного бака, если планируется ставить встроенный котёл.

Виды печных баков

Встроенный бак. Он устанавливается на швеллеры, расположенные в дымоходе, и фиксируется вертикально боковыми стенками кладки. Это очень эффективное использование тепла, ведь температура в дымоходе может достигать 500 градусов.

Котёл монтируется так, чтобы дымоходная труба проходила внутри него. Теплом, идущим от трубы, и будет нагреваться вода. Форма таких баков может быть разной: круглая квадратная, прямоугольная — кому как лучше нравится. Вода в ёмкость заливается сверху, для слива используются краны.

Недостатком этих водяных котлов можно считать то что вода там все время кипит, образуя в бане «тяжёлый» влажный пар, что не совсем подходит для парилки. Поэтому постоянно приходится доливать холодную воду и сливать горячую. Наставные баки самоварного типа имеют тот же недостаток.

Навесной бак

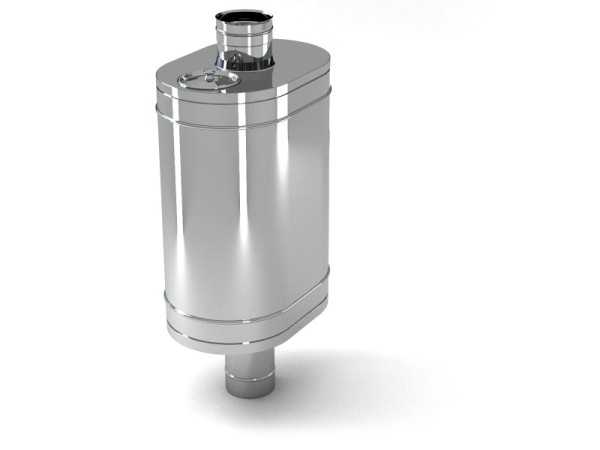

Это герметичная ёмкость, оборудованная краном и откидной или съёмной крышкой. Крепится на задней либо боковой стенке печи. В качестве крепления обычно используются железные крючки.

Котёл также может быть установлен на балке или тросе. Основание бака крепится к стене или потолку бани. Но такая конструкция представляет некоторую опасность в использовании: существует риск обрыва троса.

Приставной бак

Весьма интересный, но малоиспользуемый вариант водяного котла. Принцип его действия заключается в следующем: труба, запаянная с одного конца, вваривается в печь, другой её конец (открытый) размещается в нижней части водяного котла, который установленного выше самой печи.

Со дна бака вода попадает в трубу, где нагревается до кипящего состояния. При нагреве пузырьки горячего воздуха поднимаются в котёл, там под воздействием холодной температуры, лопаются. Так переносится часть тепла.

Перед покупкой или самостоятельным изготовлением котла для бани надо прежде всего определиться с материалом. На практике бак из нержавеющей 5-миллиметровой стали показал себя лучше других. Изредка встречаются эмалированные ёмкости для воды, но они недолговечны.

Также необходимо обратить внимание на качество сварного шва. В идеале он должен находиться внутри, что существенно улучшает эстетический вид изделия. Шов не должен быть перепалённым. В дополнение можно использовать вермикулитовую изоляцию.

Вверху дымохода делается вьюшка, для того, чтобы дым мог беспрепятственно выходить из топки.

На заключительном этапе устанавливается печная труба. Так как эта часть конструкции находится на улице и подвержена воздействию окружающей среды: дождя, снега и т. д. Трубу необходимо «сажать» на более крепкий раствор (известковый или цементный).

Все виды печных конструкций и водяных котлов для бани можно посмотреть на фото в интернете.

Независимо от того, какой вариант печи вы выбрали, банные процедуры доставят вам огромное удовольствие, несравнимое с мытьём в городской ванной.

Оцените статью: Поделитесь с друзьями!

kotel.guru

подключение печки для бани с навесным выносным баком или котлом, нагрев водяном баке

Содержание:

Чтобы баня приносила максимум пользы, в помещении должна быть правильная температура влажного пара – примерно +80 С. Важную роль в этом играет банная печь с баком для воды, которую можно сделать и самостоятельно.


Многообразие моделей заставляет задуматься о выборе подходящего варианта, поэтому решив смастерить печь для бани с котлом для воды нужно предусмотреть все детали. Главное, что понадобится – это определить размеры.

В основном для парной применяются металлические агрегаты, имеющие свои характеристики, сначала нужно рассмотреть их достоинства и недостатки.

Преимущества металлических печек

Среди положительных качеств выделяют:

  • Способность быстро прогревать помещение.
  • Небольшой размер позволяет сэкономить площадь банной комнаты.
  • Простота в изготовлении и сборке.
  • Не нужна установка фундамента из-за легкости конструкции.
  • Топка не мешает прохождению банных процедур.
  • Разнообразие металлических изделий помогает выбрать наиболее удобную форму.
  • Установка не занимает много времени.

Недостатки

К отрицательным свойствам относятся:

  • Относительно небольшой объем обогрева помещения.
  • Металлическое изделие быстро остывает, поэтому нуждается в поддержании оптимальной температуры.
  • Во избежание пожара, при установке таких печей необходимо создать дополнительную защиту для потолка и стен бани.

Варианты самодельных печек

Собственноручного изготовления печи для бани с водяным баком отличаются от магазинной продукции размером, типом каменки, формой, материалом и расположением резервуара, если он имеется.

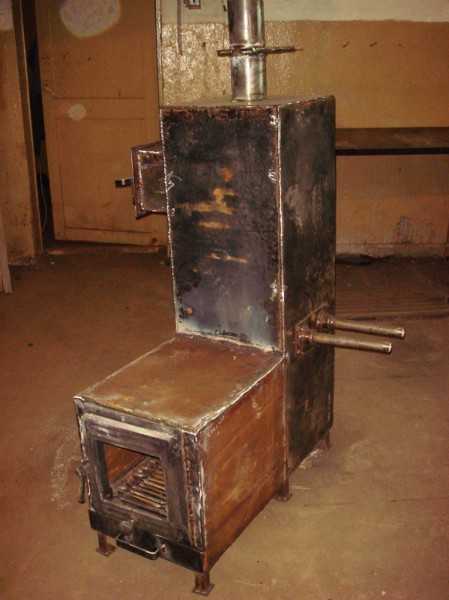

Чтобы собрать печь, необходимо заранее подготовить:

  • Листовую сталь 5 мм толщины для каркаса.
  • Трубы для подведения воды и теплообменника.
  • Колосниковую решетку.
  • Сетку для каменки и топливника, а также дверцу.
  • Соединительные краны и муфты.
  • Дымовую трубу, уголок.
  • Болгарку.
  • Сварочный аппарат и электроды.

Печь с навесным баком

Этот вариант размещения емкости простой и заключается в том, что плоский навесной бак для банной печи вплотную крепится снаружи. В этом случае вода прогревается благодаря металлическим стенкам всей конструкции.

При таком способе установки вода греется не так быстро, она даже может не кипеть. Что касается объема, то ограничений здесь не имеется.

С баком по типу самовара

Это емкости, которые размещаются на дымовой трубе или вокруг нее. За счет продуктов горения стены трубы прогреваются до высокой температуры – нескольких сотен градусов. Преимущество этой конструкции в том, что нагрев воды в бане от печки происходит быстро и вода долго остается в горячем состоянии.


Бак может иметь любую форму: цилиндра, прямоугольника, овала. Его можно сделать во всю длину дымовой трубы до потолка или изготовить резервуар, покрывающий только небольшую часть.

Есть несущественный недостаток этой системы – возможное переохлаждение определенного участка трубы. Из-за образования холодной пробки в том месте будет откладываться сажа.

С выносным баком

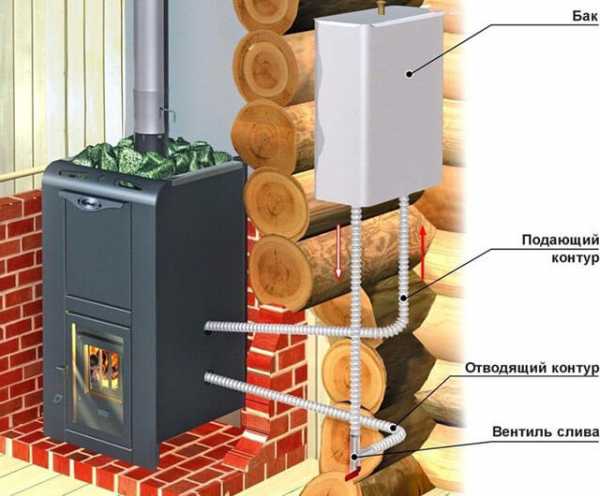

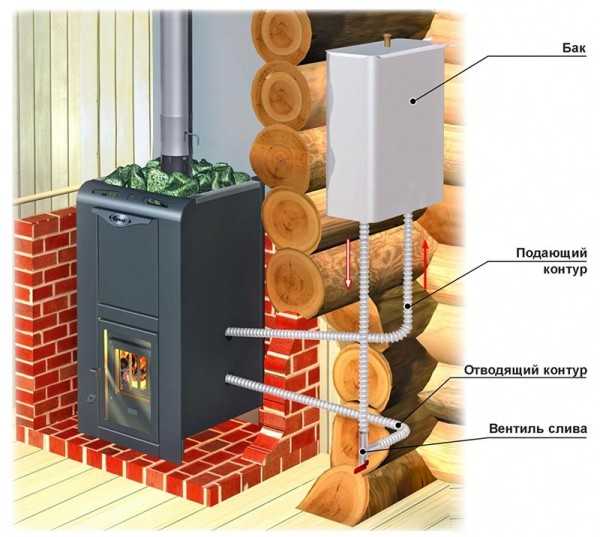

Это самый удобный способ расположения. Если емкость отделить от печки, то ее можно будет переместить в любое место. При таком монтаже не образуется лишний сырой пар, так как банные печи с выносным баком для воды не прогревают помещение раньше, чем нужно. Читайте также: "Правильное и практичное расположение печки в бане – возможные варианты".

Кроме того, эта конструкция позволяет одновременно нагревать воду и обогревать другие помещения бани, например моечную. Если есть желание оборудовать сауну с горячим сухим воздухом – печь для бани с выносным баком самое подходящее решение.


Этапы работ:

  • Подготовить буржуйку.
  • Сделать открытую нишу для камней над топкой.
  • Бак и регистр для подогрева воды лучше всего изготовить из нержавеющей стали.
  • Повешенная на стену емкость для воды должна расположиться так, чтобы ее край находился выше уровня регистра на полметра.
  • Теперь требуется подключение выносного бака к банной печи. Для этого используют хомуты и резиновый шланг, который должен свисать. Вместо шланга предпочтительнее применить трубы, так будет безопаснее.

Печь для небольшого помещения

Сделать такую модель не сложно, придерживаясь стандартных размеров – 160х70х70 см. Детали из 5 мм листа металла соединяются при помощи сварочного аппарата. Получается компактная печка для маленькой бани с минимальной теплоемкостью, этого достаточно для такой комнаты. Читайте также: "Какие бывают баки для бани из нержавейки и способы их монтажа".


В центре печи находятся каменка и бак, который заполняется водой через предусмотренное боковое отверстие. Топка располагается внизу, а кирпичи для ее изготовления кладут ребром, так же как и для каменки.

Печь-каменка в металлическом корпусе

Для корпуса такого изделия используют листовую сталь. Внутри печка обкладывается кирпичом, а топку обычно выкладывают вполовину кирпича.

Каменка – подходящая конструкция для самостоятельного производства. Такая печь для бани с подогревом воды обходится минимальным количеством топлива. Вода в бак поступает через отверстие проделанное сбоку. Читайте также: "Как работает печь для бани с водяным контуром для отопления".

Изготовление печи из железной бочки

Для создания этого неприхотливого изделия сначала вырезают дно и избавляются от верхней части, в итоге остается цилиндр. Затем на кирпичи нужно установить колосниковую решетку. Внутри бочка выкладывается кирпичами, которые ставятся ребром. Остальная 2/3 часть площади укладывается камнями. На завершающем этапе делают дымоход.


Для безопасности конструкцию закрывают крышкой. Это хоть и правильно, но не очень удобно, потому что крышку придется время от времени снимать, когда потребуется больше пара.

Печь без применения кирпича

Для этого вида используется толстый листовой металл, поэтому в кирпичах нет необходимости. После сварочных работ по сбору каркаса оборудуется зольник и поддувало. Топливник делается выше, а чтобы печка хорошо работала его лучше прикрыть решеткой с камнями. Для металлического изделия без кладки кирпичей дымоход устанавливается сбоку.

Простое изделие позволяет быстро произвести работы, но, к сожалению, эта модель имеет недолгий эксплуатационный срок.

Маленькая печь для обогрева

Если есть необходимость, то в помещении бани наряду с основной печкой дополнительно устанавливают малую. Это значительно увеличивает течение горячего воздуха и обогрев банной комнаты.


Этапы работ:

  1. Сбоку печки монтируется металлическая емкость для воды в форме цилиндра – 75х45 см.
  2. Внутренние стены выкладывают кирпичами.
  3. Подсоединяются трубы для подачи холодной воды, а также для вывода горячей. Устанавливается кран (прочитайте: "Какие бывают краны для бани – надёжное устройство подачи воды").

Правила монтажа

После сборки металлической печи важно правильно ее установить:

  • Для удобства дверцу топки делают так, чтобы она открывалась со стороны парной комнаты.
  • Площадка под печку должна быть 70х70 см, высота – 20 см.
  • Необходимо правильно отступить от стены, чтобы расстояние до печки было 20 см.
  • При устройстве фундамента важна высота, она должна составлять 30 см.
  • Предусматривается кирпичная кладка двойным рядом, которая закрепляется раствором из глины.
  • В месте выхода дымовой трубы кладка кирпича делается толще примерно на 12 см.
  • Отрезок трубы, соединяющий потолок и крышу нужно заштукатурить и побелить.

Если банное строение из дерева, то при установке металлической печи трубу обкладывают кирпичом высотой 120 см.

Нужно помнить, что главное при монтаже и дальнейшей эксплуатации печки для бани с баком для воды, это соблюдение всех правил. Печь из металла – это надежная и прочная конструкция, так как делается она из толстого листового железа. Можно также сделать печь в баню из трубы, о чем отдельно стоит почитать.

Самостоятельно сделать банный агрегат гораздо дешевле и выгоднее, чем покупать. Хотя такие печи простые, не требующие особого ухода, но, как и за любыми изделиями за ними тоже нужно ухаживать.

При изготовлении и установке самодельной конструкции нужно соблюдать технику безопасности. Не пренебрегая основными принципами пользования печкой, можно долго наслаждаться ее работой в бане.

banyaspec.com

Банная печь с баком для воды

В зависимости от того, какие задачи возлагаются на накопитель для горячей воды, подбирается печь с определенным объемом бака. При применении кипятка только для ошпаривания камней, прогревания веника, нет смысла ставить большой бак.

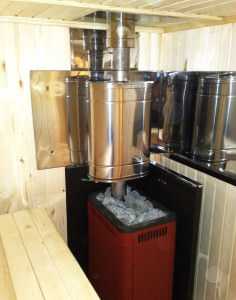

Варианты установки бака для воды

В зависимости от установки, выделяют несколько вариантов установки бака под воду:

  • наставной;
  • самоварный;
  • навесной

Наставное размещение предполагает установку бака непосредственно в топочную камеру. При самоварном варианте бак монтируют на дымоходную трубу. Навесное размещение предполагает монтаж бака сбоку печи. Банная печь с баком для воды может включать дополнительный теплообменник. Он используется для обеспечения комфортной температуры в предбаннике и моечном отделении. Кроме того теплообменник подает в парилку и душ горячую воду.

На размер кирпичной печки, используемой в бане, влияют следующие факторы:

  • площадь парилки;
  • число людей, что будут ею пользоваться;
  • сезонность применения бани;
  • вариант применения

Подыскать  готовый проект кирпичной кладки,  полностью устраивающий владельца,  довольно сложно. В большинстве случаев приходится переделывать имеющуюся порядовку,  также вносить серьезные  изменения в первоначальный проект.

Совет!  При любых, даже самых несущественных изменениях кирпичной кладки, до начала корректировки, нужно получить консультацию специалиста. В противном случае печь может представлять угрозу для здоровья людей.

При внесении в проект изменений, учитывайте несколько специфических особенностей кирпичной кладки:

  1. В каменках  топливный отсек  должен быть существенных  размеров, чтобы обеспечить полноценное горение дров, гарантировать качественное поступление воздуха.  Поддувальная дверка, само поддувало, также делают внушительных размеров.
  2. Для получения нормального прихода воздуха в топку, колосники укладывают параллельно поддувальному каналу.

Внимание! Сложно подобрать готовые колосники требуемого размера, приходится ставить сразу несколько колосников, имеющих меньшую длину, перпендикулярно поддувалу.

При расположении каменки над топкой, топливник не может быть меньше  см. Идеальным вариантом считают печи банные с баком для воды (на фото)  с топливной камерой в 8-9 кирпичей. В таком случае прогрев камней будет равномерным. При уменьшении размера топливника, между камнями будет скапливаться сажа, температура в печи снижается.

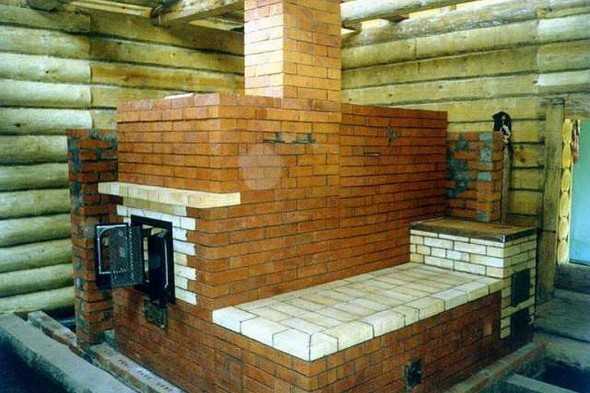

Кладка печи

Кладка банной печи с баком для воды начинается с подготовки основания. Отдельно готовится глиняно-песчаный раствор. Далее кирпичи выкладываются насухо по плану. Сначала выкладывается угол, подбираются кирпичи по размеру, чтобы ширина швов не превышала 5 мм. Только после завершения данного этапа, можно приступать к укладке кирпичей на раствор.

Проверка вертикальности и горизонтальности выполняется после кладки ряда, для этого потребуется строительный уровень. Для оценки качества углов, пользуемся отвесом. Корректировка необходима даже при минимальных отклонениях, в противном случае печь будет небезопасной, к тому же вода в ней не сможет нагреваться до желаемой температуры.

Есть определенные нюансы и при установке дверок. В местах, в которых дверцы будут плотно прилегать к кирпичной кладке, сначала делают прослойку из слоя асбеста. Для фиксации дверок потребуется проволока либо стальной шнур.

Внимание также нужно уделить месту, в котором труба от кирпичной печи будет проходить сквозь стену, крышу, либо потолок. Выполняется качественная изоляция трубы  с помощью теплоизоляционных материалов, к примеру, базальтовой ватой.

В видео представлен алгоритм создания банной печи из кирпича

Банные печи с баком для воды из кирпича

Такие кирпичные банные печи с баком для воды имеют незначительные размеры, их несложно изготовить. Основные элементы конструкции:

  • бак под воду;
  • печка-каменка;
  • дымовая труба;
  • опора под бак;
  • дверки топки и поддувала;
  • постамент каменки, колосниковые решетки

Для изготовления емкости под каменку используется сталь толщиной порядка 8-10 мм. Бак под воду делают из  трубы  диаметром 40 см. В качестве опоры под каменку можно использовать каркас, сделанный из уголков 50 на 50 см. Для каменки подразумевается крышка для укладки камней, поддачи воды.

Внимание! При закрытой крышке камни прогреваются равномерно.

Каменка ставится на каркас, затем обкладывается кирпичом, стоящим на ребре.

Порядковка печи

Порядовка банной печи с баком для воды несложная, не предполагает существенных временных затрат.

Печи рассчитаны на обогревание парной, в которой одновременно находится 3-4 человека. Загрузка камней в каменку осуществляется после полного высыхания печи.

На такую печь потребуется порядка 700 кирпичей, 30 ведер мелкого просеянного песка, 40 штук шамотного кирпича, 15 ведер строительной глины. Из фурнитуры нужны 2 печные дверки, дверка поддувала, 2 задвижки, 2 колосниковые решетки, металлический угол 30 на 30, панель с конфоркой, стальной шкаф под камни.

Кладется такая печь с базового (нулевого) ряда. Именно в нем формируют вентиляционный канал. При укладке важно соблюдать схему расположения кирпичей, проверять  горизонтальность и вертикальность в каждом ряду, отслеживать качество углов.

Установка заслонки выполняется в третьем ряду. Сразу же происходит и формирование зольников топок, ставятся топочные дверцы. Дверцы поддувала закрывают в 5 ряду. Сразу же устанавливают перемычки, чтобы создать переход к топке. Для перемычек используют металл не тоньше 3 мм. В 6 ряду разделяют шахты, используя для этого 2 решетки колосников. Шахту топки выкладывают шамотным кирпичом, необходим специальный раствор. Для укладки колосниковых решеток, в кирпичах делают специальные углубления, чтобы по 6-10 мм было свободное расстояние на случай теплового расширения материала. Далее выполняется укладка дымоходных каналов, для этого потребуются полосы стали.

Шамотный кирпич в 7 ряду ставят боком, крепят топочные дверки. В 8 ряду выполняется обкладка дверок. Затем они перекрываются металлическими полосками, служащими опорой для кирпичных перекрытий.

В 10 ряду топочные дверцы полностью закладывают кирпичами, затем подпиливают (в случае необходимости). Далее идет укладка плиты, а также установка шкафа под камни.

С 12 ряда закладывают каналы для дымохода, а в 15 ряду фиксируют дверь для удаления сажи. Потом крепят дымоходную дверку. С 22 ряда начинают сужать топливные шахты, а в 24 ряду – полностью их перекрывают.

Для создания дымохода, с 27 ряда выполняется укладка только одного дымохода.

Заключение

Каменная печь с вместительным баком для воды — мечта любого дачника. Сделать такую печь по силам любому хозяину, нужно подобрать вариант печи, обратиться за советом к профессиональным печникам, запастись желанием и терпением. При минимальных временных и материальных затратах можно рассчитывать на получение желаемого результата.

bouw.ru

Кирпичные банные печи с баком для воды: схема, виды и порядовка

Содержание статьи

В каждой бане обязательно обустраивается печь. Торговые сети сегодня предлагают огромное разнообразие печей заводского изготовления. Практически все они выполнены из чугуна или иного металла.

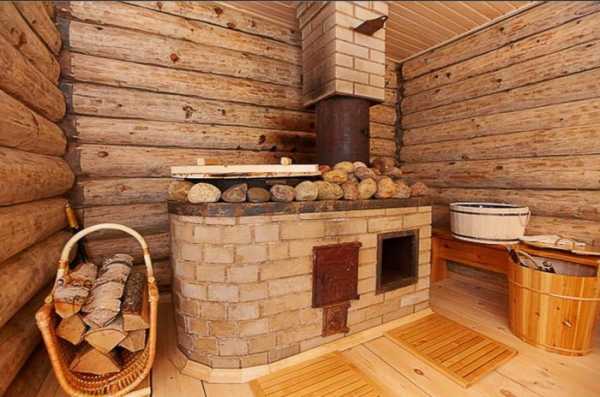

Но в настоящей русской бане обустраивается кирпичная печь каменка с баком для воды.

Особенности конструкции печи с нагревательным баком


Существуют разные проекты, по которым может быть выложена печь для бани из кирпича с баком для воды. Все их можно отнести к одному из четырёх видов:

Печи с плитой

В этой версии камни греются достаточно долго, так как их нагрев двухступенчатый. Тепло камни получают от плиты, которая нагревается за счёт тепла, выделяемого при горении топлива. Она значительно перекрывает дымоход и, в процессе использования, фактически не даёт сажи, копоти и грязи.

Кирпичные банные печи с баком для воды, изготовленные для топки по-белому

Фактически это аналог вышерассмотренного варианта, с незначительными конструктивными отличиями. Дымоход частично открытый. Время нагрева достигает 12-ти часов. Сажа и грязь образуются в минимальных объёмах.

Печи для растопки по-серому

Дымоход открыт. Время нагрева каменки – среднее. В процессе работы образуется определённое количество сажи, т.к. внутренние стенки имеющегося дымохода открыты.

Кирпичная печь с баком для воды, предназначенная для топки по-чёрному.

Дымоход у печи полностью отсутствует. Она быстро прогревается, однако, для того, чтобы пользоваться парилкой, в этом случае требуется ждать полного выгорания закладки топлива.

Предварительно следует выбрать один из двух существующих у кирпичных печей типов топки: с колосниками или без таковых.

Выбирать нужную версию требуется с учётом конструкции Вашей бани. Основные чертежи и порядовки можно взять из каталогов готовых работ и адаптировать «по месту».

Если порядовка, по которой кладётся печь для бани с водяным баком, предусматривает наличие колосниковой решётки, то процесс горения топлива проходит весьма интенсивно, с образованием высокого и мощного факела пламени. Но такие печи эксплуатировать и обслуживать в разы сложнее, чем те, топливники которых не имеют колосников. К тому же, последние значительно экономнее расходуют топливо.

Кирпичные банные печи с баком для воды обязательно получают колосники в ситуациях, когда работать приходится с сырыми дровами, либо со свежесрубленными. Объясняется это тем, что их наличие позволяет быстро повысить температуру в топливнике до значения, которое требуется для устойчивого горения.

Разновидности водяных баков для печи и их характеристики


Принимая решение изготовить такую конструкцию, как банная печь с баком для воды, требуется определиться с тем, бак какой ёмкости, формы или конструкции следует установить и из какого материала его изготовить.

При этом следует руководствоваться следующими требованиями:

  • Кирпичные печи для бани на дровах с баком для воды формируются ёмкостью, форма и размеры которой выбираются с таким расчётом, чтобы его установка не привела к снижению комфорта пользования помещениями бани. Для этого бак, практически всегда, монтируется непосредственно на печь или под дымоход.
  • Цена вопроса должна быть для потребителя приемлемой. Несмотря на то, что банная печь с баком для воды, имеющая эмалированный бак обойдётся дешевле, следует понимать, что оцинковка прослужит минимум вдвое дольше и продемонстрирует при этом более высокие эксплуатационные характеристики.
  • Эстетика изделия. Бак из обычной стали, именуемой «чёрной», достаточно быстро ржавеет, а нержавейка несколько лет сохраняет товарный вид и стойко воспринимает механические нагрузки (отсутствуют деформации и сколы).
  • Выбрав оцинковку, обязательно определитесь с маркой стали. Самым оптимальным выбором будет материал, из которого изготавливают посуду. Это 08Х17, либо 8-12Х18Н10.
  • Обратите внимание на толщину стенок выбранного бака. Оптимальным значением для изделий ёмкостью 50-100 литров является 1,0 мм, более 100 л – 1,5 мм.

Конструкция и материал, из которого выполнен бак, должны обеспечивать минимальное время его нагрева и максимально долго сохранять высокую температуру воды. Нержавеющая сталь и здесь вне конкуренции. Хотя чугунный бак дольше сохраняет воду горячей. Существенными минусами чугуна является его высокий вес, хрупкость и длительное время разогрева.

Бак для воды, которым вы оборудуете свою банную печь из кирпича, должен быть надёжным и обязательно прочным, стойко переносить воздействие низких и высоких температур. Указанным параметрам лучше всего соответствуют изделия из нержавейки. Этот материал устойчив к воздействию коррозии, поэтому долго может находиться в помещениях, где постоянно повышена влажность, и почти не ржаветь при этом.

Существующие конструкции баков и места их размещения

Все банные печи с баком имеют ёмкости, которые изготавливаются по одному из трёх вариантов размещения:

Встроенные баки

Размещаются непосредственно на печи так, что дно бака располагается в самой горячей части топливника (сверху) и непосредственно контактирует с пламенем. забор воды из такого бака осуществляется через специальный кран или через край черпаком.

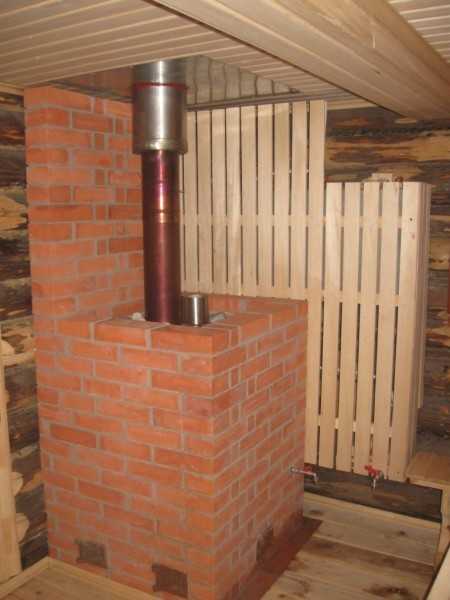

Выносные баки

Печь с баком (из кирпича) в этом варианте имеет встраиваемый теплообменник, а сам бак устанавливается там, где удобнее. Т.е. может находиться и в парной и в моечном отделении. Подсоединяться к магистрали подачи воды бак должен только металлическими трубами.

Бак, расположенный на трубе

Достаточно редкий вариант установки. К нему прибегают только тогда, когда помывка в бане проходит весь день, даже когда топить уже перестали. Труда для удаления продуктов сгорания проводится сквозь бак. Обычно эти баки достаточно большого объёма.

Последовательность возведения банной печи с баком


Рассмотренная последовательность кладки является одним из возможных вариантов, по которому выкладываются банные печи, с баком для воды из нержавеющей стали.

В связи с тем, что банная печь из кирпича достаточно массивна, для неё требуется прочный фундамент. Здесь необходим котлован не менее 600 мм в глубину, а ближе к донной части его расширяют. Это позволит придать фундаменту после заливки более высокую устойчивость на случай непредусмотренных горизонтальных перемещений грунта.

Приямок засыпается песком, поверх которого выкладывается щебень и бой кирпича, промачивается и трамбуется. После усадки подушки собирается опалубка, монтируется каркас и заливается фундамент. После застывания опалубка убирается, а фундамент изолируется от влаги.

Затем готовится кладочный раствор и с использованием порядовки выбранного проекта печи выполняется кладка.

Кладка печи выполняется с обязательной «заводкой» всех её углов и контролем горизонтали и вертикали по уровню, отвесу и угольнику.

Первый, основной ряд, кирпича кладётся на гидроизоляционный слой. При этом каждый кирпич предварительно смачивается водой. Контролируется толщина кладочных швов, которая не должна превышать 5 мм и плотность торцевого прилегания кирпича. Кладка выполняется с перевязкой образующихся швов.

В третьем ряду обустраивается поддувало (если оно предусмотрено в порядовках).
В четвёртом размещаются колосниковые решётки и зольник. Установку колосников требуется выполнять с учётом их температурного расширения.
В шестом ряду ставится дверка поддувала. В седьмом – топливника. Лучше всего устанавливать дверки заводского изготовления, отлитые из чугуна.
Начиная с восьмого ряда, обустраивается дымоход.
На 14-ом ряду закладываются швеллеры из металла. на лицевой стороне печи формируется проём для водяного бака. Последний устанавливается так, чтобы своими боковыми стенками он опирался на выполненную кирпичную кладку, а основанием – на швеллеры.

На последнем этапе производится монтаж дымохода и бака для нагрева воды выполняется согласно порядовке.

Загрузка...

vse-otoplenie.ru

3 вида печей для бани с баком для воды [+7 ФОТО]

В бане наличие горячей воды является не роскошью, а необходимостью. Она служит для мытья, создания пара и при этом увлажняет воздух. Именно поэтому печи для бани с баком для воды очень популярны, поскольку в отличие от отдельных нагревателей они не требуют собственной системы подогрева.

Любительское фото самодельной печи с небольшим резервуаром для жидкости

Виды печей

Для начала необходимо отметить, что существует несколько видов подобных конструкций, которые имеют свои особенности и способны повлиять на функционирование всей бани. Учитывая это, стоит рассмотреть печь для бани с баком для воды каждого типа и на основании полученных данных сделать выбор (узнайте здесь, как выбрать дымоход для бани).

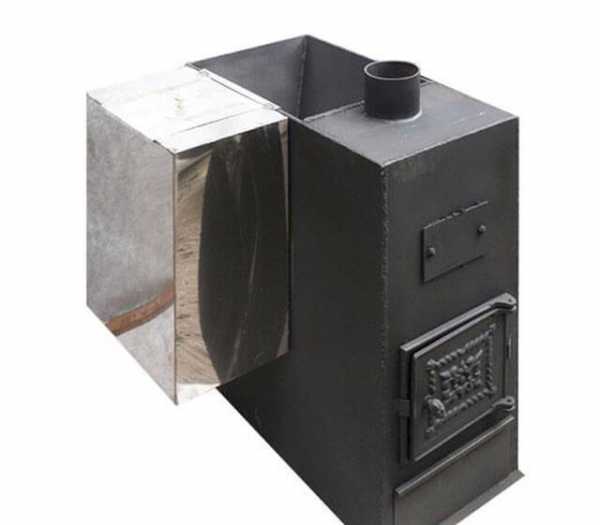

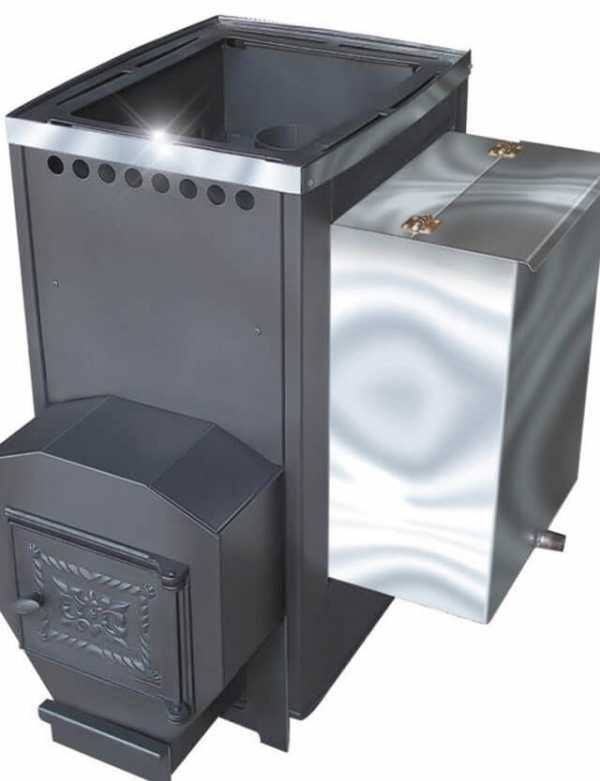

Заводское изделие с одним и двумя резервуарами для подогрева жидкости

Накладные и приставные системы

  • Данный вид конструкций можно назвать одним из самых популярных.
  • Принцип его работы заключается в том, что печки для бани с баком для воды находятся в парной и температура воздействует на жидкость, подогревая ее до необходимого состояния.
  • Для усиления нагрева довольно часто сверху или сбоку топки устраивают небольшую перегородку, которую не зашивают кирпичом. Именно к ней и будет приставляться емкость с водой, чтобы увеличить теплоотдачу.

Графическое изображение печи с боковым резервуаром для жидкости

  • Такая  печка для бани с баком для воды может даже довести жидкость до кипения, что создаст влажный пар, являющийся отличительной чертой русской бани.
  • При этом подобные емкости можно всегда отсоединить от основной конструкции, чтобы изменить принцип самой парилки или для использования воды в других целях.
  • Стоит отметить, что для удобства пользования на емкость нужно установить кран.

Совет! Удобство данных систем заключается в том, что бак всегда можно снять. Однако если его располагать сверху, то это затрудняет использование.

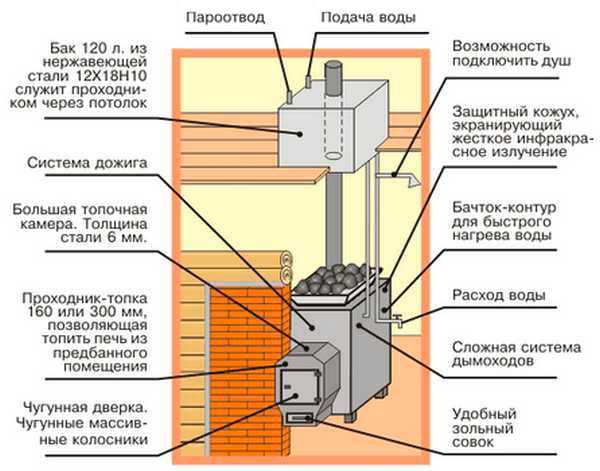

Детальная конструкция устройства с водяным баком, который располагается на чердаке и подогревается за счет печной трубы

На трубе

  • Довольно часто печь в баню с баком для воды делают таким образом, чтобы емкость с жидкостью располагалась вокруг печной трубы для бани.
  • Так нагрев будет производиться не только за счет внутренней температуры, но и газами в трубе.
  • Учитывая такую конструкцию можно довести до кипения воду намного быстрее и с меньшими затратами энергии. При этом получаемый пар будет подниматься вверх, где также от трубы будет дополнительно подогреваться

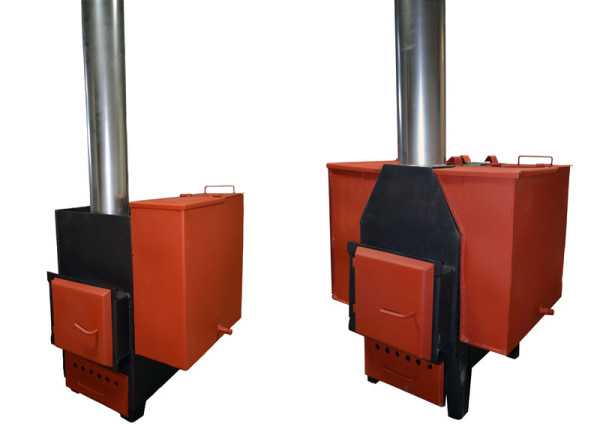

Бак заводского изготовления, который можно использовать в качестве насадки на трубу

  • Данные конструкции инструкция по изготовлению бани советует использовать в небольших помещениях, которым нужен быстрый нагрев.
  • Отдельного внимания заслуживает тот факт, что эти печи не могут удерживать жидкость нагретой длительное время, поскольку температура нагнетается именно трубой, которую используют при топке.
  • Стоит отметить, что такие печи в баню с баком для воды часто изготавливают из толстого металла.

Совет! Данные конструкции хорошо подходят для создания небольших устройств. Они довольно практичны и функциональны.

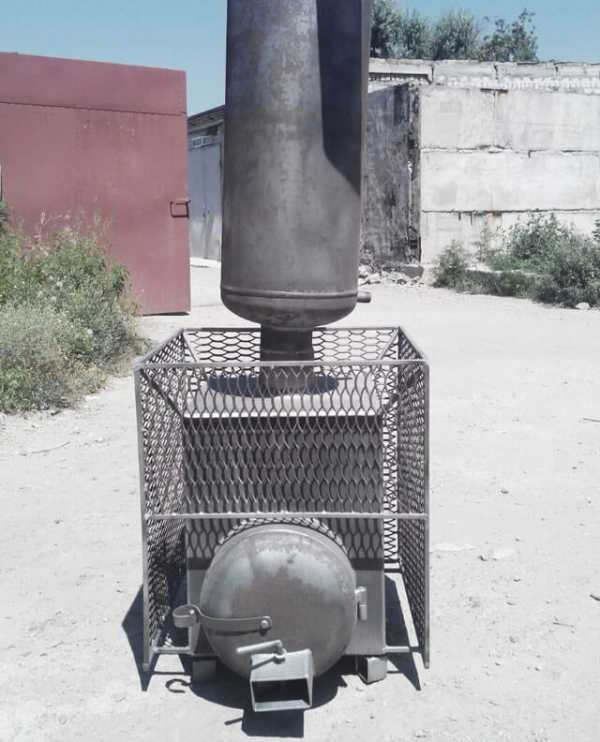

Самодельная конструкция, которая совмещает два вида подогрева

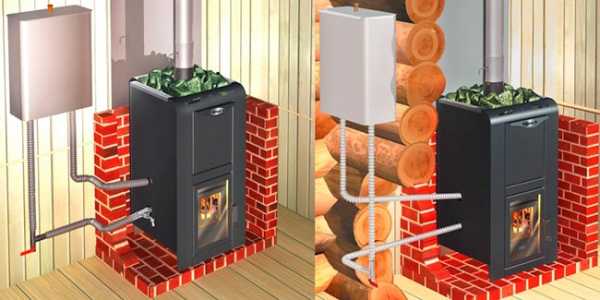

Выводной резервуар

  • Такая система подогрева жидкости позволяет получать сухой пар в помещении, что очень подходит для сауны.
  • Также необходимо отметить, что такая печка в баню с баком для воды позволяет получить довольно неплохой объем теплой жидкости, которой хватит не только для помывки.
  • Основная емкость располагается в другом помещении или даже на улице. При этом его нужно разместить на высоте, которая минимум на полметра будет превышать расположение самой печи.
  • В ней располагают небольшой расширительный бак, который соединяют с емкостью на улице при помощи двух труб, располагаемых на разных уровнях. По верхней в него будет поступать горячая вода, а по нижней — холодная потечет в зону очага.
  • Такие печи для бань с баком для воды осуществляют подогрев за счет теплообмена и естественной циркуляции. Холодная жидкость греется огнем и под созданным давлением и температурой поднимается в емкость наверху. В то же время с нижней части бака она поступает в печь.
  • Довольно часто банщики используют эту воду для организации душа, хотя при правильном подходе ее может хватить и на другие хозяйственные нужды. В этом случае цена горячей воды для этих целей станет значительно меньше.
  • Отдельного внимания заслуживает тот факт, что профессиональные печники часто совмещают несколько принципов подогрева воды. Вначале они создают бак, который располагается сверху над топкой и при этом охватывает трубу. Затем они связывают его с емкостью, находящейся в другом помещении.
  • Такая печь является самой эффективной и позволяет получать горячую воду в больших объемах и для разных нужд. При этом ее можно назвать самой безопасной и производительной.

Совет! Подобные системы применяются довольно редко и только в тех случаях, когда планируется создать не баню, а сауну.

Заводская конструкция с отдельной емкостью

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который приведен выше, можно сделать вывод о том, что существует несколько систем организации подогрева воды в здании, завязанные на конструкции печи. Все они обладают своими уникальными особенностями и техническими характеристиками.

При этом изготовить банные печи с баком для воды вполне возможно своими руками. Они достаточно просты и не требуют владения определенными навыками или знаниями. Достаточно просто выбрать необходимую модель и следовать инструкции по ее изготовлению.

9ban.ru

Печка для бани с баком для воды

В нашей статье вы узнаете про виды и установку этого устройства.

В элементарном варианте, схему подогрева воды с использованием топки банной каменки, можно представить следующим образом:

  1. Топочное отделение размещается таким образом, чтобы выделяемое тепло производило нагрев емкости с водой.
  2. Бак или другая емкость для горячей воды располагается таким образом, чтобы обеспечивать наибольшее удобство пользования и одновременно достаточно быстрый и эффективный нагрев.

Сама конструкция должна быть:

  1. Безопасной.
  2. Надежной.
  3. Легкой в пользовании и обслуживании.

Количество подогретой воды должно обеспечивать максимальное количество посетителей, и в среднем должно равняться 40-50 литров на одного человека.

В зависимости от условий постройки самого банного помещения, условно можно разделить печи с резервуарами для подогрева воды на следующие виды:

  1. Система подогрева в помещении с круглогодичным поддержанием положительной температуры (имеется в виду, что нет необходимости сливать воду с емкости в осенне-зимний период во избежание замерзания).
  2. Конструкция предусматривает временную эксплуатацию в определенный период, при этом, само помещение не всегда планируется отапливать.
  3. Помещение бани имеет подключение к системе водопровода – наполнение емкости происходит автоматически.
  4. Наполнение бака требует использование мускульной силы ввиду отсутствия водопровода.

Принцип работы

Описание принципа работы такой конструкции можно свести к нескольким видам:

  1. Принцип прямого нагрева – емкость с водой находится непосредственно над топкой, и тепло, выделяемое при сгорании топлива, нагревает жидкость.
  2. Работа, основанная на нагревании воды горячим дымом – бак расположен таким образом на дымоходе, что нагревание происходит от дыма, проходящего по дымоходу.
  3. Использование для нагрева теплообменника, внутри которого циркулирует нагреваемая вода. В таком случае, сам резервуар может располагаться в любом другом месте и даже помещении бани.

Преимущества и недостатки

Для каждого из перечисленных принципов построения нагревательной установки, характерны как положительные, так и сугубо индивидуальные недостатки, которые необходимо учитывать при выборе того или иного проекта к использованию.

В первом варианте расположения нагреваемой емкости непосредственно над топкой печи, положительными факторами будут:

  1. Простое конструктивное решение – такую конструкцию несложно изготовить, она не требует дополнительных соединений и сварных соединений, в качестве бака можно использовать любую толстостенную емкость.
  2. Довольно быстрый и эффективный прогрев воды.

Такое расположение большой емкости требует большего места, что отрицательно сказывается на вариантах расположения печи такой конструкции – как показывает практика, печи с баками на 40-50 литров можно разместить в помещении рядом с парной, а вот при большем объеме, требуется готовить индивидуальный проект размещения или жертвовать эстетической частью или размещать бак в помещении парной.

Во втором варианте, положительный эффект получается:

  1. От возможности расположения нагреваемой емкости в парной или чердачном пространстве.
  2. Возможности утепления бака снаружи слоем теплоизоляционного материала.
  3. При размещении бани на участке без централизованного водопровода, использование выгодного расположения емкости с водой на высоте для устройства душа, без дополнительных инженерных систем.

Неудобства такого варианта могут быть в следующем:

  1. При расположении дымоходной трубы внутри бака, в месте соприкосновения горячего дыма с холодной трубой образуется сажевая пробка, требующая дополнительного внимания и периодической чистки.
  2. Неудобство наполнения бака в помещениях без водопровода.
  3. Сложность контроля температуры нагреваемой воды.

Третий вариант позволяет размещать нагреваемую емкость в любом помещении бани, при этом:

  1. Вариант использования резервуара с теплоизоляционным слоем позволит дольше пользоваться горячей водой.
  2. Прогрев будет осуществляться более эффективно за счет использования эффекта циркуляции нагреваемого теплоносителя.
  3. Размер емкости в данном случае может быть весьма приличным и достигать 400 литров и более.

Вместе с тем, для всех видов конструкций, обязательным требованием являются требования безопасности, среди которых:

  1. Необходимость контроля температуры нагреваемой воды.
  2. Необходимость контроля давления в емкости, установка предохранительного клапана.
  3. Необходимость установки крана слива воды для недопущения замерзания в зимний период.

Виды и критерии выбора

Печь с навесным баком

Наиболее приемлемые и практичные на сегодняшний день виды банных печей с баками для воды можно квалифицировать:

  1. Банные печи с навесными баками для подогрева воды.
  2. Печи с расположением емкости для нагрева на дымоходной трубе.
  3. Выносной вариант расположения бака или печи с раздельным расположением емкости для нагрева.

Все варианты оборудования для бани сегодня без труда можно найти в специализированных магазинах.

Установка таких печей не является слишком тяжелой задачей, в большинстве случаев, достаточно для установки иметь общее представление о процессе монтажа, иметь определенные навыки работы с гаечными ключами и внимательно прочесть инструкцию по монтажу, прилагаемую к оборудованию.

При изучении начального проекта бани, сначала необходимо достаточно точно изучить все плюсы конструкции предлагаемых печей. В пользу того или иного варианта установки, может быть подан не один аргумент, а вот отказ может быть мотивирован одним.

Исходя из этого, следует обратить внимание:

  1. Печь с навесным резервуаром может размещаться внутри парной, таким образом, экономится пространство в других помещения, вода прогревается более эффективно, дольше сохраняет тепло, кроме этого, при расположении бака внутри парной, есть возможность установки дополнительного небольшого по объему резервуара для получения влажного пара для любителей русской бани.
  2. Использование емкости самоварного типа с нагревом воды от тепла дымоходной трубы, позволяет увеличить площадь нагрева и соответственно уменьшить время доведения воды до нужной температуры. Такие баки служат намного дольше и такой резервуар можно устанавливать как в парной, так и на чердаке, а в отдельных случаях размещать и в парилке и на чердаке.
  3. Использование выносного бака позволит сэкономить не только пространство, но и использовать в качестве резервуара различные емкости – бочки, баллоны. К тому же, размер может быть различным – нагрев воды происходит посредством теплообмена, что дает возможность увеличить объем нагреваемой воды.

Кроме того, возможно использование нескольких вариантов установки баков различной емкости на одну печь. Такой вариант позволяет наиболее эффективно использовать тепло, выделяемое топкой печи.

Как сделать своими руками?

Схема печи для бани с металлическим баком

В большинстве случаев, при самостоятельном изготовлении банных печей с баками для воды, используются готовые чертежи или размерная основа, с ранее смонтированных образцов.

Сам процесс не является сложным и условно может быть разделен на несколько этапов:

  1. Конструкторский этап: выбор варианта, создание эскизного рисунка и расчет материала, в отдельных случаях изготовление модели-прототипа из подручных материалов. Следует заметить, что при строительстве все же проще и дешевле следует сначала сделать саму печь, установить ее и только потом возводить стены.
  2. Практический этап – подбор материала, подгонка частей, соединение, установка.
  3. Завершающий этап – пробная топка и исправление выявленных недостатков.

При изготовлении металлической печи-каменки понадобятся:

  • инструменты:
  • сварочный аппарат;
  • линейка, угольник, чертилка, керн, мел, карандаш;
  • болгарка и заточными и отрезными кругами;
  • молоток, напильник, различные зажимы;
  • средства защиты – очки, маска сварщика, перчатки, костюм сварщика;
  • расходные материалы – электроды, щетка по металлу, наждачная бумага;

При наличии водопровода, кроме этого, понадобятся:

  • резьбовые соединения;
  • краны, задвижки, переходники;
  • трубки, уголки, сегменты;

Из материалов:

  • листовое железо – 10 мм;
  • уголок 60*60;
  • полоса металлическая различной ширины;
  • завесы;
Схема сборки

Технологически, процесс изготовления малой печи-каменки с баком для нагрева воды можно представить в виде следующей технологической карты:

  1. На основании готовой модели (а начинающим конструкторам нелишне будет собрать такую модель из картона или ДСП), изготавливается рабочий чертеж.
  2. По размерам рабочего чертежа частей печи, вырезаются готовые детали корпуса.

Собираются и подгоняются по размерам:

  • топка;
  • поддувало;
  • дымоход;
  • емкость для воды или теплообменник;
  • соединяются боковины каменки, тыльная часть и лицевая;
  • устанавливаются колосниковая часть, дверки топки и подувала, провариваются соединительные швы;
  • устанавливается бак, дымоход, монтируются краны, сгоны, соединительные шланги;
  • устанавливается решетка для камней;
  • устанавливается на место и соединяется с дымоходом;
  • проводится пробная топка, сначала без наполнения емкости водой, а потом с водой;

househill.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
