Печь для бани с баком – Банные Печи с Баком для Воды (120+ Фото): Устройство +Отзывы

разновидности, преимущества, плюсы и минусы, а также видео-инструкция кладки кирпичной банной печки

Главная страница » Печи для бани » Виды банных печей » Какая из печей для бани с баком для воды подойдет для вашей парилки

Одна из наиболее востребованных комплектаций банной печи включает в себя бак для нагрева воды. Давайте вместе разберемся, насколько выгодна подобная конструкция, какие у нее есть разновидности и как выбрать оптимальную для своей бани.

Кому нужны?

Ответ очевиден: тем, у кого нет подключения к сети горячего водоснабжения, а такое у нас, к сожалению, не редкость. Но в каждом конкретном случае горячая вода может использоваться для мытья или для обогрева, или для того и другого, поэтому под конкретные обстоятельства нужны печи с емкостью для воды разных типов.

Кроме того, в самой парилке тоже есть необходимость в горячей воде — нехорошо поддавать на камни холодную воду, потому что они охлаждаются резко, могут потрескаться; потом температура — она от этого понизится, а пока снова наберется — это время. Так что, пусть небольшой, но бачок для горячей воды в парилке уместен даже в случае наличия водопроводных сетей.

Принцип действия

Тут ничего сложного. Вода относится к наиболее теплоемким веществам, поэтому для ее нагрева нужно много энергии. Эту энергию мы можем отобрать либо у корпуса печи, либо с дымохода.

Кирпичная печка для бани с баком для воды

Понятно, что внутри печки тепло «рабочее», идущее на обогрев парилки, а в дымоходе оно уже относится к числу потерь, потому что газы не успевают охладиться, проходя через трубу, и в таком виде уходят в атмосферу.

Из этого следует, что идея приобрести печку для бани с баком для воды может быть полезной для увеличения КПД печи — для этого нужно брать модель, у которой бак на дымоходе.

Виды

В зависимости от расположения бака относительно печи, они делятся на следующие подвиды:

С наставным баком

Печь для бани с баком наставным «Жара-Малютка» 700ПУ (фото с сайта производителя)

Наиболее древний способ нагрева: печь делалась таким образом, чтобы на ее верхней поверхности оставалось свободное место или даже делалось специальное углубление под емкость с водой.

Вода хорошо прогревалась, располагаясь в емкости непосредственно над топкой. А каменка при этом находилась по соседству с ней.

Сегодня в вашем распоряжении множество моделей печей, позволяющих при необходимости устанавливать верхний бак, который, кстати, чаще всего можно приобрести у производителя одновременно с печкой.

В качестве примера можно назвать печь «Жара-Малютка» 700ПУ. Она комплектуется наставным баком для воды на 50 литров (есть вариант 30 литров).

С навесным или приставным

Банная печь с баком для воды — навесная разновидность бака

Расположение в данном случае одинаковое, а крепление может быть разным. Такой резервуар получает тепло от боковой стенки печи. При этом производители предоставляют владельцу решать, с какой именно стороны печки будет располагаться резервуар для воды — это существенно для бань с небольшим пространством парилки.

Боковой бак можно либо повесить на специальных крючках, либо же просто приставить на приступочку — теплообмен будет идти в любом случае, но не шибко.

Пример — печи «Ермак», которые предполагают возможную комплектацию баками навесными.

Со встроенным

Сложно вынести такие резервуары в отдельную разновидность, потому что на практике это все тот же расположенная сбоку емкость, только без возможности ее удаления. Некоторые производители продолжают делать подобные конструкции. В качестве примера приведем печь «Сибирь», которую делает НМК.

Печь в баню с баком для воды Kastor — встроенный бак

С выносными

Независимо от того, в какое именно помещение будет вынесен резервуар для горячей воды, конструкция будет одна и та же. Если все предыдущие баки так или иначе соприкасались непосредственно с печью, то эта разновидность находится на значительном удалении, поэтому нагрев производится с помощью теплообменника.

О разновидностях теплообменников вы можете прочитать на нашем сайте в посвященной им статье.

Чаще всего выносные баки используются для того, чтобы не только снабдить моечную горячей водой, но и обогреть помещение, в котором расположен бак. А вариантов, кстати, несколько:

  • одни предпочитают выносить бак в моечную;
  • другие ставят его в предбаннике;
  • третьи оставляют в парилке;
  • четвертые выносят на чердак.

Если первые три мало чем отличаются друг от друга, то последний вариант имеет функциональную значимость. Вы наверняка знаете, что для гравитационного напора нужно поднять резервуар с водой как можно выше. Если просто повесить бак на стену, вряд ли вы сможете помыться под душем. А вот если поднять бак на чердак, то привычное для горожанина мытье в душе становится вполне возможным.

СОВЕТ! Теплопотери не изолированного бака на чердаке будут чересчур велики. Поэтому обычно такой бак обкладывают тем или иным теплоизолятором, можно даже с фольгой.

Примеров выносных баков весьма многочисленны. Они есть практически у каждого производителя вместе с теплообменниками.

Печи для бани на дровах с баком — выносная разновидность резервуара.

С баком на дымоходе

Печка для бани с баком на дымоходе.

Выше мы уже упоминали достоинство подобных баков. Теперь пришло время внести ясность по поводу их конструкции. Дело в том, что у вас всегда есть выбор: крепить к дымоходной трубе полноценный резервуар на десятки литров или небольшой по объему на 5-10 литров, который будет выполнять функцию теплообменника, то есть передавать тепло дальше, к большому резервуару.

Оба варианта повышают КПД печи, но какие-то теплопотери при передаче к удаленному резервуару все-таки будут.

Плюсы и минусы разных конструкций

В зависимости от обстоятельств отдельные достоинства могут перевешивать недостатки. Понятно, что если бак расположен на печи или пристроен сбоку, то из этого следует три неприятные вещи:

  • постоянный нагрев воды приведет к образованию пара, но это будет не тот разогретый свыше 100 градусов пар, который зовется легким — тот получают только с перегретых камней. А из емкости будет валить обычный тяжелый пар, от которого в парилке тяжело находиться.
  • использовать нагретую воду для мытья проблематично, если парная не совмещена с парилкой. Придется носить горячую воду в моечную и мыться так, как предки мылись).
  • у баков, пристроенных на боку печи нагрев происходит хуже всего, потому что стенки печи прогреваются не так сильно, как верх или дымоход. Плюс еще стенка самого бака со временем потеряет теплопроводность из-за накипи, а стенка печи — из-за окалины. Поэтому вода прогревается плохо, внизу остается холодной, ее надо перемешивать вручную.

Однако есть и достоинства у подобных конструкций — их легко заливать водой именно потому, что емкость расположена не высоко. Но это если нет холодного водоснабжения тоже. В противном случае плюс нивелируется.

Кстати! Чем больше площадь соприкосновения емкости с водой и печи, тем быстрее нагрев. Но не всегда к этому стоит стремиться — зачем вам клубы тяжелого пара в непрогретой бане?

Конечно, возможность устроить душ с любого бака у вас все-таки есть. И, хоть печники и не советуют пользоваться насосом, принудительная циркуляция жидкости в системе спокойно заберет воду хоть с наставного, хоть с приставного бака. Главное — не забывать подливать.

Насос не нужен только при правильно организованной гравитационной и конвекционной циркуляции между теплообменником и выносным баком. (Советуем прочитать статью, где дана схема.) Но и тут, если выносной резервуар расположен не слишком высоко, помыться получится разве что со шланга. А поднимете на чердак, может нарушиться правило, говорящее, что длина соединений не должна превышать трех метров. То есть все строится на нюансах и на конкретных обстоятельствах.

Сами мы считаем оптимальной систему, в которой резервуар крепится на дымоходе. А будет это большой бак или теплообменник — зависит от того, как вам привычнее или удобнее мыться. Ну, или от того, будет в системе насос или нет.

Фото: теплообменник самоварного типа

Однако и у оптимальной системы есть свои недостатки. В частности, торговцы признаются, что соединение бака и трубы на входе внизу может сильно страдать от перегрева, например, в ситуации, когда вода наливается уже после растопки печи. Тогда шов расходится и надо заваривать. Другой недостаток — это выгорание трубы при сильном разогреве печи.

Обращайте внимание и на размеры заливного отверстия. У одних резервуаров оно большое, это даже откидная крышка, а у других — маленькое круглое. Все-таки вам придется заливать десятки литров, а также время от времени мыть бак изнутри!

На заметку! Печь вообще не стоит топить на пределе ее возможностей. Это сокращает срок службы металла, который неизбежно окисляется и превращается в окалину, а потом она осыпается и остаются дыры. Нижний кусок дымохода тоже прогорит, если так топить. Если не хотите подобного, вставьте внутрь кусок черной трубы из конструкционной стали нужного диаметра. Она и часть тепла заберет, и прочности конструкции добавит.

Полезное видео

В этом ролике объясняется подробнее про укрепление дымохода обрезком трубы:

Больше узнать о недостатках навесного и крепящегося на дымоходе резервуара можно из следующих видеороликов:

Как выбрать оптимальную конструкцию

В сущности, мы уже ответили на этот вопрос в предыдущей главе, но ответ отсылал к конкретике той или иной бани.

Давайте еще раз посмотрим на определяющие пункты:

Как рассчитать нужный объем емкости? Исходите из того, что для одного моющегося нужно не менее 10 литров воды.

Как предполагается отапливать смежные помещения? Если нет других вариантов, можно использовать для этой цели выносной резервуар. Само собой разумеется, что в этом случае его не стоит теплоизолировать. Как другой вариант, можно использовать печь для нагрева антифриза в отдельной отопительной системе.

Готовы ли вы к созданию принудительной циркуляции? Если да, то никаких препятствий к выбору любой из описанных конструкций не имеется. В этом случае вы получите не только душ, но и, при желании, отопление через радиаторы. Правда, придется организовывать систему по всем правилам.

К примеру, не забывайте о необходимости установки расширительного бачка, который принимает избыток жидкости в системе.

Как установить печь на дровах с баком

Если печь не самодельная, то подробности ее установки описываются в паспорте. На всякий случай напомним, что есть существенная разница между подготовкой к установке металлической печи и кладкой кирпичной.

Печь для бани с водой: теплообменник на трубе

В первом случае делается относительно легкое основание, без отдельного фундамента, которое призвано обеспечить и устойчивость, и пожарную безопасность. Это 1-3 ряда кирпичей, которые укладываются ниже уровня чистового пола.

Поверх основания кладется лист огнеупора, следом — железный лист, существенно выступающий перед топкой, чтобы избежать возгорания от вылетающих искр.

Если топка выносная, то канал проводится через стену и должен быть теплоизолирован. Для этого между каналом и стеной оставляется зазор, куда вставляется теплоизолятор (не любой, а только тот, который выдерживает очень высокие температуры). Сама стена делается из негорючего материала, например, из кирпича. Подробнее про выносные топки тут, также вам может понадобиться материал про порталы и про печи-камины.

После установки печи (см. здесь и тут) монтируется дымоход. Это отдельная тема. Нас интересует только случай, когда бак находится на дымоходе. Внутри него уже есть дымоходная труба, поэтому его просто ставят на выходной участок трубы из печки, а сверху монтируют обычный дымоход.

В остальных случаях бак либо ставится/вешается на борт, либо к штуцерам встроенного теплообменника крепятся трубы/шланги, которые соединят его с выносным баком, закрепленном в моечной или предбаннике.

Установка бака не должна вызывать больших затруднений, особенно, когда это не выносная модель. Навесной, как следует из названия, просто навешивается с помощью крючков на борт печки, наставной — ставится сверху. Баки на дымоходе просто ставятся на выходной кусок трубы из печи. Для большей надежности стоит предусмотреть более прочное крепление, если нет желания уронить бак весом в полцентнера, а то и больше.

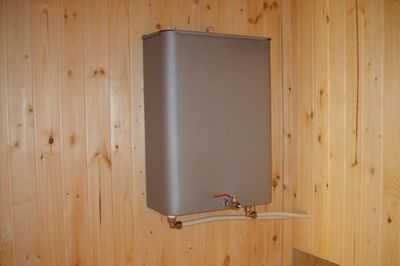

Выносной бак может иметь петли для крепления на стену: посмотрите короткий ролик, где они показаны.

Безопасная эксплуатация

Мы уже упоминали об опасности опрокинуть на себя установленный на дымоходе бак, если его не закрепить дополнительно.

Не менее важно соблюдать следующее правило эксплуатации системы нагрева воды:

ВАЖНО! Проверяйте наличие воды в системе перед тем, как начать топить печь. По крайней мере в этом случае вы можете рассчитывать на более продолжительную эксплуатацию оборудования.

В зимнее время особенно актуальным становится правило о сливе воды в системе:

ОПАСНОСТЬ! Сливайте воду перед уходом, чтобы она не промерзла и не разорвала трубы.

Ну и не стоит пренебрегать следующим советом:

СОВЕТ! Стыки и соединения — самые ненадежные места любых конструкций, поэтому они требуют хорошей изоляции и постоянного внимания в дальнейшем.

Боритесь с тяжелым паром, заливая неполный бак, чтобы потом можно было долить холодной воды и ликвидировать пар.

Как кладутся кирпичные печи с баком для воды

Кирпичные банные печи с баком для воды могут иметь различную конструкцию. Общее будет то, что бак располагается либо над топкой, либо сбоку от нее, рядом с каменкой. Обычно под бак, который имеет прямоугольную форму, делается соответствующих размеров выступ.

Для самостоятельной работы по возведению кирпичной печи нужен опыт. «Рецепт» может показаться простым, но эта простота обманчива. Подробнее про кирпичные печи тут.

Начинается все с выбора конструкции, а их довольно много. Когда выбор сделан и порядовки найдены (например, в интернете), рассчитывается количество кирпича и вес печи со всеми составляющими — от этого параметра зависит глубина заложения фундамента. Если вес готовой печи будет более 700 кг (а он точно будет больше и не забудьте вписать бак доверху налитый водой), то фундамент автоматически обязателен. О том, как делаются фундаменты под печи, читайте на нашем сайте.

Подготовив основание, можно приступать к кладке. Но сначала надо приготовить правильный раствор.

ВАЖНО! Для кладки печей не используется цементный раствор. Только глина и песок. Еще есть кладка без раствора.

Сначала надо замочить глину. Для этого возьмите равные количества воды и глины и замешайте их. Через пару дней протрите раствор через мелкую решетку (3х3 мм годится). Затем возьмите песок, просейте его и добавьте в смесь так, чтобы получилось что-то вроде густой сметаны. Раствор для кладки не должен быть ни слишком жирным, ни слишком тощим.

Как вариант, можно купить готовую глиняно-песчаную смесь в мешках в строительном магазине, ее достаточно развести водой и можно класть печь (соблюдайте инструкцию на мешке).

Сама кладка представляет собой следование порядовке выбранной конструкции печи. Понадобятся два вида кирпича: обычный полнотельный и шамотный. В помощь тем, кто решится сделать это своими руками, мы подобрали ролик, где как раз объясняются существенные нюансы (голос нудный, но потерпеть можно):

Рекомендуем также полезные материалы про печи:

***

Что ж, тема раскрыта достаточно полно, чтобы вы смогли определиться в выборе нужного типа бака, его объема и расположения. Успехов при установке!
