Делаем для бани кирпичную печь с баком для воды

Издавна на Руси возводили добротные бани. Самым важным фактором было место ее постройки, а уж сделать эту конструкцию желал практически каждый. Всякий человек знает, что баня восстанавливает здоровье и придаёт силы. Именно такие слова можно обнаружить во множестве древних свитков.

Строят бани и сегодня. Перед тем, как сделан основной проект, нужно решить, какой будет печь – электрической, металлической или же кирпичной с баком для воды. Не будем нарушать древних обычаев и рассмотрим, как именно сделать конструкцию из кирпича с баком для воды.

Как выглядит кирпичная печь для бани

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!Банная кирпичная печь имеет следующие основные части:

  • топку;
  • зольник;
  • каменку;
  • дымоход;
  • бак для воды.

Труба с дымоходом своими руками изготавливается несколькими способами:

  • Её можно сделать насадной. В этом случае она закрепится прямо к печке.
  • Её можно сделать коренной. Труба ставится отдельно и примыкает к самой печи.

За правило нужно взять тот факт, что трубу необходимо ставить на 0,5 метров выше конька крыши. У трубы дымохода поперечное сечение должно равняться полноценному кирпичу. В крайнем случае, его половине. Когда труба проходит через потолок, необходимо сделать её уширение.

В большинстве случаев своими руками делаются простые банные кирпичные печи, без каких-либо замороченных конструкций. Поэтому, в основном, бывает достаточно обычного бака для воды. В качестве дымоходной трубы для таких конструкций отлично подойдут металлические трубы. К сожалению, когда они охлаждаются, от них начинает исходить неприятный запах. Чтобы этого избежать, на трубы нужно поставить теплоизолирующий футляр.

Для бани важно правильно сложить печку из кирпича с баком. Особенно это касается тех случаев, когда вы не нанимаете специалистов, а делаете её своими руками. Пар можно получить, если поливать разогретые камни холодной водой.

Виды

Кирпичные печки для бани бывают построены в нескольких вариациях:

  • По-чёрному. Их ещё иногда встречаются в полузаброшенных деревнях. Они не имеют дымохода, отсюда и название. Баки для воды есть, но не всегда.
  • По-серому. Такие конструкции строятся с дымоходом. Дрова должны прогореть, чтобы сажа осела.
  • По-белому. Такая печка греет баню на протяжении 12 часов.
  • С плиткой. В данном случае на паре чугунных плит располагаются камни и бак.

Строим кирпичную печь своими руками

Прежде всего, нам понадобится следующий инструмент:

  • строительный уровень;
  • терка;
  • лопата;
  • сито;
  • отвес;
  • кельма;
  • ведро.
Сначала нужно понять, в каком месте нам расположить печь из кирпича. После этого потребуется отметить, где будет находиться труба дымохода. Закрепите отвес в отмеченном круге.

Нужно обязательно выстроить фундамент. По площади он значительно больше будущей конструкции. Алгоритм работ получится таким:

  • лопатой вырывается котлован и на дно насыпается слой песка;
  • песок проливается водой и тщательно утрамбовывается;
  • далее происходит установка опалубки, состоящей из досок;
  • после этого насыпьте своими руками слой гравия, разровняйте его и утрамбуйте;
  • положите на гравий прут арматуры и залейте всё раствором цемента;
  • оставьте получившуюся массу до момента полнейшего высыхания. Чтобы процесс ускорить, рекомендуется насыпать влажные опилки.

Перед тем, как будет выполнена кладка кирпичей, их нужно смочить в воде. Благодаря такому нехитрому приему, они не заберут влагу из раствора. После этого опалубка снимается, все возможные щели засыпаются песком. Итак, вы возвели фундамент, на котором будет стоять банная кирпичная печь. Теперь на него нужно уложить слой пергамина для гидроизоляции. Печка делается на глиняном растворе. Его приготавливают своими руками. Это требуется для термостойкости.

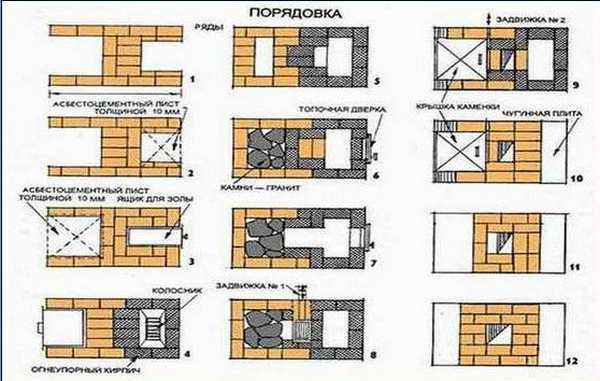

Кладка печи. Порядовка

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!На слой гидроизоляции происходит кладка первого ряда кирпичей. Делать это нужно насухо. Обязательно оставьте для чистки отверстие, на него впоследствии можно повесить дверцу.

Дальнейшая порядовка происходит так:

  • На нижнем креплении в третьем ряду своими руками нужно поставить дверцу. Сверху она будет закреплена на шестом ряду.
  • Чтобы кирпичи лучше прилегали друг к другу, потребуется некоторые из них немного подпилить своими руками. Важно помнить, что их можно будет установить исключительно поверх дверцы.
  • Понять, правильно ли положена кладка, можно с помощью отвеса.
  • Дверца топки, зольный колодец и колосники необходимо установить также в третьем ряду.
  • На следующей порядовке нужно поставить специальную перегородку. Она будет отводить дымовые газы.
  • Когда порядовка будет выполнена вплоть до 14 ряда, то потребуется сделать проем и закрепить швеллера на боковые стены. Это необходимо, чтобы дальше установить бак для воды своими руками.
  • Дальше один ряд кирпичей нужно выложить друг к другу под углом. Это будет основой разделительной стены.
  • Далее выкладывается ещё 3 ряда для закрытия стыков.
  • Асбестовым шнуром обматываются имеющиеся металлические детали, чтобы не произошло пожара.
  • После этого нужно построить своими руками дымоход и заслонку для него.

Штукатурим кирпичные печи

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Когда кирпич высохнет, его нужно будет отштукатурить. Для этого можно использовать раствор, состоящий из песка и глины. Песок просеивается, в раствор добавляется стекловолокно. До того, как проводить дальнейшие работы, поверхность печки потребуется тщательно подготовить:

  • остатки раствора и пыли отчищаются;
  • стенки смачиваются водой.

Дальше нужно по одному слою наносить получившийся раствор на стенки печки. Каждый слой должен успевать высохнуть.

Итак, кирпичная печь с баком для воды может быть построена самостоятельно. Не важно, если вы не профессионал в данном деле. Если будете пользоваться инструкцией, то великолепная печь будет сложена очень быстро. Также вряд ли для вас составит сложность поставить бак для воды.

poluchi-teplo.ru

Кирпичная печь для бани с закрытой каменкой, с баком

Главная страница » Печи для бани » Секреты печников: кирпичная печь для бани — варианты с закрытой каменкой, с баком для воды

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

В сети полно материалов, которые предлагают без какой-либо предварительной планировки, разбора элементов и их связи в системе, именуемой «банной печью», сразу приступить к ее кладке. Это говорит только о том, что люди писавшие крайне далеки от практики, а их советы содержат в себе вперемешку полезную информацию, ересь и умолчание по существенным вопросам.

Мы пойдем другим путем: не касаясь напрямую вопроса о самостоятельной кладке, расскажем то, что знают профессиональные печники о кирпичных каменках для бани.

Печь-каменка из кирпича для бани

Начнем с того, что каменку из кирпича для бани выбирают любители конкретно русской парной, потому что она заточена под ее кондиции. На нашем сайте много материалов, которые рассказывают о том, что это за кондиции, поэтому сейчас достаточно сказать, что закрытая каменка — это одно из важных условий, работающих в связке:

  • кирпичная кладка;
  • закрытая со всех сторон емкость для камней, размещенная внутри печи;
  • управляемая конвекция (возможность практически полного перекрытия воздушных потоков).

Однако в банях можно встретить и открытые каменки. Это не совсем «по правилам», но такой вариант не является новоделом. Скорее, это отголосок или потомок печей для бани «по-черному».

Основная проблема открытой каменки заключается в том, что она свободно отдает тепло окружающему воздуху, не позволяя регулировать этот процесс. Кроме того, верхний ряд камней никогда не нагревается до температуры получения легкого пара, поэтому «добывать» его в случаях открытых каменок приходится с помощью паровой пушки, подводящей воду к наиболее нагретым камням внизу закладки.

Мы не станем рассматривать вариант, который менее соответствует нашему понятию о русской бане, поэтому сразу перейдем к «правильной печке»:

C закрытой каменкой

Отдельного рассмотрения заслуживает кирпичная печь для бани с закрытой каменкой. Конструкции печей-каменок из кирпича довольно разнообразны, в частности, они могут наследовать у обычных обогревательных печей систему дымооборота, которая позволяет существенно снижать температуру уходящих в трубу дымохода печных газов, аккумулируя тепло в массиве печи.

Однако размещение внутри кирпичной печи-каменки каменной закладки позволяет не менее эффективно отбирать тепло у проходящих сквозь нее или обтекающих ее (в зависимости от конструкции) печных газов.

Таким образом, наиболее простой вариант реализации кирпичной печи для бани с закрытой каменкой — это прямоточная печка без дымооборота. Что не лишено плюсов, потому что избавляет владельца от необходимости более сложной, чем в данном случае, прочистки.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Печка состоит из топки, над которой находится каменная засыпка в проточной каменке, и дымохода. Плотность и масса засыпки таковы, что печные газы теряют не только тепло, но и искры, а в дымоход уходит только дым.

ВАЖНО! Рекомендуется в такую печь класть камней из расчета 15 кг на кубометр парилки, но это минимальное значение. Оптимальное — 40-50 кг. При этом не стоит беспокоиться об объеме — камни тяжелые, у них высокая плотность (1600-1800 кг/куб), поэтому места они много не занимают.

Печники рекомендуют делать верх каменки сводом — в этом случае увеличивается КПД печи.

Также не помешает футеровка. Причем желательно обложить шамотным кирпичом не только топку изнутри, но и каменку. Главное достоинство футеровки — это увеличение срока службы печи.

Другим средством для того же самого служат металлические полосы и уголки, которыми стягивается футеровка, а при желании — и сама печка снаружи.

Что касается выбора формы основания печки, то она может быть квадратной или прямоугольной. Если исходить из геометрии кирпича, то прямоугольная форма будет лучше, потому что тогда не придется резать кирпич. Впрочем, есть и квадратные схемы, где резать почти ничего не приходится.

С поддувалом или без?

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое поддувало. Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее — в топку, снабжая топливо необходимым для его сгорания кислородом. Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Тяга существует при наличии двух отверстий — внизу печи и наверху дымохода. Поэтому размеры их связаны между собой. Помимо этого есть определенная зависимость между объемом топки и тягой — если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе. Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха. КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода. Большим наказанием для хозяев будет опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще

вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Кстати! Тяга будет лучше, если поддувало будет расположено низко. К примеру, его можно начать выкладывать уже со второго ряда.

Печь-каменка из кирпича: как понизить теплопотери

Один из способов снижения теплопотерь при устройстве кирпичной печки заключается в закладке шанцевых каналов в самом низу печи, на уровне поддувала.

Шанцы — это глухие каналы, чье основное предназначение заключается в уменьшении контакта низа печи с полом и подвалом. Воздух внутри шанцев выступает в качестве термоизолятора.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Помимо этого с помощью шанцевых каналов можно улучшить конвекцию воздуха в проблемном месте — низе печки. Забирая часть тепла у кирпичного массива, каналы отдают его помещению. При этом не происходит лишней аккумуляции тепла в глубине печки.

На заметку! Повысить конвекцию можно не только с помощью шанцев, но и с помощью толстой чугунной трубы, проложенной внутри печки — ничем не заполненная труба будет нагреваться и греть воздух, выступая в роли калорифера. Ее концы образуют отверстия с двух сторон печи, а сама она проходит через топку.

Каменка из кирпича для бани: материалы

Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!В частности, это будут:

  • дверца топочная;
  • дверца поддувала;
  • дверца каменки;
  • колосниковая решетка;
  • розетки и душники (для шанцев и обогревательной трубы).

Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом — уголь.

Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва — это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам — 28 см, а поддувальная — двум рядам — 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы — он отвечает за снижение температуры снаружи дверцы.

Дверца топки может быть и остеклена, что модно в наши дни (см. тут про печи-камины). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор.

Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется — с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе — там будут участки сине-черного цвета.

Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше — то и лучше.

Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина — в повышенной морозостойкости — 70 и более циклов.

Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором — он не берет воду.

Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.



Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный — на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши — раствор без глины, цементно-песчаный или цемент, песок, известь.

На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

Совет! Если есть возможность, берите карьерный или горный песок — он лучший.

Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором — 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 — на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться. Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника, который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша — вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации — это спроектировать конструкцию, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД — вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака — еще такой же лист. На него — фольга и что-нибудь из числа негорючих термоизоляторов — минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак — на асбест или картон, как говорилось выше.

Полезное видео

Довольно меланхоличное, но содержательное повествование о том, как самим поставить печку:

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником — Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

  • Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
  • Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
  • Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
  • Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
  • Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
  • После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
  • При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
  • Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Порядовка печи с закрытой каменкой и боковым размещением бака для воды



Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

baniwood.ru

Кирпичные банные печи с баком для воды своими руками (видео)

Банные печи своими руками из кирпича с баком для воды — это сердце любой русской бани, которое делает это строение неповторимым и уникальным. История таких сооружений насчитывает многие века и определила ряд своеобразных элементов, без которых они не будут вызывать интерес у любителей банных процедур.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Кирпичные печи для бани с баком для воды прогревают парилку до температуры более 100º С, поддерживают тепло в других помещениях бани, греют воду и камни.

Даже конструктивно банные печи своими руками из кирпича с баком для воды сохраняют свою приверженность старорусским традициям. Конечно, изменился состав кирпича (можно подобрать надежные огнеупорные материалы), но сама технология, проверенная веками, сохраняет принципы.

Особенности печи для бани

Кирпичные печи для бани с баком для воды являются многофункциональными сооружениями, решающими следующие задачи: прогрев парилки до температуры более 100º С, поддержание тепла в других помещениях бани, нагрев воды, разогрев камней, получение пара. По старым традициям банные печи изготавливаются нескольких видов: «по-белому», «по-серому», «по-черному» и с плитой.

Схема печи «по-черному».

При варианте «по-черному» не используется дымоход (если он есть, то перекрывается заслонка), весь пар остается в парилке, создавая особый аромат. Пользуются такой баней, когда сгорит все топливо, чтобы не дышать продуктами горения, а температура набрала максимальное значение.

Печи «по-белому» обладают действующим дымоходом, что обеспечивает отвод продуктов горения, а пар создается при контакте накаленных камней с водой (чисто водяной пар). Недостаток — медленный прогрев помещения (до 10 часов). Технология «по-серому» занимает промежуточное положение, т. е. включает в себя регулирование дымоходных заслонок. Наконец, кирпичные печи с плитой подразумевают нагрев парообразующих камней от накаленной металлической (чаще всего чугунной) плиты.

По режиму нагрева банные печи подразделяются на печи постоянного и периодического действия. В печах первого типа камни постоянно нагреваются до 350º С, печью можно пользоваться при горении топлива. Во втором случае камни разогреваются до 1000º С, после чего растопка прекращается. Этот способ позволяет получить сухой пар. Кроме того, печи могут отличаться по потребляемому топливу: дрова, уголь, торф.

Особенности конструкции печи для бани

Банные печи, изготавливаемые своими руками, должны иметь следующие основные элементы:

  • фундамент;
  • кирпичный корпус;
  • топливник;
  • дымообороты и дымоход;
  • зольник;
  • бак для воды;
  • корыто (поддон) для камней.

Фундамент несет всю силовую нагрузку и должен быть достаточно прочным. Он изготавливается на 12-15 см больше размеров печи. Верхний уровень фундамента заглубляется в пол на два кирпичных ряда (до 15 см). Над фундаментом ложатся шанцы — 2-3 ряда кирпича. Далее сооружается зольник — камера, включающая поддувало для подачи в топку кислорода воздуха, колосник (решетку для просеивания золы) и дверцу. Задача этой камеры — сбор золы и поддув воздуха.

Схема печи банной из кирпича.

Важнейшим элементом печи является топливник, представляющий собой камеру (топку), закрытую дверцей. Верх камеры — свод; низ — это под. Продукты сгорания топлива выходят через верхнее отверстие в топке — хайло. Объем топки зависит от вида топлива и необходимой температуры прогрева (для дров или торфа топка имеет больший объем, чем для угля).

Внутри банной печи выполняются дымообороты — дымовые каналы для распределения тепла. Каналы располагаются в вертикальном, горизонтальном и диагональном направлениях. Размеры каналов — 13х13, 26х13 или 26х26 см. В зависимости от общей длины каналов и их расположения изменяется распределение тепла по помещению. Дымоход обеспечивает тягу и удаляет продукты горения.

Для обеспечения прогрева всех помещений бани печь располагается на стыке их стен так, чтобы бак с водой и поддон с камнями находились в парилке. Вход топки и поддувала — в зоне отдыха. Конструктивно элементы печи устанавливаются так, чтобы обеспечивался прогрев парилки до 120º С; причем температура должна постепенно увеличиваться от пола к потолку.

Материалы для изготовления печной бани

Для изготовления банной печи главное — выбрать качественный кирпич и изготовить раствор для кладки. Наиболее подходящим является печной кирпич, сформированный из огнеупорной глины и выдерживающий нагрев до 1200º С. Рекомендуется полнотелый кирпич марки не ниже М150 (оптимально — М200) со стандартным размером 250х120х65 мм.

Расход раствора на кирпичную кладку.

При кладке свода и пода топливника целесообразно применение шамотного кирпича типа ШБ или ША, работающего при нагреве до 1800º С. Причем такой кирпич можно выбрать различной формы в зависимости от конструкции топки.

Для кладки кирпича применяется песчано-глинистый раствор, так как цементный раствор не выдерживает печные условия. Глину следует извлекать на глубине более 0,5 м без примесей и замачивать в воде на несколько дней. Пропорции песчано-глиняной смеси определяются экспериментально по пластичности. Самый простой способ таков: смесь перемешивается миксером до состояния густой сметаны; после чего погружается сухой деревянный стержень, оценивается толщина прилипшего слоя — оптимально 2 мм (если получено меньше, то добавляется глина, если больше — песок). Емкость для воды рекомендуется подобрать в виде плоского металлического бака с толщиной стенок не менее 2 мм. Объем бака можно посчитать простым способом: необходимое количество горячей воды на одного человека — 10 л.

Подготовительные работы

Для изготовления банной кирпичной печи своими руками необходимо своевременно подготовить следующие инструменты:

Инструменты и материалы для самостоятельной кладки печи.

  • болгарка;
  • электродрель;
  • лопата;
  • мастерок;
  • шпатель;
  • терок;
  • ведро мерное;
  • миксер строительный;
  • ножницы;
  • нож;
  • кисть малярная;
  • зубило;
  • стамеска;
  • молоток;
  • киянка;
  • ножовка по металлу;
  • плоскогубцы;
  • уровень строительный;
  • отвес;
  • рулетка;
  • линейка металлическая.

Подготовительные работы начинаются с промеров помещения и составления плана установки печи. Составляется подробный чертеж конструкции с пошаговой регламентации процесса кладки. Перед началом строительства необходимо оценить горючесть материалов стен в зоне установки печи. При наличии риска возгорания следует применить обшивку асбестовыми и металлическими листами.

Наименьшее расстояние от деревянных перегородок до печной кладки должно быть 35 см, защищенных асбестом — 25 см.

Производится окончательная разметка места монтажа по полу, стенам и потолку (выход дымохода).

Изготовление фундамента

Схема фундамента под печь.

Первый шаг при изготовлении кирпичной банной печи — фундамент, который делается в следующем порядке:

  1. Роется котлован с размерами на 15 см больше всех размеров основания печи и глубиной в 70 см.
  2. На дно котлована насыпается подушка толщиной около 15-20 см из песка, щебня и измельченного камня.
  3. Замешивается бетонный раствор из цемента, песка и щебня (пропорция 1:3:3).
  4. Раствор заливается в котлован и тщательно уплотняется. Поверхность фундамента не доходит до уровня пола на 15 см. Горизонтальность фундамента проверяется уровнем, при необходимости производится выравнивание поверхности.
  5. На поверхность фундамента наносится слой гудрона и накладываются 2 слоя рубероида для создания гидроизоляции.

Кладка шанцев и зоны зольника

Схема кладки кирпичной печи.

Первые 7 рядов кирпичной кладки формируют шанцы и зону зольной камеры. Первый ряд кирпича ложится на цементно-песчаный раствор, а все последующие — на глинисто-песчаную смесь. Кирпичи в рядах должны быть увязаны. Вертикальный стык в одном ряду должен приходиться на середину кирпича в предыдущем и последующем рядах. Порядок укладки кирпичей следующий:

  1. 1-2 ряды. Плотная укладка по всей поверхности.
  2. 3-й ряд. Устанавливается нижнее крепление дверцы поддувала с помощью оцинкованной стальной полосы или проволоки.
  3. 4-5 ряды. Формируются вход поддувала и зольная камера, устанавливается решетка колосника, для чего в кирпичах прорезается канавка.
  4. 6-й ряд. Верхнее крепление дверцы поддувала и установка ее.
  5. 7-й ряд. Установка нижнего крепления дверцы топливника и формирование пода.

Проведение кирпичной кладки

Кладка последующих рядов имеет специфические условия:

  1. Начиная с 8-го ряда, формируется перегородка для дымохода, причем этот вертикальный канал делается до 14 ряда включительно. В стене делается ниша для установки емкости с водой.
  2. На 14 ряду устанавливается швеллер продольно в стене так, чтобы к нему приложилась емкость для воды.
  3. На 19 ряду крепится дверца для выхода пара и укладываются металлические полоски, которые скрепляются на 20 и 21 рядах.
  4. Устанавливается емкость для воды, которая упрочняется кусками кирпича.
  5. На 23 ряду устанавливается труба дымохода.
  6. На 15 ряду выкладывается ряд вертикально расположенных кирпичных обломков для формирования основания разделительной стенки.

http:

Установка дымохода

Дымоходный канал начинается с 23-го ряда кирпичной кладки и выходит на крышу. Толщина стенки дымохода должна быть не менее 0,5 кирпича. Сам дымоходный проход должен иметь не меньший размер и быть одинаковым по всей длине. Идеальная конструкция дымохода — абсолютно вертикальный канал без внутренних выступов. Общая длина дымохода от колосника до края трубы на крыше должна быть не менее 5 м. При монтаже дымохода следует предусмотреть установку заслонки.

Поделись статьей:

Оцените статью:

Загрузка...

expertbani.ru

Печь для бани из кирпича с баком своими руками, порядовка, черчежи, проекты

Краткое содержание статьи:

Покупая загородный дом или участок под строительство, мы первым делом задумываемся о бане. Да, как не парадоксально это звучит, но баня часто строится первой. И обязательно комплектуется печкой.
Печи для бани чаще выбирают металлические – проще и дешевле. Тем более что их очень легко сделать самостоятельно из подручных материалов. Но настоящие ценители знают, что печь для бани из кирпича дает куда более легкий пар. Поэтому если вы хотите получить настоящую, правильную бани, стоит рассмотреть этот вариант.

Преимущества и недостатки печи для бани из кирпича


Главное преимущество таит в себе материал. Если у вас в доме установлена кирпичная печь, то вы знаете какое мягкое тепло она отдает и как долго греет. Уют теплого камня не заменит ни газовое отопление, ни железная печь.

Еще один плюс – безопасность для посетителей парилки. Обжечься о кирпич можно, но не так как о металлическую поверхность. Вы успеете отдернуть руку раньше, чем получить полноценный ожог.
Недостатками же такого варианта являются следующие:

  1.  Трудность выкладки. Если металлическую печь можно установить за один – два дня, то на кирпичную вы потратите месяц. Это тяжелая трудоемкая работа.
  2. Долго протапливается. Разогрев такой печи требует времени. Ее не вытопишь «по быстрому» щепками или гнилыми деревяшками. Основательная печь требует правильных дров. Кирпич может и прогреется, а вот вода – не успеет.
  3. Массивность. Даже самая маленькая печь занимает достаточно много места.
  4. Необходимость фундамента. Кирпич – материал тяжелый. Поэтому кирпичная печь с баком полным воды, весит очень много. Поэтому фундамент является обязательным.

Из этой статьи вы узнаете как выложить печь для бани из кирпича своими руками. И начнем именно с фундамента.

Выбор типа печи


Прежде чем выбирать чертежи, необходимо определиться со следующими вопросами:

  • размер печи
  • местоположение водяного бака в печи
Размер зависит от размера помещения. Если у вас полноценная парилка, то выбирайте печь побольше. Обычно кладут печи размерами 890х1020 см и 1020х1290 см. В кирпичах это 3,5 х 4 и 4х5 соответственно.

В специализированной литературе приведены различные проекты банных печей. Очевидно, что нужна печь каменка – иначе откуда будет браться пар?

Водяной контур может быть встроен в печь, или вынесен отдельно. Вот проекты разных вариантов:

Эта печь имеет металлическую каменку. Условные обозначения:
1. опора для бака;
2. водяной бак;
3. труба дымоотвода;
4. отверстие брызганья водой на камни;
5. крыша каменки;
6. скрепы;
7. камни;
8. решетка;
9. стойки;
10. колосниковая решетка;
11. дверца топки;
12. поддувало.

И еще варианты печей с фотографиями готовых результатов:

На следующей схеме показана порядовка печи для бани. Это печь с каменкой, которая закрыта. Водяной контур размещен сбоку:

Конструкция Анатолия Заболотного

Для большой бани с обогревом нескольких помещений оптимально выбрать конструкцию Анатолия Заболотного:

Схема расположения печь Заболотного:

Схема печи Заболотного:

Порядовка печи Заболотного — для маленькой бани подойдет вот такая небольшая печь:
На схеме приведена ее порядовка:

Как видим, проекты имеются — выбрать есть из чего. Рекомендуем прорисовать проект в какой-нибудь компьютерной программе, например SketchUp. Так вы сумеете выстроить схему работ и у вас сформируется полный чертеж печи.

Фундамент для печи


После выбора схемы кладки можно приступать к строительству. Предусмотрите место для фундамента заранее. К нему предъявляется ряд требований:

  1. Расстояние до фундамента бани должно составлять полметра. Они не должны быть связаны. Из-за тепла фундамент печи расширяется.
  2. Лаги, перекрытия пола, а также стропила и балки крыши не должны затрагиваться при строительстве печи.
  3. Глубина зависит от почвы. Если земля рыхлая, то глубина начинается от полуметра. Если же твердая, то достаточно 20 – 50 см.
  4. Ширина фундамента на кирпич больше, чем ширина печи.

Порядок подготовки такой же, как и в любом другом случае:

  •  Выкапывается яма. Желательно книзу ее расширить на 15-20 см.
  • На дно насыпается щебень или песок и тщательно трамбуется. Смочите водой, чтобы основание было твердым. Можно использовать вибромашину, если таковая имеется.
  • Сверху прокладывается слой гидроизоляции, например рубероид.
  • Затем заливается раствор цемента. Обязательно используйте стяжку из арматуры. Уложите арматурную сетку таким образом, чтобы между ней и стеной котлована оставалось 5-10 см. Раствор делается в следующей пропорции: 1 доля цемента, 3 песка и 4-5 щебня. Воды примерно по половине массы цемента. Раствор не должен быть совсем жидким, но при этом должен течь.
  • Дайте фундаменту просохнуть в течение недели. Смачивайте его водой, чтобы не растрескался.

При желании можно сделать двойной слой изоляции. Тогда первый слой цемента наливается не до краев котлована, а не доходя до них на 15см. После высыхания, укладывается слой изоляции и опять наливается цемент. Это более надежная конструкция для банной печи, хотя и затратная по времени.

Материал и раствор


В качестве материала печи из кирпича с баком выбирается красный печной кирпич или шамотный. Второй стоит дороже, но имеет более эстетичный вид. В целях экономии рекомендуем вам выложить шамотным кирпичом топку. Если вы правильно обработаете красный, то такое сочетание будет выглядеть очень приятно.

В качестве раствора можно использовать готовую печную смесь или завести самим из глины и воды. Тогда вам надо разыскать глину, которая положена в основу выбранного кирпича – красную или шамотную. Еще просейте песок – его песчинки не должны быть больше миллиметра. Вода должна быть чистой, без запаха и минеральных солей.

Итак, для самостоятельного приготовления раствора вы должны найти глину, тщательно измерить песчинки и сделать химический анализ воды. При замесе тщательно следите за жирностью глины. В бытовых условиях ее измерить трудно, делается на глазок.

Может быть, все же проще купить готовый раствор?

Печь для бани из кирпича своими руками


Итак, фундамент готов, раствор тоже — можно начинать укладку печи. Каждый кирпич необходимо вымочить в воде – это поможет избежать растрескивания. Положите его в ведро с водой и дождитесь, когда перестанут выделяться пузырьки. Это будет означать, что он пропитался водой.

Дадим еще один совет. Внимательно изучите порядовку и нарежьте все кирпичи в размер. Тогда вы будете избавлены от пыли при выкладке рядов. Да и отвлекаться на резку во время работы ни к чему.
Если вам хватит терпения, можете обрезать наружние кромки кирпичей – скосить их. Это сделает вашу печь красивой и эстетичной.

Правила выкладки:

Еще один совет – отмывайте поверхность печи от раствора сразу же. Потом могут остаться разводы.
Подробнее как сложить печь с баком смотрите на видео:

Дымоход


Дымоотводной канал для кирпичной печи тоже лучше сделать из кирпича. Сэндвич-труба во-первых не будет смотреться, а во-вторых в ней образуется конденсат, что будет влиять на вашу печь не самым благоприятным образом.
При возведении кирпичного дымохода следует соблюдать ряд правил:

  • Как следует очищайте дымоход изнутри от остатков раствора. Дым, скапливаясь на неровностях, выпадает в осадок в виде сажи. Неровная внутренняя поверхность приведет к частой чистке трубы.
  • Сужение дымохода недопустимо.
  • Общая длина дымохода должна составлять не менее 5 м. Только при такой высоте будет создана нужная тяга в печи.
  • При прохождении перекрытия сделайте теплоизоляцию – в отверстии сделайте короб и проложите щель между ним и трубой теплоизоляционным материалом – например базальтовой ватой.
  • Высота от конька крыши до края трубы должна быть минимум полметра.
  • Побелите трубу известью. Тогда при протопке вы увидите места, где герметичность нарушена.

Пробуем вытопить печь


Работы закончились и вам не терпится попариться в баньке? Не стоит торопиться. Прежде всего, высушите печь. Для этого откройте все дверки и оставьте ее так на пару недель. Задвижку закрывайте только если идет дождь.

Когда печь просохла, попробуйте поджечь в ней бумагу, примерно полкилограмма. Так вы увидите величину тяги. Если все нормально, оставьте печь еще на день, а потом протопите ее щепками и мелкими поленьями. Много не берите! Максимально растопить печь вы сможете только после нескольких тестовых протопок. Наберитесь терпения и пройдите весь процесс правильно. Тогда ваша печь будет вас радовать жаром.

Печь для бани из кирпича was last modified: Июнь 21st, 2017 by paradeeva

pechnoeremeslo.ru

простая порядовка с фото, видео и чертежами

Спецпредложение! Отопительное оборудование со скидками до 50%.
Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.
Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).
E-mail: [email protected]

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Кирпичная печь для бани своими руками

Сердцем русской, как правило, дровяной бани является печь-каменка. От правильности ее возведения зависит оздоровительный эффект целого строения. Если при строительстве используются проверенные временем технологии, то посещение такой бани обладает оздоровительным и омолаживающим организм действием. Поэтому перед возведением конструкция, которая в будущем сможет стать сердцем русской бани по праву необходимо узнать некоторые нюансы и конструктивные особенности кирпичной печи данного вида.

Классификация кирпичных печей

Данная классификация хоть простая и незатейлива, но понятна многим специалистам строительной сферы.

Все печи, которые строятся для русских бань, можно подразделить на 4 основные вида:

  1. построенная «по-белому»;
  2. «по-черному»;
  3. «по-серому»;
  4. «с плитой».

Печь для бани сложенная из кирпича «по-черному» лишена дымохода.

Это самый популярный вид печи русской бани в деревне в течение многих столетий. Среди преимуществ такого пара – его неповторимый аромат и польза для органов дыхания. Минус – время, которое необходимо пройти до полного сгорания дров или иного топлива.

Следующим этапом эволюции в строительстве печей стал вариант «по-серому». В конструкции появляется дымоход и сокращается время прогрева. Но на камне по прежнему оседает сажа как продукт выгорания топлива.

Печь, построенная «по-белому» не оставляет грязи, сажи и дыма. Она достаточно практична и долговечна, но требует долгого прогрева (в среднем 10-12 час.). Камни в такой конструкции нагреваются от металлической плиты, которая перекрывает печь.

Видео по теме, поможет продумать все нюансы перед возведением печи:

Некоторые умельцы предлагают и свой вариант конструкции печки для бани: камни и бак под воду размещаются на 2-х плитах из чугуна. Часть плиты не закрывается, так воздух прогревается гораздо быстрее.

Выбор кирпича для печки в баню

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!Если бюджет возведения бани имеет ограничения, свой выбор можно остановить на простом строительном кирпиче со средними параметрами качества. Но здесь есть существенный недостаток – нестандартность размеров материала (стандарт: 25 на 12 на 65 мм). Разные габариты кирпичей станут следствием появления больших швов на квадрате печи (до 10-ти мм), что абсолютно не приветствуется в печном строительстве. Чтобы избежать такой ширины швов, придется укорачивать кирпичи.

Как готовится раствор

Качество строительства во многом зависит от используемого рабочего раствора. При возведении печки необходимо применять раствор из песка и глины (исключить цемент). При этом к глине предъявляются очень высокие требования – она должна добываться не менее, чем с ½ — метровой глубины.

Далее выбирается вместительная тара для перемешивания раствора с водой. Смесь должна выстояться 1-2 дня, после чего – тщательно перемешивается. Песок, который используется в печном строительстве, должен быть предварительно просеян. Соотношения для смешивания глины и песка – 1:1. Воды необходимо добавлять до момента обретения раствором консистенции сметаны. После хорошего вымешивания можно приступать к строительным работам.

Важный совет! Раствор быстро теряет свои эксплуатационные характеристики, поэтому готовить его нужно порциями, а не на всю печь сразу. Израсходован один замес – можно приготовить другой и т.д.

Нюансы кладки печи

Порядовая схема прорисована для облегчения понимания рисунка и последовательности действий. Каменка в русскую баню складывается по определенному алгоритму. Каждый ряд имеет свои размеры.

Соблюдение строгих параметров обеспечит надежность и эффективность печной конструкции.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Пошаговая схема кладки кирпичной печи для бани

Число рядов варьирует в зависимости от высоты помещения. На каждый тип печки рассчитан свой алгоритм и объем работ. Ряды берут отсчет от сплошного, расположенного в самом низу. Первый ряд – самый сложный, необходимо тщательно вымерить диагональ основания печи (до 1-го мм). По краям квадрата выкладываются кирпичи с ровными гранями, самого высокого качества из всей партии. Разные печи требуют разного количества сплошных рядов (1, 2 или больше). Кладка самого тела печи каменки осуществляется при помощи строительного отвеса.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Схема кладки печи для бани из кирпича

К выбору материала кладки стоит подходить ответственно. Недопустимо использование обычного красного кирпича одновременно с огнеупорным. Различная температура нагрева и разная теплоотдача приведут к образованию трещин и щелей в кладке.

Строительство печи — пошагово в фотографиях

Сначала возводится фундамент печи, потом – ее стены. Первая на очереди – стена защиты, предназначение которой – противопожарная функция. Материалом для ее возведения служит нарезной кирпич, который скрепляется песчано-цементным раствором.

Подробная инструкция: Как сделать фундамент для банной печи

Кирпичи кладутся на прокладку гидроизоляции из битума, которая накладывается на печной фундамент. Необходимо смачивание каждого кирпича водой.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Далее проверяется правильность углов и т.н. «порядовка». Важность порядовки не теряет своей актуальности при строительстве печей из любых камней (не только из кирпича). Число рядов напрямую зависит от размера будущей отопительной системы, мощности ее обогреваемости. Замер краев порядовки требует внимательного исполнения, т.к. появление зазоров станет причиной попадания дыма внутрь бани. Швы кирпичных междурядий должны быть меньше 3-5 мм, стоит стремиться к максимально плотному прилеганию кирпичей. Качество раствора, приготовленного без камешков и прочих примесей, играет в этом вопросе не последнюю роль.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

При укладке 2-го ряда кирпича соблюдается следующая схема: кирпич должен лечь на стык 2-х нижних кирпичей. По аналогии выкладывается третий и все последующие ряды.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Когда кладут 3-й ряд кирпича, монтируется дверца поддувала. Чтобы точнее определить место расположения этой дверцы, требуются чертежи бани. Наличие грамотных расчетов определяет этапы строительства. Укрепление дверцы выполняется оцинкованной проволокой или полосами из листа стали. Мастера делают выбор в пользу стальных полосок по причине более удобной их фиксации. Отсутствие стального листа является аргументом в пользу выбора проволоки, толщина которой должна соответствовать нормативному значению. Чтобы вставить крепление дверцы в тело печи, в кирпичах делают углубления.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Укладке 4-го ряда должен предшествовать тщательный контроль ровности стен печи, правильности прямых углов конструкции.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Данный этап имеет большое значение, потому что именно 4-й ряд является местом укладки колодца под золу и колосника. Колосником называют решетку на воздухопровод, главное предназначение которой – очищение отсека для топлива от золы. Установка колосника выполняется следующим образом: в кирпичах делаются углубления, при этом оставляется небольшой запас для расширения колосника под воздействием высоких температур.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Запас на расширение колосника составляет в среднем по 1 см с каждой стороны. На задней стенке печки выемка под решетку закругляется при помощи битого кирпича для обеспечения минимального сопротивления воздушному потоку при направлении в топку.

На 6-м ряду кладка заканчивается установкой дверцы поддувала.

На 7-м ряду устанавливаются колосник и топочная дверца. Установка дверки на топку осуществляется тем же способом, что и поддувальная.

Банные печки чаще всего кладут с чугунными дверцами, потому что данный материал считается наиболее прочным и отличается высокой огнеупорной способностью.

На 8-м ряду кладки делается перегородка, именно здесь берет начало дымоход. По этой схеме осуществляется кладка с 8-го по 14-й ряд включительно. После этого монтируются швеллеры. Швеллерами называют изделия П-образной формы из металла, очень часто используемые в строительной отрасли.

Передняя часть печки является местом для проема, куда впоследствии устанавливается емкость для подогрева воды. Расположение емкости производится определенным образом: она держится вертикально, опираясь на боковые стенки печи, и касается уложенных швеллеров.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

При кладке 15-го ряда половинки кирпичей размещаются под определенным углом по отношению друг к другу. Таким образом формируется основание стены разделения. Последующие 3 ряда выкладываются по алгоритму первых, когда каждый последующий кирпич перекрывает стыки кирпичей из предыдущего ряда.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

19-й ряд является местом установки дверцы для выхода пара. После монтируются металлические полоски, призванные скрепить последующие два ряда кладки. Цель данной манипуляции – укрепление конструкции, т.к. в 21-м ряду закрывается рамка дверцы (для выхода пара). После этого устанавливается емкость под воду. Установленная емкость обкладывается кирпичными обломками для более плотного прилегания к стенам бака.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

На 23-м ряду кладки монтируется труба необходимой длины. Длина трубы напрямую зависит от высоты будущей бани, конструкция всей постройки должна определять размеры трубы. Стенки трубы и стенки печи не должны быть менее 0,5 толщины кирпича. Диаметр дымохода должен быть примерно того же размера. Печная труба должна выходить более чем на 0,5 м выше поверхности крыши. Использование песчано-глиняного раствора здесь не целесообразно (вымоется влагой), предпочтение стоит отдавать раствору на извести или цементе.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

На фото показан крайний ряд, при необходимости увеличить объем ниши каменки повторяем ряд необходимое количество раз, далее идет кладка трубы.

Мы уже писали: Как выбрать и сделать дымоход для бани своими руками

Видео по теме: поможет сделать строительство печи более понятным

Заключение и выводы

Построение бани – ответственное предприятие, которое необходимо спланировать заранее. От грамотных схем и чертежей зависит безопасность и долговечность всей конструкции. Кладка печки в русскую баню с помощью кирпича также требует взвешенного подхода, точных расчетов.Результатом соблюдения всех этих требований будет надежная и красивая печь из кирпича для вашей бани.



Загрузка...

1pokotlam.ru

Кирпичные печи для бани - чертежи с порядовками, кладка банной печки-каменки своими руками: инструкция, фото и видео-уроки, цена

Для обустройства парной чаще всего используется кирпичная банная печь-каменка периодического отопления на дровах. Такое отопительное устройство наиболее удобно и построить его можно самостоятельно, имея при этом хотя бы начальные навыки каменщика. О таком строительстве мы и поговорим ниже, а также посмотрим видео в этой статье по данной теме.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Кирпичная печь-каменка для бани периодического действия

О печах и строительстве

Виды печей для бани

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Виды банных печей

  • Можно назвать четыре основных вида печей для бани, это печь «по-белому», «по-серому», «по-чёрному» и с плитой. Печь «по-чёрному» не имеет дымохода и при её топке вся сажа остаётся в помещении. Сейчас такие устройства не используются.
  • Конструкция, сделанная «по-серому» имеет дымоход, но, тем не менее, сажа в процессе топки тоже оседает на кирпичах. Поэтому, чтобы использовать парную, нужно дождаться полного сгорания дров.
  • Наиболее распространённые виды, это кирпичные печи «по-белому», они совершенно не оставляют дыма и копоти, но некоторые из моделей могут прогреваться до 12 часов, хотя и хранят тепло они гораздо дольше. Такие модели прогреваются через металлическую плиту, на которую наложены камни.
  • Иногда своими руками собирают такую конструкцию: бак и камни кладут на чугунные плиты, не закрытые до конца – обогрев помещения тогда происходит значительно быстрее. С трёх сторон бак обкладывают кирпичами, так сохраняется температуры воды.

Какой нужен кирпич

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Шамотный кирпич

  • Если вы решили строить кирпичную баню своими руками, наилучшим вариантом будет огнеупорный шамотный кирпич, но на него не всегда хватает денег. Поэтому, такие конструкции можно комбинировать, используя также рядовой полнотелый кирпич. При использовании качественного материала печь не требует дополнительной облицовки.
Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Строительный кирпич

  • При строительстве печи в таких случаях используется кирпич марки от М-75 до М-150 с морозостойкостью до 25 циклов. При выборе материала следует проверять, имеются ли на нём трещины, посторонние вкрапления и так далее – такие экземпляры не пригодны для строительства. Также можно для облицовки использовать двойной силикатный кирпич М 150.

Совет. Качественное состояние кирпича можно проверить простым постукиванием по нему ручкой мастерка. Если изъянов нет, то звук будет звонкий, металлический, а при наличии таковых звук будет приглушенным.

Чертежи печей

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Порядовка на кирпичную печь для бани (один из вариантов)

  • Строительство банных печей из кирпича представляет собой достаточно сложную конструкцию, требующую точного выполнения различных нюансов. Именно поэтому чертёж должен детально отображать каждый из рядов и при необходимости должны присутствовать пояснения.
Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Другой вариант порядовки

  • На схеме отдельные детали обозначаются штрихами и разделительными линиями, чтобы можно было представить, сколько штук необходимо для кладки того или иного ряда. Все закругления и подтёсы на камнях, отраженные на схеме, делаются при помощи болгарки.

Фундамент

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Фундамент с подсыпкой и гидроизоляцией

  • Глубина фундамента должна составлять от 50 до 70 см – всё будет зависеть от возможного промерзания грунта, поэтому эту величину вам придётся отрегулировать самостоятельно. Но составляющие всё равно будут одинаковыми – на основание засыпается слой песка, примерно, 10-15 см и обильно поливается водой для усадки. Потом на него засыпается щебень, гравий или даже строительный мусор (битый кирпич и старая сбитая штукатурка) и все это трамбуется, но нужно оставить примерно 30 см для заливки цементного раствора.
  • На щебень или другую подсыпку нужно застелить гидроизоляцию – обычно для этого используют рубероид, но можно и толстую целлофановую плёнку. После этого, заподлицо с полом, заливается цементный раствор, который можно делать из цемента и песка (1/4), но можно вместо песка использовать отсев щебня (1/6), тогда основание получится более прочное. Также рубероид настилают поверх фундамента, чтобы аннулировать всякий контакт кирпича с сыростью, ведь от этого он разрушается.

Совет. Для того чтобы фундамент не проседал, его основание, то есть, подсыпку, нужно делать по площади немного больше заливной части. Для этого на щебень устанавливается опалубка, каждая сторона периметра которой будет на 10 см меньше засыпки.

Строительство печи

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Глиняный раствор

  • Для возведения печи инструкция предусматривает два вида раствора – цементно-песочный и глинисто-песочный. Цементная смесь выполняется из марки 400 или 500 с соответствующим добавлением песка –1/4или 1/5. По консистенции он должен напоминать жидкую манную кашу и свободно сползать с мастерка.
  • Для глины и песка несколько другое соотношение и здесь одна часть отводится глине, а 2,5 части отводится на песок. Перемешивать следует очень тщательно, потому что глина очень вязкая и комочки плохо разбиваются, что в дальнейшем будет мешать кладке. Готовая смесь должна свободно сползать с мастерка, оставляя на его плоскости лишь небольшие мазки – такая консистенция наиболее приемлема для работы.

Возведение печи

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Установка зольника при помощи проволоки

  • Как правило, в первую очередь, по форме печи выкладывается сплошной ряд кирпича – можно назвать его нулевым. Такое основание должно строго соответствовать форме порядовок по наружному контуру и иметь углы, точно соответствующие 90⁰. Конечно, сам кирпич имеет прямоугольную форму, но для того чтобы не произошло сбоя, проверьте диагонали – их разница не должна превышать 2-3 мм.

Виды перевязки

  • Толщина швов между камнями не должна превышать 3-5 мм, и для этого необходим качественный раствор, без комочков и мусора тогда стык будет легко регулировать по нужному размеру. При укладке каждого ряда, целый кирпич должен перекрывать стык на нижнем ряду, и в данном случае наиболее приемлема ложковая перевязка. После укладки первого ряда следует переходить на глиняный раствор.
Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Установка кирпича над дверцей

  • На третьем ряду устанавливается дверца зольника и для их прочного монтажа к ним прикрепляется оцинкованная проволока, как это видно на фото, а верхний кирпич подрезается для более плотной укладки.
Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Установка кирпича клином

  • Ещё многие мастера советуют над дверцей вырезать кирпич клином, потому что металл сильно нагревается и такая конструкция наиболее прочна. Вместо проволоки можно использовать оцинкованную жесть. До устройства четвёртого ряда обязательно нужно проверить кладку строительным уровнем или отвесом, так как отсюда уже начинается обустройство зольного колодца и колосника.
Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Для установки колосника кирпич нужно подрезать

  • В шестом ряду устанавливается дверца поддувала, а в седьмом ряду для установки колосника нужно вырезать углубления на 1-1,5 см, причём, так, чтобы колосник после установки имел люфт, потому, что расширение металла и кирпича при нагревании разное (металл расширяется больше) и для этого нужен запас. Чаще всего такие элементы (дверцы, колосник) делаются из чугуна, как наиболее огнеупорного элемента для оборудования печей.
  • Начиная с восьмого ряда, кладка делается с перегородкой и это продолжается вплоть до четырнадцатого ряда, в который устанавливают швеллеры. В передней части стены делается проём, куда устанавливают котёл для воды.
  • Пятнадцатый ряд укладывается в полкирпича – половинки устанавливаются под углом друг к другу (для основания разделительной стены), а затем, три последующих ряда устанавливаются при помощи ложковой перевязки.
  • В девятнадцатом ряду ставится дверца для овода пара в парилку, а двадцатый и двадцать первый ряд следует скрепить полосками типа П-образных подвесов или проволокой. После этого начинается установка вытяжной трубы, и её высота уже будет зависеть от высоты самой бани.
  • По завершении процесса кирпичную печь можно покрасить.

Совет. Вытяжная труба должна возвышаться над крышей бани не менее чем на 0,5м. обмазывать дымоход нужно известковым или цементным раствором, не боящимся воздействия конденсата.

Кирпичная печка для бани с баком для воды – Печи для бани из кирпича проекты и их описание!

Конструкция печи в разрезе

Заключение

Сделать кирпичную печь можно самостоятельно, главное, чтобы вы точно следовали схеме приведённой в этой статье или какой-либо другой. А цена сооружения будет зависеть от качества материала. То есть, для топки обязательно используйте только шамотный кирпич, а дверцы лучше всего устанавливать из чугуна.

klademkirpich.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
