Один из традиционных, прошедших проверку временем видов фундаментов – это монолитный, ленточный вариант. Своими руками ленточный фундамент построить несложно, если знать весь алгоритм действий. По конструкции он является железобетонной полосой, проходящей под несущими стенами будущего здания.
Ленточный монолитный фундамент может быть мелкозаглубленным, глубиной от 50 до 70 см (для пенобетонных, деревянных, каркасных легких домов) и заглубленным – от 70 до 150 см (для значительных расчетных нагрузок от стен). Заглубленный вариант более устойчивый, так как находится ниже уровня промерзания почвы.
Задавшись целью сделать своими руками фундамент грамотно, нельзя полагаться на случай и игнорировать фазу инженерно-геологических изысканий. Ее выполняют специалисты проектной организации, и на этом этапе определяют:
вид и основные характеристики грунта;
его несущую способность;
глубину промерзания;
залегание грунтовых вод.
Данный анализ позволит разработать подробный проект с расчетами действия всех нагрузок от будущего сооружения, подбором соответствующего полученным величинам материала и определением необходимого запаса прочности. В проекте будут детализированы условия наиболее безопасного для окружающего ландшафта расположения будущего сооружения.
Если работы предполагаются без разработки проекта, в любом случае нужно знать состав грунта (песок, супесь, суглинок или глина), наличие грунтовых вод и примерную глубину промерзания почвенного слоя. Следует иметь в виду, что заглубленный фундамент получает устойчивость от морозного пучения, характерного тем, что вода, расширяясь при замерзании, с силой выдавливает его. Наиболее выражено это явление на глинистых и тяжелых суглинистых грунтах.
На стадии подготовки расчищается вся строительная площадка. Понадобится выравнивание рельефа при явно выраженных перепадах высот.
Готовится необходимый строительный материал. Нужно предусмотреть обустройство навеса в качестве временного склада.
В строгом соответствии с чертежами проводится разметка, для чего используют веревку или проволоку (последняя предпочтительнее, так как она меньше растягивается) и колья. Для колышков целесообразно взять арматуру. Вначале размечаются центральные оси по периметру будущего сооружения. Вбивается колышек в первую точку угла дома и от него строго под прямым углом натягивают проволоку в двух перпендикулярных направлениях. Отметив нужную длину, вбивают два фиксирующих колышка, получив еще две вершины прямоугольника, от которых также под прямым углом, который выверяется с помощью угольника, натягивают еще две проволоки. В пересечении их образуется четвертая вершина. При соблюдении всех разметок, угол при четвертой вершине автоматически получается прямым (обязательно делается контрольный замер).
Нужно проверить правильность геометрической фигуры замером двух диагоналей, которые должны быть равными. Погрешности не допускаются. Если они выявляются, производится дополнительное уточнение всей разметки.
Затем размечаются оси внутренних несущих стен с соблюдением всех требований к перпендикулярности при пересечении.
Когда все осевые линии точно обозначены на поверхности, размечают контур будущей траншеи, откладывая в обе стороны от оси половину ее расчетной ширины, равной ширине фундамента с учетом закладки опалубки.
Расчетная ширина фундамента равна ширине стен. При этом прибавляется и последующая наружная отделка, если это заложено в проекте, с утеплителем, которые также опираются на фундамент.
Разметка фундамента с помощью обноски
Этот вид работ необходим на участках с уклонами. Обноска в виде вкопанных столбиков высотой 1,0–1,3 м с прибитыми с наружной стороны досками устанавливается на отдалении порядка двух метров от разметки здания. Верхний ровный срез досок должен находиться в одной горизонтальной плоскости, которая будет служить ориентиром при разметке дна траншеи. Такой контроль послужит гарантией того, что подошва фундамента будет находиться в одной плоскости без перекосов.
Траншея для фундамента
Фундамент ленточный своими руками можно возводить быстрее, если этот трудоемкий для ручного рытья процесс провести с помощью экскаватора. После него дно и откосы обязательно выравнивается вручную. Глубина траншеи варьируется в зависимости от грунта: песчаный – 1 м, супесчаный и легкий суглинистый – 1,25 м, тяжелый суглинистый и глинистый – 1,5 м.
Стены рва делаются вертикальными, контролируя эти участки при помощи отвеса. Для обеспечения амортизации при сезонных вспучиваниях грунта на выровненном дне устраивается песчано-гравийная подушка (примерно 10 см песка, который увлажняется и утрамбовывается, и 10 см гравия или щебня) одинаковой толщины на всем протяжении. Недопустимо маскировать подушкой неровности дна траншеи.
Подушка для траншеи фундамента
Схема опалубка
Для опалубки применяют разборную щитовую металлическую конструкцию или используют обрезные доски в см. минимальной толщины, имеющие стандартизированную ширину и ровную кромку. Сборка щитов из таких досок, которые строгаются для внутренней поверхности с одной стороны, проводится на земле. После этого по краям траншеи устанавливают опоры, к которым и крепят сбитые щиты.
Стенки опалубки делают выше уровня будущего фундамента, чтобы смесь не выливалась через верх. Весь процесс установки постоянно контролируют отвесом для достижения строгой вертикали стенок. Сразу же делаются отверстия для будущих канализационных и инженерных сетей. Деревянная конструкция придавливается к стенкам траншеи распорками и обильно смачивается водой.
Для отметки уровня заливки внутри натягивают шнур, рассчитывая, чтобы над поверхностью земли он возвышался минимум на 30 см, образуя в последующем цоколь здания.
Установка арматуры
От армирования, которое обусловливает необходимую фиксацию бетона, зависит прочность и надежность фундамента. Наименьшая площадь сечения арматуры – 8 мм. Монтаж арматурного каркаса в соответствии с проектом проводится параллельно с установкой опалубки.
Устанавливают прутья в два ряда вертикально с шагом от 10 до 25 см. По горизонтали к ним прикрепляют арматуру с помощью проволоки. Образуются жестко скрепленные между собой поперечными горизонтальными прутьями арматурные сетки с практически квадратными ячейками. Делается каркас на высоту фундамента, выдерживается промежуток между стенкой опалубки до центральной оси стержня от 40 до 70 мм, для того, чтобы он находился полностью внутри конструкции.
Труба для вентиляции
Для обеспечения естественной вентиляции цоколя и впоследствии дома к арматуре крепится проволокой вровень с опалубкой асбестоцементная или пластиковая труба диаметром около 100 мм.
Для исключения разрушения фундамента, выполненного своими руками от близко залегающих грунтовых вод, целесообразно устроить дренажный закрытый канал с уклоном для вывода воды на расстоянии от полутора до трех метров по всему периметру. Глубина его на полметра больше, чем у фундамента, а по дну проложена дренажная труба с перфорацией.
Заливка бетона в опалубку
В каркас бетон (марка выбирается не меньше М200) заливается послойно. При этом каждый пласт протыкается, чтобы выпустить воздух, и трамбуется до появления на поверхности «молочка» для исключения пустот и получения расчетной прочности фундамента. Для этого используют деревянные трамбовки с одновременным простукиванием стенок опалубки или, если есть возможность, применяют более эффективный бетонный вибратор.
На данном этапе необходим контроль качества бетона, который должен иметь равномерную консистенцию и не быть чрезмерно текучим. Нужно применять дополнительные устройства в виде желоба при проведении заливки из бетонных смесителей высотой более полутора метров, так как существует опасность расслоения смеси, когда ее заливают с такого расстояния.
При самостоятельном приготовлении бетона М-200 понадобится цемент (марки М-400), песок и щебень (мелкой зернистости) в пропорции 1:3:5. Количество воды определяется из соотношения: 0,68 = цемент/вода, откуда вода = цемент/0,68.
Самый верхний слой после утрамбовки дополнительно выравнивают строительным мастерком. Через три часа накрывают всю конструкцию мешковиной. Для равномерной сушки при жаркой погоде поверхность увлажняется. Если же идут дожди, то накрывается полиэтиленовой пленкой. Через неделю, чтобы добиться максимальной усадки, можно уложить на верхний срез несколько рядов обычного кирпич.
Гидроизоляция фундамента и цоколяЧерез две-три недели после окончания заливки бетона, сняв опалубку, начинают работы по гидроизоляции. Для этого наружные стены промазывают битумной мастикой и приклеивают рубероид. Через несколько дней проводят контроль качества на предмет прочности прилегания материала по всей поверхности без отслаивания. Выявленные недочеты устраняют.
Слои готового ленточного фундамента
Фундамент ленточный своими руками почти готов, так как это последний этап возведения. Он заключается в ручном засыпании пазух фундамента песком средней фракции, который увлажняется и утрамбовывается по слоям. Применяется вариант защиты гидроизоляции от повреждений при проведении обратной засыпки слоем геотекстиля.
Все фундаментные работы проводят в течение летнего периода планомерно, излишне не форсируя события, так как закладывается основа долговечности и надежности дома. По окончании последнего этапа возведения фундамента, соорудив временное укрытие, при необходимости останавливают процесс строительства до следующего года.
rfund.ru
Ленточное основание относится к категории монолитных фундаментов, применяющихся преимущественно при строительстве жилых домов. Сделать подобную конструкцию своими руками несложно, нужно лишь учитывать такие моменты как особенности грунта и климата в месте строительства, тип будущего здания и в целом правила обустройства таких оснований.
Как сделать ленточный фундамент своими руками
Ленточный фундамент является наиболее предпочтительным вариантом при строительстве домов по каркасной технологии, возведении гаражей, устройстве бань и разнообразных построек хозяйственного назначения.
Содержание пошаговой инструкции:
Перед началом работы нужно собрать необходимые инструменты и строительные материалы, чтобы не отвлекаться на их поиск в дальнейшем.
Приспособления для строительства ленточного фундамента своими руками.
В случае если вы планируете самостоятельно готовить бетон для заливки, дополнительно подготовьте ингредиенты для приготовления смеси. Понадобится цемент, песок и заполнитель в виде гравия или щебенки. Также подготовьте бетономешалку или хотя бы емкость для ручного замеса. Бетономешалка позволит вам существенно сократить затраты времени на обустройство фундамента. Еще быстрее и проще работу можно выполнить, заказав готовый бетон у специализированн
Работа по обустройству ленточного фундамента своими руками начинается с подготовки разметки. Она позволит сориентироваться на дальнейших этапах и максимально правильно залить бетон.
Возьмите прутки арматуры и отметьте с помощью них внешние углы будущего фундамента. По установленным пруткам натяните прочную веревку. Вместо нее можно использовать леску или, к примеру, тонкую проволоку. Так вы наметите наружные границы конструкции.
Правила разметки основания
Важно, чтобы внешние углы равнялись 90 градусам. Для уточнения этого момента используйте лазерную рулетку. Можно обойтись и обыкновенным угломером. При отсутствии даже такого элементарного инструмента попросту соедините углы диагоналями и измерьте их длину. Если диагонали имеют одинаковую длину, углы являются прямыми, и вы можете смело продолжать работу.
На следующем этапе разметки отмечается внутренний периметр ленточного бетонного основания. Для этого отступите внутрь такое расстояние, которое равнялось бы толщине фундамента, и тоже вбейте прутки арматуры. Для определения толщины фундамента нужно знать параметры будущего здания. В среднем за ориентир принимается толщина в 40 см.Натяните на установленные прутки веревку.
Как рыть траншею под фундамент
Траншею нужно начинать рыть с наименее высокого угла. Для его определения используйте гидравлический уровень. Отметьте глубину фундамента в наиболее низком углу. Продолжать рытье можно в любом направлении. Главное, чтобы дно было строго горизонтальным, иначе готовый фундамент будет иметь перекосы. Горизонтальность контролируйте все тем же гидравлическим уровнем. Стенки траншеи должны быть вертикальными. Этот момент обычно проверяется при помощи инструмента известного как отвес.
Технология обустройства ленточного фундамента предполагает обязательное создание подушки. Благодаря этому элементу конструкции будет обеспечиваться максимально равномерное распределение будущих нагрузок. Подушка создается из песка. Нужно засыпать слой толщиной от 15 см. Засыпанный песок смочите водой и тщательно уплотните с помощью специально предназначенного для этого электроинструмен
Устройство подушки
Дополнительно нужно насыпать на песок небольшой слой песка и уложить гидроизоляционны
й материал. Обычно для защиты конструкции от пагубного воздействия влаги используется полиэтиленовая пленка либо рубероид.

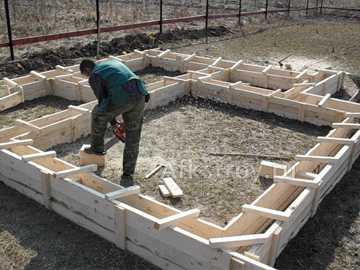

Далее следует этап сборки опалубки. При желании сэкономить для этой работы можно использовать различные остатки от предыдущих строительных работ: старую фанеру, деревянные доски, профнастил и прочие подобные материалы. Элементы опалубки скрепляются между собой с помощью шурупов и гвоздей подходящей длины. Чтобы стенки будущего фундамента были максимально ровными, шляпки крепежей необходимо располагать с внутренней стороны конструкции. В будущем такую опалубку можно будет разобрать без особых усилий.
Элементы опалубки скрепляются между собой с помощью шурупов и гвоздей подходящей длины
Высоту опалубки подбирайте так, чтобы ее стенки возвышались над поверхностью земли как минимум на 30 см.Отметьте верхнюю границу заливки фундамента при помощи шнура, проволоки либо лески.
На этом же этапе подумайте, как будут проходить вентиляционные каналы, водопровод и прочие инженерные коммуникации, и предусмотрите для них отверстия. В будущем нарушать целостность плиты категорически не рекомендуется, т.к. это неизбежно приведет к ухудшению ее прочности. В местах будущего прохождения коммуникаций нужно уложить трубы, предварительно заполненные песком. Такое наполнение предотвратит повреждение труб во время заливки фундамента и не позволит бетону проникнуть в их полости.
Установка продухов
На следующем этапе работы выполняется укладка арматурного каркаса. Традиционно применяются прутки диаметром 12 мм. Для скрепления арматуры используйте вязальную проволоку. В результате вам нужно получить квадратные ячейки со стороной порядка 30 см. Вместо проволочной обвязки можно использовать сварное соединение, однако оно в большей мере подвержено воздействию коррозии.
Укладка арматурного каркаса
Арматуру нужно начинать укладывать на расстоянии в полметра от дна котлована и стенок опалубочной системы. Это защитная мера, которая предотвратит развитие коррозии и убережет металл от негативного воздействия подземных вод.
Прежде чем заливать бетон нужно определить его необходимое количество. Делается это предельно просто. Сначала определяется объем основания, для чего ширину конструкции нужно умножить на ее будущую высоту и на длину.
Руководство по заливке ленточного фундмента
Раствор можно заказать или сделать самостоятельно. Готовится он из 1 части цемента, 3 частей мелкого заполнителя (песок) и, как правило, 5 частей крупного заполнителя (щебенка, гравий). Смесь сухих компонентов разбавляется водой до получения требуемой консистенции. Гораздо удобнее и проще использовать заводской бетон. В подавляющем большинстве случаев он будет более качественным. Да и приготовить самостоятельно такое количество раствора очень трудно.
Заливка должна выполняться с учетом следующих требований и норм:
В завершении залитый бетон нужно проткнуть арматурой либо же обработать специальной вибротрамбовкой, чтобы удалить воздух. Дополнительно заливка выравнивается мастерком. Также ее нужно тщательно простучать деревянным молотком.

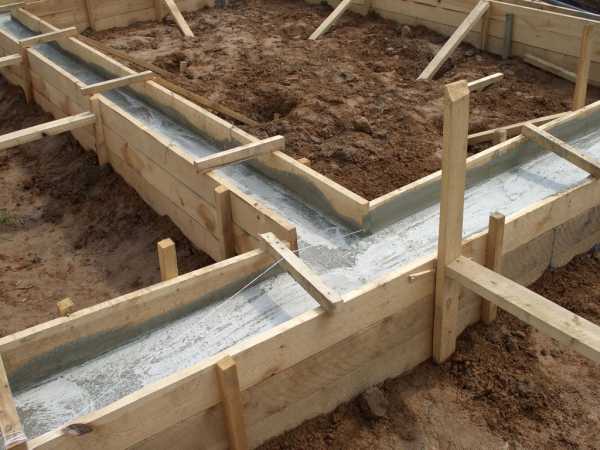

Заливка ленточного фундамента
После такой обработки вам останется лишь подождать, пока заливка высохнет и наберет прочность. В среднем на это требуется 1-1,5 месяца. Во время дождя и на ночь конструкцию нужно укрывать полиэтиленовой пленкой. В жаркую погоду бетон нужно регулярно смачивать водой, иначе он может растрескаться.
Технология обустройства ленточного монолитного основания предполагает обязательную укладку гидроизоляционно
го слоя. Без него бетон будет подвергаться пагубному воздействию подземных и талых вод. Подобные контакты приведут к снижению прочности плиты, что поставит под угрозу сохранность здания, а также всех кто в нем находится.
Гидроизоляция может выполняться с использованием разнообразных материалов. Самый бюджетный и простой в монтаже вариант – это рубероид. Ним необходимо обложить дно котлована. В дальнейшем, уже после того как бетон застынет и можно будет убирать опалубку, рубероидом нужно обложить стенки конструкции. Этот способ хоть и простой, но не очень эффективный. Рубероид нельзя назвать прочным и долговечным материалом, он нуждается в регулярном ремонте.Игнорирование ремонтных работ приведет к тому, что гидроизоляция потеряет существенную часть своих свойств, бетон начнет пропитываться влагой, и это послужит причиной разрушения основания.
Рекомендации по гидроизоляции основания
В продаже доступно множество разнообразных мастик, которые можно использовать для создания эффективной и долговечной гидроизоляции. Вы сможете подобрать наиболее оптимальный конкретно для вас вариант в плане надежности и стоимости.
Гидроизоляция ленточного фундамента специальным составом
К числу же наиболее современных и эффективных методов устройства влагозащитного слоя следует отнести проникающую гидроизоляцию. Для ее создания используется специальная смесь компонентов, которые проникают в самую глубь бетона через его капилляры. При взаимодействии с влагой состав кристаллизуется, в результате чего фундамент превращается в полностью монолитную и абсолютно водонепроницаему
Лучше всего добавлять такую проникающую гидроизоляцию непосредственно в бетонную смесь в процессе приготовления. Конкретные рекомендации по нужному количеству смеси приводятся в инструкции, обязательно изучите ее перед применением состава.
Таким образом, в самостоятельном обустройстве ленточного основания нет ничего сверхсложного. Следуйте полученным правилам и вы получите надежное, долговечное и качественное основание высокого класса, способное обеспечить безопасность, как здания, так и находящихся в нем людей. Удачной работы!
svoimi-rykami.ru
На сегодняшний день существует большой выбор фундаментов, однако наиболее доступным и популярным является ленточный фундамент. Он используется в большинстве случаев для возведения небольших домов, коттеджей или гаражей и идеально подходит для построек, которые имеют подвальное помещение. Возвести такой фундамент можно самостоятельно, важно только соблюдать технологию его возведения.
Ленточное основание является обычной бетонной лентой, которая выполняет опорную роль для строения. Она проходит под всеми несущими стенами и перегородками. Чаще всего такой тип основания используется:
Как и все типы фундаментов, ленточный не лишен своих преимуществ и недостатков. Так среди положительных сторон такого основания можно выделить:
Однако, несмотря на существенный список преимуществ, ленточное основание имеет и несколько недостатков:
Выбирая материалы, необходимо знать какие виды лучше всего применять для возведения фундамента. Так самыми популярными являются:
Бутобетобенное основание является очень прочным, его можно использовать на скалистых или песчаных грунтах, однако прежде чем его возводить, необходимо позаботиться о наличии песчано-гравийной подушки.
Железобетонное основание является наиболее популярным видом, поскольку применяется повсеместно. Оно представляет собой бетонный раствор, который армируют при помощи арматурных прутьев или специальной металлической сетки. Это основание является дешевым, прочным и может применяться для различных конструкций.
Остальные виды применяются не так часто. ФБС блоки используются для любых строений, в основном для многоэтажных домов. Кирпичное основание используется для легких строений из дерева или каркаса, поскольку кирпич может разрушаться из-за повышенной влажности.
Что касаемо остальных подручных материалов и инструментов, то необходимо позаботиться о наличии:
Прежде чем приступать к возведению ленты, нужно знать, что она может иметь самую разную глубину заложения в зависимости от типа строения.
Так если будет возводиться коттедж или любое тяжелое строение, глубина фундамента должна составлять больше чем глубина промерзания грунта на 20-30 см. Его еще называют глубокозаглубленным, поскольку его глубина может достигать несколько метров.
В случае если фундамент выполняется для легкого строения из дерева, глубина может составлять около 60 см. Такой тип фундамента имеет название мелкозаглубленного.
Как уже выше говорилось, фундамент может быть монолитным или сборным. В первом случае он выполняется из бетона, который заливается в опалубку. Во втором случае он складывается из заводских бетонных блоков. Их устанавливают непосредственно уже на месте строительства в траншею и оставшиеся стыки между ними замазывают раствором. В данной статье мы остановимся на том, как сделать ленточный монолитный фундамент своими руками.
Итак, первым делом нужно выполнить подготовительные работы, которые включают в себя исследование грунта, разметку территории и земельные работы.
Так в первую очередь необходимо провести исследование грунта. Это лучше всего доверить специалистам по геодезическим исследованиям, которые определять тип грунта на участке, уровень промерзания грунта и уровень подземных вод. После этого необходимо произвести расчет фундамента под проект будущего дома.
Когда все документы готовы и расчеты произведены, определен тип фундамента и его глубина, можно приступать к разметке участка.
Этот этап является очень важным, поскольку от этого зависит правильная конструкция будущего дома. В первую очередь необходимо очистить территорию от всякого рода загрязнений, снять 15 см плодородного грунта. Далее необходимо придерживаться следующих правил:
После правильной разметки участка под строительство, приступают к выполнению земляных работ. Для этого нужно вырыть траншею с заранее рассчитанной глубиной фундамента под вид грунта и типа строения. Если территория имеет различные отклонения, ямки и холмы, то начинать копать траншею нужно с само нижней части. Это позволит избежать неравномерной глубины траншеи и достигнуть нужной.
Рыть траншею можно вручную либо с использованием специальной техники. Если стенки траншеи осыпаются, то их нужно укрепить при помощи временных подпорок. Далее необходимо сделать песчаную подушку, чтобы равномерно распределить нагрузку на фундамент от подвижек грунта, в особенности, если строительство происходит в пучинистых грунта. Высота песка должна составлять около 15 см, засыпать его нужно слоями, при этом каждый из них нужно смочить водой и хорошо утрамбовать.
Приступая к возведению фундамента необходимо четко следовать следующим этапам:
Рассмотрим каждый их них детальнее.
Как правило, опалубку выполняют самостоятельно из досок или фанеры. Устанавливают ее по всему периметру в следующей последовательности:
После установки опалубки, как правило, приступают к установке арматурного каркаса, который придаст большей прочности готовому фундаменту. Для этого используются арматурные прутья, диаметр которых определяют еще на этапе создания проекта фундамента под каждый вид строения индивидуально.
Арматурный каркас чаще всего представляет собой горизонтальные, вертикальные и поперечные прутья, которые связывают между собой при помощи вязальной проволоки или же сварки. Его устанавливают непосредственно на дно траншеи.
При изготовлении металлического каркаса, важно соблюдать шаг стержней, диаметр арматуры и отступы от стенок бетона (по 5 см с каждой стороны). Это позволит максимально увеличить прочность готовой конструкции.
Завершающим этапом является приготовление бетонного раствора и последующая заливка ленточного фундамента своими руками. Чаще всего для этих целей заказывают бетон на заводах, поскольку заливать его рекомендуется за один раз. Однако в некоторых случаях его можно сделать своими руками и заливать послойно.
Для этого понадобиться цемент, песок, щебень и вода. Важно отметить, что все составляющие бетонного раствора должны быть качественными, иначе качество бетона может значительно упасть. Так песок/цемент/щебень необходимо смешать в пропорциях 3/1/5. Раствор лучше всего смешивать в бетономешалке.
После приготовления бетонного раствора его заливают в опалубку послойно, при этом один слой должен равномерно распределяться по всему периметру фундамента. Чтобы лучше уплотнить бетон, его необходимо проткнуть арматурой или каким-либо другим стержнем. Также можно простучать по опалубке молоточком, чтобы выгнать лишние остатки воздуха. Также для этого подойдет и специальный перфоратор с насадкой.
Заливать бетон необходимо до тех пор, пока он не дойдет до отмеченного на опалубке уровня. Верхний слой бетона нужно хорошо выровнять, используя при этом мастерок или правило, после чего присыпать цементом через сито. Это позволить поверхности быстрее схватиться, и предотвратит растрескивание.
Готовый фундамент необходимо накрыть мешковиной или любым укрывным материалом, после чего оставить на месяц для набора необходимой прочности. Если погода в момент застывания бетона очень жаркая и сухая, то поверхность бетона необходимо смачивать, чтобы он не пересох и не деформировался.
Спустя 7 дней после заливки бетона, фундамент достигает 70 % свое прочности. В этот момент опалубка может демонтироваться. Выполнять гидроизоляцию фундамента крайне важно, поскольку от нее зависит долговечность и прочность фундамента. Чаще всего в качестве гидроизоляционного материала используют битумную мастику, которую наносят на все стены с помощью кисти или валика. После этого поверх мастики приклеивают изоляционный материал, например, рубероид. Через некоторое время необходимо проверить качество гидроизоляции и устранить все возникшие дефекты.
Гидроизоляцию также можно выполнить и при помощи глины, для этого ее нужно засыпать и хорошенько утрамбовать в пазухах фундамента.
Специалисты рекомендуют придерживаться следующих правил при приготовлении бетонного раствора для получения прочного и долговечного основания:
В заключение необходимо отметить, что выполнить самостоятельно ленточный фундамент не составляет особого труда, однако он требует соблюдения всех правил и технологий.
profundamenti.ru
Многих будущих владельцев коттеджей волнуют такие вопросы: как правильно сделать ленточный фундамент своими руками? как не наделать ошибок и сделать все надлежащим образом? на что нужно обратить внимание, чтобы дом радовал теплом и надежностью? На все это попытается ответить данная статья.
Глубина траншеи ленточного фундамента зависит от типа здания, его веса, габаритов и т. д.
Для возведения надежной опоры для дома не нужно вкладывать большие деньги, гораздо важнее иметь необходимые знания.
Тогда вы сможете самостоятельно и при этом качественно сделать ленточный фундамент для дома правильно и быстро. Данная статья — не полноценная поэтапная инструкция, но она поможет понять очередность шагов, некоторые технические нюансы строительного процесса и предупредит о возможных проблемах.
Схема устройства ленточного монолитного фундамента.
Чтобы получить надежный ленточный фундамент для дома, необходимо правильно провести ряд предварительных мероприятий по подготовке территории. Данные действия называются геодезической разбивкой. В рамках этой процедуры необходимо в определенном порядке сделать целый ряд шагов.
Первый шаг — подготовительный. Для начала необходимо очистить территорию от ненужной растительности и других природных образований (деревья, пни, камни и пр.). Помимо природных объектов, на участке могут оказаться и артефакты человеческой деятельности, например, старые здания и их руины, различные инженерные объекты (канализационные стоки, линии электропередач, траншеи, дороги и прочее). Неважно, что мешает дальнейшему строительству: природные или рукотворные препятствия, все должно быть убрано и очищено.
Но необходимо помнить о том, что для сноса зданий и некоторых других объектов необходимо разрешение специальных муниципальных органов (техническая инспекция). Разумеется, данная деятельность подразумевает и наличие плана будущего строения, и проекта ленточного фундамента и дома в целом. Сделать их можно как с помощью специалистов, так и самостоятельно, если вы чувствуете в себе достаточно знаний и уверенности.
Второй шаг — нахождение основных осей. В геодезии основными и главными осями называются линии, по которым ориентируются возводимые сооружения. Основой любого плана являются две перпендикулярно пересекающиеся главные линии. Опираясь на них, строитель ориентирует все основные точки будущего ленточного фундамента и других объектов. Правильно соотнести план дома с такими линиями — значит сделать первый шаг к строительству дома своей мечты. Точное ориентирование строений относительно улицы, границ участка, линий коммуникаций, сторон света и т.д. позволит сделать будущий коттедж удобным для проживания и эксплуатации.
Схема разметки участка под фундамент.
Третий шаг геодезических работ — правильно рассчитать углы. Он является продолжением предыдущего этапа и заключается в определении углов дома на территории участка, которые необходимо отметить колышками и очень тщательно рассчитать все необходимые расстояния. Сделать точный расчет крайне важно, во избежание перекоса здания и снижения его эксплуатационных характеристик.
Окончание геодезических работ. На последнем этапе, после точного расчета расстояний, необходимо сделать идеальный угол. Для этого используйте не только измерительные приборы, но и колышки со строительными шнурами. Для правильного расчета выясните соотношение сторон. Какой бы ни был опыт у строителя, даже они не стремятся с первого раза вычислить правильное расположение каждого колышка, поэтому не вбивайте их после первых расчетов, а только слегка вдавите в грунт. Делать расчет всех геодезических параметров — довольно хлопотное дело, требующее внимательности и терпения.
Вернуться к оглавлению
Вернуться к оглавлению
Глубина траншеи под ленточный фундамент дома зависит от многих факторов. Первый из них — это тип здания, его габариты и массивность. Для каркасно-щитового дома нет необходимости делать глубокую траншею, под такой тип строений подготавливаются мелкозаглубленные фундаменты. Если стены дома кирпичные, то тут глубину необходимо делать сантиметров на 20 ниже. Тенденция довольно понятная: чем массивнее здание, тем надежнее должен быть фундамент, а значит, необходимо делать глубже котлован.
Схема видов ленточного фундамента.
Вторым фактором, влияющим на глубину траншеи, является климат. В северных широтах в зимний период грунт промерзает довольно глубоко, так вот в этом случае ленточный фундамент необходимо заглубить ниже точки промерзания почвы. В частности, если в доме планируется делать подвал или иное помещение, то фундамент должен стоять на 20-25 сантиметров ниже уровня промерзания.
Учитывать необходимо и такие факторы, как состав почвы и масса перекрытий. Кроме того, траншеи под фундамент для внутренних стен дома можно проектировать немного меньше, им достаточно глубины в 40-50 сантиметров.
Еще стоит помнить, что ленточный фундамент выгоден своей дешевизной, но предназначен прежде всего для легких конструкций и надежных грунтов. Если вы не уверены в грунте или строите дом из тяжелых материалов, то остановите свой выбор на фундаменте другого типа.
Вернуться к оглавлению
Основные работы по работе с грунтом выполняют с помощью экскаватора, особенно если почвы имеют высокую пластичность благодаря высокому содержанию глины и влаги. Такая работа должна быть поручена профессиональному экскаваторщику, самостоятельно лучше не пытаться. Работу по выкапыванию котлована лучше всего проводить в сухой сезон (летом или ранней осенью), когда в почве содержится минимальное количество влаги. А влажный грунт требует к себе большего внимания и усилий по удалению и транспортировке. К тому же, стоит помнить, что в зимний период стоимость услуг экскаватора стоит вдвое больше. Поэтому именно весной лучше всего начинать строительные работы.
Схема устройства под фундамент.
Прежде чем приступить к рытью котлована под ленточный фундамент, необходимо оценить обстановку на участке, нет ли поблизости других строений или их остатков. Если такие объекты присутствуют, то траншею необходимо сделать процентов на 20-25 глубже основания фундамента этих строений. Стоит углубить котлован на 5%, если он строится на месте старого. Это делается для того, чтобы снизить нагрузку на фундамент и предотвратить его преждевременное разрушение.
Траншею под ленточный фундамент можно выкопать и вручную. В этом случае стоимость работы будет ниже, но и качество работы и скорость также будут ниже. Лучше использовать ручной труд при разработке грунта лишь в некоторых случаях, когда требуется тонкая и аккуратная работа, под некоторые виды коммуникации, при сыпучих грунтах и т.д.
Вернуться к оглавлению
Если вам необходимо выровнять территорию, если грунт у вас на участке проблемный, неоднородный и непредсказуемый, то советуем сделать защитную песчаную подушку. Для ленточного фундамента песчаная подушка под опалубку должна быть высотой примерно в 40-50 см. Но этой цифры подушка должна достигнуть только после тщательной утрамбовки. Чем толще будет подушка, тем меньшей деформации можно ожидать от фундамента под действием пучения почвы. Но толщина подушки может существенно варьироваться и в зависимости от климата. Например, в той же Англии нормой для песчаной подушки является высота в 20 см.
Вернуться к оглавлению
Схема устройства песчаной подушки.
Бетонная подготовка — это слой из «тощего» бетона или щебня, выстланного под основной массой фундамента. Он предназначен для защиты массы фундамента от потерь бетонного молочка, помогает быстрей достигнуть нужных кондиций для основания дома, помогает более равномерно распределить нагрузку на грунт и облегчает создание арматурной основы для ленточного фундамента.
Для бетонной подготовки используется цемент марки М300 или М400.
Вернуться к оглавлению
Гидроизолировать бетонный ленточный фундамент — очень сложный и ответственный процесс. Суть его в максимальной защите основания от проникновения влаги, для этого используются различные материалы. Гидроизоляция делится на две разновидности: горизонтальная и вертикальная. Первый способ связан с использованием рулонных материалов (прежде всего рубероида), а второй направлен на изоляцию фундамента от воздействия внешней влаги и делится на противонапорную и безнапорную.
Противонапорная гидроизоляция выполняется с помощью красок, штукатурки и различных смазочных смесей, которые наносятся на изолируемую поверхность. В роли изоляции часто выступают пушеная известь и битумная мастика, которые наносятся на всю поверхность фундамента, а сверху покрывается листом рубероида.
Безнапорная гидроизоляция существенно отличается внешне. Для этого вдоль всего периметра фундамента выкапывается траншея глубиной 20-30 см. Эту траншею затем забивают пластичной глиной, засыпают песком, и все это подвергают утрамбовке. После этого поверхность цементируют и устанавливают ливневый желоб.
Вернуться к оглавлению
Схема приготовления раствора бетона.
Прежде чем приступать к укладке бетона, необходимо сделать защитную стяжку. Это тонкий слой бетона, которым покрывают траншею, впоследствии будет устанавливаться арматурный «скелет». Данный шаг существенно увеличит срок службы ленточного фундамента и защитит его от деформации. Раствор для стяжки изготавливают из бетона марки М200 или М300, смешивая его с песком в соотношении 1:4.
Следующий шаг — это заливка фундамента бетоном. Перед ней необходимо уложить металлическую сетку. Консистенция бетона должна быть густой, а после заливки бетон поливают водой, добиваясь максимальной пропитки всей конструкции. После этого бетону надо дать посохнуть примерно два дня, после чего укрыть полиэтиленовой пленкой и оставить в покое на месяц.
Вернуться к оглавлению
Лучше провести армирование с помощью специалистов, но и новичку сделать это вполне по силам. Для этого необходимо приобрести три вида арматуры: самая толстая продольная арматура (диаметр 12 мм), поперечная (10 мм) и вертикальная арматура (10 мм). Для начала устанавливаются вертикальные стойки, к которым крепятся остальные виды арматур, скрепляемые между собой с помощью вязальной проволоки.
Схема армирования ленточного фундамента.
Прутья также можно сварить между собой, что еще лучше скажется на рабочих качествах конструкции. Собранная конструкция надевается на опалубку и должна внешне напоминать собой броню, которая будет принимать на себя солидную нагрузку. На рисунке №1 можно увидеть, как это должно выглядеть.
Одним из ответственных моментов армирования является связка углов. Именно углы первыми страдают от деформации, и нужно внимательно отнестись к этому элементу опалубки. Согните арматуру и воткните в стену угла, а второй конец — в противоположную стену.
Предварительно тщательно измерьте расстояние. Оба конца должны входить в стены ленточного фундамента. Тщательно проверьте каждый элемент и запаситесь терпением, так как данный шаг в постройке фундамента очень важен.
Чем выше предполагаемая нагрузка на ленточный фундамент, тем меньше должен быть шаг в армировании (расстояние между прутьями арматуры). Он может колебаться от 10 до 25 миллиметров. В итоге вашей деятельности должна образоваться единая обрешетка, прочная и аккуратная.
Вернуться к оглавлению
Если вы все сделали правильно, то приступаем к монтажу опалубки для ленточного фундамента. Тут многое зависит от величины здания. Если вы хотите строить небольшой и легкий дом, то можно обойтись простой опалубкой, установленной разом в траншею. Если же дом будет большим, то монтаж опалубки начинаем постепенно, начиная с дна траншеи. Также необходимо установить углы жесткости и дополнительно укрепить все стороны во избежание дальнейшей деформации. Второй вариант — это стеновая опалубка, необходимая для бетонирования основания и стен подвальных помещений.
После подготовки траншеи в ее дно вбиваются металлические колышки на таком расстоянии от стен, чтобы между ними можно было вставить доски опалубки плюс зазор в 10-12 мм. Внешняя часть опалубки укрепляется с помощью различных опор, которые остановят деформацию опалубки под давлением заливаемого бетона. Всего существует три вида опор: горизонтальные, вертикальные и диагональные. Если ширина фундамента превышает полметра, то необходимо использовать весь этот ряд опор.
Существует и несъемная разновидность опалубки. Она не снимается и после высыхания бетона остается конструктивной частью здания. Несъемная опалубка имеет ряд очень важных преимуществ перед обычной:
Схема устройства опалубки для ленточного фундамента.
Очередность монтажа несъемной опалубки:
Использование дерева в качестве материала опалубки имеет как положительные, так и отрицательные моменты. Доски легки, и их можно использовать достаточно широко, быстро и без специальной техники. Недостатками же являются их неустойчивость к деформациям и гигроскопичность. Частично данные проблемы можно решить через усиление углов жесткости конструкции и ее дополнительного крепежа.
Вернуться к оглавлению
Заливка фундамента может выполняться двумя способами: ручным и механизированным. У каждого способа есть как свои достоинства, так и недостатки. Выбор обычно осуществляется в зависимости от типа строительных объектов.
Бетонирование фундамента своими руками — довольно простой и дешевый способ выполнения данного этапа строительства. Первым делом необходимо приобрести готовую бетонную смесь.
Схема сварки армированных соединений.
За один раз обычно завозят не более 5-8 кубометров. Понадобится бригада рабочих числом не менее пяти человек. Залить фундамент за один раз не получится никак, его необходимо заливать в нескольких местах, так как, какой бы ни был бетон жидкий, он не разольется самостоятельно по всей опалубке.
Нужно несколько точек, через которые будет заливаться бетонный раствор, хотя возможно использование длинного желоба, с помощью которого можно равномерно распределить бетон, не сходя с места. Желоб может быть как уже готовый, так и сделанный своими руками из дерева и обшитый изнутри полиэтиленом или другим изолирующим материалом.
Механизированная заливка бетона заключается в использовании бетононасоса. С помощью специальной стрелы бетон можно извлекать и доставлять в любую точку (до 50 м) участка. Заказ бетона и заливка с помощью бетононасоса и удобней, и эффективней, и качественней, но стоимость его будет на 10-15% выше.
Выполнение данной поэтапной инструкции — это залог успеха создания крепкого фундамента.
moifundament.ru
Основой любого строения является фундамент. Если нужно построить дачу, загородный дом, гараж, баню или прочее здание — прежде всего, выбирается максимально подходящий тип, именно он отвечает за устойчивость, прочность, общее состояние всей постройки. Как сделать ленточный фундамент правильно и надежно? Строительство фундамента, в конечном итоге, гарантирует долговечность и безопасность сооружения.
Возведение более рационально на сухих и суглинистых почвах, где нет глубокого промерзания почвы.
Ленточные фундаменты на сегодняшний день являются наиболее востребованными среди самых разных типов оснований зданий. Это можно объяснить приемлемой стоимостью обустройства такого типа, возможностью выполнения этой работы своими руками, материалами, которые нужны для работы. Поэтому, на них мы остановимся более подробно и опишем, как это сделать наиболее качественно и эффективно.
Для монолитного ленточного фундамента армированная сетка укладывается в два вертикальных ряда и заливается бетоном марки М-200
Строительство ленточного фундамента рекомендуется на сухом грунте, если уровень промерзания не глубокий. Этот тип основания правильно делается для строительства самых разных зданий, если конструкцией предусматривается наличие цокольного этажа, подпола или подвала.
Больше всего данный тип востребован, когда предусматривается строительство небольших строений — гаражей, бань, беседок, разных построек хозяйственного назначения, которые строят своим руками. В этом случае, обычно, выбирают мелкозаглубленный фундамент.
Если строительство планируется на глубокопромерзающих, пучинистых грунтах, следует возводить ленточный фундамент глубокого заложения, но это будет нерационально, так как трудоемкость процесса возрастет, стоимость работ также на порядок увеличится. Это утверждение вполне справедливо, если строить цельнолитой ленточный фундамент.
Перед возведением фундамента необходимо определить состав грунта: пучинистый или непучинистый, мелкопромерзающий или глубокопромерзающий.
Для таких случаев больше подойдет сборный ленточный фундамент, который собирают из блоков ФБС. Конечно, для его возведения потребуется автокран, зато такой ленточный фундамент станет хорошей стеной для подвального помещения, его быстро возводить и нет необходимости ждать выстаивания бетона.
Вот мы и рассмотрели, по каким критериям выбирается тип ленточного фундамента из существующих видов:
Выше нулевой отметки начинается выведение кладки цоколя. Между цокольной кладкой и кладкой стен сооружается гидроизоляционный слой, состоящий из двух пластов рубероидного покрытия, приклеиваемого на битумную мастику. Цокольная кладка выравнивается по уровню при помощи раствора.
Выкопанную траншею необходимо проверить на наличие влаги. Если через сутки после копки траншея сухая, значит грунтовые воды далеко и глубины 30-50 см достаточно для ленточного фундамента.
Материалом для ленточного цельнолитого фундамента служат:
Раствор для бетонирования, чаще всего, готовят на месте заливки своими руками, используя следующие механизмы и инструменты:
Для заливки ленточного фундамента своими руками можно заказать готовый бетон в автомобильном миксере. Это значительно облегчит и ускорит работы. Выбор бетона обусловлен нагрузкой и особенностями грунта, а именно — его влажностью и уровнем залегания грунтовых вод.
Каркас опалубки собирается из досок. При этом следует учитывать, что фундамент должен быть шире будущих стен как минимум на 20 см.
По всему периметру будущего здания для устройства необходимо выкопать траншею, которая будет проходить под несущими внутренними и наружными стенами строения. Довольно часто фундамент предусматривают и под простенки, печи, камины, возможное оборудование. Для подвального помещения следует копать котлован. Эту работу не сделать своими руками, следует привлекать землеройную технику.
При планировании места котлованов и траншей, обязательно нужно учитывать уровень максимально допустимой крутизны земляных откосов. Если работы ведутся на суглинистых или плотных глинистых почвах, высота вертикальных стенок может достигать 1-1,2 метра.
Выкопав котлован или траншею, сразу же приступают к укладке подушки (независимо от его вида), предварительно, удалив избыток воды и жидкий грунт. Если дно траншеи или котлована песчаное, то «подушка» будет состоять из слоя щебня, толщиной 15 — 20 см. На глиняное основание траншеи необходимо, предварительно, насыпать слой песка (10 — 15 см), а, затем — слой щебня.
Под цельнолитой фундамент предварительные работы на этом заканчиваются и начинается бетонирование с бутованием или армированием, а для сборного ленточного фундамента еще необходимо песком выровнять «подушку» под нивелир.
Чтобы обеспечить основанию здания надежную защиту от поверхностных вод или дождевой влаги, рекомендуется соорудить широкую отмостку, обеспечив ей уклон от стен строения. Она будет способствовать отводу избыточной влаги. Отмостку необходимо обустроить сразу же, как будут завершены работы по устройству. Вначале, в земле вырывается углубление метровой ширины, в которое необходимо уложить жирную глину. Сверху все засыпается слоем гравийно-песчаной смеси и слегка утрамбовывается.
Для армирования фундамента применяются стальные прутья, при этом прочность фундамента заметно увеличивается.
Ленточный фундамент — это всегда бетонная конструкция. Чтобы правильно и быстро, экономически выгодно и надежно построить ленточный, в том числе своими руками, необходимо научиться обращаться с бетоном. В основном, для выполнения любых работ с бетоном, требуется наличие опалубки, куда будет залит раствор. Опалубка представляет собой деревянный каркас с плотно подогнанными досками, обшитый другим материалом, не пропускающим цементный раствор.
Утрамбовка жесткого бетона происходит до того момента, пока на его поверхности не появится влага, именуемая «цементным молоком», и она не начнет блестеть. Снаружи опалубка простукивается для лучшего заполнения бетоном мелких пустот. Поверхность заглаживают бруском, перемещаемым сверху опалубки по ее доскам.
Должно пройти не менее трех часов для того, чтобы бетон схватился, после чего его поверхность засыпается стружками, опилками или закрывается мешковиной, и обильно увлажняется вместе с опалубкой. Так бетон следует поливать с интервалом 3-4 часа в течение двух-трех дней при жаркой погоде. Затем необходимо увлажнение на протяжении семи дней по 2-3 раза в день. Число поливов можно сократить, если накрыть влажный бетон пленкой из полиэтилена.
Для заливки используется опалубка одного из двух вариантов:
Для опалубки чаще всего используют:
Если используется метод постоянного поперечного сечения, то сначала устанавливаются маяки, которые служат для определения отметки внизу фундамента и расположения в плане. Затем на маяки наносятся краской отметки.
Для облегчения и ускорения работы по заливке фундамента, можно заказать машину с миксером, в котором находится готовый для заливки бетон.
Рассмотрим процесс установки опалубки своими руками для ленточного фундамента с прямоугольным сечением. С обеих сторон фундамента, на расстоянии равном 3 или 4 метрам, устанавливаются маячные щиты. Для закрепления и придания устойчивости маячным щитам следует использовать подкосы и распорки. Для объединения маячных щитов следует использовать схватки. Щиты и схватки скрепляют натяжными крюками.
Для обеспечения необходимой устойчивости щитов к схваткам следует установить инвентарные подкосы, которые имеют винтовой домкрат. С помощью винтовых домкратов можно легко выровнять вертикально маячные щиты. Для того чтобы обеспечить сохранность размеров между маячными щитами, их следует соединить своими руками распорками. Для закрепления распорок используют клиновые зажимы. Другие щиты в опалубке соединяют между схватками и маячными щитами с помощью натяжных крюков или применяют пружинные скобы.
Для более удобного бетонирования опалубки своими руками ее оснащают навесными лестницами и рабочими площадками. Если длина очень большая, то его следует разбить на отдельные захваты. Разборку опалубки производят в обратном порядке.
Для сборки своими руками опалубки ступенчатого сечения можно применить одну из двух технологических схем.
При использовании первой схемы, опалубку самой нижней ступени собирают и бетонируют. После схватывания бетона на первой ступени собирают вторую опалубку и так же заливают бетоном. Так продолжают до полного завершения заливки.
Есть и другой метод установки опалубки для ступенчатого ленточного фундамента. При этом опалубку ставят сразу вровень с высотой фундамента.
Сначала устанавливаются щиты первой, самой нижней, ступени. Щиты объединяются с помощью схваток и крепежных элементов. Затем устанавливаются рядовые щиты, которые прикрепляются к схваткам. Фиксирование положения низа щитов производится с помощью инвентарных или деревянных клиньев и вставок.
На верхний пояс первого ряда щитов укладываются балки, которые следует закрепить накладками. На балках наносятся риски, которые указывают на положение плоскостей щитов второго яруса. Продольные схватки устанавливают по рискам. К схваткам крепят щиты следующего уровня.
Щиты объединяются верхними схватками, а между собой щиты объединяются шпонками и пружинными скобами. Для обеспечения заданного размера устанавливают временные распорки и стяжки на расстоянии от 3 до 4 метров. Для обеспечения нужной устойчивости щитов второго уровня их следует раскрепить подкосами с винтовыми домкратами.
Схватывание бетона происходит через 3 часа после заливки, после чего его необходимо поливать водой через каждые 3-4 часа и накрыть пленкой для удержания влаги.
Гидроизоляцией, по своей сути, является целым рядом действий, направленных на исключение проникновения воды внутрь помещений, а также на обеспечение сохранности стенок, фундамента и строения в целом. Поэтому так важна гидроизоляция и ее правильно выполнение.
Глубина закладки своими руками напрямую зависит от тяжести здания и грунта. При этом, чем тяжелее конструкция, тем дальше в землю углубляется ленточный фундамент. Иногда глубина таких фундаментов может составлять порядка 3 метров. Достаточно часто, ленточный фундамент является стеной подвального помещения.
В таких случаях очень трудно добиться того, чтобы под дом не проникала вода. В таких ситуациях помогает устройство внутренних дренажных систем, являющихся одним из действий, дополнительно защищающих фундаменты. Но устройство внутренних дренажных систем может привести к тому, что дом просто просядет, а фундамент и стенки дадут трещины. Ленточный монолитный, по сравнению со сборным, подмывается несколько меньше, но и он не лишен определенных недочетов.
Полное схватывание фундамента в большей степени зависит от климатических условий, в среднем, достаточно одной недели.
Гидроизоляция может быть правильно устроена собственными руками несколькими методами:
Часто используется для защиты ленточного фундамента дома, так называемая, двухуровневая гидроизоляция. Она заключается в том, что те слои, которые находятся в грунте, защищают от проникания воды при помощи обшивки рубероидом, а наземные части — пропитывают особыми минеральными составами.
Несъемная опалубка — это довольно дорогой способ гидроизоляции. Зато его долгий срок службы дозволяет говорить о необходимости использования этого метода. А уж вкупе с внутренней дренажной системой такая гидроизоляция будет капитальной и надежной.
Не так сложно возвести ленточный фундамент своими руками. В первую очередь следует ознакомиться с определенными технологическими особенностями обустройства, далее — правильно выполняются нужные расчеты, после этого, любой желающий может хорошо сэкономить на этапе строительства фундамента.
Когда участок выбран и проект строения готов, грунты изучены и тип фундамента выбран, можно правильно обустраивать ленточный фундамент.
Работы, направленные на обустройство ленточного фундамента, принято начинать с процесса разметки его основания. Как правило, своими руками делается конструкция, ширина которой не превышает 40 см — этого вполне достаточно для малоэтажного строения.
1pobetonu.ru
Ленточное основание относится к категории монолитных фундаментов, применяющихся преимущественно при строительстве жилых домов. Сделать подобную конструкцию своими руками несложно, нужно лишь учитывать такие моменты как особенности грунта и климата в месте строительства, тип будущего здания и в целом правила обустройства таких оснований.
Как сделать ленточный фундамент своими руками
Ленточный фундамент является наиболее предпочтительным вариантом при строительстве домов по каркасной технологии, возведении гаражей, устройстве бань и разнообразных построек хозяйственного назначения.
Перед началом работы нужно собрать необходимые инструменты и строительные материалы, чтобы не отвлекаться на их поиск в дальнейшем.
Приспособления для строительства ленточного фундамента своими руками.
В случае если вы планируете самостоятельно готовить бетон для заливки, дополнительно подготовьте ингредиенты для приготовления смеси. Понадобится цемент, песок и заполнитель в виде гравия или щебенки. Также подготовьте бетономешалку или хотя бы емкость для ручного замеса. Бетономешалка позволит вам существенно сократить затраты времени на обустройство фундамента. Еще быстрее и проще работу можно выполнить, заказав готовый бетон у специализированной компании. В этом моменте ориентируйтесь на свои предпочтения и доступные деньги.
Работа по обустройству ленточного фундамента своими руками начинается с подготовки разметки. Она позволит сориентироваться на дальнейших этапах и максимально правильно залить бетон.
Возьмите прутки арматуры и отметьте с помощью них внешние углы будущего фундамента. По установленным пруткам натяните прочную веревку. Вместо нее можно использовать леску или, к примеру, тонкую проволоку. Так вы наметите наружные границы конструкции.
Правила разметки основания
Важно, чтобы внешние углы равнялись 90 градусам. Для уточнения этого момента используйте лазерную рулетку. Можно обойтись и обыкновенным угломером. При отсутствии даже такого элементарного инструмента попросту соедините углы диагоналями и измерьте их длину. Если диагонали имеют одинаковую длину, углы являются прямыми, и вы можете смело продолжать работу.
На следующем этапе разметки отмечается внутренний периметр ленточного бетонного основания. Для этого отступите внутрь такое расстояние, которое равнялось бы толщине фундамента, и тоже вбейте прутки арматуры. Для определения толщины фундамента нужно знать параметры будущего здания. В среднем за ориентир принимается толщина в 40 см.Натяните на установленные прутки веревку.
Как рыть траншею под фундамент
Траншею нужно начинать рыть с наименее высокого угла. Для его определения используйте гидравлический уровень. Отметьте глубину фундамента в наиболее низком углу. Продолжать рытье можно в любом направлении. Главное, чтобы дно было строго горизонтальным, иначе готовый фундамент будет иметь перекосы. Горизонтальность контролируйте все тем же гидравлическим уровнем. Стенки траншеи должны быть вертикальными. Этот момент обычно проверяется при помощи инструмента известного как отвес.
Технология обустройства ленточного фундамента предполагает обязательное создание подушки. Благодаря этому элементу конструкции будет обеспечиваться максимально равномерное распределение будущих нагрузок. Подушка создается из песка. Нужно засыпать слой толщиной от 15 см. Засыпанный песок смочите водой и тщательно уплотните с помощью специально предназначенного для этого электроинструмента. Засыпка должна быть максимально ровной. Для проверки ее горизонтальности используйте уровень.
Устройство подушки
Дополнительно нужно насыпать на песок небольшой слой песка и уложить гидроизоляционный материал. Обычно для защиты конструкции от пагубного воздействия влаги используется полиэтиленовая пленка либо рубероид.
Далее следует этап сборки опалубки. При желании сэкономить для этой работы можно использовать различные остатки от предыдущих строительных работ: старую фанеру, деревянные доски, профнастил и прочие подобные материалы. Элементы опалубки скрепляются между собой с помощью шурупов и гвоздей подходящей длины. Чтобы стенки будущего фундамента были максимально ровными, шляпки крепежей необходимо располагать с внутренней стороны конструкции. В будущем такую опалубку можно будет разобрать без особых усилий.
Элементы опалубки скрепляются между собой с помощью шурупов и гвоздей подходящей длины
Высоту опалубки подбирайте так, чтобы ее стенки возвышались над поверхностью земли как минимум на 30 см.Отметьте верхнюю границу заливки фундамента при помощи шнура, проволоки либо лески.
На этом же этапе подумайте, как будут проходить вентиляционные каналы, водопровод и прочие инженерные коммуникации, и предусмотрите для них отверстия. В будущем нарушать целостность плиты категорически не рекомендуется, т.к. это неизбежно приведет к ухудшению ее прочности. В местах будущего прохождения коммуникаций нужно уложить трубы, предварительно заполненные песком. Такое наполнение предотвратит повреждение труб во время заливки фундамента и не позволит бетону проникнуть в их полости.
Установка продухов
На следующем этапе работы выполняется укладка арматурного каркаса. Традиционно применяются прутки диаметром 12 мм. Для скрепления арматуры используйте вязальную проволоку. В результате вам нужно получить квадратные ячейки со стороной порядка 30 см. Вместо проволочной обвязки можно использовать сварное соединение, однако оно в большей мере подвержено воздействию коррозии.
Укладка арматурного каркаса
Арматуру нужно начинать укладывать на расстоянии в полметра от дна котлована и стенок опалубочной системы. Это защитная мера, которая предотвратит развитие коррозии и убережет металл от негативного воздействия подземных вод.
Прежде чем заливать бетон нужно определить его необходимое количество. Делается это предельно просто. Сначала определяется объем основания, для чего ширину конструкции нужно умножить на ее будущую высоту и на длину.
Руководство по заливке ленточного фундмента
Раствор можно заказать или сделать самостоятельно. Готовится он из 1 части цемента, 3 частей мелкого заполнителя (песок) и, как правило, 5 частей крупного заполнителя (щебенка, гравий). Смесь сухих компонентов разбавляется водой до получения требуемой консистенции. Гораздо удобнее и проще использовать заводской бетон. В подавляющем большинстве случаев он будет более качественным. Да и приготовить самостоятельно такое количество раствора очень трудно.
Заливка должна выполняться с учетом следующих требований и норм:
В завершении залитый бетон нужно проткнуть арматурой либо же обработать специальной вибротрамбовкой, чтобы удалить воздух. Дополнительно заливка выравнивается мастерком. Также ее нужно тщательно простучать деревянным молотком.
Заливка ленточного фундамента
После такой обработки вам останется лишь подождать, пока заливка высохнет и наберет прочность. В среднем на это требуется 1-1,5 месяца. Во время дождя и на ночь конструкцию нужно укрывать полиэтиленовой пленкой. В жаркую погоду бетон нужно регулярно смачивать водой, иначе он может растрескаться.
Технология обустройства ленточного монолитного основания предполагает обязательную укладку гидроизоляционного слоя. Без него бетон будет подвергаться пагубному воздействию подземных и талых вод. Подобные контакты приведут к снижению прочности плиты, что поставит под угрозу сохранность здания, а также всех кто в нем находится.
Гидроизоляция может выполняться с использованием разнообразных материалов. Самый бюджетный и простой в монтаже вариант – это рубероид. Ним необходимо обложить дно котлована. В дальнейшем, уже после того как бетон застынет и можно будет убирать опалубку, рубероидом нужно обложить стенки конструкции. Этот способ хоть и простой, но не очень эффективный. Рубероид нельзя назвать прочным и долговечным материалом, он нуждается в регулярном ремонте.Игнорирование ремонтных работ приведет к тому, что гидроизоляция потеряет существенную часть своих свойств, бетон начнет пропитываться влагой, и это послужит причиной разрушения основания.
Рекомендации по гидроизоляции основания
В продаже доступно множество разнообразных мастик, которые можно использовать для создания эффективной и долговечной гидроизоляции. Вы сможете подобрать наиболее оптимальный конкретно для вас вариант в плане надежности и стоимости.
Гидроизоляция ленточного фундамента специальным составом
К числу же наиболее современных и эффективных методов устройства влагозащитного слоя следует отнести проникающую гидроизоляцию. Для ее создания используется специальная смесь компонентов, которые проникают в самую глубь бетона через его капилляры. При взаимодействии с влагой состав кристаллизуется, в результате чего фундамент превращается в полностью монолитную и абсолютно водонепроницаемую конструкцию.
Лучше всего добавлять такую проникающую гидроизоляцию непосредственно в бетонную смесь в процессе приготовления. Конкретные рекомендации по нужному количеству смеси приводятся в инструкции, обязательно изучите ее перед применением состава.
Таким образом, в самостоятельном обустройстве ленточного основания нет ничего сверхсложного. Следуйте полученным правилам и вы получите надежное, долговечное и качественное основание высокого класса, способное обеспечить безопасность, как здания, так и находящихся в нем людей. Удачной работы!
tolkostroyka.ru
Подготовка траншеи
Глубина, как и ширина траншеи под фундамент зависит от вида грунта на участке, от типа строительного проекта и пр. Обычно глубина такой ямы составляет порядка 0,7-1,5 м, а ширина – 50-70 см.
Уровень дна траншеи должен идти максимально ровно по отношению к горизонту, так как любой земельный участок имеет наклоны и перепады высоты. Тут уже необходимо или заранее выровнять площадку под строительство, или же воспользоваться помощью гидроуровня.
В последнем случае определите самую нижнюю точку в одном из размеченных внешних углов и, ориентируясь на нее, рассчитывайте дальнейшую глубину ямы.
Категорически не рекомендуется копать траншею, ориентируясь только на визуальную оценку, а потом выравнивать яму, подсыпая в разных местах песок.
Глубина траншеи должна обязательно учитывать точку промерзания земли в данном районе. Если вырыть яму меньше, то зимой подземные воды, скапливаясь под фундаментом и замерзая, будут его «приподнимать».
При расчете ширины ямы нужно принять во внимание толщину щитов будущей опалубки.
Рыть траншею под фундамент лучше вручную: будет, конечно, тяжелее и дольше, но так работа пойдет намного аккуратнее, стенки пойдут ровнее, опалубка станет лучше, а перерасход бетона будет минимален.
Копать рекомендуется не только по внешней границе будущей дачи или дома, но и таким образом, чтобы яма пересекалась внутри под плоскостью будущей постройки. Это необходимо для улучшения прочностных характеристик фундамента.
После копания равномерно выложите на дно ямы песчаную подсыпку в 15-20 см, которая необходима для сокращения нагрузки на фундамент снизу при сезонном вспучивании земли. Песок заранее смачивается, потом все трамбуется. Также желательно подстелить под песок геотекстиль или иной подобный материал.
Траншея под фундамент
Сверху на песок насыпьте гравий, щебенку или битый кирпич той же прослойкой до 20 см, снова все очень тщательно спрессовав.
Лучшего результата можно добиться, если вместо щебня или поверх него сделать обычную бетонную подготовку, которая качественно выравнивает поверхность и упрочняет всю конструкцию. Для этого песчаную или песчано-гравийную подложку заливают на 8-10 см «тощим» бетоном класса М50, М75, М100 (с малым процентом вяжущего элемента).
Вместо бетонной подготовки также используется и специальная рулонная профилированная мембрана («Planter», «Delta» и пр.). Такие мембраны ускоряют приготовление фундамента, защищают от потери цементного молочка при заливке, а также обеспечивают защиту от грунтовых вод, прорастающих кореньев, усадки грунта и пр.
pimpmyhouse.ru
