Любую поездку для отдыха на природу или на дачу тяжело представить без таинства готовки шашлыка. Именно приготовление мяса на углях ассоциируется с таким отдыхом, ведь запах костра придает своеобразность данному виду отдыха. Большинство населения считает, что приготовление шашлыка – это чисто мужское занятие.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Вкус шашлыка зависит не только от умения мариновки, но также, конечно, и от инструмента, на котором происходит его приготовление. И данным механизмом является мангал. Ведь вкусный и сытный шашлык залог отличного отдыха на природе.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Главными советами при мариновании мяса являются:

  • не злоупотребляйте использованием соусов, кисломолочки и майонезов;
  • используйте естественные продукты для маринада, такие как уксус или вино, лук, зелень, специи.
  • кусочки для шашлыка нарезайте кубиками с размером сторон не менее 4-5 см.
  • пользуйтесь «Правильным мангалом».

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Краткое содержимое статьи:

Мангал и его характеристики

Его габариты должны позволять расположить шампуры с достаточными пространствами между ними. Ширина мангала должна равняться длине шампуров минус 12-18 см. Длину мангала необходимо рассчитывать из расчета, что на каждый шампур будет приходиться около 8-10 см. Высота над углями не должна составлять более 10 см, а глубина составлять около 20-25 см.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

И, конечно, для удобства приготовления необходимо наличие прорезей под шампуры по все его длине. Толщина стенок должна быть достаточно толстой.


Также не нужно во все счищать копоть с внутренней стороны стенок – ведь это придает особенный вкус мясу. Необходимо в боковых стенках ближе к днищу сделать отверстия, способствующие притоку воздуха.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала

С чего же стоит начать при изготовлении мангала? Предварительно необходимо определиться с типом мангала, который вы хотите смастерить. Размеры мангалов бывают разными в зависимости от потребностей, в результате чего они делятся на стационарные и переносные.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

В зависимости от потребности необходимо выбрать материал для изготовления собственноручного мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Мангал из металла

Самый популярный вид — мангал из листовой стали. Преимуществами такого вида являются дешевизна, простота сборки и минимум трудозатрат.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Для его изготовления можно использовать куски листового металла, стальной баллон или бочку в совокупности с обрезками труб и уголков. А так как велика вероятность того, что данный материал может просто валяться у вас на даче под рукой в виде не нужного хлама, то мангал не потребует от Вас и вовсе никаких финансовых затрат.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Второе преимущество – простота сборки. Каждый человек, умеющий хоть немного пользоваться сваркой без проблем сможет сконструировать и собрать мангал из металла фактически любой сложности. Да при использовании уголков и вовсе можно обойтись без сварки, а использовать для соединения специальные отверстия, болт и гайки.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Также данные мангалы очень мобильны. И самое главное к созданию мангала можно подойти творчески, и вся эта груда хлама станет вашим творческим шедевром, которым вы сможете гордиться.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Недостатками таких мангалов могут являться недостаточно толстые стенки, из-за своей способности быстро прогореть. В итоге будет проявляться ржавчина на стенках и обязательно при сильном нагреве поведет вашу конструкцию.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала без использования сварки

Изготовить мангал своими руками без сварки возможно двумя вариантами: скрепляя при помощи уголков, болтов и гаек или пазов. Мангал с пазами будет очень полезен на природе ввиду простоты сборки и компактности при перевозке.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

До начала сборки необходимо запастись следующими материалами:

  • листовым материалом в требуемом количестве толщиной 2-4 мм;
  • металлическими уголками для ножек;
  • инструментами: дрель, болгарка, тиски, молоток и ножовка по металлу.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Порядок выполнения работ:

  • необходимо сделать чертежи мангала.
  • на металле делаем разметку для дна и стенок металла.
  • согласно разметке, разрезаем металл, используя болгарку или ножовку для металла.
  • для простоты сборки подогните низ боковых стенок при помощи тисков и молотка.
  • у длинных стенок аналогичным способом подогнуть и края примыкающие к коротким стенкам.
  • на боковинах и ножках выполняем пазы для соединения между собой.
  • на длинных стенках выполняем щели под шампуры (желательно 2 типов 4 см и 7 см). Прорези разной глубины рекомендуется делать для возможности регуляции жара подаваемого на продукт приготовления, путем расположения его ниже или выше над углями.
  • по низу длинных сторон дрелью делаем отверстия диаметром около 12 мм.
  • полезно и удобно будет сделать ручки для переноса на более коротких стенках.
  • и наконец собираем получившуюся конструкцию.

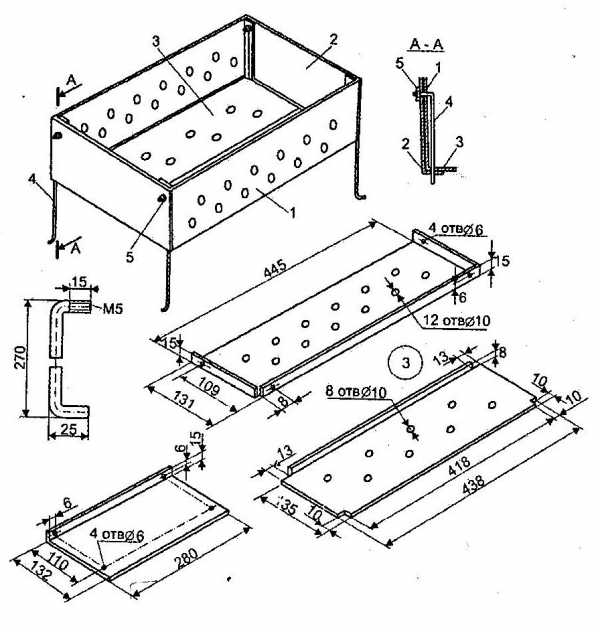

Пример чертежа разборного мангала приведен на фото ниже и в конце статьи в галерее. Это конечно не единственный вариант и множество других вариантов можно найти на просторах интернета.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала с использованием сварки

Данный метод сборки не имеет особых отличий от без сварочного варианта. Принципиальным отличием является то, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и крепежных отверстий как для разборных.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Сваркой чаще пользуются для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и другими полезными и приятными мелочами.


Также рассмотрим частный случай изготовления – мангал из газового баллона.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Преимуществом такого баллона является:

  • простота конструирования;
  • дешевизна;
  • достаточная толщина стенок;
  • функциональность;
  • мобильность.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Недостатки:

  • нужно использовать только угли для приготовления;
  • несмотря на мобильность в одного его перенести все равно невозможно.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Особенности изготовления мангала

Прежде всего нужно полностью избавиться от газа в баллоне при помощи вентиля. Для контроля выхода газа необходимо открытый вентиль смочить раствором из мыла. Пока мыльный раствор пузырится значит давление газа внутри баллона еще не достаточное, чтобы приступать к дальнейшим действиям.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

После как Вы убедитесь, что давление равно атмосферному необходимо перевернуть баллон, и вылить остававшийся конденсат, залить во краев водой на 2-3 дня. Выливать воду желательно подальше от жилых зданий, в связи с тем, что метан характеризуется резким запахом.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Стадии сборки аналогичны его созданию из листового материала с небольшими отличиями.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Для изготовления нам потребуется:

  • разводной ключ;
  • сварочный аппарат;
  • болгарка;
  • 2-4 петли;
  • перчатки;
  • молоток;
  • заклепки с заклепочным пистолетом;
  • отвертка;
  • зубило;
  • дрель со сверлами от 10 до 14 мм;
  • металлические трубы для ножек и дымохода;
  • 4 квадрата площадью около 100 см2 под ножки.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Пошаговая инструкция, как сделать мангал из газового баллона:

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Распиливание. Пожалуй, это самый важный этап, ведь именно от него зависит эстетический вид будущего изделия. Требуется полностью выкрутить вентиль применив разводной ключ и срезать его болгаркой. Рекомендуется все работы с болгаркой производить при непосредственном поливе водой для исключения возгорания остатков метана.


Сваркой прикрепляем ручки и крышке. Советуем использовать петли, соединения которых основаны на заклепках. А затем приварить петли к баллону. Необходимость сварки петель связаны с влиянием высоких температур, ведь если этого не сделать, то со временем клепки отпадут.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Устанавливаем ножки. Отпиливаем их удобной для вас длины и привариваем их ко дну баллона на равнозначном расстоянии от центра. Незабываем снизу ножек прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Также существует другой вариант основания. Процесс его создание будет более трудоемким и состоит в следующем. Берется пару полосок металла, изгибаются дугой повторяющей форму баллона и привариваются ножки к её концам. Далее снизу ножки соединяются поперечной планкой. И в завершении создания стоек соединяем их между собой.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Во избежание деформации во время готовки мяса привариваем два уголка внутри его для придачи большой жесткости.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Высверливаем в нижней части сзади около 14-18 отверстий диаметром около 12-18 мм для подачи кислорода, так нужного для горения. А также по краям делаем надпилы используя болгарку.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

На месте крупного отверстия, где был удален вентиль, монтируем трубу-дымоход и привариваем.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

В данной статье мы уделили особое внимание мангалам из металлов, но многие люди себе делают специальные стационарные мангалы из кирпича. Более подробно об изготовление таких мангалов вы можете найти в сети интернет. Для примера мы приведем ниже фото готовых мангалов из кирпича.


Фото мангала своими руками

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

landshaftdizajn.ru

Мангал своими руками из металла: оптимальные размеры, чертежи, фото

Сделать печь для барбекю можно из самых разных материалов. Однако создание мангала своими руками из металла по праву считается лучшим вариантом. Какие варианты металлических барбекюшниц существуют и как сделать такую конструкцию самостоятельно?

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Преимущества металлических мангалов

Чем же так хороши мангалы из металла? Монолитную печь для барбекю или кирпичный ее вариант отличается капитальностью — в таком случае конструкцию не нужно будет убирать на зиму, да и выглядит она надежнее, прочнее, долговечнее. Кроме того, печь из камня можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, коптить продукты. При этом выглядеть печь будет благородно, она органично впишется в облик любого участка. Стоит ли обращаться к металлу?

В большинстве случаев — определенно, стоит. У капитальных конструкций есть свои плюсы, но и портативность — это далеко не недостаток. Металлический мангал занимает немного места, что хорошо для скромных по площади участков. Установить такую печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже стационарную ее версию можно перевозить с места на место, хотя и с небольшими неудобствами — а при создании походного складного варианта свой мангал можно будет взять с собой на природу, даже не имея автомобиля.

Есть у создания металлического мангала своими руками и другие преимущества.

  • Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе использовались правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
  • Небольшие финансовые затраты. В то время, как на кирпичи, бетон или натуральный камень может уйти много денег — по крайней мере, за счет финишной отделки — траты на металл будут мизерными.
  • Простота работы. Все, что нужно для того, чтобы правильно изготовить мангал из стали — это начальные навыки работы со сварочным аппаратом. Для того, чтобы оптимизировать приток воздуха, понадобится также поработать с дрелью.
  • Скорость изготовления. Из-за большого количества технологических перерывов использовать мангал, построенный из кирпича или бетона, можно не меньше, чем через месяц. Металлическая же конструкция будет готова к эксплуатации сразу по завершении сборки.

Минусом может стать недостаток эстетичности печи из стали. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит лишь взглянуть на некоторые проекты, чтобы убедиться — и такую конструкцию можно превратить в шедевр.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Варианты конструкций

Прежде чем приступать к работе, необходимо выбрать тип конструкции, в соответствии с которым будет составляться чертеж мангала. Выбор делается на основании ряда характеристик печи:

  • оптимальные габариты;
  • условия эксплуатации;
  • расположение;
  • режим эксплуатации.

Существует множество конструкций мангалов из металла. Самыми распространенными являются такие модели.

  1. Стационарная. В самом простом варианте представляет собой металлический ящик, поставленный на прямые ножки с подпятниками. Крупные и массивные печи могут устанавливаться на бетонное основание. Возможна установка под крышей веранды или беседки, что позволяет готовить барбекю в любую погоду, независимо от времени года. Устройство стационарного мангала можно дополнить различными приспособлениями, расширяющими его функционал и удобство эксплуатации — например, вытяжкой. Размеры мангала для шашлыка в этом случае, как правило, довольно большие.
  2. Разборная. Отличается тем, что элементы не свариваются друг с другом, а скрепляются болтами. Крепеж должен быть высококачественным, чтобы выдерживать высокие температуры без деформаций. При изготовлении не нужно пользоваться сварочным аппаратом, что делает работу еще более простой. Разборка хороша тем, что позволяет компактно хранить и транспортировать жаровню.
  3. Складная. Они распространены в продаже; своими руками сделать подобную конструкцию сложнее, чем один из вышеописанных вариантов. Складной мангал имеет небольшие размеры, схема его схожа с оной у разборной модели — при переноске торцы ящика и ножки снимаются, боковые же стенки складываются и фиксируются — получается что-то вроде стального чемодана, внутрь которого можно сложить шампуры и решетку для гриля. Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей
  4. Одноразовая. Простейшая емкость, которую можно сделать из жестяных банок, фольги и другого металлического мусора. Цель — огородить место для углей и сделать подставку для шампуров.

Не отдельным типом конструкции, но весьма своеобразным вариантом является изготовление жаровни из заранее подготовленных металлических емкостей — читайте следующие статьи:

Различные стальные приспособления можно использовать и для декора — например, популярно применение кованых частей от швейных машин Zinger в качестве подставки.

Изготовление стационарной жаровни

Основные этапы работы удобнее всего рассмотреть на примере изготовления простого стационарного мангала. Их два: составление чертежа и конструирование печи. Дополнительно можно учесть декорирование (окрашивание) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?

Нужно подготовить:

  • листы металла толщиной 3 мм — подойдет нержавейка, черная или жаропрочная сталь;
  • уголки шириной около 30 мм или арматура диаметром 10 мм;
  • болгарку;
  • дрель;
  • сварочный аппарат. Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Проектирование

При создании самодельного мангала из металла своими руками размеры можно подбирать любые, в зависимости от особенностей эксплуатации печи. Основной критерий, под который подбираются габариты — это количество мяса, поджариваемого за один раз. Оптимальные размеры мангала таковы.

  • Ширина — 30 см. Это соответствует длине стандартного шампура, на который помещается 8 кусков мяса.
  • Длина может быть любой. Подбирается из расчета 10 см на шампур.
  • Глубина — 20 см. Такого пространства будет достаточно, чтобы угли прогревали мясо, но оно не подгорало.
  • Общая высота подбирается под рост человека. Спину в процессе готовки лучше не сгибать. Обычно высота делается от 80 до 120 см.

Решив вопрос с размерами, нужно определить, чем покрасить мангал. Краска защитит металл от коррозии, при этом она сама должна быть устойчива к атмосферным воздействиям и высокой температуре. Она не должна выделять токсины при нагревании. Подойдет акриловая термостойкая краска или силикатные лаки.

Конструирование жаровни

Выбор толщиной 3 мм обусловлен тем, что более тонкий металл быстро прогорит, а более толстый — это пустая трата денег. Работа по созданию ящика простая — нужно вырезать стенки и дно в соответствии с чертежом, пропилить в них отверстия для воздуха и аккуратно сварить элементы друг с другом.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Таким образом, работа осуществляется следующим образом.

  1. На заготовках размечаются детали и выпиливаются болгаркой.
  2. Оптимальное место для воздуховодов — боковые стенки. Просверливаются они на расстоянии 20 мм от нижнего края с шагом 50 мм. Диаметр отверстий — 10–15 мм.
  3. По верхнему краю боковых стенок пропиливаются пазы для шампуров. Первый делается на расстоянии 5 см от торца, дальше — через каждые 10 см.
  4. Стенки и дно свариваются друг с другом. Делать идеальный шов не нужно — достаточно точечной сварки; дополнительные щели только добавят углям жара. Именно поэтому профессиональным сварщиком быть не обязательно.
  5. К углам мангала привариваются ножки.

На этом основная конструкция готова. Далее к торцам можно приварить ручки, сделать крышку, приварить крепления для шампуров и кочерги и т. д. Также сделанный из металла мангал окрашивается: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.

Вытяжка для мангала

Отдельно стоит рассмотреть оснащение мангала вытяжкой. Она представляет собой урезанную трубу, через которую эффективно удаляется дым, в обычных условиях не дающий спокойно готовить мясо. Вытяжка обычно представляет собой купол из металла, который либо приваривается к основной конструкции или подвешивается сверху, если печь расположена под крышей.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Для изготовления этого приспособления используются такие же листы металла, которые свариваются в форме усеченной пирамиды, на вершине которой размещается короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.

Стальная вытяжка легко чистится и несложна в изготовлении. Чтобы она не испортилась со временем, ее следует покрасить термостойкой краской.

Особенности изготовления разборной конструкции

Технология изготовления мангалов из металла разборного типа имеет некоторые нюансы. Элементы такой конструкции не свариваются, а скрепляются болтами. Принцип работы такой же.

  1. Размечаются и вырезаются стенки и дно. По краям (кроме верхнего) добавляется несколько см на сгибы.
  2. В стенках делаются воздуховоды.
  3. По линиям сгибов делаются пропилы, затем листы сгибаются.
  4. На кромках делаются отверстия для крепежа.
  5. Для крепления ножек также делаются отверстия. Другой вариант — использование тонких трубок. В этом случае к углам конструкции привариваются болты, к которым будут прикручиваться ножки.

Разборный мангал своими руками можно сделать разборным лишь частично — стенки сварить, а дно сделать на крепеже. Это обеспечит простоту чистки печи от золы.

Как сделать походный вариант мангала?

Складной мангал своими руками делается следующим образом.

  1. Расчерчивается дно. К его сторонам добавляется по 4 см для сгибов. За линией сгиба на длинных сторонах просверливаются воздуховоды. Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей
  2. Вырезаются боковые стенки. Они скрепляются с дном при помощи навесов. Их можно либо прикрутить болтами, либо приварить.
  3. Вырезаются съемные торцы с отверстиями для крепежа.
  4. К дну привариваются болты для крепления ножек.
  5. На одной из боковин закрепляется фиксатор в виде петли, чтобы не дать собранному мангалу раскладываться самому по себе.
  6. К боковой стороне дна приваривается ручка.

При создании складного мангала лучше использовать сталь толщиной 2 мм, чтобы снизить массу конструкции.

besedkibest.ru

размеры, чертежи, схемы + фото

Мангал — удобное кулинарное оборудование, основа для готовки на жару. Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей. Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организовываются пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

  • Глубину
  • Отверстия для воздуха
  • Подходящие размеры
  • Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон. Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться при изготовлении мангала в зависимости от  его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал для дачи квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие виды дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью. Толщина металла — около 2-3 мм. Для работы понадобятся:

  1. 2 листа металла 280х250 мм
  2. 2 листа металла 240х250 мм
  3. 1 лист металла 540х280 мм
  4. 4 металлические трубы или уголки длиной 700 мм
  5. Дрель
  6. Сварочный аппарат
  7. Рулетка
  8. Болгарка или пила по металлу

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Важно! Зачастую такую конструкцию делают на арматурных ножках. Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Мангалы из металла с навесом

Для готовки шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показан на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

  • Установка дополнительного навеса, не относящегося к мангалу
  • Установка крыши на сам мангал

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы. Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно красиво декорирована металлическими элементами, как это видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Совет! Оборудуйте крышу воздуховодом, если она установлена низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

  • Устойчивость к перепадам температур
  • Жаростойкость
  • Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

  • Кремнийорганические эмали
  • Порошковые термо краски
  • Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Совет! Покраску стоит проводить лишь снаружи. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

bouw.ru

Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейЗадача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.
Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.
Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Из чего сделать мангал?

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Природный камень – натуральный камень  хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Дополнительные возможности мангала.

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Камин с мангалом – хотите построить на даче нечто грандиозное?  Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

6 советов для работы на мангале.

  1. Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.
  2. Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.
    Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей
  3. Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.
  4. Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей
  5. Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.
  6. Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза.  Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.


idealsad.com

как сделать своими руками, чертежи и размеры металлических мангалов

Загрузка...

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей Почти все люди в душе своей романтики и любят отдыхать в компании друзей на природе. Ведь как приятно посидеть у костра, послушать песни под гитару и, конечно, сложно представить такой отдых без вкуснейшего шашлыка, приготовленного своими руками. Но в любую погоду приготовление шашлыка без мангала становится делом затруднительным, неудобным, а порой даже и невозможным. Именно применение этого приспособления и делает такие посиделки в хорошей компании комфортными и уютными.

Изначально мангал использовался как универсальный инструмент для приготовления различной пищи. Сейчас это устройство применяется чаще всего для жарки вкусных шашлыков и мяса, используя натуральный жар от углей.

Приобрести мангалы из металла можно почти в любом хозяйственном магазине. Но порой такая простая металлическая конструкция может стоить дорого, не оправдывая надежды потребителей по качеству и внешнему виду. Поэтому всё больше людей старается сделать мангал своими руками из металла.

Мангалы из металла – виды

Мангал металлический может быть двух видов, в зависимости от предназначения и места использования:

  1. Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейСтационарные мангалы. Такой вид идеально подходит для приготовления шашлыка на дачном участке или на территории загородного дома. Обычно изготавливают их из толстостенного металла толщиной более 4 мм, что намного увеличивает срок службы. Установив мангал под крышу или сделав специальный навес, можно готовить шашлык в любую погоду.
  2. Переносные мангалы. Такие приспособления делают из тонкого металла, что даёт возможность существенно снизить вес изделия, но намного снижает и срок службы. Но, благодаря малым габаритам и небольшому весу, имеется возможность брать их в поход.

Размер мангала

Постоянным размером металлических мангалов считается глубина. Именно от глубины конструкции и зависит прогрев мяса. Оптимальным расстоянием от шашлыка до углей считается 150–180 мм. Поэтому для создания таких условий глубина должна быть 250 мм.

Остальные размеры владельцы выбирают исходя из своих желаний и предпочтений:

Также рекомендуем прочитать:

  • Ширина полностью зависит от размера используемых шампуров. Она должна быть на 8–10 см меньше длины шампуров;
  • Длина изделия определяется количеством шампуров, которые вы желаете использовать при одной закладке мяса. Между шампурами должно быть расстояние 8–10 мм;
  • Высота всего мангала регулируется установкой ножек. Её размер — дело сугубо индивидуальное. Если хозяин не желает наклоняться, то делается высота 70–80 см. Для переносных моделей, в целях экономии, ножки делают 20–30 см высотой;
  • Понадобится сделать вентиляционные отверстия для доступа воздуха к углям. На боковых стенках их сверлят на высоте 60 мм от днища с шагом 60–70 мм.

После того как размер мангала для шашлыка из металла определён приступаем к непосредственному изготовлению изделия. Для начала необходимо сделать чертёж мангала из металла с размерами.

Создание мангала своими руками

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейСтандартный мангал может производиться несколькими способами, которые принципиально не меняют саму конструкцию, но всё же имеют отличия по способу ведения сварочных работ.

При первом способе желательно использовать большой лист металла, чтобы на нём могла разместиться вся развёртка будущего изделия. Начинаем изготовление с нанесения на лист металла размеров будущего изделия. Затем любым режущим инструментом вырезаем лишние углы на листе. Места сгиба аккуратно подрезаем болгаркой, чтобы облегчить изгиб конструкции. Далее, при помощи сварочного аппарата соединяем стенки. Сделав всего четыре сварных шва, мы получаем готовый короб мангала.

Если используется тонкий металл, то для усиления конструкции рекомендуется наварить дополнительные уголки. Далее, остаётся только приварить ножки нужной длины. В качестве ножек можно использовать профильную трубу или железный уголок.

Вентиляционные отверстия можно сделать как на раскроенной заготовке, так и на готовом коробе.

Второй способ применяется в случае, если имеется металл небольшими кусками. Сначала нарезаем прямоугольные куски металла, а затем свариваем их в короб. При таком способе сварные швы нужно делать более качественными, да и длина их намного будет больше. Но плюсом такого способа можно считать то, что можно дно сделать из толстого куска металла. Это намного увеличивает срок службы мангала.

При третьем способе сначала необходимо из уголков или профильной трубы сварить каркас будущего изделия. Затем к нему приваривается дно, можно из металла большей толщины чем стенки. После привариваются боковые стены.

Для создания комфортных условий можно приварить по бокам раму для укладки шампуров и столешницу. А для возможности устраивать пикник при плохой погоде, нелишним будет сварить навес.

Разборная модель

Не очень сложно сделать простейший разборный мангал своими руками без сварочного аппарата:

  1. Прежде всего нужно нанести разметку фрагментов на металлический лист. При разметке необходимо учитывать разборный стык каждого элемента конструкции, поэтому каждый торцевой и боковой размер фрагмента нужно увеличить на 40 мм.
  2. Аккуратно, при помощи режущего инструмента, вырезаем все элементы изделия и делаем на них необходимые вентиляционные отверстия.
  3. На боковых стенках делаем надрезы 20 мм глубиной. Затем выгибаем металл так, чтобы сделать кромку под прямым углом. В верхней части полок делаем прорези под шампуры. В нижней части делаем надрезы 40 мм и сгибаем кромку для укладки днища.
  4. Торцевые стенки также надрезаем внизу на 40 мм и сгибаем кромку под днище.
  5. Затем все эти элементы слаживаем в прямоугольный короб. Торцевые стенки прикручиваем болтами к загнутым кромкам боковых стенок. Дно улаживается на загнутые внизу кромки.
  6. Съёмные ножки делаются из металлического уголка.

Компактная шашлычница своими руками

Мангалы, сделанные по складному типу, быстро собираются и разбираются без применения дополнительного инструмента. Они очень легко перевозятся, поэтому стали незаменимыми спутниками туристов в походе. Изготовление такого изделия займёт немного времени:

  1. Кроим лист железа и делаем фрагменты аналогичные переносной конструкции.
  2. Мебельными металлическими завесами соединяем торцевые и боковые стенки с днищем.
  3. В верхней части стенок привариваем крючки, чтобы избежать самопроизвольного складывания.
  4. Изготавливаем съёмные ножки.

Для установки такой шашлычницы нужно будет лишь поднять боковые стенки и закрепить их между собой крючками. В походном положении такое изделие напоминает железный чемодан.

Мангал коптилка

Сделанный своими руками мангал из металлической бочки может служить одновременно и коптилкой.

Процесс изготовления:

  1. Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейУложив бочку набок, необходимо при помощи болгарки вырезать верхнюю половину. При этом нельзя затрагивать круглые торцы бочки.
  2. Делаем ножки. Для этого к торцам бочки привариваем четыре металлических уголка одинаковой длины.
  3. Отрезаем по длине бочки два уголка. Привариваем их горизонтально внутри бочки возле среза верхней части, предварительно сделав нарезку под шампуры. В режиме шашлычницы на уголки будут укладываться шампуры. А когда возникнет необходимость использовать изделие как коптилку или барбекю, на эти уголки укладывается сетка.
  4. Ниже уголков нужно приварить перемычки-ограничители, на которые будет устанавливаться поддон для стекания жира.
  5. Вырезанный верх бочки фиксируется петлями к бочке. Получится крышка, наличие которой обязательно для коптилки.
  6. Чтобы избежать падения крышки внутрь бочки, нужно приварить пару ограничителей. Для удобства пользования сверху крышки ставим две ручки.
  7. В верхней части круглого торца бочки делаем вентиляционные отверстия.

При работе в режиме коптилки на дно засыпаются опилки. Снаружи греется дно бочки или паяльной лампой, или при помощи костра. Дым выходит через вентиляционные отверстия или щели крышки.

Сварка мангала из двух баллонов

Если у вас имеется в хозяйстве два пустых газовых баллона, то можно сделать универсальное изделие для приготовления пищи на свежем воздухе. Установить такой мангал из металла можно не только под любой навес, но и под крышу беседки. Для изготовления нужно:

  1. Трубным ключом удалить вентили баллонов и налить в них воду. Затем, уложив баллоны набок, необходимо режущим инструментом вырезать верх. Для удаления запаха газа нужно, слив воду, нагреть их докрасна на костре.
  2. Нужно из этих баллонов сделать два мангала. Как сварить мангал из бочки, было описано выше. Затем, расположить их на ножки в торец друг к другу. Баллон для коптильни устанавливается выше по отношению к другому.
  3. Вырезаются отверстия в смежных торцах при помощи сварки. Затем баллоны свариваются между собой.
  4. Чтобы воздух поступал в мангал, на днище нижнего баллона нужно сделать два окошка. Затем, в уголке с сечением 100 мм сверлим отверстия и привариваем его вдоль баллона, перекрывая оба окошка. Это и будет колосник.
  5. Для исправной работы коптильни под крышей и отвода дыма из беседки, нужно оборудовать её вытяжной трубой.

В итоге получилась универсальная конструкция, где нижний баллон – мангал, а верхний – коптильня. Когда в нижнем баллоне сгорают дрова, дым попадает в коптильню, а затем через дымоход отводится за пределы беседки.

Мини-мангал

Для стандартного мангала места в городской квартире совсем мало. Но всё же любители приготовить вкусный ароматный шашлык нашли выход из этой ситуации. На помощь им приходит миниатюрный балконный мангал, который крепится на перила балкона. Можно такое миниатюрное изделие (длина не более полуметра) прикрепить и на стенку в любом удобном месте.

Мангал из пластилина

Дети, как и взрослые люди, очень любят отдых на природе. Они с удовольствием играют с куклами, которые тоже хотят скушать кусочек вкусного шашлыка. Поэтому нужно сделать мангал из пластилина:

  1. Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейБерём коробочку прямоугольной формы и тщательно облицовываем её снаружи коричневым пластилином.
  2. Создаём имитацию углей. Для этого серый пластилин небрежно смешиваем с красным и оранжевым. Помещаем эту смесь внутрь коробочки.
  3. Делаем ножки. На 4 спички наносим тонкий слой серого пластилина. Шилом делаем отверстия снизу коробочки и вставляем ножки.
  4. Берём ещё несколько спичек и нанизываем на них коричневые кусочки – мясо, и белые колечки – лук. Получились шампуры с мясом.
  5. Укладываем шампуры на коробочку и поделка готова.

Несколько советов для работы на мангале

  • Минут 15 нужно разогревать решётку, перед тем как положить на неё мясо;
  • Для того чтобы мясо хорошо прожарилось, его достаточно повернуть один раз, поджаривая по 5–6 минут с каждой стороны;
  • Готовое мясо нужно подержать несколько минут, чтобы дать ему немного остыть, при этом лучше распределяется сок;
  • Для приготовления на мангале угли должны быть красного цвета с небольшим налётом сизого пепла;
  • Для защиты от ожога рубашка на руке должна быть застёгнута.

Существует большое разнообразие моделей мангалов. Чертежи мангалов из металла с размерами всегда можно посмотреть на просторах интернета.

Мангал своими руками


Внимание, только СЕГОДНЯ!

Загрузка...

landshaftnik.com

Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейЗадача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.
Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.
Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Из чего сделать мангал?

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Природный камень – натуральный камень  хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Дополнительные возможности мангала.

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Камин с мангалом – хотите построить на даче нечто грандиозное?  Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

6 советов для работы на мангале.

Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.

Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.
Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.

Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.

Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза.  Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идей

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.

cpykami.ru

Как сделать мангал своими руками: чертеж, размеры, фото

Как же приятно, находясь летом на даче, полакомиться овощами на углях и шашлыком. Но возникает вопрос, можно ли сделать полноценный гриль своими руками и какие материалы будут наиболее подходящими. Изготовление мангала – дело кропотливое, но при аккуратном подходе вполне выполнимое.

Виды

Прежде чем перейти к тому, как сделать мангал своими руками, рассмотрим, какими вообще бывают виды устройств и в чем заключается особенности каждого.

Стационарный

Это всевозможные конструкции, под которые подбирается специальное место на даче. В таком случае может изготавливаться целый комплекс, в который входит платформа, стационарный мангал, навес. Такой вариант можно сварить самому. Но для этого необходимо правильно составить чертежи. И тематические фото будут как раз кстати.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейСтационарный мангал на участке

Стационарный самодельный мангал станет хорошим решением на просторной даче – там, где есть достаточно места, чтобы установленная немалая печь была безопасной в использовании. Для изготовления мангала своими руками понадобятся чертежи всех составных элементов стационарной конструкции. Важно сделать платформу и навес из негорючих материалов. Все-таки безопасность приготовления шашлыка на даче никто не отменял, ведь мангал своими руками работает с открытым огнем. Это обуславливает подборку специальных материалов.

Примечание: Стационарная конструкция отличается тем, что в дальнейшем ее перестановка будет проблематичной. Потому на даче надо изначально выбрать правильное место, после чего уже сделать мангал своими руками.

Важно при выборе площади руководствоваться такими параметрами:

  1. Достаточная удаленность от инженерных коммуникаций. Мангал категорически запрещается устанавливать вблизи газовой трубы или баллонов. Не стоит также монтировать стационарное устройство там, где находятся электропровода.
  2. Относительная близость к материалам тушения. Например, мангал можно устанавливать своими руками рядом с песком или водой при удобной доступности.
  3. Удаленность от дома. На этот момент также надо обращать внимание. Размеры мангала не должны превышать габаритов дома и находиться вблизи открытых окон. Лучше всего сделать устройство на заднем дворе или со стороны глухой стены, если такая имеется.

Стационарный мангал можно смело оборудовать дополнительными элементами. Например, удобным кованым столиком, местом для укладки готового шашлыка и овощей, а также местом для хранения подручного инвентаря.

Мобильный

Его также называют портативный или складной мангал, чертеж его значительно проще. Ведь конструкция отличается простейшими составляющими, среди которых:

  1. Жаровня или камера для углей.
  2. Боковые защитные стенки с вентиляционными отверстиями.
  3. Ноги и ручки, которые используются для переноски и установки. Также особую мобильность прибудут разборные колеса. С их помощью гораздо проще перемещать устройство по участку, подбирая оптимальное место для жарки шашлыка.
  4. Дополнительно разборное изделие своими руками можно комплектовать держателями для шампуров или небольшими поставками под блюдо.
Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейМобильный мангал

Примечание: Каждая из частей портативного мангала обычно складывается отдельно. Разборная конструкция помогает хранить и удобно ее перемещать. Изготовление мангала своими руками хорошо сделать в случаях с маленькими приусадебными участками либо для выезда на природу.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейПростой переносной мангал

В принципе, разборную «барбекюшницу», гриль или мангал можно сделать самому, даже имея стационарную жаровню, как хорошую альтернативу для «выездного шашлыка».

Расходный материал

После того как появилось четкое видение будущего изделия, нужно подобрать материалы для изготовления мангала. Здесь рассмотрим несколько оригинальных конструкций из абсолютно ненужных и обыденных вещей. Каждый пример на фото – образец того, насколько может быть полезным покопаться на чердаке или разобрать кладовую.

Итак, оригинальные конструкции самому будет проще делать из заготовок, которыми могут служить:

1. Старый газовый баллон. Но, перед тем как его вскрыть, нужно убедиться, что он пуст и давление в нем минимально.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейМангал из газового баллона

2. Бочка. Если используется специальная краска и декодирование, мангал из бочки будет смотреться не хуже покупного аналога.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейМангал, изготовленный из бочки

3. Канистра. Для небольшой жаровни, которую просто сделать самому своими руками, старая пустая автомобильная канистра вполне подойдет. Только важно обратить внимание на то, что канистра должна быть тщательно вымыта и высушена.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейМангал из старой канистры

4. Кованый метал. Это невероятно красивый элемент для приготовления шашлыка. Однако сделать его своими руками не так просто. Для этого требуется не только мастерство, но и подручный инвентарь. Кованую жаровню можно изготовить своими руками, если все элементы готовы и остается только собрать их. Тогда процесс не будет сложным. Тем более что закрепить металл можно двумя способами. Первый – с использованием сварочного аппарата, но это оборудование далеко не у каждого под рукой, второй – с использованием закрепляющих деталей. Некоторые модели кованых изделий собираются очень просто – достаточно своими руками просто сложить все детали, как говорит инструкция.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейМангал с коваными элементами

5. Форматные стальные листы. Это вариант простейшего портативного мангала. Форматные листы свариваются по определенным швам. К получившейся конструкции привариваются специальные ножки, для удобства установки. Для их изготовления подойдут обычные трубы с квадратным или круглым сечением. Для самого простого варианта подойдет 3 трубы одинаковой длины.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейМангал, выполненный из стали

6. Шамотный кирпич. Этот материал можно использовать как для стационарного мангала своими руками, так и для переносного. Однако важно учитывать то, что если стенки могут быть из такого кирпича, то для днища понадобится металлическая неокрашенная пластина.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейМангал из шамотного кирпича

Каждый из приведенных примеров можно декодировать, получая не только функциональный предмет, но и оригинальное украшение приусадебного участка.

Советы по самостоятельному созданию кирпичного мангала

Изготовление

Рассмотрим более подробно, как изготовить некоторые примеры своими руками, разделив каждый вид на сопутствующий инструмент, материалы и пошаговые рекомендации.

Простой мангал из стали

Начнем с наиболее легкого варианта в изготовлении – изделие из стальных заготовок. Рассмотрим, что для этого понадобится.

Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейСтальной мангал, изготовленный своими руками

Инструмент и материал

Чтобы изготовить простейшую жаровню, необходимо иметь под руками такие средства:

  1. Два листа толстой стали до 7–10 мм толщиной. Размеры листов должны быть одинаковыми, например, 40х40 см. Это будут малые стороны изделия.
  2. Два прямоугольных листа такой же стали по плотности с размерами 80х40 см. Это будут длинные стороны изделия.
  3. Один лист плотного металла для днища. Его размер должен быть равен габаритам сложенных сторон с зазором в 5 см.
  4. Профилированные трубы небольшого сечения – до 5 см.
  5. Перфоратор или ударная дрель со сверлом по металлу.
  6. Сварочный аппарат либо набор болтов и гаек.
  7. Сопутствующие крепежные стальные пластины, если не будет использоваться сварка. Например, Г-образные пластины для установки ножек. Также держатели для решетки.
  8. Металлическая неокрашенная решетка по всей плоскости днища, меньше его площади на 0,5 см.

Профессиональный мангал

Собрав все элементы, можно переходить к пошаговым рекомендациям:

  1. Подготовить место для проведения работ.
  2. Схематически на бумаге отобразить все составные части, места креплений и т. д. Важно правильно указать полученные измерения, зазоры, выступы и пропуски.
  3. В боковых пластинках просверлить несколько отверстий. Это необходимо для циркуляции воздуха внутри камеры, быстрого розжига углей и поддержания жара.
  4. К днищу проверить трубы по четырем или трем сторонам, в зависимости от их количества. Если все-таки будет использоваться иной метод крепления, необходимо будет просверлить отверстия и прикрепить дополнительную пластину.
  5. Закрепить изнутри по каждой стороне держатели для решетки. На чертеже мангала должны быть отмечены и места установки этих элементов. Держателями могут служить как тонкие стальные трубки, приваренные к боковым сторонам мангала, так и стальные изогнутые пластины. Лучше всего прикреплять их до основной сборки камеры, иначе потом будет трудно выполнить задачу своими руками без посторонней помощи.
  6. Собрать основную камеру. Для этого необходимо прикрепить все 4 части камеры к основанию с ножками.
  7. Последними штрихами в работе будут: установка решетки, проделывание углублений для шампуров.

В итоге простой и компактный мангал готов. Его можно установить как на открытой площадке, так и в беседке, если она изготовлена из металлической трубы с бетонным полом.

Стационарный мангал

Изготовление такого типа потребует большего количества материалов, места и времени для работы. Итак, для производства мангала потребуются:

  1. Шамотный кирпич. Из него будет сделано прочное нерушимое основание и стенки.
  2. Металлическая толстая пластина. Необходима для организации днища.
  3. Фундамент или бетонная площадка. Обязательно необходимо заделать место нахождения мангала огнеупорным материалом.
  4. Дополнительные стальные листы. К примеру, для организации места для хранения дополнительного инвентаря. Также можно взять несколько профилированных труб для стойки.
  5. Специальная термоустойчивая смесь. Дело в том, что шамотный кирпич является огнеупорным. Потому важно, чтобы и смесь была термоустойчивой. Обычно для нее используется портландцемент или глина.
  6. Инструмент: дрель либо перфоратор, мастерок, кость для раствора, насадка-миксер для замешивания.
  7. Гнутые стальные трубки – рогачи. Они вкручиваются в кирпич и являются держателями для шампуров.
  8. Стальная решетка. Это необходимый атрибут для полноценности жаровни.
Изготовление мангала – чертежи, инструкция, рекомендации + фото готовых идейСтационарный мангал из кирпича

Также понадобятся дополнительные материалы, например, навес. Можно расположить площадку в беседке, но в случае если она состоит из металла, с не полимерным и неорганическим навесом. Что касается порядка изготовления, то он будет отличаться от портативного мангала, способом и дополнительными работами с площадкой. Основными рекомендациями станут:

  1. Правильный выбор места. Ведь мангал статичен и переместить его потом будет невозможно.
  2. Насчитать количество кирпича и раствора при заданных размерах мангала.
  3. Составить схематический план работы для упрощения выполнения задач.
  4. Выдержать время высыхания фундамента и конструкции, чтобы при нагревании не пошли трещины.

Одним словом, изготовление мангала своими руками требует только внимательности и четкости в работе.

В заключение стоит напомнить о технике безопасности, которая должна стать во главе и при изготовлении мангала, и при его использовании.

Рекомендации по изготовлению мангала из газового баллона

opechi.com

Оставить комментарий

avatar
  Подписаться
Уведомление о
