Подробный фото отчёт по изготовлению слесарных тисков своими руками.

Понадобились слесарные тиски с шириной губок от 120 мм, в магазине на них цены просто космические, поэтому решил сделать тиски своими руками из металла, который у меня имелся в наличии.

Использовал материалы:

  • — лист железа для основы тисков толщиной 4 мм;
  • — профильная квадратная труба 50 мм с толщиной стенки 4 мм;
  • — уголок 60 мм с толщиной стенки 5 мм;
  • — уголок 75 мм с толщиной стенки 8 мм;
  • — полоса толщиной 10 мм;
  • — шпилька резьбовая 20 мм;
  • — длинная гайка 20 мм.

Ну и далее, на фото, показан процесс изготовления самодельных слесарных тисков.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Сделал заготовки.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Первым делом, принялся делать основание из двух пластин, в пластине 200 х 160 х 4 мм, равномерно насверлил отверстий диаметром 8 мм и точечными сварками скрепил со второй такой же пластиной. Места сварки зачистил.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

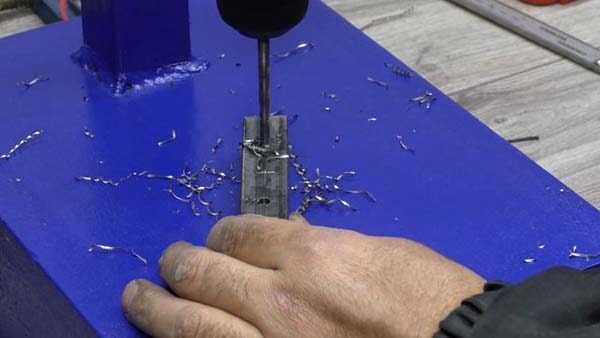

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20 мм — на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10 мм к которой и приварил эту гайку. После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60 мм с толщиной стенки 5 мм и длиной 200 мм.
Поставил их чтобы посмотреть как это будет выглядеть:

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В профильной трубе 50 х 50 мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50 мм и толщиной 10 мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.

В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В качестве основания под губки тисков использовал более толстый уголок 75 мм и толщиной стенки 8 мм. Ширина будущих губок будет 150 мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В качестве самих губок будет использоваться отрезок из полосы толщиной 10 мм.

Губки будут иметь размер: 150 х 50 х 10 мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами -«собаками» и просверлил насквозь отверстия 4,2 мм.
Затем в уголках я нарезал резьбу 5 мм, а в губках рассверлил отверстия сверлом 5,1 мм и сделал зенковку заподлицо.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5 мм.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Это позволит мне в дальнейшем при необходимости разобрать тиски.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

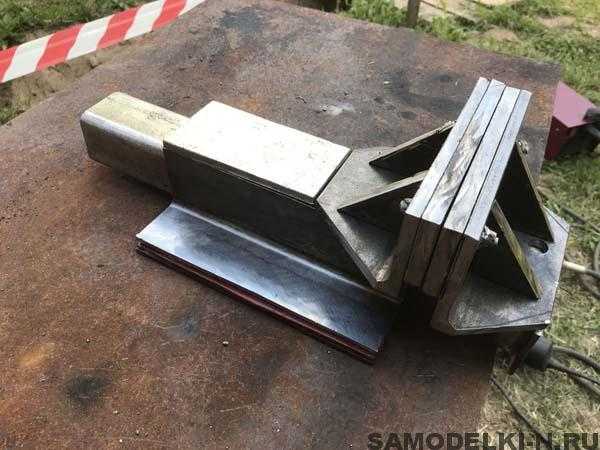

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4 мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8 мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4 мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Прорезь в профильной трубе вырезал по месту так, чтобы этот вырез не мешал движению трубы относительно приваренной площадки с гайкой. Чтобы ничего не цепляло.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

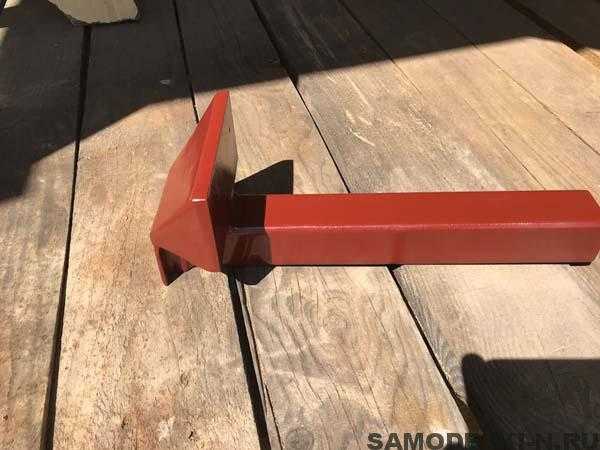

Затем, прогрунтовал и покрасил.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В качестве винта использовалась шпилька 20мм. По длине отрезал ее таким образом чтобы она не выступала спереди, а сзади (сто стороны ворота) выступала на расстояние ширины опорного подшипника и гайки на 20.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Взял отрезок полосы толщиной 10 мм (из которой делал и губки для тисков) и вырезал из нее опорную площадку.
В ней напротив внутренней гайки в которую должна будет вкручиваться шпилька сделал отверстие 20 мм с небольшим. Отверстие сверлил ступенчатым сверлом.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

На вкрученную шпильку наложил эту площадку и закрепив ее к тискам зажимами сделал 4 отверстия диаметром 4 мм.
Эти отверстия на тисках рассверлил до диаметра 6,5 мм, а в опорной площадке — 5 мм и нарезал там резьбу 6 мм. К сожалению сразу попался некачественный метчик и он обломался. Пришлось сверлить еще одно отверстие рядом.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

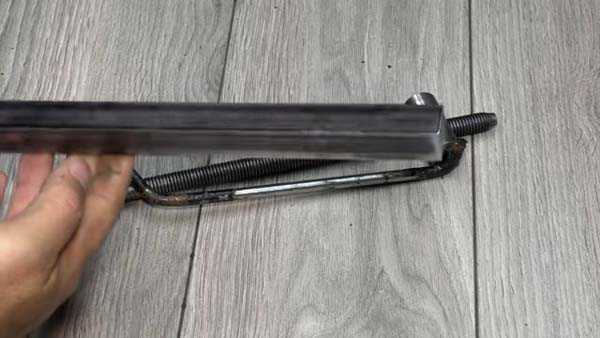

Собирал вал тисков таким образом:
— на самый край шпильки накрутил гайку 20 мм и приварил сваркой. С другого края шпильки также сделал отверстие 4 мм для установки шплинта после окончательной сборки тисков
— вторую такую же гайку рассверлил сверлом 21 мм и приварил боком — для ворота.
— надел опорный подшипник 20 мм
— установил опорную площадку
— далее надел шайбу 20 мм
После установки шайбы на шпильке отметил точку которую рассверлил сверлом 4 мм и туда вставил шплинт.

Получившуюся конструкцию вставил в тиски и закрепил опорную площадку болтиками 6 мм.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

После этого вкрутил шпильку в длинную гайку приваренную в ответной части тисков.

В качестве ворота использовал отрезок прута диаметром 20мм и длиной 360мм.
В качестве стопоров использовал те же шплинты по краям ворота.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

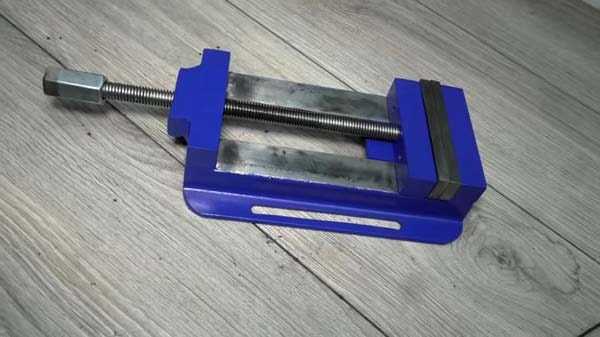

Губки тисков, сделал из отрезков полосы толщиной 10 мм. Сами губки имеют размер 150 х 50 мм.
Их порезал болгаркой наклонными бороздами, а по центру одной из губок сделал треугольный вырез для установки круглых заготовок в вертикальное положение.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В подошве с каждой стороны сделал крепежные отверстия: — 3 отверстия диаметром 10 мм и 2 отверстия диаметром 8 мм.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Общий вылет получился 220 мм. Причем если не ставить стопорный шплинт на конце шпильки, то рабочий вылет будет 250 мм без ущерба зажима губок тисков.

Также прилагается небольшой видео обзор самодельных тисков.

Автор самоделки: Вадим. г. Москва.

samodelki-n.ru

Тиски своими руками 800 фото, пошаговые инструкции

Фото тиски слесарные – видео, фото, чертежи самодельных тисков тиски столярные своими руками

Если собрались оборудовать собственную мастерскую или просто верстак, рабочий стол, вам понадобится много инструментов и приспособлений. Некоторые из них можно изготовить самостоятельно, например не сложно сделать тиски своими руками, так как в любом случае без них не обойтись.



Существует много видов зажимных устройств, но для небольшой мастерской или рабочего стола в гараже обычно используют слесарные или столярные тиски. В этой статье представлено больше двадцати вариантов самодельных тисков –

столярных и слесарных, а также инструкции по реставрации и усовершенствованию заводских моделей.

Столярные тиски своими руками

Фото тиски слесарные – видео, фото, чертежи самодельных тисковСтолярные тиски для верстака своими руками



Эти столярные тиски, которые еще называют тиски Моксона хорошо подходят для различного рода столярных работ, их удобно использовать для зажима широких досок или панелей, распила и обработки торцов. Тиски не занимают много места, их можно разместить даже в небольшой мастерской, к тому же изготовление обойдется не дорого. В интернете можно найти много конструкций подобного типа, вы можете сравнить их с этой версией столярных тисков для верстака, у которых есть свои преимущества, а размеры можно настроить в соответствии с вашими потребностями. Конструкция не сложная, как сделать своими руками, смотрите на пошаговых фото.

Источник фото www.instructables.com/id/Make-a-Bench-Vise-for-Woodworking/?ALLSTEPS

Фото тиски слесарные – видео, фото, чертежи самодельных тисковЕще один вариант тисков Моксона, сделанных из клееной фанеры. Тиски могут быть изготовлены различными способами и из различных материалов, в этом варианте использовались листы фанеры, клей для дерева, несколько шурупов, два винта для зажима, две трубки, чтобы служить в качестве зажимных винтов. Два т-гайки и соответствующие болты каретки, чтобы обеспечить скольжение.

Источник фото www.instructables.com/id/Sliding-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковКак сделать двухвинтовые столярные тиски



Если нужны по настоящему мощные столярные  тиски Моксона, данная модель наверняка вас заинтересует. М20 Болты из Фаркоп могут дать усилие в несколько тонн, так что отличный вариант для тисков.

Порядок сборки показан на пошаговых фото, только стоит обратить внимание на такие нюансы, как установка втулок, чтобы винты не разбивали древесину в зажиме. Также для крепления распорок автор использовал силиконовый клей. Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки.

Источник фото www.instructables.com/id/How-to-Build-a-Twin-Screw-Vise-DIY-Woodworking-Too

Фото тиски слесарные – видео, фото, чертежи самодельных тисковМини-тиски Моксона

Здесь вы можете узнать, как сделать мини-тиски Моксона своими руками. На представленных ниже фото шаг за шагом показано, как это сделать, конструкция не будет стоить дорого, к тому же они довольно просты в изготовлении. Из материалов потребуются деревянные заготовки, винты, гайки, шайбы и кожа. Из инструментов настольная пила, фрезер, долото, клей, наждачка. Для изготовления использовалось 2 вида древесины. Бук для зажимов и орех для колес. Фото тиски слесарные – видео, фото, чертежи самодельных тисковНа картинке вы можете увидеть размеры всех деталей. После обрезки края необходимо зашкурить наждачной бумагой. Чтобы закруглить края колес, используйте сверло и наждачную бумагу. С помощью настольной пилы сделайте фаски.  Для изготовления винтов купите длинный резьбовой стержень, и разрежьте на два коротких куска. Затем вставьте гайки в отверстия. Наклейте кожу на зажимы и лишнее просто отрежьте. Для защиты поверхности можно использовать тунговое масло, в отличие от других средств, применяемых для обработки древесины, оно полимеризуется не только на поверхности, но в массе дерева, куда быстро проникает. Когда масло высохнет, просто соедините все части вместе. Готово 🙂

Источник фото www.instructables.com/id/Mini-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковТиски Моксона своими руками

Многие предпочитают тиски Моксона из-за их универсальности  и относительно низкой стоимости. Изготовить их несложно. Вначале необходимо правильно подобрать материалы. Для достаточно жестких тисков вы должны убедиться, что заготовки толщиной не меньше 4 см. можно склеить несколько досок. Это не только добавит приятный визуальный дизайн, но и должно помочь сохранить форму, такой способ значительно лучше, чем массивная древесина. Как только части склеены,  обрежьте края до нужного размера. Обозначте место для гаек маркировочным ножом и уберите лишний материал. Это не так сложно, как кажется, просто нужна острая стаместка или зубило. Как только затяните и плотно закрутите гайки , переместите место отверстия в подвижный зажим, выстроив две части и просверлив непосредственно через неподвижную губку. Затем сдвиньте подвижную часть в любом направлении и используйте сверло для удлинения отверстий. Это позволяет подвижной части зажима раскладываться в стороны друг к другу без привязки, так что конические части могут быть зажаты. Затем приклейте опрные ножки и кусочки кожи на губки, как на фото. Оставьте на ночь сохнуть и затем обрежьте все лишнее.

Источник фото www.instructables.com/id/Make-It-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковЕще один вариант подобных самодельных тисков с некоторыми усовершенствованиями. Это портативная компактная конструкция, которую можно установить на стол или верстак. Готовое изделие представляет собой комбинацию моксонов и тисков с двумя винтами. Возможно, это не самые совершенные тиски, но с учетом, что они обошлись автору в минимальную сумму, вариант неплохой.





Источник фото www.instructables.com/id/Downdraft-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковСамодельные столярные тиски Моксона

Данная модель самодельных столярных тисков очень проста в изготовлении, всю работу можно выполнить за один день или даже меньше. Для любого столяра это очень нужный ручной инструмент, чрезвычайно полезный для изготовления ласточкиных хвостов и других мелких столярных изделия. Порядок изготовления подробно показан на пошаговых фото, только обратите внимание на конечный этап склейки. Нанесите немного клея на внутреннюю сторону гайки и один конец резьбового стержня, затем необходимо вставить стержень в гайку так, чтобы он едва выступал с другой стороны. Отставьте в сторону, чтобы сохла в течение ночи. После того, как они высохнут использовать мелкий напильник, чтобы сгладить конец резьбового стержня заподлицо с гайкой.

Источник фото www.instructables.com/id/Make-a-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковПростые столярные тиски для верстака

Здесь показано, как изготовить простые столярные тиски для верстака своими руками. Вначале разрежьте по размеру фанеру. Для резьбового направляющего стержня приварите две гайки к плоской панели и прикреплены все под столом с помощью винтов, это добавит стабильности всей конструкции. Главное, все правильно выровнять, а то не будет работать. С помощью зубила сделайте выемку для гайки. Кроме того, на наружном зажиме просверлите 3 см глубоких отверстия. Именно поэтому для наружного зажима необходимо использовать фанеру толщиной 3 см.

Источник фото www.instructables.com/id/Cheap-N-Sturdy-Bench-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковДеревянные тиски своими руками

Эта конструкция копия слесарных тисков, почти полностью сделанная из дерева. Из металлических деталей понадобится винт, приблизительно 45 см длинной  и толщиной около 8 см. Эти тиски большей частью изготовлены из массивной сосны, но лучшим выбором будет высококачественная фанера. Что нужно отметить: при использовании массивной древесины, необходимо обратить внимание на направлении волокон и чтобы заготовка была хорошо просушена. Прежде чем начинать, проверти, чтобы все детали были одинаковой толщины.

Фото тиски слесарные – видео, фото, чертежи самодельных тисковГубки тисков сделаны из отдельных блоков, склеенных друг с другом. Склейте блоки вместе, чтобы они держались на одной линии. Когда клей высохнет, отшлифуйте губки и придайте им окончательную форму. Далее стороны и верхняя часть фиксированной губки разрезаются. Для одного из блоков используйте более толстое дерево, чтобы компенсировать пространство между неподвижной и подвижной губками. Ручка через головку должна свободно проходить в отверстие, позже необходимо добавить крышку набалдашник. Чтобы закончить фиксированную губку, приклейте наковальню. Конечно, это не будет использоваться в качестве наковальни, но укрепит конструкцию и накроет вершину фиксированной губки. В завершении снимите крепежные винты, покройте детали двумя слоями масляного полиуретана и пусть всю ночь сохнет. На следующий день прикрепите болтами к своему рабочему столу.

Источник фото www.ibuildit.ca/Workshop%20Projects/wooden-vise-1.html

Фото тиски слесарные – видео, фото, чертежи самодельных тисковСамодельные тиски из дуба

Дизайн этих самодельных тисков основан на чертежах, опубликованных Benchcrafted, основанных на старинных моделях, а корпус изготовлен из дубовой шпалы. Губки вырезаны вручную, но это желание автора проекта, вы же можете использовать ленточную пилу. Канавки продолблены вниз по обе стороны от основания, чтобы выступать в качестве бегунов для задних губок арматурных скобок. Кронштейны добавят прочность задней губке, но в основном, чтобы хорошо прикрепить губку к основанию. Верхняя часть тройника находится вверху прижимного болта. Для крепления вам понадобится болт, естественно, он должен быть здоровенным,  и иметь квадратную головку, чтобы зафиксировался в пазе корпуса в основании тисков. Снизу с каждой стороной основания добавьте стальную полосу, это чтобы предотвратить боковые кронштейны от изнашивания.

Источник фото www.instructables.com/id/Homemade-Bench-Oak-Carvers-Vice

Фото тиски слесарные – видео, фото, чертежи самодельных тисковКак сделать деревянные тиски

Тиски в мастерской вещь необходимая, но зачем платить за кусок дерева и стальной винт кучу денег, если сделать деревянные тиски своими руками не составляет никаких проблем. Конечно, по сложности бывают разные конструкции, но например, на изготовление этих тисков, по утверждению автора, ушло всего пять часов. Ниже показан чертеж, правда нарисованный от руки, но по моему все понятно.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков













Если вас устраивает такая модель, подробный порядок изготовления смотрите на пошаговых фото

Источник фото www.instructables.com/id/How-to-Make-a-Wooden-6-Bench-Vise

Деревянные столярные тиски

Фото тиски слесарные – видео, фото, чертежи самодельных тисковОтличный вариант деревянных столярных тисков. Чем они такие замечательные? Во-первых, они удерживает заготовку почти полностью заподлицо с поверхностью, что делает их идеальными для небольших деревообрабатывающих проектов. И еще очень важный момент, их очень легко сделать своими руками, практически без затрат и с минимумом инструментов. Ниже можете посмотреть на импровизированный чертеж. Видите, действительно все очень просто. Фото тиски слесарные – видео, фото, чертежи самодельных тисковКроме этого есть и другие причины, чтобы выбрать этот вариант:

  • большие губки обеспечивают хорошее сцепление с деревянными заготовками,
  • емкость зажимов можно быстро отрегулировать;
  • для изготовления не нужны точные инструменты;
  • низкий коэффициент трения в резьбовой части болта с проушиной;
  • можно легко демонтировать для изменения параметров;
  • имеет неограниченную вместимость зажима, все, что необходимо сделать, чтобы увеличить емкость, это добавить еще одну доску и просверлить отверстие;
  • может служить в качестве обычного деревообрабатывающего зажима;
  • из-за большой площади зажимов не нужно очень плотно затягивать заготовку;
  • плоская форма конструкции дает возможность хранить тиски даже на стене, на обычном стенде для инструментов.

Внушительный получился список. Как изготовить тиски, очень подробно показано на пошаговых фото, а если хотите узнать еще больше подробностей, под галереей находится ссылка на сайт первоисточника. Сомневаетесь, что это действительно отличный вариант тисков? Для доказательно автор даже провел эксперимент с шишкой, результат можете увидеть на двух последних фотографиях в галерее.

novamett.ru

Слесарные тиски своими руками

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно...

Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.

Материал который я присмотрел для изготовления тисков:

- лист железа для основы тисков толщиной 4мм
- профильная квадратная труба 50мм с толщиной стенки 4мм
- уголок 60мм с толщиной стенки 5мм
- уголок 75мм с толщиной стенки 8мм
- полоса толщиной 10мм
- шпилька резьбовая 20мм
- длинная гайка 20мм

Пластина под основание тисков у меня была размером 200х160мм.
Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Места сварки зачистил:

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм - на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку - кусочек полосы толщиной 10мм к которой и приварил эту гайку.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.

После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм.
Поставил их чтобы посмотреть как это будет выглядеть:

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Вот общий вид деталей для слесарных тисков:

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой.
С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб:


Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:


Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.

Фото тиски слесарные – видео, фото, чертежи самодельных тисковФото тиски слесарные – видео, фото, чертежи самодельных тисков

В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм.
Губки будут иметь размер: 150х50х10мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-"собаками" и просверлил насквозь отверстия 4,2мм.
Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Отверстия для крепления губок к уголкам делал по центру губок - по 25мм от вертикальной линии и по 30мм от краев.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Это позволит мне в дальнейшем при необходимости разобрать тиски.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке...
Варил я аппаратом Форсаж-161
Электрод - МР-3С 3мм
Ток сварки - около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.


Прорезь в профильной трубе вырезал по месту так, чтобы этот вырез не мешал движению трубы относительно приваренной площадки с гайкой.
Чтобы ничего не цепляло.

Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

В сборе на данный момент это выглядит так:

www.snthouse.ru

фото пошагового изготовления с описанием самоделки

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Самодельные слесарные тиски, сделанные умельцем своими руками: подробное изготовление тисков с фото и описанием.

Итак, для изготовления самодельных тисков, понадобится:

  • Винтовая пара от домкрата.
  • Уголок на 25 мм.
  • Квадрат на 20 мм.

Был в наличии старый сломанный домкрат, решил сделать из него слесарные тиски для домашней мастерской.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Из 25-го уголка нужно отрезать 4 заготовки длиной по 20 см.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В двух заготовках делаем продольные пропилы для крепления тисков к столу.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Соединяем уголки вот таким вот образом, привариваем между собой и шлифуем.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

От квадрата отрезаем 3 заготовки длиной по 10 см. Отпиливаем и сверлим отверстия под крепление губок и центрального винта.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Далее, привариваем переднюю и заднюю стенку тисков, в передней просверлено отверстие 13,5 мм для винта.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Затем нужно проточить винт и нарезать на конце резьбу М6, в подвижной стенке делаем углубление диаметром 14 мм.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Привариваем гайку винта к передней стенке, лишнее срезаем.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Сделаем фиксатор подвижной стенки.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Делаем губки для тисков из толстой полосы металла.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Красим тиски и собираем конструкцию.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В итоге у нас получились самодельные слесарные тиски, с помощью этого приспособления можно зафиксировать заготовку в нужном положении и работать с ней: пилить, сверлить, точить, шлифовать и т. д.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

sam-stroitel.com

Тиски своими руками 800 фото, пошаговые инструкции

Фото тиски слесарные – видео, фото, чертежи самодельных тисков тиски столярные своими руками

Если собрались оборудовать собственную мастерскую или просто верстак, рабочий стол, вам понадобится много инструментов и приспособлений. Некоторые из них можно изготовить самостоятельно, например не сложно сделать тиски своими руками, так как в любом случае без них не обойтись.



Существует много видов зажимных устройств, но для небольшой мастерской или рабочего стола в гараже обычно используют слесарные или столярные тиски. В этой статье представлено больше двадцати вариантов самодельных тисков – столярных и слесарных, а также инструкции по реставрации и усовершенствованию заводских моделей.

Столярные тиски своими руками

Фото тиски слесарные – видео, фото, чертежи самодельных тисковСтолярные тиски для верстака своими руками



Эти столярные тиски, которые еще называют тиски Моксона хорошо подходят для различного рода столярных работ, их удобно использовать для зажима широких досок или панелей, распила и обработки торцов. Тиски не занимают много места, их можно разместить даже в небольшой мастерской, к тому же изготовление обойдется не дорого. В интернете можно найти много конструкций подобного типа, вы можете сравнить их с этой версией столярных тисков для верстака, у которых есть свои преимущества, а размеры можно настроить в соответствии с вашими потребностями. Конструкция не сложная, как сделать своими руками, смотрите на пошаговых фото.

Источник фото www.instructables.com/id/Make-a-Bench-Vise-for-Woodworking/?ALLSTEPS

Фото тиски слесарные – видео, фото, чертежи самодельных тисковЕще один вариант тисков Моксона, сделанных из клееной фанеры. Тиски могут быть изготовлены различными способами и из различных материалов, в этом варианте использовались листы фанеры, клей для дерева, несколько шурупов, два винта для зажима, две трубки, чтобы служить в качестве зажимных винтов. Два т-гайки и соответствующие болты каретки, чтобы обеспечить скольжение.

Источник фото www.instructables.com/id/Sliding-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковКак сделать двухвинтовые столярные тиски



Если нужны по настоящему мощные столярные  тиски Моксона, данная модель наверняка вас заинтересует. М20 Болты из Фаркоп могут дать усилие в несколько тонн, так что отличный вариант для тисков.

Порядок сборки показан на пошаговых фото, только стоит обратить внимание на такие нюансы, как установка втулок, чтобы винты не разбивали древесину в зажиме. Также для крепления распорок автор использовал силиконовый клей. Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки.

Источник фото www.instructables.com/id/How-to-Build-a-Twin-Screw-Vise-DIY-Woodworking-Too

Фото тиски слесарные – видео, фото, чертежи самодельных тисковМини-тиски Моксона

Здесь вы можете узнать, как сделать мини-тиски Моксона своими руками. На представленных ниже фото шаг за шагом показано, как это сделать, конструкция не будет стоить дорого, к тому же они довольно просты в изготовлении. Из материалов потребуются деревянные заготовки, винты, гайки, шайбы и кожа. Из инструментов настольная пила, фрезер, долото, клей, наждачка. Для изготовления использовалось 2 вида древесины. Бук для зажимов и орех для колес. Фото тиски слесарные – видео, фото, чертежи самодельных тисковНа картинке вы можете увидеть размеры всех деталей. После обрезки края необходимо зашкурить наждачной бумагой. Чтобы закруглить края колес, используйте сверло и наждачную бумагу. С помощью настольной пилы сделайте фаски.  Для изготовления винтов купите длинный резьбовой стержень, и разрежьте на два коротких куска. Затем вставьте гайки в отверстия. Наклейте кожу на зажимы и лишнее просто отрежьте. Для защиты поверхности можно использовать тунговое масло, в отличие от других средств, применяемых для обработки древесины, оно полимеризуется не только на поверхности, но в массе дерева, куда быстро проникает. Когда масло высохнет, просто соедините все части вместе. Готово 🙂

Источник фото www.instructables.com/id/Mini-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковТиски Моксона своими руками

Многие предпочитают тиски Моксона из-за их универсальности  и относительно низкой стоимости. Изготовить их несложно. Вначале необходимо правильно подобрать материалы. Для достаточно жестких тисков вы должны убедиться, что заготовки толщиной не меньше 4 см. можно склеить несколько досок. Это не только добавит приятный визуальный дизайн, но и должно помочь сохранить форму, такой способ значительно лучше, чем массивная древесина. Как только части склеены,  обрежьте края до нужного размера. Обозначте место для гаек маркировочным ножом и уберите лишний материал. Это не так сложно, как кажется, просто нужна острая стаместка или зубило. Как только затяните и плотно закрутите гайки , переместите место отверстия в подвижный зажим, выстроив две части и просверлив непосредственно через неподвижную губку. Затем сдвиньте подвижную часть в любом направлении и используйте сверло для удлинения отверстий. Это позволяет подвижной части зажима раскладываться в стороны друг к другу без привязки, так что конические части могут быть зажаты. Затем приклейте опрные ножки и кусочки кожи на губки, как на фото. Оставьте на ночь сохнуть и затем обрежьте все лишнее.

Источник фото www.instructables.com/id/Make-It-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковЕще один вариант подобных самодельных тисков с некоторыми усовершенствованиями. Это портативная компактная конструкция, которую можно установить на стол или верстак. Готовое изделие представляет собой комбинацию моксонов и тисков с двумя винтами. Возможно, это не самые совершенные тиски, но с учетом, что они обошлись автору в минимальную сумму, вариант неплохой.





Источник фото www.instructables.com/id/Downdraft-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковСамодельные столярные тиски Моксона

Данная модель самодельных столярных тисков очень проста в изготовлении, всю работу можно выполнить за один день или даже меньше. Для любого столяра это очень нужный ручной инструмент, чрезвычайно полезный для изготовления ласточкиных хвостов и других мелких столярных изделия. Порядок изготовления подробно показан на пошаговых фото, только обратите внимание на конечный этап склейки. Нанесите немного клея на внутреннюю сторону гайки и один конец резьбового стержня, затем необходимо вставить стержень в гайку так, чтобы он едва выступал с другой стороны. Отставьте в сторону, чтобы сохла в течение ночи. После того, как они высохнут использовать мелкий напильник, чтобы сгладить конец резьбового стержня заподлицо с гайкой.

Источник фото www.instructables.com/id/Make-a-Moxon-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковПростые столярные тиски для верстака

Здесь показано, как изготовить простые столярные тиски для верстака своими руками. Вначале разрежьте по размеру фанеру. Для резьбового направляющего стержня приварите две гайки к плоской панели и прикреплены все под столом с помощью винтов, это добавит стабильности всей конструкции. Главное, все правильно выровнять, а то не будет работать. С помощью зубила сделайте выемку для гайки. Кроме того, на наружном зажиме просверлите 3 см глубоких отверстия. Именно поэтому для наружного зажима необходимо использовать фанеру толщиной 3 см.

Источник фото www.instructables.com/id/Cheap-N-Sturdy-Bench-Vise

Фото тиски слесарные – видео, фото, чертежи самодельных тисковДеревянные тиски своими руками

Эта конструкция копия слесарных тисков, почти полностью сделанная из дерева. Из металлических деталей понадобится винт, приблизительно 45 см длинной  и толщиной около 8 см. Эти тиски большей частью изготовлены из массивной сосны, но лучшим выбором будет высококачественная фанера. Что нужно отметить: при использовании массивной древесины, необходимо обратить внимание на направлении волокон и чтобы заготовка была хорошо просушена. Прежде чем начинать, проверти, чтобы все детали были одинаковой толщины.

Фото тиски слесарные – видео, фото, чертежи самодельных тисковГубки тисков сделаны из отдельных блоков, склеенных друг с другом. Склейте блоки вместе, чтобы они держались на одной линии. Когда клей высохнет, отшлифуйте губки и придайте им окончательную форму. Далее стороны и верхняя часть фиксированной губки разрезаются. Для одного из блоков используйте более толстое дерево, чтобы компенсировать пространство между неподвижной и подвижной губками. Ручка через головку должна свободно проходить в отверстие, позже необходимо добавить крышку набалдашник. Чтобы закончить фиксированную губку, приклейте наковальню. Конечно, это не будет использоваться в качестве наковальни, но укрепит конструкцию и накроет вершину фиксированной губки. В завершении снимите крепежные винты, покройте детали двумя слоями масляного полиуретана и пусть всю ночь сохнет. На следующий день прикрепите болтами к своему рабочему столу.

Источник фото www.ibuildit.ca/Workshop%20Projects/wooden-vise-1.html

Фото тиски слесарные – видео, фото, чертежи самодельных тисковСамодельные тиски из дуба

Дизайн этих самодельных тисков основан на чертежах, опубликованных Benchcrafted, основанных на старинных моделях, а корпус изготовлен из дубовой шпалы. Губки вырезаны вручную, но это желание автора проекта, вы же можете использовать ленточную пилу. Канавки продолблены вниз по обе стороны от основания, чтобы выступать в качестве бегунов для задних губок арматурных скобок. Кронштейны добавят прочность задней губке, но в основном, чтобы хорошо прикрепить губку к основанию. Верхняя часть тройника находится вверху прижимного болта. Для крепления вам понадобится болт, естественно, он должен быть здоровенным,  и иметь квадратную головку, чтобы зафиксировался в пазе корпуса в основании тисков. Снизу с каждой стороной основания добавьте стальную полосу, это чтобы предотвратить боковые кронштейны от изнашивания.

www.novamett.ru

Тиски слесарные своими руками: фото пошагового изготовления с описанием самоделки

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Самодельные слесарные тиски, сделанные умельцем своими руками: подробное изготовление тисков с фото и описанием.

Итак, для изготовления самодельных тисков, понадобится:

  • Винтовая пара от домкрата.
  • Уголок на 25 мм.
  • Квадрат на 20 мм.

Был в наличии старый сломанный домкрат, решил сделать из него слесарные тиски для домашней мастерской.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Из 25-го уголка нужно отрезать 4 заготовки длиной по 20 см.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В двух заготовках делаем продольные пропилы для крепления тисков к столу.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Соединяем уголки вот таким вот образом, привариваем между собой и шлифуем.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

От квадрата отрезаем 3 заготовки длиной по 10 см. Отпиливаем и сверлим отверстия под крепление губок и центрального винта.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Далее, привариваем переднюю и заднюю стенку тисков, в передней просверлено отверстие 13,5 мм для винта.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Затем нужно проточить винт и нарезать на конце резьбу М6, в подвижной стенке делаем углубление диаметром 14 мм.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Привариваем гайку винта к передней стенке, лишнее срезаем.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Сделаем фиксатор подвижной стенки.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Делаем губки для тисков из толстой полосы металла.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Красим тиски и собираем конструкцию.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

В итоге у нас получились самодельные слесарные тиски, с помощью этого приспособления можно зафиксировать заготовку в нужном положении и работать с ней: пилить, сверлить, точить, шлифовать и т. д.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

fotostroy.ru

Тиски слесарные своими руками | Самоделки своими руками

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Самодельные слесарные тиски: фото изготовления.

Очередная самоделка для гаража — слесарные тиски, сделанные умельцем своими руками. Весь процесс изготовления показан на фото:

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Автор на фото показал основные размеры самодельных тисков.

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков

Фото тиски слесарные – видео, фото, чертежи самодельных тисков
Автор самоделки: Павел Андрух.
