Дома из бруса чертеж – строительство брусовой жилой конструкции, 1 этажные деревянные дачные постройки

проекты деревянных строений (фото и видео)

Экологичность и любовь к природе – главные причины, которые заставили полюбить дома из бруса. Для того, чтобы жилище было комфортным, надёжным, безопасным и функционально продуманным до мелочей, в первую очередь необходимо внимательно изучить доступные чертежи домов из бруса.

В газетных киосках предоставляется масса полезной специализированной литературы на тему возведения собственного дома. Но можно пойти дальше и воспользоваться услугами квалифицированного специалиста, который поможет воссоздать индивидуальное «лицо» дома.

Эскизный проект коттеджа с мансардой.

Каждый по отдельности проект является результатом кропотливой работы архитектора, знающего технологию возведения и его специфику. Вопрос заключается только в одном: цена? Если она немножко смущает, вполне целесообразным будет использовать типовой проект дома и адаптировать его под себя в зависимости от личных предпочтений.

Типовые готовые проекты хороши тем, что на них готовы не только чертежи, но и спецификация вплоть до последнего шпингалета и самореза, разработана технология строительства. Воспользовавшись готовой документацией, можно не опасаться, что придётся разбирать готовую стену, т.к. в дом не пролезает купленная лестница.

Ключевые этапы проектирования

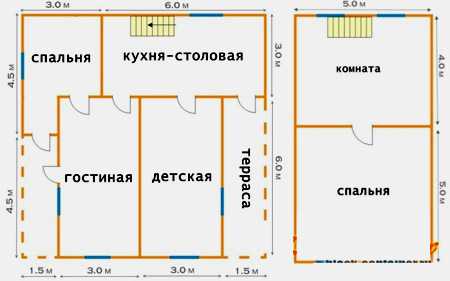

Поэтажный план деревянного дома.

Любой чертеж дома из бруса подразумевает выполнение поэтапного ряда действий, которые помогут смастерить жилище своей мечты своими руками.

Своеобразная инструкция включает:

  • выбор материала. Важно определиться с необходимым типом и сечением древесины;
  • создание поэтажного плана строения, размеров фасадов и фундамента;
  • определение схемы и чертежа скатов кровли, спецификацию дверных и оконных проемов;
  • рассчитать расход сырья, исходя из размеров и площади коттеджа.

Совет!
Для лучшего визуального восприятия будущего строения рекомендуется воспользоваться специальной компьютерной программой, которая позволит увидеть дом в трехмерном изображении.

Эргономичные дома

Грамотно подобранные чертежи деревянных домов из бруса будут радовать своей опрятностью, благотворным микроклиматом и комфортом. Ознакомившись с некоторыми образцами, в дальнейшем можно внести какие-то корректировки в понравившуюся планировку и изменить её в соответствии с личными пожеланиями.

Деревянный одноэтажный дом с мансардой

Чертёж мансарды.

На фото представлен проект компактного коттеджа с мансардой из клееного профилированного бруса.

Пространство первого этажа вмещает:

  • гостиную-холл с межэтажной лестницей;
  • входной тамбур с гардеробной зоной;
  • кухню, совмещенную с гостевой комнатой;
  • небольшую спальню;
  • санузел с душевой.

Зона мансарды состоит из:

  • рабочего кабинета,
  • спальни,
  • ванной комнаты.

Всё довольно лаконично и со вкусом:

  • материал наружных стен и перегородки дома выполнены из клеёного бруса;
  • наружная отделка стен – пропитка;
  • перекрытие осуществлено по деревянным балкам;
  • в качестве кровли используется битумная черепица.

Деревянный одноэтажный дом с мансардой, террасой и баней

Дом с мансардой и баней.

Оригинальный проект из клеёного бруса представляет коттедж достаточно вместительного типа. Большая часть первого этажа занята гостиной комнатой, соединённой с холлом, где идеально «нашла себя» винтовая лестница.

Дом выполнен в особом эргономичном стиле, гармонично вмещая в своё пространство баню, душ и котельную. Его особенность заключается в обустройстве террасы, которая ведёт в гостиную комнату.

На втором этаже расположены:

  • две спальни,
  • холл,
  • санузел,
  • гардеробная, что очень удобно.

Наружная отделка стен выполнена из дерева, кровля из металлочерепицы.

Дом из бруса хорошо, а с баней – вдвойне лучше

План домика с баней и мансардой.

Кто из владельцев дачного участка не испытывает желания обзавестись банькой. Какой материал использовать? По какому «сценарию» её возводить? Об этом дальше.

Непосредственному процессу строительства бани предшествует создание её проекта. Чертеж бани из бруса позволит определить нужные размеры постройки, необходимое количество материалов и оборудования. Иными словами успешный план – это залог грамотного сооружения.

Проекты и чертежи бань из бруса учитывают следующие детали:

  • количество человек, которое вмещает парилка;
  • одноэтажное или двухэтажное планирование;
  • частота использования постройки;
  • наличие террасы, бильярдной или релакс-комнаты.

Чертежи бани из бруса отличаются своим эстетическим дизайном и практичностью в эксплуатации. В строительстве коттеджей и парилки используется бревно полукруглой формы, которые плотно прилегают друг к другу.

Классическая планировка парной является достаточно востребованной в связи с уже имеющимися необходимыми просчетами затрат материала, что позволит сэкономить время и деньги.

Баня «Малышка» — экономическая целесообразность

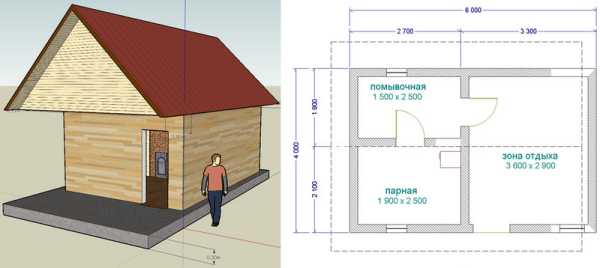

Маленькая банька.

Несмотря на то, что эта баня отличается своими скромными размерами (4х3), она довольно удобна, вместительна и комфортабельна. Благодаря тщательному продумыванию, её интерьер включает парную, душевую и комнату отдыха.

Но самое важное неоспоримое преимущество данного проекта – это его эргономичность и экономичность. Ведь для парной главное – жар. Помещение такого рода будет довольно легко накалить до нужной температуры при минимальных затратах.

Совет!
При возведении брусовой баньки возможно заложение ленточного фундамента на небольшую глубину без использования каркаса из арматуры.

Теремок с мансардой

Баня с мансардой.

Двухэтажная баня с мансардой – повышенный комфорт вашего отдыха. С практической точки зрения, постройка может разместиться на небольшом участке, исполняя роль не только парилки, но и дачного домика. К тому же «теремок» можно использовать, как под личное, так и коммерческое помещение, поскольку его интерьер вмещает весь необходимый спектр для идеального отдыха.

Мансардный этаж – многофункциональное пространство, где может располагаться спальня, гостиная, комната отдыха или кухня. В свою очередь возведение мансарды позволяет существенно сэкономить на строительном материале и рабочей силе, избавляясь от необходимости обустройства дополнительного этажа, требующего в дальнейшем значительных энергозатрат на его отопление.

Что проще: самостоятельное проектирование или покупка готового решения? Чтобы ответить на поставленный вопрос необходимо тщательно взвесить все «за» и «против», после чего принять для себя правильное решение. Необходимо учитывать некоторые факторы.

Например, проектирование двухэтажной бани гораздо сложнее, чем одноэтажной. Это объясняется тем, что в её строительстве нужно правильно рассчитать фундамент и применить сваи.

Заключение

Имея хотя бы небольшой опыт в строительной сфере, все можно сделать своими руками. Но если такового нет, то дешевле будет заказать готовый сруб, нежели обращаться за помощью к профессионалам. Важно учитывать момент транспортировки материала и вывоза мусора после. А это не что иное, как дополнительная статья расходов.

С некоторыми вариантами проектов домов можно ознакомиться в видео в этой статье. Тем не менее, что может быть лучше удовольствия и блаженства, которое дарит парная. С этой мыслью не жалко ни денег, ни времени. Удачного строительства!

Добавить в избранное Версия для печати

1brus.ru

Дом из бруса своими руками: проекты и их чертеж

Древесина — это материал, который довольно часто используется при строительстве домов. Для некоторых строений обыкновенные бревна не подходят, потому нужно искать другие варианты. В таких случаях может подойти клееный брус. С его помощью можно возводить конструкции полностью из древесины. Брус является прочным материалом, при этом постройки из него возводятся быстро и просто.

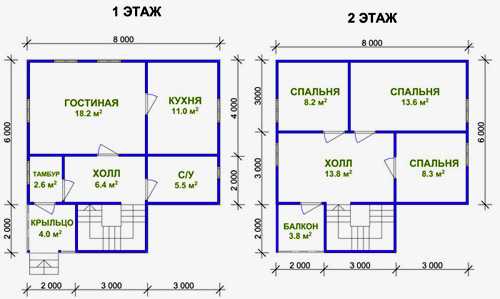

План двухэтажного дома из бруса.

Проекты домика из бруса

Строительство дома всегда нужно начинать с проекта.

Составить проект домика из бруса можно и самому, используя специальное программное обеспечение под названием Archicad.

Рисунок 1. Проект дома из клееного бруса.

Для этого будут нужны некоторые навыки и знания. Если планируется составить проект для домика из бруса своими руками, то понадобится подготовить такую документацию:

  1. План основания. В данном случае понадобится составить чертеж фундамента, указав его тип, глубину залегания, применяемые материалы и так далее.
  2. План балок напольного основания. Понадобится подробный чертеж балок для опоры, на которые устанавливается пол.
  3. План всех этажей дома. На чертеже нужно будет указать места размещения окон, перегородок и стенок, определив необходимые размеры. Понадобится указать и размещение камина, печки, различных коммуникаций.
  4. Чертеж стен изготавливаемого домика в срезе по осям. Надо будет указать все элементы стенки и места сопряжений каждой стенки с расположенными рядом другими элементами. Далее выполняется нумерация каждого из элементов, чтобы в дальнейшем можно было легко идентифицировать элементы. В конце нужно выполнить чертеж всех элементов стенки с указанием размеров, вырезов и отверстий.
  5. Спецификация элементов постройки с указанием геометрических размеров. В данном случае обойтись без программного обеспечения достаточно сложно.
  6. План крыши и конструкции стропил. В данном случае нужно будет указать материалы для конструкции стропил со всеми размерами и элементами крепежа. На отдельном чертеже понадобится изобразить многослойный пирог крыши и ее теплоизоляции.
  7. Изображение постройки.

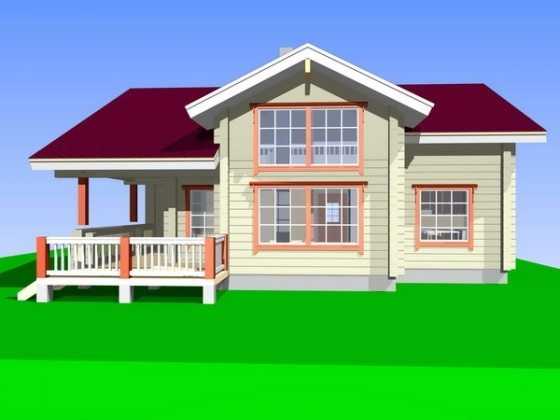

Рисунок 2. Вариант дома из клеевого бруса.

Подробный проект можно увидеть на рис. 1, рис. 2. Чертеж изображен на рис. 3.

В процессе проектирования особое внимание нужно уделить качеству бруса. Он является главным материалом строительства, поэтому от толщины и породы брусков будет зависеть микроклимат в помещении.

Сегодня на рынке есть бруски толщиной от 9 см до 27,5 см. Изготовители выпускают и клееный брус размерами 10х15 см, 10х20 см, 15х20 см, 18х20 см, при этом их длина составляет до 12 м. Если в проекте будут большие пролеты длиной 18 м или меньше, то сечение бруса может быть увеличено до 21,5х130,5 см.

Для наружных и несущих стенок нужно выбирать балки толщиной от 18 до 27,5 см. Для внутренних перегородок лучше всего подходит брус толщиной 9-17 см. Если есть желание сэкономить некоторое количество денежных средств, перегородки можно сделать каркасными, обшивая их панелями из дерева с имитацией под бруски.

Вернуться к оглавлению

Как возвести дом из бруса своими руками?

Когда проект строения будет готов, можно переходить к строительству дома. Прежде всего понадобится приобрести все необходимые инструменты и материалы. Каких-либо сложностей с выбором и приобретением нет, потому что вся нужная информация есть в документации проекта.

Чертеж со спецификацией элементов строения можно передать изготовителю брусков, чтобы на производстве были сделаны все необходимые вырезы.

Рисунок 3. Чертеж дома из бруса.

Элементы, которые будут необходимы, чтобы сделать домик из бруса своими руками:

  • брус;
  • саморезы;
  • нагели;
  • строительный уровень;
  • колышки;
  • шнур;
  • лопата;
  • песок;
  • щебень;
  • арматура;
  • влагостойкая фанера;
  • рубероид;
  • цемент;
  • вибратор;
  • вода;
  • шпилька;
  • мастика из битума;
  • скобы из металла;
  • уголки из металла.

Вернуться к оглавлению

Как сделать основание под домик из бруса?

Когда все необходимые инструменты и материалы будут куплены, можно будет приступить к устройству основания. Дом из дерева будет иметь небольшой вес, поэтому есть возможность сделать буронабивные фундаменты на сваях. Подойдут и мелкозаглубленные основания на ленте или плитах. Наиболее популярным и простым вариантом является ленточное основание. Для создания данной конструкции под домик из бруса понадобится выполнить следующее:

Рисунок 4. Венцы дома из клееного бруса.

  1. Прежде всего нужно произвести разметку под котлован основания. Для этого в каком-либо углу нужно вбить кол из дерева, после чего с помощью треугольника определить направление натяжения двух ниток, которыми будут определяться стороны основания. Когда ниткой будет отмечено необходимое расстояние, понадобится вбить второй колышек. Далее надо вернуться к первому колу, после чего натянуть еще одну нитку, которая отмечает другую сторону основания. Все другие стороны намечаются таким же образом. Чтобы проверить геометрию, нужно натянуть две диагонали и сравнить длину ниток. Геометрия будет идеальной, если нитки равны.
  2. Возле каждого кола с внутренней стороны намечается квадрат со сторонами, к примеру, 50х50 см. Далее надо вбить еще по одному колу в углу данного квадрата для каждого угла основания и натянуть между ними нитку. Таким образом будет получен внутренний контур основания. Данный метод разметки можно применять для основания с любым количеством ровных углов.
  3. После выполнения разметки нужно будет вынуть землю из траншеи. Надо углубить ее примерно на 50 см по всему периметру, после чего проверить равномерность заглубления котлована. Если есть необходимость, сравниваются все перепады. Нужно стремиться получить ровное напольное основание в одной плоскости.
  4. Если на участке имеются значительные перепады высот, то нужно копать траншею, тщательно следя за уровнем дна. Выкапывание траншеи начинается в данном случае с наинизшей точки.
  5. На дно котлована понадобится уложить слой песка толщиной 10-15 см, разровнять его и утрамбовать.
  6. Далее изготавливается армирующий каркас, который нужно будет опустить внутрь выкопанной траншеи. В углах и посредине траншеи устанавливаются подкладки из боя кирпича под каркас из арматурных прутьев.
  7. После установки каркаса надо будет изготовить щиты для цокольной части домика из бруса своими руками. Для данной цели можно применять доски 2,5х15 см или влагостойкие фанерные листы. В процессе изготовления опалубочной конструкции для основания понадобится следить за ее устойчивостью и надежной фиксацией. Рекомендуется связать щиты в некоторых местах верхней и нижней части.
  8. Чтобы подполье строения было сухим, понадобится сделать продухи вентиляции в стенках основания. Для этого надо взять кусок бруска и установить его между щитами, обмотав рубероидом. После того как бетон застынет, брус будет выбиваться, а на его месте останется отверстие продуха.
  9. После проверки надежности соединения щитов можно начинать заливку бетона. Основание заливается постепенно, слоями. В процессе заливки нужно следить за сохранностью щитов. После каждого уложенного слоя нужно уплотнить бетон вибратором.
  10. Далее понадобится подождать 29-30 дней, пока бетонный раствор получит необходимую прочность.

Вернуться к оглавлению

Как закладывать венцы домика из бруса своими руками?

После возведения фундамента можно переходить к установке закладных венцов в домик из бруса. Это можно сделать достаточно просто, при этом важно лишь соблюдать технологию и знать существующие правила.

Рисунок 5. Крепление бруса с угла.

  1. Прежде всего понадобится выполнить гидроизоляцию нижней обвязки. Для этого по всему основанию фундамента нужно уложить несколько слоев рубероида или обмазать основание мастикой из битума, уложив после этого гидроизол. Балки нижней обвязки нужно пропитать средствами защиты от гнили, грибка и плесени.
  2. Далее балки обвязки устанавливаются на свои места. Балки между собой можно фиксировать несколькими методами. На рис. 4, 5, 6, 7 можно увидеть существующие способы крепления.
  3. Первые венцы можно соединить с основанием при помощи костылей из металла или шпилек через пробки из дерева. Для этого нужно засверлить не меньше 2 сквозных углублений в доске диаметром 1 см, после чего углубиться в основание на 10 см. Далее демонтируется доска и внутрь отверстия основания вбивается пробка из дерева. После этого нужно будет вернуть доски на место, вставить шпильку или костыль. Поверх первого ряда укладывается теплоизоляционный слой из джута или пакли, после чего устанавливается второй ряд балок.
  4. Чтобы балки венцов были надежно зафиксированы между собой, понадобится применять нагели из дерева. Для этого в месте фиксации нужно засверлить отверстия диаметром 3,5-4 см и глубиной в 1,5 балки. Нагель должен быть на 2 мм больше диаметра отверстия, при этом он должен иметь глубину на 5 см меньше отверстия. Это нужно для того, чтобы нагель легко входил в брус и надежно скреплял его. В конце нужно вбить нагель внутрь и добить сверху, чтобы углубить его. В некоторых случаях для того, чтобы дополнительно закрепить балки, можно использовать металлические скобы.

Следует знать, что внутренние балки устанавливаются с зазором между досками и внешними элементами. Это нужно для того, чтобы была обеспечена вентиляция подполья.

Вернуться к оглавлению

Как сделать пол для домика из бруса своими руками?

Рисунок 6. Способы крепления бруса.

В большинстве случаев в домик из бруса укладывается пол из дерева на лагах. Есть 2 способа того, как это можно сделать:

  1. Установить дополнительные балки, которые соединяются с венцом постройки. После этого на данные балки надо будет уложить лаги.
  2. Обустроить подпорные столбы из кирпича, на которые нужно будет уложить балки и лаги. Данный вариант является наиболее популярным. Используя его, можно сделать пол в помещении больших размеров.

Чтобы обустроить пол, первым делом нужно вынуть грунт под опорные столбы. Выкапывается яма глубиной 50 см, которая имеет стороны 40 или 50 см. Шаг между столбами равен приблизительно 70-80 см. После этого нужно насыпать слой песка в 10 см, 10 см щебня и все это тщательно утрамбовать. Далее изготавливается каркас из арматурных прутьев для основания столба, опускается внутрь и заливается бетоном.

Если в планах сделать столбы из кирпича, то основание из бетона нужно будет приподнять на 5 см над уровнем грунта.

После застывания бетонного раствора надо будет уложить кирпич. На верхнюю часть столбов укладывается гидроизоляция.

На столбы для опоры устанавливаются балки и лаги. Данные элементы скрепляются между собой саморезами. Внутри между лагами укладывается накат из влагостойкой фанеры, который закрепляется уголками из металла. Поверх наката и лагов нужно настелить слой гидроизоляции. Финишное покрытие пола выполняется в процессе отделки здания.

Вернуться к оглавлению

Как возвести стенки для домика из бруса своими руками?

Рисунок 7. Соединение бруса по длине прямым накладным замком и косым накладным замком.

Устанавливать стенки в дом из бруса должны 4 человека. Последовательность действий следующая:

  1. Поверх венцов укладывается утеплитель, после чего устанавливается на место первый ряд брусков. Маркировка каждого из брусков должна соответствовать их размещению.
  2. Фиксируется каждый брусок несколькими гвоздями, которые вбиты в торцы с двух сторон. Далее с помощью электродрели нужно высверлить отверстия под нагели.
  3. Нагели устанавливаются на место.

Чтобы увеличить прочность стенок рядом с проемами дверей и окон, нагели нужно вбивать на всю высоту проемов. Для этого отверстия надо просверливать сверлами большой длины.

При возведении стен нужно следить за уровнями. Стеновая коробка перекрывается балками перекрытия, которые устанавливаются в вырезы пола из брусков.

Вернуться к оглавлению

Как сделать крышу для дома своими руками?

Чтобы дом имел качественную крышу, понадобится выполнить следующее:

Пол в деревянном доме.

  1. Поднять наверх, уложить и закрепить мауэрлаты.
  2. Изготовить шаблон для стропил. Для этого надо взять 2 доски, поднять их наверх и поставить на место стропил. После того как уровень наклона будет отрегулирован, понадобится зафиксировать доски между собой и прорезать снизу досок отверстия под опоры.
  3. Бруски нужно спустить, после чего подогнать по ним стропила и собрать в единую конструкцию.
  4. Понадобится сделать 2 конструкции подобного типа, установить их в начале домика и в конце, после чего натянуть между фермами шнур.
  5. Далее изготавливаются, поднимаются и устанавливаются все другие фермы.
  6. На стропила набиваются доски обрешетки, после чего укладывается пленка для защиты от ветра.
  7. Устанавливается материал для кровли.
  8. В пространство между лагами нужно уложить материал для теплоизоляции.
  9. После этого устанавливается слой пароизоляции.
  10. Вся конструкция закрепляется обрешеткой изнутри.

В конце понадобится произвести работы по отделке, устроить электропроводку и сантехнику. Построить дом из бруса можно приблизительно за 2-3 месяца. Если следовать технологии изготовления, конструкция получится надежной и сможет радовать своего хозяина достаточно долгий период времени.

masterbrusa.ru

Планировка и чертежи домов из бруса 6х6, 8х8, 9х9, 6х8 8х10, 10х10 с мансардой и без нее

В строительном деле древесина была популярной всегда. Но сегодня, во времена господства пластмассы, полиэтилена она приобрела особое признание. Она чиста экологически, сберегает тепло, долговечна, к тому же очень привлекательна своим природным рисунком. Все эти качества являются решающими при выборе материала для строительства собственного дома своими руками.

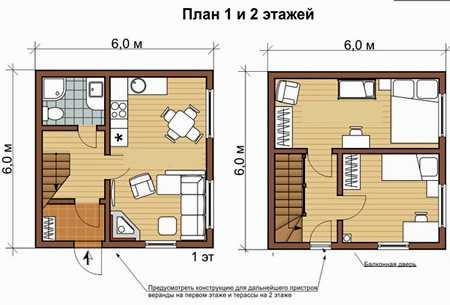

Планировки всех этажей дома из бруса 6×6

Вернуться к оглавлению

Содержание материала

Разработка проекта

Каждого домашнего мастера интересует планировка домов из бруса. Ее можно разработать самому или скачать готовую из интернета. Притом совершенно бесплатно. Если навыков нет, чтобы грамотно составить чертеж будущей постройки, то можно сделать собственные эскизы с указанием размеров и конкретного размещения комнат будущего жилища. Во Всемирной паутине полно информации о жилых домиках небольших размеров 6х6, а также о просторных домах более 8х8 метров. Из них можно почерпнуть многое для составления авторских проектов.

Однако прежде чем строить своими руками, следует обзавестись необходимым документом — разрешением на строительство. А за постройкой жилища с гаражом можно обратиться в специализированную строительную фирму. Она имеет типовые проекты домов различных размеров, готовые чертежи всех элементов.

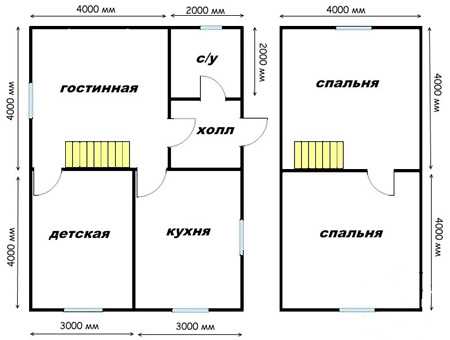

Планировка двухэтажного коттеджа из бруса размером 8×8

Представит их вам или предложит выполнить работу по индивидуальному заказу. Однако это обойдется дороже. Вернуться к оглавлению

Материал для строительства

Домашнему мастеру, решившему возводить дом из сруба своими руками, необходимы хотя бы первоначальные знания о строительном брусе. Он производится двух видов:

  • Стройматериал квадратного или круглого сечения, изготовленный из цельного бревна;
  • Клееный брус, который состоит из досок, скрепленных специальным клеем.

Для строительства зданий используются следующие разновидности обработанной древесины:

  • Профилированный брус, который для стыковки и ускорения сборки имеет специальные выемки и пропилы;
  • Пиломатериал из прессованных склеенных досок;
  • Оцилиндрованные круглые бревна.

Профилированный брус в отличие от обычного бревна имеет определенную форму как результат его высокотехнологичной обработки.

Планировка деревянного дома с мансардой размером 6×8

Чертеж его профиля — прямоугольная фигура со стыковочными пазами. Он больше других подходит для возведения постройки своими руками. Его преимущество: стенам не требуется дополнительное утепление, уплотнение пазов.

Значительно ускоряется ход монтажа благодаря системе «шип-паз», действующей по принципу сборки детской игры лего. На возведение одноэтажного здания потребуются примерно 2-3 месяца, даже если строить его с мансардой.

А если внешняя сторона профиля имеет форму полуовала, то небольшой дом 6х8 или жилище средних размеров 8х8 будет выглядеть как сказочный терем из круглых бревен. Клееный пиломатериал также широко применяется в строительном деле, хотя стоит дороже обычного бруса. Массово производить его стали не так уж давно. Он прочнее цельного бревна. В отличие от него дает небольшую усадку постройки — менее 1 %. Теплоизоляция стен не требуется. Многие фирмы предлагают проекты современных домов из этого нового материала.

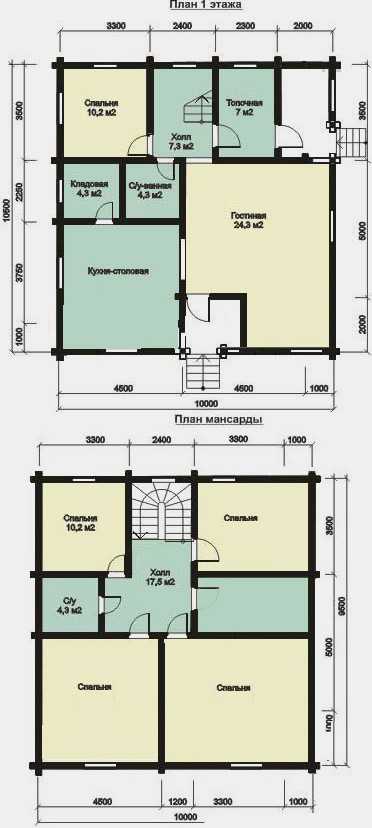

Проект с планировками всех этажей двухэтажного дома из бруса 10×10

Он сравнительно легок, поэтому конструкция из него для одноэтажного здания не требует сложного фундамента. Однако из-за клея, экологическая чистота древесины снижается.

Бревно, которое после обработки на спецоборудовании имеет по всей длине одинаковую толщину, называется оцилиндрованным. Чертеж его сечения — идеальный круг. На стройматериале нет коры, сучков, трещин. Поэтому стены из него без дополнительной отделки имеют аккуратный эстетичный вид. Для ускорения сборки бревно продается с готовыми укладочными пазами по всей длине. Это сокращает весь период строительства.

Стандартная длина бруса — 6 м. Поэтому при планировке дома 6х9, как и 6х8, технология укладки разных по длине брусьев должна быть такой. У каждого венца продольной стены две детали. Слева основная часть — стандартная шестиметровка, справа — недостающие 3 или 2 м для девяти- или восьмиметровой стороны.

Планировка деревянного коттеджа 8×10

Для укладки следующего звена их меняют местами: слева добор, а справа основной шестиметровый брус. Такое чередование наносится на чертеж еще в процессе проектирования. Затем оно выполняется для обеспечения прочности всего здания.

Для построек 8х8 или коттедж площадью 9х9 брус соответствующей длины можно заказать на пилораме. Тогда прочность стен будет обеспечена без чередования частей каждого венца. Но при сооружении дома 8х9 десятиметрового бруса на деревообрабатывающем предприятии может не оказаться.

Проект дома 10×10 с планировками всех этажей

Тогда восьмиметровыми брусьями укладывают только поперечные стены, а продольные — по технологии укладки, рассмотренной на примере 6х9. Для сборки каждого звена придется чередовать брус различной длины. Ниже — основные разделы проектов. Вернуться к оглавлению

Архитектурная часть

Общий чертеж отражает весь участок стройки, внешний вид и чертежи дома с мансардой, форму кровли, планировку фундамента, месторасположение проемов окон, дверей, пристройки с гаражом. Если окажется, что земельный надел недостаточно большой для возведения дома 9х9 или площадью 8х8, то придется строить дом 6х8 или еще меньший — 6х6.

Вернуться к оглавлению

Проекты инженерных коммуникаций

Их разработать и воплотить в жизнь своими руками очень сложно. Поэтому придется пригласить специалистов-профессионалов.

Для строительства всего дома важны сведения о протяженности газопровода, электропроводки, водопровода и канализации, которые следует планировать очень компактно. Например, с целью экономии ванную комнату в доме размещают впритык с кухней.

Вернуться к оглавлению

Внутренняя планировка дома

Все упомянутые дома размером в 8х10, могут вместить помещения, необходимые для комфортного проживания среднестатистической семьи. Если площади 6х6 или пространства 6х8 маловато, то на этих квадратных метрах возможно возведение двухэтажного дома. А еще полезную жилую площадь можно увеличить утепленной мансардой.

Обычно таких ограниченных размеров воздвигают дачные постройки. А у них своя специфика. Например, если здесь планируется проживание только в теплый сезон, то наличие тамбура необязательно.

Пример планировки дома из бруса с мансардой 9×9

Однако для каждого из них необходим минимум:
  • Спальня, одна или несколько;
  • Кухня как помещение для готовки, приема пищи;
  • Гостиная или общая комната для сбора всех членов семьи и приема гостей;
  • Санузел;
  • Возможная пристройка дома с гаражом.

Строение 6х6, как правило, больше подходит для дачи, в которой можно проводить время в теплый сезон года. Это бюджетный вариант одноэтажного дома. Его возводят на небольших дачных участках. Его чертеж простой — разделение всей площади на три помещения: одно — 16,5 м2, второе — 10, 5, а третье — 5,7 м2.

На даче хозяева, их дети и гости основное время проводят на воздухе. Если супруги приехали сюда одни, то муж весь день провозится с гаражом. А жена в это время будет копаться на огороде. В комнатах, как правило, никто не сидит. В связи с этим самое большое жилое пространство выделяют спальне.

Средних размеров комната предназначается обычно для кухни и столовой. Здесь можно встречать гостей, угощать их изысканными блюдами. Оставшиеся метры, из которых минимум 1,5 м2 отводят на оборудование санузла в доме, используются в качестве прихожей. Кладовка вместе с гаражом может располагаться в подвале. Конечно, если дом с мансардой, то его внутренняя планировка несколько изменится. А для двухэтажного здания она будет совсем иной.

Такое пространство позволяет более полно учесть не только количество членов семьи, но и пожелания каждого из них.

Изменение схемы вызовет также лестница на второй этаж дома, без которой в таких строениях не обойтись. При планировке комнат на первом месте должна стоять функциональность, а не дань моде и советы фэншуй. А для защиты от плесени, грибков не обойтись без соответствующей обработки. Это можно сделать также своими руками, используя современные консервационные и дезинфицирующие растворы, которые всегда можно купить на местном рынке.

Вариант планировки коттеджа из бруса размером 6×8

Их использование в закрытых помещениях должно быть безопасным для обитателей дома.

Проекты одноэтажной постройки 6х8, или 6х9 практически ничем не отличаются от рассмотренного здесь домика 6х6. Только больше пространства можно выделить прихожей, а санузел оснастить кабинкой для душа. А вот планировка дома 8х8 позволяет увеличить количество спален.

Другое дело квадратный дом 9х9, или прямоугольный 8х10. У них, даже если строения одноэтажные, значительно больше возможностей для комфортного проживания. По занимаемой площади 80 м2 равнозначны четырехкомнатной квартире. Здесь уже можно увеличить кухню, гостиную, число спальных комнат. А санузел оснастить ванной. Появится возможность рядом с кухней поместить кладовку.


Такой дом с гаражом пригоден для постоянного проживания как в городской черте, так и на дачном участке. В городе не будет проблем с отоплением, а вот на даче необходима печка или котельная. Если же на этом квадрате 8х8 метров или прямоугольнике 8х10 построить двухэтажный дом, то это уже будут настоящие хоромы. Правда, возвести их одному и своими руками практически невозможно.

planvsem.ru

для чего нужен и как использовать

Грамотное строительство нуждается в тщательном планировании работы: лишь в этом случае можно получить идеальный результат. Ушли в прошлое времена, когда бригады делали расчёты в уме и не соотносили их с требованиями безопасности. Чертеж дома из бруса – своеобразная «дорожная карта», на основании которой ведутся работы по возведению коттеджа. Проект включает в себя ряд важных элементов, которые позволяют полностью воплотить в жизнь все задумки архитектора.

Современные чертежи разрабатываются с использованием компьютерных программ, что сводит вероятность расчётной ошибки к минимуму. Большая часть элементов коттеджа создаётся в заводских условиях на основе утвержденного и согласованного проекта. На объект комплектующие доставляются в готовом виде: остаётся лишь выполнить финишную сборку, а через некоторое время – приступить к отделке сооружения.

Чертеж дома из бруса решает ряд практических задач:

  • Геодезическая привязка. Линейные размеры коттеджа точно переносятся на местность, у монтажников появляется возможность спланировать расположение здания с точностью до миллиметра.
  • Размещение коттеджа в пространстве. Учитывая размеры и форму участка, угол его наклона, наличие дендроплана, дом получает нужную ориентацию относительно сторон света. К примеру, кухня находится на восточной стороне здания, а спальня – на западной, или наоборот: так, как это больше нравится заказчикам.
  • Монтаж фундамента и подведение к дому черновых коммуникаций. Уже на этапе проектирования дополнительные затраты будут минимизированы, что позволит значительно сократить накладные расходы.
  • Расположение инженерных сетей. В чертеже дома из бруса найдут своё решение такие нюансы, как привязка точечных светильников и розеток, место нахождения санузлов и многое другое.

Кроме того, проект позволяет выбрать варианты внутренней и наружной отделки здания. Всё, что останется рабочим – в точности выполнить все требования архитектора, инженера и конструктора, обеспечив оптимальный результат. План сборки дома позволяет точно спрогнозировать сроки сдачи работы, планировать доставку стройматериалов и решать другие задачи.

Проект включает в себя ряд важных элементов:

  • Архитектурные, строительные, инженерные чертежи. На них указывается способ сборки здания, места привязки коммуникаций, места расположения дверей и окон, а также другие важные позиции.
  • Экспликация помещений. Подробная развертка каждой комнаты даёт возможность понять, как будет выглядеть здание после его сборки. Указанные планы также можно использовать для дизайна коттеджа, расстановки мебели, бытовой техники и других задач.
  • Трехмерные визуализации. Если у заказчика есть какие-либо сомнения по поводу внешнего вида здания, то они будут полностью устранены. Современные технологии позволяют даже устроить виртуальную экскурсию по коттеджу.
  • Схема сборки. Последовательность монтажа всех элементов строения даёт возможность повысить производительность труда, избежать ошибок.
  • Пояснительная записка. В ней архитектор обращает внимание на различные аспекты, которые следует учесть рабочим.

Но даже самый грамотный проект станет напрасной тратой денег, если его реализацией занимаются непрофессионалы. Многие нюансы, связанные с обустройством фундамента, монтажом инженерных сетей, размещением кровли, постигаются только на опыте. Вот почему заказчику стоит внимательно осмотреть чертежи и изучить их, однако не пытаться выполнить задачу своими силами.

Компания «Экосруб» - настоящий эксперт в мире деревянного строительства. За годы труда сформировался собственный производственный цикл, включающий в себя ряд важных этапов. В их числе – проектирование зданий: архитекторы и конструкторы создают чертежи, которые применяют бригады в дальнейшей работе.

При необходимости, монтажники могут обратиться за разъяснениями лично к автору чертежей, оперативно внести доработки и изменения в документацию. Такой подход полностью освобождает заказчика от необходимости нести дополнительные затраты, контролировать процессы самостоятельно. В то же время, всегда есть возможность проверить соответствие чертежей готовому результату – в этом обязательно помогут сотрудники фирмы.

Почему Вам стоит работать именно с нами? Важнейший аргумент в пользу сотрудничества – отличные материалы: ель из Костромской области заготавливается организацией, её качество тщательно контролируется. Лес оптимальной влажности прослужит долгие годы, не станет питательной средой для жучков, грибков, не растрескается. Такой дом выдержит 2-3 поколения эксплуатации, что делает инвестицию выгодной.

Другие статьи

Наши проекты

www.ecosrub.ru

Чертеж дома из бруса: точность составления технического документа – залог качества постройки

При строительстве домов бруса потребуется подготовить специальные чертежи. Это позволит получить желаемый результат и построить жилье, которое будет комфортным и уютным. С его помощью ведутся все работы, связанные с возведением коттеджа. Он содержит важные данные, позволяющие реализовать любые дизайнерские идеи.

Благодаря такому строительному документу можно предварительно ознакомиться с будущей постройкой, определить ее размеры и пропорции, подготовить планировку и прочие параметры. Разработать чертеж дома достаточно сложно, поэтому, чтобы избежать ошибок и различных конструктивных просчетов, следует обратиться к квалифицированным специалистам.

Какие задачи решает чертеж дома

Современные чертежи домов различных размеров создаются с применением компьютерных программ, за счет чего удается исключить допущение расчетных неточностей. Большинство конструктивных элементов строения создается на основании имеющейся проектной документации. Составленный чертеж дома решает множество практических вопросов:

  • Геодезическая привязка. Размеры линейного типа в точном соответствии перемещаются на местность. Монтажники имеют возможность спланировать расположение коттеджа с максимальной точностью.
  • Базирование дома в пространстве. Беря во внимание размеры, особенности территории, угол наклона и присутствие дендроплана, постройка приобретает нужную ориентацию касательно сторон света.
  • Монтаж основания и организация черновых коммуникаций. На этапе составления проекта обеспечится экономия денег, что позволит существенно снизить накладные расходы.
  • Размещение сетей инженерного типа. Привязка точечного освещения, размещение розеток, а также санузла и прочее.

Подготовка чертежа

Составление чертежа необходимо начинать с обдумывания плана с учетом финансовых возможностей. Если вы не нуждаетесь в оригинальном проекте, документацию можно использовать типовую с добавлением некоторых конструктивных элементов исходя от собственных потребностей. При возведении дома нестандартных форм потребуется разработка документов в индивидуальном порядке. Комплект чертежей для сооружения дома из бруса включает в себя:

  • Схему участка и базирование на нем постройки;
  • Внешний вид и поэтажные планы. Потребуется просчитать размеры и планировку.
  • Картинку дома в разрезе. Это позволит увидеть высоту перекрытий и размещение коммуникаций;
  • Особенности фундамента. Для сооружений из бруса оптимально подойдет основание ленточного типа мелкозаглубленное или столбчатое;
  • Детальный проект, содержащий размещение балок пола, перекрытий и стропил между этажами. Отображается информация касательно их базирования, количества и толщины.
  • Экспликация. Список помещений с указанием площади и других технических параметров. Имеют вид таблиц и могут выступать в качестве отдельного документа или части чертежа.

Чертежи для домов из бруса дают возможность застройщику узнать точное количество требующего строительного материала, и как будут размещаться основные конструктивные элементы будущего сооружения. Самостоятельная их разработка занимает много временем и не всегда получается в связи с отсутствием опыта и специальных знаний. В таком случае оптимальным решением будет обратиться в нашу компанию. От правильности и точности составления чертежей напрямую зависят эксплуатационные свойства дома.

www.postroeczka.ru

Планировка и чертежи одноэтажного и двухэтажного деревянного дома 6х6, 6х8, 6х9

Постройки из дерева популярны всегда. Они привлекают не только материалом строительства, но и широкими возможностями реализации идей, прихотей их владельцев. Ведь практически каждый умелец может построить такое жилище своими руками. Ему под силу закладка фундамента, поднятие стен, отделка, а также общая планировка деревянного дома.

Планировки двух этажей коттеджа из бруса 10 на 10

Возможно, при ее разработке он не сумеет профессионально составить чертеж своего дома.
Тогда постарается нарисовать все элементы, детали, схемы, которые требуют подобные проекты. А если это будет небольшой домик 6х6, то на строительство такого одноэтажного частного дома, даже с утепленной мансардой одноэтажного дома, потребуется не так уж много времени.

Вернуться к оглавлению

Проектирование

Бытует мнение, что деревянные жилища выглядят как устаревшие деревенские сооружения. Этот не так, достаточно обратиться к интернету. Там публикуются различные чертежи, рисунки очень красивых домов из древесного бруса, а также не менее привлекательные — из обработанного бревна. Специализированные строительные фирмы предлагают их каждому желающему. А любому пользователю можно их скачать, притом совершенно бесплатно.

Во Всемирной паутине легко найти разнообразные готовые проекты строительства и фото частного дома, реализация которых возможна своими руками.

Вариант планировки деревянного коттеджа размером 6×9 метров

Их также легко скачать каждому пользователю. Опубликованные чертежи могут навеять замечательные идеи и чертеж будущего дома с мансардой. Чтобы не растерять оригинальные замыслы, их следует запечатлеть: описать или по возможности нарисовать способы, методы, схемы их воплощения в жизнь.

Перед возведением дома своими руками важно обдумать вопросы:

  • О денежных средствах, которые будут потрачены на строительство дома;
  • О доступности, наличии в продаже стройматериалов, таких как, например, пиломатериалы из бревна или клееного бруса;
  • О возможности беспрепятственной доставки их на стройплощадку.

Подробная планировка дома 6×6 из дерева с верандой

Поэтому, рассматривая в интернете подходящие проекты, которые сопровождают подробнейшие чертежи, не торопитесь их скачать. Они преподносятся очень красиво в рекламных целях, но зачастую не отражают инженерных решений.

Здесь важно сопоставить их практическую реализацию со своими финансовыми, техническими возможностями. Как говориться, нарисовать легко, построить сложно.

Вернуться к оглавлению

Стройматериалы

Чаще всего деревянные дома строят:

  • Из оцилиндрованного бревна;
  • Из бруса обычного, профилированного или клееного.

Издавна постройки в деревнях возводили из обычного необработанного бревна — кругляка. Поскольку он смолистых пород, то крестьянское жилище насыщалось бактерицидными веществами и удивительным древесным ароматом. Обязательной в таком доме была печь, в которой готовили горячую пищу.

На ее стенках домочадцы старались нарисовать красочные узоры. Для обогрева всех комнат она дополнялась небольшой печкой — врубкой. Технология строительства таких жилищ ушла в прошлое.

Теперь необработанный лес практически не продается. После переработки он принимает форму бруса или оцилиндрованного бревна. Этот строительный материал обладает высокой прочностью, экологически чистый и имеет замечательные характеристики теплосбережения.

Проект с планировками двухэтажного коттеджа 6×8 из бруса

У него естественный, натуральный узор, который нарисовать, повторив его природную привлекательность, практически невозможно. Чертеж сечения оцилиндрованного бревна — это идеальный круг, размер которого одинаков по всей его стандартной длине. Такой пиломатериал получить своими руками без соответствующего оборудования просто невозможно.

Качество клееного бруса, как и оцилиндрованного бревна, очень высокое. Стены построек из этих стройматериалов смотрятся великолепно. К тому же в меньшей степени подвержены усадке, которая неизбежна на протяжении первых лет эксплуатации.

Однако у каждого свои особенности. Пиломатериал из бруса — это монолит прессованных и склеенных досок. Одна сторона его может быть D-образной формы. Тогда постройка выглядит так, как будто на ее сооружение использованы круглые бревна.

Планировка коттеджа из бруса 8×10

Проще всего строить дом своими руками из сруба. Этот четырехугольный пиломатериал имеет посадочные чашки и пазы, которые с высокой точностью подготовлены на фрезеровочном станке специальной пилорамы. Благодаря чему сборка постройки легкая и быстрая. Чертеж его профиля — прямоугольная фигура с шипом и пазом. Они необходимы для подгонки, крепления брусьев в единой системе венцов сруба. Это технологическая новинка в строительном деле.

planvsem.ru

Дома из бруса недорого, проекты, цены, фото

Пожалуй самым популярным и экологичным материалом для строительства дома всегда на Руси было дерево!

Традиции русского зодчества это были и есть конечно дома из дерева. Деревянный дом, за счет уникальных свойств натуральной древесины, выгодно отличается от каменных домов неповторимой атмосферой, отлично удерживает накопленное тепло зимой и дарит прохладу, когда за окном царит изнуряющая жара. Бесспорно, деревянные дома из бруса являются оптимальным вариантом устройства жилья за городом или в частном секторе в современных условиях.

Если Вы заинтересованы в строительстве домов из бруса, мы не только дадим совет, подскажем, но так же построим Вам новый деревянный дом с нуля!

Любые архитектурные работы начинаются с проектирования и каталог готовых проектов домов из бруса поможет Вам определиться с выбором загородного дома и сэкономить время и средства на строительство. Именно проекты домов из бруса определяют его технико эксплуатационные характеристики. От качества проекта дома будет зависеть его надежность и долговечность и, что совсем немаловажно, чувство комфорта и уюта будущих жильцов.

Лучшие проекты домов из профилированного бруса

Компания Лесхоз 44 предлагает самые лучшие проекты двухэтажных домов из профилированного бруса, проекты домов с мансардой, проекты домов с гаражом, проекты домов с террасой, проекты домов с балконом. По каталогам нашего сайта Вы имеете возможность ознакомиться с типовыми проектами брусовых домов,с их ценой, описанием и фото, выбрать наиболее интересные варианты. Для более простого и удобного ознакомления выбранного проекта из бруса, его можно скачать и тщательно изучить свой выбор. По вашему желанию мы готовы отойти от типового проекта дома из бруса, расширить его комплектацию и поменять планировку вплоть до изменения этажности или размеров.

Скачайте типовой или закажите индивидуальный проект дома из профилированного бруса, ознакомьтесь с его ценой, проконсультируйтесь с нашими техническими менеджерами и Вы поймете, компания строит не только быстро и по приемлемой цене, но и на совесть!

География строительства:  Московская область,  Костромская область,  Ярославская область,  Владимирская область,   Тульская область,   Тверская область,   Калужская область,   Ивановская область,   Рязанская область .....

Заключая договор с нами в настоящее время - Вы фиксируете неизменную цену на текущий и возможно на следующий год!






www.leshoz44.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
