Воздушный теплый пол: Воздушный теплый пол: свойства и особенности системы

Воздушный теплый пол: свойства и особенности системы

Как таковые, воздушные теплые полы не могут конкурировать с другими разновидностями полов с подогревом в силу своей дороговизны и прочих аспектов, поэтому они не так распространены и популярны на отечественных широтах. Однако, компания Legalett успешно выпускает системы воздушного отопления полов, которые эффективно применяются во многих домах по всему миру.

В чем же состоит выгодная сторона воздушных полов?

Преимущества воздушных теплых полов многочисленны:

  • безопасное отопление полов, совершаемое естественным путем;
  • поддержание комфортабельной и здоровой атмосферы в доме;
  • возможность удобного управления температурными режимами в отдельно взятых помещениях;
  • несколько типов источников энергии;
  • равномерное прогревание;
  • полностью исключается возможность формирования сквозняков;
  • экономно расходуется электроэнергия;
  • высокий уровень надежности и простота пользования;
  • сводятся на нет риски возникновения повреждений, вызванных плесенью или влагой;
  • целый ряд выгодных преимуществ в строительстве;
  • воздух не выходит за пределы системы;
  • долговечность;
  • могут быть использованы в различных типах помещений.

Принципы работы воздушной отопительной системы

Как же работает воздушный теплый пол, устанавливаемый в домах? Система труб, отходящая от нагревательного агрегата, отливается в специальные бетонные плиты. Именно по этим трубам циркулирует подогретый воздух, пропускаемый через нагревательное устройство и разгоняемый вентилятором по всей системе, размещенной в фундаменте дома.

Нагревательный агрегат с трубами

Существует несколько разновидностей тепловых агрегатов, которые осуществляют и регулируют подачу теплого воздуха. Более приемлемым считается электрический агрегат. Он состоит из нагревательных элементов и вентилятора, прост в обращении, поглощает только тот объем энергии, который необходим для подогрева воздуха и своих элементов.

Электрический нагревательный агрегат

Обратите внимание! Вся подвижная механика системы находится именно здесь. Регулировка осуществляется за счет настенного программируемого термостата. А сами нагревательные агрегаты при необходимости можно открыть для технического обслуживания.

Учитывая тот факт, что теплый воздух гораздо легче холодного, вполне естественно, что при поступлении в холодное помещение он станет быстро подниматься. Даже если в доме работает плинтусный обогреватель или обыкновенный радиатор, выделяющий тепло в больших объемах, оно быстро переместится к потолку, из-за чего полы не смогут прогреться и на их уровне останется холодный воздух. Вот почему очень важно заставить тепло оставаться на уровне пола, что, собственно говоря, и обеспечивает воздушный теплый пол, равномерно распределяя и удерживая тепло по всей поверхности пола в помещении.

Пример укладки системы воздушных труб (схема)

Благодаря замкнутости системы атмосфера в помещениях не пересушивается, поэтому качество состояния воздуха остается на высоте. Более того, воздух, находясь в закрытом контуре, не поднимает с поверхности пола бактерии, пылевые частицы и микробы, что немаловажно для людей, страдающих от аллергических реакций.

Вконтакте

Facebook

Twitter

Google+

Как работает тёплый воздушный пол, основанный на системе Ондоль

Как работает тёплый воздушный пол, основанный на системе Ондоль

Всем известны теплые водяные полы. Они эффективнее радиаторного отопления почти в два раза и обеспечивают более комфортные жилищные условия. Правда, их стоимость выше радиаторов, но эти расходы впоследствии компенсируются уменьшенным использованием газа или электроэнергии.

Но не все знают, что теплые водяные полы являются аналогами корейских полов ондоль, которые нагревались печным дымом. В последние годы наблюдаются попытки вернуться к нагреванию полов теплым воздухом [Legalett]. Разработчики утверждают, что теплые воздушные полы дешевле водяных, не говоря уже о надежности. Основными конструктивными элементами теплого воздушного пола являются плоские или круглые воздуховоды [Atrea] и вентиляторы. Теплый воздух может нагреваться от солнца или электроэнергии. Итак, теплый пол, изолированный снизу, накапливает немалое количество тепла в напольной плите. Естественно плита должна быть изготовлена из качественного бетона. Для этого лучше купить фибру полипропиленовую и армировать ею бетон на этапе изготовления.

Отметим, что такой пол является инерционным, так тепло излучается вверх довольно медленно. Поэтому в зависимости от термомасы пола, этого тепла может хватить на несколько дней. Еще одним преимуществом теплых полов по сравнению с радиаторами является отутствие жидкости и ее замерзания, невысокая температура внутренних поверхностей стен и отсутствие «тепловой пробки» под потолком, что существенно уменьшает теплопотери помещений.

Зимой на эффективную работу теплых воздушных полов можно рассчитывать ночью, когда воздух нагревается электроэнергией, которая дешевле в 3,5 раза по сравнению с дневной. При использовании дневного солнца как альтернативного источника энергии целесообразно обогревать пол в осенне-весенний период, когда количество солнечных часов значительно, а угол наклона коллектора к горизонту составляет от 45 до 60 °. Тем не менее, использование коллектора в зимний день тоже является желательным, так как позволяет уменьшить потребление газа или электроэнергии на 20-30%.

Нагретый Солнцем воздух подается через металлические каналы в полу вентилятором, огревает кирпич, бетон, песок и т.д., охлаждается и снова попадает на коллектор. Впоследствии нагретая масса теплого пола начинает отдавать тепло в помещение.

Использование крыши

И наконец, возможно использование поверхности крыши для накопления солнечного тепла. Если металлическое покрытие крыши покрасить в черный цвет, то оно «привлечет» солнечные лучи. Суть явления заключается в том, что черная поверхность поглощает все лучи спектра излучения. Если накопленное покрытием крыши тепло передать изолированном сверху перекрытию чердака, то оно начнет излучать инфракрасные лучи вниз - к жилому помещению. Конечно, из эстетических соображений можно обойтись темно-зеленым или темно-красным цветом крыши. Под кровлей крыши следует проложить плоские воздуховоды, которые выходят на плиту перекрытия чердака. Воздуховоды следует теплоизолировать сверху. Тогда длинные инфракрасные лучи будут излучать тепло через потолок внутрь жилого помещения. Несмотря на большую площадь южной, восточной и западной частей крыши, солнечного тепла, накопленного в плите перекрытия, может хватить надолго.


Ключевые слова: фибра полипропиленовая купить,Как работает тёплый воздушный пол,основанный на системе Ондоль,бетон,воздух,тепло в доме,вентилятор,теплообмен,крыша,экономия,расход электричества

Воздушный теплый пол | Экологический дом

Я уже говорила, что начала читать про воздушный теплый пол. Сейчас хочу поделиться этим необычным вариантом отопления. По сути теплые полы в большей степени представлены водяным теплым полом, и многие его выбирают благодаря его высокой экономичности. Я тоже бы выбрала этот пол, да только Жене довелось устроить с ними аварию и теперь всем ее знакомым этот вид пола не нравится. Да и в другом случае этот вариант теплого пола требует слишком громоздкой системы отопления.

На сайте про теплые полы я нашла сообщение некоего Владимира о воздушном теплом полу. Оказывается, этот вид пола практически не встречается, потому что устроить этот вариант намного сложнее. И потом часто теплый пол не нравится потребителям, потому что напольные покрытие практически не пропускает тепло. Именно поэтому теплый пол под кафель стал таким популярным при устройстве воздушного теплого пола. Кафель очень быстро нагревается и сразу же начинает распространять тепло.

Воздушный теплый пол обычно работает от печки, которая отапливается газом или дровами, а воздух поступает в подпол через специальную систему. Правда, какая это система, оказалось непонятным. Я помню в старинных зданиях устраивались специальные щели, через которые поступал горячий воздух от печки.

Конечно, если сравнить теплый пол на воде с воздушным, то получается, что первый вариант очень проблемный и требует различных мероприятий по эксплуатации теплого пола. В частности нужно менять воду раз в год, чтобы трубы не забивались. А еще нельзя использовать воду из-под крана, потому что в этом случае трубы могут испортиться.

А воздушные теплые полы не требуют стольких проблем. Достаточно просто выбрать вид топлива (оптимальнее газ, потому что он дешевле, а по сравнению с дровами проще в использовании), затем установить особую систему, которая будет подавать горячий воздух в подпол. Но считается, что воздушные теплые полы не перспективны, потому что обогреть теплым воздухом помещение достаточно сложно. Почему сложно? Потому что воздух быстро остывает, а для использования теплого пола нужно постоянно топить печь и должно быть особое напольное покрытие. Например, теплый пол под паркет нельзя упрятать, потому что паркет просто не пропустит тепло наверх в помещение. Можно использовать теплый пол под линолеум, но тоже вероятность нагревания помещения будет мала. Какое же напольное покрытие будет лучше всего? Скорее всего нужно будет выбрать теплый пол под кафель и тогда можно будет сделать пол наиболее прогретым, да и помещение будет отлично прогрето. В любом случае получается, что воздушный теплый пол устанавливать нужно только в том случае, если другие виды отопления не доступны.

Что касается советов по теплому полу, то я не нашла ни одного по воздушному. Это немного странно, потому что должны быть какие-то сведения о них, но как оказалось, их нет. Это объясняется тем, что такие полы не востребованы из-за низкой теплопроводности.

Я точно решила, что такие полы нам не подойдут, поскольку будут затраты на газ, но в большей степени не продуктивные.

Когда я рассказала мужу об этом, то он тоже согласился со мной и мы решили остановиться на теплых полах проверенного качества.

Также мы решили не откладывать выбор производителя теплого пола и согласиться с услугами одного из них. Но мы понимали, что нужно еще подобрать и напольное покрытие, потому что паркет придется, к сожалению, менять.

Итак, решено, завтра после обеда я поеду на фирму, которая расположена недалеко от нашего дома, и попробую разузнать побольше о теплых полах, а с малышом посидит моя мама.

5 способов, как сделать правильно своими руками

На чтение 8 мин. Обновлено

Фото — Водяной тёплый пол в доме

В погоне за комфортом, большинство владельцев частных домов или квартир, устанавливают тёплые полы.

Однако стоит заметить, что в случае наличия воздуха в конструкции (если его не стравить), качество работы всей системы существенно снижается. Кроме того, это приводит к выходу из строя оборудования, стоимость которого достаточно высока.

Чтобы избежать данных проблем и дополнительных финансовых трат, следует знать, как спустить воздух с тёплых полов.

Причины возникновения воздуха

Главная причина, из-за которой происходит завоздушивание водяных контуров — нарушения при составлении проекта; при проведении монтажных работах; вследствие эксплуатации пола.

Скопление воздушных масс в змеевике бывает вызвано:

  1. Неточным вычислением тепловой нагрузки;
  2. Ошибками сделанными при расчёте размера и количества петель, а также диаметра труб;
  3. Неправильным выбором насоса, предохранительных и регулирующих комплектующих;
  4. Укладкой магистрали с большим количеством перепадов по высоте;
  5. Не качественным материалом;
  6. Плохим монтажом — отсутствие герметичности стыков и резьбовых соединений;
  7. Нарушениями правил при первом запуске пола;
  8. Несоблюдением температурного уровня при эксплуатировании;
  9. Разгерметизацией трубопровода при поломке или наличии дефекта;
  10. Нарушением циркуляции жидкости в контуре, которое вызвано снижением напора из-за неисправности насоса;
  11.  Поломкой автоматического воздухоотводчика, а также предохранительного и запорного клапана;
  12.  Выделением газов при нагреве теплоносителя, которые содержатся в нём.

Важно! Прежде, чем осуществлять первый запуск устройства следует выгнать воздух из контуров тёплого пола.

Чем грозит появление воздушных пробок

При наличии пустот в трубах, греть пол будет менее эффективно. Если не прокачивать трубопровод, то пустотные участки будут увеличиваться и приведут к снижению давления.

 В зависимости от конструктивных особенностей устройства, завоздушенность может привести:

  • к замораживанию труб в угловых комнатах — при обустройстве полов от центрального отопления;
  • к полному или частичному прекращению обогрева — при наличии нагревательных гидрополов и радиаторного отопления работающих от центрального отопления всего дома расположенных в подвале;
  • к частичному или полному прекращению обогрева, возникновению аварийных остановок котла и заморозки СО — при полах, работающих от автономной нагревательной системы;
  • к полной или частичной остановке обогрева, а так же к частым перебоям в работе котла — если в доме имеются тёплые полы и радиаторные приборы, которые работают от индивидуального отопительного источника.

К сведению! Беря во внимание все особенности конструкции: количество петлей в помещении, наличие отдельной разводки для каждой комнаты, можно с уверенностью сказать, что полное прекращение циркуляции в трубопроводе не может произойти.

Только при закупорке пробками одновременно всех петель контура, вода прекратит двигаться по магистрали по всем комнатам и этажам дома, вследствие чего все отопление перестанет функционировать.

Виды воздухоотводчиков

Чтобы стравить воздух из тёплого пола, чаще используются отводчики, которые бывают ручными и автоматическими.

Устройства ручного действия в основном ставятся на теплообменниках, а автоматические на верхнем участке коллектора или трубопровода.

Автоматические модели

Данные приборы выпускают как отечественные, так и зарубежные производители, и каждый вид имеет свои особенности в конструкции — это зависит от марки. Устройства бывают:

  1. С отражающей пластиной внутри корпуса — она устанавливается у входа в рабочую камеру, и предназначена для защиты внутренних деталей от гидроударов.
  2. С пружинным отсекающим клапаном, который оснащён воздухоотводчиком, через него можно стравлять воздух.
  3. С боковыми резьбовыми патрубками.
  4. Сепараторы микропузырьков — устанавливаются в трубопроводе на два входных патрубка. Жидкость, проходя через трубку с медной сеткой, образует водяной вихрь, он притормаживает воздух и направляет его вверх. После чего, происходит выпуск воздушных пузырьков через автоматический клапан.
  5. С кулисным механизмом — в их камере размещён пластиковый поплавок, связанный с запорной спускной иглой. Когда он опускается в завоздушенную среду, при помощи иглы происходит открывание спускового отверстия для выхода воздушных потоков.
Фото — Автоматический воздухоотводчик

Ручные

Фото — Кран Маевского

Ручные устройства — это краны Маевского. Конструкция простая, поэтому наиболее часто устанавливаются в отоплении. Механический воздушник при эксплуатации хорошо герметизирует выход из корпуса.

При необходимости удаления воздуха вентиль поворачивается на несколько оборотов, в результате чего начинается процесс развоздушки.

Как самостоятельно стравить воздух

Прокачать водяной пол — это несложно, данную процедуру под силу произвести самостоятельно.

Однако стоит заметить, что в зависимости от конструкции сооружения, процесс отвода воздушного потока из труб различается.

Как стравить  воздух с контура, функционирующего от циркуляционного насоса

Чтобы прогнать воздух из полового контура, оснащённого насосом, требуется выполнить действия в следующей последовательности:

  • Нужно закрыть на коллекторе расходомеры ведущие ко всем петлям.
Фото — Перекрываются расходомеры на коллекторе
  • Развоздушить циркуляционный насос.
  • Открыть шаровой или кран Маевского на гребёнке, и одну петлю пола.
Фото — Открывается кран Маевского

Процесс открытия крана Маевского — одной рукой держать белую часть вентиля, чтоб не болталась. Второй следует откручивать вентиль расположенный посредине.

  • Затем нужно включить циркуляционный насос на небольших оборотах. Давление должно превышать обычное на 20%.
Фото — Включается циркуляционный насос
  • Выключать насос и закрывать вентиль следует после того, как появится вода из воздухоотводчика.
Фото — Закрывается вентиль при появлении воды
  • Данную процедуру надо повторять неоднократно, с интервалом в несколько минут, пока не спустится весь воздух.
  • Такое действие нужно проводить с каждой петлёй. Процесс повторять на протяжении 2 — 3 дней, до полного стравливания воздуха.
  • Затем насос нужно включить на максимум, и произвести продувку всего трубопровода.
Фото — Продувается вся система

Только после полного стравливания воздушных масс, следует запускать нагревательный пол. В процессе работы, контур может снова завоздушиться, поэтому рекомендовано периодически продавливать воздух.

Стравить из самотечной системы

При наличии самотечной конструкции, в которой нет спусковых клапанов, возникает вопрос — как выгнать воздух из системы тёплого пола? Придётся ждать пока воздушные массы сами не выйдут через расширительный бак.

При этом устройство не должно работать и вода в нём должна быть охлаждённой. Процесс может занять несколько дней.

Фото — Выход воздуха из трубопровода через расширительный бак

Одним словом, чтобы стравить пузырьки воздуха из такой магистрали, требуется выключить котёл и мотор, и дать гидрополу остыть.

Как стравить воздух с помощью автоматических отводчиков

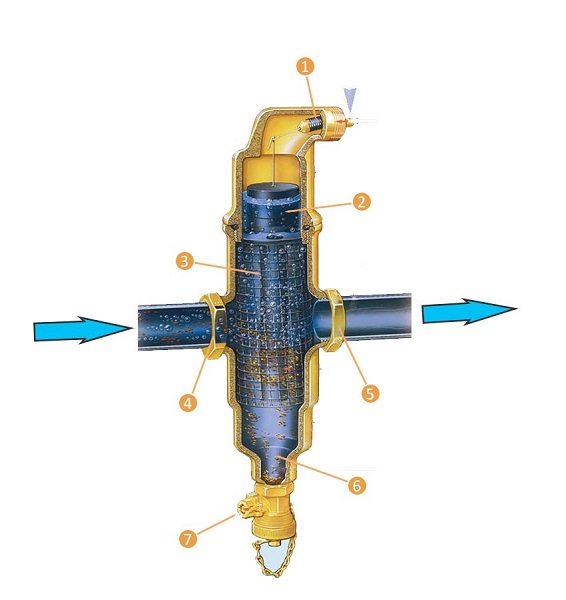

Фото — Выгон воздуха из тёплого пола через сепаратор

В настоящее время есть специальные отводчики или сепараторы, которые автоматически выгоняют  воздушные массы из контура.

С их помощью легко стравить пробки, при этом они не нуждаются в проведении специальных работ по обслуживанию и уходу.

Устанавливать автоматические отводчики следует на самом высоком месте отопительного трубопровода, потому что именно там скапливается воздух.

Их нет необходимости включать в группу безопасности, так как там не бывает сосредоточения воздушных масс.

Выгоняем воздуха при помощи сильного напора воды

Большим напором воды стравить воздух теоретически можно, но сделать это достаточно сложно. Потребуется мощный насос, с давлением больше 2 атмосфер, чтобы продувать трубы.

Но устранять пробки таким методом можно только из открытой системы, с небольшим количеством ветвей. Кроме того, данный способ приводит к переливанию расширительного бочка. Поэтому, пользоваться им советуют лишь при наличии опыта проведения аналогичных работ.

Продавливание пробок сливом воды

Этот способ рекомендовано применять, если будет воздушить самотечная конструкция. Производится слив большого количества воды снизу, и одновременно осуществляется заливка сверху.

Таким способом можно стравить пробки. Они сдвигаются, разбиваются и выдавливаются из трубопровода.

Как не допустить возникновения воздушных пробок?

Основной недостаток водяных полов — образование воздушных пробок, в остальном они имеют отличные эксплуатационные характеристики и просты в пользовании.

Даже несмотря на правильность произведённых монтажных работ, водяная система может завоздушивать в процессе эксплуатации. Чтобы не допустить этого, необходимо придерживаться следующих правил:

  • проводить регулярный профилактический осмотр конструкции на предмет наличия дефектов и протечки;
  • осуществлять контроль за уровнем температуры и давления теплоносителя, так как резкие скачки приводят к закупорке труб;
  • периодически проводить прокачку воздуха в корпусе насоса и коллектора;
  • если вы не можете провести обслуживание устройства или замену вышедшего из строя оборудования самостоятельно, следует приглашать специалистов;
  • устанавливать циркуляционный насос только на подачу воды, это исключит проникновение воздуха в трубопровод по вине насоса;
  • монтировать на обратном шланге перед коллектором сепаратор, с его помощью можно будет выгнать воздух;
  • не следует спускать теплоноситель из трубопровода гидропола, так как небольшие воздушные закупорки можно легко удалить при помощи сепаратора или коллекторных клапанов;
  • для настроя коллектора лучше пригласить мастера.

К сведению! Если применяется циркуляционный насос, то его рекомендовано подключать к источнику бесперебойного питания, в этом случаи поток воды в петлях пола будет неизменным.

Советы и рекомендации

Как известно, чем оборудование сложней, тем больше его стоимость, при этом такое устройство является менее надёжным. Поэтому, чтобы гидропол работал исправно, нужно покупать и устанавливать комплектующие высокого качества.

Сегодня на рынке огромный ассортимент комплектов для обустройства водяных полов. При выборе следует внимательно ознакомиться с их характеристиками и  особенностями.

Можно использовать устройство с механическим приводом, которое имеет приемлемую цену. Кроме того, функционирование отработано многолетней практикой, поэтому ломается редко. Приборы с сероприводом дороже, да и элементов, которые могут выйти из строя, в такой конструкции больше.

Фото — Коллектор для тёплого пола с сероприводом

Выбирая устройство для спуска воздуха, специалисты рекомендуют обращать внимание на краны Маевского — они надёжны, долговечны и не нуждаются в регулировке.

Автоматические приборы имеют более сложную конструкцию и по цене дороже. Помимо этого, они приходят в негодность при загрязнении.

Как видите, воздушные пробки приводят к сбою в работе, однако эту проблему легко решить. Главное вовремя стравить воздух из трубопровода, а делать это необходимо правильно и регулярно.

Видео пособия

Как спустить воздух из теплых полов самостоятельное решение проблемы

Последствия воздушных пробок

Возможные последствия зависят от объекта монтажа, а также конструктивных особенностей системы отопления.

  • Тёплые полы от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева, возможно замораживание трубопроводов в угловых помещениях;
  • Дома с тёплыми полами и отопительными приборами от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева полов;
  • Тёплые полы от индивидуального источника отопления: частичное либо полное прекращение нагрева, возможна аварийная остановка котла и заморозка системы отопления;
  • Дома с тёплыми полами и отопительными приборами от индивидуального источника отопления: частичное либо полное прекращение нагрева полов, частые остановки котла.

Учитывая специфическую конструкцию системы отопления «теплый пол», а именно: наличие в зависимости от площади одного или нескольких водяных контуров на помещение и отдельной разводки на каждую комнату, полное прекращение циркуляции практически невозможно.

Лишь в случае возникновения воздушных пробок сразу на всех горизонтальных ветвях во всех помещениях прекратится движение теплоносителя и функционирование системы.

Причины образования воздушных пробок

В профилактических мерах рекомендуется перед началом запуска отопительной системы проводить удаление воздушных пробок. Скапливаются пузырьки, как правило, в наивысших точках системы, коими выступают распределительные коллекторы. Удаление из них воздушных пробок не представит особого труда.

Для успеха операции необходимо проявить терпение, иной раз до нескольких дней, особенно, в случае проникновения воздуха в трубы контуров, а потому проводить развоздушивание необходимо минимум за неделю — дня четыре до планируемого запуска теплого пола. Рекомендуется и по окончании работы системы, перед ее отключением на летний период, на несколько дней перевести в минимальный режим, после чего спустить воздух.

Для того чтобы знать как выгнать воздух из теплого водяного пола, необходимо рассмотреть распространенные причинные его проникновения в систему.

Проникновение может быть обусловлено рядом факторов, среди которых наиболее распространенными являются следующие:

  • резкое понижение давления в том или иной отопительном контуре или слишком сильный нагрев теплоносителя;
  • технологические причины, заключающиеся в снижении степени герметичности соединений и образованию протечек, что, в свою очередь, ведет к образованию воздушных пробок; это может быть нарушение технологии монтажа системы теплого водяного пола (уклон у расположении труб, неровность поверхности, на которую укладываются трубы, ошибки в монтаже коллектора, отсутствие на распредколлекторе кранов для автоматического сброса давления;
  • первый запуск отопления, производимый без предварительной прокачки воздуха.

Перед тем как развоздушить теплый водяной пол при первом запуске системы, теплоноситель не стоит подогревать, так как подобное положение дел вытечет в образование множества мелких пузырьков с из разносу по всей системе.

Выгоняем воздух

Общеизвестен факт, что воздух в системах отопления скапливается в верхних точках системы. У систем теплого пола — это коллекторная гребёнка, где и устанавливаются устройства для сброса воздуха (краны Маевского, автоматические воздухоотводчики или обычные шаровые краны).

Как спустить воздух из теплых полов самостоятельное решение проблемы Кран Маевского, установленный на коллекторе теплого пола.

Для удаления воздуха из системы тёплых полов необходимо выполнить в определённой последовательности следующие действия:

  1. Перекрыть на коллекторе все горизонтальные ветви.
  2. Удалить воздух из корпуса циркуляционного насоса.
  3. Открыть кран Маевского или шаровый кран на гребёнке (в случае отсутствия автоматических устройств).
  4. Открыть первый водяной контур, запустить насос, установив на регуляторе минимальную производительность.
  5. Дождавшись появления воды из воздухоотводного устройства прокачиваемой ветви, перекрыть кран и отключить насос.
  6. С интервалом 5 — 6 мин повторить операцию несколько раз до полного удаления воздуха.
  7. Аналогичным образом проделать все операции с остальными контурами.
  8. Затем переключив насос на максимальную производительность, прокачать всю систему в целом, периодически сбрасывая воздух.
  9. Учитывая вероятность образования новых пробок при последующем прогреве системы, необходимо вновь произвести сброс воздуха.

При применении в качестве оборудования для удаления воздуха автоматических отводчиков газа или сепараторов никаких дополнительных средств не нужно. Необходимо помнить, что при увеличении сложности и количества применяемого оборудования возрастает стоимость, также снижается надёжность системы в целом.

Чем ниже степень автоматизации процесса, тем выше работоспособность тёплых полов. Регулируемые вентили коллектора с механическим приводом, краны Маевского легко обслужить или заменить своими руками.

Ремонт более сложного оборудования с сервоприводами и блоками автоматики требует участия специалистов. Кроме того, автоматические воздухоотводчики, эффективно удаляя воздушные пробки, не всегда позволяют сразу обнаружить нарушения герметичности системы.

Ошибки при монтаже водяного теплого пола. Мифы.

Самый распространенный миф, что невозможно отопить здание только теплыми полами – обязательно нужно ставить радиаторы. Потому что теплые полы не способны прогреть здание.

Ошибка номер 1.

На мой взгляд, самая грубая ошибка при монтаже любой системы отопления — это отсутствие расчета тепловых потерь здания. Когда не считают тепловые потери, то можно сказать система отопления делается на глаз.

На глаз подбираются радиаторы, обычно их подбирают по размеру окна или из расчета 1 секция на 10 квадратных метров, если используются секционные радиаторы. На глаз делаются теплые полы. Или лепят радиаторы в помещениях с теплыми полами «на всякий случай».

Если общаетесь с таким монтажником — гоните его в шею. На выходе получите либо не рабочую систему, либо потратите лишние деньги на строительстве системы отопления. Потому что монтажник за ваши деньги подстраховался и напихал лишних тепловых приборов.

Или наоборот — установил тепловые приборы малой мощности. В любом случае — это потери.

Как лучше выгнать воздух из водяного теплого пола своими руками

устранение завоздушивания системы теплого пола


Правильный монтаж теплых полов, еще не гарантия безотказной эксплуатации системы отопления в зимнее время. При первом запуске водяного контура необходимо позаботиться о том, чтобы в трубе не осталось воздушных пробок. Сделать это достаточно проблематично.

Даже профессиональные монтажники не всегда знают, как выгнать воздух из теплого пола, оставляя решение этой задачи на самих хозяев квартиры.

Причины воздушных пробок в водяных полах

Завоздушивание водяного тёплого пола происходит по нескольким причинам:

  • Нарушения рекомендаций относительно эксплуатации – резкое снижение давления в контуре отопления, чрезмерный нагрев теплоносителя приводит к появлению пробок.
  • Технические проблемы – отсутствие герметичности соединений, наличие протечек приводят к образованию пробок в системе. Одной из основных причин завоздушивания остаются нарушения монтажа водяного контура. К ошибкам относится: укладка трубы под уклоном, наличие бугров в месте прохождения трубопровода, неправильный монтаж коллектора, отсутствие кранов для автоматического сброса давления.
  • Нарушения, связанные с первым запуском отопления – согласно инструкции, перед началом эксплуатации водяного контура необходимо прокачать воздух. Так прокачка кропотливый и длительный процесс, некоторые бригады попросту оставляют выполнение обслуживания на самого заказчика.

Перед первым запуском отопления крайне важно осуществить выпуск воздуха из труб теплого пола, еще до нагрева теплоносителя.

Чем опасно завоздушивание тёплого пола

Традиционная система отопления в доме продолжает работать даже в тех случаях, когда циркуляция теплоносителя затруднена по причине появления воздушных масс в радиаторах, теплоноситель проходит через перемычку.

Полы при возникновении прослоек воздуха полностью перестают работать и нагревать помещение. Остановка нагрева связана с особенностью конструкции и небольшой толщины труб, используемых для нагрева помещения.

Хотя спустить воздух можно и после начала эксплуатации, легче всего выполнить эту операцию еще до начала отопительного сезона. После будет необходимо следить, чтобы пробки не появились снова.

равномерная работа водяного пола

Советы специалиста по удалению воздуха из водяного пола

На самом деле, выполнить удаление воздуха из системы теплых водяных полов своими руками, достаточно просто. Для удаления потребуется запастись терпением и последовательно выполнять рекомендации специалистов.

  • На коллекторе перекрываются все водяные контуры кроме одного.
  • На малых оборотах включается циркуляционный насос. Создается давление, превышающее обычное на 15-20%. Дается время, чтобы воздушные массы полностью вышли из системы. Операцию последовательно проводят для каждого контура, подключенного к коллектору.
  • Процесс периодически повторяют в течение 2-3 дней до полного устранения воздушных прослоек.
  • Только после того как были удалены воздушные прослойки в трубах отопления, включают нагрев теплоносителя.

В последнее время появились специальные сепараторы. Функция сепаратора заключается в автоматическом удалении воздушных масс из системы. Отвод воздуха сепаратором осуществляется автоматически, что увеличивает комфорт от эксплуатации теплых полов.

Как не допустить попадания воздуха в систему полов

Несмотря на выполнение всех рекомендаций, относительно грамотного монтажа и укладки трубы теплого пола, существует вероятность дальнейшего завоздушивания системы в процессе эксплуатации.

Как предотвратить образование воздушных пробок?

  • настройка коллекторной группы Циркуляционный насос устанавливается исключительно на подачу теплоносителя. Решение позволяет исключить попадание воздушных масс, по вине циркуляционного оборудования.
  • Чтобы стравить воздух, прежде чем появились пробки, на обратке перед коллектором монтируют сепаратор.
  • Крайне важно избежать резкого понижения давления в трубопроводе или изменения температуры нагрева теплоносителя. Если используется циркуляционный насос, его следует подключить к ИБП. Так циркуляция теплоносителя и давление в системе останется неизменным даже при отключении электроэнергии.
  • Не рекомендуется спускать воду из контура. Со временем мелкие воздушные пробки, полностью удаляются из труб отопления с помощью сепаратора или клапанов, находящихся на коллекторе.
  • Рекомендуется выполнить подключение водяного теплого пола с одновременным выпуском воздуха из системы. При условии грамотного выполнения советов, находящихся в предыдущем подзаголовке, можно самостоятельно удалить пробки перед началом отопительного сезона. После проведения любых ремонтных работ потребует повторить процесс заново.


Главным минусом водяных теплых полов остается их чувствительность к появлению пробок. Во всем остальном конструкцию отопления данного типа отличают: простота эксплуатации, хорошие технические характеристики при низких затратах на нагрев теплоносителя.

Выгоняем воздух из водяного теплого пола правильно



Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезонаПроверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Как появляются проблемы



В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

  • Замена кранов, других элементов системы;
  • Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
  • Прокладка трассы трубопровода с большими перепадами по высоте;
  • Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
  • Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
  • Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
  • При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановленияПри недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибовВ теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Автоматизированная система регулировкиАвтоматизированная система регулировки

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Может быть интересно

Ниже приведена стандартная последовательность правильных действий:

  • Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
  • Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
  • Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
  • После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
  • Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
  • Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.
Типовой насос с красной рукояткой регулировки скорости вращения валаТиповой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянииКран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газовАвтоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

  • Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
  • В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
  • Далее поплавок поднимается в исходное положение, цикл повторяется снова.
  • В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.
СепараторСепаратор

Более эффективно выполняет аналогичные функции такое устройство:

  • Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
  • В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
  • Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
  • Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Видео

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.



Теплые полы с воздушными трубами

Системы лучистого отопления сейчас очень распространены для бетонных полов, поскольку они обеспечивают очень сбалансированное и комфортное распределение тепла. Эти системы чаще всего являются гидронными, то есть нагретая жидкость перекачивается через трубы в бетон, которые затем излучают это тепло в дом.

Гидравлические излучающие трубки для пола без плиты © Ecohome


Видеоруководство по установке трубопровода для пола с жидкостным лучистым подогревом можно посмотреть ЗДЕСЬ

Кроме того, вы можете обогреть пол с помощью электрических проводов, и это часто является наиболее доступным послепродажным решением для более счастливых ног.Даже в новых домах с принудительным воздушным отоплением коврики с электрическим подогревом иногда устанавливают под плиткой на полу в ванных комнатах для дополнительного комфорта. То, чего вы не видите, так это полы с подогревом воздуха.

Электрический провод излучающий теплый пол © Ecohome


Как заставить работать полы с воздушным подогревом:

С тех пор, как в домах были внедрены первые системы воздушного отопления, предпринимались попытки распределить это тепло через системы полов, но зачастую они терпели неудачу.Наиболее проблемными из них были попытки утеплить бетонные полы стандартными металлическими воздуховодами от печей с приточным воздухом.

Обрушившийся воздуховод © Inspectapedia

Заливка воздуховодов в бетон, которые не должны были выдерживать нагрузку, часто приводила к их разрушению, что приводило к полной неэффективности системы отопления. Не разрушившиеся воздуховоды рисковали заполниться водой или, по крайней мере, влагой.Это приводило к коррозии и засорению, поэтому даже системы, которые работали вначале, подвергались риску короткого срока службы.

Корродированный воздуховод © Inspectapedia


Для систем, которые действительно работали, и в то время, когда они работали, они могли бы предложить хоть какой-то успех в обогреве полов, но это вызвало проблемы с качеством воздуха. Эти импровизированные системы подогрева пола работали так же, как и любые другие системы с принудительным воздуховодом, где воздух из дома циркулировал через вентиляционные отверстия и возвращался холодный воздух.

Циркуляция воздуха из дома через эти напольные каналы привела к тому, что обычная пыль и мусор, которые можно найти в любом доме, скапливались в этих напольных каналах, а со временем образовалось скопление органических веществ.

Изображение корродированного вентиляционного отверстия через Inspectapedia


Летом, когда системы не работали, пыльные воздуховоды, встроенные в прохладные влажные бетонные полы, создавали идеальную среду для развития плесени.Осенью, когда системы были снова активированы, воздух, циркулирующий через грязные и заплесневелые воздуховоды, распространял бы твердые частицы и споры плесени по всему дому. Информацию о важности качества воздуха в доме и о том, как его улучшить с помощью систем вентиляции ERV и HRV, см. ЗДЕСЬ.

Во время инспекций с помощью телекамер с дистанционным управлением были сделаны еще менее интересные открытия, включая змей, насекомых, мертвых грызунов и их экскременты. Если вы действительно хотите , вы можете прочитать об этом здесь.

Как можно исправить эти недостатки:

  • Сделайте это герметичной замкнутой системой, чтобы воздух в системе отопления не обменивался с воздухом в доме.
  • Установите нержавеющий воздуховод.
  • Выдержите бетон от влаги перед активацией системы.

Компания Legalett, возникшая несколько десятилетий назад в Швеции, теперь производит и продает системы теплых полов по всей Северной Америке. Это единственная известная нам компания, которая предоставляет эту систему; Если кто-то знает других, сообщите нам об этом в разделе комментариев внизу.

Почему система лучистого пола Legalett работает:

Системы лучистого теплого пола Legalett полностью залиты бетоном, включая коробку обогревателя. Это система с замкнутым контуром, в которой воздух проходит через 2- или 4-дюймовые трубы из ПВХ (которые не вызывают коррозии), так что пыль из воздуха в доме не попадает в систему. Здесь нет открытых форточок, поэтому нет точки доступа для грызунов и насекомых.

После заливки бетона Legalett требует, чтобы полы были выдержаны с помощью строительного обогревателя под открытым небом (входит в комплект поставки системы), который поддерживает температуру 28 ° C в течение 3 недель, прежде чем будут установлены постоянные обогреватели.Это удаляет влагу из бетона и предотвращает коррозию металлических компонентов в корпусе нагревателя.

Преимущества лучистых полов с воздушным отоплением перед водяными:

    Нагревательные элементы
  • Legalett встраиваются в пол вместе с трубами, поэтому им не требуется стена в механическом помещении для размещения котлов и коллекторов. Доступ к блокам осуществляется через небольшой люк, заподлицо с бетоном, и их можно разместить в любом месте дома - в механическом помещении, под приборами или в шкафу.
  • Металлическая рама коробки жестко смонтирована и встроена в бетон для размещения нагревательных элементов, сами нагревательные блоки подключаются непосредственно к корпусу, чтобы их можно было легко снять для обслуживания.
  • В нагревателях
  • используются стандартные детали, поэтому в долгосрочной перспективе, когда истечет гарантия, блоки можно будет легко снять и отремонтировать в любой мастерской по ремонту электроники с использованием общедоступных деталей.
  • Первые 10-12% мощности каждой зоны полностью изолированы, вторые 10-12% - полуизолированы - это заставляет самый горячий воздух двигаться дальше по трубам, чтобы более равномерно распределять тепло по полу.
  • Поскольку система полностью встроена в пол, тепло также полностью удерживается в полу, поэтому в механическом помещении не происходит накопления тепла, как это обычно бывает с жидкостными системами.
  • Воздух с меньшей производительностью, чем вода, должен удерживать тепло, что снижает риск перегрева.
  • При установке гидравлической системы трубок необходимо проявлять особую осторожность, поскольку случайное протыкание трубы приведет к неэффективности системы. Система трубок с воздушным обогревом не находится под давлением, и жидкость не вытекает, поэтому случайное попадание винта в воздушную трубку не имеет значения.
  • Каждая система и компоновка зон спроектированы по индивидуальному заказу для равномерного отвода тепла. Предоставляется подробный список разрезов и инструкции, что делает установку простой и быстрой.
  • Системы
  • могут использоваться вместе с тепловыми солнечными воздухонагревателями, которые менее опасны (и дешевле), чем тепловые солнечные водонагреватели.

Изоляция воздушных трубок возле выхода из нагревательной коробки для лучшего распределения тепла © Ecohome


Может ли теплый пол обеспечить дом всем необходимым теплом?

Теоретически да, но он не будет соответствовать требованиям Строительных норм Канады.Согласно нормам, вентиляционный воздух не может поступать в здание при температуре ниже 17 ° C на уровне пола и не ниже 13 ° C из вентиляционных отверстий, расположенных высоко на стенах или потолке. Из-за этого каждая полностью канальная система вентиляции в доме с любым типом лучистого тепла потребует дополнительного отопления для нагрева вентиляционного воздуха до температуры окружающей среды.

Стоит отметить: это требование в кодексе не имеет ничего общего с тем, способна ли система отопления обеспечивать полную тепловую нагрузку здания, это просто о комфорте и обеспечении того, чтобы мы не получали травм от ходьбы. мимо вентиляционного отверстия, доставляющего воздух с леденящей до костей температурой 16 ° C.

В традиционных системах отопления, таких как печи с принудительной подачей воздуха, вентиляционный воздух обычно смешивается с уже нагретым воздухом в помещении для достижения указанных выше температур. Поскольку эта опция недоступна для систем лучистого отопления, для вентиляции необходимо использовать подогреватель. Большинство систем HVAC предлагают это, и это не дорогая модернизация.

Могут ли теплые полы с воздушным обогревом обеспечивать достаточно тепла?

Да, могут. Хотя правда, что вода может переносить гораздо больше тепла, чем воздух, это не значит, что ее недостаточно.Реактивный двигатель Boeing может обеспечить большую мощность, чем 4-цилиндровый двигатель Toyota, но если бы вы покупали Toyota и у вас был выбор между этими двумя двигателями, что бы вы выбрали? Больше не всегда лучше. Любая система отопления дома должна быть спроектирована и рассчитана с учетом тепловой нагрузки конкретного здания.

В герметичном и хорошо изолированном бунгало, оборудованном ERV или HRV с встроенным подогревателем свежего воздуха (в соответствии с требованиями кодекса), система обогрева пола Legalett может обеспечить все дополнительное тепло, которое требуется зданию при нормальном использовании.Они обеспечили полную тепловую нагрузку (без учета подпитки) для зданий площадью до 35 000 квадратных футов.

Система подогрева пола - это только часть того, что предлагает компания, они поставляют инженерные комплекты плит перекрытия и установили более 2 миллионов квадратных футов в Северной Америке.

2-дюймовые трубки с воздушным подогревом © Legalett


Отопление электричеством, но без пиковых тарифов:

Дополнительное преимущество, которое может быть реализовано с любым бетонным полом с подогревом (воздушным, электрическим или водяным), заключается в том, что сам пол действует как тепловая батарея.Нагретой бетонной плите потребуется много времени, чтобы остыть, достаточно долго, чтобы выдержать часы пик.

Полы можно держать на таймере, который может включаться не раньше 19:00 и снова выключаться к 7:00, чтобы избежать пикового дневного режима. Хорошо изолированный теплый бетонный пол может легко поддерживать тепло в доме в течение 12 часов, что позволяет отапливать дом электричеством по доступной цене в регионах с высокими пиковыми тарифами на электроэнергию без использования ископаемого топлива.

,Комплект для пола

с солнечным лучистым обогревом - плита на уровне поверхности для LEED, пассивный, ZNE

EcoHome находится в процессе строительства нашего следующего демонстрационного дома с низким энергопотреблением , и для этого мы заключили партнерские отношения с компанией, производящей неглубокие фундаменты с защитой от замерзания (плита на грунте), которые нагреваются воздухом, а не жидкостью. , У излучающих полов с воздушным обогревом есть много преимуществ по сравнению с водяными излучающими полами, но ни одно из них не превосходит способность нагнетать нагретый солнцем воздух в тепловую батарею, которая представляет собой бетонный пол.

Пассивная солнечная лучистая плита перекрытия с воздушным обогревом на комплекте для профилирования © Ecohome

Солнечные панели для воздушного отопления - это растущая тенденция в экологическом строительстве в Интернете, с одним заметным недостатком - выделяемое тепло трудно хранить или контролировать. Многие люди пользуются относительно простой и доступной природой солнечных панелей с воздушным обогревом (по сравнению с фотоэлектрическими панелями), чтобы использовать энергию солнца для обогрева гаражей и мастерских, но солнечное лучистое воздушное отопление еще не является жизнеспособным и надежным. вариант для сбалансированного отопления дома.До нынешнего момента ….

В поисках решения по аккумулированию тепла, которое позволило бы нам включить солнечно-воздушные нагревательные панели в нашу конструкцию «спроектированным» и надежным способом, мы обратились за проблемой к компании Legalett, производителю комплектов изоляционных бетонных форм для плит. почвы и обогреваемых воздухом лучистых полов, чтобы увидеть, могут ли высокоэффективные солнечные панели подавать воздух непосредственно в существующие внутрипольные воздуховоды. Они приветствовали этот вызов и спроектировали систему, которая будет основным источником тепла для нашего нового (как можно более близкого к нему) дома с нулевым энергопотреблением.Излишне говорить, что мы будем использовать высокоэффективную изоляцию и воздухонепроницаемую оболочку здания, как и при проектировании пассивного дома.

Существующий процесс лучистого напольного отопления Legalett состоит из замкнутой сети из 4-дюймовых труб, проходящих через бетон, с коробкой обогревателя, встроенной непосредственно в пол. В данном случае к этой системе добавлены 6-дюймовые трубы (видно на видео), которые будут подавать воздух к солнечным панелям на южной стене дома. Воздух, нагретый этими солнечными панелями зимой, когда угол наклона солнца ниже, будет подаваться в систему обогрева пола, что снизит потребность в энергии змеевика нагревателя.И наоборот, летом, если в доме нет необходимости в тепле, тепло отводится на воздухо-водяной теплообменник для нагрева бака с горячей водой. В результате получается экономия энергии; идеально подходит для проектов пассивных солнечных домов, ZNE, PNE, LEED и пассивных домов.

Пассивная плита пола с воздушным обогревом и лучистым солнечным излучением на воздуховодах из комплекта формы © Ecohome

Производство горячей воды с помощью солнечных батарей, когда отопление не требуется, также служит для защиты панелей от повреждений, которые могут возникнуть из-за перегрева летом.

Весной будет доставлен наш быстровозводимый дом с плотно уложенными целлюлозными стенами и установлен на перекрытии. Ниже приведено короткое видео о конструкции плиты пола с солнечным подогревом. Следите за новостями, чтобы узнать больше о доме, который будет установлен на нем!

Для получения дополнительной информации и видео по сборным инженерным изоляционным плитам по наборам форм для проблемных почв, таких как экспансивная глина, см. Здесь , чтобы узнать больше о сертификации пассивных домов, см. Здесь, из Руководства по экологическому строительству EcoHome

,

Как работают системы теплого пола

Материал

Если вы хотите приобрести электрическую или влажную систему, обратите особое внимание на материалы, из которых изготовлен провод или труба для теплого пола. Для электрических систем фторполимер - очень прочный материал, поэтому проволока прочная, но очень тонкая. Таким образом, лучшие системы электрического теплого пола изготавливаются из фторполимера. Что касается трубы, то обычно доступны 3 типа: PEX-a, PE-RT и PE-RT / AL / PE-RT.Мы рекомендуем трубу PEX-a, поскольку она гибкая, но прочная и устойчивая к перегибам.

Высокое качество нагревателя и трубы важно, так как оно дает уверенность в том, что система надежна и обеспечивает бесперебойный обогрев.

Гарантии

Несмотря на то, что полы с подогревом известны своей надежностью после установки системы, важно убедиться, что ваша система покрыта соответствующими гарантиями и гарантиями.

Если что-то пойдет не так во время установки и обогреватель будет поврежден, неоценимо получить новую систему для замены поврежденной.Мы предлагаем гарантию установки SAFETY Net ™ на все электрические системы Warmup. Если вы или ваш установщик случайно повредили систему обогрева во время установки, верните ее в Warmup, и мы бесплатно заменим ее на другой обогреватель той же марки и модели.

Кроме того, в Северной Америке мы даем пожизненную гарантию на подогревающий мат и системы напольного отопления DCM-PRO.

Поддержка

Даже если маловероятно, что у вас возникнут проблемы с вашей системой после того, как она будет установлена ​​на полу, вам следует при необходимости проверить наличие опоры.

Будь то поддержка установщиков на месте, помощь в настройке термостата или помощь в использовании системы, круглосуточная круглосуточная поддержка обеспечит душевное спокойствие. Это то, что мы предлагаем всем нашим клиентам, мы можем помочь в любое время суток и в любое время года по телефону +1 (888) 927-6333, если возникнут какие-либо проблемы.

,

Теплый пол - Варианты напольных покрытий

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в США благодаря своей рентабельности. Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Электрические и водяные системы лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления.Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

under-floor-heating-with-laminate under-floor-heating-with-laminate Системы лучистого отопления - отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления являются наиболее универсальными в установке. Свернутые кабели прикрепляются петлями с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов.Коврики могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые можно настроить на обогрев только пола для комфортного использования босиком в холодные дни, на повышение температуры в отдельной комнате или на обогрев всего дома.Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров в качестве экологически чистой альтернативы химическим веществам или соли и удобной для людей альтернативы изнурительной лопатой.

Гидравлическое лучистое отопление

Системы водного лучистого отопления обеспечивают циркуляцию нагретой воды по трубам, встроенным в бетонную плиту. Из-за характера установки это обычно делается во время строительства.Преимущество гидронной системы - выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего гидравлические системы используются для отопления всего дома, они могут быть установлены с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

с воздушным обогревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол. Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, и требует использования вторичного метода обогрева.

Варианты полов, совместимые с лучистым отоплением

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, проконсультируйтесь с профессионалом.Если вы устанавливаете лучистое тепло в новом доме, следует тщательно обдумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки. Большинство экспертов сходятся во мнении, что после того, как система водяного отопления установлена, необходимо включить отопление и поработать не менее 3-6 дней перед укладкой пола, чтобы вымыть влагу из бетона. Если самой плите меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол.Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Плитка из фарфора, керамики и камня

Плитка и камень - идеальные типы полов для использования с системой водяного отопления. Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковер - неплохой вариант напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла.В результате пальцы на ногах могут стать жареными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла - это тонкий ковер с низким ворсом, например берберский, и толстый коврик.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы убедиться, что нижележащая конструкция пола и бетон высохнут, чтобы свести к минимуму изменения, вызванные нагревом и влажностью, и избежать перекосов и трещин. Также важно учитывать клеящие вещества.Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старого линолеума шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем. Некачественный виниловый пол при нагревании может обесцвечиваться или выделять неприятный запах.

Дерево

Древесина имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда дело касается полов, особенно в местах с высокой влажностью. Для достижения наилучшего результата ищите высушенную в печи древесину, распиленную на четверть, а не на гладкую пилу. Пиломатериалы на четверть имеют тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации и растрескивания снижается. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к влажности в помещении. воздух.Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола непроста, но может дать теплые и красивые результаты. Всегда увеличивайте огонь постепенно, позволяя дереву приспособиться. Резкие перепады температуры могут вызвать повреждение конструкции пола.

Инженерная древесина твердых пород

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, - это полы из твердых пород древесины.Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП. Многослойная конструкция делает полы более стабильными по размерам и с меньшей вероятностью расширятся или сузятся при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород дерева будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли его использование на гарантию на продукт.

are you ready to make a solid choice? are you ready to make a solid choice? ,

Оставить комментарий

avatar
  Подписаться
Уведомление о
