Ограда домовладения – это «лицо» хозяев, показатель их статуса и вкуса, защита от пыли, проникновения злоумышленников и посторонних животных. Ворота создают у гостей первое впечатление о доме, потому им всегда придается особое значение.

Особенности

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

  • Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Надежность и долговечность при использовании.
  • Универсальность – применение практически во всех типах помещений и оград.
  • Многообразие вариантов конструкции, широкий размерный ряд.
  • Отсутствие обязательного бетонирования прилегающей территории.

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

Виды

Разновидностей распашных ворот сегодня насчитывается огромное множество, это объясняется бурным развитием строительных технологий, производством инновационных материалов с необходимыми техническими характеристиками, широким ассортиментом фактур и обширной цветовой палитрой, способной удовлетворить самый взыскательный вкус.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Разделяются они по количеству створок и бывают одностворчатые и двухстворчатые.

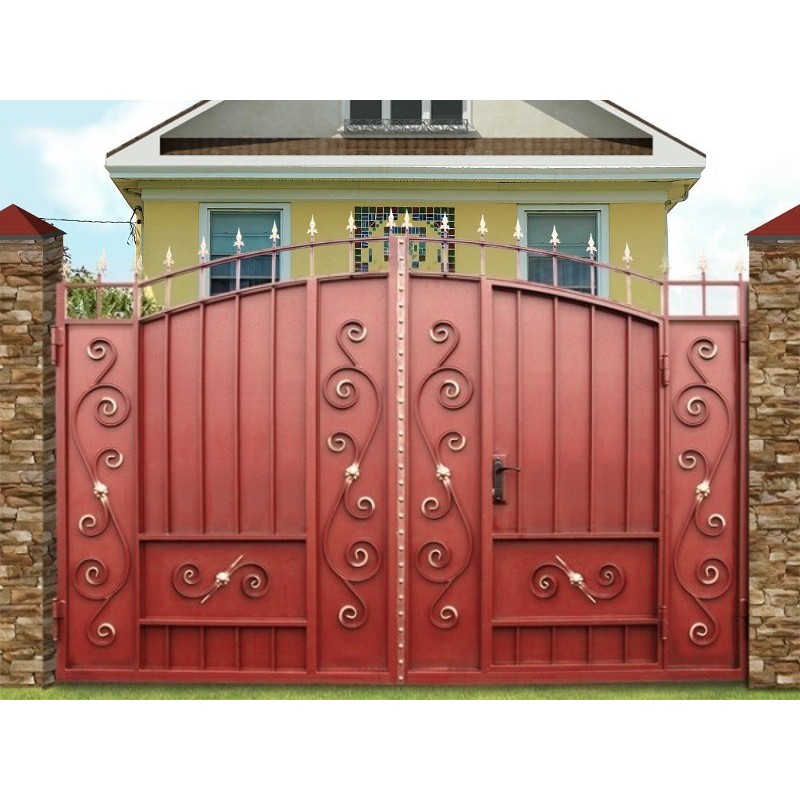

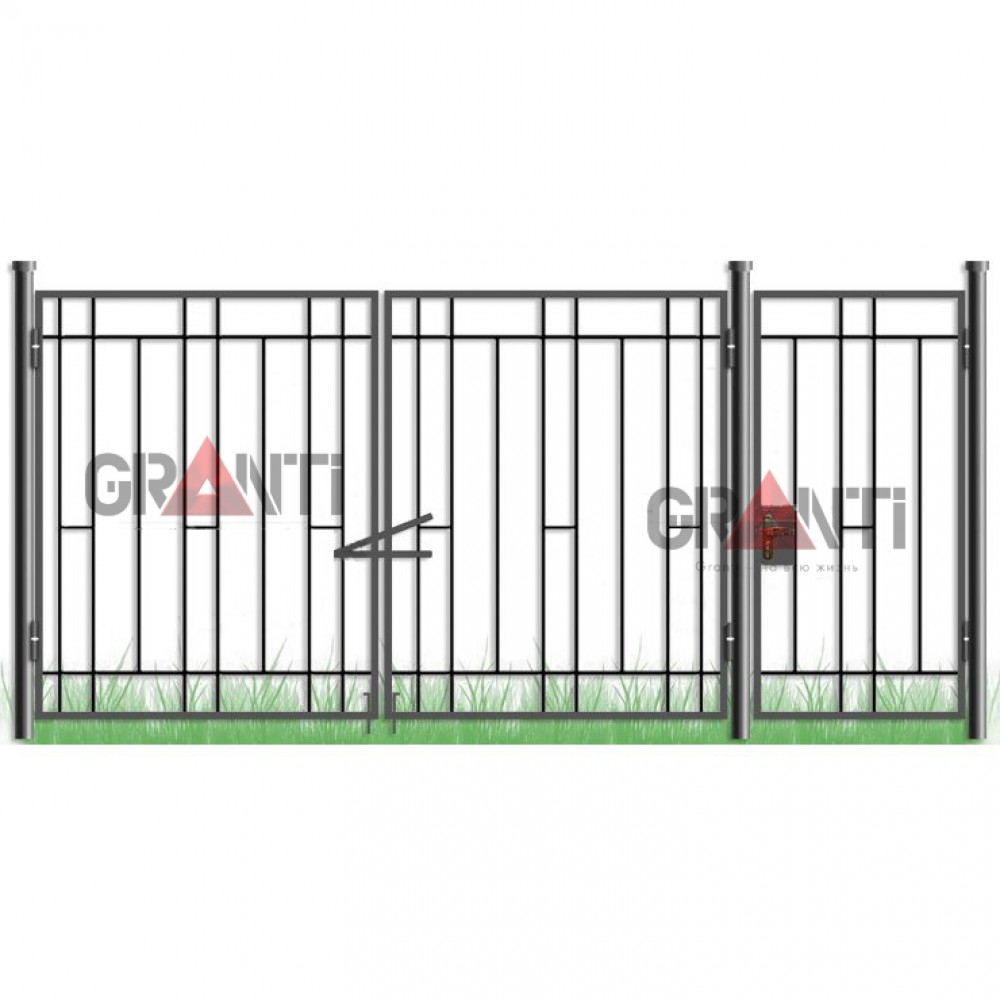

Могут быть и со встроенной в одну из створок калиткой, это экономит пространство в небольших помещениях (гаражах, небольших территориях).

Если проезд необходимо сделать широким, то используют складные ворота. Их складывающиеся пополам или гармошкой створки не загораживают территорию. Можно сделать складчатой и только одну из них.

По внешнему оформлению различают односторонние, декорированные только с лицевой стороны двери и двусторонние, имеющие две украшенные стороны.

По материалам изготовления ворота отличаются металлические, деревянные – тяжелые и основательные, из металлопрофиля, поликарбоната, сэндвич-панелей – более легкие.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Бывают прозрачные из кованых элементов либо из комбинаций различных материалов.

Современные въезды различаются по способу управления: механические, которые нужно открывать руками, и автоматические – с электроприводом, они позволяют водителю открывать и закрывать ворота, не выходя из автомобиля.

Любые распашные ворота, в том числе самодельные, можно оборудовать комплектом автоматизации.

По назначению и области применения различают ворота производственные, въездные, уличные, которые ограничивают проезд машин во дворы многоэтажных домов и обычно управляются автоматикой.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи На расположение въезда также влияют противопожарные нормативы и требования к безопасности.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

  • Назначение, место установки.
  • Тип управления – ручное или автоматическое.
  • Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
  • Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения. Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Деревянные ворота ставят обычно на частных участках и в загородных домовладениях.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.

Он обладает несомненными достоинствами:

  • Малый вес – важное свойство для работы автоматики.
  • Финансовая доступность.
  • Практичность и прочность профлиста благодаря профилированию и покрытию.
  • Легкость резки и монтажа, быстрая установка.
  • Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Возможны также комбинации различных материалов. Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Конструкции

Распашные ворота имеют очень простую конструкцию.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для них не нужен фундамент, как для откатных рулонных ворот, в которых есть ролики, колеса и направляющие. Возможны дополнительные детали, например, ворота в цеха стараются сделать утепленные, герметичные, поэтому крепят к створкам резиновый уплотнитель. На кирпичных столбах монтируют дополнительное освещение.

Все виды распашных ворот содержат следующие конструктивные элементы:

  • Опорные столбы. Для легких ворот и заборов возможен монтаж на винтовых сваях.
  • Петли, к которым крепятся створки. На тяжелых воротах используют цилиндрические петли, усиленные подшипниками, бывают и регулируемые.
  • Фиксаторы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ограничивают распахивание ворот и соединяют их в закрытом состоянии в одну линию, фиксаторы могут быть с пружиной или с амортизатором.
  • Запор, засов, замок, фиксирует створки в запертом состоянии.

Ворота открываются наружу при небольшой площади внутренней территории, тогда привод обязательно монтируется скрыто, под поверхностью земли, а оси створок должны быть длиннее, чтобы правильно закрепить приводные рычаги.

Если створки открываются внутрь, то рычаги могут крепиться прямо к полотну, а механизм – на стойку ворот.

Для перемещения створок необходимо свободное пространство с ровной поверхностью.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Также важна парусность, нагрузка ветра на створку. При высоких показателях парусности рекомендуются решетчатые створки, сквозь которые проходит воздух, и парусность тем самым снижается.

Чтобы открыть простые ворота, нужно выйти из автомобиля, затем открыть по очереди створки, заехать на территорию, опять выйти, закрыть створки. В дождь, ветер и снег выходить из машины и проделывать все это вручную долго и неприятно, поэтому ворота снабжаются комплектами приводов и автоматики к ним.

Механизмы открывания

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная, она недорогая, легко устанавливается и открывает створки наружу.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Рычажные механизмы возможно смонтировать под землей, однако в таком случае необходимо помещать их в металлическую коробку, бетонировать, защищать от попадания воды и промерзания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Рычаг находится снаружи.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

  • Дальность – до 30 метров, можно управлять из дома.
  • Открывание в течение 10-15 секунд после нажатия кнопки.
  • Простая, надежная и долговечная система.
  • Быстрая остановка привода в случае отказа или аварии.
  • Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

  • Принимающая антенна.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Сигнальная лампа.
  • Управляющий блок с электронной платой и реле.
  • Электромагнитный замок.
  • Фотоэлементы, датчики положения объекта, индукционные контуры.

Все провода и кабели изолируют металлическим гофрошлангом и прячут под слой бетона. Автоматику проверяют на срабатывание перед установкой. Блоки управления монтируют в специальные ниши в столбах или боксы.

Размеры

Правильное размещение и габариты, грамотный расчет и разметка, размеры и вес всей конструкции обеспечат безопасную и надежную эксплуатацию и долгий срок службы ворот.

При проектировании ограждения и выборе типа привода и автоматики очень важны размеры столбов и ширина въезда, расстояние от столба до полотна, толщина створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Все эти цифры должны быть четко указаны на чертеже. Необходимо разметить положение всех деталей, замков, механизмов.

Минимальная ширина ворот, достаточная для проезда любого вида транспорта, составляет 280 см. При расчетах следует учесть угол заезда транспорта. Если грузовой автомобиль не сможет заехать на территорию под прямым углом, ширину проезда необходимо увеличить в 1,2-1,5 раза. Следует также прибавить двойную толщину створок. Максимальная ширина может составить и 6 метров, для нее требуется усиление конструктива, мощная автоматика и привода.

Высота от земли до нижней кромки створок, чтобы они не застревали при движении, должна быть не менее 8-10 см. Высота ворот, равная 2 м, достаточна для проезда обычного легкового транспорта. Для производственных и цеховых ворот высота должна позволять проезд всех необходимых видов транспорта.

Сечение трубы усиления для опорных столбов – 80-100 м.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Профили для каркаса нужны диаметром от 2,5 до 4,5 см. Для диагонального или поперечного усиления жесткости понадобится профиль сечением 2-4 см.

Технические требования

Как и любые строительные работы, обустройство ограды и ворот производится строго по нормативам и правилам:

  • Ровная поверхность площадки по всему радиусу открывания, малейшее препятствие может привести к заклиниванию и поломке привода.
  • Ширина въезда и полотна створок должна быть достаточной для безопасного и свободного проезда транспорта. Для легковых это 3,5м, для грузовых рекомендуется 4 м.
  • Нормы пожарной безопасности требуют ширины ворот не менее 4 м, если дом расположен вдали от перекрестка.
  • Минимальная высота створок – 1,8 м.
  • Внешний вид и оформление должно гармонировать с общим видом улицы и дома.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Ворота должны быть оборудованы всеми необходимыми системами безопасности, предупреждающими знаками и табличками.

Устройства безопасности

Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.

Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.

Изготовление своими руками

Строительство ворот вполне возможно осуществить самостоятельно с применением необходимых инструментов и соблюдения технологии и сроков высыхания бетона.

Для самостоятельной работы понадобятся:

  • Бетономешалка, лопата;
  • Уровень, рулетка, маркер, угольник;
  • Болгарка, алмазные диски;
  • Сварочный аппарат;
  • Шуруповерт, саморезы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

При использовании распашных систем вся основная нагрузка приходится на несущие столбы. Чтобы придать конструкции жесткость и надежность, опоры усиливают стальной трубой и вкапывают в землю на глубину промерзания грунта примерно 1-1,5м. После разметки расположения опор, в этих точках копают яму глубиной 1, 5м и диаметром вдвое большим, чем сечение трубы. Далее на дно ямы высыпают песок и щебень, создавая так называемую подушку. Её высота равна 20 см.

Трубы должны быть защищены от коррозии, установлены в ямы, забетонированы. Бетон следует прикрыть полиэтиленовой пленкой и увлажнять каждый день во избежание растрескивания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Через неделю бетон наберет необходимую прочность и высохнет. При желании можно обложить столбы кирпичом, камнем.

К опоре привариваются горизонтальные закладные крепления для каркаса сверху, посередине и внизу столба.

Затем необходимо сделать каркас для створок и усилить их. Для этого понадобится профильная труба прямоугольной формы, обработанная составом от ржавчины. Согласно чертежу нужно разрезать трубу на куски с краями в 45 градусов, зачистить стыки. Детали рамы разложить ровно по чертежу и проверить углы и размеры, диагонали. Сварить все узлы сплошным герметичным соединением.

Перемычки привариваются по диагонали или горизонтально на расстоянии 50 см от верхнего и нижнего края полотна. Конструкция должна стать максимально жесткой.

Навешивание каркаса начинается с разметки положения петель.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Каркас необходимо приставить вертикально к несущему столбу и отметить точку крепления петли на расстоянии 25 см от краев створки. Нижнюю часть петли нужно приварить к основе, а верхнюю к каркасу. Теперь можно навешивать раму.

Обшивку полотна можно выполнить и до навешивания, можно и после. Например, профлист крепится саморезами с резиновыми прокладками или клепками. Облицовочные доски крепят к раме саморезами. Затем нужно установить задвижки, засовы, замки, отрегулировать ворота.

Следующий этап – установка автоматики. Ее также можно сделать самому, купив готовый комплект, а возможно изготовить из запчастей и комплектующих от бытовой техники, автомобилей, подручных материалов. Вначале нужно рассчитать расстояние между плоскостью полотна и внешним краем столба. Если оно превышает 150 мм, то применяют рычажный механизм, если нет – то линейный.

Например, для привода используют актуатор для спутниковых антенн, универсальные автомобильные стеклоподъемники, для управления – брелоки от сигнализации, пульты для электроники.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Редукторные электродвигатели и винтовые домкраты также будут полезны.

Для крепления механизмов сначала приваривают кронштейны, держатели приводов. Затем выдвигают рычаги максимально и крепят к столбам и к каркасу. После подключения электрических проводов проводят испытания рабочих систем на видные места согласно схеме, устанавливают сигнальные лампы и другие защитные устройства.

Полезные советы по монтажу распашных ворот своими руками вы найдете в следующем видео.

Примеры дизайна

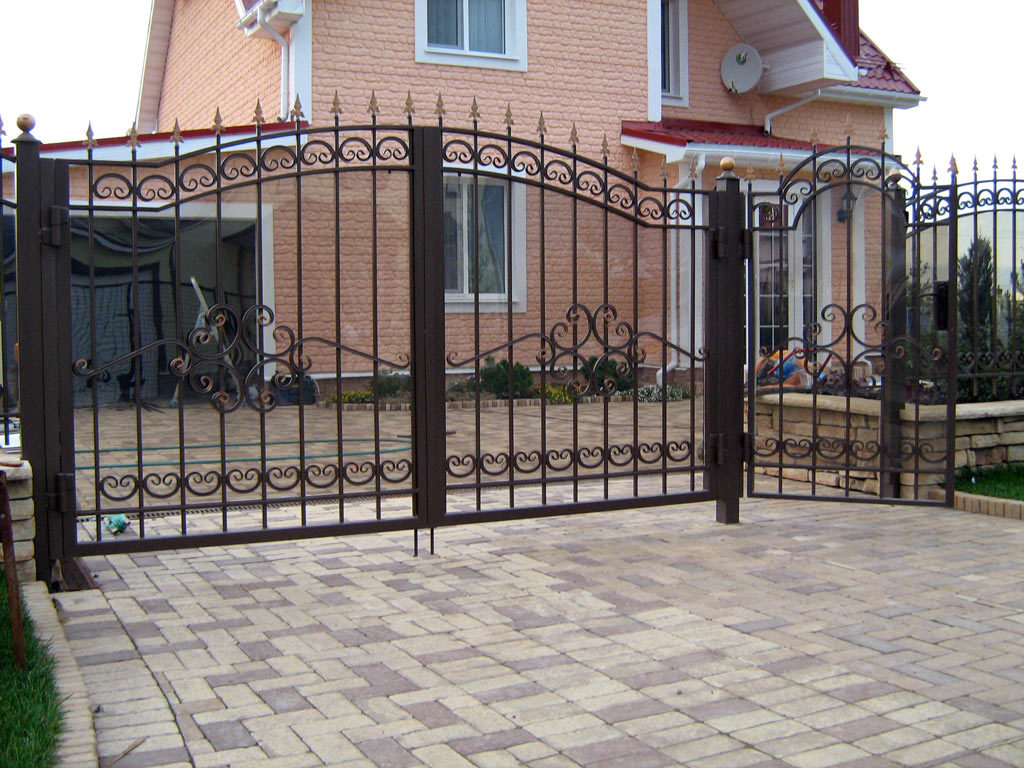

Достойный вид воротам и всей ограде в частных домах и на дачах придают элементы декора и варианты комбинирования материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Красивые, внушительные и в то же время легкие ворота, полотно которых обшито профлистом с рифлением. Оттенок подобран идеально. Форма створок сочетается с архитектурой дома в глубине двора. Мощная автоматика позволит гостям проехать на участок не выходя из авто.

На этом примере мы видим дачные ворота, выполненные в сказочном стиле, очень надежные, экологичные. Благодаря кованым элементам и светлым деревянным рейкам они прекрасно вписываются в окружающий ландшафт.

Благородство стиля и безупречное исполнение, скромная простота и изящность ковки – все это отражено здесь. Кружева этих кованых ворот и ограды вызывают восхищение и зависть, а также демонстрируют прекрасный вкус мастера и хозяев. Ограда прозрачная, издалека показывающая гостям единый ансамбль с домом и окружающей природой.

делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Ограда домовладения – это «лицо» хозяев, показатель их статуса и вкуса, защита от пыли, проникновения злоумышленников и посторонних животных.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ворота создают у гостей первое впечатление о доме, потому им всегда придается особое значение.

Особенности

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

  • Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.
  • Надежность и долговечность при использовании.
  • Универсальность – применение практически во всех типах помещений и оград.
  • Многообразие вариантов конструкции, широкий размерный ряд.
  • Отсутствие обязательного бетонирования прилегающей территории.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

Виды

Разновидностей распашных ворот сегодня насчитывается огромное множество, это объясняется бурным развитием строительных технологий, производством инновационных материалов с необходимыми техническими характеристиками, широким ассортиментом фактур и обширной цветовой палитрой, способной удовлетворить самый взыскательный вкус.

Разделяются они по количеству створок и бывают одностворчатые и двухстворчатые.

Могут быть и со встроенной в одну из створок калиткой, это экономит пространство в небольших помещениях (гаражах, небольших территориях).Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Если проезд необходимо сделать широким, то используют складные ворота. Их складывающиеся пополам или гармошкой створки не загораживают территорию. Можно сделать складчатой и только одну из них.

По внешнему оформлению различают односторонние, декорированные только с лицевой стороны двери и двусторонние, имеющие две украшенные стороны.

По материалам изготовления ворота отличаются металлические, деревянные – тяжелые и основательные, из металлопрофиля, поликарбоната, сэндвич-панелей – более легкие. Бывают прозрачные из кованых элементов либо из комбинаций различных материалов.

Современные въезды различаются по способу управления: механические, которые нужно открывать руками, и автоматические – с электроприводом, они позволяют водителю открывать и закрывать ворота, не выходя из автомобиля.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Любые распашные ворота, в том числе самодельные, можно оборудовать комплектом автоматизации.

По назначению и области применения различают ворота производственные, въездные, уличные, которые ограничивают проезд машин во дворы многоэтажных домов и обычно управляются автоматикой. На расположение въезда также влияют противопожарные нормативы и требования к безопасности.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

  • Назначение, место установки.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Тип управления – ручное или автоматическое.
  • Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
  • Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Деревянные ворота ставят обычно на частных участках и в загородных домовладениях.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Он обладает несомненными достоинствами:

  • Малый вес – важное свойство для работы автоматики.
  • Финансовая доступность.
  • Практичность и прочность профлиста благодаря профилированию и покрытию.
  • Легкость резки и монтажа, быстрая установка.
  • Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Конструкции

Распашные ворота имеют очень простую конструкцию.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для них не нужен фундамент, как для откатных рулонных ворот, в которых есть ролики, колеса и направляющие. Возможны дополнительные детали, например, ворота в цеха стараются сделать утепленные, герметичные, поэтому крепят к створкам резиновый уплотнитель. На кирпичных столбах монтируют дополнительное освещение.

Все виды распашных ворот содержат следующие конструктивные элементы:

  • Опорные столбы. Для легких ворот и заборов возможен монтаж на винтовых сваях.
  • Петли, к которым крепятся створки. На тяжелых воротах используют цилиндрические петли, усиленные подшипниками, бывают и регулируемые.
  • Фиксаторы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ограничивают распахивание ворот и соединяют их в закрытом состоянии в одну линию, фиксаторы могут быть с пружиной или с амортизатором.
  • Запор, засов, замок, фиксирует створки в запертом состоянии.

Ворота открываются наружу при небольшой площади внутренней территории, тогда привод обязательно монтируется скрыто, под поверхностью земли, а оси створок должны быть длиннее, чтобы правильно закрепить приводные рычаги.

Если створки открываются внутрь, то рычаги могут крепиться прямо к полотну, а механизм – на стойку ворот.

Для перемещения створок необходимо свободное пространство с ровной поверхностью.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Также важна парусность, нагрузка ветра на створку. При высоких показателях парусности рекомендуются решетчатые створки, сквозь которые проходит воздух, и парусность тем самым снижается.

Чтобы открыть простые ворота, нужно выйти из автомобиля, затем открыть по очереди створки, заехать на территорию, опять выйти, закрыть створки. В дождь, ветер и снег выходить из машины и проделывать все это вручную долго и неприятно, поэтому ворота снабжаются комплектами приводов и автоматики к ним.

Механизмы открывания

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная, она недорогая, легко устанавливается и открывает створки наружу.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Рычажные механизмы возможно смонтировать под землей, однако в таком случае необходимо помещать их в металлическую коробку, бетонировать, защищать от попадания воды и промерзания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Рычаг находится снаружи.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

  • Дальность – до 30 метров, можно управлять из дома.
  • Открывание в течение 10-15 секунд после нажатия кнопки.
  • Простая, надежная и долговечная система.
  • Быстрая остановка привода в случае отказа или аварии.
  • Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

  • Принимающая антенна.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Сигнальная лампа.
  • Управляющий блок с электронной платой и реле.
  • Электромагнитный замок.
  • Фотоэлементы, датчики положения объекта, индукционные контуры.

Все провода и кабели изолируют металлическим гофрошлангом и прячут под слой бетона. Автоматику проверяют на срабатывание перед установкой. Блоки управления монтируют в специальные ниши в столбах или боксы.

Размеры

Правильное размещение и габариты, грамотный расчет и разметка, размеры и вес всей конструкции обеспечат безопасную и надежную эксплуатацию и долгий срок службы ворот.

При проектировании ограждения и выборе типа привода и автоматики очень важны размеры столбов и ширина въезда, расстояние от столба до полотна, толщина створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Все эти цифры должны быть четко указаны на чертеже. Необходимо разметить положение всех деталей, замков, механизмов.

Минимальная ширина ворот, достаточная для проезда любого вида транспорта, составляет 280 см. При расчетах следует учесть угол заезда транспорта. Если грузовой автомобиль не сможет заехать на территорию под прямым углом, ширину проезда необходимо увеличить в 1,2-1,5 раза. Следует также прибавить двойную толщину створок. Максимальная ширина может составить и 6 метров, для нее требуется усиление конструктива, мощная автоматика и привода.

Высота от земли до нижней кромки створок, чтобы они не застревали при движении, должна быть не менее 8-10 см. Высота ворот, равная 2 м, достаточна для проезда обычного легкового транспорта. Для производственных и цеховых ворот высота должна позволять проезд всех необходимых видов транспорта.

Сечение трубы усиления для опорных столбов – 80-100 м.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Профили для каркаса нужны диаметром от 2,5 до 4,5 см. Для диагонального или поперечного усиления жесткости понадобится профиль сечением 2-4 см.

Технические требования

Как и любые строительные работы, обустройство ограды и ворот производится строго по нормативам и правилам:

  • Ровная поверхность площадки по всему радиусу открывания, малейшее препятствие может привести к заклиниванию и поломке привода.
  • Ширина въезда и полотна створок должна быть достаточной для безопасного и свободного проезда транспорта. Для легковых это 3,5м, для грузовых рекомендуется 4 м.
  • Нормы пожарной безопасности требуют ширины ворот не менее 4 м, если дом расположен вдали от перекрестка.
  • Минимальная высота створок – 1,8 м.
  • Внешний вид и оформление должно гармонировать с общим видом улицы и дома.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Ворота должны быть оборудованы всеми необходимыми системами безопасности, предупреждающими знаками и табличками.

Устройства безопасности

Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.

Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.

Изготовление своими руками

Строительство ворот вполне возможно осуществить самостоятельно с применением необходимых инструментов и соблюдения технологии и сроков высыхания бетона.

Для самостоятельной работы понадобятся:

  • Бетономешалка, лопата;
  • Уровень, рулетка, маркер, угольник;
  • Болгарка, алмазные диски;
  • Сварочный аппарат;
  • Шуруповерт, саморезы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

При использовании распашных систем вся основная нагрузка приходится на несущие столбы. Чтобы придать конструкции жесткость и надежность, опоры усиливают стальной трубой и вкапывают в землю на глубину промерзания грунта примерно 1-1,5м. После разметки расположения опор, в этих точках копают яму глубиной 1, 5м и диаметром вдвое большим, чем сечение трубы. Далее на дно ямы высыпают песок и щебень, создавая так называемую подушку. Её высота равна 20 см.

Трубы должны быть защищены от коррозии, установлены в ямы, забетонированы. Бетон следует прикрыть полиэтиленовой пленкой и увлажнять каждый день во избежание растрескивания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Через неделю бетон наберет необходимую прочность и высохнет. При желании можно обложить столбы кирпичом, камнем.

К опоре привариваются горизонтальные закладные крепления для каркаса сверху, посередине и внизу столба.

Затем необходимо сделать каркас для створок и усилить их. Для этого понадобится профильная труба прямоугольной формы, обработанная составом от ржавчины. Согласно чертежу нужно разрезать трубу на куски с краями в 45 градусов, зачистить стыки. Детали рамы разложить ровно по чертежу и проверить углы и размеры, диагонали. Сварить все узлы сплошным герметичным соединением.

Перемычки привариваются по диагонали или горизонтально на расстоянии 50 см от верхнего и нижнего края полотна. Конструкция должна стать максимально жесткой.

Навешивание каркаса начинается с разметки положения петель.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Каркас необходимо приставить вертикально к несущему столбу и отметить точку крепления петли на расстоянии 25 см от краев створки. Нижнюю часть петли нужно приварить к основе, а верхнюю к каркасу. Теперь можно навешивать раму.

Обшивку полотна можно выполнить и до навешивания, можно и после. Например, профлист крепится саморезами с резиновыми прокладками или клепками. Облицовочные доски крепят к раме саморезами. Затем нужно установить задвижки, засовы, замки, отрегулировать ворота.

Следующий этап – установка автоматики. Ее также можно сделать самому, купив готовый комплект, а возможно изготовить из запчастей и комплектующих от бытовой техники, автомобилей, подручных материалов. Вначале нужно рассчитать расстояние между плоскостью полотна и внешним краем столба. Если оно превышает 150 мм, то применяют рычажный механизм, если нет – то линейный.

Например, для привода используют актуатор для спутниковых антенн, универсальные автомобильные стеклоподъемники, для управления – брелоки от сигнализации, пульты для электроники.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Редукторные электродвигатели и винтовые домкраты также будут полезны.

Для крепления механизмов сначала приваривают кронштейны, держатели приводов. Затем выдвигают рычаги максимально и крепят к столбам и к каркасу. После подключения электрических проводов проводят испытания рабочих систем на видные места согласно схеме, устанавливают сигнальные лампы и другие защитные устройства.

Полезные советы по монтажу распашных ворот своими руками вы найдете в следующем видео.

Примеры дизайна

Достойный вид воротам и всей ограде в частных домах и на дачах придают элементы декора и варианты комбинирования материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Красивые, внушительные и в то же время легкие ворота, полотно которых обшито профлистом с рифлением. Оттенок подобран идеально. Форма створок сочетается с архитектурой дома в глубине двора. Мощная автоматика позволит гостям проехать на участок не выходя из авто.

На этом примере мы видим дачные ворота, выполненные в сказочном стиле, очень надежные, экологичные. Благодаря кованым элементам и светлым деревянным рейкам они прекрасно вписываются в окружающий ландшафт.

Благородство стиля и безупречное исполнение, скромная простота и изящность ковки – все это отражено здесь. Кружева этих кованых ворот и ограды вызывают восхищение и зависть, а также демонстрируют прекрасный вкус мастера и хозяев. Ограда прозрачная, издалека показывающая гостям единый ансамбль с домом и окружающей природой.

делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Ограда домовладения – это «лицо» хозяев, показатель их статуса и вкуса, защита от пыли, проникновения злоумышленников и посторонних животных.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ворота создают у гостей первое впечатление о доме, потому им всегда придается особое значение.

Особенности

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

  • Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.
  • Надежность и долговечность при использовании.
  • Универсальность – применение практически во всех типах помещений и оград.
  • Многообразие вариантов конструкции, широкий размерный ряд.
  • Отсутствие обязательного бетонирования прилегающей территории.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

Виды

Разновидностей распашных ворот сегодня насчитывается огромное множество, это объясняется бурным развитием строительных технологий, производством инновационных материалов с необходимыми техническими характеристиками, широким ассортиментом фактур и обширной цветовой палитрой, способной удовлетворить самый взыскательный вкус.

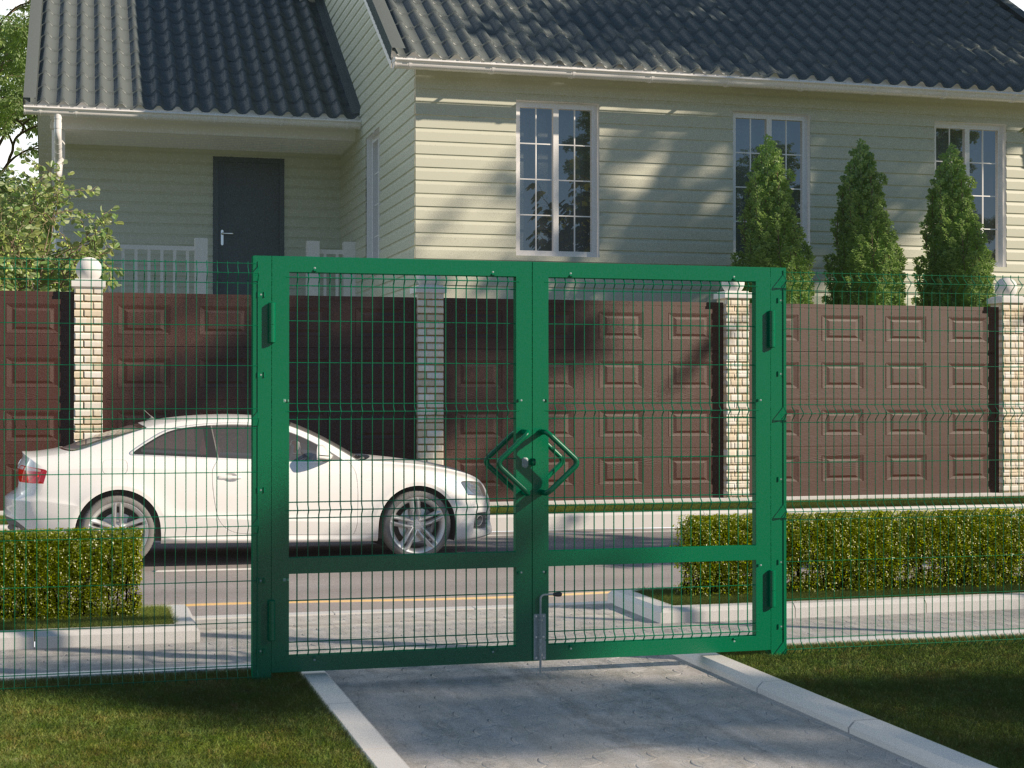

Разделяются они по количеству створок и бывают одностворчатые и двухстворчатые.

Могут быть и со встроенной в одну из створок калиткой, это экономит пространство в небольших помещениях (гаражах, небольших территориях).Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Если проезд необходимо сделать широким, то используют складные ворота. Их складывающиеся пополам или гармошкой створки не загораживают территорию. Можно сделать складчатой и только одну из них.

По внешнему оформлению различают односторонние, декорированные только с лицевой стороны двери и двусторонние, имеющие две украшенные стороны.

По материалам изготовления ворота отличаются металлические, деревянные – тяжелые и основательные, из металлопрофиля, поликарбоната, сэндвич-панелей – более легкие. Бывают прозрачные из кованых элементов либо из комбинаций различных материалов.

Современные въезды различаются по способу управления: механические, которые нужно открывать руками, и автоматические – с электроприводом, они позволяют водителю открывать и закрывать ворота, не выходя из автомобиля.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Любые распашные ворота, в том числе самодельные, можно оборудовать комплектом автоматизации.

По назначению и области применения различают ворота производственные, въездные, уличные, которые ограничивают проезд машин во дворы многоэтажных домов и обычно управляются автоматикой. На расположение въезда также влияют противопожарные нормативы и требования к безопасности.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

  • Назначение, место установки.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Тип управления – ручное или автоматическое.
  • Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
  • Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Деревянные ворота ставят обычно на частных участках и в загородных домовладениях.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Он обладает несомненными достоинствами:

  • Малый вес – важное свойство для работы автоматики.
  • Финансовая доступность.
  • Практичность и прочность профлиста благодаря профилированию и покрытию.
  • Легкость резки и монтажа, быстрая установка.
  • Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Конструкции

Распашные ворота имеют очень простую конструкцию.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для них не нужен фундамент, как для откатных рулонных ворот, в которых есть ролики, колеса и направляющие. Возможны дополнительные детали, например, ворота в цеха стараются сделать утепленные, герметичные, поэтому крепят к створкам резиновый уплотнитель. На кирпичных столбах монтируют дополнительное освещение.

Все виды распашных ворот содержат следующие конструктивные элементы:

  • Опорные столбы. Для легких ворот и заборов возможен монтаж на винтовых сваях.
  • Петли, к которым крепятся створки. На тяжелых воротах используют цилиндрические петли, усиленные подшипниками, бывают и регулируемые.
  • Фиксаторы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ограничивают распахивание ворот и соединяют их в закрытом состоянии в одну линию, фиксаторы могут быть с пружиной или с амортизатором.
  • Запор, засов, замок, фиксирует створки в запертом состоянии.

Ворота открываются наружу при небольшой площади внутренней территории, тогда привод обязательно монтируется скрыто, под поверхностью земли, а оси створок должны быть длиннее, чтобы правильно закрепить приводные рычаги.

Если створки открываются внутрь, то рычаги могут крепиться прямо к полотну, а механизм – на стойку ворот.

Для перемещения створок необходимо свободное пространство с ровной поверхностью.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Также важна парусность, нагрузка ветра на створку. При высоких показателях парусности рекомендуются решетчатые створки, сквозь которые проходит воздух, и парусность тем самым снижается.

Чтобы открыть простые ворота, нужно выйти из автомобиля, затем открыть по очереди створки, заехать на территорию, опять выйти, закрыть створки. В дождь, ветер и снег выходить из машины и проделывать все это вручную долго и неприятно, поэтому ворота снабжаются комплектами приводов и автоматики к ним.

Механизмы открывания

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная, она недорогая, легко устанавливается и открывает створки наружу.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Рычажные механизмы возможно смонтировать под землей, однако в таком случае необходимо помещать их в металлическую коробку, бетонировать, защищать от попадания воды и промерзания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Рычаг находится снаружи.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

  • Дальность – до 30 метров, можно управлять из дома.
  • Открывание в течение 10-15 секунд после нажатия кнопки.
  • Простая, надежная и долговечная система.
  • Быстрая остановка привода в случае отказа или аварии.
  • Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

  • Принимающая антенна.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Сигнальная лампа.
  • Управляющий блок с электронной платой и реле.
  • Электромагнитный замок.
  • Фотоэлементы, датчики положения объекта, индукционные контуры.

Все провода и кабели изолируют металлическим гофрошлангом и прячут под слой бетона. Автоматику проверяют на срабатывание перед установкой. Блоки управления монтируют в специальные ниши в столбах или боксы.

Размеры

Правильное размещение и габариты, грамотный расчет и разметка, размеры и вес всей конструкции обеспечат безопасную и надежную эксплуатацию и долгий срок службы ворот.

При проектировании ограждения и выборе типа привода и автоматики очень важны размеры столбов и ширина въезда, расстояние от столба до полотна, толщина створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Все эти цифры должны быть четко указаны на чертеже. Необходимо разметить положение всех деталей, замков, механизмов.

Минимальная ширина ворот, достаточная для проезда любого вида транспорта, составляет 280 см. При расчетах следует учесть угол заезда транспорта. Если грузовой автомобиль не сможет заехать на территорию под прямым углом, ширину проезда необходимо увеличить в 1,2-1,5 раза. Следует также прибавить двойную толщину створок. Максимальная ширина может составить и 6 метров, для нее требуется усиление конструктива, мощная автоматика и привода.

Высота от земли до нижней кромки створок, чтобы они не застревали при движении, должна быть не менее 8-10 см. Высота ворот, равная 2 м, достаточна для проезда обычного легкового транспорта. Для производственных и цеховых ворот высота должна позволять проезд всех необходимых видов транспорта.

Сечение трубы усиления для опорных столбов – 80-100 м.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Профили для каркаса нужны диаметром от 2,5 до 4,5 см. Для диагонального или поперечного усиления жесткости понадобится профиль сечением 2-4 см.

Технические требования

Как и любые строительные работы, обустройство ограды и ворот производится строго по нормативам и правилам:

  • Ровная поверхность площадки по всему радиусу открывания, малейшее препятствие может привести к заклиниванию и поломке привода.
  • Ширина въезда и полотна створок должна быть достаточной для безопасного и свободного проезда транспорта. Для легковых это 3,5м, для грузовых рекомендуется 4 м.
  • Нормы пожарной безопасности требуют ширины ворот не менее 4 м, если дом расположен вдали от перекрестка.
  • Минимальная высота створок – 1,8 м.
  • Внешний вид и оформление должно гармонировать с общим видом улицы и дома.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Ворота должны быть оборудованы всеми необходимыми системами безопасности, предупреждающими знаками и табличками.

Устройства безопасности

Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.

Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.

Изготовление своими руками

Строительство ворот вполне возможно осуществить самостоятельно с применением необходимых инструментов и соблюдения технологии и сроков высыхания бетона.

Для самостоятельной работы понадобятся:

  • Бетономешалка, лопата;
  • Уровень, рулетка, маркер, угольник;
  • Болгарка, алмазные диски;
  • Сварочный аппарат;
  • Шуруповерт, саморезы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

При использовании распашных систем вся основная нагрузка приходится на несущие столбы. Чтобы придать конструкции жесткость и надежность, опоры усиливают стальной трубой и вкапывают в землю на глубину промерзания грунта примерно 1-1,5м. После разметки расположения опор, в этих точках копают яму глубиной 1, 5м и диаметром вдвое большим, чем сечение трубы. Далее на дно ямы высыпают песок и щебень, создавая так называемую подушку. Её высота равна 20 см.

Трубы должны быть защищены от коррозии, установлены в ямы, забетонированы. Бетон следует прикрыть полиэтиленовой пленкой и увлажнять каждый день во избежание растрескивания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Через неделю бетон наберет необходимую прочность и высохнет. При желании можно обложить столбы кирпичом, камнем.

К опоре привариваются горизонтальные закладные крепления для каркаса сверху, посередине и внизу столба.

Затем необходимо сделать каркас для створок и усилить их. Для этого понадобится профильная труба прямоугольной формы, обработанная составом от ржавчины. Согласно чертежу нужно разрезать трубу на куски с краями в 45 градусов, зачистить стыки. Детали рамы разложить ровно по чертежу и проверить углы и размеры, диагонали. Сварить все узлы сплошным герметичным соединением.

Перемычки привариваются по диагонали или горизонтально на расстоянии 50 см от верхнего и нижнего края полотна. Конструкция должна стать максимально жесткой.

Навешивание каркаса начинается с разметки положения петель.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Каркас необходимо приставить вертикально к несущему столбу и отметить точку крепления петли на расстоянии 25 см от краев створки. Нижнюю часть петли нужно приварить к основе, а верхнюю к каркасу. Теперь можно навешивать раму.

Обшивку полотна можно выполнить и до навешивания, можно и после. Например, профлист крепится саморезами с резиновыми прокладками или клепками. Облицовочные доски крепят к раме саморезами. Затем нужно установить задвижки, засовы, замки, отрегулировать ворота.

Следующий этап – установка автоматики. Ее также можно сделать самому, купив готовый комплект, а возможно изготовить из запчастей и комплектующих от бытовой техники, автомобилей, подручных материалов. Вначале нужно рассчитать расстояние между плоскостью полотна и внешним краем столба. Если оно превышает 150 мм, то применяют рычажный механизм, если нет – то линейный.

Например, для привода используют актуатор для спутниковых антенн, универсальные автомобильные стеклоподъемники, для управления – брелоки от сигнализации, пульты для электроники.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Редукторные электродвигатели и винтовые домкраты также будут полезны.

Для крепления механизмов сначала приваривают кронштейны, держатели приводов. Затем выдвигают рычаги максимально и крепят к столбам и к каркасу. После подключения электрических проводов проводят испытания рабочих систем на видные места согласно схеме, устанавливают сигнальные лампы и другие защитные устройства.

Полезные советы по монтажу распашных ворот своими руками вы найдете в следующем видео.

Примеры дизайна

Достойный вид воротам и всей ограде в частных домах и на дачах придают элементы декора и варианты комбинирования материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Красивые, внушительные и в то же время легкие ворота, полотно которых обшито профлистом с рифлением. Оттенок подобран идеально. Форма створок сочетается с архитектурой дома в глубине двора. Мощная автоматика позволит гостям проехать на участок не выходя из авто.

На этом примере мы видим дачные ворота, выполненные в сказочном стиле, очень надежные, экологичные. Благодаря кованым элементам и светлым деревянным рейкам они прекрасно вписываются в окружающий ландшафт.

Благородство стиля и безупречное исполнение, скромная простота и изящность ковки – все это отражено здесь. Кружева этих кованых ворот и ограды вызывают восхищение и зависть, а также демонстрируют прекрасный вкус мастера и хозяев. Ограда прозрачная, издалека показывающая гостям единый ансамбль с домом и окружающей природой.

делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Ограда домовладения – это «лицо» хозяев, показатель их статуса и вкуса, защита от пыли, проникновения злоумышленников и посторонних животных.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ворота создают у гостей первое впечатление о доме, потому им всегда придается особое значение.

Особенности

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

  • Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.
  • Надежность и долговечность при использовании.
  • Универсальность – применение практически во всех типах помещений и оград.
  • Многообразие вариантов конструкции, широкий размерный ряд.
  • Отсутствие обязательного бетонирования прилегающей территории.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

Виды

Разновидностей распашных ворот сегодня насчитывается огромное множество, это объясняется бурным развитием строительных технологий, производством инновационных материалов с необходимыми техническими характеристиками, широким ассортиментом фактур и обширной цветовой палитрой, способной удовлетворить самый взыскательный вкус.

Разделяются они по количеству створок и бывают одностворчатые и двухстворчатые.

Могут быть и со встроенной в одну из створок калиткой, это экономит пространство в небольших помещениях (гаражах, небольших территориях).Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Если проезд необходимо сделать широким, то используют складные ворота. Их складывающиеся пополам или гармошкой створки не загораживают территорию. Можно сделать складчатой и только одну из них.

По внешнему оформлению различают односторонние, декорированные только с лицевой стороны двери и двусторонние, имеющие две украшенные стороны.

По материалам изготовления ворота отличаются металлические, деревянные – тяжелые и основательные, из металлопрофиля, поликарбоната, сэндвич-панелей – более легкие. Бывают прозрачные из кованых элементов либо из комбинаций различных материалов.

Современные въезды различаются по способу управления: механические, которые нужно открывать руками, и автоматические – с электроприводом, они позволяют водителю открывать и закрывать ворота, не выходя из автомобиля.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Любые распашные ворота, в том числе самодельные, можно оборудовать комплектом автоматизации.

По назначению и области применения различают ворота производственные, въездные, уличные, которые ограничивают проезд машин во дворы многоэтажных домов и обычно управляются автоматикой. На расположение въезда также влияют противопожарные нормативы и требования к безопасности.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

  • Назначение, место установки.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Тип управления – ручное или автоматическое.
  • Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
  • Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Деревянные ворота ставят обычно на частных участках и в загородных домовладениях.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Он обладает несомненными достоинствами:

  • Малый вес – важное свойство для работы автоматики.
  • Финансовая доступность.
  • Практичность и прочность профлиста благодаря профилированию и покрытию.
  • Легкость резки и монтажа, быстрая установка.
  • Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Конструкции

Распашные ворота имеют очень простую конструкцию.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для них не нужен фундамент, как для откатных рулонных ворот, в которых есть ролики, колеса и направляющие. Возможны дополнительные детали, например, ворота в цеха стараются сделать утепленные, герметичные, поэтому крепят к створкам резиновый уплотнитель. На кирпичных столбах монтируют дополнительное освещение.

Все виды распашных ворот содержат следующие конструктивные элементы:

  • Опорные столбы. Для легких ворот и заборов возможен монтаж на винтовых сваях.
  • Петли, к которым крепятся створки. На тяжелых воротах используют цилиндрические петли, усиленные подшипниками, бывают и регулируемые.
  • Фиксаторы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ограничивают распахивание ворот и соединяют их в закрытом состоянии в одну линию, фиксаторы могут быть с пружиной или с амортизатором.
  • Запор, засов, замок, фиксирует створки в запертом состоянии.

Ворота открываются наружу при небольшой площади внутренней территории, тогда привод обязательно монтируется скрыто, под поверхностью земли, а оси створок должны быть длиннее, чтобы правильно закрепить приводные рычаги.

Если створки открываются внутрь, то рычаги могут крепиться прямо к полотну, а механизм – на стойку ворот.

Для перемещения створок необходимо свободное пространство с ровной поверхностью.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Также важна парусность, нагрузка ветра на створку. При высоких показателях парусности рекомендуются решетчатые створки, сквозь которые проходит воздух, и парусность тем самым снижается.

Чтобы открыть простые ворота, нужно выйти из автомобиля, затем открыть по очереди створки, заехать на территорию, опять выйти, закрыть створки. В дождь, ветер и снег выходить из машины и проделывать все это вручную долго и неприятно, поэтому ворота снабжаются комплектами приводов и автоматики к ним.

Механизмы открывания

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная, она недорогая, легко устанавливается и открывает створки наружу.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Рычажные механизмы возможно смонтировать под землей, однако в таком случае необходимо помещать их в металлическую коробку, бетонировать, защищать от попадания воды и промерзания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Рычаг находится снаружи.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

  • Дальность – до 30 метров, можно управлять из дома.
  • Открывание в течение 10-15 секунд после нажатия кнопки.
  • Простая, надежная и долговечная система.
  • Быстрая остановка привода в случае отказа или аварии.
  • Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

  • Принимающая антенна.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Сигнальная лампа.
  • Управляющий блок с электронной платой и реле.
  • Электромагнитный замок.
  • Фотоэлементы, датчики положения объекта, индукционные контуры.

Все провода и кабели изолируют металлическим гофрошлангом и прячут под слой бетона. Автоматику проверяют на срабатывание перед установкой. Блоки управления монтируют в специальные ниши в столбах или боксы.

Размеры

Правильное размещение и габариты, грамотный расчет и разметка, размеры и вес всей конструкции обеспечат безопасную и надежную эксплуатацию и долгий срок службы ворот.

При проектировании ограждения и выборе типа привода и автоматики очень важны размеры столбов и ширина въезда, расстояние от столба до полотна, толщина створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Все эти цифры должны быть четко указаны на чертеже. Необходимо разметить положение всех деталей, замков, механизмов.

Минимальная ширина ворот, достаточная для проезда любого вида транспорта, составляет 280 см. При расчетах следует учесть угол заезда транспорта. Если грузовой автомобиль не сможет заехать на территорию под прямым углом, ширину проезда необходимо увеличить в 1,2-1,5 раза. Следует также прибавить двойную толщину створок. Максимальная ширина может составить и 6 метров, для нее требуется усиление конструктива, мощная автоматика и привода.

Высота от земли до нижней кромки створок, чтобы они не застревали при движении, должна быть не менее 8-10 см. Высота ворот, равная 2 м, достаточна для проезда обычного легкового транспорта. Для производственных и цеховых ворот высота должна позволять проезд всех необходимых видов транспорта.

Сечение трубы усиления для опорных столбов – 80-100 м.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Профили для каркаса нужны диаметром от 2,5 до 4,5 см. Для диагонального или поперечного усиления жесткости понадобится профиль сечением 2-4 см.

Технические требования

Как и любые строительные работы, обустройство ограды и ворот производится строго по нормативам и правилам:

  • Ровная поверхность площадки по всему радиусу открывания, малейшее препятствие может привести к заклиниванию и поломке привода.
  • Ширина въезда и полотна створок должна быть достаточной для безопасного и свободного проезда транспорта. Для легковых это 3,5м, для грузовых рекомендуется 4 м.
  • Нормы пожарной безопасности требуют ширины ворот не менее 4 м, если дом расположен вдали от перекрестка.
  • Минимальная высота створок – 1,8 м.
  • Внешний вид и оформление должно гармонировать с общим видом улицы и дома.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Ворота должны быть оборудованы всеми необходимыми системами безопасности, предупреждающими знаками и табличками.

Устройства безопасности

Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.

Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.

Изготовление своими руками

Строительство ворот вполне возможно осуществить самостоятельно с применением необходимых инструментов и соблюдения технологии и сроков высыхания бетона.

Для самостоятельной работы понадобятся:

  • Бетономешалка, лопата;
  • Уровень, рулетка, маркер, угольник;
  • Болгарка, алмазные диски;
  • Сварочный аппарат;
  • Шуруповерт, саморезы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

При использовании распашных систем вся основная нагрузка приходится на несущие столбы. Чтобы придать конструкции жесткость и надежность, опоры усиливают стальной трубой и вкапывают в землю на глубину промерзания грунта примерно 1-1,5м. После разметки расположения опор, в этих точках копают яму глубиной 1, 5м и диаметром вдвое большим, чем сечение трубы. Далее на дно ямы высыпают песок и щебень, создавая так называемую подушку. Её высота равна 20 см.

Трубы должны быть защищены от коррозии, установлены в ямы, забетонированы. Бетон следует прикрыть полиэтиленовой пленкой и увлажнять каждый день во избежание растрескивания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Через неделю бетон наберет необходимую прочность и высохнет. При желании можно обложить столбы кирпичом, камнем.

К опоре привариваются горизонтальные закладные крепления для каркаса сверху, посередине и внизу столба.

Затем необходимо сделать каркас для створок и усилить их. Для этого понадобится профильная труба прямоугольной формы, обработанная составом от ржавчины. Согласно чертежу нужно разрезать трубу на куски с краями в 45 градусов, зачистить стыки. Детали рамы разложить ровно по чертежу и проверить углы и размеры, диагонали. Сварить все узлы сплошным герметичным соединением.

Перемычки привариваются по диагонали или горизонтально на расстоянии 50 см от верхнего и нижнего края полотна. Конструкция должна стать максимально жесткой.

Навешивание каркаса начинается с разметки положения петель.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Каркас необходимо приставить вертикально к несущему столбу и отметить точку крепления петли на расстоянии 25 см от краев створки. Нижнюю часть петли нужно приварить к основе, а верхнюю к каркасу. Теперь можно навешивать раму.

Обшивку полотна можно выполнить и до навешивания, можно и после. Например, профлист крепится саморезами с резиновыми прокладками или клепками. Облицовочные доски крепят к раме саморезами. Затем нужно установить задвижки, засовы, замки, отрегулировать ворота.

Следующий этап – установка автоматики. Ее также можно сделать самому, купив готовый комплект, а возможно изготовить из запчастей и комплектующих от бытовой техники, автомобилей, подручных материалов. Вначале нужно рассчитать расстояние между плоскостью полотна и внешним краем столба. Если оно превышает 150 мм, то применяют рычажный механизм, если нет – то линейный.

Например, для привода используют актуатор для спутниковых антенн, универсальные автомобильные стеклоподъемники, для управления – брелоки от сигнализации, пульты для электроники.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Редукторные электродвигатели и винтовые домкраты также будут полезны.

Для крепления механизмов сначала приваривают кронштейны, держатели приводов. Затем выдвигают рычаги максимально и крепят к столбам и к каркасу. После подключения электрических проводов проводят испытания рабочих систем на видные места согласно схеме, устанавливают сигнальные лампы и другие защитные устройства.

Полезные советы по монтажу распашных ворот своими руками вы найдете в следующем видео.

Примеры дизайна

Достойный вид воротам и всей ограде в частных домах и на дачах придают элементы декора и варианты комбинирования материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Красивые, внушительные и в то же время легкие ворота, полотно которых обшито профлистом с рифлением. Оттенок подобран идеально. Форма створок сочетается с архитектурой дома в глубине двора. Мощная автоматика позволит гостям проехать на участок не выходя из авто.

На этом примере мы видим дачные ворота, выполненные в сказочном стиле, очень надежные, экологичные. Благодаря кованым элементам и светлым деревянным рейкам они прекрасно вписываются в окружающий ландшафт.

Благородство стиля и безупречное исполнение, скромная простота и изящность ковки – все это отражено здесь. Кружева этих кованых ворот и ограды вызывают восхищение и зависть, а также демонстрируют прекрасный вкус мастера и хозяев. Ограда прозрачная, издалека показывающая гостям единый ансамбль с домом и окружающей природой.

делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Ограда домовладения – это «лицо» хозяев, показатель их статуса и вкуса, защита от пыли, проникновения злоумышленников и посторонних животных.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ворота создают у гостей первое впечатление о доме, потому им всегда придается особое значение.

Особенности

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

  • Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.
  • Надежность и долговечность при использовании.
  • Универсальность – применение практически во всех типах помещений и оград.
  • Многообразие вариантов конструкции, широкий размерный ряд.
  • Отсутствие обязательного бетонирования прилегающей территории.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

Виды

Разновидностей распашных ворот сегодня насчитывается огромное множество, это объясняется бурным развитием строительных технологий, производством инновационных материалов с необходимыми техническими характеристиками, широким ассортиментом фактур и обширной цветовой палитрой, способной удовлетворить самый взыскательный вкус.

Разделяются они по количеству створок и бывают одностворчатые и двухстворчатые.

Могут быть и со встроенной в одну из створок калиткой, это экономит пространство в небольших помещениях (гаражах, небольших территориях).Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Если проезд необходимо сделать широким, то используют складные ворота. Их складывающиеся пополам или гармошкой створки не загораживают территорию. Можно сделать складчатой и только одну из них.

По внешнему оформлению различают односторонние, декорированные только с лицевой стороны двери и двусторонние, имеющие две украшенные стороны.

По материалам изготовления ворота отличаются металлические, деревянные – тяжелые и основательные, из металлопрофиля, поликарбоната, сэндвич-панелей – более легкие. Бывают прозрачные из кованых элементов либо из комбинаций различных материалов.

Современные въезды различаются по способу управления: механические, которые нужно открывать руками, и автоматические – с электроприводом, они позволяют водителю открывать и закрывать ворота, не выходя из автомобиля.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Любые распашные ворота, в том числе самодельные, можно оборудовать комплектом автоматизации.

По назначению и области применения различают ворота производственные, въездные, уличные, которые ограничивают проезд машин во дворы многоэтажных домов и обычно управляются автоматикой. На расположение въезда также влияют противопожарные нормативы и требования к безопасности.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

  • Назначение, место установки.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Тип управления – ручное или автоматическое.
  • Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
  • Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Деревянные ворота ставят обычно на частных участках и в загородных домовладениях.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Он обладает несомненными достоинствами:

  • Малый вес – важное свойство для работы автоматики.
  • Финансовая доступность.
  • Практичность и прочность профлиста благодаря профилированию и покрытию.
  • Легкость резки и монтажа, быстрая установка.
  • Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Конструкции

Распашные ворота имеют очень простую конструкцию.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для них не нужен фундамент, как для откатных рулонных ворот, в которых есть ролики, колеса и направляющие. Возможны дополнительные детали, например, ворота в цеха стараются сделать утепленные, герметичные, поэтому крепят к створкам резиновый уплотнитель. На кирпичных столбах монтируют дополнительное освещение.

Все виды распашных ворот содержат следующие конструктивные элементы:

  • Опорные столбы. Для легких ворот и заборов возможен монтаж на винтовых сваях.
  • Петли, к которым крепятся створки. На тяжелых воротах используют цилиндрические петли, усиленные подшипниками, бывают и регулируемые.
  • Фиксаторы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Ограничивают распахивание ворот и соединяют их в закрытом состоянии в одну линию, фиксаторы могут быть с пружиной или с амортизатором.
  • Запор, засов, замок, фиксирует створки в запертом состоянии.

Ворота открываются наружу при небольшой площади внутренней территории, тогда привод обязательно монтируется скрыто, под поверхностью земли, а оси створок должны быть длиннее, чтобы правильно закрепить приводные рычаги.

Если створки открываются внутрь, то рычаги могут крепиться прямо к полотну, а механизм – на стойку ворот.

Для перемещения створок необходимо свободное пространство с ровной поверхностью.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Также важна парусность, нагрузка ветра на створку. При высоких показателях парусности рекомендуются решетчатые створки, сквозь которые проходит воздух, и парусность тем самым снижается.

Чтобы открыть простые ворота, нужно выйти из автомобиля, затем открыть по очереди створки, заехать на территорию, опять выйти, закрыть створки. В дождь, ветер и снег выходить из машины и проделывать все это вручную долго и неприятно, поэтому ворота снабжаются комплектами приводов и автоматики к ним.

Механизмы открывания

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная, она недорогая, легко устанавливается и открывает створки наружу.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Рычажные механизмы возможно смонтировать под землей, однако в таком случае необходимо помещать их в металлическую коробку, бетонировать, защищать от попадания воды и промерзания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Рычаг находится снаружи.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

  • Дальность – до 30 метров, можно управлять из дома.
  • Открывание в течение 10-15 секунд после нажатия кнопки.
  • Простая, надежная и долговечная система.
  • Быстрая остановка привода в случае отказа или аварии.
  • Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

  • Принимающая антенна.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Сигнальная лампа.
  • Управляющий блок с электронной платой и реле.
  • Электромагнитный замок.
  • Фотоэлементы, датчики положения объекта, индукционные контуры.

Все провода и кабели изолируют металлическим гофрошлангом и прячут под слой бетона. Автоматику проверяют на срабатывание перед установкой. Блоки управления монтируют в специальные ниши в столбах или боксы.

Размеры

Правильное размещение и габариты, грамотный расчет и разметка, размеры и вес всей конструкции обеспечат безопасную и надежную эксплуатацию и долгий срок службы ворот.

При проектировании ограждения и выборе типа привода и автоматики очень важны размеры столбов и ширина въезда, расстояние от столба до полотна, толщина створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Все эти цифры должны быть четко указаны на чертеже. Необходимо разметить положение всех деталей, замков, механизмов.

Минимальная ширина ворот, достаточная для проезда любого вида транспорта, составляет 280 см. При расчетах следует учесть угол заезда транспорта. Если грузовой автомобиль не сможет заехать на территорию под прямым углом, ширину проезда необходимо увеличить в 1,2-1,5 раза. Следует также прибавить двойную толщину створок. Максимальная ширина может составить и 6 метров, для нее требуется усиление конструктива, мощная автоматика и привода.

Высота от земли до нижней кромки створок, чтобы они не застревали при движении, должна быть не менее 8-10 см. Высота ворот, равная 2 м, достаточна для проезда обычного легкового транспорта. Для производственных и цеховых ворот высота должна позволять проезд всех необходимых видов транспорта.

Сечение трубы усиления для опорных столбов – 80-100 м.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Профили для каркаса нужны диаметром от 2,5 до 4,5 см. Для диагонального или поперечного усиления жесткости понадобится профиль сечением 2-4 см.

Технические требования

Как и любые строительные работы, обустройство ограды и ворот производится строго по нормативам и правилам:

  • Ровная поверхность площадки по всему радиусу открывания, малейшее препятствие может привести к заклиниванию и поломке привода.
  • Ширина въезда и полотна створок должна быть достаточной для безопасного и свободного проезда транспорта. Для легковых это 3,5м, для грузовых рекомендуется 4 м.
  • Нормы пожарной безопасности требуют ширины ворот не менее 4 м, если дом расположен вдали от перекрестка.
  • Минимальная высота створок – 1,8 м.
  • Внешний вид и оформление должно гармонировать с общим видом улицы и дома.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи
  • Ворота должны быть оборудованы всеми необходимыми системами безопасности, предупреждающими знаками и табличками.

Устройства безопасности

Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.

Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.

Изготовление своими руками

Строительство ворот вполне возможно осуществить самостоятельно с применением необходимых инструментов и соблюдения технологии и сроков высыхания бетона.

Для самостоятельной работы понадобятся:

  • Бетономешалка, лопата;
  • Уровень, рулетка, маркер, угольник;
  • Болгарка, алмазные диски;
  • Сварочный аппарат;
  • Шуруповерт, саморезы.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

При использовании распашных систем вся основная нагрузка приходится на несущие столбы. Чтобы придать конструкции жесткость и надежность, опоры усиливают стальной трубой и вкапывают в землю на глубину промерзания грунта примерно 1-1,5м. После разметки расположения опор, в этих точках копают яму глубиной 1, 5м и диаметром вдвое большим, чем сечение трубы. Далее на дно ямы высыпают песок и щебень, создавая так называемую подушку. Её высота равна 20 см.

Трубы должны быть защищены от коррозии, установлены в ямы, забетонированы. Бетон следует прикрыть полиэтиленовой пленкой и увлажнять каждый день во избежание растрескивания.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Через неделю бетон наберет необходимую прочность и высохнет. При желании можно обложить столбы кирпичом, камнем.

К опоре привариваются горизонтальные закладные крепления для каркаса сверху, посередине и внизу столба.

Затем необходимо сделать каркас для створок и усилить их. Для этого понадобится профильная труба прямоугольной формы, обработанная составом от ржавчины. Согласно чертежу нужно разрезать трубу на куски с краями в 45 градусов, зачистить стыки. Детали рамы разложить ровно по чертежу и проверить углы и размеры, диагонали. Сварить все узлы сплошным герметичным соединением.

Перемычки привариваются по диагонали или горизонтально на расстоянии 50 см от верхнего и нижнего края полотна. Конструкция должна стать максимально жесткой.

Навешивание каркаса начинается с разметки положения петель.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Каркас необходимо приставить вертикально к несущему столбу и отметить точку крепления петли на расстоянии 25 см от краев створки. Нижнюю часть петли нужно приварить к основе, а верхнюю к каркасу. Теперь можно навешивать раму.

Обшивку полотна можно выполнить и до навешивания, можно и после. Например, профлист крепится саморезами с резиновыми прокладками или клепками. Облицовочные доски крепят к раме саморезами. Затем нужно установить задвижки, засовы, замки, отрегулировать ворота.

Следующий этап – установка автоматики. Ее также можно сделать самому, купив готовый комплект, а возможно изготовить из запчастей и комплектующих от бытовой техники, автомобилей, подручных материалов. Вначале нужно рассчитать расстояние между плоскостью полотна и внешним краем столба. Если оно превышает 150 мм, то применяют рычажный механизм, если нет – то линейный.

Например, для привода используют актуатор для спутниковых антенн, универсальные автомобильные стеклоподъемники, для управления – брелоки от сигнализации, пульты для электроники.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Редукторные электродвигатели и винтовые домкраты также будут полезны.

Для крепления механизмов сначала приваривают кронштейны, держатели приводов. Затем выдвигают рычаги максимально и крепят к столбам и к каркасу. После подключения электрических проводов проводят испытания рабочих систем на видные места согласно схеме, устанавливают сигнальные лампы и другие защитные устройства.

Полезные советы по монтажу распашных ворот своими руками вы найдете в следующем видео.

Примеры дизайна

Достойный вид воротам и всей ограде в частных домах и на дачах придают элементы декора и варианты комбинирования материалов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Красивые, внушительные и в то же время легкие ворота, полотно которых обшито профлистом с рифлением. Оттенок подобран идеально. Форма створок сочетается с архитектурой дома в глубине двора. Мощная автоматика позволит гостям проехать на участок не выходя из авто.

На этом примере мы видим дачные ворота, выполненные в сказочном стиле, очень надежные, экологичные. Благодаря кованым элементам и светлым деревянным рейкам они прекрасно вписываются в окружающий ландшафт.

Благородство стиля и безупречное исполнение, скромная простота и изящность ковки – все это отражено здесь. Кружева этих кованых ворот и ограды вызывают восхищение и зависть, а также демонстрируют прекрасный вкус мастера и хозяев. Ограда прозрачная, издалека показывающая гостям единый ансамбль с домом и окружающей природой.

Распашные ворота — 110 фото обзор материалов и их основные виды

Известно, что многие владельцы загородных домов являются ещё и автовладельцами.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Исходя из этого факта им в процессе строительства или приобретения дома и, соответственно, гаража приходится задумываться не только о добротном и привлекательном входе на территорию участка, но и об организации удобного въезда и выезда.

Другими словами, подумать об установке соответствующей входной группы в ограждении: центрального входа и въезда в гараж. Многим во время таких раздумий приходит в голову идея установить красивые распашные ворота.

Краткое содержимое статьи:

Требования к ограждениям и участкам въездных зон

Ограждение и в том числе въездная зона (ворота) должны быть максимально прочными и жесткими. Территория должна быть надёжно защищена от постороннего проникновения, иметь устойчивость к взлому и выдерживать другие механические воздействия.

Конструкция ворот должна обладать оптимальным весом, быть достаточно тяжелой и, соответственно, устойчивой к сильным порывам ветра. В то же время она не должна обладать высокой громоздкостью.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Процесс открывания и закрывания створок вручную должен проходить. То же требование применяется и к использованию автоматического привода.


Ещё одно требование связано с внешним оформлением ворот. Поскольку эта часть внешнего дизайна дома самая заметная, её вид должен отвечать эстетическим требованиям и вопрос оформления нужно тщательно проработать.

Сегодня всё большим спросом пользуются металлические распашные ворота. Привлекает в первую очередь прочность конструкции, внешнее оформление и система автоматического управления движения полотен.

Кроме того немаловажно и то, что идея сделать распашные ворота своими руками не относиться к разряду фантазий, а вполне реализуема.

Основные плюсы установки распашных ворот

Приемлемая цена готового изделия при сравнении с аналогами других видов въездных ограждений.

Не сложная установка. Это, прежде всего, касается тех, кто решил не прибегать к профессиональной помощи и провести работы самостоятельно.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Конечно, при наличии определённых навыков и необходимого рабочего инструмента. Работы по установке ворот обычно проводятся в течение трёх дней.

Предоставление большого выбора дизайнерских решений. Можно спроектировать собственный вариант внешнего вида конструкции или воспользоваться образцами из специализированных каталогов фирм изготовителей.


Не лишним будет воспользоваться и услугами интернета. На страницах множества соответствующих сайтов среди различных красочных фото распашных ворот, наверняка найдётся подходящий вариант.

Универсальность. Конструкция металлических распашных ворот может быть подстроена под любые приемлемые габариты автотранспортного средства.

Долговечность. Учитывая, что распашные ворота изготавливаются из металла или профлиста, срок их эксплуатации исчисляется несколькими десятилетиями без проведения ремонта.

Критерии выбора автоматики для распашных ворот

Самым выгодным вариантом для распашных ворот будет автоматическая форма управления.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Именно этот вариант выбирает большинство. Конечно автоматика для распашных ворот требует определённых затрат, но все они достаточно быстро окупаются и в итоге остаётся лишь фактор удобного пользования конструкцией.

На современном этапе в качестве систем управления специалистами разработано два вида электрических приводов: линейный и рычажный. Наибольшим спросом пользуется линейный. Принцип его работы состоит в укорачивании и удлинении штока. Подобный привод для распашных ворот используют 95% потребителей.

Преимущества линейных электроприводов.

  • Простота конструкции.
  • Надежная система работы.
  • Приемлемая цена.

Установка линейного привода предусматривает покупку комплекта необходимых элементов автоматической системы. Полное описание комплекта предоставляется непосредственно при покупке. Цена определяется соответственно модели.

Что касается рычажных приводов, то их надежность и мощность значительно уступает линейным аналогам.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Главным недостатком системы рычажного управления считается слабая самоблокировка. При воздействии сильного ветра, существует вероятность непроизвольного открытия ворот.

Установка металлических распашных ворот

Итак, как было заявлено выше, распашные металлические ворота на дачу можно установить самостоятельно. Для этого нужно иметь необходимые навыки, приобрести подходящий материал и правильно спланировать работу.

Начальным этапом всегда считается проектирование. Предварительное нанесение на бумагу отметок расположения распашных ворот. Там же обозначаются основные параметры конструкции и привязка к дому.


Попутно в процессе составления чертежа окончательно определяют вид изделия. Если оно представляет вход на территорию, то, скорее всего, будет проводиться установка ворот с калиткой, если в гаражную зону, то без.

Ни в коем случае не стоит пренебрегать начальным этапом. Не надо огорчаться, если по каким-то объективным причинам сделать чертёж распашных ворот самостоятельно не получается.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Есть множество выходов из таких ситуаций.

Во-первых можно заказать чертёж в специализированной организации, занимающейся проектированием и установкой таких конструкций. Во-вторых, не стоит забывать про интернет. Там на сегодняшний день можно почерпнуть массу информации по любым вопросам. Наверняка, найдя нужную страницу можно будет ознакомиться с многими чертежами и выбрать самый приемлемый. Так что в любом случае ситуация вполне разрешима.

На втором этапе проводится закупка материалов и инструментов. Расчёт необходимого количества происходит в процессе составления чертежа.

Чтобы установить металлические ворота, понадобятся:

  • две опорные трубы квадратного сечения 100х100 мм.;
  • трубы прямоугольного сечения 40х20 мм. и 60х40 мм.; металлический уголок с шириной полки 20мм.
  • оцинкованный профнастил с полимерным покрытием, что защищает конструкцию от различных механических повреждений.

В качестве крепёжных элементов закупаются саморезы либо заклёпки из стали чтобы крепко соединить профнастил с каркасом.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Дополнительными материалами считаются грунтовочный состав для обработки металла, антикоррозийный окрасочный состав, цементно-песчаный раствор для закрепления в грунте металлических стоек.

Из числа рабочих инструментов нужно иметь: болгарку с набором шлифовальных и нарезных дисков, ножницы для резки металла, малярную кисть и валик для прокрашивания металлических изделий, аппарат для сварки и необходимое количество электродов, дрель и комплект насадок, шуруповёрт, а также набор измерительных инструментов, включающий рулетку, строительный уровень и угломер.


Последний пункт-монтаж автоматики

Отдельным пунктом можно считать покупку комплекта автоматики. Выбирать его нужно внимательно, поскольку монтаж ворот будет считаться завершённым, когда будет смонтирована система управления электропривода.

Руководство по монтажу должно входить в основной комплект. В крайнем случае, можно сделать заявку в соответствующую фирму.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Можно конечно обратиться за помощью к тому же интернету, но здесь есть риск получить неполную информацию. Так что к данной проблеме лучше подойти профессионально и приобрести инструкцию гарантированного качества, по которой впоследствии будет смонтирована система, работающая без сбоя.

В целом если подойти работе с должным внимание и проявить терпение, в итоге дом и вся частная территория будут под надёжной защитой. Тем более приятно будет осознавать, что распашные ворота были смонтированы без привлечения посторонней помощи в лице профессиональных бригад.

Фото распашных ворот

Сохраните статью себе на страницу:

Пост опубликован: 31.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 10

Присоединяйтесь к обсуждению: Copyright © 2022 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Ворота распашные металлические с калиткой: фото, монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любая частная территория или приусадебный участок нуждается в ограждении, в котором, в свою очередь, должны быть ворота. Существует много различных видов ворот, различающихся по материалу, типу конструкции и другим характеристикам. В интернете можно найти все необходимое для того, чтобы создать ворота распашные металлические с калиткой: фото, инструкции, чертежи и детальные советы.

Распашные металлические ворота с калиткой – отличный вариант для частного дома

Преимущества и особенности конструкции

Распашные ворота, оснащенные калиткой, – это не только отличная защита вашей территории от несанкционированного проникновения, но и очень удобная конструкция, позволяющая пропускать гостей и технику.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи У каждого из типов такой конструкции есть ряд преимуществ:

  • для создания можно использовать большое количество современных металлических профилей, что открывает перед вами широкий простор для реализации своих дизайнерских фантазий;

Ажурные ворота и калитка из металла гармонично сочетаются с дизайном здания и придомовой территории

  • все элементы металлической конструкции изготавливаются с нанесением специального полимерного покрытия, которое защищает ее от коррозии, перепадов температур и других негативных воздействий;
  • калитка крепится при помощи особых 3-секционных накладных петель, что повышает прочность всей конструкции;
  • металлические распашные ворота не имеют видимых элементов крепления, благодаря чему взломать их становится очень сложно.

Металлические распашные ворота подвешены на тройной ряд петель

Кроме этого, эскизы, конструкцию, чертежи, схемы распашных ворот своими руками можно создать по индивидуальному проекту, используя кованые элементы, автоматику для открытия ворот и многое другое.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Таким образом, ваша конструкция будет не только надежной, но и неповторимой в плане дизайна.

Типы конструкций

Все типы данных ворот состоят из двух или одной створок, которые при помощи петель крепятся к раме. В зависимости от типа створок, различают следующие виды конструкций:

  • каркасные с сеткой – такой тип ворот хорошо подойдет там, где нужно оградить территорию с растениями, или просто не допустить постоянного затенения. При этом сетка стоит достаточно дешево, легко монтируется, не нуждается в постоянном уходе и может похвастаться еще рядом преимуществ;

Кованые ворота и калитка смотрятся элегантно и роскошно

  • с профнастилом – фото ворот из профнастила с ковкой или другими элементами показывают, что такая конструкция привлекательно выглядит и надежно защищает территорию. Сам профнастил отличается большой долговечностью и надежностью, а также широким ассортиментом цветовых решений. Неудивительно, что именно такой тип конструкций в последнее время пользуется все большей популярностью;
  • со сварным решетчатым каркасом – такой тип конструкции отличается стильным видом и используется, чаще всего, именно в декоративных целях.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Но не стоит недооценивать прочность подобного каркаса, он отлично переносит механические повреждения;

Монтажные размеры распашных ворот и калитки из сварной сетки

  • с утеплением – чаще всего устанавливаются в гаражах для защиты автомобиля от сильных морозов. В качестве утеплителя можно использовать полипропиленовые плиты или обычные деревянные доски. Металлическая оболочка в таком случае может быть двойной или одинарной.

Полезный совет! При выборе конструкции учитывайте также тип забора, к которому она будет крепиться. Например, если ваш забор изготовлен из профнастила, то и ворота стоит делать из него.

Двустворчатые распашные ворота – наиболее распространенный вариант подобных конструкций

По количеству створок можно провести следующую классификацию:

  • одностворчатые – характеризуются большим весом и нуждаются в устройстве усиленного опорного столба.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Такой тип конструкции не слишком популярен, так как далеко не каждые петли выдерживают вес сплошного металлического полотна, да и монтировать его сложно. Из преимуществ можно выделить большую прочность, а из недостатков – необходимость в укрепленном фундаменте и держателях, а также потребность в большом количестве свободного пространства для открывания и закрывания ворот;
  • двустворчатые – самый распространенный вариант. Монтаж распашных металлических ворот с калиткой из профнастила отлично подойдет для гаража, складского или производственного помещения. Основные достоинства – это простота конструкции и легкость в эксплуатации и обслуживании;

Металлические распашные ворота со встроенной в створку калиткой

  • двустворчатые с калиткой – самый удобный и часто используемый вариант. Калитка позволяет свободно пропускать на территорию людей без необходимости открывать основные створки.

Из чего состоят ворота и какие инструменты используются при монтаже

Любые распашные ворота с калиткой состоят из следующих элементов:

  • каркас – основа ворот, которая крепится к столбам или к забору;
  • обшивка – материал, которым заполняется каркас;
  • петли, при помощи которых каркас крепится к опорным столбам;
  • столбы;
  • запирающий механизм – замок или задвижка, при помощи которой закрываются ворота.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Современный дизайн металлических распашных ворот с калиткой

Также для монтажа конструкции используется большое количество расходных материалов: кирпичи, щебень, песок, цемент, грунтовочная и обычная краска, гвозди или дюбеля. Непосредственно при создании ворот своими руками вам пригодится строительный уровень, болгарка с различными дисками для резки и шлифовки металла (для шлифовки также можно использовать специальную шлифовальную машинку), краскопульт, валик или кисти, сварочный аппарат.

Выбор профильного листа, материалов для каркаса и столбов

Прежде чем заняться изготовлением забора и ворот для частного дома из профнастила (фото которых можно часто увидеть в сети), стоит определиться с типом профильного листа. Различают следующие варианты:

  • «С» — стеновой профильный лист, изготовленный из оцинкованной стали небольшой толщины. Характеризуется легкостью и прочностью, чаще всего используется для самостоятельного изготовления ворот;

Виды профилированных листов, подходящих для монтажа ворот

  • «НС» — листы с крупной высотой волны и большой толщиной, характеризуются повышенной прочностью, но и большим весом;
  • «Н» — несущий профильный лист большой толщины и веса, используется для создания ангаров и гаражей.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Для создания ворот лучше всего подойдут два типа: С8 и С10. Толщина листов первого составляет 0,4-0,6 мм, а высота волны – 8 мм. Квадратный метр такого листа весит до 5,5 кг, то есть одна стандартная створка размером 2х2,5 м будет весить около 25 кг. С10 изготавливается из стали толщиной до 0,8 мм, высота волны – 10 мм. Он отличается большим весом, одна створка может весить до 40 кг.

Распашные ворота и калитка из металла выполнены в едином стиле

Каркас ворот можно сделать из проката железа или же из деревянных брусьев. Первый вариант предпочтительнее, так как дерево нужно постоянно защищать от гниения и других неблагоприятных воздействий, которые металл переносит гораздо легче. Также различают следующие типы каркаса:

  • сварная конструкция – самый долговечный и надежный вариант, которой хорошо выдерживает большой вес. Единственный недостаток – сварной каркас может быть слишком тяжелым для создания автоматических ворот;
  • алюминиевый каркас – используется только в сочетании с легкими материалами обшивки.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Идеально подходит для автоматически открывающихся ворот благодаря небольшому весу;
  • каркас на болтах – сооружается проще, чем сварной, но не может похвастаться такой же надежностью и долговечностью.

Схема каркаса из профилированной трубы для распашных ворот с калиткой

Полезный совет! Если вы все-таки собираетесь использовать дерево для каркаса, то для этих целей лучше всего подойдет качественный деревянный брус с сечением 10х10.

Каркас из железа монтируется из профилированной трубы с квадратным или прямоугольным сечением. Оптимальный размер – 40х20 мм.

Опорные столбы, которые можно увидеть на фото кованых ворот и калитки, тоже могут быть выполнены из разных материалов:

  • дерево – самый дешевый, но далеко не самый долговечный материал для опорных столбов. Преимущество – простота в обработке;

Распашные ворота и калитка, выполненные из металла

  • кирпич – служит дольше, чем дерево, смотрится вполне привлекательно и может выдержать большой вес.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Идеальный вариант использования кирпича – это обкладывание им металлических конструкций. При этом петли и другие конструктивные элементы нужно приваривать именно к железному сердечнику;
  • бетон – один из самых долговечных и простых в обработке материалов для опорных столбов. Благодаря своей массивности легко выдерживает вес большой конструкции, легко поддается косметическому ремонту;
  • асбест – средний вариант между металлическими и деревянными столбами;

Схема устройства опор для распашных ворот с калиткой

  • металл – столбы из него проще всего устанавливать (они просто вкапываются в грунт), стойко выдерживают многие природные и механические воздействия. Очень хороший вариант опорных столбов для всех типов конструкций – это металлические столбы с бетонным или кирпичным основанием.

Порядок монтажа

Изготовление ворот из профлиста своими руками – это достаточно сложный, длительный и трудоемкий процесс. Рассмотрим его подробно.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Начальный этап возведения ворот – составление подробного чертежа будущей конструкции, который может быть выполнен с нуля или взят из интернета. В любом случае необходимо проведение некоторого количества расчетов и замеров. Чертежи, фото и видео распашных ворот своими руками можно найти на любом специализированном строительном сайте, так что вам остается только выбрать устраивающий вас вариант дизайна.

Монтажные размеры ворот из профнастила со встроенной в створку калиткой

Важный момент – правильно определить глубину ям под опорные столбы. Если ваши ворота имеют 2 м в высоту, то глубина ямы должна быть не меньше 1 м, а диаметр углубления стоит делать на 10 см больше, чем диаметр опорной трубы. Классические размеры ворот из профнастила с элементами ковки – 3-4 на 2,5 м. При этом нужно учитывать габариты калитки, а если вы ограничены в размерах участка, то ее можно врезать в одну из створок.

Далее идет установка опор. Толщина опорной трубы подбирается в зависимости от веса всей конструкции.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Труба укладывается в яму, затем засыпается щебнем или битым кирпичом и заливается строительным раствором (цемент с песком в соотношении 1:3 и 25% воды). Если конструкция слишком тяжелая или вам просто нужно дополнительное укрепление, то столбы у основания можно обложить кирпичами.

Процесс установки опорных столбов для распашных ворот

Изготовление самих ворот – отдельный процесс, который стоит расписать детально.

Монтаж ворот из профнастила с элементами ковки: фото и инструкции

При изготовлении ворот, в первую очередь необходимо смонтировать раму, которая будет устанавливаться в проем. Для этого металлические уголки располагаются в форме квадрата или прямоугольника, а места стыков свариваются при помощи сварочного аппарата.

Полезный совет! Для большей прочности рекомендуется делать две рамы – с внешней и внутренней стороны проема. Между ними нужно приварить металлические пластины. Чем надежнее будет крепление, тем лучше рама будет выдерживать вес створок.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Монтажные размеры распашных ворот и калитки с металлическим каркасом и вставками из профнастила

При изготовлении створок, металлические профили раскладываются на ровной поверхности в соответствии с вашим чертежом, а затем места соприкосновения свариваются. Полученные листы следует укрепить продольными или поперечными железными балками. Таким же образом изготавливается каркас для калитки.

После этого покрытие приваривается к каркасной части. Рекомендуемая толщина листового металла – около 2 мм. Вес более толстых листов могут не выдержать опорные стойки, а слишком тонкий металл можно легко повредить.

Ворота из профилированных листов с элементами ковки

Особое внимание следует обратить петлям, так как именно на них держится вся конструкция. Не стоит экономить на данном элементе ворот, иначе вы рискуете получить крайне ненадежную конструкцию. Петли привариваются к опорным столбам и створкам при помощи сварочного аппарата.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

После этого ворота и калитка устанавливаются на петли, монтируются замки и засовы, конструкция покрывается краской для защиты от коррозии.

Схема устройства кованых распашных ворот с калиткой

Установка автоматики на ворота

Конструкция с автоматическим приводом – это очень удобный и функциональный вариант, который позволит вам сэкономить время и силы. Для этого даже необязательно иметь специализированное оборудование, а можно использовать поворотный механизм, который применяется в спутниковой тарелке. Такой вариант будет не только эффективным и недорогим, но и безопасным, так как двигатель от спутниковой системы можно совместить с понижающим трансформатором.

Распашные ворота из металла с установленной автоматикой

Два привода от спутниковых систем с максимально длинными штоками прикрепляются к створкам ворот с внутренней стороны участка. К ним же покупается универсальный пульт управления. Также не помешает подсоединить к системе токовое реле, которое будет возвращать створку в исходное положение, если под нее попадет камень или другая помеха.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Если такого реле не будет, то механизм автоматического открывания ворот может выйти из строя в результате попадания на дорогу перед конструкцией даже небольшого препятствия.

Статья по теме:

Ворота своими руками. Чертежи, фото и видео. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа. Видео процесса установки различных видов ворот.

Кованые ворота: фото и инструкции по изготовлению

Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

Ворота со встроенной калиткой, выкованные из металла

Есть несколько вариантов кованых ворот:

  1. Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Очень стильно и красиво выглядит, однако обойдется очень дорого.
  2. Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.

Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.

Пример монтажа распашных кованых ворот и калитки

Полезный совет! На чертеже кованых ворот очень важно учитывать точные размеры элементов для того, чтобы в готовом изделии между ними не образовались зазоры.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

Распашные ворота из металла с элементами ковки и встроенной калиткой

Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.

Преимущества и недостатки кованых ворот

Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:

  • долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;

Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны

  • экологичность – металл кованых изделий абсолютно безопасен для здоровья человека.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.

Недостатки:

  • сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
  • высокая цена – недостаток, который логично вытекает из предыдущего пункта.

Кованые конструкции отличаются особой красотой и изяществом

Уход за коваными конструкциями

Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.

По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

Металлические распашные ворота с обилием ажурных кованых элементов

Ворота распашные металлические с калиткой: фото и нюансы работы

Вне зависимости от того, какой из вариантов распашных ворот вы выбрали, следует учитывать ряд важных моментов:

  • до осуществления каркасных работ бетон вокруг опорных столбов должен как следует высохнуть. Если же вы делаете столбы с прямой врезкой в грунт, то землю вокруг них нужно обильно полить водой, тщательно утрамбовать, а затем дать высохнуть;
  • работы по закладке фундамента для ворот (если требуется) и опорных столбов лучше всего осуществлять в теплое время года, когда грунт еще не промерз, но уже не слишком влажный;

Необычные распашные ворота и калитка с растительными мотивами в дизайне

  • если вы не хотите, чтобы металлические ворота страдали от осадков, то сверху их стоит закрыть небольшим козырьком;
  • металлический каркас и столбы нужно вскрывать специальной краской для защиты от коррозии.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Делать это нужно до начала монтажных работ;
  • столбы не должны иметь отверстий сверху. Поэтому, если вы делаете их из полых труб, то отверстия нужно заварить.

Вариант металлических распашных ворот с калиткой

Помните, что качественные и надежные ворота – это залог безопасности вашей территории. Поэтому не стоит экономить на расходных материалах, а также невнимательно относиться к процессу сборки и установки конструкции. На сегодняшний день на специализированных сайтах в интернете размещено огромное количество подробных и доступных материалов, внимательное изучение которых позволит избежать самых распространенных ошибок.

Металлические распашные ворота с калиткой – один из самых популярных типов ворот. Они достаточно просты в изготовлении и эксплуатации, недорого стоят и прослужат вам долгие годы.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

вещей, которые вам нужно знать о воротах и ​​операторах ворот

Если вы хотите усилить свою безопасность и чувствовать себя спокойнее, добавление системы автоматических ворот может стать вашим следующим шагом. Но с множеством вариантов на выбор и различным внешним видом правильный выбор имеет решающее значение для оптимальной функциональности и эффективности ваших ворот.

Вот некоторые вещи, которые важно знать, прежде чем инвестировать в ворота и приводы ворот.



1.Распашные ворота самые распространенные

  • Одностворчатые ворота . Этот вариант будет стоить меньше, потому что для него требуется только один автоматический открыватель/оператор.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи С одними распашными воротами требуется больше места. Размер полотна ворот – это размер пространства, необходимого для расчистки за воротами, расстояние поворота. Распределение веса больше на одну сторону, поэтому для работы распашных ворот требуется прочная стойка. Установка этих ворот проще и менее трудоемка, так как требуется только один привод ворот и половина фурнитуры двустворчатых распашных ворот.
  • Двойные распашные ворота . Если у вас есть широкая подъездная дорожка или проем для ваших ворот, лучше всего подойдут двойные распашные ворота, потому что расстояние поворота за воротами сокращается вдвое. Представьте, что у вас есть вход шириной 16 футов, с одним поворотом вам потребуется расстояние поворота 16 футов. Но с двойным распахиванием расстояние поворота составляет всего восемь футов. Двойные распашные ворота имеют более элегантный вид, открываясь из центра, но вы заплатите больше за этот вид, так как вам понадобятся два автоматических привода для обеих секций.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

2. Раздвижные ворота предназначены для жизни в горах

Это лучший вариант для небольших помещений, так как вам не нужно рассчитывать место для расстояния качания. Еще одно преимущество откатных ворот заключается в том, что вам не нужно рассчитывать пространство, необходимое для того, чтобы ворота открылись и не попали в ваш автомобиль. Живя в горах, довольно часто бывает, что подъездная дорога имеет уклон. В этом случае распашные ворота не могут открываться за воротами, а только в сторону вашего автомобиля, и это потенциально может привести к повреждению транспортных средств, въезжающих на вашу территорию.

3. Консольные ворота — самый тихий выбор

Консольные ворота представляют собой особый тип откатных ворот. Это выбор для вас, если проем ворот должен быть больше, чем любой из других вариантов автоматических ворот. Это в основном используется для промышленных и коммерческих объектов. Консольные ворота работают тише большинства, потому что ворота никогда не касаются земли.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Требуется противовес для поддержки створки, что означает, что требуемый размер на 50% больше, чем проем ворот. Например, вам нужно отверстие в 20 футов; для этого требуется 10-футовый противовес, а это означает, что необходимо 30-футовое свободное пространство для консольных ворот.

4. Сохраняйте экологичность с помощью солнечных автоматических ворот

Вместо того, чтобы придерживаться традиционного электричества, выбор солнечных панелей для питания ваших ворот снижает стоимость жизненного цикла и воздействие на окружающую среду. Это может стоить дороже во время установки, но сэкономит ваши деньги в долгосрочной перспективе. Еще одним преимуществом является налоговый кредит на инвестиции в солнечную энергию, который позволяет вам вычесть 26% стоимости установки системы солнечных автоматических ворот из ваших федеральных налогов.

5. Повысьте безопасность игры

Забудьте о своих заботах с автоматическим приводом ворот.Никто не может придумать какие-то старые болторезы или отмычки и пробить.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Один только вид автоматических ворот отпугивает любого потенциального вора.

6. Отслеживание въездов и выездов

Отличительной особенностью автоматических ворот является способность определять, кто находится здесь, прежде чем их пропустить. Клавиатуры, считыватели карт или телефонные домофоны дают вам базу данных для отслеживания всех посетителей объекта и того, в какое время они вошли/вышли. Вы также можете быть уверены, что знаете момент прибытия доставки.

7. Безопасно оставайтесь в машине

Одним нажатием ключа или движением карты вы можете быстро оказаться за автоматическими воротами, не выходя из автомобиля, чтобы открыть ворота вручную. Это дополнительная функция безопасности, так как выход из автомобиля сопряжен с опасностью плохой погоды, неизвестных людей или диких животных.

8. Обеспечьте бесперебойную работу с помощью ежегодных технических осмотров

Ваши автоматические ворота полезны только при правильном уходе.Из-за моторизованного оборудования для правильной работы требуется регулярное техническое обслуживание.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Лучше всего доверить эту работу опытным мастерам. Эти проверки варьируются от 1 до 4 раз в год в зависимости от использования и других факторов.

Забор Эшвилла

Теперь, когда вы знаете кое-что о операторах ворот, проверьте нашу команду в Asheville Fence, женском бизнесе в западной части Северной Каролины. Мы являемся экспертами в области консольных, распашных, двустворчатых или раздвижных ворот. Наша команда профессиональных оценщиков является лидером в области дизайна, строительства, функциональности и эстетики.Свяжитесь с нами сегодня для получения дополнительной информации о вашей новой системе автоматических ворот

TX-SG20 | Струйные вентиляторы и распашные ворота

Что такое распашные ворота?

Это устройство используется для обеспечения дополнительной точки входа/выхода в ограниченном пространстве. Как правило, вентилятор крепится болтами непосредственно к фланцу резервуара. После закрепления отверстие может использоваться только вентилятором для вентиляции замкнутого пространства.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Распашные ворота по-прежнему позволят использовать проем как вентиляционную точку, но ее также можно использовать как дополнительную точку входа/выхода в случае чрезвычайной ситуации.

Рабочий, находящийся внутри резервуара, должен осторожно нажать на ручную лопатку, отлитую в отливке. Вентилятор отклонится и позволит рабочему покинуть помещение. Рабочий снаружи резервуара просто тянул за фланец реактивного вентилятора, чтобы отвернуть вентилятор и позволить войти в пространство.

Фланец закрыт магнитом. Запорных устройств нет. Магнит — это более совершенный механизм по сравнению с застежкой-липучкой нашего конкурента (похожей на липучку).Магнит не теряет адгезию со временем и не портится под воздействием погодных условий. Чтобы толкнуть или потянуть вентилятор, достаточно легкого толчка или рывка. Установка струйного вентилятора на поворотной пластине воздухозаборником к петле не будет препятствовать открытию ворот. Кроме того, заземляющий провод реактивного вентилятора также должен быть прикреплен к шарнирной стороне устройства.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Все открытые компоненты изготовлены из нержавеющей стали или алюминия.

  • Монтажный фланец сконфигурирован так, чтобы соответствовать фланцам резервуара с отверстиями, начинающимися в верхнем центральном положении ИЛИ на уровне центральной линии.
  • Вентили нашего конкурента можно использовать только для фланцев, установленных так, чтобы два верхних отверстия находились на одном уровне с центральной линией.
  • Термообработан в соответствии со спецификациями авиационного алюминия T6.
  • Скоба из нержавеющей стали, используемая для точки подъема
  • Блок поставляется с болтами из нержавеющей стали 1″, плоскими шайбами, стопорными шайбами ​​и гайками для крепления струйного вентилятора к поворотной пластине.

Технические характеристики:

  • Вес = 82 фунта.
  • Высота = 36″
  • Длина = 36″
  • Вес с вентилятором = 177 фунтов.
  • Сила открывания = 4 фунта.

Приводы с поворотным рычагом и электрический привод для распашных ворот

Привод с поворотным рычагом и электрический привод для распашных ворот | Депо у ворот

Магазин не будет работать корректно в случае, если куки отключены.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Приводы с поворотным рычагом — отличный выбор  для любой установки, где важны долговечность и скорость. Этот тип привода может открыть большие распашные ворота за 12–15 секунд в зависимости от длины и веса, и обычно на него предоставляется гарантия от 5 до 10 лет. У нас есть модели от Platinum Access, Viking Access, Liftmaster, DoorKing, Eagle, Ramset, Apollo, All-O-Matic, Linear OSCO и FAAC.В более новых моделях обычно используется двигатель на 24 В постоянного тока с комплектом батарей для обеспечения резервного питания в случае отключения электроэнергии. Устройства более старого типа работают от двигателя 110 В переменного тока с конденсатором и имеют очень ограниченные возможности резервного питания от батареи.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи Для большинства моделей требуется заливка бетонной подушки размером примерно 2 фута x 2 фута x 2 фута и отделка на 4-6 дюймов выше уровня земли. Исключением из этого правила может быть привод поворотного рычага, установленный снизу, такой как DoorKing 6100. Эти устройства имеют опцию для установки на набор стоек, а выходной вал для поворотного рычага выходит из нижней части привода, чтобы обеспечить более эстетичный вид установки.Резка и сварка поворотного рычага потребуются для всех приводов поворотного рычага. Если вам нужна помощь в выборе подходящей модели для вашей установки, позвоните нам по телефону (888) 818-4283.

Читать далее

  1. Platinum Access BLSW814 Привод распашных ворот

    GD# PAS-blsw814-комплект

    • 14 футов x 800 фунтов
    • Источник питания 120/220 В переменного тока или 24 В постоянного тока, совместимый с солнечными батареями
    • Рабочее напряжение 24 В постоянного тока
    • Открывается на ~ 12 дюймов в секунду / макс.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 120°
    • Бесщеточный двигатель непрерывного действия
    • Система резервного питания от батарей 24 В постоянного тока с (2) батареями емкостью 7 А·ч
    • До 100 полных циклов при работе от резервного аккумулятора
    • 8-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства для предотвращения захвата
    См. дополнительные сведения

    От 1110 долларов.00

    К 2417,00 долларов США

    Подробности
  2. Platinum Access BLSW1016 Привод распашных ворот

    GD# PAS-blsw1016-комплект

    • 16 футов x 1000 фунтов / 12 футов x 1400 фунтов
    • Источник питания 120/220 В переменного тока или 24 В постоянного тока, совместимый с солнечными батареями
    • Рабочее напряжение 24 В постоянного тока
    • Открывается на ~ 12 дюймов в секунду / макс.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 120°
    • Бесщеточный двигатель непрерывного действия
    • Система резервного питания от батарей 24 В постоянного тока с (2) батареями емкостью 7 А·ч
    • До 100 полных циклов при работе от резервного аккумулятора
    • 8-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства для предотвращения захвата
    См. дополнительные сведения

    От 1375 долларов.00

    К 2682,00 долларов США

    Подробности
  3. Platinum Access BLSW2212 Привод распашных ворот

    GD# PAS-blsw2212-комплект

    • 12 футов x 2200 фунтов / 13 футов x 2000 фунтов
    • Источник питания 120/220 В переменного тока или 24 В постоянного тока, совместимый с солнечными батареями
    • Рабочее напряжение 24 В постоянного тока
    • Открывается на 90° ~ 13–18 секунд / макс.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 100°
    • Бесщеточный двигатель непрерывного действия
    • Система резервного питания от батарей 24 В постоянного тока с (2) батареями емкостью 7 А·ч
    • До 100 полных циклов при работе от резервного аккумулятора
    • 8-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства для предотвращения захвата
    См. дополнительные сведения

    От 1816 долларов.00

    К 3123,00 долларов США

    Подробности
  4. Привод распашных ворот Viking Access R6

    ГД# ВКС-р6-комплект

    Для одинарных или двустворчатых ворот
    • 14 футов x 700 фунтов
    • Источник питания 120/240 В переменного тока / рабочее напряжение 24 В постоянного тока
    • Открывается на 90° ~ 13–16 секунд
    • Непрерывная работа
    • Система резервного питания от батарей 24 В постоянного тока с (2) батареями емкостью 7 А·ч
    • До 400 полных циклов при работе от резервного аккумулятора
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    В НАЛИЧИИ И ГОТОВ К ОТПРАВКЕ Подробнее

    От 1685 долларов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 00

    К 2316,00 долларов США

    Подробности
  5. Привод для распашных ворот Viking Access R6S — Солнечная энергия

    ГД# ВКС-р6-солнечный комплект

    Для одинарных или двустворчатых ворот
    • 14 футов x 700 фунтов
    • Солнечная энергия 12 В пост.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи тока / рабочее напряжение 12 В пост. тока
    • Открывается на 90° ~ 13–16 секунд
    • Непрерывная работа
    • Система резервного питания от батарей 12 В пост. тока
    • 5-летняя ограниченная гарантия производителя
    Для работы ТРЕБУЕТСЯ одна батарея 12 В — НЕ ВХОДИТ
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    Для всех продуктов требуется 3-5 дней Подробнее

    От 1513 долларов.00

    К 2400,00 долларов США

    Подробности
  6. Привод распашных ворот Viking Access F1NX

    GD# VKS-f1-комплект MFR# F1NX

    Для одинарных или двустворчатых ворот
    • 12 футов x 1500 фунтов / 16 футов x 1000 фунтов
    • Источник питания 120/240 В переменного тока / рабочее напряжение 24 В постоянного тока
    • Открывается на 90° ~ 13–16 секунд
    • Непрерывная работа
    • Система резервного питания от батарей 24 В постоянного тока с (2) батареями емкостью 7 А·ч
    • До 400 полных циклов при работе от резервного аккумулятора
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    Для всех продуктов требуется 3-5 дней Подробнее

    От 2174 доллара.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 00

    К 2805,00 долларов США

    Подробности
  7. Привод для распашных ворот Viking Access T21

    GD# VKS-t21-комплект MFR# X9

    Для одинарных или двустворчатых ворот
    • 12 футов x 2000 фунтов / 20 футов x 1200 фунтов
    • Источник питания 120/240 В переменного тока / рабочее напряжение 24 В постоянного тока
    • Открывается на 90° ~ 13–16 секунд
    • Непрерывная работа
    • Система резервного питания от батарей 24 В постоянного тока с (2) батареями емкостью 7 А·ч
    • До 400 полных циклов при работе от резервного аккумулятора
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    Для всех продуктов требуется 3-5 дней Подробнее

    От 2878 долларов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 00

    К 3 509,00 долларов США

    Подробности
  8. Привод для распашных ворот LiftMaster RSW12U

    GD# LFM-rsw12u-комплект

    • 6 футов x 1000 фунтов / 16 футов x 400 фунтов
    • Источник питания 120 В переменного тока или 12 В постоянного тока, совместимый с солнечной батареей
    .Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи • Рабочее напряжение 12 В постоянного тока
    • Открывается на 90° ~ 13–15 секунд
    • Непрерывная работа / 250 циклов в день
    • Система резервного питания от батарей 12 В постоянного тока с (1) батареями емкостью 7 А·ч
    • До 877 циклов в режиме резервного питания с аккумулятором 33 Ач
    • Включает приемник и фотоглазок
    • 7/5 лет ограниченной гарантии производителя
    В НАЛИЧИИ И ГОТОВ К ОТПРАВКЕ Подробнее

    От 2006 долларов.00

    К 2 918,00 долларов США

    Подробности
  9. Привод распашных ворот LiftMaster CSW24UL

    GD# LFM-csw24u-комплект

    • 8 футов x 1600 фунтов / 18 футов x 600 фунтов
    • Источник питания 120/230 В переменного тока или 24 В постоянного тока, совместимый с солнечными батареями
    • Рабочее напряжение 24 В постоянного тока
    • Открывается на 90° ~ 13–15 секунд
    • Непрерывная работа
    • Система резервного питания от батарей 24 В постоянного тока с (2) батареями емкостью 7 А·ч
    • До 875 циклов в режиме резервного питания с батареями емкостью 33 Ач
    • Включает приемник и фотоглазок
    • 7/5 лет ограниченной гарантии производителя
    В НАЛИЧИИ И ГОТОВ К ОТПРАВКЕ Подробнее

    От 2364 доллара.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 00

    К 3 536,00 долларов США

    Подробности
  10. Привод для распашных ворот LiftMaster HDSW24UL

    GD# LFM-hdsw24ul-комплект

    • 14 футов x 2800 фунтов / 22 фута x 1500 фунтов со стандартной стрелой
    • 14 футов x 4500 фунтов / 22 фута x 2750 фунтов с длинной рукой
    • Источник питания 120/240 В переменного тока или 24 В постоянного тока, совместимый с солнечными батареями
    • Рабочее напряжение 24 В постоянного тока
    • Открывается на 90° ~ 13–36 секунд / переменная
    • Непрерывная работа
    • Система резервного питания от батарей 24 В постоянного тока с (2) батареями емкостью 7 А·ч
    • До 307 циклов в режиме резервного питания с батареями емкостью 33 Ач
    • Включает приемник и фотоглазок
    • Ограниченная гарантия производителя сроком на 7 или 5 лет Узнать больше

    От 2870 долларов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 00

    К 4042,00 долларов США

    Подробности
  11. Привод распашных ворот DoorKing 6050

    GD# DKS-6050-комплект

    • 10 футов x 400 фунтов
    • Источник питания 115 В переменного тока / рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 12–14 секунд
    • Непрерывная работа — 10 циклов в час
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США
    Для всех продуктов требуется 3-5 дней Подробнее

    От 2068 долларов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 20

    К 4084,40 долларов США

    Подробности
  12. Привод распашных ворот DoorKing 6100

    GD# DKS-6100-комплект

    • 14 футов x 500 фунтов
    • Источник питания 115 В переменного тока / рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 10–12 секунд
    • Непрерывная работа — 60 циклов в час
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США
    Для всех продуктов требуется 3-5 дней Подробнее

    От 2347 долларов.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи 20

    К 4356,20 долларов США

    Подробности
  13. Привод для распашных ворот DoorKing 6300 — 1/2 л.Ворота распашные фото: делаем своими руками модели с калиткой, универсальные и автоматические варианты с электроприводом из сэндвич-панелей для дачи с.

    GD# DKS-6300-1-2-hp-bundle

    • 18 футов x 700 фунтов
    • Источник питания 115/208/230/460/575 В переменного тока
    • Рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 16–18 секунд
    • Непрерывная работа — 60 циклов в час
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США
    Для всех продуктов требуется 3-5 дней Подробнее

    От 2764 доллара.80

    К 5 591,00 долларов США

    Подробности
  14. Привод для распашных ворот DoorKing 6300 — 1 л.с.

    GD# DKS-6300-1-hp-bundle

    • 22 фута x 800 фунтов
    • Источник питания 115/208/230/460/575 В переменного тока
    • Рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 16–18 секунд
    • Непрерывная работа — 60 циклов в час
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США
    Для всех продуктов требуется 3-5 дней Подробнее

    От 3400 долларов.20

    К 6 856,40 долларов США

    Подробности
  15. Привод для распашных ворот DoorKing 6500 — 1/2 л.с.

    GD# DKS-6500-1-2-hp-bundle

    • 18 футов x 700 фунтов
    • Источник питания 115/208/230/460/575 В переменного тока
    • Рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 16 секунд
    • Непрерывная работа — 60 циклов в час
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США
    Для всех продуктов требуется 3-5 дней Подробнее

    От 3555 долларов.00

    К 6 251,60 долларов США

    Подробности
  16. Привод для распашных ворот DoorKing 6500 — 1 л.с.

    GD# DKS-6500-1-hp-bundle

    • 22 фута x 800 фунтов
    • Источник питания 115/208/230/460/575 В переменного тока
    • Рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 16 секунд
    • Непрерывная работа — 60 циклов в час
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США
    Для всех продуктов требуется 3-5 дней Подробнее

    От 4296 долларов.60

    К 6865,40 долларов США

    Подробности
  17. Привод для распашных ворот DoorKing 6550

    GD# DKS-6550-комплект

    • 25 футов x 2000 фунтов
    • Источник питания 115/208/230/460/575 В переменного тока
    • Рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 16 секунд
    • Непрерывная работа — 60 циклов в час
    • 5-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США
    Для всех продуктов требуется 3-5 дней Подробнее

    От 4962 доллара.60

    К 7 049,00 долларов США

    Подробности
  18. Привод для распашных ворот Eagle II

    GD# EGL-два пакета

    • 14 футов или 400 фунтов
    • Источник питания 115 В переменного тока / рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 18 секунд
    • Непрерывная работа
    • Включает приемник
    . • 5-летняя ограниченная гарантия производителя для жилых помещений
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США Подробнее

    От 1380 долларов.00

    К 1883,00 долларов США

    Подробности
  19. Привод распашных ворот Ramset Model 30 UL 1/2 HP

    GD# RAM-30-комплект

    Для одинарных или двустворчатых ворот
    • 12 футов x 400 фунтов
    • Источник питания 115 В переменного тока / рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 16 секунд
    • 30 циклов в час
    • 10/7-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США Подробнее

    От 1154 доллара.00

    К 1753,00 долларов США

    Подробности
  20. Привод распашных ворот Ramset Model 300 UL 1/2 HP

    GD# RAM-300-комплект

    Для одинарных или двустворчатых ворот
    • 18 футов x 800 фунтов
    • Источник питания 115 В переменного тока / рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 14 секунд
    • Непрерывная работа
    • 10/7-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США Подробнее

    От 1544 доллара.00

    К 2143,00 долларов США

    Подробности
  21. Привод распашных ворот Ramset Model 3000 UL 1/2 HP

    GD# RAM-3000-комплект

    Для одинарных или двустворчатых ворот
    • 22 фута x 1000 фунтов
    • Источник питания 115 В переменного тока / рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 20 секунд
    • Непрерывная работа
    • 10/7-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США Подробнее

    От 1661 доллар.00

    К 2260,00 долларов США

    Подробности
  22. Привод распашных ворот Ramset Model 3100 UL 3/4 HP

    GD# RAM-3100-комплект

    Для одинарных или двустворчатых ворот
    • 22 фута x 1200 фунтов
    • Источник питания 115 В переменного тока / рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 20 секунд
    • Непрерывная работа
    • 10/7-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США Подробнее

    От 1847 долларов.00

    К 2252,00 долларов США

    Подробности
  23. Привод распашных ворот Ramset Model 3200 UL мощностью 1 л.с.

    GD# RAM-3200-комплект

    Для одинарных или двустворчатых ворот
    • 22 фута x 1400 фунтов
    • Источник питания 230 В переменного тока / рабочее напряжение 230 В переменного тока
    • Открывается на 90° ~ 20 секунд
    • Непрерывная работа
    • 10/7-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США Подробнее

    От 2025 долларов.00

    К 2624,00 долларов США

    Подробности
  24. Привод распашных ворот Ramset Model 302 UL 1/2 HP

    GD# RAM-302-комплект

    Для одинарных или двустворчатых ворот
    • 18 футов x 800 фунтов
    • Источник питания 115 В переменного тока / рабочее напряжение 115 В переменного тока
    • Открывается на 90° ~ 16 секунд
    • Непрерывная работа
    • 10/7-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США Подробнее

    От 1532 доллара.00

    К 2131,00 долларов США

    Подробности
  25. Привод распашных ворот Ramset Model 3030 UL

    GD# RAM-3030-комплект

    Выберите 115 или 230 В переменного тока
    Выберите справа или слева

    • 22 фута x 3000 фунтов
    • Источник питания 115/230 В переменного тока / рабочее напряжение 115/230 В переменного тока
    • Открывается на 90° ~ 16 секунд
    • Непрерывная работа
    • 10/7-летняя ограниченная гарантия производителя
    ТРЕБУЮТСЯ дополнительные устройства предотвращения захвата
    СДЕЛАНО В США Подробнее

Купить у

Купить у

Марка

Выберите опцию … All-O-Matic (6) Дитек (9) Двери (10) Дурагейт (11) Орел (8) ЕМХ (56) ФААК (1) Лифтмастер (36) Линейный (10) МК Аккумулятор (1) Морнингстар (1) Ницца Аполлон (3) Найс ХайСекьюрити (2) Платиновые системы доступа (3) Рамсет (7) Секо-Ларм (41) Блеск солнечной технологии (9) Доступ викингов (4)

Рабочее напряжение солнечной батареи

Грузоподъемность ворот

  1. 0 — 500 фунтов.6 Предметы
  2. 501 — 700 фунтов. 12 Предметы
  3. 701 — 900 фунтов.15 Предметы
  4. 901 — 1100 фунтов. 11 Предметы
  5. 1101–1300 фунтов.6 Предметы
  6. 1301–1500 фунтов. 7 Предметы
  7. 1501–2000 фунтов.9 Предметы
  8. 2001–3000 фунтов. 4 Предметы
  9. 3001 фунт и выше 2 Предметы
@ Copyright 2021 Gate Depot @ Martrano Enterprises, LLC Все права защищены.Никакая часть этого сайта не может быть воспроизведена в любой форме или любыми средствами, механическими или электронными, без предварительного письменного согласия Gate Depot.

Все об автоматических распашных воротах

Вы думаете об установке ворот на своем участке? Есть много веских причин, чтобы иметь ворота в конце подъездной дорожки или перед входной дорожкой.

Вот некоторые из преимуществ наличия ворот:

  • Они повышают безопасность вашего дома, предотвращая проникновение в него посторонних лиц.На самом деле воры часто избегают атаковать дома с воротами.
  • Придает вашему дому классический величественный вид, повышая тем самым его привлекательность и повышая стоимость вашей собственности.
  • Обеспечивает большую конфиденциальность, помогая скрыть ваш двор от прохожих.

При выборе ворот у вас есть два варианта: распашные или раздвижные ворота. Это оба отличные варианты, и один или другой может быть наиболее подходящим для вашего дома в зависимости от таких факторов, как архитектура вашего дома и уклон вашей собственности.

Однако, вот почему распашные ворота могут быть лучшим выбором.


Они элегантны

Распашные ворота имеют классический стиль, который действительно сделает ваш дом более привлекательным. Этот эффект усиливается, когда вы выбираете ворота с элегантной или богато украшенной отделкой.

Кроме того, многие люди находят распашные ворота привлекательными. Они открываются таким образом, что, кажется, приглашают посетителя войти в собственность. При проведении специальных мероприятий распашные ворота могут заставить ваших гостей почувствовать, что они являются частью чего-то действительно особенного.

Распашные ворота — идеальный вариант, если у вас дом с традиционным архитектурным стилем, например, в викторианском, колониальном, тюдоровском или французском стиле.

Они экономичны

Распашные ворота, как правило, стоят дешевле раздвижных. Это в основном потому, что они имеют меньше компонентов. В то время как для работы откатных ворот требуется гусеница, ролики и другие детали, распашные ворота открываются и закрываются с помощью петель.


Они не требуют особого ухода

За распашными воротами очень легко ухаживать.Вам просто нужно время от времени смазывать петли и регулярно чистить ворота. Если ваши ворота автоматизированы, вы также захотите обслуживать открыватель не реже одного раза в несколько лет.

Раздвижные ворота, как правило, требуют немного большего ухода, так как вам, возможно, придется регулярно подметать листья и мусор, скапливающиеся на направляющих.

Однако имейте в виду, что в районах с большими свалками снега для распашных ворот может потребоваться, чтобы вы продолжали расчищать подъездную дорожку после сильных снегопадов. В противном случае снег может помешать открытию ворот.

Они тихие

Современные распашные ворота бесшумны при открытии и закрытии. при условии, что вы держите петли смазанными. Откатные ворота могут быть более шумными, поскольку они работают с использованием системы цепей и шкивов.


Они универсальны

Распашные ворота иногда являются идеальным выбором из-за уклона и особенностей собственности. Если земля, по которой будут открываться и закрываться откатные ворота, недостаточно ровная, их установка может оказаться невозможной.Тем не менее, это не будет препятствием для распашных ворот.

Кроме того, для раздвижных ворот требуется стальная балка или бетонные работы, которые могут быть дорогостоящими. Итак, если у вас нет забора или у вас есть живая изгородь, распашные ворота, вероятно, будут практичным и экономичным выбором.

Однако имейте в виду, что бывают ситуации, когда уклон вашей собственности благоприятствует установке раздвижных ворот, в частности, если земля, по которой открывается распашная дверь, наклонена вверх или вниз. В этих случаях распашные ворота могут контактировать с землей при открытии или могут оставаться слишком большие зазоры между их нижней частью и землей, что может выглядеть неуклюже и делать ворота менее полезными.В таких случаях откатные ворота являются лучшим вариантом.

Их легко автоматизировать

Распашные ворота легко оснастить устройством для открывания ворот. Открыватель можно установить вместе с воротами или дооснастить воротами, открывающимися вручную.

Когда на въезде на подъездную дорожку стоят ворота, большинство домовладельцев предпочитают автоматизировать их. Автоматические распашные ворота не только облегчают вход и выход, но и повышают безопасность вашего дома. С автоматическими распашными воротами вы контролируете, кто может войти в вашу собственность, что снижает риск вторжения и кражи.

Если вы покупаете устройство открывания ворот LiftMaster CSL24U или CSW24U или другую модель, оснащенную технологией myQ, вы даже можете управлять своими воротами и контролировать их на расстоянии с помощью приложения для смартфона. Это представляет собой дальнейшее повышение безопасности и очень удобно. Например, он позволяет вам открывать свои ворота для членов семьи, друзей и других доверенных лиц из любой точки мира.

Creative Door™ предлагает большой выбор устройств для открывания ворот от лучших и высококачественных брендов.


Доверьтесь Creative Door Services™ при установке ворот в вашем жилом доме

Компания Creative Door™ устанавливает элегантные распашные и раздвижные ворота по индивидуальному заказу. Свяжитесь с нашей командой, чтобы узнать больше о наших воротах и ​​механизмах открывания ворот.

SG Распашные ворота | Ворота безопасности | Flex Impact®

Заголовок * — Выберите -Mr.Mrs.Ms.

Имя *

Компания *

Телефон мобильный *

Адрес электронной почты *

Почтовый индекс *

Город

Страна * — Выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote d’IvoireCroatia (Hrvatska) CubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench ГвианаФранцузская ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГаитиОстрова Херд и МакдональдсСвятой Престол (город-государство Ватикан)H ondurasHong KongHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LUCIASaint Винсент и ГренадиныСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСейшельские островаСьерра-ЛеонеСингапурСловакия (Словацкая Республика)СловенияСоломоновы островаСомалиЮжная АфрикаЮжная Джорджия и Южные Сандвичевы островаИспанияШри-ЛанкаSt.ЕленаСв. Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenYugoslaviaZambiaZimbabwe

Состояние — Отсутствует -AlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarshall IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Марианские IslandsOhioOklahomaOregonPalauPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyoming

Язык NederlandsEnglishFrançaisDeutschEspagñol

Как ты нашел нас? * — Выбрать -Поиск в ИнтернетеВыставкаСоциальные сети (Linkedin, Youtube, …)РекламаСарафанное радио

определение, различные приложения и тенденции рынка.

S

распашные ворота — это ворота, которые автоматически открываются и закрываются с помощью электронных, гидравлических или механических устройств, называемых приводами распашных ворот. Распашные ворота уменьшают потребность людей открывать и закрывать ворота и все чаще становятся опорой в общих помещениях, таких как терминалы аэропортов. Технологические достижения и потребность в автоматизации в различных отраслях промышленности стимулируют внедрение распашных ворот.

Определение распашных ворот (источник: Emcu.it)

Эти факторы также способствуют росту рынка распашных ворот.

Вот несколько ключевых соображений при рассмотрении разнообразных преимуществ распашных ворот.

Гибкость распашных ворот

Распашные ворота

обеспечивают гибкость для различных применений в самых разных условиях, в том числе в транспортных узлах, больницах, а также для военных и промышленных целей. Например, распашные ворота и двери полезны для контроля за входом в терминал аэропорта, на военный объект или на промышленный склад. Эти умные автоматические двери также можно использовать для контроля движения на крупных станциях метро, ​​открывая их только после оплаты проезда.

Безопасность распашных ворот

Безопасность пассажиров и гибкость важны для терминалов аэропортов, военных помещений, производственных помещений, жилых домов и других мест общего пользования. Распашные ворота полезны для обеспечения безопасности и защиты людей от вторжения. Например, распашные ворота можно использовать для предотвращения «автоматов» в метро и на станциях метро, ​​на фестивалях и других крупных мероприятиях, а также для предотвращения въезда разрешенных транспортных средств на парковки для персонала. Более того, эти интеллектуальные автоматические ворота не повредят пассажиру.Эта функция помогает уменьшить потенциальные проблемы с ответственностью, которые могут возникнуть.

Плавность распашных ворот

Распашные ворота также находчивы для увеличения потока транспортных средств или пассажиров. Например, терминалы станций метро могут уменьшить поток транспорта в часы пик, позволяя людям использовать распашные ворота, а не только точки входа через турникеты. Кроме того, распашные ворота могут адаптироваться к различным потребностям пассажиров. Например, если пассажир использует детскую коляску, инвалидное кресло или чемодан на линии терминала аэропорта, распашные ворота можно отрегулировать в соответствии с размером этих предметов путешествия.

Управляемые расходы на техническое обслуживание распашных ворот

Распашные ворота имеют более высокую рентабельность инвестиций по сравнению со стандартными дверями и воротами благодаря их долговечной конструкции. Например, они очень долговечны благодаря прочному материалу. Они также могут работать в различных климатических условиях, независимо от того, высокая или низкая температура. Эти качества делают их простыми в обслуживании и снижают затраты на техническое обслуживание с течением времени.

Последние мысли

Распашные ворота открываются на своих осях, так что они поворачиваются к людям или от них.В связи с растущими проблемами безопасности, потребностью в автоматизации и снижении затрат распашные ворота являются жизнеспособным выбором благодаря их многофункциональному использованию. Эти факторы помогают объяснить их растущее распространение и рост рынка.



Статья по теме: Что такое Боллард?

Для получения более подробной информации о решениях Motion Control Solutions в управлении доступом см. статью Повышение безопасности и защиты в приложениях контроля доступа

Самозакрывающиеся ворота безопасности GuardDog — Полностью собраны — Универсальное направление поворота — Ограждение соответствует требованиям OSHA — Подходит для 2 дюймов.круглый или квадратный — BlueWaterMFG

500397 — подходит для проема шириной 15–21 дюйм, желтое порошковое покрытие
в наличии

500398 — Подходит для проема шириной 15–21 дюйм, горячее цинкование погружением
в наличии

500399 — Подходит для проема шириной 15–21 дюйм, нержавеющая сталь 316L
в наличии

500340 — Подходит для проема шириной 15–21 дюйм, нержавеющая сталь 304
в наличии

500366 — подходит для проема шириной 18–24 дюйма, желтое порошковое покрытие
в наличии

500379 — Подходит для проема шириной 18–24 дюйма, горячее цинкование погружением
в наличии

500384 — Подходит для проема шириной 18–24 дюйма, нержавеющая сталь 304
в наличии

500389 — Подходит для проема шириной 18–24 дюйма, нержавеющая сталь 316L
в наличии

500367 — подходит для проема шириной 24–30 дюймов, желтое порошковое покрытие
в наличии

500380 — Подходит для проема шириной 24–30 дюймов, горячее цинкование погружением
в наличии

500385 — Подходит для отверстий шириной 24–30 дюймов, нержавеющая сталь 304
в наличии

500390 — Подходит для проема шириной 24–30 дюймов, нержавеющая сталь 316L
в наличии

500368 — подходит для проема шириной 30–36 дюймов, желтое порошковое покрытие
в наличии

500381 — Подходит для проема шириной 30–36 дюймов, горячее цинкование погружением
в наличии

500386 — Подходит для проема шириной 30–36 дюймов, нержавеющая сталь 304
в наличии

500391 — Подходит для проема шириной 30–36 дюймов, нержавеющая сталь 316L
в наличии

500369 — подходит для проема шириной 36–42 дюйма, желтое порошковое покрытие
в наличии

500382 — Подходит для проема шириной 36–42 дюйма, горячее цинкование погружением
в наличии

500387 — Подходит для проема шириной 36–42 дюйма, нержавеющая сталь 304
в наличии

500392 — Подходит для проема шириной 36–42 дюйма, нержавеющая сталь 316L
в наличии

500370 — подходит для проема шириной 42–48 дюймов, желтое порошковое покрытие
в наличии

500383 — Подходит для проема шириной 42–48 дюймов, горячее цинкование погружением
в наличии

500388 — Подходит для проема шириной 42–48 дюймов, нержавеющая сталь 304
в наличии

500393 — Подходит для проема шириной 42–48 дюймов, нержавеющая сталь 316L
в наличии

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
