Из чего состоят откатные ворота консольного типа. Перечень элементов.

Материал изготовления

Для изготовления рамы большей части откатных ворот служит стальная профильная труба сечением 60 х 40 мм. Сварная рама может быть окрашена в любой оттенок по цветовой шкале RAL полиуретановой эмалью “Tikkurila”. Обшивка ворот выполняется различными видами материалов: профильный лист (профнастил) с полимерным покрытием, доска, сэндвич-панель, гладкий стальной лист.

Профильный лист с полимерным покрытием – самый популярный вариант обшивки въездных ворот. Это холоднокатаная сталь, покрытая горячим цинком, уже на заводе проходит процесс нанесения полимерного покрытия. Сперва оцинкованный лист обрабатывается фосфатным антикоррозионным слоем, затем грунтуется, наружная сторона листа покрывается защитным полимерным покрытием – пластизол, а тыльная сторона покрывается защитным лаком. Пластизол представляет собой толстое полимерное покрытие, его толщина составляет 200 мкм.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Такое покрытие устойчиво к механическим повреждениям, как в процессе транспортировки и монтажа, так и эксплуатации. Широкая гамма цветов, стойкость к атмосферным воздействиям и ржавчине определяют столь широкое распространение профнастила. Чтобы скрыть внутренние элементы рамы можно обшить профнастилом с двух сторон, но в целях удешевления возможна и односторонняя обшивка только наружной стороны.

Сэндвич-панели – это многослойный материал, представляющий из себя сталь с полиэфирным покрытием, между листами которой находится пенополиуретан. Коэффициент теплопроводности такой панели 0.5 Вт/м2. Внешняя сторона сэндвич-панелей может иметь выдавленный узор двух типов. Типовые цвета панелей для ворот – белый с двух сторон, или коричневый и белый. По Вашему желанию эти панели можно открасить в любой оттенок по шкале RAL полиуретановыми эмалями “SIKKENS”.

Дерево – все известный материал. С известным набором сложностей: нужна предварительная обработка и нанесение атмосферозащитных и тонирующих покрытий.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Кстати, мы обшиваем ворота лиственничной доской с обработкой тонирующим составом, который не только придает древесине эстетичный вид, но и предохраняет от гниения. Однако, по Вашему требованию можно обшить сосной или дубом. Монтаж деревянной обшивки выполняется по уникальной методике, исключающей деформацию рамы при естественном высыхании древесины и намокании под действием атмосферных осадков. Кроме того, в дизайн деревянных ворот легко вписать кованые элементы.

Роликовая система

Мы применяем в своих конструкциях итальянские комплектующие производства фирмы “Rolling Center”. Комплектующие марки “Rolling Center” выделяются точностью изготовления и высоким качеством, а так же эстетичным видом. Комплект для монтажа ворот состоит из следующих компонентов:

  1. направляющий рельс,
  2. консольные блоки, 2 штуки,
  3. концевой ролик,
  4. улавливатель концевого ролика,
  5. верхняя поддерживающая скоба.

Как устроенны автоматические откатные ворота

Устройство консольных откатных ворот

Среди всех типов сдвижных ворот консольные наиболее популярны, особенно для въездных проездов на территорию.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео В отличии от роликовых перемещающихся по рельсу отсутствует желоб подверженный намерзанию и заполнением грязи и воды. Перед подвесными такой тип не ограничивает проем по высоте и не влияет на экстерьер ( что важно для частных домовладений, а допустим на промышленных объектах).

При широком использовании современных и качественных комплектующих ворот, изготовление и монтаж стал доступен и применяется повсеместно.

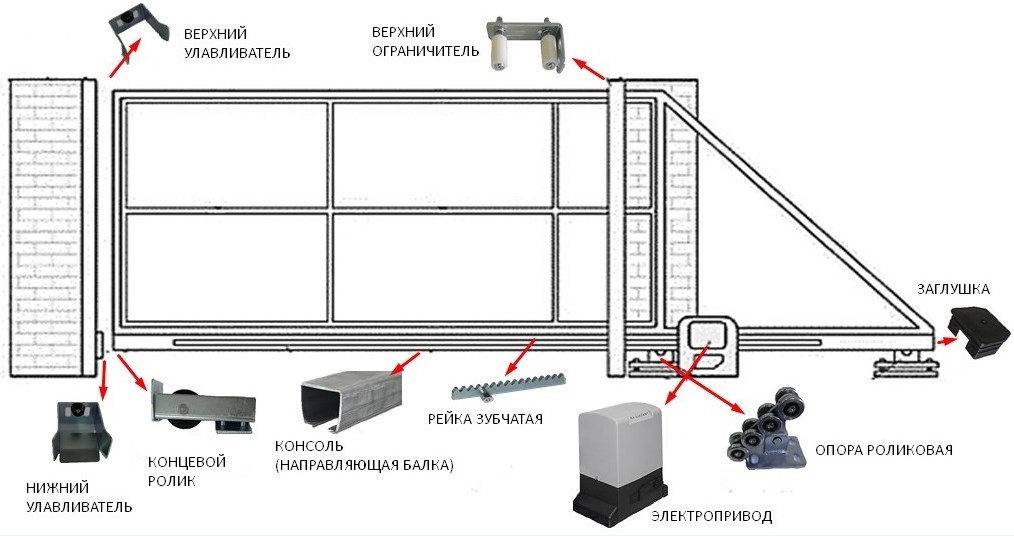

Принцип работы ворот консольного типа. Эскиз.



В основе конструкции консольных ворот лежит балка ( служит направляющей ), несущая на себе вес каркаса  и заполнения створки и роликовые опоры оснащенные подшипниками.

Вся система вынесена из проема и оставляет его доступным. Под роликовые опоры заготавливают фундаментное основание с закладными для установки автоматики, электропроводки и опор.

На балку крепится зубчатая рейка для сцепления с приводом ворот.

Эксплуатация консольных ворот дает ряд преимуществ.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Экономия места — перемещение створки проходит вдоль забора или ограждения мало пригодное для других целей. Они почти не требуют обслуживания. Например, в зимнее время снег и наледь не является препятствием, не обязательна расчистка и уборка. Надежность и простота конструкции приводов, автоматики для таких ворот. Устойчивость в ветровых нагрузкам, которым подвержены распашные створки.

Откатные ворота

консольного типа не сложно изготовить своими руками, чертежи и схемы представлены в разделе,  воспользовавшись ручным инструментом и сварочным аппаратом.

Устройство подвесных ворот

Особенность подвесных ворот в установке полотна на несущую ферму ( на опорах) или направляющую балку крепящуюся к стене. Их профиль  формирует проем по высоте.

Для подвеса створок на полотно к нему крепятся подвесные роликовые опоры на подшипниках. Опоры с воротами заводятся внутрь несущей балки и перемещаются по ней.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео Для жесткости и устойчивости крупногабаритных конструкций в подвесную систему добавляют нижний рельс — направляющую и нижние роликовые опоры.

Подвесные ворота особенно востребованы для проемов больших размеров и могут достигать более 20 метров в длину 6-7 метров в высоту. Как в все сдвижные конструкции требуют свободного места.



Достоинства подвесных откатных ворот.

  • — Система подвески проста, менее подвержена осадкам и попаданиям загрязнениям, надежна даже при отсутствии обслуживания.
  • — Вес створки при одних размерах с консольными будет значительно меньше, что снижает нагрузку на автоматику и проще в манипуляциях.
  • — Не требует фундаментных работ с их критичными сроками и издержками.
  • — Перекрываются значительные по высоте и длине проемы.

Каркас полотна подвесных ворот выполняют на раме с заполнением из сэндвич-панелей, решетки или профилированного листа. Для помещений и въездных ворот используют утеплители и резиновые, щеточные уплотнители, что придает комфорт, влаго и теплоизоляцию.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Среди малочисленных недостатков отметим ограничение проема по высоте.

Часто именно подвесные откатные ворота устанавливают в производственных помещениях, внутренних цеховых территориях и на въездах.

Надежность и долгий срок службы вам обеспечат проверенные и брендовые комплектующие Ролтэк, Came, Fratelli Comunello, Alutech, Combi Arialdo имеют доступные цены.

12 современных идей дизайна раздвижных ворот: все, что вам нужно знать о раздвижных воротах!

Современные идеи дизайна раздвижных ворот, их преимущества и ограничения, а также более 13 современных идей дизайна раздвижных ворот, которыми можно вдохновиться.

Раздвижные ворота стали популярными во всем мире, потому что они просты в эксплуатации и установке и очень удобны в эксплуатации. Основным назначением любых ворот является безопасность, стиль и безопасность, и раздвижные ворота соответствуют всем этим параметрам, что делает их идеальным выбором для вашего дома.

Идеи дизайна современных раздвижных ворот

Раздвижные ворота говорят сами за себя, и при открытии или закрытии они будут скользить из стороны в сторону.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Что такое раздвижные ворота?

Современные идеи дизайна раздвижных ворот

Объяснение идей дизайна раздвижных ворот

Раздвижные ворота говорят сами за себя, и при открытии или закрытии они будут скользить из стороны в сторону. При установке раздвижных подъездных ворот есть выбор: ворота будут разделены посередине, и обе части будут двигаться в противоположных направлениях, или все они могут скользить в одном направлении. Вы сами выбираете лучшее решение для своего дома.

Как работают раздвижные ворота?

Современные идеи дизайна раздвижных ворот

Работа раздвижных ворот

Раздвижные ворота перемещаются по проезжей части в пространство сбоку от одной стойки ворот, которое находится на одной линии с проемом и длиннее самих ворот.

Чаще всего это одинарная створка с колесами под основанием, которая проходит по направляющей, пересекающей въезд на подъездную дорожку.

Откатные ворота приводятся в движение двигателем, к которому прикреплена выступающая зубчатая шестерня.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Это зацепление со стойкой, установленной внутри ворот, открывает или закрывает ворота, когда двигатель вращает шестерню.

Ключевые факторы, которые следует учитывать при выборе конструкции раздвижных главных ворот

Внешний вид вашего дома будет определять тип ваших ворот. Ворота должны дополнять экстерьер вашего дома и не быть лишним. Например, оцинкованные раздвижные стальные ворота идеально подходят для современного дома. С другой стороны, конструкция раздвижных ворот из кованого железа дополняет старые или более традиционные архитектурные объекты и может использоваться в различных стилях.

(1) Тип конструкции главных ворот: Вообще говоря, два фактора будут определять тип конструкции главных ворот, который вы выберете – стиль и размер.

Существует множество вариантов ворот, но наиболее популярными являются распашные или раздвижные ворота. Распашные ворота используются для проезда. В зависимости от доступного пространства и ваших архитектурных потребностей вы можете выбрать одинарные, двойные или двустворчатые распашные ворота.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

С другой стороны, раздвижные ворота могут придать вашему дому современный вид.

(2) Размер собственности: Очень важно учитывать размер вашей собственности и количество места, которое вы готовы отвести под входные ворота. Раздвижные ворота, которые компактны и просты в установке, хорошо подойдут для небольших подъездных путей; однако на больших подъездных дорожках можно установить распашные ворота.

(3) Техническое обслуживание ворот: Для различных материалов требуются различные виды технического обслуживания. Например, раздвижные деревянные ворота необходимо регулярно окрашивать или обрабатывать. С другой стороны, раздвижные ворота из кованого железа требуют меньшего обслуживания и более устойчивы к коррозии при надлежащей защите.

Типы раздвижных ворот

Конструкция откатных ворот на гусеничном ходу

Конструкция откатных ворот на гусеничном ходу

Конструкция откатных ворот на гусеничном ходу

Откатные ворота на гусеничном ходу скользят по фиксированной направляющей, по которой большая часть веса ворот приходится на колеса.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео Направляющая расположена в проеме и проходит через низ ворот. Сами ворота обычно имеют автоматический привод. Откатные ворота на гусеничном ходу бывают либо одностворчатыми, либо спаренными, либо телескопическими.

Преимущества конструкции откатных ворот на гусеничном ходу

Конструкция откатных ворот на гусеничном ходу

Преимущества конструкции откатных ворот на гусеничном ходу

Эффективное использование пространства

Основное преимущество откатных ворот на гусеничном ходу заключается в том, что они компактны и могут использоваться в местах с ограниченным пространством за воротами. Они подходят для тяжелых и высоких конструкций ворот и охватывают большие проемы, а также могут иметь более низкий профиль от земли.

Прочная конструкция

Откатные ворота на гусеничном ходу обеспечивают превосходную безопасность, так как их чрезвычайно трудно открыть, а слабые места в их конструкции чрезвычайно труднодоступны. Благодаря своей прочной конструкции они очень надежны в экстремальных погодных условиях, таких как сильный ветер.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Подробнее Техническое обслуживание

Механически они проще консольных ворот. Тем не менее, разработчики должны учитывать, что раздвижные ворота требуют более высокого уровня обслуживания. Чтобы ворота работали эффективно, необходимо поддерживать дорожку в исправном состоянии, регулярно очищать ее и не допускать попадания мусора. Они также не подходят для участков с неровным рельефом.

Конструкция консольных раздвижных ворот

Раздвижные консольные ворота уравновешены и не требуют направляющей поперек проема. Этот тип ворот основан на роликах, установленных на столбах, которые скользят по форме трубчатой ​​направляющей, прикрепленной к нижней части ворот.

Направляющие ролики в верхней части ворот также обеспечивают подвижность ворот. Этот стиль ворот может быть одностворчатым или парным. Небольшие консольные ворота доступны для пешеходного доступа, когда въезд на автомобиле не требуется.

Преимущества конструкции консольных откатных ворот

Конструкция консольно-раздвижных ворот

Преимущества конструкции консольных раздвижных ворот

Быстрая установка

Их установка занимает меньше времени, так как для строительства пути не требуется никаких фундаментных работ.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Меньше обслуживания

Они также требуют меньше обслуживания, так как нет необходимости очищать пространство под воротами от мусора. Как правило, они дешевле, чем откатные ворота, и работают тише.

Идеально подходит для неровной поверхности

Поскольку в земле нет следов, консольные ворота отлично подходят для участков, где ворота расположены на неровной поверхности, или в местах, где есть уклон вверх к проему ворот.

С точки зрения экономии места недостатком консольных раздвижных ворот является то, что общая длина ворот будет больше, чем зазор, который они перекрывают на вашем участке; это позволяет уравновесить задний конец ворот.

Конструкция телескопических откатных ворот

Системы телескопических откатных ворот являются идеальным решением для широких проемов с небольшим откатом или без него в одностороннем раздвижном устройстве для установки традиционных откатных ворот.

Они состоят из трех, четырех или даже большего количества ворот и, следовательно, уменьшают потребность в парковочном месте и обратном проезде.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

При одновременном движении нескольких створок скорость открывания и перемещения ворот резко увеличивается. Каждая телескопическая створка ворот движется с разной скоростью, пока не будет одновременно достигнуто конечное положение, контролируемое специально разработанным телескопическим механизмом. Телескопические ворота изготавливаются на заказ и изготавливаются в соответствии с требованиями конкретных объектов; они идеально подходят для интенсивного и среднего использования.

Преимущества телескопических раздвижных ворот

Конструкция с телескопическими раздвижными воротами

Преимущества конструкции с телескопическими раздвижными воротами

Телескопические ворота лучше всего подходят для закрытия более широких проемов и ограниченного заднего пространства.

Может иметь от 2 до 3 створок для однократного перемещения.

Высокая скорость открывания и закрывания по сравнению с другими откатными воротами.

Телескопические ворота обеспечивают долгий срок службы при минимальном обслуживании.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео

Вы можете вручную управлять воротами в случае сбоя питания.

Безотказная, плавная работа.

Конструкция раздвижных ворот – преимущества

Конструкция с раздвижными воротами

Конструкция с раздвижными воротами – преимущества

Чтобы понять, почему многие домовладельцы предпочитают раздвижные ворота, взгляните на эти пункты:

Для конструкции откатных ворот требуется небольшое пространство: В случае откатных ворот между передней и задней частью ворот должно быть небольшое пространство. Это потому, что ворота будут убираться в сторону ворот, в отличие от распашных ворот, которые будут поворачиваться внутрь или наружу. Это означает, что вы можете без проблем разместить свои ворота рядом с дорогой.

Благодаря конструкции раздвижных ворот нижняя часть ворот не повреждается: поскольку раздвижные ворота устанавливаются на колеса, вы не столкнетесь с проблемой повреждения ворот, вызванного столкновением с землей или даже предметами, помещенными на них.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео земля. Это, в свою очередь, уменьшит количество случаев, когда происходят повреждения, и ремонт должен быть завершен.

Крутые склоны: если у вас крутой подъезд и вы хотите использовать раздвижные ворота, это идеальное решение, поскольку их не нужно будет перемещать по крутому склону. Однако, когда у вас есть распашные ворота, может быть беспорядок, пытаясь найти вариант, при котором ворота могут открываться таким образом, чтобы они не сталкивались с землей.

Современные идеи дизайна раздвижных ворот

Современные идеи дизайна раздвижных ворот (от 1 до 3)

Идеи дизайна современных раздвижных ворот

Жилая вилла Домашние конструкции раздвижных автоматических ворот Производители Бангалор

ПРОДУКТ
Телескопические раздвижные ворота с электроприводом
РАЗМЕР ВОРОТ
Ширина Мин.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео /Макс. Одностворчатая: 1200/16000 мм
Двухстворчатая: 2200/32000 мм
Высота Мин./Макс. 1000/2700 мм
Большие размеры по запросу
Направление открывания Горизонтальный
Место установки Внутри/снаружи
Монтажная поверхность Нижняя направляющая: RCC
Колонны: RCC
Макс. Количество створок Одностворчатая: 3 шт.
Двухстворчатая: 6 шт.
КОНСТРУКЦИЯ ВОРОТ
Внешняя рама Трубчатая коробчатая секция для тяжелых условий эксплуатации
(или индивидуальная конструкция доступна по запросу)
Внутренний вертикальный элемент Вертикальные коробчатые секции для тяжелых условий эксплуатации
(или индивидуальная конструкция доступна по запросу)
Нижняя направляющая Полированный стержень (круглый, прямоугольный, квадратный) с опорой в виде двутавровой балки или С-образного профиля
Нижняя направляющая с двумя направляющими для широко открывающихся ворот в соответствии с дизайном и Многополосная направляющая, подходящая для нескольких панелей (мягкая сталь, оцинкованная сталь, нержавеющая сталь)
Нижние ролики Нижнее колесо для тяжелых условий эксплуатации с двумя боковыми подшипниками и чашками колеса (мягкая сталь, оцинкованная сталь, нержавеющая сталь)
Полноразмерная колонна Секция коробки повышенной прочности
(или индивидуальная конструкция доступна по запросу)
Механизм Специально разработанный телескопический механизм, работающий вплотную друг к другу
Направляющие ролики Нейлоновые ролики с подшипниками с обеих сторон установлены на колонне для поддержки и плавного движения ворот.Ворота откатные конструкция: Изготовление и установка откатных ворот своими руками + видео
