Здесь надо учитывать два момента:
В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения.
То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

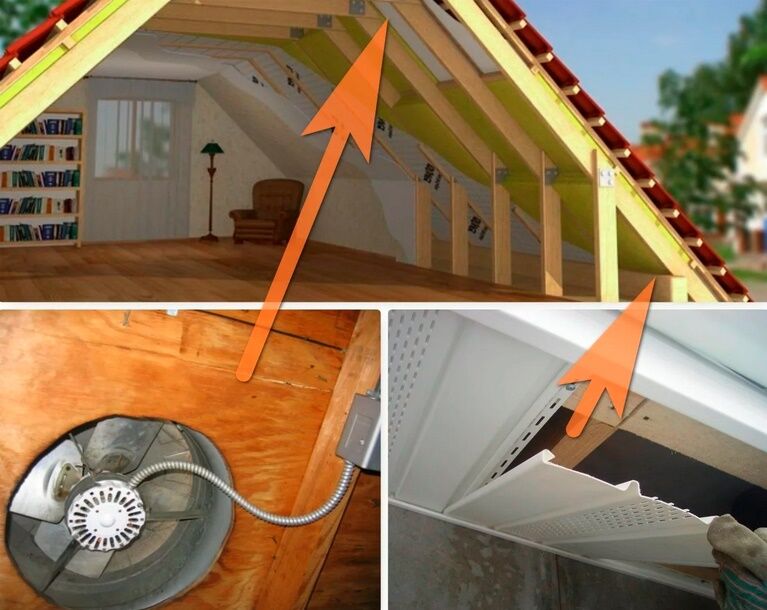

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы.
Можно воспользоваться двумя их видами:
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.
Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.
Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.
Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:
Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.
– мечта многих, кто хочет обосноваться в уютном и тихом пригороде. Многие из нас слышали, что дерево может дышать, а потому у обычных пользователей сложилось стойкое ошибочное мнение, что вентиляция в таком доме не является необходимостью. Однако вентиляция в деревянном доме – это не только здоровый микроклимат, но и гарантия сохранности деревянных конструкций, которые более всего подвержены гниению.
По заявлению экспертов, вентиляция в деревянном доме – это необходимость.
Планировать систему вентилирования воздуха нужно еще на этапе строительства. Главными причинами необходимости качественного воздухообмена в строениях из дерева считаются:
Это и углекислый газ, тепловое излучение, испарение влаги и т. д.Категории: Вентиляция в частном доме, Рациональные схемы, Вентиляции через стену, Комбинированные системы, Дом с выходом, Установки в коттеджах, Вентиляция в деревянном доме, Деревянный дом, Дорогая вентиляция
⇦ Утеплитель для кровли, какой лучше. Правила выбора утеплителя — чем лучше утеплить
⇨ Утепление пола чердака в частном доме. Утепление с помощью керамзита
Приток и вытяжка – вот инь и ян любой вентиляции.
Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.
Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.
В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха.
Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.
В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.
Самое очевидное – открывать окна на проветривание. Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.
Другой способ вентиляции через окно – приточный клапан, который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.
Организовать вентиляцию в комнате без окон можно в стене.
Все прочие способы организации притока подразумевают поступление свежего воздуха через стену.
Существуют два типа вентиляции через стену – естественная и механическая.
Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана. Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.
При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.
Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.
Основные виды таких устройств:
проветриватели
Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.
рекуператоры
Строго говоря, это не приточная, а приточно-вытяжная вентиляция
. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы
; для детских, например, рекомендуется даже более влажный воздух).
бризеры
Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.
Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.
Диаметры вентиляционных отверстий в стене для распространенных устройств:
Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм. Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.
Существует несколько способов бурения в зависимости от материала и толщины стены.
В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.
При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.
Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.
Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.
Впрочем, и для тонких стен алмазное бурение подходит идеально.
Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.
Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.
Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.
Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.
Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.
Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.
Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).
Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного.
Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.
Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.
Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.
Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.
Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля.
Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.
Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.
Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.
В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию.
Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.
Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.
Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.
Иногда требуется создать простую систему воздухообмена в жилом или загородном доме, способную функционировать в нормальных условиях. Самый простой вариант – вентиляция через стену с помощью специальных клапанов, работающих в одном направлении, и наружной трубы.
Этот метод можно использовать только для помещений с нормальной работой.

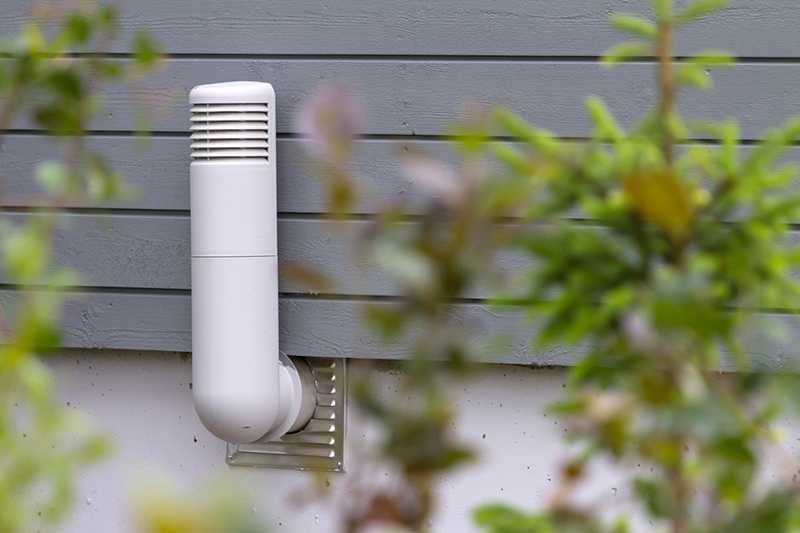

На фото вентиляционная труба в боковой плоскости.
Чтобы решиться на создание такой системы воздухообмена, необходимо взвесить все за и против, тогда выбор сделать будет проще всего. Однако выводы следует делать исходя из существующих условий, ведь по сути это альтернативный вариант обычной сети в более простом исполнении.
Важнейшим преимуществом организации такого воздухообмена является относительно низкая цена. Все необходимые элементы достаточно дешевы, чтобы избежать больших затрат.
Другие положительные качества этого типа вентиляции перечислены ниже:
Так выглядит приточный клапан в стене.
Внимание! При обустройстве вентиляции через стену в частном доме с использованием приточных вентиляционных клапанов и наружной трубы набор инструментов будет зависеть от того, какой материал использовался для возведения конструкции.
В принципе всем понятны основные моменты ее организации. Каков расход воздушных масс между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно.
Но грамотная установка системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому следует кое-что уточнить.
Даже такую простую систему вентиляции необходимо тщательно рассчитать, ведь для обеспечения помещения свежим воздухом необходимо знать количество элементов, используемых для притока рабочей среды и пропускная способность выхлопа.
Далее рассмотрим, как провести предварительные расчеты площади на примере жилого дома 6×9 м с высотой потолков 250 см.
Вспомогательная таблица для выбора диаметра дымохода.
Ответь! Для качественного обновления воздуха в представленном объекте вам потребуется установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр дымохода.
В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.
Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась.
Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.
Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.
Это впускной клапан.
Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер комнаты. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.
Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.
Ниже предлагается ознакомиться с составом изделий данного типа.
Показаны основные части продукта.
Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе толщину стенки следует округлить до этих значений.
Лишняя часть просто отрезается.
Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.
Демонстрируется один из вариантов установки.
Выбрав подходящее место, приступайте непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное сверление проводят специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.
Вам нужно будет сделать примерно такое отверстие.
В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка.
В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.
Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, о которых необходимо знать, чтобы добиться желаемого результата. Например, как правильно подобрать размеры отверстий. Выбор зависит от материала, в котором они выполнены. Если в дереве делается отверстие, то остается зазор, который определяется толщиной теплозащитного и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, потом их сложно заделать. Самодельному мастеру иногда сложно сделать круглое отверстие в дереве. Допускается делать квадратный проем, что на практике сделать гораздо проще.
И наоборот, отверстия в бетонных стенах и потолках лучше делать с точным диаметром. Материал устойчив к перепадам температуры и влажности. Одними из типичных их ошибок в работе могут быть следующие конструктивные особенности дома:
Нежелательно начинать работу, не зная точно схемы разводки электрической сети. Восстановление займет много времени и денег; Все работы выполняются в соответствии с действующим законодательством. Отверстия диаметром менее 200 мм не подлежат нормированию и могут быть выполнены собственниками недвижимости по своему усмотрению. Когда по плану необходимо произвести вскрытие с большими значениями, то эту операцию необходимо согласовывать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до довольно большого штрафа и восстановления сделанного отверстия.

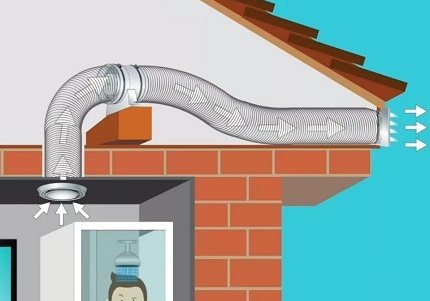

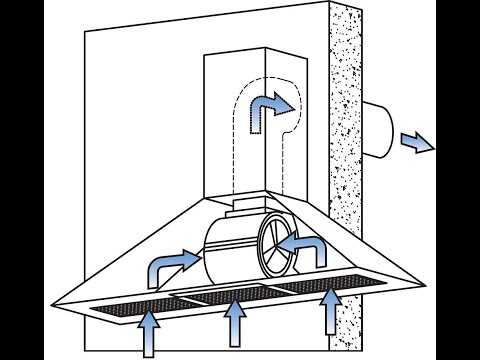

При устройстве вытяжной вентиляции через стену на улицу можно снизить трудоемкость работ, так как нет необходимости трогать потолок и крышу. Кроме того, длину трубы можно уменьшить, отойдя от коньковой части.

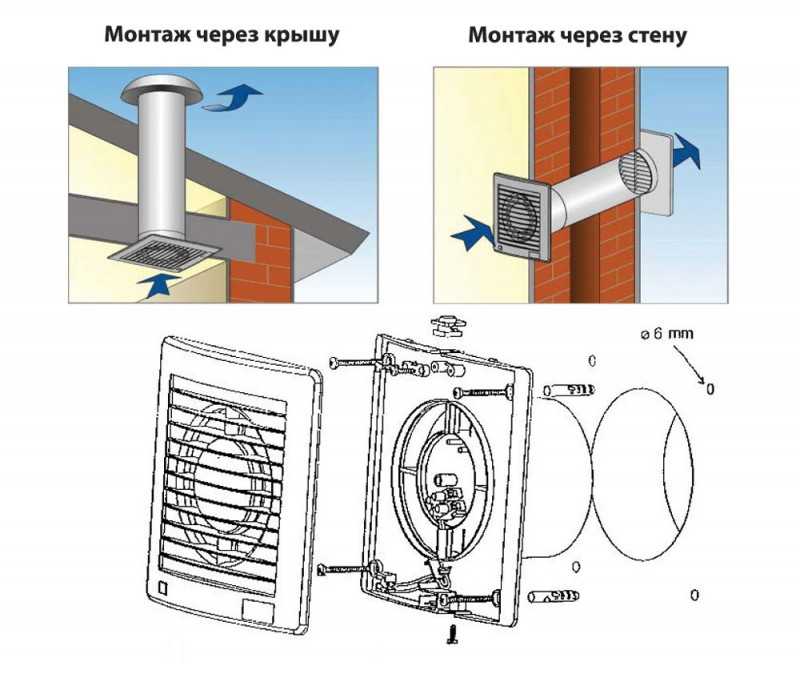

Процесс сборки системы представлен ниже.
Справа схема сборки через стену.
Важно! При сборке вытяжного канала рекомендуется герметизировать стыки, иначе не удастся добиться максимально эффективного отвода отработанного воздуха.
Для прохождения потоков из одного помещения в другое используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.
Для вставки элемента в дверь или стену необходимо сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основную раму прямо в проем. Фиксация осуществляется винтами, которые закрываются передней панелью.
Схема вентиляции через дверь.
Причин, на самом деле, много, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно узнать только по мере устранения каждого.
Вы уже сталкивались с проблемой конденсата в системе вентиляции?
Да, пришлось исправлять недочеты Нет, изначально смонтирована грамотная система
Основными источниками являются:
Неизбежной причиной образования конденсата является встреча теплого влажного воздуха помещения с холодными воздушными массами улицы. И чем больше разница между температурой воздушных потоков в системе вентиляции и температурой воздуха снаружи, тем больше влаги будет конденсироваться на стенках вентиляционных каналов. … Не зря все проблемы начинаются в межсезонье и заканчиваются с теплым сезоном.

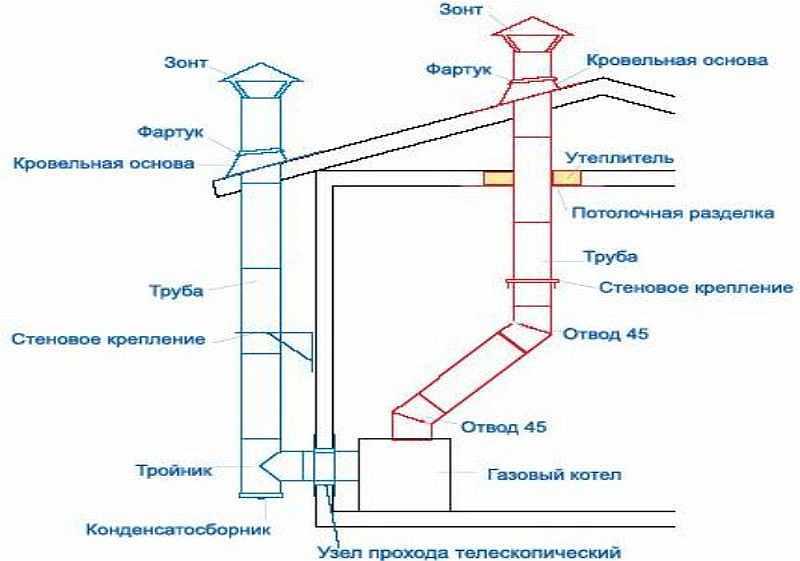

По этому принципу определяется высота установки дымохода.
