Естественная вентиляция в частном доме. Устройство естественной вентиляции. Схема естественной вентиляции

Появилась плесень на стене, ощущение спертого воздуха в помещения, приступы аллергии? Что же это может быть? А это очень распространенная проблема и связана она с отсутствием правильно смонтированный вентиляцией в частном доме, которая должна предусматривается еще при сооружении того или иного частного, жилого объекта. В данной статье поговорим об одном из типов вентиляционной системы, а именно об естественном воздухообмене, который позволяет без особых затрат создать оптимальный микроклимат внутри помещения. В тематической статье будут указаны положительные и негативные аспекты естественной вентиляции, а также выделены особенности её монтажа.

Оглавление:

  1. Что представляет собой естественная вентиляция? Преимущества и недостатки системы
  2. Схема естественной вентиляции частного дома
  3. Расчеты относительно естественной вентиляции в частном доме
  4. В каких домах лучше оборудовать естественную вентиляцию?
  5. Особенности монтажа естественной вентиляции в частном доме
  6. Советы специалистов по обустройству естественной вентиляции

Что представляет собой естественная вентиляция? Преимущества и недостатки системы

Чтобы обеспечить доступ чистого воздуха в помещение открытого окна не всегда достаточно, особенно если это частный дом с котельней, отдельными ванной комнатой и кухней, частый перепад температуры в которых активно провоцирует образование конденсата.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Самым простым способом с справится с недостаточной циркуляцией воздушных масс в помещении — это организовать качественную вентиляционная систему сооружения, которая, в идеале, должна планироваться еще на этапе планировки строительного объекта. Среди трёх основных разновидностей воздуховодных типов — естественного, принудительного и комбинированного, большой популярностью пользуется первый вариант. Он отличается лёгкостью и простотой конструкции, представлен доступным бюджетом, а также имеет низкую вероятность появления сбоев в системе.

Естественная вентиляция в частном доме — это устройство, вытяжные  каналы которого монтируют для каждой комнаты отдельно. Так ведь на кухне господствует излишнее количество паров и посторонних запахов, в ванной и туалете повышенный уровень влажности, и если их не устранять в жителей частного дома могут возникнуть проблемы со здоровьем.

Организовывая в своих владениях естественную систему вентиляции хозяева не тратят лишних средств на покупку дорогостоящего оборудования, так как это тип, способствующий бесперебойной циркуляции воздуха, функционирует без помощи дополнительной техники, различных вентиляторов и т.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж д. Для создания каналов, трубопроводов чаще всего покупают сантехнические пластиковые трубы, а также металлический материал, но как известно, в влажных местах металлические конструкции быстро поражаются ржавчиной.

Стоит отметить, что невзирая на свою востребованность в повседневной жизни, в строительстве, естественная вентиляция характеризуется приличным списком и минусов. К ним относят:

  • отсутствие обработки поступающего уличного воздуха, к тому же при неправильном покрытии вентиляционных отверстий в помещения могут проникать пыльца, мусор, грызуны и т.д.;
  • данную систему практически невозможно регулировать, разве что заслонкой, задвину в которую можно уменьшить воздухообмен, но увеличить его до необходимого не получится;
  • в период сильных морозов усиливается тяга вентиляции, за счет чего слишком холодный воздух, в больших количествах проникает внутрь дома, в летний период действие воздухообменного устройства наоборот притормаживается и свежий воздух практически не поступает в помещение, так как тяги почти нет.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Таким образом, данный, способствующий природной циркуляции воздуха в жилище — это устройство, которое требует дополнительного оборудования, для того, чтобы его функциональность в летнее и зимнее время не прекращалась. О том, как сделать естественную вентиляцию в частном доме речь пойдет далее в статье.

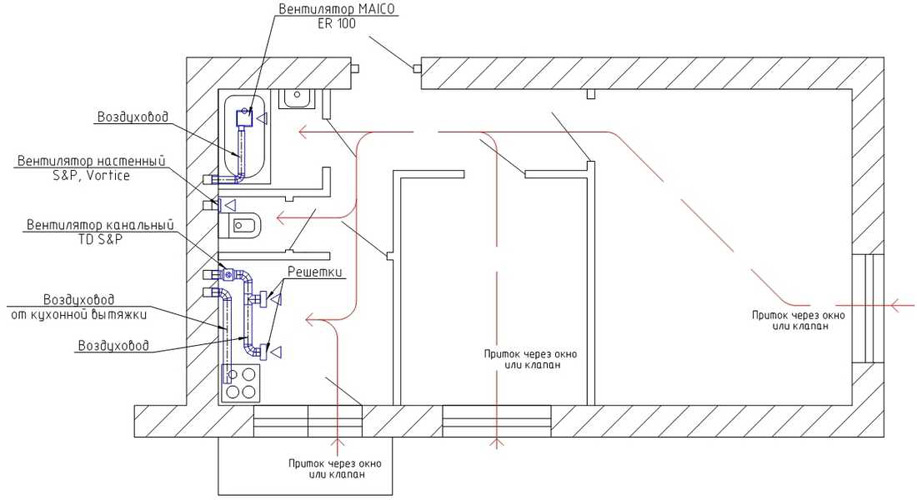

Схема естественной вентиляции частного дома

Качественное обслуживание естественного воздухообмена в помещении напрямую зависит от подготовленной и использованной схемы конструкции, которую воплощают в реальность еще на начальном этапе сооружения дома, а вносят в планы еще при первоначальном проектировании застройки. Согласно принятым правилам комнаты в одноэтажном или многоэтажном жилом доме делятся на сухие и влажные. К первым относят гостиные, спальни и т.д., ко вторым кухни, ванные, туалеты и т.д, а это значит, что в сухих помещениях устанавливают каналы с поступающим воздухом, а в влажных с отходящим воздухом, таким образом обеспечивая отход тяжелых, сырых скоплений.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Следовательно, естественная вентиляция в частном доме схема которой разработана и учтена правильно приносит своим хозяевам намного больше пользы, чем просто проветривание или установка обычных решетчатых отверстий в стенах.

Как показывает практика, большинство строительных проектов основывается на размещении приточных и отводных каналов в таких местах, как верхняя часть окна, стена или потолок, из которого напрямую можно вывести вытяжнуют трубу. Но как бы не располагались воздуховые дыры, естественную вентиляцию рекомендуют либо самостоятельно дополнить, усилить вентиляторами, или использовать в комбинации с принудительной системой циркуляции воздуха.

Расчеты относительно естественной вентиляции в частном доме

Дабы скорректировать возможные недочеты в устройстве естественной вентиляции в частном доме необходимо не только основыватся на подготовленные или заимствованные схемы, но и сделать расчеты оборудования, которые позволят подсчитать расходный материал (трубы, решетки, заслонки и т.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж д.) и его параметры. Поэтому при разработке документации обустройства воздухообмена учитываются такие критерии как назначение сооружения (для временного или постоянного жительства), количество жителей в доме, планировка и количество комнат и т.д.

То есть перед началом работы нужно знать каким должен быть диаметр труб для оттока и привода воздуха, их длина и т.д. К тому же расчеты помогут понять на сколько устройство естественной вентиляции в частном доме получается эффективным и функциональным и в каких местах его рекомендовано усилить при помощи специальных клапанов и другой специальной техники.

В каких домах лучше оборудовать естественную вентиляцию?

Из вышеперечисленного материала, нам стало понятно, что воздухообмен естественного характера — это слабая система, можно сказать маломощная, поэтому ее использование приемлемо в сооружениях из натуральных материалов, например, в деревянных домах, где по сути и сам строительный материал пропускает чистый воздух сквозь стены.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж А это значит, что для домов из пенополистиролбетона, сэндвич панелей и т.п. сырья оптимальной считается принудительная вентиляция.

Для жилых конструкций из бруса и других деревянных стройматериалов установка естественной вентиляции заключается в монтаже вертикальных каналов, их установка начинается из комнаты, которая требует проветривания, а заканчивается на кровле здания под коньком. Крайне необходим воздухообмен в гардеробных, санузлах, котельных, в которых продухи свежего воздуха способствуют и горению самого котла.

На качество тяги в воздухоциркулирующей системе частного дома играет роль не только толщина выбранной трубы, а и ее теплоизоляционные свойства, наличие различных изгибов и поворотов в каналах, которые со временем, если они без решеток, могут загрязняться и переставать функционировать.

Важно также обратить внимание на высоту и сечение использованных каналов естественной вентиляции.

Монтаж естественной вентиляции в частном доме основывается на двух основных правилах.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Первое, заключается в использовании труб одинаковых параметров, которые ни в коем случае нельзя комбинировать с более узким или широким материалов, все каналы должны быть стандартных размеров, без перепадов. Второе, основывается на правильном выборе места под вентиляционные отверстия. Стоит знать, что приточный и оттоковый каналы никогда не размещаются рядом, расстояние между ними должно быть значительным, лучше если это будут противоположные углы и стены помещения. Не забывайте о том, что выход уличной вентиляционной трубы должен быть на порядок выше козырька здания, это усилит тягу в системе.

Особенности монтажа естественной вентиляции в частном доме

Естественная вентиляция в частном доме своими руками — это процесс который потребует от хозяевов дополнительного времени, но при этом не понадобится большой бюджет. Конечно, же бывает так, что систему кондиционирования организовывают в готовых постройках, но лучше это сделать на этапе строительства, когда вывести вентканалы и проложить трубопровод в стенах и полу вполне доступно, без затруднений монтажа.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Разводка системы осуществляется с помощью пластикового инвентаря и начинается с подготовки и установки вентканалов. Их особенность в том, что они как входят внутрь помещения, так и имеют доступ к уличному пространству, за счет чего чистый воздух поступает в систему. То отверстие которое притягивает его дом, должно быть на расстоянии не менее двух метров над основанием здания, и совершенно не важно на какой из наружных стен конструкции оно будет проделано.

Канал, который отвечает за отвод чаще всего устанавливается на крыше, к нему сводятся все отводки естественной вентиляции. Его высота над уровнем здания  должна быть более одного метра. Для крупногабаритных конструкций воздуховодных установок предусматривают несколько. В части труб, которые соприкасаются с улицей организовывают качественную теплоизоляцию, которая позволит установке бесперебойно функционировать в холодный период года. Усилить тягу в естественной вентиляции можно при помощи специально разработанных вентиляторов, их шум снижается дополнительной шумоизоляцией.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Стоит сказать, что многие хозяева, которые серьезно относятся к чистоте и экологичности своего жилища оборудуют воздухоциркулирующие устройство профессиональными фильтрами, которые способствуют очищению и разжижению воздуха.

При правильном монтаже и планировке естественная вентиляция в частном доме должна выполнять следующие функции:

  • проводить бесперебойный циркулирующий процесс обмена воздуха помещения с улицей;
  • снабжать свежим воздухом все комнаты жилища, при этом влажные помещения должны эффективно просушиваться;
  • в зимнее время холодные потоки не должны проникать в дом, а летом в доме не должен господствовать жаркий уличный воздух;
  • полностью должны отсутствовать сквозняки.

Все эти требования, выдвигаемые к естественной вентиляции помещения легко реализовываются под чутким руководством опытных мастеров, к которым лучше обращаться при планировке строительного объекта.

Советы специалистов по обустройству естественной вентиляции

Естественная вентиляционная система — это устройство, детали которого стоят совсем недорого, при этом ее функциональность улучшает микроклимат частного жилища и позволяет его владельцам защитить себя от спертого воздуха, который провоцирует проблемы со здоровьем, а также пагубно влияет на кухонный и другой бытовой инвентарь.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Дабы защитить и само воздухообменное устройство профиссионалы рекомендуют покупать или самостоятельно изготавливать специальные колпаки на канал который выводится на крышу здания. Стоит отметить, что хозяева, которые имеют практическое отношение к сварочному аппарату, также своими руками могут заготовить защитные решетки на вентканалы, используя металлические прутья.

Помните, что на функциональность вентиляционной системы будет влиять не только то, какой материал Вы выбрали за основу или качество того, как вы уложили его в стену, а и то насколько продуманно она была смонтирована.

Так как такие факторы как направление ветра, его скорость, а также перепады уличной и внутренней температуры отражаются на функциональность и циркуляции воздуха. Поэтому делая проект системы, выбирая схемы и производя расчеты к ним владелец должен опираться на господствующий климат на участке, рельеф земли и т.д.

Помните,чтобы ваша вентиляция хорошо работала стоит располагать вытяжку в центральной части здания или межстенном пространстве, так она получит дополнительную теплоизоляцию и будет в полной сохранности в холодное время.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Обратите внимание на форму воздуховодов, они должны быть прямоугольными или круглыми, это обеспечит и эстетичность и экономию пространства стены. Помните, что качественные отверстия — это те которые имеют одинаковые параметры, что обеспечивает продуктивность всей системе. Для дополнительной информации по теме смотрите видео:

Естественная вентиляция в частном доме и квартире цена под ключ в Москве

Необходимость вентиляционной системы для коттеджа, квартиры, дачи и тд сложно переоценить. Основное преимущество заключается в том, что правильная естественная вентиляция на кухне обеспечит максимально комфортные условия для жизни, а также создаст оптимальный микроклимат в доме.

Для нормальной жизнедеятельности людей необходим кислород. В процессе дыхания он поглощается вашим организмом и впоследствии этого вырабатывается углекислый газ.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Если в комнате нет постоянного притока свежего воздуха тогда атмосфера становится тяжелой. При этом не следует забывать о том, что может появиться достаточно быстрое утомление и значительно понизится продуктивность. Особенно полезной естественная вентиляция в каркасном доме будет для людей, которые страдают хроническими заболеваниями дыхательной системы.

Жизнь человека постоянно сопровождается запахами и от них никуда не деться. Большинство запахов являются неприятными, поэтому если не выполнять регулярное проветривание тогда проживание в доме станет некомфортным. Конечно, можно просто постоянно открывать окна, но это не всегда удобно.

Поэтому, лучше просто выполнить монтаж естественной вентиляции.

Ранее в домах не было санузла, но сейчас времена изменились. В ванной комнате естественная тяга потребуется для того, чтобы предотвратить попадание воздуха в другие помещения. Здесь наши специалисты рекомендуют совместить естественную и принудительную вентиляцию, чтобы воздух сразу выходил на улицу.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Особого внимания также заслуживает кухня. В первую очередь это связано с повышенной температурой, которая образуется в процессе готовки. Также, здесь можно столкнуться с большим количеством пара и разных запахов. Избавиться от проблемы поможет организованная естественная вентиляция.

Правильный расчет производительности

Обратившись в нашу компанию, мы сможем выполнить расчет естественной вентиляции. В процессе проведения расчетов будет использоваться снип. Это важная документация, в которой были регламентированы все моменты. Без предварительных расчетов просто не получится выполнить проектирование естественной вентиляции.

Вентиляция может иметь разнообразные виды, которые могут повлиять на проведение расчета. Если вы решили провести расчеты тогда лучше всего сделать это с помощью специального калькулятора. В основном все помещения можно отнести к грязным и чистым. В первом случае потребуется более интенсивное проветривание. Скорость обновления воздуха в этом случае должна составлять примерно 60 куб.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж м в час. Этого будет вполне достаточно, чтобы в помещение постоянно поступал свежий воздух. В чистых помещениях потребуется скорость обновления 25 куб. м.

В некоторых случаях в процессе проведения расчетов, также вносят данные о количестве людей, которые проживают в доме. Сейчас организованная естественная вентиляция осуществляется не только в частном доме, но и в квартире. Это наиболее оптимальный вид, который качественно осуществляет свою работу.

Основные разновидности

На сегодняшний день естественная вентиляция жилых и производственных помещений может быть нескольких видов. Все зависит от особенностей помещения, где она используется. Они отличаются по принципу создания, а также параметрам, которыми обладают. При выборе нужно также ознакомиться, как работает естественная вентиляция в каждом отдельном варианте. В основном существует три разновидности:

  1. Организованная система. Этот вариант представлен в виде специальных отверстий. Они могут обладать разным диаметром и все зависит от особенностей помещения.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Чтобы правильно сформировать эту систему необходим качественный расчет.
  2. Неорганизованная система. Поступление и отвод воздуха из определенного помещения осуществляется только за счет естественных причин. Канальная естественная вытяжная вентиляция применяется не только в жилых, но и в производственных строениях.

Мы утверждаем, что естественная вентиляция подвала может быть любого вида. Для этого помещения не предъявляются особенные требования.

Монтаж естественной вентиляции в частном доме

Выполняя монтаж естественной вентиляции в частном доме потребуется создание отверстий в стенах. Для этого наши специалисты используют алмазное бурение. Оно осуществляется с помощью специального оборудования. Весь процесс осуществляется с водой, так как сухое бурение наша компания не использует. Минимальный диаметр отверстий составляет 16 мм. При необходимости вы можете подобрать и другие размеры.

Мы устанавливаем клапан естественной вентиляции!

Основное его предназначение заключается в том, чтобы обеспечить больший приток воздуха в здание.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Его установка чаще всего бывает горизонтальная.

Профессионалы, которые работают в нашей компании длительное время выполняют подобные работы. За это время мы научились модернизировать и улучшать вентиляцию. В процессе выполнения модернизации мы выполняем следующие действия:

  • В конструкции предусмотрена наружная труба и на нее в дальнейшем будет устанавливаться дефлектор. Это специальный элемент, который в дальнейшем сможет обеспечить надежную защиту от дождя и усиливает тягу примерно на 20%. Это внушительный показатель и особенно полезным это будет в летний период.
  • В ванной комнате специалисты устанавливают в стене вытяжной вентилятор. Это позволяет значительно повысить эффективность, так как в дальнейшем конструкция больше не будет зависеть от перепадов температуры.
  • В некоторых случаях наши специалисты рекомендуют устанавливать бризеры. Это приточные устройства, которые помогут обеспечить приток воздуха в помещении. С их помощью естественная вытяжная вентиляция будет работать намного лучше.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

В чем достоинства и недостатки системы?

На сегодняшний день естественная и искусственная вентиляция может иметь, как преимущества, так и недостатки. К главным достоинствам, которыми обладает естественная вентиляция в квартире многоэтажного дома можно отнести следующие моменты:

  1. Дешевая установка. Устройство естественной вентиляции в доме является простым. Поэтому стоимость отдельных компонентов достаточно низкая.
  2. Простое обслуживание. Подобная система не потребляет электроэнергии. Также в ней отсутствуют расходные материалы, поэтому ремонт не потребуется. Нужна только регулярная проверка на загрязнения, так как через определенное время система может засориться.

Также, естественная вентиляция в гараже обладает недостатками, к которым относят:

  • Отсутствие очистки воздуха. В системе не предусмотрены компоненты, которые в дальнейшем смогут выполнить качественную очистку воздуха. Проблема заключается в том, что для прохождения воздуха через фильтры потребуется сильная тяга, которая здесь будет просто отсутствовать.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж
  • Нет нагрева. В зимний период образуется большой перепад температур, поэтому вытяжка будет работать качественно. Однако, из-за чрезмерной тяги в доме могут появиться сквозняки. Инновационные технологии помогли избавиться от этой проблемы и наши специалисты могут просто установить обратный клапан. Он предотвратит попадание холодного воздуха из улицы.
  • Ненадежность. В летний период система может плохо справляться со своей работой.

Чтобы система отлично справлялась с поставленными задачами необходимо обратиться к нам. Мы соблюдаем все требования, поэтому канальная естественная вытяжная вентиляция без организованного притока отлично справиться со своей работой.

Обратившись в нашу компанию, вы также сможете увидеть пример выполненных работ.

Как сделать эффективную вентиляцию в частном доме: ИА «Кам 24»

Как сделать вентиляцию в уже построенном доме? Устройство вентиляционной системы, важные моменты и ошибки при ее обустройстве.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Виды систем вентиляции.

Не все жители частных домов это понимают, но правильная организация вентиляции в частном доме играет важную роль в создании комфортного для проживания микроклимата. Основная задача вентиляционной системы – обеспечение нормального воздухообмена и поддержание оптимального уровня влажности.

Многие люди полагают, что вентиляция в частном доме – это роскошь, на которую не стоит тратить деньги. В итоге они получают массу проблем:

  • Конденсат на окнах и мебели;
  • Проблемы со здоровьем из-за отсутствия свежего воздуха;
  • Неприятные запахи на кухне и других помещения;
  • Плохое самочувствие;
  • Плесень и грибок на откосах, а со временем и на других поверхностях.

Чтобы избежать этих проблем, следует задуматься над тем, как сделать вентиляцию в частном доме. В этой статье мы разберемся со всеми особенностями обустройства вентиляционной системы.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Устройство вентиляции в частном доме

Вентиляцию можно условно разделить на два основных типа:

  1. Пассивная (естественная) вентиляция. Она имеет простое устройство – вентиляционный канал, через который выводится отработанный воздух. Принципы работы пассивной вентиляции достаточно прост: уличный воздух попадает в помещение через естественные щели, открытые окна и двери. После этого более теплый воздух из дома вытесняется наверх, попадает в вентиляционный канал и выводит из дома. Благодаря этому происходит постоянная замена «грязного» воздуха на чистый. Эффективность такой вентиляции во многом зависит от погодных и атмосферных явлений, а также от притока воздуха.
  2. Принудительная (контролируемая) вентиляция. Состоит такая вентиляционная система из бризеров и рекуператоров, через которые воздух подается в помещения. Они монтируются на окна и стены, и дополнительно такие приборы могут оснащаться фильтрами и увлажнителями. Также вентиляционная система включает в себя вытяжные вентиляторы с нужной производительностью, обратные клапаны и саму вентиляционную систему.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Особенности обустройства вентиляционной системы

Чтобы понимать, как провести вентиляцию в частном доме, необходимо знать, какие есть виды вентиляции в доме и их особенности. Принудительная вентиляция делится на:

  • Приточную вентиляцию. К такому виду вентиляционной системы относятся приборы, которые отвечают за забор и приток в помещение свежего воздуха. Сама по себе приточная вентиляция бесполезна, если в доме нет вытяжной вентиляционной системы.
  • Вытяжную. Вытяжная вентиляция в частном доме отвечает за вывод отработанного воздуха и неприятных запахов. Вытяжная вентиляция – это вентилятор и вентканалы. Работать такая система может только в том случае, если в дом постоянно поступает свежий воздух. Поступать он может с помощью приточной вентиляции или естественным путем. Второй вариант подходит только тем, кто может и готов регулярно проветривать дом.
  • Приточно-вытяжную. Это оптимальная вентиляционная система, совмещающая в себе все преимущества двух предыдущих видов.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Если в доме есть только пассивная, вытяжная или только приточная вентиляция, но при этом нет нормального воздухообмена, то единственным решением является обустройства приточно-вытяжной вентиляционной системы.

Вентиляция своими руками: важные моменты и типичные ошибки

Делая вентиляцию своими силами, необходимо в первую очередь разработать проект, просчитав мощность оборудования и места, где будет находиться вентиляционный канал (если его еще нет). Необходимо сделать проект, в котором расчеты будут выполнены согласно требуемым нормам, утверждены схемы разводки воздуховодов, подготовлены места под размещение оборудования и всех остальных элементов вентиляции. Уже после разработки проекта рассчитывается смета и закупается необходимое оборудование. После этого проводятся монтажные работы.

Есть несколько типичных ошибок, которые совершают многие люди при обустройстве вентиляции в частном доме:

  • Проработка проекта вентиляции и ее монтаж не на стадии строительства дома, а уже после сдачи объекта в эксплуатацию;
  • Выбор неподходящего оборудования или приборов с недостаточной производительностью;
  • Неправильно выбранный диаметр вентиляционных каналов;
  • Большое количество поворотов и изгибов вентканалов, из-за которых ухудшается тяга;
  • Плохое крепление вентиляционных каналов, из-за которого появляются шероховатости, ухудшающие тягу;
  • Установка только вытяжной вентиляции без обеспечения притока воздуха.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Обустройство вентиляции в туалете

В туалете вентиляция в первую очередь отвечает за вывод неприятных запахов. Чтобы запахи не попадали обратно, рекомендуется поставить обратный клапан. Для туалета подойдет самый простой вытяжной вентилятор, мощностью 8-10 м3/ч. Нередко в туалетах для удобства ставят вытяжные вентиляторы, которые включаются и отключаются при включении/отключении света.

Вытяжная вентиляция в ванной комнате

Для разных помещений существуют разные нормы воздухообмена. В ванной комнате воздух должен полностью заменится за 1 час с кратностью 7-9 м3 на один квадратный метр.

Производительность вытяжной вентиляционной системы рассчитывается по следующей формуле: L=S*h*k.

L – производительность вытяжного вентилятора

S – площадь помещения

H – высота потолков

K – кратность воздухообмена

Пример расчета для ванной комнаты площадью 4м2 и с высотой потолков 2,8 метра.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Выходит 4х2,8х8=89,6 м3/ч. Плюс к этому нужно взять 15% в запас. Получается, что производительность вытяжного вентилятора должна быть не меньше 105 м3/ч.

Вентиляция на кухне частного дома

Если человек задумывается, как сделать вентиляцию в доме, то он должен в первую очередь позаботиться о нормальной вентиляции на кухне. В этом помещении часто образуются неприятные запахи и тяжелый воздух, который необходимо выводить. Также на кухнях часто ставят бризеры и рекуператоры, отвечающие за приток свежего воздуха. Производительность вытяжного вентилятора рассчитывается по указанной выше формуле.

Дополнительно вентиляционные системы на кухне обычно оснащаются обратным клапаном, чтобы не допустить попадание неприятных запахов обратно в жилье, и фильтром, который не даст жиру и остаткам пищи скапливаться на стенках вентканала.

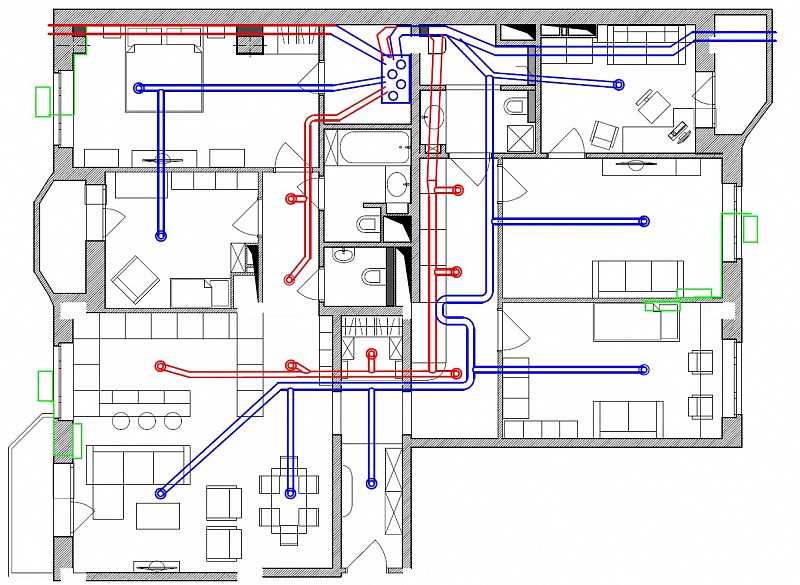

Схема вентиляции в частном доме: правила проектирования

В многоквартирных домах наличие системы вентиляции с естественной индукционной циркуляцией воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.

В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее работы. А также о том, как сделать черновую систему воздухообмена в частном доме.

Содержание статьи:

  • Зачем зданию нужна вентиляция?
  • Способы организации воздухообмена в птичнике
  • Типы вентиляционных систем
  • Естественная вентиляция в доме
    • Как повысить эффективность?
  • Особенности принудительного воздухообмена
    • Описание опции ИВЛ
    • Механическая вентиляция с рекуперацией тепла
    • Система без рекуперации тепла
  • Комбинированная система типа
  • Правила составления проекта вентиляции
  • Выводы и полезное видео по теме

Зачем зданию нужна вентиляция?

Применение при строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома затрудняет естественное прохождение воздуха между помещениями и улицей, а иногда и блокирует его.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Благодаря внутреннему и внешнему утеплению смонтированные пластиковые окна здания герметичны.

Такие меры помогают сохранить тепло и экономить электроэнергию, но сильно препятствуют притоку свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздушных потоков.

В здании необходима вентиляция, чтобы свежий, регулярный воздух поступал в ванную, спальню, гостиную и кухню. воздух подается не через широко открытые окна и двери, а через специальные устройства — анемостаты и воздухораспределители.

Согласно общепринятым санитарным нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.

Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.

Вентиляция также необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Циркуляция воздушных потоков должна быть организована не только в жилых комнатах, но и в помещениях хозяйственно-технического назначения — санузлах, на кухне, в котельной и подвале.

Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещений одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.

Организация оттока загрязненного воздуха — профилактическая мера в сложной борьбе с грибками и плесенью

Именно поэтому важно еще на этапе проектирования жилого дома продумать все детали инженерной сети: вентиляцию кухни сделать более мощной, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции в для обеспечения оптимального уровня кислорода в салоне.

Способы организации воздухообмена в птичнике

Существуют разные способы обеспечения воздухообмена в жилом доме — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

С точки зрения вентиляции здоровая и комфортная атмосфера в доме обусловлена ​​не только составом воздуха. Важную роль играют его температура, равномерность распределения и подвижность.

Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальных температурных показателях в помещении будет некомфортно.

В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставленными при строительстве жилого объекта.

Система вентиляции на кухне деревянного брусового коттеджа казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

Все эти способы до сих пор задействованы в небольших одноэтажных домах. Естественной вентиляции там достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Типы вентиляционных систем

Согласно основным требованиям гигиенических и санитарных норм производительность вентиляции любого типа должна быть:

  • 3 в час на 1 кв.м площади для жилых комнат;
  • 25 м 3 для отдельных санузлов;
  • 50 м 3 для санузлов.

Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов — количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.

В жилых помещениях на одного взрослого вводят 35 м 3 воздуха, для детей до 10 лет принимают из расчета 15-20 м 3 в час, детей чуть старше — 25 м 3 .

Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

Системы воздухообмена бывают трех типов:

  • натуральный — с естественным побуждением циркуляции воздуха;
  • механический — с принудительным вводом и выпуском воздуха;
  • комбинированный — с частичным использованием механической вытяжки и естественного притока приточных воздушных масс.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.

Наиболее экономичной и удобной в эксплуатации является система естественной вентиляции, бесперебойно функционирующая без электричества.

Но с другой стороны, задействованные механизмы принуждения значительно упрощают вентиляцию жилых и подсобных помещений.

Читайте, как рассчитать систему вентиляции для дома. Дальше.

Естественная вентиляция в доме

Для организации естественного воздухообмена используют концепцию вертикальных вентиляционных каналов.Один конец монтируется внутри помещения, а другой наружу немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной температуры, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещения снаружи через оконные и дверные рамы.

Эффективность схемы естественной вентиляции зависит от не зависящих от человека факторов — ветра и температуры окружающей среды.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Среди основных преимуществ такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.

Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура наружного воздуха не превысит 12 градусов по Цельсию. При высоких показателях вытяжка не сможет полноценно работать.

На первый взгляд такая ситуация кажется идеальной для зимы, но здесь есть изъян, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.

Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.

Нестабильная работа в летний период — основной недостаток схем естественной вентиляции

Для организации данного типа вентиляционной системы из каждого подсобного помещения в общую шахту прокладывают отдельные воздуховоды.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж От кухни нужно соорудить два канала — один от вытяжной решетки под потолком, а другой от кухонной вытяжки.

И еще необходимо уделить особое внимание всем помещениям, полностью/частично расположенным ниже уровня земли в доме.Они накапливают токсичный радон. Чтобы уменьшить количество опасного газа, следует оборудовать мощный вытяжной канал.

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа постоянно сыро.

Как повысить эффективность?

Есть несколько способов, которые помогут улучшить эффект от системы воздухообмена с естественной мотивацией:

  • установить специальный клапан на входе в канал;
  • крепление решеток с клапанами на впускной и выпускной каналы;
  • используйте дефлектор.

Оснащенный автоматикой клапан реагирует даже на незначительное изменение влажности воздуха.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.

В случае понижения показателей устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

Зимой клапан необходимо дополнительно укрыть.Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекрывает всех недостатков естественной вентиляции.

Вытяжные вентиляционные каналы устраиваются в капитальных внутренних стенах здания. Целесообразно воздуховоды объединять в небольшие группы, чтобы проход через кровлю был организован в одну трубу.

Еще одним эффективным методом является установка решеток с клапанами на проточные каналы и удаление воздушных масс.Управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Усилению тяги в вертикальных вытяжных каналах может способствовать ветер. Для использования естественной силы на верхнюю часть трубы надевается дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также повышающее тягу.

Использование дефлектора позволяет увеличить производительность дымохода/вентиляционного канала на 20%

Дефлектором один воздушный поток разрезается на два и более с разной скоростью.Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше тянет отработанный воздух.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценного обновления воздуха, в частном доме устанавливается мощная приточно-вытяжная система.

Помогает сбалансировать поток воздуха, который постоянно циркулирует между помещениями и внешней средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного снаружи.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Описание опции ИВЛ

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию приточного воздушного потока и преобразуют ее в тепло.

Такие системы производят глубокую очистку свежего воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.

Дополнительная обработка создается с применением фильтрующего оборудования, высокоэффективных шумопоглотителей, ионизационных и смачивающих устройств, иногда с использованием ароматизирующих устройств.

Воздушные потоки, прошедшие очистку, распределяются по дому через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительной индукцией воздухообмена являются фильтры и теплообменники, вентиляторы, вытяжные зонты, устройства управления и, непосредственно, вентиляционная установка.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы по температуре и влажности во времени.Значительно упростите работу пульта дистанционного управления и интеллектуальных контроллеров.

Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение разноцветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакеты окна, дверные блоки.

Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места.Чтобы их разместить, нужно освободить место на чердаке или в подвале частного дома.

Современные многофункциональные приточно-вытяжные системы вентиляции часто сочетаются с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла для воздухообмена в здании отвечает приточно-вытяжная стационарная установка.Воздух из окружающей среды поступает в систему, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в теплообменник.

Воздушные массы нагреваются до необходимой температуры в электрическом/водяном нагревателе и через прочные вентиляционные каналы из оцинкованной стали, распределенные по всему дому.

Система с рекуперацией тепла обеспечит в жилом доме качественный воздух круглый год. При малых оборотах работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.

Автоматика

дает возможность гибко управлять работой оборудования: регулировать поток воздуха, устанавливать комфортную температуру, изменять скорость потока воздуха.

Рекуперация — рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Это позволяет снизить до 85 % затраты тепла на подогрев воздушного потока из внешней среды в зимний период.

Обслуживание такой установки заключается в регулярной замене фильтров.Новые элементы очистки воздуха от пыли рекомендуется заменять раз в квартал.

Система без рекуперации тепла

Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Наружный воздух нагревается или охлаждается, затем очищается в фильтре, после чего распределяется по сети каналов в жилые помещения.

Удаление отработанных тяжелых воздушных масс производится вытяжными шкафами в помещениях хозяйственно-технического назначения.Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и за счет канальных вентиляторов.

Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но затрачивают большое количество энергии на постоянную обработку воздушного потока.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Комбинированная система типа

Комбинированная вентиляция реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, вытяжным отводом масс.

Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев впускных воздушных масс не производится. Но это не проблема, если под вентилем установить правильно подобранный нагревательный элемент – открытый радиатор.

Механическая вытяжка в частном доме выполняется вентиляторами, как правило, канальными. Их может быть несколько, но иногда достаточно и одного.

Для обеспечения эффективной циркуляции воздушного потока вытяжные вентиляторы должны работать непрерывно.В целях экономии энергоресурсов к системе подключаются регуляторы скорости с автоматическим/ручным управлением.

Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Конструкция таких устройств не предусматривает наличие движущихся частей.

Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.

Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные скорости воздухообмена.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка компоновки оборудования и разводки труб позволяет проложить в проекте каналы для отвода спертого воздуха.Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки вытяжных труб.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Расчет вентиляции и аспирации должен выполняться на этапе архитектурного проектирования жилого объекта.

Если же производить монтаж вентиляции при перепланировке/реконструкции здания, то нужно специально замуровывать стены под вентканалы или устанавливать массивные боковые шахты, что выглядит не эстетично.

Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:

  • способ распределения воздушных потоков в птичнике;
  • тип вентиляционных и вытяжных шахт;
  • наличие фильтрующего оборудования.

Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.

Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных устройств.Этот процесс они называют активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома.

На качество воздуха жилых и хозяйственных помещений влияет множество факторов.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж При разработке проекта вентиляции, помимо конструктивных особенностей частного строения, учитывают различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.

Проектирование систем вентиляции выполняется по следующему плану:

  1. На начальном этапе технического задания.
  2. Второй этап — выбор оптимальной концепции воздухообмена в частном доме.
  3. Следующий этап – разработка схемы с расчетом уровня создаваемого вентиляцией шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
  4. Далее следует подготовка чертежа для утверждения заказчиком.
  5. Последний этап — окончательный проект и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования необходим демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.

В процессе разработки проектной документации необходимо дополнительно изучить будущую эксплуатацию и техническое обслуживание системы вентиляции.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции для конкретного строительного объекта, то можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:

  • объемы вытяжной и всасываемой воздушных масс должны быть уравновешены;
  • свежий и чистый воздух подается только в жилые помещения, а отработанный воздух удаляется из хозяйственных построек;
  • Не допускается объединение вытяжек из кухни и ванной комнаты в один вентиляционный канал;
  • скорость воздушного потока в выхлопных трубах и магистральных каналах не должна превышать отметку 6 м/с.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж На выходе из решетки максимальный показатель 3 м/с;
  • Вентиляционные шахты
  • , проходящие по улице, необходимо утеплить теплоизоляционными материалами толщиной не менее 5 см.

Специалисты рекомендуют выбирать принципиальную приточно-вытяжную схему. Организованная вентиляция такого типа эффективно справится с подачей свежего воздуха и внутренней фильтрацией.

Правильный подход к устройству циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.

Выводы и полезное видео по теме

Видео объясняет, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:

В этом видео наглядно показано, как правильно организовать приток и отвод воздуха при естественной схеме вентиляции загородного дома:

Видео о том, как организовать приточно-вытяжную вентиляцию достаточной мощности с рекуперацией тепла на примере системы profi-air немецкого производителя FRANKISCHE:

Изучив принципы работы вентиляционных систем, правильно организовать воздухообмен в небольшом одноэтажном доме своими силами вполне реально.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж а вот проектирование и монтаж вентиляции в просторных загородных домах лучше доверить профессионалам. Ведь установленная система должна не только работать, но и справляться с запланированными задачами.

Грамотно оборудованная вентиляция решит проблемы застоя воздуха и неприятного ощущения духоты в частном доме.

Есть вопросы, нашли недостатки или хотите поделиться полезной информацией по обустройству вентиляции в частном доме? Пожалуйста, оставляйте свои комментарии, задавайте вопросы и делитесь своим опытом в поле под статьей.

Как устроить вентиляционные каналы в частном доме: правила и рекомендации по строительству

Различные способы устройства вентиляционных каналов предполагают установку приточного оборудования, обеспечивающего поступление воздуха в разные помещения дома. Правильный монтаж вентиляционных каналов связан с организацией притока воздуха за счет естественной микровентиляции. Этот процесс обеспечивается установкой деревянных окон, а также приточных клапанов.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Как устроить вентиляционные каналы в доме

Вопрос обустройства вентиляционных каналов в загородных домах часто обходят стороной еще на стадии строительства.Специалисты рекомендуют своевременно решать эту проблему тем, кто является собственником частного жилья. Затраты на вентиляционные системы не стоит считать излишними, так как от них зависит уют и комфорт в доме.

Принцип работы систем вентиляции

Устройство вентиляционных каналов в частном доме или коттедже позволяет своевременно устранять неприятные запахи из помещений. Если сэкономить на обустройстве вентиляционных систем, то периодически скапливающийся затхлый воздух может негативно сказаться на здоровье жильцов дома.Для обеспечения достойной работы частного жилья необходимо правильно подобрать, спроектировать и смонтировать систему вентиляции. Существующие типы вентиляционных систем основаны на следующих принципах циркуляции воздуха:

  • натуральный;
  • механический;
  • смешанный.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Применение метода естественной циркуляции не связано с установкой механизмов, позволяющих нагнетать поток воздуха. Используются пластиковые и металлические деревянные клапаны, которые заменены микровентилируемыми окнами.Для удаления отработанного воздуха из помещений дома в стенах прокладывают вентиляционные шахты. Приточно-вытяжная система вентиляции обеспечивается за счет установки в шахте вентилятора. Устройство систем механического типа предполагает установку приточной аппаратуры, отвечающей за подачу потока чистого воздуха в необходимом объеме в каждое помещение дома.

Система должна иметь возможность отводить поток отработанного воздуха наружу. Этот способ монтажа вентиляционных каналов более сложен, чем монтаж системы вентиляции с естественной циркуляцией воздуха.Способ установки смешанной вентиляции связан с применением механической и естественной системы вентиляции. Удаление отработанных воздушных масс из помещений дома происходит при установке механического оборудования.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Какую систему вентиляции выбрать

Выбор системы вентиляции индивидуален для каждого дома. Способ монтажа вентиляционных каналов определяется размерами площади здания, этажностью. В процессе монтажа вентиляции учитываются материалы, используемые для изготовления крыш и стен.Чем воздухопроницаемее эти материалы, тем сложнее система вентиляции. Все затраты на его установку следует согласовывать с собственными финансовыми возможностями.

Монтаж самих вентиляционных каналов стоит недорого – достаточно подобрать клапаны и трубы, решетки и другие детали, которые понадобятся в процессе обустройства вентиляционной системы. Монтаж вентиляционных каналов с дополнительными функциями обходится дороже, поэтому перед монтажом следует определиться с количеством функций, которые должна выполнять вентиляционная система.Управление системой осуществляется с помощью специальных устройств, позволяющих контролировать микроклимат в помещениях с помощью пульта дистанционного управления.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Увлажнение воздуха, в том числе отопление, организуется на основе использования оборудования, установленного в системе вентиляции.

Основные правила устройства вентиляционных каналов

Монтаж вентиляции необходимо производить с учетом всех требований. Это позволит владельцу частного дома избежать различных проблем, связанных с несоблюдением рекомендаций по установке вентиляционных каналов.Вопрос актуален для новых жилых домов, если при их строительстве использовались паронепроницаемые строительные материалы. В таких случаях без установки системы принудительной вентиляции не обойтись. Правильное устройство вентканала позволит соблюсти следующие параметры:

  1. Размер диаметра вытяжного вентиляционного канала должен быть не менее 10х10 см или 15х15 см.
  2. Длина вертикального участка вентиляционного канала 1.5-3,0 м.
  3. Наличие 2-х отдельных вентиляционных каналов для забора приточного воздуха и выхода отработанных воздушных масс.
  4. Стены для установки вентиляционных каналов не должны быть наружными или несущими, иначе на них будет образовываться конденсат.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Монтаж вентиляции должен производиться в котельных, а также в помещениях над ними, в подсобных помещениях, что требуется в соответствии с нормами. При монтаже вентиляционных каналов следует учитывать разницу между понятиями вентиляции и дымохода.В первом случае вентиляционный канал служит для вывода отработанных воздушных масс из дома, а продукты горения выводятся через дымоход. Регламентом строго запрещено совмещать эти 2 канала.

Вентиляционные каналы должны возвышаться над крышей на одном уровне с дымоходами. Это зависит от того, как трубы расположены по отношению к коньковому ребру. Выход вентиляционной шахты должен быть защищен специальной решеткой, препятствующей попаданию птиц или насекомых в вентиляционный канал.

Вентиляционный канал из камня или кирпича нельзя прокладывать в деревянных перекрытиях или кровельных конструкциях. Эти материалы губительно воздействуют на древесину. Не лучший вариант – использовать только одно окно для проветривания, что может негативно сказаться на здоровье хозяина дома.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Вентиляционные каналы заменяют клапанами, если нет возможности создать в доме вентиляционные шахты. Для этого в стене и под потолком предусмотрены сквозные отверстия, необходимые для установки вытяжного клапана, обеспечивающего приток свежего воздуха в помещение.

Составление схемы вентиляции

Перед строительством дома, а также перед проведением капитального ремонта необходимо разработать подробную схему вентиляции. Следует учитывать, что большинство вентиляционных каналов требуется для кухни, ванной, туалета. Для разработки правильной схемы вентиляции следует воспользоваться планом здания. Если в малоэтажном доме 2 или 3 этажа, потребуется нанести план на каждый из них. На схеме указано расположение всех предусмотренных вентиляционных каналов.

На основании составленной схемы осуществляется расчет мощности оборудования, которое планируется установить в каждом из помещений. Вентиляционные трубы необходимого диаметра подбираются отдельно. Еще один важный момент – потребность в возобновляемых воздушных массах.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Этот параметр учитывается в м3 в час. Например, регламентом предусмотрен следующий объем потока свежего, чистого воздуха:

  1. Кухня с электроплитой — 60 м3/час;
  2. Кухня с газовой плитой — 90 м3/час;
  3. Санузел совмещенный — 50 м3/час;
  4. Санузел — 25 м3/час;
  5. Комнаты для гостей, кабинеты и детские — 3 м3 на 1 м2 помещения.

Мощность вентиляционного оборудования должна соответствовать установленным нормам. При расчете этого параметра предусмотрен запас хода в 30% от его значения. Это позволяет избежать ненужной нагрузки на систему вентиляции.

Технология воздуховодов

Необходимое оборудование следует приобретать с учетом ранее составленной схемы. Если в доме планируется естественная система вентиляции, то для каждого помещения прокладывается своя вентиляционная шахта.Затем устанавливаются декоративные решетки. В инструкции по монтажу оговаривается, что при монтаже вентиляционных каналов нельзя забывать об уровне их допустимой высоты над кровлей.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Если на чердаке есть окно, обеспечивающее естественную циркуляцию воздуха, то в потолках помещений должны быть установлены специальные решетки. Особенность устройства системы вентиляции механического или смешанного типа предполагает наличие разводки труб, проложенных в чердачном помещении.Если такой возможности нет, то под потолком помещения следует устроить вентиляционные шахты. Для входных отверстий в трубах системы вентиляции предусмотрены воздухораспределители.

Распространено применение вентиляционных труб прямоугольного или круглого сечения; их диаметр выбирается в соответствии с расчетами. Вентиляторы устанавливаются в соответствии с инструкциями производителя. Если вам необходимо установить сложную систему вентиляции, то монтаж оборудования осуществляется в соответствии с рекомендациями производителя, иначе владелец дома будет лишен возможности гарантийного обслуживания.

Отопление и вентиляция арендуемого дома » Услуги по аренде жилья

Отопление сдаваемого внаем дома

В настоящее время арендодатели должны обеспечить какую-либо форму отопления в любой жилой комнате в соответствии с Положениями об улучшении жилищных условий 1947 года.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Некоторые советы могут предоставлять информацию об утвержденных формах отопления. Если они этого не сделают, Трибунал по аренде жилья может счесть достаточно недорогого нагревателя с розеткой (или аналогичного). Однако этот тип обогревателя, скорее всего, не будет соответствовать стандартам здорового дома.

Отопление является одним из стандартов здорового дома. Все сдаваемые в аренду частные дома должны соответствовать стандартам здорового жилья в течение 90 дней с момента нового или продленного срока аренды после 1 июля 2021 г., при этом все сдаваемые внаем частные дома должны соответствовать стандартам к 1 июля 2024 г.

Все пансионаты должны соответствовать стандартам к 1 июля 2021 г. Kāinga Ora (ранее Housing New Zealand) и зарегистрированные поставщики общественного жилья должны выполнить требования до 1 июля 2023 года.

Стандарты здорового жилья

Стандарт отопления

Вентиляция дома

Хорошая вентиляция снижает количество влаги в вашем доме.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Это помогает сохранить здоровье жильцов, а также облегчает обогрев дома.

Вентиляция также является одним из стандартов здорового дома.

Стандарт вентиляции

Если вы являетесь домовладельцем, вы также можете подумать о:

  • сушилке с вентиляцией наружу
  • центральная вентиляционная система с забором воздуха извне

Жильцы должны регулярно открывать двери и окна, чтобы впустить свежий воздух, даже зимой.

Открывая окна во время приготовления пищи или принятия душа, вы избавляетесь от лишней влаги в арендованном доме.Держите дверь ванной закрытой во время и после душа, чтобы предотвратить дальнейшее распространение пара.

Плохое отопление и вентиляция могут привести к росту плесени и сырости.

Плесень и сырость

Обслуживание обогревателей и вентиляционных систем

Арендодатели несут ответственность за техническое обслуживание любых обогревателей и вентиляционных систем. Хотя арендодатели несут ответственность за техническое обслуживание, арендаторы обязаны содержать сдаваемое в аренду имущество в достаточной чистоте и порядке, включая любые тепловые насосы или обогреватели, установленные в соответствии со стандартом отопления здоровых домов или поставляемые как часть сдаваемого в аренду имущества.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

В тех случаях, когда это легко и доступно, арендатор должен очищать устройство и его фильтры в соответствии с разумными стандартами, а также держать сады и газоны вдали от внешних устройств. Арендодателям лучше всего показать арендаторам, как чистить и содержать в чистоте любые доступные фильтры или устройства при первом осмотре имущества.

Если требуются какие-либо технические знания или какие-либо специальные инструменты, или фильтры труднодоступны, арендодатель, как правило, обязан обслуживать устройство, включая очистку.Это входит в их обязанности по поддержанию нагревателя (ов) в хорошем рабочем состоянии.

Для пригодных для использования каминов домовладелец должен обеспечить безопасность дымохода. Они также несут ответственность за регулярную чистку дымохода, поскольку для этого требуются технические знания и специальные инструменты. Регулярная очистка дымохода также может потребоваться в целях страхования.

В соответствии со стандартами здоровых домов домовладельцы должны закрывать открытые камины или блокировать дымоход, если только арендатор не попросит в письменной форме оставить его пригодным для использования, и домовладелец не согласится.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Стандарт защиты от сквозняков

Пособия арендаторам и арендодателям

Когда в доме тепло и сухо, арендаторы меньше подвержены проблемам со здоровьем, вызванным холодом и сыростью. Это включает в себя респираторные заболевания, такие как астма, и более серьезные заболевания, такие как ревматизм.

Болезни, которых можно избежать, могут привести к незапланированным медицинским счетам и отгулам. Эти дополнительные расходы могут увеличить риск неуплаты арендной платы. Арендаторы также, вероятно, останутся дольше, если их дом будет теплым и дешевым для отопления.

Хорошо изолированный дом с энергосберегающим отоплением и бытовой техникой легче продать, и его арендная плата может быть выше.

EECA Контрольный список покупки и аренды Energywise(внешняя ссылка) может помочь вам показать, насколько тепло и комфортно в вашем доме.



Детали пресс-релиза

Мюнхен, май 2021 г.: Gaggenau, люксовый бренд бытовой техники профессионального уровня, представляет новую гибкую индукционную варочную панель серии 400 со встроенной системой вентиляции.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Прибор диаметром 90 см предлагает беспрецедентно точное, быстрое и гибкое приготовление пищи при низком энергопотреблении в сочетании со встроенной вентиляцией. Эффективно устраняя необходимость следить за качеством воздуха, частный шеф-повар может сосредоточиться на приготовлении блюд и развлечении своих гостей. Бескаркасный и встроенный заподлицо, широкий лист черного стекла органично вписывается в современную кухню с заметным отличием дизайна: ручки управления в черном цвете. В 1976 году Gaggenau впервые применила вентиляцию для частных кухонь в Европе.С тех пор компания продолжает вводить новшества в бытовую технику, в которой используются незаметные системы вентиляции для бесшумной очистки воздуха.

Встроенная система вентиляции гибкой индукционной варочной панели может быть настроена на автоматический выпуск воздуха во время использования. Доступный в режиме рециркуляции или отвода воздуха, он может определять собственный уровень мощности на основе паров, обнаруженных в атмосфере, и может продолжать работу, когда он больше не используется.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Энергосберегающие, мощные двигатели работают в тандеме с воздуховодами, чтобы обеспечить минимальный объем шума и пространства, но максимальную эффективность: запахи удаляются во время рециркуляции воздуха благодаря фильтрам с активированным углем.Все это позволяет частному повару сосредоточиться на приготовлении блюд, а не на очистке воздуха.

Исключительная кухня требует точного приготовления и безупречных результатов жарки. Гибкая индукционная варочная панель обеспечивает и то, и другое. Варочная панель предлагает расширяемые зоны приготовления, в которых используется гениальная индукционная технология flex, позволяющая частному повару готовить как профессионалу. Зона приготовления пищи может быть увеличена для размещения больших кастрюль и сковородок шириной до 30 см. Вся эта гибкость не разбавляет силы.Функция Boost на этих варочных панелях временно увеличивает мощность с 3300 Вт до 3700 Вт для действительно обжигающего жара. Есть функция поддержания тепла и датчик жарки, который поддерживает равномерный нагрев, снижая вероятность пригорания.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Для полной интеграции в столешницу 90-сантиметровая варочная панель не имеет рамы и может быть установлена ​​заподлицо с поверхностью. За черным стеклом скрываются темные вентиляционные отверстия, которые не бросаются в глаза даже во время работы. Его превосходные и профессиональные передние ручки управления также предлагаются в черном цвете.Ручки точны и интуитивно понятны; исключая возможность случайного использования, гарантируя, что частный повар всегда остается под непосредственным контролем прибора. №

Индукционная варочная панель Flex со встроенной системой вентиляции оснащена Home Connect, чтобы частный повар имел больше свободы, управляя своим прибором в режиме онлайн. Интеграция Home Connect гарантирует, что устройство всегда останется в центре дома, который становится все более цифровым.

Свен Бааке, руководитель отдела дизайна глобального бренда Gaggenau, говорит: «Мобильная индукционная варочная панель серии 400 со встроенной системой вентиляции позволяет шеф-повару дома готовить так, как это сделал бы профессионал, не беспокоясь при этом о очистке воздуха.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж время.Пользователи Gaggenau ценят исключительный дизайн, поэтому бесшовная варочная панель вписывается в любую современную кухню, а ее характерные черные ручки управления бросаются в глаза».

Примечания для редакторов
Gaggenau — производитель высококачественной бытовой техники, признанный лидером инноваций в области дизайна и технологий «Сделано в Германии». Компания, история которой восходит к 1683 году, произвела революцию в домашней кухне благодаря своим всемирно известным продуктам.Успех Gaggenau основан на технологических инновациях и четком языке дизайна в сочетании с высокой функциональностью. Gaggenau является дочерней компанией BSH Hausgeräte GmbH в Мюнхене с 1995 года и в настоящее время представлена ​​​​более чем в 50 странах с 24 флагманскими выставочными залами в крупных городах мира.

Instagram (@gaggenauofficial)
Pinterest (/gaggenau_)
YouTube (/gaggenauofficial)
Vimeo (/gaggenauofficial)
LinkedIn (/gaggenau.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж )

Стефани Чен
Стефани[email protected]
Тел.: +44 7785 253700

Даниэль Алексис-Рошфор
[email protected]
Тел.: +44 207 378 3456

Частный домовладелец | Энвировент

Сушка одежды, использование сушильной машины, душ, купание, приготовление пищи и даже дыхание могут привести к образованию конденсата. Тем не менее, от всех этих повседневных факторов невозможно избавиться, поэтому наши дома нуждаются в надлежащей вентиляции, чтобы справиться с ними.

Грамотно установленное правильное вентиляционное решение не даст возможности образоваться конденсату за счет подачи свежего чистого воздуха и выхода наружу теплого, влажного и тяжелого воздуха.

Воздух внутри наших домов может быть в 5 раз более загрязнен, чем воздух снаружи. Большинство людей осознают проблемы со здоровьем, связанные с загрязнением атмосферного воздуха, но мало кто осознает потенциальную опасность, связанную с воздействием плохого качества воздуха в помещении, несмотря на то, что он имеет такие же негативные последствия для здоровья.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Плохое качество воздуха может привести к ряду заболеваний, таких как головные боли, усталость и респираторные заболевания. Еще более ужасным является тот факт, что недавно Всемирная организация здравоохранения опубликовала информацию о том, что воздух, которым мы дышим, загрязнен смесью вызывающих рак веществ, и 6 миллионов человек ежегодно умирают от воздействия воздуха внутри помещений и загрязненного воздуха снаружи.

Существуют серьезные риски для здоровья, связанные с загрязнением внутри помещений, и они могут исходить из неожиданных источников. Например, освежители воздуха и чистящие средства, хотя они и создают впечатление, что они улучшают атмосферу в помещении, слишком сильное воздействие может привести к проблемам с дыханием.

Плохое качество воздуха в помещении может привести к образованию конденсата, а если его не остановить, конденсат может вызвать проблемы с влажностью и плесенью, которые могут вызвать насморк, боль в горле или кашель.

Ринит, синусит, астма и даже серьезные респираторные заболевания также связаны с образованием конденсата.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Невидимый рост плесени за облицовкой стен и внешней облицовкой может представлять опасность для здоровья жильцов, особенно молодых и пожилых людей. Обнаружение и исправление могут быть трудными, а также дорогостоящими из-за невидимого характера этой проблемы.

Один из наших местных экспертов свяжется с вами, чтобы узнать больше о ваших проблемах с сыростью, предложить бесплатную экспертную консультацию и дать рекомендации для постоянного решения.

Во время бесплатного осмотра мы оценим любые проблемы с конденсацией, сыростью или плесенью в вашей собственности, снимем показания уровня относительной влажности, выявим любые основные проблемы и дадим рекомендации для постоянного решения.

Влага в вашем доме найдет холодную поверхность, например стену или окно. Когда теплый воздух сталкивается с холодными поверхностями или когда в вашем доме слишком высокая влажность, происходит конденсация.

Теплый воздух не может удерживать такое же количество влаги, и вода высвобождается на более холодную поверхность, образуя крошечные капельки воды, что чаще называют конденсацией.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Почему я не поклонник механической вентиляции с положительным давлением

. Это экономит энергию. Это помогает предотвратить попадание водяного пара в места, где он может вызвать проблемы. Он не пропускает в дом плохой воздух из заплесневелых подвалов и загрязненных гаражей. Это просто имеет смысл. Тем не менее, в тесных домах нужен способ заменить спертый воздух в помещении воздухом снаружи. Это роль механической системы вентиляции. Из трех типов механических систем вентиляции строители домов на юго-востоке ухватились за один, который имеет ряд проблем: систему положительного давления.(Другие типы — отрицательное давление и сбалансированные.)

Мы хотим, чтобы наши дома были герметичными. Это экономит энергию. Это помогает предотвратить попадание водяного пара в места, где он может вызвать проблемы. Он не пропускает в дом плохой воздух из заплесневелых подвалов и загрязненных гаражей. Это просто имеет смысл. Тем не менее, в тесных домах нужен способ заменить спертый воздух в помещении воздухом снаружи.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Это роль механической системы вентиляции. Из трех типов механических систем вентиляции строители домов на юго-востоке ухватились за один, который имеет ряд проблем: систему положительного давления.(Другие типы имеют отрицательное давление и сбалансированы.)

Во-первых, краткий обзор требований к механической вентиляции. Пол Реймер, один из гуру в этой области, в прошлом году написал гостевой пост на эту тему в блоге Energy Vanguard. Стандарт, определяющий, сколько нам нужно, называется ASHRAE 62.2-2010. В нем указано несколько способов, с помощью которых вы можете выяснить, сколько наружного воздуха вам нужно принести в ваш дом, один из которых — с помощью таблицы ниже.

Что не так с искусственной вентиляцией легких с положительным давлением?

Во-первых, давайте посмотрим, как работает система механической вентиляции с положительным давлением.Под положительным давлением я подразумеваю, что давление воздуха внутри дома выше, чем внешнее давление, которое имеет тенденцию выталкивать воздух изнутри наружу.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Вы можете подать наружный воздух и создать положительное давление в доме одним из нескольких способов, но основной способ, которым строители домов делают это здесь, — это использование блока обработки воздуха (AHU) в системе отопления и охлаждения, как показано на рисунке. ниже. (Да, я показал здесь воздуховоды на чердаке, потому что их очень много. Проводить воздуховоды на некондиционированном чердаке все равно глупо.)

Вот краткое изложение того, что происходит:

  1. Когда работает система отопления и охлаждения, вентилятор в кондиционере вытягивает воздух из дома на стороне возврата, кондиционирует его и направляет обратно в жилое помещение через приточные вентиляционные отверстия.
  2. Всякий раз, когда электронная заслонка в вентиляционном канале открыта, кондиционер также всасывает немного воздуха снаружи и смешивает его с воздухом из дома. Этот дополнительный воздух, добавленный в дом, обеспечивает положительное давление.
  3. Количество воздуха, проходящего через вентиляционный канал, зависит от размера (и других характеристик) канала и от того, как установлена ​​механическая заслонка (и в идеале зависит от требований ASHRAE 62.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж 2).
  4. Электронная заслонка подключена к контроллеру, который определяет, когда разрешено поступление вентиляционного воздуха.
  5. Электронная заслонка может быть открыта или закрыта при работе системы отопления или охлаждения.
  6. Электронная заслонка также может быть открыта, когда дом не нуждается в отоплении или охлаждении, и в этом случае он будет запускать вентилятор в кондиционере независимо от печи, теплового насоса или кондиционера.
  7. Контроллер позволяет домовладельцу устанавливать количество вентиляционного воздуха, поступающего в дом.

Этот тип механической вентиляционной системы был самым популярным, установленным в высокопроизводительных домах на юго-востоке за последнее десятилетие. Это относительно недорого, так как воздуховод, заслонки, контроллер и установка обычно добавляют всего около 300 долларов к стоимости системы HVAC. Положительное давление также имеет то преимущество, что помогает предотвратить проникновение влажного воздуха в дом.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Тем не менее, я с подозрением отношусь к этой системе по ряду причин:

  1. Вы используете самый большой двигатель в вашем доме, вентилятор в кондиционере, для перемещения небольшого количества воздуха. Приточно-вытяжная установка обычно перемещает от 1000 до 2000 кубических футов воздуха в минуту (куб. фут/мин), но в большинстве домов для вентиляции требуется всего 50–100 куб. фут/мин (см. таблицу выше).
  2. Когда контроллер подает наружный воздух в то время, когда система отопления или охлаждения не работает, это означает не только то, что вы используете слишком большой двигатель, но и то, что наружный воздух поступает при внешних условиях: холодно зимой и жарко и влажно. летом.
  3. Многие из этих систем не подают столько воздуха, сколько должны. Я только что разговаривал на этой неделе с кем-то, кто защитил магистерскую диссертацию по строительной науке именно по этой теме. Она изучила этот тип системы в многоквартирном доме и обнаружила, что системы работают неэффективно из-за недостаточного статического давления для подачи необходимого количества воздуха.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Последнюю проблему решить несложно. Спроектируйте и установите все правильно, а затем пройдите процесс ввода в эксплуатацию, чтобы убедиться, что все работает.Одна из приятных особенностей ENERGY STAR версии 3 заключается в том, что не только механическая вентиляция требуется для всех домов, но и оценщик HERS должен измерять поток воздуха, чтобы убедиться, что она работает.

Первые две проблемы являются серьезными недостатками, которые не имеют простых решений. Хорошо, если в кондиционере есть двигатель с электронной коммутацией (ECM) с переменной скоростью, это может сильно помочь с первой проблемой, но факт в том, что большинство воздуходувок по-прежнему используют двигатели с фиксированной скоростью.

Однако проблему подачи некондиционированного воздуха в дом с помощью приточно-вытяжной установки решить не так просто.Одной из потенциальных проблем с подачей наружного воздуха в систему воздуховодов летом, когда кондиционер не работает, является конденсат в воздуховодах.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Например, в таких местах, как Чарльстон, Южная Каролина, где точка росы летом достигает 80 ° F, нетрудно представить, что происходит конденсация.

Эти системы стали популярны на Юго-Востоке, потому что они недороги, но, возможно, пришло время переосмыслить, стоит ли нам их устанавливать.

Какое решение?

Для жаркого или смешанного влажного климата, а именно для всего Юго-Востока, какую систему вентиляции следует использовать? Если положительное давление хорошо для борьбы с проникновением влажного воздуха, это означает, что система отрицательного давления не будет так хороша.Остается сбалансированная система: вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энтальпии (ERV). Некоторое время назад Мартин Холладей написал хорошую статью о том, как выбрать между HRV и ERV, так что это будет хорошей отправной точкой для получения дополнительной информации.

Есть ли в вашем доме механическая система вентиляции? Какой? Насколько хорошо это работает? Если вы строитель дома, подрядчик HVAC или оценщик HERS, каков ваш опыт работы с системами положительного давления того типа, который я описал выше? Любые проблемы?



Похожие статьи

Дыши! — Получите свежий воздух в свой дом с ASHRAE 62.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж 2

Точка росы — более значимая мера влажности?

Насколько велика утечка воздуха в вашем доме?





Фотография огнедышащего, сделанная leepus с сайта flickr.com, используется по лицензии Creative Commons.

Вентиляция и качество воздуха в доме в Новой Калифорнии

Версия этой статьи опубликована в весеннем выпуске журнала Home Energy Magazine за 2019 год.

ПОДЕЛИТЬСЯ

Нажмите здесь, чтобы прочитать больше статей о качестве воздуха в помещении

Начиная с середины 2000-х годов Калифорнийская энергетическая комиссия финансировала несколько исследований (например, Price, et al., 2007, and Offermann, 2009), целью которых было оценить потенциальное воздействие на качество воздуха в помещении (IAQ), связанное с воздухом в оболочке. герметизация, а также возможность их смягчения за счет использования механических систем вентиляции. Эти исследования показали (1), что большинство домохозяйств в новых калифорнийских домах сообщили, что в некоторые сезоны не открывали регулярно окна для проветривания, и существенное меньшинство домохозяйств сообщило, что не использует окна для проветривания в любое время года; (2) фактическая измеренная скорость вентиляции во многих домах была ниже целевого минимального уровня; и (3) что средняя измеренная концентрация формальдегида в исследуемых домах в 4 раза превышала референтный уровень хронического воздействия, установленный Калифорнийским управлением по оценке опасности для здоровья окружающей среды.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж


Измерение расхода вытяжного воздуха.


Вытяжная вентиляция.

Чтобы решить эти проблемы, строительные нормы и правила штата (Раздел 24) требуют механической вентиляции в новых домах с 2008 года с использованием калифорнийской версии стандарта ASHRAE Standard 62.2. Сюда входят требования к вытяжке из кухонь, ванных комнат и прачечных, а также к общедомовой вентиляции.

С 2016 по 2018 год Национальная лаборатория Лоуренса в Беркли и партнеры провели полевое исследование «Здоровые и эффективные новые газовые дома» (HENGH), чтобы оценить, соответствует ли установленное вентиляционное оборудование требованиям кодекса, и измерить основные загрязняющие вещества в домах, построенных в соответствии с этим стандартом, чтобы определить, соответствует ли требования к вентиляции обеспечивают приемлемый уровень качества воздуха в помещении.Среди партнеров были Институт газовых технологий (GTI), Тихоокеанская газовая и электрическая компания (PG&E) и Газовая компания Южной Калифорнии (SoCalGas).Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Исследование также включало оценку последствий требований к воздухонепроницаемости оболочки для энергии и качества воздуха в помещении, а также подходы к требованиям к механической вентиляции. Результаты полного исследования можно найти в Chan, et al. (2018). В данной статье основное внимание уделяется результатам полевых измерений.

Измерения

Полевое исследование охарактеризовало 70 домов, построенных в период с 2011 по 2017 год.Во всех домах был хотя бы один газовый прибор (плита, печь или водонагреватель). Сорок восемь домов были расположены в PG&E и 22 дома на территориях обслуживания SoCalGas. Каждый дом находился под наблюдением в течение примерно одной недели, когда работала центральная механическая система вентиляции, а жильцы обязались не оставлять окна открытыми для проветривания.

Измерения загрязняющих веществ включали определение по времени мелкодисперсных твердых частиц (PM2,5) в помещении и на открытом воздухе; и формальдегид, диоксид азота (NO) и CO 2 в помещении.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Отбор проб с временным разрешением дает нам показание концентрации частиц каждую минуту, в отличие от отбора проб с интегрированием по времени, когда частицы суммируются в течение длительного периода времени — обычно путем сбора пробы на фильтре в течение нескольких дней.

Интегрированные по времени измерения были выполнены для формальдегида, NO 2 и оксидов азота (NO X ) внутри и снаружи помещений во всех домах. На варочной панели, вытяжке и других вытяжных вентиляторах, а также в системе отопления и охлаждения были установлены устройства контроля активности.Устройства для измерения качества воздуха в помещении, использованные в этом исследовании, перечислены в Таблице 1. Кроме того, полевая группа контролировала использование оборудования жильцами, например, измеряя температуру на варочной панели и устанавливая небольшие крыльчатые анемометры для контроля потока воздуха от вентилятора. Участники также вели ежедневные журналы действий, которые могли повлиять на качество воздуха в помещении.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Таблица 1. Приборы для измерения качества воздуха в помещении

Параметры

Измерительное устройство

Отбор проб
Местоположения

Отбор проб
Разрешение

PM 2.5

МетУан ES-642

Открытый

1 минута

MetOne BT-645

Внутренний (центральный)

1 минута

СО 2 , T, правая сторона

Extech SD-800

Внутренняя (центральная,
главная и другие спальни)

1 минута

2

Aeroqual NO 2 Монитор

Внутренний (центральный)

1 минута

Пассивные Ogawa
Пробоотборники

Наружный,
Внутренний (центральный)

1 неделя

Формальдегид

GrayWolf (Shinyei) FM-801

Внутренний (центральный,
главная спальня)

30 минут

Пассивный SKC UMEx-100 Наружная, Внутренняя
(центральная, главная спальня)

1 неделя

Т, правая Начало HOBO U23 Pro v2 Наружная, внутренняя (главная и другие спальни)  1 минута
Начало HOBO UX100-011 Внутренний (центральный)

1 минута

В каждом доме были проведены диагностические испытания герметичности оболочки и воздуховода, а также замеры расхода воздуха в вентиляционных системах.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Самым сложным измерением было измерение расхода воздуха в системе подачи. Поскольку приточный воздуховод входил в центральную систему принудительной вентиляции, необходимо было измерять потоки воздуха либо с помощью устройств наподобие трубки Пито, вставленных в воздуховоды, к которым было очень трудно получить доступ и которые имели недостаточную прямую длину для удовлетворения каких-либо разумных требований к точности, либо с помощью измерение расхода воздуха на внешних воздухозаборниках, доступ к которым также был очень затруднен. В будущем системы приточного воздуха необходимо проектировать и устанавливать таким образом, чтобы их воздушные потоки можно было обоснованно проверять.

Результаты

Дома были типичными для новой калифорнийской застройки: площадь большинства домов составляла 2 000–3 500 квадратных футов, от двух до трех с половиной ванных комнат и от трех до пяти спален. Там были одноэтажные и двухэтажные дома с уединенным трехэтажным домом. На момент мониторинга большинству домов было от одного до трех лет.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж В среднем на каждые 1000 квадратных футов приходилось по одному жильцу.

У большинства домов была утечка оболочки между 3 ACH 50 и 6 ACH 50 со средним значением около 4.5 АСН 50 . Только четыре дома имели утечку оболочки менее 3 ACH 50 , уровень, необходимый для соблюдения Международного кодекса энергосбережения 2018 года (ICC 2018).

Различные подходы к механической вентиляции представлены на рис. 1 в разбивке по типу вентиляционной системы, режиму работы и расположению вытяжного или приточного вентилятора (при наличии). В 64 из 70 домов была вытяжная вентиляция; остальные 6 имели приточную вентиляцию. Из шести приточных систем четыре использовали приточный вентилятор, соединенный с центральной системой воздуховодов, а две другие полагались на работу центрального вентилятора системы принудительной вентиляции.Эти две системы были подключены к программируемому термостату, но функция вентиляции не была запрограммирована ни в одном из домов.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж В результате эти два дома были протестированы с вытяжным вентилятором в прачечной, работающим непрерывно в течение однонедельного периода мониторинга, чтобы обеспечить механическую вентиляцию со скоростью, которая соответствовала минимальным требованиям кодекса или превышала их.

Тип системы механической вентиляции всего дома и расположение вентилятора (N=70)


Рисунок 1. В 64 из 70 домов была вытяжная вентиляция; остальные 6 имели приточную вентиляцию.

В трех домах был один вытяжной вентилятор, расположенный удаленно на чердаке и подключенный ко всем ванным комнатам; при правильной установке и настройке на непрерывную работу эта конфигурация удовлетворяет требованиям как к вытяжке из ванной комнаты, так и к вентиляции всего дома. В этих домах не было выключателя внутри дома, который жильцы могли использовать для включения или выключения вентилятора. Во всех трех случаях выездная группа наблюдала проблемы с установкой. В одном из домов с крыши оторвалась вытяжная вентиляция.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж В двух других домах вытяжной вентилятор не был подключен к сети. В одном из этих двух домов вытяжной вентилятор не работал, и его пришлось заменить. Участники исследования связались со строителем, и во всех трех случаях ремонт произошел до недельного мониторинга.

Во всех случаях, кроме двух, вентиляция всего дома превышала минимальные требования, а в среднем установленный воздушный поток был на 50 % выше минимального (как показано на рис. 2). Это похоже на результаты Stratton, Walker и Wray (2012) для предыдущих испытаний новых (построенных в 2010–2011 годах) домов в Калифорнии.В первую очередь это связано с тем, что системы вентиляции не проектируются и не устанавливаются для работы при минимальной скорости потока. Производители вентиляционного оборудования предлагают фиксированные скорости потока, и, по-видимому, во многих домах установлен размер, превышающий установленный минимум. Казалось бы, это самый простой и наименее опасный подход.

Сравнение измерения расхода вентилятора для вентиляции всего дома (N = 56, только вытяжка) и минимального расхода согласно Разделу 24


Рисунок 2.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Во всех случаях, кроме двух, общедомовая вентиляция превышала минимальные требования.

Важный вывод исследования заключается в том, что общеквартирные механические системы вентиляции работали только в одной четверти домов, когда впервые прибыли полевые группы (рис. 3). Наиболее распространенные причины того, что системы не работали, заключались в том, что жильцы не знали о существовании системы или в том, что они не понимали переключатель управления механической системой вентиляции всего дома, который обычно не имел маркировки. Полевые бригады также обнаружили, что программируемые элементы управления не всегда устанавливались правильно: в половине домов с такими контроллерами вентиляторы не работали.В двух домах, где термостат был контроллером, вентилятор был выключен в обоих случаях. И Раздел 24, и стандарт ASHRAE 62.2 требуют, чтобы контроллер общедомовой системы вентиляции имел идентификационную и информативную этикетку. ASHRAE Guideline 24 предоставляет следующий пример языка для маркировки:

Ручные переключатели, связанные с системой вентиляции всего здания, должны иметь четкую маркировку, например: «Это управляет системой вентиляции дома.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Оставьте включенным, за исключением сильного загрязнения окружающей среды.Кроме того, пассажиры должны получить инструкции по эксплуатации и техническому обслуживанию.
Типы и маркировка контроллеров системы вентиляции всего дома (N=70)


Рисунок 3. Наиболее распространенными причинами того, что системы не работали, было то, что жильцы не знали о существовании системы или не понимали элементов управления.

В Руководстве по соблюдению требований к жилым помещениям Title 24 также приведены рекомендуемые формулировки маркировки, такие как «Управление вентиляцией», «Работать, когда дом используется» или «Держать, за исключением случаев, когда он истекает более 7 дней».” Он также рекомендует использовать более подробную маркировку для систем прерывистого режима, чтобы предоставить жильцам основную информацию о том, как управлять таймером. Однако в Заголовке 24 не содержится никаких конкретных формулировок. Формулировка этикетки общедомовой системы вентиляции, как и выбор установщика системы, оказывает непосредственное влияние на понимание участников исследования.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Например, в трех домах с расплывчатым и трудно интерпретируемым сообщением «Непрерывная работа» все три системы были отключены, однако из 12 домов с меткой, идентифицирующей контрольный выключатель, 7 работали.Улучшение требований к маркировке должно быть приоритетом не только в Калифорнии, но и в любом доме с механической вентиляцией.

Кухонное вентиляционное оборудование во многих домах соответствует большинству, но не всем требованиям Раздела 24: перемещение ≥ 100 кубических футов в минуту при сертифицированном уровне шума ≤ 3 сона. В то время как в большинстве домов были вытяжные вытяжки или микроволновые вытяжные вентиляторы (OTR), которые соответствовали требованиям минимального воздушного потока 100 кубических футов в минуту, многие вытяжки и большинство OTR работали только на средней или высокой скорости, что было вероятно. быть громче 3 сонов.Некоторые OTR не соответствовали требованиям к воздушному потоку даже при максимальной скорости. Важное предостережение в связи с этим выводом заключается в том, что воздушные потоки OTR могут быть смещены вниз из-за метода измерения, который требует заклеивания лентой воздухозаборников, предусмотренных в передней верхней части некоторых OTR.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж


Измерение расхода приточного воздуха.

Большинство вытяжных вентиляторов для ванных комнат удовлетворяют требованиям минимального расхода воздуха 50 кубических футов в минуту для вентиляторов с прерывистым режимом работы. Около 90% вентиляторов для ванных комнат соответствовали этому требованию.Полевая группа заметила, что примерно в двух третях домов главный вытяжной вентилятор в главной ванной комнате имеет регулятор влажности. Наиболее распространенной настройкой была относительная влажность 80% для 20-минутного времени работы.

Мы оценили общую скорость воздухообмена в доме, используя эти измеренные потоки воздуха механической системы и их соответствующее время работы вместе с оценкой естественной инфильтрации (используя расширенную модель в ASHRAE Handbook of Fundamentals ). Типичный коэффициент воздухообмена для этих домов был около 0.35 ACH, с большинством значений от 0,20 до 0,61 ACH. Эти скорости воздухообмена были выше, чем те, которые были измерены Offermann (2009) (California New Home Study или CNHS) до того, как механическая вентиляция потребовалась в соответствии со строительными нормами Раздела 24 2008 года.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Офферманн сообщил, что медиана скорости воздухообмена составляет 0,26 ACH для 107 домов, измеренных в течение одного дня мониторинга, и 0,24 ACH для 21 дома, измеренных за двухнедельный период.

Поскольку PM 2,5 является одним из наиболее важных загрязнителей, представляющих интерес с точки зрения здоровья, мы определили тип воздушного фильтра, используемого в центральных системах принудительной вентиляции.Почти все фильтры (96%) имели рейтинг MERV 8 или выше, а 30% имели рейтинг MERV 11 или выше. Это обеспечивает разумный уровень фильтрации, но фильтры эффективны только в том случае, если работает центральная система принудительной вентиляции. В межсезонье с небольшим обогревом или охлаждением или без них эти фильтры не будут удалять какие-либо частицы.

Сравнение внутреннего формальдегида, NO 2 и PM 2,5 от HENGH с CNHS показывает, что уровни загрязнения ниже в недавно построенных домах с механической вентиляцией (рис. 4).

Сравнение средних концентраций в помещении, измеренных HENGH, и результатов предыдущего исследования


Рисунок 4.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Сравнение содержания формальдегида, NO2 и PM2,5 в помещениях с Калифорнийским исследованием новых домов показывает, что уровни загрязняющих веществ ниже в недавно построенных домах.

Постановление Калифорнии об ограничении выбросов формальдегида из композитных изделий из дерева в сочетании с повышенным воздухообменом, по-видимому, значительно снизило его концентрацию в новых домах; среднее значение в исследовании HENGH составляет около 20 частей на миллиард, или примерно на 45% ниже, чем среднее значение в домах CNHS до 2008 года.Уровни формальдегида в обоих исследованиях были выше, чем в Калифорнии, но ниже, чем в других международных рекомендациях.

Концентрации NO 2 внутри помещений были немного выше для HENGH, чем те, о которых сообщалось в CNHS (6,2 ppb против 5,4 ppb), в то время как медианы наружных уровней были одинаковыми в двух исследованиях. Все измеренные концентрации NO 2 были намного ниже годового стандарта качества окружающего воздуха Агентства по охране окружающей среды США 53 ppb для NO 2 .Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Основным источником NO 2 в домах является сжигание природного газа для приготовления пищи.В HENGH во всех домах были кухонные приборы, работающие на природном газе, в то время как во всех домах CNHS были электрические плиты, поэтому мы могли бы ожидать более высокий номер NO 2 в домах HENGH. Обнаружение относительно низких усредненных по времени концентраций NO 2 в этом исследовании имеет большое значение. Это предполагает, что сочетание кухонной вытяжки и вентиляции всего дома обеспечивает разумный контроль NO 2 в новых домах Калифорнии.


Измерение качества воздуха.

узнать больше

Чан, В.Р. и др. Вентиляция и качество воздуха внутри домов в Новой Калифорнии с газовыми приборами и механической вентиляцией . Окончательный отчет по проекту (номер ожидается), подготовленный для Энергетической комиссии Калифорнии, 2018 г.

Offermann, F. Вентиляция и качество воздуха внутри помещений в новых домах , CEC-500-2009-085.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Калифорнийская энергетическая комиссия, 2009 г.

Прайс, П. Н., и др. Практика вентиляции и характеристики домохозяйств в домах Новой Калифорнии , CEC-500-2007-033.Заключительный отчет ARB Contract 03-326, подготовленный Энергетической комиссией Калифорнии, 2007 г.

Сингер, Британская Колумбия, и др. «Измеренная производительность систем фильтрации и вентиляции для мелких и ультрадисперсных частиц и озона в пустующем современном калифорнийском доме». Воздух в помещении 27 , №. 4 (2017): 780–90.

Стрэттон, Дж. К., Уокер, И. С., и Рэй, К. П. Измерение расхода воздуха в системе вентиляции жилых помещений: Часть 2. Полевая оценка расходомеров воздуха и проверка системного расхода , LBNL-5982E.Беркли, Калифорния: Национальная лаборатория Лоуренса Беркли, 2012 г.

.

Более низкий уровень PM 2,5 вне помещений может объяснить лишь часть значительно более низких уровней PM 2,5 внутри помещений, измеренных в HENGH (в среднем 8 мкг/м 3 ) по сравнению с CNHS (в среднем 13 мкг/м 3 ).Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Отношение средней концентрации в помещении к средней концентрации на открытом воздухе составляло примерно 0,5 для HENGH и примерно 0,8 для CNHS. Другие возможные объяснения включают возможность более низких скоростей выброса частиц внутри дома, преимущества более производительных воздушных фильтров в домах HENGH и потенциальное преимущество фильтрации с помощью оболочки здания, связанной с системами вытяжной вентиляции, как сообщает Singer et al. .(2017).

CO 2 концентрации в среднем составляли 620 частей на миллион и были самыми высокими ночью в спальнях (примерно на 100 частей на миллион выше среднего). Только в одном доме концентрация в спальне превышала уровень 1100 частей на миллион, рекомендованный руководством ASHRAE 62.1 в качестве основы для контроля запаха. Концентрации CO 2 в помещении, измеренные в основном жилом помещении для HENGH, существенно не отличались от CNHS.

Находки

Полевое исследование показало, что большинство домов отвечали большинству требований к вентиляции, а вентиляторы центральной вентиляции в среднем перемещали на 50% больше воздуха, чем минимум, указанный в строительных нормах Калифорнии.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж Концентрации загрязнителей воздуха были такими же или ниже, чем в предыдущем исследовании CNHS, проведенном в 2007–2008 годах. Примечательно, что средний уровень формальдегида был на 45% ниже. Измеренные концентрации для большинства загрязняющих веществ были ниже рекомендуемых для здоровья, что указывает на то, что IAQ является приемлемым в новых домах в Калифорнии, когда используется механическая вентиляция всего дома. Однако при первом посещении общеквартирные вентиляторы механической вентиляции работали только в четверти домов, а управляющие выключатели во многих домах не имели информативных надписей, как того требуют стандарты.Необходимо предпринять корректирующие действия для улучшения маркировки и контроля систем вентиляции.

Иэн Уокер, Ренджи Чан и Бретт Сингер — ученые-исследователи, изучающие качество внутренней среды в Группе систем жилых зданий Национальной лаборатории Лоуренса в Беркли.

Работа, описанная в этой статье, была поддержана в основном Калифорнийской энергетической комиссией по контракту PIR-14-007.Вентиляция схема в частном доме: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Добавить комментарий

Ваш адрес email не будет опубликован.
