Кирпич и кирпичная кладка

Кирпич и кирпичная кладка

Кирпич используется в строительстве с незапамятных времён, о чём свидетельствуют многие исторические источники. По сути, это был первый строительный модуль, то есть унифицированное изделие, причем из «подножного» материала, позволившее решить многие конструктивные и архитектурные задачи. Но и в наши дни кирпич не утратил актуальности. Он постоянно развивается, улучшая прежние свойства и приобретая новые.



Годы не властны над кирпичом — построенные из него дома никогда не устаревают, только приобретают благородную печать времени. И при этом материал обладает множеством достоинств. Он прочен, долговечен, стабилен, универсален. Ему присуща хорошая способность к воздухообмену, то есть кирпич дышит и даёт дышать обитателям дома. Кирпичные стены медленно нагреваются и медленно остывают, сохраняя тепло зимой и прохладу летом. Наконец, они впитывают избыточную влагу, после чего отдают свои водные «запасы» воздуху, благотворно влияя на микроклимат жилища.Варианты кладки кирпича: Кирпич и кирпичная кладка

Облицовка стен дома кирпичом



Кирпич — термины и определения

По определению кирпич — это штучное изделие, предназначенное для устройства кладки. В зависимости от состава и технологии производства кирпич бывает керамическим или силикатным. Керамический кирпич изготавливают путём обжига (средняя температура — около 1000 °С) подготовленной и отформованной глиняно-песчаной массы. Содержание примесей в сырье строго лимитировано. Посторонние включения при обжиге выгорают, что приводит к появлению дефектов, негативно влияющих на прочность и водопоглощение кирпича. Вместе с тем в сырьё вводят полезные добавки, которые улучшают качество конечного продукта. Недожжённый кирпич пригоден лишь для возведения ненесущих перегородок. Пережжённый кирпич отличается повышенной теплопроводностью и часто имеет неправильную форму. Технологический режим обжига устанавливается с учётом химического состава формовочной массы.Варианты кладки кирпича: Кирпич и кирпичная кладка

Схема кирпича

Между тем технические показатели кирпичной продукции должны соответствовать действующим нормам, изложенным в ГОСТ 530-07 «Кирпич и камни керамические. Технические условия» и ГОСТ 7484-78 «Кирпич и камни керамические лицевые. Технические условия». Согласно этим нормативным документам кирпичу присваивается марка по прочности и морозостойкости, а также класс по плотности, тесно связанный с классом по теплопроводности.

Справедливости ради нужно упомянуть и о силикатном кирпиче. Его производят из кварцевого песка (90 %) и извести (10%) с добавлением активных компонентов. У него есть важный плюс — сравнительно невысокая стоимость. Вместе с тем этот материал ограничен в применении. Он боится воды, гораздо хуже керамического сохраняет тепло, да и с воздухообменом у него не всё в порядке.

Прочность кирпича — способность материала сопротивляться внутренним напряжениям, не разрушаясь. Например, кирпич марки М 100 гарантированно выдерживает нагрузку в 100 кг/см².Варианты кладки кирпича: Кирпич и кирпичная кладка Для кладки стен двух-, трёхэтажных домов обычно используют материал марки М 100 и М 125.

Морозостойкость кирпича — способность материала выдерживать попеременное замораживание и оттаивание в водонасыщенном состоянии. В малоэтажном строительстве в основном применяют материал марки F 25 — F 50 (то есть выдерживающий 25-50 циклов), реже F 75.



Разновидности кирпичей

С точки зрения области применения, керамический кирпич подразделяется на рядовой (строительный), лицевой (отделочный, облицовочный, фасадный, декоративный) и огнеупорный (печной, шамотный). Особую категорию образует высококачественный клинкерный кирпич.

Рядовой кирпич используют для кладки наружных и внутренних стен под последующую отделку. И фактура у него соответствующая — шершавая, а иногда ещё и с выступами, чтобы лучше держалась штукатурка.

Рядовой кирпич

Лицевой кирпич, напротив, очень гладкий и опрятный. В то же время выпускается так называемый фактурный кирпич с рельефом в художественном исполнении.Варианты кладки кирпича: Кирпич и кирпичная кладка Эксклюзивная продукция «одета» в глазурь (цветную стекловидную оболочку), ангоб (глину особого сорта) или двухслойную «рубашку». Помимо этого можно приобрести кирпич «под старину» — ручной работы, с милыми щербинками и неровностями. Для внешней отделки и кладки сложной формы предназначен фасонный кирпич, который ещё называют фигурным или профильным.

Лицевой кирпич

Топочные камеры каминов и печей сооружают из шамотного (печного) кирпича. Этот материал выдерживает температуру более 1000 °С. Его производят из специальных огнеупорных глин. Шамотный кирпич можно узнать по песочному цвету и гладкой поверхности. К тому же при постукивании он издаёт характерный металлический звук.

Шамотный кирпич

Клинкерный кирпич относится к элитной продукции. Кстати, а вы знаете откуда такое название? Само название — клинкерный кирпич пришло к нам из немецкого языка. Само слово клинкер в переводе на русский язык как раз и обозначает кирпич. Он способен выдержать самые суровые испытания: экстремальные погодные условия, воздействие кислот, щелочей и солей, повышенное давление и интенсивный износ.Варианты кладки кирпича: Кирпич и кирпичная кладка Клинкер исключительно морозостоек и долговечен. Выпускается в богатейшей цветовой гамме. К тому же существуют квадратные и клиновидные кирпичики, а также другие изделия из клинкера (дренажные и газонные решётки и т. д.). Неудивительно, что этот материал широко востребован не только в домостроении, но и в ландшафтном дизайне.

Клинкерный кирпич



Кирпич ручной формовки

Если еще пару лет назад для облицовки домов и коттеджей предпочитали гладкий облицовочный кирпич стандартных цветов — желтый, красный, белый, коричневый. Сейчас, с приходом на российский рынок кирпича ручной формовки, тенденция резко поменялась. Огромный выбор природных цветов глины позволяет построить дом, не похожий ни на какой другой. Например, бельгийский кирпич ручной формовки — это более 850 вариантов, причем некоторые виды даже сложно описать одним цветом.

Разнообразие цветов кирпича ручной формовки

Такой кирпич подходит также для создания внутренних интерьеров и межкомнатных стен.Варианты кладки кирпича: Кирпич и кирпичная кладка Кирпич ручной формовки — экологически чистый материал, в его составе отсутствуют красители и добавки. Гарантийный срок его эксплуатации более 100 лет. Он устойчив к солнечному свету, сезонным перепадам температур и выпадению осадков. Дополнительный колорит облицовки из кирпича ручной формовки придают кладочные колерованные смеси, которые можно подобрать как под цвет кирпича, так и наоборот сыграть на контрасте. Вся коллекция кирпичей ручной формовки также существует в виде облицовочной плитки толщиной 20 мм, это удобно для дизайнеров или застройщиков, которым фасад не позволяет использовать размеры полноценного кирпича.

Кирпич марки Zero

Одна из новинок на рынке кирпичей — кирпич марки Zero (бесшовный кирпич, ручная формовка, производство Vandersanden, Бельгия) теперь доступен и в России. Инновация состоит в том, что он имеет на верхней стороне специальную выемку для цементного раствора. Таким образом, отпадает необходимость в шовной затирке, что дает более низкое потребление кладочного раствора и до минимума снижает риск загрязнения фасада кладочным раствором.Варианты кладки кирпича: Кирпич и кирпичная кладка

Кирпич марки Zero

Кирпич Zero не требует каких-либо специальных инструментов для кладки. Для работы с ним достаточно базовой квалификации строителей, которые работают с традиционным кирпичом. Отсутствие такого этапа, как фуговка фасада (заполнение швов между кирпичами), сокращает время работ на 3 и более недель, по сравнению с другими видами кирпича. При условии горизонтального и вертикального шва в 4 мм расход такого кирпича составляет примерно 90 шт./м². Кирпич доступен в 18 вариантах расцветки.

Типоразмеры кирпичей

Кирпичи различаются по размерам. В нашей стране установлен базовый стандарт (по ГОСТ 530-2007 — нормальный формат, НФ): 250 х 120 х 65 мм. Кирпич такого размера называют одинарным. Далее идут изделия с увеличенными геометрическими показателями: утолщённый полуторный (250 х 120 х 88 мм — 1,4 НФ) и модульный одинарный (288 х 138 х 65 — 1,3 НФ). Всё, что крупнее, — керамические камни.Варианты кладки кирпича: Кирпич и кирпичная кладка Иными словами, популярный двойной кирпич (250 х 120 х 140 мм — 2,1 НФ) — на самом деле камень.

Некоторые характеристики глиняного кирпича и керамических камней

Изделия более 4,5 НФ относятся к крупноформатным камням. Пальма первенства в этой категории принадлежит гигантскому кирпичу-камню размером 510 х 250 х 219 мм (14,3 НФ). Строить из таких кирпичей — одно удовольствие. Стены растут не по дням, а по часам. При возведении участков сложной формы часто требуются нестандартные изделия. Тогда камни распиливают. Лучше всего использовать для этого стационарные пилы с алмазными дисками. Существует и ручной инструмент. На практике обычно применяют углошлифовальные машины (в просторечии «болгарки ») с дисками по камню.

Кирпич европейского производства в наши стандарты не вписывается. В ГОСТ 530-2007 введён формат «Евро»: 250 х 85 х 65 мм (0,7 НФ), но он подходит далеко не для всей зарубежной продукции.

Своя мерка есть и у шамотного кирпича: 230 х 113 х 65 мм или 230 х 123 х 65 мм.Варианты кладки кирпича: Кирпич и кирпичная кладка Укрупнённый размер позволяет уменьшить суммарную площадь швов и сделать внутреннюю поверхность печи более гладкой.

Усредненный расход кирпича



Теплосбережение и теплопроводность кирпичных стен

Долгое время дом со стенами в 2-2,5 кирпича (то есть толщиной 510 и 640 мм) был пределом мечтаний. Положение изменилось в середине 90-х годов, когда в нашей стране возобладали западные представления о теплосбережении. Согласно новым требованиям стены из полнотелого кирпича должны иметь толщину 2 м (для климатических условий средней полосы). Разумеется, никто подобные цитадели строить не станет. Здесь необходимо внести ясность. По действующим нормам термическое сопротивление однородной ограждающей конструкции, определяемое как отношение коэффициента теплопроводности стенового материала к толщине стены в метрах, должно быть не менее требуемого сопротивления теплопередаче. Последний показатель зависит от климатических условий района (температуры наиболее холодной пятидневки и других параметров).Варианты кладки кирпича: Кирпич и кирпичная кладка

Различают три группы кирпичной продукции: кирпич обыкновенный (плотность 1700-1800 кг/м³, коэффициент теплопроводности 0,6-0,7 Вт/м • °С), условно-эффективный кирпич (плотность 1400-1600 кг/м³, коэффициент теплопроводности 0,35-0,5 Вт/м • °С) и эффективный кирпич (плотность менее 1100 кг/м³, коэффициент теплопроводности 0,18-0,25 Вт/м • °С). К первой группе относятся полнотелые кирпичи. Во вторую входят пустотные кирпичи

(доля пустот — 5-40 %). Кстати, облицовочная продукция тоже имеет пустоты. Третью группу образуют поризованные кирпичи, к которым принадлежат и богатырские крупноразмерные кирпичи-камни. Низкий коэффициент теплопроводности достигается за счёт замкнутых воздушных пор, а также особой структуры материала с пустотами в форме сот. Лабиринты извилистых перегородок создают серьёзные препятствия «убегающему» теплу.

Нетрудно подсчитать, что до нормы дотягивают лишь эффективные керамические изделия (если принимать в расчёт стены толщиной 510 или 640 мм, покрытые солидным слоем «тёплого» штукатурного раствора).Варианты кладки кирпича: Кирпич и кирпичная кладка  Следующий этап развития поризованной керамики — применение специальной полиуретановой пены, которая позволяет вести кладочные работы при отрицательных температурах (до -10 °С), то есть продолжать качественное строительство в зимний период.

Стены из полнотелого и условноэффективного кирпича нуждаются в дополнительном утеплении. У этой задачи есть три варианта решения: устройство штукатурной теплоизоляционной системы (так называемым мокрым методом), монтаж навесной системы утепления (известной как вентилируемый фасад)и возведение трёхслойных стен с теплоизолирующей прослойкой.



Кирпичная кладка

Существует два основных способа кирпичной кладки: с однорядной (цепной) и многорядной перевязкой швов. При цепной перевязке тычковые и ложковые ряды чередуют так, чтобы поперечные горизонтальные швы были сдвинуты друг относительно друга на четверть кирпича, а продольные — на полкирпича. Вертикальные швы в соседних рядах тоже не должны совпадать (разбежка минимум в четверть кирпича).Варианты кладки кирпича: Кирпич и кирпичная кладка Цепная система считается более простой, стабильной и прочной.

Схема кирпичной кладки

При многорядной перевязке тычковые ряды укладывают через определённое число ложковых рядов (количество зависит от толщины стены, но не превышает шести рядов). Вертикальные и горизонтальные швы тоже перекрываются, но не в таком строгом порядке, как при цепной системе. Для усиления стен применяют армирование стальными сетками (через 3-5 рядов). Принцип перевязки соблюдается и при кладке конструктивных элементов (столбов, перемычек).

Облицовка кладки из одинарного кирпича

Облицовка лицевым кирпичом стены из блоков

Для экономии кирпича, снижения веса здания и повышения теплотехнических показателей наружных стен применяют облегчённые виды кладки — кирпично-бетонные и пустотные (колодцевые, с горизонтально-кирпичными диафрагмами и др.). В первом случае основную часть стены из блоков перевязывают с кирпичной облицовкой.Варианты кладки кирпича: Кирпич и кирпичная кладка Во втором случае возводят две стенки в полкирпича и заливают между ними лёгкий бетон. Функцию анкеров выполняют кирпичи, уложенные тычком (кирпично-бетонная анкерная кладка). При пустотной кладке наружную и внутреннюю стенку перевязывают кирпичными перемычками (диафрагмами). Пустоты заполняют керамзитобетоном или другим лёгким бетоном, шлаком, перлитовым песком и прочими сыпучими утеплителями. По тому же принципу выполняется колодцевая кладка, в которой связующими элементами служат растворно-арматурные диафрагмы.

Крестовая сложная кирпичная кладка (в два кирпича)

Готическая кирпичная кладка (в два кирпича)

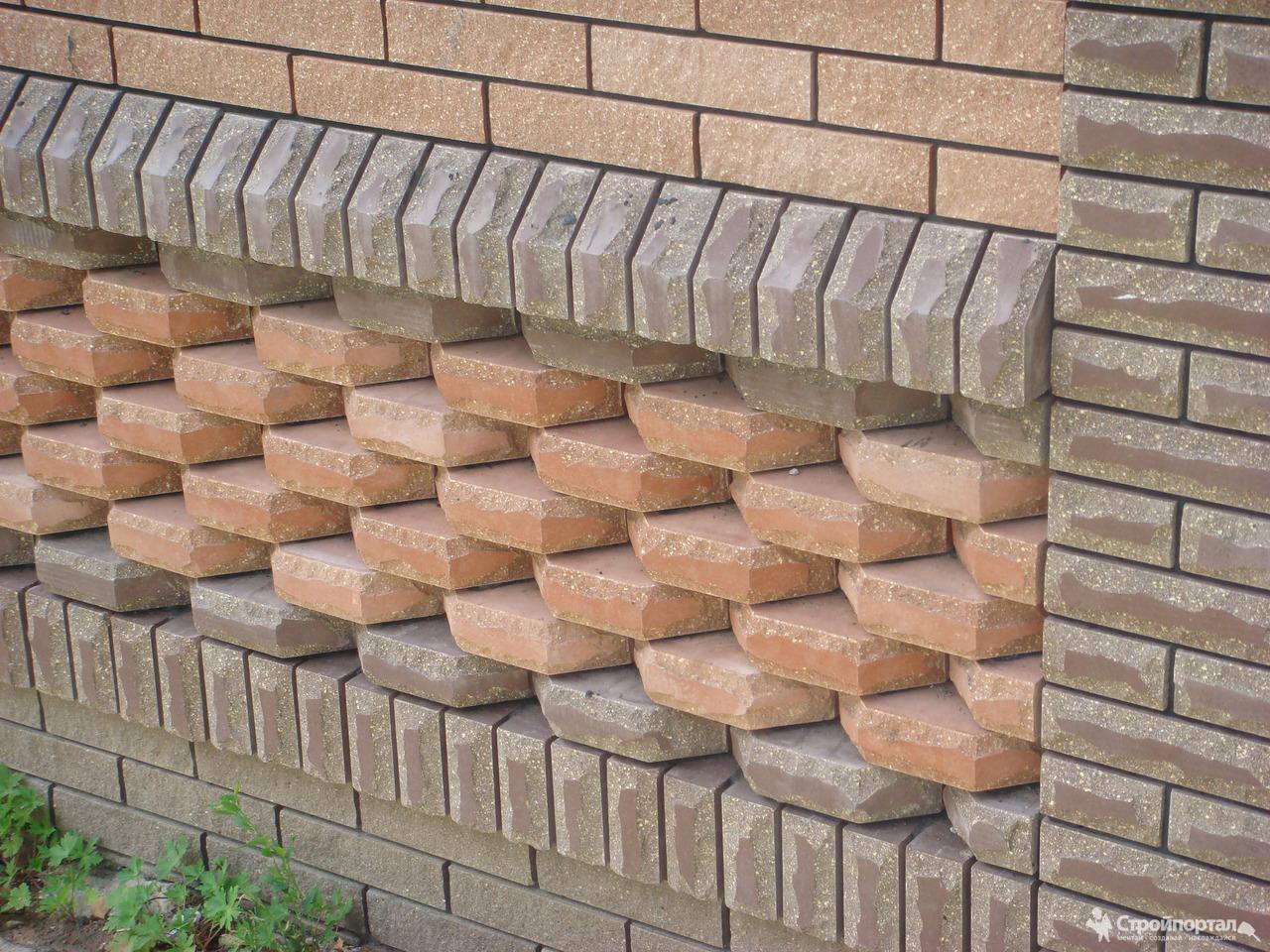

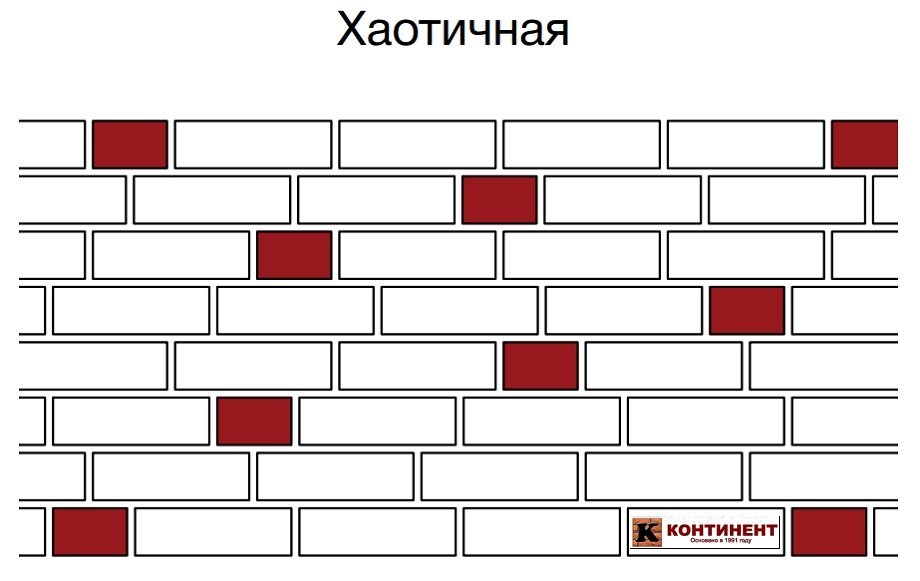

Декоративная кладка с прерывающимися вертикальными швами

Декоративная кладка с совпадающими во всех рядах вертикальными швами

Кладка клинчатой перемычки

Кладка лучковой перемычки

Остаётся добавить, что облицовка монтируется по собственным, художественным законам.Варианты кладки кирпича: Кирпич и кирпичная кладка За многовековую историю изобретено множество способов декоративной кладки. Для создания фасадных композиций не только применяют различные системы перевязки (готическую, голландскую, крестовую и др.), но и варьируют цвет затирки швов, ставят кирпичи углом или на ребро (узорчатая и рельефная кладка), устраивают карнизы, пилястры и т. д.

Кладка арочной перемычки

Применять облегчённые кладки нужно крайне осмотрительно. По прочности и устойчивости такие стены заметно уступают однородным. К тому же в процессе эксплуатации невозможно проверить, что происходит с внутренним заполнением.

Конструктивная схема трёхслойной стены



Связующее звено для кирпичей

Прочность, надёжность и долговечность кирпичной конструкции во многом зависят от качества кладочного раствора. Наибольшей популярностью пользуется цементно-песчаная смесь. В ходе приготовления раствора нужно точно следовать рецептуре, смешивать песок, цемент и воду в определённых пропорциях. Все компоненты должны отвечать нормативным требованиям.Варианты кладки кирпича: Кирпич и кирпичная кладка Нельзя использовать «грязный» песок (с глинистыми и органическими включениями, мелкими камнями и т. п.) или воду, взятую попросту из ближайшего пруда. Однако, к сожалению, на многих частных стройках подобные упущения — в порядке вещей.

Вместе с тем, далеко не всегда есть возможность заказать раствор на ближайшем бетонном заводе или бетонно-растворном узле. Оптимальный вариант — применение готовых сухих смесей. В этом случае нужно лишь долить чистую воду в количестве, указанном на упаковке. В состав кладочных смесей входит высококачественный цемент, отборный (фракционный) песок и различные активные добавки, повышающие морозостойкость, пластичность раствора, а также улучшающие его технологические свойства (экономичность, удобоукладываемость и пр.).

Кладка первого ряда кирпичной стены

1. Сначала укладывают внешние вёрсты 2. Положение кирпичей тщательно выверяется с помощью рулетки и шнура-причалки 3. Между вёрстами укладывают забудку и продолжают ряд.

Швы представляют собой теплопроводные включения, снижающие теплоизоляционную способность кирпичной стены.Варианты кладки кирпича: Кирпич и кирпичная кладка Чтобы минимизировать этот негативный фактор, используют специальные тёплые кладочные смеси. Приготовленный из них раствор по своим теплотехническим показателям приближается к кирпичной продукции.

И ещё один нюанс. При кладке условно-эффективных и эффективных кирпичей и камней раствор затекает в пустоты и тем самым создаёт мостики холода. Увеличение толщины швов до 10 мм приводит к снижению среднего термического сопротивления конструкции примерно на 20%. Чтобы этого не случилось, рекомендуется перед нанесением раствора закрывать ряды полимерной сеткой.









Что бы еще почитать?

Виды кирпичной кладки | Какую кирпичную кладку использовать? Пошаговая инструкция

Система перевязки кладки

Система перевязки — это порядок укладки кирпичей (камней) в кладке относительно друг друга в соответствии с правилами разрезки кладки.

Различают перевязку:

  • вертикальных,
  • продольных,
  • поперечных швов.Варианты кладки кирпича: Кирпич и кирпичная кладка

Продольные швы перевязывают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы напряжения в кладке от нагрузки равномерно распределялись по ширине стены.

Например, если стену толщиной в 11/2 кирпича выложить только ложками, она будет состоять из трех, не связанных между собой отдельных стенок толщиной в 1/2 кирпича и нагрузка между ними будет распределяться неравномерно.

Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п. Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми.

Основные системы перевязки кирпичной кладки стен:

  • однорядная (цепная),
  • многорядная,
  • трехрядная.

При однорядной (цепной) перевязке ложковые и тычковые ряды в кладке чередуются. Поперечные швы в смежных рядах сдвинуты относительно друг друга на 1/4 кирпича, а продольные — на полкирпича.Варианты кладки кирпича: Кирпич и кирпичная кладка Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.

Цепную перевязку применяют при кладке стен. Если лицевой слой стен выкладывают из облицовочного или другого эффективного кирпича, цепную перевязку используют только при соответствующем указании в проекте.

При многорядной перевязке кладка состоит из отдельных стенок толщиной в 1/2 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на шесть рядов кладки; из утолщенного кирпича толщиной 88 мм — один тычковый ряд на пять рядов кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые пять ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах в чередовании с ложковыми кирпичами.Варианты кладки кирпича: Кирпич и кирпичная кладка Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на 1/2 кирпича, а швы пятого ложкового ряда — тычками шестого ряда на 1/4 кирпича. Иногда с целью усиления перевязки тычковые ряды укладывают через три ложковых.

При многорядной системе перевязки не полностью соблюдается третье правило разрезки кладки. Однако отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки.

Кладка наружных и внутренних верст — наиболее трудоемкая операция.

Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При многорядной перевязке стен, например толщиной два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной).Варианты кладки кирпича: Кирпич и кирпичная кладка Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается число более трудоемких поперечных швов. При цепной перевязке требуется большее количество трехчетвертных кирпичей для торцов стен.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и облицовываемых другими видами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными. Столбы и простенки шириной до 1 м следует выкладывать по трехрядной системе.


Последовательность операций кладки

Инструменты и приспособления

Процесс кладки состоит из рабочих операций, выполняемых в следующем порядке:
  • установка порядовок;
  • натягивание причалок для обеспечения правильности укладки кирпичей и рядов;
  • подача и раскладка кирпичей на стене;
  • перемешивание лопатой раствора в ящике;
  • подача раствора на стену и расстилание его под наружную версту;
  • укладка наружной версты;
  • расстилание раствора под внутреннюю версту;
  • укладка внутренней версты;
  • расстилание раствора под забутку;
  • укладка забутки;
  • проверка правильности выложенного ряда кладки.Варианты кладки кирпича: Кирпич и кирпичная кладка

Последовательность укладки верст может быть и другой в зависимости от системы перевязки и метода организации труда.

Каждую рабочую операцию в процессе кладки выполняют определенными инструментами:
  • кельма,
  • растворная лопата,
  • расшивка,
  • молоток-кирочка.
Качество кладки проверяют контрольно-измерительным инструментом:
  • отвесом,
  • рулеткой,
  • складным метром,
  • уровнем, правилом,
  • угольником,
  • шнуром-причалкой.

Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов здания.

К наружной поверхности стен порядовки устанавливают таким образом, чтобы стороны, на которых размечены ряды кладки, были обращены внутрь здания (в сторону каменщика). Порядовку крепят к кладке П-образными стальными держателями, в виде скоб с поперечной планкой.Варианты кладки кирпича: Кирпич и кирпичная кладка Делают это следующим образом. В горизонтальные швы по ходу кладки через каждые 6...8 рядов по высоте вводят скобы-держатели, располагая их один над другим. Скобы должны войти в стену своими концами и поперечной Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют ее деревянными клиньями.

К порядовкам зачаливают шнур-причалку, по которому ведут кладку. Шнур-причалку устанавливают и переставляют с помощью двойной скобы которая удерживается на рейке порядовки натяжением шнура-причалки и в результате трения между скобой и порядовкой; шнур крепят к зачалочной части скобы.

Порядовку снимает каменщик, находящийся на подмостях, вместе с держателями, не вынимая клиньев. Для этого ее осторожно раскачивают в плоскости, перпендикулярной поверхности стены. Держатели, преодолевая сопротивление раствора, выходят из горизонтальных швов кладки и порядовку поднимают вверх вместе с ними.

Раскладка кирпича

Кирпич размещают на возводимой стене как можно ближе к месту укладки и в следующем порядке:
  • для ложковых рядов — параллельно стене или под небольшим углом к ней,
  • для тычковых — перпендикулярно оси стены.Варианты кладки кирпича: Кирпич и кирпичная кладка
  • для наружной версты кирпич расклады вают на внутренней половине стены,
  • для внутренней — на наружной.

При этом постель, предназначенная для укладки версты или забутки, не должна быть занята кирпичом.

Для стен толщиной от 2 кирпичей и более кирпичи для тычковых наружных верст размещают на внутренней стороне стены стопками по два кирпича перпендикулярно оси стены с расстоянием между стопками в 1/2 кирпича или под углом 45° к оси стены; для кладки ложковых наружных верст — стопками по 2 кирпича параллельно оси стены или под углом 45° к ней с расстоянием между стопками в один кирпич.

Для стен толщиной в 11/2, кирпича для тычкового ряда кирпичи укладывают стопками по 2 кирпича, одна вплотную к другой параллельно оси стены; для ложкового ряда так же, но с расстоянием между стопками в 1 кирпич.

Для стен толщиной в 1 кирпич для кладки ложкового ряда кирпичи располагают стопками по 2 кирпича, размещаемыми посередине стены параллельно ее оси с расстоянием между стопками в 1 кирпич; для кладки тычкового ряда — на середине стены перпендикулярно ее оси с расстоянием между стопками в 1/2 кирпича.Варианты кладки кирпича: Кирпич и кирпичная кладка

Для стен и перегородок толщиной в 1/2 кирпича кирпич раскладывают параллельно оси стены по одному друг за другом.

Кирпич на стене должен находиться на 50...60 см от последнего кирпича укладываемой версты, чтобы оставалось место для расстилания раствора. В этом случае раскладываемый кирпич не мешает каменщику разравнивать раствор на постели и укладка требует минимального количества движений.

Расстилание и разравнивание раствора

Непосредственно перед подачей на стену раствор перемешивают, так как тяжелые частицы (песок) оседают, происходит расслоение раствора и он становится неоднородным.

Раствор расстилают равномерным по толщине слоем, так как от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.

Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойства раствора. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича.Варианты кладки кирпича: Кирпич и кирпичная кладка Цементные растворы менее пластичны. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления на растворосмесительной установке. Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки.

Подвижность раствора для кирпичной кладки стен и столбов из керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича характеризуется погружением эталонного конуса на 9...13 см.

При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор подвижностью не более 7...8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки.

При кладке в жаркую погоду из сухого кирпича подвижность растворов следует повышать за счет введения пластифицирующих добавок до погружения конуса на 12.Варианты кладки кирпича: Кирпич и кирпичная кладка ..14 см.

При кладке стен раствор расстилают под ложковые ряды через боковую грань лопаты, а под тычковые — через ее передний край; растворную грядку разравнивают тыльной стороной лопаты.

При кладке забутки раствор набрасывают лопатой в корыто, образованное между верстами, и разравнивают также тыльной стороной лопаты.

При кладке отдельно стоящих столбов небольшого сечения (до 3×4 кирпича) раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича.

При кладке столбов большого сечения раствор расстилают так же, как и при возведении стен.

На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или же с внутренней версты, куда раствор подают заранее.

Способы и последовательность кладки

Кладку верст ведут тремя способами:
  1. вприжим;
  2. вприсык;
  3. вприсык с подрезкой раствора

Кладку забутки ведут в полуприсык.Варианты кладки кирпича: Кирпич и кирпичная кладка Выбор способа зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.

Способом вприжим выкладывают стены из кирпича на жестком растворе (осадка конуса 7...9 см) с полным заполнением и расшивкой швов. Этот способ применяют для кладки как ложковых, так и тычковых верст. Раствор расстилают с отступом от лицевой стены на 10...15 мм. Каменщик разравнивает раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей.

Кладку каменщик выполняет в следующем порядке:

Держа в правой руке кельму, разравнивает ею растворную постель, затем ребром кельмы подгребает часть раствора и прижимает его к вертикальной грани ранее уложенного кирпича, а левой рукой доносит новый кирпич к месту укладки. После этого опускает кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимает к полотну кельмы.Варианты кладки кирпича: Кирпич и кирпичная кладка Движением вверх правой руки вынимает кельму, а кирпичом, придвигаемым левой рукой, зажимает раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживает уложенный кирпич на растворной постели. Избыток раствора, выжатый из наружного шва, подрезает кельмой за один прием после укладки тычками каждых трех — пяти кирпичей или после укладки ложками двух кирпичей. Подрезанный раствор каменщик набрасывает на растворную постель.

Кладка получается прочной с заполненными раствором швами, плотной и чистой. Однако этот способ считается наиболее трудоемким, так как рабочий выполняет большее количество движений, чем при других способах.

Способом вприсык ведут кладку на пластичных растворах (осадка конуса 12...13 см) с неполным заполнением швов раствором по лицевой стороне стены, т. е. впустошовку.

Ложковый ряд укладывают в следующем порядке:

Взяв кирпич и держа его наклонно, каменщик, начиная на расстоянии 8...12 см от ранее уложенного кирпича, загребает тычковой гранью кирпича часть раствора предварительно разостланного на постели.Варианты кладки кирпича: Кирпич и кирпичная кладка Придвигая кирпич к ранее уложенному, каменщик постепенно выправляет его положение и прижимает к постели При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, каменщик осаживает его рукой на растворной постели.

При укладке тычкового ряда процесс выполняют в той же последовательности, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью

Этим способом кирпич можно укладывать как левой, так и правой рукой. Для укладки кирпича способом вприсык раствор расстилают грядкой с отступом от наружной вертикальной поверхности стены на 20...30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки.

В сейсмических районах укладка кирпичей в верстовых рядах способом вприсык не допускается.

Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой швов. При этом раствор расстилают так же, как и при кладке вприжим, т.Варианты кладки кирпича: Кирпич и кирпичная кладка  е. с отступом от стены на 10...15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор применяют более жесткий, чем для кладки без подрезки подвижностью 10...12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки.

На укладку вприсык с подрезкой раствора затрачивается больше времени и труда, чем на кладку вприсык, но меньше, чем на кладку вприжим.

Способом вполуприсык выкладывают забутку. Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего каменщик укладывает кирпич в забутку. При этом он работает двумя руками, укладывая одновременно по два кирпича.

Процесс кладки забутки несложен, его выполняют обычно каменщики 2-го разряда. Кирпич при кладке держат почти плашмя, на расстоянии 6...8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают на место.Варианты кладки кирпича: Кирпич и кирпичная кладка

Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись целиком. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и уменьшает теплозащитные свойства сте н.

Кирпичи забутки плотно прижимают к постели, чтобы их верхняя поверхность была на одном уровне с верстовыми.

Виды расшивки швов

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах их расшивают. В этом случае кладку ведут с подрезкой раствора, а швам придают различную форму — прямоугольную заглубленную, с выпуклостью наружу или вогнутую внутрь, треугольную двухсрезную, применяя расшивки с рабочей частью различных очертаний. Вогнутыми расшивками швам придают выпуклую форму, расшивками круглого сечения — вогнутую.

Швы расшивают до схватывания раствора, так как в этом случае процесс менее трудоемок, а качество швов лучше.Варианты кладки кирпича: Кирпич и кирпичная кладка Предварительно поверхность кладки протирают ветошью или щеткой от набрызгов раствора, затем расшивают вертикальные швы (6...8 тычков или 3...4 ложка), после чего — горизонтальные.

Последовательность кладки

Укладку рядов кирпича начинают с наружной версты. Кладку любых конструкций и их элементов (стен, столбов, обрезов, напусков), а также укладку кирпича под опорными частями конструкций независимо от системы перевязки начинают и заканчивают тычковым рядом.

Применяют:
  • порядный,
  • ступенчатый,
  • смешанный способы кладки.

а) Порядный способ — простой, но трудоемкий; к кладке каждого следующего ряда приступают после укладки верст и забутки предыдущего. Этот способ применяют преимущественно при однорядной системе перевязки. Однако чтобы облегчить труд каменщика рекомендуется следующий порядок: после тычковых кирпичей наружной версты укладывают ложковые кирпичи второго ряда наружной версты, затем — внутренние версты 3, 4 и забутку стены.Варианты кладки кирпича: Кирпич и кирпичная кладка Соблюдая такую последовательность, каменщик реже переключается с наружных верст на внутренние, чем при кладке сначала полностью одного ряда, а затем дружого.

б) Ступенчатый способ рекомендуется при многорядной перевязке и состоит в том, что сначала выкладывают тычковую версту первого ряда и на ней наружные ложковые версты от второго до шестого ряда: затем внутреннюю тычковую версту ряда 7 и порядно пять рядов внутренней версты (8, 10, 12, 14, 16) и забутки (9, 11, 13, 15 и 17). Максимальная высота ступени при этой последовательности — шесть рядов.

в) Смешанным способом выкладывают стены при многорядной перевязке. Первые 7...10 рядов кладки выполняют порядно. При высоте кладки 0,6...0,8 м, начиная с 8...10 рядов, рекомендуется применять ступенчатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в 2 кирпича и больше, трудно. В этом случае каменщик, выкладывая верхние ряды наружных верст, может опираться на нижние ступени кладки, что значительно облегчает его труд.Варианты кладки кирпича: Кирпич и кирпичная кладка

Кладка стен и углов

Для перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. Их заготовляют каменщики. Для четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи с отбитыми углами или другими дефектами.

Чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и, наконец, сильным ударом перерубают кирпич по отмеченной линии.

При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части.Варианты кладки кирпича: Кирпич и кирпичная кладка Кирпич рубят и ребром кельмы.

Общие правила кладки стен

Кладку начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости.

Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10...15 м друг от друга.

После закрепления и выверки порядовок выкладывают маяки в виде убежной штрабы, располагая их на углах и на границе возводимого участка.

Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3...4 мм. Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение шнур-причалку натягивают для следующего ряда. Чтобы шнур причалка не провисала между маяками, под шнур подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур. Маячные клинья укладывают через 4...5 м с выступом за вертикальную плоскость стены на 3...4 мм. Шнур-причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки.

После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейшие операции зависят от принятого порядка кладки: порядного, ступенчатого или смешанного.

В процессе кладки соблюдают следующие общие правила:

Стены и простенки выполняют по единой системе перевязки швов — многорядной или однорядной (цепной). Для кладки столбов, а также узких простенков (шириной до 1 м) внутри здания или скрываемых отделкой применяют трехрядную систему перевязки швов.

Тычковые ряды в кладке укладывают из целых кирпичей. Независимо от принятой системы перевязки швов тычковые ряды укладывают обязательно в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).

При многорядной перевязке швов обязательно укладывают тычковые ряды под опорные части прогонов, плит перекрытий, балконов, под мауерлаты и другие конструкции. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

Применение половинок кирпича допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.).

Горизонтальные и поперечные вертикальные швы кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением швов при кладке впустошовку.

Трехчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой — наружу.

При однорядной (цепной) перевязке прямых стен, имеющих по толщине нечетное число полукирпичей, например полтора, первую наружную версту первого ряда укладывают тычковыми кирпичами, а вторую — ложковыми.

При кладке стен, имеющих по толщине четное число полукирпичей, например два, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками, забутку — тычками.

При кладке стен большей толщины в верстовых рядах во втором ряду над тычками кладут ложки, а над ложками — тычки. Забутку во всех рядах выполняют тычками.

Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при кладке при однорядной системе перевязки получают, укладывая вначале стены трехчетвертки. При возведении стены в 1/2 кирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в 1 кирпич в ложковом ряду в ее начале располагают в продольном направлении две трехчетвертки, а в тычковом, как обычно — целый кирпич.

В вертикальном ограничении стены в полтора кирпича в тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом — три трехчетвертки в продольном направлении стены.

Кладка углов стен

Прямые углы при однорядной системе выкладывают в такой последовательности:

первый тычковый ряд каждой из стен прямого угла начинают от наружной поверхности двумя трехчетвертками. Второй ряд наружной версты вкладывают ложками. Для соблюдения перевязки швов во внутренней версте в забутке укладывают четвертки кирпича.

В первом ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во втором ряду к ложкам основной стены примыкает ряд примыкающей стены.

Пересечение стен при цепной системе перевязки выполняют попеременно пропуская ряды кладки одной стены через другую.

При кладке стен многорядной перевязкой первый ряд выполняют так же, как и при однорядной перевязке тычками. При толщине стены, кратной целому кирпичу, во втором ряду наружную и внутреннюю версты выкладывают ложками, а забутку — тычками. При толщине стены, кратной нечетному числу кирпичей, первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь. Последующие 3...6-й ряды возводят только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При кладке малонагруженных участков под окнами, при заполнении каркасных стен допускается использовать в забутке половняк и кирпичный бой.

Вертикальное ограничение стены получают, выкладывая первые два ряда с трехчетвертками в начале. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми. Кирпич располагают так, чтобы ложки перекрывали друг друга на полкирпича.

Прямые углы выкладывают с применением трехчетверток или четверток. Начинают кладку с двух трехчетверток, из которых каждую помещают ложком в наружную версту соответствующей сопрягаемой стены.

Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками (см. первый ряд кладки). Во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов..

При пересечении стен тычковые ряды одной стены отодвинуты на четверть кирпича от лица другой стены и в этом промежутке уложены четвертки. Последующими ложковыми рядами тычковые ряды обеих пересекающихся стен перевязывают на 1/4 или 1/2 кирпича. В этом случае при взаимной перевязке ложковых рядов пересекающиеся стены как бы не проходят через основную стену, а только углубляются в нее на 1/2 кирпича.

Примыкания стен при неодновременном возведении их можно выполнять в виде вертикальной многорядной или однорядной штрабы. В этих случаях в наружные стены закладывают три стальных стержня диаметром 8 мм, которые по три стержня в ряд располагают не реже чем через 2 м по высоте кладки, а также в уровне каждого перекрытия. Стержни должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером.

Часто кладку наружных 138 мм, а кладку внутренних стен выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен — из утолщенного кирпича толщиной 88 мм. При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм.

Тонкие, в 1/2 кирпича или в 1 кирпич, стены внутри зданий возводят после наружных. Для этого в наружной стене устраивают паз глубиной в 1/2 кирпича и в него заводят тонкую стену. Существует и иной способ сопряжения, когда швы наружной стены в процессе кладки закладывают стержни арматуры.

Кладка выступа стен

Выступы стен (пилястры) выкладывают по однорядной или многорядной системе перевязки, если ширина пилястры 4 кирпича и более, а при ширине пилястры до 31/2 кирпича — по трехрядной системе перевязки.

Для перевязки выступа с основной стеной в зависимости от размера пилястры используют неполномерные или целые кирпичи, применяя приемы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен.

Кладка стен с нишами

Стены с нишами выкладывают с применением тех же систем перевязки, что и сплошные участки. При этом ниши (для приборов отопления) образуют, прерывая внутреннюю версту, а в углы ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Кладка стен с каналами

Газоходы, вентиляционные и другие каналы размещают, как правило, во внутренних стенах здания: в стенах толщиной 38 см — в один ряд, толщиной 64 см — в два ряда. Сечение каналов обычно бывает 140×140 мм (1/2×1/2 кирпича), дымовых каналов больших печей и плит — 270X140 мм (1/2×1/2 кирпича) или 270×270 мм (1×1 кирпич).

Газовые и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены. Толщина стенок каналов и перегородок (рассечек) между ними — не менее 1/2 кирпича.

Каналы делают вертикальными. Допускаются отводы каналов на расстояние не более 1 м под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно оси канала, должно быть такое же, как сечение вертикального канала. Наклонные участки выкладывают из отесанных под определенным углом кирпичей, остальные участки — из целых кирпичей.

Для кладки каналов применяют те же растворы, что и для внутренних стен здания. В малоэтажных зданиях дымовые трубы выкладывают на глинопесчаном растворе.

В местах, где деревянные конструкции (балки перекрытий, мауерлаты) подходят близко к дымовым каналам (дымовым трубам), устраивают разделки из несгораемых материалов (кирпича, асбеста) и увеличивают толщину стенок канала. Такую же разделку делают в местах, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми. Разделки между деревянными конструкциями здания и дымовым каналом, т. е. внутренней поверхностью газохода, должны быть не менее 38 см, если конструкции не защищены от возгорания, и не менее 25 см, если они защищены.

Участки кирпичных стен с каналами выкладывают с предварительной разметкой их на стене по шаблону — доске с вырезами, соответствующими расположению и размерам каналов на стене. Этим же шаблоном проверяют в роцесс кладки правильность размещения каналов.

При кладке в каналы вставляют инвентарные буйки в виде пустотелых коробок из досок или другого материала. Сечение буйка равно размерам канала, а высота его — 8...10 рядам кладки. Применение буйков обеспечивает правильную форму каналов и предохраняет их от засорения, при этом полнее заполняются швы. Буйки переставляют через 6...7 рядов кладки.

Швы кладки каналов должны быть хорошо заполнены раствором. По ходу кладки их затирают швабровкой при перестановке буйков. Смачивая поверхности каналов водой, растирают шваброй наплывы раствора и заглаживают швы, устраняя шероховатости, где может оседать сажа.

После окончания кладки каналы проверяют, пропуская через них шар диаметром 80...100 мм, привязанный на шнуре. Место засорения канала определяют по длине опущенного в него шнура с шаром.

Кладка столбиков под лаги

При устройстве дощатых полов первых этажей доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в 1 кирпич. Применение для столбиков силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается.

Столбики устанавливают на плотный грунт или на бетонное основание. Они должны возвышаться над уровнем грунта на два ряда кладки.

До начала кладки размечают места установки столбиков, причем крайние ряды столбиков, по которым будут уложены лаги вдоль стен, устанавливают к ним вплотную, а крайние столбики каждого ряда — с отступом на 1/2 кирпича.

Столбики выкладывают по однорядной перевязке швов. Один каменщик подготавливает место, раскладывает кирпич и подает раствор, другой ведет кладку. Верх столбиков должен располагаться на одном уровне соответственно заданной отметке. Кладку проверяют двухметровой рейкой и уровнем, которую прикладывают к столбикам во всех направлениях

Кладка столбов и простенков

Столбы. Столбы выкладывают по трехрядной системе перевязки из целых кирпичей с добавлением половинок.

Допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд кладут через три ложковых ряда. Для такой кладки требуется наименьшее количество неполномерного кирпича. Например, при кладке столбов сечением 2×2 кирпича перевязку делают то лько целыми кирпичами, а при кладке столбов сечением 1 1/2 или 2×2 1/2 кирпича в каждые четыре ряда кладки укладывают только две половинки.

Простенки. Простенки шириной до 1 м выкладывают по трехрядной системе перевязки, шириной более 4 кирпичей допускается выкладывать и по многорядной системе. При трехрядной перевязке для образования в простенках четвертей в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки.

Ввиду того что столбы и простенки обычно нагружены больше, чем другие конструкции, выкладывать их впусто-шовку не разрешается. Допускается неполное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности. Столбы и простенки шириной 2 1/2 кирпича и менее выкладывают только из отборного целого кирпича.

Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, закладываемыми в кладку.

Армированная кирпичная кладка

Армированные кирпичные конструкции представляют собой кладку, усиленную стальной арматурой, которую укладывают на растворе в швы между кирпичами. Под действием сжимающих сил арматура зажимается в швах благодаря силам трения и сцепления с раствором работает как одно целое с кладкой. Армирование может быть поперечное и продольное.

Поперечное армирование выполняют сетками или отдельными стержнями. Стержни воспринимают поперечные растягивающие усилия, возникающие при сжатии кладки, препятствуют разрушению кирпича при изгибе и растяжении и этим увеличивают несущую способность сжатого элемента.

Столбы, стены и простенки армируют поперечной сетчатой арматурой, прямоугольной или зигзагообразной («зигзаг»). Диаметр стержней для поперечного армирования кладки допускается не менее 2,5 мм и не более 8 мм. Вместе с тем диаметр арматуры в прямоугольных сетках должен быть не более 5 мм, а в зигзагообразных — не более 8 мм. Применение арматуры больших диаметров вызвало бы недопустимое увеличение толщины горизонтальных швов и снижение прочности кладки.

Для предохранения от коррозии арматурные сетки сверху и снизу защищают слоем раствора толщиной не менее 2 мм. В связи с этим общая толщина шва, в котором расположена прямоугольная сетка из стержней диаметром 5 мм, должна быть не менее 14 мм.

Стержни сеток сваривают или связывают между собой вязальной проволокой. Расстояние между стержнями в сетках должно быть не менее 30 и не более 120 мм. Сетки должны иметь такие размеры, чтобы концы стержней выступали на 2...3 мм за одну из внутренних поверхностей простенка или столба. По этим концам проверяют наличие арматуры в кладке.

Арматурные прямоугольные сетки укладывают не реже чем через пять рядов кладки, а при утолщенном кирпиче — через четыре ряда, зигзагообразные — попарно в двух смежных рядах, так чтобы направление стержней в них было взаимно перпендикулярным. За расстояние между зигзагообразными сетками принимают расстояние между сетками одного направления.

Продольное и вертикальное армирование кладки применяют для восприятия растягивающих усилий в изгибаемых и внецентренно сжатых конструкциях (столбах, тонких стенах и перегородках) для повышения их устойчивости, а также в конструкциях, подверженных сейсмическим воздействиям.

Сечение стержней и их расположение указывают в проекте. Стержни арматуры соединяют между собой, как правило, сваркой.

Кладка стен облегченных конструкций

Наряду с кладкой из легких каменных материалов (пустотелого и пустотелого эффективного кирпича, керамических и легкобетонных пустотелых камней, пеносиликатных камней) применяют облегченные кладки, в которых часть камней заменяют легким бетоном, засыпками или воздушными прослойками.

Применяют также кладки на теплых растворах, приготовленных на перлитовом или другом пористом песке. Такие растворы позволяют уменьшить толщину стен благодаря их повышенной теплостойкости. Наиболее распространены кирпичные стены облегченных конструкций с горизонтальными кирпичными диафрагмами, а также стены колодцевой кладки.

Иногда используют другие типы облегченных кирпичных кладок, например с облицовкой теплоизоляционными плитами, с уширенными швами.

Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. В подоконных участках наружных стен, на участках у обреза цоколя для защиты их от увлажнения верхние два ряда выкладывают сплошной кирпичной кладкой.

Облегченная кирпично-бетонная кладка состоит из двух стенок толщиной 1/2 кирпича и легкого бетона, укладываемого между ними. Стенки связывают тычковыми рядами, заходящими в бетон на 1/2 кирпича и располагаемыми через каждые три или пять ложковых рядов кладки. Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку в шахматном порядке в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через два ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине продольных стенок.

Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей.

Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. В стенах, перевязываемых тычковыми рядами, расположенными в одной плоскости, кладку начинают с тычкового ряда. Уложив его, выкладывают наружную версту стены на высоту двух ложковых рядов и вслед за ней — внутреннюю версту стены на ту же высоту. Затем заполняют промежуток между стенками легким бетоном и снова кладут стенки до тычкового ряда. Дальнейший процесс кладки продолжают в той же последовательности.

Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую и внутреннюю ложковую версты, затем два наружных и два внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетоном. Закончив укладку бетона в этот пояс, вновь выводят по три ряда кладки, причем сначала наружную ложковую версту, в потом внутреннюю, в котором первым кладут тычковый ряд, а затем два ложковых.

Облегченная кладка колодцев состоит из двух продольных стенок толщиной 1/2 кирпича каждая, расположенных друг от друга на расстоянии 140...340 мм и соединенных между собой через 650...1200 мм по длине поперечными стенками толщиной 1/2 кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют легким бетоном, засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней и плит. При толщине стен, не кратной 1/2 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами.

Чтобы термоизолирующая засыпка не осела, ее укладывают слоями толщиной 100... 150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 300...500 мм по высоте. Противоосадочные растворные диафрагмы при необходимости армируют прутками или скобами из проволоки. Благодаря жесткости контура кладки термоизолирующую засыпку можно выполнить сразу же после возведения стенок на высоту пяти рядов, т. е. такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину; 11/2 и 2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плитными теплоизолирующими материалами, которые устанавливают либо вплотную к кладке, либо с отступом от нее на 30 мм, создавая возушную прослойку между кладками и плитами. Способы крепления плитного утеплителя к кирпичной кладке зависят от материала плит и их размеров.

Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к. наружной поверхности стены. Размеры его, как и общая толщина стены, назначаются проектом. Уширенный шов заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).

Кладка перемычек, арок, колодцев

Типы перемычек. Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные несущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда.

Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5...4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами).

При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки. Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 4...6 рядов кладки, а длина — на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25.

Под нижний ряд кирпича в перемычке в слое раствора толщиной 2...3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм (по одному стержню с сечением 0,2 см2 на каждые 1/2 кирпича толщины стены). Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича, т. е. заанкеривают в кладке. Концы стержней периодического профиля заанкеривать не требуется.

Рядовые перемычки делают с применением временной опалубки из досок толщиной 40...50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки.

Клинчатые и лучковые перемычки. Клинчатые и лучковые перемычки выкладывают из керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами.

До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали). Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении.

Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом.

Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки и своды. Арочные перемычки, а также арки и своды выкладывают в той же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны кривой линии, образующей нижнюю поверхность арки, и наружной поверхности кладки. Швам кладки придают клинчатую форму с уширением наверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арки. Постели рядов оказываются перпендикулярными направлению давлений.

Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки. Шнуром и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки.

Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при распалубливании. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается.

Сроки выдерживания арочных и клинчатых перемычек на опалубке в зависимости от температуры наружного воздуха в летних условиях и марки раствора могут быть от 5 до 20 сут, а рядовых перемычек — от 5 до 24 сут.

Устройство осадочных и температурных швов

Осадочными швами разделяют здание по длине на части для предупреждения неравномерной осадки. Вертикальными осадочными швами отделяют одну часть здания от другой по всей ширине и высоте от карниза до подошвы фундаментов. Расположение их указывают в проекте.

Осадочные швы в стенах делают в виде шпунта толщиной, как правило, 1/2 кирпича, с прокладкой двух слоев толя, а в фундаментах — без шпунта. Над верхним обрезом фундамента под шпунтом стены оставляют пустое пространство — зазор на 1...2 кирпича кладки, чтобы при осадке шпунт не упирался в кладку фундамента, иначе в этом месте кладка может разрушиться.

Осадочные швы в фундаментах и стенах законопачивают просмоленной паклей. Чтобы поверхностные и грунтовые воды не проникли в подвал через осадочные швы, с наружной стороны фундамента устраивают глиняный замок или принимают другие меры, предусмотренные проектом.

Температурные швы предохраняют стены от появления трещин при температурных деформациях. Насколько велики эти деформации, можно судить, например, по следующим данным: каменные здания, имеющие летом при температуре 20°С длину 20 м, зимой при температуре −20°С становятся короче на 10 мм.

Температурные швы делают в виде шпунта, однако в отличие от осадочных их устраивают только в пределах высоты стен здания. Толщину осадочных и температурных швов в стенах при кладке назначают 10...20 мм, меньшую — при температуре наружного воздуха во время кладки 10°С и выше.

Кладка из искусственных и природных камней правильной формы

Стены из керамических пустотелых камней При кладке стен из керамических пустотелых камней (250X120X138 мм) с семью или большим числом щелевых пустот соблюдают те же правила перевязки, что и при кладке из керамического кирпича. Кладку из керамических пустотелых модульных камней и укрупненных (288Х138Х XI38; 250X250X138) выполняют по цепной системе перевязки.

Высота камней (138 мм) не позволяет укладывать забутку в обычном порядке. Поэтому версты из керамических камней выкладывают в несколько иной последовательности, чем обычно: после наружной версты сначала кладут забутовоч-ный ряд, а затем уже внутреннюю версту.

Каждую версту ряда (наружную, затем забутку и внутреннюю версту) укладывают особым способом, при котором достигается полное заполнение раствором поперечных швов и повышаются как теплозащитные свойства кладки, так и ее прочность.

Тычковую внутреннюю версту выкладывают в такой последовательности:

на обрез стены у внутреннего края камни, раскладывая их на постель на расстоянии 5...6 см один от другого. Чтобы камни удобно было захватывать, их укладывают с небольшим свесом. Расстояние между последним, уложенным в наружную версту камнем и первым наверстанным должно быть не менее 35...40 см.

Затем расстилают на стене под наружную версту грядку раствора на длину 70...80 см, отступив от края стены на 1,5... 2 см

Разравнивают кельмой раствор на постели, берут камень рукой за ложковые грани, наклоняют его и в то же время набрасывает кельмой Г-образно раствор на ложковую грань камня.

Затем, поддерживая камень кельмой, подносят его к месту укладки, поворачивает постелью вниз и плотно прижимают к ранее уложенному, осаживая нажимом руки.

Раствор, выжатый 3...4 тычками, подрезает кельмой и сбрасывает на кладку.

Тычковую внутреннюю версту выкладывают следующим образом:

Камни вплотную один к другому наверстывают тычками, укладывая их на ложки (на внутренней версте стены) с небольшим свесом, затем расстилают на стене под внутреннюю версту грядку раствора и такую же грядку на наверстанные камни).

Разравнивают раствор кельмой на кладке и подготовленных камнях. Берут обеими руками за торцовые грани камень, поднимают его и подносят к месту укладки, постепенно поворачивая так, чтобы его грань с раствором заняла вертикальное положение.

Раствор не будет сползать, если окончательный поворот осуществляют в момент осаживания камня на постель. Укладывая камень на место, каменщик передвигает левую руку вверх по тычковой грани для того, чтобы его пальцы не оказались зажатыми между камнями наружной и внутренней верст, затем он плотно прижимает укладываемый камень к ранее уложенным и осаживает его нажимом руки.

Кладка кирпича под расшивку: описание технологии

Содержание публикации:
Кладка кирпича под расшивку: нюансы процесса
Кирпичная кладка под расшивку: альтернативный способ

Кладка кирпича под расшивку – дело довольно сложное и требующее определенных навыков. Просто так кирпич подобным способом положить не получится, нужна практика. Хотя, если вы понимаете, что делаете и имеете за спиной хотя бы теоретическую базу, все может получиться и даже очень неплохо. В этой статье от сайта stroisovety.org мы подробно рассмотрим вопрос, как уложить кирпич под расшивку? Кроме того, мы расскажем об альтернативных способах лицевой кладки, которые в некотором роде даже легче, чем кладка с использованием расшивки.

Кладка под расшивку фото

Кладка кирпича под расшивку: нюансы процесса

Прежде чем переходить к непосредственному решению вопроса, как класть кирпич под расшивку, сначала разберемся с вопросом, что это вообще такое. По мнению многих людей, расшивка – это специальный инструмент, который формирует красивый лицевой шов. Но многие забывают о том, что расшивка – это своего рода шаблон, позволяющий выдерживать равное расстояние между отдельными кирпичиками. В большинстве случаев этот инструмент имеет длину половины или большую часть кирпича, что позволяет достаточно просто использовать его для выравнивания кладки.

Расшивка представляет собой либо толстую пластину с изогнутой ручкой, либо трубку, наполовину срезанную по длине. Последний вариант активно использовался каменщиками раньше, а на сегодняшний день распространение получили плоские расшивки, которые делают шов более аккуратным.

Кладка кирпича под расшивку фото

Итак, с расшивкой разобрались, теперь пора прояснить ситуацию с вопросом, как делается кладка под расшивку? В принципе, сложного здесь ничего нет, особенно если вы четко в уровне выложите первый, основополагающий ряд. С него и начнем.

Существует несколько способов выложить первый ряд с соблюдением горизонта, но в большинстве случаев специалисты пользуются только одним. По углам или краям стены устанавливаются маяковые кирпичи – их единый уровень можно проверить гидравликой или лазером. Между этими кирпичами натягивается нить, относительно которой выкладывается первый ряд.

Здесь нужно обратить внимание на натяжение нити, так как на больших расстояниях она может провисать – возможно, может понадобиться установка промежуточного маякового кирпича. Если расстояния небольшие, то первый ряд можно уложить и с помощью обыкновенного реечного уровня.

Теперь второй ряд и все последующие. Здесь начинается самое интересное – придется научиться накладывать раствор в определенном количестве. Как раз тут и понадобится расшивка, которую можно использовать как некоторый шаблон. На предыдущий ряд накладывается раствор горкой, высота которой больше, чем ширина расшивки, раза в два. Потом кирпич усаживается с помощью молотка, а зазор шва между ним и предыдущим рядом контролируется расшивкой. Она просто вставляется в шов, а кирпич опускается до упора. Следует понимать, что такой контроль придется осуществлять со всех сторон каждого кирпича.

Как класть кирпич под расшивку фото

Таким способом укладывается каждый кирпичик лицевой кладки. Это, конечно, может показаться сложным, но, поверьте, максимум после нескольких неудачных попыток все получится самым лучшим образом. По мере подсыхания раствора дополнительно нужно окультуривать швы – расшивка снова загоняется в шов, и с ее помощью продольным движением раствор в нем разглаживается. Здесь она работает в качестве шпателя. Не забывайте, что этот инструмент нужно чаще мочить водой, тогда раствор не станет приставать к металлу, а сам шов будет оставаться гладким. И еще, таким способом швам можно будет придать любую окраску. Этот процесс скорее схож с затиркой швов кафельной плитки, только делается он намного аккуратнее. Излишки раствора или затирки после высыхания удаляются специальной щеткой с проволочной щетиной.

Кирпичная кладка под расшивку фото

Кирпичная кладка под расшивку: альтернативный способ

Несмотря на то, что стандартно кирпич под расшивку укладывается не так уж и сложно, все же некоторые люди выискивают более простые способы. Согласитесь, четко выверять ширину шва – дело достаточно утомительное, да и не у всех это может получаться на все 100%. Именно по этой причине появился альтернативный способ укладки кирпича, который не предусматривает использование такого инструмента, как расшивка, но, тем не менее, результат получается такой же качественный.

В основу этого метода кладки силикатного или любого другого кирпича под расшивку положено использование круглого или прямоугольного прута – он укладывается вдоль всего нижнего ряда с обеих его сторон. После этого вам останется только заполнить пространство между прутками цементным раствором и уложить на него кирпич, пристукивая его резиновым молотком. Для такой кладки понадобится запастись изрядным количеством прутков – вынимать уже уложенный прут можно только после того, как над ним расположится еще несколько рядов кирпича. Вытаскивать его нужно аккуратно, а перед очередным использованием хорошенько промыть от старого раствора.

Кладка кирпича с прутком фото

Вся прелесть данного метода укладки облицовочного кирпича заключается в том, что после изъятия прутков вы сразу же получаете красивый, а главное ровный и равномерно заполненный раствором шов. Его не придется дополнительно подводить и даже очищать с помощью щетки по металлу. Единственное, что потребует от вас особого внимания, это укладка первого ряда – как и в случае с расшивкой, его придется выложить идеально, с использованием уровня или маяков.

Теперь несколько слов о преимуществах использования прутка в виде шаблона для кладки кирпича под расшивку. Их достаточно много.

  1. С помощью прутка вы получаете практически идеально ровные швы – в некотором роде использование этого приспособления можно сравнить с применением крестиков при укладке кафеля.
  2. Такой способ укладки кирпича можно назвать чистым – если все делать аккуратно, то на лицевой стороне кладки не появится ни одной капли раствора, которую придется счищать. Вообще раствор, попавший на кирпич, может доставить массу неприятностей, особенно если речь идет о дорогом облицовочном строительном материале – он въедается в поры, а его очистка с помощью металлической щетки может привести к испорченному внешнему виду кирпичной стены.
  3. Необходимость формировать шов полностью отсутствует – за вас это сделает круглый пруток. Почему круглый? Потому что квадрат в большинстве случаев не позволяет сделать так, чтобы раствор и кирпич были примерно на одном уровне – такие швы дополнительно придется заполнять раствором. Что же касается круглого прута, то устанавливая его по самому краю кирпича, мы исключаем необходимость дополнительно заполнять швы раствором.

    Как класть кирпич под расшивку с прутком фото

В заключение темы, кладка кирпича под расшивку, хочу отметить то, что такая технология получила широкое распространение при возведении любых кирпичных строений, в которых важную роль отводят красивой лицевой поверхности. Мало того, под расшивку укладывается не только сам кирпич, но и плитка, имитирующая его – например, фагот или обычный клинкер под кирпич, да в общем то и сам клинкерный кирпич то же.

Автор статьи Александр Куликов

приготовление раствора, толщина шва и кирпичной кладки,

Статья научит вас правильно класть кирпич в кирпичную кладку своими руками несколькими способами, а также поведает о нюансах приготовления раствора и поделится секретами всех подготовительных работ.

При том или ином способе укладки кирпича важно учитывать такие характеристики как пластичность раствора для кладки, влажность кирпича, время года проведения работ.

Необходимые инструменты и материалы для кирпичной кладки

Прежде всего, для того, чтобы класть кирпичную кладку нам понадобится сам кирпич. Кроме этого строительного материала также понадобятся:

  • цемент;
  • просеянный песок;
  • моющее средство;
  • вода.

Инструменты:

  • сетка из металла для просеивания песка;
  • большая или средняя емкость для замешивания раствора;
  • лопата;
  • мастерок;
  • толстая леска;
  • молоток;
  • отвес;
  • строительный угольник.

Фундамент в ноль

Убедитесь, что поверхность фундамента идеально горизонтальная (выведена в ноль)

Это первый этап кладки, который можно назвать подготовительным. Фундамент необходимо изолировать от кладки с помощью рубероида. Именно это и станет надежной гидроизоляцией. Рубероид следует нарезать и уложить таким образом, чтобы он полностью накрывал фундамент сверху.

К важным подготовительным этапам также можно отнести обязательно просеивание песка. Иначе мелкие камешки и глина, в большом количестве содержащиеся в любом песке, будут сильно мешать в процессе работы.

Приготовление раствора

Песок и цемент (марка 500) чаще всего берутся в пропорции 4:1. Для одного метра кирпичной кладки понадобится около 50 кирпичей. Их средний размер: 5*12, 5*25 см. Если кладка идет в один кирпич, то расход увеличится до 100 кирпичей, следовательно, понадобится больше раствора.

Как правильно класть кирпичную кладку своими руками

Шнур-причалка позволит следить за ровностью вашей кирпичной кладки

Общая информация:

  • Начинать кладку стен надо с углов. Для начала берется два кирпича, которые помещаются под прямым углом на фундамент. Специальный строительный треугольник поможет измерить точность прямого угла. В точку кирпичей следует положить следующие. На получившуюся кладку из четырех кирпичей на угол кладется еще пара кирпичей. Это делается для того, чтобы следующий ряд перекрывал предыдущий. После того, как стена поднята на три кирпича, необходимо переключиться на другой угол. Все описанные выше операции вновь повторить;
  • При кладке кирпича обязательно надо использовать порядовку кирпичной кладки и натягивать причалки. Они будут ориентиром в обеспечении ровности горизонтальных рядов. Шнур располагается через каждые пять метров. Он не должен провисать. Прочтите также про порядовку.
  • Есть однорядная и многорядная последовательность укладки кирпичей. При однорядной кладке сначала делается кладка наружной стены, потом внутренней, затем укладка забутки (см. следующий рисунок). При многорядной кладке кирпичи укладываются смешанным или ступенчатым образом; Толщина многорядной кирпичной кладки соответственно больше даже двух однорядных.
  • Очень важно в процессе кладки обеспечить доступность раствора и кирпича. Тогда можно будет не суетиться, и работать спокойно. Такой подход обеспечит повышенную производительность;

Термины применимые к кирпичной кладке

Согласно СНиП: Толщина горизонтальных швов кирпичной кладки и камней правильной формы должна составлять 12 мм, а вертикальных швов – 10 мм.

Кирпичная кладка стен вприсык

Кладка вприсык ложкового и тычкового рядов

Раствор наносится равномерным слоем, у края стенки оставляется небольшая гряда, чтобы была возможность заполнить вертикальные швы.

Для ложкового ряда раствор наносится с 2-2.5 см отступлением от стены, раскладка раствора – около 7-8 см. Нанесение раствора для тычкового ряда происходит с раскладкой на 20-22 см, толщина раствора на середине около 2.5-3 см.

Технология кладки кирпича вприсык:

  1. Каменщик берет два кирпича.
  2. Кладет их плашмя (под углом) на расстояние порядка 10 см от уже уложенных кирпичей.
  3. Постепенно каменщик поворачивается и подтягивает кирпичи к уже уложенным.
  4. При этом перед передним ребром будет грядка раствора, которая заполнит горизонтальные и вертикальные швы.

Кирпичная кладка стен вприжым

Кладка вприжим

Для данного вида кирпичной кладки рекомендуется подготовить жесткий раствор. Он будет разравниваться сразу на несколько кирпичей. Приблизительно на три ложковых и пять тычковых. Отступ от стены предполагается в 10-15 см.

Технология кладки вприжим:

  1. Итак, в одну руку каменщик берет кирпич, другой разравнивает раствор.
  2. Небольшую часть раствора он подгребает и прижимает мастерком к ребру установленного кирпича.
  3. Новый кирпич кладется и немного подвигается к уже установленному.
  4. Лишний раствор убирается.

Этот вид кладки является довольно трудоемким, но считается одним из самых прочных.

Кладка с подрезкой

При полном заполнении швов и их последующей расшивки используется именно этот способ кладки.

  1. Раствор укладывается с отступом в 10-15 см, кирпич же укладывается также как в типе вприсык.
  2. Излишки раствора убирается оперативно быстро.

Тут уже не рекомендуется использовать жесткий раствор. Его лучше сделать пластичным, чтобы был легче сразу убрать при установке кирпича. Сложность данного метода в том, что он сочетание в себе кладку вприсык и вприжим.

Кладка вполуприсык

Метод вполуприсык хорошо подходит для забутовой кирпичной кладвки

В данном случае раствор наносится между внутренней и наружной верстой кладки. После этого раствор разравнивается, и укладка кирпичей происходит в забутку.

Можно производить кладку одновременно двух кирпичей. Забор ребром кирпичей раствора происходит на расстоянии 8 см от уже уложенных кирпичей. После забора они прижимаются к уже установленным кирпичам.

Если вертикальные швы еще не заполнены достаточно, то полное заполнение произойдет после укладки следующих рядов. Поперечные швы сразу следует полностью заполнять.

При укладке кирпича избегайте:

  1. Отклонения вертикали. Кладка не должна выпирать в центр, также стена не должна уходить вертикально в левую или правую сторону;
  2. Слабой перевязки. Кирпичи каждого ряда должны быть хорошо перевязаны элементом верхнего ряда. Если вертикальные швы будут совпадать с соседними швами по высоте, то это резко снизит прочность кладки;
  3. Плохо заполненных швов. Часто возникают из-за спешки. Чтобы кладка была прочной и теплой, торопиться не стоит;
  4. Грязной кладки. Работа должна быть выполнена чисто и аккуратно;

Работа профессионального каменщика в современном мире строительства ценится очень дорого. Но даже непрофессионалу под силу выложить кирпич самому. Важно разобраться в процессе кирпичной кладки, а также делать все аккуратно и на совесть. Когда работа делается для себя, то она, непременно, спорится.

Статья была полезна?

0,00 (оценок: 0)

пошаговая инструкция 🚩 Строительные материалы

Чтобы разобраться в том, как можно выполнить кирпичную кладку, стоит для начала ознакомиться с терминологией и основными принципами работы. Когда ориентироваться в технологии станет легче, можно выбирать тип перевязки и технику, которая более удобна для укладки. Затем можно переходить к практике. Поначалу не стоит рассчитывать на высокую скорость работы, как у профессиональных каменщиков. Но прочие параметры, при условии внимательного соблюдения технологии, можно обеспечить вполне неплохие.

В различных описаниях кирпичной кладки нередко встречаются названия граней кирпича. Чтобы правильно научиться складывать кирпичи, с этими терминами надо ознакомиться первым делом. Самую большую грань изделия называют «пастель», самую маленькую – «тычок». Средняя грань, расположенная сбоку, называется «ложок».

Размеры изделия стандартные. Одинарный кирпич имеет размеры 250Х125Х66 мм, полуторный – 250Х125Х88 мм. Стоит отметить, что технология изготовления кирпичей таков, что модели от разных производителей могут незначительно отличаться. Но при укладке небольшая разница может превратиться в значительную – даже 2 мм для каждой грани в целом ряду кирпичей разницу дадут заметную.

Перед тем, как заказывать большую партию материала от определенного производителя, рекомендуется выполнить замеры изделий, взятых из нескольких обжигов. Это поможет определить, насколько точным было соблюдение технологии.

Важно побольше внимания уделять геометрии изделий. Грани должны быть расположенными под прямым углом, иначе есть риск возникновения распирающих нагрузок, в результате которых возведенная стена может начать рассыпаться.

Кирпичные стены могут быть возведены для разных целей. Иногда они выполняют функцию отделочного слоя, могут стать перегородками или возводятся в качестве несущих стен. Разновидность кладки выбирают в зависимости от того, каково назначение конструкции, а также от необходимой теплопроводности.

Виды кладок можно перечислить такие:

• Кладка «в полкирпича». Обычно такой вариант выбирают для создания облицовки. Толщина ее составляет 125 мм. Иногда в целях экономии изделие устанавливается на ложок – так получается стена «в четверть кирпича». При взведении такой конструкции через каждые четыре ряда следует укладывать сетку для армирования. Это помогает увеличить жесткость стены в несколько раз и обеспечивает создание добавочных связей, которые усиливают прочность.

• Кладка «в кирпич». С ее использованием создают перегородки, несущие стены в небольших зданиях. У такой конструкции толщина – 250 мм.

• В 1,5, 2 или 2,5 кирпича выкладываются несущие конструкции.

Кирпичные стены сложены из небольших элементов, но должны работать так же, как монолитная конструкция. Для улучшения прочности применяется такой прием – швы, ослабляющие систему, выполняют с небольшим смещением. Этот прием у профессионалов называют перевязкой. При ее выполнении элементы связываются в единую систему, нагрузка перераспределяется на более обширную поверхность.

Чтобы выполнить смещение швов, располагают кирпичи по-разному:

• Если наименьшей частью они повернуты к лицевой стороне – ряд называется тычковым.

• Если кирпичи наружу обращены ложком, ряд назовут ложковым.

Начиная кладку, первым от фундамента выполняют тычковый ряд. Этот же вариант используют для того, чтобы окончить кладку. Для него выбирают только цельные кирпичи.

Основание необходимо защитить от влажности. Выполняется укладка гидроизоляционного слоя – так удается не допускать вытягивания влаги кирпичом. Выкладка кирпичей может осуществляться разными способами.

При укладке первого ряда кирпич устраивают по периметру цоколя. Необходимо при этом соблюдать одинаковый зазор между блоками и поддерживать кладку ровной. Сложнее всего работать с углами. Рекомендуется предварительно уложить ряд всухую, без применения раствора. Там, где должны быть края кирпичей, на цоколь наносятся отметки. Проводятся замеры от одного угла до другого, которые понадобится сверить с данными, имеющимися в проекте.

• По отметкам, сделанным заранее, проводится выкладывание углов. Кладку начинать следует с размещения двух блоков под прямым углом, для проверки используется треугольник.

• Угловые кирпичи после посадки на раствор подгоняют по высоте, используя мастерок или молоток-кирку. Следует задействовать уровень, чтобы убедиться в том, что блоки расположены на одной высоте. Затем их выкладывают и по другим углам строения.

• Между угловыми блоками надо натянуть шнур-причалку – по нему предстоит выравнивать первый ряд по горизонтали и вертикали. Закрепить нить можно с помощью уголков или на порядовке. Шнур следует натягивать получше – провисание даст неверные результаты.

• Затем начинается выкладывание следующих блоков венца. При помощи мастерка наносят раствор, на него кладут блок и выравнивают с применением причальной нити. Проверку делают при помощи уровня, можно пользоваться отвесом для определения ровных линий. Кирпич подправляют кельмой или тупым концом молотка. По горизонтали толщину шва подгоняют до 8-10 мм, по вертикали – 8 мм. Излишек раствора убирают мастерком.

• Все последующие блоки в первом ряду укладываются так же.

• После установки последнего из венцов кирпичей выполняется проверка. Необходимо, чтобы высота всех боков была на одном уровне, выпираний в стороны не допускается.

• Если все действия выполнены правильно, можно начинать перемещать причалку, выкладывать кирпичи в углах следующего ряда.

После того, как готовы венцы, принцип работы сохраняется тот же самый. Но технология, выбранная для укладки, может отличаться в зависимости от пластичности рабочего раствора. Обычно для того, чтобы красиво положить кирпич, выбирают такие способы:

• «Вприсык» - более простой вариант. Чаще его используют для выкладывания простенков. По ряду с внутренней и внешней сторон натягивают причалки. На поверхность блоков предыдущего ряда наносят раствор. Он должен заполнить и промежутки предыдущего ряда. Толщину его слоя можно делать чуть больше планируемой. Кирпич берут в руку, склоняют по диагонали, упирая тычком в раствор, затем продвигают по направлению к уложенному блоку. При наличии некоторых навыков можно сформировать сразу вертикальный и горизонтальный шов. Затем выкладывают следующие блоки. Для подгонки их подстукивают кельмой или молотком.

• «Вприжим» - при этом способе используют раствор, замешанный густо. Трудоемкость данного способа окупается высокой прочностью образованных швов. Натягивают причалку, выкладывают раствор, как и в предыдущем способе. Потом мастерок надо уложить набок, провести по раствору, сгребая его к вертикальной стороне кирпича, к которому будет подстроен новый. Сбоку получится ровный шов. Затем раствор необходимо придержать мастерком на вертикальной стороне, следующий кирпич уложить на место, прижать к грани соседнего и вытащить мастерок. В дальнейшем укладка производится так же. Излишек раствора подрезают, используя кельму.

Выполнение кирпичной кладки может показаться непростым делом при отсутствии опыта. Если процесс покажется сложным для освоения, лучше воспользоваться услугами профессионалов.

курсов по кладке кирпича - Руководства по обучению каменщику в Великобритании -

Если вы хотите получить NVQ в кладке кирпичей, ответ - да, и он называется Trowel Occupations - NVQ Level 2 . Если вы новичок в кладке кирпичей, то рекомендуемый курс, который поможет вам достичь необходимого стандарта для достижения NVQ, - это кирпичная кладка City & Guilds 6217.

Если вы закончили этот курс или являетесь опытным каменщиком, который хочет получить признанную отраслевую квалификацию, тогда вам подойдет «Мастерские профессии - уровень NVQ 2».

NVQ (Национальная профессиональная квалификация) - это национально признанная квалификация, основанная на реальных оценках работы, в основном, если вы прошли курс обучения кладке кирпичей C&G «технически», у вас есть необходимые знания.

Однако NVQ докажет, что у вас есть эти технические знания и вы можете эффективно и компетентно применять их на рабочем месте. Стандарты, которые устанавливаются властями строительной отрасли как лучшая текущая практика.

NVQ мгновенно признаны золотым стандартом в вашей отрасли и являются отличным способом доказать свой опыт и повысить ваши карьерные перспективы.

NVQ показывает, что вы доказали, что можете эффективно и безопасно выполнять выбранную вами работу.

Как добиться своей кирпичной кладки NVQ?

Поскольку NVQ оцениваются на основе работы, это означает, что вы должны сначала работать каменщиком, чтобы иметь возможность пригласить оценщика навестить вас.Это может быть дилеммой, но если у вас есть сертификат города и гильдии по кладке кирпичей, которого должно быть достаточно, чтобы получить работу в вашей конкретной профессии, вы могли бы затем объяснить своему работодателю, что вы хотите, чтобы вас оценили для NVQ.

Для того, чтобы сначала достичь NVQ, вы должны пройти собеседование со своим оценщиком, на котором будет составлен план действий. NVQ достигаются посредством оценки работы, во время которой оценщик организует визит к вам на место работы, где оценщик будет наблюдать и допрашивать вас.

Ваш асессор подпишет задания, когда кандидаты будут готовы. Оценщик проверит ваши знания, понимание и производительность труда, чтобы убедиться, что вы можете продемонстрировать свою компетентность на рабочем месте. Затем ваш эксперт может посоветовать вам, что они наблюдали, дать вам рекомендации или посоветовать, если вам это нужно.

Затем они сообщат вам, прошли ли вы аттестацию как компетентные для отдельных единиц или всего NVQ.

Для получения дополнительной информации о квалификациях, обсуждаемых здесь, посетите страницу NVQ веб-сайта Управления квалификаций и учебных программ здесь: Национальные профессиональные квалификации

Кладка кирпича - Уровень 2

Требования к поступающим

Вам потребуется:
• 4 экзамена GCSE с 1 по 4 классы (ранее - DG), включая английский или математику
• успешное собеседование с репетитором
• способность учиться самостоятельно
• a неподдельный интерес к предмету
• хорошие коммуникативные навыки
• трудолюбивый подход к отрасли

Все кандидаты в возрасте от 16 до 18 лет будут приглашены на собеседование, чтобы встретиться с наставником и задать любые вопросы о курсе.

Варианты карьеры и продвижение

Успешные студенты могут либо продолжить обучение, либо перейти прямо на работу.

Изучение продвинутого технического диплома 3-го уровня по кладке кирпичей позволит вам дополнительно развить свои навыки и знания, подготовив вас к более старшим должностям, например, к продвинутому мастеру каменщика.

В качестве альтернативы, вы могли бы начать свою карьеру прямо сейчас, возможно, перейдя к одному из растущего числа интересных учеников в этой области.

Методы оценки

Этот курс включает следующие обязательные модули:
• Принципы строительства
• Строительство пустотелых стен
• Строительство сплошных стен и опор
• Строительство основных арок
• Разбивка зданий

Эти модули предназначены для предоставления твердое понимание основных принципов и задействованных практических навыков, а также обзор принципов строительства, а также соответствующих строительных технологий и терминологии.

Во время курса ваши практические навыки будут постоянно оцениваться, чтобы гарантировать компетентность и подготовить вас к окончательной синоптической оценке. Вы также будете сдавать внешний экзамен, который будет состоять из коротких ответов, вопросов с несколькими вариантами ответов и подробных ответов.

После этого будут подсчитаны все ваши комбинированные оценки, чтобы вы получили окончательную общую оценку неуспешно, успешно, заслуги, отличия или отличия. Это будет указано в вашем сертификате.

Весовой коэффициент оценки выглядит следующим образом:

• Внешний экзамен - 40%
• Оценочная синоптическая оценка - 60%

Обратите внимание: вам будет предоставлена ​​только одна возможность повторно сдать внешний экзамен и заключительную синоптическую оценку.

Методика преподавания и обучения

В Blackpool и The Fylde College мы понимаем, что все студенты учатся по-разному, и наши опытные наставники будут работать с вами, чтобы убедиться, что их методы обучения поддерживают тот способ, который вам нравится.

Ключевой используемый метод - демонстрация. Это позволяет вам сначала увидеть, какой практический навык используется, прежде чем приступить к самостоятельной практике.

Курс также включает в себя отдельное время / время для самостоятельной работы, которое должно быть подкреплено вашим собственным обучением за пределами колледжа.Электронное обучение также включает в себя использование нашей платформы Canvas для самостоятельного изучения и обучения.

Эта квалификация состоит из 5 часов занятий в классе и 7 часов обучения на семинарах каждую неделю.

Прочие расходы и необходимое оборудование

Все студенты-строители должны соблюдать законы по охране труда и технике безопасности во время работы в наших мастерских, что потребует приобретения и ношения следующих предметов для практических занятий:
• защитная обувь
• защитная каска
• привет жилет
• рабочие брюки
• защитные очки
• перчатки

Все вышеперечисленные предметы можно приобрести у местных поставщиков на общую сумму 45 фунтов стерлингов.

Для обучения в классе вам также понадобится бумага, ручки и папка, в которой вы будете хранить все ваши исправления и заметки.

Стратегия опционов с длинным задушением - Руководство по опционам

Стратегия

Длинное удушение дает вам право продать акции по цене исполнения A и право купить акции по цене исполнения B.

Цель - получить прибыль, если акция движется в любом направлении. Однако покупка колла и пут увеличивает стоимость вашей позиции, особенно для волатильных акций.Таким образом, вам понадобится значительное колебание цены, чтобы выйти на уровень безубыточности.

Разница между длинным стрэнглом и длинным стрэддлом состоит в том, что вы разделяете страйк-цены для двух частей сделки. Это снижает чистую стоимость использования этой стратегии, так как опционы, которые вы покупаете, будут не при деньгах. Компромисс состоит в том, что, поскольку вы имеете дело с опционом «вне денег» и опционом «пут» без денег, акция должна будет двигаться еще более значительно, прежде чем вы получите прибыль.

Options Guy's Tips

Многие инвесторы, использующие долгое удушение, будут искать важные новостные события, которые могут заставить акцию совершить аномально большое движение.Например, они рассмотрят возможность использования этой стратегии до объявления прибыли, которая может направить акции в любом направлении.

Если вы не уверены, что акция совершит очень большой ход, вы можете рассмотреть вариант использования длинного стрэддла вместо длинного удушения. Хотя запуск стрэддла обходится дороже, акциям не нужно делать такой большой шаг, чтобы достичь точки безубыточности.

Установка

  • Купить пут, цена исполнения A
  • Купить колл, страйк B
  • Как правило, цена акции будет между страйками A и B

ПРИМЕЧАНИЕ. Оба варианта имеют один и тот же месяц истечения срока действия.

Кто должен запускать

Опытные ветераны и выше

ПРИМЕЧАНИЕ: Как и длинный стрэддл, это кажется довольно простой стратегией. Однако он подходит не всем инвесторам. Чтобы извлечь выгоду из длительного удушения, вам потребуются довольно продвинутые способности прогнозирования.

Когда запускать

Вы ожидаете колебания курса акций, но не уверены, в каком направлении он пойдет.

Безубыточность по истечении срока

Есть две точки безубыточности:

  • Strike A минус выплаченный чистый дебет.
  • Strike B плюс выплаченный чистый дебет.

Сладкое место

Приклад летит в луну или прямо в унитаз.

Максимальная потенциальная прибыль

Потенциальная прибыль теоретически не ограничена, если акции будут расти.

Если акции падают, потенциальная прибыль может быть значительной, но ограничена страйком А минус выплаченный чистый дебет.

Максимальные потенциальные потери

Возможные убытки ограничены выплаченным чистым дебетом.

Маржинальные требования для Ally Invest

После оплаты сделки дополнительная маржа не требуется.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
