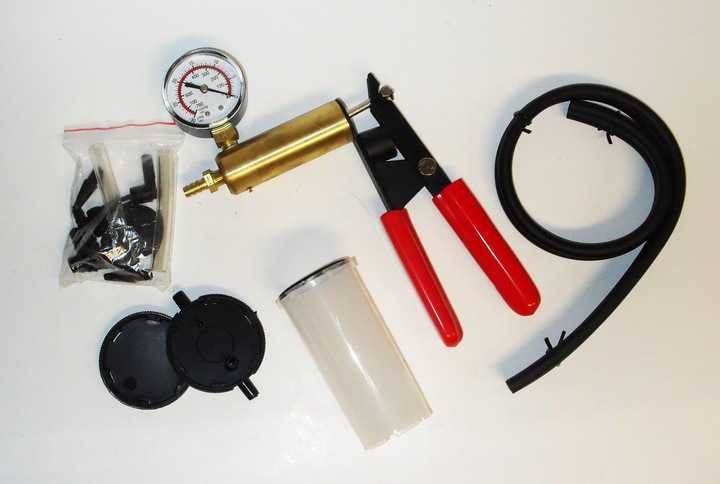

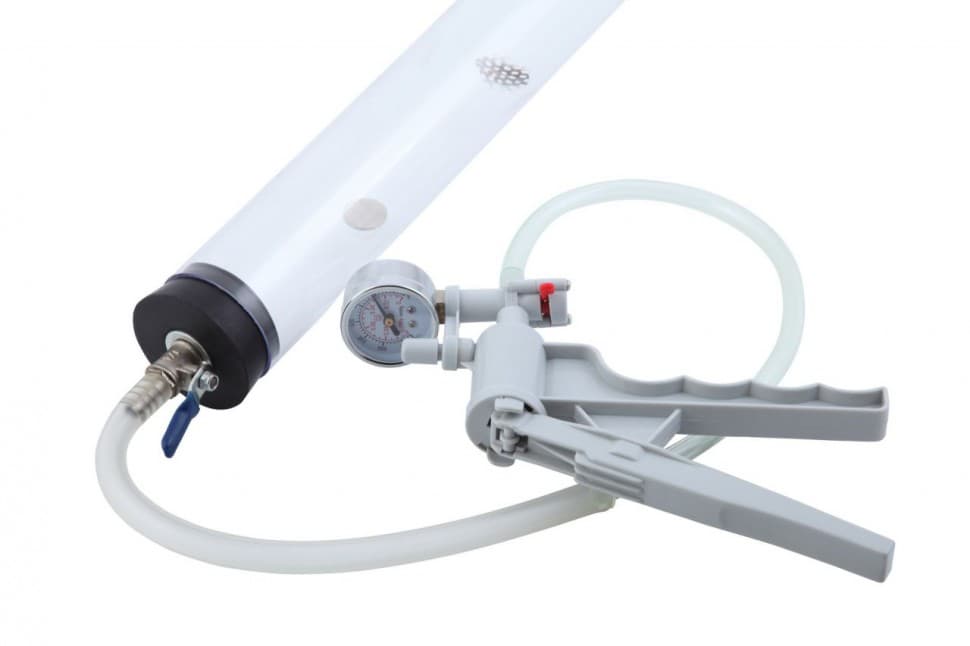

Вакуумный насос

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Вакуумный насос

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Узнайте, как выбрать насос для скважины, а также рассмотрите основные критерии выбора, из нашей новой статьи.

Модифицирование автомобильного насоса

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

Собираем насосСобираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Водокольцевой насос

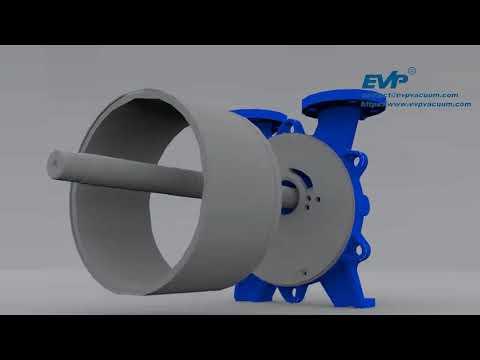

Устройство вакуумного водокольцевого насосаВакуумный водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

  • необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
  • необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
  • необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

Водокольцевой

Узнайте, как правильно выбрать насосную станцию, а также ознакомьтесь с нюансами оборудования, из нашей новой статьи.

Модифицирование аквариумного компрессора

Компрессор

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

Разберите компрессор

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

Часть для модернизации отмечена красным

Четвертый шаг.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

  • ядро насоса;
  • тройник;
  • сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

Цены на популярные компрессоры

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

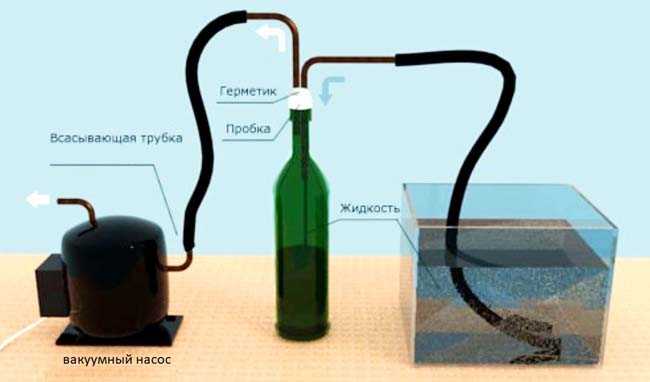

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

В результате система будет работать в следующем порядке:

  • вы открываете кран;
  • в систему поступает вода;
  • в шланге создается разрежение;
  • вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Узнайте, как выбрать насос для повышения давления воды, а также рассмотрите способы его применения, из нашей новой статьи.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Удачной работы!

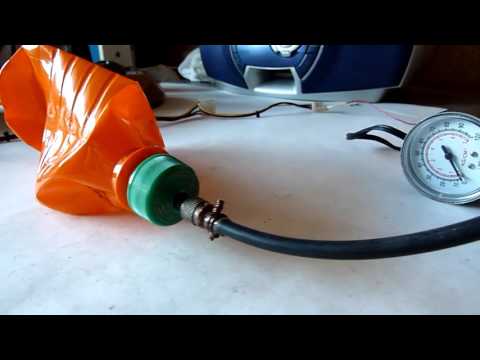

Видео – Вакуумный насос своими руками

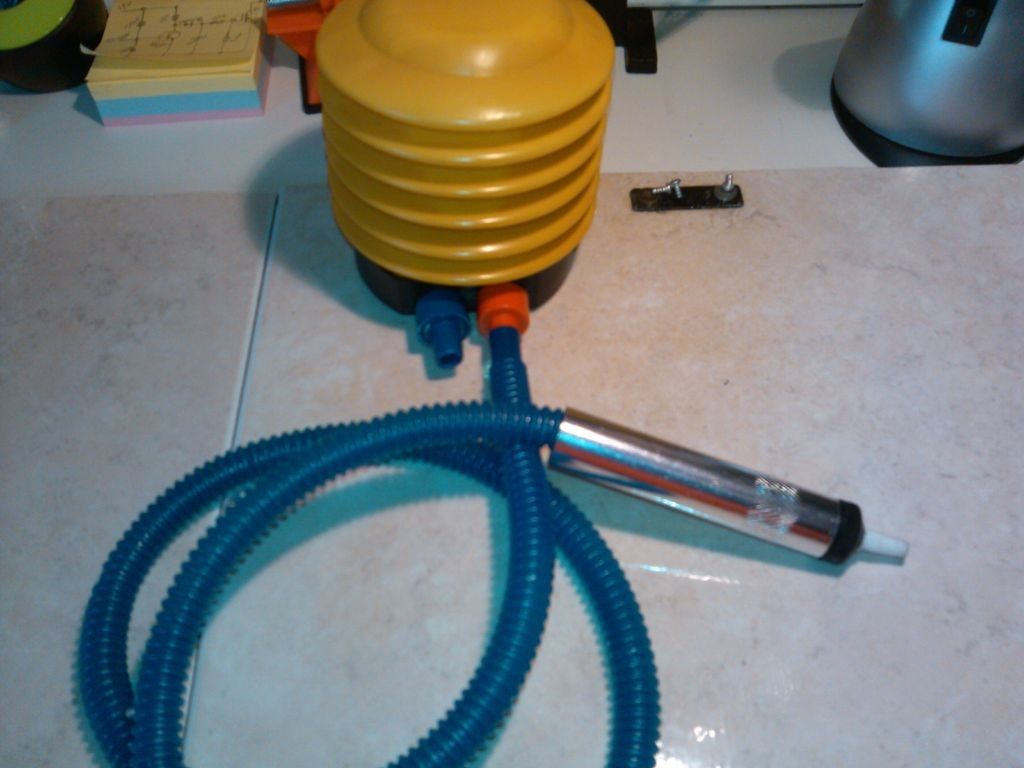

Как сделать вакуумный насос своими руками: ручная помпа

Вакуумные насосы предназначены для удаления воздуха и газов из больших объемов и в быту нашли применение сравнительно недавно.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления С их помощью можно организовать хранение продуктов и вещей в вакуумных упаковках, замариновать мясопродукты, откачивать газ и пар, а также жидкость. Такой интересный механизм можно купить, хотя он достаточно дорого стоит, а можно сделать самому. Рассмотрим второй вариант — как сделать вакуумный насос своими руками.

Содержание

  • Применение
  • Преобразование манжетного насоса
  • Преобразование компрессора
  • Преобразование медицинского шприца
  • Низковакуумный насос
  • Простейший вакуумный насос
  • Вакуумный насос в быту

Применение

Подобные устройства в быту применяют для создания вакуума в полиэтиленовой упаковке для хранения продуктов и вещей. При отсасывании воздуха, происходит уменьшение объема тары, оболочка плотно облегает продукт. При таком хранении продукты питания долго не портятся, и некоторое время могут храниться без замораживания.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

При хранении вещей или других мягких текстильных изделий (одеял, подушек, пледов), происходит заметное уплотнение, вещи становятся компактными, занимают меньше места. При таком способе хранения вещи становятся недоступны для моли или плесени.

С помощью вакуумного насоса можно покрывать ламинирующей пленкой детали из дерева, фанеры и других строительных материалов.

Вакуумный насос используют для бытового отвода газов, пара и жидкостей, для восстановления герметичности бытовых приборов. А также в сплит-системах кондиционеров и при работе тормозных систем в транспортных средствах.

Преобразование манжетного насоса

Для переделки пригодится любой манжетный насос, можно взять даже велосипедный. Однако предпочтительнее все же автомобильный, так как с его преобразованием будет меньше хлопот.

Последовательность действий по модернизации своими руками выглядит так:

  1. Автомобильный насос раскручивается.
  2. Снимается манжет и поворачивается наоборот.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления
  3. Далее прибор собирают, разница лишь в том, что манжет развернут в обратную сторону.
  4. На входе в насос, там, где прикручен шланг, через который будет производиться откачка воздуха, прикручивают обратный клапан. Клапан должен работать, пропуская воздух от емкости к прибору, но не обратно. Его можно купить или снять с компрессора для аквариума. Перед установкой подуйте в него. Сторона, которая не пропускает воздух, прикручивается к насосу, другая – к трубке.

Мощности такого механизма не хватит для получения глубоких вакуумных условий, однако, для бытовых нужд будет вполне достаточно.

Преобразование компрессора

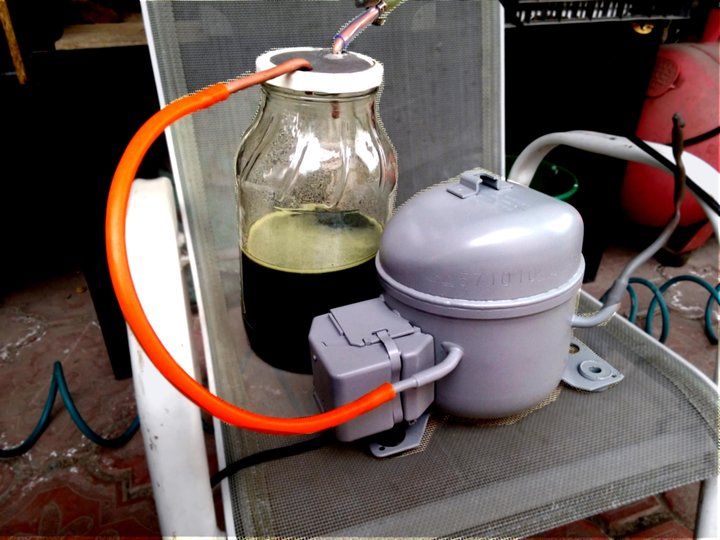

Более масштабный вакуумный насос получается из компрессоров бытовых приборов, например, холодильника или кондиционера. Для правильной сборки аппарата своими руками необходимы такие шаги:

  1. Компрессор освобождают от конденсатора и испарителя. Для этого необходимо перекусить медные трубки, которые соединяют приборы.
  2. Обеспечить компрессору правильное подключение к сети.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления
  3. На входное отверстие компрессора крепится воздухофильтр тонкой очистки, его можно приобрести в автомагазине.
  4. Прикрепляем гибкий шланг соответствующего диаметра к входному отверстию прибора.
  5. Компрессор подключается в сеть и начинает функционировать как достаточно мощный вакуумный насос.

Нельзя таким насосом откачивать воздух с большим содержание паров воды, это чревато поломкой компрессора. Для таких целей аппарат снабжают дополнительно ресивером и отстойником, которые вместе будут выполнять функции осушительного прибора.

Точно так же своими руками, можно преобразовать простой аквариумный механизм – компрессор, разобрав его и демонтировав обратные клапаны, о которых уже упоминалось в связи с преобразованиями автомобильного насоса. Клапаны поменяйте местами, тогда вместо нагнетания воздуха, компрессор будет откачивать его.

Преобразование медицинского шприца

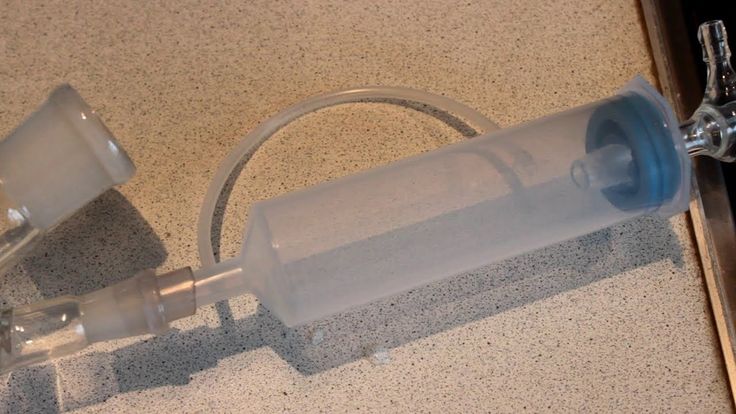

Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Для изготовления прибора своими руками понадобится следующий набор деталей:

  1. Пластиковый тройник.
  2. Гибкая пластиковая трубка, по диаметру совпадающая с входным отверстием шприца и отверстиями тройника.
  3. Два аквариумных обратных клапана.
  4. Медицинский шприц, чем больше будет его объем, тем мощнее будет насос.

Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.

Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.

Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость. При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.

Низковакуумный насос

Такой насос работает по центробежному принципу. Самому его сделать трудно, однако, если у вас есть знакомый сварщик и токарь, вполне возможно. Для его создания нужно иметь цилиндрический корпус, в который вставляется вал с лопастным колесом. При подаче жидкости начинается вращение лопастного колеса и, под влиянием центробежной силы, в центре прибора неизбежно создается вакуум.

Механизм приводится в движение электрическим двигателем. Колесо лопастного механизма устанавливается не совсем по центру, чтобы обеспечить нагнетание и проталкивание газа через систему.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Недостаток системы, что жидкость, с помощью которой осуществляется процесс (чаще это вода) постоянно нагревается и ее приходится менять.

Такой насос снабжен вводными отверстиями, через которые поступает вода и выводные, через которые выводится газ.

Механизмы, функционирующие подобным образом, используют на больших предприятиях, а также в сельском хозяйстве для отвода газов с большим количеством взвеси в виде пыли и песка. Для непрерывного функционирования обеспечивается отвод газа, постоянная подача воды и система охлаждения мотора.

Простейший вакуумный насос

Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра. Это будет примитивная вакуумная помпа, самодельный ручной механизм.

Для изготовления понадобится:

  1. Две бутылки, которые легко входят друг в друга. Одна из них будет поршнем, поэтому нужно подобрать не слишком отличающиеся по диаметру бутылки, иначе на внутренней придется делать серьезный слой уплотнителя.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления
  2. Шланг от велосипедного насоса.

У бутылки большего диаметра срезаем верх. В дне бутылке меньшего диаметра поделываем отверстия. Вставляем бутылки друг в друга, на внутренней бутылке делаем уплотнитель из скотча, если необходимо. В большую бутылку ввинчиваем шланг велосипедного насоса, в обратном направлении. Так он будет откачивать воздух при движении поршня из маленькой бутылки.

Основные типы вакуумных насосов:

  1. Водокольцевые аппараты – работа обеспечивается за счет погружения в жидкость механизма, который вращаясь, создает вакуум в центре камеры лопастного механизма.
  2. Пластинчато-роторные вакуумные аппараты обычно двухкамерные, и работают по принципу нагнетания газов из одной камеры в другую, которое обеспечивается работой роторного механизма.
  3. Мембранно-поршневые вакуумные аппараты — нагнетание вакуума обеспечивается работой поршневой системы, при сжатии газ выводится за пределы камеры через клапан, что обеспечивает снижение давления в камере и поступление новой порции.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Такие поршневые насосы являются одними из самых бесшумных и универсальных.

Вакуумный насос в быту

Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах. Это могут быть как полиэтиленовые пакеты, в которых вы собрались хранить продукты питания или теплые вещи, так и Сплит-системы кондиционеров. Система вакуумного усиления торможения в транспорте значительно увеличивает срок эксплуатации.

На первый взгляд кажется, что острой необходимости в вакуумных системах в быту нет. И это действительно так. Однако попробуйте собрать своими руками простейшую вакуумную помпу и вы будете удивлены, сколько ей найдется способов применения.

Как сделать вакуумный насос из шприца – excel-medical.com

Вакуумный насос является важным элементом оборудования во многих научных лабораториях.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Они используются для создания вакуума или пространства без воздуха в контейнере. Это может быть полезно для многих экспериментов, например, с хрупкими материалами, которые могут быть повреждены воздействием воздуха. Создание вакуумного насоса с помощью шприца — относительно простой процесс. Все, что вам нужно, это шприц, отрезок трубки и емкость для вакуума. Для начала присоедините трубку к шприцу. Далее вставьте шприц в контейнер. Медленно оттяните поршень шприца назад, чтобы создать вакуум. Будьте осторожны, не тяните слишком сильно, так как это может повредить шприц. После достижения желаемого вакуума извлеките шприц из контейнера и закройте трубку. Этот простой вакуумный насос можно использовать для самых разных целей. Проявив немного творчества, вы можете найти множество применений для этого удобного инструмента.

Когда воздух высасывается из закрытого пространства, создается вакуум. Чтобы сделать вакуумный насос, просто наполните шприц трубкой и переверните диск на велосипедном насосе.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Вакуумный насос можно использовать для герметизации упаковок или проведения научных экспериментов. Снимите верхнюю часть велосипедного насоса, чтобы увидеть, что внутри. Головка велосипедной шины должна быть отвинчена, чтобы добраться до камеры. Если головка не отвинчивается легко, ее можно отрезать, разрезав трубку прямо под ней. Шланг должен быть присоединен к насосу так, чтобы его можно было соединить с клапаном вакуумной камеры.

Шприц, три односторонних вентиля велосипедных шин и несколько трубок можно использовать для изготовления вакуумного насоса. Используя горячий нож, вставьте отверстие примерно на 50–60 миллиметров в сторону безыгольного шприца объемом 50–60 миллилитров. После прижигания клапана необходимо открутить черный колпачок на клапане.

Работают ли шприцы в вакууме?

Фото – https://wsimg.com

Шприцы работают в вакууме?? Шприц представляет собой простое поршневое устройство, которое используется для забора и жидкости для впрыска .Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Он состоит из цилиндра с поршнем, который можно выдвигать и задвигать обратно. Поршень имеет резиновую прокладку, которая образует уплотнение с цилиндром, так что, когда поршень вдавливается обратно, жидкость вытесняется через иглу. . Чтобы шприц работал правильно, он должен быть наполнен правильным количеством жидкости. Если жидкости слишком много или слишком мало, шприц не будет работать правильно. Кроме того, шприц должен быть правильно запечатан, чтобы создать вакуум, необходимый для наполнения шприца жидкостью. Если в шприце есть утечка, вакуум не будет создан и шприц не будет работать.

Многообразие применений шприца

Шприц — это устройство, которое обычно используется для втягивания или выталкивания жидкости или газа. Этот инструмент состоит из трубки, поршня и отверстия на открытом конце. Когда поршень вытягивают и вталкивают в прецизионную цилиндрическую трубку или цилиндр, игла может втягивать или выталкивать жидкость или газ.

Как сделать вакуумный насос из велосипедного

Фото – https://pinimg.com

Из велосипедного насоса можно сделать мощный и эффективный вакуумный насос . Для этого просто снимите крышку с насоса и навинтите трубку. Подключите другой конец трубки к входному отверстию вашей вакуумной камеры. Качайте велосипедным насосом, пока не будет достигнут желаемый вакуум.

Как сделать вакуумный насос с воздушным компрессором

Чтобы сделать вакуумный насос с воздушным компрессором , вам понадобится несколько инструментов и расходных материалов. Во-первых, вам понадобится воздушный компрессор. Далее вам понадобится вакуумный насос. Наконец, вам понадобится вакуумный шланг. Для начала подключите воздушный компрессор к вакуумному насосу. Затем подсоедините вакуумный шланг к вакуумному насосу. Наконец, включите воздушный компрессор и дайте ему поработать несколько минут.

Пошаговые инструкции по изготовлению вакуумного насоса с использованием воздушного компрессора можно найти здесь.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Невозможно всасывать воздух снаружи во внутренний вакуумный насос из-за количества воздуха, всасываемого из обоих. Преобразование может быть выполнено в любое время и не требует предварительных знаний о том, как это сделать, что делает его простым для всех. Несмотря на это, руководство содержит некоторую полезную информацию в дополнение к советам по безопасности вакуумных насосов. Для преобразования воздушного компрессора в вакуумный насос требуется механическая работа. Важно отметить, что 9Воздушные компрессоры 0003 и вакуумные насосы во многих отношениях очень разные, но они также во многом похожи. Вакуумные насосы и воздушные компрессоры широко используются в коммерческих и бытовых целях.

Медицинской и промышленной промышленности требуются пневматические инструменты и системы продувки в дополнение к возможностям воздушного компрессора . Если у вас есть воздушный компрессор, его легко превратить в вакуумный насос. Обычно для создания давления в воздушном компрессоре требуется около 2-5 минут.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Когда у вас более высокий CFM, ваш воздушный компрессор будет производить большее давление, что приведет к более быстрому сбросу давления. Допустимо оставлять воздушный компрессор включенным, но если вам нужно, чтобы он работал в течение длительного времени, вы должны слить его и отключить.

Как сделать всасывающий насос для воды

Всасывающий насос — это устройство, которое использует отрицательное давление для всасывания воды из контейнера. Наиболее распространенным типом всасывающих насосов являются ручные насосы, которые используются для забора воды из колодца. Чтобы сделать всасывающий насос, вам понадобится длинная трубка, поршень и емкость. Прикрепите один конец трубки к поршню, а другой конец к контейнеру. Наполните контейнер водой, а затем поместите поршень поверх контейнера. Нажмите на поршень вниз, а затем отпустите его. Это создаст вакуум, который будет всасывать воду вверх по трубке и в контейнер.

Как создать вакуум в трубе

Чтобы создать вакуум в трубе, вам нужно использовать насос для удаления воздуха из трубы.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Это можно сделать с помощью вакуумного насоса, компрессора или вакуумной камеры.

Как сделать насос для всасывания воздуха?

Вакуумные насосы удаляют воздух из замкнутого пространства и всасывают его для создания вакуума или очень небольшого пространства с очень низким давлением. Изготовление вакуумного насоса можно использовать для запечатывания пакетов или проведения научных экспериментов. Вакуумные насосы можно создать, перевернув диск велосипедного насоса с помощью шприца и трубки или используя шприц и трубку.

Изготовление самодельного вакуумного насоса

Когда мы избавимся от надоедливой атмосферы, в которой живем, можно сделать несколько замечательных вещей. Перья падают, как камни. Колокола замолкают. Вода кипит при комнатной температуре. Воздушные шары надуваются сами. Замороженные продукты высыхают, но сохраняют свою форму.

Иногда все, что вам нужно, это немного вакуума, чтобы что-то высушить, или пропустить жидкость через трубку, или удалить газы из жидкости.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

В этом проекте мы будем делать вакуумный насос из обычных недорогих сантехнических деталей. Затем мы будем использовать его, чтобы надуть зефир в два раза больше, удалить из него воздух, а затем уменьшить его до сморщенной, резиновой конфеты с плотностью жевательной резинки.

Если все материалы под рукой, насос собирается примерно за полчаса.

Что вам нужно

  • Четыре фута трубы из ПВХ диаметром 1 дюйм сортамента 40.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления
  • Четыре фута трубы из ПВХ диаметром ½ дюйма, сортамент 40.
  • Один фут трубы из ПВХ диаметром ¾ дюйма, сортамент 80 (тонкостенная).
  • Один обратный клапан из ПВХ диаметром 1 дюйм
  • Один Т-образный фитинг из ПВХ диаметром ½ дюйма
  • Один фут (или около того) прозрачного винилового шланга
  • Один фитинг с зазубриной ½ для шланга
  • Один фут из ½ ПВХ для фитингов с шипами
  • Одно колено для соединения трубы ПВХ 1 дюйм с трубой ½ дюйма
  • Одно резиновое уплотнительное кольцо.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Он должен плотно прилегать к 1-дюймовой трубе, но свободно по ½-дюймовой трубе. Можно поэкспериментировать с разными размерами.
  • Одна банка прозрачного ПВХ клея
  • Одна банка для консервирования в качестве «колокольчика»
  • Один латунный штуцер для шланга. Это может быть пластик, но вам придется использовать эпоксидную смолу вместо припоя, чтобы прикрепить его к крышке банки

Чтобы увидеть, как работает насос, посмотрите на рисунок ниже.

Насос состоит из трубы малого диаметра (называемой поршнем), вставленной в трубу большего диаметра (называемой цилиндром).Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

На рисунке насос показан в двух точках во время его работы. На верхнем рисунке показано, как воздух втягивается в трубу при вытягивании поршня. На нижнем рисунке показан воздух, выходящий из трубы, когда поршень вталкивается обратно. На правом конце трубы находится купленный в продаже односторонний клапан. Этот клапан пропускает воздух в трубу, но не выпускает воздух из трубы.

На конце поршня самодельный односторонний клапан.

Самодельный односторонний клапан изготовлен с использованием резинового уплотнительного кольца, которое скользит вверх или вниз по поршню. В поршне просверлено отверстие и прикреплены два «стопа», поэтому уплотнительное кольцо не может пройти мимо них.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Когда поршень вдавливается в цилиндр, уплотнительное кольцо скользит назад, позволяя воздуху из цилиндра выходить через просверленное отверстие и выходить через полый поршень.

Когда поршень вытягивается из цилиндра, уплотнительное кольцо скользит к упору на конце поршня и блокирует попадание воздуха в просверленное отверстие. Правый конец поршня закрыт (трубка запаяна). Левый конец открыт, чтобы воздух мог выходить.

Все это станет легче понять, когда вы увидите, что части соединяются вместе на фотографиях ниже.

Первым делом нужно изготовить поршень.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Начнем с добавления упоров, которые удерживают уплотнительное кольцо от скольжения. Эти упоры сделаны из коротких отрезков тонкостенной трубы диаметром ¾ дюйма. Мы вырезаем прорези по длине тонкостенной настройки, чтобы ее можно было прижать к ½-дюймовой поршневой трубе.

Используя большое количество клея ПВХ, мы приклеиваем упоры к поршню, сжимая их на месте с помощью резиновых лент. Упоры должны быть на расстоянии около ¾ дюйма друг от друга.

В центре пространства между упорами сверлим отверстия в трубе ½ дюйма. Здесь вы видите, что мы просверлили три отверстия, расположенных примерно на одинаковом расстоянии вокруг трубы.

На фото ниже показаны несколько простых шагов, выполненных полностью.

Коммерческий односторонний клапан приклеен к трубе цилиндра диаметром 1 дюйм.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Убедитесь, что стрелка на клапане указывает на цилиндр.

Короткий отрезок трубы диаметром 1 дюйм приклеивается к другому концу промышленного одностороннего клапана, и к нему приклеиваются некоторые редукционные фитинги, так что на конце у нас остается заусенец для шланга. Мне показалось удобным использовать переходник под прямым углом, за которым следует серая труба с резьбой и серая заусенец для шланга, которая навинчивается на серую трубу. Обязательно зацементируйте все резьбовые детали, чтобы обеспечить герметичное уплотнение.

Мы также приклеили Т-образный фитинг диаметром ½ дюйма к дальнему левому концу поршневой трубы, чтобы он служил удобной ручкой.

Следующим шагом будет изготовление тонкого пластикового диска, закрывающего правый конец поршневой трубы.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Тонкий диск делаем, расплющивая небольшой кусок тонкостенной трубы ¾ дюйма, а затем вырезая из него круг.

Чтобы выровнять трубу, прорежьте в ней прорезь по длине, а затем нагрейте ее над плитой, чтобы пластик стал мягче.

Когда пластик мягкий, его можно сгладить, прижав его к термостойкой поверхности, такой как столешница из плитки или бетонный пол. Мы использовали плоскогубцы, но пальцы в кожаных перчатках (чтобы не обжечься) также помогут. Если положить дно стакана на пластик, он распрямится и одновременно охладится.

Нарисуйте круг на плоском пластике, обведя отрезок трубы диаметром ½ дюйма.

Вырежьте круг из пластика с помощью ножниц по металлу или другого прочного режущего инструмента.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Теперь приклейте диск на конец поршневой трубы. Будьте щедры с клеем.

Дайте клею высохнуть и снимите резинки.

Затем надеваем уплотнительное кольцо на упор на конце поршня и в пространство между упорами, где были просверлены отверстия. Мы добавляем большое количество вазелина, чтобы смазать уплотнительное кольцо и обеспечить герметичное уплотнение.

Теперь поршень можно поместить в цилиндр. Уплотнительное кольцо должно быть плотно прижато к цилиндру, но вазелин поможет смазать его, когда оно скользит внутрь.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Теперь шланг можно прикрепить к штуцеру шланга. Чтобы упростить задачу, поместите конец шланга в чашку с очень горячей водой на несколько минут, чтобы он смягчился. Теперь он легко надевается на зазубрину и очень плотно садится.

Ниже показан собранный насос, прикрепленный к вакуумметру из магазина автомобильных запчастей. Манометр показывает 23 дюйма ртутного столба, хотя при большем накачивании мы можем получить до 26 дюймов ртутного столба с помощью этого насоса.

Далее мы сделаем «колпак». Это банка, которую мы будем подключать к насосу с помощью шланга. Мы можем положить вещи в банку, а затем выкачать воздух из банки. Лучше всего подходят консервные банки, так как они выдерживают вакуум.

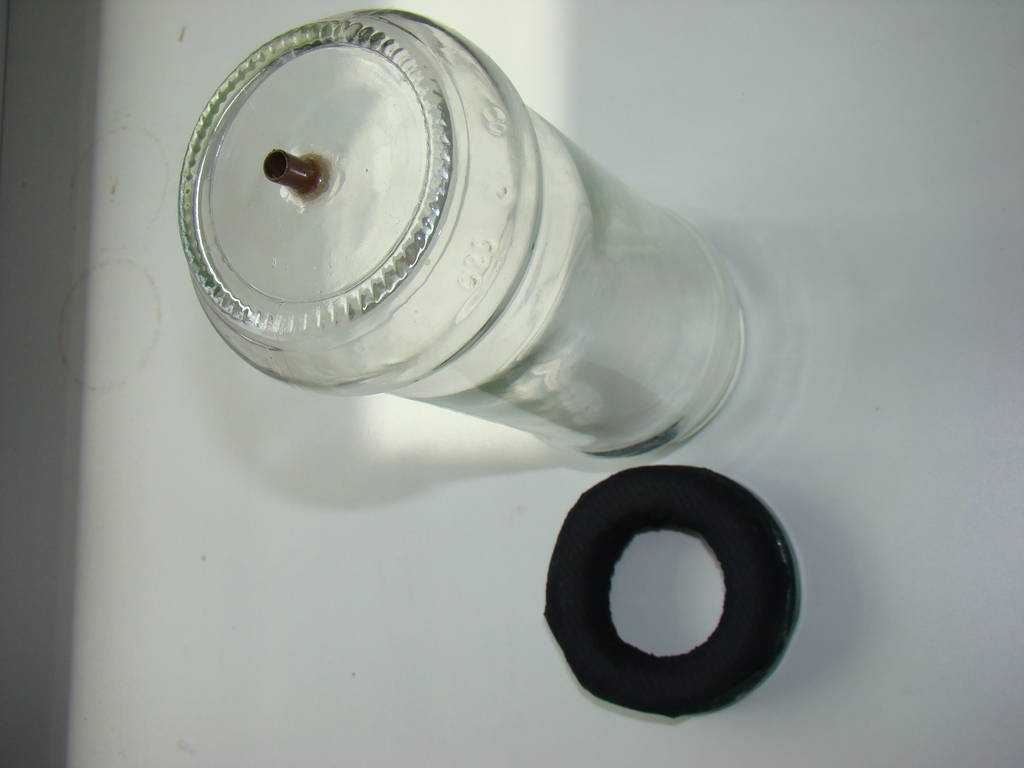

Чтобы сделать колпак, просверливаем отверстие в центре крышки банки и прикрепляем штуцер для шланга.Вакуумный насос самодельный: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
