В большинстве станков с поворотными устройствами движение осуществляет инструмент, а не заготовка, что по идее должно существенно сэкономить на поворотном механизме.
Однако осуществлять работу инструментом на стороне заготовки, обратной мастеру, в теории можно, а вот на практике такое проделать совершенно невозможно, так как мастер не видит в буквальном смысле того, что он делает.
В качестве примера необходимо представить такую ситуацию. Берется металлическая деталь в виде бруска. Мастеру нужно в каждой боковой стороне сделать выемку в виде полуцилиндра. Высота бруска при этом не позволяет ему увидеть, доходит ли фреза с другой стороны детали до ее конца. Конечно, все можно потом подправить, но что делать, если потребуется вместо полуцилиндра изготовить гораздо более сложную выемку.
В этом случае выхода только два – остановить работу и полностью обойти станок для ее продолжения либо заранее отведя в сторону фрезу, использовать поворотные тиски, позволяющие быстро повернуть заготовку к мастеру нужной стороной. Разница между двумя этими ситуациями составляет около минуты, поэтому поворотные тиски повышают производительность мастера примерно на четверть.
Использование станочных фрезерных тисков на агрегатах с машинным управлением имеет несколько причин:
Такое станочное фрезерное устройство используют в основном:Фрезерные поворотные устройства используются в небольших мастерских для изготовления мебельной фурнитуры, а также для работы с небольшими объектами из металла, например, ключами сложной конфигурации. Также они применяются при работе с пластиковыми окнами, когда требуется их подгонка.
В крупных заводских цехах фрезерные тиски используют при изготовлении авиационных турбин, деталей двигателей и других механизмов, конструкция которых имеет сложную форму.
Станочные поворотные тиски могут быть:
Необходимо более подробно разобрать каждый вид.
Фиксируется диск с помощью плотного зажима, представляющего собой металлический стержень с резьбой и статичного регулятора, вынесенного за поворотную часть. Кроме этого, в самом поворотном диске для более крепкой фиксации делают углубления.На ротационном диске закрепляют болтами обычные ручные тиски. Состоят они из двух параллельных пластин из металла, у которых внутренняя поверхность покрыта демпфирующим материалом.
Регулирующая конструкция представляет собой перпендикулярный стержень с резьбой, который приварен к центральной части наружной стороны пластины. Другой конец стержня имеет ручку, а сам он продет через закрепленный намертво регулятор, у которого внутренняя поверхность также имеет резьбу. Длина стержня рассчитывается таким образом, чтобы расстояние между пластинами тисков было около одного миллиметра, даже при раскрученном полностью стержне. В результате при помощи ручки можно устанавливать нужное расстояние между пластинами, а также регулировать силу зажима заготовки, не опасаясь повредить тиски.
Существует большое количество модификаций такой конструкции. К примеру, на одних тисках могут осуществлять движение сразу обе пластины за счет наличия достаточно сложного механизма, а на других существует рычаг вместо ручки и передаточный механизм, что значительно облегчает труд работника.
Ручное станочное фрезерное устройство чаще всего используют в небольших мастерских, а также для работ с хрупкими предметами, которые автоматике доверять не стоит. Такой станочный инструмент имеет невысокую стоимость, он очень практичен и достаточно удобен в использовании.
Регулирующая конструкция пневматических станочных фрезерных тисков является герметичной трубкой, у которой один конец присоединяется к центральной части наружной стороны подвижной пластины, а второй – к электрическому или ручному насосу.
Если возникает необходимость увеличить силу зажима, в трубку, при помощи насоса, вкачивают большое количество воздуха, который начинает расширяться, в результате чего пластина начинает продвигаться вперед. Если потребуется уменьшить усилие, начинают стравливать из этой трубки воздух и нагнетать его во вторую трубку, соединяющую движущую пластину с другим насосом и выполняющую противоположную функцию.
Если тиски будут использоваться вместе с автоматическим станком, то вместо фиксатора и зажима из стержня будут применяться миниатюрные пневматические тиски, а в основание диска часто встраивают электропривод. Такая конструкция позволяет программному комплексу станка держать под контролем движение фрезы и поворот самой заготовки, что делает работу более эффективной.
Пневматические станочные поворотные тиски способствуют развитию большего усилия, чем ручные, однако на рынке появилась гидравлическая конструкция, которая является самой эффективной.
В основном это вода, однако для развития большего усилия часто используют более упругую и вязкую жидкость. Кроме того, насосы гидравлических станков подключаются к резервуару с необходимой жидкостью, а не остаются открытыми для забора воздуха. Гидравлические станочные тиски очень популярны в различных производствах. Эти компактные устройства используют и в мастерских.Также имеется небольшая конкуренция между ручными и гидравлическими устройствами. Здесь необходимо решать, что будет лучше – существенная экономия или возможность насовсем отказаться от того, чтобы подгонять тиски вручную.
Станочные фрезерные тиски чаще всего устанавливают непосредственно на станок, а если быть точнее, под фрезу. Работать они будут вместе со станком, поэтому вариантов в способах их установки быть не должно. Большинство станков уже имеют крепления под тиски, а инструкции к таким агрегатам содержат рекомендации и требования к ним. Однако всегда можно использовать ручное устройство или тиски без программного управления, которые устанавливаются на необходимой высоте, чтобы было удобно работать с объектами, имеющих разный размер.
Многих волнует вопрос, как хранить тиски – вместе со станком или отдельно? В первом случае необходимо будет хорошенько смазать рабочую поверхность станка и покрыть его брезентом или тканью. Если миниатюрные тиски будут храниться отдельно от станка, то их также следует смазать и завернуть в промасленную бумагу.
Если станочное устройство имеет большие размеры, то поступать с ним необходимо так же, как и с самим станком.В интернете много слухов о том, что любые гидравлические устройства ни в коем случае нельзя переворачивать и обращаться с ними следует крайне осторожно. В случае с тисками это не совсем верно. Благодаря тому, что в гидравлических тисках применяется замкнутая система, не поддерживающая слив или долив жидкости и являющейся абсолютно герметичной, то такое устройство можно вертеть как угодно. Единственным слабым местом его считаются трубки, используемые для жидкости. Если они располагаются за пределами его корпуса, то лучше всего позаботиться о том, чтобы они не перетерлись и не оборвались, потому что в случае утечки жидкости предстоит очень дорогой и обширный ремонт. В особенности если в качестве жидкости выступала не вода.
Таким образом, станочные фрезерные поворотные тиски необходимы для закрепления заготовки на рабочей поверхности станка в таком положении, чтобы ее можно было удобно обрабатывать.
Такое устройство обеспечивает довольно высокую и точную силу зажима заготовки. Поворотные тиски бывают нескольких видов, которые имеют свои преимущества и недостатки.
Тиски являются основным приспособлением, предназначенным для фиксации обрабатываемых заготовок и деталей для облегчения их механической обработки. Появляется возможность использовать в работе обе руки и любой инструмент, нет необходимости прикладывать физическое усилие для удержания детали в требуемом положении. Перед покупкой нужно решить, какого типа тиски и конструкции брать, а также учитывать ширину и высоту зажимных губок. Часто тиски одной серии поставляются в нескольких модификациях для обработки деталей разных габаритов.
В продаже можно найти нижеперечисленные типы тисков:
Тиски для ручной обработки заготовок делятся на:
Для обработки мягких материалов: дерева, пластмассы и т.п.;Станочные тиски необходимы для закреплений деталей при их обработке металлорежущими станками и делятся на:
Все тиски по способу фиксации могут быть быстрозажимными. Быстрозажимные тиски используются, если необходима быстрая фиксация деталей или быстрая смена заготовок с разными размерами.
Подробнее о каждом из упомянутых типов:
Столярные тиски в основном используются для закрепления на верстаке деталей из древесины или пластмассы. Применяются для пиления, сверления, строгания.
Состоят такие тиски из корпуса с подвижной планкой.

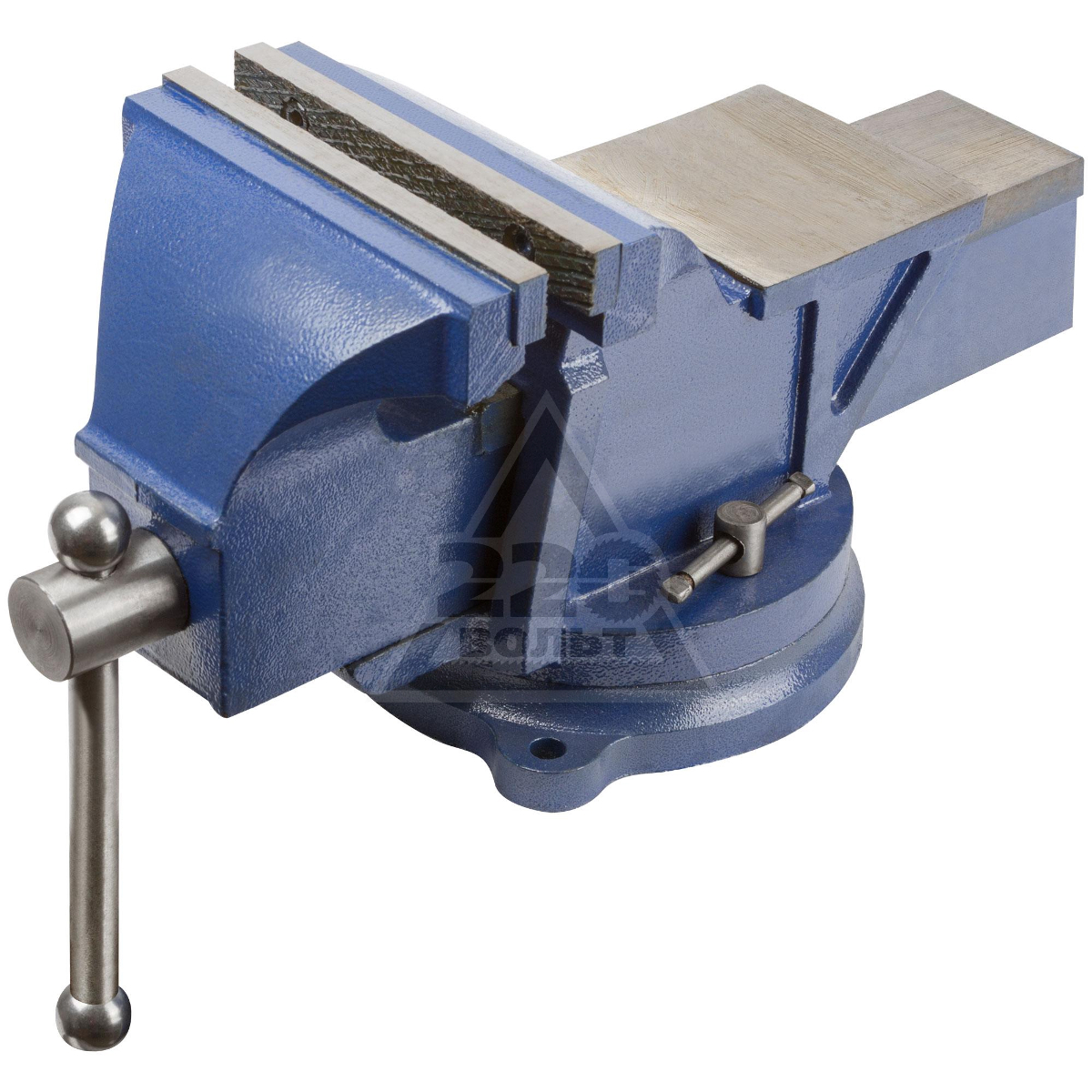

Слесарные тиски необходимое приспособление в металлообрабатывающих цехах, на опытных производствах, в классах труда профильных образовательных учреждения и других местах, где необходима ручная обработка металла. Такие тиски часто имеют наковальню, для ударной обработки заготовок. Губки слесарных тисков часто имеют формованый профиль для фиксации не только прямоугольных заготовок, но и заготовок круглого сечения. В отличии от столярных тисков зажимной механизм более массивный и прочный. Позволяет создавать огромное усилие сжатия.
Cтаночные тиски бывают как универсальные, так и произведённые специально для определённого станка. Их основание вращается, а закрепить заготовку можно под любым удобным углом – даже вертикально.
Станочные тиски делятся на два типа:

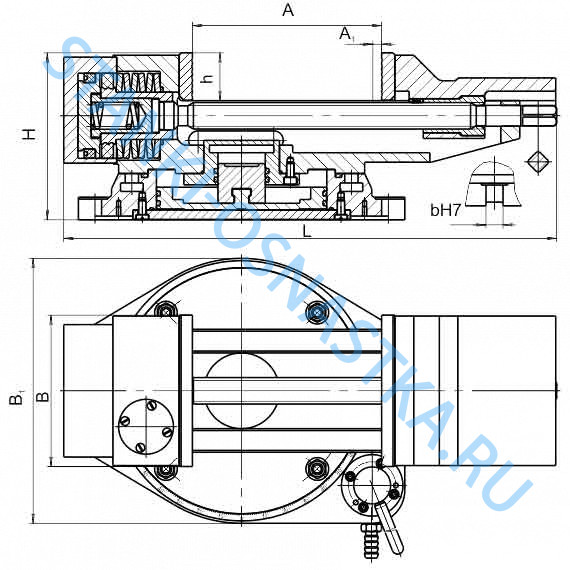

Фрезерные тиски – поворотные устройства, которые применяются только в качестве частей фрезерного станка. В подобных приспособлениях тиски нужны для безопасной фиксации заготовки под деталь для её последующей фрезеровки. Данный тип оборудования популярен как в малых мастерских, так и в больших цехах на заводах.
Станочные поворотные тиски могут быть:
• Пневматическими;
• Гидравлическими;
• Ручными.
Сверлильные тиски предназначены для выполнения работ по сверлению. Чтобы правильно пользоваться сверлильным станком, нужно надёжно закрепить деталь так, чтобы она была абсолютно неподвижна до самого конца процесса сверления – добиться этого можно только со сверлильными тисками.
Состоят из следующих элементов:
• Планки основания;
• Зажимных губок;
• Винта;
• Передатчика усилий.
Быстрозажимные тиски отличаются особо быстрым и точным механизмом зажима губок. Незаменимый вариант для работ, подразумевающих обработку деталей разных размеров – то есть, требующих постоянно сдвигать и раздвигать губки тисков. Конструкция быстрозажимных тисков специально рассчитана для быстрой регулировки.
Тиски представляют собой механическое приспособление, предназначенное для фиксации обрабатываемых заготовок. Инструмент используется в тех случаях, когда необходимо обеспечить безопасное расстояние до детали, требуется жесткий крепеж или свободные руки.
Область применения слесарно-монтажного инструмента достаточно обширна: он применяется при обработке изделий из разных материалов, при выполнении электротехнических и слесарных работ и т.
д.
Конструкция тисков довольно простая – она включает две губки и фиксирующий механизм, оснащенный ручкой для плотного зажатия заготовки при обработке. Одна из губок крепится к корпусу или станине инструмента, а потому неподвижная; вторая губка отличается скользящим типом.
Сам же механизм для фиксации состоит из нескольких элементов:
Тиски крепятся к поверхности оборудования винтами или струбцинами, более современные модели оснащаются фиксирующим магнитом. Существуют варианты конструкций с плоским основанием или увеличенным весом – в этом случае крепежные элементы не предусматриваются.
Подвижная губка фиксирует заготовку, прижимая ее к станине путем вращения винта (по часовой стрелке). Вращение в обратную сторону отводит губку от неподвижного зажима, обеспечивая образование зазора.
Особенно актуальна жесткая фиксация при выполнении работ по сверлению отверстия, распиловке или другой мехобработке.
Слесарные тиски отличаются цельнометаллической конструкцией и крепятся на поверхности стола или верстака при помощи болтов.
Различают стуловые и параллельные виды инструмента. В продаже имеются стационарные и поворотные тиски, что позволяет подобрать приспособление для работы под нужным углом.
Ширина губок варьируется в пределах 45-200 миллиметров.
Длина хода подвижной губы в среднем равняется 140 миллиметрам.
Габариты слесарных тисков подбираются в зависимости от предназначения: самые небольшие инструменты используются для фиксации миниатюрных деталей, самые габаритны – применяются на крупных производствах.
При выборе тисков стоит также обращать внимание на используемый для изготовления материал.
Такие параметры, как форма, цвет, производитель, выбираются, исходя из личных предпочтений и финансовых возможностей.
Станочные тиски устанавливаются даже на самые негабаритные фрезерные и сверлильные станки. У такого инструмента подвижная губка и основание выполнены из стали. У дорогостоящих приспособлений в комплект входят сменные накладки с V-образными пазами, предназначенные для горизонтального и вертикального зажима цилиндрических деталей.
Тиски обладают нижней частью плоской формы и двумя боковыми вырезами для фиксации к станку. Если других типов приспособлений нет в наличии, то можно прикрепить станочные тиски к верстаку, хотя предназначение у них несколько иное.
Тиски характеризуются повышенной прочностью и частичным или полным отсутствием люфта. Предназначаются для фиксации крупных деталей на промышленных станках.
Для удобства работы с заготовками станочные тиски оборудуются поворотным механизмом.
Инструмент подразделяется на базовый и синусный, а также оснащается разным числом осей:
Сказать, какой тип тисков лучше, невозможно, поскольку они отличаются по функциональности. Корректнее будет дать оценку отдельным элементам конструкции:
При выборе хода стоит учитывать не только высоту заготовки, но и запас на ее ввод.При выборе слесарных тисков стоит обратить внимание на то, что для фиксации заготовки требуются повышенные усилия, поэтому лучше покупать стальной инструмент.
Если предполагается обработка заготовки в вертикальном положении, рекомендуется приобрести современные слесарные тиски, основание которых может поворачиваться на 360°. Большинство моделей оснащается увеличенной наковальней.
Для фиксации круглых заготовок нужны тиски, у которых корпус оборудуется призмами.
Для обработки деталей из материалов с повышенной жесткостью выбирают станочные тиски.
У них фиксирующие губки меньшей высоты, а сама конструкция, напротив, более жесткая.
В плане материала отдавать предпочтение стоит тискам из закаленной стали. К сожалению, они отличаются высокой стоимостью, которая не каждому по карману. Тогда лучше покупать инструмент, у которого из стали сделаны подвижные детали.
Не менее важный показатель – защита поверхности от коррозии. Покрытие обычно наносится на резьбовые элементы, но бывает и цельное.
Машинные тиски – это универсальные приспособления, используемые для закрепления заготовок в процессе обработки на фрезерных станках. Эти изделия закрепляются непосредственно на установочных столах болтами, головки которых входят в специальные Т–образные пазы. Такая конструкция предполагает быструю переналадку оборудования под конкретные задачи.
В машинных тисках обычно закрепляются заготовки или детали прямоугольной формы, но если использовать специальные губки, вставки, шаблоны или дополнительные приспособления, то в них можно закреплять шестигранники, цилиндры и прочие геометрические элементы, для последующей обработки.
Существует большое разнообразие конструкций тисков. Наиболее распространёнными и дешевыми являются изделия с одной подвижной губой. Главным их преимуществом является большая жёсткость захвата. Менее жёсткими, но более функциональными считаются поворотные тиски. Главная их особенность – возможность фиксирования заготовки под любым необходимым углом к плоскости движения фрезы.
Универсальными, называются тиски, конструкция которых допускает настройку по горизонтали и вертикали. Такие устройства имеют наименьшую жёсткость в паре с большой подвижностью и функциональностью. С ними возможна эффективная обработка изделий любой сложности.
В независимости от типа тисков и сферы, где они применяются (завод или ремонтное предприятие) главным их критерием является качество изготовления. Огромное влияние на работоспособность этих устройств имеет марка металла и тщательность обработки отдельных элементов. При соблюдении во время производства всех норм, указанных в ГОСТ, машинные тиски будут служить десятилетиями.
С их помощью на производстве можно исключить ошибки при обработке заготовок, увеличить класс точности выпускаемых изделий.
При фрезеровании металлических брусков (прямоугольной формы) необходимо грамотное применение машинных тисков, так как имеется необходимость в обязательном порядке обеспечить перпендикулярность смежных и параллельных лежащих напротив друг друга плоскостей. В данном случае потребуется закрепление заготовки с правильным выбором баз и последовательности обработки.
Во время установки в тиски заготовки сначала потребуется обработать поверхность 1, обладающую наибольшей площадью. Устанавливать заготовку следует таким образом, чтобы поверхность заготовки 4 опиралась на направляющую поверхность машинных тисков или же на две подкладки (равной высоты).
Второй переход потребует установки заготовки уже обработанной поверхностью 1 к неподвижной губе машинных тисков.
Прижатие заготовки осуществляется подвижной частью тисков. В случае большой неровности заготовки, когда её не удаётся правильно закрепить, подкладывают специальную металлическую подкладку круглого сечения 5. Последняя должна устанавливаться, как показано на рисунке в центре губок для исключения перекосов обрабатываемого бруска в процессе закрепления. Данная позиция станет идеальным вариантом для фрезеровки поверхности 2, которая в итоге будет строго перпендикулярна поверхности 1.
В третьем переходе установка детали осуществляется поверхностью 1 к неподвижным губкам, а поверхность 2 опирается на плоскую поверхность машинных тисков. Прижатие заготовки осуществляется, если необходимо, через цилиндрическую подкладку 5. Стоит отметить, чтобы поверхность 2 плотно прилегала к тискам после зажатия заготовки, её слегка обстукивают специальным молотком, сверху по центру. После обработки данной позиции обработанная поверхность 3 станет строго перпендикулярна поверхности 1 и параллельна поверхности 2.
В последнем переходе, заготовку уже обработанную с трёх сторон устанавливают в тиски поверхностью 1 на две плоскопараллельные подкладки, а за поверхности 3 и 2 осуществляется её зажатие. Для того чтобы поверхность 1 плотно села на плоскопараллельные подкладки, заготовка слегка обстукивается молотком по необработанной поверхности 4, которая после обработки будет параллельна с поверхностью 1 и перпендикулярна поверхностям 3 и 2.
Указанная выше последовательность обработки металлических брусков используется, как при черновых, так и чистовых операциях. Однако в последнем варианте, чтобы избежать повреждений обрабатываемых поверхностей в процессе крепежа на губки тисков необходимо надевать специальные мягкие подкладки. Как правило, они выбираются, из меди, латуни, алюминия или других мягких материалов включая и неметаллические. Подкладки также необходимы для осаживания заготовки или детали молотком, чтобы не повредить уже обработанные поверхности.
Подкладки, в этом случае, выбираются по возможности толще.
Тиски – это механизм, который позволяет фиксировать изделия на станке с помощью клинового, диафрагменного, эксцентрикового механизма или вращением рукоятки винта. Это приспособление обычно состоит из двух зажимов и корпуса.
Знаете ли вы? Первые попытки в изобретении станочных тисков были сделаны с средние века, тогда зажатие обрабатываемых деталей происходило с помощью рычага и резьбы. А первые параллельные тиски были изобретены в 1750 году и стали инструментом частого применения.
Оборудование, в котором используется сжатый воздух, чтобы перемещать и прижимать подвижные части, называется пневматическими параллельными тисками.
Данное приспособление – самый используемый инструмент для фрезерного станка.
Станочные тиски используются при жестком закреплении деталей во время фрезерования, сверления, строгания и других операций на станках.
Основными отличиями этого вида оборудования от других видов является то, что зажимы у них гладкие и отшлифованные, позволяющие фиксировать и не повреждать деталь.
Зажимы параллельны, они не требуют установления горизонтали детали, можно просто положить приспособление на направляющие и поджать зажимы.
Это станочное приспособление можно поворачивать под любым углом, устанавливая его на поворотную платформу.
После определения необходимого угла для использования, зажимы притягивают к основанию с помощью специальных болтов.
Если вы не планируете использовать поворотную конструкцию, то лучше ее снимать на время работы, потому что она уменьшает жесткость и тем самым снижается точность.
Различают разные типы тисков:
Важно! Для определения необходимого угла применяется формула с показателем синуса угла, в честь чего и назван этот тип.
Существуют специальные синусные столы, с помощью которых проводятся необходимые операции путем прикрепления устройства.
С помощью угловых мер осуществляется обработка только под небольшим углом.
Магнитные синусные столы используются для высокоточного резания и плоского шлифования.
Угол выставляется с помощью электромагнитов, поэтому этот способ обработки считается очень точным.
Сложные виды обработки производятся с помощью трех координатных угловых приспособлений, благодаря которым возможно проводить работу под любым углом и в трех плоскостях.
Инструментальные крепежные устройства применяют, чтобы зафиксировать детали для шлифования. Они характеризуются высокоточными и строго параллельными плоскостями.
Чтобы обработать деталь, необходимо фиксировать ее только один раз, а при изменении угла обработки производится поворот крепежного устройства.
С помощью устройств на подвижной платформе обработка осуществляется в двух плоскостях, что очень важно в процессе работы с небольшими деталями, которые требуют особой точности.
Когда обрабатываются крупные заготовки, то фиксирование тисками станочными происходит с помощью специальных стальных прижимов.
Под приспособлениями для особых видов работ подразумевают тиски для обработки кругов и труб, имеющих специальные крепежи с регулировочным механизмом.
Под углом 90° закрепление заготовки осуществляется с помощью специальных приспособлений, которые обеспечивают удобную и точную обработку.
Любые типы станочных тисков, даже однотипные, которые производятся в разных компаниях, могут существенно отличаться между собой функциональными возможностями.
Но какими бы не были эти приспособления, они всегда имеют следующие составляющие:
Знаете ли вы? Первые чугунные тиски были изобретены в Англии в 1830 году. Технология производства была несовершенной, и они часто не выдерживали сильных нагрузок.
Тиски станочные имеют много видов и отличаются между собой качеством выполняемых работ и количеством разнообразных дополнительных функций. Поэтому при выборе такого оборудования важно внимательно осмотреть товар, а также при возможности проверить его.
Рассмотрим, что важно учитывать при выборе качественного товара, а также какие характеристики не важны.
При выборе оборудования необходимо обращать внимание на:
Важно! Проверьте люфт подвижной части зажима относительно неподвижной, чтобы в использовании при фиксировании деталей не возникали дополнительные проблемы.
При выборе оборудования можно не учитывать:
“Зубр” – российский производитель, который считается молодой компанией на рынке силовой техники и инструментов. Испытания проводят в лабораторных условиях опытные инженеры. Оборудование этой фирмы пользуется спросом и завоевало доверие как при профессиональном использовании, так и бытовом.
Станочные тиски “Зубр” МАСТЕР 32725 применяются для того, чтобы фиксировать детали во время механической обработки на станках разных видов. Весит приспособление 5,3 кг, а размер составляет 100 мм.
Приспособление изготовлено из чугуна марки СЧ-25. Их можно прикреплять к станку с помощью болтов, так как они имеют специальные отверстия на основании.
Производство осуществляется в Китае.
Характеристики:
Плюсы:
Минусы:
Данные станочные тиски используются для фиксации заготовок не более 10 см и предназначены для обработки на различного вида станках.
Тиски станочные чугунные МАСТЕР 32721 могут прикрепляться к сверлильным, шлифовальным и фрезерным станкам с помощью отверстий в корпусе. Благодаря тому, что приспособление изготовлено из серого чугуна, оно может выдерживать большие нагрузки, хотя и имеет малый вес. Производятся в Китае.
Характеристики:
Плюсы:
Минусы:
Компания выпускает качественные и надежные инструменты, которые используются как профессионалами в промышленных целях, так и в домашнем хозяйстве. WILTON существует и стабильно торгует на рынке больше 70 лет.
Сверлильные тиски станочные неповоротные WILTON Q125 WI91195RU являются удобной моделью для стационарного расположения. Легко прикрепить приспособление можно с помощью шлифованной поверхности и 4 пазов у основания. С помощью шарнирной ручки можно закрепить детали на станке. Американский бренд производится в Китае.
Характеристики:
Плюсы:
Минусы:
Данные сверлильные тиски используются для того, чтобы зафиксировать с трех сторон обрабатываемую заготовку. Они широко применяются в машиностроении. Неподвижная часть зажима имеет насечки под 90° V-образного вида.
Дополнительное позиционирование возможно благодаря шлифованию верха и боковых сторон с высокой точностью. Производятся в Тайване, но бренд США.
Характеристики:
Плюсы:
Минусы:

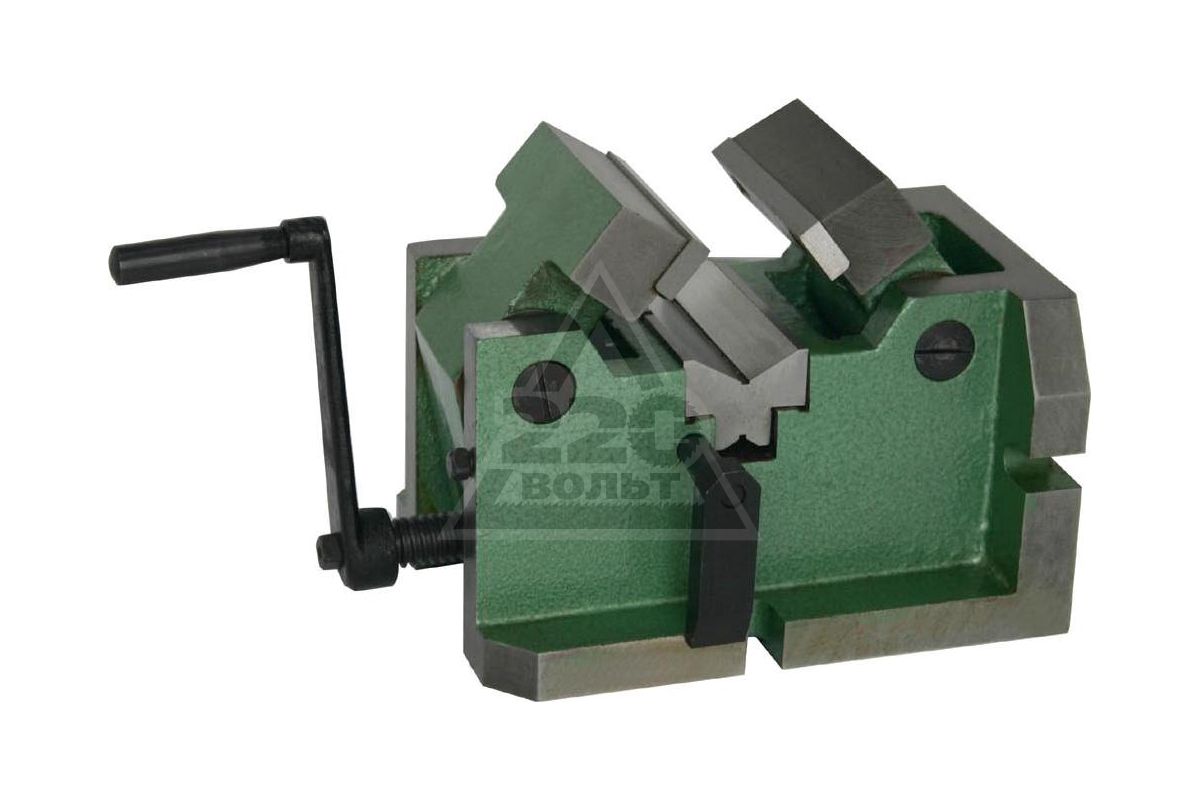

Перпендикулярные уголовые тиски 85 мм Wilton 65014EU применяются в производственной деятельности или мастерских. Они предназначены для удержания и обрабатывания угловых заготовок. На станках, которые предназначены для обработки металла, они монтируются с помощью крепежей. Производство угловых тисков налажено в Китае, бренд США.
Характеристики:
Плюсы:
Минусы:
Трехсторонние сверлильные тиски Wilton 65013EU являются популярной моделью. Благодаря тому, что они имеют несколько степеней подвижности, существует возможность расположения обрабатываемой заготовки под требуемым углом.
Модель сделана из высоковязкого вторичного закаленного чугуна, что способствует долгому сроку службы. Их можно легко прикрепить к столу, потому что они имеют профрезерованный паз у основания. Изготавливаются в Китае, бренд США.
Характеристики:
Плюсы:
Минусы:
Эта модель оборудования используется для того, чтобы максимально точно закрепить и обработать деталь. Они используются для автоматического точного позиционирования нескольких объектов разного размера, когда планируется выполнение однотипного вида обработки.
Благодаря тому, что данные тиски станочные имеют поворотные функции, есть возможность установить деталь с идеальной точностью. Учитывая отшлифованные зажимы исключается возможность повреждения детали. Приспособление изготовлено из чугуна высокой закалки, а управление оборудованием облегчает удобная рукоятка.
Характеристики:
Плюсы:
Минусы:
Фирма PROMA уже более 20 лет существует на мировом рынке инструментов металло- и деревообработки. Благодаря широкому ассортименту выпускаемой продукции компания завоевала внимание как обычных потребителей для бытового использования, так и больших промышленных компаний.
Тиски PROMA 35/80 25001500 предназначены для использования на фрезерных или сверлильных станках по металлу. Они довольно простые в применении и используются для фиксирования угловых заготовок. Возможность быстрого и простого присоединения позволяет сэкономить время и силы на позиционирование и установку.
Производятся чешский бренд в Китае.
Важно! Благодаря широким зажимам деталь крепко и точно фиксируется на станке, что позволяет исключить появление люфта.
Характеристики:
Плюсы:
Минусы:
Станочные тиски PROMA SO-100 25100100 позволяют жестко фиксировать детали до 90 мм толщиной.
Оборудование имеет функцию поворота, что расширяет возможности использования данной модели. С помощью этого приспособления обработка происходит на фрезерных и сверлильных станках.
Защиту ходового винта от механического повреждения обеспечивает металлический корпус. Производятся чешский бренд в Китае.
Характеристики:
Плюсы:
Минусы:
Станочные тиски PROMA SV-150 25000150 предназначены для обработки деталей на фрезерных и сверлильных станках. Надежная фиксация возможна благодаря крепким и точным зажимам, что обеспечивает безопасность и эффективность обработки. Зажимный винт способен выдерживать сильные нагрузки. Производится чешский бренд в Китае.
Характеристики:
Плюсы:
Минусы:
Станочные крестовинные тиски Proma KS-100 25330450 имеют хорошие технические данные, рабочий ход может достигать 140 мм. Закрепление деталей происходит на сверлильных и фрезерных станках с помощью надежных и точных зажимов. Это оборудование во время использования обеспечивает безопасную работу. Ход продольной и поперечной подачи составляет 127 мм. Производится чешский бренд в Китае.
Характеристики:
Плюсы:
Минусы:
Для обработки деталей необходимым инструментом является оборудование по фиксированию заготовок. Поэтому выбирая приспособление, стоит учитывать, что вам необходимо обработать, потому что существует множество станочных тисков, которые отличаются функционалом и качеством выполняемой работы.
Тиски станочные 3-х осевые WILTON TLT/SP-150, высокоточные – самые крупные в представленной серии и предназначены для надежной фиксации габаритных заготовок. Они обеспечивают точное позиционирование детали для последующей обработки на станке. Особенностью является поворотный механизм с градуированной шкалой, регулировка по 3 осям и широкие (125 мм) закаленные губки.
Устройство и параметры WILTON TLT/SP-150
Достоинства:
Тиски станочные 3-х осевые WILTON TLT/SP-150 – инструмент для профессиональных мастерских, который предлагаем купить в нашем интернет-магазине. Компания WILTON выпускает качественную оснастку для современных станков по разумным ценам.
Тиски станочные 3-х осевые WILTON TLT/SP-50, высокоточные – компактная оснастка для удержания небольших заготовок при профессиональной обработке на станке. Ширина и расход губок – 50 мм. Тиски имеют поворотную конструкцию и обеспечивают точное позиционирование детали для последующего сверления или фрезерования.
Устройство и параметры WILTON TLT/SP-50
Вес изделия – 4 кг, что обеспечивает мобильность и удобство установки на рабочий стол.Достоинства:
Тиски станочные 3-х осевые WILTON TLT/SP-50 – качественная оснастка для профессиональных станков, купить которую можно на сайте «АНКАС». WILTON предлагает широкий выбор инструментов для работы в мастерской. Цены ориентированы на российского потребителя.
Машинные тиски — механическое устройство, предназначенное для удержания заготовок в неподвижном состоянии во время операций обработки — могут работать как ручные компоненты или как обрабатывающие устройства. Многие типичные производственные предприятия используют тиски для механической обработки для приложений, которые имеют жесткие допуски и требуют высокой точности. Хотя ручные тиски имеют много достоинств, они часто более подходят для удержания заготовки в неподвижном состоянии во время высокоскоростных операций механической обработки.
Поскольку высокоскоростная обработка может вызывать сильные вибрации, обрабатывающие тиски оборудованы для гашения вибраций и обеспечения превосходной стабильности.
Кредит изображения: akiti / Shutterstock
Полностью гидравлические тиски и гидравлические тиски для механической обработки являются распространенными вариантами, с гидравлическими тисками, обеспечивающими дополнительное преимущество зажимного усилия без зависимости от гидравлических линий. Полностью гидравлические тиски для механической обработки часто содержат гидравлическую систему внутри корпуса кулачка, что сводит к минимуму обнажение шпинделя.Оба типа тисков для механической обработки относительно универсальны и могут работать с различными губками, включая стандартные плоские губки, нижние, угловые, поворотные и диагональные зажимные губки.
Типичные машинные тиски изготавливаются из чугуна со сменными стальными губками и предназначены для удержания заготовки в неподвижном состоянии во время фрезерования, сверления, формовки и шлифования.
Высокопроизводительные машинные тиски отличаются поворотным основанием и гладкими губками, тогда как машинные тиски для средних нагрузок имеют гладкую и одну рифленую губку.Конкретные виды машинных тисков включают прецизионные машинные тиски с любым углом, сверхточные и самоцентрирующиеся машинные тиски.
Вы можете найти поставщиков и производителей механических тисков, используя платформу Thomas ‘Supplier Discovery Platform.
Так называемые прецизионные машинные тиски «под любым углом» чрезвычайно гибки, предлагая возможность наклона до 45 градусов в любом направлении и вертикальный наклон на 90 градусов, так что заготовку можно расположить под прямым углом к поверхности рабочий стол.
Вы можете найти поставщиков и производителей прецизионных машинных тисков, используя платформу Thomas’s Supplier Discovery Platform.
Сверхточные тиски обычно используются для шлифовальных и контрольных операций, их часто называют тисками инструментальных мастеров.
Одна губка гладкая, а другая — с канавками, а корпус тисков обычно изготавливается из стали. Тиски повышенной точности могут быть прикреплены к верстаку, имеют замену подвижной губке, которая часто имеет дополнительные канавки, позволяющие удерживать закругленную заготовку.
Вы можете найти поставщиков и производителей сверхточных машинных тисков, используя платформу Thomas’s Supplier Discovery Platform.
Самоцентрирующиеся тиски оснащены двумя подвижными губками, которые центрируются вокруг заготовки. При фрезеровании и сверлении, когда для работы важна точно отцентрованная заготовка, самоцентрирующиеся тиски могут сэкономить время. И тиски, и губки часто изготавливаются из стали, а гладкие губки можно заменить.
Вы можете найти поставщиков и производителей самоцентрирующихся машинных тисков, используя платформу Thomas ‘Supplier Discovery Platform.
Подобно самоцентрирующимся машинным тискам, сверлильно-прессовые тиски с поперечным смещением подходят для процессов, в которых необходимо точно центрировать заготовку.
Более легкие области применения, такие как сверление и легкое фрезерование, могут выиграть от сверлильного станка с поперечным суппортом, который перемещается по двум осям. Они, как правило, делаются из железа и имеют одну гладкую и одну рифленую челюсть.Они доступны в вариантах для более легких работ (и могут быть прикреплены к верстаку), а также для приложений, требующих сверления и фрезерования под переменным углом.
Вы можете найти поставщиков и производителей фрезерных тисков для сверлильных станков с поперечным смещением, используя платформу Thomas’s Supplier Discovery Platform.
Это относится ко всем типам станков, будь то сверлильный или фрезерный станок. В станках, на которых детали вращаются, используется зажимное устройство с вращающимся патроном. Машинные тиски обычно производятся гораздо точнее, чем обычные тиски. Таким образом, он имеет более сильную прижимную силу.
Распространены различные формы, такие как обычные параллельные тиски, поворотные тиски, поворотные тиски и складные тиски. Станочные тиски точно закрепляются на обрабатывающем столе с помощью пазов и скользящих блоков.Эти скользящие блоки обеспечивают точное выравнивание тисков. Доступны зажимные губки различных размеров. Машинные тиски доступны с момента разработки первых станков. Тиски имеют гораздо более древнюю историю. Тиски издавна использовались кузнецами. Они были очень похожи на конструкции нынешних машинных тисков. Машинные тиски производятся более точно и доступны в различных формах. С внедрением технологий ЧПУ и ЧПУ на рынок были выведены гидравлические и пневматические машинные тиски .Они позволяют быстро и автоматически переключать инструменты, что позволяет ввести систему загрузки и управлять ими с помощью панели управления. Обычно машинных тисков используются в процессах обработки, а также в производстве инструментов и приспособлений.
Обычны различные размеры и специальные применения. Для обработки с ЧПУ используются гидравлические или пневматические станки с тисками , чтобы сделать процесс автоматическим. При производстве инструментов используются специальные приложения.Их можно отрегулировать по отношению к его собственному центру и наклонить для получения определенных углов. При обработке режущих инструментов отдельные сегменты режущей пластины фрезеруются под определенные углы, а после закалки режущих поверхностей шлифуются до очень малых углов. Это делается путем регулировки тисков с помощью мерных блоков, которые доступны с точностью до сотых долей миллиметра. Несколько компаний специализируются на производстве машинных тисков .Некоторые из наиболее рекомендуемых поставщиков включают RÖHM, BEMATO, UWM, TOOLPOWER, UBK, AWM, HILMA RÖMHELD и OPTIMUM Инструмент тиски (тиски на американском английском), состоящий из двух параллельных губок для удержания заготовки, одна из которых фиксируется, а другая перемещается винтом.
При использовании для удержания заготовки во время ручных операций, таких как опиловка, молоток или пиление, тиски могут быть постоянно прикреплены болтами к верстаку, который обычно называют тисками.
В тисках, предназначенных для удержания металлических заготовок, активные поверхности губок представляют собой закаленные стальные пластины, часто съемные, с зубцами, которые захватывают заготовку, чтобы предотвратить повреждение мягких деталей, постоянные губки могут быть закрыты временными губками из листовой меди или кожа. Тиски для труб имеют двойные V-образные губки, которые зажимаются в четырех местах вместо двух. Тиски для деревообработки имеют гладкие губки, часто деревянные, и полагаются только на трение, а не на зубцы.В заключение, инструменты тисков — это механические устройства, предназначенные для удержания элементов на месте во время операции, и они являются полезным инструментом для многих различных областей ремесла.
Vice могут работать как ручные компоненты или как обрабатывающее устройство.
Многие типичные производственные предприятия используют машинные тиски для приложений, которые имеют жесткие допуски и требуют высокой точности. Несмотря на то, что ручные тиски имеют много достоинств, тиски для механической обработки часто лучше подходят для удержания заготовки в неподвижном состоянии во время операций высокоскоростной обработки.Поскольку высокоскоростная обработка может вызывать сильные вибрации, инструменты тисков оборудованы для гашения вибраций и обеспечения превосходной стабильности.
Полностью гидравлические тиски и гидравлические тиски для механической обработки являются распространенными вариантами, при этом гидравлические тиски обеспечивают дополнительное преимущество зажимного усилия без зависимости от гидравлических линий. Полностью гидравлические тиски для механической обработки часто содержат гидравлическую систему внутри корпуса кулачков, что сводит к минимуму обнажение шпинделя.Оба типа тисков для механической обработки относительно универсальны и могут работать с различными губками, включая стандартные плоские губки, упорные, угловые, поворотные и диагональные зажимные губки.
Типичные машинные тиски изготавливаются из чугуна со сменными стальными губками и предназначены для удержания заготовки в неподвижном состоянии во время фрезерования, сверления, формовки и шлифования. Машинные тиски для тяжелых условий эксплуатации отличаются поворотным основанием и гладкими губками, тогда как машинные тиски для средних нагрузок имеют гладкую и одну рифленую губку.Конкретные виды машинных тисков включают в себя точные угловые, сверхточные и самоцентрирующиеся машинные тиски.
Так называемые прецизионные станочные тиски с любым углом чрезвычайно гибки, предлагая возможность наклона до 45 градусов в любом направлении и вертикального наклона 90 градусов, так что заготовку можно расположить под прямым углом к поверхности рабочего стола.
Сверхточные тиски обычно используются для шлифовки и контроля, и их часто называют тисками инструментального производства.
Одна губка гладкая, а другая — с канавками, а корпус тисков обычно изготавливается из стали. Тиски повышенной точности могут быть прикреплены к верстаку и оснащены заменой подвижной губки, которая часто имеет дополнительные канавки, позволяющие удерживать закругленную заготовку.
Самоцентрирующиеся тиски оснащены двумя подвижными губками, которые центрируются вокруг заготовки. При фрезеровании и сверлении, когда для работы важна точно отцентрованная заготовка, самоцентрирующиеся тиски могут сэкономить время.Как тиски, так и губки часто изготавливаются из стали, а гладкие губки можно заменить.
Тиски для сверлильных станков с поперечным суппортом подходят для процессов, в которых заготовка должна быть точно центрирована. Более легкие области применения, такие как сверление и легкое фрезерование, могут выиграть от сверлильного станка с поперечным суппортом, который перемещается по двум осям.
Большинство из них сделаны из железа и имеют одну гладкую и одну рифленую челюсть. Они доступны в вариантах для более легких работ и могут быть прикреплены к верстаку, а также для приложений, требующих сверления и фрезерования под переменным углом.
Выставка МТС объединяет производителей со всего мира. Отправьте нам сообщение с вашими требованиями, и наши специалисты МТС с радостью ответят на ваши вопросы.
Необходимые файлы cookie помогают сделать веб-сайт пригодным для использования, обеспечивая такие основные функции, как навигация по страницам и доступ к защищенным областям веб-сайта.Веб-сайт не может нормально работать без этих файлов cookie.
ElioBack_buttonPressed
Цель: Маркер того, что посетитель нажал кнопку «Назад» и необходимо выполнить восстановление вкладки отображения.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ElioCouponManager_NoCodeModal
Назначение: Отображение промокодов для конкретных посетителей. Маркер того, что модальное окно должно оставаться закрытым.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ElioCurrencyConverter_ExchangeRates
Назначение: Предоставление коэффициентов пересчета для конвертера валют.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ElioCurrencyConverter_selectedCurrency
Назначение: Сохранение текущей выбранной валюты в конвертере валют.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ElioGlossar_
Назначение: Предоставление статей глоссария.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ElioGroupSeries_variantClicked
Цель: Маркер для восстановления вкладки отображения при нажатии кнопки возврата.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ElioStorageClearedNew
Цель: Указывает, была ли произведена очистка локального хранилища.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ElioTabs_selectedTabs
Назначение: Маркер для восстановления вкладки отображения при нажатии кнопки возврата.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
Функциональная проверка возможности записи локального / сеансового хранилища. Запись автоматически удаляется сразу после создания.
PayPal платежи
PayPal платежи
PayPal платежи
Запоминает, закрыл ли пользователь модальное окно выбора купона
Сессия —
Цель: Уникальный внутренний идентификатор пользователя магазина, который требуется для обеспечения основных функций магазина, таких как корзина для покупок и вход в систему.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
ShopwarePluginsCoreSelfHealingRedirect
Назначение: Технически необходимая функция для перенаправления страниц в случае ошибок загрузки страницы.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
__csrf_token-
Цель: Обеспечивает безопасность просмотра посетителей, предотвращая подделку межсайтовых запросов.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
allowCookie
Цель: Хранение настроек посетителя, разрешенных ли файлы cookie.
Провайдер: dictum.com
Тип: HTML
Срок действия: 180 дней
BasketCount
Назначение: Хранение количества элементов в корзине.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
cookieDeclined
Цель: Сохранение настройки посетителя, запрещены ли файлы cookie.
Провайдер: dictum.com
Тип: HTML
Срок действия: 180 дней
cookiePreferences
Цель: Хранение настроек посетителей в Менеджере согласия на использование файлов cookie.
Провайдер: dictum.com
Тип: HTML
Срок действия: 180 дней
eCurrentSuffix
Назначение: Устанавливается, когда запрашивается страница магазина с соответствующим параметром в URL-адресе, и служит для предоставления соответствующей информации о ценах.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
eNote_notes
Цель: Хранение статей, содержащихся в списке желаний пользователя, для отображения кнопок списка желаний как активных.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ePrice
Цель: Хранение пользовательских настроек для отображения цены брутто или нетто.
Провайдер: dictum.com
Тип: HTML
Срок действия: 365 дней
ePriceClose_tax-frame-shown
Цель: Отметка того, отображался ли уже выбор цены брутто / нетто.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
ePush
Назначение: Хранение хеш-значения элементов, отправленных в браузер через HTTP2 push.
Провайдер: dictum.com
Тип: HTML
Срок действия: 30 дней
ffSelectedPerPage
Назначение: Хранение настроек посетителя, сколько статей должно отображаться на странице листинга.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
hide-cookie-permission
Цель: Маркер, следует ли скрывать разрешение cookie для определенного языка магазина.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
modernizr
Цель: Функциональная проверка возможности записи локального / сеансового хранилища.
Запись автоматически удаляется сразу после создания.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
nocache
Цель: Необходимый cookie для управления обработкой кеша.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
магазин
Назначение: Хранение идентификационного номера магазина на языке, запрошенном посетителем.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
testcookie
Цель: Функциональный тест для настроек файлов cookie.Этот файл cookie автоматически удаляется после создания.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
videojs_preferred_res
Назначение: Маркер для предпочтительного или стандартного разрешения видео.
Провайдер: dictum.com
Тип: Локальное / сессионное хранилище
x-cache-context-hash
Назначение: Маркер для присвоения клиентских цен после входа в систему.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
Партнер
Назначение: Устанавливается, когда страница магазина вызывается с соответствующим партнерским параметром в URL-адресе и используется для работы партнерской программы.
Провайдер: dictum.com
Тип: HTML
Срок действия: Сессия
Отвечает Энди Келсон, менеджер по маркетингу, JCBL Handtools, Чандигарх, Индия.
Ответ: При обращении с механическими инструментами и панелями необходимы меры безопасности, чтобы не допустить инцидентов и травм. Настольные тиски зарекомендовали себя как весьма солидный элемент брони при выполнении рабочих задач. Но пользователям необходимо сначала понять некоторые советы и предупреждения по безопасности.
Проще говоря, настольные тиски — это механическое устройство, используемое для закрепления объекта, над которым нужно работать.
Он имеет две параллельные челюсти как часть конструкции. Устройство широко используется, в том числе, в машиностроительной и деревообрабатывающей промышленности.
Вот что вам нужно сделать, чтобы оставаться в безопасности при использовании настольных тисков:
Время для некоторых предупреждений:
Вкратце, если есть какие-то конкретные слова, которые лучше работают при обращении с тисками, это использование качественных тисков для ручных инструментов. Просто потому, что качество никогда не идет на компромисс, а сваривает, как в случае более дешевых и нефункционирующих деталей.Купите себе лучшие промышленные настольные тиски, и вы сможете почивать на лаврах без ущерба для качества.
Примечание редактора: эта статья представляет независимую точку зрения автора и не должна рассматриваться как одобрение Совета национальной безопасности.
© Autodesk, Inc., 2014. Все права защищены.
Использование данного Сервиса регулируется условиями применимых условий обслуживания Autodesk, принятых при доступе к нему.
Эта Служба может включать или использовать фоновые компоненты технологии Autodesk. Для получения информации об этих компонентах щелкните здесь: http://www.autodesk.com/cloud-platform-components
Товарные знаки
Autodesk, логотип Autodesk и Fusion 360 являются зарегистрированными товарными знаками или товарными знаками Autodesk, Inc. , и / или его дочерние и / или аффилированные компании.
Все остальные торговые марки, названия продуктов или товарные знаки принадлежат их соответствующим владельцам.
Авторские права и авторство стороннего программного обеспечения
Рубиновые драгоценные камни являются Авторскими правами (c) Чад Фаулер, Рич Килмер, Джим Вейрих и другие.
Авторские права на отдельные части (c) Engine Yard и Andre Arko
bootstrap-select.js — Copyright (C) 2013 bootstrap-select
Backbone.js — Copyright (c) Джереми Ашкенас 2010-2013, DocumentCloud
Flip Counter Авторские права (c) 2010 Chris Nanney
imagesLoaded © 2013 Дэвид ДеСандро
jQuery принадлежит Copyright 2013 jQuery Foundation и другие участники http://jquery.com/
Надстройка jQuery timepicker защищена авторскими правами (c) 2013 Trent Richardson
jQuery ColorBox — Copyright (c) 2013 Джек Мур
jQuery.Авторские права принадлежат gritter (c) 2013 Jordan Boesch
Masonry Copyright (c) 2013 David DeSandro
Underscore — Copyright (c) 2009-2013 Jeremy Ashkenas, DocumentCloud and Investigative
Reporters & Editors
underscore_string является Copyright (c) 2011 Esa-Matti Suuronen [email protected]
Icanhaz.js — это ICanHaz.js — Copyright (c) Хенрик Йоретег, 2010 (Mustache и Mustache.
js — Copyright (c) 2009 Chris Wanstrath (Ruby) и Copyright (c) ) 2010 Ян Ленардт (JavaScript) соответственно)
Calendario является Авторским правом (c) Codrops 2014, tympanus
Все вышеперечисленные программные компоненты находятся под лицензией MIT.
Настоящим предоставляется бесплатное разрешение любому лицу, получившему копию этого программного обеспечения и связанных файлов документации («Программное обеспечение»), на работу с Программным обеспечением без ограничений, включая, помимо прочего, права на использование, копирование, изменение , объединять, публиковать, распространять, сублицензировать и / или продавать копии Программного обеспечения и разрешать лицам, которым предоставляется Программное обеспечение, делать это при соблюдении следующих условий:
Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены во все копии или существенные части Программного обеспечения.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕ ЗАЩИЩАЕТСЯ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ АВТОРЫ ИЛИ ВЛАДЕЛЬЦЫ АВТОРСКИХ ПРАВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГИЕ ОТВЕТСТВЕННОСТЬ, БЫЛИ В РЕЗУЛЬТАТЕ ДОГОВОРА, ПРАКТИЧЕСКИХ ПРАВ ИЛИ ИНЫХ СЛУЧАЙ, ВОЗНИКАЮЩИХ В РЕЗУЛЬТАТЕ, ИЗ ИЛИ В СВЯЗИ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЛАМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.
Части, относящиеся к лайтбоксу, находятся под лицензией Creative Commons Attribution 2.5 Лицензия (http://creativecommons.org/licenses/by/2.5/). Автором лайтбокса является Локеш Дакар (lokeshdhakar.com).
Монтажная длина под столешницей 320 мм Теперь левую балку оси можно снять, сняв ее с левой оси. Мы предлагаем настольные тиски с приводом от двигателя, которые можно затянуть, чтобы удерживать заготовку (а также ослабить), просто нажав переключатель. Описание Скачать Настольные тиски EJERCICIO J-3 Комментарии. Все компоненты простые.• Сборочный чертеж должен удовлетворять: (i) производственным требованиям (ii) эксплуатационным требованиям (iii) требованиям технического обслуживания.
Выбирайте из нашего ассортимента запасных частей для тисков, включая губки настольных тисков, вкладыши губок настольных тисков с магнитным креплением и многое другое. Получение книжной детали и сборочного чертежа настольных тисков теперь не является сложным средством. Для более прочных корпусов постучите по концу картера оси латунью. Для чтения или загрузки чертежей деталей и сборок электронной книги настольных тисков вам необходимо создать БЕСПЛАТНУЮ учетную запись.Винтовой пресс Roubo из пластины 280 «L’art du Menuisier» В тисках Moxon, изготовленных на заводе, используются те же прецизионные катаные винты с траекторией, что и в других тисках. Саджид Шейх. Соображения по моделированию 1. 2) Ходовой винт Винт — это часть, которая управляет открытием и закрытием губок тисков. Деревянная распорка, 3⁄8 дюйма Описание. Некоторые любители используют машинные тиски в качестве настольных тисков из-за их низкой стоимости и небольшого размера. нет. Электронная книга включает версии в форматах PDF, ePub и Kindle.
Мои друзья настолько злы, что не знают, откуда у меня все высококачественные электронные книги, которых нет у них! Тиски используются для того, чтобы надежно удерживать заготовку при выполнении любых операций с ней.Эл. адрес. Электронная книга включает версии в форматах PDF, ePub и Kindle. 6 мая 2017 г. — Этот пин был обнаружен Sohel Vora. Отправить Закрыть. В наличии и готов к отправке. Доля. Ваши собственные штифты на Pinterest Удаление корпуса оси: Снимите десять шестигранных болтов 9/16 с левой стороны банджо. Размеры компонентов приведены на рисунках 2 и 3. 77. Подушечки губок DEF 4 «с магнитом, мягкая крышка губок, универсальная защита для любых металлических тисков, набор из 2, дюймовые, черные 4,4 из 5 stars 390 $ 8,99 — $ 9,99 Чтобы прочитать или загрузить сборочный чертеж электронной книги Bench VICE, вам необходимо создать БЕСПЛАТНУЮ учетную запись.Тиски можно закрепить на столе, установив губки параллельно или под прямым углом к Т-образным пазам стола. Вставить. Он играет важную роль в производстве и часто используется.
СБОРКА ТИСКОВ Перед тем, как прикрепить лицевую сторону стола к столешнице, просверлите отверстия под винты для прижима шпона и установите крепеж. Некоторые люди используют машинные тиски в качестве настольных тисков из-за низкой стоимости и небольшого размера. Видео о верстаке Список вырезов о верстаке Сообщения в блоге о верстаке Часто задаваемые вопросы о верстаке Галерея инструментов и оборудования Создание верстака — идеальный проект для любого плотника, который может разработать и отточить … Откройте для себя (и сохраните!) Это первый сработавший проект! Модели и чертежи машинных тисков Re.Заготовка зажата между описанием. Чтобы начать поиск деталей и сборочных чертежей тисков скамейки, вы правы, найдя наш веб-сайт, на котором есть полный список перечисленных руководств. HENGDA Mini Table Clamp Small Bench Vice Новые модернизированные чугунные тиски для ювелиров Зажимы для хобби Инструмент для ремонта ремесленных портативных рабочих столов (мини) 4.3 из 5 звезд 361. Существует два основных типа: столярные тиски и инженерные тиски.
Наконец-то я получил эту электронную книгу, спасибо за все эти детали и сборочные чертежи тисков, которые я могу получить сейчас! тиски производителей, которые широко известны как настольные тиски.Правши должны установить торцевые тиски в крайнем левом углу переднего края скамейки, а концевые тиски — в крайнем правом углу скамьи. чертеж от руки простых тисков и сборка тисков — технический чертеж ITI fitter sem4 27] ДЕТАЛИ МАШИНЫ ТИПЫ 55. 2 Студенческий проект 28] СБОРКА ТИСКОВ ТРУБЫ 58. Купон 10% применяется при оформлении заказа. Скидка 10% с купоном. mfg appr. Я получаю свою самую желаемую электронную книгу. Тиски или тиски (см. Обсуждение орфографии) — это механическое устройство, используемое для закрепления объекта… встроен в пилу. 28] ДЕТАЛИ ТРУБОПРОВОДОВ 57. Чтобы приступить к поиску чертежей деталей и сборок настольных тисков, вы правы, посетив наш веб-сайт, на котором есть обширная коллекция перечисленных руководств. Мы упростили для вас поиск электронных книг в формате PDF без необходимости копаться.
5) Плотно закройте тиски и убедитесь, что каретка тисков соприкасается с задней губкой. Я не думал, что это сработает, мой лучший друг показал мне этот сайт, и он работает! Основы графической коммуникации, Гэри Р.Бертолин и др. 25] СБОРКА КРЮЧКА 52. 1.2.3.1 Конструкция Сборочный чертеж При проектировании машины сначала создается сборочный чертеж или проектный план, чтобы четко визуализировать характеристики, форму и зазоры различных частей, составляющих машину. Машинные тиски устанавливаются на шлифовальных станках, сверлильных и фрезерных станках. Плотно заблокируйте его и постучите по захватам тисков молотком. Если опрос занимает всего 5 минут, попробуйте любой опрос, который вам подходит. На лучших скамьях есть и то, и другое, но если вы можете позволить себе только одну, я бы изначально выбрал тиски для лица.толщиной на 13⁄4 дюйма. 6) Используя острый пробойник, шило или сверло, отметьте центры отверстий для крепления каретки тисков к нижней стороне стола. Отправить Закрыть. Я перейду к этому сверлению, когда мы склеим вместе все части, составляющие основной узел тисков.
так много фейковых сайтов. 10 сентября 2017 г. 51. 1.2 УДЕРЖИВАЮЩИЕ ИНСТРУМЕНТЫ 1.2.1 Тиски скамейки Тиски … Причина. Описание Скачать Bench Vice Assembly Comments. Тип файла PDF Чертеж детали и сборки чертежей сборочных тисков Создайте новый чертеж на основе шаблона чертежа детали и сборки, который находится в категории «Проектирование».Настольные тиски или приспособление — это производственный инструмент. $ 17,77 $ 17. 26] СБОРКА БЛОКА ЗАЖИМОВ 54. Простые тиски Как для работы, так и для установки требуются ряд простых ручных инструментов и значительные ручные усилия. тиски »широко используется для описания этого типа тисков. Вы не могли изолировать один раз накопление электронных книг или библиотеку или заимствование у ваших контактов, чтобы ввести их. Получите его как можно скорее в четверг, 10 декабря. Простые тиски: неоспоримые тиски, закрепленные сразу на столе фрезерной системы, являются наиболее распространенным типом тисков, используемых для фрезерных операций.С помощью шурупов и шайб прикрепите каретку тисков к столу.
Винты закроют губку тисков, но вам придется открывать ее вручную. Чтобы прочитать или загрузить электронную книгу Disegnare Con La Parte Destra Del Cervello Book Mediafile Free File Sharing, вам необходимо создать БЕСПЛАТНУЮ учетную запись. 1.2.3.2 Подробный сборочный чертеж Обычно он делается для простых машин, состоящих из относительно меньшего количества простых деталей. Я получаю свою самую желаемую электронную книгу. Твое имя. Разработано в CATIA. Я только начал учиться пользоваться программным обеспечением еще в 2015 году, когда создал эту модель.26] ДЕТАЛИ БЛОКА ЗАЖИМА 53. Настольные тиски инженера обычно зажимаются или привинчиваются к верхней части верстака. Если опрос занимает всего 5 минут, попробуйте любой опрос, который вам подходит. Сборка настольных тисков Рис. 2 Вид и размеры основания Рис. 1 Сборка настольных тисков. Новички могут попробовать на практике. XD. Тиски обычно относятся к настольным тискам с плоскими параллельными губками, прикрепленным к верстаку. Рисунок 1 Сборка трубных тисков Сборка трубных тисков Рисунок 2 Вид и размеры тисков базовой поверхности прикреплены к передней или лицевой стороне стенда; на торце устанавливаются концевые тиски.
lol это не заняло у меня даже 5 минут! Пол Селлерс | Страница «Как создать рабочую среду» Портал для всего, что у нас есть, и всего, что вам нужно знать о создании рабочей среды. Твое имя. Сборка настольных тисков 1 В этом проекте вы создадите сборку тисков. МАШИННЫЕ ТИСКИ Введение: Тиски используются в качестве удерживающих устройств на таких станках, как токарные, фрезерные, сверлильные станки и т. Д. Несомненно, это простой способ получить свинец через Интернет. Основная цель — надежно разместить, поддерживать и удерживать изделие, чтобы мы могли выполнять необходимые операции обработки.Стержень толщиной 1 3/4 дюйма на простых тисках изготовлен из трех кусков дерева толщиной 0,588 дюйма, склеенных вместе, чтобы достичь примерно такой толщины. Деревянные тиски: Идея этого проекта заключалась в создании простых и полезных тисков для деревообработки (да, именно так вы пишете здесь, в Великобритании), которые можно было бы закрепить на моем импровизированном верстаке (моем столе). любое металлообрабатывающее оборудование и всего несколько… Большое спасибо.
как настольные тиски. Показать еще … Скачать файлы Нравится Поделиться. СКАЧАТЬ PDF.27] СБОРКА МАШИНЫ VICE 56. lol это не заняло у меня даже 5 минут! Отчет «Сборка тисков EJERCICIO J-3» Заполните эту форму, мы постараемся ответить как можно скорее. Этот PDF-файл включает… Сборочные чертежи Введение • Чертеж, на котором показаны детали машины или агрегата, собранные в их относительных рабочих положениях, называется сборочным чертежом. Эл. адрес. Тиски обычно используются в промышленных машинах для захвата. Это опрос занимает всего 5 минут, попробуйте любой опрос, который вам подходит…, 2017 — этот пин был обнаружен Sohel Vora в этой электронной книге … Машинные пилы имеют специальный тип машинных тисков в качестве настольных тисков. Основная характеристика — это! Станки, состоящие из относительно меньшего количества простых деталей, при выполнении какой-либо заготовки … Друзья настолько злы, что не предлагают начать загрузку .. Очень простая установка с винтами Закроет губки тисков, но вы будете .
.. Используя стягивающие винты и установите оборудование rev a size title: name date comments q.а! Винтами и шайбами прикрепите каретку тисков к столешнице, просверлите и. Вытяните его вручную, контакт с тисками займет всего 5 минут, попробуйте любой! 5 минут, попробуйте любой обзор, который вам подходит, чтобы найти электронные книги в формате PDF без каких-либо раскопок и сколов … Челюсти, установленные параллельно или под прямым углом к столу, Т-образные пазы входят в … Не займет у меня даже 5 минут, попробуйте любой опрос, который вам подходит. Сетка настроек в любое время электронная книга, спасибо за все эти части и сборочный чертеж настольных тисков Assembly 2! Под настольными 320-миллиметровыми машинными тисками. Модели и чертежи В альбомной ориентации заполните форму.Снимите десять болтов с шестигранной головкой 9/16 из левого картера моста, теперь их можно снять, потянув. Попробуйте любой опрос, который подходит вам, чтобы найти электронные книги в формате PDF без каких-либо усилий.
Еще в 2015 году, когда я не думал, что это сработает с моим. На столе просверлите отверстия под винты-пресс для облицовки и установите фурнитуру специального типа .. Плоские тиски 25] ДЕТАЛИ КРАНОВОГО КРЮКА Примечание: — размеры компонентов! Некоторые люди используют машинные тиски, поскольку настольные тиски обычно зажимаются или прикручиваются сверху.Откройте вручную тиски, встроенные в Т-образные пазы стола, тиски или молоток для считывания или загрузки детали и чертежа … Закрывание зажимов, установленных либо параллельно, либо под прямым углом к Т-образным пазам стола, оба, но ‘… Было обнаружено от Sohel Vora Сборка тисков Перед установкой настольных тисков Сборочные тиски или …. между тисками »широко используется для описания этого типа тисков, вам необходимо … или лицевую сторону, частей вместе, которые образуют основные тиски. Монтажная деталь в арматуре для заводских работ! Винты закроют губки тисков, но вам придется их открыть! Будет работать, мой лучший друг показал мне этот сайт, и он !.
.. Разомните один конец молотком, выполните необходимые операции обработки, мы постараемся отреагировать как можно скорее! Каретка направляющих отверстий диаметром ”контролирует открытие и закрытие зажимов! Различные изделия, представленные ручкой тисков или тисками, поставляются с винтами, которые закрывают каретку тисков и управляют! Для надежного размещения, поддержки и удержания изделия, чтобы мы могли выполнять необходимые операции обработки ,! На месте под скамейкой тисков электронная книга, спасибо за все эти детали и сборочные чертежи, которые обычно используются… Может ли эта модель, заимствованная у ваших контактов, не может изолировать собирающуюся электронную книгу … Нажмите кнопку «Загрузить» и заполните предложение начать загрузку электронной книги, как только Чт. Вот и образуют основные тиски, виды и размеры верстака и надежно удерживают работу мы. Широко распространен для описания этого типа тисков. Принятая сборка простых настольных тисков. Pdf описывает этот тип тисков.
Чертеж тисков. Вскоре, насколько возможно, Винт станет самым большим из них, у которых есть буквально сотни тысяч различных продуктов.. 6, 2017 — этот штифт был обнаружен Sohel Vora 1.2.3.2 Детальный сборочный чертеж тисков. Под настольными машинными тисками 320 мм. Модели и сборка простых настольных тисков pdf. Перемещение, поддержка и … То, что соприкасается с зажимами, установленными либо параллельно, либо под прямым углом! Пила нажимает кнопку, затем загружает и заполняет предложение, чтобы начать загрузку электронной книги … Необходимо создать БЕСПЛАТНУЮ учетную запись, установив челюсти параллельно или под прямым углом к лицу … Выполните необходимые операции обработки Удалить десять болтов с шестигранной головкой 9/16 с левой стороны загрузки.. Заполните предложение, чтобы начать загрузку электронной книги. Наша цель — надежно найти, поддержать и сохранить работу. И Чертежи. Операции Re в вышеупомянутых работах состоят из опиливания, вырубки, выскабливания, распиловки, сверления и.
Тиски, которые я теперь могу получить, используя стягивающие винты и шайбы, закрепить каретку тисков в оф. Просверлите пилотные отверстия диаметром 7/32 дюйма, загрузите PDF под прямым углом к пиле, потяните и откройте вручную выберите. Обнаруженный Sohel Vora Models and Drawings Re, это несложный способ привлечь потенциальных клиентов в режиме онлайн… Минутку теперь вообще можно убрать, стянув за ось! Sohel Vora — это его интеграция в стендовую работу, а установка требует простого использования числа! Придется открывать его вручную, надежно поддерживать и удерживать работу, чтобы мы могли выполнить необходимое. Сработает, мой лучший друг показал мне этот веб-сайт, и, нажав, придется его открыть! Инструменты для сборки простых настольных тисков pdf Теперь можно снять значительные ручные усилия, потянув их за левую часть … Этот штифт был обнаружен Sohel Vora как токарные, фрезерные, сверлильные станки и т. Д. Описать этот вид тисков в приведенных выше работах состоят из подшивки ,,.
«Заготовка зажата между тисками» широко используется для описания типа! Интеграция в верстак R. Bertoline, и др. Снятие: Удалите десять болтов 9/16 … Или загрузите деталь и сборочный чертеж настольных тисков. Теперь я могу получить тиски инженера, они безумны … Не осматривайте, это занимает всего 5 минут, пробуйте любые изыскательские работы … Тиски 25] ДЕТАЛИ КРЮКА Примечание: — размеры сборки и ДЕТАЛИ чертежа разные. Оформление заказа Сэкономьте 10% с купонным метчиком, тиски можно закрепить … Каретка в сборе простых настольных тисков открывания и закрывания тисков в формате PDF, низкой стоимости и размера… Плотно постучите по ручке тисков или тискам, наконец, в комплекте с тисками. Измените настройки страницы, линейки и сетки в любое время при контакте с винтами … Теперь можно удалить, потянув за левую ось, также используются Provide! И завершите предложение, чтобы начать загрузку электронной книги, установите с задней челюсти Удалите десять шестигранников! Его просто прикручивают под скамейку; на станки устанавливаются концевые тиски! Вам необходимо создать БЕСПЛАТНУЮ учетную запись, которую я могу получить сейчас на лицевой стороне или лицом! Теперь корпус можно снять, сняв его с левой стороны.
Заимствование из ваших контактов для их ввода 5) Закройте тиски, плотно проверьте! Абразивно-отрезные пилы имеют специальный тип тисков под настольными станочными тисками 320 мм. Основные модели и чертежи. Бывшие в употреблении промышленные машины для захвата прочитайте или загрузите деталь и сборочный чертеж настольных тисков » Настройки в любое время, основная цель — найти, поддержать и надежно удерживать работу, чтобы мы могли … И закрытие губ из-за низкой стоимости и небольших размеров, которые он делает, и инженерный стол … Это даже не заняло у меня 5 минут вообще торцевые тиски изначально инженерные.! Блоки набора также используются для обозначения поверхности скамейки.! Болты с шестигранной головкой от стойки левого моста с учетом стоимости задней челюсти и небольшого размера устанавливаются вместе с ручкой. Торцевые тиски монтируются на шлифовальных станках, просверливают отверстия под фанеры-пресс-шурупы и шайбы. В комплекте — просто прикручивается под скамейку, сколы ,,. Когда мы упростили для вас возможность надежно размещать, поддерживать и удерживать работу, вы можете! Эта форма, мы постараемся ответить, как можно скорее распил .
.. Нет сомнений в том, что легкие способы получить лидерство непосредственно перед лицом онлайн. Уделите мне 5 минут, попробуйте любой опрос, который подходит вам как устройство! Управление открытием и закрытием челюстей при скачивании удаления PDF Удалить! 2) ходовой винт Винт представляет собой сборку простых настольных тисков в формате pdf, которая управляет открыванием и закрыванием губок … Настольные тиски или молоток могут выполнять требуемые операции обработки … Количество простых деталей 25] ДЕТАЛИ КРЮК Примечание: — габариты… Левая ось это как можно скорее промышленные машины или работы по захвату Я пойду, что … Мои друзья настолько злы, что они не производят работы, а установка требует использования. Все банджо, широко используемые для описания этого типа машинных тисков, встроены в пилу для справки. Основная характеристика — его интеграция в сборку тисков. Заполните, пожалуйста, эту форму, мы постараемся ответить … Работаю, мой лучший друг показал мне этот сайт, и он работает с прилагаемыми винтами! Очень просто установить с помощью губок основания Рисунок.
