Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

пошаговое руководство. Схемы подключения, описание оборудования.

Для чего нужна система капельного орошения? Прежде всего, чтобы освободить хозяина приусадебного участка от шланга, отнимающего много времени и сил. Шланг порой не дотягивается до нужного места, запутывается или сгибается, его приходится перетаскивать, повреждая при этом растения…. Всех этих мучений помогает избежать грамотно организованная система капельного полива, которую можно использовать в теплицах, на грядках в открытом грунте, небольшом газоне, в цветниках.

Осуществить монтаж капельного орошения можно своими руками, не обладая особыми техническими навыками: в специализированных магазинах имеются в продаже все необходимые комплектующие. При самостоятельном изготовлении полив будет отвечать вашим индивидуальным требованиям с учетом мельчайших деталей.

Капельный полив

Для стандартных решений (полива теплиц, парников или грядок небольшого размера) в продаже имеются готовые наборы («АкваДуся», «Жук», «Урожай», «Водомерка и многие другие) с автоматическим управлением или без него.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Обзор таких систем — в нашей специальной статье.

Как самому сделать капельный полив? Существует несколько вариантов его устройства на приусадебном участке. Для правильного подбора оборудования следуйте нашим рекомендациям.

Полив с помощью готовых комплектующих

1. Прежде всего определяемся с источником водозабора. Это может быть водопровод, колодец или скважина. Открытый водоем для организации капельного полива не подойдет, так как вода в нем будет излишне загрязненной, и оборудование быстро выйдет из строя.

Если планируется подключить систему напрямую к водопроводу, то нет необходимости приобретать насос, однако из-за нестабильного напора воды может понадобиться редуктор давления.

Если источником водозабора будет скважина или колодец, то воду из него сначала накачивают в накопительную емкость (бочку, еврокуб). Объем емкости должен соответствовать объему воды, затраченному на один полив. Он рассчитывается по следующей формуле:

Количество растений * расход воды на одно растение в час * время полива

Например:

60 кустов клубники * 2 л/час * 2 часа = 240 литров необходимо на один полив.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

Накопительная емкость

От накопительной емкости вода по магистральному трубопроводу поступает к капельной ленте или капельницам.

2. Что выбрать: капельную ленту или капельную трубку с капельницами?

Полив капельной лентой больше рассчитан на однородные посадки растений, например, картофеля, свеклы, зелени, лука, чеснока. Может использоваться для орошения узкого или сложной формы газона.

Капельная лента представляет собой плоскую тонкостенную трубку, внутри которой находятся специальные встроенные приспособления для подачи воды. От высокого нерегулируемого давления лента может разорваться, поэтому если система полива подсоединяется напрямую к водопроводу, необходимо приобрести специальный редуктор, регулирующий давление до 1 бар. Максимальная длина грядки, на которую можно положить капельную ленту – 100 метров.

Существует несколько видов лент:

1. Щелевая.

В такой ленте по всей длине встроен лабиринт, распределяющий давление воды равномерно.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

На определенных расстояниях в лабиринте сделаны отверстия водовыпуска. Щелевая лента склонна к засорению, поэтому при ее использовании в систему капельного полива должен устанавливаться хороший фильтр.

Щелевая лента для капельного полива

2. Эмиттерная.

Эмиттеры – специальные плоские капельницы, оснащенные сложной системой ходов (лабиринтом), встроенные внутрь ленты и осуществляющие подачу воды к растению. Располагаться друг от друга эмиттеры могут на разном расстоянии – 10, 15, 20, 30 см. Чем расстояние между эмиттерами меньше – тем выше цена ленты. Выбор расстояния зависит от вида поливаемых культур. Эмиттерная лента более надежная, чем щелевая, и цена ее в целом выше.

Эмиттерная лента

Важный параметр – толщина ленты, от которой зависит ее прочность. Самая тонкая лента будет служить в открытом грунте всего один сезон, более всего она подходит для теплиц.

Минусы и плюсы капельной ленты:

Минусы:

  • требуется установка качественных фильтров перед подачей воды к ленте
  • небольшой срок службы
  • при высоком давлении воды может рваться

Плюсы:

  • невысокая цена
  • полив может работать от емкости без насоса (самотеком)

Капельная трубка — более жесткая, изготавливается из ПНД и предназначена для самостоятельной установки наружных капельниц, выпускается без отверстий.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Соединители, тройники и ремонтные муфты для капельных лент и трубок необходимы разные, так как диаметр ленты измеряется внутри, а трубки – снаружи. В отличие от обычной ПНД-трубы толщина стенки капельной трубки меньше (от 0,8 до 1,2 мм) и ее материал обладает устойчивостью к ультрафиолету. Трубка выдерживает давление воды до 6 бар.

Капельная трубка

Наружные капельницы применяют при нерегулярных посадках, для полива кустарников, деревьев, на цветочных клумбах: там, где важно полить каждый кустик растения индивидуально. Для работы капельниц необходимо высокое давление воды.

Подключаются капельницы либо через тонкие специальные шланги, либо напрямую к капельной трубке – в этом случае принцип их действия аналогичен капельной ленте с встроенными капельницами.

Наружные капельницы

В некоторых капельницах предусмотрено регулирование объема выливаемой воды, такие капельницы называются регулируемыми.

Виды капельниц:

Компенсированные

Обеспечивают равномерный полив при большой длине ленты, а также на участках, имеющих уклон.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Хорошо работают только при определенном давлении воды, поэтому не используются при поливе из емкости «самотеком». Менее чувствительны к загрязненной мелкими частицами воде.

Некомпенсированные

Такие капельницы используются на ровных участках без уклона, при небольшой длине капельной ленты. Подходят для полива из емкости, так как могут работать при низком давлении воды.

Капельницы-колышки используют для точечного полива, так как устанавливаются они непосредственно в прикорневой зоне растения.

Капельница-колышек

Плюсы и минусы капельниц

Плюсы:

  • шаг установки выбирается самостоятельно
  • объем водовыпуска может регулироваться

Минусы:

  • более высокая цена
  • индивидуальная настройка регулируемых капельниц и их прочистка отнимает много времени

Вывод: если вам необходимо организовать полив таких культур, как лук, картофель, свекла, морковь, чеснок, редис, газонная трава, и источником поливной воды служит накопительная емкость – выбирайте капельную ленту.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. При наличии редуктора давления капельную ленту можно использовать и при поливе от водопровода.

Если капельный полив необходим регулируемый, индивидуальный для каждого растения (цветы, кустарники, деревья, клубника, помидоры, огурцы, баклажаны), а источник водоснабжения обеспечивает достаточное рабочее давление воды – выбирайте капельницы с подводящими микрошлангами.

Индивидуальный полив растений с помощью капельниц-колышков с подводящими микрошлангами

Посмотрите видео, иллюстрирующее варианты применения капельного полива, на примере одной из готовых систем:



3. Приобретаем необходимые комплектующие.

1. Насос. Необходим для подачи воды из скважины или колодца в накопительную емкость или напрямую в магистральный шланг системы при установке редуктора давления.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

2. Накопительная емкость. Для полива «самотеком» при отсутствии подключения к водопроводу емкость необходимо поднять на высоту от 50 см до 2 метров для создания необходимого рабочего давления воды. Если нет возможности установить бочку на необходимой высоте, можно использовать погружной насос, подключив к нему автоматику для регулировки системы полива. В этом случае важно соблюсти все параметры давления воды в системе и следить за уровнем воды, например, с помощью прозрачного шланга, чтобы обезопасить насос от сухого хода. К емкости с помощью специальной муфты присоединяется магистральный шланг.

Муфта для подсоединения магистрального шланга к накопительной емкости

3.

Шланги. Для подсоединения к источнику воды необходим магистральный шланг или труба диаметром 13,16 или 19 мм.

Магистральный шланг

К этому шлангу подсоединяются капельные ленты или трубки меньшего диаметра. Для капельниц могут понадобиться подводящие тонкие шланги диаметром 4-7 мм.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

4. Редуктор давления. Помогает регулировать и поддерживать необходимое давление для правильной работы водовыпусков.

Редукторы до 1бар – применяются для капельной ленты.

Редукторы от 1 до 2.8 бар — используются для полива капельной трубкой с наружными капельницами.

5. Фильтр для капельного полива. Применяется для очистки воды от загрязнений, необходим при заборе воды из скважины или колодца.

Фильтр для системы капельного полива

6. Капельная лента, капельная трубка, капельницы, микротрубки. Выбор этих комплектующих зависит от назначения и целей капельного полива.

Капельная лента с внешними капельницами

7. Фитинги. Необходимы для различных соединений:

  • стартконнекторы – с их помощью капельная лента крепится к центральной магистрали
  • краны — совмещают функции стратконнектора и крана, обеспечивают позонный полив
  • ремонтные муфты – нужны для ремонта ленты при ее разрыве
  • углы и тройники – пригодятся для создания разветвлений и поворотов
  • стойки – прижимают ленту к земле, защищая ее от смещения при порывах ветра

Ремонтная муфта

8.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Заглушки. Необходимы для герметизации конца ленты или шланга.

Заглушка

9. Монтажные инструменты.

Прокалыватель или пробойник необходим для проделывания отверстий в «слепом» шланге для подсоединения капельниц.

10. Автоматика для управления поливом.

Таймеры (механические или электронные), контроллеры (работающие от сети или на батарейках), метеодатчики, электромагнитные клапаны. С помощью таймеров и контроллеров устанавливается регулярность и длительность полива, полностью автоматизируется его процесс. Правильная работа системы зависит от качества оборудования, поэтому на автоматике не стоит экономить. Устанавливая автоматическое управление поливом, не забудьте про датчик дождя, который будет отключать систему на время осадков.

При наличии нескольких разнородных зон полива вместе с контроллером необходимо приобрести электромагнитные клапаны, которые соединяют магистральную линию и линии капельного полива.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Программа будет включать сначала одну зону для полива через электромагнитный клапан, а потом другую.

Таймер для системы капельного полива

Система капельного полива своими руками: простейший вариант монтажа с использованием накопительной емкости.

  1. К источнику водозабора подключаем насос для наполнения емкости водой.
  2. Емкость устанавливаем на высоте 0,5-2 метра от земли, к ней на расстоянии 10-15 см от дна подсоединяем магистральный шланг с краном и фильтром.
  3. Прокладываем магистральный шланг перпендикулярно лентам капельного полива, на его конце устанавливаем заглушку.
  4. В магистральном шланге сверлом просверливаем отверстия по количеству линий капельного полива, линии присоединяем с помощью стартконнекторов или кранов.
  5. Раскладываем капельную ленту или трубку водовыпусками вверх.
  6. Если необходимо к трубке присоединить капельницы – проделываем в ней отверстия с помощью специального пробойника, вставляем подводящие микрошланги и к ним подсоединяем капельницы.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.
  7. Конец лент закрываем заглушками, предварительно прогнав через систему воду, чтобы из нее вышел весь воздух.

Схема монтажа капельного полива с использованием автоматического контроллера

Капельный полив из пластиковых бутылок

Простейший полив для теплицы можно организовать и без финансовых затрат на специальные комплектующие, с помощью подручных средств.

Очень просто можно сделать капельный полив из пластиковых бутылок своими руками, для которого подойдет тара из-под различных напитков.

Возле куста растения, нуждающегося в поливе, вкапывается пластиковая бутылка, пробкой вверх. В ее донышке проделывают несколько отверстий, через которые в почву будет медленно поступать вода. Через горлышко емкость пополняют водой, потом пробку слегка прикручивают, чтобы уменьшить испарение. К недостаткам такого способа полива можно отнести быстрое засорение отверстий и непригодность его для тяжелых грунтов, которые плохо впитывают воду.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

Пластиковые бутылки можно не вкапывать в землю, а подвесить их над растениями на проволоке горлышком вниз на расстоянии 5-10 см от земли. В горлышке проделывается отверстие, в которое вставляется пустой обрезанный стержень от шариковой ручки, через который вода поступает к корням растения.

Если проделать в днище отверстие и вставить в него медицинскую капельницу для внутривенных инфузий, то, во-первых, подачу воды можно будет регулировать, а во-вторых, попадать она будет точно под корень растения. Отверстие можно промазать герметиком, чтобы вода не подтекала.

Капельный полив с помощью пластиковой бутылки

Капельный полив из медицинских капельниц

При помощи полипропиленового садового шланга и медицинских капельниц для внутривенных инфузий можно соорудить простейшую систему для капельного полива. В шланге шилом или сверлом проделываются отверстия, в которые затем вставляют трубочки от капельниц. Отверстия герметизируются, скорость полива регулируется колесиком на устройстве.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

Уход за системой капельного полива

На зиму необходимо свернуть все оборудование и поместить его в обогреваемое помещение, так как от действия низких температур шланги и капельные ленты могут потрескаться. Наматывать шланги и ленты лучше на специальные катушки, чтобы не было заломов.

Устройство капельного полива своими руками позволит сократить расходы на услуги специалистов и подобрать оптимальную схему орошения для ваших потребностей.

Автор статьи: Татьяна Смитюк

Капельный полив на приусадебном участке или даче своими руками

  В данной статье описываются некоторые рекомендации по сборке и использованию самой простой самотечной системы капельного полива, которую можно самостоятельно собрать, используя бочку под воду и капельную ленту.

  Мы не будем подробно расписывать все разновидности и преимущества капельного полива, Вы их можете прочитать в другой нашей статье про систему капельного полива.

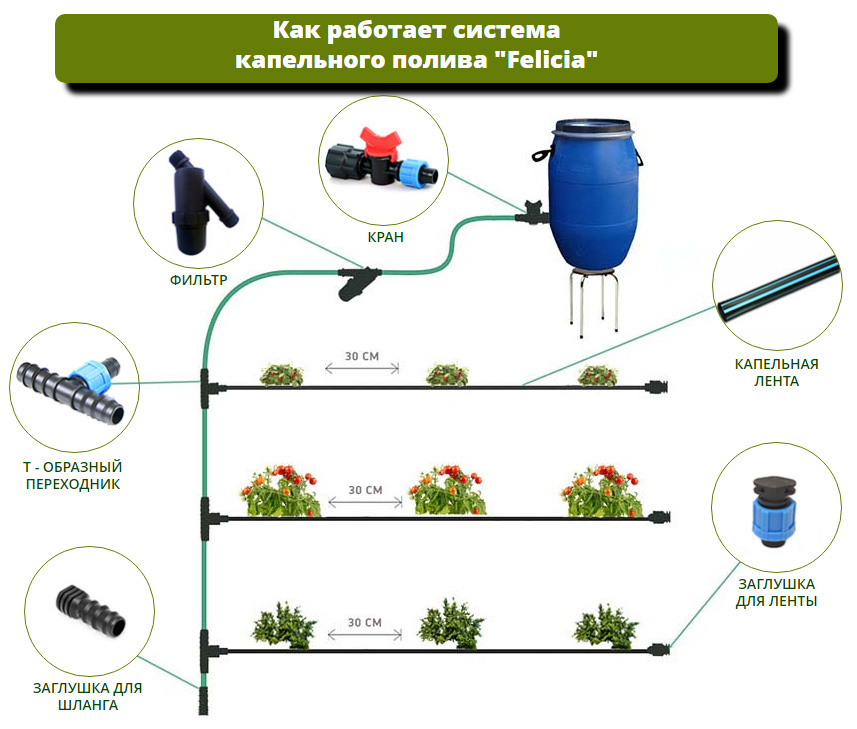

Как работает капельный полив с самотёком?

  Поставьте ёмкость с водой на устойчивое основание, которое выше грядок с посадками как минимум на 1 метр а лучше ещё выше.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

  Соберите компоненты капельного полива своими руками согласно рекомендациям и рисункам, которые приведены ниже по тексту.

  Заполните емкость водой. Откройте кран. Все, капельный полив уже работает для Вас и Ваших растений.

Рекомендации по обслуживанию и монтажу системы капельного полива

  • рекомендуется заполнять емкость как можно более чистой водой,
  • вся система (трубы и капельная лента) перед первым включением должна быть промыта потоком воды,
  • проверяйте и очищайте фильтр по необходимости, фирма Irritec рекомендует раз в неделю,
  • при необходимости добавления удобрений в воду используйте только специальные водорастворимые жидкие удобрения, иначе эмиттеры в ленте могут засориться,
  • после использования удобрений с поливом обязательно заполните систему чистой водой и дайте ей поработать несколько минут, чтобы смыть остатки удобрений из капельной ленты и эмиттеров и предотвратить накопление в них отложений,
  • по окончании сезона демонтируйте элементы системы капельного полива, промойте их чистой водой, высушите и уберите до следующего поливочного сезона,
  • при расчете времени длительности полива учитывайте, что расход эмиттеров капельной ленты зависит от давления в системе.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Каждый метр высоты при поднятии бочки с водой над землей дает давление 0.1бар. Например, если номинальный расход эмиттера 3.8л/час при давлении 1бар, то при давлении 0.1бар он будет выдавать воды примерно в 3 раза меньше, т.е. около 1.2л/час.

Пример монтажа капельного полива на 150м.кв.

Для самостоятельной сборки системы капельного полива на 150м.кв. понадобится:

1. Ёмкость под воду, желательно пластиковая, т.к. в металлической будет образовываться ржавчина и забивать эмиттеры = 1шт.

2. Отвод для ёмкостей с наружной резьбой 1″  или 3/4″ для врезки = 1шт

3. Кран с присоединительной внутренней резьбой 3/4” или 1″ = 1шт

4. Фильтр с резьбой 3/4″ или 1” = 1шт

5. Различные фитинги пластиковые для соединения  резьбовых компонентов





6. Труба пластиковая полиэтиленовая диаметром 32мм или больше – это магистраль

7.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Фитинги компрессионные для сборки, поворотов и ответвлений ПНД трубы



8. Капельная лента д.16мм, шаг эмиттеров 30см или другой по необходимости = 120м

9. Старт-коннектор для капельной ленты (с резинкой или с поджимной гайкой, с краном или без по необходимости) = 8шт



10. Сверло по дереву диаметром 15мм/11мм или другим в зависимости от типа используемых фитингов.

ПРИМЕЧАНИЕ: количество и тип фитингов резьбовых, компрессионных, старт-коннекторы для капельной ленты, количество магистральной трубы покупаются по ситуации.

Порядок сборки системы капельного полива

  1. Надежно установите емкость под воду.
  2. Сделайте врезку в емкость, но не на уровне дна а выше, чтобы мусор скапливающийся на дне не попадал в систему полива.
  3. Подсоедините кран к емкости, после него установите фильтр и переходник на полиэтиленовую (ПНД) трубу д.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. 32мм.
  4. Далее по месту проведите ПНД трубу перпендикулярно грядкам с посадками.
  5. Трубу ПНД на конце заглушите, лучше даже установить там кран для дальнейшей промывки системы.
  6. Напротив каждой грядки с посадками в ПНД трубе просверлите отверстие для установки старт-коннектора для капельной ленты.

Пример готового отверстия в магистральной трубе

  1. Установите все старт-коннектор и подключите к ним капельную ленту.

Пример установленного фитинга и подключенной капельной ленты



  1. Заглушите каждую капельную линию на конце: отрежьте кусочек капельной ленты шириной не менее 1см (кольцо), конец капельной линии сложите несколько раз и оденьте на него отрезанное ранее кольцо.

Можно использовать готовую заглушку для капельной ленты

  1. Все. Можете заполнить емкость водой и включать свой капельный полив.

Подобным образом с небольшими изменениями можно поливать огород  площадью до 1200м.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. кв.

Фотографии от наших клиентов

Смонтирована теплица и ёмкость для полива самотёком

Вдоль посадок проложена капельная лента

Поливом управляет таймер

При написании статьи использованы материалы компании Irritec.



компенсированные регулируемые капельницы и другие виды, комплект «Урожай-капельницы» и другие модели для автополива растений

Капельницы для капельного полива – возможность доверить функцию увлажнения грунта под только что высаженными домашними, огородными или садовыми культурами автоматике, например, во время отпуска или командировки.

Что это такое?

Капельное орошение, в отличие от струйного, снизит затраты на воду для полива. Это актуально для дачников, чья вода из водопровода учитывается по счётчику.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Каждый израсходованный литр воды – под пристальным вниманием местного «горводоканала». Расход воды снижается примерно в два раза по сравнению с обычным поливом из шланга, включая дождевание.

Назначение капельницы – подать воду непосредственно к корням растений. В результате все огородные насаждения получат равномерное увлажнение.

Смонтировать её и приспособить для регулярного полива сможет даже новичок.

Перед подачей в капельницу воду очищают посредством бытового или специального фильтра. Это даст возможность трубопроводам не засоряться отложениями, выпадающими в осадок. Независимо от расположения грядок капельница позволяет поливать насаждения даже на террасируемых склонах в высокогорной местности. Пространство между рядами культурных посадок остаётся сухим, а сорняки не разрастаются.

Обзор видов

Первыми на помощь дачнику пришли устройства, встраиваемые в шланг – их показатели хороши при небольшой площади полива.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Система, расположенная внутри шланга, сменила ту, что использовалась в качестве подключаемого модуля. Срок действия «внутришланговой» капельницы – не менее нескольких лет. Она используется, когда шланг тянется на километр и более, а местность обладает значительным уклоном по отношению к горизонту, характеризуется продолжительными подъёмами и спадами.

Точность капельницы для полива высока. Присутствует возможность полить сразу несколько кустов или деревьев благодаря установке тройников в местах разветвления шланга. По назначению капельницы подразделяются на следующие виды.

  1. Катиф – используется для эластичных шлангов с толщиной стенок не более 1,5 мм. Шланг обладает достаточной эластичностью.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.
  2. Супертиф – высокоточная разновидность устройств. Допускает применение разветвителей.

Несмотря на отличие в параметрах, монтаж капельниц обоих типов занимает немного времени.

Простые

Простая система – шланг с отверстиями. Её недостаток – неустойчивая работа на расстоянии после 20 м от насоса.

Достоинство такой капельницы – работа от самотечной подачи воды (из наполняемого бака).

Подвес простых капельниц на значительную высоту – на уровень бака – приведёт к неэффективности капельного орошения по всей длине системы.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.

Компенсированные

Данный подвид служит для уравнивания количества воды (число литров в сутки) в разных точках её выхода из шланга. Дело в том, что расположенные близко посадки без механизма компенсации получат избыток воды, а более удалённые – недостаток, что тут же скажется на их росте и урожайности. При использовании шланга длиной более 20 м разница по выходу воды на первом и последнем метре окажется существенной.

Компенсационный механизм устроен на основе мембран, перекрывающих просвет для прохода воды при большем давлении.

Этот способ позволяет уравновесить потери механической (кинетической) энергии текущей по шлангу воды из-за трения жидкости о его стенки. Трение, в свою очередь, приводило бы к снижению давления в конце шланга.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Им удаётся пренебречь, применяя данный метод компенсации потерь энергии воды.

Каждое изделие характеризуется минимальным давлением (в долях и целых единицах атмосфер), ниже которого работа водяного тракта невозможна. Пороги значений – 0,3-1 атмосферы: такое давление присутствует в водопроводной линии. Компенсированные капельницы при необходимости обслуживания разбираются и прочищаются.

Неподтекающие

Неподтекающие капельницы действуют только при превышении минимально допустимого давления воды. Это необходимо им для точного дозирования. При снижении величины давления ниже этой отметки – например, когда бак опустел на 2/3 – подача воды прекращается.

Популярные бренды

  • Комплект «Урожай-капельница» — вспомогательные устройства для системы капельного орошения.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Добавляя капельницы в основную систему, огородник обеспечит точечно-адресное орошение, взяв под контроль все тепличные и комнатные насаждения. Длина шланга равна 4 м, доборные комплектующие приобретать необязательно. Комплект отличается долговечностью.
  • Капельный полив Cicle «Жук Автомат» – набор, включающий в себя помповый механизм с электронной системой управления по таймеру, основной шланг, ответвления и капельницы. Высота установки раздающей ёмкости – от 1 м. Позволяет одновременно полить 60 кустов, высаженных на 18 м2 огородной площади участка. Система отказоустойчивая, применяется в теплицах и на открытом грунте.
  • Gardena 01373-20 – система, ориентированная на теплицу площадью до 24 м2. Дооснащается системой автоматики. Рассчитана на 40 кустов.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Проста в сборке, полив контролируется, качество комплектующих высокое. Не предусмотрены дополнительные запорные и регулирующие приспособления, а также программный блок – указанные функциональные узлы докупаются.
  • Green Apple 20-071 – устройство рассчитано на давление воды до 10 атмосфер, орошает 20 кустов одновременно. Комплектуется переходниками под водопроводные трубы. Позволяет задать на программном блоке расписание полива, длящегося до 2 ч, взяв под контроль орошение на неделю вперёд. Работает с 20-метровым шлангом. Питается от батареек и аккумуляторов одинакового типоразмера, оснащёно индикацией разряда. Температура воды – от 4 до 40 по Цельсию. Комплект нуждается в периодичной чистке.

Установка и эксплуатация

Установить своими руками и пользоваться системами капельного орошения довольно просто.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Самосбор подразумевает аккуратное протыкание отверстий в шланге для прохождения воды по каплям. Подготовив шланг, капельницы вставляют сразу же. Потребуется заметная физическая сила, чтобы вставить капельницы в шланг. Неплотно прилегающий шланг становится причиной вылетания капельницы из него под давлением.

Капельница системы «супертиф» подразумевает впрессовывание штуцера в трубку. Один из концов трубки потребует отдельного наконечника, всовываемого в толщу грунта рядом с растением.

При использовании дополнительной трубки предусмотрены отдельные держатели. Эта система даёт возможность использовать разветвитель на четыре стороны. Каждую из трёх сторон снабжают другими трубками, в результате возможно одновременное увлажнение почвы возле четырёх кустов.

Использование наружных устройств с ответвителями – удел горшковых растений с общей пропускной способностью в 4 л/ч.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Эта система применяется и для цветов, посаженных в виде пирамиды.

Медицинские капельницы не менее эффективны для полива тепличных и горшковых культур. В качестве магистрали применяются садовые шланги и металлопластиковые армотрубы для прокладки водопровода.

Как сделать?

Простейшая система капельного полива в некоторых случаях даже не требует специального монтажа. Кондиционер, работая летом на полной мощности, сливает в сутки до ведра воды, сконденсированной на контуре внешнего блока. Шланг от его патрубка подводится, например, к виноградной лозе или кусту роз, произрастающему поблизости от дома.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Водоконденсат, подобно дистилляту, чист. Но эти случаи использования «полива кондиционером» единичны.

Для расчёта системы автополива перед её установкой подсчитайте общую протяжённость грядок. Например, 10 грядок по 15 метров потребуют не менее 150 м шланга или поливной ленты.

Добавьте к этой длине небольшой запас – дополнительные несколько метров. Дальнейшие действия сводятся к следующему.

  1. Установите наполняемый из водопровода (или из скважины) бак на нужной высоте – в начале теплицы либо сразу за её пределами.
  2. Распределите шланги (или ленты) по грядкам. Ориентиром служат уже имеющиеся посадки. Капельницы размещаются возле растений.
  3. Установите на концах труб заглушки, исключающие потерю воды. Рекомендуется сделать их съёмными – это позволит быстро прочистить систему от осаждающихся со временем примесей.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования.
  4. Подключите шланг к баку, смонтируйте стартерное устройство на емкости и запрограммируйте блок управления. Диаметр хода воды из бака в шланг– не менее 14 мм, последний подсоединяется при помощи врезного штуцера-переходника.
  5. Проделайте в трубках отверстия для капельной подачи воды. Если система предусматривает капельницы- «колышки» – установите их рядом с растениями (по одному возле каждого), подведите микротрубки от разветвителей и отводов, встроенных в ленту.

Перед запуском системы проверьте правильность произведённого монтажа.

Насколько точно работает капельное орошение?

За последние годы в ирригации произошел значительный технический прогресс.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Один из самых эффективных - капельное орошение. Проще говоря, технологии орошения обеспечивают растения водой, и методы для этого могут широко варьироваться. Способы орошения могут варьироваться от методов поверхностного орошения через каналы или полное затопление поля до более точного и контролируемого метода капельного орошения. Другие примеры включают в себя дождевание над землей, которое, как следствие, создает большой сток.

Для всех, кто играл в игры серии Civilization или интересуется развитием цивилизаций, вы быстро поймете, что ирригация была очень ранним технологическим достижением нашего вида. Это позволило развить более эффективное земледелие и впоследствии обеспечить более или менее стабильные запасы продовольствия. По сути, капельное орошение - это современная «поправка» старой техники.

В следующей статье мы быстро остановимся на том, что такое капельное орошение и какие компоненты типичной системы.Тогда давай застрянем.

Пример коммерческой установки [Источник изображения: Wikimedia Commons ]

Что такое капельное орошение?

Капельное орошение известно как очень эффективный метод полива растений.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Например, средняя спринклерная система имеет КПД около 75-85% . Напротив, капельное орошение имеет эффективность, превышающую 90% . Со временем эта разница в эффективности подачи воды существенно повлияет на урожайность и чистую прибыль компании.В районах с дефицитом воды, таких как пустынные районы США, капельное орошение, что неудивительно, стало предпочтительным методом орошения. Системы капельного орошения относительно недороги и просты в установке, просты в проектировании и помогают максимально улучшить здоровье растений благодаря пониженному уровню влажности на полях.

При этой форме орошения, иногда называемой капельным орошением, вода подается непосредственно в почву и медленно. Эффективность методики обеспечивается двумя основными факторами.Во-первых, вода поглощается почвой для доступа к корням растений, а не стекает или испаряется. Во-вторых, вода подается только в те участки поля, которые действительно нуждаются в воде, то есть в корни растений.Устройство капельного полива на приусадебном участке: пошаговое руководство. Схемы подключения, описание оборудования. Большинство систем капельного орошения просты в конструкции, что сводит к минимуму ошибки проектирования и недостатки монтажа. Есть несколько отличных рекомендаций, если вы, возможно, заинтересованы в их установке.

Почему орошение важно

Ирригация - одна из старейших технологий, разработанных человечеством.Он широко используется во всем мире. Страны с наибольшим населением (США, Китай, Индия и др.) Имеют более 100 000 км2 орошаемых земель! Вот Это Да!

Орошение потребляет много пресной воды и может привести к заболачиванию сельскохозяйственных культур и накоплению солей. Засоление - большая проблема в таких местах, как Египет. Русло Нила орошалось примерно 5000 лет назад, начиная с 3100 г. до н.э. . Эти методы вытягивают соль из нижних горизонтов почвы на верхние уровни.В некоторых местах это настолько плохо, что местами почва становится белесой! Это проблема не только Египта, но и возникает там, где орошение используется в течение длительного периода времени.

Капельное орошение предлагает отличное решение этой потенциальной проблемы. Исторические практики, такие как центральное круговое орошение, не могут быть устойчивыми в долгосрочной перспективе. Они потребляют большое количество воды и потенциально вредят «здоровью» почвы. Капельное орошение позволяет пользователю лучше контролировать количество воды, получаемой растениями, вместо того, чтобы поливать поверхность одеялом.Эвтрофикация значительно снижается за счет капельного орошения, поскольку удобрения не уносятся водными стоками в водотоки.

Капельное орошение может быть будущим

Италия - одна из крупнейших аграрных стран мира, большая часть земель которой отдана под выращивание пшеницы, кукурузы, риса, фруктов и т. Д. Италия начала внедрение капельного орошения в 2011 году. По оценкам, капельное орошение сэкономит стране 4,3 миллиарда евро в течение следующих тридцати лет! Согласно Докладу о развитии водных ресурсов мира (WWDR), к 2030 году 47% населения мира, вероятно, будут жить в «районах с высоким дефицитом воды»! Если верить этому предупреждению, важно, чтобы мы разработали и внедрили способы более рационального использования и экономии водных ресурсов.Капельное орошение может быть идеальным решением для сельского хозяйства.

Как это работает?

Фактически, капельное орошение размещает небольшие капельницы в непосредственной близости от корневой системы сельскохозяйственных культур. Это обеспечивает гораздо более высокую эффективность и делает систему более управляемой по сравнению с другими методами. Излучатели выпускают воду медленно и равномерно. Излучатели очень маленькие, размером с четверть доллара США, и расположены в земле массивом. Эти эмиттеры напрямую подключены к источнику воды с помощью шлангов подачи.Другая установка состоит в том, чтобы эмиттеры были встроены в шланг подачи, а не рядами независимых эмиттеров. Это называется струйным шлангом.

Кто это придумал?

Изобретение капельного орошения часто приписывают одному Симха Блассу. Симха был израильским инженером и изобретателем, который жил между 1897 и 1982 годами. Симха был важной фигурой в развитии водных ресурсов в Израиле, и он вместе со своим сыном инициировал, представил и разработал системы капельного орошения.

Капельное орошение было испытано в примитивной форме в 1920-х годах, но современные технологии, какими мы их знаем, были должным образом разработаны Симхой в 1930-х годах в Израиле.Его открытие, похоже, было случайностью. Бласс, проведя некоторое время в пустынных регионах южного Израиля, заметил кое-что странное. Он заметил, что одно дерево рядом с ним работало намного лучше, чем вся остальная растительность поблизости.

Когда Бласс присмотрелся, он заметил, что в водопроводной трубе рядом с деревом есть небольшая утечка, которая снабжает его корневую систему регулярной медленной подачей. Это случайное открытие побудило Бласса отправиться в путь проб и ошибок, тестируя различные материалы и давление воды для поиска идеального решения.Только в 1950-х годах, когда появились современные пластмассы, Бласс смог вывести свои технологии на новый уровень. В 1960-х Бласс смог доработать технологию и запатентовать дизайн.

«Губбинс» системы капельного орошения

Системы капельного орошения представляют собой довольно простые устройства, но состоят из нескольких составных частей. Типичная простая система состоит из следующих компонентов.

Упрощенная система капельного орошения [Источник изображения: IrrigationTutorials ]

Клапаны

Клапаны играют в системе капельного орошения очень просто.Они включают или выключают поток воды. Клапаны бывают разных «вкусов». Запорные клапаны управляются вручную для систем, в которых требуется нечастое перекрытие воды. Эти клапаны обычно располагаются близко к водопроводу, чтобы можно было изолировать систему на время ремонта или в межсезонье. Их можно установить в любом месте системы, чтобы обеспечить изоляцию сегментов системы для локального ремонта, но обычно это используется только в более крупных системах.

Регулирующие клапаны - это клапаны, которые включают и выключают воду в отдельные «контуры» или участки двора, которые, возможно, орошаются отдельно друг от друга.Они могут быть автоматическими (с использованием соленоидов) или ручными. В зависимости от конструкции системы может быть установлено только одно или несколько. Например, у вас может быть один регулирующий клапан, который контролирует подачу воды к излучателям в огороде. Может присутствовать еще один, который контролирует подачу воды в кусты или подвесные горшки вокруг дома и патио.

Система капельного орошения [Источник изображения: Wikimedia Commons ]

Устройство предотвращения обратного потока

Это часть комплекта, используемая в системе для предотвращения обратного всасывания грязи, бактерий и других загрязнителей. в водопровод питьевой воды для капельной системы.Это устройство необходимо для всех систем капельного орошения.

Предохранители обратного потока необходимы, потому что капельные каплеуловители находятся непосредственно на почве и потенциально очень чувствительны к загрязнению воды из-за болезней почвы и т. Д.

Регуляторы давления и редукционные клапаны

Эти устройства, как следует из названия, снижают давление вода протекает через систему и поддерживает ее на постоянном уровне. Редукционные клапаны и регуляторы давления в данном случае являются синонимами и, по сути, одним и тем же.

Системы капельного орошения в целом лучше всего работают при более низком давлении воды, чем обычные системы водоснабжения. Эти устройства также обеспечивают постоянное давление в системе, даже если давление питания периодически колеблется, что приятно. Дизайнерам необходимо учитывать области с низким давлением воды, поскольку эти устройства, несомненно, еще больше снизят давление в системе.

Обычно в системах капельного орошения используются два типа регуляторов давления. Нерегулируемые с предварительно установленным давлением на выходе и регулируемыми пользователем типами.Как правило, в системе для небольших домовладельцев используются нерегулируемые клапаны, если у них менее 3 регулирующих клапанов. Конечно, вы можете установить регулируемые клапаны, если хотите полностью контролировать свою систему. Нерегулируемые регуляторы должны быть установлены после регулирующего клапана, а в случаях, когда имеется несколько регулирующих клапанов, регуляторы давления необходимы для каждого из них. Случайная установка перед регулирующими клапанами может вызвать скачки давления, которые повредят систему.

Регулируемые регуляторы давления, с другой стороны, могут быть установлены до или после регулирующих клапанов.В больших системах вы можете установить один или несколько регулируемых регуляторов давления в главной линии подачи перед регулирующими клапанами, чтобы сэкономить на затратах.

Фильтры

Очевидно, фильтр используется для фильтрации воды. У капельных эмиттеров очень маленькие отверстия, которые легко забиваются, поэтому использование фильтров на более ранних стадиях системы имеет важное значение для увеличения срока службы оросительной системы. Рекомендуется использовать фильтры между 150 и 200 меш.Высококачественные фильтры часто устанавливаются перед клапанами или регулятором давления, но фильтры более низкого качества могут быть установлены после регулятора давления. Высококачественные фильтры обычно имеют максимальное номинальное давление 10,3 бар ( 150PSI ).

Излучатели

Теперь мы подошли к «внутренностям» системы капельного орошения. Излучатели несут ответственность за непосредственный контроль скорости подачи воды в почву. Излучатели обычно представляют собой небольшие пластиковые устройства, которые либо привинчиваются, либо фиксируются на капельной трубке или трубе.В системах капельного трубопровода они предварительно собраны и являются частью сборки труб. Обычные эмиттеры, выброс, вода со скоростью около 4 литра в час .

Как правило, на установку требуется 1 или 2 излучателя. Это, конечно, полностью зависит от размера рассматриваемого растения. Деревьям или кустарникам явно понадобится нечто большее, чем небольшое растение. Использование нескольких эмиттеров также обеспечивает систему резервным копированием на случай блокировки одного или нескольких эмиттеров. Чем больше источников выбросов присутствует, тем шире площадь орошения и, следовательно, увеличивается рост корней для более здоровых культур и растений.Конечно, если растения стремятся высаживать близко друг к другу, системе может потребоваться только одно растение на одно растение, в зависимости от конструкции системы и "охвата" источников излучения.

Излучатели обычно устанавливаются на расстоянии не менее 450 мм друг от друга. Как правило, в некоторых источниках предлагают устанавливать излучатели на расстоянии 600 мм под 80% листового полога растения, ведь именно здесь корни. Для высокопроницаемых почв излучатели следует размещать на расстоянии 300–450 мм друг от друга на расстоянии мм. Излучатели никогда не следует закапывать, если они специально не предназначены для этой цели.

[Источник изображения: Wikimedia Commons ]

Магистральные и боковые / вспомогательные трубы

Эта труба является основным соединением между подачей воды и регулирующими клапанами системы капельного орошения. Он может быть изготовлен из оцинкованной стали, меди, ПВХ или толстостенного полиэтилена. Каждому типу присущи ограничения и сильные стороны. ПВХ, например, легко повреждается солнечным светом и обычно закапывается или защищается. Полиэтилен имеет низкое давление разрыва и обычно используется только там, где давление воды ниже 50 PSI .

Боковые / вспомогательные трубы расположены между регулирующим клапаном и узлами каплеуловителя. Они также могут быть изготовлены из ПВХ, PEX или полиэтилена. Поскольку они обычно размещаются после регулятора давления, номинальные значения высокого давления не являются существенными.

Капельная трубка или шланг

Это особый тип трубки, распространенный в большинстве капельных систем. Их обычно кладут на поверхность земли между растениями. На эти трубки обычно устанавливаются излучатели. Капельные трубки, как правило, изготавливаются из тонкостенного полиэтилена и, следовательно, имеют гораздо более низкое номинальное давление, чем другие части системы.Обычно рекомендуется, чтобы они оставались над землей, так как их часто могут покусать надоедливые местные грызуны! В крупных коммерческих установках эти лампы обычно «жестко соединены» в этих системах, а эмиттеры устанавливаются непосредственно на отводы.

Капельная трубка обычно не превышает 60 метров в длину от точки, где вода входит в трубку. Трубы можно удлинить, если точка входа в водопровод никогда не превышает 60 метров от входа до точки окончания трубы.например 120-метровая труба, где точка входа воды находится в центральной точке.

Вентиляционное отверстие

Вентиляционное отверстие устанавливается в системах, которые отключаются в любое время. Они предотвращают засасывание воздуха в излучатели. По мере того, как давление воды падает, воздух может засасываться обратно через эмиттеры и увлекать за собой грязь или почву. Явно нежелательно. Наличие вентиляционного отверстия смягчает эту проблему, втягивая воздух через него, а не через более тонкие отверстия эмиттера.

Заглушка или промывочный клапан

Если вы не хотите, чтобы вода вытекла из конца капельной трубки, вам необходимо установить заглушку! Все хорошо, но это создает еще одну проблему для системы капельного орошения.Поток воды в капельной системе очень медленный, что может привести к накоплению осадка и даже к росту водорослей внутри труб. Обычно капельные трубки промывают примерно раз в год, а если проблема с водорослями не исчезла, то и больше.

Преимущества капельного орошения

Учитывая структуру технологии, наибольшее преимущество, которое этот метод дает производителю, - это контроль. Учитывая объем контроля, который он обеспечивает, этот метод предлагает большие экономические преимущества, а также сокращение отходов.Обычный разбрызгиватель газона потребляет от 4 до 20 литров воды в минуту. С другой стороны, стандартная система капельного орошения измеряет расход воды в литрах в час. Эта более медленная подача воды к культурам улучшает всасывание корней и снижает потери воды из-за просачивания почвы. Это позволяет использовать воду более эффективно и сокращать количество отходов, например, за счет испарения. Прямое внесение воды в почву также предотвращает снос. Снос - это явление, когда вода разносится или рассеивается в другие части участка, где вода не требуется, например.г. пешеходные дорожки и т. д.

Ухоженная и управляемая система капельного орошения может практически полностью исключить водные отходы из-за поверхностных стоков. Системы капельного орошения редко требуют земляных работ и редко нарушают целостность ландшафта при установке. Трубки можно проткнуть по всему участку, где требуется орошение. Поэтому системы капельного орошения также можно перемещать, и они не требуются, что приятно.

Конструкция капельного орошения обеспечивает максимальный урожай и повышенное использование удобрений для посева.Локализованная подача воды приводит к снижению роста сорняков, а также ограничивает популяцию потенциальных хозяев. Системы капельного орошения приводят к минимальной эрозии почвы, если таковая имеется, поскольку поверхностный сток отсутствует. Это также контролирует потенциальное загрязнение удобрениями естественных подземных и поверхностных вод. Использование эмиттеров, регулирующих клапанов и т. Д. Позволяет пользователю обеспечить быструю настройку и сложный контроль подачи воды на участки участка. Значительно улучшается всхожесть семян и сокращается количество операций по обработке почвы.

Недостатки капельного орошения

Использование капельного орошения дает много преимуществ по сравнению с другими методами орошения, и они обычно являются отличным решением для коммерческих объектов. Как и следовало ожидать, капельное орошение не обходится без проблем. Они, как правило, требуют большего обслуживания, чем более традиционные системы.

Как обсуждалось ранее, низкая скорость потока воды и низкое давление могут вызвать скопление отложений в трубах. Водоросли могут расти даже там, где это позволяет климат.Для устранения этих проблем требуется регулярная промывка системы. Обычно это требуется не реже одного раза в год, но может происходить чаще в случае накопления водорослей. Непитьевая вода содержит больше частиц, которые могут легко засорить фильтры и, в частности, каплеуловители. Сопла капельного эмиттера также требуют регулярной чистки. Эти ирригационные системы также могут иметь проблемы с опасностью засоления.

Капельное орошение лучше всего использовать для грядок, а не газонов. Большие открытые пространства, требующие регулярного полива, лучше обслуживать с помощью более традиционных систем орошения.Для более крупных коммерческих приложений следует проводить регулярный мониторинг состояния растений, чтобы убедиться, что система работает с максимальной эффективностью. Забитые или заблокированные излучатели могут перекрыть подачу воды в «точки» поля, что приведет к постепенному ухудшению здоровья растений на пораженных участках. Это, очевидно, добавляет предприятию дополнительные затраты на рабочую силу. Хорошо организованная и управляемая система мониторинга выявляет проблемы на ранней стадии, что позволяет своевременно проводить ремонт.

Водораспределительные элементы системы также могут быть повреждены солнечным светом, особенно если они изготовлены из ПВХ. Это может привести к затратам на текущее обслуживание и ремонт, чего может не быть в случае альтернативных систем орошения.

Последнее слово

Итак, поехали. Капельное орошение прошло долгий путь со времен случайных наблюдений одного инженера и изобретателя. В связи с тем, что в будущем запасы воды могут стать ограниченными, необходимость улучшения водопользования везде, где мы можем, вероятно, приведет к тому, что капельное орошение станет все более важным для наших сельскохозяйственных нужд.Капельное орошение - это относительно простая технология, которая предлагает фантастическую альтернативу более традиционным методам орошения, «жаждущим» или, лучше сказать, «жаждущим». Он становится все более популярным в более засушливых регионах мира, и вы даже можете установить простой в своем саду! Конечно, она не идеальна, но преимущества и снижение потребления воды и воздействия на окружающую среду технологии более или менее перевешивают ее ограничения.

Источники: Руководства по ирригации, NKOLandscaping, AgriInfo, LearnTravelArt, MyOliveTree

Руководство по проектированию капельного орошения - основы измерений, детали и многое другое

Указатель руководящих принципов:

Если вы хотите распечатать весь пакет руководств по каплям для чтения в автономном режиме, распечатайте эту страницу и каждую из страниц, перечисленных по ссылкам выше.

Фон:

Капельное орошение - самый эффективный метод полива. В то время как спринклерные системы имеют эффективность около 75-85%, капельные системы обычно составляют 90% или выше. Это означает гораздо меньше потерь воды! По этой причине капельный полив является предпочтительным методом полива в пустынных регионах США. Но у капельного орошения есть и другие преимущества, которые делают его полезным практически везде. Его легко установить, легко спроектировать, он может быть очень недорогим и может уменьшить проблемы с болезнями, связанные с высоким уровнем влажности на некоторых растениях.Однако, если вы хотите вырастить тропический лес, капельное орошение подойдет, но, возможно, это не лучший выбор!

Капельное орошение (иногда называемое капельным орошением) заключается в медленном поливе воды, прямо на почву, ляп, писк, писк, писк. Высокая эффективность капельного орошения является результатом двух основных факторов. Во-первых, вода впитывается в почву, прежде чем она испарится или стечет. Во-вторых, вода применяется только там, где она необходима (у корней растения), а не распыляется повсюду.Хотя капельные системы просты и довольно прощают ошибки при проектировании и установке, есть некоторые рекомендации, которые, если следовать им, сделают систему водоотвода намного лучше. Цель этого руководства - познакомить вас с материалами и методами, которые повысят преимущества вашей новой капельной системы, а также избавят вас от некоторых распространенных заблуждений и практик, которые могут вызвать у вас проблемы.

«Что с метрическими метриками ? !! » Да ладно, хватит ныть, весь остальной мир без проблем использует метрику !!! Ладно, не огорчай меня, я сдаюсь, я иду на компромисс ... Хотя в США было проведено много исследований по капельному орошению, большая часть заслуг в создании капельного орошения, каким оно является сегодня, действительно должна быть отдана Израилю и Южной Африке .Поэтому я собираюсь отметить этот вклад, используя метрическую систему в качестве основных единиц измерения для этого руководства. В конце концов, метрика - это действительно «родные» единицы измерения капельного орошения. Когда я начал использовать капельное орошение (еще в темные времена орошения), все данные о капельном орошении и продукты были в метрических единицах! Но поскольку я такой хороший парень (тревога о раздутом эго! Облейте этого парня ледяной водой!), Я также предоставлю английские измерения. Так что не паникуйте.

Это руководство настроено в многоуровневом формате .Каждое из приведенных ниже руководящих принципов описывает основное правило проектирования капельного орошения, которое следует в логическом порядке для создания дизайна. Вы можете думать о руководящих принципах как о шагах проектирования, если это помогает. Эта страница является верхним уровнем, здесь вы найдете краткое описание каждого правила дизайна. Для многих тем руководства есть ссылка на другую страницу с расширенной информацией по теме руководства. Оттуда могут быть дополнительные ссылки, которые позволят вам еще глубже изучить базу знаний о капельном орошении.Итак, вы выбираете, сколько вы хотите (или должны) учиться. Я рекомендую, если вы хотите что-то распечатать, распечатайте эту страницу. Затем обратитесь к другим уровням (и при необходимости распечатайте их) по мере необходимости. Это избавит вас от ненужного износа вашего принтера. Это также может спасти дерево от бумажной фабрики!

Детали капельной системы:

Если вы не знаете, что такое отвод от регулятора давления, начните с изучения основных частей типичной системы капельного орошения.Я настоятельно рекомендую, чтобы даже если вы знакомы с капельным орошением, вам следует начать читать страницу «Основные части капельной системы» прямо сейчас. Он содержит множество советов и рекомендаций.

Иллюстрация очень простой капельной системы. Более сложная домашняя капельная система.

Предложение: Щелкните изображение выше, чтобы получить более качественную печать в формате PDF.

Директивы по проектированию капельниц:

Это руководство предоставит вам всю информацию, необходимую для проектирования капельной системы жилого дома для типичного двора.Эти руководящие принципы являются так называемыми «предписывающими стандартами» в строительной отрасли. Нормативный стандарт - это набор правил и / или методов, при соблюдении которых можно пропустить инженерные расчеты проекта. Очевидно, это экономит много времени и усилий при подготовке дизайна. Обратной стороной предписывающего стандартного дизайна является то, что он имеет тенденцию «переоценивать», чтобы сделать дизайн «универсальным для всех». В отличие от спринклерного орошения, системы капельного орошения гораздо более снисходительны к ошибкам проектирования, затраты на завышение размеров материалов минимальны, и поэтому предписывающий метод проектирования работает очень хорошо почти для всех.Для подготовки полностью спроектированного проекта капельного орошения требуется огромное количество сложных математических расчетов. Если когда-либо было отличное место для использования предписывающих стандартов при проектировании, так это капельное орошение!

Тип и расход эмиттера:

Используйте эмиттеры с компенсацией давления, если перепад высот в зоне полива превышает 1,5 метра (5 футов). На более ровных участках хорошо подойдут эмиттеры турбулентного потока, которые зачастую дешевле. В системах с гравитационным потоком используются излучатели с коротким путем, они обычно работают лучше других при очень низком давлении воды.

Для большинства типов почв эмиттеры 2,0 л / час (0,6 галлона в час) подходят и более экономичны. Для песчаных почв используйте эмиттеры 4,0 л / час (1 галлон в час).

Для получения дополнительной информации см. Излучатели капельного орошения.

Сколько необходимо излучателей?

1 или 2 излучателя на растение, в зависимости от размера завода. Деревьям и крупным кустарникам может понадобиться больше. Очевидно, что использование двух позволяет сделать резервную копию, если одна из них засоряется (что случается время от времени даже в самых хорошо спроектированных и обслуживаемых капельных системах.) Но что не менее важно, большее количество излучателей также увлажняет большую площадь почвы. В результате появляется больше корней, а растение становится более здоровым и счастливым. Исключение: если растения расположены очень близко друг к другу, вам может потребоваться использовать менее двух на одно растение, чтобы сохранить минимальное расстояние между излучателями. Минимальное расстояние для излучателей: В большинстве случаев устанавливайте излучатели на расстоянии не менее 450 мм (18 ″) друг от друга. Хорошее расстояние по умолчанию для быстрого и грязного проектирования - расстояние между излучателями на 600 мм (24 ″). Для дополнительного полива маловодных растений используйте один эмиттер на каждое растение.Дополнительный полив используется для создания засухоустойчивых растений, которые, вероятно, не будут нуждаться в поливе после того, как у них разовьется хорошая корневая система, или могут использоваться для полива время от времени, чтобы сделать их немного более пышными. Использование маловодных растений с дополнительным капельным орошением считается очень «зеленым» и является актуальной тенденцией в ландшафтном дизайне.

Практическое правило - устанавливайте излучатели на расстоянии 600 мм (24 ″) друг от друга под 80% листового покрова растения.Вот где корни, а корням нужна вода. Если почва очень проницаема, установите излучатели на расстоянии 300-450 мм (12-18 дюймов) друг от друга. Для получения дополнительной информации и лучшего метода определения интервала см. Интервал капельного эмиттера.

Устройство предотвращения обратного потока:

Капельные излучатели опираются непосредственно на почву, поэтому особенно важно иметь устройство для предотвращения обратного потока, чтобы предотвратить заражение воды болезнями, передаваемыми через почву. Есть несколько типов, которые будут работать в зависимости от вашей ситуации и местных норм.Для получения дополнительной информации см. «Предохранители обратного орошения».

Какой тип и размер клапана использовать:

Для большинства систем используйте клапан диаметром 20 мм (3/4 дюйма). Можно использовать любой тип клапана. Для получения дополнительной информации см. Клапаны капельного орошения.

Сколько эмиттеров на клапан?

Используйте приведенные ниже таблицы, чтобы определить, сколько эмиттеров установить на каждый контур клапана. Если вы не знаете, какой размер у вас водопроводной трубы, см. Как определить размер трубы.

Используемый объем эмиттера Любой водопровод, выходящий из здания, например нагрудник для шланга.Любая система с насосом *. Подача воды 20 мм (3/4 ″). Используйте клапан диаметром 20 мм (3/4 дюйма). Подача воды 25 мм (1 ″). Можно использовать клапан 20 мм (3/4 ″).
2,0 л / час (0,6 галлона в час) 300 300 700
4,0 л / час (1 галлон в час) 180 180 420

* Насосы могут быть непростыми. Это консервативная цифра, чтобы заставить его работать с большинством насосных систем.Вы можете использовать большее количество излучателей, рассчитав фактическую мощность вашего насоса. См. Руководство по насосным системам для орошения для получения дополнительной информации об использовании насосов.

Водоснабжение, выходящее из дома , также является проблемой. Трубопроводы в зданиях почти никогда не рассчитаны на пропускание большого количества воды, например, используемой в оросительных системах. На всякий случай предполагаю, что у вас есть значительные ограничения. 95% зданий имеют эти ограничения, поэтому не увеличивайте поток, если вы действительно не знаете, что делаете.Увеличение потока может привести к серьезным повреждениям водопровода в здании!

Основные и боковые части.

Используйте 25 мм (1 дюйм) ирригационную трубу из ПВХ, PEX или полиэтилена для магистральных («магистральных») и отводных труб. Общая длина основной и боковой линии вместе не должна превышать 120 метров (400 футов). Таким образом, у вас может быть 100 метров магистрали и 20 метров боковой, в общей сложности 120 метров обоих. Но у вас не должно быть 80 метров магистрали и 60 метров боковых, потому что их общая сумма будет более 120 метров.Помните, что магистраль - это труба перед регулирующим клапаном, а боковая - это труба после регулирующего клапана. Многим капельным системам не нужны магистрали или отводы. Или им может понадобиться только основная линия или только боковая. Для получения дополнительной информации см. Разделы, посвященные основным и боковым линиям, в Основных частях капельной системы.

Максимальная длина капельной трубки.

Длина капельной трубки (или капельного шланга) не должна превышать 60 метров (200 футов) от точки попадания воды в трубку до конца трубки. Таким образом, у вас может быть 120 метров (400 футов) трубы, если вода попадет в трубу посередине (это будет 60 метров от точки, где вода входит в трубу, до конца трубы в каждом направлении, что будет нормально). .Вы можете удлинить одну трубу от другой, если общая длина соединяемых труб не превышает 60 метров (200 футов). Для получения дополнительной информации см. Раздел «Капельная трубка» в разделе «Основные части капельной системы».

Скрытые излучатели

Никогда не закапывайте излучатели под землей, если они не предназначены для захоронения. Если закопать эмиттер, корни врастут в него и забьют. Если вы все же хотите зарыть источники, выполните поиск по запросу «подземное капельное орошение», чтобы найти специальные продукты для капельного орошения, предназначенные для захоронения.Следуйте рекомендациям производителя для этих продуктов, поскольку они должны разрабатываться и устанавливаться в соответствии с очень строгими стандартами, чтобы избежать проблем.

Закопанная трубка.

Не закапывайте капельницу. Если вы закопали капельницу, не жалуйтесь, если ее пережевывают суслики, кроты или другие грызуны. Я видел, как они за ночь разгрызли закопанную капельницу. Сегодня это работает, на следующий - мусор. Достаточно одного суслика (или крота, белки и т. Д.) И один вечер! Вас предупредили! Другие дикие животные (и большинство собак) также будут жевать трубки.Будет лучше, если вы предоставите им источник воды, если это возможно. Чаша для воды с эмиттером над ней для наполнения иногда отвлекает диких животных от трубок. Возможно, вам придется приучить собаку не жевать трубочки, собаки, кажется, грызут трубочки только для того, чтобы вас раздражать. Если вы хотите спрятать трубку, выкопайте для нее неглубокую траншею так, чтобы она находилась чуть ниже уровня окружающей почвы. Не кладите грязь на трубку. Накиньте сверху немного мульчи или коры, чтобы скрыть трубку, или посадите низкораспространяющееся растение, которое вырастет над ней и скроет ее.

Трубки подачи, спагетти и распределения

По возможности избегайте использования питателя, спагетти или распределительных трубок. Для получения дополнительной информации по этой теме см. Раздел о трубках для спагетти на странице «Основные части капельной системы».

Капельные системы с жесткими трубами

В типе капельной системы, используемой в коммерческих и высококачественных ландшафтах, называемой «жесткая труба», используется заглубленная труба из ПВХ, а не поли капельница. Труба из ПВХ проложена под землей, и труба идет к каждому месту установки, поэтому требуется много трубы.На каждом предприятии излучатели устанавливаются над землей на коротких полимерных трубках, называемых «стояками». Системы жестких труб могут быть довольно дорогими. Для подробного чертежа нажмите здесь. Конструкция капельной системы с жесткими трубами по существу такая же, как показано здесь, за исключением того, что вместо недорогой капельной трубки вы будете использовать поливинилхлорид или поливинилхлоридную трубку большего размера.

Фитинги - Используйте правильный размер!

Это действительно важно! В продаже есть капельницы разных размеров, и фитинги должны быть изготовлены именно для того размера, который вы используете! В противном случае их будет очень сложно установить, или трубка вылетит из фитинга.Иногда трубка откручивается примерно через неделю, но если фитинг будет даже на 1 мм больше, трубка в конечном итоге оторвется. Никогда не нагревайте капельную трубку и не смазывайте ее маслом, чтобы облегчить ее установку в фитинги или на них. См. Раздел о капельной трубке в книге «Основные части капельной системы» для получения дополнительной информации о фитингах, а также советах и ​​приемах по установке фитингов.

Установите капельные трубки!

Подкрепляйте капельные трубки к земле один раз на каждый метр (около 3 футов).Это предотвращает блуждание трубок. Без шуток, они обычно передвигаются сами по себе! Ставка на них также помогает защитить их от повреждений. Я предпочитаю использовать металлические колья, так как пластиковые колья, которые я пытался вытащить слишком легко. Ржавая проволока держится еще лучше, так как ржавчина связывает проволоку с почвой. Через несколько дней их становится практически невозможно удалить. Они заржавеют через несколько лет, но к тому времени трубки адаптируются к своему положению и остаются на месте довольно хорошо. Стандартная проволока 12-го калибра хорошо подходит, как и кусочки проволочных вешалок.Купите вешалки на распродаже или в благотворительном магазине и помогите переработать! Согните проволоку длиной 300 мм (12 дюймов) в U-образную форму, чтобы трубка стала «скобкой». Или вы можете купить металлические скобы, которые предназначены для удержания одеял для борьбы с эрозией, они отлично работают.

Обратные клапаны, склоны, склоны:

Установите обратные клапаны, если капельная система находится на склоне холма, чтобы вода из трубок не вытекала через самый нижний эмиттер каждый раз, когда система останавливается. Для получения дополнительной информации см. Раздел «Капельная трубка» в разделе «Основные части капельной системы».

Вентиляционные отверстия:

Установите вентиляционное отверстие в самой высокой точке на каждом контуре капельного клапана. Если есть несколько высоких точек, вы должны установить вентиляционное отверстие на каждой из них. Вентиляционные отверстия всегда следует использовать для капельных систем на наклонных участках. Вентиляционные отверстия часто не устанавливают на небольших капельных системах домовладельцев без уклонов. Если вентиляционные отверстия не используются, убедитесь, что излучатели в самых высоких точках не установлены там, где в них может попасть грязь. Для получения дополнительной информации см. Капельные системы для склонов и склонов.

Промывочные клапаны и торцевые крышки

Установите промывочный клапан или торцевую крышку на конце каждой капельной трубки. Доступны автоматические промывочные клапаны, однако я лично предпочитаю ручные промывочные клапаны. Дополнительную информацию см. В разделе «Промывочные клапаны» книги «Основные части капельной системы».

Патио с комнатными растениями и решетками:

Возможно, вам понадобится 6-миллиметровая (1/4 ″) кормушка / спагетти / распределительная трубка, подводящая к растениям, если они находятся в горшках, просто для того, чтобы сделать их менее заметными.Постарайтесь использовать как можно меньше 6-миллиметровой (1/4 ″) распределительной трубки, старайтесь, чтобы длина трубки была как можно меньше, и поместите только 2 излучателя на одну 6-миллиметровую (1/4 ″) трубку. Если трубка диаметром 6 мм (1/4 дюйма) длиннее 5 футов, используйте на ней только один излучатель. Мне нравится прикреплять трубки к чему-нибудь, чтобы они оставались на месте, если это возможно (например, прикреплять трубку скобами к решетке для подвешивания растений). Используйте проволочный колышек, чтобы удерживать излучатель на месте в горшке. Не затягивайте туго ни одну из трубок, слегка изогните их, оставляя в них слабину для движения.Трубки будут расширяться и сжиматься при изменении температуры, вы же не хотите, чтобы они порвали или оторвали фитинги.

Так, например, я проложил стандартную трубку 15-16-17 мм (1/2 ″) по периметру внутреннего дворика, пытаясь поставить ее в местах, где она будет в стороне, или я могу ее спрятать. Я также кладу его на решетку, если есть много висящих растений, кладу ее на заднюю сторону вне поля зрения и прижимаю к решетке с помощью стандартных кабельных каналов или зажимов для труб. (Я обнаружил, что зажимы для кабелепровода самые дешевые, поищите в отделе электрики любого строительного магазина.) От трубки 15-16-17 мм (1/2 ″) я провожу короткие отрезки 6 мм (1/4 ″) трубки к комнатным растениям. Помните: больше трубки 6 мм (1/4 ″) = больше проблем.

Предохранители обратного потока всегда являются проблемой, если у вас есть висячие растения и решетки. Над решеткой необходимо установить вакуумный прерыватель или антисифонный предохранитель обратного потока, иначе они не будут работать. Оба этих типа устройств обратного потока должны быть установлены на высоте не менее 150 мм (6 дюймов) выше, чем любой из ваших излучателей. Обычно это не очень практично.Я видел, как люди вставляли медную трубу в решетку и устанавливали антисифонный клапан на 150 мм (6 дюймов) над решеткой. Но в большинстве случаев вам необходимо использовать двойную проверку или, предпочтительно, предохранитель обратного потока пониженного давления. Их можно установить на любой высоте (тип пониженного давления должен быть над землей). Я рекомендую тип пониженного давления. Более подробную информацию см. На странице «Устройство предотвращения обратного слива».

Помимо этих проблем, другие основные рекомендации по капельнице в этом руководстве применимы к системам капельного орошения для террас и решеток.

Системы гравитационного потока:

Если вы используете источник воды с гравитационным потоком, например, дождевую бочку, см. Предложения на странице «Системы капельного полива с гравитационным потоком».

Примеры подробных чертежей капельной системы:

Я собрал несколько образцов чертежей деталей и узлов капельной системы, которые могут вам пригодиться. См. Образцы подробных чертежей капельной системы.


Технические данные:

Это как раз для тех, кто хочет знать все мелочи.Все остальные могут игнорировать эту информацию. Ниже приведены предполагаемые потери давления для предписанной конструкции капельной системы, использованной в данном руководстве:

  • Клапан 0,4 бар
  • Обратный клапан 0,8 бар
  • Регулятор давления 0,0 бар
  • Фильтр 0,2 бар
  • Магистраль и боковые стержни 0,4
  • Капельная трубка 0,2 бара
  • Излучатели 1,0 бар

Требуемое полное давление 3,0 бар (44 фунт / кв. Дюйм)

При расходе 0,2 л / с для клапана 20 мм с меньшей подачей, расходе 0,4 л / с для клапана 20 мм и 0,9 л / с для клапана 25 мм.

Излучатели капельного орошения

Больше, чем вы когда-либо хотели знать о капельных эмиттерах!

Тем на этой странице:

  1. Типы излучателей капельного орошения
  2. Эмиттеры с компенсацией давления и без компенсации давления
  3. Расход
  4. Марки и модели
  5. Излучатели плевательные
  6. Излучатели с несколькими выходами

Типы излучателей капельного орошения

Излучатели

классифицируются по группам в зависимости от типа их конструкции и метода регулирования давления.Вы можете создать очень простой излучатель, просверлив в трубе очень маленькое отверстие. Однако одна дыра не работает. Если отверстие не очень маленькое, вода имеет тенденцию сильно вырываться из него, как крошечное пожарное сопло, и выходит слишком много воды. Что еще более важно, при использовании простого отверстия наблюдается небольшая однородность потока. Если у вас есть длинная труба с просверленными в ней отверстиями, то в отверстия на конце, ближайшем к источнику воды, будет поступать большой поток воды, а в отверстиях на дальнем конце - очень небольшой поток.

Так как использование простого отверстия в трубе не очень хорошо работает, первые пионеры капельного орошения начали экспериментировать с механическими устройствами, которые лучше регулировали поток. Эти устройства получили название «эмиттеры» (или иногда используются «капельницы»). Излучатели устанавливаются на трубе и действуют как маленькие дроссели, обеспечивая равномерную скорость потока. Некоторые из них встроены в трубу или трубку, другие прикрепляются к ней с помощью зазубрин или ниток. Эмиттер уменьшает и регулирует количество сбрасываемой воды.

Излучатели с длинным лучом

Есть много различных методов, используемых эмиттерами для создания и поддержания этого равномерного низкого расхода. Некоторые излучатели направляют воду через очень длинный узкий проход или трубу. Небольшой диаметр и большая длина этого пути снижает давление воды и создает более равномерный поток. Их называют излучателями с длинным лучом. Типичный излучатель с длинным ходом имеет длинный водный путь, который вращается вокруг бочкообразного сердечника. Излучатели с длинным ходом, как правило, имеют довольно большие размеры из-за необходимости вставлять в них эту длинную трубку!

Поглотительный шланг, пористая труба, капельная лента, лазерная трубка

Шланг Soaker, пористая труба, капельная лента и лазерная трубка - это различные модификации капельной системы типа «очень маленькое отверстие в трубе».У них просто очень маленькие отверстия просверлены (обычно с помощью лазера) в трубке или сделаны из материалов, которые создают пористые стенки трубки, из которых вода может медленно вытекать. Преимущество этого, очевидно, в очень низкой стоимости. Недостатком является то, что крошечные отверстия очень легко забиваются, особенно в жесткой воде, содержащей много минералов, а для некоторых продуктов равномерность полива может быть неравномерной. Эти типы систем чаще всего используются в ландшафтах для портативного орошения (перемещение труб по двору между поливами имеет тенденцию разрушать минеральные отложения, чтобы они не скапливались.Эти продукты также широко используются в сельском хозяйстве, где трубы удаляются и выбрасываются или перерабатываются в конце каждого вегетационного периода. Мой опыт постоянной установки этих продуктов показал, что они имеют довольно ограниченный срок службы по сравнению с другими типами капельного орошения. Лучше всего они работают с водой с очень низким содержанием минералов.

Излучатели с коротким путем

Излучатели с коротким лучом похожи на излучатели с длинным путем. Просто у них водный путь короче и меньше.Преимущества: они очень дешевы и подходят для систем с очень низким давлением, где другие типы вообще не работают. Они являются лучшими излучателями для систем с очень низким давлением, таких как капельные системы с гравитационным потоком, питаемые водой из дождевых бочек. Недостатки: они легко забиваются, особенно если вода жесткая и содержит много минералов. У них плохая равномерность распределения воды по сравнению с другими типами излучателей. Они хорошо работают в небольших системах, где стоимость является критическим фактором, а равномерность распределения воды не критична.Безусловно, наиболее распространенным из этих излучателей с коротким путем является очень недорогой универсальный излучатель, называемый «излучателем-флажком» или «излучателем на разборке». Этот эмиттер выпускается под множеством торговых марок и наименований. Его легко узнать по маленькой ручке в форме флажка на нем, вы можете разобрать его, повернув и потянув за флажок. На фото ниже показаны два флаговых эмиттера, правый в разобранном виде. Вы можете увидеть спирали, образующие короткий узкий водный путь на охватываемой части разобранного эмиттера.

Типичные эмиттеры Flag / Take-Apart, тот, что справа, в разобранном виде.
Это излучатель короткого пути, но эта марка продавалась в упаковке, которая была неправильно помечена как «турбулентный поток». Ручка должна показывать размер излучателей.
Излучатели с извилистым или турбулентным потоком

Следующий тип эмиттеров называется эмиттерами с извилистым путем и / или с турбулентным потоком. Эти излучатели работают, пропуская воду по пути, подобному типу длинного пути, но на пути есть всевозможные крутые повороты и препятствия.Эти повороты и препятствия вызывают турбулентность в воде, которая снижает поток и давление. При использовании извилистого пути водяные каналы эмиттера могут иметь меньшую длину и больший диаметр. Эти большие каналы снижают вероятность засорения излучателя. Мне нравятся излучатели с извилистым и турбулентным потоком, потому что они просты, дешевы и хорошо работают.

Типичные излучатели с турбулентным потоком или извилистым путем.
Тот, что справа, разрезан, так что вы можете видеть неровный путь турбулентного потока.
Вихревые излучатели

Вихревые излучатели пропускают воду через водоворот (водоворот), чтобы уменьшить поток и давление. Если вы вспомните уроки в старшей школе, которые вы с трудом прошли, вы вспомните, что чем быстрее едет ваша машина, тем больше у вас шансов завести девушку. Подождите, это не тот урок в старшей школе! Урок, который мы хотим, - это урок о джакузи вокруг слива ванны. (Отличное визуальное изображение социальной жизни того школьника с медленной машиной!) На уроке слива в ванну мы узнали, что давление падает в центре водоворота.Вихревой излучатель использует тот же принцип, закручивая воду вокруг выпускного отверстия, чтобы вызвать падение давления и меньший поток через отверстие. Большинство вихревых излучателей также имеют очень маленькие входные и выходные отверстия. Я искренне думаю, что маленькие отверстия больше связаны с уменьшением потока, чем с вихрем, но это только мое мнение. Достоинства - вихревые излучатели небольшие по размеру (размером с горошину) и очень недорогие! Недостаток - из-за этих маленьких отверстий они легко забиваются, особенно если у вас жесткая вода (например, в воде много минералов.)

Да, раз уж некоторые из вас задаются вопросом, в старшей школе у ​​меня была медленная машина. Моя мама назвала его «Прыгающая Лена», потому что это имело неприятные последствия. Вау, как бы мне хотелось, чтобы у меня остался мой старый Plymouth DeLuxe 1950 года выпуска!

Вихревой излучатель.
Излучатели диафрагменные
Во всех диафрагменных эмиттерах используются гибкие диафрагмы того или иного типа для уменьшения расхода и давления. Они используют много разных способов для этого: у одних диафрагмы с растягивающимися отверстиями, у других диафрагмы двигаются вперед и назад, чтобы уменьшить размер соседних водяных каналов.Суть в том, что все они используют какой-то тип гибкой части, которая перемещается или растягивается, чтобы ограничить или увеличить поток воды. Как и все, что движется, они со временем изнашиваются (что может занять очень много времени!), Что является обратной стороной. Преимущество состоит в том, что они, как правило, гораздо точнее контролируют поток и давление, чем предыдущие типы.

Мембранные излучатели. Излучатель справа разрезан пополам, чтобы показать круглый резиновый диск диафрагмы, находящийся внутри.

Эмиттеры регулируемого потока

Регулируемые эмиттеры потока имеют регулируемый расход.Обычно у эмиттера есть циферблат, который вы поворачиваете для изменения расхода. Конструкция большинства из них очень похожа на излучатель с коротким путем. Регулируемые эмиттеры потока, как правило, сильно различаются по потоку и имеют небольшую компенсацию давления. Я рекомендую регулируемые эмиттеры потока только для использования в горшках и подвесных корзинах. Поскольку потребности в воде для каждой кастрюли или корзины, как правило, сильно различаются, возможность регулировки потока эмиттера очень полезна в этих ситуациях. Регулируемые эмиттеры потока часто допускают гораздо более высокие потоки, что может быть полезно, если вам нужно всего несколько эмиттеров в схеме клапана.

Регулируемые эмиттеры потока. Поворот корпуса с ручкой изменяет поток, аналогично ручке клапана.

Механический излучатель

Есть один последний тип излучателя, о котором я знаю, это механический излучатель. В механическом эмиттере используется камера, которая заполняется водой, а затем сливает ее через заданные промежутки времени. Это очень похоже на наполнение чашки водой, а затем ее выливание. Я уже много лет не видел механических излучателей. Последний, что я видел, был прототипом в Калифорнийском Поли, Университете Помоны, когда я был там студентом в середине 1970-х.Хотя они были чрезвычайно точными по потоку, они были слишком сложными и дорогостоящими в производстве.

Капельная линия, Капельная линия

Капельная линия, капельная линия и другие вариации этого названия используются для описания капельной трубки с предварительно установленными на ней излучателями. Часто эмиттеры фактически отформованы внутри трубки, и все, что видно снаружи, - это отверстие для выхода воды. Излучатели обычно имеют извилистый или диафрагменный тип, но могут быть и других типов. Излучатели равномерно расположены по длине трубки, часто доступно несколько различных вариантов размещения.Основным преимуществом капельного шланга является простота установки за счет предустановленных излучателей. Его часто используют в сельском хозяйстве, он также хорошо работает в ситуациях, когда вы хотите создать прочную полосу орошаемой почвы, например, для полива грядок, огородов и газонов.

Капельная линия с установленным на заводе излучателем. Обратите внимание на отверстие для выхода воды и очертание излучателя внутри трубки.

Эмиттеры с компенсацией давления и без компенсации давления

Есть две основные категории каплеуловителей: с компенсацией давления и без компенсации давления.Эти названия немного вводят в заблуждение, поскольку все эмиттеры в некоторой степени компенсируют давление, что по сути является целью эмиттера! Это означает, что вы не можете определить, что такое компенсация давления, по документации производителя, почти все они могут сделать это заявление. Давление воды измеряется в барах (да, дети, это метрическая система), и большинство из них рассчитаны на максимальную работу при давлении от 1,5 до 2,0 бар. Для тех из вас, кто живет в старых добрых Соединенных Штатах Америки, это около 20 фунтов на квадратный дюйм (единица измерения давления воды, используемая в США).)

Я собираюсь определить эмиттеры с компенсацией давления, как те, которые предназначены для отвода воды с очень равномерной скоростью в очень широком диапазоне давлений воды. Для целей настоящего руководства я скажу, что эмиттеры с истинной компенсацией давления дают по существу такой же поток при 3,0 барах (45 фунтов на квадратный дюйм), что и при 1,0 барах (15 фунтов на квадратный дюйм). Насколько мне известно, все продаваемые в настоящее время эмиттеры, отвечающие этому требованию, являются эмиттерами диафрагменного типа. Но могут быть исключения, ведь на рынке представлены буквально сотни различных конструкций излучателей!

Как узнать, какие эмиттеры компенсируют давление, а какие нет?

Ну, вы не можете полагаться на названия этикеток или продуктов.Как упоминалось ранее, все эмиттеры в какой-то степени могут квалифицироваться как компенсирующие давление, и обычно для эмиттеров, не отвечающих моим требованиям, на упаковке указывается маркировка «компенсирующие давление». Лучший способ узнать - это найти данные о производительности эмиттера, на который вы смотрите. Скорость потока примерно такая же при 1,0 бар (15 фунтов на кв. Дюйм) и при 3,0 барах (45 фунтов на квадратный дюйм)? Если да, то это соответствует моим требованиям. Другой способ узнать - по типу эмиттера. Если в нем НЕТ резиновой диафрагмы, то он, вероятно, не соответствует моим требованиям, чтобы считаться компенсирующим давление.Во многих случаях единственный способ узнать это - купить один и аккуратно разрезать его. Предлагаю поместить излучатель в тиски и с помощью ножовки разрезать его пополам. Они маленькие, их трудно удерживать, и они сделаны из твердого пластика, который трудно разрезать ножом.

Следует ли использовать эмиттер для компенсации давления?

Сюрприз! Возможно, вам НЕ нужны эмиттеры для компенсации давления! Эмиттеры с компенсацией давления, которые соответствуют моим требованиям, обычно дороже, чем эмиттеры без компенсации давления.Так зачем тратить на них деньги, если в этом нет необходимости? Для большинства жилых помещений хорошим выбором являются эмиттеры турбулентного потока без компенсации давления. Вам следует использовать эмиттеры с компенсацией давления, если перепад высот в зоне полива превышает 1,5 метра (5 футов). Поэтому, если у вас есть небольшой холм на заднем дворе и вы собираетесь установить на нем капельную систему, вам следует использовать эмиттеры с компенсацией давления. Также вам следует использовать эмиттеры с компенсацией давления, если вы планируете расширить пределы своей конструкции, например, использовать более длинную капельную трубку, чем рекомендовано в инструкциях по капельнице на этом веб-сайте.Хотя я не рекомендую выходить за проектные пределы, эмиттер с компенсацией давления будет более снисходительным к таким вещам. Не уверены? В большинстве случаев использование эмиттеров с компенсацией давления ничему (кроме вашего бумажника) не повредит. Исключением является то, что большинство эмиттеров с компенсацией давления НЕ следует использовать с системами с очень низким давлением воды, такими как системы с гравитационным потоком, так как они часто вообще не работают с очень низким давлением воды. Дополнительную информацию о системах с низким давлением воды см. На странице «Системы капельного течения с гравитационным потоком».

Расходы.

Излучатели

бывают разного расхода. Наиболее распространенные значения расхода:

  • 2,0 ​​литра / час - 1/2 галлона в час
  • 4,0 л / час - 1 галлон в час
  • 8,0 литров / час - 2 галлона в час

В большинстве случаев я предпочитаю меньшую скорость потока и в основном использую эмиттеры 2,0 л / час (1/2 галлона в час) на своих капельных системах. Использование этого более низкого расхода означает, что я могу установить почти вдвое больше эмиттеров на одну и ту же трубу и схему клапана! Кроме того, я экономлю еще больше воды, потому что эмиттеры с меньшим расходом более эффективны! Большинство почв не могут поглотить более высокие скорости потока, поэтому лишняя вода имеет тенденцию скапливаться вокруг эмиттера, где она испаряется, или даже может стекать в желоб.При капельном орошении вы хотите, чтобы вода сразу же впитывалась почвой по мере выхода из излучателя. Если вы можете их найти, я рекомендую излучатели 2,0 л / час (0,5 галлона в час). В США их часто называют «излучателями на 1/2 галлона в час». Если вы не можете их найти, используйте эмиттеры 4,0 л / час (1 галлон в час).

Если почва песчаная, я предлагаю вам использовать эмиттеры с расходом 4,0 л / час (1 галлон в час) или выше. В песчаных почвах вода имеет тенденцию просто уходить прямо в почву, использование более высокой скорости потока заставит ее двигаться дальше вбок.

Бывают ситуации, когда эмиттер с более высоким расходом является лучшим источником. Планируете ли вы использовать автоматические электрические электромагнитные клапаны? Если у вас очень маленькая капельная система, для которой потребуется всего несколько эмиттеров, вы можете использовать эмиттеры с более высоким потоком. Это связано с тем, что стандартные электрические спринклерные клапаны часто не работают при очень малых расходах. Некоторые клапаны будут работать при меньшем расходе, чем другие, поэтому сравните марки. Вот несколько общих рекомендаций по поддержанию потока в пределах диапазона, с которым может справиться большинство автоматических (электрических соленоидных) ирригационных клапанов:

  • 0-50 эмиттеров - найдите клапан малого расхода
  • 50-100 излучателей = 8,0 л / час (2 галлона в час)
  • 100-200 излучателей = 4,0 л / час (1 галлон в час)
  • 200+ излучателей = 2,0 л / час (1/2 галлона в час)

Помните, что один способ увеличить количество излучателей в вашей системе - это использовать более 1 излучателя на одно растение.Клапаны с ручным управлением будут работать при любом расходе, поэтому вы можете использовать с ними всего 1 эмиттер. Механические клапаны с электроприводом также работают при очень малых расходах. Однако они дороги, и их трудно найти.

Расход смесительного эмиттера

Смешение различных значений расхода эмиттера в одной системе - не лучшая идея. Выберите одну скорость потока и придерживайтесь ее. Растения, которым требуется больше воды, должны иметь больше эмиттеров на одно растение, не используйте эмиттеры с более высокими расходами на них.Исключение составляют растения в горшках, где горшки разного размера и типы почвы в горшках делают использование регулируемых эмиттеров потока лучшим выбором.

Установка излучателей:

Для установки эмиттеров вы проделываете отверстие в капельнице с помощью пробойника. Затем вы вдавливаете входное отверстие эмиттера с зазубринами в отверстие, и зазубрины фиксируют его на месте. Поскольку поли капельная трубка эластична, она растягивается вокруг зазубрины, а затем герметизируется вокруг стержня зазубрины. Суть в том, что вы не хотите, чтобы отверстие, которое вы пробиваете в трубке, было больше диаметра стержня с зазубринами.Когда отверстие больше, чем стержень с зазубринами, оно не будет герметично закрыто и возникнет утечка. Если производитель эмиттера делает специальный перфоратор, я предлагаю вам использовать его, так как он создаст отверстие нужного размера в трубке. Если специальный дырокол недоступен, в большинстве случаев ледоруб или даже гвоздь проделают достаточное отверстие. Просто убедитесь, что диаметр пуансона не больше диаметра стержня на зазубрине эмиттера. Будьте осторожны, чтобы пробить отверстие только через одну сторону трубки, так как можно легко пройти через одну сторону трубки и выйти из другой.

Я предлагаю вам купить несколько дурацких затычек, прежде чем начать. Заглушки - это маленькие пластиковые заглушки с зазубринами, которые используются для заполнения отверстий, которые пробиваются не в том месте. Если вы устанавливаете излучатель в нежелательном месте, просто вытащите его и вставьте в отверстие заглушку. Если вы попытаетесь вставить эмиттер обратно в то же отверстие, вероятно, произойдет утечка. После того, как у вас в трубке установлена ​​заглушка, не вынимайте ее! Если вы хотите переустановить эмиттер, проделайте в трубке новое отверстие. У тупой заглушки больше зазубрина и стержень, чем у большинства эмиттеров, поэтому она заполняет старые растянутые отверстия без утечек.Когда вы выдергиваете заглушку, зазубрины становятся настолько большими, что часто разрывают трубку и разрушают ее. Единственное лекарство в этом случае - вырезать часть трубки и соединить новую трубку с помощью двух соединительных муфт.

Некоторые эмиттеры предназначены для самопробивания трубки и не требуют использования пробойника. Обычно для этой функции требуется специальный инструмент, и ее очень сложно сделать руками. Эти установочные инструменты часто довольно необычны и работают так же, как степлеры, для установки нескольких эмиттеров, загруженных в картридж.Инструменты обычно продаются только в специализированных магазинах для орошения. Вы можете пробить отверстие для самопроникающих зубцов с помощью стандартного ручного перфоратора, если у вас нет специального инструмента и у вас возникли проблемы с проталкиванием самопрокалывающихся зубцов в трубку.

Выбор марки и модели:

Есть много разных марок и моделей излучателей! Если вы не уверены в своей модели, лучше всего купить один или два образца, короткий шланг и переходник для шланга и проверить их, подсоединив к крану.Честно говоря, для домашнего использования большинство эмиттеров, которые я тестировал, работают довольно хорошо. Вы можете принять несколько хороших решений о том, что лучше всего для вас, просто внимательно рассмотрев их и учитывая ваши конкретные потребности. Обратите внимание на следующие моменты.

У вас жесткая вода? Минеральные отложения из жесткой воды могут забивать эмиттеры с небольшими отверстиями, например, вихревого типа и типа с коротким путем (поэтому оба этих типа часто делаются так, чтобы их можно было разобрать для очистки). Если у вас жесткая вода, ищите каналы большего размера.Помните, что отверстие, которое вы видите, когда смотрите на излучатель, почти всегда велико, производители стараются скрыть отверстия меньшего диаметра внутри корпуса, где вы их не увидите!

Внимательно посмотрите на отверстие для впуска воды эмиттера, расположенное на зазубрине. Какой оно формы? Круглое отверстие легко забивается песчинкой в ​​воде. Отверстие продолговатой (-) или крестообразной (+) формы гораздо более устойчиво к засорению. Некоторые излучатели даже имеют несколько входных отверстий разной и необычной формы.Множество отверстий и отверстия необычной формы значительно снижают вероятность того, что входное отверстие будет забито песчинкой или другим мусором в воде! Это признаки хорошего качества излучателя. Форма отверстия для выхода воды не так важна для качества.

Учитывайте простоту установки. Если вы собираетесь использовать излучатели того типа, который вы устанавливаете на трубку самостоятельно, обратите внимание на форму излучателя. Положите на него большой палец и сильно надавите, как будто вы вдавливаете зазубрину в отверстие в трубке.У тебя болит большой палец? Пальцы могут сильно заболеть, если вставить в трубки несколько десятков излучателей. У одних излучателей плоские поверхности, на которые можно нажимать, у других - нет. Это может иметь большое значение в том, насколько неудобно устанавливать излучатели. В конце дня, когда ваш большой палец становится ярко-красным и кажется, что по нему ударили молотком, вы можете пожелать потратить немного больше денег на покупку более простого в установке излучателя! Независимо от того, какой излучатель вы выберете, я предлагаю носить тяжелую перчатку на руке, которую вы используете, чтобы вдавить излучатели в трубку.

Плевательные излучатели:

Излучатели некоторых моделей и марок выпускают из себя небольшую струйку воды каждый раз при включении воды. Излучатели вихревого и диафрагменного типа чаще всего имеют свойство плеваться. Плевание не особо ухудшает работу излучателя, но может стать проблемой, если вокруг находятся люди. некоторые излучатели могут выплюнуть воду на расстояние до двух метров! (Перевод на английские единицы: «достаточно далеко, чтобы вызвать неловкий момент, когда этот особый гость пьет с вами послеобеденный чай во внутреннем дворике!») Если плевание может вызвать проблемы во дворе, я предлагаю приобрести несколько тестовых излучателей и попробовать их, чтобы посмотреть, плюют ли они.Сотрудники специализированного магазина по ирригации, вероятно, скажут вам, какие марки плюются. Не ждите, что люди в местном магазине бытовой техники или товаров для дома смогут сказать вам, какие модели плюются. Я знаю, что некоторые люди намеренно устанавливают их в местах, где они будут плевать на людей! Однако чаще просто устанавливают небольшую трубку без излучателя. В установке плевательниц в качестве шуток в садах нет ничего нового, они встречаются в старинных садах Европы.

Излучатели с несколькими выходами.

Хорошо, давайте разберемся с этим заранее; Я не люблю излучатели с несколькими розетками. В отрасли ирригации есть много людей, которые не согласны со мной по этой теме (а также многие, кто согласен со мной), поэтому имейте в виду, что нижеследующее - это просто мнение, основанное на моем опыте. Вы можете принять это или оставить, без обид с моей стороны. Проблема с эмиттерами с несколькими выходами заключается в том, что они требуют использования небольших трубок для направления воды от эмиттера к растениям. Эти маленькие трубки обычно называют распределительными трубками или трубками для спагетти.Трубки имеют диаметр около 6 мм (1/4 дюйма) и сделаны из полиэтилена или иногда мягкого винила. Эта трубка требует чрезвычайно сложного обслуживания. Он ломается, его режут садовые инструменты, его пинают. Отсоединяется от эмиттера. В него заползают жуки и застревают. Его жуют домашние животные и дикие животные. Это беда, простая и понятная. Беда Беда Беда! Я предполагаю, что вы будете намного счастливее, если откажетесь от этой маленькой трубки. Я предлагаю вам протянуть большую трубку диаметром 15 мм (1/2 дюйма) между вашими растениями и использовать на ней излучатели с одним выходом.Трубка большего диаметра держится намного лучше. Одно исключение; небольшая трубка хорошо работает на решетках и для подвешивания горшков, где трубка может быть надежно прикреплена к деревянной или проволочной опоре для защиты.

Полное руководство по капельному орошению (2021)

Это руководство научит вас всему, что вам нужно знать о капельном орошении .

Компоненты системы капельного орошения

Стоимость установки

Государственная субсидия

И рекомендации по техническому обслуживанию и много другой ценной информации, которой я никогда больше нигде не делился.

Давайте начнем…

Доступная вода для сельского хозяйства уменьшается день ото дня из-за роста населения, индустриализации и нехватки осадков. Стало необходимым использование современных технологий орошения, таких как капельное орошение, дождевание в сельском хозяйстве.

Капельное орошение означает подачу необходимого количества воды непосредственно в корневую зону культурных растений через сеть небольших труб; это также называется микроорошением или капельным орошением.

Это наиболее эффективный способ полива.

В системе капельного орошения вода подается к корням растений через набор пластиковых труб, боковых трубок и клапанов. Эти компоненты управляются с помощью капельницы и водяного насоса. С помощью системы капельного орошения легко внести жидкие удобрения в корневую систему растений.

Преимущества капельного орошения

  1. Капельное орошение Экономия воды около 30% - 60% по сравнению с паводковым орошением.
  2. Наблюдается повышение урожайности до 230%.
  3. Повышение эффективности использования удобрений на 30 процентов
  4. Сокращение роста сорняков
  5. Экономия Затраты на рабочую силу и электроэнергию намного ниже, чем при использовании других методов орошения.
  6. При капельном орошении выравнивание поля не является жизненно важным.
  7. Простота ухода Влага около корневой зоны
  8. Подача воды является необязательной и регулируется каждой форсункой.
  9. Помогите уменьшить эрозию почвы.
  10. Позволяет использовать соленую воду для орошения

Компоненты системы капельного орошения

Система капельного орошения включает водяной насос, фильтрующий блок, магистраль, вспомогательную магистраль, боковые трубы, капельницу и другие аксессуары, такие как регулирующие клапаны, манометр, резервуар для удобрений / трубка Вентури, торцевая крышка и т. д.

1) Водяной насос

Насос подходящей производительности Водяной насос используется для подачи воды через компоненты системы капельного орошения с определенным уровнем давления.

Если источником водоснабжения является скважина, открытый колодец или канал, существует вероятность попадания в воду органических и неорганических инородных тел. В этом случае используйте всасывающий фильтр для получения относительно чистой воды.

Электродвигатели или дизельные двигатели являются основным двигателем насоса. В последнее время солнечный насос используется для популяризации его в целях капельного орошения.

2) Фильтрующий блок

В установке управляющей головки капельной системы должен быть фильтр хорошего качества.Фильтр используется для очистки воды от взвешенных примесей, подаваемой насосом, прежде чем она попадет в капельницы. Загрязнения в поливной воде могут вызвать закупорку отверстий и прохождение капельниц.

Успех капельниц во многом зависит от производительности фильтра.

Фильтрующий блок очищает взвешенные загрязнения поливной воды и предотвращает засорение отверстий. На рынке доступны различные типы фильтров.

Существует три типа фильтров: гидроциклонный фильтр, медиа-фильтр и сетчатый или дисковый фильтр.

Подходящие фильтры устанавливаются в зависимости от примесей, обнаруженных в источнике воды.

Если источником воды является скважина с меньшим количеством физических примесей, можно установить только сетчатый фильтр.

Если источником воды является открытый колодец или канал, установите сетчатый или дисковый фильтр вместе с песчаным фильтром и гидроциклонным фильтром.

Для правильной работы системы капельного орошения используется двухступенчатый фильтрующий элемент.

a) Фильтры для сред (песок / Гарваль)

Эти фильтры используются в качестве основного фильтрующего элемента, и они эффективны против неорганических взвешенных твердых частиц, биологических материалов и других органических веществ.

Медиа-фильтр состоит из мелкого гравия и песка выбранных размеров, помещенных в резервуар под давлением. Он помогает удалить из воды органические вещества, такие как водоросли и другие растительные вещества.

Фильтры состоят из круглого резервуара, заполненного слоями крупного песка и гравия различного размера, с клапанами или промывкой узла фильтра в случае засорения.

Фильтры доступны в различных размерах от 500 до 900 мм в диаметре с выходом от 15 до 50 Cu.М. Соответственно.

Гравийный или песчаный фильтр жизненно важен для открытого водоема, даже если в источнике воды происходит рост водорослей.

б) Гидроциклонный фильтр

Если поливная вода содержит больше частиц песка, фильтры гидроциклонного типа удаляют эту частицу песка за счет создания центробежной силы и вытягивают песок из воды.

Фильтр гидроциклонов генерирует вращающуюся активность, в результате чего частицы песка отделяют воду и задерживаются в резервуаре для хранения в нижней части этого устройства.

Фильтры гидроциклонного типа выпускаются разных размеров для разной пропускной способности.

c) Сетчатый фильтр:

Как правило, сетчатый фильтр представляет собой цилиндр с одинарной или двойной перфорацией, помещенный в пластиковый или металлический контейнер
для удаления примесей.

Обычно в фильтрах этого типа используются сита от 100 до 200 меш. Его необходимо периодически очищать и проверять на предмет удовлетворительной работы любой капельной системы.

Сетчатый фильтр устанавливается с гравийным фильтром или без него, в зависимости от качества поливной воды. Сетчатый фильтр изготовлен из неагрессивного пластика или металла.

c) Дисковый фильтр:

Дисковый фильтр входит в состав вторичного фильтра. Множественные круглые диски фильтруют воду. Он изготовлен из высококачественного пластика.

3) MainLine:

Основная линия передает весь объем воды для оросительной системы.Он соединяет различные подсети с источником воды. Основные трубы обычно изготавливаются из гибкого материала, такого как ПВХ (поливинилхлорид) или пластмассы.

Магистральный трубопровод пропускает воду от фильтрующей установки к вспомогательной магистрали. Диаметр этой трубы зависит от пропускной способности системы капельного орошения, обычно трубы ПВХ диаметром 2,5 - 4 дюйма используются в качестве магистральной.

Магистраль и вспомогательная магистраль должны быть установлены телескопически; то есть сначала следует подключать трубу большего диаметра, а затем трубы меньшего диаметра.Такое расположение помогает поддерживать равномерное давление в системе.

Магистрали должны быть заглублены не менее чем на 45 сантиметров, чтобы не повредить их во время культурных операций.

4) Вспомогательный элемент:

Вспомогательный элемент подачи к боковым каналам с одной или обеих сторон. Он изготовлен из полиэтилена средней плотности (ПЭ) или ПВХ. Следует соблюдать баланс между диаметром основной и вспомогательной магистралей.

Они определяются с учетом скорости разгрузки, количества подводящих магистралей и потерь на трение в трубах.

5) Боковые стороны:

Боковые стенки изготовлены из полиэтилена низкой плотности (LDP) или Линейный полиэтилен низкой плотности (LLDPE) доступен в различных размерах: 12 мм, 16 мм и 20 мм.

В зависимости от наличия воды, урожая и расстояния устанавливаются отводы диаметром 12 мм и 16 мм.

6) Капельницы:

Капельницы еще называют эмиттерами. Капельница сливает воду из боковой трубы в почву.

Капельницы обычно изготавливаются из полипропилена.

В основном на рынке доступны два типа капельниц. Онлайн-капельница и поточная капельница

a) Онлайн-капельница:

В этом типе капельницы они размещаются сбоку, что называется онлайн-капельницей.эти капельницы крепятся сбоку путем пробивания отверстий подходящего размера в трубе

Этот тип капельницы используется в основном для выращивания фруктовых культур, таких как кокос, гранат, гуава и т. д., доступная пропускная способность 2 л / час, 4 л / час и 8л / час.

b) Встроенная капельница:

В этом типе капельница размещается внутри боковой трубы. Расстояние между двумя капельницами одинаковое. Доступны три типа встроенных капельниц.

Капельницы без компенсации давления (NPC): Это очень простая капельница, которая не поддерживает равномерное давление

Капельницы с компенсацией давления (ПК): Эта капельница более совершенная; он поддерживает равномерное давление во всех капельницах.В основном используется для тепличных культур, цена на эту капельницу немного высока.

Капельницы без дренажа: Эта капельница в основном используется в беспочвенных средах, таких как кокопиты , перлит и вермикулит.

7) Блок внесения удобрений

Прямое внесение удобрений посредством капельного орошения повысило эффективность использования удобрений и сэкономило труд и деньги.

С помощью этой установки для внесения удобрений жидкие удобрения подаются на растения через систему капельного орошения.

Применение удобрений в ирригационной системы производится либо обводной напорного бака или венчурным насосом или прямой
системы впрыска.

8) Манометр:

Используется для определения давления воды в системе капельного орошения.

8) Регулирующие клапаны

Это значение используется для управления расходом воды. Они изготовлены из пластика и железа.

9) Промывочный клапан:

Промывочный клапан расположен на конце трубы суб-Мэна, которую он использует для смыва грязи.

10) Обратный клапан

Обратный клапан используется для остановки возврата воды к водяному насосу.

11) Воздушный клапан

Помогает предотвратить засасывание грязи капельницами и выпустить воздух в систему капельного орошения.

12) Заглушка

Заглушка используется для закрытия одного конца боковой трубы; они удаляются во время очистки.

Типы систем капельного орошения

Здесь доступно множество их типов для капельного орошения.Объясняются только два популярных типа.

1) Система поверхностного водоотвода

В системе поверхностного отвода капель эмиттер и боковая труба размещаются на поверхности почвы. Это самый распространенный и популярный вид капельной системы.

Подходит как для широких, так и для пропашных культур. Капельницу с поверхности легко использовать для наблюдения и проверки, изменения, очистки излучателей, наблюдения за моделями влажности на поверхности и измерения скорости разряда отдельных излучателей.

2) Подземная капельная система

В подпочвенной системе капельного орошения боковая часть размещается под землей и рядом с зоной корневой зоны растений.В этой системе вода медленно подается под поверхность через эмиттеры.

Подземные капельные системы получили более широкое распространение благодаря устранению ранее существовавших проблем засорения в значительной степени.

Из-за метода подповерхностных капель меньше вмешательства в сельское хозяйство или какие-либо культурные обычаи и, возможно, больше эксплуатационная жизнь.

Подземная капельная система практически не мешает выращиванию или другим культурным практикам и, возможно, продлевает срок службы.

Система капельного орошения, подходящая для этой культуры

, клубника,

Урожай

Тип культуры Урожай
Овощи Помидоры, стручковый перец, капуста, чили,
Цветная капуста, лук, соленый перец, горькая тыква
Огурец, тыква,
шпинат и т. Д.
Денежные культуры Сахарный тростник, табак, хлопок
Урожай Poyhouse Гербера, голландская роза, гвоздика, антуриум,
Лилия, орхидеи
Кофе, Кокос, Чай, Резина и т. Д.
Фруктовые культуры Банан, Виноград, Цитрусовые, Апельсины,
Гранат, Манго, Гуава,
Ананас, Кешон, Кокос,
Папайя, Арбуз, Мускус7 Личи, Лимон и др.

Стоимость системы капельного орошения

Стоимость установки системы капельного орошения зависит от различных факторов. Например, какую культуру вы сеете, тип местности, качество почвы, схему посева, качество воды, качество капельного материала, компанию-производителя системы капельного орошения и дизайн системы капельного орошения.

Стоимость системы капельного орошения на акр для овощных культур будет около рупий. Приблизительно 50 000–65 000 на акр, а для плодовых культур при посадке по схеме 3X3 стоимость одного акра для системы капельного орошения составляет приблизительно 35 000–40 000.

Правительство Рекомендуемая стоимость системы капельного орошения:

Ссылка: Pradhan Mantri Krishi Sinchayee Yojana (PMKSY)

Предположим, вы используете материал, не принадлежащий ISI; ваша начальная стоимость одного акра составляет около 20 000-25 000 рупий за овощной урожай, но срок службы материалов, не относящихся к ISI, составляет 2-3 года с высокими затратами на обслуживание.При этом срок службы материала ISI составляет 7-10 лет при минимальных эксплуатационных расходах.

Государственная субсидия на капельное орошение

Субсидия предоставляется на капельное орошение в Индии под руководством Прадхана Мантри Криши Синчайи Йоджана (PMKSY). Правительство Индии предоставляет субсидию на одного бенефициара до 5 гектаров. Финансовая помощь оказывалась по разным категориям и в зависимости от категории штатов на десерт, засуху, холмистую местность и другие регионы страны. Для получения более подробной информации посетите сайт PMKSY или свяжитесь с ближайшим сельскохозяйственным офисом.

Список ведущих компаний-производителей капельного орошения

Это ведущая компания-производитель капельного орошения в Индии.

  1. Netafim Irrigation
  2. Jain ирригационная система
  3. Finolex Plasson Industries

Рекомендации по обслуживанию системы капельного орошения

Капельное орошение - это механическая система, которая работает при определенном давлении воды; если система должна работать хорошо в течение длительного времени, давление следует поддерживать должным образом.

Даже если используются материалы хорошего качества и установлены с научной точки зрения, существует вероятность отказа. Следовательно, если обслуживание поля не является надлежащим и регулярным, управление системой капельного орошения очень важно.

Следуйте этим инструкциям для обслуживания системы капельного орошения -

A. Общий уход

  1. Проверьте все работающие эмиттеры или капельницы, проверьте утечку воды и убедитесь, что вода равномерно распределяет все углы этого участка / поле.
  2. Проверьте зону раздачи воды. Если обнаружены их сухие участки, увеличьте время работы капельного орошения.
  3. Если наблюдается скручивание, сгиб, разрез, перфоратор на боковом вспомогательном клапане, немедленно исправьте это.

B. Очистите фильтры.

Фильтр является основной частью комплекта капельного орошения. Если фильтр не работает должным образом, существует большая вероятность полного отказа системы капельного орошения.

1. Песочный фильтр :

Очищайте песочный фильтр каждую неделю.Устройство обратной промывки, доступное в песочном фильтре, использует это, позволяя воде проходить через крышку вместо водяного клапана и перемешивая песок в фильтре. Таким образом, отходы, которые находятся на дне, будут приходить и выходить из воды.

2. Сетчатые фильтры / кубический фильтр:

Откройте крышку и удалите грязь и мусор. Откройте фильтр, удалите опилки и резиновые уплотнения и очистите его с обеих сторон.

3. Вспомогательная труба и боковые трубы:

Иногда мелкие частицы грязи проходят через фильтр и накапливаются в основных и вспомогательных баках, боковых сторонах ; поэтому , чтобы очистить эти трубки, снимите торцевую крышку, промывочный клапан и дайте воде стечь.Делайте это до тех пор, пока не пойдет чистая вода.

C. Химическая обработка:

Капельницы перестают работать из-за различных щелочей
Если количество карбоната, бикарбоната, хлоридов, серы, марганца и кальция, сульфата серы выше в воде, появляются желтоватые точки и красноватые на капельнице появляются точки, а если количество железа высокое, после проведенной обработки на капельнице появляются красные пятна.

1. Кислотная обработка:

Кислотная обработка полезна, если капельница и отводы заблокированы различными химическими примесями, включая остатки удобрений.Эта примесь может быть удалена обработкой системы либо соляной кислотой, либо серной кислотой, либо азотной кислотой. Эта соляная кислота в концентрации 25% лучше всего подходит для кислотной обработки.

Метод:

Добавьте необходимое количество соляной кислоты в воду. Введите его в систему через трубку Вентури или резервуар для фертигации. Система заполнена водой и позволяет кислому раствору проникать в систему до pH 4. Проверьте pH с помощью лакмусовой бумаги как для начальной, так и для последней капельницы.Закройте систему на 24 часа.
Подкисленная вода в системе реагирует с солями, отложившимися в системе, и растворяет их. Через 24 часа они подкисляют воду вместе с растворенными твердыми веществами, выходящими из системы путем мгновенного испарения.

2. Реакция хлора :

Хлорирование полезно для удаления биологических примесей, собранных в системе капельного орошения. Хлорирование можно проводить с помощью гипохлорита кальция, гипохлорита натрия, хлора или гидрохлорида кальция или отбеливающего порошка.

Метод
Растворите необходимое количество обесцвечивающего порошка в воде за день до обработки. Этот раствор пропускают в систему через Вентури или резервуар для фертигации и позволяют ему оставаться в системе в течение 24 часов. после этого откройте боковые крышки боковых сторон и запустите систему примерно на час, чтобы загрязнения были выброшены из системы.

Недостатки / ограничения капельного орошения

Несмотря на наблюдаемые успехи, при использовании воды с капельное оборудование для некоторых почв, качества воды и условий окружающей среды.Некоторые важные ограничения описаны ниже:

1) Постоянные требования к техническому обслуживанию

Засорение капельницы считается наиболее серьезной проблемой капельного орошения, если не будут приняты превентивные меры. Следовательно, необходимо правильно фильтровать воду.

Кроме того, соли и химические отложения могут откладываться в эмиттере или боковой трубе. Это приводит к засорению. Это отрицательно повлияет на норму и равномерность полива, увеличит затраты на техническое обслуживание и приведет к повреждению урожая и снижению урожайности, если не будет обнаружено на ранней стадии и своевременно не исправлено.

К другим проблемам технического обслуживания относятся утечки в трубопроводах и растрескивание труб. Грызуны, койоты, кролики и собаки могут жевать и повредить капельницу, а муравьи и другие насекомые иногда имеют увеличенные отверстия в капельницах.

2) Экономичность - начальная стоимость

Поскольку капельное орошение требует большого количества оборудования, начальные инвестиции и годовые затраты могут быть высокими по сравнению с наземными или переносными дождевальными системами полива.

Фактические цены на оборудование для систем капельного орошения будут сильно различаться в зависимости от типа сельскохозяйственных культур, класса трубопроводов, оборудования для фильтрации, оборудования для внесения удобрений и т. Д.,

3) Опасность засоления

Если капельная система используется в условиях засоления, необходимо проявлять особую осторожность для правильного управления работой капельного орошения.

4) Технические знания

Для проектирования, установки и последующей эксплуатации системы капельного орошения требуются высокие навыки.

Необходимы технические усовершенствования конструкции излучателей, фитингов, фильтров и т. Д.;

Процедуры разработки по предотвращению или устранению засорения эмиттера и отказа оборудования были трудными, и разработка надлежащих методов внесения удобрений и других химикатов иногда была проблемой
.

Для капельного орошения требуется более высокий уровень управления проектированием и техобслуживанием, чем для других методов полива.

Источник изображения:

ГЛАВА 6. КАПЕЛЬНОЕ ОРОШЕНИЕ

ГЛАВА 6. КАПЕЛЬНОЕ ОРОШЕНИЕ



6.1 Когда использовать капельное орошение
6.2 Схема системы капельного орошения
6.3 Рабочие системы капельного орошения



6.1.1 Подходящие культуры
6.1.2 Подходящие склоны
6.1.3 Подходящие почвы
6.1.4 Подходящий полив вода


Капельное орошение иногда называют капельным орошением и включает капельное орошение. поливайте почву очень низкими расходами (2-20 л / час) из системы небольших пластиковые трубы диаметром с выпускными отверстиями, называемыми эмиттерами или капельницами. Вода применяется близко к растениям, так что только часть почвы, в которой корни растут увлажненными (Рисунок 60), в отличие от поверхностного и дождевального орошения, которое предполагает увлажнение всего почвенного профиля.При капельном орошении, применение проводятся чаще (обычно каждые 1-3 дня), чем при использовании других методов, и это обеспечивает очень благоприятный высокий уровень влажности почвы, в которой растения могут процветать.

Рисунок 60 При капельном орошении увлажняется только часть почвы, в которой растут корни

6.1.1 Подходящие культуры

Капельное орошение лучше всего подходит для пропашных культур (овощи, мягкие фрукты), деревьев и виноградных культур, где для каждого растения можно использовать один или несколько источников выбросов.Обычно рассматриваются только ценные культуры из-за высоких капитальных затрат на установку капельной системы.

6.1.2 Подходящие уклоны

Капельное орошение можно адаптировать к любому обрабатываемому склону. Обычно культура высаживается по контурным линиям, а водопроводные трубы (отводы) также прокладываются по контуру. Это сделано для минимизации изменений расхода эмиттера в результате изменения высоты суши.

6.1.3 Подходящие почвы

Капельное орошение подходит для большинства почв.На глинистых почвах воду следует наносить медленно, чтобы избежать скопления поверхностных вод и стока. На песчаных почвах потребуется более высокая скорость сброса эмиттеров для обеспечения адекватного бокового увлажнения почвы.

6.1.4 Подходящая вода для полива

Одна из основных проблем капельного полива - засорение эмиттеров. Все эмиттеры имеют очень маленькие водотоки диаметром от 0,2 до 2,0 мм, и они могут быть заблокированы, если вода не чистая. Таким образом, очень важно, чтобы вода для орошения не содержала отложений.Если это не так, тогда потребуется фильтрация поливной воды.

Забивание может также произойти, если вода содержит водоросли, отложения удобрений и растворенные химические вещества, которые выпадают в осадок, такие как кальций и железо. Фильтрация может удалить некоторые материалы, но проблема может оказаться сложной для решения и требует наличия опытного инженера или консультации с продавцом оборудования.

Капельное орошение особенно подходит для воды плохого качества (соленая вода). Капание воды на отдельные растения также означает, что этот метод может быть очень эффективным при использовании воды.По этой причине он наиболее подходит при недостатке воды.

Типичная система капельного орошения показана на Рисунке 61 и состоит из следующих компонентов:

Насосный агрегат
Управляющая головка
Главный и вспомогательный трубопроводы
Боковые стороны
Излучатели или капельницы.

Рисунок 61 Пример схемы системы капельного орошения

Насосный агрегат забирает воду из источника и обеспечивает необходимое давление для подачи в систему трубопроводов.

Управляющая головка состоит из клапанов для регулирования нагнетания и давления во всей системе. Также могут быть фильтры для очистки воды. К распространенным типам фильтров относятся сетчатые фильтры и песчаные фильтры, удаляющие мелкие частицы, взвешенные в воде. Некоторые блоки управления содержат резервуар для удобрений или питательных веществ. Они медленно добавляют отмеренную дозу удобрения в воду во время полива. Это одно из главных преимуществ капельного орошения перед другими методами.

Магистрали, подвода и отводы подают воду от управляющей головки на поля. Обычно они изготавливаются из шланга из ПВХ или полиэтилена и должны закапываться под землей, потому что они легко разлагаются под воздействием прямого солнечного излучения. Боковые трубы обычно имеют диаметр 13-32 мм.

Излучатели или капельницы - это устройства, используемые для управления сбросом воды от боковых сторон к растениям. Обычно они расположены на расстоянии более 1 метра друг от друга, и один или несколько излучателей используются для одного растения, такого как дерево.Для пропашных культур можно использовать более близко расположенные излучатели для увлажнения полосы почвы. За последние годы было выпущено много эмиттеров различной конструкции. Основа конструкции - создать эмиттер, который будет обеспечивать заданный постоянный расход, который не сильно меняется при изменении давления и не блокируется легко. На рис. 61 и 62 показаны различные типы эмиттеров. На рис. 63 показан пример сублатеральных петель.

Рисунок 62 Типы излучателей

Рисунок 63 Подбоковые петли


6.3.1 Схемы смачивания


Капельная система обычно постоянная. Оставаясь на месте более один сезон система считается постоянной. Таким образом, это можно легко автоматизировать. Это очень полезно, когда рабочей силы мало или нанимать дорого. Однако автоматизация требует специальных навыков, поэтому этот подход не подходит, если такие навыки недоступны.

Полив можно применять часто (при необходимости каждый день) при капельном орошении, что обеспечивает очень благоприятные условия для роста сельскохозяйственных культур.Однако, если посевы привыкли к ежедневному поливу, у них могут развиться только неглубокие корни, и если система выйдет из строя, посевы могут очень быстро пострадать.

6.3.1 Схемы смачивания

В отличие от поверхностного и дождевального орошения, капельное орошение увлажняет только часть корневой зоны почвы. Это может быть всего лишь 30% от объема почвы, смоченной другими методами. Схема увлажнения, возникающая в результате капания воды на почву, зависит от расхода и типа почвы. На рисунке 64 показано влияние изменений расхода на два разных типа почвы, а именно на песок и глина.

Рисунок 64 Схемы увлажнения песчаных и глинистых почв с высокими и низкими расходами (SAND)

Рис. 64 Схемы увлажнения песчаных и глинистых почв с высокими и низкими расходами (ГЛИНА)

Хотя увлажняется только часть корневой зоны, все же важно полностью удовлетворить потребности растений в воде. Иногда думают, что капельное орошение экономит воду за счет уменьшения количества, используемого растениями.Это неправда. Использование воды культурой не меняется в зависимости от способа полива. Для хорошего роста культур просто требуется правильное количество.

Экономия воды, которую можно получить с помощью капельного орошения, заключается в сокращении глубокого просачивания, поверхностного стока и испарения с почвы. Следует помнить, что эта экономия зависит как от пользователя оборудования, так и от самого оборудования.

Капельное орошение не заменяет другие проверенные методы полива.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
