Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.



Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

  • глухое заполнение, типа филенки


Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.



Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.



Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.



Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.



Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.



Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.



Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9

Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.



Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10

Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Подключение привода откатных ворот

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

  • концевые выключатели (механические или магнитные)


  • пульт дистанционного управления
  • 3-х жильный кабель питания марки ВВГ

Сечение подбирайте по расстоянию.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2

  • приемный и передающий инфракрасные датчики или фотоэлементы безопасности

Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.

Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

  • сигнальная лампа + коаксиальный провод для антенны на ней

Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.

  • кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2
  • ключ кнопка + кабель для нее МКШ 2*0,5мм2

Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

  • кабель на сигнальную лампу – “лампа”
  • коаксиальный провод для подключения антенны на лампе – “антенна”
  • кабель на ключ-кнопку – “ключ”
  • для фотоэлементов:

TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)

После укладки кабеля засыпаете все траншеи землей.

Переходим к электроприводу и подключению в нем всех проводников.

Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

На некоторых приводах эти клеммы расположены отдельно от платы.

Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.

Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

Оголяете центральную жилу на 1-2мм и производите подключение:

  • центр – “ANT” антенна

Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.

Через нее будет подаваться 220В на лампочку.

Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.

Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники).Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Все необходимые перемычки уже стоят.

При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.

Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

Для Tx:

  • синего цвета +24V
  • зеленого цвета “COM”

Для Rx:

  • синего цвета 24V
  • зеленого “COM”
  • одна белая “COM”
  • другая белая “OUT”

Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.



В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

Здесь схема подключения следующая.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.



К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный - Tx.

Схема подключения принимающего фотоэлемента (Rx):



Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники - cable.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. ru, Кабель.РФ

Статьи по теме

Как осуществить монтаж и установку откатных ворот своими руками

Ограждающие конструкции откатного типа эргономичны, удобны и практичны в эксплуатации. Они экономят место перед ограждением, но требуют наличия достаточного пространства вдоль забора для сдвигающейся створки. Монтаж откатных ворот не сложен, но предполагает строгое соблюдение инструкции и установку автоматики, поэтому рекомендуется доверить его профессионалам. Тем же, кто решится сделать это своими руками, следует изучить в деталях инструкции и видео, отвечающие на вопрос как установить откатные ворота самому.

Как правило, установка откатных ворот производится в несколько этапов:

  1. Проверка проема и ограждения на соответствие требованиям производителя ворот;
  2. Подготовка проема к установке сдвижной створки;
  3. Создание бетонного основания;
  4. Установка самих ворот;
  5. Обшивка полотнища створки;
  6. Установка и настройка автоматики.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Рассмотрим процедуру монтажа откатных ворот более подробно.

Проверка ограждения и подготовка проема

Помимо наличия достаточного пространства для сдвигания полотна в сторону вся конструкция ограждения должна быть достаточно надежной, прочной и жесткой, чтобы выдержать ветровые нагрузки и вес от ворот. На выбор комплектующих влияют параметры проема и вес устанавливаемой конструкции.

Сдвигаемой створке не должны мешать деревья и прочая растительность, а также наличие неровностей грунта и нелинейность ограждения. Размер свободного пространства должен быть равен ширине проема вместе с консольной частью.

В рамках подготовительных работ выявляется тип грунта, что в свою очередь может повлиять на способ создания бетонной подушки под рельсу.

Создание бетонного основания

Процесс создания фундамента для откатных ворот состоит из нескольких этапов:

  1. разметка грунта;
  2. выемка грунта;
  3. создание и установка закладного элемента;
  4. заливка ямы бетоном.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Вдоль забора в сторону отката ворот отмеряют расстояние, равное длине бетонного основания. Обычно этот параметр равен половине ширины проезда. При этом ширина основания должна быть равна 400-500 мм. Если опоры ограждения не могут быть использованы для установки ворот, предусматривают яму для установки ответного столба, который должен не заужая прохода примыкать к ограждению. Для автоматизированных ворот также предусматривают возможность укладки кабеля между столбами непосредственно под проездом. Выемка грунта производится обычно на глубину от 1000 мм.

Изготовление и укладка закладного элемента, бетонирование

Для создания закладного элемента используют швеллер 20, длина которого соответствует яме под основание, а также арматуру диаметром 12 мм для создания решетки и соединения конструкции в единое целое. К швеллеру приваривают вертикально ориентированные куски арматуры длиной порядка 1 м и поперечные перемычки. Конструкция опускается в углубление под основание арматурой вниз так, чтобы швеллер своей боковой поверхностью прилегал к столбу ограждения и при этом располагался строго горизонтально по направлению движения створки.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Важным является уровень расположения верхней кромки швеллера. От этого зависит наличие и величина зазора между нижней кромкой ворот и дорожным полотном. Если требуется установка дополнительных опорных столбов, они заглубляются и скрепляются с закладным элементом.

Заливка ямы бетоном

Процедура бетонирования проводится таким образом, чтобы поверхность закладного элемента, а именно швеллера, оставалась непокрытой. На высыхание фундамента под откатные ворота обычно отводят 6-7 дней в зависимости от погодных условий.

Установка самих ворот

Монтаж производится в несколько этапов:

  1. определение и разметка траектории движения сдвижной створки;
  2. подготовка роликовых тележек;
  3. определение границ расположения роликовых опор;
  4. сборка конструкции;
  5. регулировка положения роликовых опор и щита;
  6. установка концевого ролика, а также заглушки несущего профиля;
  7. монтаж верхнего направляющего кронштейна;
  8. монтаж ответного столба;
  9. обшивка полотна ворот;
  10. монтаж автоматики и ловителей;
  11. отладка оборудования.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Схема установки откатных ворот предполагает установку роликовых тележек и определение нахождения роликовых опор. На этапе сборки конструкции роликовые тележки вставляют в профиль и смещают по направлению к центру. Ворота устанавливают на закладной элемент роликовыми опорами, располагая их строго вертикально и ориентируясь при этом на заранее установленную разметку.

Ответный столб создает плоскость для установки ловителей, а также позволяет закрыть технологический зазор. Его устанавливают вплотную и крепят к опорному столбу ограждения на другой стороне ворот от закладного элемента.

Обшивка полотна может быть выполнена с применением различных материалов, начиная от дерева, заканчивая демократичным профлистом. Способ обшивки во многом зависит от выбранного материала и дизайна конструкции в целом.

Уловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотнище створки от раскачивания при значительных ветровых нагрузках.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Установка и отладка работы автоматических систем управления воротами осуществляется строго по инструкции производителя.

Если у вас имеется собственный опыт установки откатных ворот, мы будем рады, если вы поделитесь им с нами в комментариях. Также вы можете задать вопросы специалистам и обсудить нюансы процесса монтажа.

Установка откатных (сдвижных) ворот своими руками: устройство, монтаж, инструмент

Владельцы частных домов, дач и коттеджей в загородных поселках, городской черте Москвы и других городов Подмосковья постепенно осознали многочисленные преимущества установки откатных ворот. В результате, нарастающая популярность такого типа конструкции привела к многочисленным попыткам устройства откатных ворот своими руками. Очевидными поводами для такого решения стали - желание сэкономить на оплате труда монтажников, а также проверить свои силы и знания в строительной области.

Действительно, от исполнителя в этом случае требуется определенный набор базовых строительных и монтажных навыков, а также комплект инструментов, о наличии которых лучше позаботиться заранее.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Данное руководство поможет вам определить порядок действий и количество материалов, которые необходимы для самостоятельного монтажа откатных ворот.

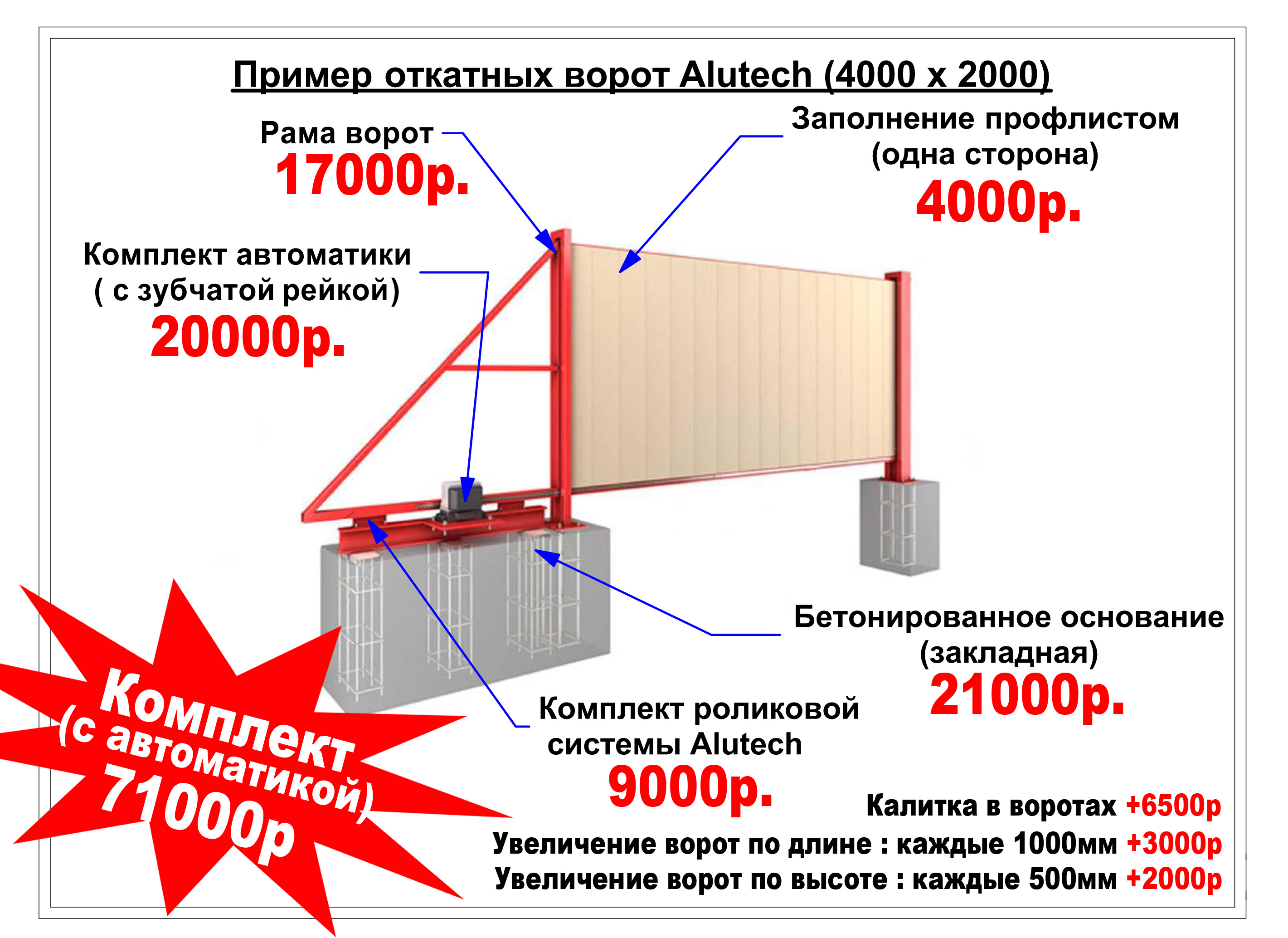

Конструктивное устройство

Самостоятельная установка откатных ворот предусматривает детальное ознакомление с конструкцией изделия. В качестве основы для монтажа ворот используется предварительно залитый фундамент, в котором фиксируются две роликовые опоры. К каркасу створки, изготовленному из профильной трубы, приваривается п-образная направляющая балка. Перемещение балки по роликам и определяет движение полотна в момент открывания или закрывания проема для ворот. В качестве материала для ее изготовления используют швеллер.

Роликовые тележки крепятся к основанию при помощи заранее забетонированных закладных элементов с отверстиями под фундаментные болты. Полотно ворот устанавливают на роликовые каретки таким образом, чтобы ролики оказались внутри швеллерной балки, что обеспечивает надежную фиксацию и предотвращает перекос во время движения.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. В верхней части опорного столба, расположенного со стороны закладных элементов, створа закрепляется при помощи верхнего фиксатора - кронштейна с роликами, который удерживает полотно от опрокидывания.

На противоположном опорном столбе устанавливаются нижний и верхний уловители, которые предназначены для остановки полотна откатных ворот в момент полного закрывания проема. Напротив них к раме крепятся концевые ролики, которые обеспечивают плавный контакт с верхним и нижним уловителями и не допускают удара при закрывании. Уловители представляют собой кронштейны, которые надежно защищают ролики от попадания влаги и загрязнений в закрытом состоянии. Аналогичную защиту для установленных на опорных тележках роликов обеспечивает несущий профиль направляющей балки.

Конструктивные исполнения предусматривают возможность создания сдвижных откатных ворот, когда две створки разъезжаются в противоположные стороны вдоль забора при открывании и съезжаются аналогичным образом при закрывании.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Монтаж сдвижных ворот по технологии аналогичен работам для откатных ворот. Исключение составляет необходимость создания двух направляющих и закладных элементов - возле каждого опорного столба по краям проема.

В зависимости от степени автоматизации различают откатные ворота с ручным или автоматизированным управлением. Для последнего варианта необходимо приобрести, установить и подключить комплект автоматики, который состоит из привода, фотоэлементов, кабелей, системы светового или звукового оповещения, а также пульта дистанционного управления.

Почему выбирают откатные ворота

Популярность откатных ворот среди владельцев частных домов и дачных участков продиктована набором преимущественных характеристик, которыми обладает этот тип конструкции. Среди определяющих факторов выбора в пользу такой конструкции стоит отметить следующие:

  • минимум занимаемого места внутри двора и снаружи;
  • простота устройства, управления и установки;
  • визуальная привлекательность конструкции и процесса ее работы;
  • возможность автоматизации движения ворот при открывании и закрывании;
  • различные варианты конструкции - откатные, сдвижные или раздвижные;
  • надежность и долговечность;
  • бесшумная работа при соблюдении правил установки и эксплуатации;
  • возможность подключения дистанционного управления.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Многие преимущества завязаны на автоматическом управлении, которое не является обязательной функцией, но если вы пользуетесь воротами регулярно, то стоит задуматься о необходимости покупки и установке комплекта автоматики.

Этапы самостоятельной установки откатных ворот

Если вы решили сделать откатные ворота самостоятельно, то необходимо придерживаться определенной последовательности действий, которую мы изложим в данной инструкции.

Разработка проекта и сметы

Первое, с чего должен начинаться монтаж откатных ворот, - создание чертежа конструкции на основе исходных данных и пожеланий владельца участка. Для сбора исходных параметров необходимо произвести замеры ширины проема и высоты установленного ограждения. После этого необходимо определить габариты полотна и места расположения фундамента под установку закладных.

Устройство фундамента

Возведение основания начинается с разметки траншеи, длина которой должна равняться половине ширины проема.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. В ширину траншея должна быть не меньше 40-50 см. Глубина фундамента определяется в зависимости от показателя промерзания грунта в условиях местного климата. В Московской области этот показатель составляет 1,7 метра.

Для изготовления закладной части фундамента потребуется швеллер 18-20 и арматура диаметром 10-12 мм, Длина закладной балки из швеллера равняется длине траншеи, снизу к ней приваривается арматура. Вертикальные стойки из арматуры отрезаются таким образом, чтобы их концы были погружены в землю ниже уровня промерзания. Восемь длинных прутков привариваются к балке по краям, связываются между собой несколькими короткими отрезками арматуры и свариваются. Установленные стальные перемычки придают жесткость конструкции и обеспечивают прочность и долговечность фундамента.

Дальнейший процесс заливки фундамента под откатные ворота подразделяется на несколько стадий:

  • Рытье углублений и траншеи под установку армирующего каркаса.
  • Засыпка песчано-щебневой подушки на дно ямы под закладку фундамента.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Подушка удерживает армирующий каркас от погружения в грунт и создает препятствие для проникновения грунтовых вод к бетону.
  • Установка каркаса в яму с выставкой верхней поверхности швеллера в горизонтали по строительному уровню.
  • Если установка автоматики планируется сразу, то в этот момент определяется место крепления привода и под направляющую балку закладывается кабель-канал с проводами.
  • Приготовление цементного раствора с использованием цемента М400, щебняи просеенного песка.
  • Заливка раствора в подготовленную яму с параллельной проверкой уровня направляющей балки.
  • После заливки бетона конструкцию нужно оставить в состоянии покоя на 7-10 дней. За этот период времени бетон наберет необходимую прочность, а для предотвращения образования трещин его нужно проливать водой.

Сборка откатных ворот

Чтобы выставить воротное полотно, необходимо определить линию, по которой оно будет перемещаться.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Для этого по разметке натягиваем леску между вбитыми в землю колышками. Разметка определяет расстояние в 200 мм от поверхности дороги и 30 мм от опоры, обозначающей конец проема.

Распишем дальнейшие действия поэтапно, чтобы не запутаться:

  1. Установить каретки с роликами в направляющую балку, которая прикреплена к полотну откатных ворот.
  2. Сместить каретки к центру полотна, зафиксировать их положение.
  3. Установить створку каретками на поверхность закладного швеллера, сместить каретки к местам их необходимого расположения, выставить створку по натянутому ранее шнуру.
  4. Отрегулировать взаимное расположение полотна откатных ворот и роликовых тележек, поочередно прихватить пластины роликовых тележек к закладному швеллеру.
  5. Прокатить полотно по роликам, определив параллельность линии перемещения натянутой леске.
  6. Снять полотно с роликовых кареток, отложить в сторону.
  7. Демонтировать ролики с соединительной пластины, которая прихвачена к основанию.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.
  8. Обварить пластины по контуру прилегания к закладной балке катетом, равным толщине платины. По возможности используйте для сварки качественные и тщательно просушенные электроды - это предопределит надежность конструкции на протяжении всего срока эксплуатации.
  9. Установить роликовые тележки на балку, крепить к пластинам при помощи штатных комплектующих (болтов и гаек).
  10. Монтировать створку в закрытом состоянии, выставить направляющую балку в горизонте при помощи регулировки высоты роликовых тележек. регулировка производится за счет выкручивания опорных винтов, которые определяют уровень установки каретки.

Регулировка свободного перемещения откатных ворот

Процесс регулировки подразумевает ослабление или затяжку гаек, которые крепят роликовые тележки к регулировочным пластинам. После ослабления или затяжки, прокатите полотно по роликам несколько раз, определив, стало ли перемещение лучше. Регулировать можно и нужно до тех пор, пока не будет обеспечена возможность легко открыть и закрыть проем.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Рекомендуем регулярно проверять прямолинейность перемещения, поскольку со временем, под действием нагрузок и собственного веса, откатные ворота способны потерять прямолинейность движения. Установка сдвижных ворот также предусматривает необходимость регулировки роликов. В этом случае она усложняется тем, что одно полотно должно располагаться ровно по уровню и относительно другого.

Установка концевого ролика, улавливателей и заглушек

Для обеспечения прямолинейного движения полотна в направляющую балку устанавливается концевой ролик, который не позволяет створке откатных ворот выскочить из зацепления при движении. Ролик крепится к раме створки винтами, а на торец направляющей балки устанавливаются и привариваются заглушки, гарантирующие защиту внутренней полости профиля от попадания снега и загрязнений.

Затем, чтобы сделать крепление полотна откатных ворот надежным, на опорных столбах устанавливаются следующие элементы конструкции:

  • верхний направляющий кронштейн;
  • верхний улавливатель;
  • нижний улавливатель.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Направляющий кронштейн, находящийся на опоре над фундаментным основанием, удерживает ворота от опрокидывания при перемещении. Последними устанавливают улавливатели, которые обеспечивают фиксацию створки в закрытом состоянии.

Завершающая стадия монтажа - обшивка каркаса листами металлического профнастила, который подбирают в зависимости от материала, использованного при строительстве ограждения. Профлист - важная составляющая схемы. Он отвечает за противодействие ветровой нагрузке, защиту каркаса от попадания влаги, а также препятствует проникновению нежелательных лиц на участок. Листы обшивки можно крепить с вертикальным или горизонтальным расположением волн. Выбор направления также следует производить, учитывая расположение материала на изгороди. Рядом с воротами необходимо предусмотреть место для размещения калитки. Опорные столбы для установки калитки и ворот должны быть выше, чем столбы ограждения или на одном уровне с ними.

Альтернатива самостоятельной установке

За изготовление и монтаж ворот стоит браться только в том случае, если у вас есть соответствующий опыт.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Об этом достаточно красноречиво свидетельствует содержание данной статьи. Отсутствие общих навыков строительства, сборки и сварки металлоконструкций приведет к тому, что на работу придется затратить гораздо больше времени, чем вы рассчитывали. Приобретение и доставка материалов - одна из основных статей расходов, а при некачественном исполнении эти затраты никто не вернет.

В качестве альтернативы компания "Заборово" предлагает услуги профессиональных установщиков, которые специализируются на работах, связанных с откатными воротами. Доступные цены, возможность изготовления конструкции под индивидуальные размеры проема, помощь в приобретении и доставке материалов на объект, гарантия качества и надежности исполнения в соответствии с договором - это неполный перечень преимуществ, которые вы получите, обратившись к нам.

В штате компании подобраны первоклассные специалисты с опытом работы не менее 5 лет в соответствующей отрасли, поэтому мы гарантируем соблюдение указанных в договоре сроков и достойное качество исполнения.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Для предварительного расчета стоимости проекта вы можете воспользоваться онлайн-калькулятором, который размещен на сайте компании или оставив заявку на обратный звонок от менеджера. Наш сотрудник выйдет на связь в ближайшее время, чтобы уточнить интересующие нас детали и ответить на ваши вопросы касательно заказа. После достижения предварительной договоренности мы предложим вам встретиться в офисе или на объекте, чтобы закрепить соглашение подписанием договора на оказание требуемых услуг. Выезд замерщика на объект предоставляется бесплатно, от заказчика потребуется только предоставить доступ и изложить свои требования в части конструктивного устройства и внешнего оформления изделия.

Закажите откатные ворота в компании "Заборово" - избавьте себя от проблем и освободите время для отдыха, результат работы вас не разочарует.

Купите откатные ворота под ключ с установкой в Москве и области по адекватной цене!

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Алюминиевые системы», расположенному по адресу 121596, Россия, г.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Москва, ул. Горбунова, д. 2, стр. 3 согласие на обработку:

  • персональных данных, сбор которых ООО «Алюминиевые системы» осуществляет при использовании сайта в сети «Интернет» https://www.vorota365.ru: IP-адрес, информация из cookie, информация о браузере пользователя (или иной программе, с помощью которой осуществляется доступ к https://www.vorota365.ru), время доступа, адрес запрашиваемой страницы сайта https://www.vorota365.ru, адрес ранее посещенной страницы сайта сети «Интернет», в целях: Маркетинговая аналитика.
  • персональных данных, указанных мной на страницах сайта https://www.vorota365.ru в сети «Интернет», характер информации которых предполагает или допускает включение в них следующих персональных данных: ФИО, дата рождения, паспортные данные, адрес регистрации, контактный номер телефона, контактный адрес электронной почты, в целях: Ведение бухгалтерского учета, ведение базы данных клиентов, регистрация клиентов и потенциальных клиентов в базе данных клиентов.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. .

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Монтаж откатных ворот-монтаж сдвижных ворота - услуги по откатным сдвижным воротам - сервис откатных ворот

Услуги для откатных ворот

Сдвижные или откатные ворота уже в течение нескольких лет находятся на пике популярности как у частных застройщиков, так и на предприятиях и в коммерческих компаниях.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Особенности установки и стоимость работ

Заказать установку таких ворот можно по вполне приемлемой цене, при этом работа будет выполнена быстро и в полном соответствии с требованиями строительных нормативов.

Этот факт объясняется, прежде всего, тем, что компания – изготовитель предоставляет не только сами ворота высочайшего качества, но и все комплектующие, необходимые для безопасного и надёжного монтажа. Установка для дома, загородного участка или производственного участка потребует набора профессиональных инструментов и чёткого следования инструкциям производителя.

При выборе конструкции следует учесть, что сдвижные ворота по себестоимости дороже распашных, однако значительно выигрывают в удобстве эксплуатации, экономии свободного пространства и эстетичности.

Заказать ворота у профессионалов

Стоимость работ можно значительно уменьшить, устанавливая комплекс сдвижных ворот самостоятельно. Однако при этом следует учесть, что их работа, функциональность, и общий срок эксплуатации зависят от того, насколько качественно и грамотно выполнен монтаж.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Именно поэтому целесообразно обращаться к специалистам, и заказывать установку сдвижных ворот под ключ. Стоимость работ в этом случае будет зависеть:

  • от их габаритов,
  • особенностей проёма, в который требуется установить конструкции,
  • необходимости устройства автоматики для ворот,
  • и установки на них дополнительных аксессуаров.

Профессиональные мастера обеспечат надёжную работу сдвижных конструкций, при этом гарантируя, что в будущем не возникнут проблемы, связанные с недостаточно продуманной установкой, как провисание, деформация и повреждение полотна. Цена работ при этом будет вполне приемлемой.

Почему необходимо заказать монтаж ворот под ключ ?

Квалифицированные специалисты выполнят все работы с учётом всех особенностей территории и проёма. Бережное отношение к деталям повлечёт за собой и индивидуальный подход в подборе комплектующих. В зависимости от объёма монтажных работ и других параметров, которые следует принимать во внимание при установке, менеджеры предложат оптимальную стоимость работы.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Компания всегда имеет на своих региональных складах все необходимые материалы и инструменты для установки сдвижных конструкций. Установка для дома, дачи или промышленного объекта будет выполнена в строго оговоренные сроки. Помимо непосредственно монтажа сдвижных конструкций, компания выполняет их настройку и сервисное обслуживание.

Установка любых моделей откатных ворот в Симферополе! Шириной до 12 м

Установка откатных ворот по отличной цене

Для климатических условий нашего региона наилучшим образом подходят консольные откатные ворота. Ворота, монтаж которых предлагается специалистами нашей компании, состоят из рамы (полотна ворот) и консольных блоков, установленных на специальный фундамент, расположенный сбоку от проема на внутренней территории владельца. При открытии ворот полотно передвигается вдоль забора по консольным блокам. Полотно имеет размер в полтора проема, при этом его боковая часть опирается на консольный блок.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. При установке полотна, к его нижней части приваривается направляющий рельс, удерживающий вес рамы и добавляющий всей конструкции жесткости.


При заказе монтажа откатных ворот следует просчитать техническую возможность установки с учетом имеющегося места для откатки полотна. Если проем составляет 5 метров, то понадобится 7,5 метров расстояния с одной из сторон от проема.

Популярность данной услуги обусловлена высокой эксплуатационной надежностью продукции в любое время года и в условиях неблагоприятных природных явлений. При этом не требуется специальный уход за самим проемом.

Преимущества установки откатных ворот:

  1. Экономия пространства. Данный тип ворот может устанавливаться практически в любом месте благодаря небольшому расстоянию, требуемому для открывания и закрывания. Особенно это актуально в местах с плотной застройкой.
  2. Универсальность.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Разнообразные конструкторские решения позволяют монтировать откатные ворота в любых условиях, во всех типах жилых и промышленных помещений. Чаще всего данные ворота используются на дачах, в загородных домах, на различных складах и производственных предприятиях.
  3. Надежность. Данные ворота долговечны и устойчивы к внешним неблагоприятным факторам, таким как низкие и высокие температуры, ветровые нагрузки. Благодаря простоте конструкции, детали редко выходят из строя по причине износа.
  4. Удобство. Они просты и удобны в использовании и на сегодняшний день применяются повсеместно.
  5. Привлекательность. Вне зависимости от применяемого материала (профнастил, сталь, дерево) откатные ворота всегда выглядят современно и стильно, подчеркивая статус своего хозяина.


Установка откатных ворот

Описание монтажа конструкции откатных (сдвижных) ворот, что мы делаем в процессе:

  1. Производим разметку.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.
  2. Вырываем котлован для установки силовой рамы.
  3. Производим установку рамы в котлован.
  4. Выставляем раму по уровню.
  5. Закрепляем столб рамы к столбу проема.
  6. Закрепляем силовую раму в распор.
  7. Еще раз проверяем вертикальность столбов силовой рамы.
  8. Выводим провода к силовой раме и заводим их в силовой короб (для автоматических ворот).
  9. Заливаем котлован бетоном.
  10. Выводим питающие провода для дальнейшего подключения привода.
  11. Делаем перерыв порядка 48 часов для застывания бетонирования силовой рамы.
  12. Закрепляем кронштейн на столбе силовой рамы, расположенном с краю проема.
  13. Устанавливаем две роликовые опоры на силовую раму.
  14. Устанавливаем полотно ворот на роликовые опоры.
  15. Выставляем вертикальность и горизонтальность полотна по уровню, и при необходимости регулируем положение роликовых опор.
  16. Устанавливаем ответную часть направляющего устройства и регулируем положение роликов.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.
  17. Устанавливаем второе направляющее устройство.
  18. Устанавливаем столб-ловитель, закрепляя его на закладные элементы.
  19. Производим дополнительное крепление столба-улавливателя.
  20. Устанавливаем поддерживающий ролик и заднюю крышку балки.
  21. Устанавливаем ручку для сдвижных ворот.
  22. Устанавливаем и подключаем фотоэлементы.
  23. Устанавливаем рейки на всю ширину полотна ворот.
  24. Устанавливаем опорную плиту.
  25. Устанавливаем привод на опорную плиту и крепим его.
  26. Затягиваем втулки крепления реек по всей длине полотна.
  27. Проверяем работоспособность, монтаж завершен.

Оформить услугу установки откатных ворот

Нашей компанией осуществляется установка откатных ворот в Симферополе по самым низким ценам. Связавшись с нашими менеджерами, Вы сможете получить всю необходимую информацию и оформить заказ на модель ворот требуемой конфигурации и ее установку в необходимый Вам срок.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Благодаря минимальному сроку поставки и монтажа, готовые ворота будут функционировать на Вашем участке всего через несколько дней после размещения заказа.

Откатные ворота: инструкция по установке


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Откатываемый тип — самый популярный и удобный вид ворот. Если еще совсем недавно это считалось роскошью, то сегодня в виду удешевления материалов и фурнитуры их может позволить практически любой, причем сделать это собственными руками. Устанавливая откатные ворота, инструкция отдельных этапов которой тоже заблаговременно разрабатывается своими силами, на самом деле проще, чем может показаться.

Требования к конструкции сдвижных ворот

Перечень требований к конструкции задвижных ворот:

  • Вся конструкция должна обладать жёсткостью, достаточной для выдерживания значительных весовых, а также ветровых нагрузок;
  • Направляющая балка должна крепиться к раме на сварку, а воротное полотно не должно иметь прогиба под воздействием собственного веса;
  • Комплектующие изделия, требующиеся для монтажа откатывающихся металлических ворот, подбирают с учётом общего веса устанавливаемого пролёта, ширины перекрываемого проёма и высоты воротного полотна;
  • Откатываемое полотно ворот должно перемещаться вдоль забора с внутренней стороны ограды, где должно быть достаточно места для полного отката створа ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Схема расположения задвижных ворот

Перед тем, как начать устанавливать откатные ворота, инструкция по монтажу должна содержать данные о местности монтажа (глубина промерзания почвы для определения глубины фундамента), полный набор фурнитуры, материал обшивания каркаса, определиться с установкой или нет электропривода и средств сигнализации.

Монтаж откатного воротного устройства

Основание для сдвижных консольных ворот

Общий перечень работ, проводимых при строительстве раздвижных ворот, состоит из следующих пунктов:

  1. Устройство фундамента, включающее в себя подготовку траншеи под установку закладного элемента, и заливку его бетоном.
  2. Прокладывание электрических кабелей. Пункт выполняется при установке автоматизированных ворот.
  3. Монтаж роликового устройства, установка воротного полотна на прокатный механизм, закрепление фурнитуры на опоре улавливающей створ при закрытии створа.
  4. Установка автоматики, если таковая входила в ваши планы.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Закладка фундамента под механизм движения

На схеме, приведённой выше, показано размещение траншеи, в которую устанавливается закладная со швеллером, являющимся площадкой для крепления роликовых кареток, по которым катается затворный створ. Однако, если есть возможность, то установку воротного опорного столба и швеллера лучше объединить, и сделать фундамент общим. При этом следует помнить, что швеллер должен вплотную прилегать к столбу и быть на одной прямой с краем столба, встречающего движение воротного полотна. Швеллер должен лежать на уровне поверхности земли и строго горизонтально.

Размещение створа на роликовых опорах

В центре швеллера делается отверстие, в которое при необходимости выводятся концы электрокабеля.

Важно! При расчете глубины траншеи следует учитывать глубину промерзания почвы в вашей местности, чтобы сезонные перепады температур не повлияли на крепость фундамента и не выдавили его наружу.

После заливки фундамента на достаточное затвердевание бетона уходит приблизительно неделя.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Сборка воротной рамы

Для сборки консольной рамы профильные трубы разрезают по размерам и подготавливают к сварке. Их ошкуривают, очищая от окалины и ржавчины. Затем обезжиривают, обрабатывая поверхность растворителем, и покрывают краской, выдерживающей действие окружающей среды, и обладающей антикоррозийными свойствами. После сваривания каркаса места сварки снова обрабатываются описанным выше способом, и снова покрываются слоем краски.

Схема воротной задвигающейся рамы

Монтаж задвигающихся консольных ворот

Сборка конструкции откатывающихся ворот содержит следующие пункты:

  • Разметка и закрепление роликовых тележек на швеллере, являющимся основанием, несущем на себе задвижное полотно;
  • Регулировка положения створа и роликовых опор горизонтально, которую производят при закрытом воротном полотне, и подгонка размещения роликов внутри направляющей балки;
  • Установка и закрепление концевого ролика и заглушек на направляющей балке;
  • Монтаж верхнего направляющего устройства на столбе, стоящем со стороны отката;
  • Закрепление нижнего и верхнего уловителей на столбе, принимающем створ в открытом положении;
  • Обшивка полотна выбранным материалом;
  • Монтаж автоматики ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Монтаж роликовых опор и полотна

На роликовые опоры приходится вся нагрузка, так как они удерживают на себе вес воротного полотна. Отличным способом закрепления опор является приваривание их швеллеру, забетонированному в фундаменте.

Вид крепления роликового устройства к швеллеру

Такое крепление существенно облегчает окончательную регулировку положения створа.

Важно! Ролики должны находиться на одной прямой. Это обеспечит легкость качения.

После закрепления движущего устройства на него устанавливают воротное полотно, надвигая на роликовые каретки направляющую балку. После завершения этой операции выверяют вертикальное и горизонтальное положение створа — от этого зависит движение воротного полотна, и окончательно закрепляют роликовые опоры.

Установка верхнего роликового ограничителя

Наверху откатного столба устанавливают роликовый ограничитель, служащий для поддержания створа в вертикальном положении, и не допускать раскачивания воротного полотна под натиском сильного ветра.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Верхний роликовый ограничитель

При установке важно отрегулировать прижим роликов так, чтобы полотно вверху не болталось, и, в то же время, не было препятствия движению створа.

Закрепление концевого ролика и заглушек

Концевой ролик с заглушкой

На конец передней части направляющей балки закрепляют концевой ролик и закрывают торцевой срез заглушкой. На снимке показана заглушка и накатывающийся ролик, которые объединены в одну деталь. Её приваривают или закрепляют гайками, закрученными на болты, а с противоположной стороны балки ставят просто заглушку или такое же устройство.

Концевой ролик нужен для того, чтобы накатываться на нижний улавливатель, закреплённый на упорном столбе ворот, при этом нагрузка на роликовые опоры значительно облегчается. Заглушки служат, чтобы устранить возможность попадания во внутренне пространство балки снега, грязи и мусора, что, в свою очередь, способствует хорошей и длительной работе роликовых кареток.

Закрепление нижнего и верхнего уловителей

Уловитель верхний

Уловители монтируются к закладным, находящимся в столбе, при помощи болтовых соединений или сварки.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Верхний уловитель предназначен смягчить столкновение створа со столбом и ограничить его вертикальное раскачивание от ветра. На верхнем уголке створа иногда закрепляют скобу, соизмеримую с уловителем. Всё это предохраняет обе поверхности от разрушения.

О нижнем уловителе было написано несколько слов ранее. Кроме того, его устанавливают так, чтобы концевой ролик мог без затруднений закатываться на него, и тем самым надежно фиксироваться, не давая воротам самопроизвольно открываться при небольшом ветре.

Важно! Концевой ролик препятствует появлению провисания створа при долголетней эксплуатации.

Обшивка рамы откатывающихся ворот

После того, как монтаж закончен, производят обшивку рамы выбранным материалом. В настоящее время для этих целей используют стальные листы, фасадную доску, профлист, сендвич-панели, алюминиевое полотно и металлические филенки. Однако, чаще всего используется профнастил. Он достаточно лёгок, доступен по цене, и крепится обычными саморезами.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

На этом завершается строительство откатных ворот, а автоматику устанавливают согласно инструкции, которая обязательно ее сопровождает.

Пошаговая установка откатных ворот

Учтите эти 3 вещи при выборе между установкой автоматических ворот, которые открываются, и автоматическими откатными воротами

Автоматические ворота - прекрасное дополнение к любой собственности. Предлагая ряд преимуществ, от увеличения стоимости недвижимости до повышения безопасности вашего дома, есть множество причин для инвестиций в новую систему автоматических ворот.

Однако выбор правильной системы иногда может быть сложной задачей! При покупке новых автоматических ворот необходимо учитывать множество факторов, и одним из наиболее важных является тип устанавливаемых ворот.

В этом отношении есть два очень популярных варианта - распашные ворота и откатные ворота.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Механизмы открывания у каждого разные, поэтому у обоих есть свои преимущества и недостатки.

Таким образом, вам необходимо рассмотреть эти 3 вещи, чтобы решить, какой вариант лучше всего подходит для вас:

Стоимость

Учитывая общую стоимость установки новых автоматических ворот, естественно рассмотреть цену каждого типа ворот, чтобы решить, какой из них выбрать.Для тех, у кого ограниченный бюджет, распашные ворота обычно являются более дешевым вариантом из двух, что делает их лучшим вариантом для тех, кто хочет снизить затраты.

Хотя оба типа ворот могут иметь одинаковую форму и размер, для откатных ворот требуется более сложный механизм открывания и установка дополнительных деталей. Например, распашные ворота состоят из двигателя и пары петель, установленных на стойке или стене, а для откатных ворот требуется двигатель, направляющая и ролики.

Площадь

Многие люди, которым устанавливают новые ворота, работают с ограниченным пространством на подъездной дорожке, и в этом случае откатные ворота могут быть более подходящим вариантом.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Это связано с тем, что для работы раздвижных ворот требуется меньше места.

Например, для распашных ворот требуется много места между воротами и автомобилем, чтобы ворота не задевали транспортное средство при открытии, поэтому должно быть достаточно места для полного открытия ворот, а также места для транспортного средства. ждать, пока это произойдет.

Это означает, что вам нужно подумать о ширине проезжей части и доступном пространстве спереди и сзади, где он будет установлен. Если места мало, выберите раздвижной вариант, в то время как широкие проезды могут выиграть от двойных распашных ворот, потому что им не нужно столько свободного пространства, чтобы открываться, как одинарным распашным воротам.

Техническое обслуживание

Если вы не хотите беспокоиться об уходе за воротами, то распашные ворота, вероятно, лучший вариант. У них очень низкие эксплуатационные расходы по сравнению с откатными воротами, для которых необходимо постоянно расчищать гусеницы, и даже самый мелкий мусор вызывает проблемы с заклиниванием вдоль пути.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Распашные ворота, как правило, легче проводить в долгосрочном обслуживании. В механизме открывания меньше деталей, поскольку он более простой, чем те, что используются на откатных воротах, что означает меньшую вероятность того, что детали сломаются и потребуются ремонт или замена.

Для первоклассных автоматических ворот для вашего дома или бизнеса Superior Gate Services - лучший выбор местных жителей. Чтобы получить идеи и увидеть некоторые недавние примеры нашей работы, загляните на страницу нашей галереи. Если вы ищете новые ворота или какое-либо сопутствующее оборудование, мы приглашаем вас связаться с нами через наш веб-сайт или позвонить нам по телефону (855) 747-4283, и один из наших дружелюбных представителей будет рад ответить на любые ваши вопросы, или организовать бесплатную консультацию без каких-либо обязательств.

Расходы на электрические ворота 2021 г. | Автоматическая установка ворот

Затраты на подъездные ворота с ручным управлением

По цене 2 500 долл.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. США в среднем ручные ворота подъездной дороги стоят намного меньше, чем автоматические модели.Ваши расходы могут увеличиться до $ 4,000 , если вы выберете алюминиевые материалы, сложные механизмы и аксессуары, такие как домофон. Стоимость рабочей силы от 30 до 80 долларов в час такая же, как стоимость установки электрического, но займет меньше времени. Ваш установщик может взимать фиксированную плату, которая может значительно варьироваться. Позвоните нескольким местным установщикам ворот, чтобы узнать цены.

Стоимость ворот с ручным управлением
Общие расходы Диапазон цен
Трудовые ресурсы 30-80 долларов в час
Ворота 500–1 200 долларов
Должности 25–100 долларов
Бетон 10–50 долларов
Дополнительное оборудование 20–75 долларов
Домофон 350–2000 долларов

Хотя ручные шлагбаумы дешевле, кто-то должен физически откройте их, чтобы разрешить вход.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Модель с ручным управлением может быть вариантом для тех, кто в основном будет использовать проход для уединения. Или если они будут использовать его при входе и выходе из своей собственности, а не для приветствия гостей.

Затраты на установку ворот

Большинство установщиков взимают почасовую оплату труда в размере от 30 до 80 долларов за установку ручных моделей. Некоторые взимают фиксированную ставку за весь проект, хотя это нечасто. Если вам нужно покрыть расходы на установку ограждения для размещения ваших ворот, вы можете рассчитывать заплатить от до 45 долларов за погонный фут для этих секций.В целом, вы можете ожидать, что затраты на установку составят не менее 50% от всех затрат по проекту.

Раздвижные ворота Цены

Раздвижные ворота стоят от 500 до 3 000 долларов . Его размер и вид материала определяют окончательную цену. Установщики берут за эту работу до 80 долларов США в час.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Это может занять гораздо больше времени, чем установка распашных ворот. Возможно, вам также придется заплатить до $ 50 бетона, если на подъездных воротах необходимо установить нижние колонтитулы.

Если у вас нет идеально ровной бетонной подъездной дороги, вашим установщикам может потребоваться бетонная основа в качестве усиления. Для этого потребуется подтянуть часть проезжей части и залить ее бетоном для армирования. Только после этого можно переходить к фактической установке раздвижного шлагбаума.

Получите расценки на установку ворот
Стоимость электрических ворот

Базовая установка электрических ворот стоит около 7000 долларов США . С установленными дополнительными функциями, такими как датчики и домофоны, общая стоимость рабочей силы и материалов может достичь $ 12 000 .

Расходы на электрические подъездные ворота
Расходы на ворота Диапазон цен
Почасовая оплата труда 30-80 долларов США
Ворота $ 500- $ 6000
Должности $ 25- $ 100
Бетон $ 10- $ 50
Комплект открывателя с двигателем и рычагом $ 850- $ 4500
Клавиатуры $ 100-500
Датчики $ 300- $ 500
Домофон 350-2000 долларов
Двойные болларды 3000-6000 долларов

Автоматические модели, которые открываются с помощью пульта дистанционного управления, клавиатуры или датчика голоса, дороже, но также более удобны.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Эти электрические ворота позволяют людям приходить и уходить, не требуя от вас физического открытия и закрытия шлагбаума.

Прейскурант автоматических ворот по материалам

Материал Диапазон цен Характеристики
Алюминий 2000–4000 долларов США Легкий, но может вмятин
Сталь 600–4000 долларов США Простые в обслуживании, но тяжелые
Кованое железо 600-4000 долларов Декоративные, но трудно монтируемые
Дерево 300-4000 долларов Красиво, но требует высокого ухода
Винил 200–1000 долларов Недорого, но легко повредить

Затраты на материалы могут составлять от от 200 до 4000 долларов + с винилом в нижней части диапазона и алюминием, стоящим больше всего в .Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Если вы решите установить автоматические болларды, они могут обойтись вам примерно в $ 3 000 за штуку

Материал, который вы используете для ворот безопасности, сильно повлияет на общую стоимость вашего проекта. Определитесь с идеальной ценой на безопасность и эстетическим видом, который вам нужен, а затем сравните цены на модели, которые подходят вам.

Стоимость установки автоматических ворот

Вы можете установить 12-футовый автоматический шлагбаум подъездной дороги квалифицированным специалистом по цене от 3000 долларов до более 12000 долларов .На общую стоимость установки влияют многие факторы. Установщики ворот могут взимать фиксированную плату или использовать рабочую силу от 30 долларов до 80 в час .

Мотор для ворот Цена

Моторы для автоматических ворот обычно поставляются в виде полных наборов открывателей по цене от 850 долларов до 4500 долларов .Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Они не продаются отдельно, специалист по ремонту ворот рядом с вами может выполнить простой ремонт. Цены на моторы, разработанные для определенных стилей и размеров ворот, значительно различаются.Для сложных моделей, таких как консольная конструкция, нужны большие дорогие моторы. Это гарантирует, что у них есть возможность двигаться самостоятельно.

Цены на электрические открыватели для ворот

Цены на набор для открывания ворот варьируются от 850 до 4500 долларов и поставляются в упаковке отдельно от ворот. Для обеспечения совместимости в эти комплекты входят:

Ваш установщик выберет правильный тип набора открывания для вашего стиля и размера автоматических ворот. Они также подберут все дополнительные функции, которые вы хотите добавить.Вы можете добавить автоматические датчики с обеих сторон по цене от 150 до 250 долларов за штуку , в то время как клавиатуры стоят от от 100 до 500 долларов за пару .

Электрические откатные ворота Стоимость

Электрические откатные ворота могут стоить до $ 12 000 при установке специалистом.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Это особенно верно, когда вы добавляете аксессуары, такие как болларды по цене 6000 долларов США и домофон по цене 2000 долларов США . Один только барьер может стоить вам до , 6000 долларов, , в зависимости от выбранного вами стиля.Автоматические раздвижные модели обычно не поставляются с электрическими открывателями, которые могут работать до 4500 долларов США

Затраты на техническое обслуживание системы дистанционного управления автоматическими воротами

При почасовой оплате труда от 30 до 80 долларов США установщики могут проверять и обслуживать автомат систем ежегодно. Если что-то сломается, запасные части стоят от 25 до 270 долларов. Полная замена будет стоить от 850 долларов до 4500 долларов , включая удаление старой системы.Новички служат в среднем 10 лет.

Во время ежегодного технического осмотра ваш установщик должен:

  • Проверить всю проводку
  • Смазать движущиеся компоненты
  • Выполнить полное испытание системы

Это поможет поддерживать работу рычага, двигателя и других принадлежностей как и ожидалось.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Получите местные оценки от ближайших профессионалов

Факторы стоимости автоматических ворот

Вы можете рассчитывать заплатить до 6000 долларов США за консольные или подземные автоматические ворота, если ваша подъездная дорога имеет уклон.Другие стили по цене , 4000 долларов, , и ниже просто не будут работать. Если вам нужно общественное разрешение на проход к воротам, рассчитывайте покрыть стоимость $ 200 и подождите до шести недель, чтобы начать свой проект. Наклон проезжей части, разрешения и размер - все это факторы, которые повлияют на бюджет вашего проекта.

Цена по размеру ворот

Длина ворот в футах Типичный диапазон
18 2000-6000 долларов
16 1500- 4000 долларов
14
1200–2600 долларов
12 1000–1800 долларов

Цены на ворота для автодомов

По мере увеличения длины барьера увеличивается и его стоимость, вплоть до 6000 долларов только для ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Для большинства домов на колесах подойдут только самые длинные ворота. Датчики $ 500 также могут помочь упростить парковку вашего прогулочного транспорта в пределах линии забора.

Жилые электрические ворота по сравнению с затратами на общественные ворота

Затраты на общественные ворота, как правило, составляют около 12 000 долларов или выше для размещения транспортных средств широкого диапазона размеров. Включение дополнительных функций, таких как двойные болларды по цене , 6000 долларов США , значительно увеличивает цену. Барьеры подъездных путей к жилым домам могут быть намного дешевле в зависимости от конкретных потребностей домовладельца.

Все жители, проживающие в защищенном сообществе, разделяют расходы на установку и ремонт общественных ворот. Эти барьеры защищают подъезды к квартирам, кондоминиумам и одноквартирным домам, которые хотят большей безопасности.

Найти установщиков ворот безопасности в вашем районе

Сделай сам или нанять монтажную компанию для установки ворот

Хотя установщики берут до 80 долларов в час за установку барьера на проезжей части, это часто окупается .Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. С экспертом, выполняющим проект, вы можете убедиться, что ваши композитные, деревянные или металлические ворота установлены правильно и будут работать должным образом. Хотя вы увидите экономию на 50%, , проекты DIY могут привести к тому, что ворота будут тащиться по земле или не открываться. Наем монтажной компании - правильный шаг, если вы хотите свести к минимуму стресс при установке прочных ворот.

Часто задаваемые вопросы

Повысят ли подъездные ворота стоимость моей собственности?

Защитные ворота могут увеличить стоимость вашей собственности на 50 000 долларов .Это повышение стоимости связано с тем, что устройство снижает привлекательность и повышает безопасность. Таким образом, даже если поначалу цена кажется завышенной, вы можете увидеть финансовые выгоды, когда придет время продавать. Поговорите с местным профессионалом или агентом по недвижимости о потенциальных преимуществах рентабельности инвестиций для вашего дома.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Уменьшат ли подъездные ворота мои расходы на страхование?

Да, многие страховые компании снизят ваши расходы на страхование, установив калитку безопасности. Повышенная безопасность и снижение риска кражи и вандализма являются основными причинами более низкого ежемесячного взноса.

Какая стандартная ширина моторизованных ворот?

Хотя стандартной ширины ворот с электроприводом не существует, домовладельцы больше всего отдают предпочтение модели 16 '. Эти автоматические модели имеют длину от 10 до 18 дюймов и подходят для самых разных конструкций проезжей части.

Вам нужно разрешение на строительство ворот?

В некоторых районах вам необходимо получить разрешение на строительство ворот в виде разрешения, которое стоит от 150 долларов до 200 долларов. Ваш установщик может определить, нужно ли вам разрешение для вашего проекта, и получить его в вашем городе.

Можно ли открыть электрические ворота вручную?

Да, электрические ворота можно открыть вручную в случае отключения электроэнергии или части.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Вам просто нужно использовать ключ, чтобы отключить автоматическую систему, прежде чем перемещать шлагбаум в сторону и обратно вручную.

Сколько стоят автоматические ворота?

Электрические ворота стоят меньше копейки в день. Им не нужно много энергии, чтобы активировать мотор и двигаться. Клавиатура, домофон и датчики не вносят ощутимый вклад в ежедневные затраты двигателя на электроэнергию.

Защитные ворота - это то же самое, что подъездные ворота?

При установке в качестве части сплошного забора ворота на проезжей части - это то же самое, что и ворота безопасности. Подобно решеткам безопасности, эта структура может не подпускать всех, пока вы не решите пропустить их, обеспечивая безопасность вашей собственности.

Нанять профессиональную установку ворот рядом с вами

Операторы ворот: ноу-хау для автоматического управления воротами

Устанавливаем автоматические ворота уже много лет

Я проработал более двадцати лет в строительной отрасли и руководил установкой более сотни автоматических ворот и соответствующих операторов ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Благодаря обучению и большому опыту я узнал, какой двигатель подходит для любого типа ворот.

Я приобрел наибольший опыт в этой области, работая с Mulholland Brand в течение последних нескольких лет. Поскольку Малхолланд работает в этом бизнесе так долго, они накопили много практических ноу-хау. А поскольку мы производим так много установок, представители различных производителей информируют нас об изменениях и инновациях в отрасли. Это всегда включает в себя множество практических демонстраций и сеансов вопросов и ответов.

Основы работы с автоматическими воротами

Мы могли бы написать книгу на эту тему - БОЛЬШАЯ книга! Но эта статья, вероятно, ответит на все вопросы для 95% наших установок. Прочитав это руководство, вы получите всю информацию, необходимую для понимания основ машин, которые используются для автоматизации ворот. Прочитав эту статью, вы сможете слушать, как подрядчик говорит об этом аспекте вашего проекта, не засыпая!

Просто узнав размеры ваших ворот (включая вес) и особенности среды установки, а также информацию, которую вы узнаете в этой статье, вы даже можете успешно заказать собственного оператора ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Однако мы не советуем вам заказывать самостоятельно! В некоторых случаях даже небольшая ошибка в измерениях может испортить весь проект. Перед покупкой любого оператора ворот проконсультируйтесь с подрядчиком или лицом, которое хотя бы несколько раз успешно «побывало и проделало это» - или сохраните квитанцию ​​на всякий случай!

Это краткое руководство по приводам ворот и двигателям

Это краткое руководство, которое поможет домовладельцу выбрать двигатель, который будет открывать и закрывать их ворота.Это не исчерпывающее руководство; Акцентирую внимание только на моторах для откатных и распашных ворот. Они составляют подавляющее большинство ворот, защищающих жилые дома. Вскоре мы опубликуем статьи, посвященные другим типам ворот, и обновим эту статью, чтобы она ссылалась на эти статьи в то время.

«Двигатели ворот», «приводы ворот» и «открыватели ворот» - синонимы, означающие одно и то же. Ни один из этих терминов не является «более подходящим», чем другие.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Вы также увидите в статье слово «привод ворот».Это особый тип привода ворот или привода ворот.

Все это названия различных механических устройств, которые подключаются к воротам и позволяют открывать и закрывать их с помощью кнопки, кода или пульта дистанционного управления. Для работы этих механизмов требуется электричество. Каждый из них соединяется с воротами таким образом, чтобы вы могли повернуть или сдвинуть ворота, чтобы они открывались и закрывались.

Два основных стиля ворот: распашные ворота и откатные ворота

Есть несколько различных типов ворот, но два основных типа ворот - это распашные ворота и откатные ворота.Вероятно, 99% ворот в мире относятся к одному из этих двух типов.

Ссылка на эту статью дает общее представление о распашных и откатных воротах. Обратите внимание, что это не всегда просто предпочтение. Есть свойства, которые допускают любой из этих типов, есть другие свойства, где можно использовать только распашные ворота или только раздвижные ворота.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Итак, прежде чем продолжить эту статью, убедитесь, что вы четко знаете, какие ворота подходят для вашей собственности, прежде чем идти дальше.

Привод с линейным рычагом Liftmaster

Выбрали распашные ворота?

Если из-за простых предпочтений или обстоятельств вам лучше всего подходят распашные ворота, у вас есть три разных варианта.Для распашных ворот существует 3 вида приводов:

Swing Gate Choice # 1: линейный рычаг или линейный привод

Двигатель с линейным рычагом (также называемый «линейным приводом» или просто «приводом»), вероятно, является наиболее распространенным типом автоматического открывателя распашных ворот. Вы всегда устанавливаете их на внутренней стороне ворот. Внутри рычага используются разные методы, но в основном они используют червячный привод или винтовой домкрат. У всех этих механизмов один конец прикреплен к стойке, удерживающей панель ворот, а другой конец - к панели.

Популярность открывашек такого типа объясняется их более доступной ценой и тем, что они не требуют много дополнительного места рядом с воротами.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Плюсов:
  1. Они имеют очень низкий профиль; они не занимают много дополнительного места.
  2. Это делает их хорошим выбором для узких проездов с ограниченным пространством.
  3. Когда вы их получаете, большинство брендов предлагают за немного больше денег дополнительную резервную батарею, которая пригодится при отключении электроэнергии.
  4. Приводы с линейным рычагом очень недорогие по сравнению с коробчатыми двигателями
  5. В тех редких случаях, когда вам нужно открыть распашные ворота наружу, их можно отрегулировать для этого. Наша статья о распашных воротах и ​​откатных воротах объясняет, почему вам следует с осторожностью устанавливать распашные ворота, чтобы открываться наружу.
Минусы:
  1. Приводы с линейным рычагом не такие мощные, как двигатели с коробкой на площадках, которые мы обсудим далее. Для более крупных и тяжелых ворот вам, вероятно, понадобится оператор коробки.
  2. Распашные ворота обычно должны открываться на землю, которая не намного выше уровня земли в плоскости, где ворота закрыты.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.
  3. Если ваши ворота должны быть установлены в районе с сильным ветром, плохо установленные или обслуживаемые распашные ворота могут быть очень опасными. В случае с распашными воротами, которые управляются с помощью приводов, мы настоятельно рекомендуем вам установить электромагнит, чтобы ваши ворота были полностью закрыты в любое время, кроме случаев, когда ворота открываются или закрываются.

Распашные ворота. Выбор №2: механизм с шарнирно-сочлененной рукояткой (также известный как «оператор коробки» или «открыватель ворот с подкладкой»)

Liftmaster Устройство открывания ворот с шарнирно-сочлененной рамой

Этот тип приводов распашных ворот крепится болтами к бетонным опорам у основания ворот. Они работают на более тяжелых воротах или на воротах с большими столбами. Это такие обстоятельства, когда прямой рычаг линейного привода не подходит или не может обойти широкую стойку.

Они размещены в больших прямоугольных ящиках, обычно больше в высоту, чем в ширину, с шарнирным механическим рычагом (шарнир действует как локоть), тянущимся от механизма к воротам.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Рука толкает ворота и закрывает их.

Плюсов:

1. Операторы ящиков - мощные. Существуют модели, предназначенные для использования в жилых и коммерческих помещениях.

2. Они также имеют дополнительную резервную батарею. Советуем заплатить дополнительную сумму и получить их.

3. Приводы ящиков можно настроить и отрегулировать таким образом, чтобы они могли открывать и закрывать ворота, расположенные на наклонной поверхности.

Минусы:

1. Операторам ящиков требуется больше места сбоку от проезжей части для установки.

2. Эти механизмы могут открывать ворота только внутрь.

Swing Gate Choice # 3: Подземный (или находящийся в земле) двигатель

Оператор подземных ворот

Подземный (или подземные двигатели) - это тип автоматического открывания ворот для распашных ворот. Двигатель и механизм, приводящий в движение ворота, устанавливаются под поверхностью проезжей части внутри защитного кожуха, при этом приводной рычаг соединяется с нижней частью ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

С этим приводом вы получаете полный обзор ворот с обеих сторон.Для установки требуются специальные шарниры и бетонные работы, что приводит к более высокой стоимости установки.

Плюсов:

  1. Они едва заметны, как снаружи, так и изнутри, размер оператора, который виден, едва заметен.
  2. Эти ворота могут быть настроены так, чтобы открываться по дуге, значительно большей, чем 90 градусов, хотя это бывает редко.
Минусы:
  1. Электродвигатели, устанавливаемые в землю, дороже других электродвигателей для распашных ворот
  2. Для установки требуется прорезать подъездную дорожку, выкопать место для приема оператора и установить закрытый механизм ниже уровня земли.
  3. Затем нужно внести коррективы, чтобы все было правильно. Это дорого.
  4. Рекомендуются в первую очередь для ворот облегченного веса.

Решились на откатные ворота?

Вам нравится стиль откатных ворот? Ваши измерения доступного пространства показывают вам, что это правильный выбор? Для откатных ворот существует 3 типа приводов.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Реечный механизм откатных ворот. «Рейка» - это длинная деталь с «зубьями», а «шестерня» - это круглая шестерня.

Выбор откатных ворот №1: открыватель откатных ворот с приводом от зубчатой ​​передачи или зубчатой ​​рейкой

К воротам прикреплена рейка, которая входит в зацепление с зубчатым колесом привода ворот. Оператор поворачивает шестерню, которая входит в зацепление со стойкой, открывая и закрывая ворота.

Пока дорога, по которой проходят ворота, прямая, это работает хорошо.

Плюсов реечников:
  1. Рейка и шестерня обеспечивают очень тихую работу
  2. Рейка и шестерня покрыты и изготовлены из коррозионно-стойких материалов.Они имеют хорошую репутацию за то, что требуют минимального обслуживания и обладают долговечностью.
  3. Сила тяги распределяется по ширине ворот для уменьшения нагрузки на материал
  4. Стойку снаружи не видно
  5. Обычно это очень маленькие двигатели, требующие меньше места
Минусы реечных приводов:
  1. Требуется более опытный установщик
  2. Требуется прямая колея (возможен уклон)
  3. Двигатель не может быть размещен позади гусеницы

Выбор откатных ворот №2: Приводы откатных ворот с цепным приводом

Устройство открывания ворот с цепным приводом Liftmaster

Это самый распространенный привод откатных ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Обычно он заключен в прямоугольную коробку и закреплен на цементной подушке и расположен близко к тому, что было бы задним концом ворот, когда ворота закрыты. Двигатель вращает ведущую звездочку, которая открывает и закрывает шиберную заслонку с помощью цепи аналогично поднятию и опусканию флажка на шесте. Цепь механизма тянет и толкает ворота по ширине проезжей части.

Плюсы моторов с цепным приводом.

1.) Цепь обеспечивает гибкость на уровне местности.

2.) Существуют двигатели разных размеров, которые подходят для ворот разного размера, которые могут быть размещены спереди, посередине (Allomatic) или сзади ворот

3.) Встроенная резервная батарея доступна за дополнительную плату.

Минусы моторов с цепным приводом

1.) Цепь со временем растягивается и требует периодической регулировки.

2.) Цепь ржавеет и может испачкать подъездную дорожку.

3.) Хвостовая часть ворот несет большую часть веса ворот.Вам нужно укрепить этот участок ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Другие факторы, которые следует учитывать при выборе открывателя ворот

Есть еще несколько факторов, которые важно учитывать при выборе правильного открывателя ворот. Важным для всех операторов является наличие электричества. Еще один фактор - способность ворот и оператора работать на склоне или против него. Обратите внимание, что установка любых ворот и привода, работающего на уклоне, требует множества переменных и требует реальных знаний в измерении собственности, проектировании ворот и установке ворот.Все это выходит далеко за рамки данной статьи.

Таблица сравнения оператора распашных ворот

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

Таблица сравнения двигателей для откатных ворот:

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Следующие шаги

Итак, если вы зашли так далеко, то, вероятно, уже выяснили, какие ворота лучше всего подходят: распашные или откатные.Возможно, вы еще не решили, какой строительный материал вам подходит - дерево, железо, винил или алюминий. Возможно, вы не остановились на стиле, который подходит для вашего дома. Возможно, вам будет полезно посетить нашу галерею вдохновения.

Возможно, вы хотите узнать больше о компании. Вы хотите знать, что другие домовладельцы говорили о работе с нами?

Если вы достаточно хорошо изучили все, что имеет отношение к сайту, и если у вас все еще есть вопросы, это понятно.Были счастливы. отвечать на вопросы без обязательств перед вами. Вы можете позвонить нам 818.639.3820, и мы постараемся ответить на все ваши вопросы точными и полными ответами.

Вы также можете заполнить нашу контактную форму, если вы не хотите сейчас разговаривать, но хотите, чтобы вам перезвонили. Также внизу этой и каждой страницы есть окно чата.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. В обычное рабочее время (а часто и дольше!) Обычно есть с кем поговорить «вживую». В противном случае оставьте свой адрес электронной почты или номер телефона, и мы быстро свяжемся с вами.

С 1994 года мы удовлетворили тысячи людей нашими продуктами и услугами. Практически при каждом взаимодействии с клиентами мы улучшаем отношения. В тех очень редких случаях, когда мы этого не делаем, мы быстро исправляем ситуацию и продолжаем.

Надеюсь, ваш наш следующий счастливый клиент! Скоро поговорим?

Как установить консольные ворота звена цепи

Магазин: Ворота консольно-откатные | Фурнитура для консольных откатных ворот | Комплекты консольных откатных ворот

Версия PDF: Руководство по установке консольных ворот (PDF)


Перед тем, как начать:

Шаг 1 - Получение необходимых разрешений на зонирование и строительство.Могут существовать местные ограничения на зонирование или действия, касающиеся высоты и типа забора и / или ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Ознакомьтесь с требованиями к отступлению линии собственности. Найдите булавки геодезистов, если забор будет расположен рядом с границами владения, или проведите обследование участка.

Шаг 2 - Измерьте длину забора и определите расположение ворот.

Шаг 3 - Позвоните по номеру 811, прежде чем копать. Сообщите в местную или государственную службу защиты коммунальных предприятий, чтобы определить местонахождение потенциальных подземных коммуникаций. Обычно за размещение инженерных сетей не взимается плата, однако может взиматься изрядная плата за ремонт подземных коммуникаций, не говоря уже о возможной травме.

Шаг 4 - Приобретите ограждение из звеньев цепи, консольные ворота и оборудование для консольных ворот на сайте HooverFence.com.

Получение продукции

Убедитесь, что вы получили необходимые детали в течение 5 дней после получения комплекта консольных ворот Hoover Fence Co., используя упаковочный лист, прилагаемый к вашему отправлению, и копию вашего заказа.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Макет проекта

Инструменты для верстки:

  • Измерительное колесо
  • Рулетка
  • Кувалда
  • Ставки
  • Каменная нить
  • Краска для маркировки

Рисунок A

Шаг 1 - Забейте в землю два деревянных или стальных колья, которые будут использоваться для прикрепления троса к (Рис.А). Забейте колья на фут или два от того места, где вы хотите разместить столбики ворот; это позволит вам беспрепятственно сверлить / копать ямы. Это также может позволить вам «сбросить» струну во время рытья ям. Будьте осторожны, чтобы не ударить и не сдвинуть колья.

Рисунок A-1

Шаг 2 - Натяните направляющую веревку кладки между этими стойками; при обертывании убедитесь, что веревка находится на одной стороне от каждой стойки. Эта строка будет обозначать расположение ворот и служить в качестве направляющей при установке столбов.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Столбы будут установлены в бетоне на расстоянии 1 / 8-1 / 4 дюйма от линии струны, даже если стойки ворот и защелок могут иметь разный диаметр (Рис. A-1).

Рисунок A-2

Шаг 3 - Фурнитура затвора предназначена для компенсации разницы, а консольные защелки затвора компенсируют смещение, вызванное роликами / стойками. Имейте в виду, что после установки роликов ворота фактически сдвинутся на несколько дюймов по внутренней стороне этих столбов и по внутренней стороне забора (рис.А-2). Это в нескольких дюймах от струны.

Убедитесь, что шнурок кладки натянут и не имеет препятствий. При необходимости отрегулируйте колья и шнур. Если вы удаляете струну, чтобы выкопать ямы, постарайтесь снова растянуть струну, как это было до удаления.

Установочные посты

Инструменты для установки сообщений:

  • Экскаваторы для ямок
  • Шнек
  • Лопаты
  • Spud Bar
  • уровень
  • Бетонная смесь

Рисунок A-1

Рисунок A-2

Для консольных ворот обычно требуется три стойки, что делает их уникальными; два используются для установки роликов и ворот, а третий необходим как фиксатор.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Две роликовые стойки будут одинакового размера и обычно больше, чем стойка защелки. Важно: хотя стойка защелки меньше в диаметре, вы установите ее в бетоне на том же расстоянии от направляющей струны, что и стойки ролика. Консольная защелка компенсирует смещение после установки ворот. У консольных ворот звено цепи натянуто только на «открывающейся» части ворот. Часть ворот, которая растягивается звеном цепи, обычно на 6 дюймов больше, чем «проем», чтобы обеспечить безопасность там, где ролики будут смещать ворота.Противовес не натягивается звеном цепи, так как обычно находится за остальной частью ограждения. Установите стойки ворот в соответствии с размером «проема» ворот, который вы заказали. Например, проем ворот шириной 20 футов должен иметь ровно 20 футов изнутри внутрь стойки защелки и первой роликовой стойки Рис. A-1. Если вы должны сделать ошибку, сделайте небольшую ошибку, установив стойки слишком близко друг к другу. Поскольку ворота перекрывают проем, столбы, расположенные близко друг к другу, не будут иметь большого значения.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Консольные ворота большие и тяжелые, как и их столбы. Проконсультируйтесь с местными строительными нормами и правилами для определения правильной глубины и диаметра отверстий и бетонных оснований. Как правило, нижние колонтитулы должны быть в три раза больше диаметров установленных столбов. Часто рекомендуется, чтобы глубина нижних колонтитулов столбов забора составляла 1/3 его длины и ниже нуля. Вы можете дополнительно закрепить опоры и бетонные нижние колонтитулы, выкопав в нижней части отверстия отверстие большего диаметра по сравнению с верхним. В результате получится отверстие в форме колокола, в отличие от отверстия в форме моркови.

Рисунок A-3

Для определения местоположения последней роликовой стойки вам необходимо измерить растянутую часть ворот и противовес, чтобы убедиться в правильности посадки. Рис. A-3. В общем, растянутая часть консольных ворот на 6 дюймов больше, чем проем, чтобы гарантировать, что они перекрывают любые зазоры, вызванные смещением роликов.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Оборудование варьируется, поэтому всегда лучше проводить измерения после получения ворот для планирования установки.

Рисунок A-4

Для установки столбов ворот выкопайте ямы диаметром 12-30 дюймов и глубиной 42-48 дюймов.Глубина и диаметр бетонных нижних колонтитулов варьируются в зависимости от вашего местоположения. Указанный выше размер отверстия хорошо подходит для участков с промерзшим грунтом. Отверстия должны быть «колоколообразными», а не «морковными» Рис. A-4. Затем заполните отверстие (я) бетоном и «воткните» столб в мокрый бетон и отвес с помощью уровня. Убедитесь, что ваш бетон не слишком влажный или жидкий. Бетон должен иметь пластиковую консистенцию, достаточно сухой, чтобы столб не опустился на дно отверстия. Стойка ворот НЕ ДОЛЖНА доходить до дна отверстия; должен быть бетон как под столбом, так и вокруг него.Вы захотите оставить бетонный уровень прибл. На 2–4 дюйма ниже уровня земли или уровня земли, особенно на участках, которые замерзают, засыпьте ее грязью.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Замените столбик. Когда земля замерзает, бетонный нижний колонтитул может «вздыбиться», если вы заполните бетон до верха отверстия. Оставьте столб (и) в покое примерно на 24 часа или на время, достаточное для застывания бетона.

Установите консольные ролики и крышки

После затвердевания бетона вы можете установить два нижних консольных ролика на две роликовые стойки, по одному на стойку, с помощью поставляемых U-образных болтов.Если местность неровная, сначала установите каток на самый высокий уклон. Необходимо следить за тем, чтобы консольные катки не устанавливались слишком низко, где снег, лед и промерзшая земля могут снизить производительность. Для выравнивания второго ролика с первым может использоваться прямая однородная длина трубы или трубы, помещая его поверх роликов. Плотно затяните все гайки на U-образных болтах консольного ролика.

Сначала установите консольный ролик на самый высокий уровень.

Установите второй ролик нижней задвижки на одном уровне с первым.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Надежно затяните ролики нижней заслонки.


В нашем Каталоге оборудования для консольных ворот имеется множество вариантов консольных роликов и крышек. Ниже приведены несколько примеров доступных опций.


Стальной консольный ролик
Нейлоновый консольный ролик
Крышка консольного ролика

Стальные ролики - Стальные консольные ролики доступны с пресс-масленкой. Доступные размеры включают 3 дюйма, 4 дюйма и 6-5 / 8 дюймов. Доступны стальные или нейлоновые крышки.

Нейлоновые ролики - Нейлоновые ролики имеют герметичные подшипники, не требующие обслуживания. Нейлоновые ролики доступны для квадратных и круглых заготовок различных размеров. Доступны стальные или нейлоновые крышки.

Консольные роликовые крышки - Настоятельно рекомендуется при каждой установке для защиты точек защемления и ограничения ответственности.

Подвесные консольные откатные ворота

Вверху: Отрегулируйте ролики, когда консольные ворота отцентрированы, равномерно сбалансированные на роликах консольных ворот.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Для подвешивания консольных ворот обычно требуется несколько дополнительных рук. Начните с того, что перенесите шибер к роликовым стойкам и лягте на землю за роликовыми стойками лицом вверх. Примерно отцентрируйте всю ширину ворот с роликовыми стойками. Когда ворота находятся в горизонтальном положении, положите нижнюю направляющую ворот непосредственно на нижние ролики ворот.

Далее, макет верхних роликов ворот и крышки. В зависимости от производителя, вы можете свободно установить верхние ролики ворот и крышки рядом с верхней частью роликовых стоек; это позволяет вам просто сдвинуть ролики ворот вниз и на место, когда ворота находятся в вертикальном положении.Поднимите запорную заслонку в вертикальное положение так, чтобы ее вес был сосредоточен на роликовых стойках. Крепко держитесь или прикрепите ремни безопасности, чтобы ворота не упали. Наденьте верхние ролики на раму ворот и затяните U-образные болты. Оставьте зазор 1 / 4-1 / 2 дюйма между роликом и верхней направляющей ворот, чтобы обеспечить плавную работу и предотвратить заедание.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Сдвиньте ворота назад и вперед несколько раз, чтобы проверить работу. Убедитесь, что консольные ворота не имеют заеданий, которые могут быть вызваны слишком плотной установкой роликов на раме ворот.Проверить ворота на установку уровня. Убедитесь, что все U-образные болты надежно затянуты.


Нижние ролики должны быть выровнены и надежно закреплены перед подъемом задвижки в вертикальное положение

Отцентрируйте заслонку на нижних роликах перед подъемом в вертикальное положение.

При установке верхних роликов оставьте небольшое пространство в 1 / 4-1 / 2 дюйма между роликами и верхним элементом заслонки.

Плотно затяните все гайки на U-образных болтах и ​​отрегулируйте крышки, чтобы предотвратить трение.

Установите защелку консольной раздвижной двери

Следующим шагом является установка защелки консольной шиберной заслонки.Большинство защелок консольных шиберных затворов уникальны тем, что «вилка» защелки, или приемник защелки, устанавливается на штырь защелки затвора, а не затвор.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Затем меньшая часть защелки устанавливается на переднюю кромку шиберного затвора. Когда они встречаются, защелка закрывается на замок. Защелки консольных ворот просто устанавливаются с помощью гаек и болтов. Выбирайте и устанавливайте на удобной высоте.

Защелка стандартная консольная

Крупный план стандартной консольной защелки ворот

Стандартная консольная защелка ворот в закрытом положении

Установите привод раздвижных ворот

Процесс установки привода раздвижных ворот зависит от того, какую марку и модель вы устанавливаете; Прежде чем продолжить, внимательно прочитайте инструкции у оператора ворот.Ниже приведены некоторые общие рекомендации, которые применимы к большинству производителей приводов ворот, однако ваше руководство по установке будет вашим окончательным ресурсом во время установки.

Большинство приводов шиберных затворов допускают установку на стойку или опору. Приводы ворот, монтируемые на столбах, обычно устанавливаются на круглые или квадратные стальные столбы, которые закладываются в бетонные основания ниже уровня мороза.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Привод ворот зажат этими стойками и прикреплен болтами. Большинство приводов ворот также допускают установку на площадку, что означает, что оператор ворот будет опираться на бетонную площадку.В любом случае первым шагом обычно является установка стоек привода ворот или заливка подушки. Обычно оператор размещается по центру между двумя роликовыми стойками. Цепь прикреплена к передней кромке или стороне защелки ворот и простирается до противоположного конца. К стойкам ворот будут прикреплены кронштейны, а цепь будет вставлена ​​стопорными штифтами.

Установка автоматических ворот | Обслуживание автоматических ворот в тот же день!

У всех нас и так достаточно на тарелках.Мелкие дела со временем накапливаются все выше и выше. Мелочи, которые могут показаться не такими уж сложными, могут превратиться в целую гору ответственности и неприятностей, когда все это сложится. Зачем делать себе жизнь труднее, чем нужно? Если вы не хотите выходить из машины на морозе или под дождем, автоматические ворота могут облегчить вам день.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. А благодаря эффективным и доступным услугам по установке автоматических ворот, которые мы предлагаем здесь, в Automatic Gate Masters, нет лучшего времени для этого разумного изменения, чем настоящее.

Преимущества автоматических ворот

Удобство - это причина номер один, по которой многие выбирают автоматические ворота. Однако есть много других преимуществ, которые делают его отличным вариантом для вас и вашего дома. Материалы, которые мы используем для наших ворот, такие как железо, сталь, дерево, винил и алюминий, рассчитаны на долговечность и обеспечивают дополнительную безопасность вашей собственности.

Эти ворота не только безопасны, но и искусно изготовлены и визуально привлекательны для глаз. Они добавляют элегантности внешнему виду вашего дома.Благодаря дополнительной конфиденциальности в жилых помещениях за счет автоматической установки ворот и удобной возможности открыть ворота, не выходя из дома, выбор Automatic Gate Masters для ваших требований по установке не составляет труда.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Почему выбирают автоматических ворот?

Когда вы выбираете партнерство с нашей компанией для ваших потребностей в автоматических воротах, вы подписываетесь на лучших из лучших. Благодаря нашей высококвалифицированной команде и преданности нашим клиентам установка ворот часто может быть завершена всего за один день.Во многих случаях мы избавимся от ваших волос всего через несколько часов. У нас есть опыт и оборудование, чтобы либо модернизировать ваши текущие ворота, чтобы превратить их в автоматическое устройство, либо установить для вас совершенно новые ворота.

Прежде чем мы завершим нашу работу, мы тщательно проверяем все системы, чтобы убедиться, что у вас есть электричество, подключенное к устройству 24/7. Таким образом, у вас никогда не будет проблем с попыткой использовать ворота. Наша команда находится на связи 24 часа в сутки и готова помочь вам с любыми проблемами, которые могут возникнуть.

Мы обещаем вам эффективные и доступные технологии и квалифицированное обслуживание.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Позвоните в Automatic Gate Masters сегодня, чтобы организовать бесплатную консультацию и стать на шаг ближе к дому своей мечты.

Сколько стоит установка подъездных ворот?

Если вы устали от людей, которые используют подъездную дорожку, чтобы развернуться, вы хотите усилить безопасность дома или вам просто нравится внешний вид закрытой подъездной дороги, вам понадобится время, чтобы узнать о затратах на это улучшение дома.

Для начала установка подъездных ворот осуществляется одним из двух способов: автоматическим (открывается электронными устройствами и фиксируется электронными замками) и вручную (требуется, чтобы кто-то вышел из транспортного средства, открыл ворота и закрывал их за собой после вход).

Несложно догадаться, какой из двух стилей самый дешевый. И все же в подъездных воротах есть еще доработки. Например, некоторые открываются, а другие открываются, и они могут быть изготовлены из множества материалов.

Все эти факторы влияют на стоимость установки ворот и должны быть приняты во внимание перед началом работы.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Помните также, что необходимо соблюдать местные законы о зонировании и безопасности, особенно в том, что касается ширины ворот. В конце концов, местные пожарные постановления обычно требуют, чтобы пожарная машина могла легко пройти через ворота и окружающий забор или колонны.

Ручной затвор Стоимость
Работы по проектированию и установке 30-80 долларов США в час
Материалы - ворота / столбы / бетон 575–1 400 долл. США
Оборудование 75
Итого 680–1555 долларов
Автоматические ворота Стоимость
Работы по проектированию и установке 30-80 долларов США за час
Материалы - ворота / столбы / бетон 575–6500 долл.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.
Открывалка с мотором 850–4 000 долл. США
Аппаратное обеспечение сенсорной системы 500 долл. США
Итого затраты 1 955–11 080 долл.
Прочие расходы Стоимость
Домофон 350–2 000 долл. США
Болларды 3000–6000 долларов
Система дистанционного управления 850-4500 долларов (на 10 лет)

Прочие соображения и затраты

  • Откатные ворота намного дороже распашных ворот, и домовладельцы могут платить гораздо больше как за рабочую силу, так и за материалы, так как должны быть прочные бетонные опоры, а также потому, что сложность конструкции и установки ворот часто вызывает неровности.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. это до отметки 80 долларов в час.
  • Материал, выбранный для ворот, также повлияет на общую стоимость, с вариантами для алюминия, стали, дерева, винила и кованого железа по цене от 300 долларов США до 4000 долларов США .
  • Помните также, что электропитание должно быть подведено к автоматическим воротам, а это может означать рытье траншей для проводки и электроники, что увеличивает цену.
  • Стоимость разрешения на установку ворот составит в среднем от $ 150 до $ 200 в большинстве районов, и установка не может быть произведена до тех пор, пока город или город не предоставят официального разрешения.
  • Не забывайте, что эксплуатация ворот сопряжена с расходами, и хотя некоторые из них стоят лишь номинальную сумму в течение дня, некоторые - огромные суммы.

Ознакомьтесь с нашим руководством, если вам нужна ссуда для проекта улучшения дома .

Рекомендации для самостоятельной работы

  • Самостоятельная установка подъездных ворот не является жизнеспособным решением.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. Слишком много переменных и слишком много технических проблем, чтобы сделать его эффективным выбором.Например, подъездная дорожка с подъемом или спуском потребует системы, разработанной для решения проблем, в то время как некоторые ворота могут работать только на плоских поверхностях.
  • Электронный аспект установки также предназначен только для специалистов. Лучше всего найти нескольких подрядчиков, специализирующихся на установке ворот, получить оценку вашего проекта и попросить примеры предыдущей работы, чтобы убедиться, что вы получите наилучшие результаты.

Список литературы

  • Сметная книга для мастера, полная серия за 2019 год.
  • Последние цены с сайтов Home Depot и других поставщиков.
  • Литературный обзор сайтов DIY.

Установка автоматических ворот | Подъездные ворота | Электрические ворота

Установка автоматических и электрических ворот

D Откатные ворота на набережной

Откатные ворота - отличный выбор для автоматизации подъездных ворот жилых домов, когда на площадке есть крутые уклоны, запрещающие использование распашных ворот, или другие ограничения площадки.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики. В откатных воротах используются колеса с V-образным пазом на гусенице. Роликовые направляющие ворот используются для направления ворот и удержания их в вертикальном положении. Место для швартовки, также называемое уловителем ворот, расположено на противоположной стойке для стабилизации ворот в закрытом положении. Как правило, если у вас достаточно места, мы рекомендуем использовать откатные ворота для проезда. Что касается износа, то наши откатные ворота имеют лучшее распределение веса, чем другие типы ворот, поэтому они более надежны. Очень важно, чтобы ваши ворота и привод ворот устанавливали профессионалы, знакомые с требованиями производителя, чтобы ваши ворота прослужили вам долгие годы безотказной работы.


Распашные ворота подъездной дороги

Распашные ворота доступны как одинарные, так и двойные (двустворчатые). Распашные ворота или двустворчатые распашные ворота идеально подходят для больших домов с длинными подъездными путями.Установка ворот сдвижных: Как установить откатные ворота - 10 ошибок. Инструкция и схема подключения автоматики.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
