Тычковый кирпич: Кирпичная кладка своими руками: виды, фото и видео

Виды перевязки кирпичной кладки. Как рождается стиль.

“Скажи мне – и я забуду; покажи мне – и я запомню; дай мне сделать – и я пойму”. Китайская народная мудрость.





Кирпичная кладка как вариант декоративного оформления фасада и интерьера зданий.



Кирпичная кладка является одним из древнейших способов строительства зданий и отделки фасадов домов и интерьеров помещений. Сегодня существуют различные виды кирпичной кладки, как лицевой, так и черновой. Знания о них достались нам от предков, и они являются наследием архитектурных стилей разных народов Земли. От выбранного типа укладки кирпича зависит не только прочность, надежность и долговечность сооружений, кладка также напрямую определяет их стиль. Исторически так сложилось, что каждому виду архитектурного стиля, кирпича, соответствует свой стиль кирпичной кладки. В нашей статье мы расскажем о способах перевязки кирпичной кладки, используемых в отделке фасадов зданий и интерьерах.

Чтобы статья стала для вас более информативной, необходимо понимание несложных терминов, определение которых мы представляем ниже.

Кладку кирпича выполняют горизонтальными рядами. Кирпичи укладывают на раствор широкой гранью – постелью (но также существуют способы укладки на ложок)

Тычковая кладка – кладка, при которой кирпич кладется тычком наружу, по отношению к лицевой поверхности стены.

Ложковая кладка – кладка, при которой кирпич укладывается ложком наружу по отношению к лицевой поверхности стены.

Система перевязки швов – определенный порядок чередования “ложковых” и “тычковых” рядов.

Тычковый ряд – ряд кирпичей, которые к поверхности стены уложены “тычками”, короткими гранями.

Ложковый ряд – ряд из кирпичей, которые к поверхности стены уложены “ложками” – длинными гранями.

Вертикальный шов – шов, разделяющий боковые грани соприкасающихся кирпичей. Бывает продольный и поперечный.

Горизонтальный шов – шов между соседними горизонтальными рядами.

Ширина кирпичной кладки должна быть кратна половине длины кирпича.





Рассмотрим детально каждый вид кладки.



  • Итак, самый распространенный вид перевязки кирпичной кладки – ложковая кладка в ½ (половину) кирпича.

    Кирпич укладывается длинной стороной (на ложок) и в каждом следующем ряду сдвигается относительно предыдущего на половину для перекрытия вертикального шва. Такой вид кладки обеспечивает максимальную прочность конструкции. Применяется в строительстве и облицовке стен домов, возведении перегородок внутри помещений, классической отделке интерьеров, в печном деле. В архитектуре кладка с перевязкой в полкирпича чаще всего применяется в создании классического стиля. Массив ложковой кладки в полкирпича перевязывается с основным массивом здания с помощью закладных через ряд по вертикали и через 2 метра по горизонтали.

    Типы кладок. Ложковая кладка в пол кирпича



  • Ложковая кладка в ¼ (четверть) кирпича. Выполняется сдвиг на ¼ кирпича, относительно предыдущего ряда. Может применяться в декоративной отделке фасадов и интерьеров, воплощении различных дизайнерских решений, таких как римский и баварский стили. Хорошо смотрится такая кладка с применением ригельного кирпича формата Лонг (Long) и мини-ригель. Отлично смотрится в исполнении фасада редуцированным кирпичом, кирпичом ручной формовки, клинкера.

Типы кладок. Ложковая кладка в четверть кирпича



  • Ложковая кладка в 1/3 (треть) кирпича. Выполняется так же, как и кладка в полкирпича и в четверть, только сдвиг каждого последующего ряда относительно предыдущего, осуществляется на одну треть кирпича. Так же, как и кладка в четверть, данный вид кладки применяют в декоративных целях.

Ложковая кладка в треть кирпича



  • Тычковая кладка. Кирпич укладывается короткой стороной наружу и как в случае с ложковой кладкой в полкирпича, сдвигается в каждом следующем ряду наполовину. Данный вид кладки не только необычно смотрится и декоративен, он также позволяет создавать нелинейные архитектурные формы, изгибы, радиусные решения. В печном деле тычковая кладка шикарно смотрится при создании термически ненапряженных радиусных топливников открытых каминов больших размеров.

Тычковая кладка



  • Ложковая диагональная кладка, со сдвигом в 1/4 (четверть) кирпича. При укладке ложковой стороной, кирпич сдвигается в каждом ряду диагонально на четверть. Является разновидностью декоративной кладки.

Диагональная кладка



  • Голландская кладка. Кладка облицовочного кирпича, при которой один ряд укладывается только “тычковой” стороной, а следующий – чередованием “ложка” и “тычка”. Голландская кладка очень декоративна. Придает особый колорит, характерный для средневековой Европы, выглядит богато и стильно. Идеально подходит для баварского архитектурного стиля, с применением редуцированного и ангобированого кирпича, клинкера, кирпича ручной формовки. Позволяет делать толщину стены в кирпич.

Голландская кладка



  • Крестовая связь (тип 1). Такой вид перевязки еще называют “Русская кладка”. Производится чередованием “ложкового” и “тычкового” рядов. Часто применяется дизайнерами для придания оттенка древности, но также может применяться в стиле Лофт. Также, как и в случае Голландской кладки, толщина ее может быть в кирпич.

Крестовая кладка



  • Крестовая связь (тип 2). Кладка лицевого кирпича выполняется по аналогии с Крестовой связью Тип 1, но со сдвигом вертикальных швов на ½ длины кирпича в каждом втором ряду. Имеет более сложный рисунок, по сравнению с первым типом.

Крестовая кладка



  • Готическая кладка. В ряду готической кладки чередуются “ложок” и “тычок”, при этом относительно предыдущего ряда “тычок” смещается на половину своей длины, а “ложок” – на 1/3 длины. Визуально придает фасаду высоту и устремленность вверх.

Готическая кладка



  • Цепная кладка. Выполняется по принципу – два “ложка” – один “тычок” – два “ложка”.

Цепная кладка



  • “Дикая” (хаотичная) кладка. Пожалуй, самый необычный и интересный из способов укладки облицовочного кирпича, при котором не соблюдается какой-то определенный порядок чередования коротких и длинных сторон. Более того в этом виде кладки допускается применение кирпича размером 3/4. Данный вид кладки подсказан самой природой, он легко и органично воспринимается глазом и не утомляет. Интерьеры и фасады с использованием “дикой” кладки снимают напряжение, вызывают чувство комфорта и умиротворения. В природе нет ничего симметричного и именно поэтому хаотичная, или “дикая” кладка является наиболее естественной для визуального восприятия. Большое количество застройщиков в Европе и Мире выбирают хаотичную кладку для воплощения своих архитектурных замыслов. Данный вид кладки идеально подходит для создания работ в стиле “Бавария”, “Римский стиль”. Что касается видов кирпича, применяемых в “дикой” кладке, то тут пальму первенства держит ригельный кирпич (формата Лонг и мини-ригель), “баварский кирпич”, сделанный с применением технологий редуцирования, ангобирования и ручной формовки.

    Хаотичная кладка



    Хаотичная кладка



    На первый взгляд кажется, что создание хаотичной (дикой) кладки, дело простое. Однако это далеко не так. Чтобы качественно и красиво выполнить работу, следует соблюдать определенные правила:
    - На 1 квадратном метре кладки следует располагать 4-16 “тычков”
    - Допускается перевязка только в четверть и треть кирпича
    - При использовании 1/4 и 3/4 кирпича в кладке, также возможна перевязка в полкирпича
    - Минимальное смещение тычков в двух последовательных рядах составляет 1 ½ тычка
    - Тычки, расположенные на одной вертикальной линии, должны располагаться на расстоянии не менее 5 рядов друг от друга

    - Допустимое количество “ступеней” в кладке, не более 5
    - Категорически не допускается применение элементов “цепной” кладки

Хаотичная кладка



  • Силезская кладка. Выполняется укладка чередованием в каждом ряду: два “ложка” – один “тычок”, со смещением в каждом ряду аналогично “готической” кладке. А именно: “тычок” смещается на половину своей длины, а “ложок” – на 1/3 длины.

Силезская кладка



  • Фламандская кладка. Чередование “ложков” и “тычков” в каждом ряду, при этом каждый последующий ряд располагается так, чтобы его “тычки” находились в центре “ложков” предыдущего ряда.

Фламандская кладка



В завершении статьи хочется рассказать о прочности. Все дело в том, что надежная перевязка швов в ½ кирпича имеет решающее значение в тех случаях, когда марка (прочность) раствора ниже прочности кирпича (например известковый раствор в древности). Когда же раствор намного прочнее самого кирпича (современные цементные растворы высоких марок), то перевязка швов в кладке будет выполнять скорее эстетическое значение. Из этого следует, что виды кладки, где присутствует перевязка в “четверть”, должны выполняться на прочный и качественный раствор.

С уважением, всегда ваши

Команда Печного Центра!

Виды кирпичной кладки с фото и названиями — IVD.ru

Наверх Перепланировки
  • Каталог домов
Рассылка С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Pinterest Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Вн

схемы перевязки швов в 1, 1.5 и 2 кирпича, особенности и технология

В зависимости от особенности и цели установки кирпичной кладки употребляются разнородные варианты. Многие знают, что несоблюдение, строительных правил и общепризнанных норм может привести к печальным последствиям, а так же увеличению сроков работ. И действительно, данная статья показывает разные типы укладки и порядком перевязки швов. Ознакомившись со всеми типами и большим разнообразием вариантов, вы сможете подобрать отлично подходящий под ваши требования, цели и условия окружающей среды.

Виды кладки кирпичаВиды кладки кирпичаВиды кладки кирпича бывают довольно разные

Виды кирпича используемые в строительстве

За многие годы использования кирпича в строительстве, создавались и придумывались все новые варианты, отличающиеся между собой по размерам, прочности, оттенкам и даже форме. Рассмотрим наиболее популярные существующие виды кирпича:

  • Силикатный;
  • Керамический;
  • Клинкерный;
  • Шамотный;
  • Полнотелый кирпич;
  • Пустотелый кирпич.

А теперь рассмотрим каждый из них подробнее, а так же узнаем их отличительные особенности, достоинства и недостатки. Каждый из вариантов имеет свое место в строительстве, и грамотный подбор кирпича позволит не только получить высокое качество итоговой кладки, но и в некоторых случаях сэкономить.

Силикатный

Силикатный кирпичСиликатный кирпичСиликатный кирпич

Одним из самых часто используемых кирпичей считается силикатный, со своей простотой и дешевизной. Для их изготовления применяются песок и известь. Замешивание сырья выполняется в автоклаве или же при ручном добавлении воды, после чего готовый продукт проходит сушку. К недостаткам данного кирпича можно отнести:

  • Слабая прочность по сравнению с аналогами.
  • Тяжесть материала, что осложняет работу с ним.
  • Низкая теплоизоляция
  • Слабые влагостойкие качества.
  • Сильная подверженность ультрафиолету.

Керамический

Керамический кирпичКерамический кирпичКерамический кирпич

Название получило за счёт своего основного ингредиента, глины. Во время изготовления происходит высокотемпературный(800-1000оС) обжиг материала. В связи с выгоранием органических веществ и испарению воды, материал получается пористый.

Клинкерный

Первой и главной отличительной чертой от обычного красного кирпича его отличает более высокие температуры обжига, что в итоге способствует улучшению его прочности.

Шамотный

Шамотный кирпич Шамотный кирпич Шамотный огнеупорный кирпич

Основным материалом изготовления служит глина огнеупорная. Главными ее преимуществами считаются:

  • Не подверженность к разрушению от высоких температур, даже при многочисленных нагреваний.
  • Одним из важнейших преимуществ считается отличные показатели теплоемкости. Помимо того, что он огнеупорный, он достаточно медленно отдает тепло и нагревается с хорошей скоростью.
  • Чаще всего данный кирпич применяют в строительстве каминов, печей и плит.

Нужно ли утеплять?

Вопросом, нужно ли утеплять кирпичные дома, задаются многие и, несомненно, наш ответ — да. Отсутствие утеплителя возможно только при большой толщине кладки, приемлемой для вашего климатического района. Недостаточная толщина приводит к эффекту холодного дома, так как, сам кирпич достаточно хорошо проводит тепло.

В старых же домах такого не было, там использовались очень толстые стены от 700мм. Конечно же, такие стены никто сейчас не делает из-за сильной затратности: легче и дешевле добавить утеплитель.

Так же в пользу утеплителя выступает возможность появления трещин в кирпиче и образования мостиков холода, что пагубно сказывается на теплостойкости конструкции. Неоспоримым доводом так же выступает снижение общей массы конструкции и облегчение нагрузки на фундамент, что в свою очередь экономит бюджет и время возведения постройки.

Стандартные размеры кирпича

Стандартные размеры кирпичаСтандартные размеры кирпичаСтандартный размер обычного одинарного красного и белого кирпича
Вид кирпича

Размеры, мм.

длина ширина толщина
Одинарный 250 120 65
Утолщенный 250 120 88
Одинарный размера модульного 288 138 63
Утолщенный размера модульного 288 138 88
Утолщенный пустоты располагаются горизонтально 250 120 88

Системы перевязки швов

Что бы в полной мере разобраться с системой перевязки швов, нужно ознакомиться с основной терминологией:

  • Постель — это широкая плоскость, именно выкладывая на нее, и создает итоговую конструкцию.
  • Ложок — наиболее длинная и узкая сторона находящаяся с боку.
  • Тычок — узкая сторона кирпича, находящаяся с боку.
  • Ряд ложковый — это тип кладки на сплошную часть кирпича выполняемый в соединении узкой части  при помощи раствора.
  • Верста кладки — это фасадная сторона или другими словами крайний наружный ряд.
  • Забутка кладки — часть в середине стены, наиболее встречаемые варианты заливка бетоном или б/у кирпичи.

Ознакомившись с основными терминами, перейдем к разбору самих типов швов.Ознакомление со всеми типами швов, позволит в итоге принять верное решение по их выбору, в зависимости от конечной цели.

Однорядная система цепная

Система в один ряд, так же еще ее называют цепная, представляет собой посменное расположение ложковых и тычковых сторон друг за другом.

Однорядная система цепнаяОднорядная система цепнаяОднорядная цепная система перевязки кирпичных швов

Кладка в 1/2 кирпича ложковая

Эта перевязка выглядит с фасада в шахмотном порядке. Как понятно из названия, фасад выкладывается ложковой стороной, каждый последующий кирпич находящийся наверху своим центром ложится на цементный шов нижележащего ряда.

В 1 кирпич крестовая 1 вариант

Такой тип кладки с фасада имеет вид крестовины. С нижу вверх, кирпичи располагаются ложковым и тычковым рядом по очереди. При этом, что касается последующих рядов, они идут с по переменной перевязкой между рядами по вертикали.

Кладка в один кирпичКладка в один кирпичКрестовая кладка в один кирпич

В 1 кирпич крестовая 2 вариант

Во втором варианте крестовой кладки в 1 кирпич вид с фасада такой же, но идет укрепление за счёт шахматного порядка ложковых рядов в центре. Поэтому, они перекрывают швы, что повышает прочность всего здания. Последующие ряды так же располагаются, как и в первом варианте, главным же отличием тут служит смещение в полкирпича ложкового ряда.

В 1 кирпич многорядная

Данная многорядная кирпичная кладка в 1 штуку в основном отличается от однорядной расположением между тычковыми рядами четырех ложковых рядов расположенных в шахматном порядке, для перекрытия швов. Такой вид она имеет с фасадной стороны.

В 1/5 кирпича 1 вариант

Кладка в 1,5 кирпичаКладка в 1,5 кирпичаКладка стен в 1,5 кирпича

Первый вариант кирпичной кладки 1/5 со стороны фасада имеет вид обычной крестовой. Отличия идут в центральных рядах кладки. Расположение кирпичей имеет вид «П» и обратной «П». То есть на один наружный кирпич расположенный ложковой стороной, к нему прилагаются два кирпича тычковой стороной из середины кладки.

В 1/5 кирпича 2 вариант

Кладка в 1/5 кирпича второго варианта имеет лишь отличие от первого варианта в небольшом смещение буквы «П», что способствует перекрытию швов, повышая прочность здания и отсутствию сквозных швов. По лицевой же части это стандартная крестовая модель.

В 2 кирпича

Кладка в 2 кирпичаКладка в 2 кирпичаКладка в 2 кирпича

Кладка при использовании двух кирпичей с лицевой стороны представляет собой стандартный крестовой тип. Однако отличия идут уже в чередовании швов. В ложковом ряде, кирпичи идут в таком положении с лицевой стороны и с тыльной, между ними же располагаются кирпичи расположенные тычковой стороной. Кладка имеет для них вид «П» с единственным отличием, задний ряд смещен на полкирпича по отношению к лицевому, что приводит к лучшему перекрытию швов.

В 2/5 кирпича

Кладка с использованием 2/5 кирпичей также имеет вид крестовой. С лицевой стороны фасада. Однако перевязка похожа на удлиненную «П» за счет наличия 2 кирпичей расположенных тычковой стороной и идущих друг за другом.

Многорядная система

Многорядная кладка Многорядная кладка Многорядная система перевязки швов

Данная система имеет вид, где происходит чередование между тычковым рядом кладки и несколькими ложковыми, обычно 5-6. Обычно при кладке начинают именно с тычкового ряда. Перевязка шва у ложкового ряда происходит со смещением, как правило, в полкирпича.

Трехрядная система

Система трехрядная относится к одному из видов многорядной. Особенность этой кладки, между тычковыми рядами располагаются три ложковых. Перевязка шва, как и в многорядной, идет со смещением в полкирпича.

Виды кладки кирпича

Виды кладки кирпича имеют большое многообразие, зачастую это зависит от конечных целей, от требуемой прочности и толщины. Грамотно подбирая возможные варианты перевязок, а так же метод возведения, вы можете сократить время и усилия на строительство. Так же в зависимости от типа, необходимую прочность можно добиться раньше, нежели применяя в строительстве более сложную кладку и перевязку.

Ложковая перевязка

Ложковая перезязкаЛожковая перезязкаЛожковая кладка со смещением в 1/2 киирпича

Ложковая перевязка относится к самой простой и часто используемой, это обычная кладка в 1\2 кирпича. Как правило, шов происходит с небольшим смещением на половину или четверть кирпича, относительно вертикали между рядами. При всей своей простоте и легкости возведения, чаще ее используют только для возведения перегородок, либо в приемлемых климатических зонах.

Цепная перевязка

Однорядная цепная системаОднорядная цепная системаЦепная система перевязки, в которой тычковые ряды чередуются с ложковыми

Цепная перевязка используется для строительства объектов требующих высокую прочность. Повышение прочности происходит за счет перекрытия швов, укладывания ложкового ряда параллельно с разбежкой швов. Этот метод необходим для высоких зданий или зданий несущих большую межэтажную нагрузку. Используя данную перевязку, прочность стен, увеличивается в разы.

Многорядная перевязка

Многорядной перевязкой, как было сказано ранее можно считать расположение между тычковыми рядами, от трех до шести ложковых рядов. Как правило в строительстве тычковый ряд начинает и заканчивает многорядную перевязку.Это достаточно прочное и хорошее сочетание используемое в многих домах.

Облегченная кладка

Облегченная кладкаОблегченная кладкаОблегченная колодцевая кладка с утеплением стен керамзитом

Облегченная кладка особый вид облегченной конструкции, имеющий вид двух стен, толщина стен преимущественно в 2 кирпича. Пространство, образовавшееся между стенами, заполняют каким-либо специальным материалом, чаще это керамзит. Такой тип используют там, где невозможно возводить другой тип кладки или же это не позволяют какие-либо факторы.

Армированная кладка

Армированная кирпичная кладкаАрмированная кирпичная кладкаАрмирование кирпичной кладки рекомендуется делать начиная от самого основания стен

Армированная чаще присутствует при строительстве домов, все потому-что она значительно повышает общую прочность. Так же возможно армирование при возведении теплоизоляционных стен. Наибольшую популярность армирование завоевало в сейсмоопасных зонах. Так же применение арматуры присуще только в тех случаях если повышение марки раствора и материала не позволяет в полной мере предоставить достаточные прочностные качества. Если же вам достаточно повысить марку цемента или использовать более прочный вид кирпича, армирование не будет требоваться.

Декоративная кладка

Декоративная кладкаДекоративная кладкаВиды декоративной кирпичной кладки

Декоративную кладку как понятно из названия применяют для украшения фасадов или определенных частей здания. В наше время декоративную кладку стали так же активно использовать и внутри помещений, как жилых, так и нет. Благодаря использованию кирпича для декора, можно воссоздать действительно прекрасный внешний вид. Данное дело желательно доверять мастеру, так как создание декора сложный процесс и трудоемкий. Однако если сделать все верно, вы получите фасад не только отличного качества, но и превосходного внешнего вида.

Баварская кладка кирпича

Баварская кладка кирпичаБаварская кладка кирпичаПример дома и забора, выполненных баварской кладкой кирпича

Это особый метод для облицовки стен. Помимо облицовки, данным методом выкладывают ограждения, определенные архитектурные элементы, беседки и т.д. Важным моментом является то, что это ни какая-то особая конструкция, в первую очередь, это особый вид кирпича. По сути это такая же обычная кладка, без особых нововведений, но использование специального кирпича придает новый оттенок фасаду. Для кладки используются кирпичи разных оттенков вперемешку. Что и позволяет достичь необычной фасадной кладки. Такие кладки можно заметить в старинных кирпичных домах Европы. Однако и в России такой тип кладки использовался как в старину, так и в современном обществе.

Лицевая кладка

Лицевая кладкаЛицевая кладкаКладка облицовочного кирпича

Лицевая кладка является обычной кладкой фасадной стороны здания. Для этого чаще используют облицовочный кирпич, либо силикатный или керамический. Данный тип кладки является неотъемлемой частью, используя необычные сочетания или дополнительные архитектурные элементы, возможно, создать неповторимый внешний вид лицевой стороны здания. От качества лицевой кладки зависит общий внешний облик всего здания. Поэтому не стоит пренебрежительно относится к данной кладке, и не соблюдать правила, либо торопиться там, где это может привести к ухудшению внешнего вида фасада.

Ажурная кладка

Ажурная кладкаАжурная кладкаАжурная кладка

Ажурную кладку зачастую использует для отделки внешних сторон здания. В единой гамме с лицевой кладкой, подчеркиваются индивидуальность здания и изысканность. Ажурная кладка используется реже остальных, так как она не менее трудоемка и затратна в ресурсе времени и сил. Данные типы кладки, служат для ознакомления, более подробно по кладкам можно узнать в специальной литературе.

Технология кладки

Есть разные варианты технологии, но все они соответствуют основным параметрам. Первым из них считается, что вся работа по возведению происходит вручную. От кратности кирпича получается определенная толщина стены. Рассмотрим основные виды.

Метод вприжим

Метод вприжим используется при вертикальном возведении стены, преимущественно в сочетании с раствором жесткого качества и дальнейшей расшивки стыков и их заполнением.  Такой метод одинаково повсеместно используем для ложковых и для тычковых вариантов, и в случаях где используются оба эти метода. С отступанием от стены расстояния в 10-15 мм проводят обязательное расстилание материала. Для таких случаем под рукой у мастера всегда должна быть кельма, в данном методе это неотъемлемая часить строительства.

Сам процесс выглядит так:

  • Держа рукой кельму, делают ею постель, затем раствор собирается ребром кельмы, который затем прислоняют к боковой грани ранее положенного кирпича, вторая рука в это момент занята укладкой последующего.
  • Левой рукой по постели перемещают к ранее расположенному и прижимают. Двигая вверх руку, берут кельму, а другой рукой подтаскивают кирпич, закрепляют раствор между вертикальных кромок между кирпичами положенным сейчас и до этого момента.
  • Так как обычно после этих действий выпирает много раствора, его в одно действие убирают кельмой.

Данный метод имеет немало преимуществ, но из-за большого количества действий, он является тяжелимым и самым трудоемким.

Метод вприсык

Метод вприсык используется с использованием пластичных материалов. На переде стены заполнение проемов весьма небольшое. Возведение происходит следующим образом. Взяв кирпич в руки и проводя по раствору под наклонном, прижимают к кирпичу, выставленному до этого. Расстояние, от выставленного до этого, составляет примерно 80-120мм. Во время приложения к ранее стоящему, равномерно укладывают на постель. Благодаря этому действию, часть раствора находившегося на постели, перемещается в боковой шов. После всех действий прижимание происходит мастерком. При процессе выкладывания для тычкового ряда, вся процедура имеет тот же порядок, единственным отличием в данном случае будет подцепление раствора, которое на сей раз происходит ложковой стороной, а не тычковой.

Метод вприсыкМетод вприсыкКирпичная кладка методом вприсык

Это единственный метод, при котором возможно держать кирпич именно двумя руками. В данном случае раствор, расположенный на постели выполняется грядкой. Приемлемое расстояние составляет 20—30 мм, делается такой отступ, что бы при проведении кирпичом и прижатии часть раствора не вытекла на лицевую часть кладки. Стоит учесть и тот факт, что данный метод крайне не желателен для возведения верхних рядов, в зоне сейсмоопасной.

Вприсык с подрезкой

Вприсык с подрезкой является в большей мере схожей с методом вприсык. Процедура так же начинает с захвата раствора одной из сторон и дальнейшего прижатия. Главной же отличительной чертой является отступ в 10мм-15мм, такой же, как при методе вприжим. После того как данный этап окончен, проводят подрезку шва, то есть убирание лишнего раствора.

В случае, когда раствора осталось много, как и в методе, прижим его срезают кельмой. Так же стоит отметить, что для данного метода используют более жесткий раствор. Этот метод является универсальным, а так же занимает меньше времени, чем методом вприжим, однако дольше чем методом вприсык.

Способ вполуприсык

Способом вполуприсык изготавливают забутку. Раствор в первую очередь выкладывают между лицевой и внутренней верстами. После разравнивания раствора, происходит укладка кирпича в забутку. Это довольно действенный и не сложный способ.

Остальные швы являются мало заполненными. Их заполнение происходит позже, когда расстилают раствор выше лежачего ряда. Важным моментом будет слежение за тем, что бы по итогу все швы были заполнены раствором. Ошибка в это может привести к потере гидроизоляционных свойств, снижению теплоизоляции и прочности, ко всему этому приводит плохое заполнение швов раствором.

Шнур причалка и его устройство

Шнур причалкаШнур причалкаШнур-причалка и его устройство позволяет выложить весь ряд кирпичей на одном уровне

Первым делом выкладываются углы кладки, а после уже вся стена. Шнур причалка как раз служит для того, что бы помочь в ровном выкладывании всего ряда. На одном уровне располагается причалка от углов крайних кирпичей. В качестве причалки может выбрать леску, нитку из капрона или что-нибудь подобнее. Основными требованиями к причалке относятся заметность и прочностные качества.

Осуществление крепежа происходит при помощи гвоздей. Гвозди вбиваются к порядовке или непосредственно в кладку. Нить располагается на расстоянии в 2-3мм в верх от предыдущего ряда. Это необходимо чтобы не создавать помех при кладке ряда. В случае если нет подходящего места для установки причалки, можно сделать следующие действия:

  • Причалку привязать к гвоздю, который вставить непосредственно в только, что изготовленный шов.
  • Скобой прицепляется причалка, затем она прижимается кирпичом.

В случае если расстояние достаточно большое и причалка проседает в некоторых местах, ее подкрепляют подпоркой из двух кирпичей, так же называемый маяк. Один из кирпичей обязательно располагается на небольшом бруске с размером 12мм.

Госты снипы сп

СНиП 12-01-2004, СНиП 3.03.01-87, СНиП 12-03-2001 — обязательная документация при возведении стен, наружных и внутренних, а так же перегородок из кирпича.

В документации подробно описаны все требования и проводимые процедуры при кладке. Соблюдение всех требований, позволит вам произвести качественную кладку с получением высокой прочности стены и хорошей теплоизоляции.

постель, ложок и тычок (фото)

Стороны кирпича имеют собственные названия. Зная их, можно ориентироваться в процессе работы, разбираться в типах построек и пользоваться специальной справочной литературой, даже не имея строительного образования и опыта в работе такого рода.

Керамический кирпич для строительстваДля правильной и прочной постройки дома, необходимо знать название сторон кирпича.

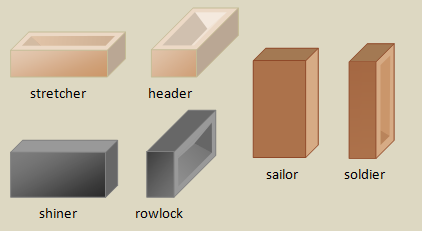

Как называются стороны кирпича

Каждая из граней керамического блока имеет собственное название. Они сложились традиционно и закреплены в государственных стандартах, в частности, в ГОСТ 530-2012. Согласно документам, каждая из поверхностей, которых у этого стройматериала имеется три, называется:

  • постель;
  • ложок;
  • тычок.

Уже по этим прозвищам можно представить себе, о чем идет речь. Грани также имеют закрепленные государственными стандартами размеры:

  • длина — 250 мм;
  • ширина — 120 мм;
  • высота — 65 мм.

Некоторые производители выпускают блоки, отличающиеся от этих показателей. При увеличении высоты до 88 мм изделие называют полуторным, а с величиной в 138 мм — двойным. Нормативное же определение имени для каждой из сторон выглядит следующим образом.

Размеры кирпичаРазмеры кирпича.

Постелью называется рабочая сторона монолита из обожженной глины, которая в пространстве располагается параллельно основанию кладки. Она имеет самую большую площадь поверхности, для стандартного блока эта величина равняется: 250х120=30000 кв. мм.

Строители различают верхнюю и нижнюю постели, положение которых определяется тем, как уложен кирпич в стене (нижняя — внизу, верхняя — сверху).

Ложком называют сторону, которая расположена перпендикулярно постели. Ее площадь является второй по величине из размеров поверхностей монолита и составляет: 250х65=16250 кв. мм.

Тычком названа самая маленькая поверхность керамического блока. В пространстве эта грань располагается перпендикулярно и к постели, и к ложку. Площадь тычка самая маленькая, она составляет всего: 120х65=7800 кв. мм.


Как грани связаны с толщиной стен

В процессе строительства жилых и хозяйственных объектов используют разные типы кладок, дающие, соответственно, различную толщину стен. Она определяется в зависимости от того, какая из граней используется в качестве основы для кирпичных стен.

Если опорной стороной является:

  • постель, толщина считается «в кирпич»;
  • ложок, толщину называют «в полкирпича»;
  • тычок, толщина считается «в четверть кирпича».

Это легко проверить, поскольку половина ширины самой большой из граней керамического блока приблизительно равна длине ложка: 250/2=125 мм. А площадь постели почти вместит в себя 4 пощади тычка: 65х4=260 мм.

Стены толщиной в кирпич являются самыми распространенными типами монтажа блоков при строительстве домов и других объектов. В полкирпича располагаются внутренние простенки, не несущие основной нагрузки, а также карнизы.

Однако не только на толщине вертикальных плоскостей сказываются размеры граней. Различные типы кладок получили свои названия от сторон керамических монолитов.

Как названия сторон влияют на типы кладки

При возведении кирпичных стен используют различные варианты расположения керамических блоков относительно друг друга.


Формы керамического кирпичаФормы керамического кирпича.

Они могут лежать на постели вдоль стены, а могут быть уложены поперек ее продольного сечения.

Самыми распространенными кладками считаются:

  • ложковая;
  • тычковая.

Свои названия они получили в зависимости от того, какая из граней глиняного параллелепипеда направлена наружу кладки.

В ложковом типе, соответственно, эта сторона развернута наружу, в тычковом же срезу вертикальной плоскости параллелен тычок.

В случае если вертикальная плоскость состоит из нескольких рядов, перпендикулярных друг другу, наружная (верхняя) линия блоков называется верстой. Если постройка предполагает наличие двух верст, с наружной и внутренней стороны стены, то лицевую называют наружной верстой, а тыльную — внутренней.

Ряд кирпича, расположенный между верстами, получил название забутки.

Для увеличения надежности стены и лучшего сцепления строительных материалов каменщики перевязывают ряды между собой. Это означает, что при укладке версты ложковым рядом делаются смещения в половину ложка от начала ряда.

Надежным также считается тип монтажа строительных материалов, в котором через каждый ряд чередуются ложковая и тычковая типы кладки. Они создают надежную перевязку, и их используют при постройке наружных несущих плоскостей.

//www.youtube.com/watch?v=1s8NrK7dIdE

Зная связанную со сторонами кирпича терминологию, домашний мастер будет легче ориентироваться в специальной литературе и использовать на практике почерпнутые из справочников знания.


МДС 51-1.2000 Основы технологии кирпичной кладки. Методическое пособие

ГОССТРОЙ РОССИИ

ИННОВАЦИОННЫЙ ОБРАЗОВАТЕЛЬНЫЙ ЦЕНТР

ОСНОВЫ ТЕХНОЛОГИИ
КИРПИЧНОЙ КЛАДКИ

Методическое пособие

МДС 51-1.2000

Москва 2005

Методическое пособие составил заместитель

директора по учебной работе

Тверского технологического колледжа                                             В.И. Шмелев

Рецензенты:

- канд. техн. наук, доцент Тверского государственного

технологического университета                                                         В.А. Филин

- преподаватели технологического колледжа

Северо-Западного Кента                                                                      Стюарт Нейс,

Питер Хетер

- заместитель директора по подготовке строителей

Гжельского художественно-промышленного колледжа                  В.А. Неелов

- преподаватель Саратовского строительного колледжа                 Е.М. Кузнецов

Методическое пособие предназначено для преподавателей и студентов средних специальных учебных заведений; обсуждено на заседании цикловой комиссии специальности 2902 «Строительство зданий и сооружений» Тверского технологического колледжа.



СОДЕРЖАНИЕ

1. Ищенко И.И. Технология каменных и монтажных работ. - М.: Высшая школа, 1980. - 368 с.

2. Неелова В.А. Иллюстрированное пособие для подготовки каменщиков. - М.: Стройиздат, 1988. - 270 с.

3. Справочник строителя «Каменные конструкции и их возведение.» (Воробьев С.А., Камейко В.А. и др.). - М.: Стройиздат, 1989. - 224 с.

Развитие малоэтажного и индивидуального строительства, которое составляет около одной трети всех видов жилья в России потребовало большого количества специалистов по кирпичной кладке. Причем производственные отношения сегодняшнего дня требуют не просто каменщиков, а каменщиков высокой профессиональной квалификации.

Решить проблемы, связанные с подготовкой каменщиков поможет данное методическое пособие.

Методическое пособие состоит из 2 частей - теоретической и практической.

В теоретической части даны все необходимые сведения о типах и конструкциях зданий, изложены теоретические основы кирпичной кладки. Рисунки и схемы, размещенные в определенном порядке, способствуют усвоению учебного материала в простой доступной форме.

Практическая часть содержит упражнения для выработки навыков кирпичной кладки. Упражнения расположены по принципу «от простого к сложному», что способствует отработке навыков кладки.

Пособие позволяет освоить курс кирпичной кладки как самостоятельно, так и под руководством преподавателя, который в данном случае выступает в качестве наставника и консультанта.

Практическая часть изучается под руководством преподавателя в специальных классах каменных работ. При изучении практических навыков следует обратить особое внимание обучаемых на отработку навыков кирпич

Кирпичная кладка - основные виды, фото(ложковая,крестовая, цепная)

Содержание статьи

Основные виды кирпичной кладки

Мы уже вам рассказывали об разновидностях кирпича и как сделать из него камин своими руками , сегодня же мы вам расскажем что такое кирпичная кладка, ее основные виды, а самое главное покажем как выглядит та или иная кирпичная кладка, благодаря нашим фотографиям даже самый неопытный строитель сможет воспроизвести нужную ему кладку кирпича своими руками

Ложковая кладка — фото

В современном строительстве человек, как правило, старается подобрать материалы, технологии, способы, при которых будущий дом станет особенным и индивидуальным. Одним из таких способов является выбор необычной кирпичной кладки. Дело в том, что в нашей стране большинство кирпичных сооружений строится ложковым способом, при котором каждый следующий ряд сдвигается на полкирпича. Этот способ наиболее прост и экономичен, поэтому большинство строителей выбирают именно его. Однако не стоит забывать, что существует огромное количество других, более необычных кирпичных кладок.

ложковая кирпичная кладка с косым смещением на четверть

Обкладка дома кирпичной кладкой со смещением на одну четверть может выгодно преобразить внешний вид. Обычно данным способом кладут стены в полкирпича, однако никто не запрещает класть стены толщиной в кирпич, связывая их между собой кладочной сеткой и тычковыми рядами. Ложковый способ кладки с косым смещением на одну четверть отлично смотрится при использовании разных цветов кирпича. Особенно эффектно выглядят башни, построенные таким способом – закручивающиеся в небо цветные спирали завораживают взгляд.

 Цепная кладка — фото

Цепная кладка фото

Цепные и крестовые кладки, а точнее – связки, обычно используют при строительстве толстых, несущих стен. Существует множество видов данных кладок, позволяющих жестко связывать конструкцию. Цепная кладка подразумевает чередование ложковых и тычковых рядов. Несмотря на тот факт, что данный тип кладки считается наиболее затратным, его использование позволяет обеспечить высокую прочность и надежность сооружения.

Крестовая кладка — фото

Крестовая кладка фото

В крестовой кладке каждый тычковый ряд чередуется ложковым так, чтобы каждый шов ложка располагался над центром тычка. Использование крестовой и цепной связок позволяет добиться высокой прочности конструкции, что позволяет использовать их при строительстве несущих стен многоэтажных сооружений.

 Готическая кладка — фото

Готическая кирпичная кладка

Готическую кладку кирпича с начала XIII века использовали в Европе при строительстве зданий. На сегодняшний день существует несколько различных вариантов данной кладки. Готическую кладку часто относят к декоративной, так как она отлично подходит для украшения стен с помощью рисунков и орнаментов.

Фламандская кладка — фото

фламандская готическая кладка фото

Фламандская кладка получила своё название от одного из регионов Бельгии. Данный вид кладки выглядит очень необычно и строго. Во фламандской кладке все ряды складываются чередованием ложков и тычков. При этом каждый следующий ряд располагается так, чтобы его тычки находились в центре ложков предыдущего ряда.

Голландская кладка- фото

Голландская  кладка

Голландская кладка представляет собой перевязку, при которой один ряд укладывается только тычком, а следующий – чередованием ложка и тычка.

При выборе типа кладки следует помнить, что сложная фигурная кладка увеличивает финансовые затраты и требует наличия у строителя некоторого опыта. К примеру, для строительства стен ложковой кладкой со смещением на полкирпича нужны только целые кирпичи и половинки, однако кладка со смещением на одну четверть потребует четвертинок, которые не так просто сделать начинающему строителю.

Схемы отделочной кладки

Кирпич — один из самых долговечных материалов, и он далеко не так скучен, как привыкли считать те, кто вырос в окружении стандартных пятиэтажек из силикатного камня. Выразительные возможности его кроются не только в современных возможностях цвета, но и в самой кладке, так что уже на этапе планирования дома стоит продумать, каким вы видите свое загородное «родовое гнездо»: фактура в сочетании с рисунком, особенностями перевязок и рельефными элементами способны превратить ваш дом в подобие княжеского замка, футуристический объект, поражающий своими линиями, или в уютное поместье, рождающее воспоминания о средиземноморских виллах.

Наш новый обзор посвящен рассказу о возможностях декоративной и художественной кладки из лицевого кирпича.

Школа Fitzroy Государственная средняя школа Фицрой в Мельбурне,
построенная по проекту архитекторов из бюро Мак Брайд Чарлз Райн Школа Fitzroy Кирпич Alt Lubeck fussrauh NF Terca | Кирпич Agaat WFD Terca

Прежде всего ответим на вопрос, для чего нужна декоративная кладка.

Исключительно для красоты! Возможности лицевой кладки оставляют простор для самовыражения. Среди уютных и милых, но совершенно стандартных современных проектов загородного дома ваш будет выделяться яркостью декора или смелостью линий, а готовый дом точно получит собственное имя на манер исторических построек: «дом с лилиями», «дом с ангелом», «готический», «с лесенкой» — в общем, дом с изюминкой!

Основных способов кладки лицевого кирпича выделяют три: прямую, декоративную и художественную (рельефную).

  1. При прямой кладке рисунок фасада создается с помощью различных способов перевязки кирпича с равномерным распределением швов.
  2. Декоративная кладка кирпича создает рисунок фасада не только схемой швов, но и применением разноцветных кирпичей (рисунок при этом определяется заранее).
  3. Художественная кладка предполагает создание рисунка фасада с помощью схемы швов, цвета и способа укладки кирпича: фасад представляет собой не ровную плоскость, а сложный рельеф с архитектурными элементами — выступами, выемками, наклонами, пилястрами и прочими объемными узорами. Такую кладку еще называют узорно-рельефной.

Разговор о декоративной кладке требует знания некоторых строительных терминов вовсе не потому, что класть стену придется самостоятельно. Умение говорить на одном языке со специалистом позволяет быстрее и точнее договориться о желаемом, ведь не все, что предлагает нам наша фантазия, имеет нужные эксплуатационные характеристики.

Перевязка — система укладки кирпича, при которой стыки нижнего ряда размещают, так, чтобы их перекрывали кирпичи верхнего ряда. Самая простая кладка — когда полная перевязка продольных и поперечных вертикальных швов выполняется через три-пять рядов.

Кирпичи, уложенные в стене поперек (наружу коротким срезом), называются тычковым швом, уложенные вдоль (длинным срезом) — ложковым швом. Широкие стороны кирпича называют постелью, наружную поверхность стены — верстой, внутренние ряды — забуткой.

Название элементов кирпичной кладки
  1. Вертикальный шов,
  2. горизонтальный шов,
  3. внутренняя верста,
  4. забутка,
  5. лицевая верста,
  6. тычковый ряд,
  7. ложковый ряд.

Названия кладки изначально произошли от названий поверхностей кирпича: длинная грань называется ложком, короткая (торцевая) — тычком. Тычковая кладка по фасаду состоит из одних тычков; ложковая после четырех ложковых рядов имеет один тычковый. При старорусской (чаще называемой готической) кладке в каждом горизонтальном ряду ложки и тычки чередуются, причем каждый тычок расположен строго по центру ниже уложенного ложка. В крестовой кладке чередуются ложковые и тычковые ряды, при этом ложок по вертикали расположен симметрично между двумя тычками.

Сегодня вариантов лицевой кладки значительно больше, а использование кирпичей двух цветов расширяет возможности кладки почти до бесконечности.

Простое решение — прямая кладка

Самый привычный и простой способ создания декоративного фасада — прямая кладка: за счет толщины и цвета шва, поверхности (гладкой, цветной, офактуренной) самого кирпича можно создать неповторимый внешний облик фасада.

Самые популярные виды прямой кладки одноцветным кирпичом:

Тенденция: прямая баварская кладка

Одна из самых популярных систем кладок сегодня носит название баварской, так как родилась в немецких землях. Даже в одной партии кирпичи имеют разные оттенки цвета, что и стали использовать мастера для придания фасаду особой выразительности. Классическая баварская кладка ведется из четырех оттенков облицовочного кирпича одной или разной фактуры. Обычно это кирпич черно-коричневого, коричневого, темно-красного и красного цветов, но при желании этот ряд можно расширить.

Баварская кладка

Методика проста: горизонтальный ряд выкладывается из кирпичей всех оттенков цвета в хаотическом порядке; во втором ряду чередование цвета происходит в том же порядке. Не допускается два одноцветных кирпича впритык, а чтобы придать фасаду целостность, вертикальные швы через каждый ряд должны совпадать. Возможно и выкладывание кирпича по определенному рисунку.

Результат — оригинальный, не скучный, но и не пестрый фасад.

Возможности: декоративная кладка цветным и фактурным кирпичом

Декоративная кладка фактурным кирпичом

Декоративной чаще всего называют кирпичную кладку с четким геометрически рисунком швов (перевязок) на фасаде или сочетание определенного рисунка швов с цветными, фактурными или рельефными элементами. Это действительно простой и чрезвычайно эффектный способ создать красивую поверхность из обыкновенных кирпичей. Декоративными узорами обычно покрывают торцы зданий, простенки, подкарнизные пространства и другие заметные участки стен.

Усилить эффект декоративности можно с помощью глазурованных кирпичей, которые вкрапливают в определенном или как бы случайном порядке в регулярную кладку из фактурных или гладких кирпичей.

Фактура кирпича имеет огромное значение для кладки. Рифленая поверхность подчеркнет выразительность кирпичной кладки и создаст атмосферу старинного дома, пережившего многие века. «Грубая» фактура с поверхностью под колотый камень обычно применяется для отделки массивных частей здания — цоколей, подпорных стен, пилонов. Шероховатую фактуру используют для отделки стен более высоких этажей, простенков, карнизов.

Существует довольно много вариантов декоративной кладки, различающихся схемами сочетания швов и рисунками на фасадной поверхности кладки. А использование разного по цвету кирпича позволяет получить на фасаде различные орнаменты — декоративные узоры, образованные кладкой камней различного оттенка.

Покаж ем наиболее распространенные варианты плоских орнаментов, полученных при однорядной (цепной) кладке с применением кирпича разных видов:

Пара слов о швах

Качество лицевой кладки во многом зависит от обработки швов: они выделяются на поверхности стен, оттеняя своеобразие перевязки кирпичей. Без четкого выявления швов плоскость стены становится невнятной, кладка пестрит в глазах, поэтому в зависимости от целей, типа кирпича и художественных задач применяют швы разных типов (рис.3). Целесообразность того или иного варианта стоит обсудить на стадии проекта.

Типы соединений при строительстве стен из кирпичной кладки и их применение

Типы соединений при строительстве стен из кирпичной кладки классифицируются в зависимости от типа укладки и крепления кирпича в стенах. Связи в кирпичной кладке развиваются за счет заливки раствора между слоями кирпича и в пазах, когда кирпичи кладутся рядом друг с другом и слоями в стенах.

Чаще всего используемый материал для скрепления кирпичной кладки - цементный раствор. Также используются известковый и грязевой раствор.

Типы соединений при строительстве кирпичных стен:

Наиболее часто используемые типы связок в кирпичной кладке:

  1. Связка носилки
  2. Заголовок
  3. английская облигация и
  4. Фламандская облигация

Прочие виды облигаций:

  1. Связка облицовочная
  2. Голландская облигация
  3. Английская кроссбонд
  4. Кирпич по кромке
  5. Связка грабли
  6. Зигзагообразная связка
  7. Облицовка садовой стены

1.Связка носилок

Более длинная узкая грань кирпича называется подрамником, как показано на увеличении рисунка ниже. Связка с растяжкой, также называемая бегущей связью, создается, когда кирпичи кладутся так, что видны только их подрамники, перекрываясь на полпути с рядами кирпичей ниже и выше.

Подрамник в кирпиче - это простейший повторяющийся узор. Но ограничение подрамника заключается в том, что оно не может обеспечить эффективное соединение с соседними кирпичами в кирпичных стенах полной ширины.Их целесообразно использовать только для стен толщиной в половину кирпича, например, для строительства перегородок толщиной в полкирпича.

Стены, построенные с использованием подрамников, недостаточно устойчивы, чтобы стоять самостоятельно в случае более длинного пролета и высоты. Таким образом, им затем потребуется поддерживающая конструкция, такая как колонны из кирпичной кладки, через равные промежутки времени.

Растяжные скрепления обычно используются в стальных или железобетонных каркасных конструкциях в качестве наружной облицовки. Они также используются в качестве внешней облицовки стенок полостей.Другие распространенные применения таких стен - ограждающие стены, сады и т. Д.

Stretcher Bond - Types of Bonds in Brick Masonry

Рис. 1: Растяжитель

2. Заголовок

Заголовок - это более короткая квадратная грань кирпича размером 9 см x 9 см. Облигация заголовка также известна как облигация заголовка. В связях заголовков все кирпичи в каждом ряду размещаются как заголовки на гранях стен. В то время как Stretcher Bond используется для строительства стен в половину толщины кирпича, тогда как верхний бонд используется для строительства стен с полной толщиной кирпича, которая составляет 18 см.В соединениях коллекторов перекрытие составляет половину ширины кирпича. Чтобы достичь этого, биты из трех четвертей кирпича используются в качестве альтернативных ходов.

Header Bond - Types of Bonds in Brick Masonry

Рис. 2: Заголовок связи

Header Bond Isometric View

Рис. 3: Изометрический вид заголовка бумаги

3. Английский залог

Английская связка в кирпичной кладке имеет только один ряд подрамников и над ним ряд коллекторов, т. Е. Имеет два чередующихся ряда носилок и коллекторов.Заголовки укладываются по центру носилок курсом ниже, и каждый дополнительный ряд выравнивается по вертикали.

Чтобы нарушить непрерывность вертикальных швов, в начале и в конце стены после первого заголовка используется закрытие. Квадратный замок - это кирпич, разрезанный вдоль на две половины и используемый в углах кирпичных стен.

English Bond - Types of Bonds in Brick Masonry

Рис. 4: English Bond

English Bond - Isometric View

Рис. 4: Английский документ - изометрический вид

4.Фламандская облигация

Для разрушения вертикальных швов в последовательных рядах, доводчики вставляются в альтернативных рядах рядом с коллектором. В стенах, толщина которых равна нечетному количеству полукирпичей, в основном используются биты для склеивания.

Фламандская облигация, также известная как голландская облигация, создается путем укладки чередующихся коллекторов и носилок одним ходом. Следующий ряд кирпича укладывается таким образом, чтобы коллектор находился в середине носилок в ряду ниже, т.е.е. альтернативные заголовки каждого курса, конечно же, центрированы на носилках ниже. Каждый альтернативный ход фламандской облигации начинается с заголовка в углу.

Толщина фламандской связки составляет минимум один полный кирпич. Недостатком использования фламандской связки является то, что строительство фламандской связки сложно и требует больших навыков для ее правильной укладки, поскольку все вертикальные швы раствора должны быть выровнены вертикально для достижения наилучшего эффекта. Для разрушения вертикальных швов в последовательных рядах, закрывающие устройства вставляются в альтернативных рядах рядом с коллектором.В стенах, толщина которых равна нечетному количеству полукирпичей, для склеивания используются биты.

Фламандские связки имеют лучший внешний вид, но они слабее английских связок для несущих стен. Таким образом, если необходимо выполнить расстановку стен для кирпичной кладки, то для лучшего эстетического вида можно использовать фламандскую связку. Если стены предстоит оштукатурить, то лучше использовать английский клей.

Flemish Bond - Types of Bonds in Brick Masonry

Рис-5: Фламандская облигация

Flemish Bond Front Appearance

Рис-6: Внешний вид передней части фламандской облигации

Фламандские облигации классифицируются как:

  • Одинарная фламандская облигация
  • Двойная фламандская облигация

Одинарная фламандская облигация представляет собой комбинацию английской и фламандской облигаций.В этом типе конструкции передняя открытая поверхность стены состоит из фламандской связки, а задняя поверхность стены состоит из английской связки в каждом слое. Минимальная толщина, необходимая для одинарной фламандской связки, составляет полторы кирпича. Основная цель использования одинарной фламандской связки - придать более эстетичный вид лицевой поверхности с необходимой прочностью кирпичной кладки с английской связкой.

Двойная фламандская облигация имеет одинаковый внешний вид как спереди, так и сзади, т.е.е. каждый курс состоит из чередующихся жаток и носилок. Этот тип связи сравнительно слабее английской связи.

Подробнее:

Дефекты кирпичной кладки из-за плохого качества изготовления и способы их устранения

Причины и виды трещин в кирпичных зданиях и способы их ремонта

Методы испытания прочности кладки на сжатие

Предварительно напряженная кладка - преимущества, применение и методы предварительного напряжения

,

типов кирпичной кладки - легко запомнить

Вы запутались в различных типах кирпичных облигаций и их трудно идентифицировать? Уже нет.

Причина путаницы в том, что все мы предполагаем, что каждый кирпич отличается от другого.

Но на самом деле существует всего 3 основных облигации.

  • Английский залог
  • Фламандская облигация
  • Специальные кирпичные облигации

Остальные - это продление тех же облигаций по мере необходимости.

Определение кирпичных связок на основе наших потребностей является важным шагом для оценки точного (не фактического) количества. Мы узнаем об этом в следующих публикациях.

Приступим,

Основы под кирпичную кладку

Кирпичные облигации фактически идентифицируются по их лицам.

Давайте познакомимся с этими лицами.

Six type of Brick Positions Six type of Brick Positions

Вы можете это различить? Затем двигайтесь по

Чтобы идентифицировать любой тип кирпичных связок, изучите первых трех кирпичей , используемых в

.

Кирпичная кладка

Способ укладки кирпича
- кладка кирпичная -
также сильно влияет на внешний вид
фасада.
Продуманная кладка
придает проектам дополнительный стиль
и характер.

Клеи для кирпичной кладки обладают не только эстетическим эффектом; Выбор кирпичной кладки также может повлиять на бюджет. Более сложные связки, которые обычно требуют большего количества шлифовальных работ, могут существенно поднять цену.

Связка носилок

Это наиболее распространенный и применяемый метод кирпичной кладки. Вертикальные швы каждый раз смещены на полкирпича. Потери материала практически отсутствуют, потому что кирпичи не нужно разрезать по размеру.

Пакетная облигация (или пакетная облигация)

Эта связка визуально подчеркивает вертикальность кладки. Облицовочный кирпич кладут один на другой так, чтобы не только горизонтальные стыки кромок, но и стыки вертикальных головок были непрерывными.

Это можно сделать как с подрамниками, так и с заголовками. Однако последнее приведет к увеличению цены из-за всех шлифовальных и отрезных работ.

Поскольку склеивание отсутствует, обычно арматура лестницы из нержавеющей стали встроена в каждый третий стык станины.

Связка подрамников

Вариант крепления носилок. Вертикальные швы каждый раз смещаются на четверть или три четверти длины кирпича. Эстетически это придает связке нисходящее движение.Это можно делать даже влево и вправо. На определенной высоте вы меняете направление, чтобы разорвать длинные узы косых кирпичей. Таким образом вы создадите эффект зигзага.

При нахождении на четверть ближе направление «зубцов» изменяется, уменьшаясь влево или вправо. В этом примере через каждые два хода использовался приближение на четверть, что приводило к «расшивке» (стоячему зубу).

Английский залог

На этой облигации сохраняется набор заголовков и подрамников.Ход носилок чередуется с ходом заголовков.

Ход носилок каждый раз начинается с король-доводчика (трехчетвертный кирпич).

English Bond является предпочтительным рисунком для виадуков, мостов, стен набережных, а также для других архитектурных сооружений гражданского строительства.

Блок облигаций

Комбинация подрамника и стопки. Два ряда укладываются штабелем, следующие два ряда кладутся с шагом в пол кирпича.

Вы можете проявить творческий подход к связке кирпичной кладки. Здесь блочная связь имеет 4 ряда, но она чередуется с горизонтально-вертикальной стопкой.

Английская кроссбонд

Как видно из названия, в этом шаблоне видны кресты. Они образуются путем чередования ряда заголовков с ходом носилок, как в английской облигации.

Есть 2 варианта:

Английская поперечная связь с доводчиком:

Король-доводчик укладывается в конце хода носилок.Каждые 4 хода наносится заголовок рядом с более близким королем. Таким образом кирпичи будут смещены на полкирпича.

Английская перекрестная связь с доводчиком ферзя:

Король-доводчик размещается НЕ в линии носилок, а в зоне жатки. Более того, он укладывается не до конца, а рядом с последним заголовком поля.
Через каждые 4 ряда в подрамнике укладывается жатка так, чтобы кирпичи были смещены на полкирпича.

Неровная связка

Как видно из названия, в этой облигации нет узора.Используются кирпичи различной длины, но никогда не меньше четверти кирпича. Есть только одно правило: швы вертикальных головок не могут переходить в следующий ряд кирпичной кладки, а должны каждый раз шататься. Это соединение кирпичной кладки рекомендуется / правильное соединение при кладке или склеивании облицовочного кирпича, который характеризуется низкой стабильностью размеров. При использовании переработанного кирпича иногда нет другого выхода.

Монах облигация

Элегантная и часто используемая бумага для бумаги с более простым узором.Все трассы состоят последовательно из заголовка и двух носилок. В результате заголовки выравниваются каждую секунду, что приводит к формированию «шествия».

По сравнению с английской облигацией и английской кросс-облигацией количество заголовков ограничено, и поэтому цена ниже.

Монашеские облигации были популярны в регионе Балтийского моря до рубежа XIII и XIV веков, затем их постепенно вытеснили фламандские облигации.

Заголовок

Все курсы состоят только из заголовков, расположенных в шахматном порядке на полкирпича.Связку заголовка иногда комбинируют с обычной связкой подрамника, чтобы, например, упростить изгиб стены.
В прошлом связка коллекторов часто использовалась для криволинейной кирпичной кладки и высококачественных зданий.

Фламандская облигация

Эта облигация напоминает монашескую облигацию. Он отличается тем, что все курсы состоят последовательно из жатки и носилок. Часто используемая связка, которая требует немного больше работы по резке.

Эта связь слабее английской связи толщиной в один кирпич.

Французская облигация

Каждый курс поочередно состоит из носилок и двух жаток.

Без вертикальных головок

При укладке облицовочного кирпича друг на друга стыки головок исчезают, остается только стык кромок. Это еще больше подчеркивает горизонтальную игру линий кладки. Это элегантный способ визуально удлинить здание.

,

Типичные кирпичные связи - archtoolbox.com

Кирпичные связки, показанные ниже, представляют собой наиболее распространенную кладку. Из этих связей можно развить бесконечное количество связей и моделей.

Эта статья ссылается на заголовков и подрамников , которые являются типичными ориентациями кирпича. Вы можете узнать больше о различных ориентациях кирпича в нашей статье о размерах, формах и сортах кирпича.

Ходовая связь

Текущее соединение является наиболее часто используемым и состоит из носилок, смещенных на 1/2 кирпича на ряд.Он часто используется в конструкции стен с полостями, армированных металлическими стяжками обратно к основной несущей стене.

Running bond with stretchers highlighted Беговая дорожка с выделенными носилками

Разновидностью беговой связки является 1/3 Running Bond , которая также состоит из всех подрамников, но подрамники смещены на 1/3 или кирпич. Это изображено ниже.

1/3 Running bond with stretchers highlighted Беговое полотно 1/3 с выделенными носилками

Обыкновенная или американская облигация

Обычная облигация, также называемая американской облигацией, имеет ряд заголовков, вставленных каждые пять или шесть курсов.Заголовок всегда центрируется на подрамнике, и стыки каждого ряда заголовков всегда выравниваются.

Common or American bond with headers highlighted Обыкновенная или американская облигация с выделенными заголовками

Английская облигация

Английская связка состоит из чередующихся рядов носилок и заголовков, где заголовок располагается по центру над носилками. Стыки рядов носилок выравниваются, а стыки рядов жатки выравниваются.

English bond with headers highlighted English Bond с выделенными заголовками

Фламандская облигация

Для фламандской облигации каждое поле состоит из чередующихся носилок и заголовков.Каждый заголовок центрируется на подрамнике сверху и снизу.

Рисунок можно варьировать, добавляя несколько носилок между каждым заголовком в пределах поля, которое затем меняет название на Garden Wall bond.

Flemish bond with headers highlighted Фламандская облигация с выделенными заголовками

Стек Bond

Скрепление штабелей состоит из рядов носилок, где каждый носилок штабелируется непосредственно над носилками, а стыки совпадают. Это не является структурным соединением и обычно используется внутри помещений для ненесущих стен.

Stack Bond Stack Bond
,

Оставить комментарий

avatar
  Подписаться
Уведомление о
