Трубогиб для профильной трубы – делаем устройство сами + Видео

Трубогиб для профильной трубы – незаменимый инструмент как в промышленной области, так и домашнем хозяйстве. Ведь полые конструкции выступают наиболее востребованным строительным материалом и без их гибки не обойтись. В этой статье рассмотрим особенности такого инструмента и остановимся подробно, как сделать устройство самостоятельно, ведь нет смысла покупать профессиональный трубогиб, если необходимо деформировать всего пару изделий.

1 Функции – где без такого оборудования не обойтись?

Трубы используются во многих промышленных областях. Они незаменимые элементы при прокладке коммуникаций, таких как газо- и водопровод. Именно эти полые элементы учувствуют в устройстве канализации и системе отопления. Нефтяная и химическая промышленность также не обошлась без них. Еще трубы используются в автомобиле-, корабле- и авиастроении. Они выполняют важнейшую роль в строительстве и выступают главной составляющей каркасов. Из них возводят заборы и иные ограждения, делают виноградные арки, беседки. Перечислять список можно до бесконечности.

Каркас из профильных труб

При этом не всегда труба должна быть прямой, тот же трубопровод предполагает повороты, а значит, загибы полого изделия. Можно, например, сделать сварную конструкцию. Но этот способ весьма трудоемкий. Да и понадобится специальное оборудование, навыки либо профессиональный сварщик. Есть еще один недостаток сварных соединений – некачественный шов приведет к течи. Таких проблем можно избежать, если сделать конструкцию монолитной или, по крайней мере, свести количество швов к минимуму. Здесь нам и пригодится трубогиб.

Использование этого устройства позволит избежать таких дефектов, как залом, сплющивание, образование гофр и т. д. Труба сохранит все свои эксплуатационные характеристики. Даже купив или сделав самостоятельно ручной инструмент, вы значительно сократите усилия. При этом качество изгиба будет находиться на отличном уровне.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито К тому же сэкономите на различных фитингах и иных соединительных элементах. Так что трубогиб – это невероятно полезное и экономически выгодное приобретение.

2 Типы – какие станки бывают?

В зависимости от назначения делится такое оборудование на промышленное и для бытовых целей. В первом случае станки могут быть стационарными либо мобильными. Стационарные устройства отличаются большими габаритами и могут работать с трубами разной толщины и диаметра. Главный плюс компактных трубогибов – мобильность. Вы без труда можете взять устройство на любой объект, даже расположенный на высоте.

Наиболее простое устройство – ручной трубогиб. Без особого труда сегодня можно отыскать чертежи такого инструмента и собрать его самостоятельно. Благодаря доступной стоимости оборудования и несложной конструкции увидеть его можно во многих частных мастерских. Деформация квадратной трубы происходит исключительно благодаря мускулатурной силе, что можно отнести к недостаткам. Да и скорость обработки слишком медленная. Но этот станок отлично подходит для разового пользования.

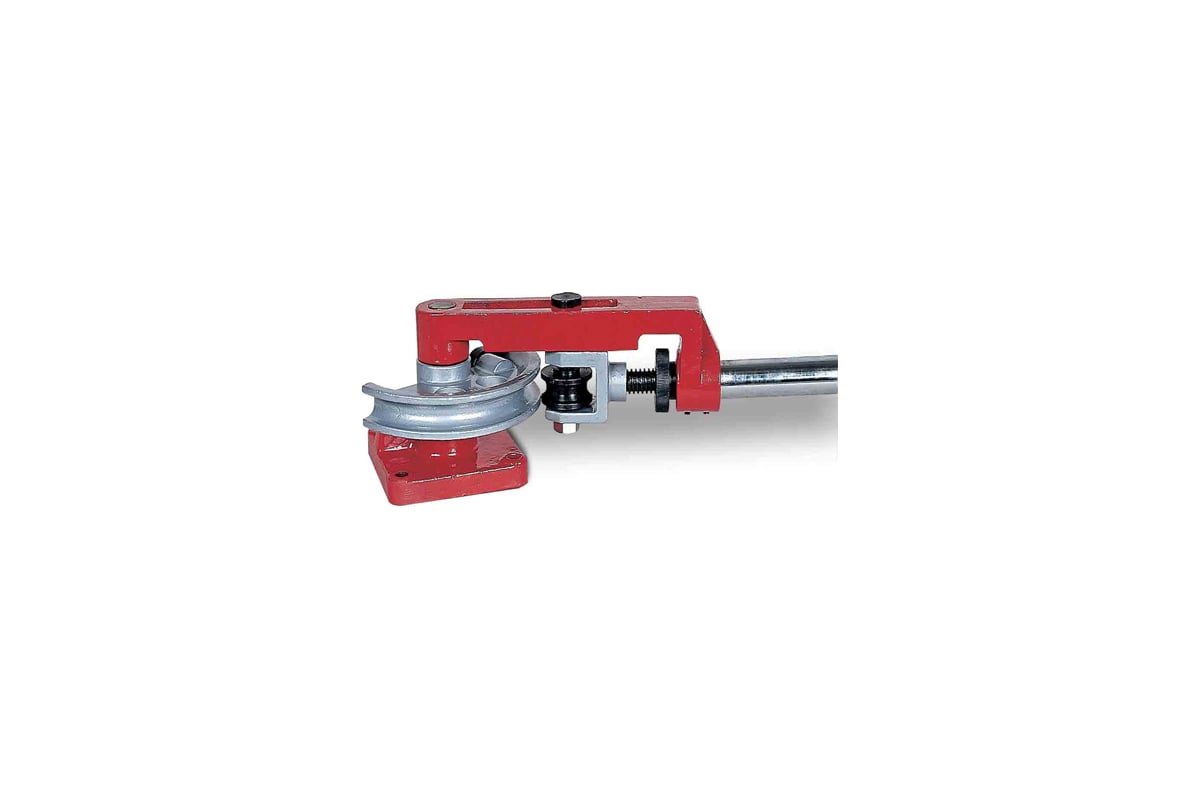

Ручной трубогиб

Более усовершенствованной версией предыдущего вида выступает станок для гибки профильной трубы с гидравлическим приводом. Этот инструмент, так же как и ручной, требует некоторых усилий, однако за счет гидроцилиндра в прижимном механизме прилагаемая сила сводится к минимуму. Существуют гидравлические трубогибы еще и с механическим управлением.

Следующий тип, на котором следует остановить внимание, трубогиб с электромеханическим приводом. Они отличаются превосходным качеством гиба, а благодаря шаговому либо обычному электрическому двигателю вам не понадобится прилагать никаких усилий. Обычно мотор подключается через пониженный редуктор, это позволяет несколько растянуть усилие во времени, что способствует повышенному качеству изгиба.

3 Принцип работы – почему он гнет трубы?

Также классификация бывает в зависимости от способа деформации изделия. Огромной популярностью пользуются дорновые инструменты. В трубу помещают гибкий дорн либо заполняют полое пространство песком или иным наполнителем. Далее обрабатываемое изделие наматывают на ролик, который задает радиус изгиба. Благодаря наполнителю труба не деформируется с внутренней стороны, сохраняется форма поперечного сечения и можно избежать образования гофр. Особого внимания заслуживает полуавтоматическое оборудование. Управляют процессом в этом случае с помощью пульта. А благодаря программному обеспечению можно задать последовательность операций и даже наблюдать за самим процессом деформации на специальном мониторе. При этом точность изгиба достигает 0,1°.

Сегментный инструмент состоит из двух рычагов, шарнирно соединенных между собой, и держателей для полого элемента. Кроме того, устройство предполагает и наличие оправки, которая задает необходимый радиус закругления. Чтобы согнуть трубу, необходимо максимально развести рукоятки и вставить концы изделия, при этом середина сгибаемого элемента расположена на оправке. Осталось просто свести рукоятки трубогиба.

Сегментный инструмент для гибки трубы

Тонкостенные элементы можно деформировать посредством пружинного механизма. Этот инструмент выполнен в виде пружины, внутрь которой помещается труба. Стоит отметить, что без должного опыта добиться качественного гиба не получится.

Существует еще трубогиб арбалетного типа. Конструктивно это устройство представляет собой Т-образную станину, сверху которой расположены специальные держатели. В них помещается заготовка. Еще важные части такого трубогиба – сменные оправки и передвижной рычаг, последний устанавливается параллельно перекладине. Нажав на ручку устройства, вы выдвинете рычаг, а благодаря храповому механизму усилие гиба возрастает постепенно.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

4 Делаем сами – несколько вариантов приспособления

В этом пункте мы рассмотрим, как сделать самодельный трубогиб для профильной трубы, ведь не всегда есть возможность и необходимость покупать этот инструмент. Конечно, чертежи таких инструментов многочисленны, но мы сейчас остановимся на самых интересных вариантах.

Наиболее простое устройство для деформации труб – шаблон, сделать который сможет даже неопытный новичок. Можно просто выпилить его из доски, главное, чтобы толщина последней была больше, чем ширина стенки обрабатываемого изделия. Естественно, шаблон должен полностью повторять необходимый радиус загиба. Если при изготовлении этого элемента участвует несколько досок, то потом они собираются в единую конструкцию и фиксируются любым удобным способом. Очень важно, чтобы в процессе гибки обрабатываемая труба не соскальзывала. Для этого делаем несколько ограничителей.

Самодельное устройство для деформации трубного профиля

Далее с помощью саморезов крепим шаблон к основанию, для этой цели отлично подойдет деревянный стол либо стенд. Теперь необходимо установить еще и упор с одной стороны шаблона. Расстояние между этими элементами должно равняться ширине трубы. Работать с таким самодельным трубогибом довольно просто, но придется приложить физическую силу. Вставляем один край трубы между упором и шаблоном и надавливаем на противоположный конец. Для облегчения можно надеть на обрабатываемый элемент трубу большего диаметра либо, наоборот, вставить в нее штырь. Таким образом можно сделать рычаг и свести прилагаемые усилия к минимуму.

Такой шаблон имеет аналог, сделанный из крючков. Необходимо просто надежно зафиксировать на деревянном основании последние так, чтобы они повторяли линию изгиба. В этом случае можно переставлять наборные элементы и тем самым увеличивать либо уменьшать радиус загиба. Еще выбор между изделиями из металлических крючков и дерева зависит от материала обрабатываемой трубы.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Если он мягкий, то вполне сгодится и деревянный шаблон, а если необходимо деформировать твердый металл, то лучше отдать предпочтение прочным наборным крючкам.

Чтобы собрать более сложный трубогиб профильной трубы своими руками, нам понадобятся токарный станок либо специалист, который сможет выточить ролики и шаблоны заданных размеров. Подготовьте лебедку и 2 ролика. Радиус последних должен соответствовать сечению обрабатываемого изделия. Далее пригодится сварочный аппарат, так как придется соединить два металлических прута. В результате должен получиться штатив в виде перевернутой буквы "Т". Теперь фиксируем лебедку и один из роликов в нижней части сварной конструкции и объединяем их цепью. Второй ролик крепится немного выше. Получается, что во время деформации один край трубы расположен между роликами, а второй лежит на лебедке. Чтобы избежать нежелательных дефектов металла, необходимо заполнить полый элемент крупнозернистым песком.

Работать на таком устройстве лучше с помощником, потому как придется одновременно и приводить лебедку в движение, и подталкивать трубу. А вот если несколько усовершенствовать станок, например, установив на него двигатель, то вполне возможно работать самостоятельно. В этом случае без цепной передачи не обойтись. Вполне подойдут шестерни и цепь, снятые со старой машины. Заменив верхний ролик автомобильным домкратом, вы сможете регулировать степень давления на изделие и высоту.

Все элементы такого станка можно приобрести на станциях, принимающих металлолом. Безусловно, по внешним параметрам устройство будет значительно уступать фирменным, однако по функциональности может составить достойную конкуренцию магазинным вариантам. Естественно, чертежи деформирующих установок бывают и посложнее, но при наличии инструмента и небольшого опыта собрать гибочный станок для профильной трубы можно без особых проблем.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Трубогиб для профильной трубы ручной гидравлический серия НВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

НаименованиеПараметры
1.Профиль прокатываемого материала, мм:
– максимальные сечения профиля40х4, 60х10, 20х20
– максимальное сечение профильной трубы40х40х2; 60x40x2
(с дополнительной оснасткой)
– максимальный диаметр круга20
– круглые трубыот 15 до 30
2.Диаметр валов, мм68
3.Стандартный набор вальцов под профильные трубы (входит в комплектацию станка, с проточкой 20; 40; 60 мм), шт3
4.Максимальное усилие гидравлического прижима вальцов, т6
5.Габаритные размеры ДхШхВ, мм490х250х1050
6.Масса механизма, кг50

1. Базовая комплектация (профилегиб):
В стандартной комплектации станок предназначен для радиусной гибки прямоугольных (квадратных) труб и профилей, для чего и оснащен

одним ведущим вальцом (верхний) и двумя прижимными (боковые). Прижимные (боковые) вальцы могут перемещаться по горизонтали для выполнения любого радиуса гибки, а так же работы с малыми заготовками, и на вальцах выполнены проточки 20-40-60 для удержания труб в плоскости гибки. Конструкция вальцов усилена подшипниковыми опорами.

Набор стандартных роликов позволяет работать в следующих диапазонах:

Профилегиб ручной гидравлический серии НВ отличается простотой работы благодаря использованию в конструкции станка гидравлического домкрата, а умеренные габариты и небольшой вес профилегиба обеспечивают его высокую мобильность, в связи с чем работы можно проводить непосредственно на объектах монтажа.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Качество исполнения гарантирует надежную работу гибочного станка и его высокую производительность.
2. Дополнительная комплектация (трубогиб):
С помощью дополнительной оснастки возможности трубогиба для профильной трубы можно расширить для гибки труб и проката круглого сечения с помощью вальцов (для

радиусной гибки) на угол до 360º, а также для гибки профильных труб различного сечения (оснастка под которые не вошла в стандартную комплектацию).

Состав дополнительной оснастки:

Предназначение гибочной оснасткиСостав, комплектность оснастки
Радиусная гибка (вальцами) на угол до 360º
Набор для гибки круглых труб:
Ф15х1,5
Ф30х1,5
круг 20
Rmin=250мм
Ф20х1,5
Ф25х1,5
круг 20
Rmin=250мм
Дополнительный набор для гибки
профильных труб
Набор для гибки профильной трубы:
15х15х1,5 Rmin=150 мм;
30х30х1,5 Rmin=250 мм;
50х50х1,5 Rmin=300 мм.
Дополнительный набор для гибки
профильных труб
Набор для гибки профильной трубы:
15х15х1,5 Rmin=150 мм;
40х40х2 Rmin=300 мм.
Дополнительный набор для гибки
профильных труб
Набор для гибки профильной трубы:
50х50х1,5 Rmin=300 мм;
25х25х1,5 Rmin=250 мм;

Трубогиб своими руками, схемы, чертежи для трубогиба профильной трубы

Трубы, имеющие квадратное, прямоугольное или овальное сечение – называют профильными. Чтобы собрать трубогиб своими руками необходимо выяснить с какой трубой вы собираетесь работать и уже отталкиваясь от профиля трубы собирать трубогиб.

теплица из гнутых труб


При строительстве навесов, малых архитектурных форм, теплиц – такой материал используется ничуть не реже, чем традиционная труба.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Строители отдают предпочтение такому сечению по причине плоских поверхностей, на которые удобно крепить кровельный материал. Да и внешний вид такой трубы гораздо респектабельнее.

В обработке профтруба не сложнее, чем круглая, однако при ее сгибании надо учитывать некоторые особенности.

Как согнуть профильную трубу — простейший трубогиб

Необязательно мастерить сложное устройство из валков, рычагов и станины. Для сгибания профильных труб небольшого сечения достаточно простого способа например:

Заполнение песком

Во внутреннюю полость заготовки засыпается песок, предпочтительно мелкий речной. Песок предварительно просеивается и сушится. Отверстия с торцов заглушаются пробками. Далее профильная труба гнется вокруг шаблона требуемой формы.

Вместо дорна песок

При необходимости место сгиба можно предварительно прогреть паяльной лампой или газовой горелкой.

ВАЖНО! При таком способе необходимо контролировать боковые стенки заготовки. Если превысить критический радиус – труба сложится, как карточный домик.

Заполнение водой

На самом деле, гнуть профиль с водой бессмысленно. Поэтому сначала ее надо заморозить. Для этого трубу затыкают с одной стороны пробкой (можно использовать обычный пластилин), заполняют водой и выставляют на мороз.

Важно! Второй конец заготовки оставляют открытым, чтобы не «порвать» трубу при расширении льда.

Замерзшую профтрубу гнут на шаблоне. Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом. Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы.

Пружина (самодельный дорн)

Предварительно из стальной проволоки вьется пружина, габариты которой на 3-5% меньше внутреннего сечения профиля. Готовая оснастка помещается вовнутрь, и профтрубу можно гнуть традиционным способом вокруг шаблона. После окончания работ пружина извлекается, выравнивается и ее можно использовать повторно.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Резка и сварка

Следующий способ применим в случае, когда радиус загиба мал, а профиль толстостенный и прочный. С внутренней части предполагаемого загиба болгаркой выпиливаются сегменты, геометрия которых рассчитывается перед началом работ.

Труба гнется до необходимого радиуса, а сомкнутые края вырезов завариваются любым способом. Для эстетики, места сварки шлифуются болгаркой.

Важно! Перечисленные способы «работают» на мускульной силе, поэтому применяются лишь для тонкостенного профиля небольшой прочности.

Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент.

Изгиб профильной трубы

В промышленных масштабах профилированный погонаж гнут с помощью специальных станков, многие их которых оснащены ЧПУ. Это вовсе не означает, процесс нельзя повторить в домашних условиях.

Как минимум, существуют ручные трубогибы для профильной трубы, которые справляются с довольно большим сечением и малыми радиусами изгиба.

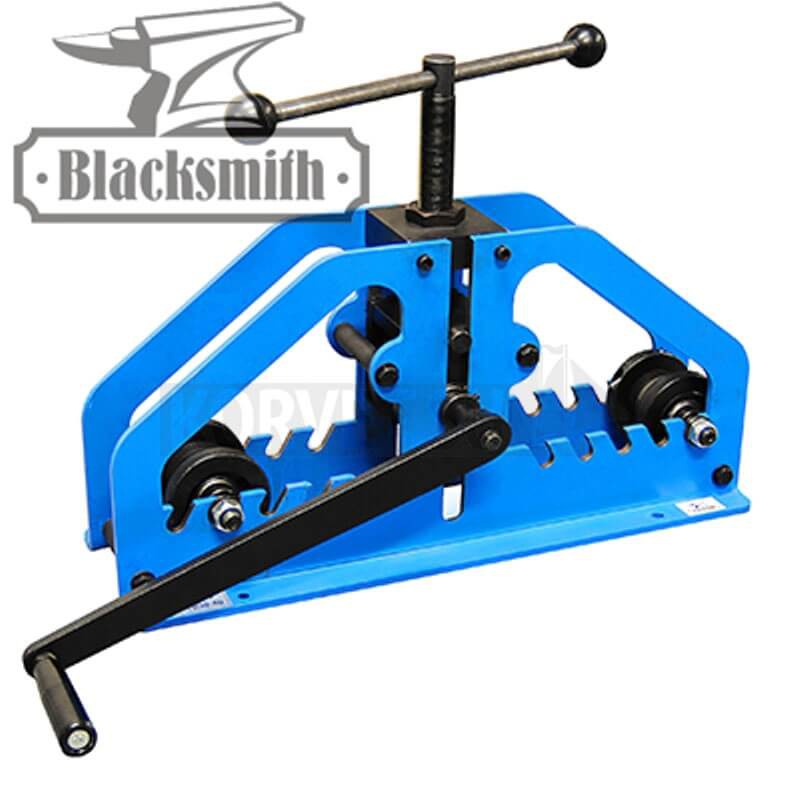

ручной трубогиб

Профильный трубогиб своими руками вальцовочного типа

Установка может быть как переносной, так и стационарной. Привод обеспечивается мускульной силой или при помощи электродвигателя с редуктором.

Самодельный трубогиб

Принцип действия ручного трубогиба один – профтруба опирается на разнесенные упоры-катки, между ними находится упорный ролик, который давит на заготовку.

Профиль протягивается по горизонтали, попутно изгибаясь по заданному радиусу. Схема раскрывает конструкцию и основные узлы приспособления.

Ролики для трубогиба могут быть цилиндрическими или с проточкой, это зависит от размера и характеристик заготовки. Плоский и широкий профиль удобно прокатывать по ровным каткам, узкий и высокий требует направляющих проточек.

Наиболее популярны универсальные ролики. На цилиндрическое основание при необходимости можно надеть направляющие бортики-шайбы.

Самодельные трубогибы чаще всего изготавливают именно на базе этой конструкции.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Они подходят для профтрубы практически любого размера и не требуют дорогостоящих элементов при сборке.

Все детали, за исключением вальцов, можно найти в своих запасниках. Чертеж ручного трубогиба наглядно демонстрирует простоту конструкции.

Большинство домашних мастеров пользуются ручным приводом, поскольку скорость при таких работах не нужна. Однако если нужно изготовить большой погонаж гнутой профтрубы – используется механизация.

Применив простой цепной редуктор и мощную дрель, можно выйти на промышленный уровень производства гнутого профиля.

Работа с трубогибом

Пусть вас не пугает сложность изготовления и поиски необходимых комплектующих. Стоимость услуг по изготовлению заготовок из профтрубы настолько высока, что изготовление самодельного устройства ощутимо сэкономит ваши средства. Обилие самодельных вариантов станков профилегибов лишь подтверждает эти слова.

Трубогиб сделанный своими руками легко сгибает квадратную трубу

Например, вот конструкция, изготовленная из списанного и выброшенного промышленного электрооборудования. Двухвальный редуктор распилен пополам, и послужил в роли опорных роликов.

Понижающая часть соединена с трехфазным электродвигателем, на котором переделан пусковой механизм под однофазное питание.

Оба вала синхронизированы мотоциклетной цепью и шестернями от того же байка. Упорный ролик приводится в действие с помощью обычного «жигулевского» ромбовидного домкрата. Станок получился настолько удачным, что обгоняет по производительности заводские аналоги. А затраты – пару поллитровок за работу сварщика.

На видео мастер рассказывает о размерах самодельного трубогиба для профильной трубы. Ручной трубогиб сделан своими руками из подручного материала, что найден был в сарае и получился достаточно качественно. в процессе работы труба получается ровно по дуге и ее не ведет «винтом».

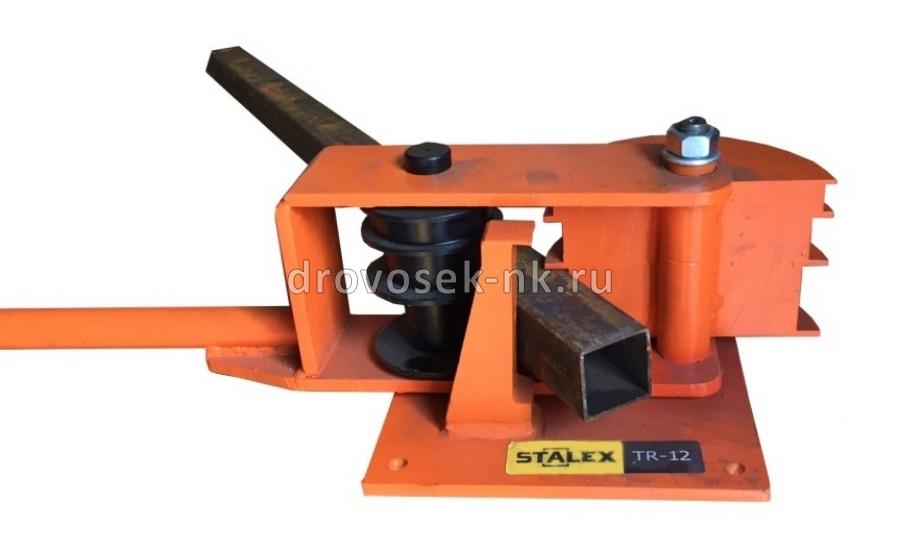

Рычажный трубогиб для профиля

Гнуть профильную трубу на малых радиусах не так просто, как круглую.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Не помогут даже прогрев или заполнение полости песком. Это связано с особенностью геометрии.

Плоским боковым стенкам невозможно согнуться, не образовывая разрывов, а внутренняя плоскость внутреннего радиуса складывается гармошкой, распирая профиль по сторонам.

Поэтому радиус изгиба профиля значительно больше, чем простой трубы.

Однако и для таких заготовок существуют рычажные трубогибы малого радиуса, работающие по принципу обкатки. Профиль как бы наматывается на шаблон заданного радиуса, прижимаясь при помощи направляющего ролика, установленного на рычаге. Хитрость в профиле ролика-шаблона.

В середине выемки находится выступающая часть, которая вдавливает плоскость внутреннего радиуса в полость профиля.

заводской рычажный трубогиб

За счет этого снимается напряжение на стенках, а весь «лишний» металл уходит вовнутрь, не портя внешний вид заготовки. Тоже самое происходит и с плоскостью внешнего радиуса, только для этого не нужны специальные ролики. Вступает в силу геометрия профиля.

схема обкатки профильной трубы

Еще один способ гнуть профиль с малым радиусом – обкаточный трубогиб с направляющей.

Шаблон как бы прокатывается вдоль ответной части станка, постоянно контролируя состояние профиля. При таком способе геометрия заготовки максимально сохраняется. Если процесс сопровождать интенсивным нагревом – качество сгиба существенно возрастет.

Однако такой способ применим лишь в промышленных условиях с применением мощных редукторов или гидравлических приводов.

ВАЖНО! Сгибание профтрубы на малый радиус, возможно или на квадратном профиле или на широкой стороне прямоугольного сечения. Вертикально расположенную профтрубу на такие радиусы гнуть не допускается.

Если возникнет необходимость закругления по узкой стороне – тогда придется вырезать сектора болгаркой и затем варить швы (см. начало статьи).

На самом деле, сгибать профильную трубу на маленькие радиусы приходится не часто.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Необходимо помнить, что профиль теряет прочностные качества в месте сгиба. Поэтому при создании конструкций, в которых применяются углы, близкие к 90 градусам – лучше разрезать заготовку и сварить ее под нужным углом.

Холодная ковка

Еще одна область применения малых радиусов – изготовление фигурных украшений.

козырек из согнутых на трубогибе труб

Технология носит название «холодная ковка». Приспособления для этого вида работ можно приобрести в магазине или также изготовить самому. Широкого применения таким устройствам нет, однако если вы освоите технологию – можно украсить свой загородный дом оригинальными элементами из банального квадратного профиля.

Воспользовавшись советами из настоящей статьи – вы расширите свой мастеровой диапазон и сэкономите денежные средства.

Примеры из жизни на тему: как я сделал трубогиб собственными руками




About sposport

View all posts by sposport

Трубогиб для профильной трубы – обзор основных видов устройств

Содержание статьи

Монтаж отопительных систем и возведение конструкций с арочными элементами невозможно выполнить без применения изогнутых профилей. Сгибание прямой заготовки проще выполнить, используя трубогиб для профильной трубы. В чем принцип действия этого устройства, на что обращать внимание при выборе профилегиба и можно ли сделать его своими руками, рассмотрим ниже.

Принцип действия устройства

Трубогиб – это техническое приспособление, позволяющее выгибать по заданному радиусу металлические профильные заготовки.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Применение этого инструмента позволяет максимально упростить процесс, предупредив деформацию подлежащих загибам участков трубы.

По способу изгиба профиля трубогиб  может быть:

  • Дорновой – предполагает введение в заготовку стержня, собранного из нескольких шарнирно соединенных калиборовочных элементов, диаметр которых соответствует внутреннему сечению профиля. Он обеспечивает качественный изгиб профиля при минимальном радиусе кривизны.

    Угол наклона заготовки, выполненной с применением профилегиба, может достигать 90-220°

  • Сегментный – между двумя шарнирно соединенными рычагами установлена оправка, задающая необходимый радиус кривизны. Устройство применяют для загиба тонкостенных профилей, изготовленных из мягких металлов.
  • Пружинный – в полую пружину вставляют трубу, соответствующего диаметра. Инструмент эффективен для работы с тонкостенными заготовками небольших диаметров.
  • Арбалетный – установка Т-образной формы оснащена подвижным рычагом и держателями для заготовки. Облегчить постепенное наращивание усилия при загибе помогает храповый механизм.

Виды трубогибов для профильных труб

Устройства для гибки профильных труб мало чем отличаются от аналогов, предназначеных для работы с трубами круглого сечения. Главное отличие – сменные насадки, выполненные в виде тавров и уголков.

Для выполнения небольших объемов работ многие мастера предпочитают применять трехроликовую установку прокатного типа

Ручные

Механические ручные приспособления применяют для сгибания труб небольших размеров, материалом для изготовления которых выступает сталь или титан.

Ручной трубогиб для профильной трубы такого типа представляет собой конструкцию из роликов, расположенных в форме равнобедренного треугольника. Их размер по ширине равен сечению обрабатываемой заготовки.

Важно: при работе с профилегибом прокатного типа создание прижимного усилия и протяжка заготовки осуществляется только за счет мускульной силы оператора.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

При желании такую установку можно сделать и своими руками, взяв за основу чертеж трубогиба для профильной трубы

Чтобы согнуть трубу, профиль размещают между роликами, плотно прижимая к винтовому зажиму. Затем протягивают заготовку между роликов, проворачивая рукоять лебедки. Зафиксировав профиль прижимным винтом, для придания заготовке желаемого изгиба ее несколько раз прогоняют между роликами.

Гидравлические

Гидравлические трубогибы представляют собой более мощную версию агрегатов с ручным приводом. Функцию прижимного механизма в них выполняет гидроцилиндр, благодаря чему усилия при работе с ним сводятся к минимуму.

Управление гидроцилиндром может быть как электрическим, так и механическим. Стационарные модели с легкостью справляются с трех- и четырехдюймовыми трубами.

Благодаря компактным размерам и небольшому весу гидравлической установки ее удобно переносить и устанавливать в любом месте

Профилегибы этого типа в сравнении с теми же ручными трубогибами  для профильных труб стоят на порядок дороже. Их выгодно приобретать только при необходимости частого использования.

Электромеханические

Высокопроизводительные мощные агрегаты работают на обычных или шаровых электродвигателях. Они эффективны при изменении формы труб большого диаметра.

Главным достоинством этого типа устройств является то, что они не дают отдачу ни на руки, ни на опору. Это позволяет электрический станок для гибки размещать на любом типе поверхности: на земле открытой площадки или ветхом полу сарая.

В зависимости от конструкции механизма электродвигатель может приводить в движение рычажную систему дронового станка либо вращающиеся ролики

Мощные станки имеют широкий диапазон рабочих радиусов профилей. Большинство моделей оборудованы педалями, с помощью которых удобно регулировать скорость вращения валов трубогибов.

Стоимость электрических профилегибов гораздо выше ручных. Но цена отражает удобство эксплуатации, точность работы и высокое качество выходных изделий.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Видео-обзор самодельного механического профилегиба

Основы грамотного выбора инструмента

Рачительный хозяин, приобретая инструмент, всегда руководствует принципом разумной необходимости. Механизм должен справляться с возложенной на него задачей, не вводя своего хозяина в неоправданные расходы.

При выборе ручного профилегиба трубогиба определяющими критериями выступают:

  • Производительность агрегата – параметр определяет скорость его работы.
  • Вид привода – зависит от объема работ и интенсивности применения устройства.
  • Максимальные геометрические размеры самого профиля.
  • Принцип работы механизма – в зависимости от специфики исполняемых операций (арбалетный, дорновой, пружинный, сегментный).

Особое внимание стоит обратить и на размер инструмента. Это зависит от того, есть ли возможность установить прочную устойчивую опору под стационарный блок, либо же планируете выполнять процедуру гнутья профиля на рабочем столе.

Учитывайте, что качественный профилегиб не может стоить дешево, поскольку при его производстве используются дорогостоящие прочные детали. Старайтесь выбирать продукцию ведущих производителей.

Понравилась статья? Поделитесь ей:

Промышленный трубогиб для профильной трубы

Электрогидравлический промышленный трубогиб (профилегиб) для профильной трубы предназначен для радиусной гибки стального проката и профиля, подходит для интенсивной работы на промышленных предприятиях. Электрический трубогиб позволяет гнуть трубу по заданному радиусу с сохранением геометрических размеров детали, обеспечивает равномерное распределение усилия, наиболее точный угол и радиус изгиба. Использование профильного трубогиба препятствует появлению заломов и сплющивания, это позволяет сохранить все технические качества материала.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Промышленный трубогиб может работать с изделиями из разных металлов, в том числе с тонкостенными профильными трубами, а также трубогиб применяется для:

  • труб круглого сечения,
  • швеллеров,
  • двутавров и т.д.

Применение промышленного трубогиба для профильной трубы:

  • Изготовление металлоконструкций (каркасы для теплиц, металлические опоры козырьков крыш, навесы)
  • Прокладка и монтаж трубопроводных систем (изменение формы трубы для обхода препятствий)
  • Тепловое и коммунальное хозяйство
  • Заводы монтажных заготовок
  • Строительство
  • Автомобильная промышленность, СТО
  • Судостроение
  • Нефтехимическая промышленность

Преимущества промышленного трубогиба для профильной трубы:

  • Небольшие размеры, мобильность - электрический трубогиб не займет много места.
  • Широкая функциональность станка для профильной трубы.
  • Позволяет гнуть трубы с точным соблюдением размеров, в итоге дуги получаются абсолютно одинаковыми, их не придется переделывать.
  • Электрический привод исключает необходимость ручного труда, физических усилий для работы с профилегибом не требуется.
  • Надежная устойчивая конструкция, ремонтопригодность трубогиба.
  • Долгий срок службы профилегиба благодаря закаленному металлу, из которого он изготовлен, качественной специальной покраске, контролю качества.
  • Простота эксплуатации и обслуживания - для работы с профильным трубогибом не нужны специальные знания и навыки.
  • Доступная цена - стоимость электрического трубогиба окупится быстро.
  • Настраивается под любой размер профиля.
  • На промышленный трубогиб мы даём заводскую гарантию 3 года!

Видео работы трубогиба

Цена промышленного трубогиба

Актуальная стоимость промышленного трубогиба  в прайс-листе.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Самодельные трубогибы для профильной трубы: видео, фото

У мастеров и любителей, которые занимаются изготовлением разного рода наружных конструкций, рано или поздно возникает необходимость использовать изогнутые элементы из профильной трубы. Для сгибания такого вида проката существуют специальные станки, однако они достаточно дороги. Как же быть, если надобность в гнутом профиле возникает нечасто, а сэкономить хочется? Ответ напрашивается сам собой – надо изготовить трубогиб для профильной трубы своими руками. Предлагаем разобраться, как подступиться к решению данного вопроса.

Самодельный ручной профилегиб

Почему для профильной трубы?

Условимся, что сейчас мы говорим только о профильной трубе – то есть имеющей не круглый поперечный срез, а, как правило, квадратный или прямоугольный, реже – овальный. Подобный прокат чаще всего используется в качестве арматуры при строительстве разного рода сооружений, благодаря следующим его характеристикам:

  • меньшему весу (а, значит, и цене) по сравнению с цельнометаллическими элементами;
  • форме, позволяющей компактно складировать, перевозить и прокладывать профтрубу, особенно по плоским поверхностям;
  • возможности простого и удобного монтажа;
  • повышенной прочности;
  • стойкости к деформациям.

Сечения профильных труб

И если вы выбрали именно профильную трубу, но хотите сделать конструкцию закругленной формы, например, теплицу, беседку, навес, арку – то прямой профиль придется гнуть специальным станком. Но поскольку условие нашего эксперимента – минимальные денежные затраты, то для работы мы возьмем самодельный трубогиб для профиля.

Что представляет собой инструмент для сгибания труб?

Трубогибом емко и логично называют профилегибочный станок, на котором равномерно сгибают профильную трубу таким образом, чтобы она не сплющилась ни в каком месте изгиба. Просвет сечения сохраняет свою конфигурацию, а сам профиль принимает форму дуги.

Станки, с помощью которых гнут профтрубу, в зависимости от типа привода бывают:

  • электрическими;
  • гидравлическими;
  • механическими (ручными).Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Механизмы с электроприводом относятся, как правило, к профессиональному оборудованию и способны за короткое время изогнуть много метров профиля. Но для нечастых работ в домашней мастерской приобретать их не рационально.

Заводские модели трубогибов

Гидравлические трубогибы отличаются большой мощностью и очень хороши тем, что не требуют применения физических усилий при работе. А если учесть их низкую стоимость, то понятно, почему они широко используются строительными бригадами. Однако трубогибы с гидравликой могут быть как компактными переносными, так и громоздкими. Вся разница в том, для профтрубы какого диаметра они предназначены.

Станок последнего типа, для ручной гибки, вполне возможно сделать самостоятельно. Самостоятельно изготовленный инструмент обойдется гораздо дешевле – ведь почти все нужные материалы найдутся в любом гараже. К тому же свой собственный трубогиб можно собрать специально для планируемых задач, например, под определенный радиус дуги.

Самодельные конструкции

Что необходимо для изготовления инструмента?

Перечислим основные конструктивные узлы и детали, из которых мы сможем сделать трубогиб.

  1. Для станины, на которой будет закреплен сам механизм, понадобится швеллер (уголок).
  2. Валки подходящего диаметра, которые и будут задавать изгиб профильной трубе, можно подобрать или заказать в токарной мастерской.
  3. Также понадобится цепной механизм – шестерни с натянутой цепью, с помощью которых крутящий момент будет передаваться на валы.
  4. Натяжитель.
  5. Для регулируемого вала потребуется направляющая – ее можно сварить из двух уголков.
  6. В качестве элемента, приводящего барабан в движение, подойдет отрезок профтрубы.
  7. Винт регулировки.
  8. Любая ручка, подходящая для вращения.
  9. Болты для крепления колес.

Принцип работы трубогиба при гибке профильной трубы по радиусу

Как собирается ручной трубогиб?

Из швеллера сваривается станина удобной для работы высоты, на ножках-опорах.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито На поверхности основания, посередине, закрепляется центральный ролик. Этот вал должен быть соединен с прижимным винтом и при помощи его подниматься и опускаться. Центральный валок – главный элемент трубогиба, именно он и сгибает заготовку.

По обе стороны от центрального вала, параллельно ему, устанавливаются два вращающихся ролика. Задача этих второстепенных валков – облегчать сгибание трубы и не давать ей ложиться параллельно основанию, сохраняя изгиб.

Три валка должны образовывать равнобедренный треугольник. Ограничивающие валики можно закрепить на одном месте, а можно предусмотреть возможность перемещать их относительно центрального. В таком случае вы сможете регулировать угол изгиба трубы.

На рабочей части валиков надо сделать бортики-направляющие из уголка, которые будут удерживать заготовку в ровном положении, не позволяя ей «гулять». Направляющие помогут контролировать точность и равномерность изгиба. К одному из роликов подсоединяется привод.

Как происходит сгибание трубы?

В самодельный ручной станок на ролики помещается отрезок проката, который нужно согнуть. При помощи винта профиль плотно закрепляется в одном положении. Затем, вращая ручку, прокручивают валы, одновременно протягивая трубу вдоль них. Сделав оборот прижимного винта для усиления давления, пропускают заготовку через ролики еще раз. Таким образом постепенно достигается нужная кривизна дуги. При необходимости и настойчивости профильный отрезок можно согнуть даже в кольцо.

Как видите, в том, чтобы самостоятельно сделать ручной трубогиб для профиля, нет сложностей или секретов. Так что необязательно покупать специальный станок, если заниматься гибкой вам приходится пару раз в год. Все что требуется – найти нужные составляющие, а уж собрать ручной трубогиб под силу любому мужчине. Зато с помощью такого приспособления вы сможете гнуть профильные заготовки в дугу с любым радиусом.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

И еще одна видео схема трубогиба, изготовленного своими руками

Pro-Tools Комплект для изготовления ручных гибочных и вырубных станков

ОПИСАНИЕ

Мы объединили наш самый популярный трубогиб с матрицей и труборезом в одном удобном корпусе! В дополнение к трубогибу MB105HD и вырезному станку HSN-501i вы получите на выбор 1-1 / 2 x 6 дюймов или 1-3 / 4 x 6 дюймов CLR 90 градусов.

Ручной трубогиб Pro Tools модели 105HD - это усовершенствованная версия популярного трубогиба MB-105, оснащенная рычагами основной рамы толщиной 5/8 дюйма.Это отличный выбор для создания гусеничных тележек, багги, рам мотоциклов и многих других проектов.

Благодаря внешнему диаметру 2 дюйма (труба 1-1 / 2 дюйма) и экономичной цене он окупается при первом использовании. Модель 105 Heavy Duty использует механические рычаги для легкого изгиба вручную, но в любой момент может быть модернизирована до гидравлики. Ручные гибочные станки должны быть надежно закреплены для работы и требовать удлинительной ручки для рычага, см. Параметры на вкладке аксессуаров или ознакомьтесь с нашим Deluxe Kit.

Среди других особенностей: Стальные втулки на оси основного штампа для уменьшения трения и облегчения замены штампа. Градусная пластина входит в комплект. Также доступен дополнительный упор, позволяющий выполнять повторяющиеся изгибы.

Большой выбор доступных штампов для круглых и квадратных труб, номинальных размеров труб (NPS) и метрических труб делает эту машину чрезвычайно универсальной. По запросу могут быть указаны нестандартные размеры и радиусы.

Гарантия:

Гарантия производителя 1 год

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Объем низкоуглеродистой стали (дюймы): 2 x.188
Вместимость круглой втулки (дюймы): 2 x 0,134
Номинальная вместимость ТРУБЫ: 1-1 / 2 дюйма, размер 40
Объем квадратной низкоуглеродистой стали (дюймы): 1-1 / 2 x .Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито 083
Сплошной стержень из низкоуглеродистой стали Вместимость (дюймы): 1-1 / 8
Минимальный наружный диаметр (дюймы): 1/2
Стиль гибки: ротационная вытяжка
Мин. Радиус центральной линии ( дюймы): 2
Макс.радиус центральной линии (дюймы): 7
Макс. степень изгиба: 180
Максимальный наружный диаметр (дюймы): 2

Трубогибы - Металлообработка

В Baileigh мы являемся экспертами в области трубогибов с более чем 15-летним опытом инноваций.Что отличает наши трубогибы от трубогибов? Запатентованная конструкция, позволяющая экономить время, прочная конструкция и широкий выбор вариантов - от самого маленького ручного трубогиба до самого большого вальцегибочного станка с ЧПУ.

Подробнее Читать меньше

Ручные роторные ленточнопильные станки Просмотреть все

Нужно изготавливать единичные детали? Выбирайте недорогой ручной трубогиб. Наша конструкция позволяет изгибать трубу на 180 °, не перемещая фиксирующие штифты.Эти гибочные машины начального уровня имеют стальную или чугунную раму. Подробнее о Ручные ротационные ленточнопильные машины

Гидравлический роторный ленточнопильный станок Просмотреть все

Сделанные в США, наши гидравлические трубогибы позволяют выполнять производственные партии поручней, шасси, каркасов безопасности и многого другого. Дизайн без помощи рук и съемные инструменты сэкономят время в вашем магазине. Подробнее о Гидравлический ротационный ленточнопильный станок

Наш автомобильный глушитель включает полный набор инструментов для гибки, развальцовки, развальцовки и обжимки труб глушителя.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Эта машина может сократить аутсорсинг и увеличить прибыль вашей автомастерской. Подробнее о Выхлопные трубы

Изготовленный из тяжелой стали, каждый станок для гибки труб на оправке Baileigh может сгибать тонкостенные трубы с получением малых радиусов. Наша линия варьируется от небольших ручных моделей до автоматических станков для гибки оправок для промышленного производства. Узнать больше о Станки для гибки стержней

Вальцегибочные станки позволяют создавать широкие изгибы с большим радиусом.Мы предлагаем ручные вальцегибочные станки (для малых диаметров), гидравлические вальцегибочные станки (большие и толстые трубы) и вальцегибочные станки с ЧПУ (сложные гибы и высокая производительность). Узнать больше о Вальцегибочные машины

Трубогибы - Ручные и электрические трубогибы

Tubela Engineering предлагает широкий ассортимент трубогибов и оборудования для обработки труб. Мы поставляем все: от портативных ручных станков до тяжелого трубогибочного оборудования, например, стальных трубогибов или гидравлических трубогибов.Некоторые из основных типов трубогибов, которые у нас есть, - это ручные трубогибы, трубогибы для металлических труб, ручные и электрические гидравлические трубогибы, электрические поворотные трубогибы, а также мы можем поставить трубогибы с ЧПУ и трубогибы с ЧПУ. Эти машины эффективны и точны для гибки стальных труб, нержавеющей стали, алюминия, меди, тонкостенных стальных труб и некоторых труб с пластиковым покрытием.

В зависимости от типа трубы, которую вам нужно сгибать, широкий выбор гибочного оборудования Tubela означает, что вы сможете найти подходящую машину.

Как пользоваться станком для гибки стальных труб?

Чтобы использовать трубогиб, сначала необходимо выбрать соответствующий трубогиб.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Вы должны отметить на трубе направления изгиба и контрольные точки. Эта линия должна оставаться в направлении, противоположном желаемому направлению изгиба.

Затем труба должна быть выровнена и помещена в трубогиб. Затем поднимите один из гибочных рычагов, чтобы вставить трубку, при этом убедитесь, что контрольные точки остаются видимыми. Как только это будет установлено, опустите изгибающий рычаг, чтобы закрепить трубку на месте, а когда будете готовы изгибаться, возьмитесь за поддерживающий рычаг и потяните его вниз.Вы должны увидеть ориентиры.

Достигнув желаемого изгиба, отпустите опорный рычаг и отсоедините трубку от трубогиба.

Что такое трубогиб на оправке

Трубогиб на оправке - это очень точный электрический трубогиб, работающий с запатентованной системой вертикального зажима. Это позволяет изгибать изделия сложной и сложной формы в прочные трубы без образования складок. Морщины возникают при неэффективном изгибе трубки.

Как сгибать тонкостенную трубку

Когда тонкостенная трубка сгибается под углом 45 градусов, может возникнуть складка.Для сгибания тонкостенных трубок, используемых в велосипедах и мебели, следует использовать ручной трубогиб.

Важно использовать правильный штамп для трубки, так как он поддерживает внутренний радиус изгиба трубки, которая сжимается при растяжении снаружи. Смазка штампов на трубогибе поможет продвигать трубку и сохранить штампы.

Можно ли сгибать трубы из нержавеющей стали?

Существует ряд трубогибов для гибки труб из нержавеющей стали.Это будет зависеть от прочности трубки, а также от радиуса, до которого вы планируете сгибать трубку. Вероятность появления морщин будет зависеть от радиуса изгиба трубки. Трубогибы на оправке идеально подходят для труб из нержавеющей стали.

Купить дешевый, долговечный и надежный ручной трубогиб

Горячие продажи Простота использования ручного трубогиба Характеристики ручного трубогиба 1. Точно расположенная шкала градусов, звездочка, стрелка и выемка на ободе для идеального изгиба каждый раз 2.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Маркировки подняты и отлиты на корпусе гибочного станка с обеих сторон для облегчения обзора 3. Глубокая зубчатая ступенька помогает предотвратить скольжение при максимальном усилии 4. Рифленая внутренняя поверхность крюка помогает предотвратить скольжение кабелепровода 5. Плоская поверхность крюка обеспечивает стабильную отправную точку 6. Для изгиба Металлические трубки или упаковка с жесткими трубами и изоляция; Информация о транспортировочной упаковке ручного трубогиба Номер по каталогу Размеры материала Размеры кабелепровода Кол-во / CTN (шт. ГВт / CTN (кг) Размеры (см) Жесткий EMT / IMC Y-ACB050 Алюминий 1/2 "1/2" - 10 4.5 23x21x21,5 Y-ACB075 3/4 дюйма 3/4 & quot; 1/2 дюйма 5 4,5 26x26x15 Y-ACB100 1 '' 1 & quot; 3/4 & quot; 5 8,5 36x28x17 Y-MCB050 Ковкий чугун 1/2 дюйма; 1/2 дюйма - 10 9,2 23x20x22 Y-MCB075 3/4 ”; 3/4 & quot; 1/2 дюйма 5 6,6 26x26x15 Y-MCB100 1 " 1 & quot; 3/4 & quot; 5 11 34x29x18 Добро пожаловать в ручной трубогиб 1, более 15 лет профессионального опыта в производстве и экспорте 2, цех и склад площадью 8000 квадратных метров 3, 60 профессиональных производственных рабочих и инспекторов 4, легкость отгрузки - 1 час до морского порта Нинбо, 1.5 часов до Шанхайского морского порта 5. В основном продукция: трубогиб, фитинги для кабелепровода EMT, жесткие фитинги для кабелепровода, 6, водонепроницаемые гибкие фитинги для кабелепровода, шарнирная подвеска, алюминиевая прокладка в проушине, 7, балочные зажимы, приспособления для ремонта шлангов и литье из ковкого чугуна. арматура и т. д.

Предварительное обслуживание: 1. Мы поможем вам подтвердить модель нашей машины в соответствии с предлагаемой вами информацией о трубах. 2. Вы можете увидеть нашу машину, как работать на заводе, прежде чем разместить у нас заказ. 2) Перед тем, как сделать заказ на этот дорогостоящий станок, вы можете предложить нам свой чертеж детали.

3) Простой интерфейс оператора и легкий ввод данных на английском языке. 5) Автоматическая фиксация угла и высокая точность изгиба.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито 7) Педальный переключатель с несколькими функциями: автоматический запуск, аварийная остановка и возобновление, безопасность высока.

Также первая фабрика, производящая и экспортирующая фитинги для трубопроводов из Китая. Во всем мире хорошо знают его красивые природные пейзажи и знаменитое телешоу. можете связаться с нами по ссылке Для получения дополнительной информации нажмите ниже Отправить, чтобы поговорить с нами прямо сейчас!

3.Можно гнуть дуги, круги, арки из разных металлических материалов. 4. Использование заготовок для теплиц, навесов, беседок, ворот и других легких металлических конструкций. 1. Вы фабрика или торговая компания9 Мы являемся ведущим производителем кованых станков в Китае.

Особенности: 1) более компактный: общий вес всего 53 кг 2) более квалифицированный: высокое качество, одобренное CE 3) более удобное: простое управление с приятным опытом 4) более надежное и стабильное: гидравлический гибочный станок, повышающий степень гибки Подробнее точное 5) более универсальное применение: используется в строительстве железных дорог, мостостроении, отделке жилищ и многих других областях.Технические характеристики: емкость 1/2 '' -2 '' ' толщина стенки стальной трубы 2,75-4,5 мм вес нетто 50 кг максимальное давление 13 тонн ход 250 мм Башмаки для гибки: Башмаки для гибки Вес 1/2 ''; 0,64 кг 3/4 '' 0,78 кг 1 '' 1,06 кг 1 1/4 '' 1,42 кг 1 1/2 '' 2,56 кг 2 '' 3,98 кг Упаковка и упаковка Транспортировочная модель Вес брутто Вес нетто Длина Ширина Высота HHW-2J 53 кг 50 кг 73 см 32 см 20 см

Рекомендуется использовать единицы Автомобильные запчасти (тормозная магистраль, бампер, глушитель и сиденье и т. Д.). У компании есть опытная команда, занимающаяся производством, исследованиями и разработками продукции, а также инспектированием продукции. Мы можем спроектировать или усовершенствовать машины нового типа для удовлетворения различных потребностей клиентов.

Трубогибы | Качественное трубогибочное оборудование

Ротационные волочильные и трубогибочные машины

Ercolina идеально подходят для большинства операций по гибке.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Ротационная гибка с вытяжкой на сегодняшний день является основным методом высококачественной гибки труб. Изгибы образуются путем протягивания материала вокруг вращающегося формирователя центра изгиба.В частности, прямая касательная трубы или трубки удерживается в захватном рычаге Ercolina гибочной матрицы, когда труба протягивается вокруг и в канавку гибочной матрицы. Матрица для встречного изгиба или пресс-форма прилагает к трубе противоположную силу, обеспечивая высокое качество гибки. Площадь контакта между вращающимся штампом для гибки и штампом для встречного гиба называется линией касания. Что отличает ротационную гибку с вытяжкой от других методов, так это то, что линия касания фиксируется в точке изгиба, чтобы полностью контролировать поток материала.Этот контроль помогает производить изгибы труб высочайшего качества.

Подробнее о ротационных вытяжных машинах Ercolina

Ротационные волочильные станки

являются наиболее популярными машинами для гибки труб, труб и твердых тел для таких применений, как: поручни, отводы поручней и возврат стен, поручни для инвалидов, мебель и рамы для знаков, нестандартные детали автомобилей, такие как каркасы, щетки и т. Д. нерф-бары, легкие стойки, подножки и многое другое. Ротационные волочильные станки Ercolina создают эстетически приятные изгибы, если для этого подобрана правильная оснастка.Кроме того, во многих случаях стандартная готовая оснастка Ercolina предлагается с различными радиусами изгиба по осевой линии, чтобы быстро приспособиться к вашим условиям гибки. Стандартный инструмент для гибки часто может быть немного изменен при необходимости для соответствия конкретным требованиям к гибке; или специальные инструменты для гибки труб могут быть изготовлены в соответствии с конкретными требованиями применения гибки.

Клиенты часто спрашивают, можно ли использовать станки и инструменты Ercolina для гибки алюминиевых и нержавеющих труб.Ответ: «Да». и с отличными результатами.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Гибочные штампы Ercolina могут быть модифицированы для соответствия наиболее часто используемым материалам из стали, алюминия и нержавеющей стали.

Трубогибы Ercolina надежны

Нашим клиентам требуются надежные гибочные машины, которые могут производить гибки высокого качества, потому что нет ничего важнее, чем гибка с точностью и эффективностью. Машины Ercolina используются нашими клиентами во многих отраслях промышленности и настоятельно рекомендуются для гибки с вращательной вытяжкой.С нашими моделями поворотно-вытяжных машин Super и Top Bender у вас есть возможность точно контролировать процесс гибки трубы от начала до конца. Ercolina предлагает модели станков для всех уровней производительности гибки в цехе от прототипа до производства с ЧПУ или ЧПУ.

Быстрая и повторяемая качественная гибка

Конструкция ротационной вытяжной машины для гибки труб Ercolina внесла новшества и изменила рынок, предлагая быструю и стабильную качественную гибку по разумной цене. Наша компактная и мощная конструкция обеспечивает большую гибкость и требует ограниченного пространства в цехе.Машины Ercolina производятся с использованием передовых компонентов и доказали свою надежность, предлагая клиентам душевное спокойствие на протяжении многих лет производства гибки. Для клиентов Ercolina это означает высококачественный продукт, обеспечивающий невероятные результаты. Машины Ercolina превосходят так называемые конкурирующие гибочные машины, в которых используется устаревшая гидравлика и концевые выключатели для контроля углов изгиба. Никаких медленных движений с храповым механизмом, до середины гибки не требуется трудоемкая настройка инструмента. Все гибочные машины Ercolina программируются на угол изгиба с компенсацией упругого возврата и полные изгибы на 180 градусов за один быстрый цикл.

Почему сейчас хорошее время для модернизации цехового трубогибочного оборудования?

Сегодняшнему заказчику-изготовителю требуются рентабельные решения, чтобы конкурировать на существующих рынках, расширяя и улучшая свои текущие возможности.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Производители, предлагающие услуги по гибке труб и труб, часто увеличивают свою долю на рынке и увеличивают важность для своих текущих клиентов. С помощью трубогибов и трубогибов Ercolina вы можете быстро производить гибочные работы в своем цехе и контролировать время и трудозатраты.

Цены на продукцию и гибочный станок

Ercolina вполне укладываются в бюджетный диапазон большинства клиентов. Хотя финансирование оборудования может быть сложной задачей, клиенты, имеющие право на кредит, находят более конкурентоспособные арендные ставки и общую более низкую стоимость аренды. Для максимальной финансовой гибкости CML USA, Inc. и Ercolina предлагают несколько вариантов аренды с разными сроками, чтобы удовлетворить ваши требования. Посетите нашу страницу вариантов аренды, чтобы получить дополнительную информацию о доступных вариантах аренды и получить оценку стоимости.

Остались вопросы?

Если вам требуется помощь, чтобы определить, какие трубогибы Ercolina подходят для вашего цеха, наши сотрудники хорошо обучены, чтобы помочь вам с вашими приложениями для гибки труб и труб.Звоните (563) 391-7700 или свяжитесь с нами.

Трубогиб с оправкой на Grizzly.com

Трубогиб на оправке T30860 представляет собой стабильную и прочную платформу для гибки труб, которая быстро настраивается и проста в использовании. Трубогибы на оправке можно использовать после минимального обучения, чтобы обеспечить точные и последовательные изгибы труб из различных материалов, включая сталь, медь и алюминий.

T30860 способен изгибать круглые трубы диаметром от 1/2 до 2 дюймов или квадратные металлические трубы диаметром от 1 до 2 дюймов.Совершайте изгибы до 180 ° с полной уверенностью. Благодаря прочной стальной конструкции, после закрепления инструмента он будет гнуть трубу на долгие годы.

Если вы создаете прочный каркас безопасности, сверхлегкую раму или ремонтируете оборудование, ручной трубогиб T30860 справится со своей задачей!

Этот инструмент включает напольную подставку, индикатор угла изгиба и съемную 41-дюймовую ручку.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Доступны 17 дополнительных матриц (не входят в комплект) для различных размеров круглых и квадратных труб (T30861-T30877).

Ручной трубогиб T30860 поставляется с годовой гарантией, которая распространяется на детали и гарантирует, что устройство не имеет заводских дефектов. (Гарантия не распространяется на расходные материалы.)

Руководство для T30860 было написано нашим отделом технической документации в США и содержит полезную информацию.

Группа технической поддержки Grizzly находится в США. Детали и аксессуары для трубогиба доступны в Интернете и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Минимальный диаметр трубы: 1/2 "
  • Максимальный диаметр трубы: 2 "
  • Минимальный размер квадратной трубы: 1 дюйм
  • Максимальный размер квадратной трубы: 2 "
  • Максимальный угол изгиба: 180 °
  • Длина ручки: 41 "
  • Общая высота: 45 дюймов
  • Площадь основания: 11-3 / 4 "x 11-3 / 4"
  • Вес машины: 98 фунтов.

ХАРАКТЕРИСТИКИ

  • Стальная конструкция
  • Стойка напольная
  • Индикатор угла изгиба
  • Съемная ручка 41 "
  • Доступны 17 дополнительных матриц (не входят в комплект)

Huth 1600 Ручной трубогиб

Ручной трубогиб Huth 1600

Huth модернизировал ряд электрических компонентов для повышения надежности.Блок кнопок управления был удален с «передней части» гибочного станка и заменен поворотным переключателем на боковой стороне рамы. Это также открывает больше места между участком гибки и оператором. Некоторые вспомогательные компоненты также были обновлены.

Эти изменения увеличивают срок службы модели 1600. Часто они служат 25 и более лет! Это изменение уменьшает общее количество компонентов, необходимых для того же качества и функциональности.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито Если что-то в конечном итоге потребует замены, заменить их проще и в целом дешевле.

Этот новый элемент управления такой же, как и в нашей новой модели HB-05.

Модель 1600 для гибки колена - это устройство для гибки колен Huths начального уровня. Прочный универсальный станок 1600 - это тот же гибочный станок, что и в корпусе HB-10. Но он поставляется без инструментов, что делает его идеальным для тех, кто хочет собрать свои собственные пакеты инструментов или у кого уже есть инструменты, но они хотят заменить или добавить гибочный станок.

1600 доставляет 58 000 фунтов. изгибающей силы - более чем на 3 НКТ. Сгибание активируется тонкой педалью управления коленом, что позволяет оператору приблизиться к работе для большей точности. При желании коленную педаль можно бесплатно заменить ножной педалью. За номинальную плату Хут установит ножную и коленную педали. Ручной индикатор глубины изгиба в любое время четко показывает оператору, насколько далеко он зашел в изгиб.

1600 оснащен мощным 5-часовым двигателем.п. мотор. Для высокоскоростной гибки доступен дополнительный двигатель мощностью 7 л.с. - на 25% быстрее.

Как и все устройства Huth Benders, модель 1600 оснащена встроенным обжимным устройством / расширителем для полной отделки концов - от 1 до 3 трубок на конце обжимного устройства и от 1 до 5 трубок на конце расширителя. Легко создаются шаровые опоры, фланцы, раструбы и соединения скольжения. Автоматические системы расширения Huths Accu-Sizer позволяют вам каждый раз настраивать точные расширения.

Встроенный Swager / Expander


Встроенный сверхмощный обжимной / расширитель дает вам все возможности окончательной отделки - трубки от 1 до 3 дюймов на конце обжимного устройства и от 1 до 51/2 дюйма на конце расширителя.

С автоматической системой расширения Huths Accu-Sizer, вы сможете каждый раз набирать точные расширения.

Модель 1600 поддерживает все стандартные инструменты и аксессуары Huths, такие как Ready-Rak, гибочный станок для штанг и дробилку масляного фильтра.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито


Изгиб Huth 3 "(сверху на трубе) по сравнению с азиатским производством
(обратите внимание на углубление на изгибе в нижнем образце)

Колено трубы Huth 3 "(труба слева) vs.Сделано в Азии
(Обратите внимание на сплющивание трубки справа)

Простой в использовании трубогиб

Станок для гибки компрессионных труб - чрезвычайно мощный и универсальный инструмент, но многие, кто им не пользовался, не понимают, насколько он прост в использовании. Когда мы заставляем людей делать их первый наклон, запугивание имеет тенденцию исчезать, и энтузиазм берет верх!

У машины два конца: конец гибки и конец формовки.Сосредоточьтесь на изгибе, чтобы показать, насколько прост этот инструмент. Вам нужно заранее знать 3 вещи: расстояние между изгибами, ориентацию желаемого изгиба и глубину желаемого изгиба.

Отметьте расстояние маркером: отметьте трубу там, где вы хотите, чтобы изгибы выполнялись слева направо.

Теперь включите гибочный станок, и вы почти готовы к работе: нанесите смазку и вставьте трубу в губки.

Установка шкалы вращения для сохранения ориентации: перед первым изгибом трубы установка шкалы вращения на дальнем правом конце трубы на ноль позволит вам сориентироваться по мере прохождения нескольких изгибов каждой трубы.Это особенно важно, если вы используете карточки программы гибки.

Выберите радиус изгиба: меньшие радиусы дают более плотные изгибы, большие радиусы более щадящие. Обычно для меньших трубок используются меньшие радиусы (для более крупных труб используются большие радиусы) как минимум в 1,5-2 раза больше наружного диаметра трубки.

Изгиб на нужную глубину: каждый изгибатель имеет индикатор глубины изгиба, а автоматические гибочные станки позволяют предварительно установить глубину изгиба.Трубогиб ручной для профильной трубы: Доступ с вашего IP-адреса временно ограничен — Авито

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
