Схемы отопление: Типовые схемы систем отопления

Основные классические схемы систем отопления

Классические схемы систем отопления

Схема системы отопления с верхней разводкой и тупиковым движением теплоносителя

В тупиковых системах отопления дома движение горячей воды, поступающей из подающей магистрали, прямо противоположно движению уже остывшей воды из обратной магистрали. При этом, длина циркуляционных колец неодинакова, так же, как и сопротивление в них (чем ближе расположен отопительный прибор к главному стояку, тем больше он прогревается и наоборот). Водяную систему с верхней разводкой разумней всего использовать в домах с подвалом или же в строениях без подвала с круглой крышей.

Схема системы отопления с верхней разводкой и попутным движением теплоносителя

В системах отопления дома с попутным движением теплоносителя все циркуляционные кольца одинаковы по протяженности, за счет чего работа стояков и нагревательных приборов происходит в одинаковых условиях, то есть, прогрев отопительных приборов равномерен, вне зависимости от их удаленности от главного стояка.

Данные системы используются в случае, когда невозможно провести увязку циркуляционных колец между собой в тупиковой системе теплоносителя.

Схема системы отопления с нижней разводкой и попутным движением теплоносителя

К системам с попутным движением теплоносителя относят тип устройства, где все циркуляционные кольца имеют одинаковую длину и одинаково прогреваются от главного стояка. Такие системы целесообразно использовать в системах с установленным насосом для искусственной циркуляции. При нижней разводке труб горячая вода поступает в магистральную трубу из отопительного котла из подвального помещения, после чего распределяется по радиаторам и стоякам.

Схема системы отопления с нижней разводкой и тупиковым движением теплоносителя

К тупиковым системам относятся такие схемы подключения, в которых все имеющиеся циркуляционные кольца имеют различную длину. Самое короткое кольцо проходит через главный стояк, максимально приближенный к отопительному котлу, а самое дальнее кольцо проходит через стояк, максимально удаленный от отопительного котла.

При нижней разводке нагретая вода поступает в магистральную трубу с горячей водой снизу, из подвала, после чего распределяется по всем стоякам и радиаторам отопительной системы.

Системы отопления с горизонтальными однотрубными и двухтрубными ветками

Системы отопления с горизонтальными стояками представляют собой систему, где все радиаторы с одного этажа подключены к единому стояку. Однотрубные системы отличаются тем, что не имеют обратных стояков, за счет чего температура воды в них несколько ниже (горячая вода из подачи смешивается с остывшей водой из радиаторов). Двухтрубные системы имеют обратные стояки, поэтому способны максимально эффективно прогревать помещения здания, однако, количество труб в такой системе достаточно большое, за счет чего увеличивается время монтажа.

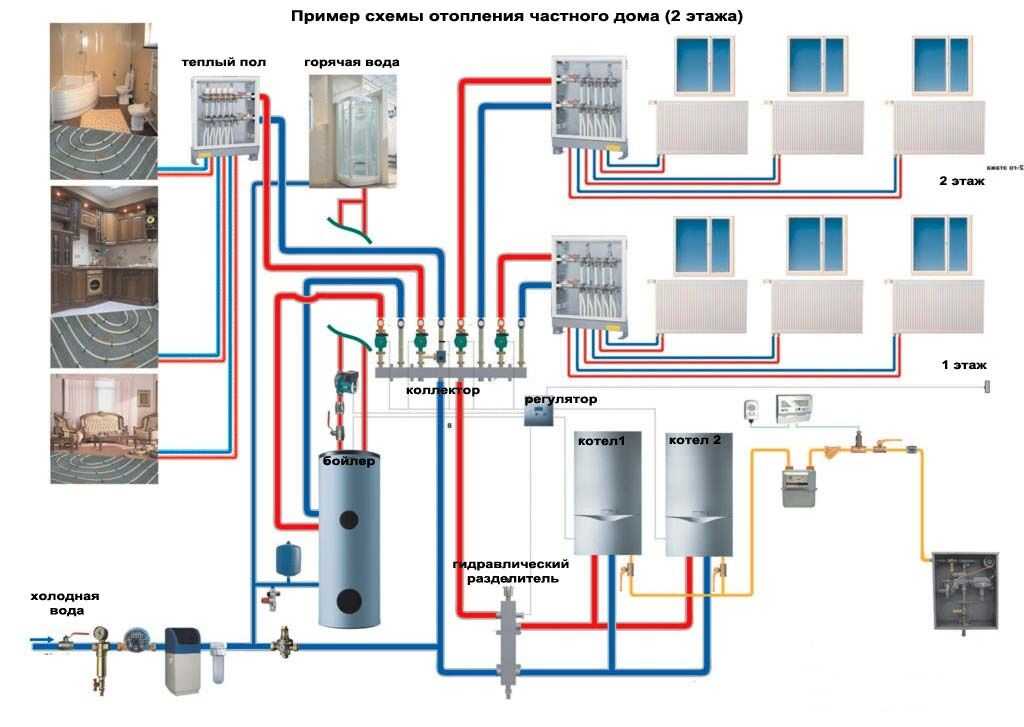

Лучевая (коллекторная) схема системы отопления

С каждым днем все больше клиентов компании «Тепломеханика» предпочитают нижнюю подводку к радиаторам через блоки нижнего подключения. В нижнем способе подводки используются арматурные блоки подключения и есть возможность реализовать все достоинства металлоплимерных трубопроводов, например, проложить трубопровод скрыто в стене или в полу здания. Благодаря такой схеме подключения приборов отопления и прокладке трубопровода, выполняется коллекторная поэтажная разводка или ее комбинация с одно- и двухтрубной системой.

Принципы коллекторной системы

Все трубы скрываются в конструкциях стен или пола.
Коллекторы размещаются в коллекторном шкафу, располагаемом таким методом, чтобы любая из веток, идущих к радиаторам/группе радиаторов, немного превышала по длине длину всех остальных веток.
В системе отопления создается принудительная циркуляция.
Все отводы коллектора снабжаются запорной (балансировочной) арматурой, а также расходомером для возможности отключения/регулировки расхода теплоносителя по каждому из колец в отдельности. При этом запорная арматура не должна влиять на работу иных приборов отопления.
Каждый из контуров отопления, который устанавливается после коллектора, должен являться самостоятельной системой. Должна быть возможность оборудования любой из систем собственной автоматикой – термоголовкой или же сервоприводом с выносным термостатом для помещений.

По всем интересующим Вас вопросам можете обращаться по телефону

компании «Тепломеханика» (384-2) 67-02-88.

Имея опыт в проектировании, монтаже, пуско-наладочных работах и сервисном обслуживании систем отопления, мы создаём качественный, надёжный и сбалансированный по цене комплекс оборудования, который будет служить Вам многие десятки лет.

БУДЕМ РАДЫ ВИДЕТЬ ВАС В ЧИСЛЕ НАШИХ КЛИЕНТОВ!
