Проверенные схемы монтажа системы отопления в частном доме

Автор Евгений Апрелев На чтение 7 мин Просмотров 5.5к.

Каждый застройщик рано или поздно встает перед выбором (СО) будущего дома. С экранов телевизора и рекламных билбордов на него «выливается» огромный объем информации, о новых способах обогрева, которые являются всего лишь маркетинговыми ходами продавцов. В этой публикации будут описаны рабочие схемы систем отопления в частном доме, их плюсы и минусы, рассмотрены вопросы выбора для загородного дома.

[contents]

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

  • Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме
  • Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
  • Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД. Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования.

Варианты монтажа

Сегодня, специалисты различают две технологии создания СО:

  • Схема в частном доме предполагает подсоединение всех батарей (входом и выходом) к одной трубе, которая одновременно является и подающей и обратной.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Данная методика применяется еще с начала прошлого века. Некоторые специалисты считают, что такая технология получила популярность после Великой Отечественной войны, как альтернатива при нехватке материалов. Хоть многие специалисты пророчили отказ от нее еще в 70-х годах XX столетия, она успешно применяется и в наши дни.

  • При в частном доме вода поступает в батареи по одной трубе, а возвращается в котлоагрегат по другой.

Такая технология считается наиболее современной, благодаря которой удается значительно повысить эффективность работы СО, но требующей более сложного монтажа и гидродинамических расчетов. Несмотря на это, сегодня практически все многоквартирные дома, офисные и общественные здания оснащаются СО, выполненной по данной технологии.

Выбор или частного дома зависит от множества факторов: площади и архитектуры помещений, этажности здания, оборудования, задействованного в СО.

Однотрубная

Данная схема водяного обогрева представляет собой замкнутый контур, включающий в себя котлоагрегат, магистральный трубопровод, приборы теплообмена (радиаторы, регистры), расширительный бак.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме В гравитационных СО циркуляция теплоносителя происходит благодаря разной плотности нагретой и охлажденной воды.

Принцип работы обогрева с естественным движением воды в контуре следующий: Нагретый в котле теплоноситель поднимается по стояку, в верхней части которого установлен расширительный бак. После этого, вода попадает в разгонный , благодаря которому создается необходимое для циркуляции давление.

Данная разводка СО не предназначена для многоэтажных строений и одноэтажных домов большой площади.

Совет: Независимо от наличия и высоты разгонного коллектора, для хорошей циркуляции теплоносителя рекомендуется создания уклона магистрального трубопровода 5°; на подающей ветке к радиаторам; на обратке – в сторону котлоагрегата.

При механической циркуляции воды, в разгонном коллекторе нет необходимости, его функцию выполняет циркуляционный насос. Он монтируется на обратке контура, непосредственно возле котельной установки.

На рисунке представлен вариант однотрубной СО с горизонтальной разводкой и принудительной циркуляцией .Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Данная схема успешно применяется для одноэтажных построек, с количеством радиаторов 5-7 шт.

Достаточно популярна вертикальная однотрубная СО с верхней разводкой, предназначенная для построек с несколькими этажами. Может иметь следующие реализации:

  • Гравитационная, открытая.
  • Закрытая с принудительным перемещением.

Чтобы ответить на вопрос, какая система отопления эффективнее однотрубная или двухтрубная, необходимо их детальное изучение.

Двухтрубное исполнение

Основной конструктивной особенностью обогрева частного дома с таким способом исполнения является то, что каждый из радиаторов подключается к разному трубопроводу: подачи и обратки. Именно это, по словам многих «профессионалов», значительно увеличивает стоимость отопительной системы. На самом деле такая конструкция позволяет сэкономить на количестве фасонных изделий и на диаметре магистральных трубопроводов.

Существует несколько схем реализации двухтрубного обогрева:

  • Горизонтальная.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме
  • Вертикальная, с верхней разводкой.
  • Вертикальная, с нижним подводом теплоносителя.

В свою очередь, горизонтальное двухтрубное исполнение может иметь три реализации:

А. Тупиковая или встречная.
В. Попутная.
С. С лучевым распределением или коллекторная.

На рисунке А видно отличие однотрубной системы отопления от двухтрубной, несмотря на похожую горизонтальную реализацию.

Конструктивно, простейший горизонтальный двухтрубный контур выглядит так: От теплогенератора отходит труба подачи теплоносителя, которая входит в каждый радиатор. Остывший теплоноситель из батарей отводится по второй трубе – обратке, которая и возвращает его в котлоагрегат.

Циркуляцию воды обеспечивает циркуляционный ; расширительный бак компенсирует расширение теплоносителя при его нагревании; предохранительный клапан обеспечивает защиту от высокого давления в контуре; запорная арматура на радиаторах служит для демонтажа последних; воздухоотводчик необходим в верхней точке контура для предотвращения завоздушивания системы.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Горизонтальные типы СО актуальны для одноэтажных построек. Каждая из них имеет свои достоинства и недостатки:

  • Тупиковая разводка имеет небольшой расход дорогостоящей трубы. Недостатком является большая протяженность контура.
  • В попутной легко реализуема регулировка работы СО. Недостатком является большой расход материала.
  • В коллекторной разводке каждый отопительный прибор подключен к котлу своей парой труб, подачей и обраткой, благодаря чему обеспечивается простота регулировки нагрева конкретного радиатора. Недостатком является большой расход труб и достаточно сложный их монтаж.

Вертикальные двухтрубные СО с нижней и верхней разводкой прекрасно себя показали в двух – трехэтажных частных домах. При верхней разводке, теплоноситель по трубопроводу подачи поднимается в наиболее высокую точку контура, после чего распределяется по обратным стоякам, проходит через все радиаторы и возвращается в котельную установку. Основным достоинством верхней разводки является создание более высокого давления в контуре.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

При вертикальной нижней разводке подача теплоносителя осуществляется из магистрали, расположенной под полом нижнего этажа или в подвале дома. Далее, теплоноситель перемещается по вертикальным стоякам и установленным на них радиаторам. Поднимаясь в верхнюю точку, остывшая вода в батареях по обратному стояку поступает в котлоагрегат. Преимуществом такого подхода является более высокая температура теплоносителя, поступающего в радиаторы. Недостатком – возможное завоздушивание контура.

Выбор лучшей схемы для частного дома

Теперь, когда есть общие представления о видах обогрева и вариантах подключения контура, осталось решить, что выбрать, однотрубную или двухтрубную систему отопления?

Существует мнение, что первые экономичнее, проще в монтаже и ремонте и требуют для реализации меньшего количества материалов.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме На самом деле эти достоинства достаточно спорны. Например, при работе такой СО в конечные на ветке батареи поступает теплоноситель уже остывший в предыдущих. Для поддержания необходимой температуры воздуха в помещениях, находящихся в конце контура, необходимо наращивать число секций, а это дополнительные затраты. И все это на фоне полной невозможности автоматизации, которая будет отвечать за поддержание температурного баланса, необходимого для комфортного проживания.

В двухтрубной, температура теплоносителя, который подводится к батареям одинакова, поэтому нет нужды наращивать число секций дальних радиаторов в контуре. Разделение веток подачи и обратки дает возможность автоматизации, посредством использования термостатических вентилей.

Важно! На самом деле и однотрубная и двухтрубная разводка имеет право на существование. Следует понимать, что выбор за застройщиком, но сделать правильный выбор схемы отопительной системы частного дома поможет только опытный специалист.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Отопление частного дома • заказать в СПб. Абсолют Мастер

Основой безопасной и стабильной работы системы отопления является не только правильно выбранный котел и дополнительное оборудование, но и качественно выполненный монтаж.

Установка котла

Процесс установки котла зависит от различных факторов:

  • Тип котла. Наиболее просто выполнить установку электрического котла, поскольку его достаточно закрепить на стене, выставить необходимые параметры и подключить к электросети.
  • Исполнение. Настенные и напольные модели различаются по принципам установки. Последние могут потребовать обустройства фундамента или создания отдельной котельной.
  • Необходимость в обустройстве дымоходной и вентиляционной системы. Актуально практически для любых типов котлов, исключая электрические устройства.



Разводка отопления

Перед выполнением разводки уже точно должна быть определена схема размещения контуров труб и место установки радиаторов.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

В зависимости от конфигурации разводка может быть однотрубной или двухтрубной. При этом ее монтаж может быть выполнен одним из двух способов:

  • Горизонтально.
  • Вертикально.

По способу размещения труб выделяют два типа монтажа:

  • Скрытый, предусматривающий штробление стен или цементной стяжки.
  • Открытый, при котором трубы размещаются снаружи и фиксируются к стене.

Циркуляция воды в системе может осуществляться самотечным способом, что актуально для трубопроводов длиной не более 30-ти метров, или принудительным, при котором потребуется применение насосного оборудования.



Установка и обвязка радиаторов

Завершающим этапом при сборке отопительной системы является установка и обвязка батарей (радиаторов).

В процессе монтажа радиаторы необходимо закрепить на стене, после чего осуществляется их обвязка.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме В большинстве своем этот процесс реализуется с применением полипропиленовых труб, а подключение радиаторов в зависимости от используемой схемы и особенностей монтажа трубопроводов может осуществляться тремя способами: нижним, разносторонним диагональным или односторонним боковым.

Монтаж и пусконаладка отопительного оборудования

По завершению обвязки радиаторов и котла и подсоединения всего необходимого оборудования, обязательно выполняется ряд пусконаладочных процессов, в рамках которых реализуются следующие задачи:

  • Проверка правильности монтажа всех элементов системы.
  • Проверка соответствия системы техническо-проектным требованиям и нормам безопасности.
  • Оценка качества сварных швов, если соединение труб выполнялось по сварной методике.
  • Оценка эксплуатационных и технических параметров системы.
  • Настройка рабочих параметров оборудования и прочее.

Опрессовка системы и первый запуск

Обязательным аспектом нормального функционирования системы является полная герметичность.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Именно для оценки этого параметра применяется опрессовка, которая должная проверить конструкцию на возможность протечек и то, насколько хорошо она выдерживает необходимое давление. При удовлетворительных результатах опрессовки производится первый запуск системы, выполняемый в следующей последовательности:

  • Подготовительные работы: открываются все необходимые краны и вентили.
  • Производится запуск теплоносителя, при этом необходимо следить за тем, чтобы показатели давления достигли нужных значений.
  • Осуществляется удаление воздуха из системы.
  • Производится наладка отопительной системы.
  • Запуск системы, проверка корректной работы оборудования и отдельных элементов.

Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

  • лучевой;
  • последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

  • Полная процедура монтажа системы займет достаточно много времени.
  • Регулировка системы должна быть проведена до наступления холодов.
  • При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Двухтрубная отопительная система состоит из:

  1. котла;
  2. автовоздушника;
  3. термостатического клапана;
  4. батареи;
  5. устройства балансировки;
  6. бака;
  7. вентиля;
  8. фильтр трубопроводный;
  9. насос;
  10. манометр температуры;
  11. предохранительный клапан

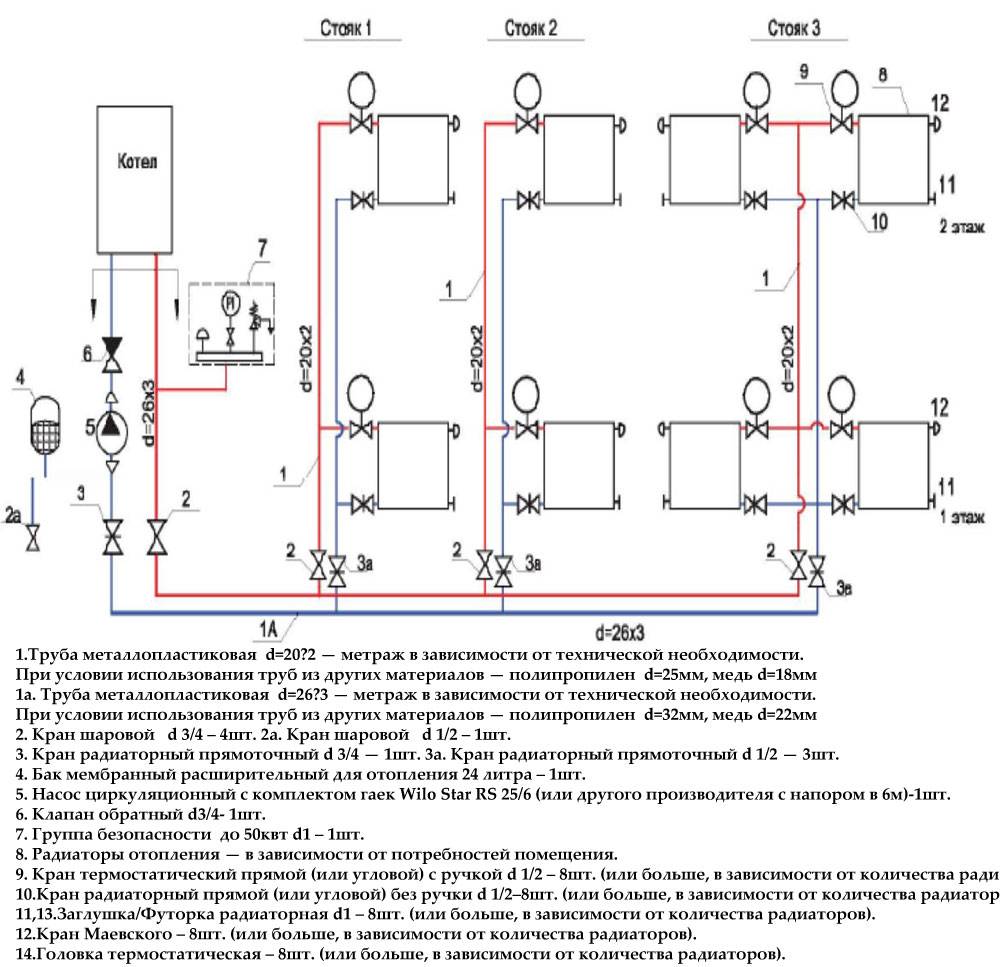

  • Схема двухтрубного радиаторного отопления двухэтажного дома

    При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

  • Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
  • Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме
  • При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
  • Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
  • Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
  • Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме
  • Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
  • В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

  • определить количество нагревательных приборов;
  • рассчитать диаметр и количество трубопроводов;
  • определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

  • Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
  • При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
  • Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

  • котла;
  • автовоздушника;
  • термостатического клапана;
  • радиатора;
  • балансировочного клапана;
  • мембранного расширительного бака;
  • шарового крана – вентиля;
  • фильтра сетчатого магистрального;
  • циркуляционного насоса;
  • термоманометра;
  • предохранительного клапана.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

  • Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
  • Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
  • Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Лучистое отопление | Министерство энергетики

Системы лучистого отопления подают тепло непосредственно к полу или к панелям в стене или потолке дома. Системы во многом зависят от лучистого теплопереноса — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете от тепла горячего элемента плиты, находящегося через всю комнату.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Когда лучистое отопление расположено в полу, его часто называют лучистым отоплением пола или просто отоплением пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем отопление плинтуса, и обычно более эффективен, чем отопление с принудительной подачей воздуха, поскольку устраняет потери в воздуховоде. Люди с аллергией часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или жидкотопливные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников.Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, изучите нашу инфографику Energy Saver 101, посвященную отоплению дома.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Несмотря на свое название, лучистое отопление пола в значительной степени зависит от конвекции, естественной циркуляции тепла в помещении по мере того, как воздух, нагретый полом, поднимается вверх. Системы лучистого обогрева пола существенно отличаются от лучистых панелей, используемых в стенах и потолках. По этой причине в следующих разделах отдельно рассматриваются теплоизлучающие полы и излучающие панели.

Теплый пол

Существует три типа лучистых полов: воздушные лучистые полы (воздух является теплоносителем), электрические теплые полы и водяные (водяные)

светлых полов. Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса пола из бетонных плит или легкого бетона поверх деревянного чернового пола, называются «мокрыми установками», а те, в которых установщик «вставляет» трубку излучающего пола между двумя слоями фанеры или прикрепляет трубку. под готовый пол или черновой пол называются «сухими установками».Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме »

Типы теплого пола

Теплые полы с воздушным подогревом

Воздух не может удерживать большое количество тепла, поэтому теплые воздушные полы нерентабельны в жилых помещениях и устанавливаются редко. Хотя их можно комбинировать с солнечными системами воздушного отопления, у этих систем есть очевидный недостаток, заключающийся в том, что они производят тепло только в дневное время, когда отопительные нагрузки обычно ниже. Неэффективность попытки обогреть дом обычной печью, прокачивая воздух через полы ночью, перевешивает преимущества использования солнечного тепла днем.Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоаккумулирующей среды использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические теплые полы

Электрические теплые полы обычно состоят из электрических нагревательных кабелей, встроенных в пол. Также доступны системы с электрическими матами, установленными на черновом полу под напольным покрытием, таким как плитка.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Из-за относительно высокой стоимости электроэнергии электрические лучистые полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования.Повременные тарифы позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, аккумулированное в нем тепло будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных затрат электроэнергии, особенно когда дневные температуры значительно выше ночных. Это экономит значительную сумму денег по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для пристроек к дому, если было бы нецелесообразно расширять систему отопления в новом помещении.Тем не менее, домовладельцам следует рассмотреть другие варианты, такие как мини-сплит-тепловые насосы, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Теплые полы Hydronic

Гидравлические (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Водяные системы теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах регулирование потока горячей воды через каждую трубную петлю с помощью зональных клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного лучистого пола варьируется в зависимости от местоположения и зависит от размера дома, типа установки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы нагревательные кабели или трубы, методы установки электрических и водяных систем отопления в полах одинаковы.

В так называемых «мокрых» установках кабели или трубы заделываются в сплошной пол, и это самая старая форма современных систем лучистого пола.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Трубка или кабель могут быть встроены в толстую бетонную фундаментную плиту (обычно используемую в «плитных» домах ранчо без подвала) или в тонкий слой бетона, гипса или другого материала, установленного поверх черного пола. Если используется бетон, а новый пол находится не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Вы должны проконсультироваться с профессиональным инженером, чтобы определить несущую способность пола.

Толстые бетонные плиты идеально подходят для аккумулирования тепла от солнечных энергетических систем, которые имеют колеблющуюся тепловую мощность.Недостатком толстых плит является их медленная тепловая реакция, что делает такие стратегии, как ночные или дневные неудачи, трудными, если не невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с такими типами систем отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, становятся все более популярными, главным образом потому, что сухой пол быстрее и дешевле в укладке.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме .Поскольку сухие полы предполагают нагрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые сухие установки предполагают подвешивание труб или кабелей под полом между балками. Этот метод обычно требует сверления балок пола для установки труб. Под трубами также должна быть установлена ​​отражающая изоляция, чтобы направлять тепло вверх. Трубки или кабели также могут быть установлены над полом, между двумя слоями чернового пола.В этих случаях жидкостные трубки часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно. Трубки и рассеиватели тепла закреплены между планками обрешетки, которые несут вес нового чернового пола и готовой поверхности пола.

По крайней мере, одна компания улучшила эту идею, изготовив фанерный черновой пол с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Такие продукты также позволяют использовать в два раза меньше труб или кабелей, поскольку теплопередача пола значительно улучшается по сравнению с более традиционными сухими или мокрыми полами.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Напольные покрытия
Керамическая плитка

является наиболее распространенным и эффективным напольным покрытием для лучистого обогрева пола, поскольку она хорошо проводит тепло и обеспечивает дополнительное накопление тепла. Также можно использовать обычные напольные покрытия, такие как листы винила и линолеума, ковры или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вы хотите ковровое покрытие, используйте тонкий ковер с плотной набивкой и кладите как можно меньше коврового покрытия.Если в некоторых комнатах, но не во всех, есть напольное покрытие, то в этих комнатах должен быть отдельный контур труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под накрытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянные полы должны быть ламинированными, а не массивными, чтобы уменьшить вероятность усадки и растрескивания древесины под воздействием тепла.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Излучающие панели

Настенные и потолочные излучающие панели обычно изготавливаются из алюминия и могут обогреваться либо электричеством, либо трубами, по которым течет горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах.Большинство имеющихся в продаже излучающих панелей для домов имеют электрический нагрев.

Как и любой тип электрического отопления, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечить дополнительный обогрев в некоторых комнатах или обеспечить теплом пристройку к дому, когда расширение традиционной системы отопления нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех технологий обогрева, и, поскольку панели могут индивидуально управляться для каждой комнаты, функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты редко используются.Входя в комнату, человек может увеличить температуру и чувствовать себя комфортно в течение нескольких минут.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели лучистого обогрева работают в пределах прямой видимости — вам будет наиболее комфортно, если вы находитесь рядом с панелью. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают верхнюю часть их головы и плеч более эффективно, чем остальную часть тела.

Самая эффективная система отопления – Forbes Advisor

Примечание редакции. Мы получаем комиссию за партнерские ссылки в Forbes Advisor. Комиссии не влияют на мнения или оценки наших редакторов.

Сравните предложения от лучших подрядчиков по отоплению и охлаждению

Бесплатные оценки без обязательств

Не то, чтобы нам нужно напоминать вам, но обогрев дома стоит дорого. По данным Министерства энергетики США, расходы на отопление составляют около 30% типичного счета за коммунальные услуги — больше, чем любая другая «система» в доме.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Несмотря на то, что существует множество способов сократить эти расходы (например, использование программируемого термостата или просто ношение свитера вместо обогрева), один очень практичный шаг, который вы можете предпринять, — это оборудовать свой дом эффективной системой отопления. Даже если для этого потребуются первоначальные инвестиции, со временем вы сэкономите деньги, потому что чем эффективнее система отопления, тем меньше энергии требуется для ее работы, а это может привести к снижению счетов за отопление.

Что делает систему отопления эффективной?

Конечно, полезно знать, что определяет понятие «эффективность», чтобы, отправляясь на поиски — или когда вы пытаетесь определить, эффективна ли ваша существующая система, — вы знали, что искать.



Эффективность теплового насоса напрямую зависит от погодных условий. В умеренном климате тепловые насосы намного эффективнее печи. В очень холодном климате печь более эффективна (хотя тепловые насосы быстро становятся конкурентами).Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

В общем, наиболее важной частью информации является годовой рейтинг эффективности использования топлива системой, или сокращенно AFUE. Это измерение, представляющее собой процентную ставку, говорит вам, сколько энергии (обычно в виде электричества или природного газа), потребляемой системой, идет непосредственно на обогрев вашего дома, а сколько уходит впустую.Другими словами, он позволяет узнать, сколько энергии система преобразует в полезное тепло.

Например, значение AFUE, равное 90%, указывает на высокий уровень эффективности — система с таким рейтингом использует всю свою энергию, кроме 10%, с пользой. В настоящее время Министерство энергетики требует минимального AFUE на уровне 80%, но многие современные системы отопления превышают этот минимум (некоторые показатели достигают 98,5%).

Наименее эффективная система? По сути, все, что было произведено до 1992 года, до того, как появились какие-либо стандарты AFUE.Это означает, что если вы живете в доме старше 30 лет и с тех пор (или когда-либо) не модернизировали систему отопления, вы, вероятно, тратите много энергии и денег впустую.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Сколько энергии? Это зависит от очень многих индивидуальных факторов, но чтобы дать вам представление о разнице между старыми печами и более новыми, Министерство энергетики сообщает, что «модернизация вашей печи или котла с 56% до 90% эффективности в среднем доме с холодным климатом сэкономит 1,5 тонны выбросов углекислого газа каждый год, если вы отапливаете природным газом.

Это много CO2.

Это также может сократить ваши счета за отопление на целых 50%, сообщает DOE.

Как выбрать эффективную систему отопления

На практике поиск системы отопления с высоким рейтингом AFUE — это только часть поиска наиболее эффективной системы отопления для вашего дома. Вы также должны найти тот, который совместим с источником энергии вашего дома. Некоторые дома оборудованы только электрическими системами отопления; другие настроены на природный газ.

Природный газ по определению более эффективен в целом, чем электричество, поэтому, если это то, что вы собираетесь использовать, а ваш дом еще не совместим с природным газом, обратитесь в местную газовую компанию, чтобы узнать, можно ли перейти на природный газ.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме возможно. Если это так или если вы уже выбрали источник энергии, следующим шагом будет решить, какой из трех основных типов систем отопления лучше всего подходит для вашего дома.

Типы систем отопления

Печь

В общем, печи являются наиболее эффективными системами отопления, особенно если у вас есть природный газ.Они работают, нагревая воздух с помощью компонента, называемого теплообменником, и нагнетая его в дом через систему воздуховодов с помощью вентилятора (часто называемого воздуходувкой). Наряду с тем, что они имеют высокие показатели эффективности, одним из самых больших преимуществ печей является относительная доступность.

Большинство людей могут заплатить от 2000 до 7000 долларов за новую печь (печи, работающие на природном газе, в отличие от тех, которые работают на электричестве, дороже). Недостатки этого выбора? Благодаря вентилятору печи часто шумят.

Тепловой насос

Тепловой насос — это устройство для кондиционирования и обогрева воздуха в одном (то, что он имеет двойное назначение, делает его по-своему эффективным).Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Когда на улице жарко, устройство захватывает воздух из вашего дома, отводит от него тепло с помощью хладагента и нагнетает его обратно в дом в виде прохладного воздуха. Зимой он забирает воздух изнутри и добавляет к нему тепло, прежде чем отправить его обратно в помещение, чтобы нагреть ваше пространство. Наружный воздух никогда не поступает через тепловой насос.

К преимуществам

относятся отличная фильтрация воздуха и отсутствие шума (в отличие от печей, они тихие).В среднем тепловые насосы стоят около 5 600 долларов США , а некоторые стоят до 20 000 долларов США в зависимости от типа, который вы получаете (тепловые насосы бывают трех видов: с воздушным источником, с разделенным воздуховодом и геотермальные). Снизит ли тепловой насос ваши расходы на электроэнергию? Может быть, а может и нет. На самом деле они могут поднять ваш счет за электричество так же, как и снизить счет за газ, так что это может быть жеребьевкой.

С точки зрения измерения эффективности тепловые насосы не идут по AFUE.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Вместо этого их эффективность основана на коэффициенте сезонной эффективности отопления (для режима обогрева) и коэффициенте сезонной энергоэффективности (для режима охлаждения).Чтобы избежать путаницы, лучше всего просто найти тепловой насос, сертифицированный Energy Star (это поможет убедиться, что вы получаете тот, который соответствует всем необходимым параметрам).

Котел

Хотите верьте, хотите нет, но котлы по-прежнему актуальны. Как следует из названия, бойлер — это система, которая нагревает воду в баке и использует эту воду для обогрева вашего дома, перекачивая воду из бака бойлера по ряду труб к отдельным радиаторам. Затем радиаторы распределяют тепло по различным комнатам и пространствам.

Котлы, работающие на природном газе, столь же эффективны, если не более, чем печи (некоторые из них имеют рейтинг AFUE до 100). Электрические котлы редко встречаются в домах (по крайней мере, в США), как и котлы, работающие на жидком топливе, хотя их все еще можно приобрести.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Что касается минусов, то из-за своей формы (высокой и цилиндрической) котлы занимают больше места, чем средняя печь. Они также довольно дороги ( до 10 000 долларов ), и если что-то пойдет не так, ремонт тоже может стать довольно дорогим.

Сравните предложения от лучших подрядчиков по отоплению и охлаждению

Бесплатные оценки без обязательств

Какая система отопления лучше всего подходит для вашего дома?

Независимо от того, покупаете ли вы новый дом или хотите модернизировать существующую систему, установка новой системы отопления — это инвестиции, которые могут быть дорогостоящими, поэтому важно выбрать лучший вариант для вашего дома. Чтобы упростить вам процесс, мы собрали, как работает каждая из самых популярных систем отопления, а также преимущества и недостатки каждой из них.

Типы систем отопления

Существует три основных типа систем отопления – печи, котлы и тепловые насосы.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Скорее всего, у вас уже установлена ​​одна из систем отопления в вашем доме, поэтому следующий вопрос: вы придерживаетесь того, что знаете, или переходите к чему-то новому?

Печи

КАК ЭТО РАБОТАЕТ

Печи доставляют тепло по всему дому, нагнетая горячий воздух через воздуховоды и входя в комнаты через регистры или решетки.Печи работают на газе, мазуте и электричестве, а их годовой процент эффективности использования топлива (AFUE) будет определяться типом печи, которую вы приобретаете, и ее эффективностью. Этот рейтинг будет варьироваться от 76% до 96%.

ПРЕИМУЩЕСТВА

  • Так как это один из самых популярных типов систем отопления, очень легко найти профессионала для установки, обслуживания и ремонта вашей системы
  • Становятся все более эффективными и имеют средний рейтинг AFUE 80% (чем выше AFUE, тем больше вы сэкономите на затратах на электроэнергию)
  • Системы принудительной вентиляции можно легко переоборудовать для центрального кондиционирования воздуха, если они еще не использовались для этого

НЕДОСТАТКИ

  • Печи требуют воздуховодов для подачи теплого воздуха через ваш дом, и если в вашем доме их нет, их установка может быть дорогой и сложной
  • Печи обычно имеют только один термостат для управления теплом для всего дома (вы можете настроить зоны с несколькими термостатами, но это может быть дорого)

Котлы

КАК ЭТО РАБОТАЕТ

Вместо того, чтобы обогревать дом воздухом, как печь, котлы обогревают дом водой или паром.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Пар

Вода будет кипеть до тех пор, пока не превратится в пар, который затем пройдет через радиатор и нагреет комнату. Затем пар снова превращается в горячую воду, возвращается в котел и снова превращается в пар. Если в доме есть котел в качестве системы отопления, их топливом для отопления обычно является газ или нефть.

Горячая вода

Вода будет нагреваться и циркулировать с помощью насосов, а затем проходить через радиатор или плинтус для обогрева помещения.Затем вода возвращается обратно в котел, где она повторно нагревается.

ПРЕИМУЩЕСТВА

  • Поскольку воздуховоды не используются для передачи тепла, бойлеры являются более аллергенным способом обогрева дома
  • Становятся все более энергоэффективными, просто проверьте высокий показатель AFUE, как в случае с печью
  • Может управляться из комнаты в комнату и занимает меньше места, чем печь и воздуховод

НЕДОСТАТКИ

  • Высокая стоимость установки
  • Котлы предназначены только для отопления, а системы кондиционирования должны быть добавлены отдельно
  • Не так популярны, как печи, поэтому не все компании их обслуживают

Тепловые насосы

КАК ЭТО РАБОТАЕТ

Тепловые насосы могут обогревать и охлаждать ваш дом.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Они используют воздух снаружи для обогрева вашего дома зимой и вытесняют горячий воздух из вашего дома наружу в жаркие летние месяцы. Есть также варианты без воздуховодов, которые намного чище и улучшают качество воздуха в помещении.

ПРЕИМУЩЕСТВА

  • Более энергоэффективны, чем котлы и печи
  • Поскольку они могут нагревать и охлаждать, они являются наиболее универсальным вариантом
  • Использовать технологию, которая значительно снижает выбросы парниковых газов и других выбросов в атмосферу
  • Долгий срок службы
  • Меньше техобслуживания, чем у масляных или газовых систем

НЕДОСТАТКИ

  • Тепловые насосы не всегда хорошо работают при экстремальных температурах, поэтому, если вы живете в месте, где температура часто достигает более 100 градусов или ниже -10 градусов, вам следует рассмотреть другие варианты
  • Установка тепловых насосов может быть очень дорогой

Хотите узнать больше о наших вариантах систем отопления? Позвоните в компанию Unique Indoor Comfort сегодня по телефону (781) 933-7878.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Жилые отопительные и охлаждающие установки

Компания Martinov Home Solutions предлагает широкий выбор систем комфортного отопления и охлаждения, чтобы вы могли найти идеальную систему для своего дома. Независимо от того, ищете ли вы бытовую систему отопления или охлаждения, наши квалифицированные специалисты подберут для вас правильный вариант. Ознакомьтесь с некоторыми из наших последних установок по отоплению и охлаждению жилых помещений.

Системы отопления газовыми котлами

Этот газовый отопительный котел стал идеальным решением для обогрева жилого гаража и автомойки в зимнее время.


Этот компактный газовый котел обеспечивает энергоэффективным теплом весь дом.


Жилые системы ОВКВ

Мы установили энергосберегающую систему кондиционирования воздуха на чердаке этого дома. Медные трубы и провода были смонтированы в пластиковой оболочке, а затем окрашены, чтобы гармонировать с внешним видом дома.


У вас сплошные стены подвала? Компания Martinov Home Solutions может установить блок переменного тока на кронштейн, прикрепленный к фундаменту вашего дома.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме В этом приложении блок кондиционирования воздуха не будет оседать, и его будет легче озеленить.


Эти бытовые кондиционеры были установлены на бетонной площадке, что значительно облегчило озеленение и кошение вокруг них.


Эти двухступенчатые системы кондиционирования воздуха были установлены вокруг красивого существующего ландшафта.


На изображении выше показаны два кондиционера, установленные на заднем дворе с крутым уклоном. Вокруг основания блоков был добавлен гравий, чтобы предотвратить эрозию почвы.


Изображенная выше система отопления, вентиляции и кондиционирования воздуха была установлена ​​в недавно построенном доме.


Жилая система вентиляции и кондиционирования и бак для горячей воды были установлены рядом друг с другом, что дало домовладельцам дополнительное пространство для готового подвала.


Специалисты компании Martinov уделяют внимание каждому этапу процесса установки, включая надлежащую изоляцию.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме


Эти две зональные системы HVAC работают вместе, чтобы обеспечить эффективный комфорт на каждом этаже дома.


На этой фотографии показан высокоэффективный тепловой насос с пропановой печью. Этот тепловой насос является наиболее эффективным источником тепла в теплую погоду. Когда наружная температура падает ниже 35 градусов, эта система автоматически переключается на пропановую печь.


Эта система HVAC имеет четыре зоны и блок рекуперации энергии. Эта система может подавать свежий воздух снаружи и экономить до 75% энергии при воздухообмене.


Этот блок рекуперации энергии является очень важным компонентом системы HVAC для высокоэффективных и плотно изолированных домов.


Эта большая зональная модулирующая система ОВКВ была установлена ​​на втором этаже дома с электронным очистителем воздуха и увлажнителем.


Эта зональная система HVAC оснащена электронным фильтром и увлажнителем с одним из лучших фильтров на рынке.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Этот фильтр можно мыть, что позволяет сэкономить на замене.


Эти две зональные системы HVAC были установлены встык. В этом приложении даже две большие системы могут быть размещены на площади с ограниченным пространством.


На этой фотографии показаны несколько систем рекуперации энергии, работающих через общие вентиляционные отверстия наружу. Эта система имеет только два внешних вентиляционных отверстия вместо шести для трех более крупных систем HVAC.


Этот тепловой насос представляет собой энергоэффективную альтернативу традиционным печам, которые используют электричество для нагрева воздуха.

Обратитесь к нашим специалистам по установке печей

Мы стремимся обеспечить превосходное обслуживание, ремонт и установку и располагаем лицензированными установщиками и техниками.Специалисты Martinov Home Solutions лицензированы, связаны и застрахованы. Свяжитесь с нами сегодня, чтобы запланировать бесплатную оценку на дому.

Сколько стоит заменить домашнюю систему отопления? | Главная Руководства

Лори Бреннер Обновлено 18 июля 2017 г.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Замена сломанной системы отопления дома требует покупки новой системы и труда для ее установки. Стоимость замены системы отопления дома будет недешевой, но некоторые подрядчики предлагают планы платежей, если вам нужна помощь.Еще одним местом, куда можно обратиться за помощью, является ваша коммунальная компания; иногда они предлагают скидки, когда вы заменяете устаревшее оборудование на систему, соответствующую требованиям Energy Star.

Оборудование и компоненты

Стоимость оборудования зависит от типа печи в основе системы отопления вашего дома. Модели с низким КПД будут стоить меньше, но приведут к более высоким счетам за электроэнергию. Высокоэффективные модели стоят дороже, но и экономят больше в долгосрочной перспективе. Цены на газовые печи колеблются от 1360 долларов за модели с низким КПД до 12 500 долларов за модели с высоким КПД.Электрические печи стоят от 395 долларов и доходят до 1700 долларов и более в зависимости от марки и размера печи.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Размер печи и ее демонтаж

Подрядчик по отоплению и кондиционированию воздуха подбирает печь по площади вашего дома. Они используют серию расчетов, основанных на британских тепловых единицах или БТЕ, необходимых для обогрева помещения. Чем больше площадь, тем мощнее должна быть система отопления дома. Для уже построенных домашних систем отопления подрядчик должен будет демонтировать старую печь, чтобы установить новую.Эти расходы будут включены в стоимость установки.

Затраты на установку

Домашние системы отопления представляют собой сложные системы, для установки которых требуются услуги подрядчика. Хотя вы, безусловно, можете купить печь самостоятельно, большинство подрядчиков не дают гарантии на печь или могут не установить ее, если вы не купите ее у них. Плата за установку варьируется в зависимости от округа, но начинается примерно от 50 долларов в час до 150 долларов и более. Установка маленькой печи занимает примерно пять часов, а установка большой – еще больше.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

Домашняя система отопления

Если вы планируете установить систему центрального отопления и кондиционирования воздуха, когда в вашем доме ее нет, планируйте потратить несколько тысяч долларов на полную систему. Размер системы определяет количество рабочих часов, затрачиваемых на ее создание. Оснащение дома воздуховодами и вентиляционными отверстиями может стоить столько же, сколько новая печь или больше, если учесть плату за установку более 50 долларов в час.

Найм подрядчика

Прежде чем выбрать подрядчика, рассмотрите предложения как минимум трех-пяти надежных подрядчиков.Свяжитесь с советом по лицензированию подрядчика вашего штата в Интернете, чтобы убедиться, что жалобы клиентов не поступали и что лицензия на заключение контрактов на отопление и кондиционирование воздуха активна и действительна. Сравните различные рейтинги эффективности печей, рекомендованные отдельными подрядчиками, чтобы выбрать модель и систему, которые наилучшим образом соответствуют вашим потребностям в энергии.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Помните, что оборудование с рейтингом Energy Star в конечном итоге сэкономит вам деньги, но может потребовать более высоких первоначальных затрат.

Лучшие энергоэффективные системы отопления для вашего дома

Томмазо Альтамура / EyeEmGetty Images

Энергоэффективность должна быть серьезной проблемой для домовладельцев во всем мире.Во-первых, это сокращает расходы, поскольку становится очевидным потенциал экономии за счет энергоэффективности, а во-вторых, это способствует все более насущным усилиям по сохранению и защите окружающей среды. Есть много способов повысить энергоэффективность вашего дома, включая установку новых окон, регулировку изоляции и многое другое. Тем не менее, главным изменением, которое вы можете внести как домовладелец, является установка энергосберегающей системы отопления. Здесь мы разбираем различные варианты и что нужно знать о каждом.

Что такое энергоэффективная система отопления?

Обо всем по порядку.По сути, это именно то, на что это похоже: система отопления, которая будет использовать только то количество энергии, которое необходимо для обогрева вашего дома, тем самым одновременно снижая потребление и затраты.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Читайте дальше для разбивки вариантов.

Питер ДейзлиGetty Images

Типы систем отопления

Системы внутрипольного лучистого отопления

Этот тип домашнего отопления обогревает помещения с помощью труб, проложенных под полом.Хотя это может звучать несколько современно (или даже роскошно), эта идея на самом деле существовала веками, начиная с Древнего Рима. Тот факт, что он все еще используется сегодня, должен дать вам некоторое представление о его общей эффективности. Однако, как и у любого метода отопления, у него есть свои плюсы и минусы:

Плюсы

  • Теплые полы с котловым отоплением очень энергоэффективны.
  • Тепло равномерно распределяется по помещениям.


    Минусы

    • Установка сложна, особенно когда дом уже построен.
    • Системы переменного тока должны быть отдельными.
    • Нагрев и изменение температуры, хотя и энергоэффективны, относительно медленны.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме


      Бойлерные системы отопления

      Бойлерная система отопления работает за счет циркуляции горячей воды (или пара) из котла по трубам, что позволяет выделять тепло в комнатах по всему дому. И хотя некоторые считают это несколько старомодным или «традиционным» вариантом, современные устройства могут быть очень энергоэффективными.Отчасти это связано с тем, что сегодня системы просто спроектированы лучше (с особым учетом показателей эффективности). Но это также потому, что котельное отопление может быть совместимо с интеллектуальными системами управления, такими как Nest, которые гарантируют, что используется только минимальное количество энергии, необходимое для обогрева дома. Единственным потенциальным недостатком является то, что котлы иногда могут быть шумными. Тем не менее, в новом руководстве по котлам от HomeServe описано, как эти проблемы можно довольно легко устранить (или которые могут предупредить вас о необходимости обслуживания, помогая вам избежать полной поломки котла).Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

      Плюсы

      • Новые котлы максимально эффективны.
      • Быстрый нагрев и изменение температуры.


        Минусы

        • Радиаторы (отводящие тепло в помещения) могут быть неудобны.
        • Системы переменного тока должны быть отдельными.


          Системы принудительной вентиляции

          Система принудительной вентиляции — популярный современный вариант, который обогревает (или охлаждает) дом с помощью печи и сети воздуховодов и вентиляционных отверстий.Самый простой способ представить это так: воздух нагревается, а затем нагнетается непосредственно в помещения (в отличие от излучения из радиатора или системы, установленной в полу). Это просто по своей природе, но зависит от полностью установленной системы внутри стен, полов и/или потолков.

          Pros

          • Эти системы, как правило, довольно доступны по цене и достаточно эффективны.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме
          • Изменения температуры ощущаются быстро.
          • Система принудительной вентиляции также может производить холодный воздух, что делает ее полноценным решением для отопления и кондиционирования воздуха.


            Минусы

            • Систему нужно встроить в дом.
            • Эти системы могут выбрасывать частицы в помещения, что в некоторых случаях вызывает необходимость в фильтрах.
            • Печи сильно шумят.

              Вполне возможно, что мы находимся на пороге появления новых и еще более эффективных методов отопления дома. Теперь дома могут использовать солнечную энергию, энергию ветра и даже большие батареи для питания различных аспектов своего дома.И по мере того, как эти технологии совершенствуются и становятся более доступными, стандарты отопления могут меняться. Это своего рода экологически чистые усилия, которым вы можете способствовать, ища более эффективный способ обогрева вашего дома — не говоря уже о том, что вы сэкономите немного денег на счетах за электроэнергию в процессе!

              Геотермальные системы отопления

              Геотермальные системы отопления извлекают тепло из земли для питания дома.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме В то время как многие системы, которые мы обсуждаем с особым вниманием к энергоэффективности, являются либо новыми, либо недавно популярными, геотермальные системы фактически используются уже несколько десятилетий.Несмотря на это, некоторые геотермальные системы могут быть намного более эффективными, чем традиционные системы отопления, вентиляции и кондиционирования воздуха.

              Pros

              • Насосы, питающие эти системы отопления, недороги в эксплуатации, что делает эти системы в целом вполне доступными.
              • Эти системы служат долго и обычно требуют минимального обслуживания.
              • Извлечение тепла из земли (и передача домашнего тепла в землю, когда вы переводите систему на охлаждение) — это эффективная и устойчивая практика, сводящая к минимуму выбросы.


                Минусы

                • Хотя техническое обслуживание дешево, первоначальные затраты на установку геотермальной системы могут быть высокими.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме
                • Геотермальные системы могут мешать установке и могут быть встроены только на некоторых участках, что делает их несколько менее универсальными, чем некоторые альтернативы.

                  Подписывайтесь на House Beautiful на Instagram .

                  Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

                  Руководство по более экологичному отоплению: ваши лучшие и самые дешевые варианты отопления дома — Новости Матери-Земли

                  Вариантов более чистого и экологичного отопления дома множество, но не все они одинаковы. Сравните плюсы и минусы, прежде чем решить, какой из них будет обогревать ваш дом.

                  Гэри Рейса

                  В доме Гэри Рейса в Монтане есть навес (справа), который собирает и передает тепло в дом (слева) по подземным водопроводным трубам.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Гараж (посередине) отапливается солнечными коллекторами горячего воздуха.

                  Отопление наших домов и предприятий обходится дорого, и с каждым годом оно становится все дороже. По мере роста затрат и увеличения осложнений, связанных с изменением климата, все больше и больше людей ищут более чистые, экологичные и доступные варианты отопления дома. К счастью, их много. Однако выбирайте тщательно, так как не все варианты равны. Некоторые более экологичные варианты отопления домов основаны на невозобновляемых видах топлива, таких как природный газ.Более того, некоторые из них идеально подходят для нового строительства, а другие лучше всего подходят для модернизации существующих зданий.

                  Изображение от Fotolia/macdreid

                  Проверка дверцы воздуходувкой поможет вам обнаружить и устранить протечки в вашем доме.

                  Эффективность прежде всего

                  Прежде чем вы начнете покупать систему отопления для дома, помните, что значительного повышения комфорта и экономии энергии можно добиться быстро и недорого, сделав свой дом или бизнес более энергоэффективными.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Для этого требуется ряд относительно простых шагов, наиболее важными из которых являются герметизация протечек в стенах, потолках и полах, а также вокруг дверей и окон.

                  Для начала вы можете нанять профессионального энергоаудитора, который проведет полное энергетическое обследование вашего дома. Энергоаудит дома также может помочь вам определить точные затраты и экономию от модернизации вашей системы отопления до одного из доступных вариантов, описанных здесь. Стоимость энергоаудита будет варьироваться в зависимости от того, где вы живете, но может составлять 500 долларов и более. (Если это слишком дорого, вы можете провести бесплатный онлайн-опрос об энергопотреблении или провести аудит своими руками — для получения дополнительной информации прочитайте «Аудит энергопотребления дома: измерьте свои затраты на электроэнергию и подсчитайте экономию!»

                  Один из самых ценных тестов, который должен выполнить энергоаудитор, — это проверка двери воздуходувкой, которая определяет, насколько негерметичен ваш дом.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Тест также поможет вам определить, где расположены утечки, чтобы их можно было загерметизировать герметиком, жидкой пеной или уплотнительной прокладкой, в зависимости от их местоположения.

                  Изображение Ottmar Bierwagen

                  Вы можете легко утеплить чердаки и подполья, чтобы сократить счета за электроэнергию зимой.

                  После того, как здание загерметизировано, пришло время утеплить его. Значительная экономия энергии требует большого количества изоляции, превышающей текущие требования.Подобно герметику и герметику, теплоизоляция не только снижает расходы на электроэнергию зимой, но и снижает приток тепла в сезон охлаждения, помогая вам сократить расходы на топливо, сохраняя при этом комфорт для себя и своей семьи.

                  Вы можете легко утеплить большинство чердаков и полов, лежащих над некондиционируемыми (не отапливаемыми и не охлаждаемыми) помещениями, такими как подвальные помещения. Вы также можете легко утеплить неизолированные стены. Усиление существующей изоляции стен требует больше усилий, чем утепление чердака, но это можно сделать.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Проконсультируйтесь со специалистом по теплоизоляции, чтобы узнать, что вам нужно. Также рассмотрите возможность установки изолированных оконных штор и их старательного использования, чтобы согреться зимой.

                  Хотя меры по повышению эффективности могут быть не такими захватывающими, как новая система солнечного отопления, они являются самым дешевым, быстрым и наиболее устойчивым способом экономии энергии и создания теплого дома или бизнеса. Они не только сэкономят вам деньги на счетах за топливо, но также уменьшат размер и, следовательно, стоимость новой системы отопления.

                  Энергоэффективные печи и котлы

                  После того, как вы модернизировали свой дом для повышения энергоэффективности, пришло время разобраться с вариантами экологически чистого отопления.Один из простых способов сделать систему отопления дома более чистой — это установить сверхэффективный котел, газовую печь или печь на жидком топливе вместо существующего обогревателя. Печи оборудованы системой воздуховодов, которая подает нагретый воздух в каждое помещение.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Котлы обеспечивают горячую воду в домах, отапливаемых водяным теплом (плинтусная горячая вода или радиаторы) или лучистым теплом пола.

                  К счастью, за последние годы эффективность печей и котлов значительно возросла, и теперь возможна установка модели с КПД от 90 до 94 процентов, что может сэкономить вам много денег.Если вашему обогревателю более 10 лет, вы можете сэкономить деньги, заменив его на более новую и более эффективную модель.

                  Одной из первых функций, которую вы должны рассмотреть, является прямая вентиляция. Печи и котлы с прямой вентиляцией направляют наружный воздух в герметичную камеру сгорания. (Старые печи всасывают воздух изнутри вашего дома.) Прямая вентиляция имеет два существенных преимущества: она значительно снижает вероятность загрязнения воздуха в помещении и уменьшает утечку холодного воздуха в дом зимой.

                  Также следует выбирать обогреватель с электронным зажиганием вместо контрольной лампы; первый значительно более эффективен. Обратите внимание на другие энергетические функции, включая более эффективные теплообменники и конденсаторы.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме И то, и другое сэкономит вам деньги и уменьшит потребление топлива и загрязнение окружающей среды.

                  Хотя более эффективные печи и котлы работают на ископаемом топливе — природном газе, пропане или мазуте — они потребляют меньше топлива, чем их предшественники, и, таким образом, загрязняют воздух гораздо меньше.Они также связаны с существующими системами доставки, что делает установку в существующем доме менее дорогостоящей, чем другие варианты, обсуждаемые здесь.

                  Древесное тепло

                  Древесина — широкодоступный возобновляемый ресурс. Даже в городах домовладельцы могут найти множество горючих материалов, таких как обрезки деревьев и обрезки древесины. Эту древесину можно использовать в дровяных печах, изготовленных из сварной стали или чугуна. Некоторые дровяные печи имеют двойные стенки. Они часто поставляются с вентилятором, который направляет воздух вокруг печи в комнату, что помогает повысить их эффективность.

                  Современные дровяные печи намного эффективнее и производят гораздо меньше загрязнений, чем их предшественники.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Топливо также имеется в изобилии, возобновляемое (если деревья сажают вместо вырубленных) и довольно недорогое, но имейте в виду, что дровяные печи являются наиболее загрязняющими окружающую среду из всех обогревателей, работающих на возобновляемых источниках энергии.

                  Дровяные печи также требуют значительного объема работы, особенно если вы рубите собственные деревья, рубите и раскалываете дрова, складываете их в штабель, а затем тащите в дом. Кроме того, дровяную печь необходимо еженедельно очищать от золы.Дровяные печи также являются наиболее опасными из всех технологий использования возобновляемых источников энергии. Они могут вызвать ожоги и пожары в доме, если дымоход не очищается регулярно или печь не установлена ​​должным образом.

                  Еще один существенный недостаток дровяных печей заключается в том, что они зонируют тепло. То есть они в первую очередь обогревают помещения, в которых находятся. Воздух в задних спальнях и комнатах наверху может оставаться холодным.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

                  При покупке дровяной печи ищите самую эффективную модель с самым чистым горением. Вам может понадобиться разрешение на установку дровяной печи, а также вам может понадобиться нанять профессионала.Если вы устанавливаете свой собственный, обязательно тщательно следуйте требованиям кода и предложениям производителя.

                  Некоторые дровяные печи оснащены каталитическим нейтрализатором, который сжигает несгоревшие жидкости и газы, выделяющиеся при сжигании древесины. Эти углеводороды содержат значительное количество энергии, поэтому их сжигание может значительно повысить эффективность дровяной печи. Сжигание газов в каталитической горелке также снижает накопление креозота и риск возгорания. Каталитические нейтрализаторы могут нуждаться в частой замене, поэтому перед покупкой этого варианта проконсультируйтесь с продавцом дровяных печей.

                  Другие дровяные печи содержат перегородки вместо каталитического нейтрализатора. Перегородки, расположенные над камерой сгорания, направляют несгоревшие газы и жидкости обратно над огнем, где они могут гореть.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Эта конструкция помогает выжимать из древесины больше британских тепловых единиц, а также помогает уменьшить накопление креозота.

                  Чтобы обеспечить более равномерное тепло в доме, рассмотрите возможность установки дровяной печи, которая также работает на каком-либо другом топливе, например на природном газе, чтобы обеспечить тепло, когда вас нет дома и вы не можете ухаживать за огнем.Дровяные печи обычно распределяют тепло по системе воздуховодов, например, в домах, отапливаемых печами с принудительной подачей воздуха.

                  Хотя наружные дровяные печи не так эффективны, как комнатные печи, многие люди устанавливают их, чтобы снизить риск пожара в доме и избавиться от хлопот и беспорядка, связанных с доставкой дров в дом и удалением золы. Наружные печи производят горячую воду, которая циркулирует под землей к вашему дому. Горячая вода циркулирует через теплообменник в системе воздуховодов рядом с существующей печью, из которой она распределяется по вашему дому.

                  Изображение Лена Черчилля

                  Солнечные тепловые системы могут быть подключены к новым или существующим теплым полам, системам горячего водоснабжения и принудительной вентиляции.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

                  Тепловые насосы

                  Одним из наиболее эффективных и наименее вредных для окружающей среды вариантов обогрева дома является тепловой насос. Они бывают двух видов: воздушные и наземные.

                  Воздушные тепловые насосы извлекают тепло из атмосферы (даже в холодные дни), концентрируют тепло с помощью технологии охлаждения, а затем распределяют тепло по дому, обычно через систему воздуховодов или по трубам.

                  Геотермальные тепловые насосы, также известные как «геотермальные системы», концентрируют тепло из земли по трубам, проложенным примерно на глубине от 6 до 8 футов под поверхностью, или в вертикально пробуренных скважинах, глубина которых обычно составляет пару сотен футов.

                  Тепловые насосы питаются от электричества, но поскольку они извлекают бесплатное тепло непосредственно из воздуха или земли, они чрезвычайно эффективны. Как правило, на каждый БТЕ электроэнергии, потребляемой воздушным тепловым насосом, вы получаете около 3 БТЕ тепла.Для наземных систем соотношение составляет примерно 1 к 4.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

                  Более того, тепловые насосы могут работать в обратном направлении, охлаждая здания. То есть летом эти системы извлекают тепло из зданий и сбрасывают его в окружающую среду. Геотермальные системы также могут быть оборудованы водонагревателями, поэтому большая часть горячей воды для бытовых нужд может быть получена за счет тепла земли.

                  Тепловые насосы не сжигают ископаемое топливо, хотя электроэнергия, которая приводит их в действие, может быть получена из угля, природного газа или даже атомных электростанций.Поскольку внутри вашего дома не сжигается топливо, эти системы не загрязняют воздух в помещении и не вызывают пожаров в доме. Хотя оба типа тепловых насосов подходят для новых и существующих зданий, воздушные тепловые насосы гораздо проще и дешевле установить в существующем доме.

                  Один из распространенных типов тепловых насосов с воздушным источником, который обеспечивает нагрев и охлаждение, известен как «мини-сплит», названный так потому, что он содержит центральный наружный блок и один или несколько внутренних блоков, которые подают горячий или холодный воздух, в зависимости от время года.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Эти устройства относительно просты и недороги в установке. Они не требуют воздуховодов.

                  Системы с наземным источником стоят дороже, чем обычные системы отопления и охлаждения, из-за необходимости выкапывать или бурить трубы. Однако они значительно более эффективны, чем варианты с воздушным источником, и поэтому могут быть более экономичными в долгосрочной перспективе.

                  Солнечный горячий воздух

                  Одним из самых простых и экономичных способов отопления дома является солнечная система горячего воздуха, которая обычно используется в качестве дополнительного источника тепла.Солнечные системы горячего воздуха состоят из коллекторов, которые часто монтируются на южных стенах домов. Зимой низко расположенное солнце освещает коллекторы и нагревает их. Если температура внутри устройства достигает 110 градусов по Фаренгейту, включается небольшой вентилятор. Он втягивает холодный воздух из помещения в коллектор и через него, где воздух нагревается, а затем перекачивается обратно в дом.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Один коллектор горячего воздуха обогревает 500 квадратных футов, плюс-минус немного, в зависимости от количества солнечного света, доступного зимой, и эффективности здания.

                  Солнечные коллекторы горячего воздуха

                  эффективны и относительно недороги. Если у вас есть хорошие столярные навыки и знания в области строительства дома, их относительно легко установить. Вы даже можете построить их самостоятельно — прочитайте «Создайте простой солнечный обогреватель». Прежде чем начать, проверьте наличие электрических линий и водопровода в стенах или наймите профессионального установщика.

                  Коллекторы

                  могут быть установлены в новых или существующих домах. Солнечные системы горячего воздуха неприхотливы в обслуживании и долговечны. Они также предлагают достойную окупаемость инвестиций, что делает их одним из самых экономически эффективных вариантов отопления зеленого дома.Однако перед покупкой системы проконсультируйтесь с местным установщиком, чтобы определить размер необходимой вам системы, ожидаемую тепловую мощность и экономичность.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Одна модель от Your Solar Home оснащена небольшим солнечным модулем, который производит электричество для питания дома нагретым солнцем воздухом. Системы других производителей требуют питания от сети, хотя их энергопотребление довольно мало. Солнечные коллекторы горячего воздуха, если они сертифицированы Solar Rating and Certification Corporation (SRCC), имеют право на 30-процентную федеральную налоговую скидку.

                  Изображение iStockphoto/Gingwa

                  Солнечные тепловые системы — это надежный и экономичный способ обогреть ваш дом.

                  Солнечная тепловая энергия

                  Солнечные системы горячего водоснабжения обычно называют «солнечными тепловыми системами». Они состоят из солнечных коллекторов, которые обычно устанавливаются на крыше дома, накопительного бака (обычно расположенного в подвале или подсобном помещении) и соединяющих их труб. Насосы прокачивают теплоноситель — воду или нетоксичный антифриз (пропиленгликоль) — через солнечные коллекторы, где он нагревается солнцем в коллекторах.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Затем она перекачивается обратно в накопительный бак, где теплообменник передает солнечное тепло, полученное коллекторами, воде в другом накопительном баке. Из этого резервуара берется горячая вода для использования в доме.

                  Добавив больше солнечных коллекторов и установив накопительный бак большего размера, эти надежные и экономичные системы можно использовать для обогрева домов. Солнечные тепловые системы могут быть подключены к новым или существующим системам теплого пола, плинтусного горячего водоснабжения или принудительной вентиляции, хотя специальные высокотемпературные коллекторы, известные как вакуумные трубчатые коллекторы, обычно должны использоваться для получения воды более высокой температуры для лучистого обогрева пола.

                  Системы солнечного теплового отопления хорошо работают во многих климатических условиях, работают тихо и не загрязняют воздух в помещении. Они могут быть установлены в новых или существующих домах и требуют мало электроэнергии для работы насосов и электронного управления.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме Многие квалифицированные установщики можно найти в крупных городах и поселках. Вы также можете взять установку солнечного отопления в свои руки — см. Схема солнечного отопления для любого дома.

                  Хотя эти системы имеют право на федеральные налоговые льготы, а иногда и на государственные или местные льготы, они, как правило, дороги.Тщательно проанализируйте эффективность затрат.

                  Одним из основных недостатков систем солнечного теплоснабжения является то, что они производят избыточное количество горячей воды в самое солнечное время года. Некоторые домовладельцы отводят это тепло к трубам, закопанным в землю рядом с домом. Другие сбрасывают лишнее тепло в песочницу далеко от дома. Будьте осторожны при установке такой системы в районе с короткими зимами, потому что, если вы в конечном итоге сбросите или отведете лишнее тепло, это не будет очень хорошей инвестицией.

                  Изображение Fotolia/Chlorophylle

                  Солнечные тепловые системы могут быть подключены к новым или существующим теплым полам, системам горячего водоснабжения и принудительной вентиляции.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

                  Пассивная солнечная конструкция

                  Одним из самых экономичных способов обогрева нового дома является использование пассивной солнечной энергии. Пассивные солнечные батареи обогревают дома и предприятия без механических устройств, таких как насосы, двигатели или вентиляторы. Для него не нужны трубы и электричество — только чистое зимнее солнце под низким углом, которое струится через окна, выходящие на юг, и мягко согревает дом в зимние месяцы.Внутренняя тепловая масса, обычно бетонные полы, глиняная штукатурка или кирпичные стены, поглощают тепло в течение дня и выделяют его ночью, постоянно поддерживая в доме комфортную температуру.

                  Пассивная солнечная конструкция должна быть воздухонепроницаемой и хорошо изолированной. В нем используются специальные окна с низким коэффициентом излучения, которые сохраняют с трудом заработанное солнечное тепло зимой и отталкивают тепло снаружи летом. Навесы защищают стекло от солнца летом, что также способствует сохранению прохлады в зданиях.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме (См. Пассивное солнечное проектирование: создание домов, вдохновленных солнцем.)

                  Пассивные солнечные дома могут обеспечить от 50 до 80 процентов годовых расходов на отопление дома — и даже больше в более солнечных местах. Он идеально подходит для новых домов и должен проектироваться как дом с самого начала. В случае включения это сэкономит домовладельцам десятки тысяч долларов за всю их жизнь.

                  Пассивная солнечная энергия практически не требует дополнительных затрат. В лучшем случае рассчитывайте заплатить только на 3% больше дополнительных затрат на строительство пассивного солнечного дома, что является разумной ценой за пожизненное бесплатное отопление и охлаждение.

                  Несмотря на то, что установка пассивной солнечной энергии недорога, обеспечивает высокую отдачу от ваших инвестиций, является чистой и надежной, установка пассивной солнечной энергии в существующие дома является гораздо более сложной задачей. Один из вариантов — построить пристроенное солнечное пространство, например, солнечную теплицу или солярий.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме (См. раздел «Планирование идеального солярия».) Другой вариант — добавить окна на южную сторону существующего дома, что сделает его более солнечным.

                  Изображение Ottmar Bierwagen

                  Солнечные тепловые системы отопления могут быть установлены в новых или существующих домах.

                  Зеленое тепло для жизни

                  Вы обнаружите, что эффективный и экологически безопасный обогрев вашего дома стоит затраченных усилий. С таким количеством вариантов отопления дома вашей самой большой проблемой будет выбрать тот, который вам больше всего нравится. Поступая таким образом, вы помогаете бороться с дорогостоящими последствиями изменения климата и создаете более чистое и устойчивое будущее.


                  Дэн Чирас — автор 30 книг и директор Института вечнозеленых растений в Джеральде, штат Миссури., где он ведет занятия по возобновляемым источникам энергии и зеленому строительству.

                  Опубликовано 19 января 2021 г.

                  РОДСТВЕННЫЕ СТАТЬИ

                  Почти два десятилетия экспертных испытаний и экспериментов привели к созданию сушилки для пищевых продуктов, которая не только эффективна и автономна, но и очень рентабельна.Схемы отопление дома монтаж: Проверенные схемы монтажа системы отопления в частном доме

                  Добавить комментарий

                  Ваш адрес email не будет опубликован. Обязательные поля помечены *
