Схемы банных печей из кирпича

Как построить печь из кирпича для бани – от теории до практики

Несмотря на высокие характеристики металлических печей для бани, опытные печники все же отдают предпочтение кирпичным постройкам. Все дело в особой атмосфере, которая свойственна только печкам, сделанным из кирпича – здесь и мягкое тепло, и горячий, но достаточно приятный пар, и обширный спектр иных достоинств.

Помимо всего прочего, обязательно стоит отметить и очень хорошие визуальные качества такого оборудования. В данной статье речь пойдет о том, как делать кирпичные печи для бани своими руками.

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

  1. Печь «по-черному». Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
  2. Печь «по-серому»
    . Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
  3. Печь «по-белому». Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание. Нужно понимать, как укладывать камни в банную печь, чтобы создать оптимальные условия.
  4. Печь с плитой. Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Выбирать тип печи для бани всегда приходится в индивидуальном порядке. Чтобы разобраться в вопросе, стоит прочитать пару статей о том, как выбрать печь для бани, посмотреть фото различных конструкций, и только тогда делать выводы.

Выбор кирпича для печи в бане

Обустраивая печь для бани из кирпича своими руками, нередко приходится сталкиваться с нехваткой бюджета, и в таком случае банная печь изготавливается из обычного кирпича. Именно это становится причиной различных проблем.

Дело в том, что стандартный кирпич имеет размеры 25х12х65 мм, а обычные кирпичи от стандарта зачастую отличаются. В результате швы кладки могут не совпадать на целый сантиметр. При постройке дома такие допуски могут присутствовать, но при укладке печи в бане их быть не должно.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Чтобы избежать подобной проблемы, можно немного уменьшить длину среднего кирпича, который укладывается на стороне квадрата. Из-за этого габариты стандартной печи уменьшатся до 74х74 см, зато ширина швов будет составлять не более 5 мм.

Порядовка печи из кирпича

Проекты кирпичных печей для бани могут быть самыми разнообразными, и подбор хорошей схемы – дело индивидуальное. Вот что можно сказать определенно, так это то, что обустроить печку своими руками можно даже без особого опыта, если на протяжении всей работы точно следовать выбранной порядовке.

Типовая схема печи для бани из кирпича включает в себя следующие шаги:

  • Обустройство основания;
  • Создание песчано-глиняной смеси;
  • Начало укладки;
  • Монтаж бака для воды;
  • Установка колосниковой решетки;
  • Укладка пятого ряда;
  • Фиксация топочной дверцы;
  • Укладка верхних рядов.

При выполнении каждого этапа обязательно возникнут свои нюансы, поэтому стоит обратить больше внимания на все детали перед тем, как класть печь в бане.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Точность укладки достигается при помощи заранее вывешенного отвеса. Главное – повесить его так, чтобы его острая часть находилась над первым рядом. Отвес в таком положении останется до тех пор, пока кладка банной печи из кирпича не будет завершена.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

  • Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
  • Если толщина налипшего слоя превышает 3 мм, добавляется песок;
  • Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Замешивать раствор нужно небольшими порциями – он очень быстро застывает и теряет свои качества.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

К тому же, печка для бани из кирпича своими руками укладывается неспешно, и это еще один довод в пользу смешивания раствора по мере необходимости.

Начало укладки печи

Подготовив материалы для раствора и необходимые инструменты, можно приступить к работе. Касательно инструментов – потребуется тщательно прописанная порядовка, плоскогубцы, угольник, веник с совком и наждачный круг для обработки кирпичей.

Первый ряд кладки должен иметь дверцу для прочистки, крепление которой должно находиться под кирпичами. О материале для крепления дверцы редко кто-то говорит, считая этот пункт очевидным. В итоге предпочтение отдается оцинкованной проволоке диаметром 3 мм – это самый надежный и практичный вариант.

Чтобы проволока не мешала в дальнейшей работе, в кирпичах для нее прорезаются небольшие канавки. Это же правило касается и дверцы для прочистки, ведь ее высота немного превышает толщину кирпича, поэтому его придется подрезать так, чтобы вся конструкция могла встать на свое место.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Все оставшиеся щели в дальнейшем заполняются раствором.

Монтаж бака и установка колосниковой решетки

Завершив предыдущие шаги, можно заняться установкой бака, если он вообще необходим. Ничего особенного в этом процессе нет, а единственный нюанс заключается в том, что бак можно приобрести в готовом виде или сварить самостоятельно. На последний вариант, разумеется, уйдет больше времени.

Что касается установки решетки, то ничего неожиданного здесь тоже не происходит. Из проблем можно отметить нехватку высоты двух установленных в поддувале кирпичей, которые находятся немного ниже верха четвертого ряда порядовки. Для компенсации потребуется из новых кирпичей вырезать две пластинки так, чтобы они четко легли вместе с раствором и решеткой на одном уровне с выложенным рядом.

Также важно, чтобы решетка немного не доставала до стенок топки, иначе при ее нагреве произойдет температурное расширение, и кирпичная печь каменка для бани будет деформироваться.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Для предотвращения такого явления требуется подгонка кирпичной кладки.

Укладка пятого ряда

Если печь из кирпича для бани должна быть с баком, то на данном этапе возникнет небольшое затруднение. Два кирпича, расположенные у дымового канала возле задней стенки, могут из-за нестандартных размеров иметь между собой серьезные зазоры. Решить проблему, замазав отверстия глиной, не выйдет – она через некоторое время отпадет.

Впрочем, решение есть – оба кирпича сдвигаются на 3 см к поддувалу так, чтобы зазор между ними был минимальным. Третий же кирпич нужно заменить двумя кусками так, чтобы щели между ними предельно уменьшились. В итоге, сдвинув крайний левый брусок на 1,5 см вперед, можно полностью устранить все лишние щели.

После подгонки печная дверца и бак для воды обматываются двумя слоями асбестового шнура в местах соединения с кирпичной кладкой для предотвращения случайных повреждений.

Установка топочной дверцы и кладка верхних рядов

Дверца топки крепится обычной оцинкованной проволокой, с той лишь разницей, что для одного отверстия потребуется три куска материала.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Заделка и подгонка кирпича выполняется точно так же, как и в случае с установкой прочистных дверец.

При продолжении укладки уже на шестом ряду снова будет мешать старая проблема – обычные кирпичи редко соответствуют стандартам, которые учитываются при проектировании банных печей. Из-за этих, казалось бы, незаметных дефектов при укладке возникают серьезные проблемы.

Чтобы избежать их, приходится резать кирпичи на отдельные кусочки и подгонять их должным образом – только это позволит ликвидировать все ненужные в кладке отверстия.

По крайней мере, при укладке восьмого ряда подгонять отдельные кирпичи не придется. Завершив кладку на девятом ряду, можно заняться установкой плиты, края которой должны заходить на кирпичи хотя бы на пару сантиметров. Остается лишь установить дымоход, но этот процесс требует подробного описания, поэтому стоит прочитать соответствующую статью.

Заключение

Перед тем, как заняться укладкой печки в бане, нужно изучить различные порядовки банных печей из кирпича и выбрать самую подходящую.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Следуя при работе выбранной порядовке и соблюдая все тонкости, можно создать эффективную печь, которая обеспечит уют и комфорт в парной.

Как сложить печь для бани из кирпича

Невзирая на многообразие дровяных отопителей для бани из металла и чугуна, предлагаемых на рынке, традиционная конструкция печи из кирпича остается актуальной и востребованной. Это неудивительно, ведь она хорошо прогревает парную, долго сохраняет тепло и обеспечивает ее сухим паром. Также кирпичная печка помимо парилки может обогревать и 2—3 смежных помещения (моечную, предбанник). В данной статье мы расскажем, как правильно сложить печь для бани из кирпича своими руками, поделимся опытом в части подготовительных работ и устройства фундамента.

Виды печей для бань

В первую очередь нужно подобрать подходящий готовый проект печи. Опытные печные мастера умеют разрабатывать собственные схемы применительно к условиям кладки и эксплуатации. Значит, нужно воспользоваться их опытом и взять готовую схему, а для этого надо понимать, какие существуют кирпичные печи для бани.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Четко классифицировать отопители по видам весьма затруднительно, их слишком много, но условно все разработки можно разделить на группы по таким критериям:

  • способ передачи тепла в помещение;
  • расположение каменки;
  • способ подогрева воды.

Эффективность теплоотдачи во многом зависит от конструкции и принципа действия отопителя. По данному критерию существующие виды печей можно поделить на:

  • канальные: название явствует о том, что печка имеет один или множество каналов (газоходов) для дымовых газов. Последние, проходя по этим каналам, отдают тепло кирпичным стенкам. Газоходы могут проходить в теле печи как вертикально, так и горизонтально;
  • колпаковые печи И. В. Кузнецова: здесь принцип теплоотдачи иной, продукты горения отдают теплоту, скапливаясь в пространстве под специально сделанным колпаком. Причем выйти оттуда они могут только после остывания, поэтому печь выходит очень теплоемкой.

Совет. Колпаковые печи весьма сложны в исполнении, домашнему мастеру без опыта построить такой вряд ли удастся.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Поэтому новичку лучше начинать осваивать кладку кирпичных печей канального типа.

Засыпка из камней (каменка) может располагаться как внутри печи, так и быть открытой. На качество работы этот критерий особо не влияет. А вот способ подогрева воды может повлиять на длительность протапливания парной. Здесь существуют такие технические решения:

  • регистр из стальных труб или бак из нержавейки, встроенный в тело печи, а точнее, в газоход;
  • варочная плита: вода подогревается на ней в больших емкостях.

Нужно учесть, что хорошая печка из кирпича с варочной плитой хоть и прогреет парилку быстрее, но неудобства с горячей водой в кастрюлях не сравнить с проточным теплообменником внутри газохода, соединенным с накопительным баком.

Проекты печей для бань

Как уже говорилось, различных проектов кирпичных печей существует великое множество. Мы предложим несколько типовых схем, вы можете воспользоваться ними либо найти что-то подходящее в технической литературе.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Итак, первая — схема печи для бани из кирпича с открытой каменкой и встроенным баком для нагрева воды:

Примечание. На этой схеме и в дальнейшем используются следующие условные обозначения:

Для возведения данной печи понадобится 415 шт. кирпича и такие комплектующие, как:

  • дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
  • дверки для прочистки 140 х 70 мм – 2 шт.;
  • бак из нержавейки 200 х 300 х 490 мм;
  • плита чугунная 410 х 410 мм;
  • решетка колосниковая 175 х 255 мм;
  • задвижка 120 х 230 мм и 2 задвижки 130 х 130 мм.

На следующей схеме показана порядовка банной печи:

Печь-каменка с греющей плитой

Данный отопитель для бани вместо встроенного бака оборудован плитой на 2 конфорки, а каменка находится в теле печи, прямо над топкой. Хотя конструкция предусматривает возможность установки внутреннего водогрейного котла, это отображают соответствующие схемы кладки печей для бань:

На строительство отопителя потребуется 650 кирпичей, а также печная фурнитура:

  • дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
  • дверки для прочистки 140 х 70 мм — 4 шт.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I ;
  • плита чугунная 410 х 710 мм;
  • решетка колосниковая 175 х 255 мм;
  • круг стальной Ø20 мм – 3 м;
  • бак для воды из нержавеющей стали 220 х 380 х 630 мм – при необходимости.

В этом варианте порядовка кладки для печей выглядит следующим образом:

Банная печь с нижним прогревом

Это небольшая кирпичная печка, в силу особенностей конструкции требующая хорошего фундамента. По сути, на его устройство уйдет больше времени, чем на выполнение самой кладки. Вот схема отопителя в разрезе:

Помимо 260 шт. кирпичей на строительство еще понадобится:

  • дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
  • дверки для прочистки 140 х 140 мм – 2 шт.;
  • дверцы камеры для камней 210 х 250 мм – 2 шт.;
  • плита чугунная 410 х 410 мм;
  • решетка колосниковая 175 х 255 мм;
  • задвижки 130 х 240 мм и 130 х 130 мм.

Подготовка к возведению печи

Прежде чем начать строительство кирпичной печи в бане, нужно приготовить необходимые инструменты и материалы.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Комплект инструментов, требующийся для работы, изображен на рисунке:

Как видно из рисунка, в наборе должны присутствовать инструменты для колки и усадки кирпичей (кирка, молоточек), для работы с раствором (кельма, терка) и различные мерительные устройства (рулетка, уровень).

Для справки. Современные печники вместо колки камней киркой зачастую используют отрезные машины – станки, болгарки.

Кроме инструмента, построить печь помогут кое-какие приспособления:

  • сито, чтобы просеивать песок;
  • небольшая емкость, в ней замачивают кирпичи;
  • различные подмости или козлы.

Какой кирпич использовать для банной печи?

Надо понимать, что печь в бане будет работать в более экстремальных режимах, чем обычная печка для обогрева дома. А значит, кладочный кирпич следует подбирать хорошего качества, без повреждений, сколов и трещин, лучше всего – с гладкими ложковыми гранями (см. рисунок ниже). Для строительства печей применяют 2 вида кирпича: красный керамический полнотелый и огнеупорный (шамотный).Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Размеры стандартного кирпича – 250 х 120 х 65 мм, ориентировочный вес – 3.5 кг.

1 м3 стандартного керамического кирпича содержит примерно 480 камней общим весом 1700 кг. Однако, некоторые проекты кирпичных печей могут предусматривать использование камней нестандартного размера, что показаны ниже на рисунке:

Совет. Покупая кирпич, берите его с некоторым запасом на отбраковку. Величина запаса зависит от качества материала, а еще – от умения мастера точно и правильно его колоть или отрезать. Неопытному печнику запас нужен больше.

Кладочный раствор

Печная кладка кирпича до трубы выполняется исключительно на глиняном растворе, без цемента. Чтобы его приготовить, нужно взять одинаковое количество просеянного песка и очищенной от примесей глины (то есть, пропорция – 1: 1), перемешать и добавить воду. Хорошая консистенция – это когда раствор легко съезжает с лопаты, но при этом в нем нет лишней воды.

Совет.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Начинающему мастеру лучше приобрести готовую строительную смесь для кладки печей.

Глину также можно взять из ближайшего оврага и подготовить своими руками. Ее потребуется замочить в корыте на 2—3 дня, а затем тщательно перемешать и вручную продавить смесь сквозь сито, отделяя камни и прочие инородные фракции. Количество воды для замачивания принимается в соотношении 1 : 1 к глине. Что же касается кладки топливника из шамотного кирпича, то здесь понадобится столь же огнеупорный раствор. Для его приготовления вместо песка в глину добавляют мелки шамот в той же пропорции.

Строительство банной печи

Любая, даже самая простая печь для бани требует надежного основания. Как правило, основанием служит фундамент, хотя в некоторых случаях его устройство не требуется, печку ставят прямо на пол, проложив лист асбеста и металла. Это допускается, когда общий вес сооружения с трубой не превышает 750 кг либо фундамент самого здания представляет собой монолитную плиту.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I В прочих случаях нужно отдельное основание, находящееся не ближе 50 (а лучше 150 мм) от фундамента здания.

Совет. Еще перед устройством фундамента учитывайте, что все дровяные печи должны размещаться от строительных конструкций на определенном расстоянии во избежание пожара, как это показано на рисунке:

Проще всего залить такую же плиту из бетона под размер печи, равномерно распределив всю ее нагрузку на грунт. Для этого выкапывается яма глубиной не более 30 см, дно ее утрамбовывается, а затем насыпается щебень на высоту 100 мм. Далее, из цементно-песчаного раствора заливается подбетонка толщиной до 7 см, а после ее застывания устанавливается опалубка и арматурный каркас. Затем в получившуюся форму укладывается бетон на оставшуюся высоту. Полное отвердевание бетона – 3 недели.

Далее, чтобы выложить кирпичную печь, надо придерживаться таких правил:

  • каждый кирпич перед укладкой замачивать в емкости с водой;
  • раствор наносить не на камень, а на предыдущий ряд;
  • кирпич класть гладкой стороной к дымовому каналу;
  • каждый ряд вначале раскладывать без раствора для подгонки камней;
  • остатки раствора убирают, а с внутренней поверхности смывают и вытирают насухо каждые 3—4 ряда;
  • проверку горизонтали и вертикали выполняют на каждом ряду.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Важно! Если малогабаритные печи имеют топливник из огнеупорного кирпича, что шамотную и обычную кладку не перевязывать! Меж ними оставляют зазор, наполняемый раствором с молотой минеральной ватой.

После окончания кладки ей дают просушиться пару дней, после чего делают пробную растопку небольшим количеством дров. Когда сырость уйдет окончательно, печь можно топить полноценно.

Заключение

В принципе, сложить печь небольших размеров для бани, что имеет простую конструкцию, сможет любой малоопытный печник или даже новичок, коими являются практически все домовладельцы. Совет напоследок: перед строительством не ограничивайтесь изучением литературы, проконсультируйтесь дополнительно с опытным мастером.

Как построить печь для бани из кирпича: технология кладки

При строительстве бани в первую очередь учитывается специфика помещения — так как она возводится под определенные нужды, проектирование практически каждого элемента требует особого подхода.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I В первую очередь необходимо предусмотреть наличие печи, которая будет генерировать тепло – самое важное условие для любой бани.

Несмотря на различные тонкости, связанные со строительством бани, данный процесс не так сложно произвести самостоятельно — таким образом, вы экономите достаточно ощутимую сумму.

Печь для бани: фото

Если осуществлять строительство бани “от и до” своими руками, то вызов специалиста-печника, для установки печи, будет смотреться не очень органично и вполне естественно возникает вопрос — можно ли осуществить данный процесс самостоятельно?

Проверка консистенции раствора

После того, как глина полностью замокнет в нее нужно добавить воды и перемесить при помощи миксера, затем добавить песок в пропорции 1:1 в зависимости от качества глины. Консистенция раствора должна напоминать густую сметану.

Чтобы определить правильность соотношения составляющих необходимо опустить в него палку – на ее поверхности должен остаться слой толщиной в 2 мм.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Если значение больше 2 мм – в смесь необходимо добавить песка, если меньше то глину.

Кладка

Шамотный кирпич — огнеупорный

Основная особенность печей – это наличие тщательно выверенных и продуманных полостей внутри возведенной конструкции. Для их формирования необходимо строго придерживаться порядовой схемы кладки, посредством которой создается правильное распределение кирпичей па разных уровнях.

Чтобы максимально облегчить процесс кладки необходимо распечатать нижеприведенные чертежи печей для бани из кирпича.

Порядовые схемы печей из кирпича для бани очень пригодятся

В качестве материала для кладки следует использовать огнеупорный шамотный кирпич, который выдерживает высокие температуры без изменения внутренней структуры.

Это достаточно дорогой материала и если вы хотите сэкономить, то можете использовать его только для кладки непосредственно топочного отдела – для формирования остальной части можно использовать керамический аналог.

  • В первую очередь, необходимо установить отвес, который будет отмечать месторасположение трубы дымохода печи бани .Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Ровно в центре подготовленного для дымохода отверстия кидается рейка, на которую затем вешается отвес — он определяет месторасположение кирпичей первого ряда;

Установка отвеса для дымохода

  • Посредством уровня выкладывается сплошной промежуточный ряд, с его помощью выравнивается основание – оно должно быть идеально ровным по горизонтали . Затем осуществляется кладка защитной стенки в 5 рядов, чтобы защитить отделку помещения от возгорания;
  • Выкладывается первый сплошной ряд, затем по схеме ложится второй ряд, посредством которого формируются боковые воздухозаборники или “поддувала” необходимые для создания тяги . В данном случае их два – один основной и второй дополнительный, так называемый “летник”, который понадобится в теплое время года, когда доступа кислорода с одной полости может быть недостаточно и печь начинает чадить;

Воздухозаборники и дверцы

  • В это же время монтируют металлических дверцы– их фиксация осуществляется посредством металлической проволоки, которая закручивается на углы, а затем закрепляется в структуре кладки .Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Чтобы сделать кладку над верхней частью дверцы необходимо вырезать паз в кирпиче болгаркой или наждаком, чтобы она ровно лег;

Обратите внимание!
Чтобы крепление не нарушало структуру кладки необходимо сделать в кирпичах пропилы, ширина которых должна соответствовать диаметру проволоки.

  • После укладки четвертого ряда осуществляется монтаж колосника – специальной металлической решетки и устройство зольного колодца . Главное – проследить за тем, чтобы колосниковая решетка не приходилась впритык к стенкам печи, так как при нагревании она может выдавить кладку;
  • Чтобы при монтаже топочной дверцы бани у вас не осталось щелей, можно использовать жаростойкие шнуры на самоклеющейся основе – они обеспечат необходимый уровень герметичности ;
  • На этом же этапе устанавливается бак для подогрева воды . Если между кирпичами, посредством которых перекрывается дымовой канал, образуют щель — не имеет смысла замазывать. Для ее удаления необходимо сдвинуть кирпичи в сторону поддувала на 3 см, оставив между ними минимальный зазор, а третий кирпич заменить вырезанным под необходимый размер бруском;

Обратите внимание!
Места, где бак будет контактировать с кирпичами, необходимо обмотать его асбестовой лентой, на случай случайной растопки печи с пустой емкостью.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

  • После кладки следующего ряда устанавливается дверца для выхода пара . На 9 ряду можно приступать к установке металлической плиты.

Обратите внимание!
В данной статье не описывается устройство дымохода, так как это обширная тема, которая требует отдельного описания;

Вполне можно достичь такого результата, главное – аккуратность и внимательность

Кладка печи для бани – сложный процесс, однако порядовая схема и аккуратность позволить вам осуществить его без каких-либо особых затруднений. Более подробно ознакомиться с данной темой, вы можете посредством видео в этой статье, которое наглядно описывает тему.

Делаем кирпичные печи для бани – чертежи с порядовками. Виды печей. Какой нужен кирпич. Строительство печи

Для обустройства парной чаще всего используется кирпичная банная печь-каменка периодического отопления на дровах. Такое отопительное устройство наиболее удобно и построить его можно самостоятельно, имея при этом хотя бы начальные навыки каменщика.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I О таком строительстве мы и поговорим ниже, а также посмотрим видео в этой статье по данной теме.

Кирпичная печь-каменка для бани периодического действия

О печах и строительстве

Виды печей для бани

Виды банных печей

  • Можно назвать четыре основных вида печей для бани, это печь «по-белому», «по-серому», «по-чёрному» и с плитой. Печь «по-чёрному» не имеет дымохода и при её топке вся сажа остаётся в помещении. Сейчас такие устройства не используются.
  • Конструкция, сделанная «по-серому» имеет дымоход, но, тем не менее, сажа в процессе топки тоже оседает на кирпичах. Поэтому, чтобы использовать парную, нужно дождаться полного сгорания дров.
  • Наиболее распространённые виды, это кирпичные печи «по-белому», они совершенно не оставляют дыма и копоти, но некоторые из моделей могут прогреваться до 12 часов, хотя и хранят тепло они гораздо дольше. Такие модели прогреваются через металлическую плиту, на которую наложены камни.
  • Иногда своими руками собирают такую конструкцию: бак и камни кладут на чугунные плиты, не закрытые до конца – обогрев помещения тогда происходит значительно быстрее.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I С трёх сторон бак обкладывают кирпичами, так сохраняется температуры воды.

Какой нужен кирпич

  • Если вы решили строить кирпичную баню своими руками, наилучшим вариантом будет огнеупорный шамотный кирпич, но на него не всегда хватает денег. Поэтому, такие конструкции можно комбинировать, используя также рядовой полнотелый кирпич. При использовании качественного материала печь не требует дополнительной облицовки.
  • При строительстве печи в таких случаях используется кирпич марки от М-75 до М-150 с морозостойкостью до 25 циклов. При выборе материала следует проверять, имеются ли на нём трещины, посторонние вкрапления и так далее – такие экземпляры не пригодны для строительства. Также можно для облицовки использовать двойной силикатный кирпич М 150.

Совет. Качественное состояние кирпича можно проверить простым постукиванием по нему ручкой мастерка. Если изъянов нет, то звук будет звонкий, металлический, а при наличии таковых звук будет приглушенным.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Чертежи печей

Порядовка на кирпичную печь для бани (один из вариантов)

  • Строительство банных печей из кирпича представляет собой достаточно сложную конструкцию, требующую точного выполнения различных нюансов. Именно поэтому чертёж должен детально отображать каждый из рядов и при необходимости должны присутствовать пояснения.

Другой вариант порядовки

  • На схеме отдельные детали обозначаются штрихами и разделительными линиями, чтобы можно было представить, сколько штук необходимо для кладки того или иного ряда. Все закругления и подтёсы на камнях, отраженные на схеме, делаются при помощи болгарки.

Фундамент

Фундамент с подсыпкой и гидроизоляцией

  • Глубина фундамента должна составлять от 50 до 70 см – всё будет зависеть от возможного промерзания грунта, поэтому эту величину вам придётся отрегулировать самостоятельно. Но составляющие всё равно будут одинаковыми – на основание засыпается слой песка, примерно, 10-15 см и обильно поливается водой для усадки.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Потом на него засыпается щебень, гравий или даже строительный мусор (битый кирпич и старая сбитая штукатурка) и все это трамбуется, но нужно оставить примерно 30 см для заливки цементного раствора.
  • На щебень или другую подсыпку нужно застелить гидроизоляцию – обычно для этого используют рубероид, но можно и толстую целлофановую плёнку. После этого, заподлицо с полом, заливается цементный раствор, который можно делать из цемента и песка (1/4), но можно вместо песка использовать отсев щебня (1/6), тогда основание получится более прочное. Также рубероид настилают поверх фундамента, чтобы аннулировать всякий контакт кирпича с сыростью, ведь от этого он разрушается.

Совет. Для того чтобы фундамент не проседал, его основание, то есть, подсыпку, нужно делать по площади немного больше заливной части. Для этого на щебень устанавливается опалубка, каждая сторона периметра которой будет на 10 см меньше засыпки.

Строительство печи

  • Для возведения печи инструкция предусматривает два вида раствора – цементно-песочный и глинисто-песочный.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Цементная смесь выполняется из марки 400 или 500 с соответствующим добавлением песка –1/4или 1/5. По консистенции он должен напоминать жидкую манную кашу и свободно сползать с мастерка.
  • Для глины и песка несколько другое соотношение и здесь одна часть отводится глине, а 2,5 части отводится на песок. Перемешивать следует очень тщательно, потому что глина очень вязкая и комочки плохо разбиваются, что в дальнейшем будет мешать кладке. Готовая смесь должна свободно сползать с мастерка, оставляя на его плоскости лишь небольшие мазки – такая консистенция наиболее приемлема для работы.

Возведение печи

Установка зольника при помощи проволоки

  • Как правило, в первую очередь, по форме печи выкладывается сплошной ряд кирпича – можно назвать его нулевым. Такое основание должно строго соответствовать форме порядовок по наружному контуру и иметь углы, точно соответствующие 90⁰. Конечно, сам кирпич имеет прямоугольную форму, но для того чтобы не произошло сбоя, проверьте диагонали – их разница не должна превышать 2-3 мм.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
  • Толщина швов между камнями не должна превышать 3-5 мм, и для этого необходим качественный раствор, без комочков и мусора тогда стык будет легко регулировать по нужному размеру. При укладке каждого ряда, целый кирпич должен перекрывать стык на нижнем ряду, и в данном случае наиболее приемлема ложковая перевязка. После укладки первого ряда следует переходить на глиняный раствор.

Установка кирпича над дверцей

  • На третьем ряду устанавливается дверца зольника и для их прочного монтажа к ним прикрепляется оцинкованная проволока, как это видно на фото, а верхний кирпич подрезается для более плотной укладки.

Установка кирпича клином

  • Ещё многие мастера советуют над дверцей вырезать кирпич клином, потому что металл сильно нагревается и такая конструкция наиболее прочна. Вместо проволоки можно использовать оцинкованную жесть. До устройства четвёртого ряда обязательно нужно проверить кладку строительным уровнем или отвесом, так как отсюда уже начинается обустройство зольного колодца и колосника.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Для установки колосника кирпич нужно подрезать

  • В шестом ряду устанавливается дверца поддувала, а в седьмом ряду для установки колосника нужно вырезать углубления на 1-1,5 см, причём, так, чтобы колосник после установки имел люфт, потому, что расширение металла и кирпича при нагревании разное (металл расширяется больше) и для этого нужен запас. Чаще всего такие элементы (дверцы, колосник) делаются из чугуна, как наиболее огнеупорного элемента для оборудования печей.
  • Начиная с восьмого ряда, кладка делается с перегородкой и это продолжается вплоть до четырнадцатого ряда, в который устанавливают швеллеры. В передней части стены делается проём, куда устанавливают котёл для воды.
  • Пятнадцатый ряд укладывается в полкирпича – половинки устанавливаются под углом друг к другу (для основания разделительной стены), а затем, три последующих ряда устанавливаются при помощи ложковой перевязки.
  • В девятнадцатом ряду ставится дверца для овода пара в парилку, а двадцатый и двадцать первый ряд следует скрепить полосками типа П-образных подвесов или проволокой.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I После этого начинается установка вытяжной трубы, и её высота уже будет зависеть от высоты самой бани.
  • По завершении процесса кирпичную печь можно покрасить.

Совет. Вытяжная труба должна возвышаться над крышей бани не менее чем на 0,5м. обмазывать дымоход нужно известковым или цементным раствором, не боящимся воздействия конденсата.

Конструкция печи в разрезе

Заключение

Сделать кирпичную печь можно самостоятельно, главное, чтобы вы точно следовали схеме приведённой в этой статье или какой-либо другой. А цена сооружения будет зависеть от качества материала. То есть, для топки обязательно используйте только шамотный кирпич, а дверцы лучше всего устанавливать из чугуна.

Чертежи банных печей из кирпича периодического и постоянного действия

Применяются для нагрева камней, воды, отопления помещения и получения пара.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I При подготовке бани может потребоваться не одна топка, а 2-2.5, чтобы нагреть камни для создания в парилке температуры 80-100 градусов. Объем камней должен обеспечивать сухой пар на весь период пользования баней. Она считается готовой, когда нагреты камни, а значит и в помещении будет тепло. При пользовании ею в зимний период, для снижения негативного воздействия от перепадов температур, производится подтопка печи накануне мытья (одна топка).
Банные печи оборудуются баком для нагрева воды. От баков с холодной и горячей водой гибкими сантехническими шлангами воду можно собирать в удобное место для ее смешивания. Чертежи банных печей содержат размеры и внешние виды баков.

Банные печи из кирпича периодического действия

Дымовые газы проходят через особым образом уложенный слой камней, нагревая их до температуры 600 градусов. Пар при таком их нагреве получается сухой. При топке печи обязательным условием является полное сгорание топлива и выдерживание ее после топки до устранения угарного газа.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Камни подбираются округлые однородного цвета без светлых прожилок, массой не менее 50 кг. На нижний ярус укладываются крупные камни около 15 см., далее – более мелкие. Их закладку производят после полной просушки конструкции.

№46 Банная печь периодического действия

Проект выполнен в 3D

Рассчитана на объем парилки до 20 м3, при высоте потолка не менее 2,1 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 70 л. Отдельным приложением чертеж банной печи содержит порядовки расположения трубного канала с правой стороны конструкции.

Размеры в плане (1020х900) мм.
Размеры топливника (250х700) мм.
Количество кирпича:
Красного - 410 шт;
Фигурного R60 – 4 шт.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I (Фигурный кирпич можно заменить на обычный красный кирпич).
Объем проекта - 46 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№39 Банная печь периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара за счет того, что дымовые газы непосредственно проходят через камни. Нагрев воды можно производить в съемном баке на чугунном настиле или в стационарном баке.

Размеры в плане (890х630) мм.
Размеры топливника (260х580) мм.
Количество кирпича - 250 шт.
Объем проекта - 30 страниц формата А4.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№100 Банная печь периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 60 л.

Размеры печи в плане (1020х640) мм.
Размеры топливника (260х710) мм.
Количество кирпича - 300 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№101 Банная печь периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Печь снабжается баком для нагрева воды емкостью 100 л.

Размеры в плане (1140х640) мм.
Размеры топливника (Ш х Г) (260х840) мм.
Количество кирпича - 310 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№124 Банная печь периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 40 л.

Размеры в плане (770х510) мм.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
Размеры топливника (260х510) мм.
Количество кирпича - 200 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

фото   переключить на зеркальное отображение

№149 Банная печь периодического действия

Рассчитана на объем парилки до 18м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь может устанавливаться в перерубе. Конструкция снабжается баком для нагрева воды емкостью 65 л.

Размеры в плане (1280х640) мм.
Размеры топливника (260х950) мм.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
Количество кирпича - 520 шт.
Объем проекта - 31 страница формата А4.

Стоимость проекта — 700 р.

фото   переключить на зеркальное отображение

Банные печи из кирпича постоянного действия

Каменной засыпкой является щебень средней фракции, находящийся в металлическом ящике над топливником. Температура нагрева засыпки 300-350 градусов. Достоинства этого вида конструкций – во время топки можно пользоваться баней, использовать любой вид топлива. Недостатки – длительный нагрев каменной засыпки и низкая температура ее нагрева.

№119 Банная печь постоянного действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2 м и предназначена для отопления помещения, нагрева воды и получения пара.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Камни в печах данного вида заключены в металлический ящик над топочной камерой, что дает возможность пользоваться баней во время топки. Печь снабжена баком для нагрева воды емкостью 60 литров.

Размеры в плане (1020х770) мм.
Размеры топливника (260х710) мм.
Количество кирпича - 300 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

Отопление банного комплекса

В помещениях, имеющих парное, моечное отделение, предбанник, комнату отдыха, т.п., устанавливаются банные комплексы, в составе которых может быть: дровяная банная печь, кухонная плита, камин, в зависимости от назначения помещения. Конструкцией наших комплексов заложена безопасная топка - подогрев камней можно производить от рядом стоящей печи.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Вначале, при отсутствии тяги, топится приставная конструкция, дымовые газы от которой пропускаются поверху каменной засыпки, а затем под ней. Это позволяет подготовить камни и печь особенно в зимний период без напряжения в кладке (щадящий режим).

№154 Банный комплекс: банная печь периодического действия - отопительно-варочная плита

переключить на зеркальное отображение

Рассчитана на объем парилки до 18м3 и предназначена для нагрева воды, получения сухого пара, для отопления смежной комнаты отдыха при высоте потолков не менее 1,9 м.
Печь снабжается баком для нагрева воды емкостью 75 л.
Отдельным приложением проект содержит отопительную плиту с боковым расположением топочной дверки.

Размеры печей в плане (1280х1020) мм.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
Размеры топливников (Ш х Г):
Банной печи (380х510) мм;
Отопительной плиты (380х380) мм.
Количество кирпича - 700 шт.
Объем проекта - 33 страницы формата А4.

Стоимость проекта — 1300 р.

№99(А) Печное отопление банного комплекса

переключить на зеркальное отображение

Банная печь           Кухонный очаг - 2000

переключить на зеркальное отображение

Отопление банного комплекса состоит из банной печи периодического действия (сухой пар), рассчитанной на объем парилки до 12м3 и кухонного очага.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Из кухонного очага дымовые газы выводятся через трубный канал банной печи одним из двух ходов — сверху или снизу камней. Дымоходы печей соединяются патрубками.

Размеры в плане:
1) Банная печь — 1020х640 мм;
2) Кухонный очаг — 1140х640 мм.
Размеры топливников (Ш х Г):
1) Банная печь - (260х710) мм;
2) Кухонный очаг - (380х380) мм.
Количество кирпича — 570 шт.
Объем проекта - 32 страницы формата А4.

Стоимость проекта — 900 р.

Примечания:
Варианты расположения печей проекта №99 (А) и №99 (Б) относительно внутренней стены:
1) в проеме стены -конструкции располагаются вплотную с тепловым зазором 5 мм.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
2) с заполнением проема кирпичной кладкой -отступ печи от кирпичной стены не менее 70 мм.
3) у сплошной деревянной стены конструкции располагаются с отступом от нее каждой печи на 250 мм. с изоляцией стены напротив печи кирпичом на ребро.

№99(Б) Печное отопление банного комплекса

переключить на зеркальное отображение

Банная печь          Кухонный очаг - 2000

переключить на зеркальное отображение

Отопление банного комплекса состоит из банной печи периодического действия (сухой пар), рассчитанной на объем парилки до 12м3 и кухонного очага. Из кухонного очага дымовые газы выводятся через трубный канал банной печи одним из двух ходов — сверху или снизу камней.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Дымоходы печей соединяются патрубками.

Размеры в плане:
1) Банная печь — 1020х1020 мм;
2) Кухонный очаг — 1140х640 мм.
Размеры топливников:
1) Банная печь - (260х710) мм;
2) Кухонный очаг - (380х380) мм.
Количество кирпича — 630 шт.
Объем проекта - 33 страницы формата А4.

Стоимость проекта — 900 р.

Общие положения

При строительстве бани предусматривается отведение воды из-под пола и вентиляция подполья. Пол моечно-парильного отделения настилается неплотно.
Топят дровяные банные печи только сухими дровами.
Фундамент под кирпичные банные печи делается бетонный выше пола, хотя бы на 1 см.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I с укладкой поверх него рубероида. Это нужно, чтобы кирпичная кладка не намокала.

Проекты с порядовками отопительных печей для дач и домов.

Быстрый заказ

Что входит в состав проекта?

До приобретения проекта Вы можете ознакомиться с его содержанием.

Видеофильм по кладке печей.

Для заказа проекта отправьте заявку и мы вышлем способы его доставки и оплаты.

Схемы банной печи из металла -

Чертежи печи для бани из металла: простейшие конструкции

Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Любительское фото простейшей самодельной печи из металла

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

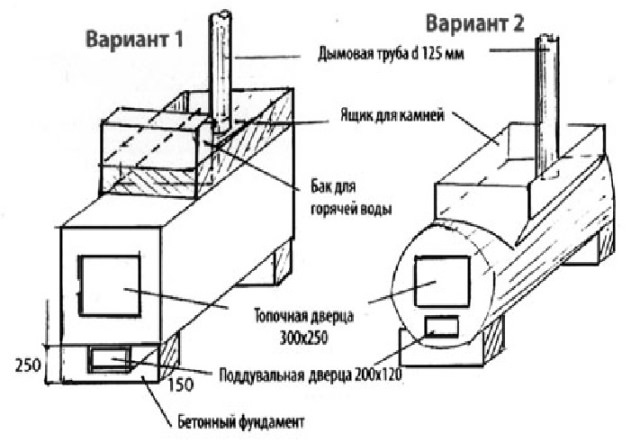

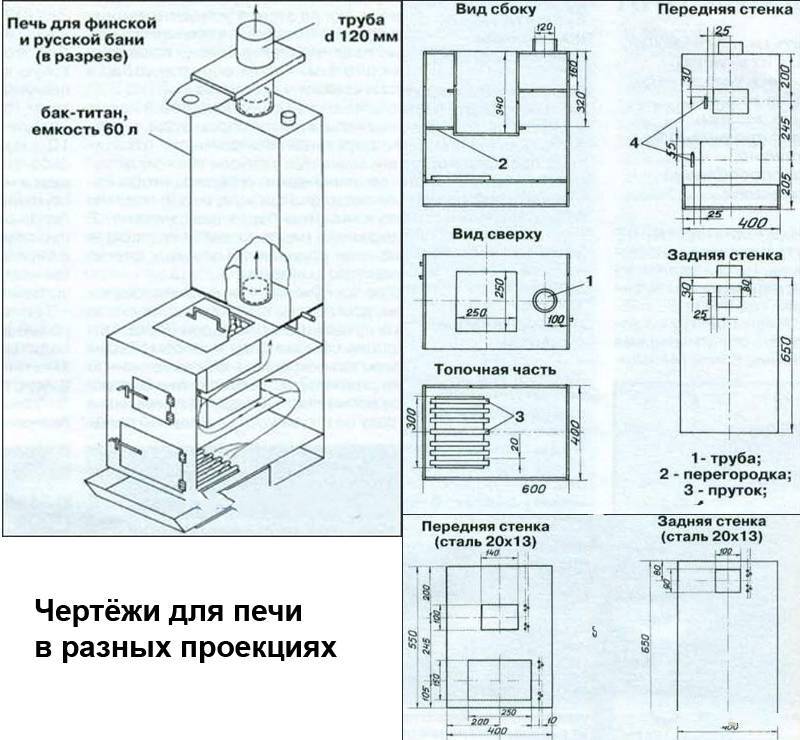

Простейший чертеж банной печи

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи.

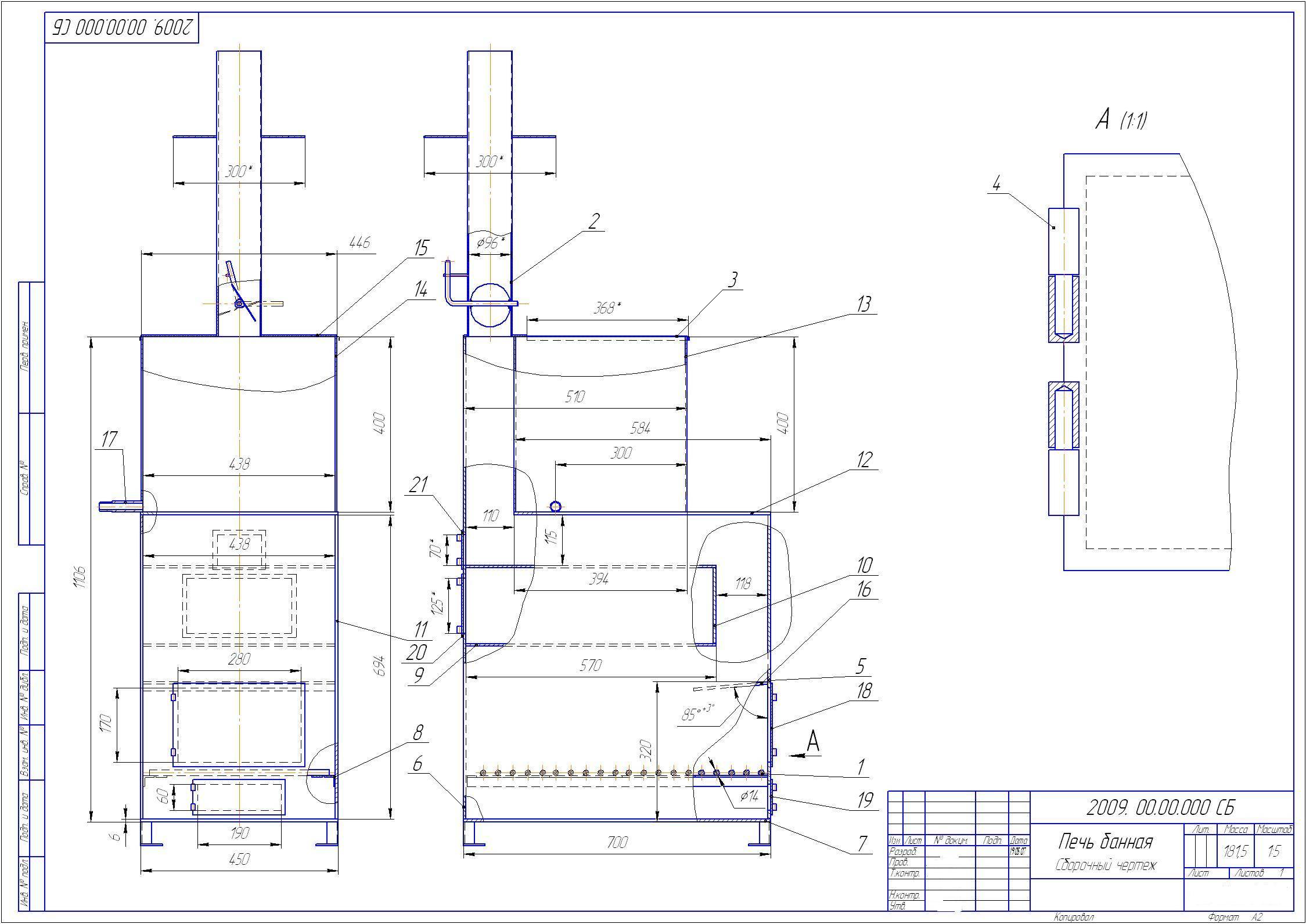

Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

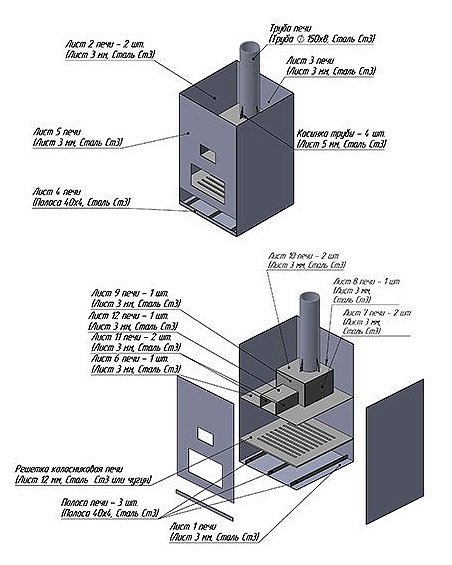

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

  • Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.
    Главное помнить, что ширина и высота топки должны быть одинаковы.
  • На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
  • Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
  • Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

Бак для воды и место для камней

  • Сразу над топкой делается емкость для засыпки камней.
  • На некоторых чертежах емкость является открытой и вода поливается на камни сверху.
  • На других чертежах печей можно встретить емкость для камней с дверцей, которую необходимо открывать для полива воды на камни. Так камни быстрее прогреваются в закрытой емкости и дольше сохраняют тепло.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
  • В каменке используются специальные камни для бани. Можно конечно использовать обычные речные, но эффект будет не тот.

Также не забудьте про то, что через каменку должен проходить дымоход.

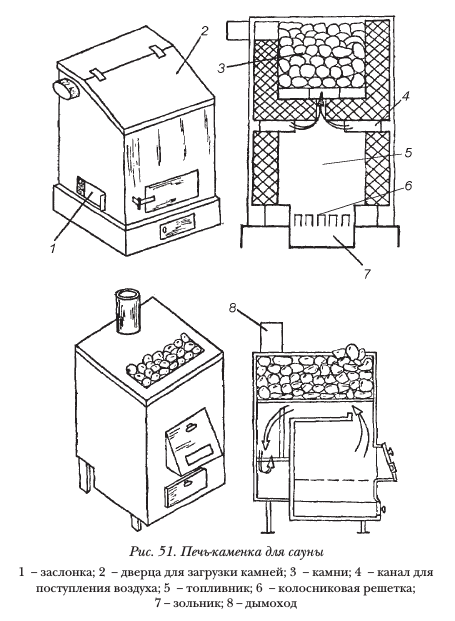

Печь с открытой каменкой

  • Над каменкой устанавливается бак с водой. Через него также должна проходить труба, которая будет подогревать воду.
  • В бак с водой можно вмонтировать кран для набора горячей воды.

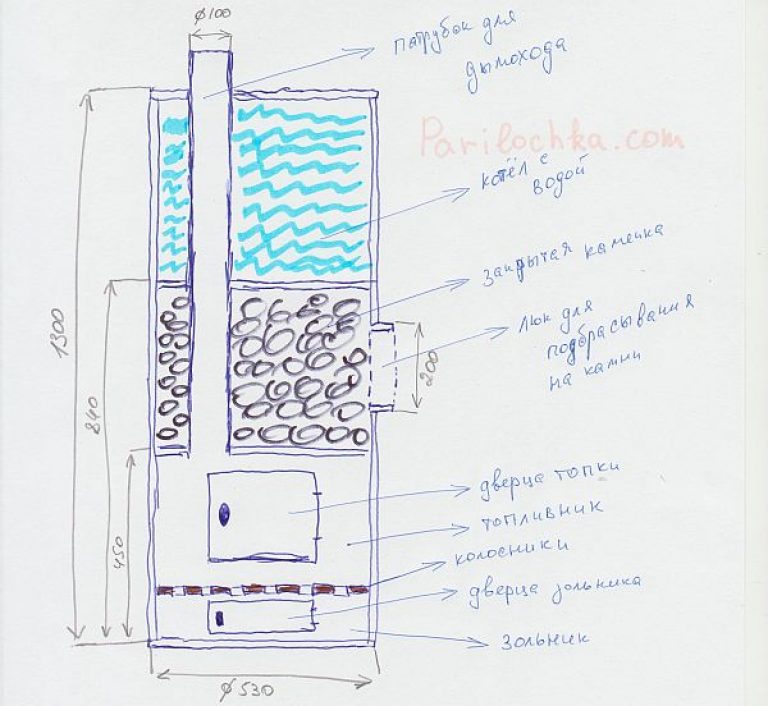

  • Чертеж печи из металла с каменкой и баком для воды

    Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

    Дымоход

    Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

    Дымоход для бани

    Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

    Как сделать печь для бани своими руками из металла видео:

    Как соорудить банную печь из металла — чертежи и сборка

    Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

    Общие сведения о металлических печах

    Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

    Из чего состоит печь

    Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

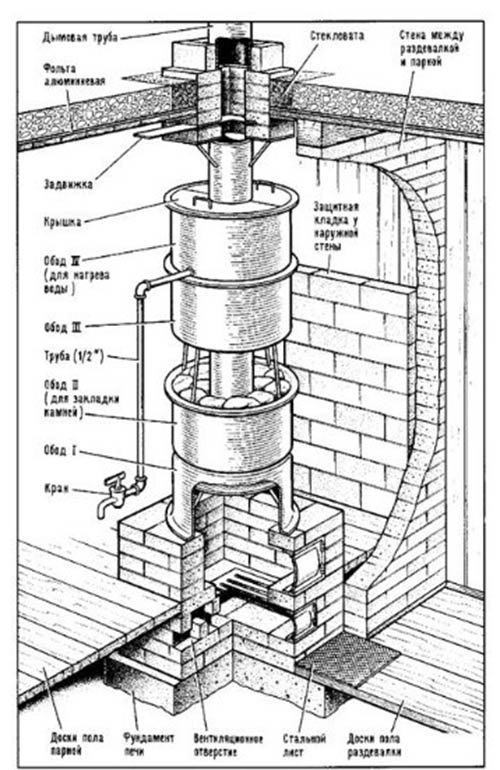

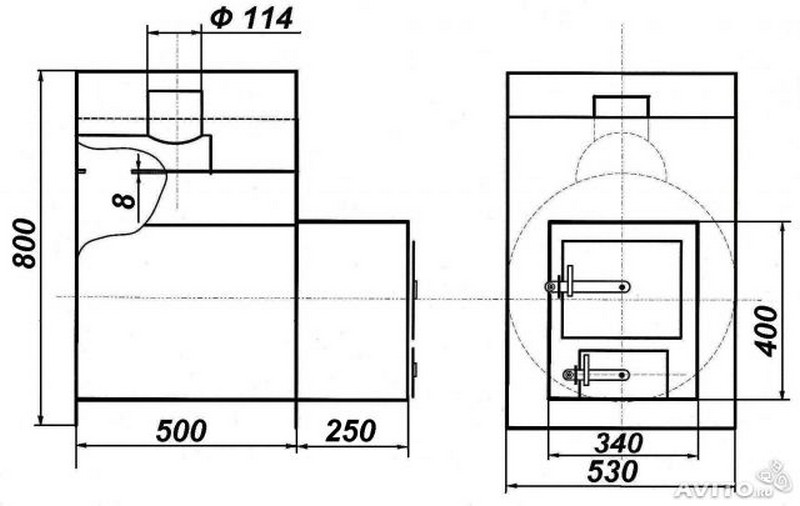

    Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

    Необходимые материалы и инструменты

    В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

    1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
    2. Лист металла толщиной не менее 8 мм.
    3. Стальной прут диаметром 10 мм.
    4. Колосник.
    5. Задвижки и петли зи металла для двери.
    6. Дымоход.
    7. Кран.
    8. Диабаз или талькохлорит. Ими будет заполняться печь.

    Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

    В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

    Следующим этапом будет подготовка к установке печки из металла.

    В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

    Изготовление печи согласно чертежу печки для бани

    Процесс изготовления печи делится на такие этапы:

    • монтаж топки и каменки;
    • изготовление бака для нагрева;
    • сооружение и установка дымохода.

    Этап 1: Изготовление топки и каменки

    Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

    Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

    Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

    Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

    К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Этап 2: Бак для нагрева

    К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

    Этап 3: Дымоход

    Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

    Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Как правильно установить печь — советы

    Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

    1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
    2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
    3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

    Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

    Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

    Банная печь из металла своими руками

    Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи понемногу отходят в прошлое. Все меньше становится квалифицированных печников. Да и квалифицированный зачастую перекладывает печку хотя бы один раз. На смену им идут легкие, компактные, несложные в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками слесарных и сварочных работ, вполне сможет изготовить такую банную печку из металла своими руками.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Выбор конструкции банной печи

    При выборе конструкции следует руководствоваться следующими требованиями:

    • быстрый прогрев банных помещений;
    • продолжительность горения;
    • сохранение тепла;
    • малая занимаемая площадь и объем;
    • безопасность.

    При проектировании печи нужно соблюдать баланс между этими требованиями.

    Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.

    По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:

    • Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
    • Горизонтальными.

    По месту размещения топочной дверки банная печь из металла бывает:

    • Загружаемые из парилки.
    • Загружаемые из другого помещения. Топочная дверка выносится через стену.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

    Конструкция печи с водонагревателем

    Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.

    По месту расположения каменки печи делятся на два подвида:

    • С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
    • С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.

    При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс

    Подготовка материалов

    Наилучшим вариантом заготовки для изготовления корпуса печи для бани из металла своими руками является отрезок стальной трубы диаметром 30-50 см или пришедший в негодность газовый баллон. Для зольника подойдет лист проката толщиной 1-2 мм, для дверцы нужна сталь в 3 мм.

    Сталь лучше взять низкоуглеродистую, конструкционную — она обладает лучшей свариваемостью и меньше деформируется по швам.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Колосники можно сварить из арматуры 12 мм, однако проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант — толстый листовой металл (от 6 мм) с продольными прорезями.

    Плюсы и минусы металлических печей для бани

    Металлические печи для бани обладают рядом неоспоримых достоинств:

    • Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
    • Полная вытяжка угарного газа из бани через дымоход.
    • Нет задымления при растапливании печи.
    • Компактность.
    • Экономичность.
    • Простота изготовления.
    • Долгий срок работы без ремонта с минимальным обслуживанием.
    • Нет необходимости в тяжелом фундаменте.

    Есть у печей из металла и свои минусы:

    • Быстрое остывание.
    • Высокая температура стен может привести к ожогам.
    • Не подходит для больших бань.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Поскольку средний размер семей сократился, и способ использования бани несколько изменился, то в долгом сохранении тепла нет большой необходимости.

    Как улучшить характеристики металлической печки

    Потребительские свойства печки поддаются улучшению двумя способами:

    • термообработкой материала;
    • усовершенствованием устройства топки.

    Подготовка металла

    По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.

    Конструктивные особенности топки

    Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Металлическая печь с колосниковой решеткой

    Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.

    Конструкция самодельной банной печи

    Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:

    В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями — колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник — металлический поддон для золы.

    Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями — каменку. Для поливания камней водой каменка снабжена отдельной дверцей.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.

    Чертеж небольшой печи для бани

    Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.

    Из чего делаются металлические печи для бани

    Для металлической печи в баню, изготовленной своими руками, потребуется:

    • 8-миллиметровый лист низкоуглеродистой конструкционной стали;
    • отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
    • пруток или арматура диаметром 12-16 мм – 6 метров;
    • колосник;
    • дымоходная труба;
    • вентиль ½ дюйма с длинной рукояткой.

    Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

    • угловая шлифмашина;
    • набор ручного слесарного инструмента;
    • сварочный аппарат;
    • диски отрезные и шлифовочные.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Чертеж печи с водяным котлом

    При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

    Изготовление топки

    Изготовление печи своими руками начинают с того, что трубу делят на две части: 90 см для топки и каменки и 60 см для емкости с водой. Из остатков делается поддувало и топочные дверцы. В трубе следует прореза проем для монтажа поддувала размером 20×50 см. По периметру приваривают уголки или пластины, на которые будет опираться колосник. Топочная дверца выполняется размером 20×35 см.

    Изготовление каменки

    Над дверцей приваривают пруток или арматуру для поддержки каменки. В каменке прорезается дверца, чтобы поддавать воду на камни.

    Самодельная печь из баллона

    Камни укладываются в каменку с некоторым зазором, не вплотную.

    Лучше всего брать диабазовые или талькохлоритовые. Гранит или содержащие слюду породы не используют.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Изготовление водогрейного бака

    Водяной бак располагается над каменкой. В ней проделывают 15-сантиметровый проем для прохода дымоходной трубы, проходящей сквозь бак. Бак опирается на пластину из толстого листа металла. Все швы необходимо тщательно проварить и зачистить.

    Часть крышки бака делают съемной, через нее он будет заполняться водой. К этой крышке нужно приварить ручку и защитить ее деревянными щечками.

    Размещение печи в парилке

    Чтобы пользование банной печкой стало приятным и безопасным, рекомендуется соблюдать следующие правила:

    • Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
    • Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
    • Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
    • Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

    Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

    После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

    Декоративная отделка красиво и практично

    Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

    Простая самодельная печь

    Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

    Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

    В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

    Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

    Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

    Отдельное внимание нужно уделить производительной и качественной вентиляции банных помещений.

    Чертежи и советы по установке металлических и каменный печей для бани

    Чтобы получить в бане наиболее оптимальную температуру, нужно иметь правильно подобранную, хорошую печь. При этом к выбору и обустройству следует отнестись очень ответственно, ведь выбранная печь для бани будет влиять не только на температуру воздуха, но и на его влажность.

    При использовании некачественной печи вы никогда не сможете создать хорошую баню, нахождение в которой приносило бы отдых, расслабление и избавление от болезней. И чтобы выбрать подходящую печь, обязательно следует разобраться, чем же баня отличается от своей ближайшей «родственницы» – финской сауны.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Вернуться к оглавлению

    Содержание материала

    Чем баня отличается от сауны

    Знатокам известно, что между настоящей русской баней и, к примеру, финской сауной

    лежит настоящая пропасть. В саунах влажность воздуха сравнительно невысока, зато температура может достигать 110-130 градусов. В бане же температура обычно не поднимается выше 70-90 градусов. Только под самым потолком, где предпочитают париться экстремалы, она приближается к отметке в сотню градусов. Зато влажность в русской бане может составлять 50-70 процентов.

    Поэтому баня оказывает более мягкое воздействие на человека, чем сауна. Влажный воздух с ароматом дубовых или берёзовых листьев позволяет избавиться от заболеваний, поражающих органы дыхательных путей. А сравнительно невысокая температура (при высокой влажности 60 градусов воспринимается не хуже, чем 120 градусов в сауне) не даёт большой нагрузки на сердце, стимулируя выделение пота, содержащего соли и шлаки.

    Также, в отличие от сауны, которая довольно быстро нагревается и быстро остывает, баня прогревается дольше, зато очень долго держит тепло.

    Разобравшись с этими тонкостями, можно приступать к выбору подходящей печки.

    Вернуться к оглавлению

    Каким требованиям должна отвечать печь

    Сегодня в продаже можно увидеть самые разные модели печей. Они могут различаться по размерам, конструкции и материалам. Вы можете купить печь из кирпича или металла, подходящую для прогрева маленького или большого помещения. Но делать окончательный выбор следует лишь после того, как вы определились с размерами самой бани и парилки.

    Примерный список требований к печи для бани:

    1. Компактность. В большинстве случаев бани имеют небольшой размер, что позволяет протопить их сравнительно быстро.
    2. Пожаробезопасность. Вся обивка в хорошей бане (полы, потолки, стены, полки) изготовлены из дерева.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Поэтому в некоторых случаях бывает достаточно одной искры, чтобы всё это вспыхнуло.
    3. Мощность. Этот показатель подбирается под определённую баню. Печь из металла или кирпича должна обладать достаточной мощностью, чтобы быстро протапливать баню, нагревать нужное количество воды, обеспечивать посетителей бани паром и горячим воздухом, а также качественно просушивать парную после завершения всех процедур.

    Да, печь для бани должна отвечать всего трём главным критериям. Но если она не отвечает хотя бы одному, значит, она не подходит. Лучше подыскать другую модель, благо, современный рынок предлагает огромный выбор.

    Сегодня, придя в специализированный магазин, можно увидеть две разновидности устройств: парогенераторы и классические печки-каменки.

    Парогенераторы напоминают по конструкции огромные электрочайники, обычно квадратной или прямоугольной формы. Почти все модели имеют функцию регулировки мощности. Печка каменка может заменяться ею, или же дополняться, чтобы увлажнять воздух до оптимального показателя.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Впрочем, парогенераторы сравнительно малоизвестны большинству людей, а кроме того – резко отличаются от привычных печей-каменок. Поэтому, несмотря на удобство и простоту использования, они пользуются малой популярностью.

    Схема установки парогенератора в бане

    Печки-каменки обычно делят на две группы – закрытые и открытые. Первые чаще всего изготавливают из камня или кирпича. Именно они лучше всего подходят для качественного отопления больших бань.

    Вернуться к оглавлению

    Какими бывают современные банные печи

    Специалисты делят все современные печи на две категории – по типу используемой энергии: дровяные печи и электрические каменки. Каждый из них имеет определённые достоинства, о которых обязательно следует знать, чтобы не допустить ошибок при выборе подходящей модели.

    Конструкция металлической печки-каменки может быть самой разной. Одни из них изготовлены кустарным методом, из подручных материалов и при помощи газосварки. Другие же созданы на фабриках и имеют особый, разработанный профессионалами дизайн.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Но все они отличаются быстротой повышения температуры. Достаточно уложить сухие, качественные дрова и поджечь их, чтобы через 30-40 минут температура в бане поднялась до подходящего для мытья уровня.

    Опасность отравления угарными газами полностью исключена. Печь со всех сторон закрывается металлом, не пропускающим дым в баню. Камни, из которых сложена каменка, нагревается в результате того, что пламя передает тепло железу, а уже железо проводит их до камней и отдаёт жар им.

    Увы, классическая металлическая печь для бани имеет серьёзный минус. Теплоёмкость таких печей не слишком велика. Они быстро нагреваются и, стремительно отдавая жар помещению, быстро остывают. Из-за этого не создаются условия, подходящие для равномерного нагревания тела. Чтобы исправить это, специалисты рекомендуют облицовывать их кирпичом, оставляя лишь зазор в несколько сантиметров для прослойки из воздуха. Это не только позволяет долгое время сохранять тепло (кирпич имеет высокую теплоёмкость), но и снизить опасность ожога.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Некоторые печи даже футеруют огнеупорным кирпичом внутреннюю сторону топливника. Это даёт возможность повысить теплоёмкость печи и увеличить сроки её службы.

    При изготовлении печей-каменок чаще всего используется листовой железо толщиной около 5 миллиметров. Бак с водой располагается с любой стороны – это зависит от места установки и размеров бани.

    Некоторые модели изготавливаются из нержавеющей стали или обычной, покрытой цинком. Их главным плюсом является малый вес и быстрота прогрева. Увы, их долговечность сравнительно невелика, и, что ещё хуже, они не способны аккумулировать тепло. В бане будет жарко до тех пор, пока в печи горит огонь. Но достаточно дровам прогореть, и спустя всего 10-20 минут температура в парилке начнет стремительно снижаться, что вовсе не радует пользователей.

    Альтернативой может стать чугунная печь. Да, она весит значительно больше – порой до 200 килограмм, что значительно усложняет процесс установки. Зато она является практически вечной.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Высокая температура, повышенная влажность – всё это не способно нанести ни малейшего вреда чугуну. Достаточно взглянуть на чертежи печей для бани, чтобы убедиться – это действительно монументальная вещь. Не менее важно, что чугунная печь, благодаря массивности, может долгое время сохранять тепло. Даже когда дрова прогорели без остатка, в бане ещё долго будет жарко. Но и нагревается такая печь существенно дольше, то есть, имеет высокую тепловую инерцию.

    Конечно, ещё одним неотъемлемым плюсом классической печки-каменки является едва уловимый дымок. Многие люди не могут представить себе настоящую баню без этого запаха.

    Электрические каменки значительно отличаются от обычных печей. При этом отличаются они в лучшую сторону. Они безопасны, удобны в эксплуатации и очень легки в управлении. Серьёзный недостаток у них всего один – тарифы на электричество стремительно растут, а для поддержания хорошего жара в парилке электрическая каменка должна работать непрерывно.

    Главным конструктивным достоинством, каким обладают электрические каменки, является многослойный корпус, изготовленный при использовании листовой стали.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Он позволяет повысить теплоёмкость, а также снизить опасность ожога при случайном контакте. Немаловажно, что у электрических каменок обычно имеются специальные предохранители от перегрева и термостаты. Многим пользователям нравится, что электропечь может быть включена и выключена в любую минуту.

    При выборе электрической каменки обязательно учитывайте рабочее напряжение конкретной модели. Оно может составлять 220 или 380 вольт. Модели, мощность которых превышает 7 киловатт, обычно имеют напряжение 380 вольт. Не забывайте, что хотя печи, имеющие корпус из нержавеющей стали, стоят дороже, чем оцинкованные, они способны прослужить значительно дольше.

    Если вы решили приобрести электрическую каменку, произведенную в Европе, убедитесь, что сможете подключить её. Ведь большинство европейских моделей имеют заземление, что снижает вероятность поражения ударом тока. А в нашей стране далеко не все розетки предусматривают заземление.

    Вернуться к оглавлению

    Конструкция каменной печи для бани

    Как сделать  печь-каменку своими руками можно посмотреть в данном видео

    Постройка печи, которая будет полностью сделана из кирпича — это дорогостоящий процесс. Кроме того вы также потратите на сооружение такой серьёзной конструкции достаточно большое количество времени.

    Также всегда следует учитывать размеры и планировку бани. Печь с одной стороны должна занимать минимум места,  а с другой стороны – обеспечивать поступление достаточного количества тепла необходимого для обогрева нескольких человек. Внизу на чертежах вы может видеть различные конструкции печей-каменок, которые подойдут практически для бань любых размеров. Соответственно, верхние – для больших бань, нижние – для небольших сооружений.

    Схема устройства металлической печи-каменки

    Здесь представлен чертёж печки, которую можно сделать своими руками.

    1. Наружная кирпичная кладка;
    2. Остов печи;
    3. Внутренняя кирпичная кладка;
    4. Проволочные скрепы;
    5. Водонагревательный бак;
    6. Дымовая труба;
    7. Нагревательные камни;
    8. Паровой люк;
    9. Оградительная решётка;
    10. Планка;
    11. Топочная дверца;
    12. Дверца для поддувала;
    13. Опорный металлический лист.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    На схеме представлена наиболее часто используемая конструкция печи-каменки, которая подойдёт для любой небольшой бани. Она позволит создать в помещении необходимую температуру, которая позволит одновременно париться нескольким человекам.

    Металлический каркас такой печи-каменки изготавливают из стального листа, обладающего толщиной 5 мм. Также сверху непосредственно на саму печку нужно поставить бак для нагрева воды.

    В холодное время года такие печи могут прогревать помещение 10 м3 примерно за 2 часа, при этом температура камней может достигать и быть более 300 градусов по Цельсию.

    На этом видео можете посмотреть, как была сделана своими руками простая металлическая печь-каменка

    Вернуться к оглавлению

    Конструкция металлической печи для бани

    Не менее долговечными и надёжными являются чисто металлические печи для бани.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Чертёж самой простой железной печи для бани

    Железную печь рекомендуется обложить огнеупорным кирпичом, чтобы не получить серьёзные травмы и ожоги вместо удовольствия во время банных процедур. Печь можно сделать из обычного листового железа, но более надёжная и долговечная конструкция получится из хромированной стали.

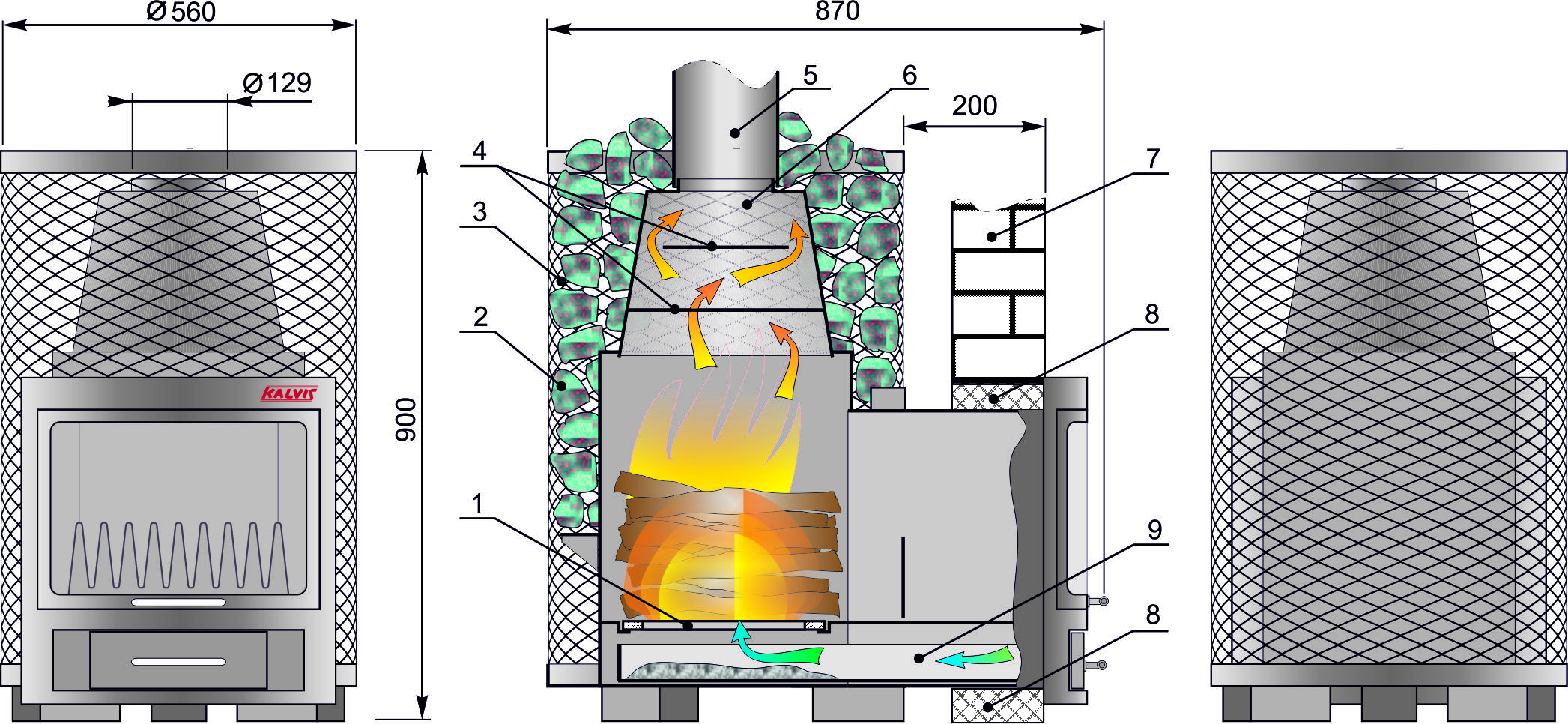

    Схема устройства современной металлической печи для бани из хромированной стали

    Естественно, при обустройстве следует учитывать все меры противопожарной безопасности, которые являются обязательными при возведении любой печи. Обязательно проконсультируйтесь насчёт этого момента со специалистами, даже если вы решили строить печь своими руками.

    Ещё одна схема обустройства металлической печи для бани, которую можно сделать самостоятельно

    Установка металлической печи

    Устанавливая металлическую печь для бани, необходимо придерживаться определённых рекомендаций:

    • Устанавливать печь нужно не вплотную к стенам, расстояние должно составлять не менее одного метра.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
    • Печь нужно ставить как можно ближе к дымоходу.
    • Лучше сделать перед печью огороженное или каким-то образом отмеченное расстояние хотя бы пару метров.
    • Саму конструкцию следует устанавливать на прочную основу. Она должна быть обязательно из негорючих материалов. Ни в коем случае не следует делать её из дерева.

    Простую металлическую печь разных размеров вполне можно сделать собственными силами, не тратя деньги на услуги сторонних специалистов.

    Вернуться к оглавлению

    Что нужно знать о камнях для каменки

    Глупо спорить – печь для бани с баком для воды является одним из главных элементов. Но его неотъемлемой частью являются и камни. Им необходимо уделить немалое внимание, чтобы впоследствии не пришлось проделывать титаническую работу по переделке каменки.

    К камням обычно предъявляют несколько простых требований:

    1. Высокая теплоёмкость.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
    2. Высокая прочность.
    3. Отсутствие радиоактивности.

    Другими словами, подходящие камни хорошо аккумулируют тепло, а потом отдают его долгое время. Также они должны без вреда для себя выдерживать не только высокую температуру, но и резкие перепады (не трескаться при контакте с холодной водой). Именно поэтому лучше выбирать однородные, плотные, примерно одинаковые по размеру и форме камни.

    Размер не должен быть слишком большим или маленьким. Мелкие камни слишком быстро остывают, в результате чего каменная кладка не может держать тепло. Большие же чаще трескаются и просто смотрятся не слишком изящно. Оптимальным выбором будут камни размером чуть меньше кулака.

    Конечно, недопустимо использование грубых камней с острыми и неаккуратными гранями. Они не только не привлекательны, но и зачастую быстро крошатся. Лучше отдать предпочтение аккуратным, обкатанным водой, речным гладышам.

    Если нет возможности купить камни в специализированном магазине, можно просто проверить те, которые есть под рукой.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Возьмите два камня в руки и сильно ударьте ими друг по другу. Если они не раскололись, значит, тест на прочность они прошли. После этого следует раскалить камни, положив на несколько минут в огонь, после чего окунуть его в воду. Если он прошел и это испытание, то он подходит для использования на каменке в бане.

    Но лучше будет приобрести подходящие камни в компаниях, которые продают оборудование для бань. Специалисты рекомендуют использовать несколько разновидностей горных пород:

    • жадеит,
    • базальт,
    • талькохлорид,
    • габбро-диабаз.

    Жадеит является самостоятельным минералом, в то время как остальные имеют вулканическое происхождение. Все эти камни неплохо выполняют свою функцию на каменке. Но если есть возможность выбирать, то лучше отдать предпочтение жадеиту. Да, как не странно, но правильно выбранные камни не менее важны, чем правильно подобранный чертёж банной печи. Жадеит может выдерживать практически бесконечное количество циклом «нагрев-остывание», не покрываясь трещинами.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Эксперты утверждают, что он вообще не крошится, а может лишь плавиться. Но для этого температура должна превышать 1200 градусов по Цельсию.

    Когда подходящие камни выбраны, это ещё не конец. За ними нужно соответственно ухаживать. Хотя бы раз в год старайтесь просматривать все камни на каменке. Промывайте их в тёплой воде, чтобы избавить от неприятного запаха, который может возникнуть при длительной эксплуатации. Если некоторые камни потрескались, замените их, предварительно удалив пыль с каменки. Ведь каменная пыль может содержать серу, которая при нагреве сгорает, а вам придётся дышать этим опасным веществом.

    Вернуться к оглавлению

    Безопасность при установке классической банной печки

    Когда подходящая схема печки для бани выбрана, а сама она изготовлена или куплена, можно приступать к установке. Здесь следует запомнить несколько правил, которые позволят снизить опасность пожара.

    1. Поддувало и топка должны выходить не в саму баню, а в соседнее помещение – предбанник.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Это позволит не выпускать лишнее тепло при топке, а также обезопасить деревянные полы в бане от возгорания.
    2. Все пространство перед топкой и поддувалом следует соответственно обработать. Если полы в предбаннике деревянные, то площадь в половину квадратного метра следует защитить теплоизоляционным материалом, поверх которого укладывается стальной лист. Благодаря этому, даже если из топки выкатится уголёк, который останется незаметным, деревянным полам ничего не угрожает – он просто будет тлеть на железе.
    3. Сама печь должна устанавливаться на прочное, негорючее основание. Прекрасно подходит как кирпичная кладка (в этом случае лучше использовать огнеупорный кирпич, способный прослужить многие десятки лет при частых перепадах температур), так и бетонное основание.
    4. Поблизости от печи не должно быть деревянных предметов, будь то косяк двери, оконная рама или обивка стен. Длительное воздействие высокой температуры может привезти к возгоранию. Если такой вариант установки невозможен, стоит задуматься о покупке и установке специальных тепловых экранов.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Это позволит гарантировать надёжную защиту от пожара.
    5. Последним этапом установки печи является монтаж дымохода. Она должна выходить в верхней части конька крыши – это обеспечит наилучшую тягу. В случаях, когда труба проходит через чердак, необходимо сделать её распушку. Это позволит предотвратить передачу большого количества тепла деревянным стропилам, что может привезти к пожару.
    6. Если вы используете обычную, металлическую трубу из нескольких элементов, необходимо внимательно следить как при установке, так и при эксплуатации, чтобы дым не просачивался через стыки. В противном случае посетители бани могут получить отравление угарным газом.

    Запомнив эти нехитрые советы, вы без труда сможете создать баню, которая будет радовать вас и ваших близких многие годы, помогая прекрасно проводить время, расслабляться и оздоравливаться.

    Печь для бани своими руками

    Печь в любой бане – ее основа. Она отвечает за качество влажности воздуха и температуру, которые должны быть максимально комфортны для человеческого организма.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Кто-то отдает предпочтение классическим кирпичным конструкциям, кто-то более простым – металлическим. Среди огромного количества вариантов, есть возможность выбрать самый подходящий и построить печь для бани своими руками с небольшими материальными затратами.

    Содержание статьи:

    Особенность возведения простой кирпичной печи для бани

    Безусловно, классическая печь банная должна возводиться из кирпича. Подобные конструкции значительно легче тех, которые устанавливаются в доме для отопления. Их единственное предназначение – вскипятить воду любым удобным методом и образовывать пар.





    Другие варианты порядовок. Кликните для увеличения изображения

    Один из простых вариантов порядовки приведен на изображении выше. Но прежде чем приступать к работе, необходимо возвести фундамент и подготовить песчано-глиняный раствор.

    Основание необходимо углублять ниже точки промерзания почвы (около 0.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I 5-1 м). Чтобы обезопасить себя от движения грунта, дно котлована делается с расширением.

    Первые 15 см засыпают песчаной подушкой. Слив обильно ее водой, насыпают слой до 20 см битого камня или кирпича. Затем засыпается примерно такой же слой щебня.

    Подготовив площадку под фундамент, устанавливаются опалубка, армирующий каркас и вливается бетон не достигая 15 см над уровнем земли. Зазор от демонтируемой опалубки засыпается смесью крупного песка и гравия.

    Бетонная стяжка накрывается рубероидом и начинается кирпичная кладка первых двух сплошных рядов.

    В качестве смеси для кладочных швов использую песчано-глиняный раствор. Каждый печник сам выбирает соотношение входящих в него компонент. Важны степень густоты (как у жирной сметаны) и хорошая липкость. Раствор должен не растекаться, а ложиться лепками и плавно разглаживаться.

    Сравнение брикетов для отопления — узнайте их основные достоинства по сравнению дровами

    Порядовка кирпичной банной печи

    Возводиться печь банная своими руками должна на хорошо гидроизолированный фундамент на основе битума.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Если позади имеются деревянные поверхности, придется защитить их от возгорания, соорудив небольшую стенку.

    Укладывая ряды, необходимо следить за правильностью углов и горизонтальностью всех боковых поверхностей. Швы между кирпичами не рекомендуется делать толще 5 см, при этом недолжно оставаться даже малейших зазоров.

    Второй, третий и последующие ряды обязательно кладутся на таким образом, чтоб перекрывались стыки двух нижних кирпичей.

    Дверцу поддувала устанавливают во время работы над третьим рядом. Чтобы она стояла надежно, ее укрепляют оцинкованной проволокой. В кирпичах для этого вырезаются небольшие углубления.

    Затем, согласно схеме, укладывается четвертый ряд. Здесь очень важно еще раз проверить насколько ровные углы и стенки.

    Примерно в шестом-седьмом ряду устанавливается колосниковая решетка, разделяющая топочную и зольник. Ее монтируют в небольшое углубление, выбитое из кирпичей, размер которого должен незначительно превышать изделие (до 1 см в каждую сторону), так как металл будет при нагревании расширяться.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Рекомендуется использовать чугунные изделия, так как они лучше и дольше всех противостоят пламени. Здесь же необходимо подготовить и установить емкость, которая будет заполняться водой. Она должна вертикально держаться на боковых стенках кладки.

    С восьмого по четырнадцатый ряды укладка ведется одинаково. Тут же продумывается перегородка, служащая началом дымохода.

    С шестнадцатого по восемнадцатый ряды выкладывают как первый – каждый из кирпичей будет закрывать стыки на предыдущем ряду.

    Примерно на девятнадцатом ряду нужно смонтировать дверцу, через которую будет выходиться пар. В двадцать первом ряду рамка паровой дверцы закрывается.

    С двадцать третьего ряда устанавливают дымовую трубу. Ее размеры зависят от высоты помещения и конструкционных особенностей печей. Выводиться наружу труба должна минимум чем на 0.5 м над крышей.

    Когда кирпичная печь для бани своими руками будет готова, можно приступать к финишной отделке.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Наилучший и безопасный вариант – оштукатурить поверхности раствором с добавлением асбеста. Можно воспользоваться смесями гипса, глины и песка.





    Схемы печи для бани. Кликните для увеличения изображения

    Смотрите так же инструкцию по кладке печи Голландка

    Видео урок по кладке своими руками

    Несложная металлическая печь-калорифер для бани

    Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

    • Стальными листами (более 5 мм)
    • Резаком (можно воспользоваться болгаркой)
    • Сварочным аппаратом
    • Трубы
    • Камни и шамотный кирпич
    • Металлические уголки
    • Дверки и комплектующие к ним (завесы, задвижки)

    Основой установки является бак, наполненный водой.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

    Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

    Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

    Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

    В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

    Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

    Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

    Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

    • Проще делать очистку от продуктов горения
    • Дверкой поддувала увеличивать/уменьшать тягу

    Установить задвижку можно непосредственно на дымовой трубе.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I С ее помощью появится возможность не менее эффективно управлять процессом горения.

    Видео инструкция

    Альтернативное отопление с помощью теплового насоса, узнайте как

    Круглая печь для бани своими руками

    Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

    Начинаем строительство печи в баню своими руками:

    1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
    2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
    3. Тут же можно приварить каркас ножек высотой до 15 см
    4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды
    5. Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна
    6. Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней
    7. Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем
    8. Обе конструкционные части печи воедино стыкуются и свариваются
    9. Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

    Подводим итоги

    Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

    Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    проекты, чертежи, монтаж своими руками

    Современный строительный рынок предоставляет возможность упростить строительство бани, используя вместо традиционной кирпичной печи ее электрическую модификацию либо выполненную из металла. Однако ни один вид не сможет заменить кирпичную кладку, поскольку только этот материал сможет хорошо прогреть помещение и еще длительное время сохранять в нем тепло. Кроме того, что кирпичная печь является лучшим источником сухого пара, именно она придает истинный смысл банной комнате и позволяет полностью очиститься не только телу, но и душе.

    Схема каменной печи для бани.

    Выложить в бане печь из кирпича – дело весьма непростое. И прежде чем его затевать, необходимо иметь определенные знания и некоторый опыт подобных работ. Тогда поставить кирпичную печь станет реальной возможностью. Тем более в облицовочных работах она не нуждается и слишком сложного инструмента для кладки не понадобится.

    Схема газовой печи из кирпича.

    Готовая отопительная конструкция в сауну должна соответствовать следующим требованиям:

    • температура воздуха в бане не должна быть ниже 45ºС;
    • при поливе камней водой должно быть достаточное количество пара;
    • в процессе топки не должно выделяться дыма или газа;
    • устройство печи должно экономно расходовать отопительный материал.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Подготовительный этап

    Любое строительство начинается с замеров и составления схемы. Не является исключением в данном случае и устройство печи в бане.

    Чтобы составить чертежи, необходимо подобрать фото с понравившейся формой печки и в соответствии с изображением заняться разработкой схемы конструкции.

    После чего определиться с размерами, местом расположения и составить схемы порядовки кирпича.

    В этом случае правильно составленные чертежи помогут не только грамотно выложить стены печи, но и определиться с количеством необходимого строительного материала: раствора, кирпича и других составляющих.

    Для кладки кирпичных печей в бане необходимо иметь следующий инструмент:

    Схема печи “Галанка”.

    • кельму;
    • молоток для кирпича;
    • молоток с резиновой насадкой;
    • уровень;
    • рулетку;
    • болгарку;
    • емкость для воды и цемента;
    • материал;
    • кирпич;
    • глину;
    • песок;
    • цемент;
    • щебень;
    • доски для опалубки;
    • гудрон;
    • рубероид;
    • армированные прутья для фундамента;
    • для печи: колосниковая решетка;
    • дверцы чугунные поддувальные и топочные;
    • плиту;
    • металлический бак.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Определяясь с местом расположения печи в бане и составляя чертежи, необходимо учитывать следующие требования:

    Схема кладки печи “Галанка”.

    • дверцы топки должны располагаться строго по направлению к дверному проему банного помещения;
    • площадка под печь в бане должна быть 70х70 см с высотой 20 см.;
    • в парилке полки необходимо разместить около стены, где находится печь. При этом не стоит слишком высоко их размещать, поскольку можно задеть потолок бани и высокая температура не даст возможности нормально париться;
    • печную конструкцию не стоит возводить впритык к стене. Такой зазор позволит предохранить стену бани от воздействия высокой температуры и уменьшит потери тепла.

    Устройство фундамента под печь для бани

    После того как будут готовы чертежи, инструменты и необходимое количество строительных материалов, начинаем готовить основание под печь. Фундамент является основой печной конструкции и залогом ее прочности и долговечности.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I В соответствии со схемой наносим разметку в месте установки и по ней роем котлован с глубиной около 70 см. На дно укладываем 15 см песка и заливаем водой. После того как сойдет вода, песок досыпается до необходимого уровня и снова заливается водой. Следующий слой будет состоять из битого кирпича или камня, его также заливают водой. Данная процедура повторяется до тех пор, пока песок не прекратит оседать.

    Давший усадку слой покрывается щебнем в 10 см и утрамбовывается. Далее внутри котлована понадобится сделать опалубку с армированным каркасом. При этом между опалубкой и сторонами котлована нужно оставить 10-сантиметровый зазор. Все это заливается бетоном и хорошо просушивается. Затем опалубка снимается, на бока наносится 2-3 слоя растопленного гудрона, а зазор засыпается крупнозернистым песком или мелким гравием.

    Далее поверхность готового фундамента покрывается рубероидом, который служит гидроизоляционным материалом для банной печи. Так как при попадании влаги на кирпич его свойства ухудшаются, это приводит к его быстрому разрушению.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Технология

    Схема установки печи в бане.

    Прежде всего приготовим раствор для кладки. Для этого потребуется глина и песок в соотношении 1:2. В емкости глина хорошо разминается и заливается водой. Все хорошо перемешивается. Чтобы ускорить данный процесс, рекомендуется использовать перфоратор с миксером. Консистенция смеси на данном этапе должна напоминать густую сметану. Далее постепенно вводится слегка увлажненный песок и также тщательно размешивается. Раствор считается правильно приготовленным, если, вытянув палку из емкости, можно увидеть на ней оставшуюся глиняную смесь в несколько мм. Если толщина слоя менее 1 мм, необходимо добавить глину, а более 3 мм – песок.

    Кирпичная кладка в нижней части печи

    Прежде чем начать процесс, необходимо иметь под рукой схематическое изображение кладки каждого ряда кирпича. Далее следуем инструкции кладки печи в бане:

    Схема печи банной из кирпича.

    1. Первые два ряда кирпича выкладываются обычно сплошняком, и называется это место подушкой печи.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Для этого используется цементный раствор, поскольку температура в этой части минимальная, а крепость кладки должна быть высокой.
    2. После того как получится ровное основание, третий ряд начинают выкладывать по схеме. На этом уровне, как правило, устанавливают поддувальную дверку, колосниковую решетку и оборудуют зольную камеру. Монтаж поддувальной дверцы осуществляют с использованием оцинкованной проволоки. На середине стены устанавливаем дверцу, а ее нижние крепежные элементы выкладываются по поверхности кирпича. Чтобы проволока не мешала процессу, на кирпиче проделываются канавки, в которые и закладывается проволока. Таким же образом закрепится верхняя часть поддувальной дверцы на шестом ряду.
    3. Перед укладкой следующего ряда внимательно проверяем углы и далее выкладываем четыре ряда по всему периметру, так как начинается монтаж колосника и зольного колодца, в функции, которых входит очистка топливника от золы и вытяжка продуктов горения. А неправильный угол наклона может стать причиной попадания дыма в парилку.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I На шестом ряду заканчиваем крепление поддувальной дверцы.
    4. На седьмом ряду устанавливаем колосниковую решетку и топочную дверцу. Чтобы решетка находилась на одном уровне с кладкой, на кирпиче делается срез, куда и укладывается решетка. Фиксация колосника происходит за счет выложенного на срезы раствора, после чего его надо прижать и простучать кельмой. Ни в коем случае нельзя допустить соприкосновения стенок печи с решеткой. Так как при нагревании она будет увеличиваться в размере и давить на кладку. А это может нарушить целостность конструкции. Поэтому, если решетка не соответствует размеру, ее необходимо обрезать специальным инструментом для металла. Топочная дверь устанавливается таким же образом, что и поддувальная.
    5. На этом же этапе в передней части печи оборудуем проем для металлического бака с водой. Емкость должна располагаться на боковых стенках кладки, В местах соприкосновения с кирпичом бак обматывается в два слоя асбестовым шнуром.
    6. Продолжаем выкладывать кирпичные ряды.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Восьмой ряд кладки делается с перегородкой, где будет начинаться дымоход.
    7. Девятым рядом закладываем бак и монтируем плиту. Определяем точные размеры плиты и обрезаем ее с таким расчетом, что она заходит на кирпич не менее чем на 25 мм.
    8. Кладка кирпича выполняется до окончания топки и далее по схеме ведется монтаж дымоходов.

    Зная и соблюдая основные принципы строительства кирпичных печей для бани, можно сделать своими руками надежную и хорошую конструкцию, а также значительно сэкономить денежные средства.

    Кладка кирпичной печи для бани своими руками: порядовка, чертежи, фото

    Материалы и инструменты для кладки печи

    Технология кладки кирпичной печи для бани своими руками

    Обращаем ваше внимание на то, что существует множество различных схем кладки кирпичной печи для бани, поэтому если вы впервые решили осуществить кладку кирпича, рекомендуем вам выбрать более простой чертеж. От этого эффективность печи для бани не слишком изменится, но за то вероятность успешного создания печи будет более высокой!

    Итак, для кладки кирпичной печи своими руками вам понадобятся следующие материалы:

    • Шамотный кирпич (для кладки топки)
    • Красный огнеупорный кирпич либо природный камень (для кладки печи-каменки и дымохода)
    • Глина и крупнозернистый песок (для создания раствора)
    • Печное литье (каминная решетка, дверца поддувала и топки, вьюшки, колодцы для чистки дымохода,  чугунная плита, колосник и т.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I д.)
    • Асбестовый шнур
    • Бак для нагрева воды
    • Оцинкованная проволока
    • Стальной уголок
    • Гидроизоляционный материал (рубероид)
    • Стальная лента

    Из выше перечисленных материалов можно сделать простейшую кирпичную печку для бани, но для того что бы сделать более функциональный агрегат, потребуются дополнительные элементы, указанные на чертеже.

    Инструменты для кладки кирпичной печи своими руками:

    • Болгарка с кругом по металлу и  алмазным кругом (для того что бы резать кирпич)
    • Электрическая дрель с насадкой-миксером
    • Емкость для раствора (лучше всего 10-литровое ведро)
    • Мастерок
    • Строительный уровень
    • Отвес
    • Деревянная киянка
    • Рулетка и маркер

    Это наиболее важные инструменты для кладки печи своими руками, но список может быть еще больше в зависимости от сложности проекта.

    Чертежи, проекты и схемы кладки кирпичной печи для бани

    Предоставляем вашему вниманию наиболее популярные схемы для кладки кирпичной банной печи:

    Схема кладки печи в бане

    Второй пример схемы кладки банной печи из кирпича

    Ознакомившись со схемами кладки кирпичной печи, а так же последовательностью и особенностями порядовки, переходим к основному процессу!

    Технологию кладки кирпичной печи очень сложно объяснить словами, поэтому предоставляем вашему вниманию процессу кладки кирпичной банной печи на основе так называемых фото-шагов:

    Если вы все же недопоняли, как правильно осуществить кладку кирпичной печи своими руками, мы так же предоставляем вашему вниманию следующие видео-уроки:

    Простая технология кладки кирпичной печи своими руками

    Поэтапная кладка кирпичной печи для бани

    Основные моменты кладки кирпичной печи своими руками

    Надеемся, что предоставленная информация наглядно объяснила вам весь процесс кладки кирпичной печи для бани своими руками. Напоследок хотелось бы уделить внимание некоторым моментам, связанным с технологией кладки кирпичной печи для бани!

    Советы по самостоятельной кладке кирпичной печи для бани

    Множество печников-новичков допускают простые на первый взгляд ошибки относительно кладки кирпичной печи. Результатом данных ошибок является разрушение печи, задымление всего банного помещения и что самое худшее – возникновение пожара!

    Итак, при кладке кирпичной печи для бани своими руками, используйте следующие рекомендации:

    1. Под кирпичную печь для бани обязательно создайте фундамент и осуществите его гидроизоляцию с помощью рубероида!
    2. В процессе возведения фундамента для всей бани глину с траншеи сохраните, она понадобится для создания раствора при кладке печи.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
    3. Соотношение глины и песка при создании раствора для кладки должно составлять 2:1 либо 3:1. Что бы определить насколько хороший получился раствора, окуните в него деревянную палку, на ней должно остаться слой глины примерно в 2 мм. Если слой больше – в раствор необходимо добавить песок, если меньше – глину.
    4. При закладке печного литья в ряды кирпича, оставляйте полу сантиметровый зазор между кирпичом и литьем, т.к. в процессе накаливания металл расширяется и может разрушить кирпичную кладку.
    5. В процессе кладке кирпичной печи вы столкнетесь с тем, что кирпичи будут либо не доходить до конца ряда, либо выступать на несколько миллиметров. Это вызвано тем, что кирпич плохого качества. Что бы исправить положение отпиливайте выступающие части болгаркой либо делайте швы немного толще.

      Пилим кирпич при необходимости

    6. Часто сталкиваются с тем, что размеров колосников превышает размер подготовленного под них отверстия в топке. В этом случае рекомендуется немного отпилить колосник, используя болгарку с кругом по металлу.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
    7. Осуществлять кладку кирпичной печи для бани необходимо строго по отвесу и используя строительный уровень.
    8. В местах поворотов внутренних каналов дымохода обязательно устанавливайте очистные колодцы, т.к. в этих местах сажа скапливается чаще всего.
    9. Следите за тем, что бы при кладке печи кирпичи не соприкасались с печным литьем. Эти места необходимо дополнительно защищать, наматывая на литье асбестовый шнур.
    10. Для кладки топки используйте шамотный кирпич, он способен выдержать температуру выше 1600оС. Для кладки печи-каменки можно использовать красный огнеупорный кирпич, который способен сохранять свои физические свойства при температуре до 850оС.
    11. Не экспериментируйте с диаметром дымохода, размерами топки и габаритами печи-каменки. Все размеры должны быть выбраны согласно общим стандартам.
    12. Если рядом с кирпичной печью находятся деревянные элементы (к примеру, отделка интерьера бани с помощью доски вагонки), их необходимо обработать защитными антисептическими средствами, которые не только предотвратят гниение древесины, но и защитят ее от самовозгорания.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
    13. Ну и главное, о чем следует сказать – не решайтесь на кладку кирпичной печи своими руками, если вы совсем не имеете опыта в этом деле. Помните, «скупой платит дважды», поэтому если ваша печь будет неправильно построена, специалист возьмет в несколько раз больше денег на ее реконструкцию.

    Вот и все, что мы хотели рассказать вам о том, как правильно осуществить кладку кирпичной печи для бани своими руками! Надеемся, что из данной статьи вы узнали много нового для себя и самостоятельная кладка печи станет для вас более простым мероприятием!

    чертежей планировки сауны - Superior Saunas

    Ключевые особенности дизайна сауны

    Обмен воздуха:

    Особенность дизайна сауны номер один для чистой и долговечной сауны - это надлежащий воздухообмен. Должно быть верхнее отверстие (вытяжка) на высоте примерно 3 фута от пола, обычно под верхней скамьей. Нижнее вентиляционное отверстие (приток свежего воздуха) должно находиться на уровне пола, рядом с каменкой сауны, которая способствует циркуляции за счет конвекции и нагревает поступающий воздух.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Для закрытых саун вместо нижнего вентиляционного отверстия допустимо просто оставить под дверью зазор толщиной 1 дюйм. По окончании посещения сауны оставляйте вентиляционные отверстия открытыми (и, если возможно, дверцу), чтобы минимизировать время, в течение которого бактерии подвергаются воздействию Строительные нормы и правила требуют аналогичного воздухообмена, а из-за высоких температур и влажности в сауне это очень важно, чтобы бактерии и грибки не разрастались так быстро и не затемняли древесину.Рекомендуемые частые уход и чистка: Sauna Clean, разбавленная водой.Коммерческие помещения могут извлечь выгоду из использования автоматической системы дезинфекции генератора озона, чтобы сэкономить на ручной чистке сауны. Вентиляционные отверстия обеспечивают комфортное дыхание и помогают сохранить здоровье древесины сауны. См. Наши планы дизайна сауны для определения типичного размещения вентиляционных отверстий.

    Пароизоляция:

    Современную сауну невозможно построить без пароизоляции из фольги.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Этот компонент удерживает влагу в помещении сауны, к которому она принадлежит, и препятствует проникновению влаги в стены и причинению вреда нездоровой плесени.Отражение фольги (отражающая пленка, помещенная за обшивкой) добавляет 1R значения изоляции. Пластиковые или синтетические пароизоляции в большинстве случаев не предназначены для высоких температур в сауне и, скорее всего, будут разрушаться и выделять токсичные газы. Любые горячие точки, такие как сучки на обшивке, могут расплавить дыры в пластиковых и синтетических пароизоляционных материалах, подвергая внутреннюю стену разрушающему воздействию водяного пара. Наш трехмерный план сауны, показывающий типичную конструкцию сауны, показывает правильное размещение пленочной пароизоляции сауны.

    Панели и скамейки:

    Материалы, из которых изготовлена ​​сауна, сильно различаются.В Европе и Скандинавии наиболее часто используемые породы дерева - это ель, осина и липа с плотным сучком. В большинстве больничных саун в Финляндии используется осина, которая является наиболее гипоаллергенной древесиной для оформления сауны.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Это означает, что больше людей (особенно в общественных или клубных саунах) могут пользоваться преимуществами сауны, не вызывая раздражения определенных респираторных заболеваний, как иногда может кедр. Осина очень светлая, что делает сауну более расслабляющей. Западный красный кедр также очень популярен в американской сауне.См. Наши планы дизайна сауны для типичных двух- и трехуровневых планировок скамей.

    Дизайн сауны начинается со строения 2 "x4" или 2 "x6" (рекомендуется для уличных саун) с каркасными и изолированными стенами. Во время установки панелей и отделки убедитесь, что они установлены на расстоянии 1 1/2 дюйма от пола, чтобы они не впитывали стоячую воду и оставались зазоры для напольной плитки. Воздухообмен позволяет дереву дышать. Панели Superior Sauna из осины имеют на тыльной стороне фрезерованную рельефную канавку, позволяющую циркулировать воздуху с обеих сторон дерева.Мы предлагаем отделать сауну обшивкой из осины толщиной ¾ дюйма и скамейками из липы толщиной 1 3/4 дюйма (без сучков).Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Скамейки и спинки должны быть изготовлены из прозрачной древесины, поскольку узлы создают неудобные «горячие точки».

    Каменка для сауны:

    Электрокаменки бывают нескольких типов и размеров для любого дизайна сауны, коммерческого или жилого. Электрические или газовые каменки для сауны должны иметь прочную защиту каменки в соответствии со спецификациями производителя каменки. Мы рекомендуем заранее прочитать руководство по установке каменки, чтобы конструкция вашей сауны соответствовала выбранной вами каменке.Дровяные каменки для сауны имеют гораздо более высокую температуру поверхности, поэтому они обычно не используют ограждение каменки и обычно требуют вставки в стену из кирпича, камня или теплозащиты рядом с каменкой для более сложной конструкции сауны. Вода может использоваться на камнях для получения пара с большинством нагревателей для саун. Каменки для саун марки Scandia отлично подходят как для влажного, так и для сухого использования. В этих инновационных каменках используются конвекционные вентиляционные отверстия, которые сокращают время прогрева сауны.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Как только камни нагреются до нужной температуры, воду можно вылить на камни для получения пара, в конечном итоге не вызывая повреждения электрических нагревательных элементов, как у многих других брендов.Поддон для камней отделен от нагревательной камеры, поэтому излишки воды из подноса для камней будут выливаться на пол. Наш трехмерный план сауны показывает, как добавить гвоздей внутрь стены, к которой будет крепиться каменка.

    Двери и окна:

    Superior Sauna производит двери и окна различных размеров для дизайна саун и других построек. Двери и окна изготавливаются только из отборных пород дерева с использованием двойных стеклопакетов из закаленного стекла. При желании двери можно заказать без навесного обрамления.Стандартные окна стационарные. Открывающиеся окна в стиле тентов имеют высококачественные петли и защелки. Шероховатые проемы для окон и дверей должны быть на ("w, ¾" h) больше, чем окна, и на (3 "w, 3" h) больше, чем размер двери. Оконные и дверные рамы рекомендуется устанавливать по прибытии, чтобы они идеально подходили к толщине наличника и дверного косяка.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Создавая дизайн сауны, единственное место, где вы захотите использовать обработанный материал, - это подоконник или нижний колонтитул (в случае, если в сауне иногда бывает стоячая вода).Лицевая сторона обшивки имеет особый рисунок «водопад»; у нас также есть традиционный кедр с V-образным пазом из наших бревен. Наша конструкция скамейки также использует эти концепции воздушного потока. См. Наши планы сауны для типичного расположения дверей и окон.

    ТАБЛИЦА РАЗМЕРОВ САУНЫ - Расчет размера каменки для сауны

    Электрокаменка должна соответствовать размеру помещения сауны. При использовании подходящей электрокаменки время разогрева должно составлять от 20 до 30 минут. Правильная каменка для сауны нагревает дрова в сауне, а также нагревает камни в каменке.Нагреватели с большой емкостью для камней должны быть немного больше, чтобы камни могли достичь наилучшей температуры.
    Не увеличивайте габариты электрокаменки - агрессивное тепло от печи во время работы может быть резким и неприятным.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Мы применяем от 45 до 47 кубических футов на 1 киловатт каменки для сауны. 50 кубических футов на 1 киловатт - это консервативное преобразование, за которое выступают многие производители обогревателей.

    Для внутренней части сауны мы используем стандартную высоту 7 футов. Для сауны высотой более 7 футов дополнительная кубическая площадь требует дополнительной мощности обогревателя - больше, чем просто кубических футов, - поскольку тепло поднимается вверх.Совет - избегайте этой распространенной ошибки:
    Никогда не используйте GFI или GFCI в контуре сауны. Прерыватель цепи защиты от замыкания на землю не требуется - это не требуется в соответствии с Национальным электрическим кодексом NEC. Будет неприятно, если она постоянно отключает питание сауны всякий раз, когда на горячие камни поливают воду.

    Как подобрать популярные каменки для сауны - по размеру сауны:

    Обогреватель мощностью 6 кВт нагревает комнату высотой 7 футов, например, размером 5x7, 6x7, 5x6 футов.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I - минимум 240 куб. футов - максимум 300 куб. футов
    А 7.Обогреватель мощностью 5 кВт нагревает комнату высотой 7 футов, например, размером 6x8 футов, 7x7 футов, 7x8 футов - минимум 280 куб. футов - максимум 375 куб. футов

    Каменки для небольших саун - размер для небольших саун:

    Нагреватель для сауны мощностью 2 кВт нагревает комнату высотой 7 футов - минимум 80 куб. Футов - максимум 110 кубических футов
    Каменка для сауны мощностью 3 кВт нагревает комнату высотой 7 футов - минимум 120 куб. Футов - максимум 150 кубических футов
    Каменка для сауны мощностью 4 кВт нагревает комнату высотой 7 футов - минимум 160 куб. Футов - максимум 200 кубических футов
    Каменка для сауны мощностью 5 кВт нагревает комнату высотой 7 футов - минимум 200 куб. Футов - максимум 250 кубических футов
    Каменка для сауны мощностью 6 кВт нагревает комнату высотой 7 футов - минимум 250 куб. Футов - максимум 300 кубических футов

    Большие нагреватели для сауны - Размер для больших саун:

    Печь для сауны мощностью 9 кВт нагревает комнату высотой 7 футов - минимум 280 куб.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Футов - максимум 450 кубических футов
    Печь для сауны мощностью 12 кВт нагревает комнату высотой 7 футов - минимум 480 куб. Футов - максимум 600 кубических футов

    ** Каменки для сауны с камерами DEEP ROCK - с дополнительными камнями требуется дополнительное время, чтобы нагреть камни - добавьте 1 кВт к размеру нагревателя.

    Выбор нагревателя для сауны важен - нагреватель для сауны должен соответствовать размеру вашей комнаты!

    Как рассчитать размер нагревателя для сауны:
    Нормальная высота сауны должна быть не более 7 футов.

    Внутренняя высота сауны от 78 дюймов до 84 дюймов - используйте 1 кВт на 45-47 куб футов.
    Внутренняя высота сауны от 84 дюймов до 96 дюймов - используйте 1 кВт на 40 куб футов - температура повышается - требуется больше кВт для нагрева сауны если внутренняя высота больше 7 футов.

    ** Время разогрева сауны 20-25 минут рассчитано из расчета максимальной высоты 7 футов, размера каменки, соответствующего размеру помещения, и температуры, установленной правильно на термостате.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Сауна должна нагреться за 20-25 минут.

    ** Каменки для сауны с камерами DEEP ROCK - с дополнительными камнями требуется дополнительное время, чтобы нагреть камни - добавьте 1 кВт к размеру нагревателя.

    Стоимость эксплуатации каменки для сауны примерно постоянна - небольшой каменке требуется больше времени для достижения конечной температуры - она ​​по-прежнему потребляет ту же электрическую мощность в течение более длительного периода времени по сравнению с каменкой большего размера.

    Планирование сауны | Дизайн, Источник питания, Вентиляционные отверстия, Дверь и Атмосфера

    Планировка сауны: любой проект начинается с хорошего дизайна

    Вам не нужно много, но важно знать, где несколько вещей будут лежать.Прозрачные панели из кедра выглядят потрясающе, поэтому ваша сауна будет выглядеть привлекательно, несмотря ни на что, но все же вы захотите спланировать эти зоны сауны. Дополнительные ответы см. В разделе часто задаваемых вопросов по нагревателю для сауны.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Планирование сауны: основные соображения

    Мы предлагаем готовые наборы для домашней сауны «Сделай сам». Просмотрите некоторые распространенные размеры: 4x6, 5x7, 6x8. См. Также раздел «Как заказать готовый комплект для домашней сауны». Также просмотрите нашу фотогалерею: Дизайн сауны для поиска идей.

    Планирование сауны: источник энергии для электрокаменки

    Собираетесь ли вы запитать сауну электричеством, газом или даже дровами? Прожив во всех четырех домах, я люблю включать сауну дома.В других случаях, так же, как повара предпочитают готовить на газе, было приятно быстро переключить огонь с низкого на высокий на коммерческой газовой каменке для сауны. А в удаленной сауне на берегу озера после разведения костра я наслаждался ароматом дыма и традиционным мягким теплом дровяной печи. Наконец, я наслаждаюсь успокаивающим и проникающим мягким теплом инфракрасного света.

    Обратите внимание на следующие источники питания для электрокаменки:
    • ГАЗ - Каменки для сауны на природном или пропановом газе больше и дороже, чем дровяные или электрические каменки.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I У вас должно быть помещение размером 7 на 8 футов или больше, и обогреватель необходимо установить на внешней стене.
    • ДЕРЕВЯННЫЕ - Большинство каменок для сауны на дровах устанавливаются на открытом воздухе. Вы должны установить дровяные печи для сауны так же, как камин или дровяную печь. Варианты дровяных обогревателей включают в себя водяные рубашки и душевую трубку, которые нагревают воду.
    • ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ - Большинство нагревателей для сауны являются электрическими (более 95%) и требуют только 20, 30 или 40 Ампер для жилых помещений.По нашим оценкам, стоимость использования электрической каменки для сауны составляет 0,75 доллара США за одно использование. Рекомендуется установить между стойками несколько горизонтальных кронштейнов, чтобы упростить установку сауны на стене.
    • INFRARED - Инфракрасные светильники для терапии сауны обеспечивают полный спектр световых частот: ближние, средние и дальние инфракрасные волны.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Весь инфракрасный спектр совместим с клеточными процессами. Самое главное, что эти фонари не производят электромагнитного поля!

    Планирование сауны: обогреватель и вентиляционные отверстия

    Затем вы захотите узнать, где вы собираетесь вентилировать электрокаменку. Все, что вам действительно нужно, - это немного прохладного воздуха, поступающего из соседней комнаты снаружи. Подойдет низкое отверстие для сауны на стене. Некоторые даже просто коротко обрезают дверь, чтобы воздух не попал внутрь. Но вы можете рассмотреть возможность использования вентиляционной решетки, чтобы закрыть вентиляционные отверстия с обеих сторон. Тоже неплохо выглядит. Подробные размышления по этому поводу см. В нашей статье «Вентиляция сауны и информация о каркасе».

    Планирование сауны: где поставить дверь для сауны?

    Знайте, где вы хотите установить электрокаменку. Чаще всего размещайте электрокаменку возле двери.Это действительно для того, чтобы лучше использовать остальную часть комнаты для жима.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Хотя вы можете проложить электропроводку для сауны, панели управления и выключателя света практически в любом месте, у вас может быть только несколько маршрутов для прокладки газовой трубы, особенно если это разрешено в городе.

    FYI: Большинство маленьких саун нормально работают от сети 120 В. Однако для саун среднего и большого размера требуется плита на 240 В для более быстрого и эффективного обогрева помещения, иначе вы взорвете цепь.

    Также несколько слов о влажном / сухом: бывают сухие и влажные каменки для саун.Обогреватели, предназначенные для брызг воды на камни наверху. При всплеске вода превращается в пар, повышая влажность в сауне. Вы можете использовать гигрометр для измерения влажности сауны и термометр для измерения температуры.

    И, конечно же, мы захотим узнать, где вешается дверь и какой ширины. Лучше всего, если ваша дверь открывается из сауны, когда вы стоите внутри. Это безопаснее и дает больше места. Просто выберите левый или правый ход.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Следующее важное соображение - где ваши гвоздики в стене. Для большинства работ отлично подойдут стандартные 16 "по центру. Однако, возможно, кто-то только что дал вам кучу двухфутовых кедровых панелей, и вы захотите их использовать. Итак ... когда вы собираетесь на самом деле прибить вас кедр к стенам, вам, конечно же, понадобится шпилька, чтобы прикрепить ее. В этом случае вам понадобятся шпильки, расположенные на расстоянии 2 фута от центра. Это поднимает швы ... везде, где встречаются кедровые доски, будут Шов. Мы любим покрывать наши тонким куском. Если вы используете доски от 6 до 8 футов, то, конечно, у вас будет чистая сауна.

    Планирование сауны: высота потолка

    Повышается температура. Никаких сюрпризов! Это означает ... ваш потолок действительно должен быть между 6 футов 6 дюймов и 7 футов 0 дюймов. Вам не нужно много места для головы, иначе вам придется установить электрокаменку и скамейки еще выше. Или вы будете платить больше за счет эксплуатационных расходов.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Если хотите, не снижайте высоту потолка. Затем подумайте о сборных модульных наборах для сауны. В этих наборах используются стеновые панели 6 футов 8 дюймов, и их часто помещают в большую комнату, подвал, хижину или иногда под навесом.

    Планирование сауны: создайте атмосферу

    Если дверь вашей сауны будет прочной, без окна, через которое проникает внешний свет - убедитесь, что в наличии есть осветительная арматура и выключатель, или подключите их. Существует множество вариантов освещения сауны: встраиваемые светильники для влажного / сухого освещения (4 дюйма) или 6 дюймов), соляные лампы, тросовые фонари, фонари на диммерах, деревянные абажуры, инфракрасные фонари и т. д. Если у вас есть немного дополнительных денег, фонари действительно могут создать отличное настроение. Конечно, свечи тоже работают! Узнайте больше об инфракрасном портале Dr.Сайт Ларри Уилсона.

    С учетом этих соображений мы готовы сделать эскиз вашей сауны. Вы также можете подумать, где вы хотите разместить скамейки для сауны (низкая, высокая, двойная ширина).Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I И некоторые другие аксессуары, настенные поручни и ограждение из кедра вокруг вашего обогревателя.

    Планирование сауны: безопасность

    При планировании размещения электрокаменки предусмотрите место для перил вокруг электрокаменки. Кроме того, ручки и поручни в стратегически важных местах могут добавить устойчивости, когда посетители сауны устали и неуклюжи.Некоторым нравится двойная широкая нижняя скамья, у вас будет больше места для маневра, когда вы лежите [на изображении показано, как нижняя скамья проходит до задней стены].

    Большое спасибо за уделенное время! Наслаждайтесь деталями и позвольте нам попотеть с 1971 года.


    Еще видео о сауне и интересные статьи

    Наборы для сауны своими руками, статьи и видео с практическими рекомендациями

    Общие товары для саун

    Инфракрасные сауны

    Инструкция по эксплуатации каменки для сауны

    Как работает дровяная печь (со схемами)

    Дровяные печи работают, создавая контролируемая среда, в которой древесина может сжигаться более эффективно для производства высокая температура.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Дровяные печи не имеют электричества. компоненты или движущиеся части, но требуют ручного ввода от пользователя, чтобы иметь возможность работать эффективно.

    А дровяная печь производит:

    • Обеспечение огня для сжигания дров внутри закрытого отсека в окружении огнестойких материалов.
    • Размер топки определяет, сколько дров можно добавить в топку. огонь и влияет на количество выделяемого тепла.
    • Поток воздуха к огню можно регулировать с помощью вентиляционных отверстий на печь, чтобы можно было сжигать дрова медленнее и эффективнее.
    • Отработанные при пожаре газы удерживаются внутри печи для дольше и при более высокой температуре, чтобы производить больше тепла через вторичный горение.
    • Тепло излучается в комнату благодаря металлическим корпусам на печь.

    Я объяснил, как дровяная печь подробнее работает ниже на примере нашей дровяной печи.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Это руководство показывает, как работают дровяные печи. Чтобы узнать, как работают многотопливные печи, которые могут сжигать другие виды топлива, кроме дров, щелкните здесь.

    Как горит дерево Печное дело

    Основная проблема с открытыми пожарами в традиционные камины заключаются в том, что большая часть выделяемого тепла теряется в дымоходе, потому что количество воздуха, попадающего в огонь, невозможно контролировать, и поэтому огонь нельзя эффективно контролировать.

    Поэтому открытые камины очень неэффективны в обеспечении помещения теплом, и мы обнаруживаем, что нам всегда приходится сидеть возле нашего открытого камина, чтобы просто почувствовать тепло.

    Дровяные печи помогают решить эту проблему проблема неэффективного отопления, позволяя контролировать как количество дров, так и подачу воздуха к огню .

    Более эффективное сжигание древесины

    Дровяные печи помогают обеспечить больше обогреть комнату, сжигая дрова читать далее эффективно .Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Дровяная печь помогает обеспечить максимум количество тепла, которое может быть получено от сжигания древесины двумя основными способами:

    • Сжигание дров в более контролируемым образом.
    • Сжигание лишних газов из огонь, чтобы произвести еще больше тепла.

    В дровяной печи разводится огонь и загорелся внутри топки.Внутри топка выложена огнестойкой материал на основе, боках и спине.

    Где огонь разводится внутри дровяной печи

    Дверь находится на передней части плита, и в нее встроена стеклянная панель, позволяющая видеть огонь.

    Дверь нашей дровяной печи в основном представляет собой стеклянную панель.

    Уплотнение вокруг двери означает, что когда дверь закрыта, весь воздух, поступающий в огонь, идет через вентиляционные отверстия .

    В зависимости от модели печи и ее конструкции, дровяные печи обычно имеют одно или два вентиляционных отверстия.Наша дровяная печь имеет одно регулируемое вентиляционное отверстие, расположенное внизу, которое можно открывать или закрывается с помощью ручки, которая выступает вперед.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Главный воздухозаборник, расположенный под нашей дровяной печью Ручка для управления потоком воздуха в печь

    Древесина лучше всего горит при источнике воздуха от выше, и поэтому на схеме ниже показано, как происходит пожар в дровяной печи. обычно снабжается воздухом.

    Как работает воздушный поток в нашей дровяной печи

    Вместе с тем, сколько древесины кладется на огонь, основной способ контролировать, насколько быстро и быстро горит огонь в дровяной печи через вентиляционные отверстия.

    Открытие вентиляционных отверстий увеличивает поток воздуха к огню , вызывая огонь до , прожигает древесину быстрее , потому что она имеет на больший запас кислорода . Больше тепла произведенный в результате.

    Закрытие воздуховода (ов) уменьшает кислород подает к огню, заставляя его прожигать древесину медленнее , которая, в свою очередь, производит меньше тепла .Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Полностью закрывается вентиляционные отверстия предотвращают попадание воздуха в огонь и его в конце концов погаснет.

    Поскольку дровяные печи предназначены для более эффективно, чем открытые камины, подача воздуха в огонь должна быть контролируется так, чтобы огонь горел в древесине с постоянной скоростью. А огонь, который тлеет из-за недостатка воздуха или быстро прожигает древесину из-за большой подачи воздуха очень неэффективный .

    Вторичное горение

    А также помогает сжигать дрова в более эффективно, дровяная печь также обычно сжигает отходящие газы от огонь для получения еще большего количества тепла посредством процесса, известного как вторичное горение или вторичное горение .

    Более высокие температуры и давления требуется для сжигания отходящих газов от огня, и поэтому дровяная печь достигается за счет создания замкнутой среды, в которой воздух может только входить в печь через вентиляционные отверстия и выходить из печи через дымоход.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Дровяные печи предназначены для остановки отходящие газы слишком быстро выходят из топки, так что остается больше времени чтобы произошло вторичное горение.

    Перегородка, расположенная в верхней части Топка помогает задерживать воздух и выталкивает его через небольшой зазор в верхней части печь перед выходом из дома.

    Верхняя часть топки внутри нашей дровяной печи показывает перегородку Отработанный дым и газы уходят через дымоход в верхней части дровяной печи.

    Дровяные печи также обеспечивают приток свежего воздуха над огнем так что может произойти вторичное возгорание. В то время как первичный воздух обычно подается в огонь для сжигания дров подается вторичный или третичный воздух над огнем, который будет использоваться при вторичном ожоге.

    Здесь я объяснил первичный, вторичный и третичный воздух в печах.

    Наша дровяная печь имеет набор из отверстий для третичного воздуха , расположенных сзади печи, обеспечивающей приток свежего кислорода для вторичного ожога.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Отверстия для третичного воздуха внутри нашей дровяной печи для вторичного сжигания отработанных газов

    На схеме ниже показано, как подается воздух. к огню, чтобы помочь во вторичном сжигании отходящих газов на нашем модель дровяной печи.

    Как третичный воздух попадает в нашу дровяную печь над огнем, чтобы помочь во вторичном ожоге

    В сочетании с медленным сжиганием дров и эффективно вторичное сжигание помогает дровяным печам производить больше количество тепла, возможное от каждого сгоревшего куска дерева.

    Каждая модель дровяной печи спроектирована по-другому и так насколько хорошо печь превращает дрова в тепло, будет немного разные. Наша дровяная печь имеет рейтинг эффективности 78,9%, но вы можно найти дровяные печи с эффективностью 80% +.

    Это по сравнению с открытыми каминами, где эффективность сжигания древесины может составлять от 10 до 20%, что означает, что большая часть произведенного тепла не используется для обогрева вашего дома.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Излучая тепло

    Корпус дровяной печи обеспечивает средства передачи тепла от огня в вашу комнату.

    Наша дровяная печь сделана из стали, и помогает проводить тепло, выделяемое огнем, и излучает его в комнату.

    Основная часть нашей дровяной печи, которая излучает тепло в комнату

    Сохранение прозрачности стекла

    Поскольку дровяные печи помогают сдерживать огонь в металлическом и стеклянном корпусе, стекло на дверце печи со временем может почернеть.

    Побочные продукты, такие как креозот, созданные из горящая древесина может покрыть внутреннюю поверхность стекла и оставить пятна.Это может построить со временем и не позволят вам полностью насладиться видом огня.

    Вот какое стекло на наших дровах печь иногда может выглядеть как после нескольких пожаров.

    Без воздушной мойки стеклянная дверца со временем может почернеть

    Чтобы помочь преодолеть эту проблему, многие деревянные Горящие печи оснащены системой очистки воздуха.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Постоянный поток воздуха подается внутрь стекла, чтобы предотвратить образование отложений. оседая на стекле.

    Как вторичный воздух подается к стеклу, чтобы поддерживать его чистоту в нашей дровяной печи

    Наша дровяная печь имеет встроенную систему очистки воздуха. в, и вторичного воздуха от вентиляционного расположенный под плитами, обеспечивает воздухом, необходимым для мытья.

    Когда главный вентиль нашей дровяной печи открыт, система воздушной мойки помогает поддерживать чистоту стекла при каждом пожаре.

    Омывка воздухом позволяет нам наслаждаться видом огня, помогая поддерживать стекло в чистоте

    Дополнительная литература

    Как пользоваться дровяной печью

    Объяснение деталей дровяной печи

    Как развести и разжечь огонь в дровяной печи

    Правильная установка, эксплуатация и техническое обслуживание дровяной печи

    • Добавление дровяную печь в дом нужно провести правильно для обеспечения безопасной установки.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I
    • Установить печь с достаточным зазором от любых горючих поверхности, включая полы, стены или мебель.
    • Любая дымоход должен иметь соответствующую пропускную способность, правильный высота, правильное расположение, надлежащее расстояние от горючих материалов и надлежащая механическая поддержка для обеспечения безопасности.
    • Когда подобрана и установлена ​​эффективная герметичная печь с правильным дымоходом, эффективность и безопасность работы печи во многом зависит от мастерство оператора.
    • порода дерева также может повлиять на работу печи.
    • А дровяная печь требует регулярного ухода: правильно чистка дымохода от отложений креозота, регулярный осмотр установки и обращения пепла.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Многие домовладельцы обеспокоены ростом расходов на отопление дома дровяные печи для снижения счетов за отопление.Добавление дровяной печи в дом должен быть построен правильно, чтобы обеспечить безопасную установку. Дровяная печь не похожа ни на одно другое устройство в современном мире. дома.

    Дерево плита регулярно имеет температуру поверхности более 400 градусов F. Температура внутри печи превышает 1000 градусов. F, а при возгорании дымохода температура выше 2000 градусов Возможны F.Очевидно, что устройство, способное достичь таких к высоким температурам следует относиться с уважением и устанавливать, эксплуатируется и обслуживается должным образом, чтобы устройство не представляют опасности в доме.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Стол 1. Минимальные расстояния до горючих стен и потолка.
    Плита тип
    Тип защиты Сияющий Обращение Водопроводная труба
    Нет 36 " 12 " 18 "
    1/4 дюйма Негорючие плиты разнесены на 1 дюйм 18 " 6 " 12 "
    28 Толщина листового металла с шагом 1 дюйм 12 дюймов 4 " 9 "
    28 Толщина листового металла на негорючей плите 1/8 дюйма, с шагом из 1 " 12 " 4 " 9 "

    Когда-то место для установки печи подготовьте площадку должным образом, чтобы обеспечить имеется достаточное расстояние от любых горючих поверхностей.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Горючие Поверхности включают полы, мебель, а стены из гипса, гипсокартона или вагонкой. Правильное расстояние от этих горючих поверхностей определяется путем обращения к трем источникам. Если печь "указана", Это означает, что он прошел испытания на безопасность в независимой испытательной лаборатории, будут рекомендации производителя по очистке от горючие вещества.

    Если плита не указана, следуйте инструкциям Национальной ассоциации противопожарной защиты рекомендации (см. Таблицу 1) по очистке от горючих материалов.Однако любая из этих рекомендаций заменяется местные строительные нормы и правила. Проконсультируйтесь с местным строительным инспектором чтобы узнать, какие стандарты допуска применяются в вашем площадь.

    От Таблица 1, расстояние до незащищенных поверхностей, особенно для лучистых печей довольно большой - 36 дюймов.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Таким образом, большинство печные установки имеют негорючие стены защита за печью для установки ближе к стене, не представляя угрозы безопасности (см. рис. 1).Асбестовый картон, хотя это приемлемый вид защита, не рекомендуется из-за опасности для здоровья из волокон асбеста. Если используется асбест, красить с высоким температурная эмаль o блокировка волокон.

    Самым важным элементом защиты стен является расстояние в 1 дюйм. необходимо между защитным материалом и стеной.В Расстояние в 1 дюйм необходимо для обеспечения циркуляции воздуха между защита и стена, чтобы стена не подвергалась к высоким температурам. Прокладки, используемые для крепления листа металл к стене также должен быть негорючим.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I (Не использовать планки деревянной обрешетки.)

    Другой метод достижения того же типа защиты - использование кирпича или кладка с воздушным зазором 1 дюйм между кирпичом или кладкой и стена.Однако вес такой стены может вызвать структурные проблемы в доме. Защита на стене позади плита должна выходить достаточно далеко по обе стороны от печи так, чтобы расстояние, измеренное от корпуса печи до горючего часть стены составляет не менее 36 дюймов.

    Этаж защита - другая важная область, которую следует учитывать при работе с печью установка.Рекомендация Национальной ассоциации противопожарной защиты степени и типа защиты горючих полов под печи приведены в таблице 2. Если печь указана, установите это в соответствии с инструкциями производителя.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Проверить местные строительные нормы и правила для уточнения типа защиты пола и приемлемые зазоры. Защитные материалы для пола с негорючими материалами, такими как кирпич, камень или плитка для улучшения внешнего вида.

    Если печь установлена ​​правильно, подключите ее к дымовая труба. Для этого соединения используйте толстую печную трубу - обычно 24 калибр для большинства установок - и следуйте инструкциям производителя рекомендации. Присоединительный патрубок печки должен быть как можно короче. насколько возможно. Закрепите все соединения винтами для листового металла и соедините трубу гофрированным концом вниз, чтобы содержат креозот (см. рисунок 2).Важно соблюдать 18-дюймовый зазор от горючих поверхностей. Уменьшить зазоры, защита стен из тех же материалов и приемы, рекомендованные для установки печи (см.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I таблицу 1).

    Выбрать тип дымохода с учетом безопасности. Кладка дымохода приемлемо, но может быть дорогим и сложным в строительстве.Существующий дымоход камина можно использовать для дровяной печи. Самый простой тип дымохода, который можно добавить в дом, - это дымоход заводского изготовления. металлический дымоход (см. рисунок 3). При выборе заводского дымохода, выберите дымоход, который указан в списке (проверено независимым лаборатория).

    Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.

    Там три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Эти три типа: 1) с воздушным охлаждением дымоход термосифонный, 2) дымоход сплошной пакетной изоляцией и, 3) дымоход с воздушной изоляцией.

    Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и может вызвать проблемы при эксплуатации дровяной печи из-за прохлады температура поддерживается на внутренней поверхности подкладки, что ускоряют образование креозота и требуют более частой очистки.

    Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащие механические поддержка для безопасной установки.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Диаметр дымохода должны соответствовать рекомендациям производителя для обеспечения надлежащего емкость для плиты.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование печи (см. рисунок 4).

    наиболее желательное место для дымохода - в центре дом, в котором большая часть дымохода находится внутри здания. Вынося наружу минимальное количество дымохода, креозот проблемы сведены к минимуму.Дымоход, расположенный преимущественно на снаружи дома работает с более низкой температурой поверхности и имеет тенденцию к более частым отложениям креозота и требует больше периодического обслуживания. Для безопасной установки дымохода требуется расстояние от горючих материалов не менее 2 дюймов. Дымоход который выступает более чем на 4 фута над крышей, должен иметь какая-то механическая опора проводами, скобами и т.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I д., чтобы гарантировать, что он не будет поврежден сильным ветром.

    Если старый и давно не использовавшийся кладочный дымоход возвращен в строй для использования с дровяной печью, внимательно осмотрите ее, чтобы убедиться, что что все еще безопасно работать. Если на нем нет плитки облицовки, добавить дымоход из нержавеющей стали по всей длине дымоход.Проконсультируйтесь со строительным инспектором или пожарной службой. для осмотра такой установки.

    Один раз печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы ваш домовладелец политика будет охватывать установку дровяной печи.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Там несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:

    • установить 10-фунтовый огнетушитель ABC и детектор дыма в дом.
    • ознакомится жильцы дома с процедурами эвакуации при пожаре.Добавление дровяная печь в дом изменит маршруты эвакуации при пожаре и это должны хорошо понимать все обитатели.
    • Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедитесь, что все работает исправно и ознакомьтесь с его эксплуатационными и ремонтными характеристиками.
    • Чистый дымоход не реже одного раза в год.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Это чрезвычайно важно соблюдать все процедуры установки в этом информационном бюллетене при установке дровяной печи. Самая эффективная дровяная печь не сэкономит денег если конечный результат - пожар в доме.Поскольку дровяная печь потенциально опасное устройство, обращайтесь с ним уважительно и продемонстрировать надлежащее соблюдение процедур установки.

    Когда Выбрана и установлена ​​эффективная герметичная печь с исправный дымоход, эффективность и безопасность работы печи во многом зависит от мастерства оператора.Первое соображение в эффективной эксплуатации печи правильно подготавливает дрова для использования в печи. Тщательно просушите древесину на воздухе, чтобы обеспечьте влажность около 20 процентов, чтобы из дерева извлекается максимальное количество энергии.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    зеленый древесина плохо горит и количество доступной энергии в зеленом дереве на 60 процентов меньше энергии доступно в сухом дереве.Сезон зеленой древесины не менее шести месяцев. Защитите древесину от дождя или снега, накрыв крышкой. не впитывают влагу.

    Тип используемой древесины также влияет на работу печи. Регулировать плиту работа по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов с его более высокая плотность обеспечивает более продолжительный ожог.Используйте маленькие колотые дрова для розжига огня и быстрого разогрева, часто необходимы утром. Используйте более крупные круглые или разрезные части, когда печка регулярно обслуживается.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь - самый эффективный способ сжечь дерево. Добавляйте в печь небольшое количество дров и работайте с регуляторами тяги как минимум в полуоткрытом положении.Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки на на ночь, установите регуляторы тяги широко открытыми, чтобы первые 20 минут, чтобы развести горячий огонь и ограничить проект.

    Когда топить печь утром, проснувшись, открыть сквозняк широко открыть с небольшим горячим огнем, чтобы помочь рассеять креозот которые могли развиться в результате ночного ожога.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Сделайте каждый пытайтесь включить печь на небольшом огне, когда его регулярно посещают.

    использование датчика температуры дымохода помогает оценить работоспособность режим печки. Это устройство показывает температуру горения выходящие из печи газы. Установить в дымоход коннектор примерно в 3 футах от выхода из печи.Может быть полезное устройство, помогающее следить за работой печки и замедлить производство креозота.

    Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам. Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Незаменимый часть операционных процедур - знать, что делать в аварийная ситуация, вызванная возгоранием дымовой трубы. Дымоход возникает при возгорании скопления креозота в дымоходе и горит быстро и горячо. Развести огонь в дымоходе не сложно обнаружить. Это включает в себя пламя и искры, вырывающиеся из верх дымохода, рев, похожий на звук реактивного двигателя, дымовая труба раскалена докрасна и вибрация или пульсация дымоход.Обычно он длится недолго, но сильно горячий и может серьезно повредить дымоход а в некоторых случаях - серьезный ущерб дому.

    лучшая реакция на пожар в дымоходе - отключить кислород к плите, предупредить жильцов в доме, вызвать пожар отделении, и внимательно осмотрите дымоход, чердак и вне дома для пожара.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Когда в дымоходе горит погашенный, внимательно осмотрите дымоход на предмет повреждений. Осмотреть область вокруг дымохода для любых тлеющих пожаров, которые могло начаться из-за сильной жары, и перед использованием печь снова убедитесь, что ничего не повреждено, что могло бы поставить под угрозу безопасность дымохода. Пожар в дымоходе может быть Избегайте периодической чистки дымохода и избегайте чрезмерного горячие пожары (которые могут возникнуть при сжигании мусора, рождественской упаковке бумага и др.). Когда плита начинает светиться, обычно это результат чрезмерного увольнения. Это может повредить плиту и может вызвать пожар в дымоходе.

    Использование дровяной печи требует регулярного внимания с небольшим уходом процедуры - правильная чистка дымохода от креозота отложения и регулярный осмотр установки и обращения пепла.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I Креозот - неизбежный побочный продукт горения дерево. Периодически очищайте отложения, образовавшиеся на дымоходе стены, чтобы обеспечить хорошую производительность печи и уменьшить любые угрозы безопасности, создаваемые отложениями креозота. Чистые дымоходы не реже одного раза в год. Следуйте более конкретному правилу: очищайте дымоход всякий раз, когда есть 1/4 дюйма или более креозота скопление на стенах дымохода.Дымоходы можно прочистить домовладелец, используя жесткую проволочную щетку, предназначенную для этой цели, или профессиональным трубочистом. Чистка дымохода может быть сложной задачей из-за отложений креозота, которые выскоблил из дымохода. Позаботьтесь о том, чтобы пыль и креозот от заселения дома. Носите маску для лица, когда прочистить дымоход, чтобы избежать вдыхания частиц креозота.Схемы банных печей: Nothing found for Kak Sdelat Metallicheskuyu Pech Dlya Bani %23I

    Чек установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно проверить печную трубу, используемую в патрубке дымохода. Печь труба подвергается воздействию высоких температур и подвержена коррозии в время.Его необходимо периодически проверять и заменять, когда он похоже, разъедает сверх безопасных пределов.

    Утилизировать золы правильно. Вынести золу в негорючий контейнер например, металлическое ведро, и не оставляйте их в контакте с горючие поверхности. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она запросто может стать причиной катастрофического пожара в доме.Утилизируйте золу сразу после чистки печи, разложив это на клумбах, садах или компостных кучах.

    Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.

    Там три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) воздух охлаждаемый термосифонный дымоход, 2) сплошной изолированный дымоход и 3) дымоход с воздушной изоляцией.

    Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и могут создавать проблемы при эксплуатации дровяной печи из-за прохладная температура, поддерживаемая на внутренней стороне подкладки, который ускорит образование креозота и потребует больше частая уборка.

    Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащее механическая опора для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя чтобы обеспечить достаточную мощность для печи.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование плита (см. рисунок 4).

    наиболее желательное место для дымохода - в центре дом, в котором большая часть дымохода находится внутри здания. Выставив наружу минимальное количество дымохода, проблемы с креозотом сведены к минимуму.Дымоход расположен преимущественно снаружи дома работает с более прохладной поверхностью температуры и имеет тенденцию к более частому образованию отложений креозота и требует более периодического обслуживания. Безопасный монтаж дымохода требует минимального зазора не менее 2 дюймов от горючих материалов. Дымоход, который выступает более чем на 4 фута над крышей, должен иметь какую-то механическую опору проводами, скобами, и Т. Д., чтобы гарантировать, что он не будет поврежден сильным ветром.

    Если старый и давно не использовавшийся дымоход из каменной кладки возвращен в сервис для использования с дровяной печью, внимательно осмотрите его чтобы гарантировать безопасность эксплуатации. Если это не так выложить плитку, добавить дымоход из нержавеющей стали целиком длина дымохода.Проконсультируйтесь с инспектором по строительству или пожарная служба для проверки такой установки.

    Один раз печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы ваш домовладелец политика будет охватывать установку дровяной печи.

    Там несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:

    • установить 10-фунтовый огнетушитель ABC и детектор дыма дома.
    • ознакомится жильцы дома с процедурами эвакуации при пожаре. Добавление дровяная печь в дом изменит эвакуацию при пожаре маршруты, и они должны быть хорошо поняты всеми жителями.
    • Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедиться, что все работает исправно и ознакомиться своими эксплуатационными и техническими характеристиками.
    • Чистый дымоход не реже одного раза в год.

    Это чрезвычайно важно следить за всей установкой процедуры, описанные в этом информационном бюллетене, при установке дровяная печь. Самая действенная дровяная печь не собирается сэкономьте деньги, если в результате в доме возник пожар. С дровяная печь - потенциально опасное устройство, лечите это с уважением и показать надлежащее соблюдение установки процедуры.

    Эксплуатация

    Когда Выбрана и установлена ​​эффективная герметичная печь с правильный дымоход, экономичность и безопасность печи эксплуатация во многом зависит от навыков оператора. Первое, что нужно сделать для эффективной эксплуатации печи правильно подготавливает дрова для использования в печи.Тщательно высушите древесину на воздухе, чтобы обеспечить влажность около 20 процентов, чтобы извлечь максимальное количество энергии из дерева.

    зеленый древесина плохо горит и количество доступной энергии в зеленом дереве на 60 процентов меньше энергии доступно в сухом дереве. Сезон зеленой древесины не менее шести месяцев.Защитите древесину от дождя или снега, накрыв крышкой. не впитывают влагу.

    Тип используемой древесины также влияет на работу печи. Регулировать работа печи по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов с его более высокая плотность обеспечивает более продолжительный ожог.Использовать небольшие колотые дрова для розжига и быстрого разогрева, часто нужно утром. Используйте более крупные круглые или разрезные части при регулярном уходе за печкой.

    Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь - самый эффективный способ сжигать дрова.Добавляйте в печь небольшое количество дров за раз. и работайте с регуляторами тяги как минимум в полуоткрытом положении. Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки для ночного ожога, широко откройте регуляторы тяги в течение первых 20 минут, чтобы развести горячий огонь и ограничить проект.

    Когда топить печь утром, проснувшись, открыть проект широко открыт с небольшим горячим огнем, чтобы помочь рассеять креозот, который мог образоваться в результате ночного ожога. Сделайте все возможное, чтобы включить печь, используя небольшую горячую огонь всякий раз, когда он регулярно посещается.

    использование датчика температуры дымохода помогает оценить работоспособность режим печки.Это устройство показывает температуру горящие газы, выходящие из печи. Установить в дымоход разъем примерно в 3 футах от выхода из печи. Это может быть полезным устройством для контроля за работой печи и замедлить производство креозота.

    Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам.Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.

    Ан важная часть операционных процедур - знать, что делать в аварийной ситуации из-за пожара в дымоходе.Возгорание дымохода возникает при скоплении креозота в дымоходе. воспламеняется и горит быстро и горячо. Огонь в дымоходе обнаружить не сложно. Это включает в себя стрельбу пламенем и искрами из дымохода раздался рев, похожий на реактивный двигатель, дымоход раскаленный докрасна и вибрация или пульсация дымохода. Обычно он имеет короткий длительность, но очень жарко и может серьезное повреждение дымохода и, в некоторых случаях, крайнее повреждение дома.

    лучшая реакция на пожар в дымоходе - отключить кислород к плите, предупредить жильцов в доме, вызвать пожар отделении и внимательно осмотрите дымоход, чердак и вне дома для пожара. Когда дымоход пожар потушен, внимательно осмотрите дымоход на предмет повреждать.Осмотрите область вокруг дымохода на предмет тления. пожары, которые могли возникнуть из-за сильной жары, и перед повторным использованием печи убедитесь, что ничего не повреждено это поставит под угрозу безопасность дымохода. Дымоход пожара можно избежать с помощью периодической чистки дымохода и очень горячие возгорания (которые могут возникнуть при сжигании мусора, Новогодняя оберточная бумага и др.). Когда плита начинает свечение, обычно это результат перегорания. Этот может повредить печь и вызвать дымоход Огонь.

    Техническое обслуживание

    Использование дровяной печи требует регулярного внимания с небольшим уходом процедуры - правильная чистка дымохода от креозота отложений, а также регулярный осмотр установки и обращение с золой.Креозот - неизбежный побочный продукт горящей древесины. Периодически очищайте образовавшиеся отложения на стенах дымохода для обеспечения хорошей работы печи и уменьшить любую угрозу безопасности, создаваемую креозотовыми отложениями. Очищайте дымоходы не реже одного раза в год. Более конкретное правило следовать - чистить дымоход всякий раз, когда есть 1/4 скопление креозота на стенках дымохода на дюйм или более.Дымоходы может чистить домовладелец жесткой проволочной щеткой предназначенные для этой цели, или профессиональным трубочистом. Очистка дымохода может быть неприятной задачей из-за креозота отложения, которые выскребли из дымохода. Заботиться для предотвращения оседания в доме пыли и креозота. При чистке дымохода надевайте маску, чтобы не вдыхать частицы креозота.

    Чек установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно проверить печную трубу, используемую в патрубке дымохода. Труба печи подвергается воздействию высоких температур и подвержена коррозии. во время.Его необходимо периодически проверять и заменять при похоже, что она разъедает сверх безопасных пределов.

    Утилизировать золы правильно. Вынести золу в негорючий контейнер например, металлическое ведро, и не оставляйте их в контакте с горючими поверхностями. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она легко может стать причиной разрушения дома Огонь.Утилизируйте золу сразу после чистки печи. разложив его на клумбах, садах или компостных кучах.

    Сервис в действии 10.614, Кооперативное расширение, Колорадо Государственный университет. Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторское право 1993. За дополнительной информацией обращайтесь в свой округ. Кооперативное расширение офиса.

    Специалист по расширению кооперации в Университете штата Колорадо и младший научный сотрудник, сельскохозяйственное и химическое машиностроение.

    Стол 2. Защита пола для печных установок.
    Высота днища печи от пола Защита необходимо
    18 дюймы и более 24 толщина слоя листового металла
    6 до 18 дюймов 24 толщина слоя листового металла над слоем негорючего материала толщиной 1/4 дюйма доска
    6 дюймы или меньше 4 дюймов полой кладки, уложенной для обеспечения циркуляции воздуха через слой кладки, покрытый листом толщиной 24 листовой металл
    Размер защиты:
    18 дюймов с любой стороны с отверстием для топки (дверца)
    12 дюймов со всех сторон без отверстий

    Публикация №: 10.614


    Сервис in Action 10.614, Cooperative Extension, штат Колорадо Университет.Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторские права 1993. За дополнительной информацией обращайтесь в кооператив вашего округа. Дополнительный офис.

    Колорадо Государственный университет, специалист по расширению кооперации и исследования юрист, сельскохозяйственное и химическое машиностроение.

    Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH.Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

    Строительство сауны из бордовой кладки - Сделай сам

    Хотя идея электрической сауны, особенно электрической сауны из красного дерева, заставляет меня съеживаться сегодня по экологическим причинам, в 16 лет я не знал ничего лучше. Американцы считали, что сауной можно нормально пользоваться только в абсолютно сухой атмосфере. Идея заключалась в том, что высокие температуры можно переносить только при низкой влажности - миф, который, к сожалению, все еще принимается многими американцами и пропагандируется в слишком многих отелях.Сауна, как меня с самого начала учили, была задумана как сухая, за исключением влаги, производимой собственными потовыми железами.

    Моя первая подсказка о том, что я ошиблась, пришла через три года в отеле в Исландии, где температура в сауне была невероятной - 220 градусов по Фаренгейту (вода закипает до 212 градусов по Фаренгейту), а исландцы время от времени поливали воду водой. горячие базальтовые камни, покрывающие камень, создавая таким образом невысокий (произносится «медленный-лу») «священный пар», столь важный для настоящей сауны.Я знал, что у этой сауны скандинавское или норвежское происхождение, поэтому я решил, что исландский опыт намного ближе к истокам сауны, чем то, что я знал в Массачусетсе. В Исландии я узнал, что сауна - настоящая финская версия сауны - это не просто пот в сухой комнате. Сауна - это опыт контрастов, влажного и сухого, сильного тепла и холода. Через несколько минут при 220 градусах по Фаренгейту некоторые из купающихся опускались в бассейн с водой 45 градусов по Фаренгейту, предельный контраст температуры и влажности.Хотя сауна развивалась на протяжении последнего тысячелетия (особенно полезным нововведением было появление дымохода в 19 веке), основные характеристики, которые мы ищем в хорошей сауне, остались прежними.

    Хорошую сауну перед использованием "приправляют" несколькими часами высокой температуры. Хотя существуют электрические, а иногда и газовые печи для сауны, даже в Финляндии старожилы скажут вам, что единственная настоящая сауна - дровяная. Финны ценят фоновый аромат дерева и дыма, хотя настоящего дыма в топке не остается.Есть и практический смысл в сауне на дровах. В Финляндии большинство деревенских саун находятся на некотором расстоянии от дома, где нет легкого доступа к электрическим проводам или газовым линиям.

    Много веков назад оригинальные сауны были укрытыми от земли или были построены из бревен, причем оба стиля обладали большой тепловой массой для поглощения и хранения тепла. За последние 20 лет мы с женой Яки нашли альтернативу горизонтальному бревенчатому строительству: кладку из дров. В моей статье в мае 1995 года «MOTHER EARTH NEWS» («Дом Роба Роя из Земляного дерева») рассказывается, как мы построили круглый двухэтажный защищенный от земли дом из брусчатой ​​кладки, который также служит главным зданием кампуса в нашей школе Earthwood Building School.

    Преимущества "5-E", которые делают каменную кладку из дровяной древесины идеальной для строительства дома, также делают ее идеальной для строительства сауны из кирпичной кладки: 1) простота конструкции, 2) экономичность, 3) эстетика, 4) экологическая гармония и 5) энергия. эффективность.

    Что касается сауны, то последнее из этих преимуществ 5-E особенно убедительно. Деревянная кладка имеет идеальные энергетические характеристики для сауны - отличная изоляция в сочетании с исключительной тепловой массой. Эта комбинация означает, что потери тепла через стены сауны сведены к минимуму, в то время как короткие «концы бревен», а также внутренний стык раствора, действуют как тепловая масса, если их размещать на правильной (внутренней) стороне изоляции.После того, как сауна заправлена, огонь может погаснуть, и ткань здания будет поддерживать внутреннюю температуру на уровне от 150 до 180 градусов по Фаренгейту. За годы и через различные крайности я узнал, что это нормальный и предпочтительный диапазон температур, который предпочитают специалисты по сауне. Регулируются размеры топки сауны, а также возраст купальщиц, потому что большие сауны могут быть горячее маленьких. Дети и пожилые люди обычно посещают сауну при более низкой температуре, чем другие люди.В нашей круглой сауне из земляного дерева, описанной здесь, мы приправляем печь примерно на три часа зимой и два часа летом.

    Круглая форма дровяной сауны имеет два преимущества: практичное и интуитивно понятное. Практическое преимущество заключается в том, что круглая форма охватывает наибольшее пространство на единицу периметра. Этот факт геометрии означает, что когда вы добавляете вертикальное измерение, создавая цилиндр, вы заключаете максимальный объем на квадратный фут боковых стен (по крайней мере, вертикальных боковых стен).

    Интуитивное преимущество - это ощущение тепла и комфорта, которое возникает внутри небольшого круглого здания. Многие из наших посетителей сауны описывают, что испытывают чувство защищенности, похожее на утробу или гнездо.

    Хорошо, мое путешествие в историю и знания завершено, по крайней мере, для этой статьи. Сауна Earthwood - лучшее, что я когда-либо испытал, и она такая, какой она должна быть. Сауна, которую вы построите, дорогой читатель, тоже будет лучшей из тех, что вы когда-либо испытывали. Теперь мне нужно рассказать, как это делается.

    Фонд для саун из кордового дерева

    Кладка из брусчатки, как и любую деревянную стеновую систему, не должна касаться земли. Мне нравится хороший прочный фундамент из кирпича, который простирается как минимум на 4 дюйма. Хотя камень может быть использован для фундамента - если у вас есть камни и время - наш фундамент для сауны из земляного дерева - бетонный, сформированный из 8-дюймовых полос из 1-дюймового пенополистирола Dow, хорошо размещенных с 2 на 4 колья по периметру, чтобы предотвратить бетонный «взрыв». Для стен из брусчатки толщиной 8 дюймов, рекомендованных для этого здания диаметром 10 футов, достаточно поперечного сечения фундамента шириной 12 дюймов и глубиной 8 дюймов.Чтобы не копать опоры на уровне морозного удара (4 дюйма в нашем районе!), Соскребите органический материал к краю участка и привезите самосвал с хорошим крупным песком. Это используется для создания «площадки», на которой будут плавать ваши круглые опоры. Я называю это плавающей кольцевой балкой. Если песчаная подушечка сливает воду из сауны в точку понижения, то под опорой или плитой не будет скапливаться вода. Нет воды - нет замерзания; отсутствие замерзания означает отсутствие морозного пучения. . . или сопутствующее структурное повреждение.Не верьте мне на слово: это тоже была любимая система фонда Фрэнка Ллойда Райта. Это дешево и просто. А в сельской местности плавающая плита становится общепринятой стратегией выбора фундамента для гаражей, хозяйственных построек и даже домов. На этом этапе не заливайте пол, а только опоры.

    Строительство кладки из бордовой древесины

    За прошедшие годы MOTHER опубликовала несколько статей о кладке из бревен, но новым читателям поможет мое стандартное определение: кладка из бревенчатой ​​древесины - это строительная техника, при которой стены возводятся из коротких бревен (называемых концами бревен), уложенных поперек стена, как сложены дрова.Стены обладают исключительными тепловыми характеристиками за счет торцов бревен (которые имеют ценность и как изоляцию, и как массу) и специальной матрицы раствора, которая представляет собой изолированное пространство между двумя отдельными стыками раствора, одним на внутренней стороне стены и одним на внешней стороне стены.

    Список лучших пород дерева для дровяной сауны включает белый кедр, белую или красную сосну, ель, тополь или тополь (дрожащую осину) и другие легкие и воздушные породы дерева. Перед использованием эту древесину необходимо окорить, отрезать до нужной длины и просушить в течение года на открытом воздухе отдельными крытыми рядами.Следует избегать ароматного красного кедра (невыносимый запах при высоких температурах), очень твердой древесины, такой как бальзамическая пихта, и плотных твердых пород, таких как дуб, бук, клен, вяз и вишня. Эти бревна значительно усадятся, даже если вы будете сушить их в течение длительного времени, и если вы сделаете слишком сухие концы бревен, существует опасность повреждения конструкции из-за набухания.

    Хорошая строительная смесь для саун из дровяной древесины состоит из 9 частей песка, 3 частей пропитанных опилок, 2 частей портландцемента типа I и 1 части извести.Песок должен быть чистым, вымытым мелким песком, например, кладочным песком. Опилки должны быть опилками хвойных пород с лесопилки, которые были пропущены через полудюймовый экран и вымочены в емкости с открытым верхом, по крайней мере, на ночь. Опилки замедляют схватывание раствора, значительно уменьшая образование трещин в результате усадки раствора между концами бревен. Используемая известь - это известь типа S, гашеная или строительная известь (у нее много названий). Не используйте сельскохозяйственную известь.


    Всегда надевайте резиновые перчатки при смешивании и работе с раствором.Цемент и известь могут вызвать неприятные дыры от цемента на дюйм в вашей коже, которые заживают бесконечно. С помощью обычной садовой мотыги смешайте ингредиенты в тачке в сухом виде, пока партия не станет однородного цвета. Затем добавьте воды и перемешайте мотыгой. Продолжайте добавлять воду, пока раствор не пройдет испытание «снежным комом». Когда вы бросаете "снежный ком" из строительного раствора на три фута в воздух, вы должны быть в состоянии поймать его, не допуская "пролета"! в твоих руках в перчатках. И он не должен рассыпаться. Только с раствором нужной консистенции можно жонглировать двумя или тремя снежками.

    Построить стену из бревна очень просто. Просто следуйте мантре: грязь, дерево, опилки. Во-первых, с помощью резиновых перчаток (мастерок просто замедляет работу) поместите матрицу из двойного раствора на фундамент. Стена толщиной 8 дюймов хороша для сауны, поэтому стыки раствора (грязи) должны быть около 2 1/2 дюймов шириной и около 1 дюйма толщиной. Затем полость 2 1/2 дюйма между внутренним и внешним стыками раствора заполняется изоляцией; Лучшее, что я нашел, - это смесь опилок и извести в соотношении примерно 11: 1.Утеплитель заливается в полость небольшим ведром с носиком или консервной банкой. Не пропускайте этот шаг! «Мертвое воздушное пространство» просто не помогает; сауна не будет работать хорошо, если вообще будет. Наконец, установите конец бревна на место, простираясь от внутреннего до внешнего швов раствора. Поместите конец бревна в грязь легкими вибрирующими движениями, создав то, что я называю «присасывающим слоем».

    Вы, возможно, заметили, что я потребовал 2 1/2 дюйма грязевого стыка, 2 1/2 дюйма изоляционного слоя из опилок и еще 21/2 дюйма грязевого стыка, или всего 7 1/2 дюймов.Но концы бревен имеют длину 8 дюймов. Остальные 1/2 дюйма делятся поровну между углубленным внутренним и внешним швом из раствора, что дополнительно уточняется в процессе наведения.

    Указание - иногда его называют наведением или затиркой - это очень важный шаг, и его не следует упускать из виду. С помощью ножа из нержавеющей стали, у которого последний дюйм лезвия был изогнут под небольшим углом (скажем, 10 градусов), сильно надавите на раствор, чтобы сгладить грязь. Это позволяет достичь четырех целей: 1) Придает стене красивый вид.2) Разглаживает стену, создавая водоотталкивающую вместо водопоглощающей поверхности. 3) Увеличивает трение между грязью и деревом, делая стену более прочной. 4) Углубление на 1/4 дюйма обеспечивает пространство, в котором можно произвести ремонт в случае усадки древесины или раствора. Log Jam® или Perma Chink®) оба продукта для гибкой колки бревен являются подходящими уплотнениями для этой цели, но лучше всего их наносить, если углубленный растворный шов глубиной 1/4 дюйма направляет выравнивающую щетку между концами бревен.

    Вот и все: грязь, опилки, концы бревен, заострения. Следуйте этому порядку, и стена практически построится сама собой. Бревна могут быть разделены или оставлены круглыми, и любого размера от 2 дюймов до 10 дюймов в диаметре. Старайтесь выбирать концы бревен так, чтобы вокруг них оставался постоянный шов толщиной 1 дюйм для облегчения наведения.

    Не позволяйте бревнам касаться друг друга. Более подробное обсуждение кладки из бордовой древесины можно найти в моей книге « Complete Book of Cordwood Masonry Housebuilding» (Sterling, 1992), The Sauna (Chelsea Green, 1996) или в моем видео « Basic Cordwood Masonry Techniques». Все доступны на книжной полке МАТЕРИ.

    Двери, окна и стропила для сауны из брусчатки

    Дверная коробка сауны устанавливается в первую очередь до начала работы с дровами, чтобы кладку можно было положить на каркас. Используйте тяжелый каркасный инвентарь, например пиломатериалы 4 на 8 с местной лесопилки. Заранее сделайте оконные рамы, чтобы они соответствовали вашим окнам, которые могут быть фиксированными (неоткрывающимися) тепловыми панелями. За эти годы мне удалось найти эти окна в подсобных помещениях производителей стеклопакетов.Часто я могу купить небольшие тепловые панели за 10 долларов или меньше. Для небольшой круглой сауны ширина окна не должна превышать 18 дюймов. Высота более гибкая. Наши два маленьких окошка имеют площадь 18 дюймов и вполне подходят. Мы также устанавливаем в дверь оконное стекло размером 12 на 24 дюйма, чтобы дневной свет был хорош. Одна 12-вольтовая, 15-ваттная лампа накаливания обеспечивает много света в ночное время в небольшой печной комнате (8 футов (8 дюймов) с внутренним диаметром). (Земляная древесина отключена от сети.)

    Хотя хорошие двери для сауны имеются в продаже, я всегда делаю свои собственные из соображений экономии.Я закладываю 2 дюйма изоляционного материала из экструдированного полистирола между слоями обшивки поочередно. Обшивка и пенополистирол обрамляются 2х6. Для сауны из земляного дерева я использовал материал каркаса 2 на 4 и выбрал окно шириной 12 дюймов. Дверное окно необязательно, особенно если у вас есть другой источник естественного света.

    Одним из наиболее важных (и зачастую игнорируемых) компонентов сауны является вентиляция. Если дровяной обогреватель находится с вами в топке, для его горения потребуется воздух - ценный воздух, ваш воздух.Таким образом, вы захотите включить прямой выход наружу для подачи воздуха для горения в топку. Это может быть просто дымоход диаметром 6 дюймов, вбитый в стену, как бревно. Установите его на уровне пола как можно ближе к воздухозаборнику печи. Также должны быть включены другие варианты вентиляции. Один из приемов - оставить зазор в 2,5 см внизу двери. Другой вариант - установить в стене пару керамических «наперстков» диаметром 8 дюймов вместо концов бревен.Эти наперстки можно купить в кладовых, где они продаются для строительства дымоходов. Конец бревна примерно того же диаметра, что и наперсток, можно вставлять или снимать, чтобы при необходимости пропускать воздух. Маленькая деревянная ручка облегчает снятие.

    Установите два таких вентиляционных отверстия на противоположных сторонах печного помещения, одно на фут выше другого. Разница в температуре воздуха в сауне составляет около 1 F на дюйм высоты, поэтому разница в 12 градусов способствует движению воздуха. Температура воздуха немного падает, когда вентиляционные отверстия открыты, но вскоре восстанавливается, когда они закрываются, благодаря теплу, сохраняемому в стенах из дровяной древесины.Это как в кирпичной печи. Между прочим, из-за температурного расслоения в топке полки для сауны лучше размещать на разной высоте, чтобы люди могли выбирать желаемую температуру. Например, занимая нижнюю скамейку, дети могут разделить сауну с родителями.

    Но вернемся к структуре. В сауне из земляного дерева мы закончили верхнюю часть стены из бревна 16 деревянными пластинами длиной 22 дюйма каждая, сделанными из заготовки 2 на 8. Восемь из этих пластин служат опорами для радиальной стропильной системы, состоящей из сосновых брусов 4 на 8.Каждая вторая плита, поддерживающая стропила, установлена ​​на 1/2 дюйма башни по сравнению с предыдущей, устанавливая положительный уклон для дренажа с запада на восток.

    Один из бревен, восточно-западный, проходит через все здание. Шесть более коротких стропил соединяются в центре и прикрепляются к основным стропилам с помощью стальных пластин толщиной 1/4 дюйма, выше и ниже пересечения, и восьми частей стержня с резьбой 1/2 дюйма, связывающих металлические пластины и стропила вместе в центре. центр.На фото и иллюстрации выше показано, как «заснеженные» пространства, зазоры между стропилами, заполняются фрезерованными кедровыми бревнами толщиной 6 дюймов и раствором. Обычная кладка из дров в этом месте также подойдет.

    Наша потолочная крыша сделана из еловых шпунтовых планок размером 2 на 6, но подойдет любая обшивка 2 на 6 (или даже фанера 3/4 дюйма). Единственное предостережение - избегать очень смолистого материала, так как смола будет вытекать из дерева при температуре 200 градусов по Фаренгейту или выше, иногда достигаемой на уровне потолка.

    Земляная крыша

    Хотя земляная крыша не является абсолютно необходимой, она эстетична, долговечна и является традицией сауны в Финляндии. Наши кровельные слои над обшивкой: 1) Гидроизоляционная мембрана. Мы используем гидроизоляционную мембрану Bituthene® 4000 производства W.R. Grace. Установка проста: просто снимите бумажную подложку с рулонов шириной 36 дюймов и прижмите ее к деревянной платформе. Подробные инструкции указаны на упаковке. 2) Один дюйм изоляционного материала из пенополистирола Dow или эквивалентного экструдированного полистирола.3) Слой 6-миллиметрового черного полиэтилена, основа важнейшего дренажного слоя. 4) Два дюйма щебня №2, дренажный слой. 5) Слой рыхлого сена или соломы, который защищает дренажный слой от почвы сверху. 6) Восемь дюймов земли, засаженной травой, или дерна, срезанного с поля. Построенная таким образом крыша должна прослужить 100 лет или вечно, в зависимости от того, что наступит раньше.

    Плита и дымоход

    Наша печь самодельная из листовой стали толщиной 1/4 дюйма, но для ее конструкции потребовалось бы отдельное изделие.Вы можете приспособить существующие стальные печи к сауне. Главное - найти творческий и безопасный способ прикрепить кирпичи или непористые камни к разным сторонам. Верх и три стороны нашей печи покрыты 320 фунтами плотных кирпичей, которые хранят огромное количество тепла. Мы поливаем эти горячие кирпичи водой, чтобы образовался пар. Камни размером софтбол даже более аутентичны, чем кирпичи, но их не так легко повесить. Плотный известняк, ловушка или базальт - все это хорошие камни для сауны. Избегайте мягких песчаников или любых трещин, которые впитают воду и разорвутся вместе с паром, возможно, сильно.

    Хорошая линия печей для сауны по разумной цене произведена компанией Bruce Manufacturing (Брюс Кроссинг, Миннесота). Изготавливают модели на электричестве, газе и дровах. Одну из их моделей, работающих на дровах, можно запустить снаружи печи, что поддерживает чистоту в помещении и предотвращает отток кислорода из внутреннего воздуха. В моей книге, The Sauna, перечислены как минимум дюжина других производителей и дан подробный отчет о том, как мы сделали нашу печь.

    Для дымохода используйте дымоход типа A, например, металлический дымоход с тройными стенками или, как мне больше всего нравится, дымоход Metalbestos®, который выполнен из нержавеющей стали внутри и снаружи с одним дюймом неасбестовой изоляции между ними.Эти системы типа А дороги, но безопасны и просты в установке. Самодельные дымоходы зачастую небезопасны, а некоторые из них просто пугающие.

    План этажа сауны из кордовой древесины

    Описанная здесь круглая сауна идеально подходит для четырех человек. Скамейки представляют собой гладкие доски из тополя 2 на 6, поддерживаемые снизу вертикальными стойками 2 на 4 и 2 на 4 ригеля. Опоры скамейки можно вкручивать прямо в концы бревен.

    Я попытался честно и точно рассказать о нашей круглой сауне, это лучшая сауна, в которой я когда-либо был.Ваш будет другим, возможно, немного больше или меньше; может быть, у него не будет земляной крыши, может быть. Независимо от того. Ваша сауна тоже будет лучшей. Так оно и должно быть. Никакая искусственно изготовленная сауна не может сравниться с любовью, которую вы вложили в свою собственную. А стоимость? Строительные материалы обойдутся вам примерно в 400-700 долларов, в зависимости от ваших навыков закупок. К этой цифре добавьте печь и дымовую трубу, которые могут стоить еще от 500 до 1000 долларов, в зависимости от того, новая у вас плита или бывшая в употреблении, и от того, какую сделку вы можете заключить с вашей дымовой трубой.Подсказка: некоторые дилеры продают немного помятый, но совершенно безопасный Metalbestos® со значительной скидкой.

    В случае сауны из дровяной кладки необходимо одно слово предостережения. Подождите неделю или две после укладки последнего бревна, прежде чем разжигать сауну до полной температуры. Преждевременный выстрел может повредить миномет. Помните, что замоченные опилки были добавлены в смесь, чтобы замедлить схватывание раствора. Дайте время застыть.

    Хотя финская традиция сауны, кратко описанная выше, - отличное место для начала, вы скоро доработаете свои собственные схемы использования в соответствии со своими потребностями, прихотями, климатом и самим зданием.Счастливого потоотделения!

    Полную информацию о кладке из кордовой древесины можно найти в обучающем видео Основные методы кладки из кордового дерева и в книгах Роба Полная книга о строительстве дома кладки из кордового дерева и Сауна. Земляные крыши обсуждаются в «Полная книга подземных домов: как построить недорогой дом» (Sterling, X974). Все доступны на книжной полке МАТЕРИ.

    Роб Рой - директор школы Earthwood Building School, West Chazy, NY.

    Компания по производству A&L

    Мы производим ILO Radiant Электрические каменки - только каменки, но у нас есть много информации, которая поможет вам построить собственную сауну.

    Какие из наших страниц будут ты хочешь увидеть первым?
    МОТ

    ILO - это место, где вы узнаете все о МОТ. и что отличает ее от других электрических каменок.
    Создайте свою сауну Имеются схемы, инструкции и полезные советы.Конечно, если вам нужна дополнительная помощь, просто спросите нас!
    Где сауна? От где вы найдете история сауны.
    The Sauna Experience где вы найдете из всего, что сауна может сделать для вас! Плюс несколько милых маленьких парней в ванне!
    FAQ по сауне где вы найти ответы на некоторые из ваших часто задаваемых вопросов.
    Чтобы помочь вам построить собственную сауну, мы также производим The Mighty MiteR рабочая станция.Также есть таблица мы производим, которые могут сочетаться с вашим Mighty MiteR или могут стоять самостоятельно, чтобы вы могли легко собираемый отдельно стоящий стол, который можно хранить в очень небольшом пространстве.

    ILO по-фински означает "восторг" или "радость" .
    Электрокаменка для сауны ILO ™ спроектированы и произведены на Верхнем полуострове озера Верхнее, где большая часть население финское.Финны знают, что делает сауну хорошей. Традиционный баня STEAM баня - привезены из Финляндии первыми иммигрантами. ILO продается здесь обслуживается изо дня в день и работает идеально, без сбоев, как это уже тридцать лет. Здесь модель ILO превосходит любую другую сауну. обогреватель.
    Мы производим семь моделей для любых применений, жилых или коммерческий. Мы стараемся подбирать размеры наших каменок, чтобы обеспечить оптимальную производительность, чтобы ваша сауна была готова примерно через полчаса.
    Для получения более подробной информации о МОТ перейдите на страницу МОТ - щелкните здесь

    Профиль компании


    Производство A&L теперь в своем 35 -й год, с приходом в бизнес третьего поколения семьи. Хотя наши цены могут быть ниже, чем у большинства наших конкурентов, мы всегда стремились построить не наименее дорогая, но самая лучшая каменка для сауны - МОТ .Теперь у нас есть довольные клиенты, возвращающиеся для замены нагревателя после 25 и более лет безотказной эксплуатации.
    Наш бизнес всегда был ориентирован на домашнего помощника, а Вы могли заметить, мы не производим сауны. Мы чувствуем, что любой с разумные навыки и небольшая помощь в случае необходимости помогут построить отличную сауну за примерно от 300 до 400 долларов на материалы.
    Мы начали производство Mighty MiteR так, чтобы домашнему мастеру было легче построить сауну.
    Просматривая страницы конкурентов, вы найдете эту полную сауну. комплекты комнат могут стоить от 3000 до 6000 долларов в зависимости от того, насколько тщательно вы хотите получать. Если вы чувствуете, что можете построить шкаф, вы можете легко построить сауну, равную или превосходят любой из этих готовых комплектов.
    Таблица , которую мы производство начиналось как стол, который можно было прикрепить к Mighty MiteR, чтобы сделать его проще складывать куски дерева или все, что вы режете. Но стало так популярным, что мы сделали его отдельно стоящим столом, который можно использовать для чего угодно и где угодно. Он отлично подходит для дисплеев, барбекю на заднем дворе, встреч или в любое время, когда вам нужно быстро, простой в сборке, легко хранимый стол.

    Контактная информация

    С нами можно связаться пн-сб. 8: 00–20: 00 EST по телефону, факс и электронная почта. Вы также можете написать. В любом случае, мы будем рады услышал от тебя.

    Мы приветствуем ваши комментарии на нашем веб-сайте. Мы новички в сети страниц, и мы ценим ваши отзывы. Как вы, наверное, заметили, мы создали собственную сеть сайт.Многие более опытны в создании веб-страниц, но никто из них не знал что-нибудь о саунах.

    Телефон :
    1-906-482-6604 1-800-41-САУНА
    ФАКС :
    1-800-417-2862 1-906-482-6604
    Почтовый адрес :
    A&L Fabricating Co.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
