Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.
В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.
Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.
Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.
Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.
перепад высот в комнате — не более 5 мм.
Более подробную информацию по каждому слою можно узнать на данном ресурсе.
Визуальная схема размещения элементов, — конструкция, последовательность укладки:
Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

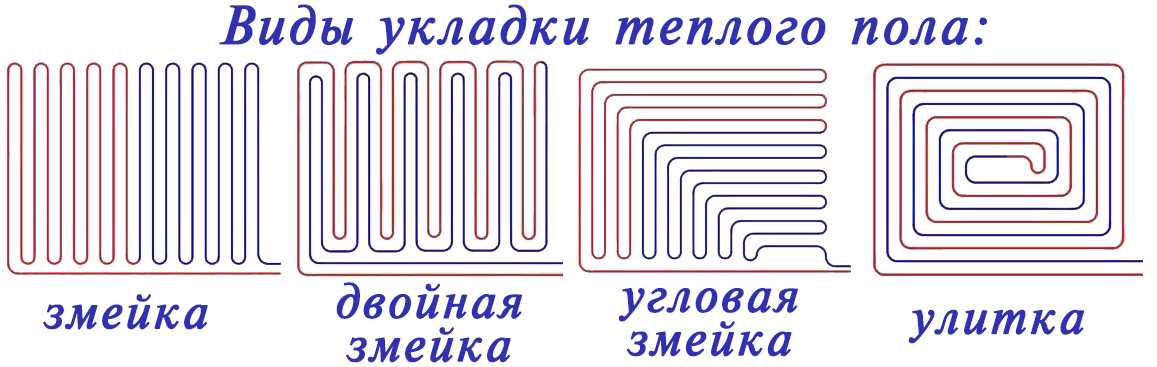

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.
Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.
Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.
Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».
Подробней о выборе насосов теплого пола
Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить
Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.
Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.
Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры
Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.
Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов
Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.
Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.
Монтажная схема водяного теплого пола выглядит следующим образом:
Необходимо уделить внимание средствам защиты. На схеме указаны:
Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.
Работу смесительного узла и коллектора разберем отдельно.
Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.
Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).
На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.
Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.
Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.
Подробней об устройстве коллектора теплого пола
Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.
Содержание:
Схема подключения теплого пола к электрической сети
Подключение пола с подогревом через терморегулятор
Расчет нужного количества регуляторов температуры
Схема подключения обычного теплого водяного пола
Схема подключения нагреваемого водяного пола к индивидуальной системе отопления
Схема монтажа раздельных контуров с водяным теплоносителем
Применение комбинированной схемы подключения нагреваемого пола
Смонтировать теплый пол в жилом помещении можно, применив для этого электрический или водяной нагреватель.
В электрическом подогреваемом полу применяется электрический нагревательный элемент, работой которого управляет терморегулятор (детальнее: «Управление электрическим теплым полом – варианты и способы»).
На сегодня имеется два основных вида терморегуляторов:
Все они предназначены для контроля мощности различных конструкций нагревательных элементов, таких как:
Нагревающий кабель.
Это специальный кабель с жилой, имеющей большое сопротивление, покрытой надежной, термостойкой изоляцией. Этот кабель нагревается, если по нему пропустить электрический ток.
Тепловой мат. Основу такой конструкции составляет нагревательный кабель, закрепленный на теплоизоляционной основе с определенным шагом.
Полупроводниковый нагревающий элемент. Под действием электрического тока, полупроводниковый материал, размещенный на специальной пленке, излучает инфракрасные лучи. Толщина пленки с полупроводниковым элементом не превышает 0,5 мм.
В паспорте любого терморегулятора можно найти информацию о том, как подключить теплый пол к терморегулятору. Схема подключения теплого пола к сети имеется также на корпусе приобретенного терморегулятора. Поэтому, установку и подключение терморегулятора можно осуществить самостоятельно, без привлечения посторонних мастеров так же как и монтаж самих обогреваемых полов.
Монтаж прибора можно осуществить посредством подключения его к проводке или подключить через обычную электрическую розетку.
Схему простого подключения прибора можно увидеть ниже на рисунке.
Одно из условий нормальной работы теплого пола – это монтаж его через отдельный автоматический выключатель, рассчитанный на определенную нагрузку. Это даст возможность отключать обогреваемый пол от сети без отключения других приборов, например на летний период.
На рисунке ниже показана схема подключения, учитывающая это требование.
Теплый пол можно подключить самому, но лучше подключение теплого электрического пола поручить соответствующей организации, тогда будет распространяться гарантия на материал и на работу, что очень важно, так как будет с кого спросить.
Многих интересует, как соединить теплый пол, если имеется несколько комнат, нуждающихся в обогреве.
В таких случаях целесообразно установить терморегуляторы для каждой комнаты отдельно. Такое распределение позволит уменьшить нагрузку на электропровода. Это достигается тем, что каждое помещение может иметь свой режим работы. Читайте также: «Как сделать подключение теплого пола к терморегулятору – регулировка электрического подогрева пола».
Например, если это жилое помещение, то полы могут работать в ночное время, а если это санузел, то только на период пользования. Это легко сделать, если установить электронные терморегуляторы, у которых имеется функция программирования.
Теплые водяные полы имеют совсем другой принцип работы, поскольку работают на жидком теплоносителе. В данном случае можно использовать один из способов монтажа теплого пола – это подключение теплого водяного пола к магистральной трубе отопления. К сожалению, этот способ не приветствуется в ЖКХ и может привести к серьезным теплопотерям, что может послужить причиной поступления жалоб на недостаточное тепло.
Несмотря на это, многих интересует, как правильно подключить теплый пол к магистральной трубе без ущерба для своих соседей. Такая схема существует и сводится к тому, что теплый пол подключается в местах, где система отопления переходит на обратный поток. В таком случае, подогреваемые полы не будут излишне горячими.
Недостаток такой схемы очевиден и характеризуется тем, что нет возможности регулирования температуры подогрева. Температура полов будет зависеть от температуры основной системы отопления.
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

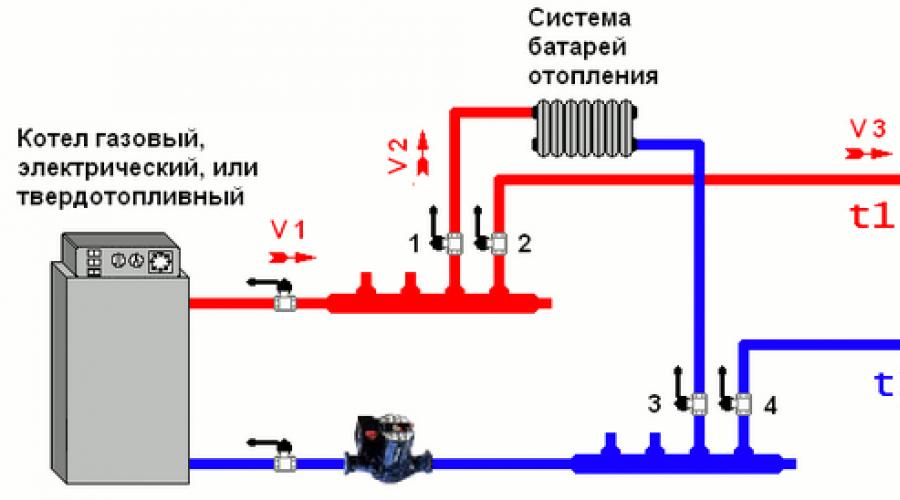

Подключение теплого водяного пола к собственной системе водяного отопления практикуется повсеместно, так как этот процесс не имеет никаких проблем, но он ограничен областью применения.
Подобные схемы можно применять только в частном секторе.
Ниже на рисунке, можно ознакомиться со схемой установки нагреваемого водяного пола.
На схеме можно выделить такие составляющие конструкции:
Его задача – это управление клапанами раздельных нагревательных контуров.Как подключить теплый пол к системе отопления, можно узнать, посмотрев соответствующее видео.
Подключение теплого пола к системе отопления может быть осуществлено с помощью гидравлического разделителя, тем более, если точек подключения несколько. Разделитель состоит из специальной емкости, в которой накапливается теплоноситель.
Основным элементом, обеспечивающим нормальную работу пола с подогревом, является водяной коллектор. К этому прибору подводятся все контуры отопления, при этом, водяной коллектор позволяет регулировать давление и температуру энергоносителя раздельно по каждому контуру.
В процессе составления схемы пола с подогревом, важно учитывать места, где будут проходить отопительные трубы. В точках, где находится бытовая техника и мебель таких труб не должно быть.

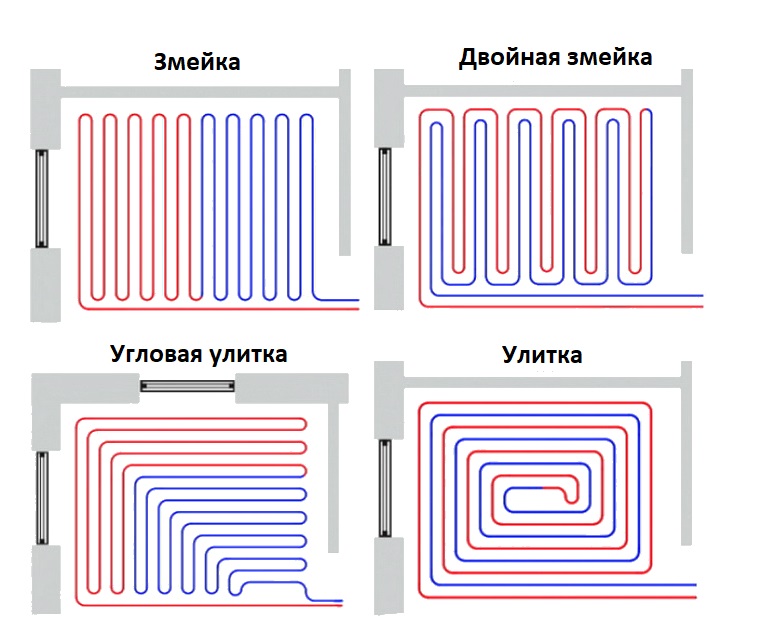

Существует два варианта монтажа контуров водяного отопления для подогрева пола – это «улитка» (спираль) и «змейка».
Соответствующая схема подключения теплого водяного пола выбирается в зависимости от условий эксплуатации, а также региональных климатических условий.
В регионах, где наблюдается холодный климат, применяют схему типа «спираль». Такая схема способствует более рациональному и равномерному нагреву всей поверхности пола.
Нагреваемые полы могут иметь как самостоятельные контура отопления, так и в сочетании с традиционными системами отопления, включающими в себя радиаторы обогрева. Комбинированная система отопления предусматривает первоначальное подключение к цепи отопления радиаторов, а затем, на обратном движении теплоносителя – нагреваемого пола. Читайте также: «Как выбрать и установить расходомер для теплого пола».
Комбинированная схема устройства нагреваемого пола содержит следующие элементы:
Читайте также: «Как сделать монтаж отопления в частном доме – от планирования до установки своими руками».
Системы лучистого обогрева пола производят тепло за счет теплового излучения. Нагревая пол, а не окружающий воздух, они обеспечивают непрямое, рассеянное тепло, которое излучается от пола вверх. Это тепло поглощается окружающими предметами, а они в свою очередь помогают обогреть всю комнату. Радиация передает тепловую энергию в воздухе посредством электромагнитных волн. Эти волны содержат потенциальную энергию до тех пор, пока они остаются свободными. Как только они сталкиваются с препятствием, они выделяют свою энергию в виде тепла через материал, в данном случае через ваши полы, стены, мебель и даже вас самих! Таким образом, вы чувствуете прямое лучистое тепло, а также равномерное тепло, даже когда температура окружающего воздуха низкая.
При лучистом тепле комфорт ощущается быстрее и при более низкой температуре. Поток воздуха минимален, что позволяет поддерживать комфортную и равномерную температуру во всем помещении.
Электрические теплые полы имеют различную тепловую мощность, при этом более высокая мощность позволяет обеспечить достаточное количество тепла для помещений с высокими потерями тепла, таких как солярии.
Тепловая мощность системы напольного отопления должна быть больше, чем теплопотери помещения или зоны, которую она обогревает, чтобы система обеспечивала достаточное количество тепла. Поэтому важно провести расчет тепловых потерь, чтобы убедиться, что система подходит. Это может провести архитектор или инженер-теплотехник, и это поможет вам выбрать правильную тепловую мощность для системы теплого пола. Если вы не уверены в теплопотерях, свяжитесь с нами, и мы поможем вам выбрать правильную систему.
Также рекомендуется устанавливать систему с достаточной изоляцией, например, с изоляционными плитами, которые сокращают время нагрева, направляя тепло на уровень пола и предотвращая потери тепла на черный пол.
Доступны два типа систем: электрические и водяные полы с подогревом. Первый использует электричество для нагрева очень тонкой проволоки, а второй использует теплую воду, которая циркулирует по нагревательной трубе.
Пригодность каждой системы зависит от вашего проекта и предпочтений. Электрическая система может быть лучше для небольших площадей, таких как ванные комнаты и ремонт, поскольку она не поднимает уровень пола. Мокрые системы идеально подходят для больших площадей или новых конструкций, поскольку они встраиваются в несущий пол.
Существует множество доступных систем, и стоимость напольного отопления зависит от времени работы, тепловой мощности, размера отапливаемой площади и типа системы. Вам также понадобится термостат для управления системой, который продается отдельно от системы отопления. Чтобы узнать стоимость покупки системы, получите предложение, и мы свяжемся с вами с подробным предложением, которое будет соответствовать вашим требованиям.
Эксплуатационные расходы связаны с ценами на электроэнергию, размером и высотой помещения, а также временем работы. Использование интеллектуального термостата, такого как Smart WiFi Thermostat Warmup 6iE, может сэкономить ваши деньги. 6iE может сэкономить до 25 % энергии, предлагая более разумные способы обогрева вашего дома.
Мы можем предоставить вам точную информацию о текущих расходах, чтобы лучше понять затраты на пол с подогревом. Просто заполните данные для расчета эксплуатационных расходов на теплый пол.
Обратите особое внимание на материалы, из которых изготовлен провод или труба для обогрева пола. Для электрических систем фторполимер является очень прочным материалом, что делает провод жестким, но очень тонким. Поэтому лучшие системы электрического теплого пола изготавливаются из фторполимера. Что касается трубы, обычно доступны 3 типа: PEX-a, PE-RT и PE-RT/AL/PE-RT. Мы рекомендуем трубу PEX-a, так как она гибкая, но прочная и устойчивая к перегибам.
Высокое качество нагревателя и трубы очень важно, так как это дает уверенность в том, что система надежна и обеспечивает беззаботный обогрев.
Несмотря на то, что полы с подогревом известны своей надежностью после установки системы, важно убедиться, что на вашу систему распространяются соответствующие гарантии и гарантийные обязательства.
Если во время установки что-то пойдет не так и нагреватель выйдет из строя, очень важно получить новую систему взамен поврежденной. Мы предлагаем гарантию установки SAFETY Net™ на все электрические системы Warmup. Если вы или ваш установщик случайно повредили систему отопления во время установки, верните ее в компанию Warmup, и мы бесплатно заменим ее другим обогревателем той же марки и модели.
Кроме того, в Северной Америке мы предоставляем пожизненную гарантию на нагревательный мат Warmup и системы подогрева пола DCM-PRO.
Несмотря на то, что маловероятно, что у вас возникнут проблемы с вашей системой после того, как она будет установлена на полу, при необходимости следует проверить наличие поддержки.
Будь то поддержка монтажников на месте, помощь в настройке термостата или помощь в использовании системы, круглогодичная поддержка 24/7 обеспечит душевное спокойствие. Это то, что мы предлагаем всем нашим клиентам, мы можем помочь в любое время суток и в любое время года по телефону +1 (888) 927-6333, если возникнут проблемы.
Систему может установить квалифицированный мастер-сделай сам, но вы также можете нанять профессионального установщика, который установит систему для вас. Все электромонтажные работы, включая электромонтаж и подключение термостата к системе отопления, должны выполняться сертифицированным электриком.
Изоляция улучшает время отклика и удержание тепла в помещении, снижая потребление энергии и выбросы углекислого газа.
Зачем нужен умный термостат! Ручные и программируемые термостаты уродливы, они также сбивают с толку и тратят энергию.
Приобретите умный термостат в этом году и спасите белого медведя.
Измените то, как вы отапливаете свой дом, с помощью Warmup, самого продаваемого в мире бренда напольного отопления.
Напольное отопление (также известное как лучистое отопление) используется уже много тысяч лет. Римские бритты использовали гипокаусты, которые представляли собой подвесные полы, под которыми зажигали огонь, который затем нагревал пол и, в свою очередь, нагревал ванны или комнаты. Сеть небольших труб использовалась для подачи горячего воздуха из центральной печи и обогрева здания. Это создавало конвекцию теплого воздуха, которая нагревала основное жилое пространство.
С тех пор ситуация немного изменилась, но лучистое отопление — отличный экономичный способ обогреть многие помещения дома. В настоящее время существует два предпочтительных метода обогрева пола в доме: электрические системы подогрева пола или горячая вода, протекающая по трубам прямо под поверхностью пола, известные как водяные системы.
Читайте дальше, чтобы узнать о различных типах систем напольного отопления.
Современные системы напольного отопления используют либо элементы электрического сопротивления («электрические системы»), либо жидкость, протекающую по трубам («гидронические системы» — см. геотермальные тепловые насосы) для обогрева пола. Любой тип может быть установлен как основная система отопления всего здания или как локальный теплый пол для обеспечения теплового комфорта в конкретном помещении.
Электрические системы обогрева пола работают с использованием элементов электрического сопротивления. При включении система нагревается, нагревая деревянный, кафельный или ковровый пол над ней. Тогда пол действует как большой радиатор; поэтому пол с подогревом иногда называют лучистым отоплением.
Эта форма напольного отопления очень проста в установке, а также она очень тонкая (по сравнению с системами Hydronic), поэтому вы не потеряете высоту своих комнат, если модернизируете эту технологию в своем доме.
Кроме того, элементы электрического сопротивления, составляющие систему, работают со 100% эффективностью, поэтому все электричество, проходящее через них, превращается в тепло. Электрическая система, которую вы устанавливаете, будет зависеть от размера комнаты и типа пола, но варианты включают нагревательные маты (раскатанные для покрытия больших площадей), электрические кабельные системы или свободную проводку, достаточно гибкую, чтобы заполнить более неудобные места.
Большинство электрических систем обогрева пола просты в установке, если вы достаточно компетентны в рукоделии. Однако все системы электрического отопления, установленные в доме, должны быть одобрены компетентным электриком в соответствии со строительными нормами части P 2005 года.
Водяные системы напольного отопления полагаются на горячую воду, нагретую в системе котлов (или с помощью геотермального теплового насоса или воздушного теплового насоса), чтобы обеспечить тепло для обогрева пола и связанного с ним помещения.
