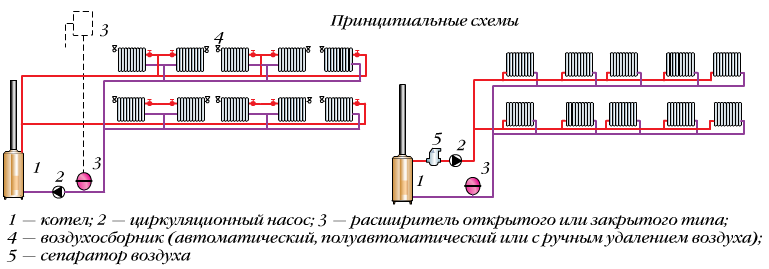

Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.
При монтаже отопления в частных дома используют подключение:
Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур.
Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.
Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.
Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления.
К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.
Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой. Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:
Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.

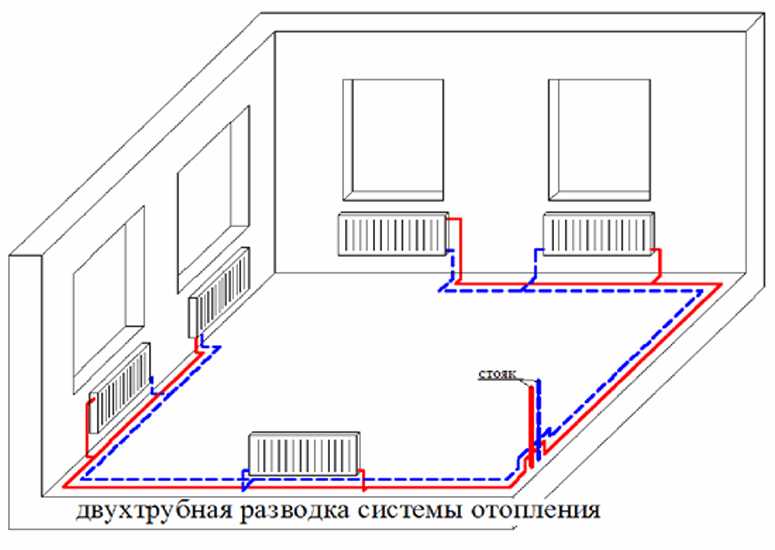

Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы.
