Одним из последних этапов частного домостроения является устройство крыши частного дома правильная схема которой имеет особую важность. Кровля выполняет множество разнообразных функций, но одно из основных ее предназначений – это защита внутренних помещений здания от природных явлений: ветра, солнца, атмосферных осадков. Не одна постройка, в особенности жилые дома, не обходятся без кровельных конструкций, при возведении которых важно не допускать даже самые элементарные ошибки, присущие неопытным строителям. Иначе уже через несколько лет эксплуатации дома уже придется ремонтировать крышу.
А ремонт кровельной конструкции – это достаточно трудоемкая работа, сопровождающаяся с рядом трудностей, ущемлением комфорта проживания на данный период, ну и, конечно же, дополнительные финансовые затраты. Поэтому прежде чем выполнять устройство крыши частного дома, нужна схема с подробным отражением на ней всех конструктивных элементов кровли, используемого стройматериала, прочих деталей.
В этой статье
При выполнении строительства частных домов для их перекрытия часто применяются скатные конструкции кровли, которые могут быть односкатными или многоскатными.
Чертеж односкатной крыши используется в основном для небольших простых хозяйственных построек.
Чаще всего используются для перекрытия домов в южных регионах, так как отличаются прекрасной способностью противостоять значительным ветровым нагрузкам.Скатные кровли, зависимо от своих конструктивных особенностей, подразделяются на чердачные, безчердачные крыши.
В первом случае между перекрытием и кровлей обустраивается чердачное помещение (раздельный тип скатной кровли). Во втором случае все несущие компоненты кровельной конструкции являются также перекрытием крайнего этажа здания (совмещенный тип скатной крыши).
Для перекрытия частных домов часто применяется исполнительная схема кровли чердачного типа.
При возведении кровель с чердачным помещением стоит учитывать следующие детали:
Особенное внимание необходимо уделять параметрам пролетов перекрытия. Если достаточно большая ширина, в таком случае стропильная нога должна обладать максимальным сечением. К примеру, пролет перекрытия односкатной кровли составляет 5 метров, тогда сечение бруса, используемого для изготовления стропил, должно составлять 15х5 см, а шаг установки порядка одного метра.

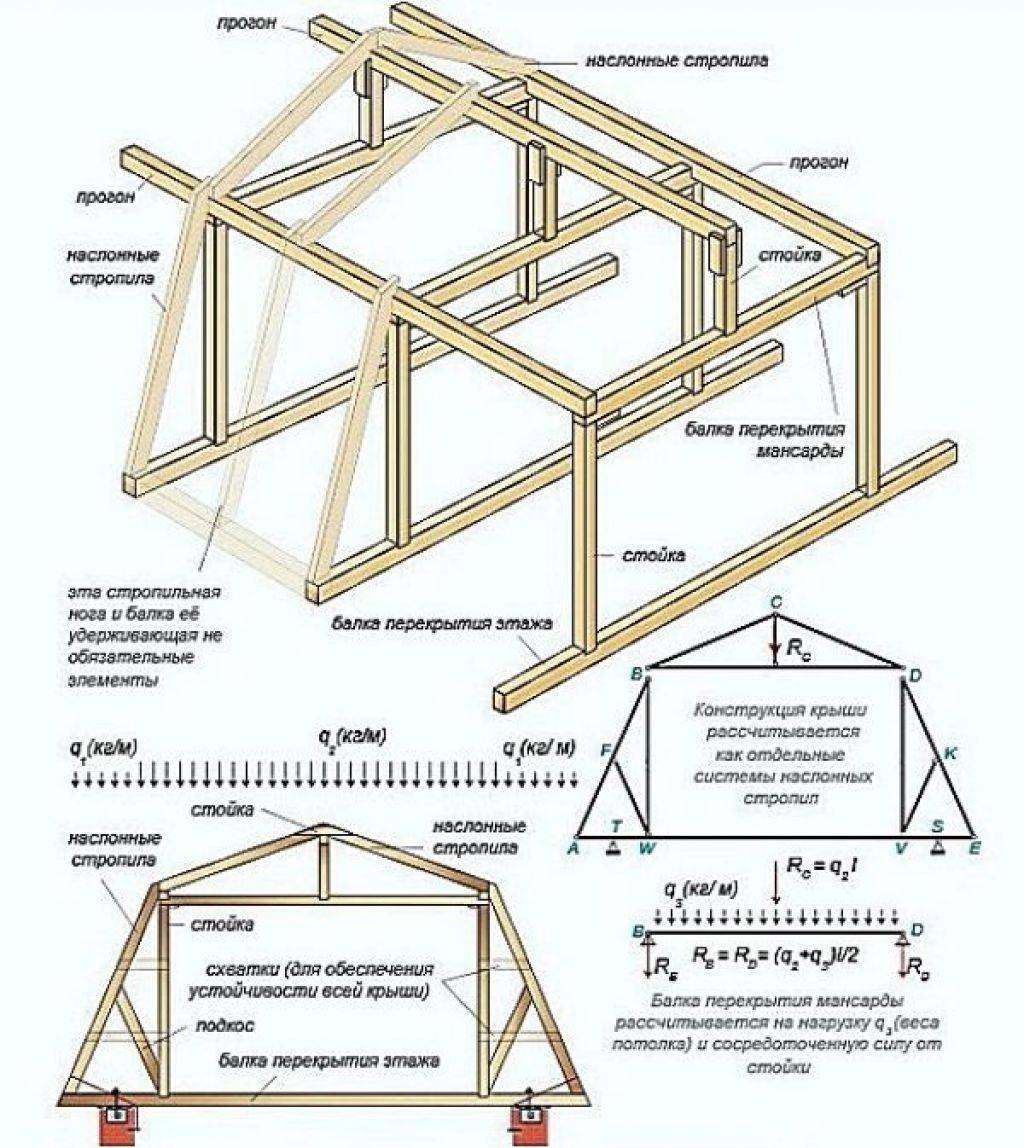

Если сделать частичный разрез крыши с чердачным помещением, можно рассмотреть ее основные составляющие:
Обязательно нужно учитывать угол уклона ската. Крыша, имеющая склоны под большим углом, будет быстрее освобождаться от атмосферных осадков, так как вода и снег на такой поверхности не способны удерживаться. Поэтому для кровли с уклоном от 50º можно применять стропила с меньшим сечением, чем для крыш с углом наклона менее 20º. Эти данные должны обязательно отражаться в схеме обустройства кровельной конструкции.
Также стоит помнить о периоде эксплуатации отдельных деталей кровельной конструкции в зависимости от используемого для их изготовления стройматериала. Например, несущие элементы, выполненные из натурального дерева, могут служить без потери первоначальной прочности порядка 30 лет, конструкции из железобетона – 50 лет. При правильной организации деревянной стропильной системы, надлежащем уходе в период эксплуатации, ее можно не менять на протяжении 100 лет. При выборе конструкции будущей крыши нужно учитывать предполагаемые условия ее эксплуатации.
[wpsm_box type=»info» float=»none» text_align=»left»]
Особенное внимание при обустройстве кровли уделяется огнестойкости используемого материала, который дополнительно обрабатывается специализированными негорючими составами.
[/wpsm_box]
При проектировании схемы крыш в обязательном порядке должны учитываться ее теплотехнические свойства.
При выполнении расчета сечения бруса для стропильной системы также нужно учитывать массу кровельного «пирога».
Основные особенности конструкции кровли обязательно отражаются при составлении схемы.
При планировании перекрытия крыши дома своими руками необходимо учитывать, что при выборе схемы ее обустройства стоит опираться не только на условия ее дальнейшей эксплуатации, но и собственные финансовые возможности. Также важно понимать, что от качества монтажа крыши дома своими руками будет зависеть безопасность жителей дома. Прежде чем использовать определенную схему кровельной конструкции, можно предварительно изучить их особенности по фотографиям в интернете.
https://www.youtube.com/watch?v=sxgBJv2HKKM
Понравилась статья?
Поставьте лайк автору и поделитесь в соц. сетях
Рекомендуем по теме
1. Виды крыш для частного дома
2. Конструкционные особенности чердачной крыши
3.
Материалы для каркаса крыши
Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.
Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.
Такая кровля в зависимости от количества скатов и их формы бывает:
Двускатные крыши. Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.
Ломаные крыши. Представляют собой 4 поверхности, пересекающиеся под тупым углом.
Шатровые крыши. Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).
Вальмовые крыши. Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника. Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки.
Полувальмовые крыши. Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

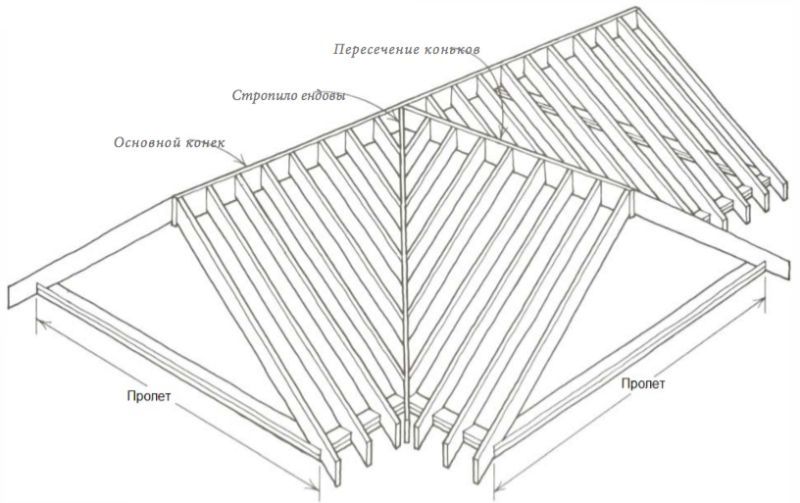

Многощипцовые крыши. План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму.
Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра.
Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:
В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.
В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.
В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.
В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».
Устройство крыши дома, видео инструкция:
youtube.com/embed/ZPQKmth-F3s?rel=0″ loading=»lazy» frameborder=»0″ allowfullscreen=»»> Когда составляется схема крыши дома, нужно при себе иметь миллиметровую бумагу, рулетку, линейку, карандаш и калькулятор.
Создание несущей части крыши предполагает использование:
Обычно в частном домостроении для несущих конструкций используют качественные пиломатериалы (прочитайте: «Строительство крыши частного дома — подготовка»).

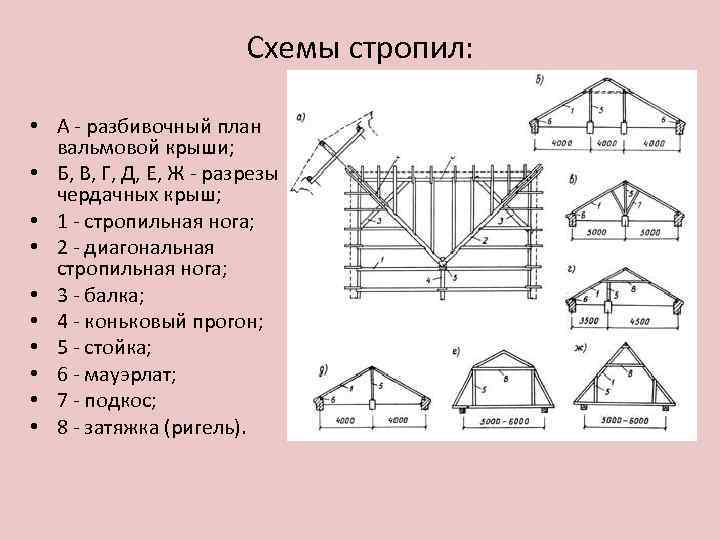

Как показывает разрез кровли, состоит стропильная система из:
Вид, который имеет стропильная система (наслонная или висячая), зависит от материала для создания поверхности кровли. В домах, построенных из камня или кирпичей, при монтаже наслонной системы используют мауэрлат, а в деревянных срубах – верхние венцы. Стропильные ноги устанавливают с интервалом от 0,6 до 2-х метров. Размер шага определяют с учетом степени нагрузки, сечения бруса и сорта древесины, как правило, хвойных пород.
Опорой для середины стропильной системы является внутренняя стена или столбчатая опора. Наслонные стропила используют, если между противоположными стенами расстояние не превышает 6 метровой отметки. При наличии дополнительной опоры допустимая величина пролета увеличивается до 12 метров.

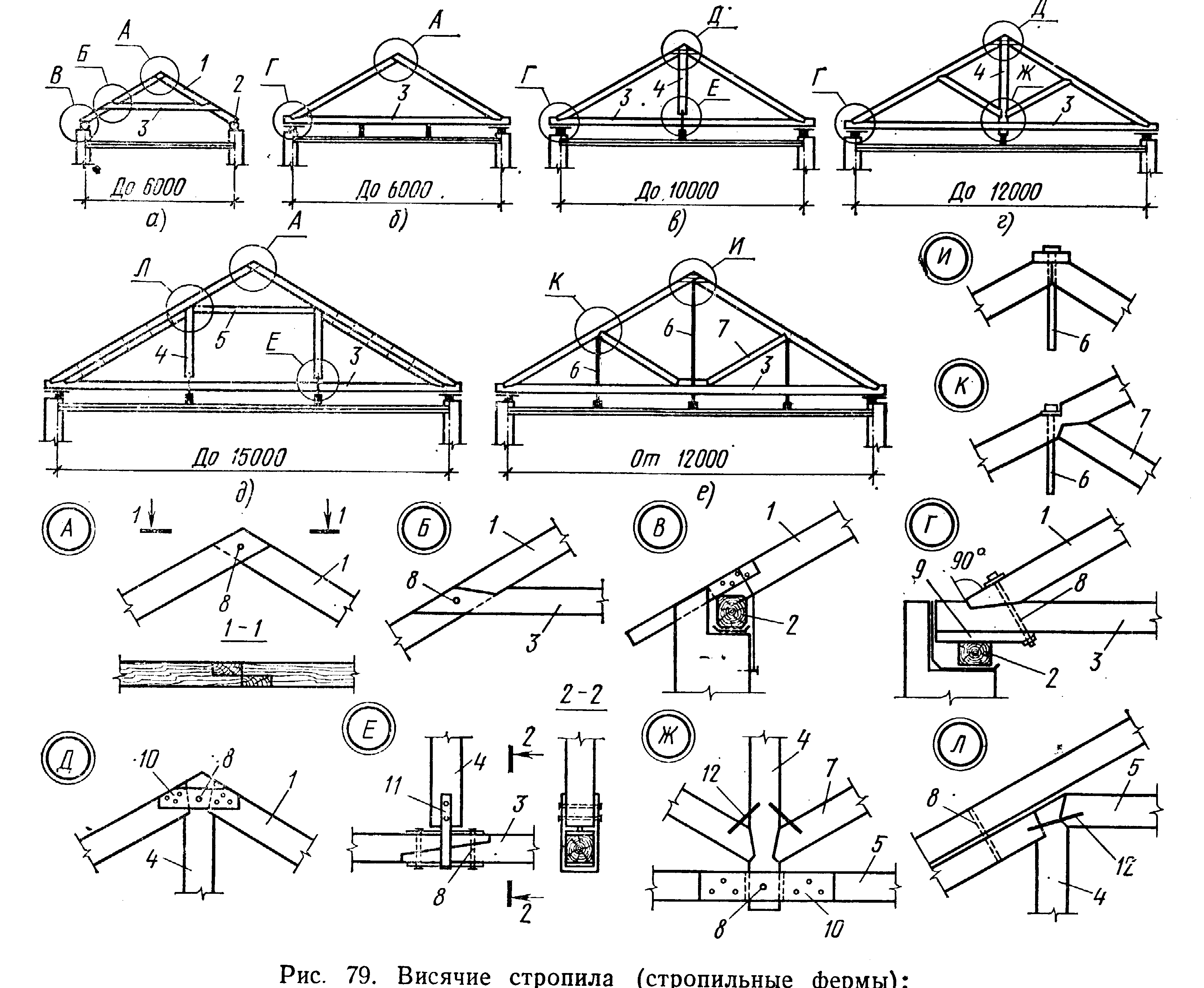

Висячие стропила применяют при наличии наружных несущих стен и отсутствии промежуточных опорных точек. Поскольку нагрузка в данном случае на стропильные ноги увеличивается, задействуют деревянные или металлические затяжки – их можно крепить не только у основания стропил, но и несколько выше.
При производстве металлодеревянных конструкций используют металл и древесину – из них создают фермы, арки и рамы. Верхний пояс делают из дерева, а нижний – из профильного проката, а также из арматуры. Они являются оптимальным вариантом создания каркаса при размерах пролета до 20 метров. Железобетонные стропила обычно встречаются на промышленных зданиях или на постройках сельскохозяйственного назначения.
Стальные фермы, состоящие из труб, имеющих квадратное сечение, и спаренных уголков необходимы для перекрытия пролетов длиной не более 30 метров. Выбор схем крыш зависит от условий их использования и от финансовых возможностей застройщика.
