Как выкопать колодец — подробная технология!

Быть хозяином собственного загородного участка и не иметь своего колодца – наверное, это далеко не самый удачный вариант. Да, конечно, некоторые дачные посёлки оснащены централизованной системой водопровода, но все же лучше быть полностью независимым от «капризов» коммунальщиков. Колодец станет и источником чистой питьевой воды, и удовлетворит все бытовые надобности, и обеспечит полив приусадебного участка, но только в том случае, если он будет обустроен правильно.

Как выкопать колодец

Как выкопать колодец на своей территории? Самый простой способ – это, конечно, пригласить бригаду специалистов, хотя стоить это будет достаточно недешево. Конечно, если есть желание попробовать свои силы в этом непростом деле, нужно подобрать себе старательных помощников, подготовить инструмент, инвентарь и необходимые материалы и дерзать. Однако, следует предупредить сразу – рытье колодцев относится к работам повышенной сложности и опасности, и нужно очень трезво оценить свои реальные возможности.Схема колодца: Как выкопать колодец - подробная технология!

Впрочем, если такая работа вполне разумно покажется не по плечу, то знать ее теоретические азы все равно нужно, хотя бы для того, чтобы представлять себе последовательность проведения операций и их трудоемкость – будет возможность более предметно контролировать работу нанятой бригады.

Итак, весь процесс обустройства колодца «с нуля» можно разбить на несколько основных этапов:

  • выбор подходящего места;
  • земляные и монтажные работы;
  • гидроизоляция шахты колодца;
  • установка донного фильтра;
  • обустройство верхней части колодца;
  • если нужно — то декоративное оформление.

 Где копать колодец?

Говорят, что по большому счету, в средней полосе России колодец можно отрыть на любом месте – рано или поздно попадешь на водоносный слой. Однако, зачем копать там, где работа потребует максимальных трудозатрат с минимальной отдачей? Существуют проверенные способы отыскать наиболее благоприятное место для этого источника воды.Схема колодца: Как выкопать колодец - подробная технология!

Примерная схема расположения грунтовых вод

Прежде всего, необходимо представлять, что из себя представляют подземные воды:

  • На небольшой глубине (до 4 метров) от поверхности почвы могут залегать поверхностные водяные слои —  их называют верховодкой. Они не имеют стабильного характера, сильно зависят от сезона и количества осадков, достаточно сильно загрязнены органикой или химикатами с полей и как источник воды не рассматриваются.
  • Следующий слой – грунтовые воды, расположенные на глубинах порядка 10 метров и ниже. Этот горизонт уже отличается достаточной стабильностью, вода в нем прошла более глубокую фильтрацию, и именно на этот слой и рассчитывают при выкапывании колодцев. Вода здесь находится в безнапорном состоянии, то есть уровень должен оставаться примерно на одной отметке, с определенными сезонными колебаниями.
  • Еще глубже, на глубине нескольких десятков метров, находятся межпластовые или артезианские водные горизонты. Именно на них делается «прицел» при бурении водоносных скважин.Схема колодца: Как выкопать колодец - подробная технология!

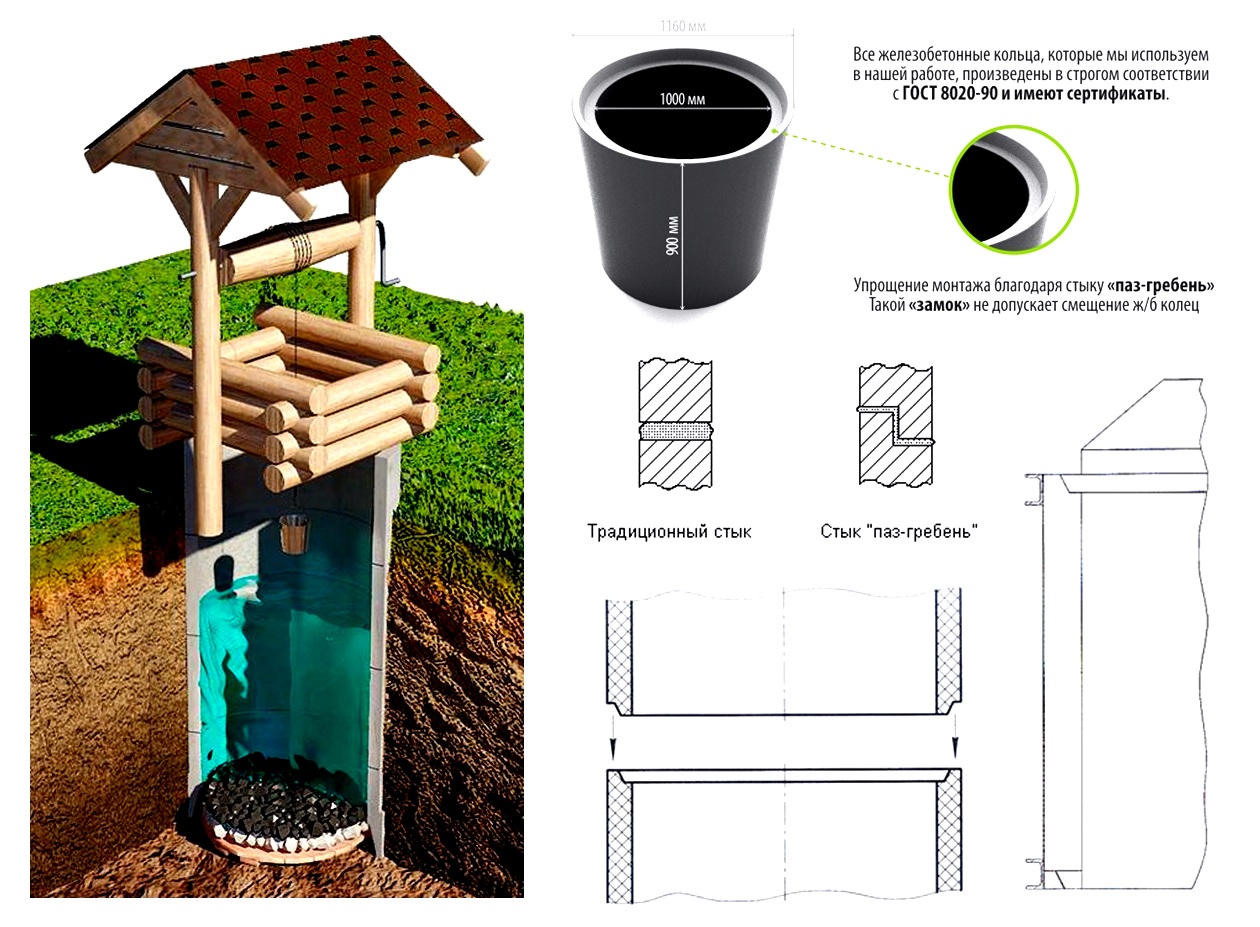

А это — базовая схема колодца

Итак, цель поиска — отыскать место, где второй водоносный слой грунтовых вод наиболее близко расположен к поверхности почвы. Как это сделать?

Прежде всего из района поиска нужно исключить места, расположенные около выгребных или силосных ям, уборных, септиков, мусорных свалок. В идеале, до таких источников загрязнения должно быть не менее 50 метров. Кроме того, колодец не должен быть ближе 5 метров от капитальных строений.

Самый точный результат даст, конечно, разведочное бурение

Самый точный, конечно, это метод разведочного бурения, однако это достаточно сложная процедура, требующая немало сил или материальных средств. Можно попытаться определить место для колодца иными способами, которые широко применяются издавна.

Обычно поиск водоносных мест проводят рано утром, с 5 до 6 часов, или в вечерние и ночные часы – с 6 до 7, с 10 до 11 или с полуночи до часу ночи.

  • Первое, на что стоит обратить внимание – на низины, места с повышенным количество утренней росы, те участки, где собирается или поднимается столбом более плотный туман.Схема колодца: Как выкопать колодец - подробная технология!
  • С давних пор для этих целей использовалось «лозоходство» — опытные народные мастера с большой точностью указывали место для рытья колодца, обходя участок с рогаткой из длинных ивовых веток. Она держалась в руках вертикально, и в месте максимального прилегания водного слоя «лозоходец» чувствовал притяжение общего ствола рогатки к земле.
С давних пор для поиска оптимальных мест применялось «лозоходство»

Можно ли опробовать такой способ самому? Сомнительно, наверное, все же в этом деле должен быть соответствующий навык и опыт.

Подобный способ биолокации можно использовать и несколько иначе. Из металлической проволоки (например, сварочных электродов) делаются две одинаковые Г-образные рамки. Свободно удерживая их в кулаках обеих рук за короткое плечо, не спеша обходят участок. В местах близкого расположения воды рамки должны начать проворачиваться и перекрещиваться.

Видео: биолокация места для колодца с помощью рамок

Некоторые люди с развитым чувством к биолокации занимаются таким поиском даже на почти профессиональной основе, показывая точное расположение места для колодца.

Инструмент специалистов в области биолокации
  • Многое могут подсказать деревья, кустарники, травы. Например, ивы, березы, ольха, а из трав – осока и мать-и-мачеха обязательно подскажут, что водоносный слой неглубоко. Другие деревья (сосна, к примеру) наоборот, свидетельствуют о том, что до воды не близко. Виды растений могут подсказать даже примерную глубину залегания водоносного слоя:
О чем могут подсказать растения
  • Можно понаблюдать и за другим и признаками. Например, в летний день стая комаров или мошек вьется обычно над перспективными для колодца местами. Чуют близость воды и домашние животные – собаки, например, могут в жаркое время в этих местах выкопать себе небольшую ямку-логово для дневного отдыха.Схема колодца: Как выкопать колодец - подробная технология!
  • Наиболее перспективные места можно проверить еще и методом влагопоглощения. Для этого берут материал, обладающий повышенной впитываемостью влаги – например, силикагель, или же дробленый красный кирпич. Такой адсорбент тщательно просушивают в духовке и наполняют им сухой глиняный неглазурованный сосуд. Все это оборачивают в нетканый материал и взвешивают с точность буквально до грамма. Затем заполненный и завернутый сосуд зарывают на проверяемом месте на глубину порядка полуметра на сутки. (испытание проводится только в ясную погоду, в сухой земле). Можно сразу проводить проверку в нескольких точках. Через сутки взвешивают сосуды и определяют, какое количество воды было поглощено адсорбентом. Оптимальным местом для колодца станет то, где влаги собрано больше всего.

Место подбирают с учетом всех возможных критериев и по результатам нескольких тестов. Как правило, совокупность полученных данных должна указать на самую подходящую точку для дальнейшей работы.

Что потребуется для работы

Если определились с местом, нужно наметить и время выполнения дальнейших работ.Схема колодца: Как выкопать колодец - подробная технология! Есть распространенное мнение, что оптимальным временем является зима – грунтовые воды находятся «в покое» на самой нижней точке своего залегания. Однако, с этим иногда трудно согласиться, так как зимой проводить землеройные работы, да еще в условиях повышенной влажности и постоянного поступления воды на завершающем этапе – очень сложно и достаточно опасно. К тому же, в теплой одежде в тесной шахте колодца работать будет очень непросто. Правда, при рытье глубоких колодцев (порядка 10 – 15 метров) зимой в них легче поступает воздух, а летом с этим могут быть проблемы. Но все же для колодцев средней глубины оптимальным временем для рытья видится конец лета и начало осени – до наступления периода дождей.

Инструменты и приспособления для работы

Из инструментов понадобятся:

— лопаты, штыковая и совковая у укороченными черенками;

— лом и кирка для проходки через плотные слои грунта;

— ведра для подъема выбранного грунта и тачка для его отвоза в сторону;

— канаты для подъема ведер, стропы для вывешивания и установки железобетонных колец;

— тренога, устанавливаемая над шахтой, с закрепленным на ней подъемным механизмом (колодезным воротом, полиспастом, лебедкой, талями и т.Схема колодца: Как выкопать колодец - подробная технология! п.)

— отвесы и строительный уровень для тщательного контроля вертикальности проходки;

— средства защиты и страховки – каска, страховочный пояс с линем;

— для откачки поступающей воды потребуется дренажный насос;

— материалы и инструменты для проведения гидроизоляционных работ.

Большинство современных колодцев исполняется из железобетонных колец. Лучше всего приобретать такие изделия, которые имеют замковую часть «в четверть» для отцентрованного и плотного прилегания колец друг к другу. Стандартный размер кольца – 1000 мм – внутренний диаметр, 1160 – наружный, толщина стенки – 80 мм, максимальная высота – 900 мм. Весит такое изделие (КС-10—9) 600 кг. При необходимости, можно приобрести кольца того же диаметра, но меньшей высоты – 300, 500 или 600 мм.  На стенках таких колец есть отверстия для заведения стропов при вывешивании и опускании их в шахту.

Колодезные кольца различной высоты

Следует сразу предостеречь от приобретения некачественных, неликвидных колец, имеющих повреждения или уже бывших в эксплуатации.Схема колодца: Как выкопать колодец - подробная технология! Такая экономия здесь не только неуместна, но может быть и опасной, так как практика обустройства колодцев знает немало случаев разрыва, перекоса, лопанья колец со всеми возможными последствиями.

Сколько потребуется колец – вопрос для каждого конкретного места индивидуальный. Стоит разузнать у соседей – какой глубины колодец у них, этот показатель не должен сильно измениться. При этом учитывают и саму конструкцию колодца – высоту самой водоносной части, ствола и оголовка.

Колодцы могут различаться по высоте в зависимости от своей конструкции

Рытье колодца и установка колец

  • Работу начинают с разметки на поверхности почвы. Для этих целей, а также для контроля соблюдения размеров будущей проходки нужно соорудить нехитрое приспособление – крестовину из двух реек, с длиной равной требуемому диаметру шахты.
Крестовина — шаблон для дальнейшей работы

Если кольцо имеет 1160 внешний диаметр, то шахту следует размечать примерно на 200 – 300 мм шире, т.Схема колодца: Как выкопать колодец - подробная технология! е. Ø от 1350 до 1450 мм при открытом методе сооружения колодца (об этом – чуть ниже). При закрытом способе оставляют минимально необходимый зазор – так, чтобы кольцо проходило в щахту без перекоса.

  • Снимают верхний слой почвы с дерном и начинают углубляться в плотные слои грунта.
Снимается верхний дерновый слой

Вся выбранная земля должна относиться от места работы на расстояние не менее 3 метров от ямы. Можно ее даже сразу вывозить подальше, например, в место, где планируется соорудить «альпийскую горку». Когда начнется глиняный слой, то выбранную глину лучше складировать отдельно – она пригодиться в дальнейшем для гидроизоляции колодца.

Диаметр проходки и ее вертикальность постоянно контролируются
  • После того, как углубились на высоту первого кольца, устанавливают треногу или иную конструкцию, на которой смонтированы подъемные механизмы, а дальнейшую работу можно спланировать по-разному:
Углубление для первого кольца готово

1. Можно установить ровно первое кольцо и продолжать подкапывать под него – оно будет опускаться под своей тяжестью.Схема колодца: Как выкопать колодец - подробная технология!

Установка железобетонного кольца

По мере просадки на первое устанавливается следующее кольцо, и они скрепляются между собой скобами– и так далее вплоть до водоносного слоя. Этот способ называется «закрытым», и более актуален на проблемных, зыбучих грунтах, с плывунами, подземными «речками» и т.п. Таким образом, землекоп всегда работает в бетонном кольце, которое опускается вместе с ним по мере выборки грунта.

Просаживание всего ствола колодца идет по мере выборки грунта

Этот метод не считается оптимальным, так как имеет немало недостатков. Так, большой проблемой при проходке может стать крупный валун, попавший под стенку кольца – вытащить его будет непросто, а иногда даже невозможно. Но с другой стороны, для монтажа очередных колец не требуется сложной подъемной техники, так как он проводится всегда вверху.

2. Второй способ называется «открытым» и подразумевает выкапывание шахты на всю требуемую глубину с последующей установкой колец. Недостатки – гораздо больший объем выбираемого грунта, сложности с монтажом и скреплением колец (работа проводится на значительной глубине), всегда есть опасность осыпания или даже обрушения стенок шахты, особенно, когда начинаются неустойчивые водоносные слои или же в стенке пробивается плывун – источник «верховодки».Схема колодца: Как выкопать колодец - подробная технология!

Шахта колодца, отрываемая открытым способом

3. Исходя из изложенного, оптимальным, наверное, будет смешанный способ. Вначале работа идет открытым методом, но до первых признаком нестабильности стенок или появления признаков верховодки. Затем сразу опускаются на выкопанную глубину железобетонные кольца, и дальнейшая выема грунта ведется уже по закрытой технологии, с осаждением наращиваемого ствола колодца. Чаще всего на практике применяется именно такой подход.

  • Работа усложняется по достижению водоносного горизонта – по правилам необходимо осадить ствол еще минимум на одно, а лучше – на два кольца. Часто приходится обеспечивать постоянную откачку поступающей воды. Перед вхождением в этот слой стыки нижних колец сразу подлежат герметизации специальными цементосодержащими составами.
Стыки колец и такелажные отверстия подлежат герметизации специальным раствором
  • Наращивание ствола колодца ведется с таким расчетом, чтобы верхнее кольцо примерно на 500 мм выступало над уровнем земли.Схема колодца: Как выкопать колодец - подробная технология! В дальнейшем этот оголовок может оформляться срубом или иным способом, над ним устраивается воротковый механизм для подъема ведра.
Видео: методы рытья колодцев из железобетонных колец

После полного отрывания колодца по всей глубине, необходимо откачать из него всю воду и ил, чтобы устроить донный фильтр.

Донный фильтр колодца

Без этого элемента вода в колодце не будет обладать той чистотой, которую, наверное, ожидает хозяин. Бьющие на дне колодца ключи могут поднимать муть, песок, а в случае плывуна (предельно насыщенного водой текущего песка) попросту очень быстро зарастет и обмелеет.

Выбор донного фильтра зависит от состояния дна – какой грунт его образует:

  • Если дно – это плотная глина, через которую бьют родники, то, как правило, вода будет чистая, и в донном фильтре даже нет необходимости.Схема колодца: Как выкопать колодец - подробная технология! Мало того, его установка может даже снизить дебет колодца. Легкую замутненность, если она и есть, несложно будет ликвидировать обычной бытовой системой фильтрации.
  • Если дно сформировано мягкой глиной, то оно будет постоянно размываться потоками поступающей воды. Вода становится излишне замутнённой, и ее забор возможет только из верхнего слоя.  Чтобы устранить этот недостаток, потребуется прямой донный фильтр.

Для этого на дно укладываются крупные камни или щебень, с максимальным размером, вплоть до 150 — 200 мм. Затем насыпается слой среднего по размеру гравия (фракция 20—30 мм), толщиной до 150 мм. И сверху завершающим укладывается слой чистой речной гальки, также толщиной до 150 мм. Общая толщина получаемого фильтра достигает полуметра.

Такая щебенка вполне подойдет для донного фильтра
  • Песчаное дно, через которое просачивается вода, таит другую опасность. Любое воздействие на него (например, опущенное ведро), вызывает поднятие песчаной массы, которая вместе с водой поднимается наверх.Схема колодца: Как выкопать колодец - подробная технология! В такой колодец невозможно установить насосное оборудование – песок быстро выведет его из строя. Однако, все решается созданием обратного донного фильтра, который предотвратит поднятие песчинок со дна.

В этом случае на дно вначале засыпается промытый речной песок. Вторым слоем идет речная галька или гравий до 10 мм величиной (можно использовать шунгит). И верхний слой составит крупный гравий или галька размером от 50 мм. Толщина каждого из слоев — не менее 150 мм.

Уложенный галечно-гравийный слой
  • Дно представляет собой выраженный плывун – значит, не обойтись без специального деревянного щита. Его сколачивают из осиновой или дубовой доски и вырезают ровно по размерам дна колодца. В щите высверливается большое количество отверстий диаметром 10 мм. Затем его оборачивают в геотекстиль и укладывают на дно.
Осиновый круглый щит для донного фильтра на плывуне

Чтобы он не всплыл, прижимают крупными камнями. Сверху укладывается не менее, чем 200—300 мм слой мелкой гальки или гравия.Схема колодца: Как выкопать колодец - подробная технология!

Какие меры безопасности обязательны при выкапывании колодца

Работа по выкапыванию колодца – очень специфична и опасна, требует особых мер предосторожности.

  • Прежде всего, территория следует огородить и не допускать к месту проведения работ посторонних, а в особенности – детей.
  • Нельзя складировать выбранный грунт ближе, чем 3 метра от шахты, а еще лучше – сразу увозить его на безопасное расстояние. В этом же радиусе у шахты не должно быть вообще никаких посторонних предметов или неиспользуемых инструментов.
  • Все грузоподъемные механизмы – стройки, треноги, установленные на них лебёдки, вороты, тали и т.п. должны обязательно проверяться ежедневно перед началом работ. Также тщательно контролируется состояние канатов и стропов, такелажных крюков. Все грузоподъемные устройства обязательно должны иметь надежный тормоз и систему стопорения.
  • Ведра (бадьи) для извлечения грунта должны быть намертво привязаны к канатам, а при работах на глубине более 6 метров – иметь и страховочный конец.Схема колодца: Как выкопать колодец - подробная технология!
  • Работа на глубине может сопровождаться скоплением в шахте газов, способных вызвать удушье землекопа. Перед его спуском в шахту обязательно проверяется качество воздуха – туда опускается горящая свеча. Если она тухнет, обязательно проводится принудительное вентилирование, а затем проверку повторяют.
  • В случае нехватки кислорода в ходе работы, необходимо создать условия для принудительной вентиляции. В этих целях можно использовать компрессор, вентилятор или другой нагнетатель воздуха (иногда – даже мощный пылесос), или же установить около шахты металлическую печь, подувало которой соединить с трубой, опущенной в самый низ шахты.
  • Следует обязательно голосом предупреждать землекопа об опускаемых или поднимаемых предметах. Работник в шахте должен быть в защитной каске, должна быть предусмотрена возможность его экстренной эвакуации.
  • При работе методом осаждения колец верхний незакрытый край шахты не должен быть больше 1 метра. При признаках нестабильности стенок шахты работы немедленно прекращают до выяснения причини и определения возможности их устранения.Схема колодца: Как выкопать колодец - подробная технология!

Обычно работу по качественному рытью колодцев выполняют бригады опытных профессионалов, имеющих собственное специализированное оборудование. Новичку справиться с подобной задачей практически нереально – слишком много присутствует нюансов, знакомых только мастерам, и слишком много таит работа опасностей.

Узнайте, какой погружной насос для колодца лучше подобрать, из нашей новой статьи.

Видео: Советы профессионального мастера по рытью колодцев

На этом мероприятия по строительству колодца на загородном участке далеко не закончены. Предстоит еще серьезная работа по гидроизоляции, утеплению, устройству глиняного замка, бетонной отмостки, проведению водопроводных труб, оборудованию оголовка и другие этапы. О них подробнее будет рассказано в других публикациях нашего портала.

как сделать и провести канализацию с жб колодцами для дачи, схема

Не часто приходится делать канализационный колодец своими руками.Схема колодца: Как выкопать колодец - подробная технология!   Как правило, подобное серьезное мероприятие  предстоит при строительстве нового дома. Или же, возможно, вы приобрели себе готовый дом или дачу.

Первый момент счастья прошел и теперь надо думать как сделать свое приобретение более комфортным и приспособленным для нормальной жизни. Очень важно для создания комфорта наличие в нем системы водоснабжения и канализации.

Не зря, когда пишут в объявлениях по продаже «дом со всеми удобствами» или «дом без удобств», подразумевают именно наличие или отсутствие вышеупомянутых систем.

В случае, отсутствия в доме водоснабжение или внутренней канализации, вам придется серьезно поработать.

Первым делом необходимо решить, как сделать канализационный колодец.

Конечно, можно нанять специалистов, которые выполнят все необходимые расчеты и работы. Но это довольно недешевое удовольствие, поэтому многие решаются сделать колодец канализационный для дачи или для загородного дома своими руками.

Колодец

Немного теории

Канализационные сети разделяются на:

  • наружные;
  • внутренние.Схема колодца: Как выкопать колодец - подробная технология!

Внутренняя система канализации — та что внутри дома, соответственно, наружная система проходит снаружи дома.

При проектировании и монтаже канализационной системы одной из основных проблем будет определение места, куда будут стекать сточные воды. Лучше всего подключиться к центральной канализационной системе.

В том же случае, если рядом с вашим домом или участком не проходят трубы городской  канализации, вам остается только обустроить канализационный колодец самостоятельно.

Для начала необходимо определиться с местом выхода канализационной трубы из цоколя или подвала дома (для этого уже надо знать, где в доме будет располагаться вся сантехника), чтобы знать с какой стороны можно устроить канализационный колодец.

Вашему вниманию!

Где расположить канализационный колодец для дачи или частного дома?

Схема колодца канализационного должна составляться обязательно с учетом всех этих нюансов, если вы хотите иметь нормально работающую канализационную систему в доме и чистый воздух на участке.Схема колодца: Как выкопать колодец - подробная технология!

Какие вопросы возникают при самостоятельном монтаже канализационного колодца?

При самостоятельной установке питьевого или канализационного колодца возникает множество вопросов. А самый главный — стоит ли делать его самостоятельно? Сейчас на рынке присутствует множество компаний, которые за вполне адекватные деньги готовы сделать все на профессиональном уровне и в кратчайшие сроки. К примеру, вот в Щелково работает не плохая компания. На мой взгляд, лучше обратится к профессионалам!

  1. Какого размера делать канализационный колодец?

Если мы говорим о простой выгребной яме то размер чем больше, тем лучше — реже придется вызывать машину для откачки нечистот.

Есть общая формула определяющая объем канализационного колодца. Но все это условно и зависит от интенсивности пользования водой следовательно и канализацией.

Например: для семьи из 3-4 человек, проживающих на даче не постоянно потребуется 3-4 железобетонных кольца.

  1. Делать колодец герметичным или оставлять возможность выхода в грунт сточной воды?

На этот вопрос нет определенного ответа — герметично или нет, все зависит от отдельно конкретного случая.Схема колодца: Как выкопать колодец - подробная технология!

По нормам и правилам канализационный колодец обязательно необходимо строить герметичным, то есть дно и стены должны быть наглухо забетонированы. Но это влечет за собой дополнительные материальные расходы, так как сколько воды вылил в канализацию, столько и придется вывезти ассенизационной машиной.

Поэтому более распространенными на наших дачных участках являются колодцы с фильтрующим дном, через которое в окружающую колодец почву просачиваются жидкие фракции нечистот.

Совет!

Если вы решили сэкономить на вывозе сточных вод, сделав канализационный колодец негерметичным, тогда вам придется при строительстве учесть некоторые нюансы, иначе вокруг колодца в скором времени образуется плохо пахнущее болото, а воду из расположенных неподалеку водоносных колодцев невозможно будет пить.

Основное требование, как уже было сказано выше, расстояние между канализационным и питьевым колодцами должно быть не менее 30 метров. Глубина канализационного колодца будет зависеть от структуры почвы, вам необходимо дойти до хорошо фильтрующего грунта (песка).Схема колодца: Как выкопать колодец - подробная технология!

Дно такого канализационного колодца необходимо засыпать щебнем высотой от 30 до 40 см. Если на вашем участке высокий уровень грунтовых вод (1,5 мили выше), вам нельзя использовать такой вид колодца, так как фекальные воды смешаются с грунтовыми и это может привести к отравлениям или другим неприятным последствиям.

  1. Из чего делать канализационный колодец?

Канализационные колодцы бывают:

Колодец из пластика
  • Кирпичные;
  • Железобетонные;
  • Деревянные;
  • Пластиковые в сборе.

На практике для строительства канализационных колодцев используют самые различные материалы. Можно выложить стены колодца красным или силикатным кирпичом, можно облицовывать стенки канализационного колодца деревянными досками, пропитанными специальным раствором против гниения.

Зачастую используются и совсем нетрадиционные материалы, к примеру, нередко встречаются колодцы, стенки которых выложены обрезанными тракторными шинами.

Но все же чаще всего для строительства канализационных колодцев используют железобетонные кольца из-за простоты конструкции и легкости установки.Схема колодца: Как выкопать колодец - подробная технология!

Самые простые в установке пластиковые канализационные колодцы.

Фактически для их установки необходимо только выкопать яму требуемого размера, выложить фундамент, установить колодец и подключить сточную трубу. Но пока для среднего потребителя стоимость таких колодцев еще достаточно высока, хотя такой вид канализационных колодцев является наиболее экологически чистым и со временем себя окупает.

Период вывоза нечистот значительно увеличивается. В среднем нечистоты из пластиковых колодцев вывозить необходимо один раз в год.

Как провести канализацию с жб колодцами?

Канализационный колодец

Понятно, что канализационный колодец будет состоять из нескольких железобетонных колец. Схема канализационного колодца проста – это несколько колец, стоящих друг на друге и скрепленных между собой.

Схема установки:

  • Установите первое кольцо в отведенном месте для канализационного колодца.Схема колодца: Как выкопать колодец - подробная технология!
  • Теперь необходимо копать внутри и по краю кольца саму яму. Время от времени нужно обсаживать кольцо вниз, для этого потребуется не менее двух человек, чтобы кольцо отсаживалось без перекосов. Да, удобнее всего, если один человек будет копать а второй вытаскивать грунт.
  • Когда верхний край первого кольца опустится до уровня земли, сверху точно на первое кольцо устанавливаем второе, причем «замки» колец необходимо располагать друг над другом.
  • Все продолжаем в том же духе, пока все кольца не опустятся ниже уровня земли. Тщательно измерьте на какой глубине к колодцу подходит сливная канализационная труба. Учтите, что труба должна заходить в канализационный колодец на глубине не меньше 0,6 метра от поверхности, иначе она будет замерзать зимой.
  • Не забудьте, что отверстие в верхнем кольце для ввода трубы необходимо пробить, пока кольцо не ушло под землю.
  • Сверху над кольцами делаем опалубку из кирпичной кладки (это необходимо для утепления канализационного колодца).Схема колодца: Как выкопать колодец - подробная технология!
  • На опалубку устанавливаем железобетонную плиту с люком.
  • Канализационный колодец обязательно гидроизолируется сверху. Это необходимо для того чтобы талая вода или осадки не попадали в канализационный колодец.

Схема канализационных колодцев типа септиков более сложная, но своими руками такой колодец также вполне можно сделать. Фактически септик является простейшим очистным сооружением для очистки небольших объемов сточных вод.

Упрощенная схема септика представляет собой два (или более) расположенных рядом колодца, соединенных переливной трубой.

При этом первая емкость представляет собой камеру с герметичным дном и в ней происходит начальное отстаивание нечистот. По мере ее наполнения, более легкие жидкие фракции по переливной трубе попадают во вторую камеру с фильтрующим основанием и уже почти очищенные сточные воды уходят в грунт.

Как и обычные канализационные колодцы, септики выпускаются и в готовом виде в виде двух соединенных пластиковых емкостей.Схема колодца: Как выкопать колодец - подробная технология! В этом случае вам остается только подготовить соответствующую яму и подключить канализационную трубу, идущую от дома.

Использование вместо обычного колодца септика имеет ряд преимуществ:

  • гораздо более высокая степень очистки и меньшее загрязнение почвы вокруг колодца;
  • практическое отсутствие неприятных запахов рядом с колодцами;
  • увеличивается срок между вызовами ассенизационной машины;
  • септик является наиболее экологичным вариантом наружной канализационной системы из тех, которые можно соорудить своими руками.

Шикарный домик для колодца своими руками

На чтение 7 мин. Просмотров 2.6k. Опубликовано Обновлено

Колодцы в загородных домах имеют достаточную популярность. Предлагаю рассмотреть возможность построить домик для колодца, который обеспечит техническую возможность подъема воды, убережет источник от загрязнения, будет соответствовать технике безопасности, а также станет настоящим украшением двора.Схема колодца: Как выкопать колодец - подробная технология!

Виды колодезных домиков и их задачи

Данные сооружения для колодцев делятся на два вида: открытые и закрытые конструкции.

Открытые колодезные домики предполагают свободный доступ в шахту, используются только для обеспечения технической водой. Она не может применяться для питья, приготовления пищи и мойки посуды.

В ней большое количество сточных вод. Помимо этого, такие сооружения представляют опасность для окружающих людей, в них могут попасть дети или домашние животные. Закрытые колодцы более усовершенствованы, к ним предъявляются дополнительные требования:

  • Основная функция такой конструкции — защита шахты от проникновения в нее посторонних предметов, прямых солнечных лучей, грязи и пыли. Для этого достаточно установить ровную крышку, которая будет плотно прилегать к верхнему кольцу.
  • Защита содержимой воды от природных осадков и находящихся в них различных вредных примесей. Для этого достаточно сделать навес, предусмотреть отливы.Схема колодца: Как выкопать колодец - подробная технология!
  • Важно не допустить попадание в шахту детей и домашних животных. Для обеспечения техники безопасности понадобится устанавливать замки и постоянно ими пользоваться.
  • Для повышения удобства поднятия воды устанавливают специальное подъемное устройство в виде ворота, при помощи которого удастся пользоваться данным водозабором в отсутствие электроэнергии.

Вас заинтересует статья: Как своими руками сделать колодец “Журавль”.

Соблюдение вышеперечисленных мер будет способствовать требованиям безопасности и удобству эксплуатации источником воды. Только в данном виде можно наслаждаться чистой питьевой водой в любое удобное для себя время.

Что лучше: открытые или закрытые варианты домиков

Из вышеперечисленного видно, что для обеспечения удобства пользования подобным источником нужно устанавливать домик на колодец. Он может быть открытого либо закрытого типа:

  • Дешевле будет установить открытый домик, оборудованный навесом, крышкой и воротом для поднятия воды.Схема колодца: Как выкопать колодец - подробная технология! Материалов на такую конструкцию пойдет минимум, однако в зимний период пользоваться будет неудобно, а порою и невозможно. Ведь, вода будет постоянно обмерзать.
  • Для круглогодичного использования понадобится рассматривать варианты как сделать домик закрытого типа, имеющий защиту со всех сторон от пронизывающего ветра, дождя и снега. Суть заключается в том, что с наружной стороны кольца устанавливается полноценный домик со стенами, крышей и дверьми. В качестве материала можно использовать дерево, металлический профиль, современную теплоизоляцию. Это значительно добавит комфорт, позволит обеспечить дополнительную защиту источника водоснабжения от негативных факторов, ограничит доступ посторонних лиц.

От данного выбора будет зависеть качество добываемой воды и удобство использования всей конструкцией.

Из каких материалов можно изготовить

При выборе материала особое внимание стоит обратить на предполагаемый внешний вид конструкции. Ведь он должен гармонично вписываться в общий дизайн подворья, соответствовать его ландшафту и другим постройкам.Схема колодца: Как выкопать колодец - подробная технология! Как всегда, принятие решения приходит достаточно просто:

  • Такую конструкцию можно сделать из материала, аналогичного тому, который использовался при строительстве дома либо других построек.
  • Можно наоборот, данную постройку выделить другим материалом, тем самым визуально отделить часть ландшафта с другим стилем оформления.
  • В любом случае, колодезный домик должен быть легко доступным и соответствовать гармонии общего ландшафтного дизайна.

Зачастую используется дерево, оно легко обрабатывается и позволяет сделать красивые декоративные конструкции. Однако этот материал не отличается своей долговечностью и требует ежегодной обработки лакокрасочными материалами. Неплохо смотрится применение металла, особенно нержавеющей стали. Но данный материал не всегда гармонично вписывается в общий вид подворья.

Современным решением является применение прочного пластика, который можно подобрать под интересующую цветовую гамму. Он легко обрабатывается, не требует ежегодного ухода. Вариантов множество, в каждом случае он подбирается исходя из вкуса хозяев и желаемого вида оформления.

Открытый домик для колодца с крышкой

Такая конструкция отличается своей простотой. Схема открытого домика для колодца состоит из:

  • двух стоек, расположенных напротив друг друга;
  • к ним крепится ворот для подъема воды;
  • вверху они держат навес, предохраняющий скважину от попадания внутрь природных осадков.

Вариантов таких конструкций много, следует обратить внимание на прочность самих стоек и их крепление.

Инструкция по шагам

Сам процесс состоит из нескольких операций. Пошаговая инструкция выглядит следующим образом:

  • Первым делом устанавливаются две опоры, они должны быть прочными и соответствовать необходимой высоте будущей конструкции. Для этого используется металлический швеллер или уголок, либо брус из дерева достаточной толщины. Их следует поместить в выкопанные ямы, утрамбовать щебнем с песком и забетонировать. На верхнем краю кольца они крепятся к самому колодцу.
  • В верхней части стоек у нас есть расстояние, которое берем за основу ширины навеса. Исходя из этого размера делаем навес из деревянных реек либо металлического уголка. Каркас прочно крепится к стойкам.
  • Следующим этапом является установка крыши колодца. Она может быть из черепицы, шифера или другого кровельного материала. Следует ширину навеса делать на 20 см шире ширины кольца.
  • Над самим кольцом делается рамка, на которой устанавливается плотно прикрывающаяся дверца. Ее желательно оборудовать замком.
  • Между крышкой и навесом крепится устройство для подъема ведра с водой.

Заканчивается установка навеса над колодцем отделочными работами, для усовершенствования эстетического вида конструкции. Проверяется надежность креплений. По завершению работ на элементы из дерева и черного металла необходимо нанести специальные лакокрасочные покрытия. Недостатком такого сооружения является возможность задувания боковым ветром и негативное воздействие минусовой температуры.

Закрытый домик для колодца

В данном случае имеются ввиду домики для колодца с дверцей. Внутри которых находится щиток с крышкой, уберегающей шахту от загрязнения.

Для этого понадобится:

  • опорные стойки;
  • деревянный брус для крепежа либо металлический профиль достаточной жесткости;
  • могут использоваться металлические уголки.

Собирается деревянный каркас и крепится в верхней части кольца. После чего из доски делается плотный поддон с крышкой. Наверху сооружается крыша с качественной кровлей. Расстояние между окончанием кровли и поддоном зашивается при помощи деревянных реек или другого материала.

Таким образом предотвращается задувание бокового ветра, от загрязнения оберегается и само ведро с цепью. Желательно с внутренней стороны стенки и крышу утеплить. В этом случае уязвимой перед морозом остается нижняя часть бетонного кольца.

Закрытый каркас по шагам

Идеальным вариантом будет закрытый домик для колодца, в который можно полностью спрятать верхнее кольцо шахты. По своей сущности его принцип совпадает с предыдущим вариантом, только конструкция опускается до поверхности земли.

В таком случае:

  • верхнее кольцо полностью защищено от негативного влияния природных осадков;
  • шахта имеет двойную защиту, для добычи воды понадобится открыть дверцу конструкции и крышку шахты;
  • при должной теплоизоляции данная конструкция позволит пользоваться домашним водопроводом в течение круглого года.

Существует множество вариантов таких конструкций. Можно использовать любой современный материал и построить домик для колодца, соответствующий техническим параметрам, удобству применения и технике безопасности.

Оформление кольца колодца своими руками

Создавая открытые домики на колодцы своими руками остаются видны части бетонных колец мрачного серого цвета. Их необходимо эстетически оформить, предать привлекательный вид.

Отделка камнем

Наиболее популярным и простым вариантом оформить такие домики для колодцев является применение отделки из камня. Существует несколько вариантов:

  • Использование декоративной плитки, которая легко крепится к бетонному покрытию при помощи специальных растворов. Это позволит предать красивый вид всей конструкции и станет окончательным штрихом завершения работы.
  • Можно использовать элементы пластика в сочетании с декоративной ковкой металлического квадрата.
  • Превосходным решением будет отделка декоративным камнем, либо использование природного камня небольших размеров.

Вариантов огромное количество, колодцы и их домики превосходно смотрятся в любом исполнении. Все зависит от фантазии мастера или владельца колодца. Это замечательный повод проявить собственный стиль, создать уникальный дизайн, который будет ежедневно радовать своей красотой и убережет кольцо от преждевременного разрушения!

Фото варианты отделки колодцев

Векторные изображения Диаграмма скважины

, Стоковые векторные изображения Диаграмма скважины | Depositphotos® Насос системы водоснабженияПлощадь грунта и грунтовые водыВекторная диаграмма бурения скважин с изображением процесса бурения, машинного оборудования и рабочих. .Схема теплового насоса Инфографическая схема добычи сланцевых ископаемых векторные иллюстрации Эмоциональный интеллект интеллектуальная картаАртезианская водяная скважина в поперечном разрезе, схематический образовательный плакат. Грунтовые воды, песок, гравий, суглинок, глина, извлечение влаги из почвы, векторная иллюстрация. Диаграмма физического здоровья: физическая активность, правильное питание, адекватное веганское здоровое питание. Абстрактный фон здравоохранения. Хорошо для баланса жизни. Формирование почвы и горизонты почвы. Строительство артезианских колодцев в разрезе. , схематический образовательный плакат.Грунтовые воды, песок, гравий, суглинок, глина, извлечение влаги из почвы, векторные иллюстрации. Схема колодца с водой. Почва представляет собой смесь растительных остатков и мелких минеральных частиц, образующих слои. Векторная диаграмма Профиль почвы и горизонты почвы. Кусок земли с зеленой травой и корнями растений.Цветовая диаграмма на фоне цифровых технологий.Образовательная игра с сочетанием элементов.Образовательная раскраска.Расположение основных семи чакр йоги на теле человека.Женский силуэт. терапия медицинские векторные иллюстрации диаграмма.Система благополучия человека. Диаграмма внутренних органов и желез. Образовательная игра с элементами сопоставления. Обучающая игра с элементами сопоставления. Вид сверху на пробирки для ПЦР в полосках. Иллюстрация для использования в медицинских научных генетических схемах при исследовании нескольких образцов Лампа Голова Бизнесмен в костюмеРадуга-яркий-свет-фон-макет-флаер Вектор Деловая женщина что-то пишет Расположение семи основных чакр йоги на теле человека. Женщина sil

8 Best Free ER Инструменты диаграмм в 2021 году

Как мы знаем, база данных — это совокупность, в которой хранятся все данные системы.Конечно, вы найдете много информации в базе данных, поэтому может быть немного сложно проанализировать элементы с первого взгляда. Вот здесь-то и появляется ER-моделирование. Диаграммы сущностей-отношений или ERD предоставляют визуальный способ понять взаимосвязь между сущностями, которые, другими словами, являются контейнером информации. Таким образом, мы составили список бесплатных инструментов для построения диаграмм ER , которые помогут вам построить реляционную и логическую структуру базы данных.

Лучшие бесплатные инструменты для построения диаграмм ER

GitMind (Web)

Стоимость : бесплатно

Первым в списке идет GitMind.Это онлайн-инструмент для построения диаграмм и диаграмм, который вы можете использовать бесплатно. Что делает этот инструмент таким замечательным, так это большое количество форм и элементов, которые он предоставляет в своей библиотеке. Эти формы полезны при создании всевозможных диаграмм, таких как диаграммы ER. Кроме того, этот инструмент диаграммы ER может сохранить ваши диаграммы приватными или поделиться ими с кем-либо и защитить их паролем, если диаграмма содержит конфиденциальный контент.

Основные характеристики:

  • Полностью онлайн и бесплатно
  • Огромная библиотека фигур и фигур
  • Делитесь проектами по ссылке для обмена

Gliffy (Интернет, ОС Windows)

Цена: Бесплатная пробная версия; Профессиональный — 7 долларов.99 / месяц; Команда $ 4,99 в месяц

Еще один инструмент построения диаграмм, который может помочь вам в создании диаграмм ER, — это Gliffy. Используя это программное обеспечение, можно работать вместе с коллегами удаленно. Вы также можете отслеживать изменения диаграммы в сочетании с возвратом к желаемому результату. Помимо совместной работы и отслеживания изменений, это средство создания диаграмм ER позволяет импортировать изображения, а также экспортировать диаграммы.

Основные возможности:

  • Доступ к предыдущим версиям
  • Импорт и экспорт диаграмм

Visual Paradigm (Интернет, Windows, Mac OS, Linux)

Цена: Бесплатно онлайн; Стандарт — 19 долларов в месяц; Профессиональный — 35 долларов в месяц

Visual Paradigm также является хорошим вариантом для пользователей, которым нужен бесплатный конструктор ER-моделирования.С его помощью вы можете получить доступ к сотням шаблонов, включая ERD, что позволит вам мгновенно создать структуру вашей базы данных. Кроме того, вы можете создать столько диаграмм, сколько потребуется, даже не беспокоясь об истечении срока действия. Вдобавок ко всему, экспорт диаграмм в изображения без водяных знаков может быть выполнен с помощью этого средства создания диаграмм ER.

Ключевые особенности:

  • Нет ограничений на количество диаграмм
  • Экспорт диаграммы без водяного знака

Draw.io (Интернет)

Стоимость: Бесплатно

Следующим в списке идет Draw.io. Это веб-инструмент, который позволяет создавать диаграммы отношений сущностей без необходимости регистрации. Сначала инструмент просит пользователя указать место для сохранения диаграмм. Вы можете хранить свои файлы на Google Диске, Dropbox или на жестком диске вашего компьютера. Еще одна важная вещь, которую следует помнить об этом бесплатном инструменте создания диаграмм ER, — это то, что вы можете выбрать предпочитаемый язык при использовании инструмента. Кроме того, вы можете продолжать редактировать диаграммы в интегрированных программах повышения производительности, таких как Jira и Confluence.

Ключевые особенности:

  • Укажите место для сохранения диаграмм
  • Доступно на нескольких языках
  • Интеграция Jira и Confluence

Lucidchart (Online, Windows, Mac)

Цена: Бесплатно с ограничением; Индивидуальный — 7,95 долларов США в месяц

Визуализируйте структуру своей базы данных в реляционной и логической форме с помощью конструктора диаграмм Lucidchart ER. Благодаря функции перетаскивания работать с диаграммами намного проще.Вы также можете создавать ER-диаграммы с нуля или автоматически генерировать ERD из вашей СУБД для загрузки таблиц базы данных. И что делает его рекомендуемым создателем диаграмм ER, так это то, что он позволяет пользователям экспортировать ERD в службы баз данных, такие как MySQL, Oracle, SQL Server и т. Д.

Ключевые особенности:

  • Генерировать ERD автоматически
  • Экспорт диаграмм в службу базы данных

SqlDBM (Web)

Цена: Бесплатно с ограничениями; Базовый — 25 долларов в месяц

Создавайте профессиональные диаграммы ER с помощью SqlDBM.Этот инструмент представляет собой инструмент для построения диаграмм ER, который работает в популярных веб-браузерах, позволяя создавать диаграммы в любое время и в любом месте. Одним из основных моментов этой программы является то, что она предоставляет историю версий, позволяющую сравнивать ваши ревизии и выявлять несоответствия, такие как допустимость значений NULL, тип данных и значения по умолчанию. Кроме того, этот инструмент ER-диаграммы предоставляет доступ к темным и светлым темам, а также режимам просмотра, которые подходят для различных целей, например для презентации.

Ключевые особенности:

  • Настраиваемые режимы просмотра

DBDiagram.io (Web)

Стоимость: Бесплатно; Professional — $ 9,00 в месяц

DBDiagram.io — еще один отличный инструмент для создания ERD. В отличие от описанных выше решений, этот инструмент создает диаграммы путем написания кодов. Другими словами, это удобно для пользователей, которым нравится редактировать с помощью клавиатуры. Кроме того, этот бесплатный инструмент для создания диаграмм ER позволяет экспортировать диаграммы в файл изображения или PDF и делиться ими одним щелчком мыши для вашего удобства. Кроме того, это средство создания диаграмм ER дает вам возможность загружать схему базы данных, такую ​​как Django и другие веб-фреймворки, при обновлении базы данных.

Основные возможности:

  • Создание диаграмм ER путем записи кодов
  • Сохранение диаграмм как изображений и PDF-файлов
  • Загрузка схемы базы данных из веб-фреймворков

QuickDBD (Web, Windows, Mac, Linux)

Цена: Бесплатно с ограничением; Профессиональный — 14 долларов в месяц

Если вы предпочитаете использовать клавиатуру для лазерной фокусировки при создании диаграмм ER, тогда QuickDB — ваша программа. Не только это, но вы также можете поделиться своими диаграммами в Интернете для совместной работы и создания качественной структуры базы данных.Этот инструмент диаграммы ER также поддерживает импорт схемы из MySQL, Oracle и SQL Server, что позволяет быстро и легко создавать ERD.

Ключевые особенности:

  • Сохранение и совместное использование проектов публично
  • Создайте ERD, введя схему
  • Поддерживает MySQL, SQL Server и Oracle

Заключение

Это одни из лучших и бесплатные инструменты диаграммы ER, чтобы отсортировать работу. Первые шесть программ позволяют рисовать ERD через графический интерфейс.Другими словами, вы можете зарисовать ERD, используя интерфейс перетаскивания. В этой связи, если вы предпочитаете создавать ERD, не отходя от клавиатуры, последние решения вам подойдут.

Рейтинг: 4.8 / 5 (на основе 7 оценок) Спасибо за вашу оценку!

Учебное пособие по диаграмме последовательности

: полное руководство с примерами

Это учебное пособие по диаграммам последовательности поможет вам лучше понять диаграммы последовательности; чтобы объяснить все, что вам нужно знать, от того, как нарисовать диаграмму последовательности до типичных ошибок, которых следует избегать при ее рисовании.

Есть 3 типа диаграмм взаимодействия; Диаграммы последовательностей, диаграммы связи и временные диаграммы. Эти диаграммы используются для иллюстрации взаимодействия между частями системы. Из трех диаграмм последовательности предпочитают как разработчики, так и читатели из-за их простоты.

В этом руководстве по диаграмме последовательности вы узнаете;

Что такое диаграмма последовательности?

Диаграммы последовательностей, обычно используемые разработчиками, моделируют взаимодействия между объектами в одном варианте использования.Они иллюстрируют, как различные части системы взаимодействуют друг с другом для выполнения функции, а также порядок, в котором происходит взаимодействие при выполнении конкретного варианта использования.

Проще говоря, диаграмма последовательности показывает, что различные части системы работают в «последовательности», чтобы что-то сделать.

Обозначения схем последовательности

Диаграмма последовательности структурирована таким образом, что она представляет собой временную шкалу, которая начинается сверху и постепенно спускается, чтобы обозначить последовательность взаимодействий.У каждого объекта есть столбец, а сообщения, которыми они обмениваются, представлены стрелками.

Краткий обзор различных частей схемы последовательности

Обозначение линии жизни

Диаграмма последовательности состоит из нескольких таких обозначений линий жизни, которые должны быть расположены горизонтально в верхней части диаграммы. Никакие два обозначения жизненного пути не должны перекрывать друг друга. Они представляют различные объекты или части, которые взаимодействуют друг с другом в системе во время последовательности.

Обозначение линии жизни с символом элемента актера используется, когда конкретная диаграмма последовательности принадлежит варианту использования.

Линия жизни с элементом сущности представляет системные данные. Например, в приложении обслуживания клиентов объект Customer будет управлять всеми данными, связанными с клиентом.

Линия жизни с граничным элементом указывает границу системы / программный элемент в системе; например, экраны пользовательского интерфейса, шлюзы баз данных или меню, с которыми взаимодействуют пользователи, являются границами.

И линия жизни с элементом управления указывает на контролирующую организацию или менеджера. Он организует и планирует взаимодействия между границами и объектами и служит посредником между ними.

Полосы активации

Панель активации — это ящик, помещенный на спасательный круг. Он используется, чтобы указать, что объект активен (или создан) во время взаимодействия между двумя объектами. Длина прямоугольника указывает, сколько времени объекты остаются активными.

На диаграмме последовательности взаимодействие между двумя объектами происходит, когда один объект отправляет сообщение другому. Использование панели активации на линиях жизни вызывающего сообщения (объект, отправляющий сообщение) и получателя сообщений (объект, который получает сообщение) указывает на то, что оба активны / создаются во время обмена сообщением.

Стрелки сообщений

Стрелка от вызывающего сообщения к получателю сообщения указывает сообщение на диаграмме последовательности.Сообщение может течь в любом направлении; слева направо, справа налево или назад к самому сообщению. Хотя вы можете описать сообщение, отправляемое от одного объекта к другому с помощью стрелки, с помощью разных стрелок вы можете указать тип отправляемого или получаемого сообщения.

Стрелка сообщения снабжена описанием, которое известно как подпись сообщения. Формат подписи этого сообщения приведен ниже. Все части, кроме message_name, необязательны.

атрибут = имя_сообщения (аргументы): return_type

Как показано в примере панели активации, синхронное сообщение используется, когда отправитель ожидает, пока получатель обработает сообщение и вернется, прежде чем продолжить с другим сообщением.Стрелка, используемая для обозначения этого типа сообщения, сплошная, как показано ниже.

Асинхронное сообщение используется, когда вызывающая сторона сообщения не ждет, пока получатель обработает сообщение и вернется, прежде чем отправлять другие сообщения другим объектам в системе. Стрелка, используемая для отображения этого типа сообщения, представляет собой линейную стрелку, как показано в примере ниже.

Ответное сообщение используется, чтобы указать, что получатель сообщения завершил обработку сообщения и возвращает управление вызывающей стороне сообщения.Возвратные сообщения являются необязательными элементами обозначения, поскольку панель активации, которая запускается синхронным сообщением, всегда подразумевает обратное сообщение.

Совет. Вы можете избежать загромождения ваших диаграмм, минимизируя использование возвращаемых сообщений, поскольку возвращаемое значение может быть указано в самой стрелке исходного сообщения.

  • Сообщение о создании участника

Объекты не обязательно существуют на протяжении всей последовательности событий. Объекты или участники могут быть созданы в соответствии с отправляемым сообщением.

Обозначение поля отброшенного участника можно использовать, когда необходимо показать, что конкретный участник не существовал до тех пор, пока не был отправлен вызов создания. Если созданный участник что-то делает сразу после своего создания, вы должны добавить поле активации прямо под полем участника.

  • Сообщение об уничтожении участника

Аналогичным образом участники, когда они больше не нужны, также могут быть удалены из диаграммы последовательности. Это делается путем добавления знака «X» в конце линии жизни указанного участника.

Когда объект отправляет сообщение самому себе, это называется рефлексивным сообщением. На это указывает стрелка сообщения, которая начинается и заканчивается на той же линии жизни, как показано в примере ниже.

Комментарий

Диаграммы

UML обычно допускают аннотацию комментариев во всех типах диаграмм UML. Объект комментария представляет собой прямоугольник с загнутым углом, как показано ниже. Комментарий можно связать со связанным объектом с помощью пунктирной линии.

Примечание: Просмотрите рекомендации по диаграмме последовательности, чтобы узнать о фрагментах последовательности.

Рекомендации по диаграмме последовательности

  • Управление сложными взаимодействиями с фрагментами последовательности

Фрагмент последовательности представлен в виде прямоугольника, который обрамляет раздел взаимодействий между объектами (как показано в примерах ниже) на диаграмме последовательности.

Он используется для более структурированного отображения сложных взаимодействий, таких как альтернативные потоки и циклы. В верхнем левом углу фрагмента сидит оператор. Это — оператор фрагмента — указывает, что это за фрагмент.

Альтернативы

Фрагмент альтернативной комбинации используется, когда необходимо сделать выбор между двумя или более последовательностями сообщений. Он моделирует логику «если бы еще».

Альтернативный фрагмент представлен большим прямоугольником или рамкой; он указывается путем упоминания «alt» внутри поля имени фрейма (он же оператор фрагмента).

Чтобы показать две или более альтернативы, большой прямоугольник затем делится на так называемые операнды взаимодействия с помощью пунктирной линии, как показано в приведенном выше примере диаграммы последовательности.У каждого операнда есть защита для проверки, и она помещается в верхнем левом углу операнда.

Опции

Фрагмент комбинации опций используется для обозначения последовательности, которая будет иметь место только при определенных условиях, в противном случае последовательность не появится. Он моделирует утверждение «если, то».

Подобно альтернативному фрагменту, фрагмент option также представлен в прямоугольной рамке, где «opt» помещается внутри поля имени.

В отличие от альтернативного фрагмента, фрагмент опции не делится на два или более операндов. Охранник опции находится в верхнем левом углу.

(Найдите пример диаграммы последовательности с фрагментом опции в разделе «Шаблоны и примеры диаграмм последовательности»).

Петли

Фрагмент цикла используется для представления повторяющейся последовательности. Поместите слова «loop» в поле имени и условие защиты в левом верхнем углу рамки.

В дополнение к булевской проверке, защита во фрагменте цикла может иметь два других специальных условия, против которых проверяются. Это минимальные итерации (записываются как minint = [число] и максимальные итерации (записываются как maxint = [число]).

Если это защита от минимума итераций, цикл должен выполняться не менее указанного числа, а если это защита от максимального числа итераций, цикл не должен выполняться больше указанного числа.

(Найдите пример фрагмента цикла ниже в шаблонах диаграмм последовательности и в разделе примеров)

Ссылочный фрагмент

Вы можете использовать ref-фрагмент для управления размером больших диаграмм последовательностей.Это позволяет повторно использовать часть одной диаграммы последовательности в другой, или, другими словами, вы можете ссылаться на часть диаграммы на другой диаграмме, используя фрагмент ссылки.

Чтобы указать ссылочный фрагмент, вы должны упомянуть «ref» в поле имени фрейма и имя диаграммы последовательности, которая упоминается внутри фрейма.

Для получения дополнительных фрагментов последовательности см. Помимо основ диаграмм последовательностей: Часть 1 , Часть 2 и Часть 3 .

  • Нарисуйте более мелкие диаграммы последовательности, отражающие суть варианта использования

Вместо того, чтобы загромождать диаграмму последовательности несколькими объектами и группами сообщений, которые запутают читателя, нарисуйте несколько диаграмм последовательности меньшего размера, которые точно объясняют, что делает ваша система. Убедитесь, что схема умещается на одной странице и оставляет место для пояснительных примечаний.

Также вместо того, чтобы рисовать десятки диаграмм последовательностей, выясните, что общего среди сценариев, и сосредоточьтесь на этом.А если код выразительный и может стоять сам по себе, вообще нет необходимости рисовать диаграмму последовательности.

Как нарисовать схему последовательности

Диаграмма последовательности представляет сценарий или поток событий в одном единственном варианте использования. Поток сообщений на диаграмме последовательности основан на описании конкретного варианта использования.

Затем, прежде чем вы начнете рисовать диаграмму последовательности или решить, какие взаимодействия должны быть включены в нее, вам нужно нарисовать диаграмму варианта использования и подготовить исчерпывающее описание того, что делает конкретный вариант использования.

Из приведенного выше примера диаграммы варианта использования «Создать новую учетную запись онлайн-библиотеки» мы сосредоточимся на варианте использования под названием «Создать новую учетную запись пользователя», чтобы нарисовать наш пример диаграммы последовательности.

Перед тем, как нарисовать диаграмму последовательности, необходимо определить объекты или действующих лиц, которые будут задействованы в создании новой учетной записи пользователя. Это было бы;

  • Библиотекарь
  • Система управления онлайн-библиотекой
  • База данных учетных данных пользователей
  • Электронная почта

После того, как вы определите объекты, важно написать подробное описание того, что делает вариант использования.Из этого описания вы можете легко определить взаимодействия (которые должны быть на диаграмме последовательности), которые будут происходить между указанными выше объектами после выполнения варианта использования.

Вот шаги, которые выполняются в варианте использования «Создать новую учетную запись пользователя библиотеки».

  • Библиотекарь запрашивает у системы создание новой учетной записи онлайн-библиотеки
  • Библиотекарь затем выбирает тип учетной записи пользователя библиотеки
  • Библиотекарь вводит данные пользователя
  • Данные пользователя проверяются с помощью базы данных учетных данных пользователя
  • Создана новая учетная запись пользователя библиотеки
  • Краткое изложение деталей новой учетной записи затем отправляется пользователю по электронной почте

На каждом из этих шагов вы можете легко указать, какими сообщениями следует обмениваться между объектами на диаграмме последовательности.Как только все станет ясно, вы можете приступить к рисованию диаграммы последовательности.

На схеме ниже показано, как объекты в системе управления онлайн-библиотекой взаимодействуют друг с другом для выполнения функции «Создать новую учетную запись пользователя библиотеки».

Распространенные ошибки в схеме последовательностей

При рисовании диаграмм последовательностей дизайнеры часто допускают эти типичные ошибки. Избегая этих ошибок, вы можете гарантировать качество вашей диаграммы.

  • Слишком много деталей.Это загромождает диаграмму и затрудняет чтение.
  • Устаревшие и устаревшие диаграммы последовательности операций, которые не имеют отношения к интерфейсам, реальной архитектуре и т. Д. Системы. Не забудьте заменить или изменить их.
  • Не оставлять пробелов между текстом варианта использования и стрелкой сообщения; это затрудняет чтение диаграммы.
  • Не обращая внимания на происхождение стрелок сообщений.

См. Подробное объяснение этих типичных ошибок в Руководстве по диаграммам последовательностей: общие ошибки, которых следует избегать при построении диаграмм последовательности.

Примеры и шаблоны схем последовательности

Ниже приведены несколько примеров диаграмм последовательности и шаблонов, нарисованных с помощью Creately. Создавайте схемы последовательностей в Интернете с помощью онлайн-инструмента Creately. Щелкните шаблон, чтобы открыть его в редакторе.

Схема последовательности операций системы онлайн-экзаменов

Щелкните изображение, чтобы отредактировать его в Интернете

Система онлайн-экзаменов — Схема классов (UML)

Пример диаграммы последовательности системы управления школой

Пример фрагмента комбинации опций

Пример последовательности цикла

Вот еще несколько шаблонов диаграмм последовательности и примеров , которые вы можете редактировать прямо сейчас.

Учебное пособие по диаграммам последовательности

— презентация SlideShare

Отзыв об Учебном пособии по диаграммам последовательностей

Этот учебник по диаграммам последовательности охватывает все, что вам нужно знать о диаграммах последовательности и их рисовании. Если у вас есть какие-либо предложения или вопросы относительно учебника по диаграмме последовательности, не стесняйтесь оставлять комментарий.

Дополнительные уроки по диаграммам

Визуализируйте и документируйте, как ваша система эффективно работает, с помощью диаграмм последовательности. Зарегистрируйте учетную запись Creately, чтобы создать диаграмму последовательности в Интернете.Начни здесь

Узнайте, как рисовать сетевые диаграммы как профессионал

Все мы предпочитаем графику, изображения или любой другой вид визуального представления обычному тексту.

Обычный текст не приносит удовольствия и не может удерживать наше внимание надолго. Иногда это тоже сложно понять. Итак, очевидно, что диаграммы полезно использовать для демонстрации сложных отношений или структур.

И один из них — , схема сети .

Это не только помогает каждому в команде понять структуры, сети и процессы; он также удобен в управлении проектами, обслуживании сетевых структур, отладке и т. д.

Сетевые диаграммы демонстрируют, как работает сеть. Это руководство по сетевой диаграмме научит вас всему, что вам нужно знать, от того, что такое сетевая диаграмма до ее символов и того, как их составлять.

Creately предлагает простые инструменты для рисования сетевых диаграмм или можно просто выбрать существующий шаблон.

Что такое сетевые диаграммы?

Как следует из названия, это визуальное представление кластера или небольшой структуры сетевых устройств. Он не только показывает компоненты этой сети, но и показывает, как они связаны между собой.

Хотя изначально сетевые диаграммы использовались для изображения устройств, теперь они широко используются и для управления проектами.

Схемы сети могут быть двух типов

Физический : Этот тип сетевой диаграммы демонстрирует фактические физические отношения между устройствами / компонентами, составляющими сеть.

Логический : Этот тип диаграммы показывает, как устройства взаимодействуют друг с другом и как информация передается по сети. В основном он используется для изображения подсетей, сетевых устройств и протоколов маршрутизации.

Какие символы на схеме сети используются?

Это обычно используемые символы, используемые в сетевой диаграмме. Однако есть много других символов, которые могут сделать вашу схему сети точной и понятной.

После выбора шаблона сетевой диаграммы Creately автоматически загружает для вас соответствующие символы вместе с именами под ним, чтобы сделать его простым и быстрым.

Разве не так просто?

Ниже приведен снимок экрана панели инструментов Creately, а символы отмечены красным кружком для справки. Все, что вам нужно сделать, это перетащить символ и создать свою собственную схему сети.

Общепринятые условия

Существует несколько определений, используемых в сетевых диаграммах, о которых вам следует знать.

Действие : Это операция, которая обычно представлена ​​стрелкой (в основном для указания направлений) с концом, а также начальной точкой.

Может быть 4-х типов:

Действие предшественника должно быть выполнено до начала другого действия.

Последующее действие не может быть инициировано до тех пор, пока действия не будут завершены. Это последующее действие должно происходить немедленно.

Параллельная деятельность должна быть запущена одновременно.

Фиктивная активность не использует никаких ресурсов, но отображает зависимость.

Событие обозначается кружком (также известным как узел ) и обозначает завершение одного или нескольких действий и начало новых.События можно разделить на три типа:

Событие слияния — это место, где одно или несколько действий соединяются с событием и сливаются.

Пакетное событие — это место, где одно или несколько действий завершают событие.

Событие слияния и пакетной передачи — это когда одно или несколько действий объединяются и всплывают одновременно.

Последовательность относится к приоритету отношений между устройствами или действиями. Следующие вопросы могут помочь вам выяснить

  • Какая работа будет следовать или предшествовать?
  • Какие задания могут выполняться (или будут выполняться) одновременно?
  • Что контролирует старт и финиш?

Каковы использования сетевых диаграмм?

Вы можете использовать сетевые диаграммы для нескольких действий, включая

  • Структурирование домашней или офисной сети
  • Понимание и устранение неполадок и ошибок
  • Обновите или обновите существующую сеть.
  • Документация по адаптации, связи, планированию и т. Д.
  • Отслеживание компонентов, устройств или рабочих мест
  • Изобразите процесс и шаги, которые необходимо предпринять при реализации проекта

Типы сетевых схем

Топология шины

Их проще всего настроить, и для них потребуется меньшая длина кабеля, чем для любой другой топологии. Компьютеры или сеть подключены к одной линии (с двумя конечными точками) или к магистрали. Следовательно, это также широко известно как линейная топология.

Хотя большая часть шинной топологии будет линейной, существует еще одна форма шинной сети, которая называется «Распределенная шина». Эта сетевая топология соединяет разные узлы с общей точкой передачи, и эта точка имеет две или более конечных точки для добавления дополнительных ветвей.

Топология

«Шина» обычно используется, когда у вас небольшая сеть и требуется линейное подключение устройств. Однако, если шина (или линия) выходит из строя или имеет ошибку, трудно определить проблему и устранить неполадки.

Кольцо

Как следует из названия, сеть имеет форму кольца. Каждое устройство / узел соединяется ровно с двумя другими, пока не станет кругом. Информация отправляется от узла к узлу (циклически), пока не достигнет места назначения.

В отличие от шинной топологии, легко добавить или удалить узел из кольцевой топологии. Однако, если какой-либо из кабелей сломается или узлы выйдут из строя, то откажет вся сеть.

Звезда

Каждый узел отдельно и индивидуально подключается к концентратору, образуя звезду.Вся информация проходит через хаб, прежде чем отправится в пункт назначения.

Хотя звездообразная топология требует намного большей длины кабеля, чем другая, отказ любого узла не повлияет на сеть. Кроме того, каждый узел можно легко снять в случае поломки или поломки. Однако, если концентратор выйдет из строя, сеть остановится.

Сетка

На схеме сети этого типа каждый узел передает данные для сети. Он может быть двух типов: Полная сетка и Частично связанная сетка.

Пока каждый узел соединен друг с другом в полной сетке; узлы связаны друг с другом на основе их паттернов взаимодействия в частично связанной сетке.

Дерево

Это комбинация шинной и звездообразной топологии.

Как нарисовать сетевую диаграмму

Лучше всего начать рисовать схему с помощью бумаги и ручки. После этого вы можете перейти к любому инструменту построения диаграмм (например, Creately), разработанному для этой цели.

Как упоминалось ранее, все, что вам нужно сделать, это перетащить символы, линии, фигуры и т. Д. Для изображения соединений. Вы также можете выбрать один из тысячи шаблонов на Creately, чтобы сэкономить время и силы.

Выберите топологию сети : В зависимости от конечной цели топология будет отличаться. Сетевые схемы для личной домашней сети намного проще (и, в основном, линейны) по сравнению со стоечной сетью или сетью VLAN для офиса.

Когда у вас есть все подробности о подключениях, устройствах и т. Д.вы можете начать с инструмента построения диаграмм.

С Creately вы можете использовать один из множества доступных шаблонов сетевых диаграмм.

После выбора шаблона диаграммы;

  • Добавьте соответствующее оборудование (вставляя символы): Как показано выше, Creately загружает соответствующие формы, инструменты, стрелки и т. Д. Вы можете начать с добавления компьютеров, серверов, маршрутизаторов, межсетевых экранов и т. Д. На страницу.
  • Обозначьте символы / устройства: добавьте названия компонентов для ясности для всех, кто хочет на них ссылаться.Если вы не хотите добавлять имена (возможно, потому что они будут выглядеть загроможденными), вы можете пронумеровать их и прикрепить к нему приложение, описывающее каждый элемент.
  • Нарисуйте соединительные линии: используйте линии и стрелки направления, чтобы показать, как каждый компонент соединен. Ознакомьтесь с разделом с рекомендациями, чтобы понять, как следует рисовать линии и стрелки.

Шаблоны сетевых схем

Шаблон схемы офисной сети

Шаблон схемы сети VLAN

Шаблон базовой сетевой схемы

Примеры различных сетевых схем

Распространенные ошибки сетевых схем

Зацикливание

Как следует из названия, это ситуация, когда вы создаете бесконечную петлю на схеме сети.

Висячие

Это ситуация, когда событие отключено от других действий.Пока действие сливается с событием, нет активности, которая начинается или вытекает из этого события. Следовательно, это событие отключается от сети.

Манекен

Это не существует и является воображаемым. Он используется на сетевой диаграмме (обычно представленной пунктирной стрелкой), чтобы показать зависимость или связь между двумя или более действиями.

Например, A и B действуют одновременно. C зависит от A; D зависит от A и B. Эта связь показана с помощью пунктирной стрелки.

Рекомендации по работе с сетевыми диаграммами

Как и в случае с другими диаграммами, сетевые диаграммы содержат несколько общепринятых символов. Есть еще кое-что, что вы бы хотели сделать, чтобы сделать его более привлекательным.

Однако, если вы планируете использовать диаграмму в официальных целях, для презентации или демонстрации и т. Д., Всегда лучше использовать стандартные символы.

Но не расстраивайтесь. Вы всегда можете использовать символы, которые хотите, но убедитесь, что вы предоставляете информацию таким образом, чтобы ее было легко понять и найти.

Еще несколько указателей:

  • Избегайте использования пересекающих друг друга стрел
  • Используйте прямые стрелки
  • Не отображать время длиной стрелок
  • Всегда используйте стрелки слева направо.
  • Используйте минимальные манекены (при необходимости используйте их для черновика)
  • Сеть должна иметь только одну точку входа, известную как начальное событие, и одну точку возникновения, известную как конечное событие.

Что вы думаете об этом руководстве по сетевой схеме?

Я надеюсь, что этот пост (скорее, руководство!) Поможет вам создать потрясающие сетевые диаграммы.Они великолепны, если вы хотите более простым способом показать сложные сети или процессы.

Если у вас есть какие-либо вопросы о рисовании сетевых диаграмм или какие-либо предложения по улучшению этого руководства, оставьте комментарий.

Об авторе

Чхави Агарвал (Chhavi Agarwal) — внештатный писатель / блогер по техническим и маркетинговым вопросам и соучредитель Content Writer Guru. Она тесно сотрудничает с компаниями B2C / B2B, и помогает расширять их присутствие в Интернете за счет создания контента.Когда она не пишет (ее первая любовь!), Она путешествует по Индии со всеми своими сумасшедшими гаджетами и шляпой, документируя свои впечатления в Mrs. Daaku Studio (блог о путешествиях). Вы можете связаться с ней в LinkedIn

20+ шаблонов блок-схем, советов по дизайну и примеров

Если вы хотите рассказать о бизнес-процессах, спланировать маркетинговые кампании, привлечь сотрудников или воплотить в жизнь любую форму схемы рабочего процесса, хороший шаблон блок-схемы поможет вам правильно понять.

Блок-схема — это диаграмма, которая визуализирует процесс или рабочий процесс, как в этом примере:


СОЗДАТЬ ШАБЛОН

Обычно вы используете прямоугольники или фигуры для представления различных шагов в процессе, а затем соединяете эти шаги линиями или стрелками.

Блок-схемы идеально подходят для включения в планы проектов, бизнес-отчеты, презентации и официальные документы. Действительно, везде, где вам нужно упростить и сообщить процесс.

[Перейти вперед]

Шаблоны бизнес-схем

Использование блок-схемы в вашем бизнесе — отличный способ рассказать о внутренних процессах или рабочих потоках найма и проекта. Блок-схемы можно использовать для составления бюджета, планирования или общения.


СОЗДАТЬ ШАБЛОН

Шаблоны блок-схем бюджетирования

Один из способов использования блок-схемы — это разбить на части целое.

Это может означать разбиение концепции на компоненты, например разбивку факторов, влияющих на общие затраты бизнеса.

Или разбивает больший бюджет на подкатегории, например, на разные аспекты расходов.

Например, посмотрите, как шаблон блок-схемы ниже визуализирует разбивку бюджета:


СОЗДАТЬ ШАБЛОН

Приведенная выше диаграмма начинается с общего бюджета, а затем разбивается на более мелкие части с использованием значков для представления каждой области.Блок-схема бюджета — это простой способ визуально представить свой бюджет сотрудникам и заинтересованным сторонам.

Шаблоны медицинских блок-схем

Использование блок-схемы в медицинских учреждениях может быть быстрым и простым способом позволить пользователям ваших услуг принимать информированные решения о своем здоровье.


СОЗДАТЬ ШАБЛОН

В приведенной выше медицинской схеме читатели проходят через системы и получают инструкции в зависимости от результата. Подобная медицинская блок-схема отлично подходит для любого медицинского бизнеса, поскольку пользователи могут легко получить доступ к нужным услугам быстрее.

Вы можете воссоздать эту медицинскую блок-схему, используя простую концептуальную блок-схему, как показано ниже:


СОЗДАТЬ ШАБЛОН

Внутренние процессы также могут быть эффективно представлены с помощью инфографики блок-схемы. На медицинской инфографике ниже процесс четко разбит на этапы, и за ним легко следить.


СОЗДАТЬ ШАБЛОН

Шаблоны блок-схем HR

Отдел кадров часто использует в своей работе блок-схемы.Блок-схема может быть простым способом информирования о политике и процессах компании внутри организации. Блок-схемы также можно использовать во время процесса найма, чтобы убедиться, что прием на работу является справедливым и последовательным.

Шаблоны блок-схем организационной структуры

Корпоративная организационная схема — еще одно классическое применение блок-схемы. Организационные схемы удобно включать в справочники для сотрудников или в материалы для адаптации, чтобы новые сотрудники понимали структуру компании.

Блок-схема организационной структуры разбивает целое на части, то есть компанию на различные отделы / команды, чтобы показать иерархию и командные отношения.


СОЗДАТЬ ШАБЛОН

Совет для профессионалов: Venngage упрощает обмен вашей блок-схемой с важными людьми. Закончив редактирование, скопируйте личную ссылку или быстро отправьте ее своему начальнику или клиенту по электронной почте. Перейдите на учетную запись Premium или Business, чтобы загрузить блок-схему или активировать командные функции.См. Ниже пример того, как поделиться в Venngage:

Цветовое кодирование также помогает различать отделы в этом шаблоне организационной диаграммы (синий или фиолетовый):


СОЗДАТЬ ШАБЛОН

Эффект градиента помогает различать самые старшие и младшие должности.

Pro Совет: Сделайте свой фирменный шаблон блок-схемы одним щелчком мыши с помощью нашего инструмента My Brand Kit. В приведенном ниже примере показано, как открыть вкладку «Мой брендовый комплект» и щелкнуть цветовую палитру, чтобы применить ее ко всему шаблону.Вы можете взять цвета своего бренда со своего веб-сайта или установить их вручную — на ваше усмотрение! Это полезно для консультантов и фрилансеров, которые хотят быстро добавить в свой документ брендинг клиента.

Диаграммы организационной структуры могут также включать контактные данные членов группы. В приведенном ниже примере также хорошо используются значки, чтобы проиллюстрировать, за что отвечает каждый отдел.


СОЗДАТЬ ШАБЛОН

В этой простой организационной диаграмме используются значки с указанием пола.Вы можете заменить их значками, подходящими для их роли, например значком рукопожатия для менеджера по работе с партнерами.


СОЗДАТЬ ШАБЛОН

Pro Совет: В редакторе Venngage щелкните любой значок в шаблоне блок-схемы, а затем щелкните «Заменить», чтобы изменить его. Откроется наша библиотека иконок с тысячами профессиональных иконок. Поиск по ключевым словам. В приведенном ниже примере я искал «продажи», чтобы найти нужный значок, представляющий вице-президента по продажам на организационной диаграмме.Инструмент вставил (и изменил размер) значок корзины покупок для меня.

При выборе значков для своего дизайна не забывайте следовать этим рекомендациям:

  • Выберите значки одного стиля (одинаковой ширины линии, плоские или иллюстрированные, с заливкой или штриховкой и т. Д.).
  • Убедитесь, что ваши значки имеют одинаковый размер, чтобы ваш дизайн не выглядел загроможденным.
  • Не используйте значки для замены текста, если значение не очень хорошо известно (например, знак остановки).

Или вместо значков попробуйте использовать фотографии:


СОЗДАТЬ ШАБЛОН

Это особенно эффективно для персонализации корпоративных организационных диаграмм или карт взаимодействия с клиентом (см. Следующий раздел ниже).

Pro Совет: Загрузите свои собственные фотографии в редактор Venngage, а затем перетащите их, чтобы заменить любую существующую фотографию в шаблоне. Мы изменим его размер за вас. В приведенном ниже примере показано, как я заменил фотографию вице-президента по маркетингу своей фотографией:

Подробнее: 12+ примеров и шаблонов организационных схем

Шаблоны схем процесса найма

Процесс найма может быть таким же индивидуальным, как и организация.Некоторые компании требуют трех раундов собеседований и проверок рекомендаций, тогда как другим компаниям может потребоваться проверка навыков.

Блок-схема, которая поможет вашим потенциальным новым сотрудникам, а также менеджерам по найму быть в курсе всего процесса, может быть бесценным активом.

Разделение сложных процессов, таких как прием на работу, на управляемые этапы, помогает поддерживать согласованность команд и концентрацию внимания на результатах приема на работу.

Но нет причин, по которым ваша схема приема на работу должна быть скучным документом.Использование яркого или фирменного шаблона блок-схемы помогает показать бренд вашего работодателя и делает его более привлекательным.


СОЗДАТЬ ШАБЛОН

Вы можете использовать цвета в блок-схеме для:

  • Различайте типы информации.
  • Подчеркните конкретные моменты.
  • Придайте вашей блок-схеме индивидуальность.

Например, вы можете использовать цвета, чтобы различать разные этапы процесса.

Цвета не только помогают читателям запоминать информацию, но и упрощают сканирование блок-схемы.

Посмотрите, как цвет используется в этом шаблоне блок-схемы, который показывает процесс приема на работу:


СОЗДАТЬ ШАБЛОН

Несколько советов по использованию цвета для эффективной передачи информации:

  • Используйте контрастные и дополнительные цвета для выделения информации.
  • Добавьте один цвет к черно-белому дизайну, чтобы выделить один фрагмент информации.
  • Выберите цвета, которые отражают настроение или тему вашей информации.

Прочтите наше руководство о том, как выбрать фирменные цвета, чтобы получить дополнительные советы.

Шаблоны блок-схем рисков проекта

Большинство проектов сопряжено с риском. Часто роль отдела кадров состоит в том, чтобы помочь подготовиться к риску, особенно когда дело касается персонала.

Шаблон блок-схемы может быть хорошим способом сопоставить риски каждого проекта с вовлеченными людьми. Приведенный ниже шаблон блок-схемы можно использовать во время запуска проекта или реструктуризации компании.


СОЗДАТЬ ШАБЛОН

Шаблоны маркетинговых блок-схем

Маркетинговые кампании принимают самые разные формы и формы.Шаблон блок-схемы можно использовать для планирования кампаний и маркетинговых стратегий. Блок-схемы также могут использоваться для разработки маркетинговых процессов.

Блок-схемы

сами по себе также являются ценным маркетинговым инструментом, особенно когда они используются для мероприятий или социальных сетей.

Шаблоны блок-схем приглашения на мероприятие

Этот шаблон блок-схемы можно использовать как приглашение на мероприятие, которое вы можете опубликовать в социальных сетях или распечатать и превратить в флаер:


СОЗДАТЬ ШАБЛОН

Вы также можете настроить вышеприведенный шаблон блок-схемы для специальной продажи или рекламной акции.

Например, один путь потока может быть:

  • У вас скоро рождественская вечеринка в офисе?
  • У вас есть полуприличное платье?
  • Вам необходимо сделать скидку 30% на праздничную распродажу!

Шаблоны блок-схем маркетинговых экспериментов

Блок-схемы

— это не просто визуальные элементы, которые объясняют процессы другим.

Они также могут быть полезными инструментами, помогающими планировать и расставлять приоритеты в проектах, стратегиях и экспериментах.

Например, возьмите приведенный ниже шаблон блок-схемы, который можно использовать, чтобы определить, стоит ли проводить эксперимент роста. Он поможет вам спланировать и реализовать собственную стратегию роста бизнеса:


СОЗДАТЬ ШАБЛОН

Советы по использованию блок-схемы для определения приоритетов экспериментов:

  • Определите ключевой показатель или цель, на которую вы хотите повлиять, и эксперимент, который вы хотите провести, чтобы повлиять на эту цель.
  • Задайте прогнозные вопросы о ценности и ресурсах эксперимента, чтобы определить, должен ли он быть приоритетом.
  • Используйте разные цвета для классификации типов требуемых ресурсов или количества усилий, необходимых для проведения эксперимента.

Шаблоны блок-схем карты пути клиента

Диаграммы и инфографика — идеальные форматы для рассказа историй с вашими данными. Они позволяют иллюстрировать концепции и события с помощью привлекательных визуальных элементов, как в примере последовательности операций ниже.

Одно из самых популярных применений блок-схемы — иллюстрировать путь клиента к бизнесу.

Хотя карты пути клиента могут быть довольно простыми, все больше компаний создают привлекательные визуальные эффекты, чтобы рассказывать истории своих клиентов.

Значки, яркие цвета и элегантные шрифты — все это может сделать вашу карту пути к покупке интересной для чтения, сохранив при этом профессиональный вид.

Если вы хотите включить в один визуальный элемент несколько путей клиента, то использование разных цветов и значков (или фотографий) для их соответствующих путей упростит чтение вашей диаграммы.Возьмите этот шаблон блок-схемы:


СОЗДАТЬ ШАБЛОН

Щелкните любой из вышеперечисленных шаблонов, чтобы войти в онлайн-конструктор карт пути клиента. Настройте шаблон по своему вкусу — опыт проектирования не требуется.

Советы по использованию блок-схемы для рассказа истории:

  • Используйте указатели направления, например стрелки, чтобы указать, как люди читают вашу диаграмму.
  • Используйте значки, чтобы проиллюстрировать шаги или этапы вашего процесса.
  • Если вы показываете путь нескольких клиентов, используйте разные цвета и иллюстрации, чтобы обозначить их пути.

Шаблоны блок-схем социальных сетей

Блок-схемы

не должны просто визуализировать утомительные бизнес-процессы. Они также могут быть интересным способом привлечь вашу аудиторию в социальных сетях!

Вы можете создать блок-схему, которая дублирует викторину, как эта блок-схема, которую мы составили, которая расскажет вам, какова ваша личность виски. Людям нравятся викторины, поэтому не бойтесь использовать их в своем контенте.

Или возьмите эту очень полезную блок-схему, которая поможет вам составить план на День святого Валентина.

Яркий цвет фона и причудливые значки помогают выделить дизайн в людских новостных лентах:


СОЗДАТЬ ШАБЛОН

Ключевые советы по разработке блок-схемы для социальных сетей:

Шаблоны инфографических схем

Инфографика — ценный инструмент для контент-маркетинга.

Если вы создаете инфографику, которая охватывает больше информации, вы можете включить в свой дизайн небольшую блок-схему.

Как правило, рекомендуется визуализировать только короткий процесс или простую концепцию.

Для более подробной информации, вероятно, потребуется отдельная инфографика или диаграмма.

Например, эта инфографика использует блок-схему в первом разделе, чтобы показать, как различные элементы вашего контента влияют на его общий стиль и удобочитаемость:


СОЗДАТЬ ШАБЛОН

При включении блок-схемы в большую инфографику не забудьте:

  • Сделайте вашу блок-схему краткой и сфокусированной на одной концепции.
  • Четко назовите раздел блок-схемы, чтобы читатели его поняли.

Примеры шаблонов блок-схемы недвижимости

Агенты по недвижимости также могут использовать блок-схемы в своих маркетинговых материалах, чтобы помочь клиентам понять путь к недвижимости.

Этот шаблон нижеприведенной блок-схемы в сфере недвижимости может помочь потенциальным клиентам лучше понять их потребности. Предоставление информации о вашей отрасли, которая не является просто коммерческим предложением, может помочь укрепить авторитет и доверие.


СОЗДАТЬ ШАБЛОН

Шаблоны блок-схем проекта

Проекты часто состоят из нескольких этапов или этапов, и отслеживать прогресс может быть сложно. Если в вашем проекте участвует несколько членов команды, важно также убедиться, что все на правильном пути.

При разработке любой новой временной шкалы проекта может быть удобно создать блок-схему проекта, чтобы сопоставить этапы и зависимости.


СОЗДАТЬ ШАБЛОН

Шаблоны блок-схем проектирования продуктов

Иконки — еще один элемент дизайна, который можно использовать, чтобы сделать вашу информацию более запоминающейся.Вы можете использовать значки, чтобы выделить моменты и проиллюстрировать концепции.

Например, в этой блок-схеме используются значки, чтобы подчеркнуть и проиллюстрировать каждый шаг в процессе разработки продукта (например, значок ракетного корабля для фазы запуска):


СОЗДАТЬ ШАБЛОН

Шаблоны блок-схем оценки

Если вы хотите помочь людям принять решение, блок-схема — отличный способ визуализировать два варианта или пути, по которым люди могут пойти.

Вы можете показать, как два пути расходятся из одних и тех же начальных точек, или вы можете разместить две блок-схемы рядом.

Например, эта инфографика показывает два возможных пути, по которым читатели могут пойти, разместив две блок-схемы рядом:


СОЗДАТЬ ШАБЛОН

Эта красочная презентация сравнивает новую компанию с ее конкурентом на слайде №4:


СОЗДАТЬ ШАБЛОН

Помните об этих советах при использовании блок-схемы для отображения двух вариантов:

  • Покажите параллельные варианты или выполняемые этапы, разместив их на странице на одном уровне.
  • Используйте цвета и значки, чтобы различать два пути.
  • Используйте более яркий цвет, чтобы выделить путь, по которому вы хотите, чтобы читатели пошли (например, если вы показываете два варианта тарифного плана).

Шаблоны технологических схем

При использовании одного текста может быть сложно показать сложные процессы. Используя шаблон визуальной блок-схемы, вы можете эффективно передавать потоки процессов. Диаграммы рабочего процесса также можно использовать, чтобы помочь командам согласовывать сложные проекты.


СОЗДАТЬ ШАБЛОН

В этой блок-схеме заказа еды процесс размещения заказа четко объясняется с помощью нескольких вариантов ответа «да» или «нет». Подобную блок-схему можно использовать для адаптации новых сотрудников или для понимания процессов, необходимых для успешного делового взаимодействия.

Шаблоны циклических схем

У некоторых процессов нет определенного начала или конца, и блок-схема — отличный способ визуализировать это.

Например, в этом шаблоне брошюры используется блок-схема, чтобы показать, почему этот бизнес является устойчивым:


СОЗДАТЬ ШАБЛОН

Этот простой пример блок-схемы является динамическим и отображает повторяющийся процесс (дизайн):


СОЗДАТЬ ШАБЛОН

Советы по использованию блок-схемы для визуализации циклического процесса:

  • Поместите «отправную точку» в верхний левый угол вашей блок-схемы.
  • Используйте указатели направления, такие как стрелки, чтобы указать, в каком направлении движется цикл.
  • Предложите краткое описание блок-схемы для контекста.

Объединение шаблонов блок-схем

Хотите визуализировать два процесса, которые работают в тандеме друг с другом?

Чтобы помочь читателям лучше понять оба процесса, вы можете создать блок-схему, которая визуализирует оба процесса.

Ключ к объединению двух потоков — сделать диаграммы простыми.

Если вы попытаетесь объединить слишком много частей, ваша блок-схема быстро станет беспорядочной.

Например, в приведенном ниже шаблоне блок-схемы презентации используется простая блок-схема из пяти шагов поверх четырехступенчатой, чтобы показать, как воронка входящего маркетинга и стратегия контента работают вместе:


СОЗДАТЬ ШАБЛОН

Обратите внимание, что круги имеют яркие цвета, поэтому они контрастируют с более нейтральными прямоугольниками. Это облегчает чтение диаграммы.

Помните эти советы при объединении двух потоков в одну диаграмму:

  • Делайте блок-схемы простыми и не включайте слишком много пунктов.
  • Используйте цвет и формы, чтобы различать два потока.
  • Дайте четкое название и, если считаете, что это необходимо, краткое описание диаграммы.


СОЗДАТЬ ШАБЛОН

Шаблоны схем передачи данных

Чаще всего блок-схемы предназначены либо для школы, либо для бизнеса.Скорее всего, у вас будет статистика, которая сделает вашу блок-схему более содержательной.

Добавление данных не только добавит разнообразия к вашей информации, но числа обычно привлекают больше внимания, чем набор слов.

Дизайн вашей презентации важен для того, как вы отображаете данные. Используйте это, чтобы направлять свой мыслительный процесс!


СОЗДАТЬ ШАБЛОН

Пусть ваша информация вызовет реакцию аудитории, добавив доверия к тому, что вы демонстрируете.

Без фактов

Диаграмм Венна — Устные вопросы и ответы

Зачем нужны диаграммы Венна для вербального рассуждения?

В этом разделе вы можете выучить и попрактиковаться в вопросах вербального рассуждения на основе «диаграмм Венна» и улучшить свои навыки, чтобы пройти собеседование, конкурсный экзамен и различные вступительные испытания (CAT, GATE, GRE, MAT, банковский экзамен, железнодорожный экзамен и т. .) с полной уверенностью.

Где я могу получить вопросы и ответы о диаграммах Венна для вербального мышления с пояснениями?

IndiaBIX предоставляет вам множество полностью решенных вопросов о вербальном мышлении (диаграммы Венна) и ответов с пояснениями. Решенные примеры с подробным описанием ответов, даны пояснения, которые легко понять. Все студенты и первокурсники могут загрузить вопросы викторины «Устные диаграммы Венна» с ответами в виде файлов PDF и электронных книг.

Где я могу получить вопросы и ответы на собеседовании по диаграммам Венна для вербального мышления (тип цели, множественный выбор)?

Здесь вы можете найти вопросы и ответы для собеседований и вступительных экзаменов по диаграммам Вербального мышления Венна объективного типа.Также предусмотрены вопросы с множественным выбором и вопросы истинного или ложного типа.

Как решить задачи с диаграммой Венна со словесными рассуждениями?

Вы можете легко решить все виды вопросов вербального мышления, основанные на диаграммах Венна, выполняя упражнения объективного типа, приведенные ниже, а также получите быстрые методы решения задач, связанных с диаграммами вербального мышления.

Упражнение :: Диаграммы Венна — Диаграмма Венна 1

Каждый из этих вопросов, приведенных ниже, содержит три элемента.

Добавить комментарий

Ваш адрес email не будет опубликован.
