Каждый владелец загородной недвижимости сталкивается с проблемой обработки земельного участка. Так как большую часть придомовой территории отводится под огород.
Обрабатывать в ручную обычными дачными инструментами весьма проблематично. На культивирование и выравнивание почвы уходит достаточно большое количество времени, и также процесс отнимает много сил.
Лучшем решением проблемы будет покупка мотоблока, с его помощью можно обработать землю в кратчайшие сроки, при этом не потребуется применять физическую силу.
Но, не все могут позволить себе приобрести данный агрегат, так как его стоимость высока. Однако, можно сделать мотоблок своими руками. По качеству он ничуть не уступит аналогам, которые продаются в магазинах.
А сделать его можно из подручных материалов, которых обычно очень много на дачах. Первым таким изобретателем был Валентин Архипов.
Из металлолома и мотора от бензопилы «Дружба» смог сконструировать мотоблок, который не только вспахивал землю, но и окучивал посадки. Далее рассмотрим, как сделать мотоблок по принципу Архипова.
Содержимое обзора:

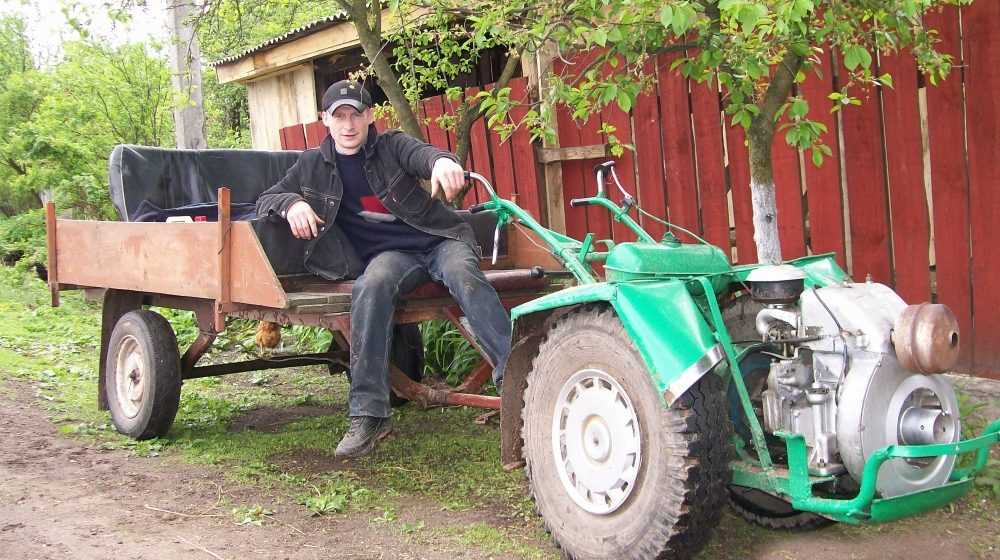

На фото мотоблока, видно, что конструкция имеет два колеса, движок, раму и цепи. Для создания мотоблока не требуется много материалов. Как правило, все они есть в сараях. Валентин Архипов движок взял с мотороллера ВП-150М, так как он обладал охладительной системой для головки цилиндра с помощью воздуха.
Рама изобретателем была сделана из труб, которые имели п-образную форму. А также на станке для токарных работ была изготовлена ось, на которой в последствии крепились колеса. Архипов сделал к ним четыре тяги — одну основную и три регулирующих, которые соединяют мотоблок с рулевой системой и плугом.
На устройстве шаг цепей является 12,7 мм и 15,9 мм. Количество зубцов на звездочка:
Есть множество аналогичных аппаратов, которые созданы на основе чертежей мотоблока Архипова. Так как его агрегат имеет ряд неоспоримых достоинств.
Тягачи и инструменты, которые обрабатывают землю, соединены с помощью шарниров. Это придает мотоблоку больше маневренности. Он может менять направление хода, при этом не требуется из борозды вынимать плуг.
При обработке земли с помощью мотоблока многие сталкиваются с проблемой заноса агрегата в сторону. Архипов решил данную проблему. Он сделал смещение оси плуга немного влево по отношению к направлению движения.
Изобретателю удалось сделать автоматический уровень глубины вспахивания земли. Что весьма практично, так как не нужно каждый раз самостоятельно опускать или приподнимать плуг.
В первую очередь необходимо сделать ходовой вал. Чтобы его обустроить нужно его соединить с подшипниками. После этого происходит сваривание звезды, а также устанавливаются обгонные муфты.
Они в ходе работы аппарата исполняют дифференциальную функцию. В завершении корпус дополняется моторамой и колесами. На мотораму можно закрепить рулевую систему, тягу и окучник для мотоблока.
Чтобы соединить раму и двигатель нужны две трубы дугообразной формы. Между которыми при соединении необходимо оставить пространство для размещения емкости под топливо.
Для соединения полученной конструкции используют специальный кронштейн, который приваривают к основной части агрегата. По завершению всех работ можно установить прицеп на мотоблок.
Адаптер для мотоблока можно дополнить различным дополнительным оборудованием. Которое будет не только вспахивать землю, но и также культивировать.
Поэтому мотоблок Архипова признан самым функциональным и практичным.
Многие используют мотоблок не только для сельскохозяйственных нужд. Им очень легко очищать придомовую территорию от снега. Для этого на агрегат всего лишь необходимо установить дополнительный валик, и еще одну звездочку.
Как и любая техника, агрегат может выйти из строя, образоваться поломка. Однако, ремонт мотоблоков крайне прост. И не должно возникнут с починкой больших трудностей. Так для ремонта не нужно специальных инструментов или дополнительного оборудования.
