САУ Фердинанд занимает место между слабо бронированными «скороспелками» вроде «Насхорна» и самой удачной истребительно-противотанковой САУ «Ягдпантера», созданной на базе танка «Пантера». Разработанная на базе «Тигра» конструкции «Порше» (изначально называвшаяся «Фердинанд», по имени создателя — Фердинанда Порше), САУ «Элефант» (слон) стала одной из первых боевых бронированных машин с длинноствольной 88-мм зениткой. Полный индекс этого орудия таков: РаК 43/2 L/71, он позволяет сделать вывод, что длина ствола пушки составляет 71 калибр (то есть длина его 88-мм х 71).

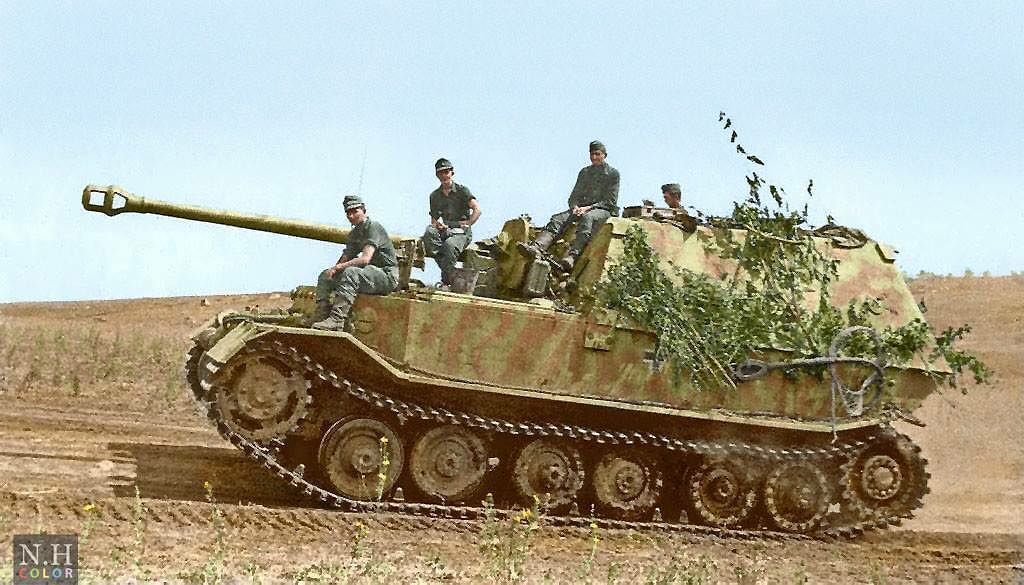

Немецкая САУ «Фердинанд» на Курской дуге
Конструктивно корпус «Фердинанда» остался таким же, как корпус «Тигра» Порше, только впереди на болтах навешивались 100-мм броневые листы, что увеличивало общую толщину лобовой броневой защиты до 200 мм. «Фердинанд» оснащался двумя двигателями «Майбах» и имел множество электрических узлов, включая электрическую трансмиссию и механизм поворота, обслуживавшийся двумя электромоторами.
Все это делало самоходку очень сложной и ненадежной в эксплуатации. В феврале 1943 г. Гитлер приказал наискорейшим образом поставить в действующие части 90 этих САУ, которым присвоили индекс SdKfz 184. Распоряжение фюрера удалось выполнить за счет сокращения времени испытаний к маю 1943 г., как раз тогда, когда немцы готовились к новому наступлению на Восточном фронте.
Многие из «Фердинандов» сражались на Курской дуге, где продемонстрировали способность уничтожать любые советские танки. Однако самоходкам недоставало проходимости на сильно пересеченной местности, а отсутствие защитного вооружения делало их уязвимыми перед истребительно-противотанковыми отрядами пехоты, вооруженной магнитными минами, РПГ и тому подобными средствами ПТО. Если бой велся на малых дистанциях, поддержка пехоты «Фердинанд» была просто необходима. В конце 1943 г. 48 уцелевших САУ были доработаны в заводских условиях, в частности, снабжены курсовыми пулеметами MG 34, командирскими люками и антимагнитным покрытием.
Затем «Элефанты» были переброшены на Итальянский фронт, где в условиях бездорожья и нехватки запасных частей доставляли немцам массу хлопот. По большей части экипажи в конце концов либо просто бросали их, либо взрывали перед тем, как бросить.
Советские солдаты осматривают подбитую в ходе Курской битвы немецкую тяжёлую самоходно-артиллерийскую установку класса истребителей танков «Фердинанд» (Ferdinand). Фото также интересно раритетным для 1943 года стальным шлемом СШ-36 на солдате слева.
В конце 1943 — начале 1944 года все оставшиеся к тому времени в строю «Фердинанды» (47 шт.) прошли ремонт и модернизацию на заводе «Нибелунгенверке». Проведённые работы включали установку в лобовом листе САУ пулемёта в шаровой установке, замену стволов орудий, разворот щитка на стволе орудия «задом наперёд» для лучшего крепления на стволе, монтаж на крыше рубки наблюдательной башенки с семью неподвижными перископами, смену полюсов на осветительном генераторе и улучшение герметизации выхлопных патрубков, усиление днища в передней части корпуса 30-мм бронеплитой для защиты от мин, монтаж более широких гусениц, увеличение боекомплекта на 5 выстрелов, установку на корпусе креплений для инструмента и гусеничных траков.
Корпус и рубку САУ покрыли циммеритом.
Часто САУ, прошедшие модернизацию, называют «Элефант». На самом деле, приказ о переименовании САУ вышел 27 февраля 1944 года, уже после окончания модернизации. Впрочем, новое название прижилось плохо и до конца войны самоходки и в войсках, и в официальных документах чаще назывались «Фердинандами», чем «Элефантами». В то же время, в англоязычной литературе чаще используется название «Элефант», что связано с тем фактом, что в боях с англо-американскими войсками в Италии принимали участие машины под этим названием.
Рокоссовский c офицерами осматривают подбитую немецкую САУ Фердинанд.
В целом САУ «Фердинанд» является весьма неоднозначным в плане оценки объектом, что в значительной мере является следствием её конструкции, которая определила последующую судьбу машины. Самоходка являлась созданной в большой спешке импровизацией, фактически экспериментальной машиной на шасси не принятого на вооружение тяжёлого танка.
Поэтому для оценки САУ необходимо подробнее ознакомиться с конструкцией танка Tiger (P), от которого «Фердинанд» унаследовал многие свои преимущества и недостатки.
На этом танке было применено большое количество новых технических решений, не апробированных ранее в немецком и мировом танкостроении. К наиболее значительным из них относятся электротрансмиссия и подвеска с использованием продольных торсионов. Оба этих решения показали хорошую эффективность, но оказались чрезмерно сложными и дорогостоящими в производстве и недостаточно отработанными для продолжительной эксплуатации. Хотя существовали и субъективные факторы выбора прототипа фирмы «Хеншель», имелись и объективные причины неприятия конструкций Ф. Порше. До войны этот конструктор активно участвовал в разработке сложных конструкций гоночных автомобилей, которые были единичными образцами-прототипами, не предназначенными для крупносерийного производства. Ему удавалось добиться и надёжности, и эффективности своих конструкций, но за счёт использования очень высококвалифицированной рабочей силы, качественных материалов и индивидуальной работы с каждым выпущенным образцом техники.
Этот же подход конструктор попытался перенести и в танкостроение, где он был неприменим при массовом производстве боевой техники.
Хотя управляемость и живучесть всей моторно-трансмиссионной установки получили очень хорошую оценку со стороны эксплуатировавших её немецких военных, ценой за это стали высокие технологические издержки по её производству и увеличение массогабаритных характеристик всего танка Tiger (P) в целом. В частности, в некоторых источниках упоминается большая потребность Третьего рейха в меди, а обильное её использование в электротехнике Tiger (P) расценивалось как излишество. Кроме того, танк с такой схемой имел слишком большой расход топлива. Поэтому ряд перспективных проектов танков Ф. Порше был отвергнут именно из-за применения в них электротрансмиссии.
Подвеска с продольными торсионами была намного легче в обслуживании и ремонте по сравнению с «шахматной» торсионной подвеской танка «Тигр I». С другой стороны, она была очень сложна в производстве и менее надёжна в эксплуатации.
Все варианты последующего её развития неуклонно отвергались руководством немецкого танкостроения в пользу более традиционной и технологичной «шахматной» схемы, пусть и гораздо менее удобной в ремонте и обслуживании.
Истребитель танков «Фердинанд» Sd.Kfz.184 (8,8 cm PaK 43/2 Sfl L/71 Panzerjäger Tiger (P) 653-го батальона тяжёлых истребителей танков (Schwere Panzerjäger-Abteilung 653) вермахта движется через населенный пункт перед началом наступательной операции «Цитадель»
Поэтому с производственной точки зрения немецкое армейское руководство и Министерство вооружений и амуниции фактически вынесли вердикт о ненужности Tiger (P) вермахту. Однако значительный запас практически готовых шасси этой машины сделал возможным эксперимент по созданию первого в мире тяжелобронированного истребителя танков. Количество изготовленных самоходок жёстко лимитировалось количеством имевшихся шасси, что предопределило мелкосерийность «Фердинандов», независимо от преимуществ и недостатков его конструкции.
Боевое применение «Фердинандов» оставило двойственное впечатление. Мощнейшая 88-мм пушка идеально подходила для уничтожения бронетехники противника на любой дистанции боя, и экипажи немецких САУ действительно набирали весьма крупные счета уничтоженных и подбитых советских танков. Мощное бронирование делало «Фердинанд» практически неуязвимым для снарядов практически всех советских орудий при стрельбе в лоб, борт и корма не пробивалась 45-мм бронебойными снарядами, а 76-мм снаряды (причём лишь модификаций Б, БСП) пробивали её только с предельно малых дистанций (менее 200 м), строго по нормали. Поэтому наставления для советских танкистов и артиллеристов предписывали бить по ходовой части «Фердинандов», в ствол орудия, в стыки бронеплит и смотровые приборы. Более эффективные подкалиберные снаряды имелись в очень небольшом количестве.
Советские бойцы и командиры осматривают немецкие САУ «Фердинанд», подбитые на Орловском участке фронта
Несколько лучшей была эффективность 57-мм противотанковых пушек ЗИС-2 по бортовой броне (по нормали бортовая броня САУ пробивалась снарядами этих пушек примерно с 1000 м).
Достаточно эффективно поражать «Фердинанды» могла артиллерия корпусного и армейского уровня — тяжёлые, маломобильные, дорогие и малоскорострельные 122-мм пушки А-19 и 152-мм гаубицы-пушки МЛ-20, а также дорогостоящие и уязвимые вследствие большого габарита по высоте 85-мм зенитные пушки. В 1943 году единственным советским бронеобъектом, способным эффективно бороться с «Фердинандом», была САУ СУ-152, которая сильно уступала немецкой самоходке по бронированию, точности и эффективной дальности стрельбы бронебойным снарядом (хотя неплохие результаты достигались и при стрельбе по «Фердинанду» осколочно-фугасными — броня не пробивалась, но повреждались ходовая часть, орудие, внутренние узлы и агрегаты, травмировался экипаж). Также вполне эффективным против бортовой брони «Фердинанда» был 122-мм кумулятивный снаряд БП-460А САУ СУ-122, но дальность и точность стрельбы этим снарядом была очень невысока.
Истребители танков «Фердинанд» Sd.Kfz.184 (8,8 cm PaK 43/2 Sfl L/71 Panzerjäger Tiger (P) штабной роты 654-го батальона тяжёлых истребителей танков (Schwere Panzerjäger-Abteilung 654) вермахта, подбитые 15-16 июля 1943 года в районе станции Поныри.
Слева штабная машина № II-03. Была сожжена бутылками с керосиновой смесью после попадания снаряда, повредившего ходовую часть. В кадре офицер РККА.
Борьба с «Фердинандами» стала менее сложной в 1944 году, с поступлением на вооружение РККА танков ИС-2, Т-34-85, САУ ИСУ-122 и СУ-85, весьма эффективных при стрельбе по «Фердинанду» в борт и корму на наиболее распространённых дистанциях боя. Задача же поражения «Фердинанда» в лоб так и не была решена окончательно. Вопрос о пробитии 200-мм лобовой бронеплиты до сих пор является спорным: имеются сведения, что с этим справлялись 100-мм орудия БС-3 и САУ СУ-100, но советские отчёты 1944—1945 годов свидетельствуют об их меньшей бронебойной способности по сравнению со 122-мм пушками А-19 или Д-25. Для последних в таблицах стрельбы указана толщина пробиваемой брони около 150 мм на дистанции 500 м, но график бронепробиваемости тех лет утверждает о пробитии лба «Фердинанда» на дистанции 450 м. Даже если принять последнее за истину, то при столкновении в лоб соотношение сил между «Фердинандом» и ИС-2 или ИСУ-122 является во много раз более благоприятным для немецкой САУ.
Зная это, советские танкисты и самоходчики практически всегда обстреливали тяжелобронированные цели на дальних дистанциях фугасными 122-мм гранатами. Кинетическая энергия 25-кг снаряда и его взрывное действие могли с хорошей вероятностью вывести «Фердинанд» из строя без пробития лобовой брони.
Фронтовой корреспондент Константин Михайлович Симонов (1915—1979) сидит на стволе орудия захваченной немецкой САУ «Фердинанд», подбитой на северном фасе Курской дуге. Предположительно, машина с бортовым номером «232», фото этой же самоходки сзади. В дульный тормоз орудия вставлен немецкий противогазный бачок.
Противотанковая и танковая артиллерия Великобритании и США также была неэффективна против лобовой брони «Фердинанда», лишь появившиеся в середине 1944 года подкалиберные снаряды с отделяющимся поддоном к 17-фунтовой (76,2-мм) противотанковой пушке (которая устанавливалась также на танках Sherman Firefly, САУ Achilles и Archer) могли решить эту задачу. В борт же немецкая САУ уверенно поражалась бронебойными снарядами английских и американских 57-мм и 75-мм пушек с дистанции порядка 500 м, 76-мм и 90-мм пушек — с дистанции порядка 2000 м.
Оборонительные бои «Фердинандов» на Украине и в Италии в 1943—1944 годах подтвердили их очень высокую эффективность при использовании по целевому назначению — как истребителя танков.
С другой стороны, высокая защищённость «Фердинанда» в известной мере сыграла отрицательную роль в его судьбе. Вместо дальнобойного истребителя танков из-за массированного и точного огня советской артиллерии немецкое командование под Курском использовало «Фердинанды» в качестве острия тарана советской глубокоэшелонированной обороны, что было явной ошибкой. Для этой роли немецкая САУ годилась плохо — сказывались отсутствие пулемёта, низкая энерговооружённость для большой массы машины и высокое давление на грунт. Известно, что значительное число «Фердинандов» было обездвижено подрывами на советских минных полях и артиллерийским огнём по ходовой части, большая часть таких машин была уничтожена своими же собственными экипажами из-за невозможности быстрой эвакуации вследствие чрезмерной массы САУ. Советская пехота и противотанковая артиллерия, зная непробиваемость «Фердинанда» и его слабость в ближнем бою, подпускали немецкие САУ поближе, стараясь лишить их поддержки немецкой пехоты и танков, после чего попытаться подбить их стрельбой в борт, по ходовой части, орудию, как и рекомендовали наставления по борьбе с вражескими тяжёлыми танками и САУ.
Горящая немецкая САУ «Фердинанд» из состава 656-го полка на Орловском фасе Курской дуги. Фото сделано через люк механика-водителя танка-управления Pz.Kpfw. III танками-роботами Б-4.
Обездвиженные САУ становились лёгкой добычей пехоты, вооружённой средствами ближнего противотанкового боя, например, бутылками с зажигательной смесью. Такая тактика была чревата большими потерями, но иногда это приводило к успеху, особенно если немецкая САУ теряла возможность поворота. В частности, один попавший в песчаную яму «Фердинанд» не смог самостоятельно оттуда выбраться и был захвачен советской пехотой, а его экипаж пленён. Слабость «Фердинанда» в ближнем бою была отмечена немецкой стороной и послужила одной из причин модернизации в «Элефант».
Большая масса «Фердинанда» затрудняла его проход по многим мостам, хотя и не являлась запредельно большой, в особенности по сравнению с тяжёлым танком «Тигр II» и САУ «Ягдтигр». Большие габариты и малая подвижность «Фердинанда» не лучшим образом сказывались на живучести машины в условиях воздушного господства авиации союзников.
Подорвавшийся на мине «Фердинанд» №501, из состава 654-го дивизиона. Машина в списке осмотренных комиссией ГАБТУ числится под номером «9». Именно эта машина была отремонтирована и отправлена на НИБТ полигон. В настоящее время находится в экспозиции музея бронетанковой техники в Кубинке. Курская дуга, район поселка Горелое.
Тяжелое штурмовое орудие «Фердинанд», бортовой номер «731», номер шасси 150090 из состава 654-го дивизиона, подорванная на мине в полосе обороны 70-й армии. Позднее эта машина был отправлена на выставку трофейной техники в Москву. Курская дуга.
В целом, несмотря на отдельные недостатки, «Фердинанды» зарекомендовали себя очень хорошо, и при правильном использовании эти САУ являлись чрезвычайно опасным противником любого танка или САУ тех времён. Наследниками «Фердинанда» стали вооружённая столь же мощным орудием, но более лёгкая и слабее бронированная «Ягдпантера» и «Ягдтигр», самый мощный и тяжёлый истребитель танков Второй мировой войны.
Прямых аналогов «Фердинанда» в других странах не было. По концепции и вооружению ближе всего к ней подходят советские истребители танков СУ-85 и СУ-100, но они в два раза легче и намного слабее бронированы. Другой аналог — советская тяжёлая САУ ИСУ-122, при мощном вооружении сильно уступала немецкой самоходке по лобовому бронированию. Английские и американские противотанковые САУ имели открытую рубку или башню, а также были очень легко бронированы.
Тяжелое штурмовое орудие «Фердинанд», бортовой номер «723» из состава 654-го дивизиона (батальона), подбитое в районе совхоза «1-е мая». Снарядными попаданиями разрушена гусеница и заклинено орудие. Машина входила в «ударную группу майора Каль» в составе 505-го тяжелого танкового батальона 654-го дивизиона.
— Компоновочная схема: отделение управления и трансмиссионное спереди, моторное посередине, боевое сзади
— Разработчик: Фердинанд Порше
— Производитель: Porsche
— Годы разработки: 1942—1943
— Годы производства: 1943
— Годы эксплуатации: 1943—1945
— Количество выпущенных, шт.
: 91
Вес САУ Элефант
— Боевая масса, т: 65,0
Экипаж: 6 человек
Габаритные размеры САУ Элефант
— Длина корпуса, мм: 8140
— Ширина, мм: 3380
— Высота, мм: 2970
— Клиренс, мм: 485
Бронирование САУ Элефант
— Тип брони: катаная и кованая поверхностно закалённая
— Лоб корпуса (верх), мм/град.: 200(100+100) / 12°
— Лоб корпуса (низ), мм/град.: 200 / 35°
— Борт корпуса (верх), мм/град.: 80 / 0°
— Борт корпуса (низ), мм/град.: 60 / 0°
— Корма корпуса (верх), мм/град.: 80 / 40°
— Корма корпуса (низ), мм/град.: 80 / 0°
— Днище, мм: 20—50
— Крыша корпуса, мм: 30
— Лоб рубки, мм/град.: 200 / 25°
— Маска орудия, мм/град.: 125
— Борт рубки, мм/град.: 80 / 30°
— Корма рубки, мм/град.: 80 / 30°
— Крыша рубки, мм/град.: 30 / 85°
Вооружение САУ Элефант
— Калибр и марка пушки: 88-мм Pak 43
— Тип пушки: Нарезная
— Длина ствола, калибров: 71
— Боекомплект пушки: 50-55
— Углы ВН, град.
: −8…+14°
— Углы ГН, град.: 28°
— Прицелы: перископический Sfl ZF 1a
— Пулемёты: 1 × 7,92 MG-34
Двигатель САУ Элефант
— Тип двигателя: два V-образных 12-цилиндровых карбюраторных
— Мощность двигателя, л. с.: 2×265
Скорость САУ Элефант
— Скорость по шоссе, км/ч: 35 (на испытаниях в СССР)
— Скорость по пересечённой местности, км/ч: 10—15 по мягкой пахоте 5-10
— Запас хода по шоссе, км: 150
— Запас хода по пересечённой местности, км: 90
— Удельная мощность, л. с./т: 8,2
— Тип подвески: торсионная
— Удельное давление на грунт, кг/см²: 1,2
— Преодолеваемый подъём, град.: 22°
— Преодолеваемая стенка, м: 0,78
— Преодолеваемый ров, м: 2,64
— Преодолеваемый брод, м: 1,0
Тяжелое штурмовое орудие «Фердинанд», уничтоженное прямым попаданием авиабомбы с советского пикирующего бомбардировщика Пе-2. Тактический номер неизвестен.
Район станции Поныри и совхоза «1 мая».
Немецкое тяжелое штурмовое орудие «Фердинанд» 653-го батальона (дивизиона), захваченное в исправном состоянии вместе с экипажем солдатами советской 129-й Орловской стрелковой дивизии. В левый передний угол САУ пришлось попадание ОФ снаряда («хризантему» прекрасно видно на фото). Потому нет и надгусеничной полки и крыла. Но сама САУ была полностью исправна, орудие и приборы в полном порядке, радиостанция работала. Даже «кинижечка» волшебная по Феде была в наличии.
Немецкая САУ «Фердинанд», провалившаяся на деревянном мосту в районе Никополя (Днепропетровская область, Украина).
Горит подожженная немецкая САУ «Фердинанд». Район Курской дуги.
Немецкая САУ «Фердинанд» из состава 653-го батальона, разрушенная внутренним взрывом. Курская дуга, полоса обороны 70-й армии, лето 1943 г.
