Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома

печной котел в кирпичную печь для отопления дома

Содержание:

Целесообразность установки печи с котлом
Делаем разводку для системы водяного отопления
Изготовление теплообменника для печного котла своими руками
— Простой способ
— Более сложный и эффективный способ

Видео

Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме. Ниже мы подробно опишем, как организовать такую конструкцию своими руками.

Целесообразность установки печи с котлом

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.


Можно выделить такие нюансы пользования дровяной печью:

  • Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
  • За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Делаем разводку для системы водяного отопления

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.


Более детально схема печного котла выглядит так:

  • От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
  • Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

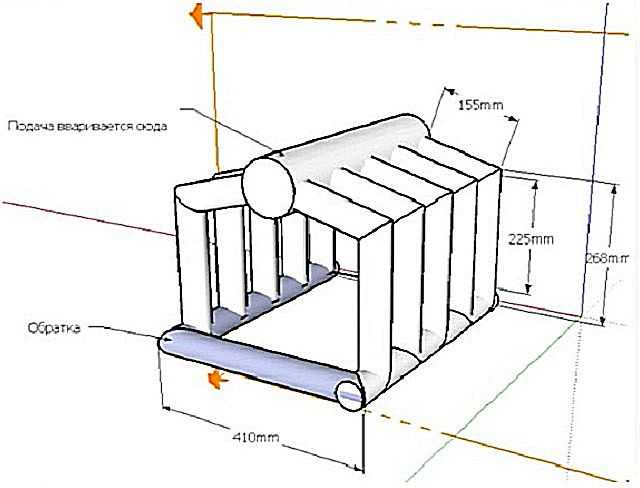

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.


Стоит учитывать такие три нюанса:

  1. Предельную разницу высот на входе и выходе.
  2. Максимальную площадь поверхности.
  3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

  • Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
  • Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
  • Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.


Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

  1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома
  2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
  3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.


Как сделать печь с котлом водяного отопления своими руками

Содержание

  • 1 Котел водяной из чугунных радиаторов
  • 2 Сборка радиаторов
  • 3 Расположение котла
  • 4 Помещение котла в печь
  • 5 Кладка

Для ускорения нагрева любого помещения, а это может быть как жилой дом, так и баня, вы можете самостоятельно построить печь с котлом водяного отопления.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома Такое оборудование поможет вам сэкономить дрова и время для растопки. Главная идея такой конструкции заключается в том, что встроенный в отопительную печь водяной котел, даже если он имеет небольшие размеры, способен обеспечивать высокий уровень теплоотдачи.

Котел водяной из чугунных радиаторов

Для такого типа котлов подойдут радиаторы М-140. Их весьма легко отыскать, так как они в больших объемах отправляются в утиль, когда меняют радиаторы на более современные или сносят старые здания. Каждая из секций такого радиатора имеет емкость в 1,5 литра, а площадь их составляет 0,254 квадрата. То есть, если объединить 12 секций, то объем теплообменника составит 18 литров, а площадь — 3 квадрата. Такой котел имеет производительность на площадь до 100 квадратов. Так что для жилого дома вполне хватит.

Для того чтобы использовать радиатор, необходимо его немного переделать.Изначально следует убрать прокладки из картона, расположенные между секциями. Лучшей заменой для них станет шнур из асбеста, который необходимо пропитать олифой с добавлением графита.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома Таким образом, прокладки будут защищены от прогорания при высокой температуре.

Кроме этого, перед началом сборки секции следует промыть изнутри с использованием 6-процентного раствора соляной кислоты, а после — вымыть их еще и водой. Это очистит трубы от загрязнений и ржавчины, которая там собралась за время эксплуатации.

Сборка радиаторов

Собирать радиаторы не сложно, потому как это действие полностью повторяет процесс их разборки. Соединяются секции ниппелями, которые имеют левую и правую резьбу с обеих сторон. Таким образом, секции сверху и снизу притянутся плотно одна к другой при прокручивании ниппеля. Когда зазор становится шириной в 2 см., следует намотать асбестовый пропитанный шнур, и только потом до конца затягивать ниппели.

Когда вся конструкция собрана, следует дождаться, пока высохнет олифа, а потом проверить стыки на герметичность, то есть подать в радиатор воду под большим давлением. Это обезопасит последующее использование радиатора, и протечек не будет.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома

Подсоединять трубы обратки и подачи теплоносителя нужно по диагонали радиаторов. Отверстия, которые остались открытыми, нужно закрыть заглушками. Лучше брать дюймовые трубы. С одной из сторон на радиаторе будет правая резьба, так что с подключением сложностей не будет. С противоположной стороны используйте муфту со сгоном и ниппель.

Расположение котла

Расположение радиатора должно быть таким, чтобы трубы, выходящие из него, находились перпендикулярно полу. Можно еще место подводки обратки опустить ниже уровня полов, то есть, в пространство под ним.

Помещение котла в печь

Самым лучшим вариантом печи станет тот, который предусматривает кладку, и при этом встраивается уже заранее подготовленный котел. Тогда печь с котлом водяного отопления будет иметь некоторые особенности в своей конструкции, обеспечивающие более высокую степень эффективности и небольшие размеры.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома

Кладка

Кладка кирпича для печки с котлом своими руками включает в себя следующие этапы:

  • Закладка бетонного фундамента с армированием.
  • Кладка производится с использованием песчано-глиняного раствора. Хорошо будет, если песок с глиной замочить в воде на ночь. Таким образом, если протереть глину с песком и оставить их на ночь, они лучше перемешаются, а смешивать необходимо две порции песка к одной порции глины.
  • На фундамент необходимо выложить гидроизоляцию, самым практичным вариантом будет рубероид.
  • Слой раствора необходимо распределить равномерно своими руками на гидроизоляцию, используя уровень. Только после этого начинается кладка первого ряда кирпича.
  • Первым следует сформировать контур самого поддувала и установить для него дверцы. Потом сверху на несколько рядов кладки кирпичей поместить решетку, которая разделяет поддувало и топку.
  • Во время формирования топки своими руками необходимо учесть размеры котла и подготовить зазоры, которые должны быть между внешними стенками самого котла и кладкой по всему периметру топки.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома В первом ряду кирпичей по периметру топки необходимо сделать бортик для того, чтобы установить уголок. На этих уголках будет закрепляться котел. Стоит помнить и про проемы по бокам топки для того, чтобы вывести трубы для подачи и обратки.
  • Кладка стенок дымохода своими руками должна предусматривать формирование каналов для того, чтобы рассеивалось лишнее тепло, и можно было сбрасывать золу и гарь.
  • В конце всей работы следует выкложить дымоход. После окончания всех работ вы можете подключить систему отопления к котлу и проверить ее работоспособность.



Открытый дровяной котел из хлама: 6 шагов (с иллюстрациями)

Введение: Открытый дровяной котел из хлама

Наружные дровяные котлы стали популярным вариантом отопления дома в холодной стране.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома


Преимущество в том, что весь дым, беспорядок и пожароопасность остаются снаружи и вдали от дома.
Недостатком является стоимость. Изготовленный на заводе стоит несколько тысяч долларов. Мы сжигаем дрова, чтобы сэкономить деньги, поэтому трата нескольких тысяч не поддерживает эту цель.
Я покажу вам, как я построил шахту почти бесплатно.

Первый из них я запускал всю прошлую зиму без каких-либо проблем. За всю зиму я не купил ни глотка бензина. теперь я делаю это для друга

Шаг 1: Топка

мы начинаем с строительства топки. Я приобрёл на свалке большой водонагреватель, который использую для своей топки. диаметр от 20 до 24 дюймов — это хорошо. Я обнаружил, что круглая топка отлично работает, потому что пламя играет вокруг верхней части для хорошей теплопередачи.
* Сначала начнем со снятия внешнего кожуха, изоляции, узла горелки с водонагревателя. осталось только танк.
*Далее я вырезал дымоход, идущий вверх по центру, и все фитинги, и приварил заплатки поверх отверстий.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома
* Затем я повторно использовал дымоход из центра и приварил его к внешней стороне резервуара. На конец приварил пластину для опрессовки.
* Теперь нам нужно опрессовать бак на герметичность. Для этого я приварил в удобном месте небольшой штуцер и установил воздушный клапан. это похоже на стержень клапана шины с трубными наконечниками на нем. они используются в кемперах для повышения давления в резервуаре для воды. нам нужно только около 5 фунтов на квадратный дюйм. с баком под давлением я использовал густой раствор средства для мытья посуды и воды в пульверизаторе, чтобы найти утечки.

Шаг 2: Бак

Для части бака я использовал старый бак для мазута. этот мы удалили из дома, который мы реконструировали. нам нужно будет добавить некоторые фитинги для труб, и, конечно же, топка идет внутрь. Фитинги, которые я снял с водонагревателя, я сохранил и приварю их к мазутному баку в нужных местах, это штуцеры на 3/4″. Нам нужно 5 штуцеров. Они будут для
* аквастата резервуар
* термометр     3/4 высоты
* перелив             самая верхняя сторона
* впускное отверстие для воды           нижнее рядом с передним концом
* выпускное отверстие для воды         на дне бака используйте стояк внутри примерно на 2/3 высоты бака ближе к задней части
Нам также понадобятся 2 фитинга большего размера в верхней части бака .Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома будут использоваться существующие 2-дюймовые фитинги для труб. Они предназначены для
* вентиляционной трубы
* поплавкового клапана
. Первый шаг — прорезать отверстия в резервуаре. Я использовал свою кислородно-ацетиленовую горелку, но вы используете то, что у вас есть. во время резки процесса, вы, вероятно, воспламените остатки мазута в баке. Не волнуйтесь, мазут горит медленно. Просто отойдите и дайте ему догореть. Нам понадобится большое отверстие для бака топки. один конец масляного бака. На другом конце масляного бака вам нужно будет вырезать отверстие для выхода дымохода. Это будет плотное прилегание к дымоходной трубе. Теперь нам нужны отверстия для фитингов трубы, расположенные как говорилось ранее.0007 Затем приварите все фитинги, а когда они будут готовы, вставьте топку. оставьте переднюю часть масляного бака примерно на 8 дюймов. Оставьте конец на топке, пока он не будет прочно приварен к баку. В противном случае он выпадет из круглого сечения. можно отрезать торчащий конец топки.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома 6 дюймов из него все еще торчит из бака. оставьте отрезанный конец для двери.

Шаг 3: Демпфер

Далее мы сделаем демпфер. Он должен управляться солоноидом. Я сделал его как дроссельную заслонку. Возьмите короткий кусок трубы. Я использовал кусок от баскетбольной стойки. это был диаметр 3 1/2 дюйма. Просверлите два отверстия 1/2 дюйма точно напротив друг друга для вала дроссельной заслонки. Теперь найдите кусок 1/2-дюймового стержня длиной около 16 дюймов. это будет ваш дроссельный вал. мы хотим, чтобы он был длинным, чтобы он доходил до дверной петли, где находится наш солоноид. вставьте вал в трубу и отметьте вал внутри трубы с обеих сторон. Теперь вытащите вал и отшлифуйте его ровно между метками. Затем отрежьте кусок стальной пластины в форме эллипса, который будет располагаться под углом внутри трубы. Просверлите два отверстия по его центральной линии на расстоянии около 3/4 дюйма от каждого края. Установите вал на место, приложите к нему дроссельную заслонку и отметьте отверстия на валу.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома Теперь просверлите и нарежьте вал для крепежных винтов. винты и убедитесь, что он идеально подходит. отрегулируйте по мере необходимости. нам нужно добавить груз, чтобы закрыть заслонку. Я использовал небольшой кусок стали 1/2 дюйма с отверстием, просверленным на одном конце. наденьте его на вал и приварите в том месте, где он будет удерживать заслонку в закрытом положении
это все, что касается демпфера, просто отложите его пока.

Шаг 4: Дверь


Мы будем переворачивать конец резервуара так, чтобы он был выпуклым. снаружи.
* Сначала вам нужно будет создать канал по периметру двери, чтобы вместить веревку уплотнителя. Я сделал это, взяв кусок 1-дюймового уголка и прорезав в нем прорези через каждые 1/2 дюйма или около того. что позволило мне согнуть его по контуру двери. Я приварил его по периметру двери так, чтобы он выступал за край двери примерно на 3/8 дюйма. Затем я вырезал плоскую металлическую полосу шириной около 3/4 дюйма и скрутил ее внутри уголка, образуя канавка шириной 1/2 дюйма для прокладки.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома Несколько деревянных брусков толщиной 1/2 дюйма помогут получить равномерный канал. приварить его туда.
Теперь вырежьте отверстие для узла амортизатора, вставьте его и приварите.

Шаг 5: Дверная петля

Нам нужна петля для нашей двери. Я приварил короткий кусок швеллерного железа, чтобы получить плоскую поверхность для петель. один на топку, один на дверь. На моем первом котле в ящике для мусора лежали готовые петли. это то, что показывают фотографии. для этого мне нужно будет вырезать что-то подобное из толстого уголка. Вы хотите прикрутить петли, чтобы вы могли отрегулировать их. Пока мы этим занимаемся, просверлите отверстие диаметром 1/4 дюйма в нижней части канала на двери. Это будет удерживать солоноид.
Нам также понадобится защелка. с другой стороны двери приварил болт, на котором будет вращаться защелка. затем надевается кусок ремешка с насечкой. на топку приваривается короткий кусок уголка, чтобы поймать защелку.

Шаг 6: Подключить.

Если вы, как я, помещаете это в надворную постройку, вы можете обернуть его изоляцией из стекловолокна, и все готово.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома На данный момент я не потратил ни копейки на это. Это вот-вот изменится. Теперь вам нужно будет купить периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / водовоздушный теплообменник. это должно будет вписаться в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс соединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также погружение хорошо, чтобы пойти с ним.
* Электромагнитный клапан на 115 вольт. около 1 дюйма хода
* Реле 24 вольт на 115 вольт
* Дополнительный термостат. Только отопление
* Провод термостата, от котла к дому.
* UF romex провод (под землей) от котла к дому пройти от котла к топке дважды
* Дымоходная труба, кровельный башмак и т. д.
* кусок 2-дюймовой трубы. Достаточно длинный, чтобы пройти через крышу. с кровельным башмаком.

Давайте подсоединим его!
Думаю, первое, что мы сделаем, это установим теплообменник Теплообменник в топке.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома

Я установил свой прямо в топку, куда поступает возврат холодного воздуха. Вам нужно будет установить его так, чтобы он был достаточно плотно прилегает к воздухозаборному патрубку, чтобы весь воздух проходил через него.

Далее прикрепите циркуляционный насос к штуцеру стояка на дне бака.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из сшитого полиэтилена, один провод термостата и один провод ромекса. Изолируйте трубы действительно хорошо и убедитесь, что изоляция останется сухой.

Водяные шланги будут подсоединены от выхода циркуляционного насоса к входу теплообменника, затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне бака. Вы можете включить тройник и клапан где-нибудь в контуре, чтобы добавить воду из домашнего водопровода.

цепь термостата будет питаться от существующего трансформатора в вашей печи. Вам необходимо закрепить вспомогательный термостат на стене в вашем доме. возьмите питание от трансформатора вашей печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с вашим котлом.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома

затем от другой клеммы 24 В на реле обратно к минусу на трансформаторе вашей печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите где-нибудь в доме ток и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и вентилятор печи.

Теперь об управлении заслонкой. установите погружной колодец в соответствующий фитинг на баке и закрепите на нем аквастат. установите аквастат на 180 градусов по Фаренгейту
Теперь мы прикрепим соленоид тяги к дверной петле. прикрутите небольшой кусок дерева к шарниру в качестве теплоизолятора, также сделайте теплозащитный экран из листового металла, чтобы окружить соленоид. теперь прикрепите соленоид к деревянному блоку с помощью винтов. нам нужно будет прикрепить рычаг к валу заслонки. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить его. Вы должны быть в состоянии отрегулировать его, так что не приваривайте его.Самодельный котел в печь отопления: печной котел в кирпичную печь для отопления дома жесткая проволочная связь от этого рычага к соленоиду завершает механику. возьмем наш домовой ток и подключим черный провод через аквастат к соленоиду, ну и естественно белый провод идет напрямую к соленоиду.

Установить трубу дымохода через крышу, установить багажник и т. д.

вкрутить кусок 2-дюймовой трубы в верхнюю часть резервуара, проходящего через крышу. это наша вентиляция для выпуска пара.

 готово!!!

Просто наполните водой, разожгите огонь и согрейтесь этой зимой. Если вы установите свой обычный термостат печи немного ниже, чем наш вспомогательный термостат, у вас будет это в качестве резерва.
