Дачный участок – источник множества радостных эмоций для любителей загородной жизни, и не последнее место занимает удовольствие от выращенных на своем участке овощей, картошки и зелени. Но вот обработка надела, перекапывание и окучивание доставляет больше проблем. Да и не у каждого дачника хватит сил и здоровья ковыряться с лопатой. И тут на помощь придет мотоблок, а чтобы не тратить кучу денег на покупку дорого агрегата, вполне возможно собрать его своими руками.
Мотоблок можно собрать своими рукамиМотоблок, собранный самостоятельно, имеет огромное преимущество перед покупными аналогами. Все размеры мотоблока и конструкцию можно адаптировать под себя и свои нужды. Если нужно совместить плуг и снегоочиститель, это вполне возможно, а если важно наличие гусениц и вместительного прицепа, такой вариант тоже вполне достижим. Размеры мотоблоков колеблются от небольших агрегатов весом менее 10 кг до настоящих мини-тракторов с огромным набором полезных функций и скоростью до 60 км/ч.
Все чертежи можно без труда найти в интернете, и, приложив немного старания, они подгоняются под конкретные нужды. Здесь не понадобится инженерное образование, достаточно практического опыта работы с металлом и чтения чертежей.
Для того чтобы упростить задачу, можно воспользоваться помощью многочисленных видео по сборке самодельных мотоблоков своими руками в домашних условиях. В видео можно увидеть все детали процесса изготовления, которые невозможно указать в полной мере на сборочных схемах. Опыт народных умельцев за несколько десятков лет накопил целую энциклопедию отработанных решений. Воспользовавшись этим богатым опытом, можно избежать многих ошибок, а в конечном итоге привнести что-то свое в эту копилку.
Для изготовления мотоблока лучше всего подойдет двигатель от старого мопеда или мотоцикла, кроме этого базового элемента, понадобится еще целый ряд разных материалов:
Лучше использовать для несущей рамы максимально массивную основу, которую возможно обработать вручную;Список, безусловно, далеко не полный, все элементы для создания передвижного агрегата можно подобрать только после проектирования конструкции.
Не забываем про соответствующий материал для сбора мотоблока
Также есть вариант воспользоваться помощью многочисленных блогов, сообществ по ремонту техники своими руками, распространенными в сети.Также от самого мастера потребуются хотя бы начальные знания по устройству двигателя внутреннего сгорания, коробки передач, редуктора хода и основам металлообработки. Если в знаниях чувствуется пробел, его можно восполнить с помощью специальной литературы или интернет-ресурсов. Браться за такую сложную работу вообще без какого-то опыта опрометчивый шаг.
Важно! Двигатель – это основа устройства, и необходимо точно убедиться в его работоспособности.
Конечно же, не обойтись в столь сложных работах без специального инструмента. Самое необходимое, без чего начинать работы будет бессмысленно:
Для полного обеспечения пригодится еще мини-токарный станок, но это уже достаточно экзотический инструмент для домашнего мастера. Хотя с помощью него можно легко выточить именно ту деталь, без которой мотоблок не работает должным образом.
С инструментом необходимо уметь обращаться и, что еще важнее, соблюдать технику безопасности. Работы с таким устройством, как сварочный аппарат или болгарка, могут привести к возгоранию или нанести непоправимый вред здоровью. Поэтому крайне важно:
Внимание! Соблюдение техники безопасности при работах со сварочным и режущим инструментом – обязательное требование
Итак, процесс сборки мотоблока состоит из следующих этапов:
youtube.com/embed/nwCTZfdxeOU» frameborder=»0″ allowfullscreen=»allowfullscreen»> Идеальным выбором мотора для самодельного мотокультиватора станет движок от мотоцикла «Иж» или бензопилы «Дружба» или «Урал», они достаточно мощные и иногда даже требуют понижения усилия.
Одна из самых продуманных конструкций принадлежит Валентину Архипову, в интернете доступны схемы и видео компоновки разных его агрегатов и адаптеров к мотоблоку. На основе его разработок можно развивать собственный проект по сборке мотоблока своими руками.
Это интересно: прицепное устройство для мотоблока своими руками.
Для того чтобы при выполнении мотоблока своими руками лучше чувствовать габариты и избежать заноса при движении под нагрузкой, плуг делают со смещенной, относительно движения аппарата, осью.
Для автоматической регулировки глубин вспахивания плуга удобно применять специальную регулируемую рейку, ограничивающую и выравнивающую движение инструмента во время вспашки.
С помощью установки дополнительной звездочки и передачи движения привода на щетку можно успешно расчищать территорию от листьев и снега.
Сборка мотоблока – дело непростое и требует навыков и умений. Но ничего непреодолимого в этом нет. Используя базу технической литературы, а самое главное, советы с форумов любителей самодельной техники, практически любой человек сможет собрать агрегат для дачных нужд по своим желаниям и потребностям.
Теги: изготовить, других, просто, установить, мощности, статьи, виде, цепи, средств, помощника, автомобиля, использования, собирать, качестве, металлические, стоит, топлива, новый, приобрести, узлы, возможность, является, следует, фото, подробно, двух, хозяйстве, заводского, культиватор, вал, приспособления, подручных, detector, кронштейн, позволяет, мотороллера, сцепки, облегчить, тяжёлые, данного, рубрики, силовой, идёт, вопрос, уборки, представить
Содержание
Некоторые инструменты, которые сильно облегчают жизнь дачника, не обязательно покупать.
Например, мотоблок можно не покупать, а сделать собственными руками. Обычно такие изделия создаются на основе мотоцикла или бензопилы. Самодельная техника, как и заводской мотокультиватор, может быть использована для вспашки земли, культивации, окучивания и перевозки грузов. Чтобы понять, как именно сделать самодельный мотоблок, необходимо узнать о том, как создается каждая его часть.
Так как обработка даже небольшого участка требует больших усилий, многие владельцы земли задумываются о покупке мотоблока. Но цены на мощные модели являются высокими, поэтому часто создаются самодельные мотоблоки (как на фото). Такие устройства используются для вспашки, окучивания, скашивания, а также внесения удобрений. Кроме этого, мотоблоки применяются для уборки снега и прополки сорняков. Если сделать прицеп, мотоблоком можно перевозить грузы до 200 кг.
Легкие мотоблоки обычно комплектуются только фрезой и пропольником. Изделия, имеющие средний вес, могут использоваться с применением фрез, плуга, косилки и окучника.
Тяжелые изделия характеризуются такими качествами как надежность, высокая проходимость и оборудуются несъемными колесами. Они могут использоваться с применением следующего оборудования:
Самодельный плуг для мотоблока и другие детали можно изготовить достаточно просто. При создании таких элементов можно использовать фото готовых изделий.
Основное преимущество самодельных агрегатов состоит в том, что для их создания не нужно тратить большое количество денег. Для создания самодельного мотоблока достаточно обладать следующими материалами и инструментами:
Кроме этого, понадобятся и дополнительные детали для соединения двигателя с рамой. Имея все названные компоненты можно сделать самодельный мотоблок своими руками. При этом такое устройство будет выполнять все функции, которые выполняют заводские модели. При желании можно подобрать для агрегата мощный двигатель, чтобы изделие не уступало современным мотоблокам.
Навесное оборудование для самодельного мотоблока можно сделать самостоятельно или же приобрести готовое.
Перед тем как сделать самодельный мотоблок, стоит заранее подготовить все необходимые детали и составить чертеж. Рама представляет собой несущую конструкцию, которая необходима для закрепления остальных частей мотоблока. Для ее создания нужно выполнить следующие действия:
Силовая часть мотоблока, трансмиссия и рама для них собираются согласно нескольким правилам:
Если это не предусмотреть, во время движения выхлопы будут мешать работать. Выходное отверстие должно иметь диаметр около 16 мм.На созданной раме и происходит закрепление двигателя.
Стоит отметить, что для изготовления мотоблока хорошо подходит двигатель от мотоцикла или бензопилы.
Наиболее распространенным агрегатом является мотоблок Архипова. Такие изделия создаются с использованием шарнирного соединения между тягачом и навесным оборудованием.
Благодаря этому во время работы тратится меньшее количество усилий, и создаваемая борозда остается ровной при поворотах.
При использовании такого агрегата глубина вспашки остается одинаковой на все участке и для этого не нужно прилагать дополнительные усилия.
Самодельный мотоблок может стать незаменимым устройством, так как при помощи него можно выполнять различные работы по обработке почвы на своем участке. В качестве навесного оборудования для таких агрегатов часто используется:
Все эти инструменты закрепляются на специальном кронштейне, который установлен позади двигателя. Выкапывание картофеля происходит при помощи специальной копалки, которая достает клубни из почвы, не повреждая их. Если необходимо убрать скошенную траву или ботву на участке, используется навес-грабли.
При помощи дополнительного оборудования мотоблок может использоваться не только для обработки почвы, но еще и для уборки участка. Например, если закрепить на данном агрегате бульдозерный нож, можно эффективно убирать снег.
При помощи валика с щеткой можно подметать садовые дорожки.
Таким образом, созданный своими руками мотоблок (как на фото) может выполнять множество функций и использоваться для выполнения практически всех работ, производимых на участке. Из этого следует, что для работы на участке не обязательно приобретать лучший мотоблок, так как создать такую конструкцию можно и самостоятельно.
Самодельный мотоблок можно использовать не только для обработки грунта, но еще и для перевозки грузов. Чтобы не тратиться на заводскую конструкцию, многие создают прицеп собственными руками. Самодельный прицеп для мотоблока создается в несколько этапов:
Данные элементы соединяются друг с другом при помощи сварки. Водило соединяется с рамой таким образом, чтобы корпус шарнира оказался внутри трубчатого корпуса рамы прицепа. Конструкция фиксируется при помощи болта около упорного кольца.
Такой прицеп будет устойчив на территории с холмами и спусками. Это объясняется тем, что нагрузка на конструкцию распределяется равномерно.При желании можно создавать различные самоделки из мотоблока. Часто из описываемого агрегата создается мини трактор. Для того чтобы обладать надежной техникой, не обязательно приобретать самый лучший агрегат, ведь собрать подобную конструкцию можно из имеющихся материалов.
Представленное ниже видео позволяет увидеть самодельную конструкцию в действии.
Техническое обеспечение в хозяйстве современного фермера обязательно включает в себя средства для обработки земли. Для этого используются культиваторы и мотоблоки, которые в зависимости от модели могут выполнять задачи по рыхлению, выравниванию, вырезанию сорняков и другие операции. Поскольку устройство рабочего органа технически элементарно, опытному домашнему мастеру не составит труда изготовить такое устройство своими руками. Как правило, самодельные культиваторы не уступают по эффективности заводским аналогам, но важно просчитать способы их установки на мотоблок или трактор.
Однако сегодня распространены и ручные модели, работа которых не требует подключения к другому оборудованию.
Термин «культиваторы» у многих ассоциируется с минитракторами и мотоблоками, выполняющими функции обработки почвы. Однако если глубже вникнуть в терминологию, то окажется, что культиватор – это лишь часть технических средств, непосредственно участвующих в обработке. В зависимости от конструкции самодельные культиваторы могут выполнять несколько операций. Они могут быть универсальными как в обработке, так и в сочетании с дополнительным оборудованием. Прежде чем приступить к изготовлению такого орудия, следует оценить характер работы и необходимость его подключения к трактору или другой технике.
Самый простой вариант культиватора в домашних условиях. Это небольшая конструкция, мощности которой достаточно для захвата полосы шириной 20 см. Основой устройства будет ручка в виде металлической трубки диаметром 2,4 см.
Длина элемента подбирается специально под рост пользователя. На нижнюю часть трубы необходимо установить цельную ось из дерева. К нему будут прикреплены органы обработки. Несмотря на простоту конструкции, самодельные ручные культиваторы можно дополнить колесами. Их можно вырезать из металлического листа толщиной 0,3 см и закрепить с помощью гаек.
Есть еще один вариант конструкции, предполагающий основу в виде полоски пружинного металла. При этом параметры заготовки должны быть следующими: длина – 5 см, ширина – 2 см, а толщина – около 2 мм. К этой детали крепится деревянная ручка, посредством которой будет производиться обработка. Лента согнута, поэтому ей можно придать форму петли, затем напильником обработать края с двух сторон. Диаметр петли может быть любым, этот параметр рассчитывается исходя из площади сада.

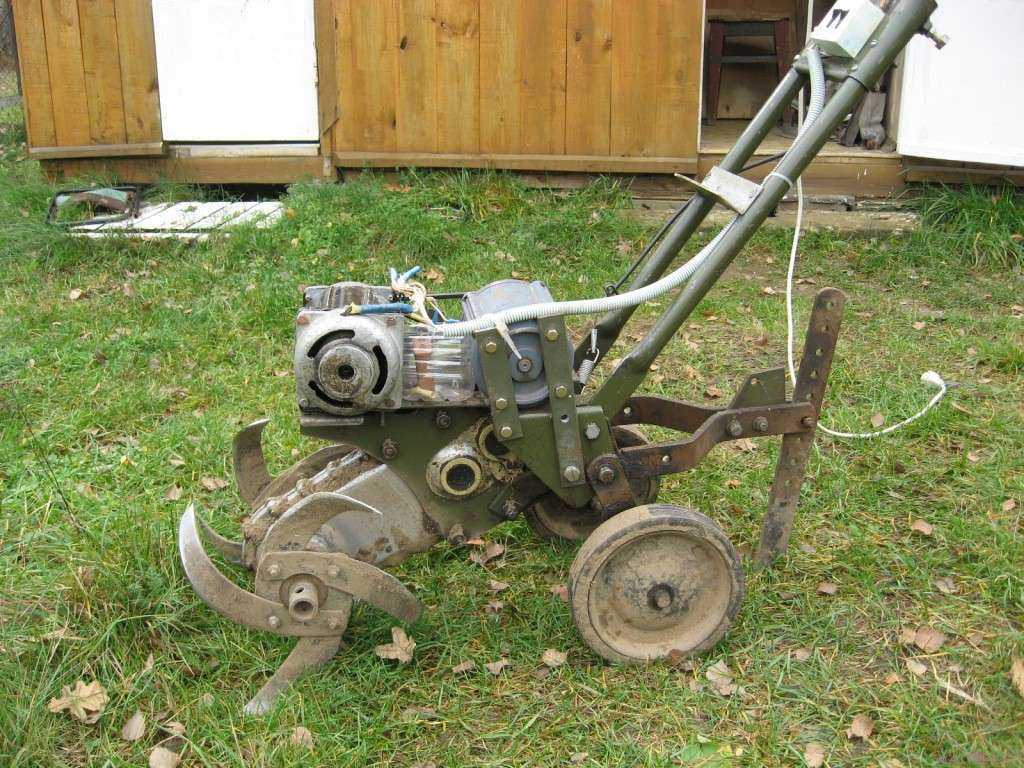

Это более серьезный агрегат, с помощью которого можно выполнять и рыхление, и выравнивание почвы, и окучивание. По своей конструкции культиватор самодельный борщевик предполагает наличие следующих элементов: диска, оси, штока и втулок, крупной и мелкой скобы, рукояти и трубы.
Функции рабочих органов выполняют диски, приваренные к втулкам. Последние, в свою очередь, размещаются на оси культиватора. Осевые окончания фиксируются в скобах с помощью шплинта. В большой кронштейн в специальные пазы устанавливается труба с перекладиной и ручкой. На меньший кронштейн (сваркой) устанавливается стержень длиной 25 см и диаметром 2,4 см.
Также в стержень вкручивается стержень толщиной 1,6 см, который должен немного выступать над уровнем перекладины. Самое сложное в изготовлении этой модели — сделать диски сферическими. В общем, это частый вопрос у садоводов и дачников, интересующихся, как сделать самодельный культиватор с надежными рабочими элементами. Без специального оборудования может быть только один способ — молотком изменить форму дисков, сформировав чашу в центральной части. Далее важно рассчитать угол фиксации сферических дисков по отношению к направлению обработки. Этот параметр следует регулировать с помощью винтов с накатанной головкой, закрепленных на поперечине.
Эта разновидность самодельных культиваторов также подходит для крупномасштабных работ. По своей мощности аппарат не уступит некоторым модификациям минитракторов. Кроме того, сделать самодельный культиватор для мотоблока можно из цепной пилы, предусмотрев в конструкции соответствующие точки соединения. Но более выгодное решение – полностью механизированный агрегат с мотором от бензопилы.
Основой будет кубическая рама, сваренная из уголков. Силовая установка разместится на поперечных углах в верхней части кузова. Бак с топливом можно установить еще ниже с помощью кронштейнов. Передние стойки будут выступать в качестве опорной рамы для среднего вала. Для фиксации подшипников ходовой части к лонжеронам следует прикрепить стойки. В итоге у вас получится самодельный мотоблок, центр тяжести которого будет находиться над поверхностью с колесной базой. В качестве колеса можно использовать прорезиненный валик, а ручки из труб.
В данном случае силовой агрегат позаимствован у мясорубки, а в остальном концепция осталась прежней.
Рама, из которой изготавливаются самодельные культиваторы для трактора или мотоблока, также может стать базой для автономной техники. Особенностью этой конструкции является способность быстро разбивать пласты почвы на крупные комья. Если операция предполагается на низкой скорости, обработка будет деликатной и обеспечит свободное покрытие.
К картеру снятого с мясорубки редуктора необходимо приварить два уголка. В них также устанавливаются две трубы, у которых предварительно нужно загнуть конец — в дальнейшем они станут ручками. Оси колес также крепятся к основанию уголков. Излишне большие колеса выбирать не стоит, так как в процессе обработки они доставят лишние хлопоты. А вот маленькие нежелательны, потому что они попадают в почву. Соответственно, лучший вариант – колеса среднего размера диаметром 20 см. Из лома нужно вырезать вал. С помощью кувалды или большого молотка необходимо разрубить насадку мясорубки, что позволит снять втулку, принимающую вал с кулачковым винтом.
Данный агрегат представляет собой нечто среднее между ручными моделями и штатным мотоблоком.
Если вы хотите получить самодельный культиватор, фреза которого выполняет обработку без стороннего привода, то этот вариант будет оптимальным. Любая установка с рабочим объемом 50 см 3 на двигатель подходит. Задачи закройщиков можно переложить на конструкцию, собранную из металлических полос с параметрами 0,5 х 4 см. Для одного резца необходимо 8 элементов. Далее полосам нужно придать форму буквы Г и соединить их друг с другом по центру болтами так, чтобы образовались четыре креста.
Несущая база представляет собой металлический ящик, в котором также должен быть размещен редуктор замедления. Эта рама может быть изготовлена из пластин толщиной 0,4 см и корпусов подшипников. Для прохождения промежуточного вала вверху образовавшейся коробки необходимо сделать два отверстия. Вал будет вращаться в двух подшипниках, установленных в двух сваренных пластинах из пластин. Для регулировки положения самодельных культиваторов с такой конструкцией поставляются шпильки с резьбой.
Их можно приварить к основанию пластин.
Агрегат имеет простую конструкцию и не требует комбинации с другим оборудованием, но дает хорошие результаты при обработке земли. На выходе получается стрельчатое оборудование с пятью рабочими лапами. Основу конструкции составит качающаяся рама, также изготовленная из стальных уголков. Оснащен плоскорежущими лапами остроконечного типа. Взять такие элементы можно от заводской установки КПН-4А. Режущие компоненты должны быть закреплены таким образом, чтобы одна средняя и две последние лапы располагались в шахматном порядке. Их раскос должен обеспечивать шарнирный каркас на рессорах. Предполагаемая ширина обработки такими лапами 33 см.
Дисковая борона может состоять из батареи, состоящей из 8 дисков сферической формы. По типу работы это будет самодельный культиватор для мотоблока, ширина между режущими элементами будет 15 см. С рамой борона взаимодействует по шарнирному принципу.
Длина основания может достигать 130-140 см, а ширина – 65 см. В данном случае уголки используются для уголков сечением 45 х 45 см. Глубина проникновения в почву до 10 см, а примерная ширина захвата 120 см. К достоинствам такой бороны необходимо также отнести возможность регулировки угла наклона – до 17 градусов.
Одним из лучших решений для изготовления вспомогательного оборудования для трактора будет однокорпусный плуг. С его помощью за час работы можно вспахать от 0,12 до 0,2 га. Глубина обработки при этом небольшая, всего 22 см, а ширина достигает 35 см. Изготавливаются самодельные культиваторы для мини-трактора на основе металлической рамы. Плуг можно сделать швеллерным, а корпус позаимствовать у прицепного навесного оборудования типа сучкореза, но с укороченным лезвием.
Конструктивных решений для развития культиваторов много, и выбор конкретного определяется запросами будущего пользователя. Материальные затраты на изготовление культиваторов минимальны, и это при том, что заводские аналоги иногда оцениваются в десятки тысяч рублей.
Этим во многом объясняется тот факт, что самодельные культиваторы все чаще используются не только в личных подсобных хозяйствах, но и в профессиональных фермерских организациях. По надежности они немного уступают фирменным агрегатам, а по качеству обработки земли могут и превосходить. Изготовить культиватор своими руками из подручных металлических заготовок можно, но главным преимуществом таких приспособлений является возможность разнообразить конструкции и при необходимости внести технические корректировки без помощи специалистов.
Для сельскохозяйственных работ на относительно небольших участках земли оптимальным вариантом является минитрактор. Как правило, заводской вариант стоит больших денег, но сделать минитрактор на базе мотоблока можно намного дешевле. Важно понимать, что самым необходимым элементом самодельного трактора является мотоблок, и он должен соответствовать определенным требованиям. О том, как выбрать подходящую модель, пойдет речь ниже.
Содержание
Чтобы минитрактор качественно выполнял возложенные на него задачи, его необходимо выбирать правильный мотоблок. Обратите внимание на следующие параметры.
Мотоблок, из которого планируется изготовить трактор, в идеале должен иметь следующие функции: регулировка рулевого управления, принудительная остановка двигателя в аварийной ситуации, электростартер.К любому из вышеперечисленных мотоблоков можно отдельно купить комплект для переделки в мини-трактор. Многие производители прогнозируют желание пользователей переделать мотоблок в трактор и продать для этого комплект запчастей. Его стоимость может достигать 350-400 долларов но он стоит своих денег.
В комплект для переделки мотоблока в минитрактор входят рама для установки двигателя, сиденье, система управления, задняя подвеска с подъемным механизмом, передний мост с тормозами и ступицами колес. Как правило, все детали изготовлены из металла и имеют хорошее качество. Чтобы собрать трактор из готового комплекта, воспользуйтесь прилагаемой схемой.
Однако можно обойтись и без покупки готового набора.
Чтобы сделать минитрактор из мотоблока своими руками, кроме основы в виде самого мотоблока, потребуются и другие комплектующие и инструменты.
Важно понимать, что не все элементы конструкции получится сделать своими руками, в любом случае придется что-то покупать.
Независимо от того, какой путь вы выберете для строительства, вам понадобится ряд инструментов :
Прежде чем приступить к сбору трактора, необходимо подготовить хороший чертеж . Можно сделать самому, но тогда нужна не просто красивая картинка, а продуманная схема с расчетами, исходя из имеющейся основы и задач, которые следует выполнить.
Несущая конструкция при переделке мотоблока в минитрактор требует доработки, так как необходимо дополнительно установить еще два колеса .
Для его изготовления потребуется металлический профиль или труба. Сечение трубы, а также толщина стенок особой роли не играют, но очевидно, что они не должны быть слишком тонкими.
В общем, в данном случае работает правило «чем тяжелее, тем лучше». Вес усиливает сцепление техники с поверхностью, а при вспашке это особенно важно.
Крепление элементов каркаса возможно сваркой или с помощью болтов и гаек, также можно использовать комбинированную сборку. Для усиления рамы можно использовать дополнительную поперечную балку , которая будет выполнять роль ребра жесткости и сделает конструкцию более прочной.
На этапе сборки рамы можно позаботиться об изготовлении крепления Может располагаться спереди или сзади. Если на самодельный мини-трактор, кроме всего прочего, возложена задача по перемещению небольших прицепов, то следует присоединить заднюю навеску.
Для передних колес минитрактора с двигателем от мотоблока можно приобрести готовые ступицы.
Для того, чтобы закрепить переднюю пару, необходимо взять трубу шириной с переднюю ось. К нему крепятся ступицы колес. Далее просверлите отверстие в центре и прикрепите трубу к раме. Рулевые тяги крепятся к раме червячной передачей, чтобы обеспечить возможность управления вращением колес. Когда коробка передач закреплена, можно установить руль.
Для установки заднего моста понадобится втулка с подшипниками . На него ставится шкив, чтобы крутящий момент от мотора передавался на ось. Для задних колес можно использовать колеса от легкового автомобиля, либо применить те, что шли в комплекте с мотоблоком.
Совет! Колеса лучше брать диаметром от 30 до 35 см (12-14 дюймов), это обеспечивает оптимальную устойчивость и маневренность. При меньшем размере колес трактор будет нырять в землю головой вперед; с более крупной может опрокинуться на кочке или при повороте.
Чаще всего двигатель устанавливается перед рамой — это делается для того, чтобы сбалансировать конструкцию при работе с прицепом или другой техникой.
Двигатель крепится с помощью системы крепления, и лучше всего сделать его мобильным. Причиной этого является ременный способ крепления заднего моста с двигателем. Для удобства натяжения ремня и упрощения этого процесса лучше оставить двигатель в движении.
Необходимые элементы для сбора основной конструкции перечислены выше. После его сборки подключаются тормозная и гидравлическая системы. Если техника будет использоваться на трассе или в темное время суток, то не лишним будет установить фары , а также габаритные огни. Наличие солнцезащитного козырька или обшивки — личное дело каждого: существенных преимуществ в работе они не дадут.
Прицепной адаптер является дополнением к мотоблоку, он просто присоединяется к основному устройству, и получается минитрактор. Для изготовления самоделки понадобится конструкция из одноосной рамы. В качестве подвески можно использовать запчасти для мотоколяски .
