Простая самодельная лодка из фанеры для рыбалки: 50 фото пошагового изготовления двухместной лодки под мотор 2,5 л/с.
Автор решил сделать лодку своими руками, пожалуй, это ему удалось, смотрим фото сборки с подробным описанием процесса.
Характеристики фанерной лодки:
Материалы для изготовления:
Инструменты:
Поскольку листы фанеры были короче длины будущей лодки, автору пришлось несколько листов склеить между собой.
Сделано это следующим образом. С торца листы фанеры сглаживаются рубанком и шлифуются шлифовальной машинкой.
Края покрываются столярным клеем, плотно прикладываются друг к другу и укладываются под пресс.
В результате получились листы под заготовки нужной длины.
Автор начертил на листе фанеры дно лодки.
Заготовка выпиливается электрическим лобзиком.
Чтобы срез был ровным рекомендуется пилить фанеру на высоких оборотах.
Таким же образом размечаем и вырезаем два одинаковых борта для лодки.
Теперь нужно разметить на фанере и вырезать транец.
Все части корпуса лодки нужно соединить, для этого по краю дна, бортов и транца тонким сверлом сверлятся отверстия, через которые продевается мягкая проволока и скручивается пассатижами. Потом после склейки корпуса с внутренней стороны — проволока снимется.
Сборка лодки из фанеры начинается с кормы.
Автор стягивает детали проволокой.
Скрутку нужно делать концами проволоки наружу корпуса.
Результат.
Автор поставил временные распорки.
Наклеен малярный скотч, чтобы шов склейки был ровным.
Изготовлены шпангоуты.
Самый ответственный момент склейка внутренних швов, укладываются полоски из стеклоткани и пропитываются эпоксидной смолой. Нужно сделать три слоя.
При склейке важно следить чтобы в эпоксидной смоле не было пузырьков воздуха.

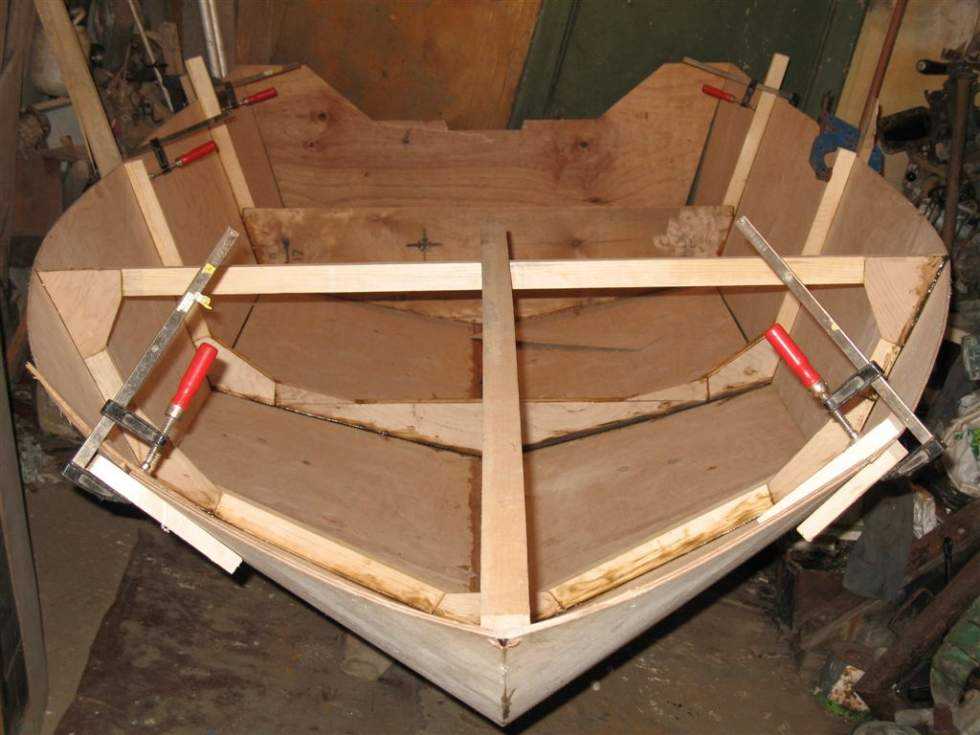

Вдоль бортов закреплены привальные брусья и подогнаны шпангоуты.
Лодку переворачиваем и удаляем проволочные скрутки.
Заклеиваем швы снаружи корпуса, в три слоя стеклоткани, пропитанной эпоксидной смолой.
Ко дну корпуса лодки шурупами прикручены и посажены на клей продольные рейки (наружные стринги) которые придадут дополнительную жёсткость конструкции.
Закреплён форштивень, привязывается лодка верёвкой к якорю за носовой рымбол.
Внешний вид самодельной фанерной лодки после установки лавок, носовой части и покраски.
Теперь у автора есть возможность ловить рыбу со своей самодельной лодки.
Из чего состоит лодка
У вас лодка с подвесным мотором? Знаете, как называется элемент, на который он крепится? Транец. Кстати, если ваша модель лодки его не имеет — не проблема, мы расскажем, как сделать его своими руками. Можно купить и готовый. Давайте разбираться, что такое транец у лодки и зачем он нужен.
Транцы на картинке:
Как видно, это жёсткая пластина, за которую крепко держится подвесной мотор. Она отличается высокой прочностью, ведь на неё оказывается серьёзная нагрузка.
Более того, транец должен с технической стороны гармонировать с лодочной конструкцией. У лодок из пластика и алюминия транец “по умолчанию”, то есть встроенный. Надувные лодки не все обладают такой роскошью. Если вы покупаете надувную лодку под мотор у нас, то можете выбрать комплектацию с транцем.
По особенностям расположения и типу лодки транцы бывают:
Могут быть изготовлены из прочного пластика или транцевой доски. В основном съёмные транцы комплектуются элементами крепежа.Посмотрите полезное видео про транец у лодки:
Всего выделяют 4 типа транца:
Эти значения применяются к очень серьёзным катерам, моторы которых имеют мощность от 200 л.с.
Конструкция транца предполагает ещё 2 параметра: наклонный угол и толщина. Последняя зависит от наибольшей мощности движка. В частности, для значения не выше 15 л.с. хватит 2,5 см.
Угол наклона не может заходить за установленный предел в 4-6°. Точнее, заходить-то может, но тогда не ждите хорошей работы гребного винта, и не получится у вас рассекать по водным просторам на высокой скорости.
Если вы поняли, что транец — нужный для вас элемент, так как захотели обзавестись мотором, купите водостойкую, самую качественную фанеру. Не стоит использовать ДСП, для транца этот материал не годится.
Основные этапы и моменты:
Здесь речь идёт не об обычном жестком днище (слани).У вас получится что-то вроде этого:
На самом деле это не единственно-правильный вариант изготовления транца своими руками. Вы можете продумать конструкцию самостоятельно или поискать в Интернете.
Если вам проще купить лодку под мотор с транцем в комплекте, мы к вашим услугам!
Приятной вам рыбалки!
Вопрос: Что такое и где находится транец у лодки?
Имя: Матвей
Ответ: Это жесткая, высокопрочная пластина в кормовой части.
Она предназначена для крепления подвесного мотора. Транцы бывают стационарные, подвесные для надувных лодок и некоторых катамаранов. Также есть транцы под водомет и для судов с жестким корпусом.
Вопрос: Какая оптимальная толщина транца на лодках ПВХ?
Имя: Никита
Ответ: Толщина транца зависит от наибольшей мощности мотора. Например, для движка мощностью 15 л.с. толщина транца начинается от 2,5 см. При более высоких значениях мотора толщина от 3,5 см.
Вопрос: Для чего нужен транец на жесткой и надувной лодке?
Имя: Тимофей
Ответ: Для удержания мотора, который должен крепиться к чему-то твердому и прочному. У пластиковых и алюминиевых судов транец встроенный. У надувных он представляет собой жесткую пластину, которую можно сделать и своими руками.
Вопрос: Что такое и зачем делают навесной транец для надувной лодки?
Имя: Альберт
Ответ: Навесной транец устанавливается для подвесных моторов на надувных лодках или катамаранах, когда из-за особенностей материала корпуса невозможно сделать встроенный транец.
Благодаря навесной жесткой пластине судно может передвигаться с помощью мотора.
Вопрос: Что такое транцевая лодка?
Имя: Ярослав
Ответ: Это судно с жесткой пластиной или транцем, на который крепится движок. Транцевая лодка превращается в моторную, когда управляется двигателем.
