Цифровое телевидение буквально вчера еще казалось если не далеким будущим, то завтрашним днем. И вот для меня сегодня этот день настал. В нашем городе появилось оно – цифровое телевидение. 32 канала в отличном качестве и в свободном доступе совершенно бесплатно. Для его приема нужен лишь тюнер DVB-T2 и вполне стандартная телевизионная антенна. Каждый желающий может подключить его себе самостоятельно.
По началу, я скептически относился к этой затее – мол, зачем это нужно, если и так в моей местности можно ловить 20 телевизионных каналов. Пусть в не очень хорошем качестве и с помехами, пусть 20 а не 32, пусть они не очень интересные, но зато без всяких там непонятных телетюнеров и непонятных заморочек. Однако однажды я вдруг понял, что мои три домашних телика почти никто не смотрит из за постоянных помех и неинтересных каналов.
А что если способны телики немного на большее?
-Для начала, в порядке эксперимента, решил оборудовать лишь один телик на кухне приставкой Т-2. И о чудо – телик ожил. 32 цифровых канала в отличном качестве, днем и ночью. Телек буквально «не выключается». Срочно побежал в магазин еще за парой телетюнеров .
Правда не с первого раза удалось принять все 32 канала. Дело оказалось в антенне.
Опишу мой частный случай изготовления антенн для цифрового телевидения Т-2 :
Штатно мои телевизоры работали на наружную «польскую» антенну с усилителем. Прием был более менее удовлетворительным. Однако с первого раза тюнер Т-2 отказался с ней работать, выведя на экран сообщение «нет сигнала». Долго я ломал себе голову, пока не поставил в настройках тюнера галочку напротив пункта «питание антенны от ТВ тюнера». После этого сразу же появились несколько каналов.
Такая вот военная хитрость для антенн с усилителем…
Важный момент – при покупке тюнера нужно попросить, чтобы каналы настроили в магазине, иначе Вы возможно так и не сможете ничего принять толи из за антенны, толи из за не настроенного тюнера. Это будет уравнение с многими неизвестными. Цифровое телевидение предполагает либо наличие сигнала, либо его отсутствие. Не получится, как в аналоговом телевидении подстроить сигнал. Он либо есть, либо нет. На ненастроенном тюнере будет сложно установить причину отсутствия сигнала.
В общем таки приняв несколько каналов, я понял, что остальные не принимаются из за не совсем подходящей антенны. Следует признать, что на моей наружной «польской» антенне с усилителем и аналоговые каналы не все удовлетворительно принимались. Понятное дело, что цифровые телевидение, плохо приниматься не будут. Они вообще никак не будут приниматься. Нужна хорошая антенна.

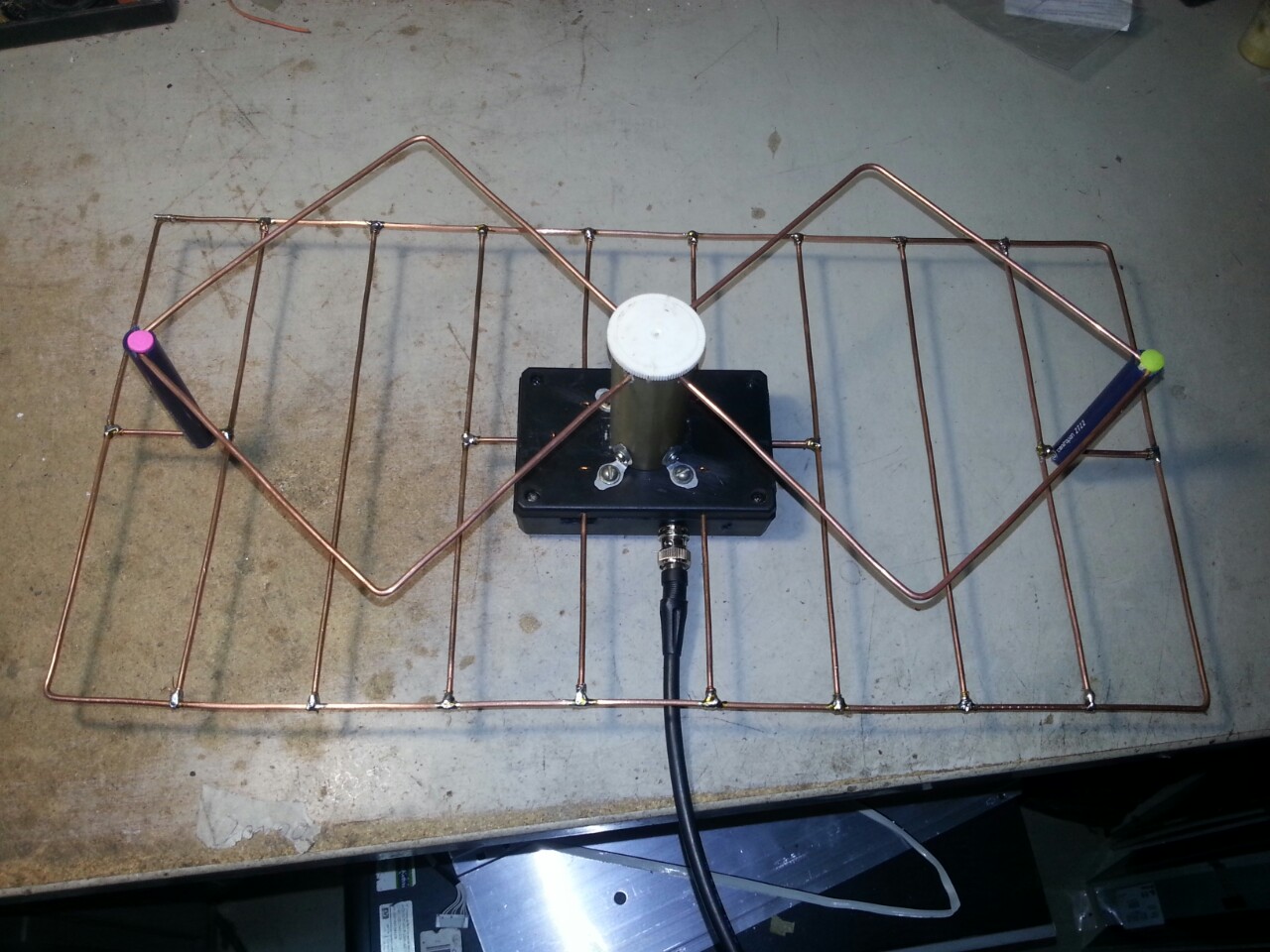

Порывшись в интернете, наткнулся на простую и универсальную антенну Харченко. Она является широкополосной, с постоянными параметрами по всему диапазону, не требует особой настройки.
Применяется для радиосвязи на КВ, УКВ, приема телевизионных каналов и Wi-Fi . Диапазон антенны обусловлен её геометрическими параметрами – сторона квадрата равна ¼ длины волны.
То есть все просто- к примеру в каком-то городе, диапазон частот приема телевизионного сигнала Т-2 в районе 550 мгц – 650 мгц. Середина диапазона – это 600 мгц.
Переведем частоту в длину волны: — скорость радиоволн (300000) разделим на частоту.
300000 / 600мгц = 500 мм – длина волны середины диапазона.
Сторона квадрата равна 500мм/ 4 (¼ длины волны). Получаем 125 мм – сторона квадрата для антенны со средней частотой 600 мгц.
Вообще же для каждого города частоты передач цифрового телевидения Т-2 будут отличатся. Существуют таблицы частот и номеров каналов цифрового эфирного телевидения Т2 для каждого города.
Их легко можно найти в интернете. Нужно узнать границы частот сигнала Т-2 в конкретном городе, и вычислить середину диапазона. На основании этих данных и получим размеры антенны Харченко. В общем, смысл в том, чтобы найти в таблице свой город, определить границы диапазона и высчитать его середину, на которую и нужно делать антенну (рассчитывать стороны квадратов антенны).
Так же в интернете существует огромное количество онлайн калькуляторов антенны Харченко, введя данные (частоту) в который, можно получить необходимые геометрические параметры антенны.
Теперь перейдем к практической части.
Для изготовления антенны цифрового телевидения Т-2 понадобится:
-алюминиевая проволока диаметром 4-6 мм, длиной 1,5 метра
-усилитель от польской антенны
— антенный провод 50 Ом
-антенный телевизионный штекер
-пластиковый короб 2смх3см длиной 40 см для электропроводки.
-изолента
Эта антенна для Т-2 может работать и напрямую без усилителя в условиях прямой видимости. В этом случае естественно не нужно включать в настройках тюнера пункт «питание антенны от тюнера». Тюнер может выйти из строя (не проверял). Однако если антенна будет располагаться в комнате – думаю, понадобится усилитель.
Собранная антенна у меня заработала сразу и приняла все 32 канала. Правда в комнате, окно которой выходит на телевышку (2 км).
В комнате, окно которой выходит на противоположную от телевышки сторону данная антенна принимала каналы с артефактами и затормаживанием (разноцветные квадратики по экрану, затормаживание изображения и периодическое пропадание сигнала). То есть, на противоположной от телевышки стороне дома был слабый сигнал.
Проблема решилась установлением алюминиевого рефлектора отражателя, усиливающего сигнал. Хотя он изначально предусмотрен в конструкции антенны Харченко, иногда, в условиях прямой видимости можно обойтись без него.
В общем, если наблюдаете артефакты и при поднесении к антенне крышки от кастрюли артефакты пропадают и прием становится идеальным – нужен экран рефлектор (отражатель).
Хороший экран рефлектор антенны Харченко несомненно улучшает качество приема сигнала цифрового телевидения. Это по сути отражатель, концентрирующий сигнал на антенне. Он был изготовлен из куска картона 18Х35 см, обернутого пищевой фольгой и сверху перемотанного скотчем. Все это дело прикрутилось шурупами, продетыми в кембрики-стойки к основанию – пластиковому коробу для электропроводки (смотри фото).
Теперь прием стал идеальным и на другой стороне дома. Однако из за небольшой погрешности при изготовлении проволочных квадратов первые два канала не принимались. Частота антенны получилась немного выше расчетной. Пришлось вводить в конструкцию антенны дополнительные элементы – усы для понижения частоты. Их длина подобрана экспериментально.
В результате самодельная антенна цифрового телевидения Т-2 стала принимать все каналы даже на противоположной от телевышки стороне дома.
Вот так, буквально на антенну из говна и палок, собранную на коленке можно принять качественный цифровой телевизионный сигнал Т-2.
Я и Диод. © yaidiod.ru.
Правда усилители в этих антеннах часто выходят из строя и люди обычно меняют антенну целиком, хотя плата усилителя продается в любом магазине и стоит совсем немного, связано это с сыростью и перепадом температур, попаданием влаги в корпус усилителя.
Если такой антенный усилитель поставить на » ромбик» то антенна просто отлично принимает ТВ сигнал, причем намного лучше чем китайские «с усиками». С антеннами я сталкивался уже давно и заметил что именно»ромбики» с усилителем принимают сигнал лучше чем заводские антенны. китайские антенны настолько неправильно сделаны, что их иногда приходится ставить боком к телевышке чтобы добиться более лучшего приема. Все началось просто с эксперимента , когда решил поставить усилитель на старую валявшуюся в чердаке антенну «ромбик» и разница просто удивила, китайская антенна показывала 9 каналов из 14-ти и при этом поворачивая одни каналы показывали лучше, а другие хуже, а поставив «ромбик» я обнаружил что все 14 каналов просто отлично принимаются.
Соседу по квартире я тоже так сделал, так как у него стояла старая антенна и внизу на трубе прикручена китайская, вынул оттуда усилитель и поставил на «ромбик» и он офигел от разницы. Потом так же делал и другим людям. В общем я убедился что простой «ромбик» с усилителем вне конкуренции, на крыше из двух десятков разных антенн, самый лучший прием у нас соседом на старые ромбики.
Сейчас на даче сделал новую антенну, тоже «ромбик» с усилителем, антенна всего пять метров от земли, а телевизор показывает отлично. Еще хочу заметить что 49-я плата усилителя работает лучше чем 777, 999, 9999, и прочие. 49-я плата самая мощная и предназначена для регионов со средним и слабым ТВ сигналом. Ниже сама антенна, уже установленная.
>
К сожалению самые первые фото где я делал ромбики из проволоки я по нечаянности удалил, поэтому просто расскажу что и как. В общем для изготовления нужны два отрезка проволоки длинной по 180см.
Их нужно согнуть ромбиком, каждая сторона ромба по 45см. Если есть сварка, то конечно надо сварить, а если нет, то в помощь дрель. Места крепления на проволоке я расплющил молотком на железке и просверлил в них шуруповертом отверстия 5мм под болтики.
Проволоку желательно толщиной 6мм, можно и по тоньше, еще так же делают «ромбики» из сварочных электродов ил 4-ки, диаметр электродов 4мм и длинна как раз 45см. Стороны ромба нудно делать именно 45 см, я делал и по 50см и по 40 см, но прием немного хуже. Ниже фото где уже все сделано и покрашено вместе с усилителем, осталось только антенный провод подсоединить и поднять антенну. Как видите усилитель тоже прокрашен чтобы влага не портила плату и там от воды во время дождя не было замыканий и окисления-ржавения контактов и дорожек.
>
>
Сдесь уже подсоеденен антенный кабель
>
>
Как видите антенна очень проста в изготовлении, надежна и поверте принимает сигнал лучне чем заводские дешовые антенны, нужно лишь поставить уселитель.
Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину — 600 Мгц. Ничего сложного.Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:
Длина волны = Скорость света / частота.
300 / 582 = 0,52
Правильная антенна для приема цифрового телевидения DVB T2 на дачуСупер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.
Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.
Так же можно добавить жесткий каркас, но это по желанию.В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, а до магазина нужно еще дойти. Тогда на помощь придут мастеровитые руки, смекалка и немного исходного материала.
Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике.
Для создания приемника из пустых жестяных банок вам понадобиться:
Инструкция, как сделать антенну ТВ самостоятельно:
Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.
Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:
Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.
Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.
Существует два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:
Для этих целей замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «словить» около пяти каналов.Своими руками можно сделать не только простые антенны для телевизора, но даже и спутниковые.
Особенно это актуально для тех, кто живет вдали от больших городов, и купить в магазине параболический приемник не может. Хорошо, если телевышка находится на расстоянии 35 км от здания, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.
Необходимые материалы:
Ход работ:
Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое.
На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания.
Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.
За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %.
Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул.
Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.
Это необходимо проделать со всех сторон медной жилы вибратора.
Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.
Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.
Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.
Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.
Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема .
После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.
Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.
Для ее изготовления понадобится подготовить:
Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.
Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.
Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.
Теперь следует подготовить основной кабель , который будет подключаться к телевизору.
Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу.
Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.
На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.
Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.
Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:
В первую очередь следует подготовить кабель , убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя.
На другой конец провода нужно надеть штекер.
Теперь следует подготовить банки . К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.
После этого банки нужно с помощью скотча нужно прикрепить к вешалке . Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.
Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.
Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.
Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора.
Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.
После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик . Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.
Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.
Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель . В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.
Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.
Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.
Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.
Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.
Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.
Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него).
5. Нож.
6. Изолента, скотч.
Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.
Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки.
Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.
Обратите внимание!
Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.
Для увеличения количества каналов, нужно использовать банки большего диаметра.
Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.
Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки.
Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.
Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.
Схема сборки платы
Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля.
После этих подготовительных работ, начинаем собирать конструкцию.
Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.

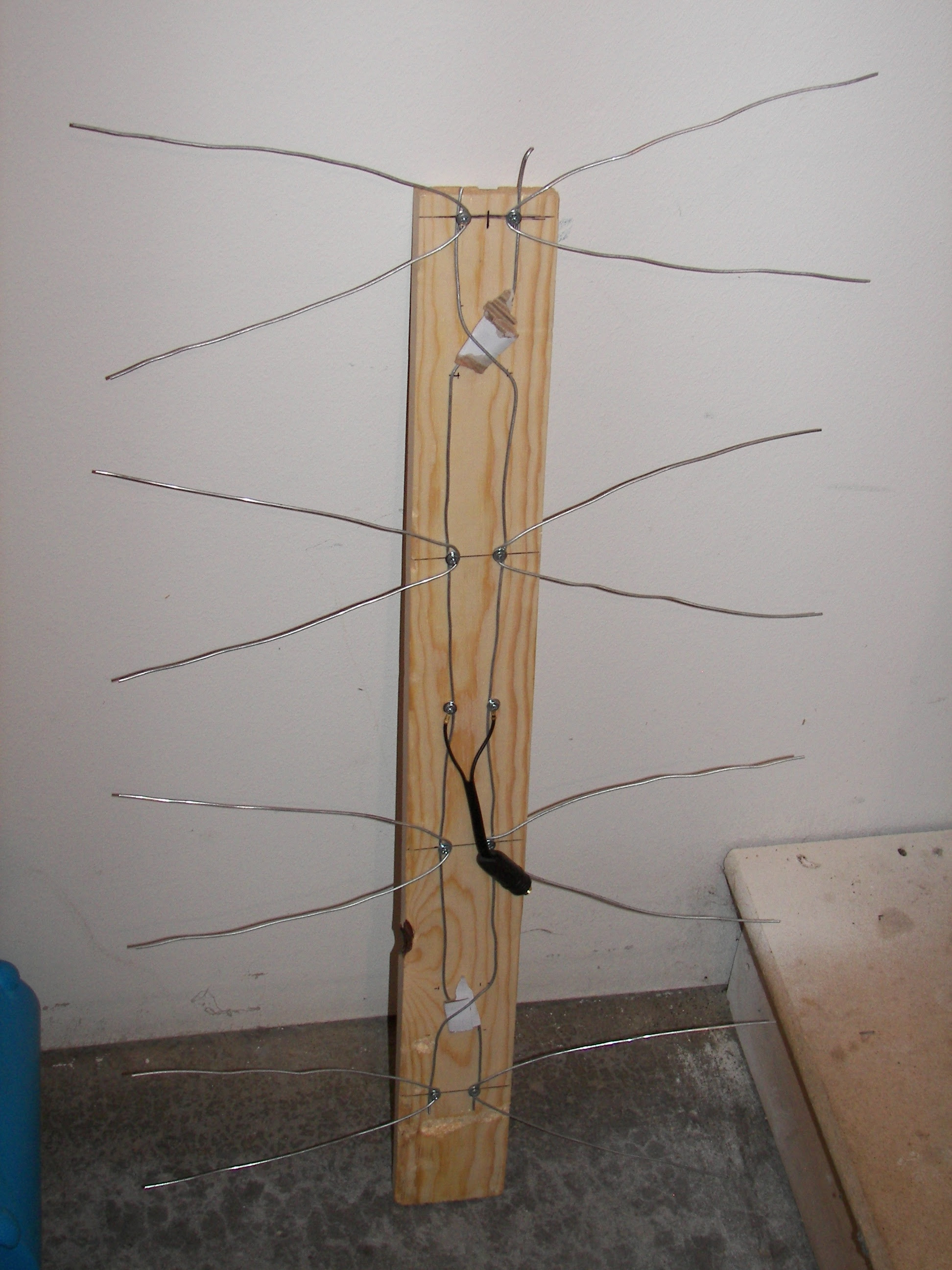

Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно.
Для этого нам понадобятся следующие предметы: 1. Доска шириной в 7 см и длиной в 55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.
Для начала берем дощечку требуемого размера и делаем разметку по схеме:
Порядок выполнения конструкции
Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.
Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку.
Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.
Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.
Вконтакте
Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?
Хотите предложить для публикации фотографии по теме?
Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!
19 марта отмечается Международный день клиента.
Праздник учрежден в 2010 году. В этот день компании во всем мире благодарят потребителей за сотрудничество. РТРС поздравляет всех зрителей цифрового эфирного телевидения и желает приятного просмотра любимых передач.
Благодаря построенной сети цифрового телевещания, 98,4% жителей страны могут смотреть 20 цифровых эфирных каналов. Но телебашня, сигнал которой никто не принимает, бесполезна. Поэтому можно говорить, что зрители — полноправные участники системы телевещания. Подключить «цифру» легко, но, как и в случае с любой техникой, возможны нюансы. Вот главные из них.
1. Как выбрать и подключить приемную антенну
Для приема цифрового ТВ нужна сертифицированная дециметровая антенна. Как показывает опыт многочисленных телезрителей, метровые и самодельные антенны не гарантируют стабильного приема цифрового ТВ.
Антенну нужно направить на ближайшую телебашню. Где она расположена, покажет интерактивная карта РТРС, ее адрес в интернете: карта.
ртрс.рф Или надо просто поворачивать антенну, добиваясь наилучшей картинки. В большинстве телевизоров и приставок есть индикаторы уровня и качества сигнала, по ним удобно ориентироваться. Для уверенного и непрерывного приема уровень сигнала должен быть не ниже 60%, качество сигнала – 100%.
В зависимости от места установки антенны бывают комнатные и наружные. Если квартира на верхнем этаже многоэтажки, телебашня видна из окна, вполне подойдет комнатная антенна или наружная антенна без усилителя. Если телебашня рядом с домом (3-5 км), но окна квартиры выходят на противоположную сторону, понадобится наружная антенна без усилителя, установленная на крыше. Если это невозможно, рекомендуется применить направленную комнатную антенну.
Если расстояние до телебашни 10-30 км, наиболее подходящий вариант – наружная активная антенна (с усилителем), установленная на крыше. Такой же вариант антенны подходит в условиях плотной городской застройки, особенно на нижних этажах
2.
Как настроить приставку
Шаг 1. Отключите электропитание телевизора.
Шаг 2. Подключите антенный кабель к антенному входу цифровой приставки. Подключите видео- и аудио кабель к соответствующим разъемам на телевизоре и цифровой приставке. Качество изображения будет выше при подключении приставки к телевизору кабелем HDMI.
Шаг 3. Подключите электропитание и включите телевизор.
Шаг 4. В меню выберите требуемый источник входного сигнала: HDMI, AV, SCART и др.
Шаг 5. Выполните автоматический поиск цифровых телевизионных программ. В случае ручного поиска необходимо ввести номер канала или частоту.
3. Как узнать частоту вещания мультиплексов
На границах регионов автоматический поиск может настроить прием на частоту соседнего региона, а это значит, что вместо местных новостей вы будете смотреть «соседские». Кроме того, автопоиск иногда просто не видит частотный телевизионный канал (ТВК).
В таком случае ТВК надо ввести вручную. ТВК и частоты вещания первого и второго мультиплексов для каждого населенного пункта можно найти на интерактивной карте РТРС (карта. ртрс. рф) и в Кабинете зрителя, а также в мобильном приложении «Телегид». Или спросить у операторов горячей линии.
4. Что делать, если часть телеканалов пропала
Чаще всего у телезрителей исчезает один телеканал, реже – несколько. В таких случаях рекомендуется повторно настроить каналы на приставке. Для этого нужно зайти в раздел «Поиск каналов» и нажать «Автопоиск».
В некоторых случаях помогает только сброс настроек. Для этого нужно выбрать в меню раздел «Система» – «Восстановить заводские настройки» и нажать «ОК». Далее вводим на месте пароля четыре нуля и снова пробуем запустить автопоиск.
Если перенастройка и восстановление не помогают, рекомендуется попробовать «перепрошивку». Для этого телезрители могут обратиться в сервисный центр производителя или обновить ПО самостоятельно.
Чтобы своими силами перепрошить приставку, нужно скачать загрузочные файлы с сайта производителя, отформатировать флешку, записать файлы на флешку, вставить ее в приставку и пошагово выполнить команды по установке. После этого приемник автоматически перезагрузится и включит первый по списку канал.
Найти подходящие специализированные антенные службы поможет слой «Сервисы» интерактивной карты на сайте ртрс.рф.
5. Как выбрать кабель
Кабель доводит сигнал от антенны до телевизора/приставки. Тонкий, пережатый, поврежденный кабель «убивает» сигнал, и телевизор показывает черный экран. Старые советские кабели РК75 имеют значительное затухание в дециметровом диапазоне и практически непригодны для современного использования. Современный качественный кабель имеет плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Чаще всего используется кабель типоразмера RG6.
Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом.
Эта цифра обычно написана на самом проводе. Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила – тем кабель лучше (и дороже).
В случае проблем с приемом важно проверить не только антенну, но и кабель, места соединений и сгибов.
Это самая обычная рамочная петлевая, самодельная антенна действительно похожа на цифру, на начало отсчёта. Да – это ноль, и эта величина оправдывает своё название, так как именно такое она имеет усиление, выраженное в децибелах. Однако, когда вы её сделаете, то убедитесь, что число ноль в децибелах – это единица в разах, первая величина, которая даст фору всем ранее купленным антеннам.
| Фото 1. Внешний вид антенны. |
Фото 2. Антенна — подставка |
Конструкция антенны.
Потребуется
коаксиальный кабель с волновым сопротивлением 75 Ом и штекер.
Кабель лучше
выбрать большего диаметра и дополнительно в его экранирующей оплётке должна
быть заложена фольга. Вместо подставки
антенну можно положить в пластмассовую или картонную коробку или использовать
крышку как подставку. Соединение с
ресивером более 1,5 метра делать не
стоит, на этой частоте большие потери.
Длина рамки, сделанной из того же материала, что и кабель, определяется исходя из частоты
цифрового вещания. Эту частоту для своего региона необходимо узнать. В Москве
цифровое вещание пока идёт на двух частотах: 498 и 546 МГц. Я выбрал среднюю частоту и
определил длину волны, именно такой длины (в метрах) получится рамка.
L рамки (м) = 300 / f (МГц), где f – среднее значение частотного диапазона цифрового вещания.
В моём случае средняя частота составляет 522 МГц. В этом случае длина рамки или окружности будет равна 0,57 м.
Центральная жила кабеля для рамки не используется.
Разделанный соединительный кабель центральным проводом и оплёткой посредством
скрутки соединяется с концами внешней оплёткой рамки и для надёжности
пропаивается.
Алюминиевая фольга в
скрутке не участвует.
| Фото 3. Монтаж антенны. |
Саму антенну необходимо расположить на диэлектрическом (дерево, пластмасса) основании и по возможности подальше от ресивера, так как не все приёмники имеют хорошую экранировку, и способны через антенну затыкаться (терять свою чувствительность) своим же излучением.
Так же необходимо убедиться в отсутствии питания на антенном входе ресивера, поскольку рамка короткозамкнутая.
Мне удалось, пользуясь моментом, когда запущенный ещё в декабре второй цифровой пакет имел мощность в 10 раз меньше первого, практически изучить ряд простых антенн, как самодельных, так и покупных и сравнить их, чтобы прийти к определённым выводам. Кастинг выиграла именно эта «нулевая» антенна, благодаря простоте конструкции и затраченных материалов.
Её параметры.
Диапазон 480 – 590 МГц. Он ограничен значением КБВ = 0,5 (КСВ = 2).
Максимальное согласование, а значит и максимальное КБВ (минимальное КСВ = 1) в центре.
Но отрицательный результат, тоже результат, и я приведу несколько образцов антенн, как покупных, так и самодельных, которые не прошли конкурс.
| Фото 4. самодельный неразрезной вибратор. |
Разрезной вибратор из
медных трубочек тоже требовал согласования.
Антенна из пивных баночек, изображающих тот же вибратор, требовала согласования.
| Фото 5. Покупные усики. |
Медная проволочка диаметром 1 мм, равная 1 \ 4 длины волны помалкивала на 2-х цифровых каналах, это даже заметил экран, впервые выдав надпись «нет сигнала». Аналогично вели себя гвоздики и пинцеты.
| Фото 6. Приёмник их не воспринимал. |
Конкурс проходил в 15 км от телевизионной башни, на первом этаже, в отсутствии прямой видимости (плотная застройка), в 3,5 метра от ближайшего окна. Телевизионные сигналы переваривал приёмник HD DVB-T2 GL100 фирмы GLOBO.
Теперь у меня есть
образец для сравнения, та самая рамка,
от которой я начну отсчёт в изготовлении самодельной направленной антенны для дальнего приёма телевидения.
Это
первый виток однозаходной 10-витковой
спиральной антенны, которую я планирую сделать для дачи, и если верить
расчётам, то такая антенна будет иметь усиление более 10 дБ.
Однако подвешенный на высоком шесте «самогонный аппарат» длиной в 1 метр, нечто похожее, на то, что было в зубах у Барбоса в кинокомедии Леонида Гайдая «Самогонщики» никому не суждено будет увидеть, поскольку я имею возможность расположить устройство под прозрачной для радиоволн крышей.
«Крепитесь люди, скоро лето».
Дополнено несколько дней спустя.
Возможно, здесь есть связь с открытием Олимпийских игр в Сочи.
| Фото 7. Направленная антенна из двух рамок. |
На этом же расстоянии выставить
сами кольца в одну линии, параллельно друг другу. Новым пристроенным кольцом
направить в сторону телецентра. Я назвал эту антенну направленной петлевой рамочной фазированной.| Фото 8. Вариант распайки коаксиальных кабелей. Желтый соединительнй кабель имеет сопротивление 50 Ом. |
Вообще неплохо получилось. Через железобетонную стену
торца дома и прилегающий угол соседнего дома, с первого этажа антенна хорошо
видит телецентр, находящийся в 15 км прямой видимости. Короче комнатная
антенна, даже на окно не надо ставить. Думаю это ещё не предел, здесь главное вовремя
остановиться, а то уже получается эмблема Олимпийских игр.Рис. 1. Чёрный график – фазированная антенна из двух колец. Красный график – одно кольцо. Длина колец 57 см, расстояние между кольцами 14 см. Антенны сделаны из жёсткого коаксиального кабеля. |
Зелёный фон – оптимальный коэффициент согласования. Чем меньше
значения КСВ, тем лучше антенна согласована. Измерения проводились с помощью
высокочастотного генератора и самодельного КСВ-метра. Аналогичный вариант двухэлементной антенны можно сделать с использованием сетевого силового провода с диаметром от 2 мм и
более. В этом случае отрезок коаксиального кабеля равный расстоянию между
рамками я тоже сделал из проводов, изобразив нечто подобное двухпроводной линии
с сосредоточенными постоянными. Вроде неплохо получилось. Параметры антенны не
изменились. Я сделал, таким образом, два образца и сравнил их показания на
приборе. Очень хорошая повторяемость.
Рамки первоначально сделал в виде прямоугольников со сторонами 11, 5 и 16 см,
но внешне антенна не понравилась, и я дополнительно добавил рёбра, немного
согнув середины сторон, получилось похоже на соты. Это придало устойчивость
антенне и своеобразие формы. В конструкции использовался медный провод в изоляции с диаметром проводника 2 мм.
Длина
проводов 55 см и 82,4 см. В этом
варианте также используется 50-омный коаксиальный кабель длиной 1 метр. В месте
соединения рамок применил кольцеобразную скрутку с последующей пайкой.| 1001 |
| 1010 |
| 1011 |
| 1100 |
| 1101 |
| 1110 |
| 1111 |
| 10000 |
Рис. 2. Эскиз распайки коаксиальных кабелей. |
| Фото 9. Направленная антенна из проволочных рамок. |
Коллекция самодельных антенн. |
| Фото 10. Антенна установлена в производственном помещении. Принимает
отраженный сигнал (3 мультиплексных пакета, 30 каналов). Если вынести антенну
за окно (стеклопакет) уровень сигнала резко возрастает. Конструкция антенны из
толстого коаксиального кабеля. Используется усилитель на одном транзисторе. Фотографии своей
самодельной антенны предоставил Сергей. Такая антенна выполнена из отрезков жесткого
коаксиального 50-омного кабеля. В городских условиях: второй этаж, плотная застройка,
отсутствие прямой видимости, только эта антенна обеспечивает приём. |
Конструирование антенн сейчас не так популярно, как в начале телевизионной эры. Тогда не только телевизор, но и антенна являлась огромным дефицитом, а сигнал был настолько слабым, что приходилось выбирать место для телевизора в самых неожиданных местах квартиры. В наше время магазины радиотоваров поражают разнообразием ассортимента подобной продукции. Но иногда возникает необходимость смастерить антенну самостоятельно, например на даче, где требуется глоток цивилизации, или в автомобиле при долгих переездах, тем более что занятие это не хитрое, и подойдут для этой цели практически любые предметы. Самодельные антенны отличаются еще большим разнообразием, при этом зачастую они эффективнее заводских.
Как конструируется ТВ-антенна? Своими руками, оказывается, соорудить ее совсем просто. Вязальная спица, воткнутая в гнездо телевизора, или проволока поднятая на окно.
Такие примитивные решения в хороших условиях могут принять два-три канала. Но если сигнал слабый, можно попробовать сделать антенну из пивных банок и деревянной вешалки «плечики» для одежды. Достаточно укрепить банки на вешалке, подсоединить коаксиальный кабель, сигнальную жилу к одной банке, экранирующую к другой, и простейшая антенна готова. Теперь можно наслаждаться приемлемой картинкой в ДМВ-диапазоне.
Какой может быть самодельная ТВ-антенна? Своими руками можно соорудить достаточно привлекательное изделие, да и по параметрам оно не будет уступать заводскому. Для этого придется потрудиться: рассчитать необходимое количество вибраторов, подобрать рефлектор (благо интернет предлагает множество калькуляторов для этого), укрепить все на жесткой диэлектрической планке, припаять коаксиальный кабель. Получится отличный коэффициент усиления, а если ещё приспособить усилитель от старой антенны-полячки, приём сигнала будет в разы качественнее и увереннее. Антенна для цифрового телевидения может быть изготовлена по этому же принципу.
И если ТВ-антенна своими руками — все-таки пережиток прошлого, то аналоги для GSM и Wi-Fi пользуются сейчас большой популярностью. GSM-прием — это тот же радиосигнал, но с другой частотой и длиной волны, поэтому GSM-антенна своими руками так же реальна, как и для ТВ. Поскольку длина волны у этих передатчиков меньше, то и антенна должна быть меньше. Иногда достаточно просто применить F-разъём и знакомую нам жестяную банку. Зачищаем кабель, прикручиваем разъем и аккуратно вставляем его в проделанное заранее отверстие с боку банки. Другой конец подсоединяем к приёмнику GSM сигнала. Но это простой вариант, сравнимый со спицей в телевизоре.
Более надёжный вариант антенны для ультракороткого диапазона можно соорудить, согнув из медной проволоки два квадрата со стороной 84 мм и подпаяв кабель. Если нужна более направленная антенна, следует сделать металлический экран. Такая антенна подходит для уверенного приёма не только GSM-сигнала, но и Wi-Fi.
Проявить свои творческие способности и техническую смекалку поможет самодельная ТВ-антенна.
Своими руками можно сделать качественную и полезную конструкцию, которая скрасит досуг на даче и при этом не потребует никаких материальных вложений.
В настоящее время HD-антенны оснащены функцией автонастройки, которая позволяет устройству принимать сильные сигналы от передатчика и добавлять местные каналы в список телепередач.
Тем не менее, многие люди вносят всевозможные корректировки и дополнения, пытаясь улучшить телевизионный прием сигналов эфирного вещания.
Одним из распространенных способов является обернуть антенну алюминиевой фольгой. Но можно ли усилить сигнал телевизионной антенны с помощью алюминиевой фольги?
Обертывание антенны алюминиевой фольгой увеличивает проводимость и площадь поверхности антенны.Затем он усилит сигнал, который принимает телевизор.
Этот метод работает, потому что большинство антенных проводов тонкие. Это означает, что они имеют узкую полосу пропускания и резонируют на одной частоте.
Поэтому при использовании на разных частотах их прием становится плохим.
Поскольку алюминий является проводящим элементом, он увеличит полосу пропускания и апертуру. В результате телевизор получит больше приходящего излучения и позволит лучше просматривать каналы.
Алюминиевая фольга используется в коаксиальных кабелях для защиты от радиопомех.Изображение: Макаров АлександрНа частотах радиоволн алюминиевая фольга также становится лучшим зеркалом для привлечения телевизионных сигналов. Если антенна не может видеть передатчик из-за блокировки, она отразит передатчик в зоне прямой видимости, чтобы усилить сигнал телевизионной антенны.
Кроме того, если есть помехи от других ненужных передатчиков, алюминиевая фольга заблокирует их. В результате он обеспечит телевизор правильной полосой пропускания.
К основным причинам слабого телевизионного сигнала относятся:
Распространение телевизионных сигналов происходит по принципу прямой видимости. Это означает, что идеальный телевизионный прием происходит, когда антенна находится близко к местным передатчикам.
Антенна должна «видеть» башни с минимальными препятствиями или без них, чтобы принимать лучшие сигналы.
Если вы находитесь дальше от местных телебашен, помехи и препятствия для передатчиков будут выше. Таким образом, это повлияет на способность антенны принимать более качественные телевизионные сигналы.
Лучшая зона приема для вашей телевизионной антенны находится в пределах 40 миль от местных вещательных вышек.
Но даже если вы находитесь дальше, вы все равно получите лучший прием в зависимости от размещения антенны и оборудования. Вы можете использовать усилитель телевизионного сигнала, чтобы усилить прием.
Если ваша антенна ниже, она не будет принимать наилучший прием. Чем выше вы разместите антенну, тем лучше.
Рассмотрите возможность размещения антенны на высоте не менее 30 футов над уровнем земли, чтобы обеспечить максимально четкое соединение с вышкой.
Если вы живете в районе с деревьями, холмами или высокими зданиями, ожидайте появления помех в сигнале, принимаемом вашей антенной от передатчика.
Сигнал от передатчика должен найти прямой путь к антенне. Препятствие между передатчиком и антенной будет отражать и отражать сигнал, делая его слабым и искаженным.
Длина кабеля может повлиять на силу сигнала вашей антенны.Более длинный кабель может привести к заметной потере сигнала.
Например, 100-футовый шнур может снизить мощность сигнала на одну треть. Поэтому подумайте о том, чтобы провод был коротким.
Вот как вы можете усилить сигнал телевизионной антенны с помощью алюминиевой фольги:
Следовательно, антенна будет улавливать более сильные сигналы от передатчика.Вы также можете увеличить мощность антенны, используя усилитель сигнала.Усилитель работает вместе с коаксиальным кабелем между антенной и телевизором.
Вы можете усилить сигнал телевизионной антенны, обернув ее алюминиевой фольгой. Но если вы используете алюминиевую фольгу в качестве усилителя телевизионной антенны, разместите антенну вдали от препятствий и помех.
Также на мощность сигнала может влиять расположение антенны относительно передатчика.
Тем не менее, вы можете решить проблемы с местоположением, используя лучшее оборудование.
Самодельные ТВ-антенны1.Антенна Грея-Ховермана с одним отсеком (SBGH) 2. Сложенная дипольная антенна 3. Антенна-бабочка 4. Таблица телевизионных частот
1. Антенна Грея-Ховермана с одним отсеком (SBGH)
Антенна Грея-Ховермана представляет собой конструкцию с открытым исходным кодом, которая показывает высокую производительность для большинства каналов Digital/HD, вещающих сегодня в США. Подробности об истории и эволюции дизайна, а также подробную техническую информацию можно найти на официальном веб-сайте: http://www.digitalhome.ca/ota/superantenna/ (Примечание: один посетитель написал мне по электронной почте, что они считают, что это скорее просто антенна Ховермана, а НЕ Грей-Ховерман.Изучая исходную спецификацию на digitalhome.ca, я все еще считаю, что это Gray-Hoverman. Но хочу признать, что это предмет споров.
) Как и в случае с моей складной дипольной антенной, моя цель здесь — дать рекомендации по недорогой, простой в сборке и простой установке на чердаке версии. Тем не менее, эта антенна должна работать достаточно хорошо для вас. Это антенна, которую я
в настоящее время использую на своем чердаке, и я получаю 22 канала. Большинство из них вещают на расстоянии 45 или даже 50+ миль.(См. информацию о радиобашне для моего региона на сайте TV Fool.)
Список деталей: 2 – 4 фута 1×4 сосновые доски 6 – винты 3/4 дюйма 6 – отделочные шайбы 10 – 2 дюймовые шурупы для дерева калибровочный провод 1 — Балун — Этот трансформатор необходим для адаптации сигнала антенны к коаксиальному входу вашего телевизора. Он доступен из многих источников. Я купил свой в моем местном Walmart менее чем за 5 долларов. Смотрите фотографии ниже. 1-2 фута на 4 фута ТОНКАЯ фанера или мазонитовая плита около 8 футов алюминиевой фольги шириной 12 дюймов.прозрачная упаковочная лента
Сборка:
Отметьте одну из досок 1×4, как показано на рисунке.
Первая линия должна быть на расстоянии 7 дюймов от конца доски. Вторая должна быть на расстоянии 10 дюймов от первой. Третья на расстоянии 10 дюймов от второй.
Отметьте каждую из этих трех линий двумя отметками, как показано на рисунке. Отметки должны быть на расстоянии 5/8 дюйма от краев доски.
Для антенных элементов я использовал провод 14 калибра, который купил в местном магазине товаров для дома. Он был в рулоне по 100 футов и стоил менее 7 долларов.Для этого проекта я использовал два 5-футовых отрезка. Отрежьте эти отрезки от рулона и попытайтесь расправить их. На этом этапе они, вероятно, все еще будут немного волнистыми, но это нормально.
Теперь согните провода так, как показано на схеме. Я пометил свои провода перманентным маркером на 5 1/2 дюйма, а затем каждые 7 дюймов, чтобы знать, где изгибаться.
Использование плоскогубцев для удержания проволоки во время ее сгибания поможет получить более острые углы. Когда вы закончите со всеми своими изгибами, у вас, вероятно, останется около 7 дюймов лишнего провода, который нужно отрезать.
Обрежьте его до 5 1/2 дюйма ПОСЛЕ того, как вы сделали все изгибы. Это оставляет место для исправления ошибок, которые вы можете допустить во время изгиба.
Чтобы прикрепить элементы антенны к плате, я использовал несколько коротких винтов и шайб. Мне нравится, как эти шайбы «хватают» элементы антенны лучше, чем обычные плоские шайбы. Вставьте винт и шайбу в каждую из шести отметок на плате. Пока не вкручивайте их до конца, чтобы было место для установки. в антенных элементах
Внутренние изгибы антенных элементов поместите под шайбы.Изгиб провода должен проходить внутрь винта. Затяните концевые винты, но оставьте немного места в центральных винтах для крепления балуна.
Поместите лопатки балуна вокруг центральных винтов и под элементами антенны. Концы балуна должны находиться в непосредственном контакте с элементами антенны. Затяните центральные винты.
Основная сборка вашей антенны завершена. В зависимости от ваших потребностей вы можете или не можете добавить рефлектор к вашей антенне.
Рефлектор поможет усилить прием слабых станций в направлении, на которое указывает антенна. Но с другой стороны, он будет блокировать сигнал станций за антенной. Без рефлектора с этой антенной я смог получить 26 каналов. Но я добавил отражатель к
, чтобы увеличить сигнал на конкретной станции, которую я хотел получить с расстояния более 50 миль. После добавления отражателя я получаю только 22 станции. Прокрутите вниз, чтобы увидеть простую основу, с помощью которой вы можете поставить эту антенну.
Я сделал отражатель из тонкого куска мазонита размером 24 на 33 дюйма. Для начала проведите две линии по центру доски по длине. Расстояние между линиями должно составлять 1 дюйм.
Приклейте алюминиевую фольгу к передней части отражателя. Используйте линии, чтобы оставить пространство между фольгой слева и фольгой справа.
Сделайте две прокладки, чтобы поддерживать отражатель от Сосна 1×4. Обрежьте эти прокладки до 3 1/4 дюйма в длину. Прикрутите прокладки к верхней и нижней части отражателя, как показано на рисунке.
Окончательную сборку антенны я выполнил на чердаке, потому что так было легче поднимать ее части. Чтобы прикрепить отражатель, ввинтите переднюю часть антенны в прокладки на отражателе. Алюминиевая фольга на рефлекторе должна располагаться по центру за элементами рефлектора.
Подсоедините кабель телевизора к балуну на антенне. Кабель должен проходить между элементами антенны, а не перед ними. Я использовал несколько стяжек, чтобы удерживать кабель на месте.
Основание антенны было сделано путем прикрепления оставшегося куска 1х4 к нижней части антенны. Для устойчивости вы можете прикрутить это к стропилу или двум. Моя просто балансирует там, так как ветер не беспокоит мой чердак.
ПВХ SBGH с отражателем Это первая антенна Грея-Ховермана, которую я построил. Рама изготовлена из ПВХ толщиной 1/2 дюйма и собрана без клея. Антенные элементы крепятся к раме с помощью стяжек. Отражатель изготовлен из плакатного картона и алюминиевой фольги.
2. Складная дипольная антенна
Это третья антенна, которую я построил, но она также самая простая, как с точки зрения дизайна, так и конструкции.
А еще меня больше всего впечатлил дизайн. Сложенный диполь — очень простая конструкция антенны. Часто его комбинируют с другими элементами, такими как отражатели, для получения более мощных антенн. Но я хотел посмотреть, как он будет работать в своей самой базовой форме, поскольку его будет легко построить любому. На сборку этой антенны у меня ушло менее 10 минут, и я с удивлением обнаружил, что, разместив ее на чердаке, я смог подключить 13 цифровых каналов.Сюда входили четыре основных сетевых канала (ABC, CBS, NBC и FOX), несколько независимых и несколько новостных и метеорологических каналов. Ближайшая башня находится в 8,8 милях от моего дома, а самая дальняя — в 51,6 милях! (См. информацию о радиобашне для моего района на сайте TV Fool.) Хотя она работала не так хорошо, как моя антенна GrayHoverman, я бы порекомендовал ее в качестве первой сборки. Если он получит все нужные вам каналы, вам не нужно будет тратить время на создание чего-то более сложного, если вы этого не хотите.
Список деталей: 1 металлическая вешалка для одежды 2 винта 1 балун — этот трансформатор необходим для адаптации сигнала антенны к коаксиальному входу телевизора.
Он доступен из многих источников. Я купил свой в моем местном Walmart менее чем за 5 долларов. Смотрите фотографии ниже. 1 деревянная доска. Для этой сборки я использовал сосну 1×2, которая лежала у меня в гараже. 1 Кронштейн — используется для крепления и поворота антенны. Опять же, я использовал тот, который был у меня валялся.
Фотографии сборки
Самодельная антенна DTVВ июне 2009 года в США вступил в силу предписанный правительством переход на цифровое телевидение (DTV).С этим изменением появилось больше каналов, а также изображение и звук DVD-качества. Чтобы воспользоваться всеми преимуществами DTV, вам понадобится только конвертер (или телевизор со встроенным тюнером ATSC) и приличная антенна. На этой странице объясняется, как вы можете построить отличную маленькую антенну за небольшие деньги и начать наслаждаться эфирным цифровым вещанием.
Мой опыт цифрового преобразования Когда я впервые узнал о беспроводном цифровом телевидении, я был очень взволнован.
Я слышал, что передачи DTV были в диапазоне УВЧ, а каналы УВЧ всегда были для меня одним из лучших аналоговых приемов.Поэтому я пошел и купил конвертер и подключил его к дешевой рамочной антенне УВЧ. Удивительно, но я получил много каналов с хорошей четкостью. У меня было несколько пропусков тут и там, но в целом качество изображения
было лучше, чем кабельное. Затем я заметил, что пара каналов отсутствует. Посетив антенну web.org, я понял, почему. Оказывается, не все цифровое ТВ транслируется в диапазоне ДМВ. На самом деле в Чикаго есть две станции (CBS2 и ABC7), которые до сих пор вещают на УКВ.Поскольку требовалась УКВ-антенна, я решил добавить пару кроличьих ушей к петле УВЧ. Так что теперь у меня есть бесплатное эфирное цифровое телевидение, но за счет очень дурацкой антенны на моем развлекательном центре. Я начал искать в Интернете лучшее решение. Существует несколько антенн космической эры, «готовых к HDTV», но удивительно, что многие из них были разработаны только для диапазона УВЧ.
Мне удалось найти несколько, которые рекламировали покрытие VHF и UHF, но при ближайшем рассмотрении диапазон VHF был затянут парой кроличьих ушей.
Самостоятельная сборка У меня довольно солидный опыт в области электроники, поэтому я решил попробовать свои силы в создании антенны с нуля. Я подумал, что, проведя небольшое исследование, я мог бы сделать более производительный и менее навязчивый вариант, чем тот, что имеется в продаже. Я начал с изучения некоторых основных конструкций и, наконец, остановился на полуволновом диполе. Я выбрал эту конструкцию антенны по нескольким причинам. Простая для понимания, хорошо задокументированная конструкция антенны. Может быть изготовлен из легко доступного медного провода 14 калибра.(Тот же материал, который используется для подачи электроэнергии в домашние розетки.) Хорошая полоса пропускания, покрывающая полную октаву. Сопротивление 300 Ом подключается к общедоступным согласующим трансформаторам.
Критерии проектирования Цифровое телевидение вещается в двух диапазонах: высоких УКВ (радиочастотные каналы 7-13) и части УВЧ (радиочастотные каналы 14–51).
По информации cgsnetwork.com, эти каналы соответствуют частотам 174 — 2
Создайте свою собственную ТВ-антенну HDTV, чтобы отказаться от услуг кабельного провайдера и сэкономить 1000 долларов в год.Эту антенну своими руками очень легко сделать, используя всего несколько основных инструментов и несколько расходных материалов, которые можно приобрести в хозяйственном магазине.
После того, как мы были разочарованы текущими предложениями каналов и постоянно растущими ценами нашего местного кабельного провайдера, мы недавно решили отключить нашу услугу кабельного телевидения и переключиться на эфирное вещание, а также на многие онлайн-сервисы, доступные сейчас. Я построил эту антенну DB4 , также называемую антенной-бабочкой , чтобы увеличить диапазон сигналов, которые я мог уловить по сравнению с обычной антенной с кроличьими ушами.
Это первая из двух антенн, которые я построил.
Подпишитесь или возвращайтесь в ближайшее время, чтобы увидеть вторую версию телевизионной антенны HDTV своими руками.
Необходимые детали:
13 футов электрического провода калибра 12
10 шурупов по дереву (на самом деле я использовал 6 шурупов по металлу 1/2 дюйма)
10 шайб #10
Согласующий трансформатор (балун)
Доска размером 1×3 или аналогичного размера длиной около 22 дюймов
Начните с обрезки 1×3 по длине и разметки мест для отверстий.Сделайте первый набор примерно на 2 дюйма сверху, а затем отмерьте 5 1/4 дюйма до следующего набора и продолжайте движение вниз, делая каждый набор отверстий на расстоянии 5 1/4 дюйма друг от друга. Отверстия для каждого набора будут расположены по центру доски и на расстоянии 1 дюйм друг от друга.
Просверлите отмеченные места для винтов сверлом 1/16. Это может быть ненужным, но мне нравится делать это, чтобы дерево не раскалывалось.
Отрежьте 8 кусков проволоки длиной около 15 дюймов.
Они должны быть всего 7 дюймов после складывания пополам, но мне нравится добавлять немного больше и обрезать их по длине позже.Я купил электрический провод с катушки за ногу. Вы также можете приобрести домовый провод romex типа 12-2 или 12-3 с тремя или четырьмя проводами в оболочке (горячий, нейтральный, заземление). Romex на пару центов дешевле за фут, но требует больше работы, чтобы разделить оболочку и разделить провода.
Я не смог найти ни одного оголенного провода, поэтому мне пришлось снять изоляцию с мест, где нужно было выполнить соединения. Я использовал инструмент для зачистки проводов, чтобы надрезать оба конца области, которую нужно зачистить, затем использовал универсальный нож, чтобы разделить изоляцию и снять ее.
Согните провода в форме буквы «V», затем отрежьте еще два куска провода длиной около 17 дюймов, чтобы соединить галстуки-бабочки. Зачистите концы и три точки на этих проводах, чтобы они соприкасались с центральными узлами и центральным краном.
(только два узла показаны зачищенными на рисунке ниже)
Затем соберите все вместе с винтами и шайбами. Убедитесь, что все плотно прилегает и все оголенные участки провода соприкасаются. Измерьте расстояние от винта до кончиков каждой буквы «V» и отрежьте их на расстоянии 7 дюймов.Затем раздвиньте кончики друг от друга на 3 дюйма.
Это единственный вид балуна (согласующего трансформатора), который я смог найти в хозяйственном магазине, когда покупал другие расходные материалы. Это не совсем то, что я искал, но это будет работать с небольшой модификацией. Это соответствует высокому импедансу антенны более низкому импедансу приемника.
Вот так он выглядит внутри.
Я прорезал отверстие сбоку балуна, затем отрезал конец куска коаксиального кабеля, который у меня был, и припаял его к контактам коаксиального соединения.
Так это выглядит.
Я отрезал, зачистил и согнул два коротких отрезка провода, чтобы прикрепить балун к задней части антенны.
Я прикрутил соединения балуна к передней части и обернул провода вокруг задней части, чтобы можно было прикрепить его к задней части.
Здесь я прикрутил крышку балуна к задней части антенны, чтобы удерживать ее на месте, затем прикрепил ее и закрепил провода свисающим косичкой.
А вот и конечный продукт. Я использовал немного обрезков дерева, чтобы построить основу для него. То, что вы делаете здесь, будет зависеть от того, где вы планируете его установить. Я просто хотел поставить его на полку для тестирования, поэтому у меня сработала простая база. Со временем я поставлю его на чердак для лучшего приема.
Вот результаты, которых я добился после перехода от обычного комплекта кроличьих ушей к антенне-бабочке.
Я использую HDHomeRun, подключенный к медиацентру Windows, в качестве ТВ-тюнера.Ниже представлено прилагаемое к нему программное обеспечение, показывающее уровень сигнала.
Как видите, мощность сигнала снизилась, но качество сигнала повысилось, что, на мой взгляд, является более важным показателем.
Хотя прием был лучше, я не ожидал такого, тем более, что я живу всего в нескольких милях от нескольких телестанций. Наконец-то я нашел балун другого типа (согласующий трансформатор) в магазине Radio Shack и решил попробовать.
Как вы можете видеть здесь, переход на лучший балун привел к значительному улучшению. Мощность сигнала по-прежнему ниже, чем у оригинальной антенны с кроличьими ушками, но качество сигнала заметно выше.
Я все еще не доволен результатами, и после некоторых исследований я думаю, что проблема заключается в отражении сигнала. По сути, поскольку я так близко к источнику и сигнал такой сильный, я получаю отражения одного и того же сигнала с разных направлений в немного разное время.Эти несинхронизированные сигналы мешают друг другу и часто вызывают пропадание сигнала.
Чтобы решить эту проблему, все, что мне нужно сделать, это добавить отражатель, чтобы блокировать сигналы, идущие из-за антенны. Я обнаружил это только после того, как построил другой дизайн. Чтобы увидеть мой новый дизайн, основанный на антенне Грея-Ховермана и рефлекторе, который я добавил к ней, следите за обновлениями этого блога, подписавшись на RSS-канал или информационный бюллетень по электронной почте в верхней части этой страницы, и вы будете проинформированы, как только я опубликовали это.
Дайте мне знать, если вы пробовали этот дизайн и каковы ваши результаты в комментариях ниже.
Если вы покупаете продукт или услугу, прошедшие независимую оценку, по ссылке на нашем веб-сайте, Rolling Stone может получить партнерское вознаграждение.
Сейчас, когда все движется к стриминговым сервисам, может показаться, что живое телевидение ушло в прошлое.
Но пока не сбрасывайте со счетов — есть еще программы, такие как спортивные мероприятия и вручения наград, которые нелегко найти или даже найти в Интернете, а первые показы шоу в прайм-тайм все еще транслируются по радио, прежде чем попасть в эфир. на любых стриминговых платформах.
Вот тут-то и пригодится хорошая ТВ-антенна. В наши дни лучшие цифровые ТВ-антенны могут принимать все основные сети с высоким разрешением и качеством 4K. Это больше, чем просто три основные сети, поскольку лучшие антенны 4K могут принимать более 50 каналов.Больше никаких кроличьих ушей, тянущихся к потолку, никаких вешалок для одежды, оловянной фольги или любых других олдскульных уловок, которые вы использовали, чтобы поймать что-то, напоминающее сигнал. Эти антенны обеспечивают четкое и четкое изображение, а также поддерживают форматы HD и 4K.
Простая установка : Новейшие антенны 4K также просты в установке, даже те, которые выглядят большими и неуклюжими.
Подключите его к коаксиальному разъему вашего телевизора или иногда к USB, прикрепите устройство к окну (или спрячьте его на консоли) и начните смотреть.
Усилитель : Хотя все они выполняют одну и ту же основную функцию, некоторые цифровые антенны лучше других и предлагают дополнительные преимущества. Устройство с усилителем, вероятно, будет стоить немного дороже, но если вы находитесь в сельской местности, это может иметь огромное значение. Кроме того, если вы покупаете усилитель с усилителем, мы рекомендуем, чтобы он поставлялся с выключателем, так как постоянная работа усилителя может на самом деле испортить сигнал, если он находится на коротком расстоянии.
Мощность сигнала : Имейте в виду, что такие параметры, как мощность и четкость сигнала, могут различаться в зависимости от того, где вы находитесь и как далеко вы находитесь от ближайшей радиовышки.Даже если антенна говорит, что это 4K, это все равно зависит от транслируемого сигнала, а не от самой антенны.
Что касается каналов, антенна, хвастающаяся тем, что она получает большое число, например, 60+, может быть технически правильной, но многие из них будут повторами, радиостанциями или просто недоступными для просмотра.
Существует множество хороших 4K-антенн, а также различных моделей, если вы не хотите, чтобы большая черная штука загораживала ваше окно. Мы выбрали здесь некоторые из наших вариантов, чтобы вы могли начать смотреть прямую трансляцию, не привязываясь к гигантским кабельным компаниям.
Иногда название говорит само за себя: если вы ищете быструю, простую и недорогую антенну, эта антенна просто необходима.
Плоская антенна оснащена мощным усилителем сигнала с технологией кристально чистого фильтра для приема сигналов в широком диапазоне — до 200 миль. Он также отфильтровывает сотовые и FM-сигналы, что означает более четкое изображение, низкий уровень шума и обычно около 50 каналов.
Поддерживает 4K и 1080p, а также старые телевизоры (хотя вам может понадобиться конвертер).Настройка проста, а 18-футовый кабель должен обеспечивать достаточную слабину, чтобы подойти к окну.
Амазонка
Купить: ВЫ ДОЛЖНЫ ИМЕТЬ Цифровой HD-ТВ с усилителем… в 29,90 долларов СШАВнешне он может выглядеть почти так же, как многие его конкуренты. Но антенна Digital HDTV Vansky превосходит множество других подобных антенн. Количество каналов приятно велико, 57, а качество изображения чистое и без сбоев вплоть до 1080p.
Он поставляется с усилителем мощности, который можно отсоединять, когда он вам не нужен, но он очень помогает с максимальным радиусом действия 120 миль во включенном состоянии.Он также устойчив к атмосферным воздействиям, защищен от молнии и всего, что мешает сигналам. Настройка также проста, а с 16,5-дюймовым кабелем дотянуться до окна не составит труда.
Амазонка
Купить: Телевизионная антенна Vansky с усилителем HD в $23,99
Комнатная цифровая телевизионная антенна высокой четкости с усилителем WeGuardЕсли вы живете где-то с естественными препятствиями, такими как горы, или рядом с другой интенсивно используемой электроникой, такой как микроволновая печь, обратите внимание на эту мощную маленькую антенну.
УстройствоWeGuard, похожее на ската, содержит встроенный чип Smart IC внутри, а также технологию CleanPeak Filter для фильтрации сотовых и FM-сигналов для получения более чистого изображения с низким уровнем шума.
Усилитель хорошо улавливает сигналы и обеспечивает четкое качество, с диапазоном 90-120 миль, высоким коэффициентом усиления и низкой ошибкой, и около 48-60 каналов.
Амазонка
Купить: Цифровой HD-телевизор WeGuard с усилителем… в $18,98 Есть несколько простых, но очень удобных альтернативных вариантов настройки.Обычно эти устройства должны быть установлены на окне, которое может быть бельмом на глазу и блокировать солнечный свет.
Но умное исправление GE здесь дает вам возможность положить его на пол вместе с подставкой, чтобы установить его на подоконник.
Что касается приема трансляций, есть полезный индикатор освещенности LED Signal Finder, который показывает, насколько силен сигнал в каждую секунду, что особенно удобно при поиске лучшего места в вашем доме.
Наибольшее количество каналов, о которых сообщил любой пользователь, было 65, что немного больше, чем у других здесь.Но при гораздо более высокой цене, чем у конкурентов, качество изображения не сильно улучшилось — именно LED Signal Finder является настоящей звездой этого шоу.
Амазонка
Купить: Телевизионная антенна высокой четкости с усилителем GE в 29,99 долларов США Иногда ваши телевизионные антенны могут не обеспечивать наилучший прием, особенно в случае аналогового сигнала, вы обнаружите, что телевизионные антенны перемещаются для определенных телевизионных станций.
Это может сильно раздражать, особенно когда вы пытаетесь расслабиться и запоем посмотреть любимые шоу.
Чтобы навсегда решить эту проблему, вам нужно знать, как построить самодельную телевизионную антенну, и вам нужно усилить сигнал самодельной телевизионной антенны для отвлекающих развлечений.
В этой статье объясняется, как собрать и усилить сигнал самодельной телевизионной антенны? Самостоятельно.
Прежде чем обсуждать, как усилить сигнал самодельной телевизионной антенны, сначала необходимо изготовить самодельную телевизионную антенну.
Материалыпотребуются для сборки самодельной антенны
Как только у вас будут готовы материалы, начните процесс строительства,
Разметьте картон маркером и нарисуйте круг плюс два полукруга. При рисовании полукругов убедитесь, что они не больше круга, который вы изначально нарисовали.
После того, как вы завершили первый шаг, разложите две картонные детали и вырежьте из них прямоугольник с помощью ножниц/ножа.Длина прямоугольника должна быть немного больше диаметра круга. Прямоугольный кусок будет действовать как отражатель, поэтому вы должны иметь представление о размерах, которые вам потребуются, прежде чем резать картон.
После вырезания из картона нужной формы используйте алюминиевую фольгу, чтобы покрыть одну сторону каждого прямоугольного картона.
Далее вырезаем круг из картона. Как только вы получили круг, вы должны завернуть его в длинный кусок фольги.Сложите круг пополам после того, как вы обернули круг.
Вырежьте прорези в прямоугольном картоне и поместите круглые детали в прорези. Модель вашего проекта теперь должна выглядеть как полукруг.
Когда вы выполните все шаги, вы заметите выступы круглой картонной детали, сложите ее, и она должна почти напоминать губу. Возьмите обернутый фольгой круг, который вы сложили пополам; теперь это полукруг, вырежьте отверстие посередине.Отверстие должно быть достаточно большим, чтобы в него поместилась антенна, поэтому убедитесь, что вы делаете его в соответствии с размером антенны.
После того, как вы вставили антенну в отверстие в картоне, прикрепите усилитель, и теперь вы можете использовать самодельную антенну для усиления сети.
Новая конструкция для антенны UHF VHF/Hi, которая действительно крута, только что была выпущена под Стандартной общественной лицензией GNU.
Домашняя страница форума находится по адресу http://www.digitalhome.ca/, а ветка с планами — по адресу http://www.digitalhome.ca/forum/showthread.php?t=99907. Страничку с планами можно найти здесь: http://www.digitalhome.ca/forum/showthread.php?t=99907&page=7 Ссылки на планы во втором посте сверху, #92.
Конструкция называется Double Bay Grey-Hoverman UHF/VHF hi с NARODs . А НАРОД , по словам изобретателя, это Н или А Р отражатель О р Д отражатель.НАРОДы сглаживают частотную характеристику антенны и позволяют ей развивать заметное усиление в верхнем диапазоне УКВ. С исчезновением нижнего диапазона ОВЧ это все, что необходимо для будущего приема эфирного телевидения. Еще одним преимуществом этого конкретного дизайна является то, что он также имеет заметный выигрыш на обратной стороне. Мне кажется, что это идеальная конструкция антенны для моих конкретных нужд.
Хотя идея создания собственной телевизионной антенны мне не чужда, я всегда использовал импровизированные методы, которые давали мне сигнал, с которым я мог жить.Я часто думал о том, чтобы построить лучшую антенну, но думал, что конструкция такой штуки выходит за рамки моего уровня знаний.
Почти каждый в то или иное время оборачивал алюминиевой фольгой концы «кроличьих ушей» или прикреплял туда картошку для улучшения приема. Я делал это раз или два, со смешанными результатами. Моя первая «самодельная антенна» представляла собой сдвоенный провод на 300 Ом, разделенный примерно на 30 дюймов, и концы которого были прикреплены к стене канцелярскими кнопками. Это хорошо служило мне в течение того времени, когда я оставался на ферме, около восьми лет.
После того, как я начал останавливаться здесь, в магазине, у меня была пара коммерческих антенн. Первый был в употреблении, а второй я купил новым в магазине Radio Shack. После того, как антенна Radio Shack была сбита и повреждена без возможности восстановления, я сделал диполь из вешалок, прибитых к деревянному блоку, который можно увидеть на Рисунок 1 .
Это работало достаточно хорошо для моего ограниченного просмотра телевизора в течение последнего десятилетия.
Когда в феврале 2009 года произошел переход на цифровое телевидение, одна станция, у которой было несколько передач, которые я любил смотреть, прекратила аналоговое вещание.Телевизор, который у меня сейчас есть, — первый и единственный телевизор, который я когда-либо покупал. До этого пользовался латаными юнкерами. Я мог бы получить конвертер, но привык смотреть фильмы и т. д. на компьютере с гораздо лучшим качеством изображения. Я не смотрю телевизор достаточно, чтобы оправдать стоимость нового устройства высокой четкости, поэтому я задумался о приобретении платы тюнера высокой четкости для своего компьютера. У меня дистрибутив Debian GNU/Linux, поэтому мне нужна была карта с драйверами для Linux. Я выбрал HD-5500 с сайта http://pchdtv.com/, потому что он специально разработан для ОС Linux.Я получил карту, установил ее, и ничего. Поэтому я пошел искать информацию об антенне в Интернете и нашел на Youtube видео, где парень делает антенну из вешалок.
Я сделал один, следуя его указаниям, но вместо этого использовал оголенный медный провод № 12 AWG. Еще ничего. Поэтому я поставил его на крышу. Это произвело невероятную разницу в аналоговом приеме, но все еще не на HD-5500. Я начал еще немного искать в Интернете и нашел форум по адресу http://www.digitalhome.ca/. Я начал читать и перешел где-то по ссылке, которая запускала Kaffeine player.Я убил ссылку, мне не нравится плагин Kaffeine, но когда я закрыл браузер, Kaffeine был на экране и у него была включена кнопка «Цифровое телевидение». Так что я щелкнул его. Там написано «без МРТ». Иди разберись. Итак, я посмотрел на меню под DVB, и в нем был пункт с надписью «каналы», а в этом диалоговом окне «сканирование», поэтому я щелкнул его, и загрузились 24 канала. Ух ты. Оно работает. Но Kaffeine немного глючил, и картинка была с некоторой пикселизацией, дергалась, и на некоторых каналах обрывался звук. Я установил MythTV, но лучше не стало.Сила сигнала была просто не на высоте. Мне просто нужна была лучшая антенна.
Антенну Youtube, которую я построил, можно увидеть сзади, , рис. 2, , и с рабочей стороны, , рис. 3, . В то время как улучшенная сборка этой конструкции с отражателем сзади и т. д. вполне могла дать достаточный сигнал для большинства каналов, все же есть некоторые, которые были бы упущены.
Рисунок 4 — это данные TV Fool для этого местоположения. Из этого видно, что мне нужны либо две антенны, либо одна, способная принимать в обе стороны.Войдите в Double Bay Grey-Hoverman UHF / VHF-hi с NAROD. Я читал ветки о различных сборках конструкции Грея-Ховермана, и эта конкретная сборка выглядела идеально для моей ситуации. Поэтому, когда планы были опубликованы 8 марта 2009 года, я начал искать то, что у меня было под рукой, что я мог бы использовать для такого проекта. Меня больше не беспокоило, что я слишком невежественен, чтобы делать что-то подобное, потому что всю тяжелую работу уже сделали другие. Все, что мне нужно было сделать, это следовать планам и построить вещь.
Это старые антенны, которые я нашел в куче мусора. Тот, что показан на рисунках 5, 6, 7 и 8 , является бывшим в употреблении, о котором я упоминал ранее. Мне его подарил друг. Я только что купил телевизор, и прилагаемой антенны в стиле «кроличьих ушей» было недостаточно. Я сказал своему другу, что догадался, что мне придется купить антенну, и он сказал мне, что у него есть одна, которую он только что заменил, потому что она была повреждена, когда на нее упала конечность во время урагана.Он сказал, что это действительно хорошая антенна, и что я могу ее взять, если решу, что смогу ее починить. Так что я заменил сломанные элементы 3/8-дюймовыми жесткими медными трубками, выпрямил согнутые, насколько мог, и поставил их на место. Однако это было больно использовать, потому что он был очень направленным и должен был быть на ротаторе. Я установил ее на кусок стальной трубы, которая проходила через отверстие в коньке крыши.
У меня была ручка на трубе, чтобы я мог направить антенну изнутри чердака. Это было хорошо, но мне нужно было бежать. поднимался по лестнице и двигал антенну каждый раз, когда я переключал канал.Очень скоро мне это надоело, и я пошел в магазин Radio Shack и купил самую маленькую и самую дешевую наружную антенну, которая у них была. Я поставил его вместо большого, и стало лучше. Мне редко приходилось идти на чердак, чтобы сменить направление. Это продолжалось какое-то время, потом я переехал в соседнее здание, пока занимался ремонтом офисов в этом здании. Я передвинул антенну, закрепленную на задней стене здания, над односкатной крышей. Я снял доску на торце фронтона рядом с антенной, чтобы я мог регулировать ее изнутри чердака.Найдя хорошее компромиссное направление, я заменил плату. Пришел грабитель, забрался на крышу сарая и сорвал доску, чтобы попасть на чердак, а затем и в здание. При этом антенна была сбита и сильно повреждена. Это антенна, показанная на рис. 9 .
От этих антенн мне удалось спасти достаточное количество алюминиевых трубок, чтобы сделать отражатели для «Грей-Ховермана».
Также жесткая медная трубка, которую я мог использовать для NAROD и отражателей NAROD.Бонусом было то, что стрела большой антенны была в хорошей форме, я бы использовал ее, чтобы сделать мачту для антенны DBGH . Там было 14 держателей изолированных элементов, которые я мог использовать для крепления отражателей. Мне понадобилось 12. Два показаны на рис. 10 .
У меня был кусок GPO3 (электростекловолокно, Рисунок 11 ), который я купил несколько лет назад для проекта на работе. Он не был доставлен вовремя, поэтому мне пришлось импровизировать что-то еще. С тех пор кусок квадрата 12 дюймов и толщиной 1/4 дюйма пылился без дела.У меня под рукой был сплошной провод #10AWG, немного плексигласа и прочее. аппаратное обеспечение.
Я купил 25-футовый оголенный медный провод № 6AWG для приводных элементов, три столба электрического забора из стекловолокна от Tractor Supply, 10-футовую водопроводную трубу из ХПВХ диаметром 1/2 дюйма для проставок, дешевый балун, заземляющий блок RG6, немного антенны.
монтажные U-образные болты от Radio Shack и стальная проволочная щетка 3/8 дюйма для очистки внутренней части стержней отражателя. То, что я думал, должно быть всем, что мне нужно.
Я смог получить достаточно алюминиевых трубок из двух ненужных элементов антенны, чтобы сделать все необходимые мне отражатели.Я разрезал трубку на куски чуть длиннее, чем должны были быть готовые отражатели. Я использовал обжатые на заводе концы везде, где это было возможно, и когда мне пришлось резать более длинные трубы, чтобы у моих кусков были открытые концы, я обжал один конец каждого куска, сжимая его в тисках, а затем обтачивая до контура, который соответствовал концам концов. элементы антенны Radio Shack. У другой антенны был другой тип обжима, и у меня нет технологии, чтобы воспроизвести это. Затем, используя настольную шлифовальную машину, я отшлифовал стержни отражателя до их окончательной длины, а затем удалил заусенцы со шлифованных концов.
Поскольку старые изоляторы, которые я буду использовать для крепления отражателей, были рассчитаны на прохождение одного стержня, а я собирался иметь два стержня, равномерно расположенных посередине, мне понадобилась какая-то прокладка/соединитель. Я вырезал 12 кусков столба для электрического забора из стекловолокна длиной 3 13/16 дюйма. Затем, используя токарный станок, я повернул на 1 1/2 дюйма каждый конец вниз с наружного диаметра 3/8 дюйма до наружного диаметра 5/16 дюйма. будет входить в открытые концы отражателей. Часть в середине, которая все еще была 3/8 O.Д. выступал бы в роли прокладки. Я убедился, что конечная длина проставки составляет 0,79 дюйма в соответствии с планом.
На рис. 12 в левом нижнем углу можно увидеть несколько вырезанных стержней из стекловолокна, которые еще не были на токарном станке. Посередине рисунка два перевернутых стержня. Сверху показаны два стержня отражателя, соединенные распорным стержнем, а вверху — держатель отражателя с установленным узлом.
Я использовал 3/8-дюймовую стальную проволочную щетку, чтобы очистить внутреннюю часть отражателей, где они надеваются на распорный стержень.Капелька эпоксидной смолы хорошо удержит их на месте.
Кстати, рулетка не является частью антенны. Он нужен только для того, чтобы утяжелить зеленую ткань, потому что когда был сделан снимок, ветер становился немного порывистым.
Стрела от большей из утилизированных антенн была 99 дюймов в длину. Я рассчитал, что необходимая длина моей стрелы составляет 66 дюймов от центра до центра от верхних и нижних монтажных отверстий для НАРОДов (из планов) плюс пара дополнительных дюймов. сверху и снизу для удобства, чтобы сделать 70 дюймов для антенны.Я добавил 18 дюймов для крепления, что в сумме дало 88 дюймов для стрелы. Поэтому я отрезал 11 дюймов от исходных 99 дюймов. На рис. 13 показан разрез, однако пила прорезала его так быстро, что я не успел установить камеру до того, как лишний материал был отрезан и упал на пол.
Вы можете просто увидеть конец дополнительной части в правом нижнем углу изображения.
Я отрезал четыре куска длиной 1 1/2 дюйма каждый из дополнительного куска. Они будут использоваться для изготовления «ушей» для крепления крепежного оборудования при установке стрелы на мачту. На рис. 14 показаны дополнительные детали, расположенные так, как они должны были бы располагаться, и две нижние детали, закрепленные на месте для сварки. Слева в середине кучи стержней рефлектора и остатков оригинальных элементов, из которых они были вырезаны, вы можете увидеть пузырьковый пакет с двумя U-образными болтовыми зажимами, которые пройдут через отверстия, просверленные в этих «ушках» для них. .
Далее были приварены «ушки». Я использовал алюминиевую проволоку ER4043 диаметром 0,035 дюйма в сварочном аппарате с подачей проволоки с защитным газом из чистого аргона.Сварные швы были отшлифованы, чтобы монтажное оборудование могло лежать ровно. Рисунок 15 Вид на стрелу, прислоненную к тележке, показывающую законченные и отшлифованные сварные швы.
Отверстия для стоек монтажных блоков ведомых элементов, НАРОДов и отражателей НАРОД были размечены в соответствии с межцентровыми размерами этих элементов на плане, затем просверлены сверлом 3/8 дюйма. Затем стрела была отшлифована и протравлена кислотой с использованием очистителя металла PPG DX533 для подготовки к покраске.
Изоляционные блоки для крепления элементов были изготовлены из показанного ранее куска ГПО3 Рисунок 11 . Так как размер этой детали был 12 футов на 12 дюймов, и мне понадобилось шесть деталей достаточной длины и ширины, чтобы надежно закрепить углы зигзагообразных элементов, а также восемь деталей, подходящих для установки НАРОДов и их отражателей, потребовалось тщательное рассмотрение. Поскольку я буду резать это на настольной пиле, а пропил лезвия составляет 1/8 дюйма, я буду терять 1/8 дюйма с каждым разрезом.После долгого царапанья головы, измерения рулеткой, каракулей карандашом и работы с калькулятором я пришел к этим размерам, которые подошли бы мне.
Блоки ведомых элементов: 5 15/16″ X 2 3/4″. Блоки отражателей НАРОД и НАРОД: 5 5/16″ X 3/4″.
Я отнес кусок GPO3 по соседству в здание (которое используется в основном для хранения), где находится настольная пила, только чтобы обнаружить, что настольная пила была оснащена лезвием для каменной кладки. Полотно с мелкозубчатым твердосплавным наконечником для чистовой резки фанеры, чаще всего рекомендуемое для этого типа работ, висело на стене за большой кучей коммерческих светильников, которые я спас от мусорного бака пару лет назад.Только с помощью левитации или перемещения этой груды приспособлений я мог получить доступ к нужному лезвию. Так что я решил попробовать лезвие для каменной кладки, просто чтобы посмотреть, что из этого получится. Это сработало. Это работало лучше, чем любое фанерное лезвие. Получился очень ровный срез без необходимости шлифовки. Поэтому я сделал все разрезы с помощью лезвия для каменной кладки и очень доволен результатом, показанным на Рисунок 16 .
Теперь для каждой из четырнадцати частей потребуется отверстие 5/16 дюйма в центре с резьбой 3/8-16 для стержней из стекловолокна, используемых для удержания блоков на месте.Кроме того, 1/2-дюймовая водопроводная труба из ХПВХ использовалась для отвода блоков от стрелы, а внутренний диаметр был немного больше, чем у 3/8-дюймовых стержней из стекловолокна, поэтому потребуется какой-то способ удерживать распорки из ХПВХ по центру. Я заглянул в ящик со сверлами, чтобы посмотреть, что я мог найти, но ничего не подошло по размеру. Наружный диаметр трубы из ХПВХ чуть больше 5/8 дюйма, поэтому лопаточное сверло 5/8 дюйма было слишком узким, обычное сверло прорезало остроконечное отверстие, не оставляя места для резьбы, лопаточное сверло 3/4 дюйма было слишком широкий, он не будет удерживать трубу по центру лучше, чем 3/8-дюймовый стержень из стекловолокна.Я нашел изношенную лопаточную насадку 3/4 дюйма и отнес ее к настольному шлифовальному станку. После тщательного удаления достаточного количества материала с каждой стороны насадки, чтобы получить нужный размер для трубы, я тщательно заточил ее.
Вы можете видеть эту насадку. начиная делать вырез на 1/16 дюйма в глубину первого из монтажных блоков в Рисунок 17 .
После того, как во всех блоках были прорезаны центрирующие углубления, они сделали еще один круг, чтобы получить направляющее отверстие 5/16 дюйма для резьбы 3/8-16 Рисунок 18 .Результат показан на Рисунок 19 .
На рис. 20 показано начало отверстий под установочные штифты, а на на рис. 21 показаны готовые установочные штифты и направляющие отверстия для винтов, используемых для крепления зажимных блоков. Все эти отверстия были просверлены сверлом №7 под резьбу 1/4-2. На рис. 22 показан вырез глубиной 1/8 дюйма с помощью концевой фрезы 1/2 дюйма, чтобы обеспечить зазор для изгиба ведомого элемента. На рис. 23 показан вырез в зазоре для размещения линий фазировки.Это было сделано на двух блоках, которые должны были использоваться для центральных позиций каждого отсека.
Некоторые канавки были вырезаны в шести монтажных блоках для ведомых элементов с помощью концевой фрезы 1/8 дюйма.
Канавки были вырезаны глубиной 1/8 дюйма и шириной 0,153 дюйма для проволоки № 6AWG, которая использовалась для изготовления ведомых элементов. Да Я знаю, что #6AWG должен иметь диаметр 0,162 дюйма, но я измерил материал, купленный в хозяйственном магазине, микрометром, и он показал 0,154 дюйма. Я сделал канавки 0,001 дюйма узкими, чтобы они обеспечивали фрикционную посадку для провод.Я думал, что это упростит сборку, но ошибся. Если бы мне пришлось переделывать, я бы просто сделал канавки такой же ширины, как провод. Готовые блоки можно увидеть на Рисунок 24 с прорезанными канавками и резьбовыми отверстиями. Блок в левом нижнем углу перевернут на обратную сторону, чтобы вы могли видеть центрирующее углубление для прокладки из ХПВХ.
В восьми блоках для крепления НАРОДов и рефлекторов НАРОД центральные отверстия были выполнены одинаково. Внешние отверстия были просверлены сверлом №29 с нарезкой резьбы 8-32.Их можно увидеть в готовом виде на Рисунок 25 .
Это должно было быть самой легкой частью работы, по крайней мере, я так думал, но снова ошибся.
Я отрезал четыре куска стержня из стекловолокна по длине для стоек НАРОД и рефлектора НАРОД и шесть кусков для блоков ведомых элементов. Я вырезал эти детали на токарном станке с помощью ножовки и смог получить очень красивые квадратные ровные срезы и точную длину, используя этот метод.Я использовал тот же метод, чтобы вырезать шесть прокладок для ведомых элементов, четыре проставки для передней стороны сборок держателей НАРОД и четыре проставки для задней стороны сборок держателей НАРОД. Все это прошло без заминок.
Следующей частью было надеть на концы стержней резьбу 3/8-16. Здесь я столкнулся с проблемой. Я купил новую матрицу для работы, не желая использовать свою хорошую регулируемую матрицу, так как стекловолокно довольно абразивно. Это не работает. Он просто сжевал стекловолокно.В конце концов, я все равно использовал регулируемую матрицу. Это сработало для короткой резьбы, где стержни входят в блоки из стекловолокна, потребовалось всего около четырех проходов, затягивая матрицу на 1/2 оборота на каждом регулировочном винте при каждом проходе.
Однако на более длинных резьбах на обратной стороне деталей, используемых для блоков ведомых элементов, где стержень проходил через стрелу и должен был крепиться гайкой, последний проход всегда съедал резьбу. Я не хотел идти в город и покупать еще один столб для забора из стекловолокна, поэтому я просто уменьшил резьбовые детали до 5/16″ и нарезал их с помощью регулируемой матрицы 5/16-18.Режется легко и всего за два прохода. Я полагаю, что матрица 3/8, должно быть, уже затупилась, возможно, некоторое время назад в нее был ввинчен какой-то медный стержень. В любом случае, вы можете увидеть результаты на Рисунок 26 .
На рис. 27 показаны некоторые работы по предварительной сборке. Стержни были ввинчены в соответствующие блоки после покрытия резьбы эпоксидным клеем. Затем в их центрирующие углубления эпоксидной смолой вклеивались проставки.
Я сделал приспособление для гибки, как было предложено в теме на http://www. digitalhome.ca/forum/showthread.php?t=95898 (сообщение №9) из старого куска фанеры, который использовался как «полка» для заднего сиденья автомобиля. Машины уже давно нет, а «полка» пролежала на складе пару десятков лет. Он уже был подходящего размера, поэтому я подумал, что найду ему хорошее применение. Я разложил центральные линии зигзагообразного элемента по плану, рассчитал положение гвоздей, исходя из внешнего диаметра проволоки, и предварительно просверлил отверстия чуть меньше О.D. гвоздей, чтобы я мог вставлять или вынимать гвозди вручную по желанию. Кондуктор показан на рис. 28 .
В то время как это приспособление оказалось полезным для измерения и маркировки, оно не сработало для гибки. Я переименовываю его в свой «приспособление для измерения и маркировки». Я пытался согнуть, используя пару плоскогубцев, чтобы удерживать проволоку с одной стороны, и кусок алюминиевой трубки с внутренним диаметром, немного большим, чем проволока, чтобы натянуть ее вокруг гвоздя, но результат всегда был слишком большим радиусом.
Мне нужны были хорошие острые изгибы, чтобы соответствовать моим опорным блокам и поддерживать точность размеров плана. Поэтому я нашел другой способ согнуть провод. Я вставил проволоку в тиски так, чтобы верхний край метки Sharpie был на одном уровне с верхним краем губок тисков Рисунок 29 и вставил алюминиевую трубку в тиски, Рисунок 30 , затем потянул алюминиевую трубку вниз до сделайте изгиб, рис. 31 , закончив «массированием» провода вокруг угла с помощью молотка со сферической головкой на 4 унции, рис. 32 .Это дало хорошие острые изгибы на 90 градусов, которые мне были нужны. В Рисунок 33 вы можете увидеть изогнутую проволоку, сравниваемую с треугольником чертежника, чтобы проверить угол.
Следующим шагом является размещение провода, первый изгиб которого находится в центре, обратно на приспособление для измерения и маркировки, чтобы на нем можно было разметить следующие два изгиба, Рисунок 34 . Теперь, чтобы сохранить точность размеров, очень важно, где на проводе находится метка.
Обратите внимание, что на моем приспособлении для измерения и маркировки черные линии обозначают положение центра проволоки.Гвозди располагают сзади или внутри радиуса изгиба. Чтобы центр изгиба оказался в нужном месте, метка выравнивается по центральной линии гвоздя, при этом маркер держится параллельно линии, которая должна быть центральной линией проволоки после ее изгиба. Это показано на рис. 35 .
Проволоку возвращают в тиски, и к каждому изгибу применяется та же самая процедура изгиба, описанная выше. Здесь я мог бы упомянуть, что одна из основных причин, по которой в первую очередь используется приспособление для гибки, заключается в том, чтобы гарантировать, что все изгибы сделаны в одной плоскости, и вы не получите в итоге какую-то трехмерную скульптуру произвольной формы. .Я смог обойти эту проблему, установив тиски так, чтобы губки только свисали с края чугунной столешницы, чтобы проволока могла свисать прямо вниз из тисков, в которых она была зажата. Край столешницы удобен для выравнивания проволоки по вертикали, а край столешницы служит местом для выравнивания ранее согнутого отрезка проволоки.
Теперь все, что мне нужно было сделать, это прицелиться в провод и край стола и согнуть сегмент гнезда по прямой линии. У меня не было никаких проблем с нарушением выравнивания моих изгибов, здесь не происходило никаких трехмерных вещей произвольной формы.
После выполнения второго набора изгибов необходимо вернуться к приспособлению для измерения и маркировки, чтобы установить следующие два изгиба, как показано на рис. 36 . Затем снова к тискам, где процесс гибки повторяется для каждого из следующих двух изгибов, затем обратно к приспособлению для следующих отметок и обратно к приспособлению для следующих изгибов. После того, как эти последние два изгиба будут завершены, они просто согнуты на 45 градусов, вы получите окончательную настройку на приспособлении для измерения и маркировки, чтобы отметить концы проводов для обрезки по длине.Здесь измерение берется от центра центральной линии внешних изгибов зигзагообразного элемента, которая представляет собой черную линию, проходящую по всей длине приспособления сразу под рядом из четырех гвоздей в Рисунок 37 .
Проволока маркируется в том месте, где она должна быть отрезана, а разрез производится плоскогубцами прямо по отметке. На рис. 38 показан крупный план провода, отрезанного по длине.
Весь этот процесс повторяется для каждого из четырех элементов с зигзагообразным приводом. На самом деле, после того, как я понял, как проводить процедуру, и сделал первый элемент, оказалось, что это довольно просто, быстро и доставило столько удовольствия, что мне захотелось сделать больше.Недавно согнутые элементы выглядели так хорошо, действительно зловеще, совершенно иначе, чем прежде безобидно выглядевшая прямая проволока.
Насколько я понимаю, большинство людей, которые строят эти штуки, используют винты, чтобы прижать ведомый элемент к фазирующим линиям. Возможно, некоторые используют припой. Я чувствую, что чисто механическое соединение со временем может оказаться ненадежным, так как воздействие природных элементов рано или поздно вызовет коррозию. И мне не очень повезло с паяными соединениями, используя обычный припой 60/40 со смоляным стержнем, когда он подвергается воздействию погоды.
Учитывая выбор между двумя, я думаю, что механическое соединение окажется наиболее надежным. Тем не менее, есть еще один вариант пайки серебряным припоем, который используется для пайки медных фитингов, используемых в системах кондиционирования и охлаждения. Этот материал служит годами под воздействием погодных условий, механически очень прочен и обладает отличной электропроводностью. Я решил, что буду использовать серебряный припой для соединения ведомых элементов с фазирующими линиями.Но чтобы получить хорошее паяное соединение, сначала требуется хорошее механическое соединение, поэтому я начал думать, как это сделать.
Требования заключаются в том, что соединение должно быть физически прочным, должно позволять легко регулировать положение фазирующей линии, чтобы фазирующие линии могли находиться на правильном расстоянии друг от друга и располагаться по центру между ведомыми элементами, и должно быть портативным, чтобы можно было выполнять пайку серебряным припоем. быть сделано где-нибудь кроме самой антенны.
Способ, который я придумал, заключался в том, чтобы просверлить отверстия через ведомый элемент в местах контакта, чтобы мог проходить более тонкий провод фазирующих линий.Это удовлетворит всем требованиям и не должно быть слишком сложным.
Сначала я поместил центральный изгиб зигзагообразного элемента в тиски так, чтобы торчал только кончик изгиба, где должна была выступать точка контакта, Рисунок 39 . Затем с помощью небольшого плоского напильника отшлифуйте кончик так, чтобы его можно было проткнуть по центру, Рисунок 40 . Затем с помощью очень острого кернера, двух пар очков (мое зрение «просто не то, что надо)» и моего надежного молотка с шаровой головкой на 4 унции пробил центральную метку в медной проволоке, где должно было быть просверлено отверстие, Рисунок 41 .Затем с помощью сверла № 38, которое немного больше, чем оголенный сплошной медный провод № 10 AWG, просверлил сквозное отверстие в центре изгиба, Рисунок 42 . Важно сверлить очень медленно, так как медь мягкая и не будет хорошо сверлить на высокой скорости.
Также полезно использовать подходящую смазку при сверлении такого мягкого металла, например, сгущенное молоко. Крупный план готового отверстия показан на рис. 43 . На рис. 44 показан образец медной проволоки № 10 AWG, вставленный в готовое отверстие для проверки посадки.
Готовые зигзагообразные элементы теперь откладываются в сторону, чтобы дождаться сборки каркаса и линий фазировки. На следующей части.
Во-первых, провод, из которого сделаны фазирующие линии, должен быть прямым. Как и проволока, из которой сделаны ведомые элементы, если на то пошло. Есть несколько методов, которые обычно используются для выпрямления проволоки. Первый заключается в том, чтобы зажать один конец проволоки в тиски, а другой конец в дрель и использовать дрель, чтобы скрутить проволоку.Я никогда не использовал этот метод, и у меня тоже есть сомнения по этому поводу, например, я думаю, что он может «закалить» проволоку. Другой метод, о котором вы будете время от времени упоминать, заключается в том, чтобы поместить один конец проволоки в тиски, зажать другой конец плоскогубцами и ударить молотком по клещам, одновременно вытягивая провод плоскогубцами.
. Это работает для проводов меньшего размера и похоже на метод, который я использую.
Я выпрямляю провод, привязывая его между неподвижным объектом и каким-нибудь транспортным средством и дергая его.Вот как я выпрямил провод для этого проекта, как № 6 AWG для ведомых элементов, так и № 10 AWG для фазных линий. В качестве неподвижного объекта я использовал старое шасси автодома (со всеми четырьмя колесами), ожидающее разделки на металлолом, а в качестве тягача — «зверь», мой 3/4-тонный пикап GMC 1977 года выпуска. На рис. 45 вы можете увидеть провод №10, привязанный к шасси дома на колесах, а на рис. 46 вы можете увидеть провод, привязанный к «зверю». Если вы внимательно посмотрите на оба этих изображения, вы увидите остатки AWG № 6, которые ранее были выпрямлены с помощью этого процесса.
В случае с AWG № 6 процедура заключается в том, чтобы оставить несколько футов провисания провода между тележками. Затем запустите двигатель и, работая на высоких оборотах холостого хода, включите трансмиссию, пусть грузовик тронется вперед, пока БУМ трос не остановит грузовик на месте.
Затем все, что вам нужно сделать, это поставить грузовик на стоянку, отрезать провод и утащить его, чтобы измерить и разрезать на куски по назначению.
№ 10 AWG не так надежен и требует более щадящего обращения.Вам не нужен такой большой запас хода, и используйте нормальную скорость холостого хода двигателя. Возможно, сначала потребуется дать немного газа, ровно столько, чтобы грузовик начал катиться, а затем позволить оборотам холостого хода двигателя сделать свою работу. Громкого грохота тоже нет, грузовик просто останавливается. Дерните слишком сильно, и трос порвется. Это может подойти, или обрыв провода может привести к тому, что он снова перекрутится. Ваш пробег может отличаться. Мне больше нравится, когда провод остается привязанным к обеим машинам, так как это значительно упрощает зачистку провода.Я оставляю двигатель работать на холостом ходу, а рычаг переключения передач включен, чтобы поддерживать натяжение провода для зачистки. Полагаю, здесь следует упомянуть, для нацистов, которые могут прочитать это, что у меня был помощник, который стоял за рулем, чтобы в случае обрыва или ослабления троса он мог остановить грузовик.
Я бы не хотел, чтобы грузовик рванул сам по себе и въехал через улицу в дом моих соседей! Если вы внимательно посмотрите на Рисунок 47 , вы сможете различить проволоку, натянутую этим методом.Это помогает, если вы можете увеличить масштаб. С таким натяжением провода его очень легко зачистить, просто пройдитесь по нему канцелярским ножом и снимите кусок изоляции. остальная изоляция отстегивается одним куском. На рис. 48 показано, как я зачищаю провод таким образом.
Теперь эта история может показаться немного не по порядку. Ну что ж. На рис. 49 показан каркас в собранном виде с нанесенным первым слоем грунтовки, но это необходимо для разметки и изгиба линий стыковки.Во всяком случае, на с историей поэтапных линий.
Первые два куска выпрямленного провода №10 AWG были отрезаны длиннее, чем необходимо. Затем к этим проводам были припаяны серебристым язычком по центру их длины. Выступы были сформированы из медного листа толщиной 0,030 дюйма.
Медный лист был накручен на сверло № 39, чуть меньше, чем проволока 310 AWG, примерно на 2/3 окружности, чтобы он мог «защелкнуться». проволоку и имели фрикционную посадку, после чего язычок загибали под прямым углом к раскатанной детали.В выступах были пробиты отверстия под винты №6, затем они были припаяны серебром. На рис. 50 вы можете увидеть выступы на тросах, поскольку они лежат на несущем каркасе между ведомыми элементами, которые временно вставлены в свои пазы. Провода фазирующей линии были отцентрированы сверху вниз и сделаны отметки в местах, где должны были быть сделаны первые изгибы, Рисунок 51 . Эти первые изгибы были сделаны только с помощью пассатижей и пальцев, затем второй набор изгибов был сделан так, чтобы расстояние между центрами между первым и вторым изгибами составляло 1 дюйм в соответствии с планом. На рис. 52 показаны концы одной из проволок, вставленных в отверстие в центре ведомого элемента в точке подачи. Теперь можно было измерить и отрегулировать эти провода так, чтобы две фазирующие линии располагались точно по центру между ведомыми элементами и на расстоянии ровно 2 дюйма от центра к центру.
чтобы ни одна не торчала с другой стороны отверстия, а сборки были вынесены наружу для пайки серебром.После пайки эти сборки были помещены в защищенное хранилище, пока они ждали, пока остальная часть антенны будет закончена до такой степени, что она был к ним готов.
Теперь мне нужно немного вернуться назад. На рис. 53 показан первый этап сборки конструкции несущей рамы. Стрела, которая была просверлена и подготовлена к покраске на данном этапе, показана сидящей на предварительно изготовленных опорных блоках и стойках NAROD, которые последний раз видели в Рис. 27 . На Рисунке 54 показана первая из готовых сборок стойки отражателя НАРОД / НАРОД. Эпоксидная смола была замешана и нанесена на еще не приклеенный конец проставки на сборной детали, затем на оба конца оставшейся трубы проставки, затем на резьбу на конце стеклопластикового стержня, где он вкручивается в опорный блок из стеклопластика. .Обратите внимание на поверочную линейку и угольник, используемые для обеспечения идеального выравнивания нижнего блока, плотницкий угольник использовался для обеспечения выравнивания переднего и заднего блоков.
Эту процедуру повторяли четыре раза. Вы, возможно, заметили, что я нашел применение тем компакт-дискам AOL и MSN, которые они постоянно отправляли по почте во времена «войн браузеров», а также случайным «подставкам», возникающим при ошибке пользователя или сбое программного обеспечения. приводит к сбою процесса записи компакт-диска. В качестве палитры для смешивания эпоксидной смолы.
Следующим шагом была установка опорных блоков ведомого элемента. Поскольку они также были предварительно собраны, все, что необходимо, это нанести немного эпоксидной смолы на не приклеенный конец проставки, просунуть стержень через отверстие, завести гайку. , выровняйте и затяните. Рисунок 55 показывает завершение этого этапа.
Три слоя белой шлифуемой грунтовки N.A.P.A. номер детали Затем были нанесены DAP 1689, а затем слой акриловой эмали DA 1605 матового черного цвета, чтобы запечатать грунтовку, а также сделать антенну менее заметной.Конечно, после первого слоя был небольшой обходной путь, пробная сборка ведомых элементов для измерения фазовых линий для изгиба и резки.
Также вы, возможно, заметили зажимы из плексигласа на полу на некоторых рисунках, , рисунки 51 и 56 , они были сняты для первого грунтовочного слоя, но установлены с помощью нейлоновых винтов для второго и третьего грунтовочных слоев, а финишное финишное покрытие. Я надеюсь, что краска поможет защитить эти пластиковые детали от палящего техасского солнца.Кстати, Рисунок 57 после покраски, и несущая конструкция готова к окончательной сборке, то есть установке элементов.
Далее идет установка держателей отражателя. Четыре из них потребуют некоторой модификации. Отверстие было вырезано кольцевой пилой диаметром 3/4 дюйма с центром на расстоянии 2 1/2 дюйма от центра стержня отражателя, затем другой конец был отрезан через центр отверстия. Эти модифицированные держатели отражателей будут размещены по обе стороны от каждой центральной стойки, как показано на рис. 58 .Затем держатели отражателей были прикреплены к стреле с помощью 8-32 крепежных винтов и гаек.
После того, как все держатели отражателей были установлены, стержни отражателей были установлены с помощью эпоксидной смолы, чтобы прикрепить их к распорным стержням. Изображение готовой установки отражателя Рисунок 59 .
Все это дело переворачивается и рядом устанавливаются отражатели НАРОД, Рисунок 60 . Я не буду вдаваться в подробности удаления коррозии с этих вещей, но скажу вам, что это была боль.Твердые медные трубки диаметром 3/8 дюйма были в наличии, когда мой отец выкупил обанкротившийся хозяйственный магазин во время Второй мировой войны. Тогда он хранил их в сарае на ферме, опасаясь, что правительство конфискует их для использования. в военных действиях.О нем забыли, и он оставался там до тех пор, пока в 1980 году не снесли сарай. Потом его перенесли сюда, в магазин, и часть хранилась на чердаке, а часть хранилась на металлическом стеллаже снаружи. скажем, там была большая патина, вся зеленая и все такое.Однако я все это очистил, потому что омметр показал, что он непроводящий, и я полагаю, что такое покрытие могло оказать негативное влияние на электрические свойства трубки с учетом применения.
На рис. 61 снова показана лицевая сторона антенны и установленные НАРОДы. Сейчас на планах указано, что НАРОДы должны быть изготовлены из медного провода #10 AWG, а на форуме говорят, что это нормально. использовать № 6 AWG или № 4 AWG или даже 1/4-дюймовый стержень или трубку.Я использовал этот материал, потому что он у меня был, и поскольку это жесткая медная трубка, она не сгибается, даже если птица решит сесть на нее.
На Рисунок 62 вы можете увидеть почти готовую антенну. Установлены ведомые элементы, включая фазирующие линии, а концы ведомых элементов разнесены от НАРОДов с помощью специально изготовленных для этой цели лексановых прокладок. Линии фазировки также разделены прокладками Lexan.
На рис. 63 крупным планом показаны линии фазирования, разделенные прокладками из лексана, и балун, прикрепленный к выступам на линиях фазирования с помощью латунных крепежных винтов и гаек 6–32.Эти точки соединения были герметизированы «многоцелевой резиновой пленкой Weather Guard, наносимой распылением» компании Carlon, арт.
VC9WG5. Шестифутовая «косичка» коаксиального кабеля RG6 была прикреплена к балуну с помощью резинового защитного чехла, заполненного силиконовым диэлектрическим компаундом. Эта «косичка» была прикреплена к стреле с помощью стяжек, рассчитанных на УФ-излучение. Другой конец «косички» будет присоединен к заземляющему блоку при установке антенны, опять же с помощью погодозащитного чехла и силиконового диэлектрического компаунда.
Рис. 64. — еще один крупный план, на этот раз лексановых прокладок, используемых для расстояния между концами NAROD и ведомого элемента.Антенна казалась немного шаткой, но добавление этих прокладок действительно сделало ее более жесткой.
Ну, ребята, на этом пока все. Осталось только поднять эту штуку на крышу, закрепить и посмотреть, что получится. Пожелай мне удачи!
Прежде чем установить антенну, мне пришлось подрезать деревья. Были некоторые конечности, которые выросли наружу и вниз и блокировали мой доступ к крыше, где подходит лестница.
Конечности в любом случае нужно было отрезать, потому что иногда они с грохотом терлись о крышу, когда дул сильный ветер.Но их пришлось отрезать, чтобы антенна оказалась на крыше, не зацепившись за нее и, возможно, не повредив. Так что я провел полдня, отрезая конечности и перенося их на сожжение.
Фото самого процесса установки нет, так как я был занят самой антенной и пытался не поскользнуться на скользкой крыше. Не тот шаг, градусов 30, а жесть новая есть, вся блестящая и гладкая. Вот фото установленной антенны.
У меня была неделя, чтобы поиграть с этой штукой, и я должен сказать, что я впечатлен.Надежный звук на всех желаемых передних боковых каналах и очень хороший на большинстве тыловых боковых каналов. Вот список аналоговых станций, которые я получаю с этой антенной. Некоторые из них меняются в зависимости от времени суток, погоды и т. д., но список довольно точно отражает прием в целом. Если вы нажмете на номер канала, вы увидите снимок того, что я вижу с помощью XawTV.
Оценки качества в таблице ниже субъективны, но основаны на приеме реальным аналоговым телевизором, поэтому, если они не соответствуют тому, что вы видите на снимках, то вот почему.
| Канал | Канал | станция ID | Сеть | Местоположение | Качество | Комментарии | 9 | KCWX | CW | Fredricksburg | Бедный | Не наблюдаемый Может сказать это CW |
|---|---|---|---|---|---|---|---|
| 4 | WOAI | NBC | NBC | San Antonio | Бедный | Бедные | Бедные имеют снег, много елочки |
| 5 | Kens | 9Kens | CBS | San Antonio | Бедные | Бедные имеют снег, большая еловка | |
| 7 | KTBC 9 | KTBC | Fox | Austin | 9 | 9 | KLRN | PBS | PBS | San Antonio |
| 11 | KQUX | Остин | светлые | редкие белые линии, крапинки | |||
| 12 | KSAT | ABC | San Antonio | Отлично | |||
| 17 | Knic | Fair | Светоотражающие помехи (Multi-Path) | ||||
| 18 | KLRU | PBS | austin | Отлично | Превосходный | Буду прекратить вещание Аналог 16 апреля 2009 | KADF | KADF | austin | austin | Очень хорошо | Низкая электростанция |
| 23 | KHCE | IND | San Antonio | Бедный | 24 | Kvue | ABC | 39 | KHPG | Uni | Giddings | Giddings | Fair | Безопаснее 62 канал — ретранслятор |
| 32 | КГБС | 90 704 MTVAustin | Austin | Fair | Wartable Snow Низкая электростанция | ||
| 39 | TBN | TBN | Austin | Бедный | Безопасного снега также KTBN | ||
| 36 | KXAN | NBC | austin | отлично | 41 | Uni | UNI |
| 51 | KBVO | CW | Austin | Отлично | Repeater для KNVA | ||
| Knva | CWA | CW | Austin | Отлично | 60702 | ||
| 60702 | |||||||
| 60702 | Tel | Tel | San Antonio | Отлично | |||
| 62 | Kakw | Uni | Killeen |
А вот и список цифровых станций.
Я следил за картами на http://www.dxinfocentre.com/tropo.html, чтобы быть уверенным, что результаты, представленные в этих таблицах, не находятся под влиянием Tropospheric Ducting.
| Виртуальный канал | Real Channel | Real Channel | SNR | SNR | Comments | Комментарии | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4-1 | 58 | NBC | 9 | 74 | ||||||||||
| 4-2 | ||||||||||||||
| 4-2 | 58 | MX | 8 | 75 | по какой-то причине No Snapshot | |||||||||
| 5-1 | 55 | KSS-DT | CBS | 6 | 55 | |||||||||
| 7-1 | 56 | KTBC-DT | Fox | 9 | 9 | 9 | 9-1 | 8 | KLRN-HD | PBS | 7 | 60 | 6 | |
| 9-2 | 8 | KLRN-SD | PBS | 8 | 60704 8 | 607079 | 9-3 | 8 | KLRN-VM | 90 704 PBS8 | 55 9 | 55 | ||
| 9-4 | 8 | PBS | PBS | 7 | 52 | |||||||||
| 12-1 | 48 | KSAT-HD | ABC | 9 | 73 | 93 | 12-2 | 48 | 9 | 9 | 9 | 75 | ||
| 12-3 | 48 | Ksatsd2 | 04 10 | 75 | Это пустой экран | 16-1 | 16 | KHCE | TBN | 66 | 53 | Они показаны TVFOOL для Virtual 23 | ||
| 16-2 | 16 | Церковь | 7 | 52 | 52 | Я перечислил их как Kaffene нашел их | ||||||||
| 16-3 | 16 | JCTV | 6 | 52 | 9075 6||||||||||
| 16-4 | 16 | Unlace | 6 | 55 | ||||||||||
| 16-5 | 16 | Улыбка | 7 | 51 | ||||||||||
| 18-1 | 22 | KLRU-DT | PBS | PBS | 9 | 85 | 22 | Klru-CR | PBS | 9 | 84 | 18-3 | 22 | KLRU-B | PBS | PBS | 10 | 85 | 24-1 | 33 | Kvue-dt | ABC | 11 | 96 |
| 24-2 | 33 | Kvue-Tw | NWS | 11 | 97 | |||||||||
| 30704 | Kabb-HD | Fox | 8 | 60704 8 | 56||||||||||
| 36-1 9 0705 | 21 | Kxan-Hd | NBC | 9 | 94 | |||||||||
| 41-1 | 39 | Kwex-DT | UNI | 7 | 55 | |||||||||
| 41-2 | 18 | knic | 6 | 53 | 42-1 | 43 | KBS | CBS | 10 | 98 | 42-2 | 43 | Keye-SD | 11 | 99 | 99 | 54-1 | 49 | KNVA-HD | CW | 82 |
| 60-1 | 38 | KVDA -Dtttt | тел | 6 | 50 | по какой-то причине нет снимок | ||||||||
| 62-1 | 13 | Kakw-DT | UNI | 7 | 61 | |||||||||
| 6 2-2 | 36 | КТФО-ЦА | 8 | 72 | Почему-то нет снимка |
Конструкции, схемы и диаграммы антенны Грея-Ховермана на этом сайте защищены авторским правом © 2008, 2009 и являются бесплатными: вы можете распространять их и/или изменять в соответствии с условиями Стандартной общественной лицензии GNU, опубликованной Free Software Foundation, либо версия 3 Лицензии, либо (по нашему выбору) любая более поздняя версия.
Эти проекты, схемы и диаграммы распространяются в надежде, что они будут полезны, но БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ; даже без подразумеваемой гарантии КОММЕРЧЕСКОЙ ПРИГОДНОСТИ или ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. Дополнительные сведения см. в Стандартной общественной лицензии GNU.
Чтобы получить полную копию Стандартной общественной лицензии GNU вместе с проектами, схемами и диаграммами, см. www.gnu.org/licenses/gpl.txt.
Алюминий.Легкий и дешевый алюминий является одним из лучших материалов, из которых можно сделать из телевизионную антенну . Алюминий можно использовать в виде фольги, тонкого листа отражающего и гибкого металла или в виде более прочной сетки, пропускающей мусор.
Нажмите, чтобы увидеть полный ответ
Итак, из какого материала сделана антенна?
Медь лучше всего подходит для изготовления базовых антенн. Металл , хотя и мягкий и податливый, довольно жесткий. Нержавеющая сталь имеет более высокую прочность на растяжение, поэтому можно использовать более тонкую проволоку.
Зачем делать антенны из меди, а не из алюминия или нержавеющей стали.
| Металл | Проводимость | |
|---|---|---|
| 1000702 | 100 | 9 |
| 99.5 | ||
| Алюминий | 45 | |
| Сталь | 3-15 |
Кроме того, какой тип антенны для бесплатного телевидения? Лучшие телевизионные антенны 2020 года
Испробованы
были 3-и вида активных покупных комнатных антенн.
