Первые токарные станки появились еще много лет назад, хотя были они очень простые и примитивные. Суппорт к тому времени всё еще не был изобретен и мастеру, при выполнении работы, приходилось постоянно удерживать резец и совершать вращение обрабатываемого элемента собственноручно или использовать для этой цели крепкую верёвку.
Соответственно, данное занятие было очень трудоёмким и требовало большой физической силы и выносливости работающего человека. Ко всему прочему такая производительность была на очень невысоком уровне.
История токарного станка с суппортом начинается в 1712 году, когда Нартов Андрей Константинович – механик из России первым изобрел данный механизм.
Это существенно упростило работу с устройством, ибо токарю теперь не нужно было собственноручно придерживать режущие инструменты во время обработки нужного элемента.
Это изобретение дало мощный толчок, за которым последовало стремительное развитие токарных станков по металлу и дереву.
Хоть создание токарного устройства и суппорта приписывают англичанину Модсли, но русский механик все же опередил его на семьдесят с лишним лет.
Такой агрегат, как токарный станок, независимо от модели, сложен с похожих конструктивных элементов, главным образом определяющих все возможности устройства.
Наименование главных составляющих конструкции токарно-винторезного станка:
Передняя бабка токарного станка закрепляется по левую сторону станины, противоположная сторона – это место размещения задней бабки.
Этот элемент токарного станка — один из основных деталей любого токарного устройства. Именно от него зависит точность расположения обрабатываемой детали и амплитуда ее движений. Кроме передней бабки на всех станках присутствует и задняя – на нее прикрепляется режущий инструмент.
Обе бабки закрепляются на станине, которая является основой для любого станка, и имеют различие только своим местоположением.
Существуют такие главные элементы токарного устройства, которые регулируют скорость оборачивания обрабатываемого элемента:
Главным элементом передней бабки токарного станка является шпиндель, основная задача которого состоит в том, чтобы регулировать движение оборачивания на обрабатываемый элемент.
По правую сторону, обращенную к задней бабке, прикреплена резьба. К ней присоединяются патроны, которые удерживают деталь, что обрабатывается. Шпиндель установлен на двух подшипниках, от которых в полной мере зависит точность выполненной работы.
Также во внутренней конструкции передней бабки закрепляется гитара шестерен. Они передают вращение с выходного вала коробки скоростей на вал коробки подач.
Корпус передней бабки является основной платформой для всех составляющих элементов. Его форма напрямую зависит от модели токарного устройства и бывает очень разнообразной. Нижняя поверхность корпуса гладкая, в шпунт, который находится посередине, закрепляются все направляющие.
На внешней стороне передней бабки токарного устройства установлена коробка скоростей, которая работает при помощи зубчатых передач.
Данный элемент токарного станка предназначен для того, чтобы поддерживать концы длинных деталей, когда обрабатываются их центральные части.
Также очень часто задняя бабка используется установления в ней сверл и прочих инструментов.
Наименование данного элемента происходит с немецкого языка и переводится как «веретено». Эта деталь являет собой вал, который оснащен механизмом для крепления заготовки, которая обрабатывается.
Обычно вал делается с отверстием, в котором обрабатываются пруты. Шейка шпинделя конусную или цилиндрическую форму.
Основные нормы в работе шпинделя:
Одним из главных условий для того чтобы изготовляемая деталь была как можно точнее и аккуратнее обработана, является правильное кручение шпинделя.

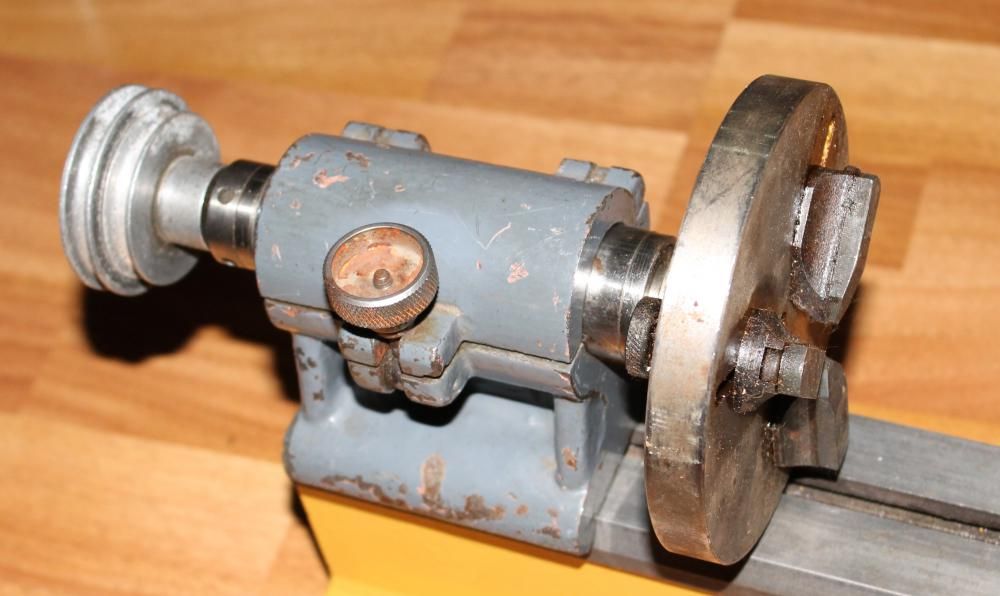

Передняя бабка для токарного станка без проблем изготовляется самостоятельно.
Для этой цели понадобится:
Переднюю бабку намного проще изготовить своими руками, если основой данного устройства составляет обычная ненужная дрель. После этого будет необходимо только смастерить подставку, которая впоследствии и будет закрепительной платформой для дрели, имеющая строгую горизонтальную ось.
Середину передней и середину задней бабки нужно обязательно надежно закреплять, это крайне необходимо. Для задней бабки необходимо заранее установить рамки возможностей оборачивания по оси и жесткое закрепление на месте.
Мощность электрического мотора следует подбирать самостоятельно, опираясь на предназначение токарного устройства.
Настроить токарный станок – это, прежде всего, подготовить кинематическую схему для работы, которая определяется технологической картой устройства.
Первым делом все элементы управления приводят в статическое положение.
Дальше идет настройка кинематической цепи основного движения. Тут же устанавливается требуемая скорость оборачивания шпиндельного узла. Эта величина является определителем скорости резания необходимого элемента.
Видео: передняя бабка токарного станка по дереву.
Практически любой мастер по обработке дерева желает иметь собственный токарный станок.
Если средств не хватает, его можно смастерить из доступных материалов.
Токарный станок по дереву самостоятельно изготовить не представляется сложным, если имеются начальные знания о том, что представляет собой данное устройство и его составляющие части.
С помощью небольшого токарного станка можно изготавливать любые детали и элементы в виде тел вращения.
Элементы токарного станка:
Для изготовления данного устройства потребуется:
Основные особенности изготовления устройства:
Можно сделать вывод, что с изготовлением токарного станка для обработки дерева справится даже начинающий мастер. Самое главное в этом деле – быть предельно аккуратным и строго соблюдать правила безопасности.
Republished by Blog Post Promoter
Статьи
Ручная обработка деревянной заготовки хороша тем, что вырезать можно любой узор, глухих мест гарантированно не останется. Правда, для этого понадобятся навыки резьбы по дереву, да и времени это займет немало. Покупка токарного станка позволяет значительно повысить скорость обработки дерева, к тому же простенький станок можно изготовить самостоятельно, так что игра стоит свеч.
Современный токарный станок
Обработка дерева на токарном станке вносит некоторые ограничения в форму будущего изделия, это нужно учитывать при выборе в пользу механической обработки.
По большому счету изделие, полученное на станке будет состоять из комбинации тел вращения, но обычно этого вполне хватает. Также с помощью станка можно изготавливать деревянные шарики и тарелки.
Что касается покупки станка, то есть в такой решении и слабые, и сильные стороны:
На фото – миниатюрный токарный станок
А вот недостатком может стать цена нового станка, особенно если деревообработка является скорее хобби, чем основным источником дохода.
Немного сэкономить можно поиска старые советские модели, но все равно стоимость останется приличной.
Если есть желание приобрести станок в качестве эксперимента, просто для того, чтобы попробовать себя в точении дерева, а финансы не позволяют, то можно попытаться изготовить токарный станок самостоятельно. Конечно, полноценный аналог заводской модели создать не получится, но для обработки небольших заготовок из мягких пород дерева он вполне подойдет.
Небольшие изделия из дерева на токарном станке собственного производства вполне могут конкурировать с теми, что были изготовлена на станке от именитого производителя.
Перед тем как переходить к выбору подходящей модели станка или заниматься изготовлением самодельного аналога не лишним будет разобраться в устройстве обычных токарных станков и основных приемах работы с ними.
Устройство токарного станка по дереву остается практически одинаковым вне зависимости от модели.
К основным элементам стоит отнести:
Устройство токарного станка
Обратите внимание!
Современные модели все без исключения оборудуются регулятором оборотов.
Это позволяет обрабатывать разные материалы, не только дерево.
Старые модели могут работать только с определенной частотой вращения вала.
Устройство задней бабки токарного станка по дереву предельно простое, она необходима только для того, чтобы зафиксировать длинную заготовку иначе ее дальний конец будет провисать. При фиксации заготовки она подводится по направляющей к торцу и, вращая ручку на задней части, острие слегка углубляется в центр заготовки.
Задняя бабка позволяет зафиксировать второй конец заготовки
Через переднюю бабку проходит вал, на который и передается крутящий момент с электродвигатели (используется ременная передача). Правый конец вала (он же может называться шпинделем) имеет резьбу, на которую устанавливается устройство для фиксации деревянной заготовки. Для фиксации чаще всего используется патрон для токарного станка по дереву.
Устройство передней бабки
Можно приобрести к станку ряд дополнительных приспособлений, которые облегчат работу с деревом. Благодаря им можно будет без проблем обрабатывать протяженные заготовки не опасаясь ее провисания по центру.
Трезубец для токарного станка по дереву позволяет исключить поворот заготовки вокруг своей оси, когда резец снимает стружку. Внешне такое приспособление выглядит как коронка с острыми зубцами по краю, по центру может размещаться острый шип, но есть трезубцы и просто с зубьями по краю.
Такие приспособления не позволят заготовке проворачиваться
Иногда возникает необходимость обработать длинную заготовку, например, при изготовлении балясин для лестницы. В таком случае закрепления ее по концам недостаточно, потребуется еще 1 опора по центру, которая не будет препятствовать вращению. Для этого используется люнет для токарного станка по дереву.
Люнет представляет собой кольцо с 3 роликами, их положение регулируется в зависимости от диаметра заготовки. Теоретически они мешать вращению не должны, но при сильном обжатии на древесине остаются вполне различимые следы от прохода роликов. Так что можно порекомендовать после черновой обработки чистовую проводить без люнета, если это возможно.
Люнет может использоваться и для фиксации второго конца длинной заготовки при торцевой обработке
Обратите внимание!
Изготовить люнет можно и своими руками.
Основная сложность – найти подходящие вращающиеся части, они должны быть прочными, не сильно оставлять следы на дереве и износостойкими.
Оптимальным решением для самодельного люнета можно считать колеса от обычных роликовых коньков.
Когда нужно изготовить большое число однотипных изделий (те же балясины на лестницу), вручную практически невозможно это сделать. Траектория резца будет немного отличаться каждый раз, что скажется на форме изделия.
Решением этой проблемы может стать копир для токарного станка по дереву, он позволяет направлять резец по одной и той же траектории каждый раз. Немаловажно и то, что конструкция его несложная, так что изготовить неплохой копир можно и самостоятельно.
Схема работы с копиром
Это становится возможным благодаря использованию 2 подвижных кареток, нижняя движется вдоль заготовки, верхняя может перемещаться в поперечном направлении.
На верхней каретке устанавливается резец для дерева, на ней же размещается небольшое колесико для перемещения вдоль направляющей прорези.
Можно превратить обычный станок в токарный станок по дереву для изготовления шариков. Для этого понадобится специальное приспособление в виде жестко закрепленного резца и рычага, который позволит перемещать этот резец по дуге определенного радиуса (желательно, чтобы радиус можно было изменять).
Вытачивание шарика
Эта конструкция устанавливается с торца детали и для того, чтобы изготовить шар нужно всего лишь постепенно поворачивать рычаг, снимая стружку с торца заготовки.
Обратите внимание!
Слишком короткой заготовка быть не должна, иначе при повороте рукоятки можно получить удар в лицо.
Для простейшего самодельного устройства из покупных элементов понадобится разве что электродвигатель да инструмент для токарного станка по дереву. Все прочие элементы можно изготовить из подручных средств.
Основу миниатюрного станочка можно изготовить из толстой доски, в которой следует сделать прорезь для перемещения задней бабки (это нужно будет при фиксации заготовки). Поверх прорези нужно закрепить металлическую полосу.
Подручник можно изготовить из обычного металлического уголка и металлической трубки. Соединения (если станок будет небольшим) можно делать паяными. Главное, чтобы верхняя часть подручника была горизонтальной, все-таки по ней будет перемещаться резец для токарного станка по дереву, а перемещаться он должен без неожиданных скачков.
На роль задней бабки подойдет Г-образный кусок металла с отверстием, в которое будет вставляться металлический штырь для фиксации заготовки. Единственным минусом такого решения можно считать то, что она не будет вращаться, так что с торцов заготовки нужно оставлять припуск, так как дерево при вращении немного потемнеет из-за нагрева при трении о металл.
Несмотря на простоту такой конструкции, основные узлы аналогичны заводским станкам.
Единственное, о чем нужно помнить – такой станочек подойдет только для дерева, да и то для не очень больших заготовок. Об изготовлении, например, балясин или ножки для стула придется забыть.
Один из вариантов самодельного станка
Обработать древесину можно не только с боковой стороны, но и с торца, для этого нужно всего лишь установить планшайбу и закрепить заготовку в ней.
Инструкция по работе остается без изменений:
Топором нужно придать заготовке цилиндрические очертания
Набор резцов для станка
Окончательно довести его до ума можно вручную.Токарный станок – незаменимый инструмент не только в столярном цеху, но и в небольшой мастерской, для владельца которой деревообработка – всего лишь приятная отдушина. Такой станок можно купить, а можно и попытаться изготовить его самому. Конечно, самодельное устройство будет уступать заводскому, но для решения небольших задач его вполне хватит.
На видео в этой статье показан пример работы самодельного токарного станка.
Добро пожаловать в это руководство по чертежам токарных станков по дереву! В этом руководстве вы узнаете, как построить токарный станок по дереву своими руками, способный создавать самые красивые и гладкие поверхности. Токарные станки по дереву своими руками являются одним из старейших и наиболее часто используемых станков на сегодняшний день.
Если вы занимаетесь своими руками и всегда хотели попробовать свои силы в изготовлении изделий из дерева, то чертежи токарного станка по дереву своими руками обязательно вам понадобятся. Они могут значительно сэкономить место и время при изготовлении деликатных изделий, таких как деревянные украшения, украшения, посуда и т. д.
Итак, не теряя времени, следуйте этой удивительной серии идей для токарного станка по дереву своими руками и используйте самодельный токарный станок по дереву, который позволяет легко вырезать и превращать бревна в декоративные предметы домашнего обихода, такие как миски, посуда. , и более. С их помощью можно сделать из дерева множество вещей для дома, например, игрушки, шкафы, мебель и многое другое. Они также идеально подходят для отделки небольших проектов и выполняют большинство задач по формованию, таких как изготовление шипов или вырезание пазов или ласточкина хвоста. Если вы хотите сделать свой собственный токарный станок по дереву, но не знаете, с чего начать, просто следуйте этим планам токарного станка по дереву своими руками ниже; мы собрали 20 планов, которые очень просты и им легко следовать!
Чтобы знать, как правильно построить токарный станок по дереву, вам следует учесть эти факторы, прежде чем начинать проект «Сделай сам».
Настольный токарный станок требует очень мало средств безопасности, потому что большая часть его операций выполняется на расстоянии вытянутой руки. Большинству из этих планов легко следовать, а некоторые требуют опыта и знаний, но в любом случае вы можете составить план с этими планами.
Этот инструмент позволяет работать с природными материалами, поскольку они вращаются с высокой скоростью и создают ужасные узоры, которые можно использовать для изготовления красивых произведений искусства, мебели и т. д. Большинство мастеров по дереву обычно знают, как важно владеть токарный станок по дереву дома. Вот почему мы перечислили следующие 20 чертежей токарных станков по дереву своими руками на нашем веб-сайте, чтобы вы могли легко построить их самостоятельно.
Эти 20 чертежей токарного станка по дереву своими руками — пошаговое руководство по сборке токарного станка по дереву. Являетесь ли вы новичком или опытным плотником, мы подробно рассмотрели эту тему.
Пойдем!
Это отличный проект для опытного мастера, обладающего базовыми навыками работы с деревом. Включено все, что вам нужно знать, от выбора дерева и оборудования до сборки, включая изготовление основания, подручника, задней бабки и передней бабки. Этот проект — отличный способ для домашних мастеров в вашей семье начать работу самостоятельно. Он отличается прочной конструкцией, в которой используются стандартные строительные материалы, поэтому его сборка недорога. Готовый токарный станок по дереву можно использовать для изготовления изделий ручной работы, таких как миски, ложки и многое другое.
Материалы и инструменты: сосна, тополь, болты, шайбы, гайки, шкивы, блок подшипников и двигатель.
Щелкните здесь
В этом видеоруководстве рассказывается, как построить собственный токарный станок по дереву с нуля, от сбора материалов до сборки самодельного станка.
Это очень полезный инструмент, который помогает делать круглые предметы, такие как миски, чашки и тарелки. Чтобы сделать этот незаменимый электроинструмент, вам понадобятся простые инструменты, материалы и хорошее освещение. Сначала вырежьте детали для опорной плиты и передней бабки, затем используйте рулетку, чтобы получить точные размеры, необходимые для изготовления передней бабки для вашего токарного станка по дереву.
Материалы и инструменты: деревянные доски, ремень, молоток, мотор, шурупы и болты.
Этот самодельный токарный станок по дереву идеально подходит для тех, кто хочет повеселиться дома и иметь хобби. Его можно легко установить на стол или столешницу, так что вы можете использовать его для превращения форм и рисунков в прекрасные произведения искусства, уникальные и единственные в своем роде. Это также упрощает использование, когда вам нужно просверлить отверстия во всех направлениях, не регулируя положение вашего станка.
Время сборки составляет около 45 минут, но вам понадобится достаточно места для работы в доме и на улице, а также сверлильный станок и все необходимые инструменты, такие как отвертки, сверла, широкие долота, скребки и многое другое.
Материалы и инструменты: твердая древесина, болты с резьбой, тавровые гайки, длинные толстые болты, сверлильный станок, ножовка, напильник, отвертка, винты, подшипник, измерительная лента, зажимы, настольный райдер и шайбы.
Щелкните здесь
Токарный станок по дереву можно использовать для обработки дерева. С помощью этого деревообрабатывающего инструмента вы можете изготовить множество видов изделий из дерева, таких как деревянные настольные лампы, деревянные ложки, настольные лампы и т.
д. Самый простой способ построить токарный станок по дереву — взять старый велосипед и разобрать его. Там будут металлические детали, которые можно использовать в качестве вращающихся частей токарного станка.
Материалы и инструменты: металл , старый велосипед, дрель, паяльник, рулетка, пила.
Токарная обработка дерева на токарном станке — это весело, а иногда и очень расслабляюще. Токарная обработка — один из старейших методов обработки дерева, и существует множество различных стилей, которые можно практиковать. Так что, если вы любите создавать красивые предметы для дома, магазина или сада, мы предлагаем вам начать с этого проекта деревянного токарного станка своими руками.
Ваш первый шаг — вырезать все необходимые куски дерева, затем сделать надрезы на основании и приклеить к нему перекладины купола.
Материалы и инструменты: дерево, столярный клей, шурупы, дисковая шлифовальная машина, зажимы для брусков, рабочий стол 3 в 1, кулачковый космос, С-образные зажимы с длинным вылетом, сверлильный станок, направляющая для сверления, деревянные ручки и деревянные тиски.
Вы также можете посмотреть: Самодельные деревянные кресты
Этот самодельный токарный станок по дереву позволяет легко точить деревянные предметы своими руками. Сделайте два длинных куска дерева, которые поместятся внутри каждой стороны фанеры.
Затем вкрутите эти длинные бруски в боковые стороны фанеры. Сделайте еще одно небольшое коробчатое крепление для дрели из дерева и прикрепите его к передней стороне фанерного ящика с помощью шурупов. Просверлите отверстия в верхней части дерева, окружающей дрель, чтобы ее можно было использовать в качестве держателя, а затем добавьте дополнительный кирпич сверху для дополнительной поддержки при удерживании больших предметов.
Материалы и инструменты: фанера, дерево, шурупы, дрель, шлифовальный станок и клей.
Начните с вырезания и сборки двух частей досок из тополя и сосны, которые вы будете использовать для основания станка, а также для каждой перекладины и ножки. Сделайте подставку для инструмента из других кусков тополя и прикрепите ее к длинным направляющим с помощью винтов или болтов. Затем продолжайте делать переднюю и заднюю бабки из досок сосны или твердых пород дерева. Прикрепите их к обеим сторонам корпуса двигателя с помощью нейлоновой или проволочной веревки, чтобы они не двигались во время использования.
Наконец, установите клиновой ремень между валом двигателя и шкивами, чтобы повернуть переднюю бабку.
Материалы и инструменты: доски из тополя, сосновые доски, двигатель переменного тока, блок подшипников, длинные болты, гайки, шайбы, шкивы, винты и клиновой ремень.
Щелкните здесь
Эта подробная статья предназначена для вас, если вы ищете подставку для токарного станка по дереву своими руками. Если вы ищете профессиональную, прочную и прочную подставку для своего токарного станка по дереву, не ищите дальше — вот пошаговое руководство по ее самостоятельной сборке в домашних условиях. Цель состояла в том, чтобы создать симметричный предмет мебели, похожий на тот, что был в коробках передач JET.
Материалы и инструменты: фанера , клен, стопорные ролики, винты, токарный станок JET, параллельные зажимы JET, приспособление для карманных отверстий и аккумуляторная дрель.
Щелкните здесь
Этот самодельный токарный станок по дереву — идеальный способ начать работу по токарной обработке дерева. Все необходимые детали можно приобрести в местном хозяйственном магазине. Дерево и фурнитура дешевы, с ними легко работать и собирать, и они отлично выглядят после того, как вы все сделали. Как только ваш токарный станок будет готов, вы захотите обвязать его шпагатом и попрактиковаться в токарных работах на нем. Этот проект предоставит интересный способ проявить творческий подход к дереву, которое также можно использовать в вашем доме в качестве предмета декора или даже в вашей мастерской!
Материалы и инструменты: дерево, дрель, молоток, шурупы и зажимы.
Щелкните для получения более подробной информации
Этот мини-токарный станок по дереву предназначен для начинающих, но также представляет значительную ценность для опытных пользователей.
Он изготовлен из качественных материалов и оснащен широким спектром функций, позволяющих контролировать каждый аспект процесса формовки. Этот мини-токарный станок по дереву — отличный инструмент для тех, кто хочет начать заниматься моделированием и деревообработкой. Его можно использовать для изготовления ручек, мебели и всевозможных других проектов. Легкий в сборке и прочный, этот проект получится отличным!
Материалы и инструменты: МДФ, длинные болты, винты, гайки, шайба, ремень, шкивы, дрель, наждачная бумага и рулетка.
Нажмите, чтобы узнать подробнее
Создайте свой собственный токарный станок по дереву с помощью этой простой в использовании коллекции.
Этот самодельный инструмент поможет вам создавать уникальные творения, используя силу вращающегося цилиндра, который затачивает или делает шероховатыми края дерева, металла и других материалов. Узнайте, как построить токарный станок с нуля, выбрав один из нескольких доступных вариантов конструкции. Это требует некоторой ручной работы и базовых навыков, чтобы машина работала идеально.
Материалы и инструменты: паяльник, сверлильный станок или ручная дрель, шлифовальный станок и многое другое для сборки деталей машины.
Это миниатюра для контроля длины древесины, благодаря которой мы можем работать с настоящим станком. Мини-токарный станок поможет в таких задачах, как точение, резьба, шлифование и обработка дерева.
После того, как вы закончите создавать свой собственный мини-токарный станок, вы можете использовать его для различных проектов, таких как резка или шлифование деревянных материалов, таких как пластик или металл. Вы также сможете создавать такие предметы, как игрушки, потому что эти мини-станки идеально подходят для изготовления деревянных игрушек и резьбы по дереву.
Материалы и инструменты: дерево, клей, шурупы, дрель, болт, шайбы, гайки, подшипники для скейтборда, маркер, торцовочная пила и коробка для нарезки.
Этот мини-токарный станок по дереву легко собрать и идеально подходит для начинающих деревообработчиков. Основание изготовлено из трех кусков еловой фанеры, соединенных строительным клеем, а передняя и задняя бабки изготовлены с помощью сверлильного станка. Это идеальный проект для тех, кто хочет небольшой токарный станок для своей мастерской или дома, и на его выполнение уходит всего около двух дней.
Вы будете поражены тем, как хорошо работает этот токарный станок по дереву, и это отличный проект для начинающих!
Материалы и инструменты: листа фанеры, полиуретановый строительный клей, рулетка, настольная пила и наждачная бумага.
Щелкните здесь
Токарный станок используется для изготовления свободно вращающихся изделий, таких как чаши и шпиндели. Его также можно использовать для придания декоративной отделки деталям мебели. Мощный самодельный токарный станок, реализованный в этом проекте, прост в изготовлении и хорошо справляется со своей задачей. Начните с разрезания дерева на куски с помощью торцовочной или ленточной пилы, прежде чем прикрепить стальной стержень к основанию устройства.
Плотно приклейте его к самой передней части основания, прежде чем прикреплять другие компоненты, такие как токарные инструменты и держатели наждачной бумаги. Ручка сверху не является обязательной, но при необходимости может соответствующим образом затягивать/ослаблять компоненты вокруг нее. Вы не найдете лучшего продукта, чем этот на рынке!
Материалы и инструменты: дерево, металл, паяльник, торцовочная пила, клей, электрическая шлифовальная машина и винты.
Токарный станок по дереву можно использовать для придания формы дереву и деревянным материалам. Этот проект «сделай сам» требует базовых навыков использования таких инструментов, как дрель, отвертка и пила.
Вам понадобятся материалы для сборки моторамы. Выберите размер вашего двигателя в зависимости от ваших потребностей, а затем прикрепите его к токарному станку. Следующим шагом будет сборка деталей, необходимых для шкива: металлическая труба и деревянные бруски, соединенные шурупами. Прикрепите эти части к оси, и вы готовы начать вращать свои деревянные колеса.
Материалы и инструменты : фанера, ножовка, шкивы, двигатель, шлифовальный станок, дрель, винты и стальной стержень.
В этом пошаговом руководстве показано, как собрать токарный станок из подручных материалов. Разрежьте металлический стержень на части и просверлите отверстия на обоих концах соединяемых рук.
Убедитесь, что отверстия достаточно широкие, чтобы можно было прикрепить другую сторону, но не слишком широкие, чтобы они не перекрывались полностью и не образовывали круг. Затем используйте паяльник, чтобы прорезать эти отверстия, пока у вас не получится длинное и широкое отверстие на каждом конце. Присоедините один конец стержней, чтобы сделать единую стойку, затем прикрепите к ней другую сторону, создав круглую структуру.
Материалы и инструменты: металл , паяльник, зажимы и наборы для пайки.
Этот самодельный токарный станок относительно прост, и его может выполнить человек, имеющий базовый опыт столярного дела. Сначала вы сделаете основу, а затем переднюю бабку, заднюю бабку и пазы. Вы будете использовать старый двигатель и несколько зубчатых колец, увеличивая скорость токарного станка за счет увеличения количества используемых зубчатых колец. Следуйте инструкциям, чтобы собрать эту уникальную машину и создать несколько полезных предметов, от мисок до ложек и деталей мебели.
Материалы и инструменты: дерево , старый мотор и зубчатые колеса.
Щелкните здесь
Этот проект отлично подходит для использования в небольших мастерских или для создания небольших предметов мебели, таких как миски, подсвечники и статуэтки. Просверлите отверстия в центре нижней части каждого блока и соберите их на деревянной доске. Это можно сделать, вставив несколько шурупов со всех четырех сторон каждого блока и прикрепив их к доске. После того, как этот шаг будет выполнен, проденьте металлический стержень через отверстия в третьей части, которая должна быть выше остальных и затем пройдет через обе части на обоих концах доски.
Материалы и инструменты: деревянный брусок, металлический стержень, шурупы, дрель, деревянная доска и двигатель.
Щелкните здесь
youtube.com/embed/WU2OVpaBajg?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Чтобы сделать токарный станок по дереву с нуля, соберите шкив, двигатель и направляющую. Сначала склейте вместе три куска фанеры, чтобы получился шкив перед двигателем. Просверлите большое отверстие в его центре и проденьте его через двигатель. Сделайте вокруг него канавку и поместите ремень в канавку. Затем просверлите два отверстия, расположенных рядом на четырех кусках фанеры, соедините их дюбелями через эти отверстия и сделайте большое отверстие в центре шкива, прежде чем прикреплять их к задней части двигателя.
Материалы и инструменты: шкивы, ремни, двигатель, фанера из балтийской березы, винты, дюбели, клей, болты, гайки, шайбы, торцовочная пила.
youtube.com/embed/OeGKPZjg4uU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Этот мини-токарный станок поможет вам превратить изделия из дерева в маленькие произведения искусства. Для начала вырежьте квадратный брусок из деревянной доски или любой другой породы дерева. Далее прикрепите старую деревянную сломанную кромку к краям дерева. Вместо родного дерева можно использовать дюбели, если у вас недостаточно материала в руках. Теперь обработайте края наждачной бумагой, чтобы сгладить поверхность доски. После этого прикрепите два деревянных кирпича на каждом конце с помощью дрели и плотно соедините их с помощью клея, чтобы хорошо скрепить их вместе. Дайте высохнуть перед повторным использованием.
Материалы и инструменты: деревянная доска, деревянный лом, дрель, наждачная бумага и дюбеля.
Токарный станок по дереву — очень полезная машина для тех, кто хочет обратить внимание на детали и точность.
Если у вас есть нужные инструменты, материалы и знания о том, как построить токарный станок по дереву, то сейчас самое время начать его делать. Наша статья содержит 20 чертежей токарного станка по дереву своими руками , чтобы показать вам, как построить собственный токарный станок по дереву. Эксперты DIY написали эту статью, чтобы помочь вам получить знания и вдохновение.
Но я хотел, чтобы этот приводной вал был немного толще, чтобы
имеют больше поддержки для поворота чаши, поэтому я использовал стержень из полированной стали диаметром 16 мм.
что у меня валялось.
Это означало, что мне нужны блоки подшипников большего размера. Я тоже хотел перейти на вешалку болты для их крепления. С этими изменениями мне понадобились монтажные отверстия быть дальше друг от друга. Самым простым решением было просто сделать еще одна бабка для токарного станка.
«Подвесные болты» имеют резьбу по дереву на одном конце и машинная резьба с другой. Я зажал две гайки друг против друга на конце болт и использовал гаечный ключ в дрели, чтобы вбить их.
Другой альтернативой было бы просто использовать резьбовой стержень и вкрутить его в
немного меньшего размера отверстия в древесине, а также немного клея.
Машинная резьба на подвесных болтах облегчает открытие
подшипниковые блоки для замены вала. Это просто вопрос удаления орехов.
Я использовал тот же метод формирования шкива, что и в прошлый раз, с клиновым ремнем.
первая езда на неформованном шкиве нижней ступени. пришлось сделать несколько блоков
зажим на любом конце вала, чтобы он не скользил из стороны в сторону.
Кусок фанеры, прикрепленный к передней части токарного станка, служит временный отдых инструмента.
Также важно смазывать подшипники перед длительной работой.
Я повернул больший шкив, а затем сделал в нем неглубокую канавку.
Как только у меня получилась неглубокая канавка, я вставил в нее ремень и начал крутить шкив меньшего размера. Как только это было повернуто, я вставил ремень в меньший шкив. канавку и закончил поворачивать больший шкив.
Аккуратно вырезаем основную часть на ленточной пиле.
Кусок резьбового стержня войдет в каждую из четырех прорезей. Это необходимо войти довольно точно. Поэтому я сделал направляющую для сверления, которая помещается в паз. чтобы помочь направить сверло. Я просверлил отверстия 15/64 дюйма для резьбового стержня 1/4 дюйма. (отверстия чуть меньше резьбового стержня).
Затем просверлите основное отверстие перфоратором. я не очень люблю используя лопаты, но я немного заточил этот, чтобы сделать плотнее подходит к моему стальному валу 16 мм.
Я использовал запасной кусок вала 16 мм, чтобы выровнять отверстие в основной части. с дополнительным слоем при склеивании.
Отверстие было слишком узким, поэтому мне пришлось использовать шестерню. съемник, чтобы снять его с запасного вала. Я обернул немного наждачной бумаги вокруг дюбель, чтобы отшлифовать отверстие немного больше.
Я просверлил отверстие в стальном валу и патроне, чтобы прикрепить
это с булавкой через оба.
В качестве штифта я использовал гвоздь. Обычно, когда я это делаю, дырки заканчиваются не совсем по центру, поэтому я ориентирую его так, чтобы смещение было в одинаковое направление с обеих сторон. Но на этот раз я получил дыру в вал необычно центрирован. Я расширил отверстие в деревянной части немного, чтобы булавка могла пройти через его центр.
Я заземлил точку на конце штифта (это просто обрезанный гвоздь), затем использовал кусок дерева и молоток, чтобы протолкнуть штифт через обе части. Точка на конце помогает выровнять детали по мере их прохождения.
Вручную прокрутите его на передней бабке, чтобы проверить колебание. Мне повезло, и поперечное колебание даже на краю моего патрона было менее 1 мм.
Я сделал отверстия так, чтобы стержень с резьбой 1/4 дюйма плотно входил в отверстия.
в патроне, но чтобы они не вырвались, я еще подложил деревяшки
клей в отверстия и на нити.
Клей для дерева плохо держится
к металлу, но он будет прилипать к дереву и образовывать нити,
те из резьбового стержня.
На конец резьбового стержня надеваю две гайки, зажатые друг против друга, затем использовал гайковерт в дрели, чтобы вбить их.
Я расширил отверстие в направляющем блоке до 1/4 дюйма, а затем использовал его, чтобы помочь направляйте резьбовой стержень прямо.
Затем я сделал четыре блока, похожих на мой направляющий блок, из балтийской березы. фанера (хотя я думаю, подойдет любая плотная твердая древесина с закрытыми волокнами). так же, как и).
Я был очень осторожен, чтобы сделать их очень точными.
Здесь просверливаются отверстия размером 17/64 дюйма, чтобы обеспечить небольшой зазор. с помощью стержня с резьбой 1/4″. губки моих штангенциркулей, а затем пробивал дырку шилом. Суть Бит Форстнера, естественно, следует за канавкой.
Челюсти должны иметь своего рода «ласточкин хвост» с внутренней стороны.
Я решил, что лучше всего резать на токарном станке. я сделал проставки
чтобы позволить мне сжать челюсти, пока они все еще полностью выдвинуты.
Готовы превратить ласточкины хвосты в челюсти.
Я использовал косую стамеску, чтобы вырезать их изнутри. Это не было особо безопасная эксплуатация.
На самом деле весь этот патрон какой-то пугающе небезопасный. Если резьбовой стержни ослабнут или гайки раскрутятся, часть патрона просто лети. Нахождение вне плоскости вращения патрона и/или рекомендуется использовать лицевой щиток.
Повернув эти кулачки на самом патроне, он автоматически компенсирует для любого колебания, которое может иметь основной корпус патрона, при условии, что я всегда ставлю их обратно в одни и те же слоты. Поэтому я пронумеровал челюсти и пазы, чтобы упростить задачу.
Идея этих челюстей заключается в том, что они зажимают ласточкин хвост, который поворачивается.
на дно заготовки. Но чтобы повернуть ласточкин хвост на дне
во-первых, необработанную заготовку сначала нужно смонтировать на планшайбе
с винтами.
Поэтому, прежде чем я смог опробовать этот патрон, мне нужно было сделать лицевую панель.
Я начал с того, что нарисовал два круга на куске балтийской березовой фанеры. Мне нравится рисовать дуги от краев, чтобы выяснить, насколько близко к краю я могу рисовать круг.
На этот раз я использовал свой сверлильный станок, чтобы протолкнуть вал в отверстия. Затем по вращая патрон, я мог убедиться, что диск стоит ровно и не качается значительно, прежде чем зажать их вместе.
Я просверлил ряд отверстий вокруг диска для навинчивания заготовки. Они расположены под углом, чтобы их было легче вкручивать.
Нормальная планшайба отсоединяется от токарного станка при установке заготовки.
