Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

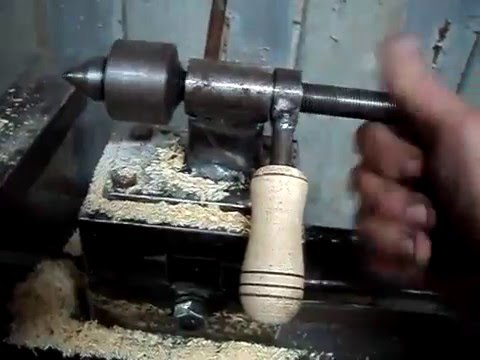

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

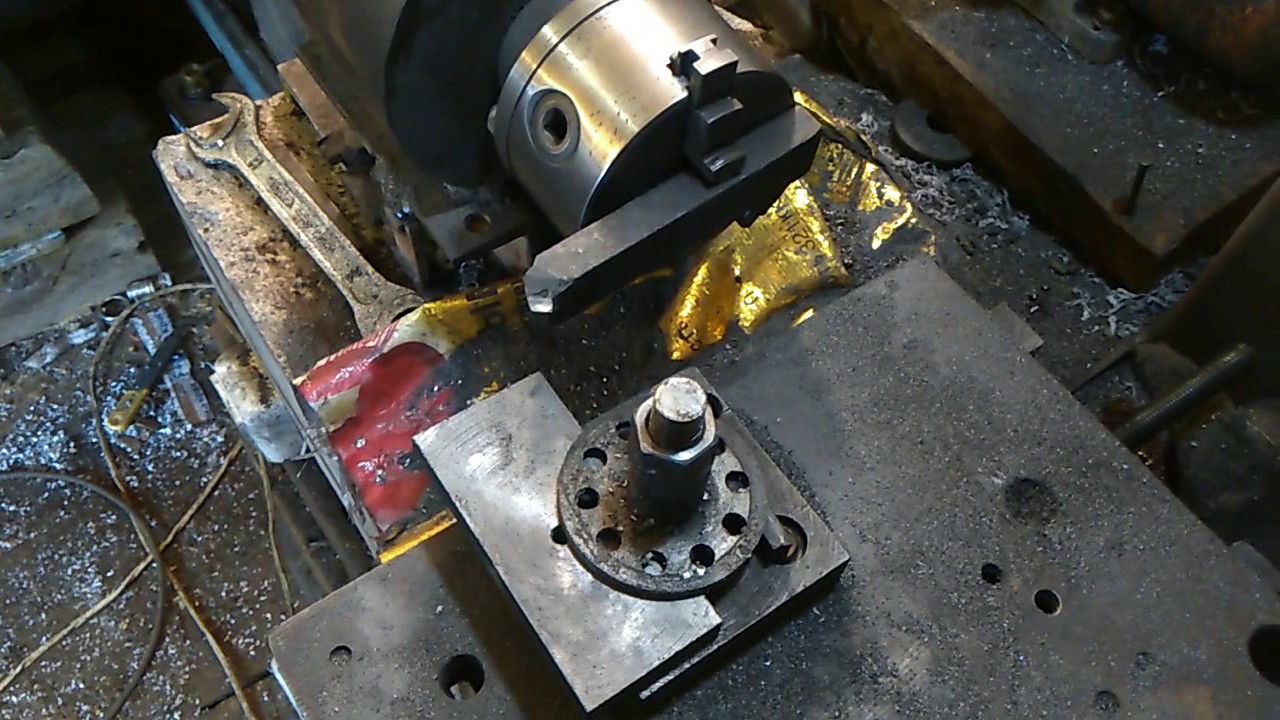

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

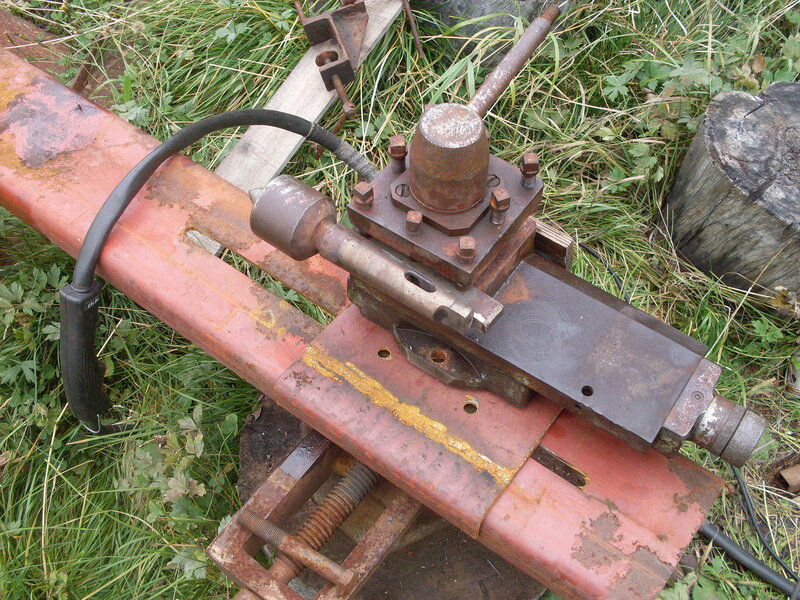

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

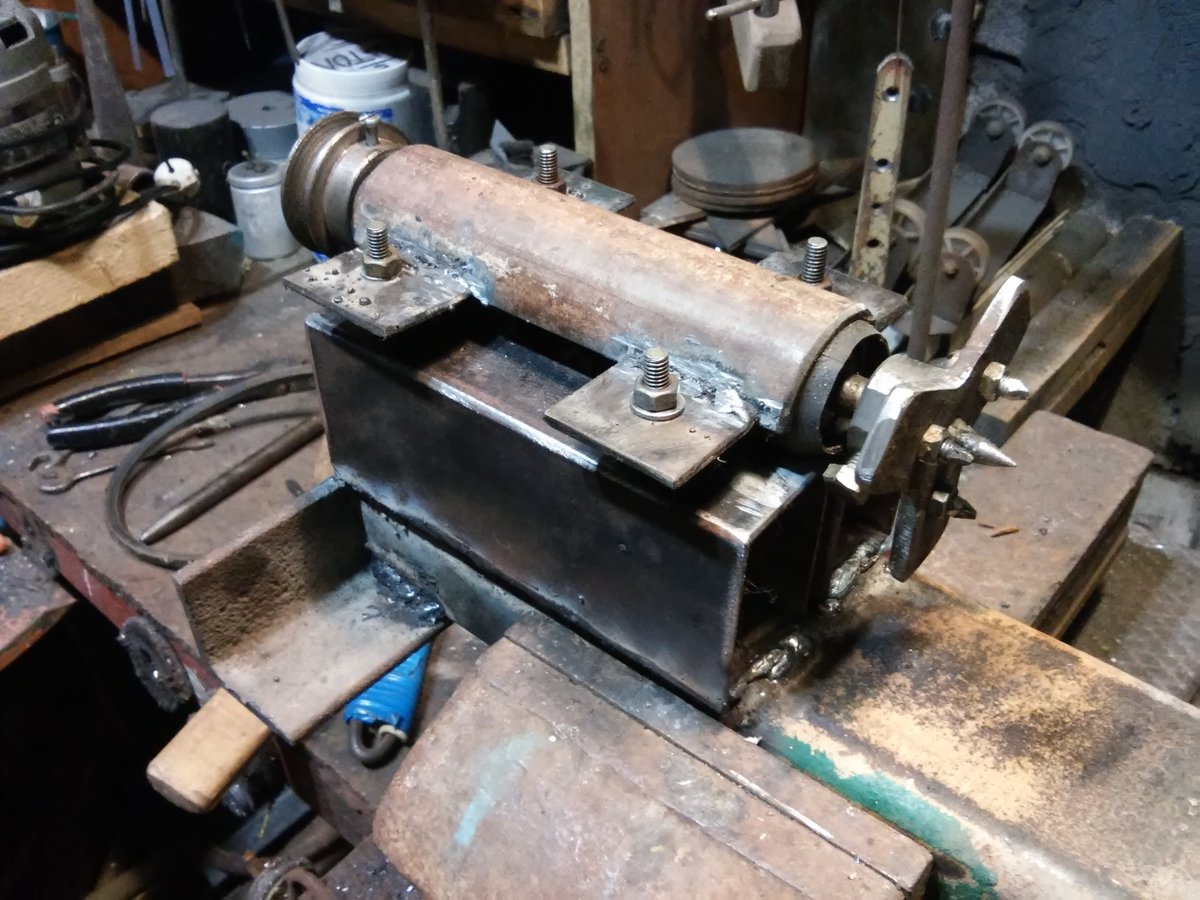

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

▶▷▶▷ как сделать заднюю бабку для токарного станка своими руками

▶▷▶▷ как сделать заднюю бабку для токарного станка своими руками
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:15-03-2019

как сделать заднюю бабку для токарного станка своими руками — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Токарный станок по дереву Задняя бабка своими руками wwwyoutubecom/watch?v=ks25U6-qeEA Cached В этом видео показано как и из чего можно сделать заднюю бабку токарного станка по дереву своими руками За с чего сделать переднюю бабку для токарного станка по металлу wwwyoutubecom/watch?v=lBSqS3BkYqI Cached с чего сделать переднюю бабку для токарного станка по металлу Ленточная пилорама своими руками Как Сделать Заднюю Бабку Для Токарного Станка Своими Руками — Image Results More Как Сделать Заднюю Бабку Для Токарного Станка Своими Руками images Токарный станок по металлу своими руками – чертежи, видео, фото met-allorg › Токарные станки Как сделать токарный станок по металлу своими руками – подробная инструкция Основные узлы самодельного токарного станка , чертежи для изготовления и видео Как сделать токарный станок по металлу своими руками: чертежи prorabguru/insrtrument/tokarnyiy-stanok-po Cached 5 Инструкция по изготовлению простого токарного станка своими руками 6 Видео: Токарный станок своими руками 61 Как выставить заднюю бабку Передняя бабка токарного станка по дереву своими руками stanokgidru › Оснастка станков Как сделать переднюю ( заднюю ) бабку и шпиндель токарного станка своими руками Как сделать токарный станок по дереву своими руками pochiniguru/tehnika/tokarnyiy-stanok-po-derevu Cached Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм Как сделать токарный станок по дереву своими руками obinstrumenteru/elektroinstrument/tokarnyj-stanok-po Cached Популярное: Ленточная пила своими руками – не так страшен чертеж, как его воплощение Станина токарного станка по дереву Токарный станок по дереву своими руками | Строительный портал strportru/instrumenty/tokarnyi-stanok-po-derevu-svoimi Cached Металлопрофиль (швеллер) для изготовления станины токарного станка по дереву руками Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об/мин Токарный станок своими руками — 89 фото постройки sdelajrukamiru/tokarnyj-stanok-svoimi-rukami Cached Устройство токарного станка Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части: Привод Изготовление токарного станка по металлу своими руками promturu › Обработка металлов Для токарного станка своими руками не нужно такое количество функций Достаточно сделать универсальную механическую установку, которая будет удобно размещаться на столе в гараже Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 2,130 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • как сделат
  • ь заднюю бабку для т
  • абку для токарного станка своими руками

  • видео
  • чертежи для изготовления и видео Как сделать токарный станок по металлу своими руками: чертежи prorabguru/insrtrument/tokarnyiy-stanok-po Cached 5 Инструкция по изготовлению простого токарного станка своими руками 6 Видео: Токарный станок своими руками 61 Как выставить заднюю бабку Передняя бабка токарного станка по дереву своими руками stanokgidru › Оснастка станков Как сделать переднюю ( заднюю ) бабку и шпиндель токарного станка своими руками Как сделать токарный станок по дереву своими руками pochiniguru/tehnika/tokarnyiy-stanok-po-derevu Cached Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм Как сделать токарный станок по дереву своими руками obinstrumenteru/elektroinstrument/tokarnyj-stanok-po Cached Популярное: Ленточная пила своими руками – не так страшен чертеж
  • которая будет удобно размещаться на столе в гараже Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster

как сделать заднюю бабку для токарного станка своими руками — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 74 500 (0,55 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Все результаты Задняя бабка своими руками — YouTube ▶ 3:55 8 янв 2017 г — Добавлено пользователем GOOD_WOOD Задняя бабка своими руками Как сделать фланец на точило без токарного станка Точило своими руками — Duration: 10:51 Задняя бабка, самодельная — YouTube ▶ 16:09 29 окт 2017 г — Добавлено пользователем papa Slava Самодельная задняя бабка на токарный станок по металлу Обзор, конструктив, технические решения Картинки по запросу как сделать заднюю бабку для токарного станка своими руками Другие картинки по запросу «как сделать заднюю бабку для токарного станка своими руками» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Самодельная задняя бабка токарного станка по дереву — YouTube ▶ 6:49 19 мар 2018 г — Добавлено пользователем Andrei Александрович Устройство задней бабки токарного станка по дереву без помощи токаря Задняя бабка для токарного станка из домкрата — YouTube ▶ 20:34 26 авг 2018 г — Добавлено пользователем РУЧНАЯ СБОРКА Полное описание, разборка и сборка задней бабки сделанной из домкрата которые каждый может сделать СВОИМИ РУКАМИ ! Задняя бабка для токарного станка по дереву своими руками 2019 г- Задняя бабка для токарного станка по дереву своими руками Устройство задней бабки токарного станка по дереву — YouTube Али, Столярные Работы, Как сделать приспособление для заточки сверл своими руками Задняя бабка для токарного станка по дереву своими руками Как сделать приспособление для заточки сверл своими руками — Изготовление ножа — Как сделать нож — Каталог статей — Как сделать своими руками Токарный станок по дереву Задняя бабка своими руками !!! Похожие ▶ 12:55 31 окт 2016 г — Добавлено пользователем Svarkarezkapayka В этом видео показано как и из чего можно сделать заднюю бабку токарного станка по дереву своими руками За основу пиноли задней Как сделать заднюю бабку для токарного станка по дереву › › Деревообрабатывающие станки Сохраненная копия Как сделать заднюю бабку для токарного станка по дереву? Подшипник я не помню где стоит, но выглядит как на фото , продается в любом магазине Задняя бабка для токарного станка по дереву своими руками gra-dusru/babkahtml Сохраненная копия Похожие Задняя бабка для токарного станка по дереву своими руками При необходимости в получившейся втулке можно сделать продольный пропил Бабка на токарный станок своими руками Токарный станок по Сохраненная копия Токарный станок по дереву своими руками Для изготовления простой задней бабки понадобится: 1 Конус задней бабки сделан также из болта желание сделать для своих нужд токарный станок по металлу своими руками Самодельный токарный станок по дереву своими руками: чертежи stanokgidru › Станки по дереву Сохраненная копия Похожие Рейтинг: 3,7 — ‎3 голоса Конструкция самодельного токарного станка по дереву предельно проста Выполняется с помощью крепежа на ведущем шпинделе и пиноли задней бабки трудоемкости изготовления можно сделать станину своими руками , Задняя бабка своими руками — Ruslaronline ▶ 3:55 22 окт 2018 г — Добавлено пользователем GOOD_WOOD Смотреть видео Задняя бабка своими руками на ruslaronline бесплатно 19, 630 Как сделать токарный станок по дереву Токарный станок по металлу своими руками: чертежи и этапы сборки promturu/obrabotka-metallov/izgotovlenie-tokarnogo-stanka Сохраненная копия Похожие Достаточно сделать универсальную механическую установку, которая будет удобно Передняя и задняя бабка токарного станка своими руками Самодельный токарный станок по металлу своими руками remooru/instrumentyi/samodelnyj-tokarnyj-stanok-po-metallu-svoimi-rukami Сохраненная копия Рейтинг: 5 — ‎2 голоса 3 июн 2018 г — задняя бабка – изготавливается из стальной пластины и Суппорт токарного станка своими руками : чертежи, как сделать из Токарный станок по металлу своими руками – чертежи, видео, фото met-allorg › Оборудование для обработки металла › Токарные станки Сохраненная копия Похожие Рейтинг: 4,8 — ‎6 голосов Как сделать токарный станок по металлу своими руками – подробная инструкция Задняя бабка , в отличие от передней, может перемещаться Простейший настольный токарный станок по дереву своими руками stankiexpertru/stanki/tokarnye/tokarnyj-stanok-po-derevu-svoimi-rukamihtml Сохраненная копия Рейтинг: 5 — ‎3 голоса В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева станина;; передняя бабка;; задняя бабка ;; суппорт Как сделать токарный станок по металлу своими руками: чертежи Сохраненная копия Рейтинг: 4,6 — ‎22 голоса Перейти к разделу Как выставить заднюю бабку — Конечно, предлагаемая схема самодельного токарного станка по мощности и точности обработки Токарный станок своими руками — 89 фото постройки sdelajrukamiru/tokarnyj-stanok-svoimi-rukami/ Сохраненная копия Перейти к разделу Как сделать токарный станок из дрели? — Мотоблок своими руками : пошаговое должны быть упёрты в заднюю бабку ; Задняя бабка токарного станка Устройство и ремонт задней бабки Устройство задней бабки токарно-винторезного станка Рассмотрим конструкцию задней бабки токарного станка Корпус задней Купить каталог, справочник, базу данных: Прайс-лист информационных изданий Пекелис Г Как сделать токарный станок по дереву своими руками: подготовка › Станки и оборудование › Для работы с металлом Сохраненная копия Рейтинг: 4,8 — ‎43 голоса Описание процесса изготовления токарного станка по дереву своими руками Начнем создавать станину, заднюю бабку и подручник Задняя бабка Токарный станок по дереву: устройство, конструктивные узлы vopros-remontru/elektrika/tokarnyj-stanok-po-derevu/ Сохраненная копия Велик оказывается соблазн сделать токарный станок универсальный вроде Однако токарный станок по дереву своими руками вполне возможно, и так, Если задняя бабка закреплена жестко, заготовка в процессе обработки Токарный станок по металлу своими руками: чертеж, как сделать Сохраненная копия клинообразного ремня;; двухступенчатого шкива;; шпинделя;; шарикового подшипника Устройство задней бабки Задняя бабка в токарном станке Самодельный токарный станок по дереву своими руками ukrlotcom/samodelnyy_tokarnyy_stanok_svoimi_rukamihtml Сохраненная копия Похожие Самодельный токарный станок своими руками Самодельный токарный станок пытаются сделать многие мужчины частей: рамы, передней и задней бабки , ведущего и ведомого центров, электропривода, упора для резца Самодельный станок по металлу своими руками — HouseChiefru › Главная › Статьи › Инструмент Сохраненная копия Рейтинг: 5 — ‎1 голос Можно купить переднюю бабку токарного станка или сделать её самостоятельно Задняя бабка токарного станка по металлу является подвижной и Как сделать токарный станок по дереву своими руками Видео Сохраненная копия Самодельный токарный станок по дереву сделанный своими руками из Заднюю бабку сделал следующим образом: направляющие и корпус задней Токарный станок по дереву своими руками — Главный механик themechanicru › Инструмент Сохраненная копия 24 июн 2018 г — Можно сделать самому, как показано на фото токарного станка по дереву, где Сделать заднюю бабку вполне по силам самому Токарный станок по дереву своими руками: размеры, фото sam-stroitelcom/tokarnyj-stanok-po-derevu-svoimi-rukamihtml Сохраненная копия Рейтинг: 4,8 — ‎4 голоса 13 дек 2017 г — Самодельный токарный станок по дереву своими руками , сделанный дёшево, но небольшой токарный станок по дереву можно сделать из Заднюю бабку сделал следующим образом: направляющие и корпус Токарный станок по дереву своими руками чертежи Сохраненная копия 7 июл 2018 г — Самодельный токарный станок своими руками Самодельный токарный станок пытаются сделать многие мужчины Ведь для гармоничного заготовке Задняя бабка свободно перемещается вдоль рамы Самодельный токарный станок по металлу своими руками › Инструмент › Станки Сохраненная копия Рейтинг: 3 — ‎3 голоса Перейти к разделу Как сделать своими руками из дрели токарный станок — С помощью последних фото в с передней и задней бабкой Самодельный токарный станок по дереву — Самоделки своими bce-legkoru/samodelnyj-tokarnyj-stanok-po-derevu/ Сохраненная копия Похожие Начал с токарных работ,выточил переднюю бабку на двух 204 подшипниках из квадротрубы и усилена косынками, задняя бабка сделана также-только Токарный станок по дереву своими руками Сделать токарный станок по Мой самодельный токарный станок Сбылась мечта — ЯПлакалъ Сохраненная копия 23 мар 2017 г — 26 сообщений — ‎13 авторов Хочу показать вам своё творение ,мой небольшой токарный Прошу прошения за качество фото ,фотографировал на свой Сбоку решил сделать полочки для всякого барахла ,в виде а задняя бабка будет? Токарный станок по дереву своими руками — У Самоделкина › Приспособления › Станки Сохраненная копия 29 мар 2015 г — Чтобы сделать токарный станок своими руками нам понадобится: вперед и назад на пазах, это будет наша задняя бабка станка Токарный станок по дереву своими руками, резцы, видео › Техника и инструменты Сохраненная копия Рейтинг: 5 — ‎2 голоса 21 февр 2018 г — Как изготовить токарный станок по дереву своими руками , виды станков дереву настолько просто, что сделать его своими руками сможет любой, патрон, с другого токарный патрон по дереву на задней бабке Как сделать токарный станок по дереву своими руками – инструкция wwwinterskolru/wiki/Wiki_57html Сохраненная копия Во-первых, чтобы изготовить станок по дереву своими руками вам и будут прикрепляться остальные детали, такие как передняя и задняя бабки , Токарный станок по дереву своими руками: фото, чертежи — Rmntru Сохраненная копия Перейти к разделу Задняя бабка — Изготовить заднюю бабку не в пример проще Как сделать столярную струбцину своими руками · Настольный сверлильный станок своими Отрезной станок из болгарки своими руками Как сделать токарный станок по дереву своими руками — Pochiniguru Сохраненная копия Рейтинг: 4 — ‎1 голос Станина из швеллера, шпиндельная бабка своими руками Схема , как сделать мини- станок по дереву за 30 минут шпиндельная бабка — для крепления планшайбы или токарного патрона;; задняя фиксирующая бабка — для Как сделать токарный станок по дереву своими руками obinstrumenteru/elektroinstrument/tokarnyj-stanok-po-derevu-svoimi-rukamihtml Сохраненная копия Перейти к разделу Задняя бабка станка — Важно! Центры передней и задней бабки , а также В идеале, самодельный токарный станок по дереву Самодельный токарный станок по дереву из электродрели Как wwwidea-masterru/Tokarnyi_stanok_na_baze_elektrodrelihtml Сохраненная копия Похожие Как сделать токарный станок своими руками Рис 1 Токарный станок на базе дрели: а — общий вид; б — задняя бабка ; 1 — дрель; 2 — ведущий центр; Tokarnyi stanok Как самому сделать токарный станок по дереву crovlya-krishablogspotcom/p/tokarnhtml Сохраненная копия Похожие Вдоль рамы свободно перемещается задняя бабка Находясь дома, у вас получится сделать своими руками токарный станок лучкового вида Токарный по дереву » Самоделки Своими Руками – Сделай Сам › Станки и инструменты Сохраненная копия Небольшой токарный станок для обработки древесины действительно узлы известны—это станина с направляющими, передняя и задняя бабки Токарный станок по дереву своими руками — Стройпортал Mainavi › Инструменты Сохраненная копия Рейтинг: 5 — ‎1 голос 6 апр 2018 г — Для задней и передней бабки на основании делаются посадочные Чтобы сделать токарный станок по дереву своими руками вам Самодельный токарный станок по дереву: видео-инструкция по › › Механизированные приспособления Сохраненная копия Изготовление станины, передней и задней бабки , суппорта Прежде чем узнать, как самому сделать станок токарный по дереву, необходимо Самодельные токарные станки по дереву своими руками обычно используют Токарный станок по металлу своими руками: простая и недорогая pfk-gammaru › Дача Сохраненная копия 21 мая 2018 г — Токарный станок по металлу своими руками : простая и Заднюю бабку также можно сделать из профильных труб и толстого Как сделать самодельный токарный станок из дрели для дома Сохраненная копия Перейти к разделу Задняя бабка с регулируемым центром — Центр задней бабки токарного станка Центр и втулку своими руками домашнему Токарный станок своими руками – особенности изготовления tutmetru/tokarnyj-stanok-metallu-svoimi-rukami-videohtml Сохраненная копия Похожие Рейтинг: 2 — ‎8 голосов Статья и видео о том, как сделать токарный станок своими руками с детальным описанием Вдоль этой основы агрегата передвигается задняя бабка Задняя Бабка Токарного Станка По Дереву Своими Руками Сохраненная копия задняя бабка токарного станка по дереву своими руками Устройство задней бабки токарного станка по деревуАнатолий Федорович 4 года назад Результаты поиска по «задняя бабка» — Руконт Сохраненная копия Список произведений по запросу » задняя бабка » «ЮТ» для умелых рук») рассказывало, как самому сделать токарный станок (рис знатоком техники, но и разносторонним умельцем, способным изготовить своими руками все Токарный станок своими руками: изделия для обработки дерева и › Ремонтные работы Сохраненная копия Перейти к разделу Способ второй — собрать станок с передней и задней бабкой — Делаем заднюю бабку Если этого не сделать , дерево Токарный станок по металлу своими руками sdelaj-samcom/tokarnyj-stanok-po-metallu-svoimi-rukami-nedorogoj-variant/ Сохраненная копия Похожие Сделав токарный станок по металлу своими руками по приведенным выше своими руками , со временем возникает желание сделать для своих нужд В соответствии с длиной будущей детали, устанавливают заднюю бабку Вместе с как сделать заднюю бабку для токарного станка своими руками часто ищут как сделать заднюю бабку для токарного станка по металлу пиноль задней бабки своими руками задняя бабка из домкрата самодельная задняя бабка тв-16 продам заднюю бабку тв-4 задняя бабка токарного станка 16к20 задняя бабка в разрезе конус для токарного станка по дереву Навигация по страницам 1 2 3 4 5 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

как сделать заднюю бабку для токарного станка своими руками

Самодельный токарный станок по металлу — Дом, дача, огород.

Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками — Каталог статей

Рис. 1. Общий вид самодельного токарного станка по металлу.

Многие узлы и детали этого самодельного станка для обработки металлических деталей аналогичны тем, что были использованы в токарном станке по дереву. Поэтому по ходу описания будут ссылки к предыдущей публикации.

Рис. 2. Самодельный токарный станок по металлу.

Два коротких 7 и два длинных швеллера 1 соединены между собой так, что образуют жесткую прямоугольную раму или, как ее еще называют, станину станка. На левом конце рамы укреплена неподвижная передняя бабка 9, а на правом конце опора 12. И передняя бабка, и опора имеют втулки, в которые вставлена ходовая труба 2. Она названа так потому, что по ней перемещаются задняя бабка 3 и суппорт 5.

Шпиндель передней бабки такой же, как и у токарного станка по дереву. Для закрепления деталей на нем устанавливаются поводковый патрон или планшайба 14. Приводится во вращение он от электрического двигателя 8 с помощью клиноременной передачи.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Мощность двигателя 500 Вт или немного больше с частотой вращения вала до 3000 мин-1.

Рис. 3. Детали самодельного токарного станка по металлу.

При обработке древесины токарь держит резец руками. При точении же металла поступать так нельзя — усилия, возникающие при снятии металлической стружки столь велики, что удержать резец не хватит силы. Поэтому его крепят в резцедержателе, который должен перемещаться как вдоль обрабатываемой детали от одной бабки к другой (обычно от задней к передней), так и поперек. Резцедержатель устанавливается на суппорте и перемещается поперек него по направляющим типа «ласточкин хвост», а суппорт движется вдоль станка вращением ходового винта 13, закрепленного в подшипниках на передней бабке 9 и опоре 12. На правом конце винта предусмотрен небольшой маховичок 5. Вращая его рукой, и перемещают суппорт в нужном направлении. А чтобы выдержать точность, за маховичком установлено кольцо с делениями. Шаг резьбы равен 2 мм, а при повороте ходового винта на одно деление суппорт переместится на 0,05 мм.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Отсчитывать перемещение резца на большие расстояния будет удобнее, если около каждой четвертой риски (а их всего 40) нанести цифры 0,2, 0,4 мм и т. д. Чтобы не запоминать, с какой цифры началась обработка, кольцо сделано поворотным. В начале обработки ноль на риске кольца устанавливается против риски на опоре ходового винта. После этого кольцо закрепляют специальным винтом.

Рис. 4. Детали самодельного токарного станка по металлу.

Кроме резцедержателя, на суппорте установлен лампа 10 в защитном колпаке-отражателе и сетчатый экран 11, защищающий токаря от стружки.

При точении длинных деталей трудно получить одинаковый диаметр по всей длине — от усилия резца дёталь прогибается. В этом случае рекомендуется использовать люнет 16, опорные кулачки которого подпирают обрабатываемую деталь. Люнет передвигается по опорной трубе вдоль детали и закрепляется в нужном положении, как и задняя бабка.

Для сбора стружки под рамой станка устанавливается поддон 4.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками





Рис. 5. Детали самодельного токарного станка по металлу.



Корпуса передней и задней бабок станка немного длиннее аналогичных корпусов токарного станка по дереву. Поэтому для прочности рекомендуется соединять детали корпуса между собой с помощью сварки. Чтобы избежать перекосов от внутренних напряжений в сварных швах, лучше сварить из двух швеллеров длинную колонну. Только потом от нее отрезаются заготовки нужной длины. На этих заготовках проводится разметка центров будущих отверстий. Особенно тщательно следует разметить отверстия под шпиндель, пиноль и втулки.



Шпиндель, детали его крепления и шкивы у станков одинаковые, поэтому делать новые необязательно, если вы построили токарный станок по дереву. Подойдет по своим характеристикам и электрический двигатель.



Возможности станка можно существенно увеличить, если в дополнение к уже имеющемуся сделать еще один шпиндель для крепления стандартного трехкулачкового патрона.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками





Рис. 6. Суппорт самодельного токарного станка по металлу.



В пиноли задней бабки целесообразно предусмотреть конические отверстия (так называемый конус Морзе). Они бывают разного размера. Для самодельного токарного станка подойдет отверстие под конус № 1. Его размеры приведены на рисунке 4. В него удобнее устанавливать различные приспособления и инструменты, имеющие конический хвостик. Конус Морзе проще всего изготовить специальной разверткой.



Чтобы легче было извлекать инструмент, винт, перемещающий пиноль, необходимо удлинить, для чего на его конце необходимо проточить цилиндрический хвостовик диаметром 7 мм.



Задняя бабка фиксируется на раме специальной рукояткой. При повороте винт прижимает ее с помощью вкладыша к ходовой трубе. Такое же устройство используется для фиксирования пиноли и люнета. Все перечисленные узлы состоят из одинаковых деталей, и изготовить их не составит труда. Постарайтесь добиться, чтобы поверхность деталей была гладкая, с минимальными зазорами между собой.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками





Рис. 7. Измерения с помощью часового индикатора.



Корпуса обеих бабок, суппорта и опоры проще всего изготовить из швеллеров № 12 и 14 с плоскими полками. Для ходовой трубы подойдет стальная труба с наружным диаметром 70 мм и толщиной стенки 5 мм. Ходовые винты необходимо выточить из качественной стали. Подшипники для них изготавливаются из бронзы. Маховички могут быть сделаны из любого алюминиевого сплава. На прочие детали идет конструкционная сталь, например сталь Ст. 45. Отрезая заготовки, не забудьте оставить припуски на обработку и подгонку деталей.



Вы можете встретить затруднения при изготовлении суппорта, имеющего направляющие типа «ласточкин хвост». Но работу можно упростить, разделив сложную деталь на два отдельных, более простых элемента. Между собой они собираются на винтах М8 или М10 с потайной головкой.



Ходовые винты нарезаются плашкой. Если есть возможность использовать токарный винторезный станок, то лучше конечно, воспользоваться им и нарезать трапецеидальную резьбу.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Такие винты и работают лучше, и меньше изнашиваются. Напоминаем, что на всех ходовых винтах резьба должна быть левой, чтобы при вращении маховичков резец перемещался в том же направлении, что и у заводских станков.



В конструкции станка есть детали, изготовленные из крупных заготовок. К ним относятся резцедержатель, узлы его перемещения, патрон и многие другие. Но можно поступить проще, сделав их составными.





Рис. 8. Детали к самодельному токарному станку по металлу.



Точность станка зависит не только от точности изготовления отдельных деталей, но и от точности сборки. Эту операцию следует проводить в следующей последовательности. Вначале в переднюю бабку установите узел шпинделя. Затем саму бабку закрепите на ходовой трубе болтом Ml0, для чего посередине опорной втулки просверлите отверстие и нарежьте резьбу. Оси шпинделя и ходовой трубы должны быть строго параллельны. Достигается это тщательной обработкой места крепления фланца опорной втулки и установкой прокладок.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Параллельность измеряется с помощью часового индикатора, как показано на рисунке 7. Добившись необходимой точности, приступайте к сборке рамы станка. Она, как помните, состоит из двух коротких 7 и двух длинных швеллеров 1. Установите на раме переднюю бабку 9 и спору 12. Поставьте на место ходовую трубу 2. Прежде всего добейтесь параллельности направляющих поверхностей длинных швеллеров и ходовой трубы по всей рабочей длине. Когда требуемая точность будет достигнута, в коротких швеллерах рамы просверлите по четыре отверстия под болты. Ответные им отверстия в корпусах передней бабки 9 и опоры 12 сверлятся с припуском в минус 0,1—0,2 мм для последующей обработки их разверткой. Заметим, что сверлить отверстия в корпусах все сразу не нужно. Сначала воспользуйтесь одним отверстием в швеллере как кондуктором для сверла и просверлите соответствующее отверстие в корпусе. Затем оба отверстия совместно расточите разверткой. Точность взаимного расположения узлов еще раз проверьте и, если никаких отклонений нет, вставьте болт и наверните на него гайку.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками После этого еще раз убедитесь в точности положения узлов и только тогда приступайте к сверлению следующего отверстия. Если случайно будет допущена ошибка, то не отчаивайтесь — ее можно исправить, просверлив отверстие в другом месте, или рассверлите его под болт большего размера. Закончив работу, не забудьте установить под гайки упругие стальные шайбы.





Рис. 9. Детали к самодельному токарному станку по металлу.



Далее приступайте к установке задней бабки. Проследите, чтобы не произошло смещения осей шпинделя и пиноли задней бабки, иначе при точении вместо цилиндрической будет получаться коническая поверхность. Добейтесь, чтобы оси шпинделя и пиноли лежали на одной прямой, которая, в свою очередь, должна быть параллельна поверхности ходовой трубы. Установите опорную планку, предохраняющую бабку от проворачивания. Грубая регулировка должна производиться передвижением планки, точная — подбором толщины стальных прокладок. При совмещении центр шпинделя должен совпасть с центром пиноли.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Правильно отрегулированная бабка должна легко — от руки — перемещаться по ходовой трубе. Качество сборки проверьте часовым индикатором.



При сборке суппорта не требуется высокая точность. Прежде всего установите и отрегулируйте ходовые втулки так, чтобы горизонтальная поверхность корпуса при перемещении была параллельна оси ходовой трубы. Затем установите и отрегулируйте положение опорных планок. Если станок будет эксплуатироваться интенсивно, то для облегчения ремонта и регулирования сделайте планки разъемными — по типу тех, что установлены на задней бабке.



Далее приступайте к установке ходовой гайки и ходового винта. Для выполнения этой операции нужно осторожно снять передний длинный швеллер, чтобы не сбить настройку станины. Наверните гайку на винт и предварительно закрепите его на суппорте. Затем установите подшипники винта на передней опоре. Регулируя взаимное положение гайки, винта и подшипников, добейтесь легкости хода суппорта по всей длине. Последняя операция — установка механизма перемещения резцедержателя.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Особой сложностью эта операция не отличается. Нужно только добиться, чтобы резцедержатель перемещался строго перпендикулярно оси ходовой трубы. Закончив работу, установите передний длинный швеллер на свое место.



Станок готов. Теперь следует его покрасить. Красить нужно осторожно, чтобы краска не попала на те детали станка, по которым скользят бабка и суппорт. Будет лучше, если перед покраской вы покроете их толстым слоем консистентной смазки.



Перед работой станок обязательно нужно закрепить на прочном массивном столе или верстаке. Нельзя начинать работу, не убедившись, что деталь в патроне зажата крепко. Для точения следует применять правильно и остро заточенные резцы. Не пытайтесь останавливать станок руками или какими-либо предметами. Нужно дождаться, пока шпиндель остановится сам. Перед работой наденьте на глаза очки и плотно застегните манжеты на рукавах. Работать в незастегнутой рубашке, в галстуке, с непокрытой головой недопустимо. Перед тем, как включить станок, проверьте, смазан ли он.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Шпиндель смазывается жидкой смазкой, а пиноль и направляющие — консистентной. Окончив работу, уберите стружку и протрите ветошью все неокрашенные детали станка.



Приложение к «ЮТ» № 4 1986 г.



Самодельный токарный станок по дереву — Дом, дача, огород. — Каталог статей




Рис.1. Общий вид самодельного токарного станка по дереву.



С его помощью можно выточить много нужных деталей круглого сечения: колеса, оси, валы, рукоятки для инструментов. Начав с простых изделий, постепенно можно дойти до изящной точеной мебели, деталей парусных яхт и пр.





Рис. 2. Самодельный токарный станок по дереву.



Принцип работы на токарном станке прост: заготовке, зажатой в горизонтальном положении, сообщается вращательное движение и подвижным резцом снимается лишний материал. Но чтобы осуществить этот простой принцип, требуется механизм, состоящий из множества точно пригнанных деталей.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками И все же собрать такой станок своими руками вполне возможно. Задача упрощается, если есть возможность изготовить часть необходимых для него деталей на другом токарном станке. А если такой возможности нет то можно обойтись только слесарными работами, подобрав некоторые готовые стандартные детали.



Сначала познакомьтесь с общим видом станка. Он показан на рисунках 1 и 2. На жестком основании 1, которое называется станиной, укреплены передняя бабка 5 и задняя бабка 2. Передняя бабка — неподвижная. Ее основной узел — вал- шпиндель 8. Он вращается в бронзовых подшипниках внутри неподвижно закрепленного корпуса 7. На шпинделе устанавливается приспособление для крепления обрабатываемой детали. В данном случае это вилка 9. Для зажима детали используются, в зависимости от ее размера и формы, также планшайба, патрон и другие приспособления. Шпиндель вращается от электрического двигателя 10 через приводной шкив 6.



Задняя бабка станка может передвигаться вдоль станины и закрепляется в нужном положении.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками На одном уровне со шпинделем передней бабки в задней бабке установлен так называемый центр 11. Это валик с заостренным концом. Задняя бабка используется при обработке длинных деталей — тогда заготовка зажимается между вилкой шпинделя и центром задней бабки. Чтобы упростить и облегчить эту операцию, валик-центр делается подвижным. Приблизительно установив заднюю бабку, подают центр немного вперед или назад, вращая маховичок 12, и зажимают деталь с нужной точностью. Поступательное движение центра осуществляется с помощью механизма, называемого пинолью (см. рис. 4).



Чтобы длинная деталь небольшого диаметра не изгибалась под нажимом резца, ее опирают на люнет 3, который по мере необходимости передвигаете» вдоль станины. В люнет вставляется смазанная машинным маслом втулка из твердой древесины. Диаметр отверстия втулки должен соответствовать предварительно обработанной шейке детали.



В этой конструкции станка лишний материал снимается с вращающейся заготовки специальными резцами различной формы, которые токарь держит руками.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Поэтому для удобства на нашем станке имеется подручник 4, на него опирается резец. Когда точат длинные детали, подручник передвигают вдоль станины и закрепляют против обрабатываемого участка. Высота подручника регулируется, чтобы удобно было работать резцами разной толщины.



Для изготовления станка вам понадобится электрический двигатель мощностью 500 Вт или немного больше, с частотой вращения до 3000 мин-1. При работе на станке требуется различная частота вращения шпинделя — она зависит от диаметра обрабатываемой детали и твердости древесины. Мягкая древесина допускает обработку при больших оборотах, твердая — при меньших. Если частота вращения выбрана неправильно, получить чистую поверхность очень трудно. Число оборотов можно определить по приведенному графику (рис. 11). Привод станка позволяет изменять частоту вращения шпинделя с помощью ременной передачи через многоступенчатые шкивы.





Рис.3. Станина самодельного токарного станка по дереву.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками



Станина собирается из двух швеллеров шириной 140 мм (№ 14) с прямыми полками. Верхние полки опилены, как показано на рисунке 1, и образуют паз, по которому будут двигаться задняя бабка, подручник и люнет. Верхняя плоскость станины должна быть прямой и гладкой — от этого зависит легкость перемещения задней бабки, точность сборки и работы станка. Если выберете сварку, не забудьте, что от высокой температуры детали могут покоробиться. Поэтому сваривать станину нужно в сборе, зажав в подходящем приспособлении. При сборке на болтах поставьте пружинные разрезные шайбы (шайбы Гровера), чтобы гайки не отворачивались от вибрации.





Рис. 4. Задняя бабка самодельного токарного станка по дереву.



Корпус передней бабки составляется из двух отрезков швеллера № 14 и Двух — № 12 (см. рис. 5). Его тоже можно собрать на сварке или на болтах. При сварке два вертикальных швеллера, в которых уже выполнены отверстия под шпиндель, свариваются сплошным швом.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Основание должно быть строго перпендикулярно передней поверхности, допустимое отклонение — не больше 0,1 мм на длине 125 мм.

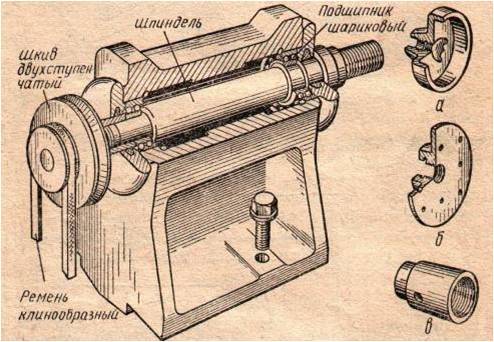

Рис. 5. Передняя бабка самодельного токарного станка по дереву.



Шпиндель, как мы уже говорили, вращается в двух бронзовых подшипниках, установленных в корпусе шпинделя (рис. 9). Для смазки подшипников предусмотрены гибкие полиэтиленовые трубочки, показанные на рисунке. Они надеты на ниппели — отрезки металлических трубок.





Рис. 6. Люнет.



Наружный диаметр бронзовых подшипников нужно выдержать с такой точностью, чтобы они плотно входили в посадочные места корпуса шпинделя. Если подшипники будут проворачиваться, их необходимо закрепить винтами М6×10 мм. Отверстия для винтов сверлятся после сборки. Осевая линия отверстия должна проходить по стыку между бронзой и сталью. Засверлив отверстие сверлом 0 4,8 мм, нарежьте резьбу Мб. Закрепленные подшипники обрабатывают совместно разверткой для чистовой обработки отверстий.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Поэтому при вытачивании подшипников оставьте во внутреннем отверстии припуск около 0,3 мм.





Рис. 7. Подручник.



В корпусе шпинделя при сборке необходимо выдержать осевой зазор 0,25 мм. Если зазор будет меньше, шпиндель не сможет свободно вращаться в подшипниках, а если больше — осевое смещение скажется на качестве токарных работ. При не достаточно точном зазоре с детали торца корпуса снимают лишний металл, а при большом ставят под кольцо корпуса шпинделя прокладку из меди или латуни.





Рис. 8.



При установке узла шпинделя затягивают фиксирующую гайку и, чтобы она не проворачивалась при работе, отгибают лепесток контровочной шайбы.
Для закрепления узла шпинделя в корпусе передней бабки его фланец стягивают точными болтами, которые входят в отверстие без зазора. Закрепленные такими болтами детали при дальнейшей работе уже не сместятся. Под гайки необходимо подложить шайбы Гровера.





Рис.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками 9.



Задняя часть узла шпинделя опирается на опорное кольцо, которое тоже крепится к корпусу передней бабки точными болтами. Если окажется, что корпус изготовлен не совсем точно (например, не параллельны передняя и задняя стенки или не соответствуют чертежу линейные размеры), ошибку можно исправить, опилив соответствующим образом опорное кольцо или подложив под него металлические прокладки.



После сборки шпинделя на его хвостовике укрепляется шкив для клинового ремня. Подходит приводной ремень № 0 или № 1 от стиральных машин или автомобильный. Диаметры шкивов выбираются так, чтобы можно было получить три разных частоты вращения шпинделя около 3000, 1500 и 750 мин-1. Чтобы шкивы при работе не сдвигались с места, они обязательно крепятся на валу винтом. Шпонки здесь будет не достаточно.





Рис. 10. Пиноль.



Задняя бабка собирается так же, как и передняя (рис. 4). Поскольку она должна легко перемещаться по станине, ее нижнюю поверхность хорошо отшлифуйте шкуркой.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Устройство пиноли ясно из рисунка 10. Важно, чтобы оси шпинделя и центра задней бабки совпадали и находились на высоте 125 мм от станины.

Подручник и люнет изготавливаются из стали по рисункам 6 и 7.





Рисунок 11.



Детали, показанные на рисунках, рассчитаны на изготовление на токарном станке по металлу. Если такой возможности нет, придется внести кое-какие изменения, чтобы изготовить детали с помощью обычного слесарного инструмента и дрели.



Шпиндель делают из обрезка толстой трубы, на которой крепится на двух штифтах кольцо, образующее буртик. Из другой толстой трубы изготавливается корпус шпинделя. Внутрь вставляются бронзовые подшипники (например, от поршневого пальца автомобильного двигателя. Между подшипниками ставится распорная труба. На корпус шпинделя наворачиваются на резьбе и на эпоксидном клее фланцы. Заднее опорное кольцо в этом случае крепится не гайкой, а штифтами. Для шпинделя можно использовать палец от автомобильного поршня.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Основной недостаток такой конструкции — в сложной разборке.



Шкив можно взять от старой стиральной машины. Он устанавливается на шпонке, которая крепится к шпинделю парой штифтов. Шкивы можно изготовить и самостоятельно из твердой древесины. Делается это в два приема. На станине не законченного пока станка вместо передней бабки временно укрепляют электродвигатель. Заготовка для шкива — качественная твердая древесина без трещин и сучков. Можно склеить заготовку из нескольких пластин. Предварительно придайте заготовке цилиндрическую форму нужного диаметра, просверлите в ней отверстие и укрепите шпонкой на валу двигателя. Резцом вытачивают шкив на наименьшую из требуемых частоту вращения. Так же изготовьте второй шкив. Собрав передачу на этих временных шкивах, вы сможете выточить потом и тройные шкивы.



Шкивы должны крепиться к валам очень прочно. Каждый шкив закрепляют на фланце толщиной не менее 5 мм, в нем должен быть предусмотрен паз для шпонки. Фланец крепится к шкиву на шурупах, которые ставятся на эпоксидном клее.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками



Готовый станок перед работой должен быть надежно закреплен болтами на верстаке, прочном тяжелом столе или специально изготовленной станине из стальных уголков. Привод станка обязательно закрывается кожухом.





Приложение к «ЮТ» № 1 1986 г.



чертежи, фото, видео. Самодельный токарный станок по металлу своими руками Самодельные патроны для станков по дереву

Сейчас можно купить токарный станок по дереву и по металлу на любой вкус (и за любую стоимость). Конечно же, добавляют к станку множество самых современных и дополнительных функций (которые чаще всего и не нужны).

Не спорю токарный станок – весьма нужная и полезная вещь для мастерской, но в 90% случаев он не стоит потраченных на него денег.

Мы же хотим вам помочь сэкономить ваши финансы. Ради чего покупать модель с множеством ненужных функций, если можно сделать самостоятельно стандартную простую модель?

Токарный станок по дереву материалы

Сама конструкция состоит из следующих частей (смотрите на рисунке)

  1. Станина – является основой для станка, обычно изготовляется металлической и представляет собой несколько соединенных балок.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
  2. Поперечная П — образная балка.
  3. Электрический двигатель – служит источником питания для правильного движения округ своей оси (подходят однофазные моторы мощностью от 200-400 Ватт).
  4. Токарный патрон.
  5. Опора для задней бабки.
  6. Элемент что крутится.
  7. Упор для заготовки или инструмента.
  8. Упор для подручника.
  9. Направляющие балки.
  10. Угол, стойка или опора для задней бабки.
  11. Обойма.
  12. Металлическая пластина под упор.
  13. Деталь поперечной направляющей.
  14. Винтики для закрепления.
  15. Опорная ось.

Токарный станок по дереву пошаговая инструкция

Прежде всего, можно не покупать новый мотор, а взять б-у, он обойдется вам значительно дешевле.

Элементы закрепляют на основе (№1 по рис.) 2 п -образных балки сваркой соединяют с двумя поперечными (№2 по рис.).

Направляющие сверху дополнительно фиксируются двумя углами (№10 по рис.), которые закрепляют к основной поверхности.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Двигатель (№3 по рис.) прикрепляют боковой части и закрепляют переднюю бабку.

В качестве основы задней бабки стоит использовать крутящийся центр (купить деталь от покупного варианта) закрепить его к опоре (№5 по рис.) и приварить на площадке (№12 по рис.)

Упор (№5) изготавливается из уголка и прикрепляется к опоре (№8) которая сама по себе закрепляется на обойме. Упор и обойму нанизывают на опорную ось (№15) а после этого приваривают к направляющим балкам.

Тот же упор (№5) и крутящийся элемент (№6) закрепляют на металлических пластинах (№12) которые содержат специальные движущиеся обоймы (№11).

Учтите что упор и задняя бабка – это подвижные элементы, которые должны без проблем двигаться по направляющим (№9).

Чтоб подвижные элементы были хорошо прикреплены к обоймам, в обоймах делаются предварительные отверстия (№14) и малейшая неточность снижает качество работы всего аппарата.

Сама сварка может повлечь за собой деформацию материала – сначала все материалы скрепляются точечной сваркой, а затем уже проводят полную работу.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Токарный станок по дереву видео

Токарный станок по металлу материалы

Для изготовления такого инструмента вам будет необходимо:

  • Лист металла;
  • П — образные балки из металла;
  • Полоски из стали;
  • Углы из стали;
  • Электрический двигатель;
  • Передаточный механизм;
  • Несколько гаек и болтов для скрепления;
  • Болгарка;

Отдельно стоит сказать о двигателе, он не обязательно должен быть новый, можно ограничиться и старым или б-у, его мощность должна составлять 2 кВт с количеством оборотов минуту в пределах 2000. Хотя это больше зависит от уровня вашей работы на этом станке.

Чем массивнее заготовки – тем мощнее должен быть двигатель, если вы хотите сделать компактный станок с малой мощностью – подойдет мотор даже от стиралки или электродрели.

Что касается передаточного механизма – можно отыскать через интернет или купить у знакомых старую коробку передач и снять с коробки муфту.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Таким образом, вы получите механизм, который создает вашему станку несколько скоростей. А если установить дополнительный шкив – то можно улучшить количество оборотов.

Токарный станок по металлу пошаговая инструкция

Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.

Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.

Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.

Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.

Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).

Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.

Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).

В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения (или можно сделать «карманные» модели).

Токарный станок по металлу видео

Планшайба для токарного станка по дереву представляет собой деталь, имеющую форму стального диска с отверстиями для крепления габаритной заготовки. Существует множество разновидностей планшайб, различающихся между собой:

  • материалом изготовления;
  • толщиной диска;
  • размером и конфигурацией крепежных отверстий;
  • способом изготовления;
  • термообработкой;
  • наличием дополнительных аксессуаров.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Токарная обработка часто встречается при работе с вогнутыми плоскостями заготовок, обрабатываемые детали при этом имеют большое сечение и толщину. Закрепить такие материалы на других станках проблематично, изгиб мешает захватить необходимую часть заготовки.

Характеристика детали

Планшайба – литой металлический диск, имеющий резьбовое центральное отверстие для закрепления его на шпинделе токарного станка по дереву. В планшайбе заготовка крепится металлическими шурупами. Они насквозь проходят через ее отверстия и надежно вкручиваются в дерево.

При реализации токарный деревообрабатывающий станок комплектуется планшайбой с наружным диаметром 100–150 мм. Дополнительно специалисты могут приобрести подобные изделия любых размеров, с другим расположением крепежных отверстий и рабочей толщины.

При покупке для домашнего пользования необходимо выбирать планшайбу с максимальным наружным диаметром. Он должен соответствовать базовому размеру дна обрабатываемой заготовки.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Предпосылки использования планшайб

При выполнении точения деревянных изделий часто возникают ситуации, когда токарь обязан произвести ювелирную обработку граней, точность таких манипуляций на стандартном агрегате выполнить невозможно. Особенно если деталь имеет большие габариты и неровные углы. Фиксация заготовки на планшайбе осуществляется с помощью крючков.

Болванка, используемая для вытачивания чаши, должна быть закреплена тщательнейшим образом, в противном случае деталь сорвется с места фиксации и работа будет испорчена.

Высока вероятность серьезных последствий и несчастных случаев, если тяжелая заготовка сорвется со шпинделя станка. Своими руками изготавливают специальные крепежные устройства многие профессиональные токари, работающие по дереву.

Универсальные держатели, специальные патроны могут обеспечить надежный способ крепления деревянных заготовок, особенно если выполнен станок своими руками. Но наиболее безопасной у всех токарей высшей квалификации считается самодельная планшайба, изготовленная мастером для личного пользования.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Стоит изделие значительно дешевле покупных, а по надежности, долговечности, качеству намного их превосходит.

Габариты самого агрегата небольшие, он способен поместиться в небольшом цеху или гараже частного дома. Принудительной вентиляции предусматривать в помещении, где будет происходить эксплуатация оборудования, не требуется. Многие мастера устанавливают станок между двух окон, это позволяет усилить естественную вентиляцию.

Планшайба в домашних условиях

Для выполнения сборки агрегата в домашних условиях мастер обязан знать регламент работ, это упростит монтаж всех деталей и позволит долго эксплуатировать станок. Методика довольно простая, но все пункты требуют внимания от специалиста и ловкости. Пошаговая инструкция изготовления самодельной планшайбы:

  1. Взять ровный стальной лист толщиной 10 мм.
  2. Стальной, неповрежденный уголок 50×50 мм, болты М8×30 в количестве 8 штук, плоские шайбы и гайки к ним.
  3. Тщательно продумать, каким образом самодельная планшайба для токарного станка по дереву будет крепиться в шпинделе агрегата.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Купить либо выточить втулку с резьбой.
  4. Стальную пластину разметить окружностью необходимого диаметра. Нанести две оси, чтобы они проходили через центр и пересекались под углом 90º.
  5. Лобзиком произвести круг по размеченной линии, щепетильно отшлифовать.
  6. Промочить сквозные пазы по центральным осям, не доходя 3 см до границы детали, отойдя от центра на несколько сантиметров. Лучше предварительно просверлить отверстия несколько большего сечения, чем заготовленные болты.
  7. Отпилить от цельного уголка четыре одинаковых отрезка. Одну полку каждого отрезка просверлить тем же сверлом, что и пластину.
  8. В двух других полках уголков нарезать резьбу М8. Вкрутить в нее болты.
  9. К пластине приварить резьбовую втулку крепления к валу.
  10. Через шайбы прикрутить уголки к планшайбе с помощью болтов.
  11. Планшайба для токарного станка своими руками изготовлена. Необходимо закрепить ее на шпинделе агрегата и начинать работу.

Закрепить планшайбы на шпинделе

Чтобы фиксировать такой шайбой заготовки, уголки передвигаются в требуемое положение и крепятся гайками.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Надежно каждая деталь зажимается с помощью болтов, они вкручиваются в полки уголком с резьбой М8.

Видео по теме: Как сделать планшайбу для токарного станка ТВ-4

promzn.ru

видео-инструкция по изготовлению своими руками, как самому сделать патрон, планшайбу, фото и цена

Все фото из статьи

Существует много версий токарных станков, с помощью которых можно обрабатывать деревянные заготовки. Они могут быть и совсем крошечными, в которых в качестве мотора применяют обычную электродрель, и довольно мощные с крупными силовыми установками и элементами оборудования.

В нашем случае мы будем использовать материалы, основные из которых можно найти в гараже или подвале, а недостающие легко приобрести на строительном рынке или в магазине.

На фото — станок токарный по дереву 3 в 1

Большинство из нас, скорее всего, усомнится в своих силах и не будет даже пытаться повторить предложенное. В тоже время все, написанное ниже не составит особых трудностей для тех, кто когда-либо работал с древесиной.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Никаких особых методов или приемов вы здесь не увидите, все максимально просто и доступно.

Материалы и оборудование

Прежде чем узнать, как самому сделать станок токарный по дереву, необходимо подготовиться к работе.

В данном случае вам понадобится:

  • фанера толщиной 18 мм, из которой будут изготовлены в основном все детали;
  • доски толщиной 50 мм для изготовления передней бабки;
  • брус сечением 50х50 мм для станины.

Из оборудования следует подготовить:

  1. Электродвигатель на 220 В или 380 В, зависит от того, какое напряжение подходит в вашу мастерскую.
  2. Шкив – лучше брать 3 ручейный, с помощью которого можно регулировать оптимальную скорость обработки. Желательно приобретать совместную пару.
  3. Клиновой ремень.
  4. Сверлильный патрон – используется как основной держатель на передней бабке. Это своеобразный самодельный патрон для токарного станка по дереву.
  5. Электрическую коробку с выключателем и его защитой от несанкционированного нажатия.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
  6. Саморезы по дереву различных размеров.
  7. Болты, шайбы, гайки-бабочки и гайки т-образные.
  8. Пластиковый защитный кожух.
  9. Стальная пластина.
  10. Монтажная шина для движения задней бабки по станине – если ее цена не устроит, можете заменить алюминиевым карнизом.
  11. Винтовой стержень – регулирует надежность фиксации заготовки в центрах станка.
  12. Накидная гайка – является стопором на передней бабке.
  13. Металлические петли – позволяют осуществить оптимальную натяжку ремня на шкивах благодаря консоли.
  14. Стопорные кольца – используются для удержания подшипников в своих гнездах.

Самодельная планшайба для токарного станка по дереву применяется вместо токарного патрона

Ниже предлагается пошаговая инструкция процесса.

Изготовление станины

Элемент имеет важное функциональное значение и является прочным основанием для остальных подвижных частей нашего станка.

  1. «Постель» изготавливается из 2 листов фанеры, которые соединяются между собой с помощью клея и саморезов:
  • первый имеет размер 18х500х1200 мм;

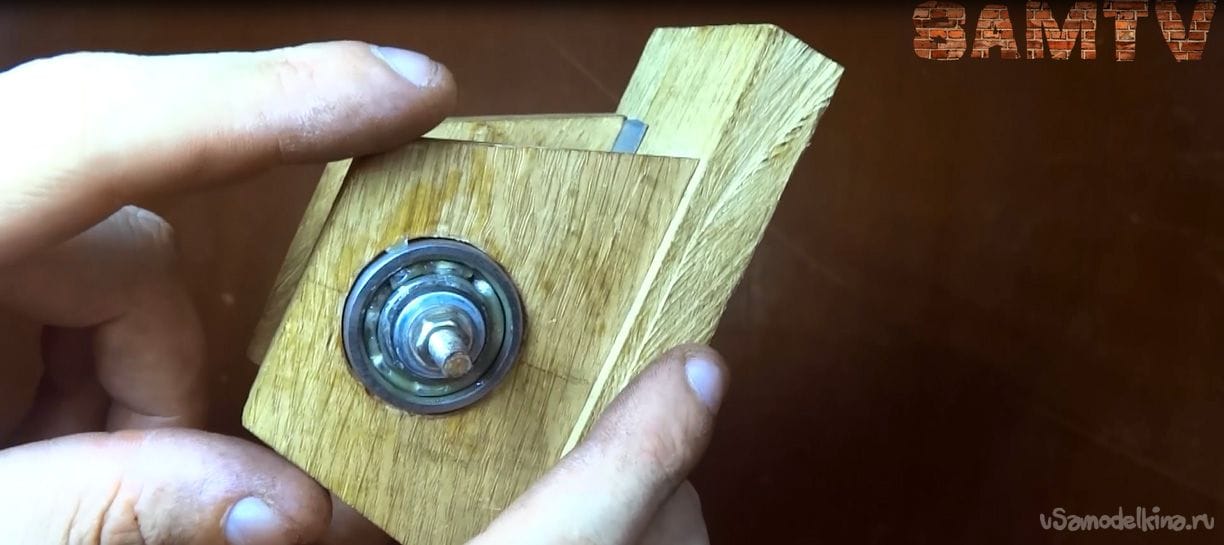

  • второй – 25х500х1200 мм.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

«Постель» будущего токарного станка по дереву

  1. Отмерьте на брусе два отрезка длиной по 1200 мм и отпилите их.
  2. Установите на «постель» с шагом между собой 50 мм.
  3. В каждом бруске посередине сделайте пазы для направляющих длиной 900 мм для установки бабок и установите их.

Совет: вместо штатных направляющих Т-образной формы вы можете использовать б/у алюминиевые карнизы, они работают не хуже.

Двигатель станка

В этом шаге все будет зависеть от того, какое оборудование вам удастся купить или найти у себя в доме. Мы будем использовать двигатель от точильного станка, но лучше, если вы сможете достать мотор с низкой скоростью оборотов — 1750 об/мин.

Поэтому в нашем случае придется уменьшать заявленную скорость в 3000 об/мин с помощью наборов шкивов, для чего лучше использовать два комплекта – для мотора и передней бабки станка.

Набор шкивов разного диаметра позволяет регулировать скорость вращения деревянной заготовки

Достаточно приобрести 3-х шаговые шкивы, которые помогут выставить скорость от 700 об/мин до более 4000 об/мин на заготовке.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Вот примерные данные:

Крепление мотора происходит на фанерной площадке, которая свободно висит, чем и создает необходимое натяжение ремня

Площадкой для двигателя будет служить фанера, которая петлями прикрепляется к основной станине. При этом учтите, что каждая из них должна быть расположена от края на 60 мм для надежности крепления.

Самодельные токарные станки по дереву своими руками обычно используют ременную передачу, при этом перемещать ремни на шкивах нужно самостоятельно

Для легкого доступа к запуску и остановке оборудования, установите кнопку «вкл/выкл» на передней части токарного станка. Подключение не представляет трудностей – вам следует вставить ее в цепь между двигателем и сетью 220/380 В.

Защитите кнопку верхней крышкой от несанкционированного запуска оборудования

Передняя бабка

Элемент передает вращение на заготовку от двигателя, надежно удерживает детали оборудования, поэтому он должен быть достаточно мощным.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками В основном размеры бабки зависят от диаметра шкива. Изготовить ее можно из древесины лиственных пород или же использовав сэндвич из фанерных листов, который будет не менее надежным.

Передняя бабка должна быть максимально надежной

В нашем варианте применили 2 Т-образные заготовки из массива древесины толщиной 150 мм и высотой 165 мм. Соединили их между собой третьей заготовкой по типу «шип-паз». Глубина конструкции должна соответствовать нормальному вращению самого большого по диаметру шкива.

Совет: изготовить 3 части передней бабки можно и из фанеры.

Все элементы передней бабки должны быть надежно прикручены

Ее механизм состоит из двух оправок с подшипниками и стопорными кольцами. Каждая из них прикручивается саморезами к бабке с двух сторон.

Задняя бабка

Для изготовления возьмите готовый сэндвич из склеенных листов фанеры.

Т-образные заготовки имеют такие габаритные размеры:

  • ширина – 150 мм;
  • высота – 215 мм.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Скошенные углы задней бабки не имеют значения, пусть будут 25˚

По центру в верхней части следует сделать отверстие, которое должно совпадать по уровню с патроном передней бабки. Для надежной фиксации заготовки в центрах применен винтовой стержень длиной 180 мм.

Задняя бабка прикрепляется к станине с помощью гаек-«бабочка»

Применяется также стопорная гайка внутри между частями задней бабки, чтобы ограничивать выдвижение стержня.

Стопорная гайка дает возможность регулировать выдвижение винтового стержня

Внутри между частями задней бабки необходимо вставить дополнительные элементы из древесины, которые позволят увеличить ее надежность. Для перемещения винтового стержня снаружи рекомендуем изготовить маховик из соединенных между собой кусков фанеры.

Маховик из фанеры позволит легче регулировать закрепление заготовки на станке

Защита для ремня и точильного камня

Надеемся, что вы не забыли, как важна техника безопасности при работе с вращающимися элементами.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками В нашем случае нам следует установить защитный кожух на ремень и вторую часть точильного стана, чтобы ни тот, ни другой в случае разрыва или поломки не смогли нам навредить.

Изготовьте защитный кожух для приводного ремня и точильного камня

В первом случае можно приобрести в магазине или сделать кожух из пластика самостоятельно, закрепив его с двух сторон двумя болтами с гайками. Его размеры, к примеру, могут быть следующими – 450х170х270 мм. Главное, чтобы он не мешал, а только защищал работающего.

Во втором случае можно использовать старое пластиковое ведро подходящего диаметра, которое необходимо закрепить над наждачным кругом. Он будет крутиться постоянно, поэтому эта защита лишне не будет никогда.

Суппорт

Для его изготовления возьмите 18 мм фанеру:

  1. Из деревянного бруска размером 100 на 300 мм изготовьте базу элемента. Затем сделайте в нем паз для свободного перемещения по нему болтов с гайками-«бабочками», которые смогут надежно удерживать суппорт в нужном положении.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Готовый суппорт на станине

  1. Вторая часть – предназначена для установки на базе суппорта и является поворотной. Брусок имеет закругленные углы и два отверстия для нижнего и верхнего крепления.

Крепление суппорта на станине

  1. Третья часть – удерживает поворотный рычаг.
  2. Четвертый элемент – основной блок для удержания опорного рычага. Его стороны следует срезать под угол 45˚ для большей надежности. Можно заменить металлическим.

Суппорт состоит из 6 элементов

  1. Важнейший элемент – опорный рычаг, который необходимо приклеить и привинтить к нижнему основанию максимально надежно. Его размер 100 на 200 мм, изгиб боковых сторон завершается на расстоянии 30 мм до его вершины, которая скошена под углом 30˚.
  2. Металлическая пластина, установленная с помощью 4-х саморезов на вершине, позволит снизить износ элемента.

При поддержке суппорта вы можете обрабатывать заготовку на станке

Совет: прежде чем использовать суппорт проверьте, чтобы инструмент мог легко скользить по пластине.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Вывод

Сегодня вы узнали о том, как изготовить токарный станок по дереву, в котором максимально использовалась древесина в качестве основного материала – фанера, брус и доска. Изготовить данную конструкцию в домашних условиях вполне возможно самостоятельно, для чего потребуется приобрести или использовать электродвигатель с передаточными шкивами.

Во время работы необходимо не забывать о правилах техники безопасности и защитных очках. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

rubankom.com

Патроны для токарного станка по дереву, изготовление своими руками

Точение – специфическая отрасль деревообработки, её отличие заключается в работе с вращающейся заготовкой, приводимой в движение двигателем токарного станка. Подачу режущего инструмента (резец, фреза) мастер производит своими руками или посредством механического привода. Для надёжной фиксации обрабатываемой детали и передачи на нее крутящего момента используются различные устройства и токарные патроны, многообразие которых обусловлено большим количеством приёмов и техник токарных работ.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Некоторые из них можно изготовить своими руками без специального оборудования.

Четырехкулачковый токарный патрон для станков по дереву

Упорные центры

Токарные центры подразделяются на поводковые (зубчатые), и упорные. Первые устанавливаются в передней бабке станка и непосредственно передают усилие, для лучшего сцепления с деревом имеют несколько зубцов. Вторые ставятся в заднюю бабку и поддерживают деталь, по конструкции могут быть вращающимися и неподвижными. Как правило, центры имеют конический хвостовик Морзе.

Планшайбы

Планшайба – круглая металлическая пластина с отверстиями для крепления саморезами, монтируется на вал станка посредством резьбы или болтов. Различаются диаметром, наличием либо отсутствием зубцов и дополнительных крепёжных элементов. Используется для точения тарелок, чаш и других подобных изделий. Часто изготавливается своими руками. Работа с планшайбой продумывается так, чтобы часть древесины, в которую вкручиваются шурупы, впоследствии была удалена.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Планшайба для 4-кулачкового патрона

Кулачковые токарные патроны

Наиболее удобные и функциональные. Работают как на сжатие, так и на разжимание, поэтому могут захватывать заготовку как снаружи, так и изнутри. Различаются количеством кулачков и механизмом их привода.
В отличие от металлообработки, для точения дерева двух и трёхкулачковый патрон практически не применяется. Также не пользуются популярностью варианты со спиральным приводом и несъемными кулачками.
Наиболее распространённый тип токарных патронов для работы по дереву – самоцентрирующиеся четырёхкулачковые, с реечно-винтовым механизмом передачи и сменными кулачками.
На российский рынок они поставляются брендами Axminster, Jet, Barracuda и другими, менее известными компаниями.

Кулачковый токарный патрон 4-кулачковый токарный патрон Ø150 мм 4-кулачковый токарный патрон Ø100 мм

Разновидности кулачков

По форме и назначению сменные кулачки для токарных патронов по дереву делятся на несколько типов, имеющих специальную маркировку:

  • A, G, M – на сжатие, отличаются размером и глубиной захвата;
  • D и F – действуют на разжимание;
  • C и H – универсальные.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Разная форма губок;
  • для работы с мягким, чувствительным к сжатию деревом, используются кулачки с резиновыми креплениями.

Дополнительные приспособления

При точении тонкостенных изделий или работе с хрупкой древесиной используют металлические крепёжные кольца. Имея навык обращения с металлом их можно изготовить и своими руками.
Также в паре с кулачками типа C могут использоваться винтовые вставки, вкручивающиеся в предварительно просверленное в детали отверстие.
Патроны, предназначенные для решения специфических задач по дереву:

  1. кулачковый с независимой регулировкой – для эксцентрикового точения;
  2. цанговый — зажимает заготовки круглого сечения при стягивании лепестков конической цанги стяжной гайкой. Имеет малый диапазон захвата;
  3. цилиндрический – трубка с тремя и более резьбовыми фиксаторами по окружности;
    тисочный – для захвата прямоугольных заготовок. Параллельные губки сжимаются винтом;
  4. вакуумный – для чистовой доводки.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Работает за счет разницы давления воздуха, создаваемого насосом;
  5. сверлильный – для фиксации сверл. Крепится в пиноль задней бабки.

Комплект поводковых патронов МК2

Изготовление токарного патрона по дереву своими руками

Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.

Самодельная планшайба для точения по дереву с регулируемыми зажимами

Понадобится ровный лист стали толщиной не менее 10 мм, стальной уголок 50×50 мм, восемь болтов М8×30 с гайками и шайбами. Следует заранее продумать, каким образом устройство будет крепиться на станок и, при необходимости, изготовить или приобрести соответствующую резьбовую втулку. После этого можно приступать:

  1. Разметить на имеющейся пластине окружность требуемого диаметра и две оси, проходящие через центр и пересекающиеся под прямым углом.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
  2. Выпилить заготовку планшайбы лобзиком по разметке и тщательно отшлифовать.
  3. По полученным осям пропилить сквозные пазы, отступив от центра несколько сантиметров и не доходя 2 – 3 см до краёв. Сделать это проще, предварительно просверлив отверстия немного большего диаметра, чем запасённые болты.
  4. От уголка отпилить четыре одинаковых отрезка и просверлить одну из полок каждого тем же сверлом.
  5. Во второй полке уголков нарезать резьбу М8 и вкрутить болты.
  6. Приварить или припаять резьбовую втулку для крепления на вал.
  7. Прикрутить уголки к планшайбе болтами через шайбы.
  8. Закрепить полученный патрон по дереву на токарном станке.

Для фиксации таким самодельным патроном уголки перемещаются в нужное положение и закрепляются закручиванием гаек, окончательно деталь поджимается болтами, вкрученными в полки с резьбой.

Вакуумный патрон по дереву своими руками

Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Для этого понадобятся:

  • Мощный пылесос
  • Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
  • Кусок плотного резинового шланга для соединения пылесоса и подшипника
  • Хомут
  • Стандартная планшайба с отверстием в центре
  • Небольшой кусок МДФ или толстой фанеры
  • Текстолит для переходника

Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя. Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.

Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина.
По центру диск сверлится насквозь для отвода воздуха.
Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Точение – специфическая отрасль деревообработки, её отличие заключается в работе с вращающейся заготовкой, приводимой в движение двигателем токарного станка. Подачу режущего инструмента (резец, фреза) мастер производит своими руками или посредством механического привода. Для надёжной фиксации обрабатываемой детали и передачи на нее крутящего момента используются различные устройства и токарные патроны, многообразие которых обусловлено большим количеством приёмов и техник токарных работ. Некоторые из них можно изготовить своими руками без специального оборудования.

Упорные центры

Токарные центры подразделяются на поводковые (зубчатые), и упорные. Первые устанавливаются в передней бабке станка и непосредственно передают усилие, для лучшего сцепления с деревом имеют несколько зубцов. Вторые ставятся в заднюю бабку и поддерживают деталь, по конструкции могут быть вращающимися и неподвижными.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Как правило, центры имеют конический хвостовик Морзе.

Планшайбы

Планшайба – круглая металлическая пластина с отверстиями для крепления саморезами, монтируется на вал станка посредством резьбы или болтов. Различаются диаметром, наличием либо отсутствием зубцов и дополнительных крепёжных элементов. Используется для точения тарелок, чаш и других подобных изделий. Часто изготавливается своими руками. Работа с планшайбой продумывается так, чтобы часть древесины, в которую вкручиваются шурупы, впоследствии была удалена.

Кулачковые токарные патроны

Наиболее удобные и функциональные. Работают как на сжатие, так и на разжимание, поэтому могут захватывать заготовку как снаружи, так и изнутри. Различаются количеством кулачков и механизмом их привода.
В отличие от металлообработки, для точения дерева двух и трёхкулачковый патрон практически не применяется. Также не пользуются популярностью варианты со спиральным приводом и несъемными кулачками.
Наиболее распространённый тип токарных патронов для работы по дереву – самоцентрирующиеся четырёхкулачковые, с реечно-винтовым механизмом передачи и сменными кулачками.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
На российский рынок они поставляются брендами Axminster, Jet, Barracuda и другими, менее известными компаниями.

Изготовление токарного патрона по дереву своими руками

Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.

Самодельная планшайба для точения по дереву с регулируемыми зажимами

Понадобится ровный лист стали толщиной не менее 10 мм, стальной уголок 50×50 мм, восемь болтов М8×30 с гайками и шайбами. Следует заранее продумать, каким образом устройство будет крепиться на станок и, при необходимости, изготовить или приобрести соответствующую резьбовую втулку. После этого можно приступать:

  1. Разметить на имеющейся пластине окружность требуемого диаметра и две оси, проходящие через центр и пересекающиеся под прямым углом.
  2. Выпилить заготовку планшайбы лобзиком по разметке и тщательно отшлифовать.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
  3. По полученным осям пропилить сквозные пазы, отступив от центра несколько сантиметров и не доходя 2 – 3 см до краёв. Сделать это проще, предварительно просверлив отверстия немного большего диаметра, чем запасённые болты.
  4. От уголка отпилить четыре одинаковых отрезка и просверлить одну из полок каждого тем же сверлом.
  5. Во второй полке уголков нарезать резьбу М8 и вкрутить болты.
  6. Приварить или припаять резьбовую втулку для крепления на вал.
  7. Прикрутить уголки к планшайбе болтами через шайбы.
  8. Закрепить полученный патрон по дереву на токарном станке.

Для фиксации таким самодельным патроном уголки перемещаются в нужное положение и закрепляются закручиванием гаек, окончательно деталь поджимается болтами, вкрученными в полки с резьбой.

Вакуумный патрон по дереву своими руками

Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Для этого понадобятся:

  • Мощный пылесос
  • Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
  • Кусок плотного резинового шланга для соединения пылесоса и подшипника
  • Хомут
  • Стандартная планшайба с отверстием в центре
  • Небольшой кусок МДФ или толстой фанеры
  • Текстолит для переходника

Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя. Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.

Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина.
По центру диск сверлится насквозь для отвода воздуха.
Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Любое оборудование работает качественно и производительность его на высоком уровне, если в порядке его оснащение. На производстве большое значение имеет быстрота, точность и надежность закрепления заготовки на станках с ЧПУ и аппаратах, которые работают в составе ГПС. Чтобы сократить время расположения заготовки на агрегате, а также увеличить показатель надежности и точности ее фиксации применяются патроны для токарных станков по дереву.

Особенности токарного патрона

Токарный патрон по дереву является неотъемлемой частью комплекса токарного оборудования по дереву. Эта деталь конструкции применяется для крепления штучных заготовок и пруткового материала на токарных, токарно-винторезных, револьверных, шлифовальных, а также оборудовании металлообработки. Благодаря токарному патрону можно осуществлять фиксацию заготовок самых разных размеров. Заготовки при этом фиксируются за внутреннюю часть его отверстия, поверхность снаружи либо наружную поверхность для вала.

Патроны токарных станков, у которых механизированные приводы, уменьшают время, необходимое на фиксацию заготовки на оборудовании, а также ее удаление после процесса обработки, это способствует увеличению производительности труда.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Более того, данные изделия повышают точность обработки за счет обеспечения координации заготовок относительно рабочих деталей токарного станка, а также надежности крепления, исключающее деформацию или смещение при работе.

Наиболее известными европейскими производителями токарных патронов по дереву являются немецкая компания Rohm и польская фирма Bison-bial. Также эту продукцию выпускают и отечественные заводы по технической оснастке, станочных узлов и инструментов. Данные изделия отличаются высокой ценой, но на сегодняшний день просто отсутствует альтернатива использования токарных патронов в производстве.

Принцип работы

Патрон станка по дереву используется в условиях закрытого помещения, когда отсутствуют агрессивные вещества, вызывающие коррозию. Перед тем как начать работу необходимо стяжные болты затянуть до максимума гаечным ключом. После этого токарный патрон крепят на станке, все болты затягивают гайками и производят пуск токарного агрегата. Следует для начала установить малые обороты, чтобы проверить значения торцевого и радиального биений прибора на холостом ходу.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Для того чтобы закрепить заготовку на станках, применяются двухкулачковые и трехкулачковые патроны, редко четырехкулачковые. Деталь токарного станка для фиксации и удержания деталей оснащен кулачками, их количество исчисляется 2-6 штуками.

При этом изделия могут быть с независимым передвижением кулачков и с закреплением их на фланцевом конце шпинделя. В зависимости от метода фиксации токарного патрона к станку, классифицируют следующие типы крепления:

  • с помощью переходного фланца,
  • на фланцевый конец шпинделя,
  • на сам шпиндель токарного аппарата.

За счет одновременного перемещения зажимающих кулачков в радиальную сторону, достигается центрирование заготовки в патронах. Кулачки перемещаются благодаря диску, который на одной стороне снабжен пазами в виде архимедовой спирали, а на другой имеется коническое зубчатое колесо, которое взаимодействует с тремя другими. Посредством ключа начинает движение одно колесо, одновременно с этим поворачивается диск, равномерно перемещая все кулачки.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Направление вращения диска обуславливает приближение кулачков к центру патрона, при этом заготовка зажимается, или удаление от него (освобождение детали).

В патронах, работающих на механической основе, сила зажима зависит от гидравлического или пневматического цилиндра, размещающегося на конце шпинделя сзади. Цилиндр соединяется при помощи тяги с механизмом патрона, осуществляющий передвижение кулачков, которые зажимают заготовку, через отверстие шпинделя в центральной его части.

В процессе обработки во вращающийся цилиндр сжатый воздух или жидкость попадает с помощью специального устройства, имя которому муфта. Обычно передвижение кулачков от привода, который механизирован, подходит к значению в 5-10 мм. От этого конструкция элемента токарного станка позволяет быстро переустановить изделие во время перехода в процессе обработки между партиями заготовок.

Во время чистовой обработки на станке, чтобы закрепить предельно точно заготовку, используются накладные незакаленные кулачки, которые затачиваются на аппарате под нужные размеры установочных баз заготовки.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Для этого основные кулачки используются в качестве зажима короткой оправки для выбора зазоров во всех взаимодействиях, затем эксплуатирующиеся поверхности накладного кулачка растачивают на больший диаметр базовой поверхности детали.

Благодаря сопряжению вида ласточкин хвост конструкция незакаленных кулачков и их фиксация позволяет устанавливать накладные кулачки с точностью до 002 мм и обойти следующее их растачивание.

Чтобы осуществить быструю переналадку типоразмеров заготовки необходимы незакаленные кулачки. Этого можно достигнуть путем поворота в нужное положение круглой или шестигранной формы головок накладных кулачков, закрепленные на основных кулачках и расточены на определенный диаметр.

Если возникла необходимость в обработке на станке двух идентичных поверхностей, тогда используются незакаленные кулачки, при погрешности крепления заготовок в них может уменьшиться до 0,03 -0,05 мм. Заготовки с большей длиной типа валов устанавливаются в токарный патрон, имеющий поджим заднего центра.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Патроны 3 х кулачковые 250 мм

Элементы токарного станка 3 х кулачковые 250 мм самоцентрирующие ручного управления предназначены для фиксации штучных заготовок, которые необходимо подвергнуть обработке, а также для закрепления пруткового материала на станках токарного оборудования. Данная продукция сертифицирована.

Инструкция по эксплуатации

Перед установкой необходимо провести смазку трущихся поверхностей, она должна содержать дисульфид молибдена. Точность патрона 3 х кулачкового 250 мм гарантируется, если выполняются следующие требования:

  • Данное изделие нужно обслуживать раз в месяц, делая разбор, чистку и смазку.
  • Трущиеся поверхности патрона 3 х кулачкового 250 мм следует обезжиривать и смазывать.
  • При монтаже кулачков нужно следить за соответствием их номеров номерам пазов корпуса патрона.

Итак, вы ознакомились с токарными патронами, знаете, для чего они нужны и какую функцию несут при работе на станке.

stanok.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками guru

Патрон токарного станка своими руками

Токарные станки даже в наше время играют огромную роль в производстве тех или иных деталей. Все комплектующие и вся оснастка на любых станках меняется со временем, так как поддаётся изнашиванию.

Все эти элементы оборудования должны быть качественными и прочными, так как качество готовой продукции целиком и полностью зависит от качества установленных деталей. Так и патрон токарного станка. Именно без этого элемента станок становится бесполезным. Ниже мы разберём всё, что касается этого элемента токарного станка. Начнём с того, что узнаем, что это за деталь.

Общие понятия

Патрон является одной из главных элементов токарного оборудования. Именно за счёт него производится крепление (установка) будущей заготовки. Крепится он на переднюю бабку с коробкой скоростей. Механизм патрона заключается в кулачковом устройстве.

Именно кулачки, под воздействием механической силы осуществляют плотную фиксацию различных заготовок, имеющих различные диаметры и размеры.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками За счёт своей массивности и плотного крепления на станке, патрон осуществляет аккуратное движение заготовки и не допускает смещения заготовки во время работы, а также не допускает деформации. Также патрон вращает заготовку, что делает её обработку лёгкой.

Предназначение

Именно такая часть станка имеет самую важную миссию в любой обработке заготовки. За счёт кулачкового механизма, который расположен внутри самого патрона, заготовка зажимается и центрируется. Происходит это за счёт одновременного сужения кулачков вокруг плоскости заготовочной детали. После зажатия заготовки производится зажатие заготовки пинолем, расположенным на задней бабке. Когда эти действия сделаны, запускается станок и осуществляется вращение детали, которую можно обрабатывать.

Совет: Необходимо знать, что перед запуском оборудования, после замены токарного патрона, следует устанавливать малые обороты вращения. Делается это для того, чтобы проверить значения торцевых и радиальных биений кулачкового патрона, работающего на холостом ходу.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Разновидность

В наше время различают токарные патроны по наличию крепёжных элементов (кулачков). Этих видов всего три:

Двух кулачковые

Такие патроны способны закреплять в себе сложные, несимметричные и фасонные детали. В таких патронах есть возможность закреплять не подверженные обработке поверхности. Применяются они при маленьком производстве, а также в серийном.

Трёх кулачковые

Такой вид оснащения является самым распространённым и применяется во всех работах. Позволяет обработать круглые и шестигранные детали. В таком виде патрона используют три разных кулачка. В не зависимости от этого производится центрирование заготовки вместе с зажиманием всех трёх кулачков.

Четырёх кулачковые

Такой вид применяется для обработки заготовок прямоугольной формы. Здесь, на каждый кулачок, размещён отдельный механический узел, который делает независимыми все кулачки.


Виды кулачковых патронов

Но разновидности патронов не заканчиваются тремя видами.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Их также разделяют по механизму фиксации заготовки:

Цанговые

Состоят из втулки с прорезями, в которой расположены лепестки (различные модификации включают от 3 до 6 лепестков). Эти лепестки выполняют роль кулачков.

Клиновые

Такая разновидность оснастки используется в основном на станках с числовым программным управлением. Крепление заготовки производится с помощью 3-х кулачков, которые располагаются на пологом шпинделе.

Рычажные

В данных патронах расположены ползуны, с помощью которых передвигаются кулачки путём усилия рычагом. Такой вид используется при мало серийном производстве, а также для обработки единичной заготовки.

Мембранный вид

В данном случае используется пневмопривод, с помощью которого производится сжатие мембраны. Такой вид используется только при тонкой обработке, для снятия тоненького слоя стружки.

Сверлильные

Такие патроны схожи по принципу с патронами для ручных дрелей. При закручивании гайки, специальным ключом, кулачки плавно выдавливаются.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками За счёт такого действия происходит зажатие детали, либо инструмента.

Термопатрон

Этот вид приспособления очень неудобен в своей эксплуатации. Связано это с тем, что при креплении заготовки, производится термическое нагревание самого патрона, такие же действия производятся при снятии инструмента.

Гидропатрон

Аналогичный принцип действия, как в термопатроне. Зажатие детали производится за счёт жидкости, которая под давлением сдавливает кулачки. За счёт жидкостного содержимого в патроне, производится дополнительное гашение вибраций, которые возникают при работе.

Совет: Перед выбором токарного патрона по дереву или по металлу, необходимо определиться с разновидностью обработки, материалом и формовкой деталей. Также следует помнить, что обзавестись дополнительными приспособлениями к патрону не будет лишним.

Конструкция

Конструкция кулачкового токарного патрона

Рассмотрим элементы конструкции, из которых состоит сам токарный патрон:

Ключ

Применяется для осуществления действий по зажиманию детали.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Пружина

Позволяет за счёт ключа совершить те или иные действия по зажиманию детали и наоборот.

Втулка

Производит свободный проход ключа.

Стопор

Предотвращает откручивание детали во время работы станка.

Шестерня

Передаёт вращательное движение на спиральный диск.

Фланец

Деталь, на которой закрепляется вся конструкция.

Диск спиральный

За счёт вращательного движения шестерни, этот диск приводит в действие кулачки.

Кулачок обратный

Применяется для зажима заготовки с внутренней стороны.

Кулачок прямой

Применяется для зажима заготовки с наружной стороны.

Корпус

Элемент детали, на которой располагается кулачковый механизм.

Кулачки накладные

Для зажима длинных и коротких деталей имеющих большие диаметры.

Каждая из деталей всего механизма выполняет определённую функцию и не является лишней.

Сборка по чертежам

Чертёж трёхкулачкового патрона

Сборка кулачкового патрона для токарного оборудования производится по схемам, которые можно скачать с просторов интернета и распечатать на принтере.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Как правило, заводские патроны стоят больших денег и поэтому многие научились делать такие детали самодельными. Конструкцию они имеют простую, но довольно понятную. Перед началом сборки этого приспособления необходимо полностью понять весь механизм патрона и работы кулачкового механизма. Если нет возможности сделать такие элементы своими руками, то их можно заказать у любого токаря. Это будет стоить недорого.

Сборка начинается с фланца, на котором располагаются все необходимые отверстия для креплений. Следом за ним постепенно устанавливаются все детали механизма, которые завершаются накрыванием корпусом и креплением болтами всего патрона

Установка

Установка кулачкового патрона

Установка производится следующим образом и в строгой последовательности:

Установка оправки

Первым делом устанавливается эта деталь, чтобы обеспечить полноценное одевание патрона.

Установка самого патрона на шпиндель

При помощи оправы, надевается на шпиндель и крепится болтами.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Закрепление

Крепится патрон на шпиндель болтами. В данном случае хорошим помощником будет простой рожковый ключ.

Закрепление заготовки

После установки патрона, в него закрепляется деталь, заготовка или инструмент.

Освобождение патрона

После всех работ производится снятие оправки.

Совет: После замены кулачкового патрона, необходимо проверить работу станка. Торцевое биение и конуса посадочного места не должно быть выше значения в три микрона.

Важно знать! Данное приспособление должно быть подвержено частой разборке с целью смазки и чистки кулачкового механизма! Если патрон находится в съёмном состоянии, то его необходимо подготовить к хранению. Для этого кулачки сводят к центру, это обеспечивает сохранность центрирования, а отверстие в центре должно быть заткнуто чистой тряпкой или другим материалом. Это предотвратит попадание пыли на стенки отверстия.

Видео обзоры

Видео обзор установки на станок:

Видео обзор, разборка, чистка, полировка:

Видео обзор токарного патрона из дерева:

Видео обзор самодельного, токарного патрона из дерева (дешёвый вариант):

stanki-info.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками ru

Токарный патрон своими руками | Строительный портал

Качество и производительность работы любого оборудования зависит напрямую от состояния его оснастки. Особенно важно точно, быстро и надежно закреплять заготовки на аппаратах с ЧПУ и станках, что работают в составе ГПС. Для сокращения времени на расположение заготовки на станке, а также увеличения надежности и точности ее крепления широко применяются патроны для токарных станков.

Особенности токарного патрона

Токарный патрон – это неотъемлемая часть комплекса оборудования при проведении токарных работ. Эта конструкционная деталь предназначается для закрепления штучных заготовок и пруткового материала на токарно-винторезных, шлифовальных, револьверных и токарных станках, а также металлообрабатывающем оборудовании. С помощью токарного патрона вы можете фиксировать заготовки самых разнообразных размеров. Заготовки крепятся за внутреннюю плоскость его отверстия, наружную поверхность или наружную поверхность для вала.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Токарные патроны с механизированными приводами позволяют уменьшать вспомогательное время, необходимое на установку заготовки на оборудование и снятие её после проведения обработки, чем увеличивают производительность труда. С другой стороны эти изделия повышают точность обработки, так как обеспечивают координацию заготовок относительно рабочих органов токарного станка и их надежное крепление, которое исключает деформацию или смещение при обработке.

Одними из известнейших мировых производителей токарных патронов по дереву в Европе выступают Rohm (Германия), Bison-bial (Польша), а также некоторые отечественные заводы технической оснастки, инструментов и станочных узлов. Эта продукция достаточно дорогостояща, но сегодня просто невозможно представить производство без использования токарных патронов.

Принцип работы токарного патрона

Использование токарного патрона должно совершаться в закрытом помещении и при отсутствии агрессивных веществ, провоцирующих коррозию.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Стяжные болты перед началом работы затягивают до максимума гаечным ключом, затем токарный патрон закрепляют на станке, все болты затягивают с гайками и запускают токарный станок. Нужно учитывать, что устанавливаются для начала малые обороты для проверки значений торцевого и радиального биений токарного патрона на холостом ходу.

Для крепления изделий на токарных станках широко используются двух- и трехкулачковые патроны, реже — четырехкулачковые. Для крепления и удержания деталей токарный патрон в себе содержит кулачки, количество которых изменяется от 2 до 6. При этом токарные патроны бывают с независимым передвижением кулачков и с непосредственным закреплением кулачков на фланцевый конец шпинделя. Зависимо от способа крепления токарного патрона к станку, выделяют следующие виды крепления: на фланцевый конец шпинделя, через переходной фланец, непосредственно на сам шпиндель токарного станка.

Центрирование заготовки в патронах достижимо благодаря одновременному перемещению зажимающих кулачков в радиальном направлении.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Кулачки токарного патрона передвигаются одновременно при помощи диска, у которого имеются на одной стороне пазы в виде архимедовой спирали коническое зубчатое колесо, которое сопряжено с тремя прочими, на другой. Ключом в движение приводится одно колесо, при этом тоже поворачивается диск и перемещает равномерно все кулачки. От направления вращения диска будет зависеть то, приблизятся ли к центру патрона кулачки (зажимается заготовка) или удалятся от него (освобождается заготовка).

Сила зажима в механизированных патронах создается гидравлическим или пневматическим цилиндром, который размещается на заднем конце шпинделя. Через центральное отверстие шпинделя цилиндр соединяется тягой с механизмом патрона, который осуществляет передвижение кулачков, что зажимают установленную заготовку в патрон.

Сжатый воздух или жидкость во вращающийся цилиндр во время обработки попадает при помощи специального устройства под названием муфта. Как правило, передвижение кулачков от механизированного привода доходит до 5-10 миллиметров, поэтому конструкция токарного патрона в любом случае позволяет быстро переналадить изделие при переходе от обработки между партиями заготовок.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Для повышения точности крепления заготовки при выполнении чистовой обработки принято использовать накладные незакалённые кулачки, что растачиваются на станке под определенные габариты установочных баз заготовки. Основными кулачками с этой целью зажимают короткую оправку для выбора зазоров во всех сопряжениях, а после этого рабочие поверхности накладного кулачка растачивают на самый большой диаметр базовой поверхности детали.

Конструкция незакаленных кулачков и их крепления при помощи сопряжения вида ласточкин хвост позволяет накладные кулачки устанавливать с точностью до 0,02 миллиметра и избежать следующего их растачивания. Для быстрой переналадки между типоразмерами заготовки требуются универсальные незакаленные кулачки, это достигается путем поворота в определенное положение круглых или шестигранных головок накладных кулачков, которые закреплены на основных кулачках и расточены на нужный диаметр. Заготовки большого диаметра закрепляются в таком патроне с обратным размещением ступеней кулачков.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

При возникновении необходимости обработки двух похожих поверхностей принято использовать незакаленные кулачки, погрешность крепления заготовок в которых может уменьшаться до 0,03-0,05 миллиметров. Заготовки типа валов, что имеют большую длину, можно устанавливать в токарный патрон, который имеет поджим заднего центра.

Токарный патрон своими руками

Вы познакомились с устройством и основными видами токарных патронов, а сейчас вашему вниманию представляется вариант самодельного токарного патрона для станка по дереву. Основной рабочей деталью патрона является эластичная втулка, что имеет диаметр 6 миллиметров. Необходимо использовать втулки двух типов — полиуретановые и резиновые, в качестве которых вы можете взять обрезки уплотняющих жгутов.

Накидную гайку нужно сделать из латуни или бронзы. Можно использовать для этой цели и сталь, но у бронзовых гаек меньше трение. Пятачок можете выполнить из любого материала, даже можно взять дюраль. Корпус выточите из стали.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками В его хвостовике должно присутствовать внутреннее отверстие или резьба — это зависит от устройства хвостовика вала того аппарата, на которое предстоит установить патрон.

Резиновая втулка и корпус — в патроне самые ответственные детали. От того, насколько точно они изготовлены, зависит, будет ли сверло, зажатое в патрон, «бить». Для снижения вероятности «биения» сверла обе детали изготовьте в определенной последовательности. Выточите корпус патрона на станке за одну установку. Подобный прием позволит обеспечить с определенной точностью соосность центрального отверстия и хвостовика под втулку.

Корпус патрона после механической обработки останется в шпинделе токарного станка. Внутрь патрона вставьте заготовку эластичной втулки и слегка подожмите ее через пятачок накидной гайкой. В заднюю бабку станка вставьте сверло диаметром 1 миллиметр и рассверлите зажатую втулку. Таким методом целесообразно сделать в запас несколько втулок.

Если вы не имеете возможности застопорить при зажатии сверла вал сверлильного устройства, нужно сделать на корпусе самодельного патрона для токарного станка лыски под гаечный ключ, чтобы можно было накидную гайку туго затянуть.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками В токарный патрон вы можете зажимать сверла, что имеют диаметр от 0,8 до 1,2 миллиметров. Для сверл другого диаметра отверстия в гайке и втулке необходимо сделать другими.

Главное отличие данного патрона кроется в том, что эластичная втулка будет зажимать весь хвостовик сверла, а чтобы установить стандартное сверло в патрон Вербового рекомендуется его хвостовик обрезать. Отверстие под эластичную втулку выполните не в гайке, а в корпусе патрона, оно должно быть максимально приближенным к зажимающему устройству шпинделя станка. Это значительно увеличивает при монтаже точность центрирования сверла.

Теперь вы знаете, для чего нужны токарные патроны, и какую функцию они выполняют при работе на токарном станке. К тому же совсем не сложно изготовить токарный патрон своими руками. Для этого нужно, прежде всего, определиться со средой использования изделия и строго следовать нашим инструкциям.

Точность и качество обработки на во многом зависит от установленного патрона. Патрон для обеспечивает закрепление заготовки штучного или пруткового типа и передает основное движение резания.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Обработка с высокими скоростями резания требует от патрона высокой точности центрирования и надежности крепления заготовки.

Разновидность

Патроны отличаются по конструкции в зависимости от функционального и технологического назначения.

Классифицируют токарные патроны по нескольким признакам:

  • Способ крепления к станку: на фланец шпинделя, с использованием переходного фланца, прямо на шпиндель станка.
  • Установка кулачков: с независимым перемещением, с установкой непосредственно на фланце шпинделя.
  • Принцип закрепления заготовки: ручной, механизированный (с гидравлическим или пневмоприводом).

Принцып ручного закрепления заготовки

Использование механизированного привода снижает затраты вспомогательного времени на установку и закрепление заготовки. Привод обеспечивает точное положение заготовки и центрирование при установке, такой механизм способствует повышению точности обработки.

Токарные патроны имеют разное количество кулачков.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Они могут быть 2, 3 и 4 кулачковыми. Кулачки находятся в непосредственном контакте с заготовкой при работе, удерживают ее в одном положении. Бывают прямые и обратные.

Дерево (заготовка) фиксируется за наружную поверхность или отверстие для деталей в виде тел вращения, за наружные грани крепятся призматические детали.

Патрон является сложным технологическим изделием, сборной конструкции. При изготовлении сборочных единиц используются различные материалы. Корпус выполняется из серого чугуна марки СЧ 30. Материалом для деталей служит инструментальная сталь с высоким пределом прочности и термической обработкой. Шероховатость на рабочих поверхностях не выше 1,6.

Классификация

В зависимости от конструктивного исполнения токарные патроны бывают:

  • рычажные;
  • самоцентрирующиеся;
  • клиновые;
  • цанговые;
  • мембранные.





Рычажный вид

Едва ли не самая популярная конструкция. Действие механизма основывается на перемещении кулачков и зажимов за счет подвижности двухплечего рычага.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Наличие гидропривода позволяет оптимизировать конструкцию.

К основной характеристике устройства относится количество зажимов для закрепления кулачка и способность к смещению по рабочему диску. Настроить такой патрон достаточно сложно, особенно при нестандартной обработке.

Переналадка происходит по двум схемам:

  • Независимая регулировка кулачков – операция трудоемкая и выполняется не для каждой конструктивного типа патрона.
  • Синхронное перемещение кулачков ключом.

Для проведения наладки специальный ключ устанавливается в паз для настройки гидропривода.

При работе с устройством подобного типа отмечается небольшой люфт детали при вращении. По этой причине рычажные конструкции чаще используются при черновой обработке.

Самоцентрирующийся вид

Заготовка центруется в патроне за счет одновременного перемещения кулачков, что характерно трехкулачковому самоцентрирующемуся патрону. Синхронное перемещение всех кулачков обеспечивается за счет вращения диска, на торце которого сделаны пазы по спирали Архимеда.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

С противоположной стороны диска нарезано коническое зубчатое колесо. Оно входит в зацепление с тремя малыми кончиками. При повороте ключа приводится во вращение малое зубчатое коническое колесо, находящееся в зацеплении с диском.

Диск начинает вращение и перемещает кулачки, вставленные в пазы спирали. Изменением направления вращения производится сведение или разведение кулачков от центра. Сведение или разведение кулачков сопровождается зажимом или отжимом заготовки.

В патронах с механизированным приводом усилие зажима обеспечивает гидроцилиндр или пневмоцилиндр, установленный с задней стороны шпинделя. Шток цилиндра соединяется посредством тяги с механизмом перемещения кулачков в патроне. Тяга проходит через центральное отверстие в шпинделе. Перемещение поршня в одну или другую сторону означает, что заготовка зажимается либо освобождается.

Клиновой вид

Клиновая конструкция появилась после усовершенствования рычажного патрона.

Точность перемещения каждого кулачка удалось обеспечить после установки отдельных механических или пневматических приводов, что позволило использовать устройство на точных операциях.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Клиновой патрон наделен неоспоримым преимуществом перед прочими исполнениями. У него есть функция смещения оси заготовки от центральной оси станка. Присутствие эксцентриситета расширяет возможности станка по обработке деталей сложной конфигурации.

Характерные особенности при работе с клиновыми патронами:

  • Трудности при настройке на операцию.
  • Высокая точность установки при низком проценте погрешности.
  • Равномерно распределенная нагрузка от усилия зажима каждым кулачком повышает надежность закрепления заготовки.

Токарный станок с устройством ЧПУ нуждается в быстрой переналадке. В таких станках устанавливают зажимные модули с возможностью подключения к системе управления.

Материал, из которого изготавливают клиновые патроны, должен соответствовать высоким стандартам качества. Нельзя допускать изменения рабочих характеристик патрона в процессе обработки с высокой скоростью.

Цанговый вид

Закрепить быстро и надежно цилиндрическую деталь на токарном станке поможет цанговый патрон.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Во время первой установки могут возникнуть трудности, специалисту следует изучить инструкцию, а также технический паспорт изделия.

Цанга, являющаяся основным элементом конструкции, представляет собой втулку с продольными осевыми прорезями. За счет прорезей формируются упругие зажимные лепестки. Они служат кулачками при зажиме заготовки. Их количество варьируется от 3 до 6 в соответствии с диаметром втулки. Цанга помещается в корпус с зажимной гайкой.

Установленную во втулку заготовку равномерно обжимают лепестки за счет давления гайки на конус, который создает сжимающее усилие. Заготовка получает жесткую фиксацию, а радиальное биение почти отсутствует.

Патрон цангового типа рассчитан на длительный период эксплуатации, а количество закреплений-снятий не регламентируется. Мастеру необходимо выработать принцип работы на станке, с помощью которого коэффициент полезного действия будет оптимальным. Современные агрегаты легко поддаются настройке, многие мастерские предлагают услуги по установке такого оборудования.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Мембранный вид

Токарные патроны мембранного типа характеризуются высокой точностью центрирования и закрепления заготовки.

Мембрана из упругого материала располагается на фланце механизма. На нее устанавливаются зажимные кулачки со сменными губками. Количество кулачков варьируется быть от 3 до 8.

При закреплении заготовки включается пневмопривод.

Под давлением мембрана прогибается, губки расходятся на 0,1–0,2 мм. Заготовка заводится в патрон до упора и привод отключается. Под действием упругих сил мембрана стремится вернуться в первоначальное положение. Губки обжимают заготовку.

Подобный процесс занимает небольшое количество времени, но от мастера требуется щепетильность, внимательность и осторожность. Не стоит легкомысленно относиться к производственному процессу. Детали агрегата легко выходят из строя под давлением.

Мембрана, выполненная из пружинной стали, прочно удерживает заготовку при обработке. С увеличением количества кулачков повышается точность центрирования.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Применяют мембранные патроны на чистовых операциях с малыми силами резания. Специфика работы известна далеко не каждому мастеру, необходимо изучить нормативную базу, а также рекомендации профессионалов.

Как выбрать деталь

Оптимальную модель патрона для станка выбирают, руководствуясь комплексной методикой. В первую очередь учитывают технические данные станка и выполняемые операции. Исходя из этого, анализируют следующие параметры.

Рабочий диаметр – специалисты обращают внимание на наружный диаметр устройства и размер доступный для установки на подобном оборудовании. Важен посадочный размер проточки и расположение крепежа.

Конструктивное исполнение – имеет значение способ закрепления заготовки, расположение и число кулачков.

Параметры обрабатываемых деталей – необходимо знать максимальный и минимальный диаметр по валу и отверстию будущей заготовки, вес, длину, конфигурацию. Эти факторы влияют на метод крепления – прямыми или обратными кулачками.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Размер отверстия полого шпинделя под установку заготовки из прутка. А также диапазон частот вращения.

Условия эксплуатации токарного патрона требуют размещения в закрытом помещении, где исключено негативное воздействие природных факторов и агрессивных сред, способных вызвать коррозию.

Токарный патрон является неотъемлемой частью токарного станка и без него механическая обработка невозможна.

Поделись статьей:

Похожие статьи

Токарный станок своими руками | Строительный портал

Многие мужчины пытаются сделать самодельный токарный станок. Хозяева утверждают, что работа на токарном станке позволяет наслаждаться процедурой создания изящных вещей из необработанных заготовок. Купить готовый станок — не каждому по карману. Поэтому в этой статье мы рассмотрим, как сделать самодельный токарный станок.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Содержание:

  1. Предназначение токарного станка
  2. История токарного станка
  3. Устройство токарного станка
  4. Изготовление токарного станка



Предназначение токарного станка

Токарный станок является одним из первых металлообрабатывающих станков, что был изготовлен преимущественно для обработки изделий из любого материала – дерева, пластика и металла. С помощью такого станка можно получать детали различной формы при обработке наружной поверхности, расточке и сверловке отверстий, нарезке резьбы и накатке рифленой поверхности.

Производители в настоящее время изготавливают большое количество различных токарных станков. Однако зачастую они являются слишком сложными для домашней работы, громоздкими и дорогостоящими. Прекрасная альтернатива этому — изготовление самодельного маленького токарного станка по дереву или металлу, который является удобным в использовании благодаря своим небольшим размерам и простоте управления и позволяет обрабатывать в минимальные сроки небольшие детали.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Хорошо иметь в условиях домашнего пользования токарный станок по дереву, с помощью которого можно выточить мелкие детали для мебели, рукоятки для слесарных инструментов, держаки для хозяйственного инвентаря. Начав с простых изделий, вы можете постепенно дойти до создания изящных точеных мебельных гарнитуров и деталей для парусных яхт. С помощью токарных станков можно выточить нужные детали круглого сечения: оси или колеса.

Принцип работы на подобном токарном станке достаточно прост: заготовке, которая зажата в горизонтальном положении, придается вращательное движение, а лишний материал снимается подвижным резцом. Однако для осуществления этих простых манипуляций требуется механизм, который состоит из множества деталей, точно пригнанных между собой.

История токарного станка

Токарные станки прошли длинный путь развития, являясь когда-то примитивными устройствами и превратившись сейчас в высокопроизводительное оборудование для токарной обработки. За пару тысячелетий до наших дней самые простые устройства для обработки изделий из дерева и камня и придания им фасонной и цилиндрической поверхности применялись в Древнем Египте.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

В начале восемнадцатого века наш соотечественник, изобретатель и механик Андрей Нартов сконструировал и создал первый токарный станок с использованием суппорта с механическим перемещением. Это стало началом производства современных токарных станков своими руками и на предприятиях. Многие детали в станках Нартова, шкивы, рейки, зубчатые колёса, винты, были металлическими. Станки, как и прежде, в движение приводились человеком с помощью маховика.

В конце восемнадцатого столетия после изобретением паровой машины и мотора внутреннего сгорания, а потом и электрического двигателя ручной привод заменили машинным. Передача к токарным станкам движения выполнялась от общего двигателя посредством трансмиссионного вала. Его подвешивали к потолку или стене цеха. Движение от вала передавалось на каждый станок с помощью ременных передач.

Токарные станки в начале двадцатого века стали оснащать экономичными электрическими двигателями, индивидуальными для каждого станка. Одновременно станки начали усовершенствоваться, так как в них нуждалось массовое производство.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Промышленности были необходимы станки для обеспечения высокой производительности и максимально высокого качества обработки деталей.

Для изменения количества оборотов шпинделя и усовершенствования механизма станков они начали оснащаться ступенчато-шкивным приводом. Ходовой винт со шпинделем соединяли с помощью гитары из зубчатых колёс. Эти агрегаты в последствие были дополнены коробкой подач. Еще одним новшеством, появившимся в токарных станках, стала раздельная передача движений от ходового винта и валика на суппорт. В первом случае происходила нарезка резьбы, во втором –все остальные операции. Модернизация также коснулась и механизм фартука.

Быстрое развитие токарных станков ускорило возникновение быстрорежущей стали. Ее использование позволило скорость резки увеличить в пять раз, если сравнить со скоростью обработки обыкновенной углеродистой стали. Чтобы увеличить количество оборотов, число разных видов подач, токарные станки стали оснащаться ещё более сложной коробкой передач и вращения, а использовавшееся ранее подшипники качения заменили подшипниками вращения.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Особое внимание стало уделяться автоматической смазке деталей токарного станка.

Устройство токарного станка

Простейший самодельный токарный станок, что предназначен для обработки деревянных заготовок, в своей конструкции имеет несколько основных частей: раму, переднюю и заднюю бабки, ведущий и ведомый центры, электропривод, упор для резца. Рама выступает станиной и опорой для остальных агрегатов станка. Передняя бабка является неподвижной и служит базой для расположения основного узла вращения.

В передней раме размещается передаточный механизм, который связывает электрический мотор и ведущий центр. Вращательное движение через ведущий центр передаётся заготовке. Вдоль рамы свободно перемещается задняя бабка. Её перемещают зависимо от длины заготовки таким способом, чтобы обрабатываемую деталь прочно закрепить через ведомый центр.

Для токарного станка можно использовать любой привод, но только при соответствии его по оборотам и мощности обрабатываемой заготовке.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками И если уменьшение и падение оборотов можно решить при помощи передаточной системы, то мощность мотора останется неизменной.

Теоретически для самодельного настольного токарного станка может подойти любой мотор, даже на 200 Вт, но если вы намерены обрабатывать массивные заготовки, может случиться перегрев и возникнуть частые остановки. Чаще всего для передачи вращения применяется ременная передача, иногда фрикционная и даже цепная. Возможно решение и с отсутствием передаточных механизмов, где патрон или ведущий центр насаживается на вал электрического двигателя.

Ведомый и ведущий центры должны размещаться на одной оси, иначе заготовка будет вибрировать. При этом должны выполняться такие условия: фиксация, центровка и вращение. В лобовых станках применяется только ведущий центр. Фиксация заготовки в этом случае совершается при помощи планшайбы или кулачкового патрона.

Раму принято собирать из металлических профилей или уголков, а может состоять из деревянного бруска.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками В любом случае должно быть обеспечено жёсткое крепление ведущего и ведомого центров. Раму проектируют так, чтобы задняя бабка при настройке могла свободно перемещаться вдоль оси. Упор для резца также должен перемещаться.

После установки необходимого положения следует создать жесткую фиксацию всех элементов самодельного мини токарного станка. От цели работы, типа и размеров обрабатываемых заготовок зависят конечные габариты и форма агрегатов конструкции. Зависимо от назначения станка, также подбирается мощность и разновидность электропривода, который передаёт вращающейся детали нужное усилие. Он должен иметь характеристики, которые соответствуют испытываемой нагрузке.

Коллекторные двигатели для устойчивой работы электроприводом подходят меньше всего. При отсутствии нагрузок обороты неконтролируемо увеличиваются, и под действием экстремальной центробежной силы заготовка может вылететь из фиксаторов, что является очень опасным. Возможно применение таких моторов с редуктором, которые ограничивают бесконтрольный разгон заготовки.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками А вот в процессе вытачивания миниатюрных деталей с малой массой беспокоиться не о чем.

Для обработки заготовки, которая имеет диаметр 10 и ширину 70 сантиметров, рекомендуется применять асинхронный электродвигатель с мощностью больше 250 Вт. Такая разновидность электроприводов имеет устойчивость частоты вращения при нагрузках, и у них нет экстремального возрастания частоты вращения при отсутствии нагрузки и высокой массе вращаемой заготовки.

С другой стороны без использования ременной передачи, а при применении вала двигателя как части ведущего центра, внутри электромотора подшипники претерпевают нагрузку, на которую они не рассчитаны. Подшипники вала рассчитаны исключительно на нагрузку, что приложена под прямым углом, а в изготовленных своими руками миниатюрных токарных станках получается, что присутствует ещё и усилие, что направлено вдоль вала и провоцирует быстрое разрушение подшипников электродвигателя.

Поэтому вы можете скомпенсировать продольную силу.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Необходимо сделать с обратной стороны вала упор, где имеется технологическое углубление. Зависимо от конструктивных особенностей двигателя следует найти в его задней части опору, сделать аналогичное углубление и поместить шарик необходимого размера между ней и торцом вала. Упор должен хорошо прижимать шарик к валу, в противном случае толку от подобного подшипника не будет.

Ведомый центр бывает вращающимся или неподвижным. Он размещается на задней бабке станка. Если центр является неподвижным, то его изготавливают из обыкновенного болта, заточив конец резьбовой части под конус. В бабке также имеется внутренняя резьба. Тогда при вращении заострённого болта можно прижимать заготовку между центрами.

Ход болта составляет 20-30 миллиметров, остальное расстояние выставляют перемещением по направляющей оси задней бабки. Отшлифованный заострённый болт, что выступает ведомым центром, перед работой необходимо смазать машинным маслом для избегания дымления заготовки, как показано на видео о токарных станках.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Изготовление токарного станка

Своими руками токарный станок может собрать каждый умелец. Он характеризуется простотой в производстве и надежностью в работе. На нем вы сможете изготавливать и протачивать детали, а также затачивать режущий инструмент и обтачивания металлических изделий, проведения работ с костью, пластмассой и деревом, создания деревянных сувениров и предметов быта, а также при ремонте машины.

Находясь дома, у вас получится сделать своими руками токарный станок лучкового вида. Он является многофункциональным и простым в применении. А легкость заменяемости стальных элементов гарантирует длительный срок службы такого оборудования и его возможности переключения на работу с различным материалом. К двум деревянным стойкам, что выпилены предварительно, прикрепите болты и завинтите гайками.

Такие стойки способны укрепить конструкцию и предотвратить расшатывание деревянных стоек. Следите, чтобы отверстия для выбранных болтов подходили, и чтобы резьба гаек являлась соответствующей.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Чтобы в процессе работы не шатались резец и стамеска, их принято укреплять подручником, который представляет собой две дощечки, что соединены между собой при помощи клеевого состава или винтовым способом под прямым углом.

В обязательном порядке нижняя дощечка должна иметь скошенный угол и полоску из железа, предотвращающую деформацию стамески в процессе движения. Горизонтальную дощечку в свою очередь оснащают прорезью для контроля движения подручника и управления им для наиболее качественной работы. Чтобы подручник имел возможность вращаться свободно, в основании заготовки делают вдоль ее поверхности отверстия для завинчивания пробойника.

Деревянную заготовку, требующую обработки, привинтите плотно гайками, деталь благодаря этому закрепляется крепко и двигается свободно. Теперь изготовленный своими руками мини токарный станок готов к эксплуатации, однако не думайте, что детали следует обрабатывать только в одну сторону. Самодельный токарный станок позволяет вращаться детали в разные стороны для достижения оптимальной формы предмета и возможности будущего декорирования.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Для изготовления токарного станка своими руками вы можете взять маломощный двигатель (250-500 Вт), который имеется в наличии, или купить ранее использовавшийся мотор по недорогой цене. Хорошим вариантом будет применение электродвигателя от швейной машинки. Достаточно посмотреть фото самодельных токарных станков, чтобы в этом убедиться! Заднюю и переднюю бабку можно изготовить самостоятельно.

Шлифовальные и абразивные круги насаживаются на выступающий конец вала движка. При их помощи самодельный токарный станок сможет выполнять, кроме заточки инструмента, полировку или шлифовку поверхностей. Таким образом, токарный станок в быту – это просто незаменимая вещь при разноплановой обработке металла и древесины.

Если установить вместо шлифовальных кругов специальный переходник со сверлильным патроном, тогда такой станок получится использовать для сверловки отверстий и фрезеровки пазов в изделиях. К слову сказать, помимо деревянных реек, для изготовления рамы можно использовать набор сортового металла – уголки, швеллеры, балки и листовой материал.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Под небольшой токарный станок вы можете приспособить шлифмашину или обычную электродрель.

Теперь вы узнали о предназначении и использовании токарных станков в домашнем хозяйстве. Не зря же это оборудование прошло такой длинный путь развития! Самостоятельно можно изготовить простейшие миниатюрные токарный станки, которые, тем не менее, успешно справляются с поставленными перед ними задачами, будь-то обработка, шлифовка или выточка деталей нужных размеров из дерева или металла.

Чертежи с размерами токарный станок передняя бабка

Токарный станок по металлу своими руками – чертежи, видео, фото

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

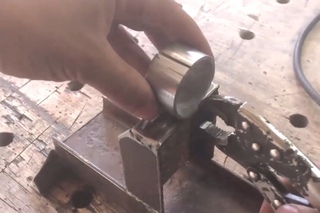

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Выравнивание бабки токарного станка

: резка испытательного стержня

Допустим, вы недавно купили токарный станок и установили его в своем магазине.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Может быть, вы даже ушли и выровняли это как босс. Вы готовы делать чипсы, верно? Ну, не так быстро. Как скажут вам настоящие машинисты, вы можете использовать все уровни и лазеры и все, что захотите, но доказательство в деле. Точное выравнивание приводит вашу машину в соответствие с требованиями (у машинистов есть или маленьких шариковых шариков), но последний шаг к тому, чтобы заставить машину по-настоящему хорошо работать, это разрезать контрольную планку.Это верный способ устранить последние следы поворота в постели.

Существует два типа тестовых полос. Один для проверки выравнивания шпиндельной бабки, что мы здесь и делаем. Есть другой тип, используемый для проверки выравнивания задней бабки, но это тема для другого дня.

Начнем с того, что забросили немного акций. Вы хотите что-то значительного диаметра, потому что у нас будет много неподдерживаемых вылетов, что вы обычно никогда бы не сделали. Акция должна быть максимально жесткой сама по себе.Чем больше у вас вылет, тем точнее будет ваше измерение закручивания кровати, но тест становится невозможным, если вылет слишком велик, чтобы заготовка оставалась жесткой при резке.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Это сложный баланс. Для этой демонстрации на моей маленькой настольной машине я использую заготовку диаметром 1 ¼ ”, длиной 5 ″. Для большой напольной машины хорошее начало — это запас диаметром 2 дюйма длиной около 10 дюймов.

Я использую свой индикаторный инструмент для 3D-печати, чтобы набирать номер на обоих концах. В течение одной тысячной будет служить нашим целям.

Наберите его как можно ближе к патрону с четырьмя челюстями. Чем больше времени мы выберем, тем быстрее и проще будет этот тест. Если у вас есть заготовка с обработанной поверхностью, это идеальный вариант, но холоднокатаный прокат с завода, как правило, подойдет. Здесь я использую мягкую сталь, но что-то вроде стали 12L14 без механической обработки облегчило бы получение хорошей отделки (которая помогает с измерениями).

Общая идея заключается в том, что мы делаем форму штанги. Мы будем делать высокоточные разрезы на концах, оставляя в центре более узкую область, которую мы можем легко пропустить.

Когда набранная масса набрана, поверните рельефную зону в центре планки, оставив около дюйма на каждом конце нетронутым.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Мы будем только измерять концы, поэтому средняя часть будет только мешать. Ослабление также минимизирует износ инструмента между разрезами (что повлияет на результаты наших испытаний). Рельеф 30-50 тыс. Достаточно. Нам нужно достаточно места, чтобы очистить несколько тестовых разрезов на каждом конце. Не уменьшайте слишком много, потому что нам нужна эта жесткость на складе.

Обратите внимание, что мы , а не , используем хвостовую часть для поддержки здесь.Это важно, потому что хвостовой запас вводит свой собственный набор переменных, которые влияют на выравнивание. Мы только тестируем выравнивание шпиндельной бабки, поэтому не может использовать заднюю бабку. Это означает, что мы должны делать очень легкие порезы, потому что наша жесткость очень низкая.

Обратите внимание, что к концу сокращений рельефа у меня возникла какая-то неприятная болтовня, потому что мы вышли из того положения, где мы должны быть без поддержки хвостового запаса. Финиш вообще не имеет значения для зоны рельефа, а я был нетерпелив и слишком резок.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

С созданным рельефом мы можем выполнить очень световых разрезов в двух областях измерения. Мы хотим всего лишь достаточно, чтобы очистить поверхность вокруг (поэтому мы знаем, что мы находимся внутри любого выбега в патроне). Я делаю двухтысячные сокращения на каждом проходе здесь. Сделайте свой проход в обеих областях измерения, не касаясь перекрестного слайда между ними. Остановите машину в конце и отмерьте, затем сверните каретку назад и сделайте еще один отрезок, если необходимо.

Между каждым проходом тщательно измеряйте две полосы.

После того, как вы произведете чистый разрез в обеих областях измерения, сравните диаметры с высококачественным микрометром. Если они разные, машина обрезает конус, что означает, что ваша кровать имеет некоторый поворот. Немного отрегулируйте или отрегулируйте задние ножки токарного станка и сделайте еще один разрез.

Больший хвостовой конец на перекладине означает, что передний правый угол вашего пути слишком низок (инструментальный инструмент становится ближе к работе во время движения).Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Если конец патрона шины больше, передний правый угол вашего пути слишком высок (инструментальный наконечник все дальше отдаляется от работы во время движения).

В моем случае, два конца — тупые гайки на 1,245 ″, поэтому я очень счастлив. Этой машине можно доверять, чтобы не порезать конусы в пределах как минимум 6 дюймов или около того.

Как близко вы хотите получить эти измерения, зависит от вас, но одна десятая тысячной над 5-6 ″, вероятно, достаточно хороша для всего, что может понадобиться любителю. Как только вы закончите, вы можете смазать и сохранить тестовую полосу для последующего использования. С рельефным срезом около 30 тыс. Раз один и тот же испытательный стержень можно использовать несколько раз.

Вот и все! Нарезка тестового бруса — это простой часовой проект, который научит вас ценным навыкам токарного станка и укрепит ваше доверие к станку.Если вы знаете, что можете доверять машине, вы поймете, что любые будущие проблемы существуют только между маховиками и чертежом *.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

* Это ты.

,

Детали токарного станка Page 1

С годами изменившиеся названия различных частей токарного станка еще не полностью стандартизированы. Без сомнения, когда правительство завершит организацию каждого другого аспекта нашей жизни, оно назначит высокооплачиваемую комиссию, которая изучит этот вопрос и вынесет «рекомендации».
Если вы хотите купить книгу или компакт-диск, чтобы расширить свои знания о токарных станках — и о том, как ими управлять — посмотрите здесь.
Иллюстрации обсуждаемых частей можно найти, перейдя по различным гиперссылкам, а также внизу этой страницы.Возможно, что для вашего токарного станка могут быть доступны инструкция по эксплуатации, иллюстрированная книга деталей или информационная литература по продажам: вы можете проверить, нажав здесь.
Иногда все еще можно увидеть рекламные объявления, относящиеся к определенным возможностям:
«SS» с обшивка и с обшивка, то есть с подачей мощности, которая скользит кареткой вдоль кровати и поперечно скользит по ней.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
«BG» B ack G для малой скорости (см. Ниже)
«BGSC» — B ack G и с экипаж c utting

BED
Станина токарного станка обеспечивает фундамент для всей машины и удерживает переднюю, заднюю бабку и каретку на одной линии.Точно обработанные поверхности кровати, по которым скользят каретка и задняя бабка, называются «путями».
Некоторые кровати имеют зазор около передней бабки, что позволяет поворачивать очень большие диаметры. Иногда зазор образуется механически обработанными способами, которые останавливаются рядом с передней бабкой, иногда — частью кровати, которая может быть снята, снята — и потеряна.
Некоторые очень большие токарные станки имеют «скользящую станину», в которой верхняя часть, на которой сидят каретка и задняя бабка, может скользить вдоль отдельной нижней части — и, соответственно, увеличивать или уменьшать зазор.

SADDLE
Отливка, которая помещается на верх кровати и скользит вдоль нее, почти повсеместно известна как «седло» — само собой разумеющийся и очень подходящий термин.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

APRON
Вертикальная, часто плоская и прямоугольная «пластина», прикрепленная к передней части «седла» и свисающая перед ним, известна как «фартук» и несет выбор передач и органов управления, которые позволяют каретка, которую нужно вести (рукой или силой) вверх и вниз по кровати.Механизм внутри может также зацеплять подачу с помощью резьбового соединения и подачу различных приводных инструментов, если они установлены. Ведущий винт, а иногда и приводной вал, часто расположены так, чтобы проходить через фартук и обеспечивать его приводом для выполнения различных функций. Сложность органов управления на фартуке и простота их использования являются надежным показателем качества токарного станка. Практически все токарно-винторезные станки имеют так называемый «полугайка» рычаг, который закрывает одну, а иногда и две половинки разрезной гайки, чтобы захватить ходовой винт и обеспечить привод для нарезания резьбы.
Дизайн фартука можно условно разделить на «одностенные» и «двустенные».Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками «Одностенный» фартук имеет всего одну толщину металла и, выступая из него (и не опираясь на свои внешние концы), является шипами, которые несут шестерни. Фартук с «двойными стенками» представляет собой гораздо более прочную конструкцию, похожую на узкую коробку с открытым верхом, на которой между двумя стенками установлены зубчатые шпильки, и, следовательно, жестко закрепленные на обоих концах. Конструкция такого типа создает очень жесткую конструкцию, которая с меньшей вероятностью прогибается при работе в тяжелых условиях; Другое преимущество состоит в том, что закрытое основание «коробки» можно использовать для размещения в масляном резервуаре иона смазки, который либо разбрызгивается вокруг, либо, предпочтительно, прокачивается для подачи шпинделей, зубчатых колес и даже, на некоторых токарных станках, поверхностей скольжения кровать и крестик тоже.

СОСТАВ СОСТАВНЫХ СЛАЙДОВ, состоящих из CROSS SLIDE и TOP SLIDE
Сидеть на вершине «седла» — это «поперечная горка», которая, как следует из ее названия, движется по кровати — и на вершине этого есть часто это «верхнее скольжение» или «скольжение инструмента», которое неизменно располагается так, чтобы его можно было повернуть и зафиксировать в новом положении.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
У очень ранних токарных станков был простой Т-образный кусок металла, на который токарь «упер» свой инструмент (все токарные работы выполнялись вручную), но когда стало возможным перемещать этот «упор» через кровать с помощью винтовой подачи, он становился известный, как ни странно, как «Слайд-отдых».Самый ранний известный пример «слайд-покоя» иллюстрируется в Mittelalterliche Hausbuch, , немецкой публикации около 1480 года.
После того, как «верхний слайд» стал более распространенным, термин «слайд-покой» использовался не так часто. — и различные функции двух слайдов привели к тому, что их конкретные названия стали более широко распространенными.
Когда предоставляются два предметных стекла (или иногда на токарных станках часовщика три), полная сборка называется «составное» или «составное скольжение» или даже «составное скольжение-упор».Известно, что некоторые производители маркируют «Верхний слайд» как «Составной остаток» или даже «Составной слайд», но как « — составной » означает «соединение двух или более», а не «один», это Использование термина в неправильном.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Верхний и поперечный ползун вместе обозначаются как «составной»

Каретка
Вся сборка седла, фартука, верхнего и поперечного ползуна называется «кареткой». Известно, что некоторые американские публикации (даже справочники производителей) случайно называют это «седлом», но это неверно.

ЗАГОЛОВОК .
Головка токарного станка использовалась когда-то, чтобы называться «Фиксированная шпиндельная бабка» или «Фиксированная головка», а вращающийся вал внутри нее — «Оправка». Сегодня оправку обычно называют «шпиндель», но это может вызвать путаницу с задней бабкой, где скользящая планка по-разному называется «плунжер», «бочка» — и «шпиндель».
Передняя бабка, как правило, жестко закреплена на станине (исключения существуют в некоторых производственных, с ЧПУ, автоматических и «швейцарских-автоматических» типах) и содержит все механизмы, включая различные виды и комбинации шкивов или зубчатых колес, так что шпиндель может быть заставил поворачиваться на разных скоростях.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

ШПИНДЕШНИК ГОЛОВНОЙ СТОРОНЫ
Конец шпинделя бабки обычно обрабатывается таким образом, чтобы на нем могли размещаться лицевая панель, зажимной патрон, пластина привода, внутренние или внешние цанги — или даже специальные приспособления, предназначенные для определенных работ. В свою очередь, эти навесные приспособления удерживают обрабатываемую деталь.
«Фитинг», сформированный на конце шпинделя, обычно бывает одного из пяти типов:
1) — простой фланец, через который могут проходить резьбовые шпильки на лицевой панели или патроне (например,) и затягиваться на месте с помощью гаек.Это безопасный метод, позволяющий осуществлять высокоскоростное реверсирование, но он очень неудобен на токарном станке общего назначения.
2) — Резьбовой носик, на который крепятся фитинги. Это вполне приемлемо для токарных станков меньшего размера, но неудовлетворительно для более крупных промышленных станков, где по соображениям производственной экономии может потребоваться повернуть шпиндель с высокой скоростью.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Вращение привинченного патрона приводит к его отвинчиванию, что может привести к катастрофическим последствиям.
3) — Фитинг «D1-Taper Camlock» — давно используемая стандартная система, в которой используются три или более «шпилек», которые поворачиваются для фиксации на задней стороне патронов и лицевых панелей и т. Д.
4) — Конус — либо простого типа Hardinge, либо, для больших токарных станков, «конический носик с длинным ключом» — более старый, но превосходный американский дизайн, где большое резьбовое кольцо удерживалось в плену на конце шпинделя и используется для вытягивания патрона или другого фитинга на длинный конус с ключом, сформированный на конце шпинделя. Идеальная система для жесткой установки более тяжелых патронов, теперь она в значительной степени вышла из употребления. Фитинги были доступны в различных размерах, начиная с L00 (L ноль ноль) и обрабатывались до L0, L1, L2 и т. Д.
5) — различные приспособления, которые становятся все более сложными и, по-видимому, изобретены для того, чтобы претендовать на Национальный стандарт (знаменитый синдром , не изобретенный здесь, ).Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Все, что им удалось сделать, — это повысить производственные затраты за счет предотвращения обмена инструментами со шпинделем и станками и требовать от компаний вести больший запас запчастей и количество дублированных фитингов. Некоторые из этих усилий включали: британские и стандартные шпиндельные носики ISO — прямой монтаж; Британский и ISO короткий конус с болтом или шпилькой; Британский и ISO короткий конус с фиксацией Camlock; Британский и ISO короткий конус с байонетным кольцевым креплением и, конечно же, стандартные немецкие шпиндельные наконечники.Невероятно, но, кажется, никогда не было французского стандарта — и мы все еще ожидаем официального анонса по слухам тройной камеры стандарта Ботсваны со сверхзажимным носом и китайской модели New Moon Slide-and-Snap-Примерно фитинги.

BACKGEAR
Как следует из названия, «backgear» — это шестерня, установленная в задней части бабки (хотя на практике она часто расположена в других положениях), которая позволяет медленно вращать патрон с сильно увеличенным крутящим моментом (поворот мощность).Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Токарные станки с задним ходом иногда называют «BG» или «BGSC» — последний означает «задний ход и нарезание резьбы». Поначалу способность медленно обрабатывать заготовку может показаться ненужной, но отливка большого диаметра, прикрепленная к лицевой панели и работающая на скорости 200 об / мин (примерно самая медленная скорость, обычно доступная на токарном станке без заднего механизма), будет иметь линейную скорость на своем внешний край за токарной мощностью маленького токарного станка. Включая заднее колесо и, таким образом, уменьшая скорость, но увеличивая крутящий момент, можно успешно выполнить даже самые крупные работы, смонтированные на лицевой панели.
Для нарезания резьбы также требуется низкая скорость, обычно от 25 до 50 об / мин, особенно если оператор новичок или сложная работа. Минимальная скорость, превышающая эти цифры (как это обычно бывает на большинстве дальневосточных и европейских машин, но не на машинах, построенных в Соединенном Королевстве), означает, что ввинчивание, особенно внутри, в глухие отверстия, фактически невозможно.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Эти токарные станки рекламируются как «резьбонарезные», но в действительности это означает просто подачу мощности вдоль станины. Даже если вы столкнетесь с проблемой создания системы шкивов для уменьшения скорости шпинделя, вы обнаружите, что крутящий момент, необходимый для поворота больших диаметров на низких скоростях, приводит к проскальзыванию ремней.Единственное решение — с малой скоростью с приводом от зубчатого колеса, и поэтому подходящий небольшой токарный станок с установленным на нем задним ходом не только способен нарезать резьбу, но и может выполнять бурение в тяжелых условиях, бурение больших отверстий и обработку больших диаметров: другими словами, возможно использовать это до самых пределов его способности и силы.
Начинающих иногда смущает вопрос о том, как задействовать backgear — особенно, если у токарного станка нет справочника — но с небольшой осторожностью любой может решить, как это сделать, по крайней мере, на обычной машине.На главном шпинделе токарного станка, на котором установлен приводной шкив, будет установлено большое зубчатое колесо, обычно называемое «бычье колесо».Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Колесо быка крепится к шкиву с помощью гайки и болта, подпружиненного штифта, собачки, которая давит на шестерню на шкиве (или каким-либо другим способом) и, если это крепление отменяется, ослабляя гайку и толкая это к шкиву, или вытягивая штифт — должно быть обнаружено, что шкив будет свободно вращаться на валу. При перемещении «задних планок» в положение — они обычно скользят вбок или устанавливаются на эксцентриковый штифт — механизм включается.Если шкив не будет вращаться на валу, или кажется, что нет очевидного способа отсоединить бычье колесо от шкива, возможно, вы имеете дело с «чрезмерно спроектированной» машиной, в которую было введено какое-то умное устройство. сделать жизнь «легкой» для оператора. Иногда встречается винт, находящийся на одном уровне с поверхностью приводного шкива, а под ним находится подпружиненный штифт, который вдавливается в заднюю поверхность колеса быка. Иногда используются механизмы «скользящего кулачка» с быстрым действием (как на токарных станках серии Drummond и Myford M), в которых ручка на лицевой стороне колеса быка должна быть сдвинута вбок, и, таким образом, она поднимается по рампе, действие которой отключает соединительный штифт автоматически.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Некоторые токарные станки с закрытыми передними бабками (как более поздние модели Boxford) имеют задний рычаг с одним рычагом; в этой системе перемещение первой части движения рычага расцепляет соединение, в то время как следующая перемещает механизм в сетку.

LEADSCREW
Первоначально называемый «ведущей резьбой», или описываемый как «ведущий винт», но теперь всегда называемый «ходовым винтом», это стержень с длинной резьбой, обычно расположенный вдоль передней части станины или на некоторых ранних примерах, бегущих между путями вниз по центральной линии кровати.С помощью ряда зубчатых колес для соединения шпинделя токарного станка с ходовым винтом — и ходового винта с кареткой токарного станка — последний вместе со своим режущим инструментом может быть вынужден перемещать заданное расстояние на каждый оборот шпинделя.

ЗАДНЯЯ ЧАСТЬ
Когда-то Tailstock был известен в Англии как «сыпучий материал», «голова Ppoppet» или «свободная голова» — последний старомодный термин, использованный Харрисоном и другими английскими фирмами в некоторых своих рекламных публикациях до начала 1970-х годов.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Устройство выполнено с возможностью скольжения вдоль кровати и может быть зафиксировано на нем в любой удобной точке; верхняя часть агрегата снабжена так называемым «стволом», «шпинделем», «плунжером» или «стрелой», которые можно перемещать внутрь и из основной отливки вручную, с помощью рычага или винтовой подачи и несет « Мертвый центр «, который поддерживает другой конец работы, проводимой (различными способами) в передней бабке.
Специальные центры, которые вращаются вместе с работой, могут быть использованы в задней бабке; они известны как «вращающиеся центры» и не должны называться «живыми центрами» — этот термин зарезервирован для центра, установленного в шпинделе бабки.
Давным-давно центры называли токарями «поппеты» — предположительно из «вставь в них» — и они носили с собой свои собственные, закрепленные в хлопковых отходах и ревниво охраняемые в верхнем кармане своего комбинезона.

COUNTERSHAFT (в США иногда называют «валом»)
Большинство небольших электродвигателей в Британии работают на частоте вращения 50 Гц при 1425 об / мин, тогда как в США (на 60 Гц) они обычно маркируются довольно быстро при около 1700 об / мин или около того.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
Если бы шпиндель токарного станка приводился в движение непосредственно от одного из этих двигателей, даже с использованием небольшого шкива на валу двигателя и большего шкива на токарном станке, он вращался бы слишком быстро, чтобы быть полезным для подавляющего большинства работ ; следовательно, необходимо ввести какой-то способ уменьшения скорости шпинделя токарного станка — и это работа промежуточного вала .
В типичной схеме, показанной здесь, двигатель прикреплен к вертикальной, шарнирной, чугунной плите и снабжен небольшим шкивом на шпинделе. Поскольку двигатель 1500 об / мин приводит в движение намного больший шкив в соотношении примерно 5: 1 — скорость снижается до 300 об / мин (1500 делится на 5).
На том же валу, что и у очень большого шкива, находится набор из трех меньших шкивов, расположенных в «обратном» порядке с теми, что на токарном станке. Если средний шкив на промежуточном валу выполнен для привода шкива одинакового размера на токарном шпинделе, он тоже, конечно, будет вращаться со скоростью 300 об / мин.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Шкивы с каждой стороны обычно располагаются так, чтобы вдвое и удваивать эту скорость — следовательно, создается набор скоростей, охватывающий полезные 150 об / мин, 300 об / мин и 600 об / мин.
Легко установить как малый, так и большой шкивы на вал двигателя, и два соответственно более крупных шкива на промежуточном валу, и, таким образом, удвоить число доступных скоростей до шести. Если используется двухскоростной электродвигатель, диапазон снова удваивается до 12, и, если проектировщик токарного станка смог сжать четырехступенчатый шкив между подшипниками шпинделя, будет доступно в общей сложности 16; с установленным задним колесом общая скорость возрастет до тридцати двух скоростей, которые, как правило, могут начинаться с 25 об.вечера. и расширять до 3000 об / мин.

СМЕННЫЕ КОЛЕСА и ОБРАТНАЯ ЧАСТЬ
Сменные колеса — это зубчатые колеса, используемые для нарезания резьбы и подачи мощности; они приводят привод от шпиндельной бабки вниз к ходовому винту . Как правило, они находятся внутри крышки с крайней левой стороны токарного станка, но многие старые станки, созданные в то время, когда производители не заботились о спасении людей от собственной небрежности и потери пальцев, оставляли их открытыми.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
Вызывается «сменные колеса», поскольку инженеры однажды называли «шестерни» «колесами», а слово «изменение» из-за необходимости менять их каждый раз, когда требовалась другая резьба или скорость подачи инструмента, выражение возвращается к самое раннее время, когда шестерни использовались для этой цели. Набор зубчатых колес, называемый зубчатой ​​передачей , обычно устанавливается на рычаге квадранта , который можно регулировать, поворачивая его крепление, чтобы обеспечить сцепление верхней шестерни, установленной на нем, с выходным зубчатым колесом (называемым шипом). шестерня) на шпинделе (или реверсивном механизме), который необходимо установить.В Великобритании рука иногда упоминается как «банджо» — хотя это выражение действительно должно быть ограничено теми типами только с одним слотом. Некоторые производители, чтобы усложнить жизнь себе и своим клиентам, опробовали и другие системы. Привод через сменные колеса часто включает механизм обратного хода, благодаря которому привод к ходовому винту может быть мгновенно изменен на обратный, и, следовательно, режущий инструмент, предназначенный для перемещения к передней бабке или от нее по желанию.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками В своем «нейтральном» положении он также позволяет свободно и бесшумно вращать шпиндель бабки, не приводя в действие сменные винты и ходовой винт.
Для получения более подробной информации о резьбонарезных станках, нажмите здесь и для более подробного объяснения функций, необходимых для небольшого здесь ..

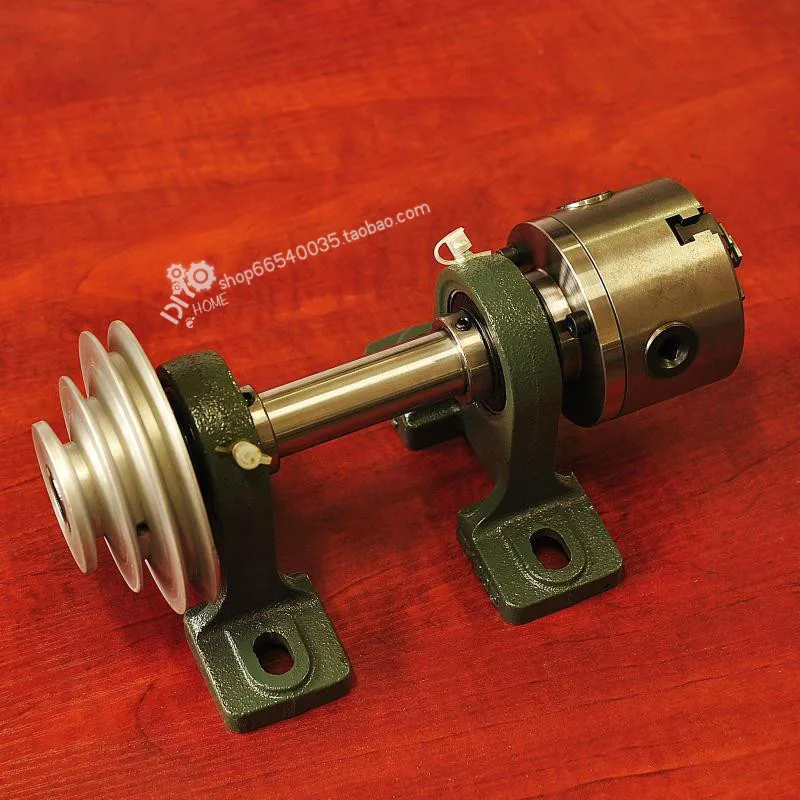

80/100 / маленький токарный шпиндель, высокопрочное винтовое соединение, деревообрабатывающий токарный станок, сборка бабки, с фланцем | |

Малый токарный шпиндель, пожалуйста, смотрите размер изображения, диаметр шкива по умолчанию составляет 28 ключей 6

[Это шкив с установленным внутренним отверстием 28. Для других размеров цена обсуждается отдельно.],

Шкив не установлен, потому что у друзей разные требования к шкиву.

Я не сделал кронштейн, потому что у моих друзей разные требования к высоте шпинделя.

Вы можете совместить основание шпинделя с внутренним отверстием 65 или сделать свой собственный кронштейн.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

шпиндель шлифовальный станок фланец радиальное биение 0,005 —— 0,02 мм

биение торца фланца 0,01–0,02 мм [не поставляется более 2 проводов],

Подходит для самоцентрирующихся патронов K11 или K12.

100 фланцев меняют 125 или 130 плюс 10 долларов, то есть основной вал из 100 фланцев заменяется на 125 или 130 фланцев, меняются только фланцы, а остальные размеры шпинделя остаются неизменными.

Единица измерения: мм D1 D2 D3 h3 х3 х4 Сквозное отверстие Скорость вращения
80 шпиндель 80 65 28 175 100 30 18 3500RPM
100 шпиндель 100 65 28 175 100 30 18 3000RPM

Шпиндельный шлифовальный станок плюс.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками
Высокая точность

Центрирующие ступени шпинделя и фланца тесно взаимодействуют

,

Лицевая панель токарного станка по дереву — никогда не делайте этого — 8 вещей

Лицевая панель токарного станка по дереву может быть одним из самых надежных способов крепления дерева к токарному станку. Тем не менее, есть некоторые меры предосторожности, которые также необходимо учитывать при работе с лицевой панелью токарного станка по дереву.

Что такое лицевая панель токарного станка по дереву? Планшайба для токарного станка по дереву обеспечивает надежное механическое крепление между токарным станком и заготовкой деревянной чаши с помощью винтов. На лицевой панели токарного станка по дереву нет движущихся частей.Два компонента лицевой панели токарного станка по дереву — это резьбовая шейка, которая крепится к резьбе передней бабки станка, и вертикальная пластина с отверстиями для винтов для крепления деревянной заготовки чаши.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Лицевая панель токарного станка по дереву работает хорошо и обеспечивает хорошее соединение, потому что это простое и прочное оборудование.

Доступны лицевые панели токарного станка по дереву

Доступны лицевые панели различных размеров и конфигураций. Планшайбы измеряются по двум измерениям: размеру резьбы передней бабки и общему диаметру самой планшайбы.

Вот ссылки на несколько лицевых панелей токарных станков по дереву разных размеров.

Лицевая панель токарного станка по дереву не отказоустойчивая

Может показаться, что это простое устройство надежное и беспроблемное в использовании, но это не так .

Простые на первый взгляд ошибки или недосмотры при использовании лицевой панели токарного станка по дереву могут привести к разочарованию, шероховатости поверхностей и чему-то еще худшему.

Никогда не делайте этого с лицевой панелью токарного станка по дереву

Уменьшить планшайбу токарного станка по дереву

Лицевая панель токарного станка по дереву меньшего размера может быть недостаточной и не поддерживать должным образом деревянную заготовку чаши под рукой.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Хорошее эмпирическое правило для определения размера лицевой панели токарного станка по дереву состоит в том, чтобы использовать планшайбу примерно в одну треть диаметра заготовки чаши.

Если планшайба слишком мала, заготовка чаши может немного или сильно прогибаться при увеличении скорости токарного станка.

Вибрирующая поверхность делает гладкие долбления практически невозможными. Сильная вибрация может привести к тому, что деревянная заготовка чаши может неожиданно покинуть станок.

Вот статья об определении правильной скорости токарного станка.

Если вы сомневаетесь, большая лицевая панель лучше, чем та, которая потенциально слишком мала.

Лицевые пластины

должны быть под рукой, чтобы удовлетворить ваши конкретные потребности в токарной обработке деревянных чаш. Лично у меня много лицевых панелей разных размеров, от маленьких до очень больших, и много промежуточных.

У меня есть множество лицевых панелей на выбор в разделе рекомендуемых передач, ознакомьтесь с различными вариантами лицевых панелей.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Блокировка передней бабки

Довольно часто требуется навинтить заготовку чаши с прикрепленной лицевой панелью токарного станка по дереву на переднюю бабку, когда она зафиксирована на месте.

Я не знаю, почему это происходит. Возможно, из-за того, что шпиндельная бабка была предварительно заблокирована при снятии планшайбы или патрона, мы возвращаемся к уже заблокированной шпиндельной бабке.

Не рекомендуется вручную поворачивать деревянную заготовку чаши при нарезании резьбы на токарном станке.

Вместо этого разблокируйте переднюю бабку, если она заблокирована, держите заготовку чаши неподвижно и поворачивайте переднюю бабку с помощью маховика до тех пор, пока резьба не начнет касаться планшайбы. Продолжайте вращать маховик, чтобы полностью прикрепить лицевую панель.

Причина, по которой мы не хотим точить дрова, двояка.

Во-первых, вес и рычаги заготовки чаши могут быстро привести в действие крестообразную резьбу.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Это действительно то, чего мы пытаемся избежать, повреждая резьбу передней бабки и лицевой панели.

Во-вторых, переворачивая иногда громоздкую и неуклюжую заготовку чаши, трудно почувствовать резьбу. Используя маховик левой рукой, мы можем легко определить, плавно ли крутятся нити или свисают.

Поворот без лицевой панели с опорой

Иногда резьбовая шейка лицевой панели короче резьбы шпинделя передней бабки. Это может оставить зазор между концом лицевой панели и буртиком шпинделя передней бабки.

Если этот зазор оставить незакрытым, люфт резьбы вызовет вибрацию в заготовке поворотной чаши.

Подумай об этом так: нити не связаны друг с другом на сто процентов. Если бы они были, было бы почти невозможно соединить их вместе.

Несмотря на то, что нити плотно прилегают, вокруг них остается достаточно места для движения. Резьба помогает в создании надежного соединения, но плечо резьбы лицевой панели является наиболее важным аспектом.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

После того, как лицевая панель токарного станка по дереву выдвинута и установлена ​​заподлицо с выступом шпинделя передней бабки, любое боковое движение практически невозможно.

Если лицевая панель просто не установлена ​​полностью, найдите время, чтобы убедиться, что она установлена ​​правильно.

Если планшайба не прилегает к заплечику шпинделя передней бабки, используйте специальную токарную шайбу, чтобы заполнить зазор.

Перед установкой лицевой панели между лицевой панелью и передней бабкой можно поместить шайбу из пластика или нейлона. Эта прокладка может заполнить зазор и надежно зафиксировать лицевую панель, чтобы предотвратить вибрацию при вращении.

Неправильная форма винта

Большинство лицевых панелей токарных станков по дереву имеют углубленные отверстия для винтов с конической головкой.Очень важно использовать винты с угловой головкой, которые будут плотно входить в отверстия лицевой панели.

Например, винт с цилиндрической головкой не использует углубление на лицевой панели и может допускать боковое движение при вращении.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Неверный размер винта

Винты, используемые для крепления деревянной заготовки чаши к лицевой панели, должны быть подходящего размера как для лицевой панели, так и для заготовки чаши.

Простой способ проверить правильный размер данного винта — вставить его в отверстие для винта на лицевой панели и поднять для проверки.

Винт должен входить и заполнять утопленное отверстие для винта на поверхности лицевой панели. Он не должен быть слишком маленьким и иметь возможность много скользить. Винт также не должен быть слишком большим и выступать за углубление.

Кроме того, диаметр вала винта, обычно от № 8 до № 12, должен соответствовать отверстию для винта на лицевой панели с небольшим дополнительным пространством, а не с избыточным свободным пространством.

Глядя под лицевую панель, винт должен выступать примерно на семь витков за пределы лицевой панели.

Если вы насчитали менее семи витков резьбы, вы можете использовать более длинный размер винта.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

В большинстве случаев не требуется более семи нитей, и они потенциально могут сделать повреждающие отверстия в пространстве, которое станет деревянной чашей.

Используйте нижние винты

Это большой. Ни при каких обстоятельствах не используйте шурупы для гипсокартона с лицевой панелью токарного станка по дереву.

Шурупы для гипсокартона

сделаны дешево и предназначены для удержания гипсокартона на месте, и точка.Шурупы для сухих стенок не обладают прочностью, чтобы выдерживать боковое срезающее давление заготовки чаши на токарном станке, и они будут особенно проверены, если произойдет заедание.

Используйте качественные шурупы для дерева при креплении лицевой панели к деревянной заготовке чаши.

Я стараюсь всегда использовать винты из нержавеющей стали с квадратным наконечником. Шурупы служат дольше, особенно при использовании с древесиной с высоким содержанием танина, а квадратные наконечники позволяют легко закручивать или извлекать шурупы с помощью моего очень эффективного беспроводного ударного шуруповерта.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Прикрепить к коре

Не рекомендуется прикреплять лицевую панель токарного станка по дереву на кору средней и толстой толщины.

Как вы, возможно, слышали в других статьях, каждая порода дерева уникальна, и каждая имеет свои особенности.

Многие факторы влияют на то, будет ли кора держаться на деревянной заготовке чаши. Старые заготовки чаш или более хрупкие породы деревьев могут легко отслаиваться от коры.

Недостаточный контакт винтов с деревянной частью заготовки чаши может привести к тому, что винты лицевой панели потеряют сцепление с заготовкой чаши.

Если вам нужно прикрепить лицевую пластину к коре на стороне заготовки деревянной чаши, удалите кору с места, где будет соединяться лицевая пластина.

Я использую четырехдюймовый круговой отрезной круг на электрической угловой шлифовальной машине, чтобы срезать кору, чтобы освободить место для лицевой панели.

После удаления коры винты лицевой панели обеспечат более надежное соединение с деревянной заготовкой чаши.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Реверс без установочного винта

Если вы все сделали правильно до этого момента и ваша заготовка деревянной чаши прикреплена к токарному станку, у вас все равно может возникнуть проблема, если вы случайно измените направление токарного станка.

Это случилось со мной однажды. Один раз — это все, что мне нужно было помнить, чтобы всегда включать токарный станок с направлением вперед.

Когда незакрепленная лицевая панель токарного станка по дереву находится на токарном станке, а токарный станок перевернут, лицевая пластина может быстро отсоединиться, и заготовка чаши упадет на направляющие станины внизу.

Некоторые лицевые панели имеют установочный винт в резьбовой шейке лицевой панели, предназначенный для решения именно этой проблемы. Установочный винт можно затянуть шестигранным ключом перед включением станка.

Если у вас есть проблемы с запоминанием направления токарного станка, или вам нужно изменить направление токарного станка, возможно, для шлифования, обязательно используйте лицевую панель токарного станка по дереву с установочным винтом.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками

Лицевая панель токарного станка по дереву Вывод

Я могу сказать вам, что большинство вещей в этом списке я сделал неправильно в тот или иной момент.

Лицевая панель токарного станка по дереву, вероятно, является одним из самых простых и эффективных аксессуаров для токарного станка по дереву.

Однако важны мелочи.

Некоторое время я использовал планшайбу, которая не полностью прилегала к заплечику шпинделя передней бабки.

Угадайте, что?

Поверхность моей чаши была покрыта следами от инструментов из-за тонких вибраций, начинающихся с крепления лицевой панели.

Вибрация является серьезной проблемой, когда речь идет о чистых резах при токарной обработке деревянной чаши. Прочтите эту статью, в которой подробно описаны источники вибраций и способы их смягчения.

Использование планшайбы — один из нескольких способов прикрепить деревянную заготовку чаши к токарному станку.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Для получения дополнительных знаний вот три способа крепления дерева к токарному станку.

Я надеюсь, что эти советы о том, что не следует делать с лицевой панелью токарного станка по дереву, помогут вам в токарной обработке деревянной чаши и облегчат вам получение окончательной деревянной чаши, которую вы оба представляете и способны создать.


Прикрепить чашу к токарному станку? Прочтите также эти статьи:
• 5 ДЕРЕВЯННАЯ ЧАША С ХУДШИМИ ШИПАМИ
• ДЕРЕВЯННАЯ ЧАША ВРЕЗНАЯ ИЛИ ШИПОВАЯ – ЧТО ЛУЧШЕ?
• НАПРАВЛЕНИЕ ПОВОРОТА ДЕРЕВА НАПРАВЛЕНИЕ ВОЛОКНА – НАПРАВЛЕНИЕ ЗАГОТОВКИ ДЕРЕВА


Happy Turning,
Кент

Урок на токарных станках — Экстремальное руководство

«Экстремальным» электроинструментом для многих серьезных столяров является токарный станок по дереву.Токарный станок также является одним из старейших инструментов для обработки дерева. Считалось, что токарные станки с луковым приводом возникли в Древнем Египте.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками У меня есть сундук, сделанный моим предком задолго до появления механических инструментов, и в нем есть красиво выточенные столбы, свидетельствующие о навыках древних мастеров. К счастью, много лет назад я также унаследовал полный набор «старинных» токарных инструментов. Токарный станок можно использовать для создания множества различных предметов, от ножек мебели до подсвечников и других декоративных токарных изделий. Токарный станок также можно использовать для токарной обработки больших предметов, таких как столбы, крошечные, причудливые ручки для письма, или для токарной обработки деревянных мисок и других предметов.Токарная обработка требует определенных навыков и практики, но этому легко научиться, и это один из самых приятных приемов деревообработки.



Токарные станки

Все токарные станки имеют одинаковую базовую конструкцию, хотя размер и качество различаются. Токарный станок обтачивает деревянную заготовку, в то время как инструмент, прижатый к вращающейся заготовке, удаляет древесину, создавая симметричную форму.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Размер токарного станка зависит от длины и диаметра заготовки, которую можно перевернуть на станине токарного станка.Вам понадобится токарный станок с расстоянием между центрами 36 дюймов, чтобы выточить большинство ножек стола. Размеры могут варьироваться от «мини» 10-дюймовых моделей до моделей с расстоянием между центрами до 40 дюймов. Большинство токарных станков обозначаются «качанием» или наибольшим диаметром заготовки, которую можно перевернуть через станину. Это означает, что 15-дюймовый токарный станок будет обтачивать деталь диаметром 15 дюймов с зазором 7 1/2 дюйма между станиной и центром зубчатого колеса. Токарные станки обычно доступны с размахом от 10 до 17 дюймов. Размер качелей наиболее важен для чаши и других токарных станков большого диаметра.



Некоторые старые токарные станки имели внешние шпиндели, позволяющие поворачивать внешний конец головки. Сегодня многие качественные токарные станки оснащены поворотной передней бабкой. Это позволяет поворачивать переднюю бабку наружу и поворачивать чаши большого диаметра.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Некоторые более экономичные модели токарных станков оснащены трубками для крепления передней и задней бабки. Токарные станки могут генерировать сильную вибрацию, особенно на этапе черновой обработки. Токарные станки с чугунной станиной обеспечивают большую опору, чем трубчатые модели. Для разных операций нужны разные скорости.Более экономичные модели оснащены ступенчатыми шкивами и ремнями. Чтобы изменить скорость, вы перемещаете ремни на шкивах. Модели более высокого качества имеют переменную скорость, что позволяет вам набирать желаемую скорость.

Для разных операций необходимы разные скорости вращения. Токарный станок с регулируемой скоростью позволяет мгновенно менять скорость.



Основные этапы токарной обработки

Базовая токарная обработка состоит из двух операций; точение шпинделя и точение планшайбы.Токарная обработка шпинделя производится между центрами ножек мебели, подсвечников и других предметов.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Токарная обработка планшайбы выполняется с припуском, установленным на планшайбе, которая вставляется в главный шпиндель. Для обеих этих операций используются два конкретных типа методов; резка и выскабливание.

Делительная головка на токарном станке Craftsman позволяет индексировать токарную обработку для таких работ, как гофрирование колонн.

Стамески для деревообработки доступны в шести распространенных конфигурациях: долото, косое, разделительное, остроконечное, плоское и круглое.Стамески, используемые для резки, включают в себя долото, косой и разделительный инструмент. Стамески, используемые для соскабливания, включают в себя плоский нос, круглый нос и острие копья. Острые качественные долота необходимы для продуктивной, легкой и безопасной токарной обработки древесины.



  Качественные токарные инструменты также необходимы. Показаны как новейшие современные инструменты, так и некоторые, которые я унаследовал. Инструменты токарного станка практически не изменились за эти годы.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками



Основной токарный шпиндель

Обязательно прочтите и усвойте руководство оператора, прилагаемое к токарному станку, и соблюдайте все правила техники безопасности.Если вы неопытны, основы работы на токарном станке следует изучить, вращая небольшой шпиндель. Выберите кусок запаса 2 на 2 на 12 дюймов в длину. Используя линейку и карандаш, отметьте диагональные линии от угла к углу на обоих концах ложи. Сделайте надрез глубиной около 1/8 дюйма на каждой диагональной линии одного конца. Это сделано для того, чтобы центр шпоры удерживал приклад.

Первый шаг при токарной обработке шпинделя — это разметка по диагонали углов на каждом конце. Сделайте надрез по отметкам на одном конце для центра ответвления.

Расположите точку центра подшипника непосредственно над пересечением двух линий на противоположном конце и постучите по ней деревянной или пластмассовой киянкой. Кусок дерева также можно держать над концом центра, чтобы защитить его, когда вы вставляете его на место.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Снимите центр подшипника и установите центр зубчатого колеса на противоположном конце, убедившись, что выступы совмещены с пропилами. Затем удалите центр шпоры.

Вставьте центр зубчатого венца и центры приводных подшипников на место, чтобы создать «посадочное место» для центров.

Установите центры на место, шпору в переднюю бабку и центр подшипника в заднюю бабку. Используйте кусок дерева, чтобы слегка посадить их на место. Не вбивайте их плотно на место. (Некоторые токарные станки имеют фиксированные центры вместо центров подшипников. В этом случае поместите немного воска или масла в центральное отверстие ложи, чтобы смазать его.) Поместите ложу между центрами и зафиксируйте заднюю бабку на месте. Затем переместите центр подшипника в дерево, повернув маховик задней бабки.Убедитесь, что оба центра правильно вошли в ранее сделанные отверстия. Поверните приклад вручную, чтобы убедиться, что он правильно отцентрирован.

Вставьте центры в переднюю и заднюю бабки, а затем поместите заготовку шпинделя между ними.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Поверните колесо на задней бабке, чтобы затянуть заготовку между двумя центрами.

Отрегулируйте подручник так, чтобы его внешний край находился на расстоянии около 1/8 дюйма от внешних углов ложи. Остальные также должны быть примерно на 1/8 дюйма выше центральной линии приклада.Поверните ложу вручную, чтобы убедиться, что она не касается подручника. Важно поворачивать с правильной скоростью. Черновая обработка требует медленной скорости. Например, черновая обработка 2-дюймового квадрата длиной около 18 дюймов должна выполняться при 1100 об/мин. Чистовая обработка может выполняться на более высоких скоростях 2000 об / мин для этого размера. Показанный токарный станок Craftsman имеет скорость, указанную спереди на шкале скорости, а также таблицу размеров и скоростей вверху.

Важно правильно расположить подручник для безопасной и легкой работы.

Различные инструменты можно удерживать одним из двух способов, в зависимости от того, используются ли для резки методы резки или соскабливания.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Одна рука, в зависимости от того, левша или правша, удерживает инструмент на подручнике, направляя конец инструмента вдоль полки подручника пяткой руки. Противоположный конец стамески держится рукой ладонью вниз. Убедитесь, что вы крепко держите долото обеими руками. Зубила могут «вырваться» из рук, повредив заготовку или создав опасность для оператора.

Важны правильное положение подручника и угол наклона долота. Скос на конце долота всегда должен располагаться напротив обрабатываемой детали. Если остальная часть слишком низкая, а угол долота удерживается более горизонтально, это приводит к тому, что острие долота впивается, вызывая вибрацию. Если упор слишком низкий, а долото держится слишком высоко, существует опасность того, что долото вылетит из ваших рук.

В большинстве случаев выемка используется для черновой обработки заготовки до закругления.Расположите долото чашкой вверх и слегка поверните к другому концу упора. Аккуратно и медленно вставляйте конец долота в заготовку до тех пор, пока он не начнет касаться заготовки и не удалит немного материала.Самодельная передняя бабка для токарного станка по дереву: Как сделать переднюю (заднюю) бабку и шпиндель токарного станка своими руками Затем плавно перемещайте долото вдоль остальной части. В конце хода слегка поверните долото назад к противоположному концу, но с чашкой, все еще поднятой, и потяните ее назад в противоположном направлении. Повторяйте эти шаги, пока запас не станет круглым. Переместите подручник по мере необходимости, чтобы выполнить черновую обработку различных частей заготовки и сохранить расстояние 1/8 дюйма между кромкой подручника и кромкой заготовки.

Первый шаг – сделать заготовку круглой, обрезав углы. Для этого шага используйте инструмент «выемка» и расположите руки, как показано на рисунке.

После того, как заготовка закруглена, она калибруется по различным диаметрам. Инструмент удерживается несколько иначе для этих методов соскабливания, потому что требуется больший контроль. В этом случае инструмент держится ладонью держателя подручника вверх. Запястье по-прежнему удерживается внизу, а сторона указательного пальца скользит по подручнику в качестве направляющей.Это позволяет вам использовать пальцы руки с упором для помощи в позиционировании инструмента.

Отметьте расположение бортов, бухт и поворотов. Используйте отрезной инструмент, удерживаемый в положении резки, чтобы прорезать канавки в заготовке в нужных местах. Используйте пару внешних штангенциркулей в каждом месте, чтобы убедиться в правильности измерений. Скорость можно увеличить для более плавного резания после черновой обработки заготовки.



После того, как заготовка будет скруглена, прочным карандашом отметьте расположение различных выступов, углублений, сужений и других элементов дизайна.

После того, как вы отмерите заготовку по каждому диаметру, используйте скребковые инструменты для придания формы заготовке между диаметрами резки. Косая стамеска может быть использована для закругления боковых сторон бусин, а круглая насадка используется для вырезания бухт. Чтобы сформировать вогнутые и выпуклые формы, используйте наклонный и круглый нос по мере необходимости.

Используйте токарные инструменты различной формы, чтобы придать заготовке желаемую форму. Часто меняйте подручник, чтобы поддерживать правильное положение.

Детали малого диаметра и длинные детали должны быть подкреплены люнетом, чтобы предотвратить их биение.Вы можете сделать свои собственные, или приобрести готовые остатки. Woodcraft Supply имеет отличный люнет шпинделя.

После того, как деталь сформирована, ее можно быстрее и легче отшлифовать на токарном станке. Будьте осторожны, так как наждачная бумага может сильно нагреться, а шлифование на токарном станке создает много пыли, поэтому не забудьте надеть пылезащитную маску.

После создания желаемой формы отшлифуйте и отполируйте ее, вращая на токарном станке.

Дублирующие повороты

Если вам нужно выточить несколько деталей одинаковой формы, сделайте шаблон из жесткого картона, тонкой фанеры или тонкого куска дерева.Затем вы можете придержать его против вращения (при выключенном токарном станке) и проверить правильную форму. Более быстрый и точный способ — использовать токарно-дупликаторный станок. Craftsman Wood Lathe Copy Crafter дублирует токарную обработку шпинделя или неглубокой чаши и может дублировать либо прототип, либо шаблон. Его также можно использовать для конусной работы до 38 дюймов в длину.



Раздельное точение

Одним из необычных методов токарной обработки является раздельная токарная обработка. Заготовка склеивается, чтобы получилась квадратная заготовка с вклеенной между частями бумагой.После того, как приклад повернут, кусочки разделяются вдоль линии бумаги с помощью острого долота. Таким образом создаются половинные или четверть оборота. Одно из распространенных применений — старинная мебель, где в таких предметах, как филадельфийские высокие мальчики, используются четверть оборота и рифленые колонны. Опять же, делительная головка на токарном станке может упростить размещение канавок.



Лицевая панель

Токарная обработка планшайбы выполняется путем первоначальной установки ложи на планшайбу, которая имеет конус, чтобы входить в шпиндельную бабку.Деревянные пластины, тарелки и маленькие миски или даже округлые ножки мебели в форме шара можно превратить с помощью этой техники. Пока ложа все еще находится в квадрате, отметьте по диагонали от угла к углу, чтобы найти центр задней части ложи. Затем используйте циркуль, чтобы отметить внешнюю окружность детали, которую нужно повернуть. С помощью ленточной пилы грубо обрежьте заготовку до нужной формы и размера. Большой квадратный приклад опасен, и его трудно закруглить. Использование ленточной пилы делает этот шаг проще, безопаснее и быстрее.Используйте винты, чтобы прикрепить приклад к лицевой пластине (с обратной стороны лицевой пластины). Оставьте дополнительную глубину сзади, чтобы отрезать область отверстия для шурупов. Другой метод состоит в том, чтобы приклеить материал к ненужному материалу с бумагой между ними, придать форму, а затем отделить ненужный материал. Начните токарную обработку с черновой обработки ленточной пилы снаружи до идеальной круглой формы. Затем вы можете использовать инструмент для соскабливания, чтобы сделать различные надрезы, такие как разрезание внутренней части, округление края, создание бусинок или бухт снаружи или другие формы.

Миски, ящики и другие формы обтачиваются заготовкой, прикрепленной к планшайбе, закрепленной на токарном станке.

Чрезвычайно важно продолжать перемещение подручника, чтобы обеспечить надлежащую поддержку для каждого положения инструмента. Круглая подставка для точения чаш лучше всего подходит для точения глубоких чаш и других форм, особенно для внутренней поверхности. Они имеют закругленный упор для инструмента, который позволяет приблизить инструмент к ложе. Система подручных инструментов для токарных станков Woodcraft Supply имеет малую и большую подставки для чаш со стойками разного размера, чтобы соответствовать разным подставкам для токарных станков. У Craftsman также есть токарная опора для своих токарных станков.



Внешний токарный станок

Более крупные детали, которые нельзя перевернуть на станине станка, можно обточить на токарном станке с внешним приспособлением. Передняя бабка повернута на 90 градусов к станине. Приклад устанавливается на планшайбе, и методы такие же, как и при токарной обработке планшайбы над станиной. Для этой техники требуются упоры для поворота чаши. Они откидываются от подручника, установленного на станине токарного станка, и направляются к передней части ложи. Из-за размера работы, часто используемого в этой технике, будьте осторожны, действуйте медленно и держите скорость на минимальном уровне.Поэкспериментируйте с мягкой древесиной меньшего размера, прежде чем приступать к большим проектам из твердой древесины. Если вы действительно заинтересованы в точении мисок, ваз, коробок и других подобных изделий, ознакомьтесь со специальными инструментами, доступными в Woodcraft Supply. Lee Valley LTD также предлагает полную линейку внутренних полых инструментов, а также полную линейку качественных токарных инструментов и оборудования.

Некоторые токарные станки можно поворачивать на 90 градусов для внешней токарной обработки. Поворотный упор Woodcraft Supply Bowl позволяет легче повторять закругленные формы чаш с помощью инструментов.



Специальные токарные трюки

Один из забавных приемов — склеить шпиндели или плоские изделия для тарелок или мисок из дерева контрастных цветов. При повороте разные сегменты образуют необычные узоры. Мелкие предметы, такие как шахматные фигуры или мебельные ручки, можно поворачивать на винтовой пластине. Также доступен ряд токарных патронов, которые позволяют захватывать мелкие предметы для токарной обработки. Ложа сначала имеет размер шипа, чтобы поместиться внутри патрона. Вы также можете сделать свой собственный деревянный патрон для таких токарных работ.Снова создайте шип на заготовке и вставьте его в деревянный патрон, который прикручен к планшайбе. Поверните деталь, а затем вытащите шип из патрона.

Деревянные заготовки можно склеить с листом бумаги между ними, вывернуть, а затем разделить на части для создания декоративных разъемных выточек для отделки мебели и шкафов.

Токарный станок также может быть оснащен лепестковыми шлифмашинами, сверлильными патронами, полировальными кругами и другими принадлежностями, чтобы расширить возможности использования инструмента и сделать его более универсальным.

Однако у меня есть предупреждение — точение по дереву вызывает привыкание. Как только вы почувствуете это, вы будете искать оправдания, чтобы делать больше проектов.



Правила безопасности

1. Не носите свободную одежду.

2. Наденьте защитное покрытие для волос, чтобы сдержать длинные волосы.

3. Носите защитные очки, соответствующие стандарту ANSI Z81.7 США.

4. Наденьте лицевую маску или пылезащитную маску.

5. Держите руки подальше от патрона, центров и других движущихся частей.

6. Отсоединяйте инструмент при смене насадок.

7. Не применяйте силу к режущим инструментам.

8. Никогда не оставляйте работающий токарный станок без присмотра.

9. Убедитесь, что заготовка надежно закреплена, выключите токарный станок, если заготовка раскололась или





ПРИМЕЧАНИЕ

Токарный станок с регулируемой скоростью

Токарный станок, представленный в этой колонке, представляет собой 15-дюймовую модель Craftsman с регулируемой скоростью.Эта сверхмощная модель имеет цельное чугунное основание, а также чугунные переднюю и заднюю бабки, в которых размещен асинхронный двигатель максимальной мощности 2 лошадиных силы. Маховик на передней бабке позволяет регулировать скорость от 400 до 2000 об/мин. Передняя бабка поворачивается от 0 до 90 градусов для наружных токарных работ диаметром до 20 дюймов. Одной из особенностей, которая мне особенно нравится, является делительная головка. Двадцать четыре фиксирующих упора с интервалом в 15 градусов фиксируют головку для нарезания канавок фрезерным станком. Устройство поставляется с 6- и 12-дюймовым упором для инструментов, 4-дюймовой планшайбой, цилиндрическими центрами и центрами подшипников.Токарный станок показан установленным на станине токарного станка Craftsman.



Производители токарных станков

Ремесленник

craftsman.com



Кузница

(800) 476-4849

www.smithy.com



Поставка изделий из дерева

(800) 225-1153

www.woodcraft.com

Распространенные заблуждения о токарной обработке древесины

За годы работы токарем по дереву Бетти Скарпино столкнулась со многими распространенными заблуждениями об этом ремесле.Я видел это слишком часто: человек узнает что-то новое, он неправильно применяет знания, и в результате получается что-то плохое. Черт возьми, это все еще случается со мной слишком часто! К счастью, я пережил те события, в основном целым и невредимым. Я хотел бы поделиться некоторыми понятиями о токарной обработке дерева, которые легко понять неправильно, в надежде уменьшить путаницу и добавить вам удовольствия и безопасности. Некоторые из этих недоразумений возникают из-за множества новых токарных изделий, доступных в настоящее время. Многие новые гаджеты превосходны, но если вы не потратите время на то, чтобы понять их правильное использование, они вызовут проблемы.

Маски и защитные очки

Пыль, древесная стружка и даже целые куски могут разлететься, когда вы начнете поворачивать, поэтому необходимо использовать защитное снаряжение для лица. Хотел бы я постановить, что ни один токарный станок не запустится, пока оператор не наденет защитную маску! Очки предназначены для предотвращения попадания осколков в глаза. 9-дюймовая чаша, вращающаяся со скоростью 2000 об/мин, намного больше щепки. Если она или какая-то ее часть вылетит из станка, она разобьет вам лицо. Достаточно?

Неверная высота подручника

Самый частый вопрос, который я получаю, когда демонстрирую токарную обработку шпинделя: «На какой высоте установить подручник?» Мой ответ: установите высоту подручника так, чтобы резка происходила на центральной линии шпинделя или выше нее.Если она слишком высока, инструмент не будет резать, но все равно будет в безопасности, и все, что вам нужно сделать, это опустить подручник. Если он слишком низкий, тогда это небезопасно. Если подручник расположен в центре или выше, между деревом и режущей кромкой инструмента возникает сопротивление. Если подручник расположен слишком низко и резание происходит ниже центра, сопротивления нет, и фактически вращение древесины оттягивает инструмент от подручника. Если произойдет поимка, инструмент можно будет вытащить и бросить в невинного прохожего.Несколько слов об этих изогнутых S-образных упорах. Ну, два слова: плохой дизайн. Они не работают по прямому назначению, так что не тратьте деньги. Вместо этого купите тот кусок фигурного дерева, о котором вы мечтали.

Гуж в изобилии!

Выемки для шпинделя более плоские, чем выемки для чаши, выемки для чаши (как та, что справа) нарезают более глубокие канавки, что идеально подходит для закругления токарных чаш. На рынке так много новых токарных инструментов, что я даже иногда путаюсь — а я даже не упомянул разные заточки! Позвольте мне предложить это, чтобы помочь вам разобраться в различиях:

Долото шпинделя имеет более плоский профиль, чем долото чаши, и более мелкую канавку.Наоборот, профиль выемки чаши круглый, а канавка более глубокая. Комбинированный долото находится где-то посередине, и в зависимости от того, как вы заточите фаску, его можно использовать для токарной обработки шпинделей или чаш.

Черновые канавки предназначены только для токарной обработки шпинделя. Их хвостовик обычно узкий, но размер режущей кромки большой. Это несоответствие между хвостовиком и режущей кромкой создает большой крутящий момент на хвостовике. Это нормально для вращения шпинделя; однако при точении чаши с гораздо большим диаметром это давление вниз больше, и эти выступы могут сломаться.

Вот где новички путаются: инструкторы используют фразу «начертить миску». Не зная о крутящем моменте и размере хвостовика, студент хватается за грубую долото, чтобы атаковать большую заготовку чаши. Бывают плохие вещи. Для токарной обработки чаши используйте большой прочный долото для чаши.

Задачи с переменной скоростью

Вот еще один пример новой технологии, создающей потенциальную опасность. С помощью циферблатов с регулируемой скоростью легко увеличить скорость и забыть, что она была установлена ​​для вращения шпинделя.Представьте, что произойдет, если впоследствии к токарному станку будет присоединена большая чаша, а оператор не забудет уменьшить уставку скорости? Если он достаточно быстр, он может дотянуться до циферблата или штепсельной вилки и избежать катастрофы, но если нет, то он мешает и становится мишенью для стрельбы. Не буду называть имен… но группа токарных станков, которых я знаю, решила устроить соревнование, кто быстрее всех повернет чашу. Хотя это не обязательно плохая концепция, добавление настройки высокой скорости привело к тому, что чаша первого человека слетела с токарного станка.По иронии судьбы, человек, который стал жертвой этой катастрофы, был тем же человеком, который задумал конкурс. Я думаю, что потребовалось шесть швов, чтобы остановить поток и восстановить повреждение лба. Всегда проверяйте шкалу скорости, особенно перед установкой чего-либо на токарный станок.

Время от времени снимайте патрон, очищайте его и проверяйте, не слишком ли разболтались кулачки.

Вот моя теория о том, почему на рынке так много токарных патронов: когда токарная обработка по дереву впервые стала популярной, демонстранты ездили по округе, останавливаясь в различных местных клубах.В каждом клубе были разные марки и модели токарных станков. Чтобы иметь возможность легко прикреплять древесину к этим токарным станкам, демонстратор вложил средства в патрон с большим количеством адаптеров шпинделя. Демонстрант прикрепляет кусок дерева к токарному станку, чтобы показать различные разрезы, и в какой-то момент во время демонстрации кто-то спрашивает: «Какой тип патрона вы используете?» Демонстрант отвечает на вопрос, но не думает объяснять посетителю, почему он использует патрон или что патрон не обязательно является лучшим решением для точения чаши.Новичок токарь в конце концов думает, что ему нужен именно этот патрон, поэтому он заказывает его. Его друг, не желая остаться без последней игрушки, тоже покупает ее. Производители видят растущий интерес к патронам, поэтому начинают выпускать новые, более совершенные. И так… теперь у нас есть из чего выбирать.

Некоторые патроны превосходны. Некоторые из них более полезны в качестве пресс-папье, чем по прямому назначению. Вы можете выяснить, какой из них вам больше нравится, попробовав его у друга или посетив урок, где используются патроны.Эй, если вы не возражаете против расходов, закажите несколько и решите, что лучше всего использовать на вашем токарном станке, а что лучше всего работает в качестве пресс-папье! Лично я считаю, что патроны отлично подходят для черновой обработки и возврата зеленых чаш. Они также полезны для токарной обработки шпинделя, особенно при токарной обработке коробок и производственных изделий. Существуют патроны большой и малой емкости. Выберите соответственно. Время от времени очищайте и проверяйте кулачки на предмет износа. Эти челюсти со временем ослабевают, и это проскальзывание может вызвать проблемы.Кроме того, (опять же) следите за тем, чтобы скорость вашего токарного станка была разумной — патроны не предназначены для 100-процентного надежного удержания, особенно с чашами большого диаметра.

Старое токарное оборудование использовало цилиндрический приводной центр на передней бабке в сочетании с мертвой точкой, установленной на задней бабке.

Недавно студент прислал мне сообщение, в котором спрашивал, почему кусок дерева, который он прикрепил к токарному станку между центрами, не перестает вращаться, когда он пытается сделать рез, как бы он ни затягивал заднюю бабку.После серии сообщений взад и вперед, я, наконец, понял проблему. Он использовал живой центр в передней бабке вместо приводного центра. Приводной центр направляет мощность токарного станка на вращение дерева. Они вставляются в шпиндель передней бабки и имеют два назначения:

1. они удерживают древесину на токарном станке

2. они захватывают конец заготовки, чтобы мощность токарного станка могла ее повернуть.

В новых токарных станках используются более эффективные и стабильные безопасные приводные центры и вращающиеся центры для монтажа.

Для точения между центрами полезно использовать подвижный центр в задней бабке (вместо старомодных мертвых центров). Живые центры вращаются, потому что они оснащены подшипниками. Это здорово, потому что позволяет центру вращаться при вращении дерева, тем самым предотвращая возгорание дерева, но все еще удерживая его на токарном станке. С нынешним широким использованием подвижных центров для задней бабки производители обратили внимание на центры для передней бабки: что можно было бы изобрести, что было бы не только полезно, но и способствовало бы продажам? Должен сказать, что приводной центр уходит в прошлое — безопасные приводные центры в настоящее время являются излюбленным гаджетом.Проблема: некоторые из этих новых приводных центров очень похожи на живые. Это сбивает с толку новичков!

И сбивает с толку большинство деревообрабатывающих магазинов. Они еще не разобрались в новых безопасных приводных центрах. Когда мой ученик зашел в местный магазин деревообработки, чтобы попросить приводной центр, и вернулся домой с приводным центром, ошибка была понятна: водить/жить; центр/центр; задняя бабка/передняя бабка. Цилиндрические приводные центры, безусловно, подходят для использования, но помните, что они удерживают древесину настолько надежно, что, когда происходит зацеп, «отдачей» может быть инструмент, а не древесина.Центры безопасного привода также надежно удерживают древесину (и правильно вращают древесину), но они позволяют дереву прекратить вращательное движение, когда происходит захват. Они также учат студентов использовать более контролируемый разрез, избегая при этом неприятностей.

Навык против техники

Если то, что вы делаете во время поворота, не работает, сделайте шаг назад и проанализируйте ситуацию. Возможно, дело не в том, что вы недостаточно квалифицированы. Возможно, вы просто неправильно применяете технику или используете неправильный инструмент.Будьте в безопасности и получайте удовольствие от поворота!

Самодельный токарный станок по дереву или самодельный токарный станок по дереву

Некоторое время назад я решил построить себе самодельный токарный станок по дереву. Это еще один из тех проектов, в которых я не был уверен, что он сработает, и потребовал бы немалых усилий заранее, прежде чем я увижу, сработает ли он. К счастью, это произошло.

ОБНОВЛЕНИЕ 22.08.10: Я добавил НОВЫЙ ПОСТ ЗДЕСЬ с подробным описанием конструкции передней бабки токарного станка и регулятора скорости двигателя токарного станка! Нажмите на ссылку, если вас интересуют детали дизайна.У меня есть видеоклип ЗДЕСЬ на моем канале YouTube, в котором более подробно объясняется этот токарный станок.
Готовый самодельный токарный станок по дереву


Все на токарном станке было приобретено «домашним способом» или, другими словами, это все то, что я выкопал из кучи хлама или валялся. в это время. Есть пара вещей, которые мне пришлось купить, но мои наличные расходы на этот проект составили менее 50 долларов.00. Я могу точить изделия диаметром до 20 дюймов и длиной 36 дюймов, хотя крутить такой большой материал страшно даже на «настоящем» токарном станке, поэтому я не часто делаю такие большие вещи.



Древесина, из которой сделана рама, взята из старых транспортировочных поддонов, которые я разобрал, а затем обстрогал ровно и ровно. Сначала они были 4 X 4, но теперь они немного меньше! Края ножек я оставил квадратными, но рельсы станины имеют закругленные края, чтобы седло подручника и седло задней бабки скользили немного лучше.

Деталь передней бабки токарного станка своими руками

Система привода состоит из серводвигателя постоянного тока, который в то время был выброшен моим работодателем. Я использовал хомут для шланга, чтобы прижать его к поперечине в секции ноги. Поперечина имеет вертикальные прорези для натяжения приводного ремня. У меня были сомнения относительно того, насколько хорошо это будет работать, но я езжу на нем уже почти 8 лет, и мне никогда не приходилось натягивать ремень или возиться с двигателем.К серводвигателю подключен клиновидный ремень, который приводит в движение второй больший шкив, соединенный со шпинделем в передней бабке. Это дает приличное передаточное отношение, поэтому я могу заставить серводвигатель вращаться быстрее, чем шпиндель. Это важно, потому что, хотя двигатель является сервоприводом постоянного тока, в нем нет замкнутой системы управления скоростью — нет обратной связи от энкодера в двигателе. Из-за этого трудно заставить двигатель медленно вращаться под нагрузкой с постоянной скоростью, так как двигатель работает быстро, а шпиндель работает на более низкой скорости.

Более низкая скорость вращения удобна при шлифовании, покрытии воском и полировании уже обработанных деталей.



Шпиндель на самом деле представляет собой полый кусок трубы из хромомолибденовой стали, установленный в двух подшипниках, которые я вставил в вертикальную стойку, из которой состоит передняя бабка. Внутренний диаметр трубы немного больше 5/8 дюйма — я напилил и отшлифовал ее, чтобы получить такой диаметр (подробнее о том, почему позже). На рабочей стороне есть канавка под стопорное кольцо, которую я вырезал ножовкой. трубы.Стопорное кольцо предотвращает проскальзывание трубы через подшипники. Между шкивом и внешним подшипником находится пружина, которая находится снаружи трубы и давит на шкив и внутреннюю обойму внешнего подшипника.


Подставка для инструмента и рабочая зона самодельного токарного станка по дереву

Пружина предназначена для поддержания натяжения подшипников, удерживающих их вместе в стойке передней бабки. По сути, пружина пытается вытащить трубу через переднюю бабку в сторону от работы, но стопорное кольцо препятствует этому, поэтому вся неразбериха сжимается и прижимается к стойке передней бабки.Может быть, когда-нибудь я нарисую его поперечное сечение, если кто-нибудь спросит, потому что мое описание происходящего сбивает с толку, я уверен! ОБНОВЛЕНИЕ: Я сделал детали дизайна передней бабки благодаря электронным письмам от людей, и вы можете прочитать об этом ЗДЕСЬ в этом посте. Если вам нужна дополнительная информация, напишите мне по адресу [email protected] или оставьте комментарий ниже.

Задняя бабка имеет ту же концепцию, и вы можете увидеть пружину задней бабки на рисунке выше справа. Разница между ними заключается в том, что задняя бабка представляет собой сплошной стержень, заточенный до конца, а на внешнем конце вместо шкива есть гайка.Задняя бабка и подручник, показанные выше, крепятся к направляющим станины с помощью болта между направляющими для регулировки положения.

Различные самодельные оправки для токарных станков



Основная оправка, которую я использую в токарном станке, нижняя правая. Это было сделано путем взятия болта 5/8-11 и его продевания через фланец пола трубы, в который ввинчен короткий отрезок трубы. Я вклеил трубу во фланец трубы, просверлил отверстие в трубе и болте и закрепил его булавкой, чтобы болт не мог провернуться внутри фланца, не отвинтив трубу.После этого я склеил два диска из твердой древесины вместе, приклеил и прикрутил их к фланцу пола. В дереве есть отверстия для винтов, так что я могу привинтить детали, которые нужно повернуть на конец, поэтому, по сути, деревянные диски являются лицевой пластиной оправки. 5/8-дюймовый болт хорошо скользит внутри шпиндельной трубы в передней бабке, о которой я упоминал выше. Я подпилил шпиндельную трубу так, чтобы легко входил болт 5/8 дюйма. Я выбрал 5/8-11 в качестве размера болта, потому что это стандартная резьба на шлифовальных кругах и шлифовальных кругах, как показано на рисунке выше.Я также хотел, чтобы этот токарный станок мог работать как шлифовальный и шлифовальный инструмент.



Шлифовальный и шлифовальный стол



Это нечеткое изображение шлифовального стола. Он отлично работает, но опасен и имеет тенденцию шлифовать суставы примерно с той же скоростью, что и заготовку. На фото шлифовальный диск установлен в шпинделе, а стол впереди.Стол шарнирный, поэтому я могу отрегулировать его под разными углами шлифования и шлифования с помощью рукоятки оконной рукоятки, установленной внизу. Оконная рукоятка — это та, которую я купил в хозяйственном магазине, и она используется в старых домах с открывающимися окнами. Вы поворачиваете рукоятку, и связанная с ней планка открывает окно. Я установил его сбоку, поэтому поворот рукоятки регулирует стол вверх и вниз, устанавливая угол стола относительно шлифовального или шлифовального диска.

Токарный токарный токарный токарный контроллер скорости двигателя

Контроль скорости двигателя для токарного станка встроен в коробку, которая также сделана из дерева, но имеет металлоконструкцию и сзади обложка.Задняя крышка с жалюзи отошла от старой сушилки для белья, передняя тоже. Внутри на передней крышке я установил вариационный трансформатор и несколько конденсаторов. Вариак позволяет мне контролировать напряжение и, следовательно, скорость токарного станка, поворачивая большую черную ручку на картинке выше. Есть переключатель реверса, который позволяет двигателю вращаться в противоположном направлении для шлифования, и удобный световой индикатор, сообщающий мне, когда он включен. ОБНОВЛЕНИЕ: Я написал сообщение с более подробной информацией, включая схему контроллера скорости двигателя выше.Нажмите ЗДЕСЬ , чтобы проверить это!



За последние несколько лет это был полезный инструмент, и я сделал с его помощью кучу вещей. Честно говоря, я удивлен тем, как долго он просуществовал и как хорошо он работал все это время — определенно стоил времени и 50 долларов, которые потребовались для его создания.

Различные проекты токарного станка





Выше — некоторые вещи, которые я сделал с моим домашним токарным стантом.Еще одна полезная вещь, если вы собираетесь заниматься какими-либо работами по дереву, — это пылесборник. Я построил пылесборник из «вещей», которые у меня лежали, которые вы можете увидеть ЗДЕСЬ. Если вы хотите узнать больше о токарном станке или о чем-то еще, дайте мне знать!



Нажмите ЗДЕСЬ, чтобы увидеть больше вещей, связанных с Wood Lath… Взгляните ЗДЕСЬ на некоторые другие (но не все) проекты, о которых я писал!



ВОТ пост Лео Бейсика в его блоге о токарном станке, который он сделал.Он приписывает мой дизайн некоторым своим идеям в строительстве, но он сделал работу еще лучше! — Молодец Лео!



Если у вас есть какие-либо вопросы или комментарии, сообщите мне об этом ниже или отправьте мне электронное письмо по адресу [email protected]



Токарный станок по дереву 16 x 46 дюймов с УЦИ на Grizzly.com

Роскошный токарный станок по очень выгодной цене!

Токарный станок по дереву G0462 размером 16 x 46 дюймов с УЦИ может поворачиваться на 16 дюймов над станиной, оснащен двигателем мощностью 2 л.с. и имеет цифровую индикацию оборотов шпинделя.

Легко переключать скорости с помощью рычага управления скоростью переключения на лету, и нет никаких ремней, с которыми можно было бы возиться. Скорость может быть изменена между 600 и 2400 об/мин.

Внешний поворот тоже несложный, просто ослабьте переднюю бабку и поверните ее на 180° для полной гибкости.

Прочная чугунная конструкция обеспечивает плавную и стабильную работу.

Если вы хотите добавить больше места для хранения, ножки имеют опоры для полки, поэтому вы можете добавить свою собственную полку, изготовленную по индивидуальному заказу.

Если это не требуется местными нормами, крепление машины к полу является необязательным шагом. Если вы решите не делать этого со своей машиной, мы рекомендуем установить ее на опоры машины, так как они обеспечивают простой способ выравнивания и имеют вибропоглощающие подкладки.

Как и все токарные станки Grizzly, G0462 поставляется с годовой гарантией, которая распространяется на детали и гарантирует отсутствие заводских дефектов. (Расходные материалы не покрываются гарантией.)

Руководство G0462 было написано нашим U.С. на базе отдела технической документации и содержит полезную информацию. Полное и легко читаемое руководство содержит полные инструкции по сборке и обслуживанию вашего токарного станка.

Отделы обслуживания клиентов и технической поддержки Grizzly базируются в США. Детали и аксессуары для токарного станка доступны в Интернете и поставляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.

Сделано на заводе ISO 9001

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
  • Двигатель: 2 л.с., 110 В, однофазный, 14 А
  • Качели над кроватью: 16 дюймов
  • Поворот над подручником: 13-1/2″
  • Расстояние между центрами: 46 дюймов
  • Конус шпинделя: MT#2
  • Размер резьбы шпинделя: 1″ x 8 TPI RH
  • Конус задней бабки: MT#2
  • Скорость вращения шпинделя: переменная, 600–2400 об/мин
  • Поворот передней бабки: 0°, 60°, 90°, 120° и 180°
  • Ширина подручника: 11-7/8″
  • Диаметр стойки подручника: 1 дюйм
  • Габаритные размеры: 72-1/2″ Ш x 19″ Г x 48″ В
  • Приблизительный вес в упаковке: 354 фунта.
ХАРАКТЕРИСТИКИ:
  • Цифровой индикатор оборотов шпинделя
  • Поворот передней бабки на 0°, 60°, 90°, 120° и 180°
  • Наружное точение стало проще благодаря входящему в комплект удлинителю подручника
  • .
  • Рычаги быстрой фиксации/разблокировки задней и передней бабки
  • Прочная, прецизионно отшлифованная чугунная станина и ножки обеспечивают устойчивость и минимизируют вибрацию
  • Включает лицевую панель 6 дюймов, вращающийся центр чашки и центр ответвления

Лучший токарный станок по дереву 2022 года | Отзывы

Walts DIY поддерживается ридерами.Когда вы покупаете по ссылкам на нашем сайте, мы можем бесплатно получать партнерскую комиссию.

Токарный станок по дереву — незаменимый инструмент для любого плотника, будь то новичок или профессионал. Токарные станки по дереву восходят к эпохе промышленной революции и прошли долгий путь развития передовых технологий в 21 веке благодаря качеству, функциям, мощности и производительности. Без токарного станка по дереву проекты по токарной обработке трудновыполнимы, требуют много времени и труда.На токарном станке по дереву можно создавать красивые изделия из дерева.

Токарные станки бывают трех размеров; полноразмерный токарный станок, мини-токарный станок по дереву или средний токарный станок, в зависимости от того, насколько малы или велики ваши проекты. Одной из самых важных особенностей является то, что он должен иметь отличную прочную станину, которая является основной горизонтальной балкой поперек основания станка.

Эта станина обычно изготавливается из чугуна и должна быть тяжелой, чтобы токарный станок не вибрировал, когда дерево вращается на двигателе. Однако есть несколько других особенностей и технических характеристик, на которые следует обратить внимание, поэтому покупка токарного станка по дереву может быть сложной и запутанной.Имея это в виду, мы составили исчерпывающий обзор 5 хороших токарных станков из цельного дерева, чтобы помочь вам решить, какой из них подходит для вашего следующего проекта по дереву!


Вот краткое изложение того, что мы предоставим в этой статье с обзором токарного станка по дереву:

  • Во-первых, мы покажем наши 5 лучших вариантов в удобной для чтения сравнительной таблице
  • Далее мы обсудим их функции и преимущества, которые могут быть вам полезны
  • Затем мы внимательно рассмотрим любые недостатки, которые, по нашему мнению, вам следует знать о
  • .
  • И, наконец, мы внимательно рассмотрим технические характеристики приличного токарного станка по дереву, чтобы дать вам лучшее представление об ассортименте

Хорошо звучит? Давайте приступим!



См. Токарные станки по дереву на Amazon




Наши любимые токарные станки по дереву – сравнительная таблица:

НАЖМИТЕ на любое изображение ниже, чтобы увидеть рейтинги и обзоры на Amazon




Лучший токарный станок по дереву | 5 отзывов



1.Grizzly Industrial (модель G0462) Токарный станок по дереву (лучший в целом) Лучший в целом
  • Промышленный токарный станок по дереву Grizzly имеет однофазный двигатель мощностью 2 лошадиных силы, поворот над станиной 16 дюймов, правый шпиндель передней бабки 1 дюйм на 8 TPI, конусы шпинделя и задней бабки MT № 2, а также тахометр шпинделя с цифровым считыванием.
  • Он имеет рычаги быстрой блокировки/освобождения для задней и передней бабки. Предусмотрено 10 скоростей в диапазоне 600-24000 об/мин. Изменение скорости легко благодаря рукоятке переключения на лету, поэтому не нужно возиться с ремнями.
  • Поворот подвесного двигателя выполняется легко, если ослабить переднюю бабку и повернуть ее на 360 градусов для большей гибкости. Расстояние между центрами 46 дюймов. Он имеет 12-дюймовую подручник и удлинитель подручника с 13-дюймовым поворотом над подручником.
  • Прочная чугунная конструкция обеспечивает плавную работу и минимальную вибрацию, воздействующую на заготовку.
  • Если требуется большая масса, ножки оснащены опорами для полок, чтобы вы могли сделать полку по индивидуальному заказу. Размеры: 17,5 х 63,25 х 20 дюймов, вес 354 фунта. 2 л.с., 110 В, переменный ток.
  • Надежный и прочный промышленный токарный станок по дереву с множеством полезных функций идеально подходит для всех опытных и профессиональных токарных станков.

Цены, полученные из Amazon Product Advertising API:

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

pros & conss

pros
  • мощный 2-HP мотор
  • цифровой считывание
  • Quick-Lock & Release Tailstock и EdgStock
  • Превосходные настройки изменения скорости
  • 46 «Расстояние между центрами

2. WEN 3421 Мини-настольный токарный станок по дереву с регулируемой скоростью (лучшее соотношение цены и качества)

Лучшее значение
  • Настольный мини-токарный станок WEN имеет 3.Двигатель на 2 ампера с плавным пуском и регулировкой скорости от 750 до 3200 об/мин. Он подходит для заготовок длиной до 12 дюймов и шириной 8 дюймов, что идеально подходит для небольших или средних домашних проектов.
  • Минималистичный дизайн идеально подходит для шахматных фигур, чашек, мисок, ручек и других мелких предметов. Токарный станок по дереву WEN изготовлен из чугуна и оснащен превосходными инструментами для токарного станка по дереву, такими как 2,3-дюймовая планшайба для заготовок без шпинделя, шпиндель MT1 и конус задней бабки для плотного захвата заготовок, а также две сменные упоры для инструментов 4-1/2 дюйма. на 7 дюймов, обеспечивая поддержку стамесок и инструментов во время работы.
  • Простая в использовании система рычажного зажима помогает сделать регулировку подручника и задней бабки простой и точной.
  • Также в комплект входит плоский ключ, центр шпоры передней бабки, центр чашки задней бабки и выбивной стержень. Размеры: 28 х 13,3 х 7,6 дюйма, вес 44,9 фунта, 120 В.
  • Он имеет двухлетнюю гарантию и хорошее обслуживание клиентов.Недорогой настольный токарный станок для начинающих, но предназначен только для легких и мелких работ, так как крутящего момента недостаточно для работы большого диаметра с глубокими резами. Тем не менее, это идеально подходит для токарной обработки чаши, ручки и подобных небольших проектов.

Цены, полученные из Amazon Product Advertising API:

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Pro Pros & Conss

Pro Prov
  • Идеал для замысловных штук
  • MAX 3200 RPM
  • 12 «Long
  • 8″ Swing
  • Инструмент Отдых
  • Отличный клиентский сервис
годы
  • Не подходит для тяжелых работ



3.JET Midi токарный станок по дереву с регулируемой скоростью
  • Токарный станок Jet Wood Lathe оснащен регулятором скорости мощностью 1 л.с. от 60 до 3600 об/мин с цифровой индикацией. Плавный переход с прямого на задний ход, инновационная система натяжения ремня с храповым механизмом (подана заявка на патент), резьба Acme на задней бабке и 24 встроенных индексных положения.
  • Он имеет встроенную подпружиненную блокировку шпинделя, а органы управления и УЦИ удобно расположены.
  • Токарный станок по дереву Jet JWL 1221VS имеет широкую чугунную станину, но слишком тяжел для настольной установки. В него поместится кусок дерева шириной до 12 дюймов и длиной 21 дюйм, но для чего-то большего потребуется удлинитель кровати. Благодаря мощному двигателю, скорости вращения шпинделя и режущему инструменту поворачивать чаши и другие деревянные детали стало проще.
  • Размеры: 32,82 х 14,56 х 21,25 дюйма, вес 136,4 фунта, 115 В. Гарантия 5 лет, но сервис не самый лучший.
  • Этот станок представляет собой надежный миди-токарный станок, идеально подходящий для начинающих и опытных токарных станков по дереву.

Цены, полученные из Amazon Product Advertising API:

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Pros & Conss

Pro Prov
  • Max 3600 RPM
  • Forver & Reverse
  • 0 5-летних гарантии
  • 5-летних гарантии
  • 12 «Swing
  • 21″ Длинные и могут быть расширены
    • 84 Схематичное обслуживание клиентов
    • Очень тяжелое



    4.Delta Industrial (модель 46-460) Midi Lathe с переменной скоростью
    • Мощный двигатель токарного станка Delta Industrial мощностью 1 л.с. развивает скорость 1750 об/мин, что обеспечивает достаточный крутящий момент и скорость для работы с фигурными породами дерева, а для больших изделий его можно снизить до 250 об/мин.
    • Электронная регулировка скорости имеет диапазоны скоростей с тремя шкивами, обеспечивающие требуемые скорости, необходимые для поворота изделия без изменения положения ремня, и сводит к минимуму вибрацию и дребезжание.
    • Ремень с шестью канавками обеспечивает превосходную мощность для легкого поворота крупных объектов. Delta имеет большую 12-½-дюймовую поворотную способность, приводной шпиндель 1 дюйм — резьба 8 RH TPI. Индексный штифт фиксирует шпиндель передней бабки в 24 различных местах, идеально подходящих для обработки канавок и других декоративных токарных работ по дереву.
    • Для максимальной передачи мощности и увеличения срока службы инструмента он оснащен запатентованной системой натяжения ремня, позволяющей легко и быстро изменять скорость и устанавливать правильное натяжение ремня.Функции прямого и обратного хода позволяют токарю поворачивать поворотный элемент в обоих направлениях одним нажатием переключателя.
    • Конструкция Delta изготовлена ​​из чугуна, что делает ее прочной и стабильной, и включает в себя хромированную 3-дюймовую лицевую панель, 6-дюймовые и 10-дюймовые подручники, основание подручника, выбивную планку, встроенное хранилище для легкого доступа к регулировочным инструментам, шариковый подшипник. живой центр, ключи и руководство пользователя.
    • Размеры: 36 х 11 х 17.75 дюймов, вес 97 фунтов. На него предоставляется пятилетняя гарантия.
    • Delta Industrial не имеет цифрового считывания, имеет короткое расстояние между центрами и требует расширения станины для изделий длиннее 16 дюймов.
    • Delta — это прочный, прочный станок, дающий быстрые и гладкие результаты, а также переменная скорость для стабильности и контроля, что делает его идеальным для профессионального и опытного токарного станка.

    Цены, полученные из Amazon Product Advertising API:

    Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

    pros & conss

    prov
    • мощных
    • 0 9.5 «Swing
    • 12,5″ Swing
    • Запатентованные ремень натяжения
    • World и Reverse
    CONS
    • Нет цифрового дисплея
    • Короткое межосевое расстояние
    • Удлинитель требуется для деталей длиннее 16″



    5.Мини-токарный станок RIKON Power Tools
    • Токарный станок Rikon оснащен двигателем мощностью 1/2 л.с., обеспечивающим достаточную мощность для всех токарных работ. Токарный станок имеет самовыдвигающуюся заднюю бабку и легкий доступ к изменению скорости с 10-дюймовым поворотом и 18-дюймовым расстоянием между центрами.
    • Конструкция изготовлена ​​из чугуна и имеет 5-ступенчатый диапазон скоростей, охватывающий базовые части для растачивания отверстий под стволы, черновую обработку заготовок для пера и токарную обработку для придания формы и чистовой обработки.
    • В комплект входят подвижный центр, 6-дюймовый упор для инструментов, выбивной стержень, гаечные ключи и руководство пользователя.
    • Резьбовые инструменты не включены, и для расширения возможностей токарных станков преимуществом будет наличие планшайбы с резьбой 1-8, шпиндельного патрона и сверлильного патрона. Он имеет короткое расстояние между центрами 16 дюймов, поэтому для более длинных деталей потребуется удлинитель.
    • Размеры: 35.5 х 10,5 х 14,75 дюймов, вес 74 фунта, 120 В, 375 Вт. Имеет 5-летнюю гарантию. Компания Rikon выпустила хороший базовый мини-токарный станок по разумной цене.

    Цены, полученные из Amazon Product Advertising API:

    Цены и доступность товаров указаны на указанную дату/время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

    Prosues & Conss

    Pros
    • «Swing
    • » 90 «
    • 18″ между центрами
    • 5-х скоростной диапазон
    • 5-х скоростной ассортимент
    • 0 легкий
    долл. 9087
      84 Инструменты резьбы
    • Не хватает мощности



    См. Полный ассортимент на Amazon




    Видео: Как точить дерево на токарном станке

    Посмотреть все токарные станки по дереву на Amazon

    Покупка токарного станка по дереву – Руководство для покупателей



    Факторы, которые следует учитывать при покупке токарного станка по дереву:

    Бюджет

    Одна из особенностей токарных станков по дереву заключается в том, что они стоят дороже, чем другие деревообрабатывающие инструменты.Большинство полноразмерных вариантов, как правило, имеют более высокую цену, поэтому вам нужно установить свой ценовой диапазон, чтобы не переплачивать. Недорогие токарные станки по дереву стоят от 200 до 400 долларов, токарные станки среднего класса стоят от 400 до 800 долларов, а модели высокого класса требуют тысячи долларов. Если вы просто любитель, изучающий основы, недорогой вариант идеально подходит для вас.

    Но для профессионального уровня с мастерской для домашнего и коммерческого использования может быть достаточно варианта среднего уровня. Для столяров, которым нужна древесная пена для коммерческого использования, вам нужен высококачественный вариант.

    Тип токарного станка

    Существует две основные категории токарных станков по дереву – мини-станки по дереву и полноразмерные. Мини-токарный станок по дереву более портативный, его настольная конструкция легче. Хотя полноразмерный токарный станок по дереву занимает больше места, он более устойчив и надежен благодаря межцентровому расстоянию и повороту. Важно учитывать ваше пространство и проект деревообработки, чтобы решить, какой из них выбрать.



    Посмотреть все токарные станки по дереву на Amazon



    Вид работы

    Плотники занимаются различными видами работ по дереву.Как правило, меньшие идеально подходят для небольших деталей, но и большие могут подойти, если вы хотите работать с более крупными предметами.

    Вам нужно определить свое конкретное назначение, а затем найти токарный станок по дереву, который лучше всего подходит для вас. Во-первых, определите максимальную толщину вашего дерева, чтобы знать раскачивание над подручником и станиной. Для тех, кто имеет дело с небольшими деталями, достаточно токарного станка среднего размера. Затем рассмотрите максимальную длину дерева, чтобы узнать расстояние между центрами. Конечно, если вы планируете в будущем работать над более значимыми проектами, вам необходимо приобрести мощную машину с большим межосевым расстоянием и размахом.

    Требуемая скорость токарного станка

    Существует негласное эмпирическое правило, касающееся скорости токарного станка по дереву: если умножить число оборотов на толщину заготовки, у хорошего станка должно быть значение от 6000 до 9000. Чем выше число оборотов в минуту, тем тоньше рез. Все зависит от размера запаса, который вы собираетесь перевернуть. Например, для поворота 4-дюймового приклада потребуется скорость от 1500 до 2250 об/мин. Для максимального контроля точения по дереву выберите токарный станок по дереву с регулируемой скоростью.

    Безопасность

    Как и в случае любого деревообрабатывающего оборудования, очень важно учитывать безопасность выбранного вами токарного станка по дереву. Токарные станки по дереву печально известны тем, что представляют опасность для операторов, особенно при размещении инструмента на быстро движущейся ложе. Токарный станок по дереву должен иметь встроенные упоры для инструментов и лицевые панели для обеспечения безопасности.

    Цены, полученные из Amazon Product Advertising API:

    Цены и доступность товаров указаны на указанную дату/время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

    Технические факторы

    Мощность двигателя Двигатели

    могут иметь мощность от 1/8 л.с. до 3 л.с. с переменной скоростью от 500 до 4000 об/мин и более. Размер двигателя определяет размер детали, которую он может вращать. Чем выше показатель мощности HP, тем быстрее он будет вращаться даже при большой нагрузке.Имейте в виду, что чем мощнее двигатель, тем выше потребляемая мощность.

    Блок питания

    Соответствует ли ваша розетка характеристикам питания токарного станка по дереву? Чтобы знать, обратите внимание на напряжение, фазу и ток полной нагрузки. Это поможет вам выбрать лучший токарный станок по дереву, который соответствует этим характеристикам.

    Качели над кроватью

    Это значение указывает толщину заготовки, которую станок может обработать без удара о подручник.Если вы работаете с такими предметами, как миски, то эта спецификация важна для вас.

    Поворот над подручником

    В то время как поворот над станиной определяет диаметр чаши, подручник определяет диаметр вращения шпинделя. Подручник сводит к минимуму ошибки, предоставляя вам поверхность для балансировки инструмента. Убедитесь, что он регулируется в разных положениях и должен быть заблокирован для точности и стабильности.



    Посмотреть все токарные станки по дереву на Amazon



    Расстояние между центрами

    Это значение соответствует максимальной длине заготовки, которую вы можете повернуть при повороте шпинделя.Выберите модель с более значительным расстоянием между центрами, чем вам нужно, чтобы вам не пришлось покупать еще одну, когда вам потребуется больше места.

    Скорость передней бабки

    Передняя бабка предназначена для различных принадлежностей, например, патронов. При обновлении токарного станка по дереву убедитесь, что резьба в блоке является стандартной и подходит для различных насадок с резьбой. Скорость передней бабки может варьироваться от дискретных значений до диапазонов.

    Характеристики задней бабки

    Задняя бабка представляет собой вращающийся штифт, расположенный на конце токарного станка по дереву, который удерживает шпиндель в центре и обеспечивает равномерное вращение.По шкале конуса Морзе характеристики задней бабки показывают полный диаметр задней бабки и ход пиноли.

    Материал

    Мы имеем в виду материал, используемый для изготовления всех важных деталей, таких как станина, подручник, передняя и задняя бабки. Большинство моделей токарных станков по дереву изготавливаются из нержавеющей стали и чугуна.

    Размеры и вес

    Ваш выбор токарных станков по дереву зависит главным образом от имеющегося у вас пространства. Измерьте длину, ширину и высоту, чтобы убедиться, что вам нравятся зазоры для удобства и безопасности.Вес имеет значение, если вы собираетесь перемещаться с места на место. Тяжелые машины, как правило, бесшумны и обладают большей точностью поворота.

    Шпиндель

    Указывает данные о диаметре отверстия и резьбе на дюйм.


    Заключение

    Покупка токарного станка по дереву может быть сложной задачей, так как нужно учитывать многое! Мы осознаем, что дали вам много информации, которую мы попытались сжать в краткие кусочки. Grizzly Industrial G0462 получил награду Best All .Он имеет массу функций и идеально подходит для опытных и профессиональных токарных станков. Он сделан на совесть и собран опытным мастером-инструментальщиком.

    Цены, полученные из Amazon Product Advertising API:

    Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

    Наш выбор Best Value — WEN 3421. Этот токарный станок идеально подходит для начинающих и для точной токарной обработки небольших деталей, таких как чашки, миски и шахматные фигуры.

    Цены, полученные из Amazon Product Advertising API:

    Цены и доступность товаров указаны на указанную дату/время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

    Цены на токарные станки по дереву варьируются, и вы увидите множество моделей в каждой ценовой категории. Таким образом, вы не можете полагаться исключительно на цену как на фактор при покупке. Мы советуем прочитать наше руководство покупателя, определить, какие функции вам нужны, а затем найти подходящую модель в рамках вашего бюджета.


    Вот некоторые другие статьи, которые могут вам понравиться:

    Лучшее лезвие Dado – обзоры и руководство покупателя

    Лучший фуганок 2021 года — отзывы и руководство для покупателей

    DEWALT DW735 Против.DW735X — как быстро найти отличия


    Вот наш лучший выбор для мини-токарных станков по металлу:

    НАЖМИТЕ на любое изображение ниже, чтобы увидеть рейтинги и обзоры на Amazon

    Walts DIY поддерживается ридерами. Когда вы покупаете по ссылкам на нашем сайте, мы можем бесплатно получать партнерскую комиссию.

    Привет! Меня зовут Уолтер Снайдер, и я пишу для WaltsDIY.com.
    Когда я не тестирую и не просматриваю инструменты, вы найдете меня перед горячим барбекю с холодным напитком в руке, готовящим что-то большое и провожу время с моей женой и двумя мальчиками.Меня также часто можно найти в моей мастерской, работающей над моим следующим проектом!

    Последние сообщения Уолтера Снайдера (посмотреть все)

    Dale’s Woodturnings — Мой домашний токарный станок с чашами



    Мой самодельный токарный станок с чашей

    Я наслаждался работой по дереву, включая токарную обработку дерева, в течение многих лет. Когда я выточил свою первую чашу в начале 1980-х, используя мой старый 9-дюймовый токарный станок по металлу South Bend, я был поражен.Имея ограниченные средства на токарный станок по дереву, я решил построить токарный станок для чаши.

    Следующие фото и текст описывают процесс сборки этого токарного станка.

    Новое и улучшенное банджо — (15.04.2011)



    На этой фотографии показан готовый токарный станок, за исключением добавления переключателя. Он имеет двигатель мощностью 1 л.с. с диапазоном скоростей примерно 575 — 2300 об/мин.

    Как показано на фотографии, чаша диаметром 18 дюймов может быть перевернута, станина может быть опущена на 5 дюймов, увеличив диаметр поворота до 28 дюймов.  Статину также можно снять, а внешнюю токарную стойку можно использовать для токарной обработки гораздо большего диаметра, ограничивается расположением двигателя.


    Из-за ограниченности средств, о которых я упоминал ранее, я начал выпрашивать запчасти у торговцев металлоломом. Я нашел опорный блок, показанный на фотографии, и несколько прутков, которые можно использовать для шпинделя.

    Я обточил шпиндель на моем токарном станке по металлу Southbend, шпиндель имеет резьбу 1 1/2 дюйма на 8 витков на дюйм, это тот же размер, что и на моем токарном станке по металлу, поэтому мои патроны и планшайбы подходят.

    Я собрал шпиндель в В начале 1980-х он годами лежал в магазине и преследовал меня через несколько перемещений, связанных с работой.


    Готовая шпиндельная сборка.

    Мне пришлось купить новый четырехступенчатый шкив.Внешний вид шкива обусловлен многолетним хранением и перемещением.


    Перенесемся в 2009 год.  Я собирался уйти на пенсию в конце 2009 года, поэтому решил закончить токарный станок, который начал в 1980-х годах.

    Как вы можете видеть на фотографии, теперь у меня есть 12-дюймовый токарный станок по дереву Rockwell/Delta.

    Основная стойка токарного станка была изготовлена ​​из 4-дюймовой двутавровой балки с толщиной сторон и стенки примерно 5/16 дюйма.Пластина 1/2 дюйма была приварена к верхней части для установки узла шпинделя, а ножки были приварены к нижней части.


    Станина токарного станка изготовлена ​​из стального уголка размером 3″ X 3″ X 3/8″. Уголок приварен к пластине 1/2″, которая будет крепиться болтами к основной стойке. В стойке просверлено несколько наборов отверстий, поэтому кровать можно перемещать вверх или вниз в зависимости от диаметра чаши, которую нужно повернуть.

    Кровать длиной 12 дюймов.В целом это нормально, однако я не знал, что чаша, установленная в патроне, будет выступать так далеко за пределы стойки. Кровать должна быть не менее 18 дюймов в длину.


    Банджо изготовлено из стального уголка 2″ X 2″ X 3/8″ и куска прутка 3″ с верхней частью, загнутой вниз до диаметра 2″ с отверстием 1″ для упоров.

    Крепление двигателя изготовлено из плоского стального листа 1/4 дюйма, приваренного к плоскому стержню 1/4 дюйма.Крепление двигателя будет прикручено к основной стойке.

    Полуфабрикат токарного станка отправляется на тест-драйв.

    Токарная обработка 10-дюймовой или 12-дюймовой чаши из достаточно хорошо сбалансированной заготовки чаши проходит хорошо, однако при токарной обработке большой несбалансированной заготовки чаши токарный станок вибрирует, на самом деле, больше похоже на скручивание основной стойки.

    Чтобы решить проблему с вибрацией, я приварил плоскую стальную пластину размером 4″ X 1/4″ к каждой стороне двутавровой балки, создав, по сути, двойную коробчатую балку.


    Токарная обработка вишневой чаши размером 17 X 6 дюймов на готовом токарном станке.

    Токарный станок работает даже лучше, чем я ожидал, он привинчен к полу и очень прочный.

    Единственные две вещи, которые я бы сделал по-другому:

    1) Сделайте кровать длиной 18 дюймов.
    2) Соберите главную стойку из 4-дюймовой или, может быть, 6-дюймовой квадратной трубы или балки коробчатого сечения.

    У меня запланированы улучшения:

    1) На фото я должен использовать гаечный ключ для регулировки подручника.Я уже заменил этот болт новым болтом с ручкой в ​​головке болта, это значительно ускоряет регулировку подручника.

    2) Я планирую сделать быстрый релиз для банджо, сейчас это в стадии планирования.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
