Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.
Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат. Случается и так, что самодельные варианты превосходят заводские по многим позициям.
Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера.
Весомым недостатком является труднодоступность некоторых материалов.
Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.
Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.
Инструкция:

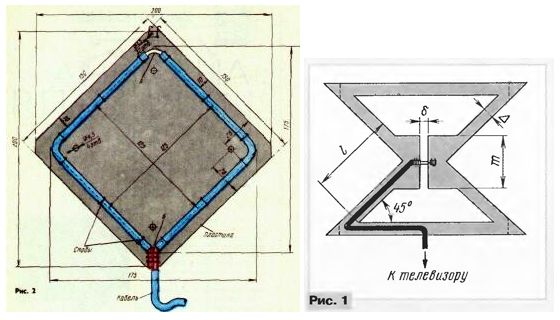

Для такой антенны потребуется две основы, установленные вертикально.Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.
Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах.
Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.
Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.
Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.
Инструкция:
Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.Отводящий кабель присоединяется уже к петле.
Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала.
Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.
Инструкция:
При правильной сборке, модель превосходит по характеристикам заводские аналоги.
Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.
Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.
Инструкция:
Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.
В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.
Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.
Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.
Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.
Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.
Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля. Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.
Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.
Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.
Статья была полезна?
0,00 (оценок: 0)
Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.
Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.
Содержание статьи:
Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается.
Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.
Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.
Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку
Вот только несколько причин заняться технической «самодеятельностью»:
А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.
Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах.
А если дома целый склад старых деталей, то новенькая антенна может достаться даром
Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.
Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.
Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании .
В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями
При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.
Однако к антеннам предъявляются следующие требования:
Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.
Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.
Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.
Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.
Пошаговая инструкция по изготовлению «баночного» устройства:
Галерея изображений
Фото из
Банки не требуют специальной подготовки, используются в таком виде, в котором продаются. Главное, чтобы они были пустыми
Устройства для открывания банок, которые называют ушками или язычками, необходимо зачистить. Для этого можно воспользоваться канцелярским ножом или куском наждачки
Берем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для подключения к банкам: освобождаем от изоляции центральную жилу, оплетку разбираем и скручиваем
Конец оплетки вставляем в отверстие язычка, оборачиваем пару раз и закрепляем. Расстояние свободной части между кабелем и креплением – примерно 10-15 мм
Аналогичным образом закрепляем и центральную жилу – вставляем в отверстие ушка второй банки, затем оборачиваем два раза, чтобы прочно зафиксировать.
Оба соединения необходимо изолировать. Для этого берем изоленту и наматываем ее плотным слоем по всей длине открытых частей провода, заезжая на ушки и оболочку кабеля
Чтобы придать банкам нужное положение, используем ошкуренный деревянный брусок. Длина его должна немного превышать сумму длин обеих банок
Для фиксации используем все ту же изоленту. Для прочности конструкции крепление производим в четырех местах – по краям обеих банок
Шаг 1 – основа прибора – две пивные банки
Шаг 2 – зачистка язычков (ушек)
Шаг 3 – разделка телевизионного кабеля
Шаг 4 – подключение оплетки к первой банке
Шаг 5 – подключение центральной жилы ко второй банке
Шаг 6 – обмотка соединений изолентой
Шаг 7 – брусок в качестве основы
Шаг 8 – крепление антенны на бруске
Антенна полностью готова, осталось ее подключить к телевизору.
Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:
Галерея изображений
Фото из
Штекер, который находится на другом конце телевизионного кабеля антенны, вставляем в разъем телевизора.
Панель с разъемами обычно расположена на задней стороне прибора
Для начала самодельную антенну из пивных банок кладем просто на телевизор, если позволяет его конфигурация. В дальнейшем положение можно отрегулировать
Берем пульт дистанционного управления, с помощью кнопок находим меню и переходим в раздел «настройка» для нахождения или выбора каналов
Производим ручную или автоматическую настройку каналов. Результат, хороший или не очень, обязательно появится на экране
Этап 1 – подключение к разъему телевизора
Этап 2 – установка антенны удобном месте
Этап 3 – настройка каналов пультом д/у
Этап 4 – выбор канала с хорошим приемом сигнала
Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.
Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.
Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.
Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.
Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты
Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.
Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.
Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.
Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка
Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.
Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).
Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.
Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.
Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:
Галерея изображений
Фото из
Берем маркер и линейку (метр) и катушку медной проволоки, отмеряем кусок длиной 0,9 м. При помощи кусачек или плоскогубцев отрезаем его – это основа будущего «двойного квадрата»
Снова берем маркер, производим измерения и делаем пометки. Делим проволоку на отрезки длиной 10,5 см – это будут стороны двух квадратов
Загибаем проволоку, как на фото, чтобы образовались две одинаковые фигуры квадратной формы. Лишний кусок проволоки отрезаем, но оставляем небольшой припуск в 10-15 мм, чтобы замкнуть контур
Мелкой наждачкой тщательно зачищаем концы проволоки и места подключения. Для прогревания толстого провода из меди потребуется мощный паяльник. Берем припой, флюс и производим пайку в месте соединения концов провода
Снимаем с конца телевизионного кабеля оплетку, скручиваем и отгибаем ее. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетку – к другому
Чтобы готовое изделие было легче монтировать, из распределительной коробки или подрозетника нужно сделать небольшой корпус.
Она слишком глубокая, поэтому примерно половину отрезаем ножовкой
Паяльником или ножовкой с четырех сторон проделываем отверстия под проволоку. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места соединения
В городских условиях лучше вынести антенну за пределы квартиры – на крышу, внешнюю стену или на балкон. Пластиковую коробку закрепляем, а провод пропускаем сквозь отверстие в окне
Шаг 1 – отрезок медной проволоки
Шаг 2 – разметка провода на отрезки
Шаг 3 – сгибание проволоки в контур
Шаг 4 – зачистка и пайка провода
Шаг 5 – подключение ТВ кабеля
Шаг 6 – пластиковый корпус для антенны
Шаг 7 – соединение проволоки и корпуса
Шаг 8 – установка антенны на крыше
После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.
Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.
Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.
На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки
Для сборки конструкции и подключения потребуется совсем немного времени.
Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.
Галерея изображений
Фото из
Из многожильного кабеля нужно достать один провод. Подходящая толщина жилы – 2-4 мм, длина – 1,15 м, но лучше взять с небольшим запасом
С помощью кабеля выполняется соединение между антенной и приемником – телевизором. Длина отрезка зависит от расстояния между балконом (форточкой) и электроприбором
Штекер можно приобрети там же, где и кабель – в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в монтаже
Все без исключения инструменты, скорее всего, есть в доме.
Это острый строительный нож, линейка, несмываемый маркер (лучше светлый), кусачки. Из расходки потребуются стяжки или изолента
Берем линейку, маркер и выставляем метки со следующими интервалами: первая – через 2 см, затем через 13, 14, 14, 13, 13, 14, 14, 13, 2 см. Длинные отрезки – стороны квадратов
По маркерным отметкам сгибаем провод таким образом, чтобы получились два квадрата. 2-сантиметровые концы проволоки загибаем для дальнейшего соединения и подключения
Разделываем конец коаксиального кабеля, как в первой инструкции, и закрепляем его на обоих квадратах: скрученную оплетку на одном, центральную жилу на другом
К другому концу кабеля присоединяем штекер. Для этого разбираем его корпус, вставляем токоведущую жилу в специальный контакт, собираем обратно
Кусок алюминиевого многожильного кабеля
Моток коаксиального антенного кабеля
Телевизионный штекер для подключения
Набор инструментов для работы
Разметка провода для сгибания
Сгибание провода в биквадрат
Присоединение телевизионного кабеля к биквадрату
Монтаж штекера для подключения к телевизору
Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.
Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.
Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.
Конструкция антенны проста, с ее изготовлением справится и любитель. При сборке пайки не производилось, все соединения выполнены или скруткой, или винтовыми креплениями
Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.
Расчеты для этой модели:
Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.
За образец можно взять типовую схему цилиндрической спиральной антенны, на которой нужно обозначить основные элементы устройства, количество витков и результаты расчетов
Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.
Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.
Порядок действий:
Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.
Помимо этой модели для дачи можно соорудить и другие, не менее простые и действенные, варианты антенн из подручных материалов. В другой статье на нашем сайте мы привели подборку лучших дачных моделей с по их изготовлению.
Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:
Галерея изображений
Фото из
Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей транслирующей вышке, и закрепить конструкцию так, чтобы верхушка была направлена в сторону волн
Прикрепить кусок фанеры к отражающему экрану можно любым способом, например, готовым пластиковым уголком, прикрученным на 4 винтах.
Детали можно выполнить и из дерева
Из двух прищепок и медной треугольной пластинки можно сделать переходник между двумя кабелями — с 180 Ом на 75 Ом. Регулировка производится поворачиванием пластинки, которая нужна, чтобы снизить уровень шума
Сигнал будет лучше, если разместить конструкцию под самой кровлей. Она устанавливается параллельно полу, верхушкой в сторону ближайшего источника трансляции
Чтобы витки были ровными и равномерно размещались по всей длине каркаса, для намотки можно использовать обычную 3-литровую банку. Когда кабель растянется в стороны, он примет необходимую форму
Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Она обеспечивает улучшение уровня сигнала примерно на 10 %. Для установки вместо каркаса можно использовать один брусок
КСВ – аббревиатура коэффициента стоячей волны. КСВ-метр можно соорудить своими руками, соединив его с самодельным же генератором. У антенны из силового кабеля коэффициент оказался равен 1,5
На чердаке антенну устанавливать целесообразно, если кровля покрыта пергамином, листами фанеры, а сверху – Ондулином, мягкой черепицей, обычным шифером или керамической черепицей
Антенна установлена на стене мансарды
Крепление для фанеры к стальному листу
Трансформатор – согласующее антенное устройство
Монтаж антенны под коньком крыши
Стеклянная трехлитровая банка для намотки
Вариант антенны из металлопластика
КСВ-метр для измерения волн
Крыша покрыта мягкой черепицей
Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн – два канала телевизора работали в удовлетворительном качестве.
Усилитель использовать необязательно. Его применяют, если длина снижающего коаксиального кабеля превышает 3 м или к такой антенне подключают еще 1-2 телевизора.
Если все рассмотренные модели самоделок вам кажутся сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить готовую антенну в магазине, например, спутниковую. В таком случае вам пригодится тарелки и самостоятельной .
Экспресс-антенна из телевизионного кабеля:
Биквадрат Харченко с рефлектором:
Расчеты и изготовление антенны на решетке:
Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше.
Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей. Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.
Пользуетесь самодельной антенной для ТВ? Какую модель вы предпочли и сколько времени у вас ушло на ее сооружение? Расскажите, пожалуйста, в блоке комментариев о своем опыте изготовления прибора, покажите фотографии готового изделия, прикрепив их ниже. При желании поделитесь с новичками полезными рекомендациями по сборке — ваш успешный опыт вдохновит на творчество других домашних мастеров.
Телевизионная антенна — это отличный способ получить множество HD-каналов, включая во многих регионах ABC, CBS, FOX и NBC бесплатно. Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете создать свою собственную антенну из предметов, которые, вероятно, уже есть у вас дома.
Вот два способа сделать дешевую и простую антенну для вашего телевизора.
Одно замечание, прежде чем мы начнемЕсли у вас есть Smart TV, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью сканирования местных каналов. Без этого шага ваш телевизор не будет показывать все доступные каналы.
Антенна со скрепкойЕсли вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это выпрямить скрепку и вставить ее в штекер кабеля/антенны на вашем телевизоре (тот круглый разъем, который вы использовали для подключения кабеля от телевизора).
Это не лучшая антенна, однако многие люди сообщают, что они могут принимать нужные им каналы с помощью скрепки.
У вас завалялась старая металлическая вешалка для одежды? Если это правильный размер, вы можете выпрямить его, как если бы это была большая скрепка для бумаг, и подключить прямо к телевизору.
Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец к проволочной вешалке для одежды. Это позволит вам перемещать антенну для лучшего приема.
Возьмите коаксиальный кабель любой длины (кабель, который вы вкручивали в заднюю часть телевизора из кабельной коробки) и отрежьте разъем с одного конца. Ножом осторожно срежьте резиновый и защитный слои вокруг жилы коаксиального кабеля, примерно в ¼ дюйма или около того от конца (будьте осторожны, провода острые, поэтому не порежьтесь).
Теперь как можно туже обмотайте оголенный коаксиальный кабель вокруг антенны вешалки для одежды.
Это позволит вам перемещать самодельную антенну, чтобы найти наилучшую точку приема. Как правило, чем выше вы повесите антенну и чем дальше она находится от телевизора, тем лучше будет прием.
Изготовление и использование самодельных антенн может быть очень увлекательным занятием. Как всегда, когда вы делаете свою собственную антенну, вы получаете то, за что платите. Если вы не принимаете прием, который, как вы думаете, должен был бы сделать с помощью самодельной антенны, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.
AntennaWeb.org — отличный сайт, который поможет вам узнать, какие каналы доступны бесплатно в вашем регионе. Просто введите свой адрес, и они дадут вам представление о том, что вы можете ожидать при использовании телевизионной антенны.
Используйте логопериодический шаблон, улучшенный Yagi, для создания самодельной телевизионной антенны дальнего действия, состоящей из массива элементов, каркаса и мачты.
Несколько лет назад несколько моих друзей променяли городскую жизнь на деревню, сбежав на небольшой участок земли в горах. Они были в восторге от чистого воздуха и простора, но изоляция дала о себе знать — так сказать, на ровном месте: поскольку их тракт лежал в лощине, теле- и радиоприем почти отсутствовал.
Тот факт, что их дом был окружен холмистой местностью, а также находился на расстоянии от 70 до 120 миль от большинства местных передатчиков, диктовал необходимость в антенне с высоким коэффициентом усиления, способной принимать сигналы на таком расстоянии. Однако цена в 100 долларов, которую они назвали за коммерческую единицу, остановила их. Итак, они пришли ко мне (я инженер-электрик) и спросили, могут ли они построить антенну, которая будет служить той же цели.
Проведя небольшое исследование и последующую обработку чисел, я обнаружил, что они не только могут дублирует по производительности дорогостоящей установки, но — используя обычное оборудование и несколько секций бамбука, который рос поблизости — они, вероятно, могли бы сделать это примерно за 20 долларов! К этому времени я был достаточно взволнован, чтобы сразу же вмешаться и помочь им, поэтому я составил план, и мы построили антенну — дважды! Видите ли, первая модель была разрушена во время шторма, поэтому я воспользовался возможностью, чтобы опробовать некоторые новые идеи на второй версии — модели с трубопроводом и пластиковыми трубами.
Тот, который я собираюсь описать, включает в себя лучшие черты обоих этих прототипов.
Любая антенна — телевизионная, радио или любая другая — состоит из трех частей: решетки элементов, каркаса и мачты. С точки зрения производительности массив элементов является наиболее важным, поскольку он улавливает сигналы, но на самом деле это не более чем металлический узор нужного размера и формы для конкретной цели. В этой конструкции используется логопериодическая диаграмма направленности, улучшенная Yagi, что, проще говоря, означает, что она имеет широкополосные возможности и, таким образом, может охватывать очень высокие частоты (УКВ, каналы 2–13), сверхвысокие частоты (УВЧ, каналы 14–83). ) и диапазоны частотной модуляции (FM) вещания.
Коммерческие элементы обычно изготавливаются из алюминиевого стержня, иногда анодированного для защиты от коррозии. Однако мы обошлись оголенным медным проводом «радио» и изолированным проводом звонка, оставшимся от другого проекта.
Каркас почти так же важен, как и массив элементов, потому что он поддерживает этот шаблон и удерживает его в форме. Наш бамбук нам ничего не стоил, он был прочным и легким; детали для каркаса из ПВХ-трубы и кабелепровода пришлось покупать, но собрать его было немного проще, чем вариант «трость». На самом деле подойдет все легкое и жесткое, но лучше выбрать непроводящий материал, чтобы не мешать рисунку.
Наконец, мачта удерживает всю антенну над крышей параллельно земле. Для выполнения этой работы мы использовали 10-футовый кабелепровод (электрическая металлическая трубка, или сокращенно ЭМТ), но подойдет и любая тонкостенная механическая трубка.
Часто, в зависимости от географического положения, четвертый компонент — ротор — может пригодиться для наведения антенны непосредственно на разные передающие станции. Купленные в магазине модели с моторным приводом стоят около 50 или 60 долларов, но мы разработали простую версию с ручным дистанционным управлением, которая стоила не больше, чем стоимость кабеля и нескольких аппаратных средств.
Звучит достаточно просто, не так ли? Что ж, потерпите меня, и я проведу вас через процедуру строительства шаг за шагом.
Скромное обрамлениеДля начала вам нужно начертить каркас. Для этого потребуется один EMT диаметром 3/4 дюйма длиной 10 футов, второй кусок диаметром 1/2 дюйма длиной около 6 футов и третий сегмент размером 1/2 дюйма x 40 дюймов. Вам также понадобятся две 10-футовые секции 3/4-дюймовой трубы из ПВХ, 8-футовая длина, 1-дюймовый кусок и два 6-дюймовых куска. (Если у вас есть доступ к бамбуку, не стесняйтесь использовать его, но обязательно высушите и покройте лаком около 9 минут).0047 в два раза столько стеблей, сколько вы считаете нужным, потому что они хрупкие и могут расколоться при резке или сверлении.)
Идея состоит в том, чтобы сделать решетку, подобную той, что показана на нашей схеме антенны. Используя 1/4-дюймовые крепежные болты, начните с «точки» (которую я назову передней частью рамы) и «зажмите» концы трех 10-дюймовых секций между двумя 6-дюймовыми пластиковыми заглушками, оставив около дюйма между наконечниками (кондуит должен быть в центре).
Затем перейдите к противоположному концу стержней и прикрепите их болтами к 8-футовой секции ПВХ, сохраняя расстояние между концами одинаковым.
Затем отмерьте 42″ от передней части рамы и отметьте место установки 40-дюймовой части EMT, затем отмерьте 43″ назад от этой точки и сделайте то же самое для оставшейся 6-футовой секции. При необходимости обрежьте части кабелепровода, просверлите и прикрепите их к раме на той же стороне, что и крестовина 8 футов.
Наконец, закрепите 12-дюймовый вертикальный пластиковый стержень перпендикулярно задней 8-футовой секции (половина вверху и половина внизу). Возьмите всю раму за ее центральный стержень, чтобы установить точку баланса, отметьте это место, и вы будете готовы натянуть провода элементов, которые образуют узор.
Элементарно! Возможно, вам будет легче представить структуру элемента, если вы представите скелет рыбы с позвоночником и ребрами. Сначала подключите магистраль, используя толстый оголенный медный проводник.
Сделайте клеммы спереди, закрепив винт № 10 x 1/2″ для листового металла через каждую 6-дюймовую заглушку спереди, параллельно 10-футовым секциям рамы. Сделав это, установите аналогичные крепления на каждом конце вертикальной стойки, на заднем конце центральной стойки и на одном плече задней поперечины в точке посередине между двумя стойками.
Начните спереди и протяните один непрерывный отрезок провода от одной клеммы к винту на вертикальной опоре, сверху и вниз к головке задней перемычки, вверх к другому креплению на опоре и обратно к оставшейся клемме впереди. По мере продвижения туго затягивайте каждую секцию, а затем один раз оберните проводник вокруг каждого винта.
Далее нужно сделать «отражатель» — еще один отрезок той же проволоки, натянутой между болтами в задних углах рамы и винтом на кончике центральной стойки. (Лучше всего изолировать этот провод от головки винта с помощью ленты или трубки, чтобы изолировать его от металлического стержня.)
Ребра рыбы, называемые технически резонансными диполями, представляют собой парные короткие отрезки провода, которые выполняют большую часть работы по сбору сигналов.
Они расходятся от магистральных пролетов под углами, примерно параллельными углу рефлектора.
Чтобы сделать их, возьмите рулетку и жирный карандаш и, начиная спереди, отметьте следующие расстояния на верхнем и нижнем проводах магистральной сети и на внешней стороне двух пластиковых боковых стоек:
7 1/2 ″ … 8-3/8″ … 9 1/2″ … 10 5/8″ … 11 7/8″ … 13 3/8″ … 15″ … 16 7/8″ … 18 7/8″ … 21 1 /4″ … 23 7/8″ … 26 3/4″ … 30″ … 33 5/8″ … 37 3/4″ … 42 3/8″ … 47 5/8″ … 53 1/2″ … 60 ″ … 67 3/8″ … 75 5/8″ … 85″ … 95 1/4″ … 106 7/8″.
Теперь у вас должно быть четыре набора по 24 метки в каждом, с метками, расположенными близко друг к другу в передней части рамы и дальше друг от друга ближе к задней части. Просверлите направляющие отверстия диаметром 9/64″ в местах, указанных на схеме антенны, в обеих трубах из ПВХ и частично вкрутите 48 шурупов № 10 x 1/2″ для листового металла. от вас и трех длинных шестов поверх перемычек. Начиная с самой задней метки на верхнем магистральном проводе, скрутите и припаяйте к нему конец самого толстого провода, затем протяните его к заднему винту на правой секции полюса и потяните ровно настолько, чтобы компенсировать провисание.
Затяните винт и отрежьте оставшуюся часть провода.
Сделав это, протяните еще один кусок толстой проволоки от следующей отметки на хребте до второго винта на левой стойке рамы и закрепите его с обоих концов, как и раньше. Сделайте это еще четыре раза, чередуя левый и правый и пропуская все остальные винты с каждой стороны.
На этом этапе вы можете использовать более легкую проволоку, если она у вас есть. Просто продолжайте процедуру, которую я описал, пока не дойдете до последней отметки на верхнем магистральном проводе. Затем переверните всю раму и проделайте то же самое с нижним стержнем остова, прикрепив провода ко всем винтам, которые вы оставили незанятыми, когда делали верхний. (Не забудьте использовать более толстую проволоку для самых задних пяти или шести ребер диполя.)
Пока рама все еще перевернута, измерьте и отметьте нижнюю часть каждой боковой стойки на следующих расстояниях от передней части рамы: 3 3/4″ … 4 1/4″… 4 3/4″ … 5 3 /8″ … 6″ и 6 3/4″. Просверлите направляющие отверстия по этим отметкам и вставьте еще двенадцать шурупов для листового металла.
Натяните свой толстый провод (если он у вас остался) между противоположными парами винтов, чтобы создать «директора», которые улучшат прием на каналах УВЧ с более высокими номерами.
Наконец, установите двойные клеммы, закрепив еще два винта для листового металла в нижней 6-дюймовой трубе спереди, по центру и на расстоянии около 1 дюйма друг от друга. Отрежьте два 4-дюймовых отрезка провода и соедините каждый из них между магистралью и клеммным винтом, скручивая и спаивая места сращивания проводов, чтобы обеспечить хорошее соединение. После того, как антенна будет установлена на постоянной основе, вы можете подключить двойной провод на 300 Ом, который будет передавать сигнал в ваш дом.
Две кружки пива перед мачтой? Мачта антенны крепится к центральной опоре рамы с помощью U-образного болта 1 1/4″ x 3″ и нескольких коротких отрезков железного или алюминиевого швеллера 1/2″ x 1″. Обрежьте канал примерно до 4 дюймов в длину. Затем, используя U-образный болт в качестве шаблона, просверлите соответствующие отверстия диаметром 1/4 дюйма в центре каждого стержня.
Две части швеллера подходят к центральному стержню в ранее отмеченной точке баланса; третья прижимается к мачте перпендикулярно, плоской спинкой к одному из других участков канала. Расположите раму примерно на фут ниже одного конца тонкостенного кабелепровода длиной 1″ x 10 футов и зафиксируйте его на месте с помощью U-образного зажима. Убедитесь, что ни один из проводов медных элементов не касается мачты или U-образного болта.
Перед монтажом антенны подумайте о молниезащите. Если у вас уже есть высокий громоотвод, прикрепленный к крыше или дымоходу, запланируйте установку антенны на несколько футов ниже него. Если нет, вы можете добавить удлинитель мачты, который в большинстве случаев обеспечит «защитный конус» для рамы антенны. Для этой рамы шириной 10 футов достаточно удлинения на 5 футов … и вы можете легко выполнить эту задачу, вставив кусок ЕМТ размером 1/2″ x 5 футов примерно на 9 дюймов в верхнюю часть трубы мачты, крест-накрест. закрепите его на месте с помощью винта с головкой 1/4″ x 1 1/2″ и гайки, а также герметизируйте соединение и открытый конец с помощью силиконовых или мебельных насадок с сердечником.
(Я расскажу о фактическом заземлении мачты в ближайшее время.)
Как я упоминал ранее, какое-то роторное устройство действительно может улучшить силу сигнала, поэтому я собираюсь описать, как можно собрать крепление мачты, ротор и заземляющий штырь — все в одном. (Если вам не нужна возможность «наведения», просто прикрепите мачту к дымоходу или дому с помощью местного монтажного оборудования, но обязательно заземлите ее, пропустив отрезок провода 6-го калибра или аналогичный прямо между зажимом на дно трубопровода и металлический штырь или трубу, вбитую в землю на 4 фута рядом с фундаментом.)
Для начала изучите свесы крыши рядом с окном, через которое вы планируете протянуть двойной провод. Если они имеют обычную длину (около 16″), вам повезло, но не рассчитывайте поставить антенну где-нибудь рядом с линиями связи или высокими соснами. Первые могут представлять реальную опасность поражения электрическим током, а вторые могут мешать приему! (Попробуйте также установить раму выше конька крыши; если вы этого не сделаете, эффективность антенны может снизиться.
)
Возможно, вам придется добавить еще один 1-дюймовый ЭМП полной длины к нижней части мачты. для достижения вашей цели. Если это так, соедините две секции центральным стержнем из трубы сортамента 40 диаметром 3/4 дюйма длиной не менее полуфута и с резьбой на обоих концах. Убедитесь, что он выходит на одинаковое расстояние в обе трубы, затем просверлите каждую половину и установите стопорные болты 1/4″ x 1 1/2″, чтобы скрепить соединение.
Теперь поднимите мачту и с помощью друга держите ее вертикально примерно в дюйме от края крыши, желоба или чего-то еще. Отметьте место на земле, где стоит мачта, затем осторожно отложите мачту в сторону и выньте в этом месте слой земли глубиной не менее двух футов, используя копатель ямы. Закройте железную трубу длиной 4 фута диаметром 1 1/4 дюйма и плотно забейте ее — сначала заглушкой — в центр этого отверстия. Утрамбуйте землю вокруг трубы, затем вставьте мачту трубопровода в железное отверстие.
Еще раз выпрямите мачту и отметьте места для двух опор: одну на софите крыши или рядом с ней и одну на уровне талии.
Вы можете использовать два 18-дюймовых или 20-дюймовых отрезка 1 x 4 с отверстиями 1 1/4 дюйма, просверленными в их концах, для крепления мачты, а также 6-дюймовые полочные кронштейны и шурупы для крепления опор, в зависимости от вашей ситуации. На самом деле не устанавливайте опоры, пока они не будут вокруг канала… и вы можете укрепить края досок, обрезав их прибитой полосой из листового металла. (При желании можно использовать вырезанный теннисный мяч, чтобы закрыть отверстие для крепления нижнего шарнира.)
Теперь ваша антенна будет поворачиваться, но для этого вам понадобится внутренний пульт управления. Просто согните кусок стального стержня 1/2″ x 20″ в форме кривошипа и вставьте вал в отверстие 9/16″, просверленное в толщине разреза 1 x 6, чтобы соответствовать ширине вашего подоконника (шплинт). штифтовой замок с каждой стороны дерева предотвратит «ходьбу» кривошипа).
Закройте окно на плате кривошипа, затем вверните несколько винтов для нарезки резьбы в открытый металлический вал на расстоянии примерно 6 дюймов друг от друга.
Сделайте то же самое на мачте антенны (на уровне рукоятки) и установите пару шкивов 1/8″ x 1″ на фасаде дома на одной линии с кабелепроводом.
Наконец, прикрепите трос 3/32″ к одному из винтов на мачте и проденьте его вокруг мачты около пяти раз. Проделайте то же самое с другим винтом, но заверните его в противоположном направлении, не разматывая первую группу витков. Повторите эту процедуру на коленчатом валу, убедившись, что тросы продеты через блоки шкивов и достаточно натянуты.
Эта лебедка должна помочь в точной настройке приема; однако он также может обеспечить альтернативный путь для электричества, если прямой удар молнии должен следовать по кабелю управления, а не искать более непосредственное соединение с землей. Секция «изолятора» из пластиковой трубы размером 1/2″ x 16″, вставленная в каждый кабель, должна прерывать этот проводящий путь.
Принимайте сигналы прямо К этому времени в вашу гостиную должна проснуться мощная смесь телевизионных и FM-сигналов.
Все, что осталось сделать, это подсоединить 300-омный двойной провод соответствующей длины к клеммам на передней части антенны, провести этот провод вниз до уровня окна, используя несколько распорок антенного провода (убедитесь, что осталось достаточно ослабьте в этой точке, чтобы обеспечить один полный оборот стержня) и пропустите поводок под оконной створкой.
Как только он окажется внутри, вы можете использовать разветвитель сигнала для подключения второго телевизора или FM-приемника, но помните, что чем больше оборудования вы добавите, тем слабее будет принимаемый сигнал. И еще одно: несмотря на меры предосторожности, которые вы предприняли при заземлении мачты, электрический заряд — от накопления статического электричества или в виде периферийной энергии от удара молнии — все еще может проникнуть в ваш телевизор. Вы можете довольно эффективно защититься от этого, установив недорогой блок статического разряда (иногда оптимисты называют его грозовым разрядником) на вводной линии.
