При использование поршневых насосов — глубина скважины до зеркала воды должна составлять не более 10 метров.

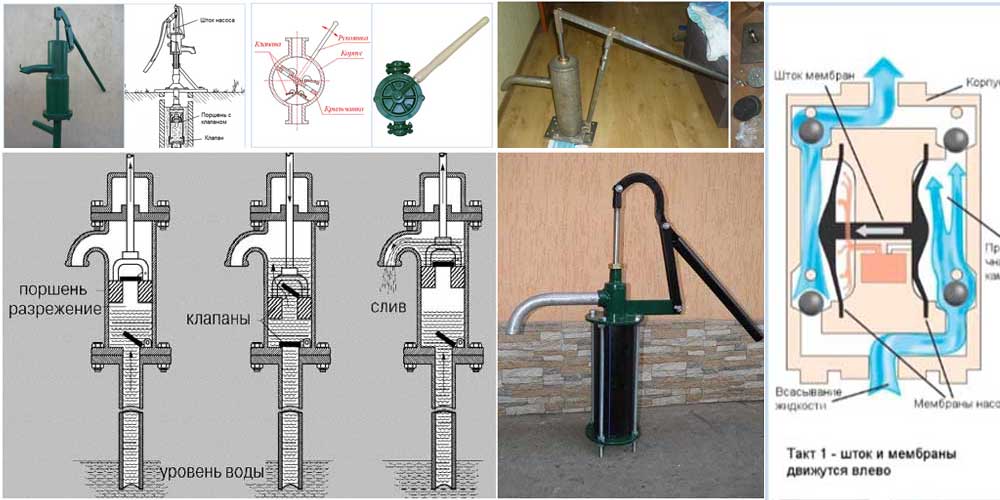

Теперь давайте разберём что происходит внутри насоса в момент откачки воды из абиссинской скважины. Нужно взять в руки металлическое коромысло и делать им движения вверх, в низ. Таким образом при движение поршня вниз клапан выпускает излишки воздуха, а при поднятии вверх образует вакуум, который вытягивает воду из скважины на поверхность. Конечно же после появления струи воды из ручного насоса, нужно продолжать качать, иначе водичка перестанет течь.

Поршневые насосы так же называют вакуумными.

Штанговые насосы ручного типа

Если на вашем участке земли водоносный слой проходит на уровне от 10 до 30 метров. То для перекачки воды из скважины вам понадобиться глубинный штанговый насос. Давайте рассмотрим конструкцию данного агрегата, чтобы понять, сделать штанговую помпу своими руками или приобрести в магазине.

Главным отличием штангового насоса от поршневого, то что вода вытягивается более длинной штангой на конце которой имеется поршень. По сути это та же поршневая помпа, которая имеет более длинную штангу, и увеличенное коромысло.

Водяной насос для скважины следует устанавливать на обсадную трубу 100 миллиметров, а производительность сей агрегата равна 40 литрам в час.

Как правильно выбрать ручной насос

Чтобы определиться с выбором ручного насоса нужно рассмотреть ряд положений:

1. Глубина водяной скважины. Если не глубже 10 метров, то для перекачки грунтовых вод подходит обычная поршневая система. Еже ли у вас история с абиссинкой скважиной, у которой глубина варьируется от 10 до 35 метров, то тут нужен штанговый насос.
2. Диаметр скважины — существует минимум, это 4 дюйма (10,16 сантиметра). При данном диаметре отверстия в земле, вы сможете установить насосную систему ручного типа.
3. Период использования — определитесь, вам нужен круглогодичный или сезонный вариант. В продаже имеются пластиковые ручные насосы, которые подходят для летнего периода, при этом их цена гораздо ниже, чем у круглогодичных металлических насосов.

Сборка и установка ручного насоса

Собрать ручной насос для воды своими руками сможет любой желающий мужчина или женщина. Следуйте инструкции и всё получиться:

• Корпус. В качестве корпуса можно применить гильзу от дизельного мотора или взять металлическую трубу. Требуется длинна от 60 до 85 см., а диаметр не менее 8 см. Внутреннюю часть заготовки следует проточить на токарном станке. Гладкая поверхность внутренней части цилиндра увеличит коэффициент полезного действия самодельного ручного насоса.
• Крышку можно выполнить из металла или пластика. Понадобиться сделать два блина по размерам внешнего диаметра цилиндра. Верхняя крышка должна иметь отверстие под шток, а нижняя под клапан.
• Поршень можно изготовить из пластика, дерева или металла. Главное чтобы поршень был оснащён уплотнительной резинкой, иначе подача воды будет слабой.
• Шток изготавливают из металла или пластика. Часто в ход идёт полипропиленовая труба.
• На нижнюю крышку монтируется клапан.
• Входная труба должна быть из стальной трубы, и крепиться она к нижней крышке.
• Производим сварочные работы, а после покраска и декорирование.

Этапы создания самодельного ручного насоса (видео)

Ручной скважинный насос можно выполнить из пвх трубы и всё лето наслаждаться бесплатной водой на дачном участке.

Оцените автора

( 2 оценки, среднее 5 из 5 )

Самодельный ручной скважинный насос из ПВХ – Новости Матери-Земли

Узнайте, как сделать самодельный ручной скважинный насос из ПВХ.

Самодельный ручной скважинный насос из ПВХ.

После того, как несколько перебоев в подаче электроэнергии оставили нас без воды, я решил, что пришло время установить ручной насос на наш колодец глубиной 45 футов. Оказывается, это было легче сказать, чем сделать. Я хотел что-то, что я мог бы установить рядом с нашим погружным электронасосом, но я не хотел тратить целое состояние. Легкие ручные насосы-кувшины продаются по цене около 50 долларов, но, к сожалению, они работают только на глубине около 25 футов — примерно на 20 футов меньше, чем нам нужно. Скважинные насосы для средних и глубоких скважин будут качать воду с глубины до 300 футов, но они также оставят дыру в вашем кошельке на 800 с лишним долларов.

В отчаянии я взялся за чертежную доску, решив найти решение. Результатом стало изобретение, которое я назвал «Холопамп», ручной скважинный насос из ПВХ, способный эффективно качать воду с глубины до 60 футов. Все детали доступны или могут быть заказаны практически в любом хозяйственном магазине. . . по цене всего около 120 долларов за весь шебанг.

Как работает ручной скважинный насос из ПВХ

Конструкция удивительно проста: внутренний насосный стержень, снабженный на конце муфтой и колпачком, вставляется во внешнюю водопроводную трубу. При каждом движении штанги насоса вниз в трубу поднимается вода, равная объему штанги; это так называемое положительное смещение, и оно происходит независимо от силы или скорости движения вниз. На самом деле, лучше всего делать это медленно и осознанно. Именно при движении вверх вам нужно набрать темп: этот ход должен быть достаточно быстрым, чтобы свежая вода попала в трубу до того, как уже вытекшая стечет вокруг муфты и торцевой крышки. Таким образом, нажимая или подтягивая, вы набираете воду. Простой донный клапан на конце водопроводной трубы предотвращает слив воды обратно в колодец.

Чтобы откачать воду с глубины 60 футов под землей, требуется минимальное усилие: от 15 до 20 фунтов при движении вверх и от 25 до 30 фунтов при движении вниз (эту силу может выдержать даже моя 12-летняя дочь). Вода выходит из носика как при движении вверх, так и при движении вниз. Медленно и устойчиво нажимая вниз и быстро подтягивая с соответствующей силой, вы можете рассчитывать на получение двух-трех галлонов в минуту из колодца со статическим уровнем воды в 60 футов — без особых усилий.

Глубина колодца и уровень воды

Важно различать эти два понятия: Глубина колодца — это расстояние от уровня земли до дна колодца. Уровень воды – это расстояние от уровня насыпи до поверхности колодезной воды. У человека может быть 175-футовый колодец, но статический уровень воды 30 футов. В таком случае вполне подойдет 40-футовый голопамп (сделанный из двух 20-футовых труб).

Ограничения по глубине скважинного насоса

Чертежи на этих страницах относятся к голопампу длиной 70 футов, который идеально подходит для скважины со статическим уровнем воды 60 футов. Хотя я знаю, что некоторые люди успешно ушли немного глубже с моей конструкцией, я все же считаю, что 60-футовая модель (с использованием трубы длиной 70 или 80 футов) является практическим пределом глубины для этого насоса, и поэтому это максимальная длина, которую я готовы рекомендовать. (Чтобы построить насос длиной 80 футов, просто замените последний сегмент штока и водопроводной трубы на 20-футовые отрезки из ПВХ, а не на 10-футовые, как показано на чертежах. )

Сборка и установка ручного скважинного насоса из ПВХ

Несмотря на то, что Holopump довольно легко собирается, правильно спустить его в скважину немного сложнее. Если вы никогда не работали или не знакомы с существующими компонентами вашей скважины, возможно, стоит нанять профессионала для выполнения установки.

Если вы решите пойти по пути «сделай сам», предостережение: перед началом любых работ, связанных с изменением существующей сантехники или проводки, необходимо отключить электропитание и не допускать давления в водопроводных линиях. (откройте ближайший к колодцу кран и дождитесь прекращения потока воды). Разбавленный хлор следует использовать для промывки всех труб по мере их установки.

Вы также должны убедиться, что насос, который вы устанавливаете, соответствует всем применимым нормам или законам в вашем регионе.

Прежде чем начать, прочитайте инструкции, соберите инструменты и материалы, затем выполните следующие действия:

1) Изучите существующую конфигурацию крышки колодца, затем приобретите новую с дополнительным портом для трубы 1 1/4 дюйма. Возможно, вам придется просверлить отверстие в новой крышке либо для вентиляционного отверстия, либо для доступа к проводке. Если в вашем существующем электрическом погружном насосе используются ограничители крутящего момента, возможно, их потребуется изменить или удалить, в зависимости от конструкции, по вашему усмотрению.

2) Склейте часть стержня вместе, как показано здесь, следуя инструкциям на банках с грунтовкой и цементом (см. таблицу материалов в галерее изображений, позиции 15 и 16).

3) Склейте и прикрутите нижнюю часть основной трубы вместе, как показано на первом рисунке. Сюда входят предметы, проходящие через крышку колодца (поз. 9) и ниже. Скосите внутренние края, чтобы потом можно было легко вставить секцию стержня. Дайте достаточное время отверждения для всех склеенных ПВХ-соединений.

4) Перед установкой насоса и новой крышки колодца необходимо снять старую крышку. Если вы знакомы с имеющейся у вас сантехникой, вы можете оценить, с каким весом вам придется иметь дело. Прикрепите страховочный трос к любому оборудованию под старой крышкой, прежде чем полностью освободить крышку. Вы определенно не хотите ничего терять в своем колодце. Попросите кого-нибудь сильного помочь вам. (Возможно, вы захотите нанять колодезного техника, хотя бы для использования его подъемного оборудования!)

5) Вставьте основной участок трубы в колодец. Два сильных человека могут сделать это, посадив одного на конец нижнего клапана, а другого на 30 футов вверх по трубе. Работая вместе, чтобы создать дугу с трубой, позвольте концу нижнего клапана змеиться вниз по обсадной трубе, стараясь не сгибать его слишком резко. Будьте осторожны и с существующей проводкой и трубами. Опять же, используйте страховочную веревку. Проденьте секцию металлической трубы вверх через крышку колодца и туго закрутите стальную муфту (поз. 8). Вставьте обратно оригинальную сантехнику и закрутите заглушку.

6) Установите секцию носика на место. Приклеивание носика не является обязательным. Пропустите стержень по основной трубе. Нижняя часть секции стержня должна опускаться ниже статического уровня воды, когда она втянута.

Вот и все. Вы готовы начать сцеживание. Требуется немного практики, чтобы сжечь больше воды на калорию, но не забывайте медленно и равномерно нажимать вниз и быстро подтягиваться для максимальной эффективности.

Последнее предупреждение: добавление любого типа механического скважинного насоса открывает потенциальный новый путь проникновения бактерий в систему водоснабжения. Существует множество растворов на основе хлора, которые убивают бактерии в воде, и как владелец колодца вы, вероятно, знакомы с одним или двумя. Однако, если у вас еще нет стандартной процедуры по очистке колодца от бактерий, обратитесь к местному специалисту по насосам за его или ее лучшими рекомендациями. Вы также захотите проверить воду на наличие бактерий после установки насоса.

Прочтите дополнительные статьи «Сделай сам» на сайте www.motherearthnews.com.

Инструменты

• Ручная пила (любая пила, которой можно резать деревянную доску, легко перережет трубу из ПВХ)
• Рашпиль для средней или мелкой древесины
• Разводной концевой ключ (8-, 10- или 12-дюймовый)
• A пара трубных ключей среднего размера или плоскогубцы для шлицевых соединений (от 12 до 18 дюймов)
• Отвертка (для отсоединения и повторного подсоединения проводки)
• Сверло 1/2 дюйма (для сверления дополнительного отверстия в крышке колодца для вентиляции; в качестве альтернативы вы можете сделать, как я, и соединить проводку электронасоса тройником и вентиляцию на крышке колодца)

Как сделать ручной насос своими руками

Очевидно, что вода является одним из самых важных соображений, если дела идут плохо. Вы можете прожить без воды около трех дней, прежде чем умрете, и по какой-то причине книги, которые говорят вам об этом, не подчеркивают тот факт, что вы, скорее всего, умрете задолго до этого, потому что ваш мозг перестает работать правильно, чем больше вы обезвожены. . Добавьте к этому головные боли и т. д., с которыми вам приходится сталкиваться из-за обезвоживания, и это рецепт катастрофы.

Почти так же очевидно (я не хотел начинать этот абзац с одного и того же слова, поэтому добавил туда уточнение), вам нужно отфильтровать воду, которую вы получаете, прежде чем вы сможете ее пить. Позже я напишу несколько статей о различных способах сделать это, но прежде чем вы сможете фильтровать воду, вы должны ее собрать.

Вы можете подумать, что это просто статья о выживании в пустыне или что-то в этом роде, но вы ошибаетесь. Вы находитесь в гораздо большей опасности из-за отсутствия воды, чем вы думаете.

В вашем доме существует давление воды, потому что водопроводная компания навязывает его вам, если только у вас нет собственного колодца. В таких случаях вы, вероятно, используете электричество, чтобы подтолкнуть его к себе. Чего многие люди не знают, так это того, что если вы отключите электричество, вы потеряете давление воды. Если вы теряете воду, вы не только обезвоживаете, но и теряете способность к надлежащей санитарии и управлению отходами, что вызывает болезни. Вам все равно нужно найти источник воды. Некоторые из них труднодоступны, поэтому возможность просто опустить в них шланг (например, крутой берег реки) значительно упрощает работу с ними.

Кроме того, вам может понадобиться сделать что-то, что сможет вручную выкачивать воду из подвала или лодки. По сути, это должно работать везде, где вам нужно переместить приличный объем воды из одного места в другое. Однако из-за атмосферного давления и т. Д. Вы можете поднять воду только на несколько футов.

Но надежда есть. Во многих случаях вода доступна всего в нескольких метрах. Вам просто нужно вытащить его из маленькой дыры и туда, где вы можете до него добраться. Вот почему они изобрели насосы. Кроме того, если у вас возникла обратная проблема и вас затопило, вам понадобится насос для откачки лишней воды, и у вас может не быть электричества.

Итак, как вы можете перемещать приличное количество воды в течение длительного периода времени без использования электричества, если у вас нет одного из этих причудливых ручных насосов для колодца?

Введите ручной водяной насос.

Очевидно, что вы можете просто пойти и купить ручной насос, но это не только будет не так весело, как сделать его самостоятельно, он может не соответствовать вашим конкретным потребностям, и у вас может не оказаться в магазине. Вам нужно знать, как работает простой водяной ручной насос и как его сделать. Я здесь, чтобы помочь.

Как вы, наверное, уже знаете, читая мой сайт, я занимаюсь пониманием концепции вещей и адаптацией к текущей ситуации, а не просто учусь делать что-то, что может не помочь, когда вам это нужно. Это ничем не отличается от изготовления водяного насоса с ручным приводом.

Ключом к такому насосу является обратный клапан. Ничего страшного, если вы никогда не слышали об обратном клапане — я собираюсь рассказать вам об этом.

Назначение обратного клапана в жизни — пропускать воду или воздух в одном направлении, но блокировать их движение в другом. Это физический эквивалент диода.

Чтобы насос работал, вам нужен шланг, который выходит из того места, где находится ваша вода (который присоединяется к ВХОДУ), и шланг туда, куда она пойдет (который присоединяется к ВЫПУСКУ). Между ними есть способ перемещать воду. Перекачивать воду легко, но если вы хотите сделать это очень просто, вам нужно использовать насос, вроде велосипедного насоса для шин. Эти насосы просто ходят вверх и вниз. Если у вас нет способа позволить воде поступать в одну сторону и выходить в другую, вы просто будете закачивать воду и выталкивать ее обратно туда, откуда она пришла.

Концепция ручного насоса:

Ручной насос состоит всего из трех компонентов: поршень, впускной обратный клапан и выпускной обратный клапан. Ключ в том, как сделать каждый из них. Вам нужно, чтобы вода текла в одном направлении, а не в другом. Обратный клапан предназначен именно для этого.

Один обратный клапан находится в шланге от источника воды к насосу. Он позволяет воде всасываться через шланг к вашему насосу, но когда вы выталкиваете его обратно, он забивается и не позволяет ей пройти обратно.

Другой обратный клапан идет от помпы туда, куда вы пытаетесь налить воду. Он позволяет выталкивать воду из помпы, но не позволяет ей всасываться обратно, когда вы поднимаете рычаг.

Я сделал эти изображения из Powerpoint, так что не смейтесь.

Как работает обратный клапан?

Ключом ко всей этой операции является обратный клапан. Если у вас их два, то все, что вам нужно сделать, это придумать способ тянуть и проталкивать через них воду, чтобы получился насос.

Очень простой способ сделать обратный клапан — это сделать какую-нибудь трубку. В этой трубке находится мяч. Один конец трубки немного больше, чем мяч, поэтому вода (или воздух) может без проблем обтекать мяч. Где-то посередине трубы она сужается, так что мяч не может пройти через нее. На самом деле, чтобы он работал, он должен прижиматься к краю, поэтому, если вода (или воздух, но я не буду говорить воздух, просто притворитесь, что это я) движется в направлении более узкой части, мяч получает присасывается к более узкой части и блокирует отверстие.

Примерно так и работает обратный клапан. Для практического использования вам могут понадобиться несколько других дополнений.

Так как шар может не полностью герметично прилегать к более узкой трубе, иногда вокруг меньшей секции надевают резиновое уплотнительное кольцо, чтобы шар прижимался к ней. Это особенно важно, если у вас твердый шарик, например шариковый подшипник. Если у вас есть более мягкий мяч, такой как надувной мяч, он примет форму вашей меньшей трубы и лучше уплотнится.

Одна из проблем с гибким шаром в обратном клапане заключается в том, что при достаточном давлении шар может засосаться в меньшее отверстие и не выйти обратно. Есть два способа остановить это. Самый простой и распространенный способ — убедиться, что меньшая труба внутри обратного клапана имеет твердый край, который не позволяет шарику войти. Если он наклонный, он легче застрянет. Другой способ сделать это — заблокировать меньшую трубу, чтобы мяч не мог пройти через определенную точку. Это немного сложнее, но может быть необходимо в некоторых обстоятельствах. Есть много способов сделать это, которые будут работать.

Другим ключевым элементом обратного клапана является то, что, когда клапан открыт и вода течет от более узкого конца к более широкому концу и вокруг шара, шар будет стремиться следовать за водой по большей трубе. Если это произойдет, мячу потребуется слишком много времени, чтобы вернуться туда, где он блокирует движение воды в другом направлении, поэтому эффективность вашего насоса будет низкой. Чтобы остановить это, вам нужен способ не дать мячу уйти очень далеко по трубе, но при этом позволить ему вырваться из того места, где он запечатан в начале узкой части.

Простой способ сделать это — отойти на дюйм или около того от центра шара и проткнуть жесткую проволоку или булавку через большую трубу, запечатав места, где она входит в трубу. Это позволяет шарику двигаться к большему концу по мере того, как вода течет в этом направлении, тем самым открывая клапан, но штифт не дает шарику уйти слишком далеко. Это не только предотвращает засорение мяча там, где этого быть не должно, но и удерживает мяч у узкого конца, поэтому, когда вода меняет направление, мяч немедленно перекрывает поток. Если вы не поместите его в нужное место, он либо не позволит шарику выйти из того места, где он запечатывается, либо позволит ему опуститься так далеко, что вы в конечном итоге будете проталкивать воду некоторое время с каждым насосом, который возвращается из откуда оно пришло.

Объяснение секции плунжера (поршня)

Насос немного проще понять. Все, что вам нужно, это трубка с приличным объемом и вставить в нее другую герметичную трубку, которая сжимается по бокам. Все размеры зависят от того, что у вас есть в наличии и что вы можете физически толкать и тянуть. Трудная часть — создать хорошее уплотнение, которое не мешает вам толкать и тянуть внутреннюю трубу внутри внешней трубы.

Очевидно, что на одном конце этой внутренней трубки вам нужен способ подключения к тому, что питает вашу помпу. В данном случае работу выполняют ваши крепкие руки, поэтому проще всего поставить букву «Т» на конце и сделать ручку, как у ручного велосипедного насоса. Вы можете так же легко (хорошо, может быть, не так просто, но продолжайте) прикрепить конец трубы к колесу с помощью соединения, которое может изгибаться, позволяя велосипеду или двигателю приводить его в действие. Но это другая история.

Как я уже говорил, внутренняя труба должна плотно прилегать к внешней трубе, чтобы вода, которую вы толкаете и тянете, не выдавливалась между двумя трубами, но при этом позволяла вам легко перемещать ее. Один из способов сделать это — вырезать пару канавок во внутренней трубе и вставить в канавки пару уплотнительных колец. Может потребоваться пара попыток, чтобы получить правильные размеры, но это не так уж сложно.

Еще один способ герметизировать внутреннюю часть корпуса насоса, но заставить его двигаться, — вырезать что-то вроде резиновой шины или сандалии в виде круга размером всего на волосок, чем внешняя трубка, и надеть его на внутренний конец внутренней трубы. Резина будет прижиматься к внешней трубе так же, как и уплотнительные кольца. Во многих случаях это проще, чем возиться с уплотнительными кольцами, а детали достать проще. Вы также можете использовать пробку на конце внутренней трубки, если ваши размеры совпадают.

Теоретически можно просто использовать две трубы, которые подходят настолько хорошо, что герметизируются, но у меня никогда не получалось это сделать.

Итак, как работает насос?

Начнем с насоса, полностью вставленного в трубу. Очевидно, что первым шагом является подтягивание поршня вверх.

Когда вы вытягиваете внутреннюю трубу/трубку/пвх/что-то еще из большего, вода всасывается в поршень. Это потому, что у вас есть какая-то печать. Потянув за ручку, поршень втягивается в поршень и создает вакуум внутри внешней трубки, что, скорее всего, больше давления, чем то, что держит вашу воду. Вы должны убедиться, что ваша подающая трубка не слишком длинная и не слишком высоко над водой, чтобы это было так. Затем, когда вы тянете, вода всасывается из вашего источника через подающую трубку и попадает в ваш насос.

Поскольку вы установили свой первый обратный клапан в правильном направлении, шарик внутри отталкивается от узкой трубки внутри него и направляется к проводу, позволяя воде обтекать его. Обратный клапан в вашей выходной трубке расположен в противоположном направлении, поэтому, когда вы тянете ручку насоса, он всасывается в меньшую трубку внутри и перекрывает выход. В противном случае вы либо засосете воздух в свой насос, либо воду из того места, куда вам нужно.

На данный момент ваш насос заполнен водой. Нажимаем поршень обратно.

Когда вы снова нажимаете ручку вниз, вода в насосе выталкивается обратно к входным и выходным трубам/трубам/шлангам. Это давление отодвигает оба шарика обратного клапана от насоса. Поскольку впускной клапан расположен правильно, теперь он упирается в меньшую трубу внутри и препятствует прохождению воды в этом направлении.
