Самодельный станок трубогиб для гибки профильной трубы, подробные фото по изготовлению станка.
Конструкция данного трубогиба, достаточно проста в изготовлении, правда понадобится выточить некоторые детали, но их можно заказать у токаря. Процесс изготовления самодельного станка, подробно показан на этих фото, а в конце статьи, также имеется видео, где показан трубогиб в работе.
Для изготовления станка, использованы уголки 60 х 40 и 35 х 35, а также прочий металлолом.
Для начала автор изготавливает основание. Для этого, он берет два уголка 60 х 40 мм и сваривает их между собой. Далее от уголка размером 35 х 35 мм, отрезаем, заготовки под стойку для среднего ролика, которым будет прижиматься сгибаемая деталь. На одной из сторон каждого уголка спиливается одна стенка, чтобы он плотно прилегал к основанию при проведении сварочных работ. Данные детали выставляются на основание, проверяются на ровность уголком и привариваются.
Теперь нужно изготовить платформу для крутящего валика. На нее пошли два уголка 60 х 60 мм, в стенках которых были сделаны прорези, которые совпадают с расстояниями между стойками среднего ролика. Данные детали свариваются. Затем так же из уголков, подгоняя их под внутренний размер опорных стоек, создается крышка, в середине которой сверлится отверстие под резьбовую шпильку. На него приваривается высокая гайка. Затем деталь вставляется внутрь стоек таким образом, чтобы ее края были на одном уровне с краями опорных уголков. Высверливаются отверстия, в которых нарезается резьба. С помощью болтового соединения детали соединяются.
На нижнем конце прижимной шпильки стачивается резьба. На данный конец надевается гайка и приваривается. Во второй гайке и конце шпильки делается сквозное отверстие. В детали, на которой будет установлен ролик, делается отверстие под шпильку. Она в него вставляется, и на тот конец где есть отверстие, вставляется гайка.
Через отверстия пропускают фиксатор, чтобы она не слетела. С помощью такого соединения шпилька будет крутиться и поднимать-опускать прижимной механизм станка.
Далее, с помощью токарного станка автор обтачивает концы роликов, чтобы на них одевались подшипники. Тот ролик, который будет устанавливаться в среднюю часть станка, имеет более удлиненную сточенную часть. Это необходимо для того, чтобы на нее можно было одеть ручку, которая будет приводить станок в действие. Для подшипников, установленных в этой же части станка, автор вытачивает защитные кожухи, которые привариваются к прижимной части детали.
Следующий этап: изготовление опор под валики и подшипники. Из профильной трубы 20 х 40 мм вырезаются заготовки. В профилях делаются разрезы похожие на строение ласточкина хвоста. Таких деталей нужно 8 штук.
Опоры привариваются к основанию, по 4 штуки с каждой стороны.
На них будут устанавливаться валики, по которым сгибаемая заготовка будет ездить. Между этими опорами устанавливаются направляющие, сделанные из уголка. Они не будут привариваться к основанию, а установятся к нему на болтах, чтобы иметь возможность регулировки ширины в зависимости от сгибаемого профиля.
Следующий шаг изготовление креплений, они необходимы для жесткого крепления станка к поверхности стола, чтобы при работе он был устойчив.
Покраска и сборка.
Самодельный трубогиб, удачно прошёл испытания, согнутая профильная труба получилась равномерной без изгибов.
В этом видео, автор показывает свой самодельный станок:
Автор самоделки: Юрий Сербин.
В настоящее время сфера применения гнутых деталей из круглых или профильных труб довольно обширна. Чаще всего подобные элементы применяются при монтаже трубопроводов, проведении декоративный отделки, строительстве теплиц, навесов, гаражей, беседок и парников.
Принцип работы устройства очень простой, а к тому же его можно изготовить своими руками, используя в качестве образца один из промышленных станков, или подобрать подходящие чертежи действующего оборудования на соответствующих порталах.
Существует три простых способа, с помощью которых можно изготовить простой вариант трубогиба в домашних условиях.
Достаточно обладать набором некоторых слесарных навыков, уметь работать с электрической сваркой, а также разбираться в технических чертежах. Если в вашем распоряжении есть небольшая мастерская со слесарным оборудованием или цех по металлообработке, то производство самодельного трубогиба станет очень простым. При соблюдении пошагового руководства инструмент можно будет соорудить за несколько часов.
Чтобы убедиться, что создание самодельного инструмента — целесообразное решение, достаточно обратить внимание на стоимость заводских моделей. Самостоятельная сборка обойдётся во много раз дешевле, чем приобретение в магазине. К тому же такой прибор можно подстроить под свои персональные потребности, внося необходимые изменения в базовую конфигурацию, учитывая специфику будущей эксплуатации.
Самодельные трубогибочные станки выполняются по одному из четырёх существующих типов:
Каждый станок обладает своими конструктивными характеристиками и сферой применения, поэтому при выборе подходящего решения учитывайте ряд важных моментов.
Для примера, гибку медных и тонкостенных стальных труб лучше всего проводить на роликовом обкаточном трубогибе.
Его создают в стационарном варианте с электрическим приводом или делают полностью ручным. Последний вариант можно использовать непосредственно на весу.
Особой мобильностью характеризуются мобильные трубогибы, которые незаменимы при монтаже отопления или водопровода — такой станок можно взять с собой на строительный объект, переместить на улицу или в любое место. Учитывая компактные размеры и небольшой вес, его можно свободно поместить в чемоданчик сантехника или сварщика. Большинство моделей весит не больше 1−2 килограммов.
Трубогиб для обработки профильных труб является достаточно популярным оборудованием на рынке самых незаменимых инструментов для домашней мастерской. Сегодня его используют в самых различных сферах, включая:
Тем не менее перед тем как задуматься о покупке или изготовлении подобного приспособления, нужно разобраться с принципом его работы и прочитать пошаговое руководство по самодельному созданию.
Большинство современных моделей способны решать ряд задач. Среди них:
И если изменить форму пластиковой трубы можно своими усилиями, сделать аналогичное действие с металлической конструкцией довольно проблематично. В таком случае без применения профессионального оборудования просто не обойтись.
К счастью, существует несколько решений для такой ситуации:
Если задача заключается в нечастой гибке труб и обработке металлических конструкций, то покупать профессиональные устройства нецелесообразно и к тому же затратно. Вместо этого лучше найти подходящие чертежи и видеоинструкции, а затем начать разработку оборудования своими руками. При правильном подходе вы сможете решить вопрос за несколько рабочих часов.
С помощью подобного инструмента можно провести точную гибку труб под углом 180 градусов с малым радиусом. Точный радиус определяется диаметром трубы по специальной таблице. Для регулировки радиуса рекомендуется заменить опорный ролик. Такую операцию нужно предусмотреть при создании самодельного трубогиба.
Важный параметр устройства заключается в длине свободного конца от точки крепления до зоны изгиба. Если изгибание трубы осуществляется в любой точке по длине, обращать внимание нужно только на диаметр трубы и радиус изгиба.
Если вы намерены создать продуктивный прибор в домашних условиях, обратите внимание на базовые чертежи и фото заводских моделей. После тщательного изучения соответствующей информации можно приступать к разработке технологической схемы и дальнейшего изготовления.
Чтобы не брать весь опорный ролик, можно обойтись его половиной — сегментом. В таком случае инструмент станет максимально лёгким и сохранит свои возможности.
Если задача заключается в изготовлении дуги для теплицы или навеса, верхней части кованного забора или кольца, то для этого можно использовать прокатный станок роликового типа с двумя опорными и одним прижимным роликами. Принцип работы такого устройства можно изучить с помощью обучающих видео и инструкций.
Сделать высокоэффективный станок для профильных труб гораздо проще, чем может показаться на первый взгляд. Большинство чертежей и принципиальных схем можно найти в Сети или в специализированной литературе.
Что касается размеров, то их можно менять с учётом личных предпочтений и требований.
Готовые ролики продаются в специальных магазинах, но их несложно выточить в домашних условиях, используя токарный станок и лист прочной стали.
Если необходимо подготовить ролики для медных или латунных труб, их изготовляют из прочных пород древесины, таких как дуб или бук. На подобном оборудовании можно гнуть профильные и круглые трубы.

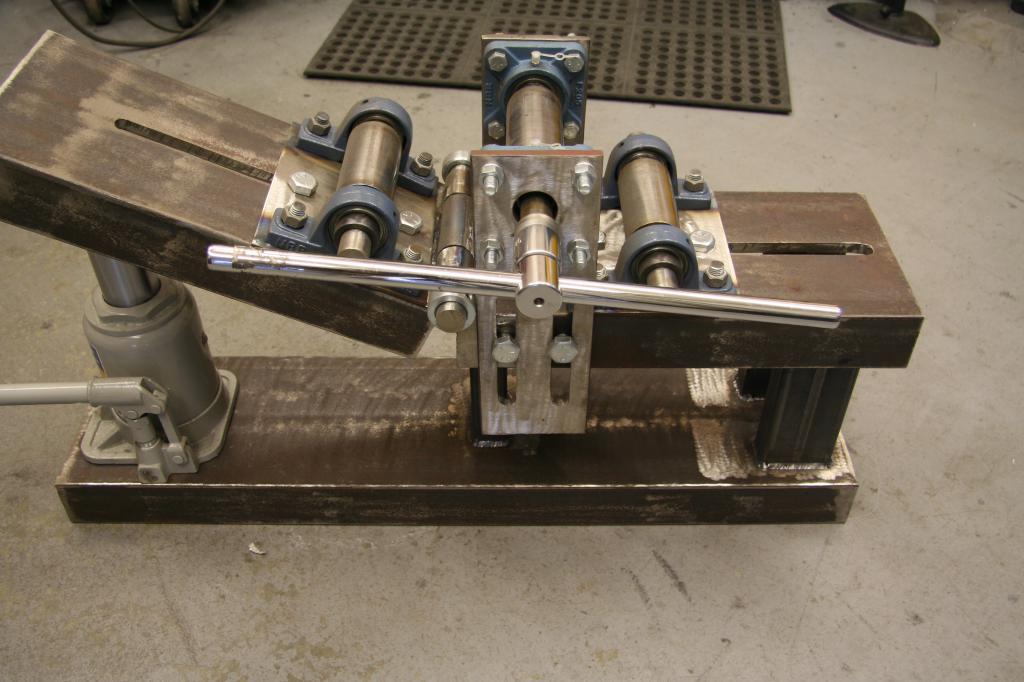

В настоящее время широко распространен способ создания ручного трубогиба на основе автомобильного гидравлического домкрата или с помощью механической прижимной системы винтового типа. Если вы выбираете первый вариант, то он позволит обрабатывать стальные трубы любых диаметров и толщиной больше двух миллиметров. Второй случай подходит для работы со стальными, медными и другими трубами из цветных металлов с диаметром не больше 32 миллиметров.
Что касается домкрата, то он может обладать разными показателями грузоподъёмности, но лучший диапазон варьируется в пределах 5−15 тонн.
Точные показатели зависят от предполагаемого вида деятельности и ваших финансовых возможностей. Бутылочные изделия с грузоподъёмностью от 5 тонн достаточно дорогие, поэтому приобретать их для эксплуатации в бытовых условиях, где гибка — нечастая процедура, просто неразумно. Но если говорить о цехах или мастерских, то там мощность домкрата играет очень большую роль. Он всегда сможет решить сложную задачу, даже если необходимо установить его под транспортное средство.
Арбалетные устройства обладают конструктивным ограничением по углу изгиба — они способны гнуть трубу лишь до угла 90 градусов. Если его нужно увеличить, то для этого используют рычаг или лебедку. Главное — обзавестись опорным пуансоном или подходящей заготовкой из металла или прочной древесины.
Если устройство применяется для обработки труб небольшой толщины, риск деформирования внутренних стенок стремительно растёт. К счастью, такую угрозу можно локализовать путём заполнения трубы специальным наполнителем. В его качестве выступает сухой мелкий песок.
Подобную технологию также практикуют для дорновых трубогибов и изготовления змеевиков. Толстостенные изделия поддаются догибке гораздо лучше, однако, в данном случае нужно позаботиться о наличии подходящей опоры в виде шаблона или сегмента из металла. Чтобы оценить принцип работы арбалетного трубогиба, достаточно посмотреть на внешние свойства устройства.
Большинство профессиональных приборов гидравлического типа могут быть оборудованы несколькими пуансонами с разным радиусом и шириной канавки. Их используют для промышленных целей, поэтому основное требование обращается в сторону продуктивности работы и надёжности конструкции.
Провести замену рабочих пуансонов несложно. К тому же их можно приобрести в любом размере в соответствующих магазинах и установить на самодельном трубогибе из тисков, домкрата или других подручных средств. Важно не ставить приоритет на низкую стоимость, ведь дешевые модели не могут обладать хорошим качеством и плохо проявляют себя при обработке тяжелых сплавов, особенно нержавеющей стали.
С медными и цветными трубами подобные опоры ещё справляются.
Очень часто в качестве пуансона используются разрезанные наполовину старые шкивы. Подобное действие сопровождается многими трудностями, но его вполне можно реализовать в домашней обстановке. Достаточно подобрать подходящий шкив с оптимальным диаметром и шириной канавки. Сделать это можно на специализированных рынках, в онлайновых торговых точках и в магазинах. Иногда подобные товары доступны в местах, где происходит приём металлолома. Их стоимость остаётся вполне доступной.
Что касается опорных роликов для промышленных устройств, то иногда их создают своими руками, а иногда отдают предпочтение магазинным решениям. Если вы намерены проводить большие объёмы работ, лучше обзавестись качественными подшипниками — в таком случае трение качения обеспечит повышение продуктивности и скорости работы.
Нужно учитывать тот факт, что арбалетные изделия способны работать в горизонтальном и вертикальном положении.
Однако, если необходимо перевести линию гиба в горизонтальное положение, стандартные устройства лучше модернизировать. Они используются лишь для вертикального применения и теряют свою эффективность под углом больше 45 градусов.
В магазинах предлагаются арбалетные домкраты для сантехнических целей, которые по-особому эффективны для обработки цветных труб и медных изделий. Также их можно использовать при гибке тонкостенной стали. Большинство существующих видов арбалетных трубогибов оборудованы ручным, а не гидравлическим приводом. Если необходимо работать с цветными металлами, обеспечиваемого на шторке усилия вполне достаточно для обработки труб с диаметром до 30 миллиметров.
В случае если гибка труб не будет постоянной, а скорее всего, одноразовой, например, если необходимо соорудить теплицу на даче или навес под автомобиль, то проводить постройку сложного изделия необязательно. Круглая или профильная труба легко сгибается с минимальными усилиями без применения специальных приборов.
Существующие методы ручной гибки позволяют изменять конфигурацию и направление труб с приличным радиусом и минимальным риском повреждения внутренней поверхности. Если же задача заключается в гибке толстостенной трубы, то роль тягового приспособления может выполнять лебедка или домкрат. Однако при необходимости проводить работу с трубами в диаметре до 40 миллиметров достаточно приложить небольшие физические усилия и мускульную силу.
В любом случае создание самодельного трубогиба — вполне выполнимое действие и относительно несложное. Большие финансовые затраты полностью отсутствуют, если не учитывать необходимость приобретения домкрата. Однако даже здесь цена на самодельный инструмент гораздо ниже, чем в случае с покупными решениями.
Описание процесса трубогибочного станка делятся на несколько категорий, но все они предназначены для создания изгибов! Эти изгибы могут быть простыми углами, дугами окружности или сложными формами, такими как выхлопные трубы.
Многие трубогибы также могут работать с квадратными формами, но стандартный трубогиб обычно подходит для круглых форм. Эти машины могут варьироваться от простых ручных настольных установок до огромного производственного оборудования с ЧПУ.
В то время как конечный результат гибки труб прост — труба или труба согнуты в нужную форму — многие люди считают, что поиск правильного процесса и правильного материала может быть вопросом мастерства. Таким образом, для каждого типа трубогиба будет определенный тип применения, который может быть включен или исключен. Важно найти то, что подходит для вашего проекта.
При этом трубогиб является важным компонентом многих инструментальных цехов, и уровень инвестиций, которые вы вкладываете в выбранный тип станка, может оказать огромное влияние на производство.
Чтобы получить ответы на свои вопросы или дополнительную информацию о трубогибочных станках, позвоните в Liberty по телефону 847-276-2761 или отправьте нам электронное письмо по адресу sales@libertymachinery.
com.
Liberty Machinery скупает и продает все виды трубогибов и трубогибов.
Мы являемся вашим надежным поставщиком высококачественных гибочных станков и другого подержанного оборудования.
Купите трубогиб Продайте свой трубогиб Посмотреть видео о трубогибах
Самый простой процесс заключается в том, что труба или труба зажимаются между несколькими штампами, движение которых создает изгиб желаемой формы. Способ перемещения этих штампов определяет тип гибочного станка.
Ротационная гибка особенно используется для точной работы с малыми радиусами. Чаще всего трубка заполняется оправкой и шариками, чтобы трубка не деформировалась в овал. Одна матрица прижимается к трубе, а две другие поворачиваются на определенный угол, изгибая трубу.
Сжатие Гибка использует стационарную гибочную матрицу и зажим, а другая подвижная матрица изгибается вокруг неподвижной матрицы.
Это не обеспечивает такой точности, как гибка с вращательным вытягиванием.
Роликовая гибка включает в себя три круглых прокатных штампа, часто расположенных в форме пирамиды, прижатых к трубе. Одна матрица перемещается и прижимает трубку к двум другим матрицам. Его можно использовать для изгибов более чем на 180 градусов, и его часто выбирают для создания круглых деталей.
Изгиб на раме , пожалуй, самый старый метод гибки. Здесь труба опирается на две плоские контрформы, а изогнутая матрица находится над ней на поршне. Когда поршень перемещает плашку вниз, плашка счетчика изгибается вверх с движением закрывающейся книги. Хотя изгиб ползуна очень дешев, он также наименее контролируем.
Бейли, Тиёда, Итон Леонард, Пайнс, Соко, Винтон
Продайте трубогиб
Liberty всегда ищет бывшие в употреблении трубогибы и трубогибы, чтобы купить их для инвентаризации.
Свяжитесь с нами и сообщите, что у вас есть на продажу. Мы будем рады дать вам бесплатную цитату.
Подержанный трубогиб или трубогиб в нашем ассортименте
Нажмите ниже, чтобы увидеть наши текущие запасы и запросить бесплатное предложение. Кто-то свяжется очень скоро.
Посмотрите наши бывшие в употреблении трубогибы на продажу.
Посмотрите наши подержанные трубогибы с ЧПУ на продажу.
Посетите канал Liberty на YouTube, чтобы увидеть больше видео
Каталожные номера:
Цирковые силачи 19 века гнули сталь голыми руками, чтобы продемонстрировать свою удивительную силу, но вам не обязательно надевать леопардовый купальник, чтобы выполнять простые домашние дела своими руками.
Большинство людей могут сгибать мягкие металлы, такие как медь и алюминий, голыми руками. Так что в следующий раз, когда вам нужно будет согнуть трубу для проекта, вы можете поспешить в магазин скобяных изделий, чтобы взять трубогиб, или вы можете просто потренировать свои мышцы.
Существуют некоторые ограничения на гибку металлов без использования станка. Естественно, у людей есть свои пределы, и вы, скорее всего, сможете гнуть только более мягкие металлы. Алюминий и медь достаточно мягкие, чтобы их можно было сгибать без особых усилий, но с такими сплавами, как нержавеющая сталь, все становится значительно сложнее. Еще одна вещь, которую нужно иметь в виду, это тип изгиба, которого вы достигнете. Более мягкие металлы будут иметь U-образный изгиб, в то время как более твердые металлы будут больше похожи на V.
Если вам нужно грубо согнуть трубу и у вас ограниченные ресурсы, вы можете просто сделать это голыми руками.
Большинство людей могут сгибать трубы толщиной до дюйма, но если больше, вам могут понадобиться инструменты или дополнительная помощь. Прежде чем сгибать трубу, рекомендуется обернуть концы во что-нибудь, чтобы обеспечить дополнительное сцепление и защитить руки. Кожа – один из лучших материалов для такого рода работ. Просто нарежьте несколько полосок и оберните ими концы стержня — вы можете выбрать другие материалы, например плотную ткань, но они не обеспечат такого же усилия. Затем крепко возьмитесь за концы и выберите наиболее удобную позицию для сгибания, например, хватом сверху с грифом прямо перед собой.
Одним из наиболее распространенных способов гибки труб без использования станка является использование паяльной лампы. Сильное тепло концентрируется на области, которую вы хотите согнуть, делая ее податливой. Существует несколько способов использования тепла для гибки труб, которые мы опишем ниже. Прежде чем приступить к какой-либо технике, убедитесь, что вы отметили, где вы хотите согнуться.
Также рекомендуется создать шаблон изгиба и измерять трубу по нему по ходу дела. Большинство людей используют дешевый деревянный материал, такой как МДФ, для создания масштабных шаблонов.
Закрепите трубу в тисках, чтобы она не двигалась. Убедитесь, что по обе стороны от области, которую вы хотите согнуть, есть достаточно места, чтобы вы могли хорошо держаться при сгибании. С помощью паяльной лампы постоянно нагревайте область, которую хотите согнуть. Не забудьте нагреть всю область, а не только одну сторону трубы, так как это поможет ей согнуться равномерно. Когда трубка раскалится докрасна, осторожно начинайте ее сгибать. Вы можете сделать это руками, но наденьте толстые перчатки, так как трубка будет очень горячей. Если у вас возникли трудности с получением рычага, попробуйте использовать гаечный ключ. Или используйте другой кусок трубы в качестве рычага. Если вам все еще трудно согнуть трубу, попросите кого-нибудь помочь. Иногда бывает проще, если один человек нагревает трубу, а другой сгибает ее.
Связанный: Как согнуть трубу с помощью трубогиба
Пружины для изгиба — это простые инструменты, которые предотвращают образование перегиба на трубах при изгибе. Доступны два типа пружин: внутренние и внешние. Внутренняя пружина вставляется в трубу сразу после ее нагрева. Он поддерживает трубу, когда она согнута, чтобы гарантировать, что она не разрушится. Точно так же внешние пружины поддерживают трубу снаружи. Они окружают трубу и предотвращают ее растекание при изгибе.
Внешние пружины обычно используются для труб меньшего размера, а внутренние пружины — для труб большего размера. Хотя они полезны для получения точного и равномерного изгиба, пружины обычно ограничены определенными размерами. Поэтому, если вы сгибаете более одного размера трубы, вам нужно будет купить пружины разных размеров.
Хотите верьте, хотите нет, но песок — бесценный материал для обеспечения равномерного изгиба. Закройте один конец трубы материалом, например скомканной газетой или тканью.
