Простая самодельная лодка из фанеры для рыбалки: 50 фото пошагового изготовления двухместной лодки под мотор 2,5 л/с.
Автор решил сделать лодку своими руками, пожалуй, это ему удалось, смотрим фото сборки с подробным описанием процесса.
Характеристики фанерной лодки:
Материалы для изготовления:
Инструменты:
Поскольку листы фанеры были короче длины будущей лодки, автору пришлось несколько листов склеить между собой.
Сделано это следующим образом. С торца листы фанеры сглаживаются рубанком и шлифуются шлифовальной машинкой.
Края покрываются столярным клеем, плотно прикладываются друг к другу и укладываются под пресс.
В результате получились листы под заготовки нужной длины.
Автор начертил на листе фанеры дно лодки.
Заготовка выпиливается электрическим лобзиком.
Чтобы срез был ровным рекомендуется пилить фанеру на высоких оборотах.
Таким же образом размечаем и вырезаем два одинаковых борта для лодки.
Теперь нужно разметить на фанере и вырезать транец.
Все части корпуса лодки нужно соединить, для этого по краю дна, бортов и транца тонким сверлом сверлятся отверстия, через которые продевается мягкая проволока и скручивается пассатижами. Потом после склейки корпуса с внутренней стороны — проволока снимется.
Сборка лодки из фанеры начинается с кормы.
Автор стягивает детали проволокой.
Скрутку нужно делать концами проволоки наружу корпуса.
Результат.
Автор поставил временные распорки.
Наклеен малярный скотч, чтобы шов склейки был ровным.
Изготовлены шпангоуты.
Самый ответственный момент склейка внутренних швов, укладываются полоски из стеклоткани и пропитываются эпоксидной смолой. Нужно сделать три слоя.
При склейке важно следить чтобы в эпоксидной смоле не было пузырьков воздуха.
Вдоль бортов закреплены привальные брусья и подогнаны шпангоуты.
Лодку переворачиваем и удаляем проволочные скрутки.
Заклеиваем швы снаружи корпуса, в три слоя стеклоткани, пропитанной эпоксидной смолой.
Ко дну корпуса лодки шурупами прикручены и посажены на клей продольные рейки (наружные стринги) которые придадут дополнительную жёсткость конструкции.
Закреплён форштивень, привязывается лодка верёвкой к якорю за носовой рымбол.
Внешний вид самодельной фанерной лодки после установки лавок, носовой части и покраски.
Теперь у автора есть возможность ловить рыбу со своей самодельной лодки.
Автор, мастер изготовления лодок, делится с читателями своей простой конструкцией самодельной лодки из фанеры, сделанной своими руками.

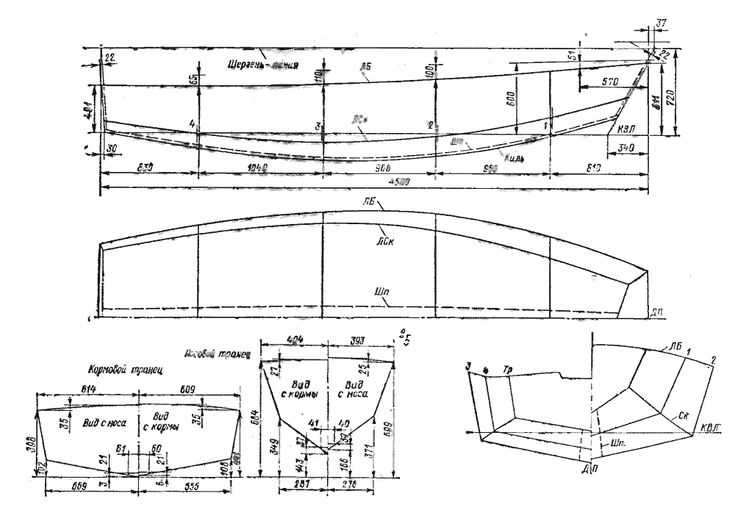

Даны основные размеры и чертежи. Особое внимание уделено»узким » местам при проектировании и самостоятельной постройке лодки.
При изготовлении лодки из фанеры, вы столкнётесь с двумя основными проблемами. Во-первых, нужно правильно размерить и изготовить детали. Во-вторых, важно правильно собрать каркас лодки. Далее в статье я подробно опишу, как посчитать размеры для всех составных частей, и по ходу построения каркаса буду акцентировать внимание на особо важных моментах.
2 )=577
Нужно определится с шириной дна. Возьмем половину от ширины лодки – 700 мм. Нижняя ширина транца будет на 10% меньше, т.е. 630 мм. Максимальной ширины лодка достигает в 1/3 от транца.
В нашем случае, максимальная ширина будет на расстоянии 1000 мм от конца лодки. Таким образом, трансформируем брус, так что бы максимальный изгиб был в точке 1/3*длину лодки от транца.
Длина фанеры для борта будет равна длине трансформированных брусов (верхнего и нижнего соответственно). Ширина будет ровная длине носа с одной стороны и длине транца с другой.
Остальные размеры зависят от ситуации.
Основой послужит брус 50*50*2523 мм. К нему с одной стороны прикручиваем транец 50*50*630 мм, под углом 90 градусов. От концов транса к носу прикручиваем деформированные брусы (максимальная выпуклость бруса на 1000 мм от транца).
Делаем 6 равнорасположенных вырезов вдоль всего основания (с нижней стороны). Размеры вырезов 50*25 мм.
Вставляем 6 брусов 25*25 мм вдоль проделанных вырезов. Крепим их к основанию и боковым брусам. Нижняя часть каркаса готова.
Прикручиваем нос и транец. Между носом и транцем снова крепим деформированные брусы, но теперь уже по верху. Расстояние между брусами борта в высоту – 500 мм, в ширину 350 мм. По сути борты у нас располагаются под углом к основанию (угол, примерно 120 градусов в точке максимальной выпуклости).
Примечание. Обратите внимание, как прикручены брусы: от края верхнего, до края нижнего бруса. Это важно!
Для сего используем брус 25*25 мм.
На этом каркас для лодки готов, далее будем обшивать каркас фанерой.
Фанеру к брусам крепим саморезами длиной 20 мм. Сначала крепим борты. Фанера должна плотно прилегать к каркасу.
Проклеиваем водоустойчивым клеем все стыки фанер. Обрабатывайте клеем все участки лодки, которые на ваш взгляд, получились уязвимыми.
Далее зашиваем нос лодки и крепим сидения. Обшиваем лодку с внутренней стороны (по желанию). Можно сделать пол и не обшивать борты, все зависит от того, как много у вас фанеры. Не обшивайте лодку с внутренней стороны доской, это добавит лишнего веса.
Все оставшиеся детали так же на ваш вкус, лодка готова и ее можно ставить на воду.
DOCOO — Специально для Самоделки FISH
Самодельная лодка из фанеры — это не только экономия денег. Речь идет об использовании вашего мастерства для создания чего-то значимого, что вы будете использовать с гордостью и радостью и наслаждаться воспоминаниями, даже если продукт больше не с вами.
Если вы нашли свою новую страсть в плавании на лодке и рыбалке, вам обязательно захочется сделать хотя бы одну лодку для себя. А что может быть лучше, чем сделать лодку из фанеры своими руками?
Это просто, экономично, и с этими 16 фантастическими идеями и учебными пособиями по изготовлению лодок из фанеры своими руками их абсолютно легко следовать! Давайте начнем!
Содержание
Сборка фанерной лодки, эпизод 1
youtube.com/embed/voL1mXUgyOI?list=PLlxG2gjk1I6AvoICA2yi7IOjrau5KpCDP» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/> Джерри из World Boat Skiff показывает, как можно построить функциональную лодку из фанеры, в этой серии обучающих видеороликов.
Приготовьтесь, в общей сложности 26 эпизодов, за которыми следует тест-драйв лодки на воде. Вы определенно захотите просмотреть все эти видеоролики, прежде чем приступить к работе над проектом по строительству лодки. Вот планы лодки Джерри на случай, если вас заинтересует этот DIY.
Если вы впервые планируете построить фанерную лодку, обязательно заранее изучите азбуку сборки фанерной лодки.
К счастью, Ride the Ducks of Seattle поможет вам! В этом блоге вы найдете всю информацию о том, как выбрать лучший фанерный материал, детали фанерной лодки и подробные рекомендации по строительству фанерной лодки.
С другой стороны, если вы предпочитаете план проекта, к сожалению, он недоступен в этом блоге.
Узнать подробности
Собери фанерную лодку из одного листа фанеры! В этом уроке от Gardenfork, вы узнаете, как сделать лодку из одного листа фанеры, предназначенную для плавательного бассейна или пруда. Поэтому, чтобы оставаться в безопасности, избегайте использования этой лодки в открытых и больших водоемах.
Если вас заинтересовал этот проект, ссылки на планы указаны в поле описания. Кроме того, если у вас есть больше фанеры, вы определенно можете сделать лодку немного длиннее, чем планировалось.
Как легко и просто построить лодку из фанерыЭтот блог от ОСНОВЫ ЛОДОК ОНЛАЙН не только содержит подробные сведения о том, как построить лодку из фанеры, но и дает вам несколько дополнительных советов. это превратит вашу лодку DIY из хорошей в отличную.
Особенно если вы новичок в строительстве лодок своими руками, этот пост в блоге определенно будет вам полезен. Однако планы и размеры не приложены к этому сообщению в блоге, и вам придется изучить их, как только вы окончательно определитесь с типом фанерной лодки, которую хотите построить.
Узнать больше
Хотя эта конструкция лодки по-прежнему является одной из самых простых, она может быть немного сложной по сравнению с лодками из однолистовой фанеры, особенно если вы нуб в деревообработке.
Кроме того, единственная информация, которую вы найдете в этом учебном пособии на Youtube, — это слайд-шоу с пошаговыми иллюстрациями процесса «сделай сам». Это означает, что в учебном пособии нет общих планов или размеров.
Кроме того, если вас интересует стоимость, ютубер упоминает, что этот проект обошелся ему примерно в 400 фунтов стерлингов.
Wikihow предполагает, что если вы серьезно относитесь к постройке фанерной лодки, вам обязательно следует инвестировать в качественные платные планы, доступные в Интернете, поскольку бесплатных предложений в основном полно. устаревшей информации. В основном полагайтесь на планы, распространяемые уважаемыми дизайнерами лодок.
Этот блог также посвящен важности использования расходных материалов морского класса. Это всего лишь несколько советов. Прочитайте весь этот пост от Wikihow , чтобы получить всю необходимую информацию о том, как построить фанерную лодку.
Узнать подробности
Вы новичок в деревообработке? Без проблем! Вот еще одно простое руководство по изготовлению лодки из одного листа фанеры своими руками. Эта забавная лодка, сделанная своими руками, станет для вас отличным проектом на выходные. Более того, если у вас есть дети, им понравится грести в бассейне.
Ютубер выполнил этот проект менее чем за 30 долларов и всего за пару часов. Все, что вам нужно, это фанера, силикон, шурупы и несколько инструментов для работы по дереву, и ваша забавная маленькая лодка готова!
Еще раз, вот отличное пошаговое руководство от Instructables по сборке однолистовой фанерной лодки.
Все расходные материалы и размеры указаны в блоге.
Важное напоминание — не забудьте прочитать раздел «Улучшения», написанный в конце поста. Используйте как можно больше советов из этого раздела, чтобы построить лодку еще лучше, чем сам инструктор!
Узнать больше
Youtuber построил 12-дюймовую лодку с V-образным дном, спроектированную Джеффом Спира. В плане предусмотрена мощность 9,9 л.с., что позволяет катеру без особых усилий садиться на самолет.
Если вы считаете, что можете повторить это своими руками, вот вторая часть этой серии видео. Для тех, кто заинтересован, планы легко доступны на веб-сайте, указанном в разделе описания.
Знаете ли вы, какая фанера лучше всего подходит для строительства лодок? Знаете ли вы элементы деревянной лодки?
Знаете ли вы, на что следует обратить внимание, прежде чем начинать проект по строительству лодок? Если вы ответили на эти вопросы «Нет», этот блог обязателен к прочтению! Только освоив эти основы, вы сможете построить потрясающую и эффективную фанерную лодку.
Узнать больше
Если вы хотите построить лодку из фанеры, то это руководство для вас! Ютубер из HANDIY документирует, как он построил 11-футовую парусную лодку, в этом видео от начала до конца.
Видео может быть относительно длинным. Но поверьте нам, это действительно проницательно! Согласно описанию, предоставленному ютубером, общая стоимость проекта составляет около 800 долларов, а общее время изготовления — два месяца. В видео вы найдете все необходимые расходные материалы, размеры и инструменты.
Хотите собрать комплект Zip? Ютубер из ZIP KIT расскажет вам, как именно вы можете собрать его в этом уроке. В этой первой части ютубер собирает приспособление. Вы можете легко найти остальные видео проекта на его канале Youtube.
В этом наборе для самостоятельной сборки используется готовый к сборке лодочный комплект Глена Л.
, который разработан на основе «Молнии» Глена Л. Витта 19.54 классический дизайн корпуса катера. Если интересно, ютубер оставил ссылку на заказ комплекта в разделе комментариев.
Вот краткое руководство по сборке фанерной лодки длиной 15 и ½ футов, спроектированной Малахини, с шириной 6 и 1/2 футов. Если вы новичок в строительстве лодок, это, вероятно, не идеальный учебник для вас, так как блогер расплывчато описывает процесс с помощью картинок.
Однако, если вы достаточно уверены в себе, чтобы понять концепцию, это, безусловно, полезный учебник по фанерной лодке.
Узнать больше
Вот еще один урок по фанерной лодке от HANDIY.
Лодка, построенная в этом уроке, разработана компанией Wave-Dancer Yachts. Вы можете найти все расходные материалы и их партнерские ссылки, перечисленные в поле описания.
В этой первой части серии по строительству лодок ютубер строит корпус. Если вы глубоко заинтересовались этим проектом, вот видео со всеми шагами.
Для начинающих лодочников метод сборки лодок из стежков и клея, вероятно, является одним из самых простых. В этом блоге Christine de Merchant, вы найдете ссылки на планы, расходные материалы и любую другую информацию, которая может вам понадобиться в процессе самостоятельного изготовления.
Прочтите этот пост целиком, чтобы построить для вас потрясающую лодку. Кажется, что все этапы проекта четко проработаны на этом сайте.
Узнать больше
youtube.com/embed/S6MLHDfHKkk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/> Этот мастер-класс по изготовлению фанерной лодки своими руками от Тимми Черепахи просто потрясающий! Если вы не верите нашим словам, не стесняйтесь просмотреть раздел комментариев о том, какие замечательные отзывы получил этот учебник.
Одна из лучших частей этого руководства заключается в том, что все расходные материалы, размеры и инструменты перечислены в поле описания. Вам понравилось то, что Тимми сделал в этом проекте? Если да, вот часть 2, часть 3, часть 4 и часть 5 этого руководства.
Когда дело доходит до постройки лодки, очень важно иметь на руках обновленный и четкий план. Кроме того, помните, что вы всегда можете увеличить или уменьшить план по своему желанию.
Этот список полон блестящих идей, от удобных для начинающих до сложных.
Дайте нам знать, какая идея вам понравилась больше всего из этих 16 в разделе комментариев!
