Лодка из фанеры своими руками: размеры и чертежи

        При изготовлении лодки из фанеры, вы столкнётесь с двумя основными проблемами. Во-первых, нужно правильно размерить и изготовить детали. Во-вторых, важно правильно собрать каркас лодки. Далее в статье я подробно опишу, как посчитать размеры для всех составных частей, и по ходу построения каркаса буду акцентировать внимание на особо важных моментах.

Размеры и чертежи

        Первое, что нужно сделать – определится с размерами лодки. Будем делать лодку 3000 мм длиной, 1400 в ширину и 500 мм высотой.
Определимся с длиной основы каркаса. Для этого нам нужно знать длину лодки, два угла а и b, высоту лодки.

Длину и высоту мы знаем – 3000мм и 500 мм. Угол а – 100, угол b – 120.

Зная эти значения посчитаем длину основы каркаса.

L=3000-(h*tg(a-90)+h*tg(b-90))=2623,где h-высота лодки

Теперь найдем длину носа и транца. Поскольку они находятся под наклоном, то их длина будет больше чем высота лодки.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

2 )=577

Нужно определится с шириной дна. Возьмем половину от ширины лодки – 700 мм. Нижняя ширина транца будет на 10% меньше, т.е. 630 мм. Максимальной ширины лодка достигает в 1/3 от транца.

В нашем случае, максимальная ширина будет на расстоянии 1000 мм от конца лодки. Таким образом, трансформируем брус, так что бы максимальный изгиб был в точке 1/3*длину лодки от транца.

Длина фанеры для борта будет равна длине трансформированных брусов (верхнего и нижнего соответственно). Ширина будет ровная длине носа с одной стороны и длине транца с другой.

Остальные размеры зависят от ситуации.





Каркас лодки

Основой послужит брус 50*50*2523 мм. К нему с одной стороны прикручиваем транец 50*50*630 мм, под углом 90 градусов. От концов транса к носу прикручиваем деформированные брусы (максимальная выпуклость бруса на 1000 мм от транца).

Делаем 6 равнорасположенных вырезов вдоль всего основания (с нижней стороны).Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

Размеры вырезов 50*25 мм. Вставляем 6 брусов 25*25 мм вдоль проделанных вырезов. Крепим их к основанию и боковым брусам. Нижняя часть каркаса готова.

Прикручиваем нос и транец. Между носом и транцем снова крепим деформированные брусы, но теперь уже по верху. Расстояние между брусами борта в высоту – 500 мм, в ширину 350 мм. По сути борты у нас располагаются под углом к основанию (угол, примерно 120 градусов в точке максимальной выпуклости).

Делаем каркас для бортов

Примечание. Обратите внимание, как прикручены брусы: от края верхнего, до края нижнего бруса. Это важно!
Для сего используем брус 25*25 мм.

На этом каркас для лодки готов, далее будем обшивать каркас фанерой.

Обшивка каркаса

Фанеру к брусам крепим саморезами длиной 20 мм. Сначала крепим борты. Фанера должна плотно прилегать к каркасу.

Затем обшиваем транец и дно лодки

Проклеиваем водоустойчивым клеем все стыки фанер.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Обрабатывайте клеем все участки лодки, которые на ваш взгляд, получились уязвимыми.

Далее зашиваем нос лодки и крепим сидения. Обшиваем лодку с внутренней стороны (по желанию). Можно сделать пол и не обшивать борты, все зависит от того, как много у вас фанеры. Не обшивайте лодку с внутренней стороны доской, это добавит лишнего веса.

Все оставшиеся детали так же на ваш вкус, лодка готова и ее можно ставить на воду.

DOCOO — Специально для Самоделки FISH

Чертежи мотолодок из фанеры. Самодельные лодки из фанеры: это сделать просто

Данный вариант лодки как Вы видите, сделан под ребенка. Но переделать, а вернее сделать эту лодку изначально взрослой, еще проще. Убирайте из чертежей и процесса изготовления всю детскую «декоративность» чтобы не засмеяла рыба, в некоторых узлах укрепите под свой вес, красьте в бурый, темно зеленый цвет и вуаля, самодельная легкая и простая в изготовлении деревянная лодка готова.

Размеры ее позволят легко перевозить ее в прицепе или даже на , и она отлично подойдет для рыбалки или охоты на водоплавающую дичь.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Даже подцепить к ней столь популярный ныне у рыбаков лодочный электромотор – пара пустяков. Достаточно лишь будет немного укрепить корму. Вообще же конечно лодка сделана автором очень грамотно, даже проведено макетирование. Можно только поаплодировать такому мастеру.

Сын давно просил сделать лодку. Мне показалось, что его желание приобщиться к отдыху на воде можно использовать не только для физического развития мальчишки, но и для получения навыков гребли, управления лодкой, освоения правил безопасности плавания и поведения на воде. Наша мама сразу заволновалась по поводу того, что на воде с её ребёнком может что-либо случиться.

Мои доводы о важности воспитания в ребёнке самостоятельности, сознательной дисциплинированности, ответственности несколько успокоили её. А моё обещание привлечь сына к изготовлению лодки, начиная с чертежей, научить его владеть инструментами, а также тот аргумент, что работа над ней своими руками позволит понять необходимость тех знаний, которые даёт детям школа, сняли все её возражения.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

Выбор размерений лодки определился её потребным водоизмещением, достаточным для совместного плавания двух подростков. При длине корпуса в 2400 мм его ширина по миделю, где располагается банка гребца, в 1000 мм и развал бортов вполне достаточны для обеспечения остойчивости. Парус на первых порах ставить на лодку не планировалось.

Если принять за основу именно эти или близкие к ним размерения и весьма популярную во всём мире технологию сборки корпуса из заранее выкроенных фанерных заготовок с последующим соединением их с помощью проволочных скруток и финишной проклейкой швов лентами стеклоткани на эпоксидной смоле, то вполне надёжную лодку можно сделать за несколько выходных дней. А если учесть, что подобные лодки весьма популярны и имеют широкое распространение как в яхт-клубах, так и среди рыбаков-автолюбителей, то можно обойтись без разработки теоретического чертежа корпуса, а применить как прототип любую из уже построенных и хорошо себя зарекомендовавших лодок, например, тузик «Джек Шпрот».Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

Он очень остойчив, лёгок на ходу, поэтому его используют как палубный тузик для малых яхт. Длина его всего 2,29 м и при ширине по миделю в 1,3 м и весе около 30 кг он безопасен даже при нагрузке весом четырёх взрослых.

Эту плоскодонную лодку можно собрать всего из семи основных деталей (см. чертёж). Если же требуется лодка для плавания по малому водоёму и исключительно в хорошую погоду, как в нашем случае, то подобное судно можно сделать ещё проще — всего из трёх деталей: двух бортов, днища и транца.

Рис. 1. Чертеж — лодка сшитая из фанеры: а — общий вид лодки; б — раскрой транцев; в — сечение по мидель-шпангоуту; г — эскиз весла, д — раскрой обшивки.

На семейном совете мы остановились на той лодке, которую будет проще собрать своими руками, а именно был принят второй вариант из трёх фанерных выкроек. Забегая вперёд, скажу, что изготовили лодочку мы за неделю.


Рис. 2. Способ соединения фанерных заготовок корпуса лодки: а — подготовка кромок к соединению; б – установка проволочных скрепок; в — оклейка швов соединения лентами стеклоткани внутри корпуса; г — оклейка швов снаружи (окончательный вид соединения).Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

В дело пошли листы фанеры повышенной водостойкости марки ФСФ толщиной 4 мм. Чтобы детали выкройки не нуждались в склейках по длине (их при необходимости можно склеивать на ус), мы выбрали листы размерами 1220×2440 мм. Избежать ошибок помогло макетирование корпуса в масштабе 1:10 из плотного картона. Только после подгонки деталей на макете, разборки его и тщательного обмера был сделан чертёж каждой из них непосредственно на фанерных листах.

При выпиливании заготовок лобзиком линию разметки необходимо оставлять на детали. Только потом, при обработке кромок, можно снять весь лишний материал на угол так, чтобы детали стыковались по возможности с минимальным зазором (в судостроении это называется — снять малку). Уложив на ровном полу заготовку днища и заготовки бортов соответствующими кромками друг к другу, приступили к их сшиванию. Для этой работы необходимы дрель со сверлом 02 мм, пассатижи и медная проволока 01,5 мм. Сначала на одной из соединяемых заготовок с шагом 75-100 мм на расстоянии 10 мм от кромки по всей длине насверлили отверстия.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

В кромке же второго листа отверстия лучше сверлить по месту — последовательно, по мере совмещения кромок изгибаемых заготовок.

Ссылка по теме: Скрепки из медной проволоки длиной всего около 40 мм нарезали заранее. Изогнув скобками, вставили их с внутренней стороны корпуса будущей лодки и туго скрутили концы снаружи с помощью плоскогубцев. Прижать скрепки к фанере можно после полной сборки лодки перед оклеиванием швов. Первую скрепку лучше ставить примерно посередине длины борта. Затем, постепенно сближая кромки, скрепили днище с бортами сначала в корму, а потом — в нос по всей длине судна. В корме вставили и прикрепили транец, а в носу соединили борта, сложив заготовки вместе, чем образовали острый форштевень.

Скрепки из проволоки являются скорее монтажными элементами, чем деталями, обеспечивающими прочность корпуса. Основную прочность лодке придаёт оклейка швов лентами тонкой стеклоткани на эпоксидной смоле. На этапе оклейки необходимо тщательно прижать и даже попытаться утопить в древесину проволоку скоб, что дополнительно стянет шов.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Это мы сделали с помощью молотка и бойка из бруска твёрдой древесины. Можно использовать и скруглённое зубило из металла.

Желательно брать ленту фабричного изготовления. Её применяют строители при заклейке щелей обшивки каркасов. Проверьте, не пропитана ли лента чем-либо. Если она ещё и влажная, нужно прокалить её в духовке газовой плиты. Эпоксидный клей приготовили в соответствии с инструкцией на этикетке упаковки. Три слоя ленты уложили внахлёст на клее вдоль шва корпуса. После отверждения стеклопластика мы откусили выступающие из корпуса концы проволочных скрепок и проклеили соединения снаружи. Три слоя ленты снаружи и внутри корпуса обеспечивают равнопрочное с фанерой соединение.

По верхней кромке бортов и транца на шурупах и клее поставили снаружи привальный брус, а внутри — бортики, которые образовали прочный планширь. Он придал дополнительные прочность и жёсткость всему корпусу. Не забыли мы и о непотопляемости нашего судна. В корме у транца и в носу выклеили небольшие ящички (рундуки — no-морскому), заполненные пенопластом, накрыли фанерными крышками, которые послужат сиденьями.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Затем ящики загерметизировали. Теперь лодка не утонет сама, да ещё и обеспечит поддержку на поверхности воды всего экипажа.

От борта к борту поставили сиденье (банку) для гребца. Пассажир может разместиться в носу или на корме, где он станет управлять лодкой с помощью рулевого устройства.

Хотя лодка изготовлена из фанеры повышенной водостойкости, для обеспечения долговечности корпуса весь его лучше оклеить стеклотканью в один слой. Сыну так не терпелось испытать наше судно, что мы обошлись покрытием поверхностей водостойкой краской.

Читайте также: Первый спуск лодки на воду привёл ребят в восторг. Правда, он поубавился, когда вдруг оказалось, что грести веслом не так уж просто. Однако через неделю юных моряков было трудно дозваться к обеду. Они были готовы сидеть в лодке с утра до вечера.

Лодка своими руками – поэтапная инструкцию по изготовлению. Цифры соответствуют фото.

  1. Наносим контуры деталей корпуса лодки на фанерные листы. Длинная гибкая линейка помогает провести плавные кривые линии.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?
  2. Аккуратно, оставляя линию разметки на детали, выпиливаем заготовки бортов, днища и транца.
  3. После примерки заготовок, сшиваемых кромками друг с другом, и снятия малки приступаем к сборке корпуса с помощью скрепок из медной проволоки.
  4. Собрав корпус, оклеив швы и установив киль, готовим комплект деталей для сборки рулевого устройства.
  5. Эластичное перо руля навешиваем на баллер, который в свою очередь крепим к транцу, используя в качестве шарнира лист гибкой резины.

Заготовки и детали для самодельной лодки – Таблица

ЗАГОТОВКИ ДЕТАЛЕЙ САМОДЕЛЬНОЙЛОДКИ
НаименованиеК-воРазмер заготовки, ммМатериал
1Днище11850×860Фанера повышенной водостойкости, марка ФСФ, 4 мм
2Борт22430×400–>>–
3Транец1880×300–>>–
4Крышка1655×650–>>–
5Носовая перегородка1670×320–>>–
6Крышка рундука1940×200–>>–
7Кормовая переборка1940×185–>>–
8Носовое украшение1470x220x8Фанера
9Банка гребца1100x140x26Берёза
10Опора банки230x30x26–>>–
11Брусок крепления1263x57x40–>>–
12Баллер руля1630x80x40–>>–
13Киль накладной1150x70x25–>>–
14Удлинитель румпеля1022×650–>>–
15Румпель руля1022×450–>>–
16Привальный брус22600x30x25–>>–
17Транцевый брус11300x30x25–>>–
18Перо руля1405x180x10Листовая резина
19Подвеска руля1245x90x10–>>–
20Рамка руля2025×405Резиновая трубка

На первом рисунке: Общий вид и детали нашей лодки.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Обозначенные на рисунке номера соответствуют нумерации в таблице заготовок деталей вверху.

Самодельная лодка из фанеры чертежи которой внимательно изучаем. Приступим к подробному описанию конструкции.

Для постройки представленной модели, будем использовать влагостойкую прочную фанеру разных толщин.

Самодельная лодка из фанеры состоит из тринадцати деталей:

  1. Центральный брусок размером 25х45х2500мм. Длинные края выполнены в виде сектора окружности. С низу, прорезаны шесть сквозных пазов размером 25х25мм, для крепления шпангоутов.
  2. Носовой элемент. Крепится к передней части центрального бруска, бортам, дну и палубе. Толщина его составляет двадцать пять миллиметров.
  3. Корма. Крепится к задней части центрального бруска, бортам, дну и палубе. Толщина ее составляет двадцать пять миллиметров.
  4. Шпангоуты. Шесть типов – размеров. Крепятся к центральному бруску в проделанных пазах. Каждый шпангоут имеет свою высоту и ширину.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Неизменным размером для каждого остается толщина, угол наклона плоскости крепления борта. Толщина их, составляет двадцать пять миллиметров.
  5. Борта. Крепятся к шпангоутам, носовому элементу и корме. Толщина их составляет десять миллиметров.
  6. Сиденья. Крепятся при помощи деревянных брусков к шпангоутам и бортам. Толщина их составляет восемнадцать миллиметров.
  7. Дно. Крепится к центральному бруску, носовому элементу, корме, шпангоутам и бортам. Толщина его составляет пять миллиметров. Между плоскостями крепления прокладывается полоска мягкой резины. Детали промазываются клеем и сжимаются между собой шурупами по дереву.

Справка:
Шурупы, закручивать необходимо в заранее подготовленные отверстия, что позволит избежать растрескивание сжимаемых деталей.

Порядок сборки.

Несмотря на то, что практически в любом рыболовецком магазине можно приобрести лодку для рыбалки, намного выгоднее с материальной и практической стороны сделать лодку из фанеры своими руками.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

И хотя на изготовление самодельной лодки потребуется потратить немало времени и усилий, но зато результатом можно будет долго гордиться. Всегда приятно осознавать, что вещь сделана собственными руками.

Необходимый инструментарий и материалы

Можно взять готовые чертежи, как сделать лодку из фанеры:

  • плоскодонки;
  • байдарки;
  • с мотором;
  • парусные.

Даже если ни один чертеж не понравится, всегда можно спроектировать лодку самому. Вот только не лишними окажутся умения грамотного построения чертежей, иначе получится не лодка, а груда дров. Варианты исполнения чертежей представлены на фото.



Для создания самодельной фанерной лодки потребуется такой набор инструментов:

  • электролобзик;
  • пила;
  • шуруповерт;
  • молоток;
  • шлифовальная машинка;
  • набор струбцин;
  • набор кистей.

Что касается материалов, то основным компонентом конструкции, само собой, является фанера.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Лучше всего подойдет водостойкая фанера для лодок, но если ее не окажется под рукой, то можно воспользоваться листами фанеры из шпона березы. При этом толщина листов должна быть не меньше 5 мм, а некоторые элементы конструкции, например, дно, киль и шпангоуты – толщиной 10-16 мм.

Кроме фанеры, понадобится использовать древесину для можнтажа каркаса распорок, решетки пола, сидений и прочего.

Все швы и стыки в обязательном порядке промазываются клеем, полимерными смолами, эпоксидной смолой или подобными средствами для обеспечения герметичности лодки.

Также немаловажными материалами являются пропитки, лаки, краски и олифы. Ведь судно, во-первых, должно иметь приличный вид, а во-вторых, оно не должно сгнить после первой же вылазки на водоем.

Изготовление лодок из фанеры



Стоит обратить внимание, что постройка лодки из фанеры может осуществляться лишь из качественных листов, не имеющих таких дефектов поверхности, как сучки, трещины и расслоения.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Габариты листов желательно использовать максимально крупные. С крупной фанерой легче работать, и конструкция получается более прочной. Но зачастую не находится подходящая фанера, и приходится склеивать два листа. Для этого торцы двух склеиваемых листов стачиваются под острым углом таким образом, чтобы длина скоса была равна не меньше семи толщин листа. Такое склеивание называется «на ус». Скосы тщательно промазываются клеем и прижимаются друг к другу набором струбцин.

Используя найденные или созданные самостоятельно чертежи, можно приступать к разметке материалов. На данном этапе важно соблюсти точно все размеры. Отклонение от чертежа хотя бы на 1 мм приведет к образованию щелей на стыках и, соответственно, появится уязвимость конструкции. Для удобства можно использовать выкройки, которые прикладываются к фанере и обводятся. На фото пример такой выкройки.

Итак, используя электролобзик и пилу, вырезают каждый элемент конструкции. Особое внимание стоит уделить торцам заготовок – следует соблюсти углы стыковки поверхностей.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Для создания заднего борта придется склеить несколько слоев фанеры до получения проектной толщины и, как следствие, необходимой прочности. Это значительно утяжелит конструкцию, но является необходимой мерой (особенно, если планируется крепление под мотор). Таким же образом следует поступить и со шпангоутами.

Самодельные лодки из фанеры под мотор требуют дополнительного упрочнения заднего борта путем проклейки его стеклотканью и усиления твердыми породами дерева.

Для усиления конструкции рекомендуется транцы и шпангоуты дополнительно фиксировать с помощью оцинкованных или луженых шурупов. Однако не стоит забывать о том, что длина шурупа ни в коем случае не должна превышать толщину скрепляемых деталей.

Для удобства, транец кладется на козлы и к нему крепится дно, а также борта. Сведение торцов следует вести от носа. Скрепляются элементы с помощью клея и шовных материалов. Если в результате этой операции детали конструкции не сойдутся, то придется все разбирать и стесывать шпангоуты.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Поэтому лучше заранее все перемерять.

В случае создания самодельной плоскодонки задача максимально упрощается. Сборка конструкции плоскодонки умелым энтузиастом может занять всего 2-3 часа. Поскольку отсутствуют сложные геометрические формы, то работу запросто выполнит всего один работник, не затрачивая больших физических усилий.




Особое внимание потребуется уделить лишь стыкам и решетчатым настилам пола из деревянных реек. Настил необходим по причине того, что днище лодки весьма уязвимо к деформационной нагрузке, полученной от подошв обуви.

Проклейка швов

Моторная лодка из фанеры своими руками требует особое внимание и контроль при проклейке всех швов конструкции. На фото показаны конечные результаты проклейки швов.

Этапы проклейки:

  1. Приготовление герметизационного состава на основе аэросила и эпоксидной смолы в пропорции 1:1.
  2. Все угловые соединения усиливаются деревянными галтелями (играют роль ребер жесткости).Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?
  3. Все стыки изнутри тщательно промазываются герметизационным составом, а сверху приклеиваются полоски стеклоткани.
  4. После полного высыхания устанавливаются шпангоуты, которые крепятся с помощью клея и шурупов.
  5. Теперь начинается выстилание решетки пола на днище.
  6. Установка сидений, уключин и других конструктивных элементов согласно чертежу.
  7. После полного высыхания всех стыков и поверхностей, лодку можно снять с козлов.

Покрасочные работы

Завершающим, но ничуть не менее ответственным этапом строительства лодки является покраска. Перед тем, как приступить к покраске, необходимо подготовить все поверхности и стыки путем шлифовки и обезжиривания.



После этого необходимо тщательно промазать каждый сантиметр поверхности древесной пропиткой. Рекомендуется использовать пропитку для речных или морских судов.

Теперь можно приступить к покраске. Покрасочные работы обычно выполняются жесткой кистью, но допускается также применение краскопультов.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? В качестве краски рекомендуется использовать эмали, предназначенные для покраски судов. От качества окрасочных работ напрямую зависит долговечность лодки.

Если подойти с умом к задаче, можно достаточно просто построить своими руками лодку, как для рыбалки, так и для комфортного отдыха для всей семьи.

Проще всего построить для рыбалки плоскодонку. Особенно эффективной и практичной лодка будет, если в качестве материала используется именно водостойкая фанера, а задний борт будет оборудован креплением под мотор. Этапы строительства плоскодонки можно посмотреть на видео.

Моторная лодка отлично подойдет для использования на реках и озерах. А вот в море самодельную моторную плоскодонку применять следует лишь при полной уверенности в качестве сборки.

Моторная лодка из водостойкой фанеры способна прослужить своему хозяину многие годы.

Как сделать лодки для рыбалки своими руками из фанеры, бутылок?

Оглавление:

  1. Самодельная лодка из фанеры
  2. Складная лодка из фанеры
  3. Лодка из пластиковых бутылок

Многие мужчины любят заниматься рыбалкой или просто совершать прогулки по реке.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Для этого нужно иметь лодку, но часто случается, что купить лодку для рыбалки нет возможности. Решением такой проблемы могут стать самодельные лодки для рыбалки. Способов их изготовления достаточно много, необходимо лишь запастись временем, терпением и материалами.

Самодельная лодка из фанеры

Лодка, изготовленная из фанеры, отличается своей лёгкостью и значительно меньшей стоимостью по сравнению с заводскими.

Как самому сделать лодку для рыбалки из фанеры? Для работы потребуется точный чертёж и фанера — проклеенный натуральный берёзовый шпон толщиной приблизительно 5 мм.


  1. С помощью бумажных шаблонов на фанерные листы наносятся выкройки деталей.
  2. Пилой по дереву или электролобзиком необходимо вырезать все заготовки.
  3. Склейте транцы со шпангоутами.

  1. Теперь прикрепите к транцу днище и борта, сведя их спереди друг с другом.
  2. Для крепления деталей обшивки используется шовный материал (в случае, если лодка изготавливается не из очень толстой фанеры) или клей.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? В этом случае необходимо стесать края фанеры под углом.

  1. Убедитесь в том, что все детали сходятся по размерам. В противном случае придётся разобрать лодку и исправить недостатки.

Склейка
  1. Возьмите эпоксидную смолу и аэросил и смешайте компоненты 1:1 при помощи специальной насадки на дрели.
  2. Усиление углов между бортами, днищем и транцами выполняется деревянными галтелями — небольшими уголками, предназначенными для жесткости соединения.
  3. Теперь следует наклеить на все внутренние поверхности швов полоски из стеклопластика или стеклоткани. При этом необходимо тщательно промазывать все стыки эпоксидно-аэросильной смесью.
  4. Необходимо дождаться, пока клей полностью просохнет, а после этого следует установить шпангоуты в соответствующие места.

  1. Теперь требуется уложить на днище настил, прикрепить уключины и сидение.
  2. Если конструкция лодки предполагает кокпит (закрытая носовая часть), то следует установить крышку, зафиксировав её на бортах и шпангоутах.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?
  3. После того как лодка полностью просохнет, переверните и отшлифуйте её наружную поверхность. После этого требуется проклеить дно стеклотканью и обработать швы эпоксидным составом.

  1. Перед покраской необходимо обработать наружную поверхность конструкции пропиткой для древесины, зашпаклевать все щели и обработать грунтовкой.
  2. Покрасить лодку лучше всего специальной пигментной смесью, предназначенной для деревянных судов, но можно использовать и любую обычную краску.

Складная лодка из фанеры

Самодельная складная лодка для рыбалки представляет собой жесткую фанерную складную конструкцию, состоящую из нескольких секций. Размер каждой из секций равен расстоянию между двумя шпангоутами, расположенными рядом. Секции соединены между собой при помощи барашковых болтов и уплотнены резиной.

Средняя секция имеет самый больший размер и, при складывании лодки, другие секции последовательно входят в неё. Сложенная лодка имеет вид габаритного чемодана (850×700×330 мм), который можно легко перевозить к месту назначения.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

Для работы потребуются:

  • 2,5 листа фанеры толщиной 4 мм с размерами 1,5×1,5 м.
  • 1 лист фанеры толщиной 10 мм размером 1,3×0,9 м.
  • 1 шестиметровая доска толщиной 20 мм.
  • 1 шестиметровая доска толщиной 40 мм.
  • 1 доска из бука или другой твердой древесины длиной 1 м для отделки борта.

Изготовление лодки

Сборка лодки осуществляется по чертежу. Желательно воспроизведение на бумаге натуральных размеров форштевня, шпангоута и транца.

  1. Приклейте плаз к строительной 10-мм фанере и сложите её пополам.

  2. Высверлите в шпангоутах отверстия.
  3. Ножовкой выпилите два шпангоута, транец и форштевень.
  4. Шпангоуты обработайте ножовкой и покройте их с наружной стороны тонкой резиной (1 мм) при помощи клея.
  5. Уплотнение поделите на полоски длиной по 20 мм и обработайте ними два шпангоута техническим клеем.
  6. Обработайте 3-милиметровые отверстия для алюминиевых заклёпок.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Заклёпки должны располагаться попарно на расстоянии 10−15 мм. Расположение заклёпок от края шпангоута — 10 мм, расстояние между парами — 800 мм.
  7. Снимите болты и рассоедините шпангоуты. Поместите заклёпки в отверстия.

Для сборки секций необходим кондуктор, позволяющий устанавливать шпангоуты и покрывать их фанерой. Данный механизм изготовлен из доски толщиной 40 мм и состоит из:

  • Основания рамы (4 доски).
  • Неподвижной стойки с кронштейном, который зафиксирован при помощи гвоздей.
  • Подвижной стойки с передвигающейся между продольными листами основания передвижной доской, укреплённого на ней кронштейна и поперечной доски на нём.
  1. Следующий этап — укрепление шпангоутов. Для этого используются болты, пропущенные сквозь отверстия и соединяющие каждый кронштейн с поперечной доской.
  2. Выступающие кронштейны и свисающие доски подровняйте по уровню шпангоутов.
  3. Теперь следует разделить на две части фанеру толщиной 4 мм и покрыть нею шпангоуты в кондукторе.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Листы необходимо загнуть с наружной стороны шпангоутов и укрепить их на кондукторе.
  4. При помощи клея К-88 произведите обработку шпангоутов под фанерой и её краёв над шпангоутами.
  5. Алюминиевым листом (16×0,5 мм) укрепите границы фанеры.
  6. Теперь в шпангоуте между заклёпками просверлите отверстия диаметром 2,5−3 мм. При этом следует захватить алюминиевую полоску и фанеру.
  7. Далее необходимо вкрутить шурупы сразу в обе стороны. Теперь к шпангоутам прикрепите заготовку из фанеры, а алюминиевую полосу заверните вниз.
  8. Теперь снимите секцию с кондуктора, подравняйте её края, чтобы длина фанеры между шпангоутами оказалась меньше на 10 мм. Остатки срежьте.
  9. Заготовленные планки с сечением 15×25 мм разделите на 4 равные части, одну из которых приложите к фанере и склейте. Оставшейся алюминиевой полоской оберните планки внутри шпангоутов и обейте гвоздями. С помощью 40 мм шурупов прикрепите края планок к шпангоутам. Планка борта и лист фанеры должны прилегать друг к другу герметично.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?
  10. При помощи уплотнителя с микропорами или другой мягкой резины обработайте одну сторону секции по всей её поверхности.
  11. Напротив отверстий в шпангоуте просверлите отверстия в резине.
  12. Таким же образом изготовьте две другие секции, за исключением носовой.
  13. Носовая часть изготавливается с помощью двух листов для каждой из сторон — левой и правой, предварительно вырезанных по чертежу.
  14. Снимите с кондуктора движущуюся стойку и уложите шпангоут на неподвижную.
  15. На основание установите форштевень.
  16. Накройте сверху толстой бумагой.
  17. Края, которые выступают, обрежьте по шаблону.
  18. Далее необходимо обшить отсек «носа». Для этого раскроите лист по форме. Алюминиевой полосой укрепите края фанеры.

Складные лодки для рыбалки легко помещаются в багажник автомобиля или небольшой прицеп.

Чертеж самодельной лодки из фанеры для рыбалки:


Видео о том, как сделать складную лодку для рыбалки

Лодка из пластиковых бутылок

Как сделать лодку для рыбалки из пластиковых бутылок? Делается она достаточно просто. Одним из её главных достоинств является дешевизна и доступность материалов. К тому же совсем необязательно для её создания обладать специальными навыками.

Необходимые материалы

  • Пластиковые бутылки. Конечно же, в первую очередь желающим сконструировать такую лодку потребуется большое количество пластиковых бутылок. Для этой цели лучше всего подойдёт тара вместимостью не менее 2 литров. Чем большей ёмкости вы будете выбирать бутылки, тем меньшее их количество понадобится, и тем легче будет собирать лодку. Кроме того, лодка из больших бутылок будет более надёжной, прочной и долговечной.
  • Скотч. Для работы потребуется несколько рулонов широкого скотча.
  • Ножницы или острый нож. Ножницы следует выбирать такие, чтобы ними удобно было разрезать пластиковые бутылки — большие и острые.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?
  • Тонкая прочная проволока.
  • Толстая фанера для поперечин. Вместо фанеры подойдут деревянные доски или лёгкие трубы.

Подготовка бутылок

Для придания бутылкам необходимой плотности и жесткости каждую из них следует накачать воздухом под давлением. Это можно сделать, используя простой принцип перепада температур.

  1. Поставьте открытые бутылки в морозильную камеру, чтобы они набрались холодным воздухом.
  2. Затем очень прочно закрутите их крышками прямо в морозилке.
  3. Теперь достаньте бутылки из морозильной камеры. Воздух внутри них, при нагревании, будет расширяться, в результате чего бутылки приобретут необходимую жесткость и упругость.

Перед началом сбора лодки все бутылки необходимо освободить от этикеток и, при необходимости, помыть.

Как показывает практика, такая лодка служит достаточно долго и не теряет своих плавучих свойств. Однако для надёжности можно посадить каждую пробку на герметичный клей, чтобы быть уверенными в том, что бутылки не разгерметизируются в процессе эксплуатации.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

Изготовление «брёвен» из бутылок

  1. Лодка будет собираться из имитированных брёвен. В качестве соединительной муфты используется средняя часть, вырезанная из другой бутылки, которую следует натянуть на соединение. Бутылки соединяются донышком к донышку, при этом выступ дна одной бутылки должен быть вставлен в выемку дна другой бутылки.
  2. Затем все стыки следует промотать несколько раз широким водостойким скотчем. В результате получится конструкция из двух бутылок, соединённых донышками, с обеих сторон которой будут горлышки с пробками.
  3. Теперь возьмите 2 бутылки и отрежьте от них верхние части. Заготовки без верхних частей насадите на горлышки Вашей конструкции таким образом, чтобы с обеих её сторон получились донышки. Снова следует каждый стык промотать скотчем в несколько слоёв.
  4. Таким образом готовятся остальные брёвна для лодки.

Изготовление поплавков для лодки

Подготовленные брёвна необходимо скрепить в поплавки.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Один поплавок должен состоять из восьми брёвен. Возьмите тонкую, прочную проволоку и с её помощью скрепите брёвна.

Сборка лодки

Скрепление поплавков лучше всего осуществить при помощи металлических труб или деревянных брусков. После того, как поперечины будут готовы, можно приступать к креплению дна, которое можно изготовить из плотного фанерного, пластикового или металлического листа. В зависимости от предпочтений мастера и используемых материалов, каждая изготовленная лодка из пластиковых бутылок будет иметь разный вид. Одно необходимое общее условие — плавсредство должно быть надёжным, прочным и водонепроницаемым.

При желании, готовой лодке можно придать эстетичный внешний вид, обшив её водонепроницаемым материалом, фанерой или металлическими листами.

Такая простая лодка для рыбалки своими руками прослужит достаточно долгое время и будет предметом гордости для своего хозяина.

Проекты DixieDinghy и Argie 10

Dudley Dix Yacht Design

Два проекта швертботов из фанеры



Характеристики:

Dixi Dinghy
длина 2,5м, ширина 1,28м, 4,23кв.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? м., вес корпуса (Окуме), 22кг

Argie 10
длина 3,1м, ширина 1,35м, 5,25кв.м., вес корпуса (Окуме), 29кг

Эти маленькие лодки доставят массу удовольствия для семьи

Их можно использовать под парусами, на веслах и под мотором, и они легки настолько, что один человек может уложить и снять лодку с крыши семейного авто. Простая технология сборки на скрепках и клее позволяет построить лодку с минимумом инструментов, без предыдущего опыта и на очень маленьком пространстве

строитель Сергей Кравченко

Это может стать идеальным проектом для юного строителя при поддержке отца, или отца с помощью детей.

Такая лодка может быть построена, как школьный проект, который может быть использован после получения оценок. Это подходящий проект на зиму, построенный для рыбалки, как «яхта» для подростка, или как тузик для вашей большой яхты.

Встроенные блоки плавучести и простое парусное вооружение делают эти лодки хорошими учебными парусниками, вне зависимости от вашего возраста.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

Чертежи Argie 10 доступны в электронном или в бумажном виде. Dixie Dinghy — только на бумаге.



Первый из двух проектов, DIXI DINGHY, был разработан, как тузик для яхты очень простой конструкции из фанеры с помощью клея и скрепок. Для гребного/моторного варианта корпус полностью собирается из двух листов 6 мм фанеры.

Дополнительно фанера потребуется для руля и шверта. Мачта легко устанавливается и закрепляется. Парусное вооружение разбирается и хранится в корпусе.

Argie 10 Андрея Губченко. Рассказ о постройке >>>

Под парусом экипаж сможет состоять из одного взрослого или двоих детей. В гребном/моторном исполнении она будет с удобством перевозить четырех взрослых на спокойной воде. Вместимость будет зависеть от погодных условий.



После того, как чертежи DIXI DINGHY были опубликованы для самодельщиков в местной газете ARGUS, мне заказали больший проект такой же концепции в той же самой газете.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Законченный проект был назван ARGIE 10 по имени подростков — уличных продавцов газеты.

ARGIE 10 полностью собирается из трех листов 6 мм фанеры. Она предназначена в для использования в качестве семейной лодки, но также может быть использована как яхтенный тузик для больших яхт.

Она хорошо ведет себя под парусами с двумя взрослыми или тремя детьми, на веслах может перевозить пятерых взрослых с багажом. Вместимость будет меняться в зависимости от погодных условий.


Чертежи обоих проектов включают раскрой листов со всеми размерами, секции корпуса, детали конструкции, парусный план, детали парусного вооружения, список материалов и инструкцию по сборке. Построить любой из этих проектов несложно. Нет даже необходимости в стапеле. Законченный вес корпуса — 22 кг для DIXI DINGHY и 29 кг для ARGIE 10.

Чертежи Argie 10



Если Вы хотите большую лодку с такой же технологией постройки, смотрите Argie 15.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Если Вы ищете проект с большими претензиями, см. Challenger 13 .

Ссылки:

Как легко и просто построить лодку из фанеры

Краткое руководство по сборке лодки из фанеры.

  1. Определите тип лодки, которую вы хотите
  2. Получить план постройки лодки
  3. Выбрать и подготовить материалы
  4. Построить лодку по чертежам
  5. Нанесите эпоксидную смолу
  6. Укладка стеклоткани
  7. Смочите ткань из стекловолокна
  8. Покрыть грунтовкой
  9. Нанесите краску для лодок
  10. Нанесите полироль и воск для лодок

Всегда есть разное чувство удовлетворения от того, что ты построил своими руками.Вместо того, чтобы обращаться к профессиональному строителю фанерных лодок, постройте фанерную лодку самостоятельно и используйте ее, чтобы получить другое чувство удовлетворения.

В этом кратком руководстве мы рассмотрим, как самостоятельно построить фанерную лодку.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Это полезный и ценный опыт, который должен испытать каждый любитель лодок. Читайте дальше, чтобы узнать больше.

Что вам понадобится

  • Морская фанера и деревянные детали (как указано на чертеже вашей лодки)
  • Морской клей
  • Эпоксидная смола
  • Ткань из стекловолокна
  • Наждачная бумага и орбитальная шлифовальная машина
  • Кисти
  • Ролик
  • Малярная лента
  • Пила по дереву
  • Полироль и воск
  • Ручной полировальный станок
  • Рулон ткани из стекловолокна

Этапы сборки лодки из фанеры

1.Определите тип лодки, которую вы хотите

Первый шаг — спланировать проект постройки лодки. Определив тип лодки, которую вы хотите, например, фанерную рыбацкую лодку, вам будет намного проще спланировать все остальное.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Решите, какой водоем вы хотите, чтобы ваша лодка пересекала, ее размер и что вы хотите иметь на борту.

Для вашей первой сборки, возможно, лучше рассмотреть что-то не слишком большое, по крайней мере, до тех пор, пока вы не будете достаточно уверены в своих навыках строительства.Просто не забудьте запланировать заранее все, что вы можете. Не беспокойтесь о том, чтобы охватить все, просто планируйте то, что вы можете, и в будущем все будет проще.

2. Приобретите план постройки лодки

После того, как вы определились, какую лодку хотите построить, пришло время закупить материалы, которые вы будете использовать. При строительстве лодок рекомендуется не экономить на качестве материала. Но есть один предмет, который вы должны получить в первую очередь.

Первый важный предмет, который вам понадобится, — это план лодки.Доступны бесплатные планы, но для вас и вашего проекта будет лучше использовать планы из надежного источника. В премиальных планах лодки подробно описано, как шаг за шагом построить деревянную лодку, и их легче читать по сравнению с бесплатными планами, которые могут быть даже устаревшими.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

3. Выбор и подготовка материалов

В верхней части списка стоит ваша фанера, рекомендуется использовать морскую фанеру. Для некоторых частей лодки, таких как корпус, целесообразно использовать морскую фанеру. Тем не менее, рекомендуется использовать морскую фанеру для всей лодки, чтобы сэкономить себе много работы и беспокойства.

Морская фанера

облегчит работу, потому что вам не придется покрывать смолой столько площади, сколько морская фанера почти не имеет пустот. Вы можете даже потратить больше, если проект потребует больше смолы, чем вы планировали.

4. Построить лодку в соответствии со строительными чертежами

Затем постройте саму лодку на основе добытых вами чертежей лодки. Если это ваша первая сборка, постарайтесь максимально точно придерживаться плана. Даже небольшие отклонения могут иметь последствия, которые вы, возможно, не сможете предсказать.

Подробные планы лодки также должны содержать необходимое количество материалов, которые вам понадобятся, а также размеры древесины, среди прочего.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Постарайтесь просмотреть планы, прежде чем приступить к сборке, и соответствующим образом скорректируйте свои планы.

5. Нанесите эпоксидную смолу

Нанесите эпоксидную смолу на всю поверхность лодки. При нанесении эпоксидной смолы важно создать совершенно гладкую поверхность. Если на поверхности дерева есть какие-либо зазоры или пустоты, вам придется заполнить их смолой.

Не бойтесь наносить слишком много эпоксидной смолы на пустоты с выступами. Пробелы — это то, чего мы абсолютно хотим избежать. Отшлифуйте поверхность, чтобы все сгладить. Постарайтесь быть тщательным, так как любые недостатки будут заметны после завершения проекта.

Дайте смоле высохнуть, прежде чем переходить к следующему шагу.

6. Уложите стеклоткань

Отрежьте ткань по размеру и дайте ей отдохнуть в течение нескольких дней перед работой, чтобы после обработки поверхность стала гладкой.После того, как ткань расслабится, разгладьте поверхность ткани, чтобы разгладить любые морщины или складки.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Вы можете использовать свою руку или инструмент, чтобы сделать сглаживание.

Вы можете использовать ленту, чтобы зафиксировать ткань на месте, пока вы ее разглаживаете; сделайте это несколько раз, пока на ткани не появятся морщины. Это важно для того, чтобы отделка была однородной. Оставьте разглаженную ткань на ночь, прежде чем приступать к смачиванию поверхности.

7. Смочите ткань из стекловолокна

Перед тем, как смочить ткань из стекловолокна, сделайте еще один прогон, чтобы убедиться, что вся поверхность ровная.Используйте тонкий слой эпоксидной смолы, чтобы смочить поверхность ткани. Убедитесь, что поверхность гладкая, прежде чем она высохнет.

Вы поймете, что ткань нанесена правильно, если она станет прозрачной и быстро прилипнет к поверхности лодки. Вы можете использовать валик, чтобы выровнять поверхность, но делайте это, пока смола еще влажная.

8. Покрыть грунтовкой

Следующим шагом будет покраска лодки стекловолоконной краской.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Сначала нанесите грунтовку, достаточно двух-трех слоев.Убедитесь, что вы наносите грунтовку осторожно; однородный слой очень важен для красивой отделки.

Работайте по частям, чтобы у вас было достаточно времени для работы с грунтовкой. После нанесения первого слоя грунтовки дайте ему высохнуть перед нанесением следующего слоя. После нанесения грунтовки нанесите выбранную вами краску и, как и в случае с грунтовкой, работайте небольшими участками, чтобы сократить время работы краски.

9. Нанесите краску для лодок

Нанесите краску кистью горизонтально, затем пройдитесь кистью по окрашенному участку, но вертикально.Это создаст гладкую окрашенную поверхность, но ключ в том, чтобы быстро работать со второй кистью, поэтому работа в секциях имеет большой смысл.

Покрасьте всю поверхность лодки, стараясь сделать слой как можно ровнее. Я предпочитаю использовать полуглянцевую краску, потому что ее финиш твердый.

10. Нанесите полироль для лодок и воск

Завершающим этапом является нанесение полироли и воска на поверхность лодки.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Это придаст ей блестящую отделку, которая украсит вашу лодку, а также защитит ее от суровых морских условий.Старайтесь придерживаться инструкций, предоставляемых выбранным вами продуктом.

Некоторые продукты сочетают в себе полироль и воск в одном продукте, и их тоже можно использовать. Просто убедитесь, что вы тщательно нанесли продукт, чтобы сделать вашу лодку более блестящей.

Готово. Осталось только отправиться в путь на лодке из фанеры своими руками.

Наконечники Pro

1. Используйте материалы морского класса

Рекомендуется использовать материалы морского класса, чтобы избежать проблем в дальнейшем.Поскольку вся лодка покрыта смолой, водонепроницаемость не является самым большим преимуществом материалов морского класса, но они нужны для ощущения безопасности.

Говорят, что лучше ошибиться в сторону осторожности, и, поскольку безопасность всегда должна быть приоритетом при плавании на лодке, я думаю, что хорошо рассмотреть возможность использования материалов морского класса хотя бы из соображений безопасности.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

2. Отшлифуйте каждую поверхность

Ключом к красивой отделке лодки является гладкая и однородная поверхность.Любые зазоры или разрывы на поверхности лодки — это недостаток того, что могло бы быть превосходным произведением искусства. Шлифовка помогает обеспечить равномерную и гладкую поверхность.

Чтобы получить однородную отделку, необходимо шлифовать между этапами. До и после нанесения смолы на лодку, после нанесения каждого слоя грунтовки и после нанесения каждого слоя краски необходимо выполнить шлифовку для всего этого.

Хотя для этого может потребоваться много работы, результатом будет наилучший внешний вид, которого вы можете достичь.

3. Используйте электроинструменты для большей эффективности

Хотя использование таких инструментов, как орбитальная шлифовальная машина или моторизованный полировальный станок, не требуется, они делают работу более эффективной. Использование инструментов значительно упрощает работу, что может помочь добиться еще лучшего результата.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

Изготовление самодельной лодки из фанеры занимает много времени. Подумайте об использовании инструментов, особенно если вы хотите сэкономить время.

Заключение

Вот как построить фанерную лодку.Хотя это может занять некоторое время, это проще, чем многие думают. Надеюсь, это принесет вам удовлетворение и вознаградит вас.

Я очень надеюсь, что это краткое руководство было для вас полезным. Пожалуйста, поделитесь им с другими людьми, которые также могут найти его полезным. Оставьте свои комментарии ниже. Мы будем рады узнать о ваших мыслях и опыте в отношении собственного проекта по строительству лодки из фанеры.

Не забывайте безопасно плавать.

Агенты по планированию лодок Storer по всему миру

У нас есть агенты по планам лодок во многих регионах.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Они хорошо знают планы лодок, а также понимают проблемы строителей лодок. В частности,

Мои критерии для выбора агентов плана просты

1/ Быть активными судостроителями с опытом судостроения-любителя
2/ Что их клиентам действительно очень нравится иметь с ними дело
3/ Что они продают качественные материалы или поддерживают группы пользователей, которые активно строят в своем регионе

Где я могу купить чертежи лодок Storer в моем регионе

Австралия и Новая Зеландия – Boatcraft Pacific

Компания BoatCraft занимается любительским судостроением уже 30 лет и является одним из основных поставщиков эпоксидной смолы, фанера, стеклопластик и многие другие нужды.Доставка по всей стране и агенты по всей Австралии.

США, Канада, мир – Duckworks

Чак ​​и Сандра основали Duckworks 35 лет назад, одну из лучших дискуссионных групп для судостроителей. Они превратились в поставщиков, поскольку им нужно было покупать вещи для своих собственных проектов.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Эпоксидная смола, стекловолокно и бесчисленное множество специализированных фитингов для парусных, каноэ и большинства других типов лодок. Международные покупатели часто покупают детали по цене и качеству.

Европа – Fyne Boat Kits

Fyne Boats поставляет чертежи и комплекты для резки фанеры в Великобританию и Европу в течение 30 лет.Они были одними из поставщиков готовых комплектов лодок из фанеры, но они поставляют фанерные листы, эпоксидную смолу, стекло, предварительно вырезанную древесину, инструменты и многое другое. Они делают комплекты для лодок Storer.

Венгрия (на венгерском языке) – Amatőr Hajóépítők

Чаба Мезей около 10 лет назад создал дискуссионную группу для судостроителей в Венгрии. В итоге он перевел мои планы на венгерский (мадьярский). Группа Hajoepitok имеет функции социального парусного спорта, отличную онлайн-дискуссионную группу и информацию о местных поставщиках

Южная Африка — CKD Boats

CKD продает планы и часто продает материалы, необходимые для постройки вашей лодки.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? У них есть фанера, эпоксидная смола, стекловолокно и древесина.

Список чертежей лодок – курс по строительству лодок в книге

Вот наш список чертежей лодок

Верфь Ханну | Бесплатные планы лодок

Пожалуйста, поймите, что если вы строите или используете любую из лодок, описанных на этих страницы, вы и только вы несете ответственность за любой прямой или косвенный ущерб или вред, который может последовать. Я не несу никакой ответственности.

Вы также должны понимать, что судостроение может быть опасным:
— Вы можете получить деревянную занозу в палец.
-Некоторые инструменты острые.
-Эпоксидная смола может быть аллергенной и определенно очень грязной.
-Все возможные химические вещества могут быть вредными в той или иной степени.
— Волокна стекла чешут пальцы и горло.
— Все остальное тоже может быть опасно.

Так что не строй лодку, если не умеешь пользоваться инструментами и химикатами, и если Вы не используете все необходимое защитное оборудование.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?
А если Вы строите в помещении, сделайте покрытие пола и мебели.Ты будешь получите обычный крик в любом случае, но уборка будет проще.

И даже больше Вы должны понимать, что использование лодки может быть опасным:
— Лодка может перевернуться.
-Вы можете выпасть из лодки.
— Лодка может удариться о скалу.
-Ваша обувь может промокнуть.
— Лодка может наполниться водой.
— Лодка может утонуть.
-Другая лодка может столкнуться с Вашей лодкой.
— Лодка может дрейфовать на большое расстояние.
-Вы можете потеряться с лодкой.
-При гребле у Вас могут появиться волдыри на руках и ягодицах.
-Если Вы попадете в воду, Вы можете утонуть или получить переохлаждение.
-На Вас могут напасть акулы-убийцы.
-Всякое может случиться

Поэтому НЕ используйте лодку, если вы не знаете и не соблюдаете правила водных путей, если только Вы не умеете пользоваться лодкой, если Вы не можете принять погодные условия во внимание, если только Вы не умеете плавать, если Вы не используете спасательный жилет, если Вы не знаете воды, если Вы не находитесь под постоянным наблюдением, если Вы не используете надлежащее одежду, если только Ты не трезв, если Ты не понимаешь, что делаешь и если Ты не учел все возможное и невозможное в рассмотрение.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

Вы несете ответственность!


500 — Ошибка: 500

Возможно, вы не сможете посетить эту страницу из-за:

  1. устаревшая закладка/избранное
  2. поисковая система с устаревшим списком для этого сайта
  3. a ошибочный адрес
  4. у вас есть нет доступа к этой странице
  5. Запрошенный ресурс не найден.
  6. При обработке вашего запроса произошла ошибка.

Пожалуйста, попробуйте одну из следующих страниц:

Если проблемы не устранены, обратитесь к системному администратору этого сайта и сообщите об ошибке ниже.

Просмотр не найден [имя, тип, префикс]: категория, pdf, contentView

8

38 2 var/ 6 Content Control-32 display()33
Call Stack

Расположение
1 JSite-> Discatch () / var / www / vhosts / mojaladjacom/httpdocs/index.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? php:42
2 JComponentHelper::renderComponent() /var/www/vhosts/mojaladja.com/httpdocs/includes/application.php:187
JComponentHelper::executeComponent() /var/www/vhosts/mojaladja.com/httpdocs/libraries/joomla/application/component/helper.php:357
4 require_once() / www/vhosts/mojaladja.com/httpdocs/libraries/joomla/application/component/helper.php:388
5 JController->execute() /var/www/vhosts/mojaladja.com/httpdocs/components/com_content/content.php:18
/var/www/vhosts/mojaladja.com/httpdocs/libraries/joomla/application/component/controller.php:754
7 JController->display() /var/www /vhosts/mojaladja.com/httpdocs/components/com_content/controller.php:77
8 JController->getView() /var/www/vhosts/mojaladja.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? com/httpdocs/libraries/joomla/application/component/controller.php:671
3

33
JError::raiseError() /var/www/vhosts/mojaladja.com/httpdocs/libraries/joomla/application/component/controller.php:896
10 JError::raise() /var/www/vhosts/mojaladja.com/httpdocs/libraries/joomla/error/error.PHP: 251

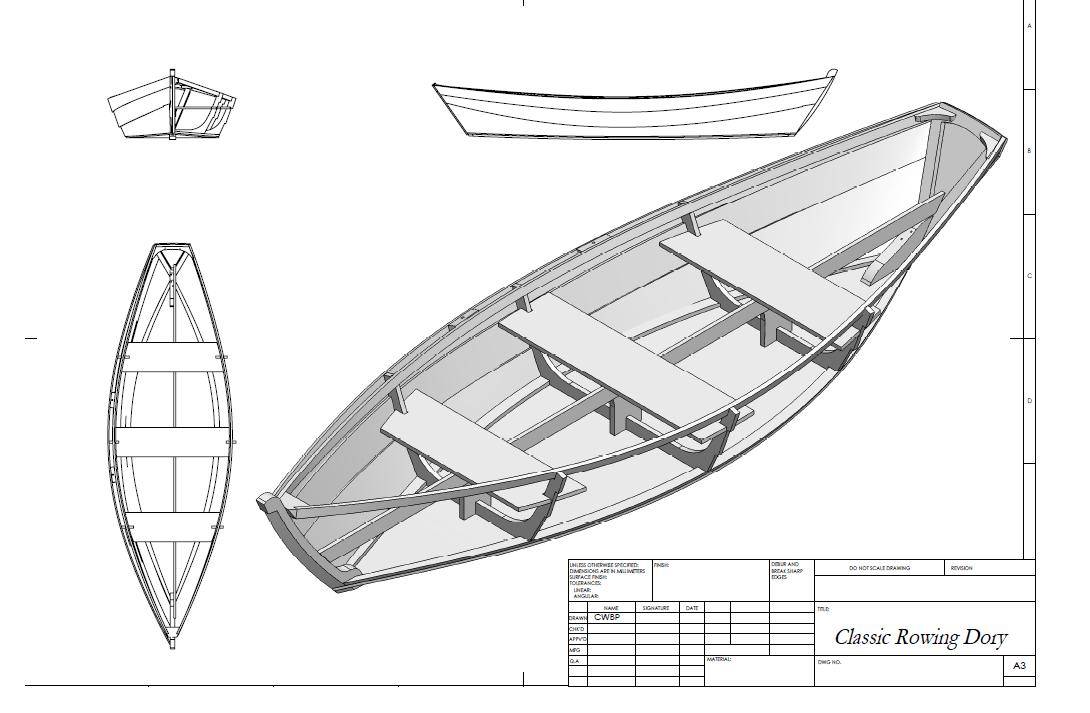

Где найти чертежи простой деревянной лодки

Плавание на деревянной лодке — любовь многих людей. Однако покупка новых деревянных лодок не всегда по карману, поэтому люди прибегают к решению сделать лодку своими руками. Большинство простых деревянных лодок легко и дешево построить. В Интернете полно доступных онлайн-источников для дешевых или бесплатных планов и проектов лодок.

Самые популярные веб-сайты с чертежами деревянных лодок

В следующем списке перечислены некоторые из самых популярных веб-сайтов, предлагающих недорогие чертежи деревянных лодок:

  • Чертежи классических деревянных лодок: Они продают чертежи классических деревянных лодок в полном объеме.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? размер загружаемых PDF-файлов, легко читаемых и распечатываемых во всех крупных типографиях.
  • Коллекция Vintage Projects: Они продают несколько чертежей, в том числе деревянные лодки для энтузиастов, занимающихся своими руками. Большинство планов в формате PDF. Заказчик получает планы на компакт-диске и даже может внести свои собственные планы строительства.
  • Чертежи лодок в режиме онлайн **:** Домашние строители лодок могут заказать чертежи лодок в режиме онлайн на этом веб-сайте. Они также предлагают бесплатные планы лодок D4.
  • Glen-L: Подходит для домашних мастеров по дереву, предлагает чертежи, выкройки и комплекты по хорошим ценам.
  • Devlin Boat Design : Чертежи лодки для тех, кто делает все сам.
  • Clark Craft: Они предлагают комплекты деревянных лодок, чертежи и схемы для постройки лодок.
  • Michael Storer Чертежи деревянных лодок : Чертежи деревянных и фанерных лодок для судостроителей-любителей.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?
  • Дизайн яхт Брюса Робертса: Деревянные/эпоксидные паруса и чертежи моторных лодок
  • Байдарки Guillemot : Чертежи дизайна каяков и небольших лодок. Они могут сделать конструкцию сами или заказчик может построить лодку самостоятельно.
  • Мортен Олесен судостроитель и морской архитектор: Предлагает планы, 3-D компьютерные модели, курсы и полный список всех материалов, необходимых для различных типов деревянных лодок.
  • Selway Fisher : Планы и руководства по проектированию яхт и лодок как для любителей, так и для профессионалов. Все дизайны выполнены Полом Фишером BSc. МРИНА.
  • Gator Boat Co.: Они специализируются на простых схемах для традиционных малых судов юго-востока США: лодок-невидимок, пирогов, скифов и стриптиз-ботов

Интернет-сайты, предлагающие журналы по дизайну лодок

  • Консультант по маломерным судам34:

    8

Это журнал, содержащий обзоры лодок и планов, круизы на картах, статьи о лодках для чтения, проекты лодок и многое другое.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?
  • Duckworks 2011: Это онлайн-журнал по строительству лодок, чертежи и материалы по хорошим ценам и высокого качества.
  • WoodenBoat’s : На сайте представлены все выпуски журналов «WoodenBoat» и «Professional BoatBuilder». Они также предлагают такие публикации, как «Удерживание на плаву», «Индекс Уильяма Хэнда», «Маленькие лодки 2007 и 2008», «Строим лодку», «Строительство половинной модели» и серию «Начало работы». Сайт поддерживает мгновенную загрузку в формате PDF.
  • Чертежи деревянных лодок

    Брэд Пэрис


    Давненько никто в моей семье не строил лодки. Последним был мой дядя Пол. Он был кораблестроителем, который научился своему ремеслу в возрасте 14 лет в Гамбурге, Германия.Каждое утро мальчик отправлялся на веслах от семейного причала через судоходные пути реки Эльбы, впадающей в Северное море.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Поездка на верфь, где он учился, заняла полтора часа, зимой, когда стоял туман и плавал лед, дольше. Через три года Пол получил сертификат подмастерья и место на борту гигантского четырехмачтового винджаммера под названием «Пассат» — «пассат» по-английски. Это было в 1920-е годы, до того, как фашисты конфисковали небольшую семейную верфь и Берендсоны уехали в Америку.

    Несколько месяцев назад я решил попробовать свои силы в торговле предками. Я построил все, от домов до кузнечного горна (март 2009 г.), но нет более впечатляющего проекта, чем лодка, по крайней мере для меня. Еще до того, как австронезийцы впервые взглянули на Тихий океан, деревянные суда символизировали мастерство и стремление к исследованиям. Я просмотрел архивы PM в поисках классического дизайна и в конце концов остановился на 10-футовой лодке из нашего выпуска за май 1937 года. Он выглядел элегантно, но достаточно просто, чтобы его можно было построить на паре козлов.

    Прошло много лет с тех пор, как мой дядя Пол не давал советов, поэтому я показал рисунки Тимо Уайту, судостроителю из Такертонского морского порта, небольшого морского музея на побережье Нью-Джерси.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Выяснилось, что Тимо занимался восстановлением доски для серфинга, построенной по чертежам, опубликованным в июльском номере журнала PM за 1937 год. (Думаю, это был важный год для морских проектов.) Он подтвердил, что шлюпка является хорошим кандидатом на роль первого строителя, и согласился протянуть руку помощи в случае необходимости.

    Верфь на подъездной дорожке

    Зимним ранним весенним утром я отправился на лесопилку Willard Brothers Woodcutters и торговца пиломатериалами в Трентоне, Северная Каролина.J. Вы можете проводить там часы, бродя по стопкам восхитительно выглядящих ореховых, вишневых и дубовых досок, некоторые доски шириной с вашу руку. Я купил красный дуб для шпангоутов «Морского разведчика» (так называлось судно в планах, и я решил оставить его) и плиту из белого дуба толщиной 2 дюйма для клиновидного форштевня на носу.

    Вернувшись домой, я начал делать ракетку для кормления досок с помощью настольной пилы.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Мои навыки были скрипучими — в последние годы я потратил слишком много времени на ремонт вещей и недостаточно на строительство — но через несколько дней ко мне вернулась прежняя уверенность.«Морской разведчик» начал обретать форму.

    Большинство лодок начинаются с шпангоутов, ребер, которые обеспечивают структуру корпуса. Я начертил им форму вместе с форштевнем и кормовой стенкой изящной формы, или транцем, который я вырезал из 3/4-дюймовой фанеры. Затем я прикрепил все это к строительной доске, которая представляет собой не что иное, как 2 x 10 с меловой линией, отмеченной по центру. Каркас лодки был на месте, но каждый элемент еще нужно было аккуратно срезать, прежде чем я смог закрепить изогнутые доски корпуса.Следующим шагом было прикрепить тонкие деревянные планки, называемые рейками, к раме, чтобы заменить доски, чтобы я мог измерить и отметить все эти углы. Затем я снял детали с доски и закончил формировать их.

    Часто погода ограничивала меня пребыванием в гараже, но когда вышло солнце, я работал на подъездной дорожке.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Если вы хотите познакомиться с соседями, начните строить лодку. Линда из соседнего дома спросила, будет ли судно парусным, гребным или оснащено подвесным мотором. Другие задавались вопросом, куда я пойду с ним, как я его туда доставлю и как я его назову.Уважительно подошел шофер-дальнобойщик из «Тульного пиломатериала», привезший корабельную фанеру. «Это прекрасно», — сказал он со старомодным нью-йоркским акцентом, таким же широким, как рука, которой он провел по раме.

    Эти планы небольшой и простой конструкции парусной лодки под названием Biloxi Dinghy появились в журнале Popular Mechanics в мае 1937 года. Чтобы упростить проект, я исключил мачту и шверт. Вместо этого я построил Sea Scout, названный в честь корабля в оригинальной статье, для гребли или питания от подвесного мотора.Она хорошо работает в любой конфигурации. Скачать исходные планы [PDF]

    Анатомия лодки

    Брэд Пэрис

    1.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Строительная доска: Как и большинство небольших деревянных лодок, Sea Scout был построен дном вверх. Большинство частей не соединены постоянно до относительно поздних этапов процесса, но каждый элемент рамы должен был иметь форму, чтобы точно соответствовать друг другу. Строительная доска длиной 12 футов, сделанная из 2 x 10, удерживала детали в правильном положении, пока измерялись фаски, и снова, когда пришло время соединить рамы вместе с бревнами и обшивкой.

    2. Нижний элемент: Рамы, лежащие в основе корпуса лодки, были изготовлены из красного дуба. Изогнутая часть — это нижняя часть — каждая из них была вырезана лобзиком и сглажена с помощью рубанка.

    3. Лонжерон: Слегка суженные лонжероны из дуба встречаются с нижними элементами под небольшим углом. Эти детали вырезаются слишком большого размера, а затем укорачиваются до конечной длины.

    4.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Косынка: Косынки, соединяющие днище и боковые элементы каркаса, вырезаны из дуба и скреплены эпоксидными и бронзовыми винтами, некоторые из которых оказались слишком близко к краю косынки.

    5. Поперечные расколы: Поперечные расколы поддерживают каждую раму в процессе сборки. Они прикручены к лонжеронам и строительной плите. После обшивки лодку переворачивают вертикально и убирают опоры.

    Работа над доской

    Я не знаю , как дядя Пол относился к этому, но судостроение может быть очень утомительным. Проклятием моих выходных оказался маленький бронзовый винтик. Точнее, с плоской головкой Фрирсона № 6. Как и большинство современных самодельщиков, я был избалован шурупами для гипсокартона и другими агрессивными крепежными элементами, которые практически врезаются в пиломатериалы.Даже используя специальное коническое сверло и воскообразную смазку с маловероятным названием Akempuky, мне удалось сломать дюжину винтов.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Головка на одном из них срывалась за мгновение до того, как винт был полностью посажен, а другой срезался на последней восьмой оборота, оставляя мне блестящую монету с головкой Фрирсона.

    Тимо пытался преуменьшить тайну, с которой мне пришлось столкнуться — «Это больше похоже на столярное дело, чем на сборку изысканной мебели», — сказал он, — но я все же иногда спотыкался.Одна из проблем заключалась в том, что статья 1937 года была скорее обзором, чем подробным набором планов. И хотя мне больно придираться к моим предкам из «Популярной механики», набросок содержал подозрительные несоответствия. Тимо помог мне откалибровать некоторые размеры в середине проекта, и мне пришлось обрезать несколько деталей после того, как они были собраны.

    Самое большое препятствие возникло, когда пришло время обшивать корпус. Классический способ – пригнуть к рамам планки из массива дерева. Вместо этого я выбрал морскую еловую фанеру, чтобы сэкономить время, но теперь мне едва удавалось установить 14-дюймовые листы корпуса на место.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Полдюймовая фанера, которую я запланировал для днища, никак не могла сработать.

    Тимо посоветовал мне перейти на специальную, тончайшую морскую фанеру и обшить днище в два слоя. Однажды утром в четверг он налетел, чтобы показать мне технику. Он вышел из своего грузовика с широкой улыбкой, держа в каждой руке по блочному рубанку, и мое настроение поднялось. Он вежливо осмотрел бревна, к которым мы прикрепляли дно, и несколько минут строгал их до последней меры точности.Затем мы приступили к работе со скобами, клеем и шурупами — и за пару часов проект превратился из фанерной клумбы в маленькую поделку с чувственными сложными изгибами.

    Это было удовлетворительно, но мои ошибки по-прежнему проявлялись в деталях, таких как расположение винтов и форма штока. «Ты знаешь, что они говорят, — сказал мне Тимо. «Шпаклевка и краска делают лодку тем, чем она не является». Я достала кисти.

    Брэд Пэрис

    1.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Очень немногие элементы в лодке просто вырезаются по форме и устанавливаются. Как и ствол дуба, показанный здесь, почти каждый кусок должен быть скошен или изогнут, чтобы соответствовать поверхности, с которой он встречается. (Этот инструмент — мой носовой рубанок, построенный Stanley Tools в 1927 году.)

    2. В судостроении сохраняются древние термины . Этот изогнутый кусок дерева, к которому прикрепляется дно, называется бревном. В прошлые века он состоял из одного бревна, выбранного из-за его естественного изгиба, а затем приданного формы. Колодка устанавливается в паз и крепится к каждой раме.

    Брэд Пэрис

    3. Дно Sea Scout состоит из двух слоев фанеры окуме. Тимо (на переднем плане) показал мне, как их устанавливать.

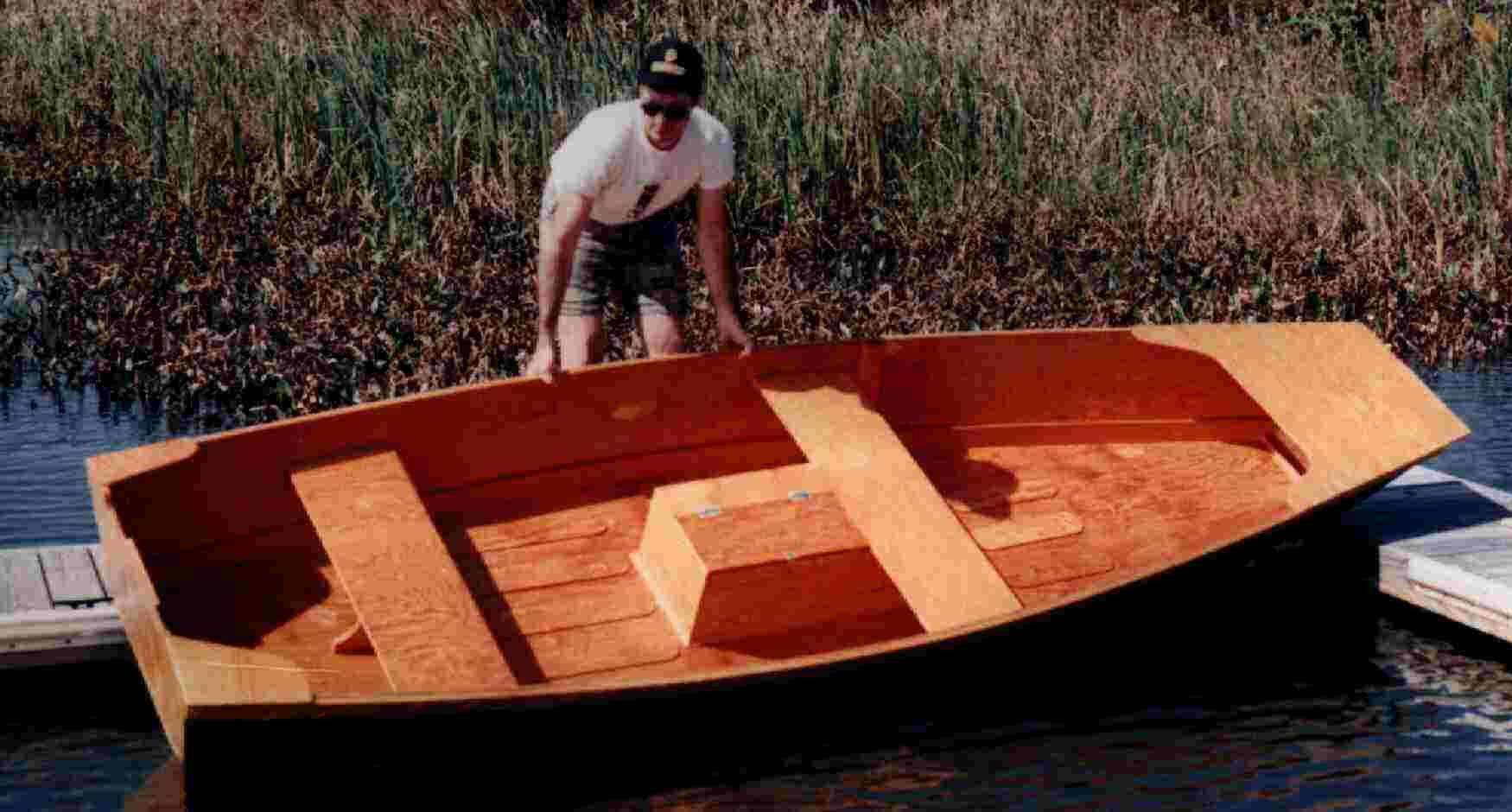

    4. Sea Scout прекрасно двигался, оснащенный четырехтактным подвесным двигателем Mercury Marine мощностью 2,5 л.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? с.

    Первое путешествие

    Мы спустили лодку в морской порт Такертона в прохладный пасмурный день, который больше напоминал сентябрь, чем июнь.В доке Тимо достал банку Amstel Light вместо шампанского. «Давай, — сказал он, — налей на лук». Я открыл его и вылил пиво на краску. — Я зову тебя Морским Разведчиком, — сказал я. Затем мы спустили маленькое судно с причала в воду.

    Можно подумать, меня охватило чувство триумфа. Не так. «Морской разведчик» выглядел очень маленьким, почти беспомощным, когда сидел, покачиваясь на конце малярной веревки, которую Тимо протянул через нос. Я чувствовал себя униженным.В памяти мелькнула фраза из Псалтири: «Сходящие в море на кораблях, делающие дела на великих водах».

    Сам я не стремился к великим водам. Я слез с причала и сел в лодку. Тимо передал мне весла. Неловко я потянул ручки назад, чуть выше бедер. Корабль скользил вперед грациозно, почти как по льду. Пока Тимо смотрел, я опустил левое весло в воду и принялся подметать поверхность правым.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? «Морской разведчик» развернулся аккуратно, неожиданно элегантно и проворно.

    Если бы весла были для меня настоящим ударом, вы можете себе представить волнение, которое я испытал, когда закрепил на транце подвесной двигатель Mercury Marine мощностью 2,5 л.с. Это чистый четырехтактный двигатель, компактный, но почти быстрый на такой маленькой лодке. Я дал двигателю полный газ и прорезал несколько хороших прямых и приятно крутых поворотов с четким небольшим следом.

    После полудня мое первое путешествие было завершено. В конце концов, я решил подарить лодку и двигатель морскому порту Такертона. Честно говоря, мне нужно было место в моем гараже и на подъездной дорожке: Sea Scout был хорошим первым набегом на строительство деревянных лодок, но я знал, что могу добиться большего, и уже просматриваю планы.

    Рой Берендсон Старший домашний редактор Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких работах, кладке, покраске, сантехнике, электрике, деревообработке, кузнечном деле, сварке, уходе за газоном, использовании бензопилы и уличном силовом оборудовании.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

    Простой фанерный ялик для каноэ

    Crazy Yawl для каноэ

    Осенние листья, предполагаемый дизайн
    Автор John C. Harris
    Февраль 2016 г.

    Дизайнер CLC Диллон Майорос создал
    этих прекрасных визуализаций
    Осенних листьев

    Я всегда страдал от Canoe Yawl Madness.Для меня «ялик для каноэ» — это не просто тип конструкции; это автономная философия круиза на маленькой лодке. Согласно этой философии, опытные лодочники (и женщины) водят свои маленькие лодки вдоль береговой линии в любую погоду, искусно играя с ветром и течением, чтобы проплыть без вони и шума двигателя внутреннего сгорания.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Смотреть, как кто-то делает якорную стоянку под парусами и веслами, так же прекрасно и увлекательно, как смотреть, как Йо-Йо Ма играет на виолончели.

    Мой кумир Фил Болджер, кажется, думал так же и потратил много времени и энергии на продвижение идеала каноэ-ялика.Превознося эстетику, Болджер всегда беспокоился о том, что самые лучшие лодки этого типа — Rozinante, Wenda , различные конструкции Джорджа Холмса — невероятно дороги и сложны в постройке. (Во время раннего расцвета Хамберского Ял-клуба, примерно в 1885-1914 гг., такие каноэ заказывались джентльменами-моряками, и тогда лодки были такими же дорогими, как и сейчас.)

    В ответ Болджер разработал длинную серию более простых лодок для домостроителей, предназначенных для использования в качестве лодок для каноэ, а также для управления.Например, Dovekie, Birdwatcher, и Anhinga . Некоторое время у меня была модель Dovekie , и я прошел через отвлекающую фазу увлечения дизайном Anhinga , дойдя до того, что заказал модель в точном масштабе, которая стоит на моем столе передо мной.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

    Модель анхинги Болджера, построенная для меня Эриком Шейдом. (На днях я нарисую его
    .) Подобно великому искусству и многим проектам Болджера, он блестящий,
    великолепный и разочаровывающий одновременно.

    Anhinga — это каноэ, сведенное к своей абсолютной сути, с которым мог справиться только Болджер. В конце концов, я нахожу его слишком скомпрометированным из-за своей простоты, и я думаю, что подобная куча материалов могла бы привести к лучшему «экономичному» ялику для каноэ. (Насколько мне известно, был построен только один, и с таким количеством изменений строителей, что это не было надежной проверкой концепции.)

    Моей отправной точкой был проект Альберта Стрэнджа Cherub II,  тяжелый шверт с плоской палубой, высотой около 20 футов.У меня возникла идея переосмыслить конструкцию из склеенной фанеры, оставаясь в значительной степени верной форме корпуса, но используя схему CLC LapStitch и водяной балласт.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Даже с такими достижениями я мог сказать, что это все еще будет большой проект, который изменит жизнь. Строить не так уж и сложно, просто очень долго. 1000+ часов практических занятий. Если посчитать время сушки, то лодка займет в профессиональном магазине большую часть года. Такие проекты имеют свои достоинства для застройщика и собственника, но мало кто из них строится.

    Херувим II, от Альберта Стрэнджа, является
    архетипом
    каноэ эпохи Прекрасной эпохи.
    Красивая, тяжелая, сложная лодка.

    То, что произошло дальше, было постоянной темой моей жизни с детства. Возникает внезапная лихорадочная мечта об идее, за которой следует прилив энергии, в то время как более важные задачи (например, окончание инструкций по эксплуатации и ответы на электронные письма) игнорируются.«Что случилось бы, — не спросил я ни у кого конкретно, — если бы я смог найти какую-то золотую середину между лукаво-редукционистским Anhinga и таким трудным-в-постройке-что-вы-не-закончите-это -в этой жизни лодка типа Херувим II? »

    Полученный дизайн, Осенние листья, , вероятно, является ответом на вопрос, который никто не задает, кроме меня.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Таким образом, часы, потраченные на составление Осенних листьев , оплачиваются как личное развлечение и отдых.Тем не менее, редакторы журнала WoodenBoat Magazine сочли проект достаточно интересным, чтобы опубликовать его в выпуске за март/апрель 2016 года. Вы можете скачать чертежи для Осенние листья здесь.

    Я думаю, что Осенние листья обеспечит большую часть производительности конструкции, такой как Cherub II, , но это легко достижимый проект судостроения на заднем дворе. Она имеет размеры 18 футов 5 дюймов в длину, 60 дюймов в ширину, вытягивает всего 8 дюймов с поднятыми бортами и весит около 1500 фунтов на прицепе. Ее будет легко буксировать за автомобилями среднего размера.(Позвольте мне предостеречь вас от большого количества электронных писем, предостерегая вас не зацикливаться на длине. «Длина» — это не «размер». Объем — гораздо лучший показатель для «размера», и в этой лодке объем почти такой же, как и в этом случае. PocketShip, 15-футовый корабль.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Так что для наглядности представьте себе Autumn Leaves не как более крупную альтернативу PocketShip , а как узкий PocketShip с более острым носом и кормой.)

    Прямобортный корпус устраняет одним махом бесчисленные скошенные стыки; Я думаю, что основную оболочку корпуса можно построить за два уик-энда.Тысяча долларов на эпоксидной смоле сэкономлена за счет использования бревен и отвесных зажимов, минимизации столярных изделий с галтелями и конструкционного стекловолокна. Тщательно продуманные пропорции не смогут полностью скрыть форму Bolger Box, но, если его красиво закончить, этот дизайн не оскорбит реакционных яхтсменов, разделяющих якорную стоянку. И они должны были бы оценить его проворное управление и щегольство шкипера, подплывающего к причалу под веслами и парусами, без единого выброса выхлопных газов двигателя.

    Несмотря на восхитительную мелководье, лодка не легкая, и под подошвой каюты находится 600 фунтов свинца.Он должен быть достаточно жестким для плавания вдоль побережья в руках хорошего лодочника.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Для экономии оснастку предполагается пересадить с одного из обычных гоночных швертботов 16-футового класса. Бекас, Комета или Ветряная мельница могли бы стать подходящими донорами, в то время как бизань мог быть сшит строителем.

    Хорошая отделка и продуманный выбор краски
    маскируют скорость и простоту конструкции.



    Планер легко управляется и имеет достаточный размер для такого легко управляемого корпуса.
    Чтобы сэкономить деньги, вы можете переработать лонжероны и паруса от списанной гоночной лодки.

    Все самые известные классические каноэ-ялики были очень тяжелыми. Это сделало их более безопасными, если их «застукали», и придало им уверенную устойчивость под ногами. Вес ценится в крейсерской обстановке. 600 фунтов свинца под половицами набора «Осенние листья» () помогут ей сохранить импульс при лавировании.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Даже в очень легком воздухе этот легкоуправляемый корпус может катиться от затяжки к затяжке таким образом, что весла будут убраны.

    Водяной балласт является очевидным решением для прицепной лодки. Однако создание водонепроницаемых балластных цистерн усложняет конструкцию и занимает много места в кабине. И, как обнаружил Болджер, когда прототип Anhinga перевернулся, водяной балласт в заболоченной лодке нейтрален! Болджер сказал мне, что Anhinga сопротивлялась попыткам выпрямить ее после опрокидывания и затопления. В наборе «Осенние листья» более тысячи фунтов пенопласта под кабиной, под носовым концом койки и снаружи сундуков скуловой доски будут работать со свинцовым балластом, чтобы помочь выровнять лодку, даже когда она затоплена.

    Двойные трюмные борта предотвращают загромождение в салоне багажником шверта.

    Я выбрал скуловые доски, а не подветренные, потому что они улучшают ходовые качества под парусами и не требуют ухода при лавировании.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Обойти последнюю можно с помощью прочного консольного крепления, как на NED (Nesting Expedition Dinghy), или Bolger’s Dovekie , но такие крепления сложнее построить, чем пару стволов.И она выглядит более грациозно без накинутых на поручни бортов.

    Я не вижу, чтобы шкипер много работал на носовой палубе, хотя там достаточно остойчивости, чтобы ходить по ней. Стрела будет на маленьком катке-закрутке. Все операции с гротом будут выполняться стоя на уровне безопасности трапа. Даже якорную штангу можно было вести на корму, хотя очень приятно иметь дренажный колодец в носовой части для грязной стоянки.

    Кокпит самоопрокидывается, что определенно является улучшением по сравнению с оригинальными ялами каноэ.
    Углубление в палубе вокруг грот-мачты собирает хвосты фала и различные палубные снасти
    .

    Компромиссом для упрощения конструкции является отсутствие традиционной водонепроницаемой ниши для ног в кабине.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Вместо этого в задней части лодки есть просто настил выше ватерлинии. Создание пространства для ног и водонепроницаемых сидений сделает лодку еще более защищенной от заболачивания, но потребует много времени и усилий. В результате кабина предположительно могла вместить тонну воды, пока стоки не наверстают упущенное.С другой стороны, я плавал вдоль побережья на таких лодках почти 30 лет и никогда не сталкивался с буруном над кормой, который затоплял кокпит. Я знаю по прошлому опыту, что буду получать сварливые электронные письма, сравнивающие лодку в невыгодном свете с чем-то вроде Dana 24, но такие сравнения нереалистичны, граничащие с нелепостью. Это большая парусная лодка с палубой, и с ней следует обращаться соответствующим образом.

    Чтобы затопить эту лодку, понадобится очень много неудач. Несмотря на то, что от парусника шириной 5 футов следует ожидать небольшой начальной нежности, и вы будете тянуть первый риф, когда появятся белые шапки, судно должно быть безопасным для прибрежного плавания, пока у шкипера есть здравый смысл не очистить грот.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Воду в кабину не нальешь, пока не упадешь до 74 градусов. Вода не достигнет трапа, пока температура не превысит 100 градусов. Вероятно, чтобы забрать ее так далеко, потребуются прибойные волны. И если вы наткнетесь на прибой в такой лодке, позор вам, а не мне. Даже большому Rozinante с ее несамостоятельной кабиной не место в волнах.

    Только две стороны и дно. И довольно много столярных работ внутри и снаружи.Лодка Anhinga
    определенно проще в сборке, но
    Autumn Leaves на несколько порядков
    проще, чем
    Cherub II.

    Крыша, люки и кокпит с правильными пропорциями потребуют кропотливого столярного дела.

    Если вы везде будете использовать хорошие материалы морского класса, а я надеюсь, что вы это сделаете, экономия средств не будет значительной по сравнению с покупкой побитого старого карманного круизера на CraigsList.

    Однако.Очень трудно найти лодку с такими ходовыми качествами за любую цену.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? И не сбрасывайте со счетов психологическую ценность такой быстрой сборки корпуса. В то время как сборщики клееного лапстрака все еще устанавливают свои формы и обшивают доски, сборщики Осенние листья уже устанавливают кабину и интерьер.

    Я бы использовал экономию времени благодаря упрощенной конструкции, чтобы сосредоточиться на оснащении. Эти детали – такие, как разработка эргономичной системы хранения снаряжения внизу, тросы управления парусом, разработка простой схемы буксировки и т. д. – это то, что в сумме способствует расслабленному и приятному плаванию.Дополнительная сотня или около того часов на оснащение означает, что Осенние листья  прибудет к стартовой рампе гораздо более совершенной круизной машиной.

    Двигатель не предусмотрен. Извиняюсь! Пропаганда безмоторных круизов – это
    , мать безнадежных дел. И все же я упорствую. Что самое худшее, что может случиться? Возможно,
    вам придется остаться на якоре еще на один или два прилива, или вы можете немного потренироваться
    .Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? «А как насчет сильных приливов, туманов, судоходных каналов и других страшных вещей
    ?» мои собеседники настаивают. Что ж, почитайте «Совершенный крейсер» или изучите
    , что люди из клуба Хамбер Ял делали во все виды ненастной погоды
    и во время сильных приливов столетие назад. Вы должны набраться терпения и немного замедлиться. Лодка вроде
    Осенние листья кажется мне отличным рецептом для нашего лихорадочного, пронизанного технологиями века
    . Я не могу придумать лучшего способа совместить физическую подготовку, приключения на свежем воздухе,
    и крошечный углеродный след, чем подобная лодка.

    Это бескомпромиссное устройство для одного человека, по крайней мере, когда дело доходит до ночлега на борту, что затруднит продажу. Я участвовал во многих ретритах на карманных крейсерах и обнаружил, что лодки почти всегда в одиночку, семья предпочитает оставаться дома, а не преодолевать трудности на маленькой лодке. Тем не менее, лодки были ПРОДАНЫ семье из-за того, что они могли плавать днем ​​и спать всем.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки? Таким образом, этот обращается только к решительному одиночнику.

    Кабина маленькая, как и у всех знаменитых лодок-каноэ. Однако он необычайно эргономичен и является значительным улучшением по сравнению с Cherub II и ему подобными. Есть роскошная одноместная койка. Задний конец спального места поднимается, образуя роскошный «трон» для одиночки. Все приготовление пищи, еда и размышления могут быть сделаны с этого плюшевого стула. Кто-то, привыкший путешествовать налегке, может чувствовать себя как дома неделями.

    Уютная хорошо вентилируемая кабина.Благодаря включению роскошного сиденья в дизайн
    с самого начала круизеру почти не нужно много двигаться, пока
    готовит, ест и отдыхает.

    Большой кокпит с автоматическим спасением позволяет шкиперу управлять лодкой стоя и лицом вперед. К сожалению, двое взрослых с избыточным весом, сидящие там, вероятно, опрокинули бы дифферент лодки.Простая лодка из фанеры: чертежи и выкройки самодельной лодки. Как сделать фанерную лодку-плоскодонку для рыбалки?

    Добавить комментарий

    Ваш адрес email не будет опубликован.
