Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи — своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

  1. Установка винтовых свай
  2. Выравнивание свайно-винтового фундамента по горизонту
  3. Обвязка винтовых свай
Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

  1. На вкрученную сваю одевается муфта и выравнивается.
  2. Муфта прихватывается сварочным аппаратом к винтовой свае.
  3. Сверху в муфту вставляется следующая свая.
  4. Все швы качественно провариваются.
  5. Места сварки тщательно обрабатываются антикоррозийными материалами.
Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

  1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
  2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
  3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
  4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
  5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
  6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
  7. Если расчетная глубина заложения свайно-винтового фундамента значительная — 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
  8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Каркасный дом своими руками — пошаговая инструкция 6х6

При возведении дома из каркаса самые большие затраты необходимы для заливки фундамента.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Для подобного типа постройки рекомендуется использовать свайный или столбчатый фундамент. Стоит знать, что дом с параметрами 6х6 имеет небольшой вес, поэтому конструкция не будет давать значительную нагрузку на почву. Каркасные здания можно сооружать на разных участках с любым типом грунта. Наиболее популярным материалом для строительства является дерево.

Каркасный дом размерами 6х6 своими руками

Технология возведения предполагает установку несущей конструкции, которую после обшивают панелями. Для такой постройки не нужно время для осадки дома, поэтому после строительства можно приступать к внутренним и внешним работам. Каркасный дом имеет отличные изоляционные свойства, что уменьшает растраты на отопление. Приблизительный срок сооружения конструкции составляет около двух месяцев.

Варианты планировок

Строительство дома

Прежде чем приступить к сооружению каркасного дома, важно подобрать необходимые инструменты для проведения работ, которыми являются:

  • рулетка, строительный уровень;
  • болгарка, электрическая дрель,
  • перфоратор, лом;
  • молоток, отвертка, гвоздодер;
  • лестница.

Кроме используемых инструментов важно подобрать материалы нужных размеров:

  • трубы асбестовые, высота которых должна составлять 1,5 метра;
  • брусья параметрами 100х150х600 мм общей длиной 6 м, при этом они должны быть обработаны антисептическими средствами;
  • брус размерами 50х150 мм;
  • анкерные болты, нагели, гвозди;
  • бетон;
  • материалы для утепления и гидроизоляции, рубероид;
  • ДСП, плиты OSB;
  • доски;
  • металлочерепица;
  • гипсокартон;
  • коммуникации;
  • сайдинг, плиты.

При строительстве каркасного дома важно соблюдать подробную инструкцию, которая представлена ниже:

  1. Для столбового фундамента необходимо сделать отверстия в грунте для труб с расстоянием в 70 см. Трубы должны иметь диаметр около 20 см.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.
  1. Далее в отверстие ввертывают трубы, засыпают грунтом и утрамбовывают. В средину каждого изделия заливают бетонный раствор. Для основания каркаса используют брус. Его покрывают слоем рубероида, а прикрепляют с содействием анкерных болтов.
  1. После настилается черновой пол.
  1. На нем монтируют лаги, расстояние между которыми должно быть 50 см. Между ними укладывают маты.
  1. Из брусьев, которые соединяются в пазах, делают нижнюю обвязку.
  1. Для установки вертикальных стоек используют нагели, для которых образуют отверстия в пазах. На полученные штыри насаживают брусья, при этом все работы нужно начинать с углов дома. Брусья, размещенные по вертикали, важно скрепить для устойчивости временными укосинами.
  1. После монтажа стоек нужно сделать верхнюю обвязку по принципу нижней. Все детали скрепляют с помощью гвоздей, при этом их длина должна быть больше брусьев для обвязки. Далее вместо временных укосов необходимо поставить чистовые, которые скрепляют каркас и делают его более прочным.

Фактически основной каркас возведен, после чего можно приступать к отделке дома и строительству крыши. Все работы также имеют определенную последовательность:

  • Балки для потолка присоединяют к каркасу, при этом они должны располагаться над вертикальными стойками. В торцах угол стыка должен составлять 50 градусов. Стропильные ноги необходимо зафиксировать с помощью гвоздей.
  • Установленные детали важно скрепить доской в горизонтальном положении в А-образной форме.
  • Далее в доме устанавливаются перегородки, которые подпирают балки. Они станут границами для комнат.
  • К потолочным балкам нужно прикрепить доски с расстоянием в 10 сантиметров. Они предназначены для двускатной кровли, при этом их выступ за стропильную систему должен составлять 20 см.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.
  • На обрешетку укладывают слой гидроизоляции, а также плиты из древесной стружки и настилают кровельные изделия.
  • С фасадной стороны дома делается отделка из плит OSB. Далее настилают слой гидроизоляции и обшивают дом сайдингом.
  • Далее укладывают необходимые коммуникации для дома, утепляют и настилают пол.
  • После обустраивают чердак и вставляют окна.
  • В последнюю очередь проводится внутренняя отделка дома.

Фото готовых каркасных домов 6 на 6

Применение металлических профилей для сборки каркаса

Дом из каркаса параметрами 6х6 м можно соорудить из специальных профилей, сделанных из оцинкованной стали. С их использованием каркас легко собирается по методу конструктора, даже без сварочного аппарата. Такое изделие имеет устойчивость к коррозии. Дом, возведенный из металлопрофиля, можно отделывать разными материалами, а также устанавливать большие проемы для окон и дверей. Особенность работ заключается в следующем:

  • Металлопрофиль необходимо нарезать и промаркировать.
  • На установленном фундаменте можно приступать к сборке каркаса, применяя только саморезы и шуруповерт.
  • В стены укладывается теплоизоляционный материал.

После этого делают кровельное покрытие и устанавливают стены, проводят коммуникационные системы и делают отделку стен.

Каркасный дом из металлопрофиля своими руками

Если вы планируете соорудить дом самостоятельно, то выбор параметров здания 6х6 будет вполне доступным. Для строительства не потребуется много времени и растрат, при этом возведенное здание будет прочным и надежным. Чтобы конечный результат работы был желаемым, важно следовать рекомендациям и инструкциям специалистов. Также рекомендуем посмотреть видео по ссылке, где отображены аспекты возведения дома:

Строительства каркасного дома самому с нуля: Пошаговая инструкция +Видео

На сегодняшний день индивидуальное строительство становится всё более распространенным в России.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Если Вы хотите построить дом и рассматриваете именно малоэтажные проекты, то обратите внимание на каркасные дома. Это один из наиболее бюджетных вариантов, к тому же технология строительства каркасного дома весьма проста, а сам он будет очень комфортным и прослужит вам долгие годы.

[conten

А разобраться с процессом постройки каркасного дома своими руками Вам поможет наша пошаговая инструкция. Всё строительство включает в себя несколько этапов, рассмотрим по порядку каждый из них.

Подготовка места и фундамента для будущего дома

Прежде всего, определитесь с расположением дома. Место для строительства каркасного дома должно быть сухим и хорошо продуваемым, грунт также не должен содержать большое количество влаги – это сделает Ваш дом совсем не долговечным. Площадка для строительства должна быть идеально ровной, если это не так, перед тем как начать заливку фундамента – разровняйте поверхность.

После того, как выровняете поверхность, можно приступать к подготовке траншеи. Вы должны вырыть траншею по размерам постройки, глубиной около 80 см. Совсем небольшая глубина объясняется легкостью даже двухэтажного каркасного дома. Глубину траншеи следует увеличить примерно в 2 раза в зависимости от климатических условий. Соответственно в регионах, где грунт промерзает сильнее, глубина траншеи должна быть около 1,5 метров.



После того как траншея готова, можно приступать к опалубке. Лучше всего собирать её из обрезных досок. Их ширина должна ровняться ширине котлована, а высота должна быть на 40 см. больше, чем глубина траншеи.

Затем начинается процесс заливки фундамента. На дно траншеи укладывается смесь из битого шифера, кирпича, камней и засыпается песком. Затем вся эта смесь тщательно проливается водой. Процедура с песком и водой повторяется около 4 раз, как только песок перестанет оседать, этот процесс можно завершить. Далее изготавливается каркас основания дома. Для этого используйте трубы, любую арматуру, швеллер и т.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. д. Конструкция будет гораздо надежней, если детали между собой вы будете сваривать.

Последний этап – это подготовка бетонной смеси из песка, цемента, мелкого гравия и воды, а также, непосредственная заливка. Готовая смесь постепенно заливается в траншею, тщательно разравнивается и утрамбовывается.



Проект каркасного дома

Лучше всего разработку проекта доверить профессионалам, так как это достаточно серьёзный процесс. Проект обязательно должен быть привязан к месту строительства, и согласован с различными службами, которые наверняка будут вносить в него свои изменения. Технология строительства каркасного дома предусматривает прокладку инженерных систем на определенных этапах, всё это необходимо учесть в плане.

Если Вы всё же решите делать проект самостоятельно, учитывайте, что кроме всего вышесказанного, каркасный дом не должен быть очень больших размеров: лучше, чтобы длина стены не превышала 8 метров. Кроме того, при подготовке проекта важно решить: будете ли вы использовать дом сезонно, или планируете жить в нем круглый год. Во втором случае, Вам необходимо утеплить дом.

Сборка нижней обвязки

После того, как фундамент подготовлен, необходимо провести гидроизоляционные работы. Для этих целей используется рубероид, лучше всего – в 2 слоя. Гидроизоляционный слой предотвратит попадание влаги в дом и на древесину, и обезопасит конструкцию от гниения.

Нижняя обвязка – это основание всего каркаса. Она укладывается из предварительно обработанного антисептиком бруса по всему периметру фундамента, на высоте, равной ширине двух брусьев. Брусья плотно соединяются между собой и с фундаментом.

На этом же этапе укладываются лаги пола. Для этого в брусе вырезаются пазы, в которые и следует уложить лаги на расстоянии не более 60 см.

После этого, на лаги необходимо закрепить бруски и уложить на них черновой пол, для которого можно использовать любой вид доски. Далее укладываются пароизоляционный материал и утеплитель.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. В качестве утеплителя можно использовать минеральную вату либо пенопласт. Сверху всё застилается обрезными досками 40х150 мм., уплотняется скобами и клиньями, а также прибивается к лагам.

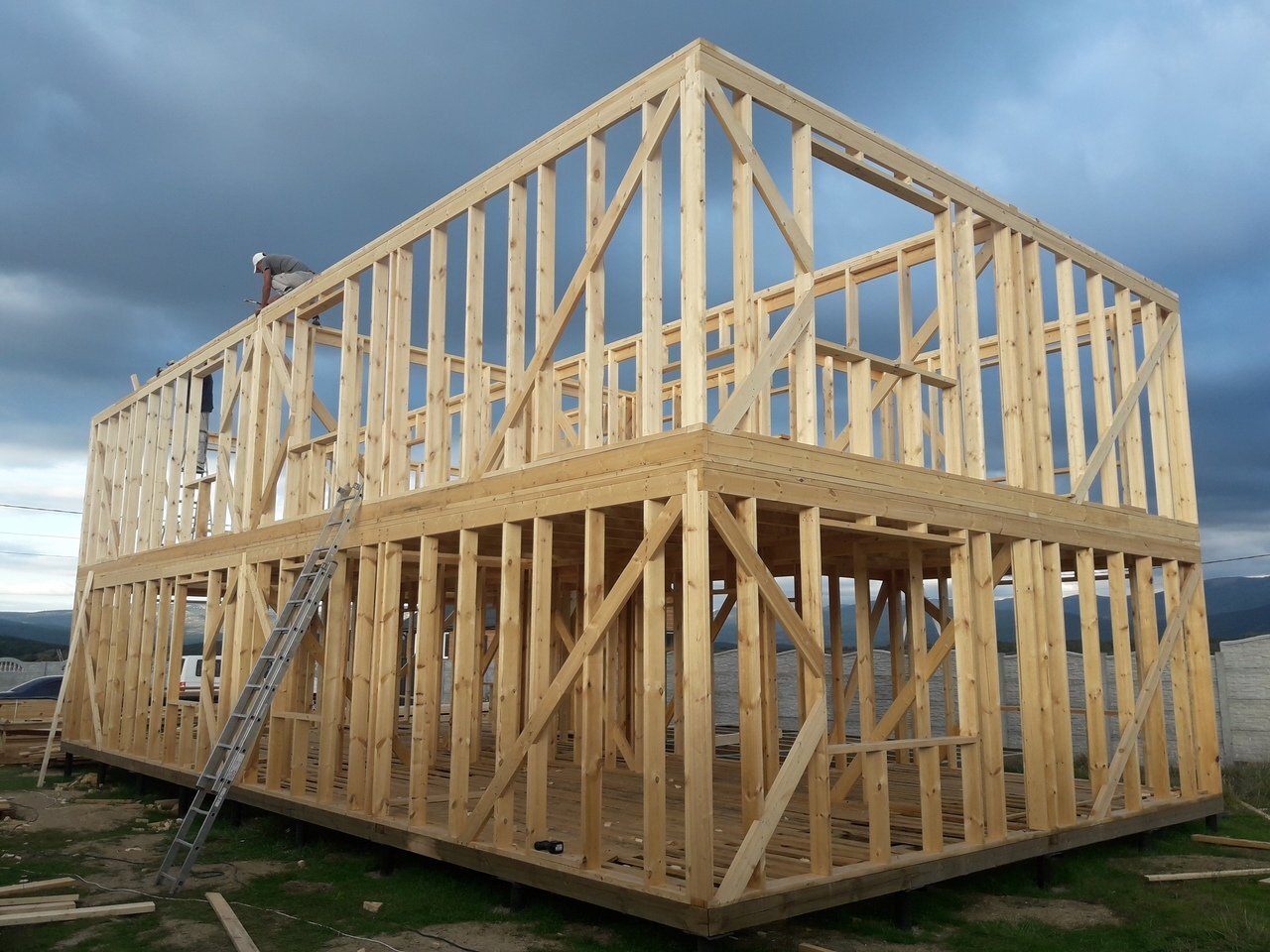

Строительство каркаса

Теперь мы переходим к одному из самых важных этапов сборки каркасного дома, предусмотренному пошаговой инструкцией. Так как каркас – это «скелет» дома, который будет нести нагрузку всей конструкции, на этом этапе следует быть особенно внимательными.

Каркас дома может быть металлическим или деревянным. В первом случае, для работы вам понадобятся металлические профили и сварочное оборудование.

Для изготовления же деревянного каркаса следует использовать твердые породы древесины, такие как дуб, лиственница или сосна.

На этом этапе стойки, подготовленные по высоте дома, устанавливаются в пазы нижней обвязки. Для устойчивости они закрепляются при помощи укосин (временных), связываются обвязками и ригелями. После того, как все вертикальные стойки установлены, можно приступать к их соединению с верхней обвязкой. Это делается также с помощью пазов, предварительно сделанных в брусе. Расстояние между пазами нижней и верхней обвязки должно быть абсолютно одинаковым, чтобы не допустить перекосов всей конструкции.

Когда верхняя обвязка установлена, временные укосы убираются и устанавливаются постоянные, которые добавят каркасу прочности.

Возведение стен каркасного дома

Следующим этапом можно приступить к наружной обшивке стен дома. Для этого можно использовать доски, вагонку, сайдинг, псевдобрус и др. материалы. Стена обшивается сплошным щитом, при этом не заколачиваются только оконные и дверные проемы.

После того, как все стены готовы, можно начинать утепление с помощью минеральной ваты, пенопласта, пенополистирола или других материалов на Ваше усмотрение. Здесь важно учесть, что если Вы будете проживать в доме круглый год, толщина утеплителя должна быть не менее 5 см.

Утеплитель укладывается между балками, на все пространство, без каких-либо пустот.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Поверх утеплителя закрепляется гидроизоляционная пленка. Изнутри стены каркасного дома можно обшить гипсоволокнистыми плитами или ОСП.



Монтаж потолка и крыши каркасного дома

Потолок каркасной конструкции крепится на балки, установленные на верхней обвязке с помощью пазов и гвоздей. Балки должны быть объединены и верхней и нижней обвязками для устойчивости и надежности конструкции. Далее устанавливается потолочный щит из шпунтованных досок. Здесь также важным моментом является утепление и гидроизоляция потолка. Изначально на потолочный щит укладывается пароизоляционный материал, который крепится рейками либо степлером. Затем, настилаются полимерные мембраны или специальные пленки с пароизоляционным эффектом. На уровне балок перекрытия укладывается утеплитель. Им должно быть заполнено все пространство без зазоров. Поверх него снова укладывается гидроизоляционный материал. Если вы строите двухэтажный каркасный дом, последний слой гидроизоляционного материала закрывается щитом из досок, поверх которого укладываются лаги, а на них настилается пол второго этажа.

Технология строительства каркасного дома позволяет выполнить крепление основных элементов крыши самыми различными способами, это зависит от того, какой уклон и количество скатов Вы выберете, а также от кровельного материала, размеров и количества стропил.

Наиболее распространенный вариант — двухскатная крыша. Под ней можно обустроить мансарду или чердак, расширить жилое пространство каркасного дома. К тому же, соединение стропил в коньке – наиболее удобный вариант. В таком случае, стропила стыкуются краями с помощью торцевого соединения под выбранным вами углом. Далее монтируется прореженная или сплошная обрешетка крыши, её тип выбирается исходя из типа кровельного материала. Наиболее подходящим материалом кровли является битумная черепица, металлочерепица или профнастил. Эти материалы легко монтировать, они достаточно легкие и доступные.

Каркасный дом – действительно комфортный и доступный вариант индивидуального строительства.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Если вы считаете, что этот вариант Вам подходит, перед началом работы Вам нужно тщательно продумать и спланировать все этапы. Надеемся, наша пошаговая инструкция будет Вам полезна!

Как построить каркасный дом своими руками

Оглавление:

Собственники земли часто задаются вопросом – как построить каркасный дом своими руками? Коттеджи такого типа завоевали большую популярность за счет сочетания огромного количества преимуществ: легкость конструкции, возможность самостоятельного выполнения всех работ, минимум инструментов, высокая прочность, надежность и экономичность. Основу подобной конструкции представляет деревянный каркас, выполненный из бруса или бревна, который обшивают различными материалами (по выбору будущих жильцов). Кроме того, двухэтажный каркасный дом не дает усадки, так что после завершения строительства можно сразу выполнять отделочные работы и въезжать в коттедж.

1 этап  Подготовка к строительству

Новички в сфере строительства часто задаются вопросом – как самому построить каркасный дом, с чего начать и как получить безукоризненный результат, которым является теплый, красивый и уютный дом. Подготовка к выполнению строительных работ начинается с выбора проекта и варианта планировки. Подобрать подходящий под ваши личные требования проект вы можете:

  • Самостоятельно, воспользовавшись многочисленными сайтами строительной тематики, на которых выложены подробные чертежи и стандартные проекты.
  • Обратившись за помощью к архитекторам строительной компании, которые помогут определиться с выбором и выполнят предварительные расчеты по количеству материалов для строительства.
  • Заказав разработку проекта по оригинальному эскизу, который в точности учтет все ваши пожелания и потребности.
  • Спроектировав дом самостоятельно, при наличии навыков выполнения данных видов работ.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Выделяют два типа домов каркасного типа – щитовые и засыпные. Первые изготавливаются в заводских условиях, стены полностью готовы к сборке – их необходимо просто прикрепить к каркасу, что займет мало времени. Засыпные виды стен полностью собираются на месте строительства, что потребует дополнительных временных и трудовых затрат.

Выбирая каркасно-щитовые дома, следует обращаться в строительные компании, которые в точности с выбранным проектом изготовят для вас все элементы конструкции. От вас потребуется только их собрать и прикрепить к каркасу. Если вы выбрали засыпной тип, следует знать, как построить дом каркасной технологии с учетом всех особенностей коттеджей данной конструкции. При формировании стен внутрь засыпают утеплительный материал (торф, песок, опилки), который тщательно трамбуется во избежание образования полостей и пустот. В зависимости от того, какой тип конструкции вы выбрали, подбирают материал для строительства каркаса, выбирают варианты отделки наружных и внутренних стеновых поверхностей.

На этапе предварительной подготовки вам потребуется расчистить участок для строительства и выровнять основание, а также позаботиться о приобретении и подготовке для работы необходимого инструмента.

2 этап  Строительство фундамента

Перед тем, как построить каркасный дом, следует выбрать тип фундамента, который обеспечит прочность и надежность конструкции, а также долговечность дома. Ввиду невысокой нагрузки домов каркасного типа для их строительства чаще всего используют фундамент из асбестовых труб или монолитный ленточный тип конструкции.

Для асбестового фундамента вам потребуются трубы, под которые вырывают ямы. Внутрь устанавливают трубу, выравнивают ее по вертикали, тщательно утрамбовывают грунт вокруг нее, закладывают пруты арматуры и заливают раствором. Каркасный дом на ленточном фундаменте предполагает рытье траншеи глубиной ниже уровня промерзания грунта, после чего строят деревянную опалубку, закладывают арматуру и заливают все цементным раствором.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Первый вариант фундамента более экономичный в строительстве и не требует много времени для того, чтобы окрепнуть (монолитному фундаменту дают минимум месяц отстояться). Дальнейшая инструкция подскажет вам, как самостоятельно построить каркасный дом, и в каком порядке выполнять те или иные виды работ.

3 этап  Возведение стен

Начало строительства стен – закладка нижней обвязки. Для этой цели лучше всего использовать брус или доски. Для усиления защитных свойств древесины необходимо обработать все поверхности специальным защитным антисептическим составом. Не стоит использовать для этой цели машинное масло или масляную краску. Эти средства закупоривают поры древесины, что приводит к образованию грибка и дальнейшему загниванию древесины.

Перед тем, как построить стену каркасного дома, необходимо выполнить работы по гидроизоляции фундамента. Для этой цели подходит фанера или доска, пропитанная горячим битумом, или уложенный в несколько слоев рубероид. Для скрепления с фундаментом используют металлические анкеры. При этом четко соблюдают ровные горизонтальные линии, что гарантирует ровность закладки нижнего венца каркаса и четкость монтажа конструкции в дальнейшем.

Вертикальные стойки монтируются на равном расстоянии. Профессионалы рекомендуют выдерживать 0,6 – 0,8 м, в зависимости от ширины оконного проема. Для оформления промежуточных стоек используют доски, которые устанавливают на расстоянии не более 50 см. Для увеличения прочности конструкции над  дверным и под оконным проемом устанавливают горизонтальные ригели, выполненные из досок. Для скрепления всех компонентов между собой используют скобы и гвозди 12 мм.

Ширина стоек подбирается с учетом утеплительного материала. Не стоит увеличивать размер стоек – это может привести к образованию пустот, заполненных воздухом, и повысить теплопотери. При использовании утеплителей сыпучего типа подобные проблемы полностью исключены.

Если вы выбрали вариант, как построить каркасный дом самому и выполнить работы по обшивке стен вагонкой или пиломатериалами, следует установить горизонтальные связки для увеличения прочности конструкции.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Они позволяют снизить риск перекоса конструкции и ее деформации под действием ветра и осадков. При использовании для обшивки листового материала необязательно монтировать вертикальные связки.

Если вы продумываете варианты, как построить каркасный дом с мансардой, в этом случае обязательно следует позаботиться о высокой прочности и надежности потолочных балок. Для их обустройства выбирают бревна с естественной кривизной, устанавливая их искривлением вверх – под влиянием нагрузки бревна принимают горизонтальное положение и обеспечивают ровный пол и потолок. Балки потолочного перекрытия укладываются с шагом не более 60-70 см. Для крепления используют гвозди 120 мм. Если предусмотрены большие пролеты, необходимо сколотить доски для получения толщины 100 мм, что обеспечит прочность и надежность потолочной конструкции.

После того как каркас будет полностью завершен и установлен, можно приступать к монтажу стен. В зависимости от выбранного варианта дома это могут быть цельные щиты, которые представляют собой две панели (наружную и внутреннюю) со слоем утеплительного материала между ними, либо сборная конструкция, которую собирают непосредственно на каркасе.

Собирая каркасный дом с нуля, не используя готовые щиты, можно использовать различные типы утеплительного материала. Это может быть минеральная вата, толщина которой равна толщине балки каркасной конструкции, специальный песок, опилки или торф. При этом важно выполнять тщательную утрамбовку материала, что позволяет избежать образования пустот и их заполнения воздухом. Для установки всех элементов необходимо использовать качественные и надежные элементы крепления.

4 этап  Пол

Задаваясь вопросом, как дешево построить каркасный дом, многие собственники земли подумывают о возможной экономии. Одна из таких возможностей – обустройство пола и строительство фундамента для половых лагов. Для этой цели чаще всего используют столбчатый тип фундамента, который возводят из кирпича.

Перед тем, как построить пол каркасного дома, формируют фундамент.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Для этого следует вырыть небольшие ямы глубиной порядка 60-80 см и размером 50х50 см. На дно ямы засыпается песок, тщательно утрамбовывается, поверх засыпают щебень, который тоже хорошо трамбуют. В яму заливают бетонный раствор, на котором строят столбики из кирпича. Важно соблюдать одинаковое расстояние между столбцами, что обеспечит равномерную нагрузку на несущие балки. После завершения работ по строительству столбиков необходимо дать время для того, чтобы фундамент окреп. Только после этого можно приступать к монтированию половых лагов. Для этого подойдет брус или бревно, в крайнем случае, можно использовать деревянные доски, сколоченные по две.

Поверх половых лагов выполняют обрешетку, при этом рекомендуют выдерживать шаг 0,7-0,8 м. После этого можно приступать к укладке чернового напольного покрытия.

Для тех, кто решил построить каркасный дом своими руками, пошаговая инструкция позволит избежать ошибок и выполнить все работы в соответствии с установленным регламентом. При строительстве пола важно помнить о выполнении работ по гидроизоляции пола и утеплению его основания. Для этого можно использовать листы фанеры, пропитанные битумной мастикой. В качестве материала для утепления можно использовать тот же материал, который применяют для внутреннего наполнения стен. Это может быть просушенный песок, торф, минеральная вата и пр.

5 этап  Крыша

Специалисты, знающие как правильно построить каркасный дом, рекомендуют использовать для строительства стропильной системы круглый лес сечением не менее 120 мм и доски 50-60 мм шириной (используются для формирования балок и обрешетки).

Начинают монтаж с установки стропильных торцевых пар. В местах стыков с потолочными балками выполняют запилы, которые увеличивают надежность креплений. При использовании досок для строительства стропильной системы места их стыков дополнительно усиливают деревянными брусками, если же стропилы выполнены из цельного бруса или бревна, достаточно использовать металлические скобы.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Далее стропилы соединяются в верхней части вполдерева, а по коньку натягивают шнур, при помощи которого контролируют ровность установки всех компонентов.

Для выполнения обрешетки используют доски толщиной не менее 50 мм. При этом рекомендуют выдерживать шаг 0,7 м. Стропилы устанавливают на расстоянии друг от друга 1,2м. Если вы планируете использовать мансардное помещение для отдыха и проживания, следует позаботиться о надлежащей высоте потолков. Для этого берут лес максимальной длины (6,5 м) и делают минимальный свес, который необходим для защиты стен от влаги и осадков. Для увеличения свеса используют небольшие доски (кобылки), к которым крепится карниз.

Рассматривая строительство каркасного дома своими руками поэтапно, следует подробнее остановиться на оформлении кровли и подкровельного пространства. Обязательно следует выполнить работы по монтажу гидроизоляционного слоя, утеплительного материала и пароизоляции. Для крепления материалов используют деревянные бруски, которые прибивают к стропилам или обрешетке.

Завершающий этап для того, чтобы построить дачный каркасный дом – монтаж финишного кровельного покрытия. Это может быть металлочерепица или мягкая кровля. Как правило, крепежные материалы идут в комплекте, вместе с подробной инструкцией по установке покрытия.

6 этап  Отделка дома

Пошаговое строительство каркасного дома своими руками завершают отделочные работы. Каркас в обязательном порядке обрабатывают антисептической пропиткой. Для наружной отделки подходят различные материалы – вагонка, сайдинг, имитация натурального камня или кирпича. Отделка внутренняя чаще всего выполняется листами гипсокартона, поверх которых можно накладывать любой материал, от обоев до декоративной штукатурки.

Мы рассказали вам про основные этапы строительства каркасного дома своими руками – теперь вы сможете выполнить все работы самостоятельно, на профессиональном уровне и с соблюдением установленных стандартов.

Как построить каркасный дом? 7 основных шагов

Чтобы построить дом по каркасной технологии, специалистам требуется, в среднем, чуть менее одного месяца.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. В статье кратко описан основной процесс, разделенный технологическими этапами на семь шагов. Более детально о возведении каркасного деревянного дома можно узнать у специалистов нашей компании.

Шаг 1. Выбор проекта.

Сначала необходимо определиться с проектом. Как самый простой и быстрый вариант, можно присмотреть каркасный дом из готовых решений. Если ничего не подходит, чертежи разрабатываются с нуля. Это дольше и дороже, но по максимуму будет соответствовать потребностям, желаниям и возможностям.

При выборе проекта каркасного дома, в первую очередь, стоит обращать внимание на площадь жилых помещений, количество и назначение комнат, этажность, конфигурацию кровли, наличие дополнительных архитектурных элементов – террасы, эркера, кукушки, балкона и так далее. В остальном строительство каркасника происходит примерно по одному и тому же принципу, рассмотренному далее по шагам.

Шаг 2. Обустройство фундамента.

Для жилья этого типа подходит любой фундамент, например, опорно-столбчатый. Он представляет собой тумбы, которые собираются из бетонных блоков на цементно-песчаном растворе. Количество опор рассчитывается индивидуально в зависимости от габаритов и этажности каркасного дома.

В плане выбора фундамента каркасная технология не ставит никаких рамок. Основание такого дома может быть и ленточным, и плитным, и свайно-винтовым.

Шаг 3. Монтаж обвязки и пола.

Основанием для строительства стен и обустройства пола первого этажа служит нижняя обвязка. Делается она из нестроганого бруса, который устанавливается по фундаменту на ребро. Предварительно прокладывается гидроизоляционная мембрана. Как правило, используется для этих целей рубероид.

К обвязке крепится нижняя платформа дома, которая состоит из бруса и нестроганых досок. На черновой пол укладывается ветрозащитный материал, утеплитель и пароизоляция. Чистовые полы набиваются из строганой доски на установленную с определенным шагом контррейку.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Шаг 4. Обустройство стен и перегородок.

Основа стен – это деревянный каркас. Он полностью изготавливается из нестроганого бруса толщиной не менее 40 мм. Каркас состоит из таких элементов, как стойки, перемычки, пояса и верхняя обвязка. Для придания жесткости и устойчивости каркас деревянного дома укрепляется раскосинами. Внутренние перегородки обустраиваются аналогично.

Далее внутри каркаса крепится утеплитель, который защищается снаружи ветрозащитой, а изнутри пароизоляционной мембраной. Такой же самый пирог делается и в перегородках. Внешняя сторона стен зашивается деревянной вагонкой. Между ею и ветрозащитой обязательно оставляется зазор. Для этого на каркас прибивается контррейка с определенным шагом. Внутренняя сторона отделывается на усмотрение владельца – гипсокартоном под покраску, вагонкой, имитацией и так далее.

Шаг 5. Обустройство межэтажного перекрытия и потолков.

Межэтажное перекрытие состоит из лаг, закрепленных на верхней обвязке стенового каркаса. В них укладывается утеплитель, который снизу подбивается пароизоляцией. Отделка потолка может быть любой – от вагонки до подвесных конструкций. Верхняя сторона межэтажного перекрытия обустраивается в зависимости от того, будет ли эксплуатироваться это помещение.

Шаг 6. Кровельные работы.

Крыша любого каркасного дома состоит из стропильной системы, кровельного материала, утеплителя, гидро- и пароизоляции. Стропила изготавливаются из нестроганого бруса и устанавливаются с шагом 60 см. На них набивается обрешетка из доски. Сверху укладывается гидроизоляционный материал, затем кровельный (например, ондулин). Внутри закрепляется утеплитель, который закрывается пароизоляцией и внутренней обшивкой.

Шаг 7. Внутренняя и наружная отделка.

Снаружи каркасный дом обшивается имитацией бруса или другими фасадными материалами. Внутри применяется деревянная вагонка. Попутно устанавливаются двери и окна. Все углы и стыки маскируются наличником и плинтусом из дерева.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Каркасные коттеджи Каркасные дома Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Строительство каркасного дома по финской технологии своими руками.

Не боги горшки обжигают! (с)Старая русская народная мудрость

Почему на форумах ругают строительные компании
и прекрасно строят дома сами?
Потому, что в чужом глазу и соринку видно,
в своем и бревна не заметно.
Никто не будет публично хвастаться своей плохой работой!
(с)Новая русская народная мудрость

Многие мечтают построить каркасный дом своими руками. Это — правильно, потому что каркасная технология строительства домов лидирует по соотношению качество/цена.

Благодаря относительно простому строительству каркасный дом собирается быстро, даже при работе всего двух-трех человек, что облегчает управление и экономит денежные средства. Есть немало случаев, когда любящие муж и жена строят себе каркасный дом в течение лета!

Такой дом прочен и способен обеспечить комфортное проживание семьи круглый год. Также приятной особенностью постройки подобного жилья является низкая себестоимость эксплуатации за счёт высоких характеристик теплозащиты.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Почему люди строят дома своими руками?

Как правило, желание строить дом своими руками вызвано желанием сэкономить, а не страстью к творческому строительству, хотя, конечно, в России хватает и тех, кто имеет просто золотые руки!

Тем не менее, хочется сразу предостеречь тех, кто думает, что можно построить дом своими руками и дешевле, и лучше, чем это делают профессионалы, построившие десятки и сотни домов:

  1. Теоретически — да, действительно можно, особенно, если раньше вы своими руками делали мебель, теплицу, баню или хотя бы собачью будку!
  2. Практически, это не так-то просто, и не слишком быстро, особенно, если строить в первый раз и с нуля.

Строительство — как собственно, и любая другая отрасль человеческой деятельности, будь то программирование, бухгалтерия, медицина или педагогика, — это технология. А технологию надо знать досконально, малейшие нарушения ее могут обойтись очень дорого. Вплоть до негодности результата.

— Как же так?! — спросите Вы. Мы же читали на форумах, что люди строят своими руками дома буквально за копейки, и потом живут в них!

Действительно, это так. Люди строят дома, по книгам и интернету, советам близких и знакомых, строят своими руками, и стоимость этих домов в деньгах получается на 15-35% меньше стоимости домов, построенных строительной компанией.

Правда, как правило, домашние строители забывают, учитывая свою экономию, приплюсовать потраченное рабочее время: своё, своих родных и друзей. Забывают приплюсовать потраченный бензин, стоимость переделок, травмы, полученные на стройке…

Опыт строительства приобретается в ходе строительства

Все знают, что дельфины спасают людей
в море, толкая их к берегу.
Но могли ли те, кого дельфины толкали в море,
рассказать об этом? (с)Вопросы циника

Еще вопрос: Как вы думаете, будет ли человек, который начал строить свой дом и не смог сделать его хорошо, хвастаться об этом на форуме?

И, как правило, при первом строительстве дома своими руками человек только набирает необходимый опыт.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. .. который нужен для правильного строительства каркасного дома!

Порой становится забавно, как люди, боятся приготовить жаркое по рецепту, взятому из интернета, хотя опыт готовки у них уже есть, но при этом решаются строить дом, имея из всего строительного опыта лишь пару забитых гвоздей! Испорченное мясо можно выбросить. Что делать с негодным домом? Разве что выставить на продажу? Чтобы кто-то мог купить каркасный дом недорого?

Как же при строительстве каркасного дома своими руками не наделать ошибок?

Завод ДКМК предлагает разделить сложную задачу на этапы.

Основные этапы строительства:

  1. Создание проекта.
  2. Заказ и изготовление домокомплекта.
  3. Фундамент.
  4. Строительство стен.
  5. Устройство кровли.
  6. Установка инженерных систем.
  7. Отделка.

Проект — залог успешного строительства, основа основ, и уделить внимание при его составлении надо большому количеству мелочей.

Во-первых, необходимо определиться с площадью дома и в этом случае надо понимать разницу между площадью по наружным осям и внутренним. Например, дом размером 4×6 метров, казалось бы, имеет площадь в 24 квадратных метра, но внутри полезной площади с учётом толщины стен может остаться только 20 метров. Поэтому, составляя проект дома, исходить надо из желаемых размеров по внутренним стенам.

Во-вторых, в проекте необходимо указать коммуникации: подвод воды, канализации, ввод электрических сетей, отопление, вентиляция, другие моменты. В процессе строительства может понадобиться их прокладка одновременно с проведением других работ, и это тоже надо предусмотреть заранее.

В-третьих, проект должен содержать информацию о несущих элементах, а также элементах отделки.

Есть и в-четвертых, и в-пятых, — подробнее в другой статье, целиком посвященной принципам проектирования каркасного дома.

Сейчас проекты домов есть в широком доступе в сети Интернет, и найти что-то подходящее, проект, составленный профессионалами и уже реализованный на практике, не составит труда.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Поэтому многие предпочитают взять его уже в готовом виде. Правда, при этом очень полезно обратиться за советом к профессионалам, которые помогут оценить пригодность проекта из Интернета к климатическим условиям Екатеринбурга и Свердловской области.


Кроме того, если у Вас есть только эскизный набросок своего дома, вы можете прийти к нам или позвонить +7(343)361-27-66, — и мы сделаем вам проект дома!

Когда выстраданный и обдуманный до мелочей проект на руках, можно приступать к строительству.

Заказ и изготовление домокомплекта по Вашему проекту. Этот этап прост:

  1. Вы звоните нам по т. +7(343)361-27-66, и согласовываете удобное время встречи
  2. При встрече Вы рассказываете о своих желаниях, показываете проект или эскиз
  3. Мы рассчитываем стоимость домокомплекта Вашего дома.
  4. Мы с Вами заключаем договор, в котором согласованы стоимость, состав домокомплекта и сроки поставки.
  5. В назначенный день наш грузовик привозит и разгружает на Вашем участке домокомплект Вашего дома.

Фундамент. Пока готовится домокомплект, можно по проекту изготовить фундамент Вашего дома.

Подробнее о типах фундаментов есть отдельная статья. Здесь добавлю только, что Вы можете изготовить фундамент самостоятельно или обратиться к нам. Разумеется, самостоятельное изготовление может быть дешевле — но при этом Вы несете все риски ошибок, т.е. изготовления слишком ненадежного, или слишком дорогого фундамента. Как правило, от незнания, самостоятельные строители закладывают в фундаменты избыточный запас прочности. И денег.

Возведение каркасных стен под кровлю. Из домокомоплекта этот этап занимает от трех до пяти дней. Своими руками из непиленных стройматериалов — пять-шесть недель. Напомню, что стеновые панели с завода приходят с готовой наружной отделкой, уже с утеплителем и защитными пленками. Вам остается только собрать из них стены дома, как из кубиков и скрепить вместе досками обвязки.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Стропильная система и кровля. Этой теме также посвящена отдельная статья на нашем сайте. Работа требует знания технологии, и обязательного соблюдения техники безопасности!

Инженерные системы и отделочные работы являются последним этапом строительства каркасного дома своими руками.

Это работы как снаружи построенного дома, так и внутри него:

  1. установка окон и дверей,
  2. штукатурка или отделка стен,
  3. разводка электрических сетей,
  4. сетей отопления и водоснабжения,
  5. фасадные работы,
  6. утепление,
  7. покраска,
  8. подключение к внешним коммуникациям и сетям.

И этот этап является завершающим.

После того, как отделка будет произведена, можно приступать к благоустройству территории возле дома и готовиться к новоселью.


Метки: Информация Каркасный дом Финский дом Технология Домокомплект

Похожие статьи

Домокомплекты каркасных домов для самостоятельной сборки

Домокомплекты каркасных домов для самостоятельной сборки

Загородный дом

Загородный дом для постоянного проживания, коттедж, каркасный дом, финский дом

История завода ДКМК

История завода ДКМК, история каркасных домов на Урале

Как построить каркасный дом своими руками за 30 тысяч долларов

Под видом дешевого загородного жилья белорусам предлагают модульные дома-коробки за $30 тыс. и даже дороже. Люди осведомленные твердят в ответ: за эти деньги можно построить полноценный коттедж площадью больше 100 «квадратов». И ведь действительно можно! Читатель Onliner.by по имени Михаил пригласил нас на свой участок у реки Птичь и подробно рассказал об опыте возведения каркасного дома. Обладая прямыми руками и столярными навыками, ему удалось минимизировать затраты на всех этапах строительства, значительно снизив стоимость коттеджа.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Как это получилось — читайте в нашем репортаже.

— По образованию я инженер-механик. Но вся жизнь связана с работой по дереву. К этому делу меня пристрастил отец. Он вел уроки труда в школе, — коротко рассказывает о себе Михаил. — Сам смастерил столярные станки и делал с их помощью сначала окна и двери. Потом стали интересны лестницы, попробовал строить бани. Почти вся деревянная мебель в нашем доме — от табуреток до фасадов на кухне — также моей работы.

Несколько лет назад Михаил с супругой начали задумываться о строительстве нового дома. Из множества технологий выбрали каркасную.

— Среди белорусов все еще широко бытует мнение, что коттедж должен быть массивным, основательным. Мой дом — моя крепость, и никак иначе. А вот возьмите прогрессивную Швецию. Там каркасное домостроение получило широчайшее распространение, — рассуждает Михаил. — По своей сути «каркасник» — это быстровозводимая и легкая конструкция, которая не дает усадки, хорошо держит тепло и по некоторым другим характеристикам превосходит блочные стены, дома из бруса и бревен. Ну и, конечно, каркасный дом обходится относительно недорого. А если понимаешь технологию, умеешь работать с деревом и инструментами, то можно сэкономить приличную сумму, отказавшись от услуг строителей.

Фундамент заливался в конце мая прошлого года. На сегодня готовы каркас, крыша, внутренние перегородки, стоят все окна и двери, сделана разводка воды и электропроводки, работает канализация, фасад затянут клеем под отделочную штукатурку. Остается утеплить дом, залить стяжку теплого пола, выполнить внутреннюю и наружную отделку.

Земля здесь не самая благоприятная для строительства: недалеко от участка протекает река. Фактически деревня стоит на насыщенном водой грунте — плывуне. С учетом этой проблемы Михаил решил применить комбинацию ленточного фундамента и шведской плиты — чтобы подвижный грунт не деформировал основание дома и не перекосил со временем всю конструкцию.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

После снятия растительного слоя и выставления опалубки была выполнена 30-сантиметровая «подушка» из крупного гравия. На этом этапе закладывались трубы канализации и водопровода. Впоследствии укладывалась арматура и заливался бетон, для чего приглашались помощники. Получилась плита с ребрами жесткости.

Снаружи фундамент утеплялся пеноплексом и затягивался клеем по штукатурной сетке. Пенопласт под плиту, как того требует шведская технология, Михаил не укладывал. Объясняет: «Зачем греть слой бетона, когда изоляцию можно выполнить на уровне пола». Пятисантиметровый утеплитель будет положен позже между фундаментом и стяжкой теплого пола.

Брусья и доски пилились здесь же на самодельной цепной пилораме. Михаил выписал в лесхозе два лесовоза кругляка — 30 кубометров сосны. После распиловки получил около 14 м³ бруса 50×150 мм и 50×100 мм для каркаса и стропильной системы и около 8 м³ обрезной доски 25×100 мм и 25×120 мм для обрешетки и подшивки чернового потолка. Остаток пиломатериалов (около 3 м³) будет использован при строительстве гаража.

— На древесине прилично сэкономил. 30 кубов обошлись в $900 с доставкой. Если бы заказывал готовые брусья, то за 15 кубов пришлось бы заплатить $1500, — прикидывает в уме Михаил. — Брус технической сушки стоит еще дороже.

Складированные в штабеля пиломатериалы подсыхали прямо на участке. В дальнейшем брусья и доски теряли влагу уже в процессе строительства дома, а также обрабатывались антисептиком.

В местах стыка фундамента и каркаса была проложена гидроизоляционная подстилка. И дальше начался самый интересный этап — сооружение каркаса.

Михаил показывает нам незаменимый в его деле специнструмент для обрезки — торцовочную пилу. С ее помощью можно подрезать конец доски под нужным углом, получив идеально ровный срез. Каким бы ни был опыт работы с бензопилой, а «торцовочник» сделает все аккуратнее — все стойки получаются одинаковые по размеру, что обеспечивает легкость последующего монтажа.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

На всех этапах работ Михаилу помогал старший сын Виктор. Когда все стойки были закреплены при помощи гвоздей, началось устройство балочного перекрытия и стропильной системы.

Каркас все еще стоял без обшивки, когда стропила накрыли обрешеткой, плитами ОSB, затем слоем рубероида, а сверху легла гибкая черепица.

— В это время многие местные жители не понимали, что происходит. Однажды за работой услышал разговор двух проходивших мимо мужиков. Один другому говорит: «Смотри, кафе строят. Кому оно в деревне надо?» — смеется Михаил.

Затем стены обшивались изнутри плитами OSB. На этом этапе конструкция получила необходимую жесткость и прочность.

Репутация у плит OSB неоднозначная. С одной стороны, дешевый и надежный материал, с другой — источник повышенной опасности для здоровья. Пропитанные клеями и смолами древесные опилки выделяют вредные для человека фенолы и формальдегиды.

— Думаю, проблема несколько преувеличена. Возьмите нашу мебель — те же смолы. Мы дышим ими всю жизнь, — рассуждает Михаил. — Что касается дома, то выделения можно свести к минимуму, проложив между плитами и внутренней отделкой изолирующую пленку.

В качестве утеплителя будет использована эковата. Ее задуют и утрамбуют в пока еще полые стены при помощи шланга и специального насоса. Несмотря на свое название, материал также не считается на 100% натуральным. В его состав, помимо переработанной бумаги, входят различные пропитки и борная кислота, дающая защиту от гнили, грибка и грызунов.

— А в каком материале сегодня не используется химия? Хотите жить в абсолютно чистой среде? Стройте сруб посреди тайги. Как по-другому? — задается вопросом Михаил. — Эковата, быть может, и не идеальна, но однозначно лучше минеральной ваты, которая накапливает влагу. Эковата обладает свойствами древесины: как забрала влажность, так же легко и отдала ее.

При правильном заполнении стен усадка эковаты исключена.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Однако в случае чего всегда можно досыпать утеплитель через специальные отверстия вверху стен.

Газообмен на молекулярном уровне будет происходить главным образом через потолок. На чердаке снизу под балками подшит спанбонд, сверху утрамбуют эковату.

Вентиляция будет обеспечиваться за счет вентиляционных проемов во фронтонах чердака, которые прикроются решетками, чтобы в помещение не попадала дождевая вода.

Принудительная вентиляция такому дому не нужна, убежден Михаил. Если бы перекрытие было обшито OSB, коттедж превратился бы в «термос». А с «дышащим» потолком жизнь должна быть комфортной.

Михаил хотел оштукатуренный фасад, потому снаружи дом был обложен твердыми древесноволокнистыми плитами польского производства Steico. Плиты плотно стыкуются по системе шип — паз и не только являются основанием под штукатурку, но и служат дополнительным слоем теплоизоляции.

— В прошлом году польские плиты ДВП обошлись мне в $2050. А сейчас такие же начали производить в Мозыре, причем стоят они в два раза дешевле, — говорит Михаил. — Материал хорошо зарекомендовал себя в строительстве. Легко монтируется без образования мостиков холода и так же легко обрабатывается под финишную отделку фасада.

В дальнейшем на фасад будут нанесены финишная штукатурка и специальная паропроницаемая краска — чтобы дом мог отдавать излишнюю влагу на улицу. Фасад в районе входной группы для разнообразия облицуют блок-хаусом. В этом месте уже проложена гидроветроизоляционная мембрана и готовы рейки для набивки древесины.

Площадь дома — 120 квадратных метров: небольшая прихожая, коридор, кухня, две спальни, кабинет и просторная гостиная с отдельным выходом во двор. Отопление обеспечат котел-камин на дровах в гостиной, теплый пол и радиаторы. При устройстве стяжки теплый пол смонтируют на кухне, в прихожей и гостиной, где будет плитка. А в спальнях положат паркет и установят радиаторы.

Михаил поджигает газету в камине.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. В гостиной сразу меняется атмосфера.

— Настоящий камин в доме — это и тепло, и уют. Не понимаю тех, кто покупает электрические имитации, — говорит Ольга, супруга Михаила. — Тут и живой огонь, и тепло, и еле уловимый запах дымка — одно удовольствие. На такие вещи денег не жалко.

В тренде по всему миру сейчас энергоэффективность жилья. Кое-какие современные технологии использовал и Михаил. Например, на окна нанесена пленка, отражающая инфракрасное излучение. Благодаря ей тепло не покидает пределы помещения, а возвращается обратно, отражаясь от стекла. Эта же пленка препятствует перегреву дома под воздействием прямых солнечных лучей.

По нашей просьбе Михаил суммирует свои расходы. Фундамент потянул на $1300, древесина — $900, гибкая черепица — $1850, плиты OSB для внутренней обшивки и крыши — $1700. Еще в $2050 обошлись плиты ДВП для наружной обшивки. Окна и входная дверь — $2000, ветровые, сливные планки на крышу, «водосточка», вентиляционные выводы на крышу — $750. Клей, штукатурная сетка, уголки, грунтовка, работа по затяжке клеем наружных стен — еще $800.

— На все то, что мы имеем сейчас, включая фундамент и коммуникации, затрачено без малого $20 тыс., то есть $167 на квадратный метр, — Михаил погружается в расчеты. — После утепления дома эковатой, устройства стяжки и внешней отделки общая сумма превысит $30 тыс. Фактически это только стоимость материалов. Если бы нанимал строителей, вышло бы значительно дороже. Допускаю, что дороже раза в два. Ведь у нас как принято? Сколько стоят материалы, столько просят и за работу.

Причем я не ставил задачу сделать максимально дешево. Можно было обшить дом сайдингом, использовать вместо гибкой черепицы что-то попроще. Французский камин обошелся в $1100, тогда как российский стоит в два раза дешевле. Хотелось, чтобы и качество радовало, и дизайн. Кардинально сэкономить можно, строя двухуровневый дом мансардного типа. Я это прекрасно понимал, но шел на лишние расходы, так как хотел именно одноэтажный дом, без беготни по лестнице.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Позади дома на участке строятся баня и летняя кухня с погребом.

— Практически построив каркасный дом своими силами, я не вижу ничего особо сложного в этой технологии, — подводит итог последнему году своей работы на участке Михаил. — Смотрю на своего помощника — старшего сына — и понимаю, что справиться может любой человек, обладающий базовыми столярными навыками. С технологией можно ознакомиться в интернете, где полно пошаговых инструкций и видеоуроков. Несмотря на свой опыт, множество новой и полезной информации я получил на различных сайтах. Пошло на пользу и посещение выставок, личное общение с популяризаторами каркасного домостроения. Конечно, особо сложные работы лучше доверить специалистам-строителям, а в остальном чего бояться? Надо брать и делать самим.

Кровельные материалы в каталоге Onliner.by

Читайте также:

Перепечатка текста и фотографий Onliner.by запрещена без разрешения редакции. [email protected]

Как проводить исследования пользователей как профессионал (Пошаговое руководство)

Хотите узнать об исследованиях пользовательского опыта? Тогда не смотрите дальше.

Здравствуйте, меня зовут Рэйвен, я наставник начинающих UX-дизайнеров, зачисленных на курс дизайна UX-дизайна CareerFoundry. Я также работаю ассистентом по UX-исследованиям в IBM и изучаю поведенческие науки в Техасском университете. У меня 10-летний опыт изучения и анализа человеческого поведения — исследования пользователей — это определенно мое дело.

В течение последних нескольких лет я работал с крупными компаниями, академическими учреждениями и некоммерческими организациями над разработкой и улучшением эффективных продуктов и приложений. Я модерировал фокус-группы, разрабатывал и проводил опросы, проводил юзабилити-тестирование и интервью с пользователями. Я также кое-что знаю о создании хорошего образа!

В этом руководстве мы рассмотрим основы исследования UX.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Мы начнем с того, что это такое, а затем перейдем к обсуждению различных этапов и связанной с ними терминологии исследования UX, а также его роли и значения в более широком процессе проектирования.Затем мы рассмотрим наиболее распространенные методы исследования UX, подробно остановимся на том, как они проводятся, и рассмотрим несколько передовых практик.

Если вас особенно интересует одна из этих тем, просто выберите ее из списка ниже, чтобы сразу перейти к ней. Я также добавил в руководство видеоролики для тех из вас, кто предпочитает учиться и глазами, и ушами, и я рекомендую вам сохранить этот набор бесплатных руководств по исследованию UX на будущее. Звучит неплохо? Давайте начнем!

Введение в исследование пользовательского опыта (UX)

  1. Что такое исследование UX?
  2. В чем разница между хорошим и плохим UX-исследованием?
  3. Каковы пять этапов исследования UX?
  4. Какова роль исследований в процессе проектирования пользовательского интерфейса?
  5. В чем ценность UX-исследования?

Введение в методы исследования пользовательского опыта

  1. Группы пользователей
  2. Тестирование юзабилити
  3. Опросы пользователей
  4. Онлайн-опросы
  5. Персоны пользователей
  6. Что дальше? Анализ пользовательских исследований

Введение в исследование пользовательского опыта (UX)

1.Что такое UX-исследование?


Вы прочитали мою биографию во введении. Используя только эту информацию, не могли бы вы объяснить , почему я недавно переключился с одного приложения для управления временем на другое? Возможно нет. Чтобы ответить на этот вопрос, вам нужно больше контекста. UX-исследование предоставляет этот контекст. Итак, что такое UX-исследование и какова его цель?

«Исследование пользователей — это то, как вы узнаете, что ваш продукт или услуга будут работать в реальном мире, с реальными людьми.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Именно здесь вы обнаружите или подтвердите потребности пользователей, которые должны лечь в основу того, что вы разрабатываете ».

— Крис Мирс, UXr

Согласно Design Modo, исследование UX; «Процесс понимания поведения, потребностей и отношения пользователей с использованием различных методов наблюдения и сбора отзывов». Одним из других преимуществ исследования пользовательского опыта является то, что оно помогает нам понять, как люди живут своей жизнью, чтобы мы могли реагировать на их потребности с помощью обоснованных дизайнерских решений.Хорошее исследование UX предполагает использование метода справа в момент времени справа во время разработки продукта.

Мария Арвидссон, руководитель отдела продуктов и UX в Usabilla, описывает исследование UX как:

«Средства, с помощью которых вы пытаетесь понять потребности, поведение и мотивацию своих пользователей и проверить свои предположения и решения».

2. В чем разница между хорошим и плохим UX-исследованием?

Самый большой признак того, что UX-дизайнер-любитель — это исключение конечных пользователей из процесса проектирования.В самом начале своей карьеры я придерживался мнения, что могу протестировать любое приложение, веб-сайт или продукт на себе, заменив разговор с пользователями. Никогда не бывает хорошей идеей. Мне потребовалось время, чтобы научиться более профессиональному подходу, а именно: начать процесс проектирования, прислушиваясь к мнению конечного пользователя. В целом, исследование UX помогает нам избежать наших предубеждений, поскольку мы должны разрабатывать решения для людей, которые на , а не на , как мы.

«Инсайты, полученные непосредственно в результате исследования пользовательского опыта, подобны мышечной памяти; чем больше вы исследуете, тем больше идей у ​​вас получится.Но, как и в случае с мышечной памятью, ВЫ должны участвовать в тяжелой работе, чтобы в течение длительного времени пользоваться ее преимуществами, присущими именно вам.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Хотя может возникнуть соблазн передать исследования специализированной команде (и иногда вы не можете этого избежать), вам следует сделать все возможное, чтобы участвовать хотя бы в небольшом объеме исследования, чтобы идеи росли у вас под кожей, а не вручается тебе от кого-то, кто потратил на это «.

—UX дизайнер Али Рушдан Тарик из ARTariq

Быстрый переход, прежде чем мы продолжим: Если вы хотите стать профессионалом в этом субдомене UX, обязательно ознакомьтесь с нашим руководством, как стать исследователем UX

3.Каковы пять этапов исследования UX?

Созданная Эрин Сандерс спираль научного обучения предлагает пять основных шагов для проведения исследования UX. Первые два шага посвящены формированию вопросов и гипотез, а последние три шага — сбору знаний с помощью выбранных методов исследования UX.

  1. Цели: Какие пробелы в знаниях нам необходимо заполнить?
  2. Гипотез: Что, по нашему мнению, мы понимаем о наших пользователях?
  3. Методы: Какие методы мы должны выбрать с учетом времени и людских ресурсов?
  4. Поведение: Соберите данные с помощью выбранных методов.
  5. Synthesize: Заполните пробелы в знаниях, подтвердите или опровергните наши гипотезы и откройте возможности для наших дизайнерских усилий.

4. Какова роль исследований в процессе проектирования пользовательского интерфейса?

UX-исследование — отправная точка для проекта. Исследования помогают нам узнать о пользователях, их поведении, целях, мотивации и потребностях. Это также показывает нам, как они в настоящее время перемещаются по системе, где у них есть проблемы, и, что наиболее важно, как они чувствуют себя при взаимодействии с нашим продуктом.

Исследование UX — это первые в процессе проектирования UX, потому что без него наша работа может быть основана только на нашем собственном опыте и предположениях, что не является объективным.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Как сказал нам Нил Тернер, основатель UX for the Masses, хороший фундамент — ключ к успешному дизайну:

«Хорошее исследование пользователей — ключ к созданию хорошего пользовательского опыта. Проектирование без тщательных исследований пользователей похоже на строительство дома без прочного фундамента — ваш дизайн скоро начнет рушиться и в конечном итоге развалится.”

5. В чем ценность UX-исследования?

В текущем ландшафте цифровых продуктов реальная ценность исследования UX заключается в его способности уменьшить неопределенность с точки зрения того, что пользователи хотят и что нужно , что дает преимущества для продукта, бизнеса и, конечно же, самих пользователей.

1. Преимущества продукта
Исследование

UX предоставляет данные о конечном пользователе продукта, о том, как и когда пользователь будет использовать продукт, а также об основных проблемах, которые он решит.Исследование UX также полезно, когда команде нужно выбрать между несколькими дизайнерскими решениями.

2. Преимущества для бизнеса

UX-исследования очень ценны для бизнеса. Зная конечных пользователей и заранее учитывая требования к дизайну, компании могут ускорить процесс разработки продукта, сократить затраты на перепроектирование и повысить удовлетворенность пользователей.

3. Преимущества для пользователей

Одна из величайших ценностей исследования пользовательского опыта — это беспристрастная обратная связь с пользователем.Проще говоря, исследование UX выражает мысли пользователя без какого-либо влияния извне. Он также служит мостом между пользователями и компанией.

«Исследование пользовательского опыта дает мощные инсайты, которые позволяют компаниям очеловечивать своих клиентов и включать их потребности, намерения и поведение в процесс проектирования и разработки. В свою очередь, эти идеи позволяют компаниям создавать опыт, который соответствует, а иногда и превосходит потребности и ожидания клиентов.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Исследование пользовательского опыта должно проводиться задолго до того, как будет нарисован первый набросок и интегрирован в концепцию, итеративный дизайн и этапы запуска продукта.”

— Жанель Эстес, директор по стратегии исследований в UserTesting

.

Введение в методы исследования пользовательского опыта

Исследование

UX основано на наблюдении, понимании , анализе и . С помощью различных методов исследования UX вы:

  • O bserve ваши пользователи , отслеживая невербальные подсказки относительно того, как они себя чувствуют;
  • Развивайте понимание ментальной модели пользователя: чего ожидает пользователь при использовании определенного продукта? Основываясь на своем предыдущем опыте, как они ожидают, что этот конкретный продукт будет работать?
  • A Проанализируйте собранных вами идей и попытайтесь определить закономерности и тенденции.В конце концов, эти идеи будут влиять на решения, которые вы принимаете в отношении продукта и того, как он разработан.

Имея это в виду, давайте рассмотрим некоторые из наиболее ценных методов исследования пользователей.


1. Группы пользователей

Группы пользователей — также называемые «обсуждения в фокус-группах» или «фокус-группы» — это структурированные интервью, которые быстро и недорого выявляют желания, опыт и отношения целевой аудитории. Группы пользователей — это полезный метод исследования пользовательского опыта, когда компании требуется много информации за короткий промежуток времени.Если вы не уверены, когда использовать метод исследования пользовательского опыта, группы пользователей могут быть хорошим вариантом для начала.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Почему мы создаем группы пользователей?

Группы пользователей могут помочь вашей компании лучше понять:

1) Как пользователи воспринимают продукт

2) Что пользователи считают наиболее важными характеристиками продукта

3) Какие проблемы возникают у пользователей с продуктом

4) Там, где пользователи считают, что продукт не оправдывает ожиданий

Группы пользователей также можно использовать для генерации идей о том, что пользователи хотят видеть в будущем.

Что говорят люди и что делают люди часто сильно различаются, поэтому группы пользователей не обеспечивают точного измерения поведения . А поскольку группы пользователей объединяются более чем с одним пользователем одновременно, участники могут влиять на мнения и предпочтения друг друга (так называемое «групповое мышление»), тем самым внося предвзятость и производя неточные данные.

Лучшие практики для групп пользователей

Получить максимальную отдачу от своей группы пользователей несложно, если при проведении данного конкретного метода исследования пользователей учитывать следующие передовые практики.

  1. Задавайте хорошие вопросы: Убедитесь, что ваши вопросы четкие, открытые и сфокусированы на исследуемых вами темах.
  2. Выберите несколько тем: В среднем планируйте обсудить 3-5 тем в течение 90-минутной фокус-группы.
  3. Включите нужное количество людей: Хорошая фокус-группа должна включать 3-6 пользователей — достаточно больших, чтобы включать различные точки зрения, но достаточно малой, чтобы у каждого была возможность высказаться.

«Проведение пользовательских исследований позволяет вам глубоко погрузиться в глубину того, что, по словам ваших пользователей, они хотят, и вместо этого раскрыть то, что им действительно нужно.Это ключ к тому, чтобы ваши продукты и функции действительно решали проблемы, с которыми ваши клиенты сталкиваются ежедневно.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Если вы хотите создать успешный продукт, формирующий привычку, необходимо проводить исследования пользователей ».

— Дженнифер Олдрич, специалист по UX и контент-стратегии InVisionApp

Как проводить исследование пользовательского опыта с группами пользователей

Группы пользователей можно разбить на несколько основных этапов:

  1. Создайте расписание, в котором будет достаточно времени для набора, тестирования, анализа и интеграции результатов.
  2. Соберите свою команду и определите роли: выберите модератора, ведущего заметок и ведущего обсуждения.
  3. Определите объем вашего исследования: какие вопросы вы зададите? И насколько подробно вы хотите изучить ответы? Это определит количество людей и количество групп, которые необходимо протестировать.
  4. Создайте руководство для обсуждения, которое включает 3-5 тем для обсуждения.
  5. Нанимайте потенциальных или существующих пользователей, которые могут дать хорошие отзывы.
  6. Проведение группового тестирования пользователей и запись данных.
  7. Проанализировать и сообщить результаты.

«Очень сложно создавать продукты по группам пользователей. Часто люди не знают, чего хотят, пока вы им это не покажете ».

— Стив Джобс

2. Юзабилити-тестирование

Согласно веб-сайту usability.gov, юзабилити-тестирование означает «оценку продукта или услуги путем тестирования их с репрезентативными пользователями». Во время теста участникам будет предложено выполнить определенные задачи, в то время как один или несколько наблюдателей будут смотреть, слушать и записывать заметки.Основная цель этого метода тестирования пользовательского опыта — выявить проблемы удобства использования, собрать качественные данные и определить общую удовлетворенность участников продуктом.

Почему мы проводим юзабилити-тестирование?

Юзабилити-тестирование помогает выявить проблемы до того, как они будут закодированы.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Когда проблемы разработки обнаруживаются на раннем этапе, их исправление обычно обходится дешевле. Юзабилити-тестирование также показывает , насколько пользователи довольны продуктом , а также то, какие изменения необходимы для , чтобы повысить удовлетворенность пользователей и производительность .

К сожалению, юзабилити-тестирование не на 100% отражает реальный сценарий, в котором пользователь будет взаимодействовать с вашим продуктом. Кроме того, поскольку данные являются качественными, этот метод тестирования UX не дает таких больших выборок отзывов, которые может быть в анкете. Хорошая новость в том, что качественная обратная связь, которую вы получаете, может быть гораздо более точной и содержательной.

Лучшие практики тестирования юзабилити
  1. Тестирование с пятью пользователями: Тестирование пяти пользователей обычно достаточно, чтобы определить наиболее важные проблемы удобства использования дизайна.
  2. Пригласите свою команду на сеансы тестирования: Любой, кто занимается тем, насколько быстро и насколько хорошо решаются проблемы, должен быть приглашен на сеансы тестирования удобства использования. Эти заинтересованные стороны могут включать исполнительную команду и ведущих разработчиков или дизайнеров.
  3. Делайте выводы краткими и конкретными: Сообщая о результатах теста удобства использования, ограничивайте комментарии только теми, которые действительно важны. Одно хорошее практическое правило — включить три основных положительных комментария и три основные проблемы.Общий отчет должен содержать не более 50 комментариев и 30 страниц.
Как проводить исследования UX с юзабилити-тестированием

Юзабилити-тестирование можно разбить на несколько основных этапов:

  1. Определите, что необходимо протестировать и почему (например, новый продукт, функция и т. Д.)
  2. Определите целевую аудиторию (или желаемых клиентов).Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.
  3. Создайте список задач, над которыми участники должны работать.
  4. Наберите подходящих участников для теста.
  5. Привлекайте нужные заинтересованные стороны.
  6. Применяйте то, что вы узнали.

«Один из самых трудных уроков юзабилити — это то, что« вы не пользователь ». Если вы работаете над проектом разработки, вы по определению нетипичны. Дизайн должен оптимизировать взаимодействие с пользователем для посторонних, а не для инсайдеров ».

— Якоб Нильсен

3. Опросы пользователей

Хорошо известная методология взаимодействия с пользователем — это интервью. Интервью — это метод исследования пользовательского опыта, используемый для выяснения отношения, убеждений и опыта пользователей (и потенциальных пользователей) продукта.Интервью обычно проводятся одним интервьюером, который разговаривает с одним пользователем за раз от 30 минут до часа. Интервью можно проводить лично, по телефону или через потоковое видео.

Почему мы проводим интервью?


Из всех методов проектирования взаимодействия с пользователем интервью обычно проводятся в начале цикла разработки продукта при рассмотрении целей продукта. Из-за индивидуального характера интервью, отдельные проблемы и недоразумений могут быть решены напрямую и прояснены.

Личные интервью также позволяют улавливать вербальные и невербальные сигналы, такие как эмоции и язык тела, которые могут выявить энтузиазм по поводу продукта или дискомфорт, связанный с вопросами.

Размышляя о том, какую методологию исследования использовать, имейте в виду, что интервью также являются хорошим дополнением к онлайн-опросам: предварительное проведение интервью помогает вам уточнить вопросы для опроса, а проведение интервью после позволяет получить объяснения для ответов на опрос.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.

Однако есть несколько недостатков. Во-первых, поскольку для проведения собеседований требуется группа людей, затраты на персонал обычно трудно удерживать на низком уровне. Размер выборки также ограничен численностью персонала, проводящего собеседование.

Лучшие практики для пользовательских интервью
  1. Наймите опытного интервьюера: Опытный интервьюер задает вопросы нейтрально, внимательно слушает, заставляет пользователей чувствовать себя комфортно и знает, когда и как исследовать более подробную информацию.
  2. Создайте руководство для обсуждения: Напишите руководство для обсуждения (или протокол интервью), которому должны следовать все интервьюеры. Это руководство должно включать вопросы и уточняющие вопросы.
  3. Получите информированное согласие: Перед проведением интервью обязательно получите разрешение или согласие на запись сеанса. Также хорошо иметь под рукой одного или двух делопроизводителей.
Как проводить исследование пользовательского опыта с помощью пользовательских интервью

Проведение собеседования можно разбить на несколько основных этапов:

  1. Подготовьте руководство для обсуждения или список вопросов, которые нужно задать участникам.
  2. Выберите метод записи (например, письменные заметки, магнитофон, видео).
  3. Проведите хотя бы одно испытание интервью.
  4. Наберите подходящих участников для интервью.
  5. Провести интервью.
  6. Проанализируйте и сообщите результаты.

«Любопытство — это естественный результат заботы, и он вносит наибольший вклад в эффективное исследование пользователей… Забота и любопытство порождают личные вложения, а вложения мотивируют исследователя развивать глубокое понимание пользователей.”

— Деметриус Мадригал

4. Онлайн-опросы

Опрос — это инструмент исследования, который обычно включает набор вопросов, используемых для выяснения предпочтений, отношения и мнения ваших пользователей по данной теме.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Сегодня опросы обычно проводятся онлайн и имеют различную длину и формат. Данные, собранные в результате опросов, поступают автоматически, и выбранный инструмент опроса обычно обеспечивает определенный уровень анализа, данные которого затем могут быть использованы для дальнейшего изучения пользовательского опыта для информирования вашего продукта.

«Для так важно избегать наводящих вопросов , когда дело касается опросов. Это распространенная ошибка, которую совершают многие люди. Например, задав вопрос типа «Что вам не нравится в Uber?» предполагает, что пользователь изначально отрицательно отдает предпочтение услуге. Более нейтральной фразой было бы «Расскажите нам о своем опыте передвижения по городу». — это вызывает более естественную обратную связь и поведение пользователей, а не заставляет их двигаться по воронке продаж ».

— Лучший совет от UXBeginner

Почему мы проводим онлайн-опросы?

В отличие от традиционных опросов, онлайн-опросы позволяют компаниям быстро собирать данные от широкой (а иногда и удаленной) аудитории бесплатно или по низкой цене.Опросы также помогут вам узнать, кто ваши пользователи , чего хотят достичь ваши пользователи и какую информацию ищут ваши пользователи.

К сожалению, то, что говорят пользователи, и то, что они делают, — это две разные вещи и часто могут давать неточные результаты. Более того, плохо сформулированные вопросы могут отрицательно повлиять на реакцию пользователей. Длина также может быть проблемой — многие люди ненавидят проводить длинные опросы. Вот почему так важно создавать короткие опросы, чтобы пользователи с большей вероятностью заполняли их и участвовали в будущих исследованиях.

Лучшие практики для онлайн-опросов
  1. Будьте краткими: Делайте опросы краткими, особенно если участники будут получать небольшую компенсацию или совсем не получать ее. Сосредоточьтесь только на том, что действительно важно.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк.
  2. Будьте проще: Убедитесь, что вопросы можно легко понять: неоднозначные или сложные формулировки могут затруднить понимание вопросов, что может поставить под сомнение данные.
  3. Сохраняйте интерес: Включите сочетание вопросов с несколькими вариантами ответов и открытых вопросов (или вопросов, в которых пользователи завершают ответ).
Как проводить исследования пользовательского опыта с помощью онлайн-опросов

Проведение онлайн-опроса можно разбить на несколько основных этапов:

  1. Определите цели и задачи исследования.
  2. Создайте вопросы для опроса.

Примечание. Рассмотрите возможность сбора информации о том, насколько пользователи довольны вашим продуктом, что им нравится / не нравится, и есть ли у них предложения по улучшению.

  1. Выберите инструмент для онлайн-опросов (например,грамм. SurveyMonkey, Qualtrics).
  2. Набрать участников.
  3. Проведите опрос.
  4. Проанализируйте и сообщите результаты.

«Мы должны вооружиться данными, исследованиями… и четким пониманием наших пользователей, чтобы наши решения принимались не на основании страха, а на основе реальной, действенной информации. Хотя у наших клиентов может не быть четко сформулированных причин, по которым они хотят того, чего они хотят, мы обязаны иметь твердое обоснование для поддержки наших дизайнерских решений.”

— Дебра Левин Гельман

5. Персоны пользователей

Персона пользователя — это вымышленное изображение вашего идеального клиента. Персона, как правило, основывается на исследованиях пользователей и включает потребности, цели и наблюдаемые модели поведения вашей целевой аудитории. Вы можете узнать, как создать образ пользователя, в этом подробном руководстве.

Почему мы создаем образы пользователей?

Независимо от того, разрабатываете ли вы приложение для смартфона или веб-сайт, адаптируемый к мобильным устройствам, любое исследование пользовательского опыта потребует от вас понимания того, кто будет использовать продукт.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. Знание своей аудитории поможет повлиять на выбор функций и элементов дизайна, что сделает ваш продукт более полезным. Персона проясняет, кто входит в вашу целевую аудиторию, отвечая на следующие вопросы:

  1. Кто мой идеальный покупатель?
  2. Каковы текущие модели поведения моих пользователей?
  3. Каковы потребности и цели моих пользователей?

Понимание потребностей пользователей жизненно важно для разработки успешного продукта. Четко определенные образы позволят вам эффективно определять потребности пользователей и сообщать о них.Персонажи также помогут вам описать людей, которые используют ваш продукт, что важно для вашего общего ценностного предложения.

К сожалению, создание персонажей может стоить дорогостоящих — все зависит от того, насколько глубоко в исследованиях пользователей готова пойти ваша организация. Кроме того, за построением личности не стоит настоящая «научная логика», из-за чего некоторые люди не решаются принять их.

Лучшие практики для пользователей
  1. Создайте четко определенный образ пользователя: Хороший персонаж содержит четыре ключевых элемента информации: заголовок, демографический профиль, конечная цель (цели), сценарий.
  2. Будьте краткими: Как правило, избегайте добавления дополнительных деталей, которые не могут повлиять на дизайн. Если это не влияет на окончательный дизайн или помогает принять какие-либо решения, опустите его.
  3. Делайте персонажей конкретными и реалистичными: Избегайте преувеличенных карикатур и включайте достаточно деталей, чтобы помочь вам найти реальное изображение.
Как проводить исследование пользовательского опыта путем создания персонажей

Создание пользовательских образов можно разбить на следующие основные этапы:

  1. Обсудите и определите, кто ваши целевые пользователи, с заинтересованными сторонами (например,грамм.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. UX-команда, маркетинговая команда, менеджер по продукту).
  2. Опрос и / или интервью с реальными пользователями, чтобы получить их демографическую информацию, болевые точки и предпочтения.
  3. Сократите исследование и найдите темы, которые определят ваши группы.
  4. Распределите группы по персонажам.
  5. Проверьте свои личности.

«Будь кем-то другим. Чтобы создать хороший опыт, нужно большое сочувствие. Чтобы создать релевантный опыт, вам нужно забыть все, что вы знаете, и проектировать для других.Соответствуйте ожидаемому терпению, уровню интереса и глубине знаний ваших пользователей. Говорите на языке пользователя ».

— Нико Найман

Какой метод исследования пользовательского опыта следует использовать?

Теперь, когда вы знаете больше о различных методах исследования пользовательского опыта, какой из них вы выберете? Ну, все зависит от ваших общих исследовательских целей.

Вам также необходимо учитывать, на каком этапе вы находитесь в процессе проектирования. Если вы только начинаете, вам нужно сосредоточиться на , понимании ваших пользователей и основной проблеме .Что вы пытаетесь решить? Для кого вы пытаетесь это решить? На этой ранней стадии процесса проектирования вы обычно будете использовать как смесь качественных и количественных методов , таких как полевые исследования, дневниковые исследования, опросы и интеллектуальный анализ данных.

Как только вы определите направление своего дизайна, вы начнете думать о том, как создать свой продукт. Теперь ваше исследование UX будет сосредоточено на , оценивая ваши дизайны и убеждаясь в том, что они адекватно отвечают потребностям ваших пользователей .Итак, вы выберете методы исследования, которые помогут вам оптимизировать дизайн и повысить удобство использования, например сортировку карточек и тестирование удобства использования.

В конце концов, вы доработаете свой дизайн и разработаете рабочий продукт, но это не означает, что ваше исследование завершено! Это идеальное время, чтобы узнать, насколько хорошо продукт работает в реальном мире.Построить каркасник с нуля: Статьи на строительную тематику от компании ТеремОк. На этом этапе вы сосредоточитесь в основном на методах количественного исследования , таких как тестирование удобства использования, опросы и A / B-тестирование.

Чтобы помочь вам с выбором методов исследования, давайте рассмотрим некоторые важные различия между различными методами.

Исследования поведения и отношения

Как упоминалось ранее, существует большая разница между тем, «что люди делают» и «что люди говорят». Исследование отношения используется для понимания или измерения взглядов и убеждений, , тогда как поведенческие исследования используются для измерения моделей поведения. Например, юзабилити-тестирование — это метод исследования поведения пользователей, который фокусируется на действиях и производительности.В отличие от этого, методы исследования пользователей, такие как группы пользователей, интервью и создание образа, сосредоточены на том, как люди думают о продукте.

Количественные и качественные исследования

При проведении исследования UX и выборе подходящего метода важно понимать разницу между количественным и качественным исследованием.

Количественное исследование собирает данные, которые можно измерить. Он дает вам четкие цифры, с которыми можно работать, например, сколько пользователей приобрели товар через ваше приложение для электронной коммерции или какой процент посетителей добавил товар в свой список желаний.«Количественные методы», как их иногда называют в отрасли, помогают оценить удобство использования вашего продукта. Они также позволяют сравнивать разные конструкции и определять, работает ли одна версия значительно лучше другой.

Качественное исследование исследует причины или мотивы этих действий. Почему пользователь ушел с вашего сайта? Что заставляло их добавлять товар в список желаний вместо того, чтобы покупать его? Хотя количественные данные фиксированы, качественные данные более информативны и открыты.

Еще одно различие заключается в том, как качественные и количественные исследования собирают данные. Качественные по своей природе исследования основаны на непосредственном наблюдении. Например, вы собираете данные о поведении или отношении пользователей, наблюдая за ними непосредственно в действии. Количественные исследования собирают эти данные косвенно — например, через онлайн-опрос.

Качественные методы исследования (например, юзабилити-тестирование, группы пользователей, интервью) лучше подходят для ответов на вопросы о , почему или , как решить проблему, тогда как количественные методы (например.грамм. онлайн-опросы) отлично подходят для ответов на вопросы о сколько и сколько.

В идеале, вы будете использовать смесь как качественных, так и количественных методов на протяжении всего исследования потребителей, и упорно трудиться, чтобы гарантировать, что UX исследования вы поведение включено!

6. Что дальше? Анализ пользовательских исследований

После того, как вы проведете обширное исследование пользователей, вы перейдете к этапу анализа. Здесь вы превратите собранные необработанные данные в ценные сведения.Цель анализа UX-исследования — интерпретировать значение данных; Что он говорит вам о продукте, который вы разрабатываете, и о людях, для которых вы его разрабатываете? Как вы можете использовать собранные данные в процессе проектирования?

В видео ниже специалист по курсам CareerFoundry Уилл покажет вам, как проводить анализ пользовательского исследования за пять простых шагов:

Заключение

«Исследование пользовательского опыта — это работа, которая раскрывает и формулирует потребности отдельных лиц и / или групп с целью структурирования разработки продуктов и услуг.”

—Ник Ремис, Adaptive Path

В целом цель исследования пользовательского опыта проста: выявить закономерности и выявить неизвестные идеи и предпочтения людей, использующих ваш продукт. Он в основном обеспечивает контекст для нашего дизайна. Research также помогает нам бороться с тенденцией разрабатывать для себя (или наших заинтересованных сторон) — и возвращает пользователю внимание к дизайну.

Если вы хотите узнать больше об исследовании UX, ознакомьтесь со статьями:

Как создать каркас

Теперь, когда вы знаете, что нужно для создания полезного каркаса, давайте посмотрим, как создать его с помощью Lucidchart.У нас есть множество шаблонов каркасов, которые помогут вам начать процесс. Не стесняйтесь изменять их в соответствии с потребностями вашей диаграммы. Войдите в свою учетную запись (если у вас ее нет, зарегистрируйтесь, чтобы попробовать Lucidchart бесплатно в течение недели) и следуйте инструкциям ниже.

1. Выберите шаблон каркаса

В разделе «Документы» щелкните стрелку вниз на оранжевой кнопке «+ Документ» и прокрутите столбец категорий справа. Щелкните Каркас.

2.Выберите шаблон каркаса

У нас есть несколько вариантов, но для этого урока мы собираемся использовать каркас блога WordPress, чтобы создать блог о еде. Дважды щелкните шаблон блога WordPress.

3. Назовите блог wireframe

Щелкните заголовок каркаса в верхней центральной части экрана. Текст будет выделен, и вы можете ввести имя вашей диаграммы.

4. Начните создание каркаса

Наш шаблон предоставляет множество стандартных опций пользовательского интерфейса.Мы собираемся добавить некоторые компоненты и кое-что переместить. Начнем с заголовка. Нажмите на большое прямоугольное поле вверху, затем нажмите, удерживайте и перетащите синий прямоугольник в центре вверху, чтобы изменить размер.

Щелкните «Дом», «О нас» и «Свяжитесь с нами» и перетащите его в верхний левый угол страницы.

Давайте добавим еще одну кнопку навигации, но давайте сделаем ее раскрывающимся меню. В разделе «Ввод пользовательского интерфейса» перетащите поле со стрелкой вниз и перетащите его в правый верхний угол страницы.Переместите рамку, чтобы соответствующим образом отрегулировать выравнивание.

Дважды щелкните копию в поле и введите новое имя. Мы называем это рецептами.

5. Переместите поле поиска в правый столбец.

Нам нужно больше места для содержания, поэтому мы собираемся переместить поле поиска в правый столбец. Выберите все элементы в правом столбце, поместив стрелку в нижний угол списка и потянув вверх. Это выберет все, чтобы вы могли легко перемещать элементы вниз; щелкните и перетащите выделенные элементы вниз.

Давайте сделаем то же самое, чтобы переместить окно поиска. Выделите все элементы в поле поиска и перетащите его в верхнюю часть правого столбца. Измените размер полей, чтобы они поместились в столбце.

6. Добавьте видео в каркас

Мы хотим выделить видео на этой странице для демонстраций, которые блоггер публикует еженедельно. Выберите заголовок статьи, дату публикации, скопируйте и нажмите клавишу удаления на клавиатуре. Примечание. Мы оставляем категорию, теги и комментарии, потому что мы хотим использовать их в элементе видео.

Щелкните и удерживайте значок видео под виджетами пользовательского интерфейса и перетащите его на страницу, выровненную по левому краю, сразу под изображением заголовка.

Щелкните поле «Элемент» в разделе «Контейнеры пользовательского интерфейса» и перетащите его вправо от окна видео. Это текст о видео.

Щелкните и перетащите категорию, теги и комментарии, чтобы они выровнялись под окном видео. Это должно выглядеть так:

Добавьте копию в поле элемента, чтобы люди знали, что это текстовое поле. Используйте инструменты шрифта, типа и выравнивания в строке меню для настройки форматирования.

7. Настройте контент на странице

Нам нужно переместить тизер сообщения в блог, чтобы он соответствовал видео на странице. Выделите все элементы в оставшемся разделе статьи и выровняйте их по разделам «Категория», «Теги» и «Комментарии». Когда все элементы все еще выделены, используйте синий квадрат, чтобы изменить размер, чтобы он соответствовал странице.

8. Поделитесь своим каркасом

Заголовок, который вы создали в начале этого упражнения, появится в верхней части диаграммы.Как только вы сделаете каркас таким, каким вы его хотите, поделитесь им с другими по электронной почте, по ссылке, в социальных сетях (Facebook, Twitter, Google+ и LinkedIn) или разместите его на веб-сайте. Нажмите синюю кнопку «Поделиться» в правом верхнем углу экрана, и появится всплывающее окно. Выберите, как вы хотите поделиться схемой, и введите соответствующую информацию.

Когда вы добавляете соавторов, отправляя ссылку на каркас по электронной почте, вы можете работать с ним одновременно и использовать функцию чата (значок желтой цитаты в правом верхнем углу экрана) для обсуждения.

Учебное пособие: Создание вашего первого каркаса — Учебная статья

Это руководство разработано, чтобы помочь вам в создании вашего первого каркаса. Он будет охватывать базовый обзор продукта, а также некоторые из функций и элементов управления пользовательским интерфейсом .

Вот каркас, который вы создадите в этом уроке:

Если вы новичок в идее каркасов, ознакомьтесь с нашей статьей «Что такое каркасы?» чтобы получить представление о том, что такое каркасные модели и где они вписываются в процесс UX-дизайна.


Основные понятия и терминология

Вот некоторые из основных компонентов каркасов Balsamiq:

  • UI Control — стандартный «виджет» пользовательского интерфейса (например, кнопка, изображение, диалоговое окно). Строительные блоки любого каркаса.
  • Canvas — Выровненная сеткой область, в которой размещаются элементы управления пользовательского интерфейса.
  • Библиотека пользовательского интерфейса — ряд элементов управления пользовательского интерфейса, которые можно перетащить на холст.
  • Property Inspector — панель конфигурации, содержащая общие действия (например,грамм. выравнивание, наслоение) и свойства, специфичные для каждого элемента управления пользовательского интерфейса.


Добавление первых нескольких элементов управления

Чтобы создать каркас, показанный выше, давайте начнем с перетаскивания элемента управления Browser UI ​​на холст.

Содержание почти всех элементов управления в Balsamiq определяется простым текстом. Когда элемент управления впервые добавляется на холст, он отображается в режиме редактирования, часто с подсказками о том, как его использовать.Для элемента управления «Браузер» можно указать строку заголовка и текст URL-адреса или просто использовать значения по умолчанию.

Совет: Чтобы отредактировать элемент управления в любое время, дважды щелкните его или нажмите Enter, когда он выбран.

Затем измените размер элемента управления до желаемого размера, используя элементы управления курсором изменения размера по краям и углам элемента управления.

Продолжите, добавив на холст следующие элементы управления: Заголовок , Текст и Изображение , как показано ниже. Обратите внимание, что направляющие выравнивания появляются внутри краев элемента управления «Окно браузера», когда вы перемещаете их по направлению к краям, и что элементы управления «привязываются» к этим направляющим.

Совет: Controls также можно добавить с помощью поля Quick Add , набрав несколько первых букв имени элемента управления и нажав Enter.

Чтобы изменить размер текста на этикетке с названием продукта, выберите элемент управления Title и измените размер шрифта с помощью Property Inspector .

Для текста-заполнителя описания продукта в элементе управления Text введите свой собственный текст-заполнитель или начните вводить «lorem», и текст Lorem Ipsum будет автоматически сгенерирован.

После изменения размера элемента управления Image ваш каркас должен выглядеть примерно так:

Совет: Если у вас возникли проблемы с выбором элемента управления, который находится перед другим элементом управления, попробуйте «заблокировать» фоновый элемент управления с помощью значка замка на панели инструментов, чтобы предотвратить его выбор.


Создание и выравнивание элементов управления пейджером изображений

Следующим шагом является добавление маленьких точек под изображением, которые указывают на вращающийся контент или элемент управления изображением.

В этой части руководства вы узнаете о добавлении значков и Группирование и Выравнивание элементов управления .

Начните с добавления элемента управления Icon на холст.

Затем щелкните значок «Открыть библиотеку значков …» рядом с полем «Поиск значков».

В этом окне отображается список всех значков, включенных в Balsamiq. Вы можете фильтровать их по категории или искать по имени.После того, как вы выбрали значок, вы можете выбрать один из шести размеров. Для этого урока выберите значок «Круг», установите размер «XS» и нажмите «Выбрать».

Совет: Поле «Поиск значков» в инспекторе свойств Значок ведет себя как поле «Быстрое добавление» и отображает значки, соответствующие введенному вами тексту (например, попробуйте ввести «стрелку»). Узнайте больше о добавлении значков через библиотеку пользовательского интерфейса и быстром добавлении.

Добавьте еще три значка справа от значка круга (на этот раз используйте обведенный круг).Вы также можете скопировать и вставить после добавления второго значка. С помощью мыши расположите значки рядом друг с другом. Вы можете видеть, что направляющие появляются как по горизонтали, так и по вертикали, помогая вам разместить их должным образом.

Совет: Используйте сочетание клавиш «Дублировать» (CTRL + D в Windows; CMD + D в Mac) для быстрого копирования элементов на холсте. (Дополнительные сочетания клавиш.)

При уменьшении масштаба ваш каркас теперь должен выглядеть примерно так:

Следующим шагом является выравнивание по центру четырех значков под элементом управления изображением.Процедура для этого состоит в том, чтобы сначала сгруппировать значки, а затем выровнять группу значков с элементом управления изображением.

Чтобы сгруппировать набор элементов управления, выберите их, нарисовав границу вокруг них с помощью курсора или удерживая нажатой клавишу SHIFT и выбирая каждый элемент с помощью мыши. Затем щелкните команду Group на панели инструментов или нажмите CTRL + G (в Windows; CMD + G в Mac).

Совет: Другой способ выбрать только элементы управления, которые находятся на переднем плане (помимо «блокировки» фоновых элементов управления), — это удерживать нажатой клавишу ALT / OPTION при перетаскивании мыши.Это предотвратит выбор фоновых элементов управления.

Сгруппированные элементы управления можно идентифицировать по светло-фиолетовому цвету, и они будут оставаться сгруппированными до тех пор, пока не будут разгруппированы (сочетание клавиш: CTRL / CMD + SHIFT + G). Чтобы выровнять сгруппированные значки с элементом управления изображением, выберите их оба и используйте значок Align Center в инспекторе свойств.

Вы можете переместить элементы управления пейджером ближе к элементу управления изображением с помощью клавиш со стрелками на клавиатуре или с помощью мыши и направляющих для выравнивания.

Совет: Удерживая нажатой клавишу SHIFT при перемещении элементов управления с помощью клавиш со стрелками, они будут перемещаться на 10 пикселей за раз (вместо обычного 1 пикселя).

Каркас на данный момент с добавленными элементами управления пейджером:


Завершение каркаса

Остальная часть каркаса состоит из набора вкладок, дополнительного текста и диаграммы.

Добавьте элемент управления Tabs Bar и поместите его в нижнюю половину каркаса.

Запятые используются для создания вкладок в этом элементе управления, поэтому вы можете создать столько вкладок, сколько захотите, просто введя дополнительный текст, разделенный запятой.Например, при вводе текста «Обзор, Характеристики, Дизайн, Технические характеристики» будут созданы вкладки, показанные ниже.

Чтобы отобразить вкладку «Обзор» выбранной или выделенной, используйте свойство Selection , как показано ниже.

После изменения размера элемента управления Tabs Bar в соответствии с шириной страницы добавьте элементы управления Label и Text , чтобы создать что-то вроде этого:

Вы можете отформатировать текст как полужирный , курсив или сделать гиперссылку во многих элементах управления, заключив текст в специальные символы.Используйте * Text * для полужирного шрифта, _text_ для курсива или [Text] для гиперссылок.

Наконец, перетащите элемент управления Chart: Column в пустую область внутри панели вкладок в качестве последнего штриха, чтобы завершить каркас.


Экспорт и следующие шаги

Теперь, когда каркас готов, вы можете легко экспортировать его как изображение через меню Проект> Экспорт> Каркас в PNG … (ярлык: CTRL / CMD + R). Другие параметры экспорта описаны в статье справки «Экспорт каркасов».

Поздравляем! Вы создали свой первый каркас с Balsamiq! Для получения дополнительной информации по любой из затронутых здесь тем см. Полную документацию Balsamiq.

Теперь вы можете представить его заинтересованным сторонам или клиентам или пригласить других для ознакомления или даже совместной работы над ним.


Узнайте больше о каркасном моделировании!

Теперь, когда вы сделали первый шаг в своем пути к созданию каркасов, вы можете посетить нашу Balsamiq Wireframing Academy , где можно найти курсы, статьи и многое другое.

Вот несколько ссылок, которые мы предлагаем новичкам в каркасном моделировании.

Как начать каркасный проект

Четыре метода, позволяющие начать каркасный проект с нуля и убедиться, что вы уделяете достаточно времени фазе создания идей, на которой начинается успех вашего продукта.

Пять шагов к созданию отличных каркасов

Хорошие каркасы решают реальные проблемы и приводят к созданию надежных продуктов. От написания сценария до сбора исходных данных — вот проверенный путь к отличному веб-сайту или приложению.




Примеры каркаса и как сделать каркас

Что такое каркас?

Каркас объясняет, как строится веб-страница, точно так же, как вы использовали бы план для дома.Это набросок структуры страницы, обычно без каких-либо цветов, изображений или других вариантов визуального дизайна. Вы должны создать каркас, чтобы наметить вашу контент-стратегию, чтобы обеспечить возможность совместной работы и визуально оценить, будут ли ваши идеи работать.

Примеры и шаблоны каркаса

В приведенных ниже шагах вы узнаете, как создать каркас в Gliffy Online. Gliffy — это бесплатный инструмент для построения диаграмм, и вы можете протестировать наши премиум-функции в течение двух недель после регистрации.Вы можете научиться создавать каркас с нуля или использовать один из наших примеров каркаса в качестве шаблона.

Пример каркаса страницы регистрации

Этот шаблон включает модальное окно, показывающее типичные шаги регистрации на веб-сайте или мероприятии. Вы также можете редактировать фигуры позади него, чтобы показать, на какой странице будет отображаться этот опыт.

Запустите этот пример страницы регистрации в качестве шаблона >>

Пример каркаса страницы продукта

Этот каркас имитирует то, что вы видите на типичном сайте электронной коммерции или розничной торговли.Вы можете использовать его, чтобы визуализировать, как будет выглядеть продукт для пользователя, просматривающего ваш сайт.

Запустить этот пример страницы продукта в качестве шаблона >>

Домашняя страница Каркасный пример

Вот шаблон и пример типичной домашней страницы. При необходимости измените порядок содержимого и используйте этот шаблон, чтобы учесть иерархию информации на вашей домашней странице — какая информация наиболее важна и какая информация может занять меньше места на странице.

Запустите этот пример домашней страницы в качестве шаблона >>

Как создать каркасный

Шаг 1. Начните с каркасного шаблона в Gliffy

Выберите « New » в меню «Файл», затем выберите « Wireframe » от типов диаграмм, с которых вы можете начать.Кроме того, вы можете нажать « More Shapes » в нижней части библиотеки форм в левом нижнем углу, а затем установить флажок « Website and UI ». С их помощью у вас будут формы и шаблоны, необходимые для создания каркаса.

Если вы создаете каркас для мобильной страницы, вы также захотите добавить фигуры для iPhone и / или Android, которые также можно найти, нажав «Дополнительные фигуры».

Шаг 2. Поместите фигуру устройства на ее собственный слой

Следующим шагом будет перетаскивание соответствующей формы контейнера на холст, будь то форма окна браузера рабочего стола или форма мобильного устройства.В пределах этой формы вы затем можете перетаскивать компоненты своей страницы — меню, изображения, видео, интерактивные элементы, копировать (с помощью текстового инструмента) или что-нибудь еще. Размещение этой основы для вашего каркаса на отдельном слое позволяет легко строить свои идеи поверх нее.

Шаг 3. Добавьте фигуры для представления элементов вашего веб-сайта

Просто перетащите фигуры на слой, чтобы представить различные части дизайна вашей страницы. Вы можете изменить толщину линий, цвета и размеры текста, но думайте о своем каркасе как об общем макете — не ваш момент, чтобы начинать рассматривать цветовую палитру.Используйте создание каркаса как возможность учесть такие факторы, как иерархия информации и структура сайта.

Хорошая идея — добавить эти формы на отдельный слой от вашей основы, чтобы вы могли перемещать их, оставляя все остальное на месте.

Шаг 4: Добавьте изображения или логотипы для завершения вашего каркаса

Мы создаем сотни стандартных форм в Gliffy, но вы также можете добавить свои собственные, чтобы завершить каркас. Просто перетащите файлы со своего компьютера на холст или прочтите наше руководство о том, как создать диаграмму с пользовательскими логотипами, изображениями и формами в Gliffy.

Сделайте каркас онлайн с помощью Gliffy

Это так просто. Каркасы помогут вам разрабатывать лучшие программы или приложения, а Gliffy поможет вам быстро поделиться этими идеями.

Создайте свой каркас

Как создать каркас: пошаговое руководство

Пользовательский опыт веб-сайта часто определяет его успех. Для разработчиков создание нового веб-сайта для клиентов означает стремление к результатам, а не только к красивой картинке.Каркас фокусируется на этом UX-факторе. Это первый этап веб-дизайна, который фокусируется на функциональности, а не на графике. Это важный процесс, который вы можете легко выполнить с помощью такого инструмента, как UXPin.

Разработка подхода, описанного в этом руководстве, поможет вам получить максимальную отдачу от вашего каркаса.

Почему стоит сосредоточиться на UX?

Часто бывает разница между тем, что, по словам пользователей веб-сайта, они ищут, и тем, какой вид макета действительно приводит к конверсиям.Пользовательский опыт оттачивает такое поведение и оптимизирует веб-сайт, чтобы он им понравился. Например, пользователь модного веб-сайта может сказать, что ему нравится определенная цветовая схема, но наиболее важным для конверсии является четкий и несложный путь через варианты продукта и оформление заказа.

Некоторые аналитики проводят различие между пользовательским интерфейсом — основными принципами того, где и как пользователи взаимодействуют с сайтом — и пользовательским интерфейсом, который включает пользовательский интерфейс, а также продукты и услуги, предлагаемые сайтом.

Нельзя сказать, что дизайн не важен. Дизайн и стиль важны. Но поток — это первый шаг, на который разработчики должны обратить внимание, прежде чем выбирать эти эстетические элементы. Этот поток — интерактивные элементы, размещение призывов к действию, перемещение текста и графики в слайд-шоу или аналогичные элементы — это то, что делает посещение сайта приятным. Даже при первоклассном дизайне плохой пользовательский интерфейс приводит к разочарованию, брошенным корзинам и нежеланию возвращаться на сайт во второй раз, даже если этот сайт предлагает предпочтительный продукт.

Зачем нужно создавать каркас?

У прототипа проекта будет множество различных версий. Проще и часто дешевле начать с каркаса. Это набросок того, как будет выглядеть сайт, без цвета, шрифтов, графики или текста. Эта урезанная версия позволяет вам сосредоточиться на пользовательском опыте веб-сайта. Легче исправить элемент UX на этапе каркаса, чем на более поздних этапах процесса проектирования. Также может быть легче обнаружить проблемную функцию UX, прежде чем она будет затемнена привлекательной графикой.

Тем, кто занимается программированием или разработкой веб-сайтов на ранних этапах, полезно думать о каркасе как о визуальной карте сайта. Карта сайта — это простой список, который представляет иерархию страниц на веб-сайте. Вместо линейного представления того, как элементы связаны друг с другом, каркас — это визуальная карта, очень похожая на план.

При этом каркас не обязательно должен быть простым эскизом. Каркас с низкой точностью имеет только базовый макет, но каркас с высокой точностью может вводить более точные элементы дизайна.Это дает вам и вашей команде гибкость, позволяющую понять точку зрения конечных пользователей со все более сложными деталями.

На всех этапах важно представить себе движение пользователя по веб-сайту. UX — это то, как клиент узнает, что веб-сайт выполняет свою работу — привлекает и вовлекает пользователей для выполнения задачи. Вы и ваша команда должны максимально упростить для них преобразование, однако преобразование определяется клиентом.

Вот шесть шагов, которые необходимо выполнить, чтобы максимально эффективно использовать процесс создания каркаса.

Шаг 1. Ознакомьтесь с инструментом Wireframe Tool

Каркас можно сделать с помощью ручки и бумаги. Но у этого метода есть очевидные ограничения. Вы вряд ли сможете поделиться своим каркасом со своей командой, и его будет менее впечатляюще показать клиенту. По мере того, как каркас претерпевает различные изменения, вы захотите внести простые обновления — это может стать беспорядочным, если вы используете старомодный метод. Нельзя сказать, что тактильные элементы ручки и бумаги выходят за пределы окна, но для максимальной эффективности попробуйте использовать инструмент, который позволяет преобразовать этот рисунок в работоспособный каркас.

UXPin дает вам эту возможность. Платформа имеет все функции, которые вам нужны, когда вы работаете с командой над созданием высокофункционального веб-сайта с высокой конверсией, от каркаса до окончательного прототипа. UXPin — это инструмент дизайна, который фокусируется не только на эстетической чувствительности, но и на функциональности.

UXPin позволяет создавать каркасные модели в условиях ограниченного времени. Это простой подвиг — поделиться этим каркасом с другими и соответствующим образом изменить его. Как только ваш каркас настроен, вы можете сразу перейти к этапу проектирования, не выходя из UXPin.Нет необходимости переходить на отдельный инструмент для дизайна. Платформа предоставляет вам доступ ко всем графическим элементам, а также к полным интерактивным прототипам, которые вы можете использовать для A / B-тестирования до того, как сайт будет запущен.

Итак, шаг 1 создания каркаса — погрузиться в UXPin — уделите несколько минут, чтобы оценить возможности инструментов каркаса платформы.

Шаг 2. Создайте образ пользователя

Очень важно понимать, кто посещает сайт. Зная, кого должен привлечь веб-сайт и как ваш клиент хочет, чтобы они вели себя, когда они начинают просматривать, вы можете разработать каркас, ориентированный на UX.В конце концов, не все пользователи веб-сайтов будут вести себя одинаково — это похоже на настройку обычного макета магазина, который направляет целевую аудиторию в определенном направлении вокруг магазина.

Начните с определения личности пользователя веб-сайта. Этот инструмент часто используется в маркетинге. Чтобы разработать стратегии продаж, компании детально оценивают, кому они пытаются продать. Помимо демографических данных пользователя веб-сайта, вы должны понимать типичное поведение пользователя.Потенциальный клиент SaaS корпоративного уровня может проводить больше времени на сайте, чтобы узнать о характеристиках продукта, в то время как потребитель модной одежды может быстро просмотреть фотографии и просмотреть обзоры, прежде чем принять решение о покупке.

Превратите эти тенденции в поток веб-сайтов. Например, для продуктов корпоративного уровня компания может предложить пользователю веб-сайта демонстрацию продукта или подписаться на бесплатную пробную версию. Веб-сайт должен побуждать пользователя читать сообщения в блогах и рекламные материалы.На сайте электронной коммерции покупатели должны быстро и легко заполнить корзину и оформить заказ.

Персонажи пользователей содержат важную информацию — от этапа воронки продаж до среднего времени, проведенного на определенном сайте.

Шаг 3. Решите, куда вы хотите, чтобы пользователи переходили

Это суть процесса каркаса. Вы можете определить поток трафика, от того места, где он изначально попадает на сайт, до конверсии. Например, пользователь может перейти на домашнюю страницу, а затем перейти к демонстрации продукта или ресурсам, прежде чем ответить на призыв к действию.Чтобы определить этот поток, ответьте на несколько ключевых вопросов о характере взаимодействия с пользователем этого веб-сайта.

Поставьте себя на место пользователя. Определите, что вы хотели бы узнать. В то же время определите, где вы хотите, чтобы этот пользователь оказался в конечном итоге. Ваш поток по сайту должен отвечать на их вопросы и тем самым побуждать их к определенному действию. Обсудите важные детали, такие как характер основного сообщения, которое увидят ваши пользователи, когда они впервые зайдут на веб-сайт.

Шаг 4. Нарисуйте свой каркас

На этом этапе вы можете начать переносить свой поток на цифровую страницу. Включите пробелы для заголовков, текста, видео и интерактивных элементов. На этом этапе вы даже можете предоставить важную информацию о том, какую информацию включать. Например, в поле с видео вы можете указать, что это информационный ролик о компании. На этом этапе вы все еще хотите оставить его простым. Но, тем не менее, он должен быть достаточно полным, чтобы предлагать визуальное представление о конструкции веб-сайта.

Сосредоточьтесь на нескольких ключевых элементах: навигации, меню, тексте нижнего колонтитула, элементах с переходом по щелчку и где вы хотите, чтобы клиент закончил. Нет необходимости обсуждать цветовые схемы, шрифты или другие факторы дизайна — думайте только о мышлении вашего пользователя и о том, что ведет его от одного этапа к другому.

Шаг 5. Попробуйте каркас с другими

С помощью такого инструмента, как UXPin, вы можете протестировать функциональность макета веб-сайта — даже на этапе каркаса.Попробуйте каркас в нескольких различных настройках. Вы можете встретиться со своей командой и поделиться отзывами о том, как выглядит каркас. Важно отметить, что многие группы разработчиков также тестируют каркас с фокус-группой, которая представляет потенциальных конечных пользователей. Не зная ни предыстории веб-сайта, ни целей клиента, эта фокус-группа может предложить честное мнение об эффективности потока через сайт. Это позволяет получать отзывы о функциональности, а не об элементах дизайна, которые появятся позже в процессе.

Шаг 6. Создание прототипа

Используя UXPin, вы можете преобразовать ваш каркас в прототип. На этом этапе включают все элементы дизайна. Ваш продукт должен быть максимально приближен к конечному продукту. Вы и ваша команда, а также клиент и, возможно, фокус-группы будут использовать сайт и предлагать отзывы по всему UX-опыту. Таким образом, изменения на сайте могут повлиять на все уровни веб-сайта, от функциональности до внешнего вида.

Начало работы с каркасами — блог Marvel

Это руководство расскажет, что вам нужно знать о каркасов , почему и как их следует использовать в своем рабочем процессе.

Что означает каркас?

Wireframe (n.)
«Базовое визуальное руководство, используемое для предложения макета основных элементов в веб-интерфейсе».
(Источник: Викисловарь)

Вайрфреймы неоценимы для удержания всех на одной странице.Разработчики используют каркасы, чтобы получить четкое представление об элементах, которые им нужно будет кодировать, архитекторы представляют планы перед строительством дома, бизнес-аналитики используют каркасы для визуальной поддержки бизнес-правил и требований взаимодействия, заинтересованные стороны проверяют каркасы, чтобы убедиться, что требования и цели выполнены через дизайн.

Большинство успешных дизайнеров тем или иным образом создают каркас своего проекта, делая его набросок на листе бумаги или выкладывая подробные структуры.

Почему я должен использовать каркасы?

Короче все пользуются. Да, и в этом посте я объясню, почему и вам следует поступить так же. Некоторые люди думают, что они отнимают много времени, зачем создавать больше работы? Но на самом деле все наоборот. Они действительно экономят время.

Это план вашего сайта. Основная цель — показать клиенту, как веб-сайт будет структурирован перед проектированием. Помните, что клиенты обычно заняты собственным бизнесом.Им нужно что-то чистое и удобочитаемое, чтобы быстро понять, что они пропустили.

Что произойдет, если я не буду использовать каркасы?

Предположим, вы начали не с каркасов. Вместо этого вы перешли в Photoshop и создали красивую, хорошо продуманную домашнюю страницу. Клиенту в целом понравилось, но ему не понравилось, как раздел «о себе» находится слева, он хочет, чтобы оно было справа. Кроме того, ему не понравилось, как выглядит панель навигации, над которой вы работали все выходные.Вам придется вносить исправления, перемещать каждый слой один за другим, что требует много работы и времени. Проблема в том, что вы начали не с той ноги.

Создав простую структуру веб-сайта, вы можете быстро изменить размещение любого элемента в соответствии с потребностями клиента. Вы можете уточнить, что именно должно быть на разных страницах вашего веб-сайта, даже если это небольшой набросок на бумаге для заметок.

Каркасы против прототипов против макетов

Прежде чем вдаваться в подробности, давайте разберемся.Каркасы, макеты и прототипы часто используются как взаимозаменяемые, но это не одно и то же.

«Каркасы, макеты и прототипы часто используются как взаимозаменяемые, но это не одно и то же».

Каркас — это представление веб-страницы с низкой точностью, которое показывает основные элементы страницы. Они не интерактивны и не показывают много деталей, но создают простой дизайн, который направляет проект. Как только он начинает становиться интерактивным, он становится прототипом.

Каркасы и прототип
Прототип — это более подробное интерактивное представление конечного продукта. Прототипирование означает создание модели веб-сайта до того, как вы создадите настоящий веб-сайт. Прототипирование позволяет протестировать конечный продукт, прежде чем тратить время или деньги на код.

Каркасные модели и мокапы
Макет — это статическое представление дизайна, в котором фирменный стиль применяется с помощью цвета, типографики и визуального стиля. Мокапы легче понять, чем абстрактные каркасы, и при этом их создавать быстрее, чем прототипы.

Вот хорошая таблица, в которой показаны различия между каркасами, прототипами и макетами. (Источник: www.quickfocus.com)

Что включить в каркас

Подумайте об общих элементах при планировании каждой веб-страницы: заголовок, нижний колонтитул, боковая панель и области содержимого. Затем подумайте о дополнительных элементах: панелях навигации, виджетах, кнопках. Когда вы получите представление об элементах, вы можете приступить к созданию каркаса.

Все элементы каркаса обычно отображаются и организованы с учетом следующего:

Контент
Что именно будет отображаться на этой странице?

Структура
Как элементы этой страницы будут объединены?

Иерархия
Как эти элементы будут отображаться в расположении, маркировке и размере?

Функциональность
Как эти элементы будут работать вместе?

Поведение
Как эти элементы взаимодействуют с пользователем?

На приведенном выше графике показаны многоуровневые элементы веб-страницы.
(источник: Джесси Джеймс Гаррет, Элементы пользовательского опыта)

Что нельзя включать в каркас

Графические элементы
Вайрфреймы не должны включать элементы дизайна, так как это будет отвлекать от их назначения. Вот почему они должны создаваться без использования цвета, графиков или типографики.

Lorem ipsum text
Фиктивный текст не следует использовать в каркасе. Вместо этого используйте настоящий текст для ясности.

Фактический дизайн
Он не должен определять окончательный вид страницы.Он должен показывать, как сайт будет работать, а не как он будет выглядеть.

Типы каркасов

Итак, какие типы каркасов вам следует создавать? Вам нужен нарисованный от руки набросок на листе бумаги? Или более формальный и понятный план? Все зависит от цели вашего каркаса.

В основном бывает двух типов:

схематично

Некоторые люди думают, что схематичный тип каркаса более привлекателен для клиента, он показывает им, что это непрерывный процесс, что они могут критиковать и свободно манипулировать элементами и размещениями.

Цифровой

Цифровой шрифт придает более строгий и изысканный вид. Этот идет еще дальше, используя некоторые базовые элементы дизайна через каркас. Это близко к уровню макетов, где он показывает клиенту представление о том, как будет выглядеть веб-сайт, особенно для клиентов, которым может быть трудно представить готовый продукт с схематичным каркасом.

Каркасные инструменты

Существуют десятки техник создания каркаса, начиная от простых эскизов и заканчивая почти готовым каркасом с высокой точностью.

Инструменты, которые вы решите использовать, будут зависеть от личных предпочтений и требований проекта. Некоторые ищут простые быстрые методы, другие предпочитают макеты с высокой точностью, даже если это отнимает немного больше времени от объема проекта.

«Не существует« лучшего »инструмента для создания каркасов. Это все, что вам удобно, и все, что вам подходит».

У каждого инструмента есть свои плюсы и минусы, не существует «лучшего» инструмента для создания каркасов. Это то, что вам удобно и работает для вас.

Illustrator и inDesign

Illustrator создан для рисования, а InDesign — это программа для разметки страниц и документации. Так что технически эти два вместе могут стать отличным инструментом для создания каркасов.

Почему и то, и другое? Во-первых, Illustrator не поддерживает несколько страниц и мастер-страниц, а InDesign поддерживает. Кроме того, InDesign не предлагает рисунков и библиотек значков, в отличие от иллюстратора.

Таким образом, используя Illustrator для большинства экранных иллюстраций, вы можете использовать InDesign, чтобы собрать все вместе и добавить заметки о поведении.

Каркасы и эскиз

Если вы используете Sketch для создания макетов, то создание каркасов в Sketch сэкономит много времени. Вы можете начать снимать свои каркасы и использовать символы повсюду. После утверждения каркасов вы можете разработать руководство по стилю, а затем отредактировать их, чтобы они стали макетами дизайна.

Использование символов Sketch в процессе сделает вашу работу быстрее и эффективнее, так как вы можете редактировать символы, которые вы ранее создали в каркасах, которые мгновенно преобразуют каркасы в макеты.Вы даже можете сделать свои каркасы (и макеты) интерактивными с помощью плагина Marvel App.

Приложение для эскизов

HTML / CSS

Если HTML и CSS есть в вашем списке навыков, вы можете настроить код и связать свои изображения. Это недорогой инструмент для описания вашего веб-сайта, который даже предлагает широкий выбор фреймворков.

Создание HTML-структуры может увеличить время вашего процесса с момента начала создания каркаса до момента, когда вы получите одобрение клиента. Тем не менее, это может уменьшить дополнительную коммуникацию и работу после утверждения ваших каркасов, поскольку проект уже готов.

Заключение

Независимо от того, какую технику вы выберете, вы поймете, что создание каркасов является важной частью вашего рабочего процесса проектирования. Если вы с самого начала даете своему клиенту визуальную структуру, любое обсуждение или недоразумение, которые могут возникнуть в ходе вашего проекта, можно решить, вернувшись к каркасу. Вы представите своему клиенту профессиональный имидж.

«Независимо от того, какую технику вы выберете, вы поймете, что создание каркасов является важной частью вашего рабочего процесса проектирования.»

Кроме того, начав с каркасов, вы будете намного увереннее, когда на самом деле откроете файл Photoshop и начнете проектировать.

Эта статья изначально была опубликована на сайте Николь. Страница

Дополнительная литература:

Как добиться успеха в каркасном дизайне — Smashing Magazine

Об авторе

Антон Супруненко — Т-образный продукт-дизайнер и арт-директор из Украины, с более чем 15-летним опытом работы в кросс-функциональных… Больше о Антон ↬

В этой статье мы более подробно рассмотрим одно из самых простых, но часто недооцененных действий в веб-разработке: проектирование каркасов.Вы узнаете, что такое каркасы, зачем нам их проектировать, как получить максимальную отдачу от дизайна и как вывести его на новый уровень.

По большей части мы склонны недооценивать то, что нам знакомо. Также очень вероятно, что мы недооценим те вещи, которые, хотя и являются новыми, кажутся очень простыми в обработке. И это в некоторой степени правильно. Но когда мы сталкиваемся со сложными случаями и принимаются все меры, хорошее и твердое понимание основ может помочь нам найти правильные решения.

В этой статье мы более подробно рассмотрим одно из самых простых, поэтому довольно часто недооцененных действий в веб-разработке, а именно создание каркасов. Мы узнаем, что такое вайрфреймы, зачем нам их проектировать, как получить максимальную отдачу от дизайна вайрфреймов и как вывести его на новый уровень.

Согласно отчету CB Insights «20 основных причин неудач стартапов», 17% стартапов заявили, что причиной их неудач является отсутствие удобства для пользователя. Разработка удобного интерфейса — нетривиальная задача, особенно для больших и сложных продуктов, в которых нужно организовать множество сущностей, зависимостей и элементов.Чтобы разрабатывать такие сложные продукты, вам следует придерживаться подхода «сверху вниз», и создание макетов — лучший метод, который может вам в этом помочь.

Во-первых, давайте определим термины

Каркас — также известный как схема страницы или план экрана, и это визуальное руководство, которое представляет каркас веб-сайта или приложения.

Дополнительное определение, которое мы рассмотрим, — это каркасный каркас — процесс разработки каркаса, который обычно используется для размещения контента и функций на странице, который учитывает потребности пользователя и пути пользователя.Каркасы используются на ранних этапах процесса разработки, чтобы установить базовую структуру страницы перед добавлением визуального дизайна и контента.

На первый взгляд каркасное построение кажется простым. И в этом заключается главная проблема: мы склонны не уделять достаточно внимания простым вещам. Один из способов помочь нам получить максимальную пользу от каркасного моделирования — это определить цели продукта или услуги.

Основная цель каркасного моделирования, которую мы могли бы получить, — показать команде и заинтересованным сторонам, какие сущности, страницы и компоненты будет иметь приложение и как эти элементы цифрового продукта будут взаимодействовать друг с другом.

Из определения цели мы можем увидеть, насколько велико влияние каркаса как на процесс разработки, так и на конечный продукт.

Когда мы помним о целях процесса создания каркасов, нам все равно нужно обращать внимание на то, каких распространенных ошибок следует избегать при разработке каркасов.

Ошибки при создании каркасов, которых мы хотим избежать

  • Создание каркасов для проверки «боксов»;
  • Пропуск стадии каркасов вообще;
  • Подготовка макетов по визуальному дизайну;
  • Не понимаю, зачем использовать каркасы.

Вайрфреймы должны предшествовать стадии визуального дизайна, а не наоборот. Это похоже на выбор технологического стека для вашего приложения после написания кода.

Каркасный дизайн закладывает основу качества дизайна, и чем лучше мы понимаем цель этого этапа, тем больше преимуществ мы можем получить. Итак, давайте погрузимся глубже и выясним, почему нам нужно разрабатывать каркасные модели и какие преимущества дает эта техника.

Компании, которым не хватает знаний о дизайне продукта, могут приветствовать практику пропуска каркасного дизайна, поскольку это позволяет им сократить затраты на проект, но это решение может привести к потенциальной неудаче в долгосрочной перспективе.И вы, как дизайнер, должны объяснить, почему мы это делаем, как это поможет в конечном продукте и как это может даже сэкономить будущие расходы.

Далее давайте проверим некоторые моменты, которые помогут вам лучше понять, зачем нам нужны каркасы, и посмотрим, как они помогают получить отзывы от ваших разработчиков, клиентов и будущих пользователей вашего продукта.

Почему вы должны разрабатывать каркасы

Помогите вашей команде оценить и уточнить объем работ

Каркасы позволяют дизайнерам быстро создать визуальное представление будущего продукта и продемонстрировать его команде для необходимых изменений.Каркасы также помогают показать вашей команде, какие экраны будет у приложения, какие элементы и элементы управления будут на каждом экране и как все элементы будут взаимодействовать друг с другом. Кроме того, просмотр каркасов намного быстрее, чем чтение спецификаций. Кроме того, это помогает нам избежать расхождений между первоначальными и окончательными оценками.

Вовлеките всех членов команды в этап проектирования продукта

Мы все были в состоянии создать первоклассный дизайн, но столкнулись с ограничениями разработки.Использование каркасов позволяет нам привлекать разработчиков к обсуждению дизайна на ранних этапах, позволяя им предоставлять отзывы и предлагать изменения, прежде чем вы начнете работать над визуальным дизайном. Таким образом вы сможете ускорить процесс проектирования и не тратить зря время и деньги.

Этапы жизненного цикла проектирования и разработки программного обеспечения, на которых каркасы могут использоваться в той или иной форме. (Большой превью)
Проведите демонстрацию для клиентов

Получение быстрой обратной связи от ваших клиентов и заинтересованных сторон является важным компонентом процесса проектирования.Кроме того, все мы сталкивались с многочисленными запросами на изменение от наших заинтересованных сторон, и это нормально. С помощью каркасов мы могли бы сделать этот процесс более эффективным. Внесение изменений в прототипы требует больше времени и усилий, чем внесение изменений в каркасные модели, это позволит вам быть более гибкими и не тратить лишнее время на переделки.

Провести пользовательское тестирование

По словам Эрика Райса, автора книги «Бережливый запуск», чем раньше вы проведете пользовательское тестирование, тем лучше — никто не захочет развернуть приложение и обнаружить, что пользователи не понимают, как его использовать. верно.Каркасные модели могут помочь дизайнерам получить ценную обратную связь от потенциальных пользователей и не тратить время на разработку сложных интерактивных прототипов, когда они не нужны.

Тот факт, что дизайнеры UI / UX используют каркасы, не обязательно означает, что они делают это правильно. Для этого вы должны помнить о лучших практиках и следовать им.

Лучшие практики каркасного моделирования

Чтобы добиться наилучших результатов и послужить прочной основой для дальнейшего пользовательского интерфейса, вам необходимо следовать нескольким простым правилам:

1.Минимизируйте использование цвета в каркасах

Если вы используете богатые цветовые палитры в каркасах, напомните себе о цели создания каркасов (чтобы показать, какие элементы будет иметь продукт и как они должны взаимодействовать друг с другом) и Подумайте, помогут ли вам в этом дополнительные цвета. Сведите к минимуму использование цвета в каркасах, для этого у нас будет выделенная фаза. (Большой превью)

В некоторых случаях могли. Но в целом добавление цветов к вашим каркасам может отвлечь внимание зрителя и, несомненно, затруднит обновление.Более того, есть еще одна важная проблема, которую следует учитывать: не все клиенты хорошо разбираются в методах UX и могут использовать цветные каркасы для окончательного дизайна.

Пример использования правильного цвета в вайрфреймах. (Большой превью)

Однако это не означает, что вы никогда не должны использовать цвет на каркасах и строго придерживаться черно-белой палитры. Иногда оправдано использование цвета для выделения определенных компонентов. Например, вы можете использовать красный цвет для состояний ошибки или синий для заметок и т. Д.

2. Используйте простой дизайн компонентов

Когда вы добавляете компоненты в свои каркасы, переходите к базовым проектам. Каркасы не предназначены для того, чтобы содержать тщательно разработанные и детализированные компоненты. Вместо этого они должны быть легко узнаваемы членами вашей команды и заинтересованными сторонами. Добавление подробных компонентов будет стоить вам много времени и усилий, но при этом не принесет особой пользы.

Используйте простой дизайн компонентов и четко обозначьте его функциональное назначение. (Большой превью)
3. Поддержание согласованности

Подобные компоненты должны выглядеть одинаково на всех ваших каркасах.Если одни и те же компоненты выглядят по-разному, разработчики, вероятно, зададутся вопросом, действительно ли они одинаковы, и даже добавят дополнительное время к оценкам из-за разного дизайна. При работе с каркасами помните простое правило: будьте последовательны и постарайтесь не создавать путаницы.

Поддерживайте согласованность между похожими компонентами и избегайте использования одного и того же внешнего вида для разных компонентов. (Большой превью)
4. Используйте реальный контент

Время от времени мы могли видеть, что дизайнеры UI / UX не добавляют реальный контент на каркасы и вместо этого используют lorem ipsum .Это распространенная ошибка, которую лишь немногие дизайнеры осознают. Вы можете возразить и сказать, что контент недоступен на этапе проектирования. Что ж, достаточно использовать черновую версию контента.

Используйте реальный контент вместо lorem ipsum. (Большой превью)

Контент влияет на дизайн, который вы создадите, а черновик контента поможет вам принять правильные решения и создать превосходный дизайн. Однако, если вы используете lorem ipsum , вы не увидите полной картины и, вероятно, потребуется внести много изменений в пользовательский интерфейс или, что еще хуже, вы создадите дизайн, который не работает.Кроме того, реальный контент повысит ценность ваших каркасов, лучше объяснит контекст и, возможно, укажет на то, что вам уже нужно начать сбор реального контента.

5. Используйте аннотации

Может случиться так, что некоторые дизайнерские решения не могут быть визуально проиллюстрированы, поэтому у заинтересованных сторон или разработчиков могут возникнуть вопросы по ним. Например, логика некоторых элементов управления. В таких случаях вы можете предоставить аннотации на экране, чтобы объяснить логику этого. Таким образом, ваша команда поймет ваши решения, и вам не придется тратить время на их обсуждение.

Используйте аннотации для описания конкретной логики. (Превью в большом разрешении)
6. От низкой до высокой

Строгих правил нет. Иногда вам следует использовать каркасы с низкой точностью, в то время как для некоторых проектов могут потребоваться каркасы с высокой точностью. Это зависит от проекта, поэтому, если вы хотите добавить больше деталей в каркасные модели, не стесняйтесь делать это. Но, по словам Эрика Райса, не делайте лишней работы, если это не приносит пользы, начните с основ, а затем добавляйте детали по мере необходимости.Например, если вам нужно привлечь внимание разработчиков к какому-то индивидуальному решению, добавьте больше деталей, чтобы проиллюстрировать это на своих каркасах.

Вайрфреймы с низкой и высокой точностью имеют место быть. (Большой превью)
7. Расширение каркасов до прототипов

Как дизайнеры мы работаем с разными продуктами, некоторые из них имеют простые и общие взаимодействия, а некоторые — довольно сложные. Иногда каркасов недостаточно, чтобы проиллюстрировать взаимодействие сложных и необычных интерфейсов, но вместо того, чтобы писать длинные заметки и тратить часы на объяснения, вы можете расширить свои каркасы до интерактивных прототипов.

Разработка интерактивного прототипа теперь проще, чем когда-либо. (Большой превью)

Хорошая новость заключается в том, что сегодня у нас есть широкий спектр простых, но очень мощных инструментов, таких как Figma, Invision, Adobe XD, UXPin, Axure, Moqups и т. Д., И нам обязательно нужно их просмотреть и выбрать лучший инструмент. для проектирования каркасов и разработки простых прототипов.

Инструменты для создания каркасов

Пришло время выбрать превосходный инструмент для создания каркасов, который поможет вам создавать потрясающие дизайны и оптимизировать рабочий процесс.Существует множество различных опций, которые вы можете использовать для создания каркаса, и, возможно, вы уже использовали некоторые из них раньше. Я хотел бы дать вам общее представление о том, насколько они разные.

Большинство каркасных инструментов адаптировано для:

  • Простота
    Они имеют низкий порог входа и идеально подходят для людей, которые делают первые шаги в UI / UX-дизайне и не имеют опыта использования более сложного программного обеспечения.
  • Сотрудничество
    Они обладают богатой функциональностью для совместной работы.Сотрудничество — это основа современной разработки программного обеспечения, поэтому лучшие инструменты для создания макетов не только предоставляют множество функций, но и позволяют эффективно и легко сотрудничать между всеми членами команды, участвующими в процессе проектирования.

Вот наиболее широко используемые инструменты каркаса, адаптированные для совместной работы:

  • Figma
    Мощный облачный инструмент, который доступен в веб-версии и настольных приложениях для Windows и macOS. Figma поставляется с множеством мощных функций для создания каркасов, прототипов, пользовательского интерфейса и многого другого (см. Таблицу ниже).
  • Sketch
    Этот инструмент чрезвычайно популярен среди дизайнеров UI / UX. Если вам нужно выйти за рамки набора инструментов Sketch по умолчанию, вы можете использовать десятки плагинов для получения дополнительных функций. В отличие от многих своих конкурентов, Sketch доступен только в macOS, и для совместной работы вам потребуется стороннее решение.

Существует множество приложений, которые можно использовать для разработки каркасов. Не следует делать выбор, основываясь исключительно на функциях, предоставленных в приложении. Вместо этого я бы посоветовал вам попробовать изучить их все и решить, какой из них вам больше подходит.Ниже вы можете найти список некоторых из самых популярных инструментов для начала.

Инструмент Плюсы Минусы
Эскиз
  • Предназначен для разработки пользовательского интерфейса
  • Может создавать дизайн с нуля
  • Связывать артборды с интерактивными прототипами
  • Большой выбор
  • Простой интерфейс
  • Платный
  • Только Mac
  • Требуются сторонние плагины для расширенных функций, таких как сотрудничество с членами команды
Figma
  • Имеет бесплатный вариант
  • Для разработки пользовательского интерфейса
  • Может создавать дизайн с нуля
  • Связывать артборды с интерактивными прототипами
  • Широкий спектр встроенных функций совместной работы, таких как спецификации для разработчиков
  • Простой и быстрый интерфейс
  • Большое сообщество
  • Сторонние плагины
  • Доступно для Mac, Win, Web
  • Можно импортировать из м. Эскиз
  • Одновременная работа нескольких дизайнеров над одним макетом
  • Оплата только дополнительных редакторов, все зрители дизайнов и спецификаций бесплатно
  • Требуется онлайн-соединение
  • Нет приватности творческого процесса, как у всех, у кого есть доступ к вашему файлу может видеть вашу активность в реальном времени
Invision Studio
  • Имеет бесплатную опцию
  • Предназначен для разработки пользовательского интерфейса
  • Хорошее дополнение к InvisionApp
  • Может создавать дизайн с нуля
  • Доступно для Mac и Win
  • Может импортировать из Sketch
  • Без сторонних плагинов
  • Без одновременного редактирования
  • Необходимо использовать приложение Invision для представления, создания прототипов и предоставления спецификаций разработчикам
Adobe XD
  • Имеет бесплатную опцию
  • Предназначен для разработки пользовательского интерфейса
  • Банка c создать дизайн с нуля
  • Можно импортировать из Sketch и Photoshop
  • Связывать монтажные области с интерактивными прототипами
  • Удобные инструменты для работы с группами объектов
  • Доступно для Mac и Win
  • Простой и быстрый интерфейс
  • Триггеры и воспроизведение голосовых команд
  • Страхование совместного редактирования
  • Небольшое сообщество
  • Нет веб-приложения
  • Ограниченная функциональность по сравнению с конкурентами, но постоянно растущая
Принцип
  • Расширенные функции прототипирования и анимации
  • Импорт дизайнов из Sketch и Figma
  • Платно
  • Только Mac
  • Нет веб-приложения
  • Можно создавать прототипы только с существующими экранами
  • Без передачи разработчикам
  • Совместное использование только для iOS или Mac
  • Довольно сложный пользовательский интерфейс, вы потребуется время, чтобы изучить его
Framer X
  • Платный
  • Только Mac
  • Нет веб-приложения
  • Импорт только из Sketch
  • Нет встроенных функций совместной работы
  • Для некоторых индивидуальных решений требуются знания кодирования
UXPin
  • Имеет бесплатную опцию
  • Предназначен для проектирования пользовательского интерфейса
  • Может создавать дизайн с нуля
  • Связывать монтажные области с интерактивными прототипами
  • Можно импортировать из Sketch и Photoshop
  • Поддержка динамических входов и переменных
  • Широкий диапазон встроенных функций совместной работы, таких как спецификации для разработчиков
  • Доступно для Mac, Win, Web
  • Отличная база знаний
  • Требуется онлайн-соединение
  • Можно просматривать только один экран за раз
Balsamiq
  • Веб-приложение
  • Простой интерфейс лицо
  • Создано для быстрого и легкого проектирования Простые каркасы
  • Платные
  • Требуется онлайн-соединение
  • Нет прототипов или функций совместной работы
  • Очень ограниченная функциональность
Axure
  • Доступно для Mac и Win
  • Одновременная работа
  • Может создавать дизайн с нуля
  • Поддержка динамических входов и переменных
  • Позволяет создавать прототипы с высокой точностью, очень близкие к реальному приложению
  • Платно
  • Нет веб- приложение на основе
  • Довольно сложный пользовательский интерфейс, вам нужно потратить некоторое время, чтобы изучить его
  • Система извлечения для предотвращения конфликтов слияния не удобна для пользователя
Moqups
  • Имеет бесплатный вариант
  • Web- приложение на основе
  • Предназначено для разработки пользовательского интерфейса
  • Может создавать проекты f rom scratch
  • Простое прототипирование
  • Подходит для каркасов
  • Функции совместной работы
  • Требуется онлайн-соединение
  • Нет импорта из других инструментов дизайна
  • Нет функций анимации
  • Не лучший инструмент для визуального дизайна пользовательского интерфейса
  • Нет руки для разработчиков
Adobe Photoshop
  • Доступно для Mac и Win
  • Расширенные функции для создания и редактирования растровых изображений
  • Большое сообщество
  • Может использоваться для разработки макетов, если у вас их нет другой вариант
  • Платно
  • Не предназначено для дизайна Пользовательский интерфейс
  • Нет веб-приложения
  • Нет функций прототипирования
  • Нет функций совместной работы
  • Перегружен пользовательский интерфейс
Adobe Illustrator
  • Доступно для Mac и Win
  • Advanced featur es для создания и редактирования векторных изображений
  • Большое сообщество
  • Может использоваться для разработки каркасов, если у вас нет другого варианта
  • Платно
  • Не предназначено для дизайна Пользовательский интерфейс
  • Нет веб-приложения
  • Нет функций прототипирования
  • Нет функций совместной работы
  • Перегруженный пользовательский интерфейс

В качестве примера мощи современных инструментов проектирования я хотел бы поделиться своим собственным опытом и показать вам, как мы создаем эффективный каркас процесс проектирования с помощью одного из вышеперечисленных инструментов.

Пример: как мы настраиваем процесс каркасного моделирования в нескольких командах

Контекст

Компания, в которой я работал, создавала сложные цифровые финтех-продукты. Помимо команды дизайнеров, была профессиональная команда бизнес-аналитиков (БА). Они подготовили требования и создали низкокачественные каркасы, которые передали нашей команде дизайнеров.

Выбор инструмента

Нам нужно было выбрать универсальный инструмент для специалистов по анализу и проектированию. Поскольку у большинства бизнес-аналитиков довольно низкие дизайнерские навыки, мы хотели найти инструмент, который был бы достаточно простым для бизнес-аналитиков и в то же время достаточно мощным для дизайнеров.Кроме того, приоритетом нашей команды было простое сотрудничество. Исходя из этих критериев, мы остановили свой выбор на Figma.

Создание библиотеки компонентов

Чтобы упростить процесс разработки продукта, мы создали специальную библиотеку компонентов, которую команда BA могла использовать. Это позволило ускорить построение вайрфреймов, поскольку бизнес-аналитики могли быстро использовать готовые блоки вместо рисования собственных.

Обучение команды

Чтобы показать, как использовать Figma и библиотеку компонентов, мы провели семинар для нашей команды BA.Мы также сочли важным научить их некоторым дополнительным функциям, таким как создание прототипов.

Схема взаимоотношений между командами в процессе проектирования каркасов. (Большой превью)
Результат

В нашем случае Figma оказалась эффективной для создания макетов и совместной работы, даже несмотря на то, что члены команды находились в Украине, Австралии и на Филиппинах. Сейчас мы используем Figma для канала связи — на вайрфреймах оказалось удобнее сотрудничать по почте или в мессенджерах.

Подведение итогов

Как простая практика, дизайн каркасов обычно не получает достаточного внимания от нас, дизайнеров, когда мы сталкиваемся с ними впервые.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
