Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму.
В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.
Фото 1 Примеры подключения радиаторов
Отопление в доме работает одновременно в двух направлениях:
Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.
Видео 1 Руководство по подключению батарей отопления
Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:
Кроме того, батарею не следует располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.
В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.
В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

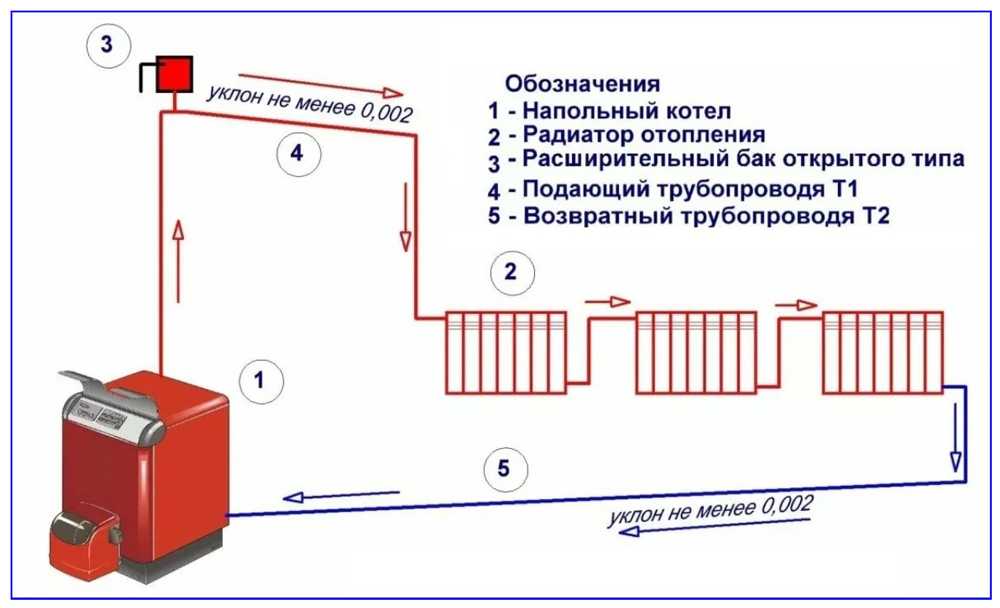

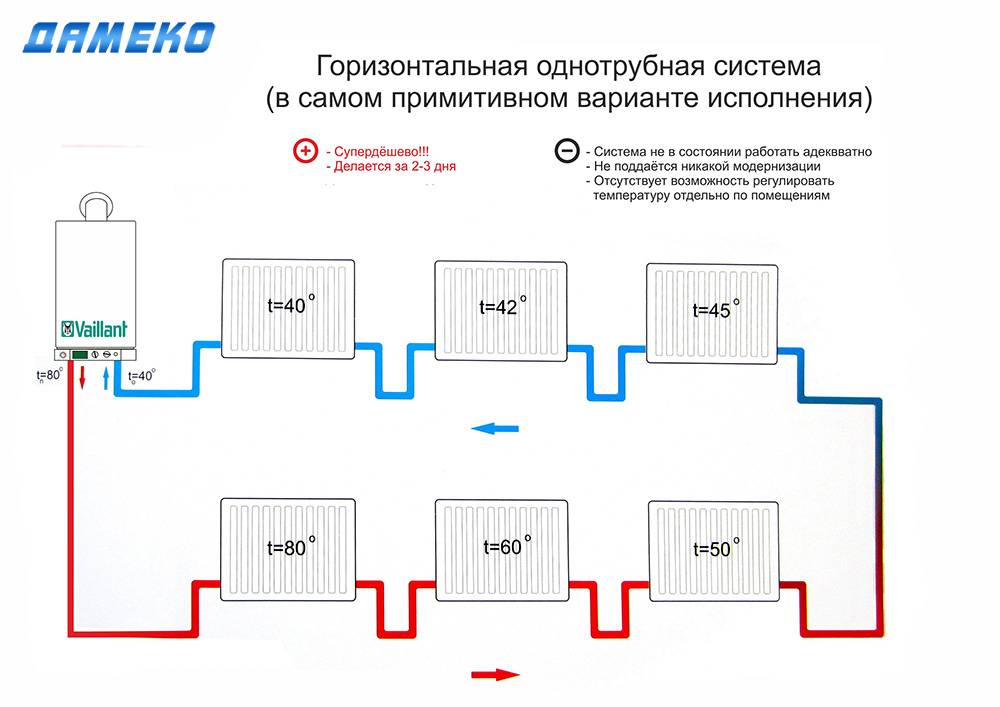

Фото 2 Однотрубная схема подключения
Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.
Видео 2 Однотрубная система радиаторного отопления
Фото 3 Двухтрубная схема подключения
Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.
Фото 4 Схема диагонального подключения батарей
При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.
Видео 3 Как подключить радиатор к двухтрубной системе отопления
Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный.
В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.
Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.
Приветствую всех! Мне необходимо заменить обычный стальной радиатор на алюминиевый при условии однотрубной нижней подачи воды. Нашим сантехникам я не доверяю, поскольку уже однажды они мне устанавливали алюминиевую батарею, и это закончилось печально. Они сделали подачу снизу, выпуск сверху по одну сторону батареи, в результате чего прогревается только первая секция. То же самое хотели сделать и с новыми радиаторами, буквально за руку схватил, показал, что у них получилось раньше. Подумали, решили, что лучше сделать с другой стороны батареи верхний выпуск. Посоветуйте, пожалуйста, какие схемы подключения радиаторов оптимальные, как правильно делать – все на верхнюю или как? И какое подключение радиаторов отопления лучше?
Несомненно, лучше делать верхнюю подачу.
Здесь работают законы физики – горячая вода легче холодной, поэтому при верхнем выпуске, но нижней подаче (независимо от стороны выпуска), радиатор отопления будет просто «тормозить». В крайнем случае можно будет сделать нижнее подключение радиаторов, но с другой стороны. Вы знаете, как правильно смонтировать лучше сантехников, поэтому отправляйте их, откуда пришли. Идеальный вариант схемы подключения батарей – когда нижний выпуск и верхняя подача с противоположной стороны. Именно на эту схему рассчитаны радиаторы, и именно так вы получите заявленную теплоотдачу. Если так не получается в принципе, можно попробовать нижнюю подачу и нижний выпуск уже с противоположной стороны, хотя это не совсем правильно, поскольку к пониженной теплоотдаче добавляется еще и повышенное сопротивление циркуляции.
Ситуация такая – покупал дом летом, систему отопления, естественно, проверить не додумался, поверил на слово хозяину. Теперь вот возник вопрос – систему запустил, все батареи теплые, кроме одной.
Как подключить радиатор отопления в частном доме, что бы и он был теплым?
Не грешите на хозяина предыдущего. Скорее всего он тут ни при чем и подключение радиаторов отопления в частном доме уже выполнено правильно, а у вас собрался воздух в радиаторе. Просто спустите с него воздух. Там должен быть специальный клапан!
Подскажите, какая будет схема подключения батарей отопления в доме – вводная инфа следующая: имеет двухтрубная система отопления. То есть, вода подается по одной трубе, а отводится по другой. Если я правильно все понял, в таком случае используется независимое и параллельное подключение всех нагревательных элементов. У меня поставлены радиаторы из алюминия, компании Сиалко. Так как их подключать: снизу вверх или наоборот сверху вниз?
Рома, в твое случае схема подключения отопления в частном доме простая и понятая – только сверху вниз и никак иначе)))
Нужно избежать воздуха – это основная проблема всех систем отопления. Поэтому и схема системы отопления в частном доме должна быть обязательно такой, чтобы она обеспечивала сбор воздуха именно там, где его проще всего выпустить или стоит автомат, а не там где воздуху приспичит.
Как я понимаю, нужно сделать небольшой наклон труб, тогда пузырьки будут передаваться по всей сети. Ну а вся сеть предусматривает распределение на несколько веток, после чего и делается разводка батарей. Конечно, если на каждой отдельной ветке поставить по насосу, то ни о каком воздухе не может быть и речь – все будет отлично работать и так!
Вот как то не так все однозначно! Способы подключения радиаторов отопления в частном доме бывают разные, это понятно. Но нужно понимать, что двухтрубная система может быть как с нижним, так и с верхним разливом – от этого все зависит. Я так понимаю, что у Романа нижний разлив. Так что тут конечно других вариантов и быть не может – вода поступает в радиатор сверху, а выходит снизу. Так что как-то по другому там ничего не придумаешь.
Спасибо за статью. Вопрос более конкретный — как подключить радиаторы отопления в частном доме, если я хочу поставить стальные и не горизонтально, как обычно их ставят, а вертикально. Ставлю Лидея – высота их 120, ширина 30, а толщина 10.
Не скажется ли вертикальный монтаж на качестве прогрева? И если греть будет нормально, то как лучше подключить – сбоку или снизу?
Ну если у вас обычная, привычная схема подключения батарей отопления в частном доме, то все будет работать идеально, если просто уберете боковые крышки! Подключать можно как вашей душеньке угодно, только не забывайте, чтобы после подключения оставалась возможность простого развоздушивания. Если говорить про красоту подключения, то лучше все-таки снизу и в пол, или же направить углы в стену. Как то так.
Хочу Марсу ответить. Когда-то делал такое подключение батарей отопления в частном доме – соединение низ-низ невозможно изначально, из-за особенностей строения батареи теплоноситель с трудом подымается до верха. Поэтому часть батареи будет оставаться холодной! Можно сделать верх-низ, но опять таки из-за особенностей внутренних протоков та часть, которая находится с другой стороны от подключения, тоже не будет прогреваться. Так что в итоге остается только один реальный и эффективный вариант – подключаться по схеме верх – них и по диагонали.
А как сказал Андрей, лучше подключаться из стенки, а то наружное подключение будет смотреться ой как некрасиво!
Марс, как правильно установить радиаторы отопления в частном доме в вашем случае вы уже поняли. А я по моделям радиаторов хотел бы отметить – лучше берите Керми, которые для больниц делались – у них внешняя панель плоская, без рельефа. Идеально будет смотреться!
Уважаемые, вы классные варианты подключения радиаторов отопления в частном доме насоветовали Марсу, только забыли уточнить, какой именно модели у него Лидея используется)))) Если это модели 22, 31 или любые другие, у которых нет нуля в конце, то вертикальный монтаж нельзя проводить! Просто там ребра, которые внутри, расположены горизонтально! Так что если перевернуть радиатор, он никак не сможет выйти на указанную производителем мощность, как бы вы не собирали его и не подключали!
Скажите, какие схемы подключения радиаторов отопления в частном доме возможны, если они из стали. Как лучше сделать: подачу и обратку внизу оставить.
Или как? Радиаторы будут стоять разные – и по 60 сантиметров, и по метр двадцать.
Ну, есть разные схемы отопления частного дома, которые делаются своими руками, можете фото посмотреть. Идеальный вариантом будет так называемый по диагонали, когда подача делается вверху, а обратку внизу, но с противоположной стороны.
Если выбираете односторонний вариант, то он подойдет для моделей, у которых длина не больше одного метра, а если длина большая, то при таком подключении другая сторона будет греться очень слабо.
Вариант подключения низ-низ будет более-менее нормально работать на коротких батареях, а вот у моделей, которые длиннее 150 сантиметров в таком случае верхняя часть не будет прогреваться.
Поставил в доме твердотопливный котел, хочу чтоб работал самотеком, но насос тоже поставил, сделал односторонее подключение батарей. Знакомые сказали, что по диагонали лучше, а как у меня батареи не будут прогреваться. Вот теперь не знаю что делать или переделывать?
Частный дом, установил котел Вайлант и двухтрубное подключение батарей (6шт) последовательно (вверху — подача, внизу — обратка).
Котел на 60 градусов работает 1 мин, после чего отключается на 5 мин. Воздух спускаю в каждой батарее и в самой высшей точке системы через кран Маевского. Батареи одинаково еле теплые по всему дому. В чем может быть проблема в котле или еще что?
Подключился к батарее и провел трубы с кухни в кладовую. Разводка холодная (воздух выгнал). Нужен совет.
Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует.
Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.
Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.
Циркуляция – это краеугольный камень водяного отопления
Все жидкостные отопительные системы имеют схожий набор элементов:
Как правило, это котёл. Но также из кирпича может быть построена дровяная печь с водяной рубашкой или камин с теплообменником. Топливо для генератора тепла может использоваться любое, начиная с электричества и заканчивая соляркой (в основном, всё зависит от его доступности для конкретного объекта). Если есть возможность подключиться к магистральному газу – это будет лучший вариант в соотношении «цена/практичность».Тёплый пол и радиаторы без проблем могут «уживаться» в одной отопительной системе.

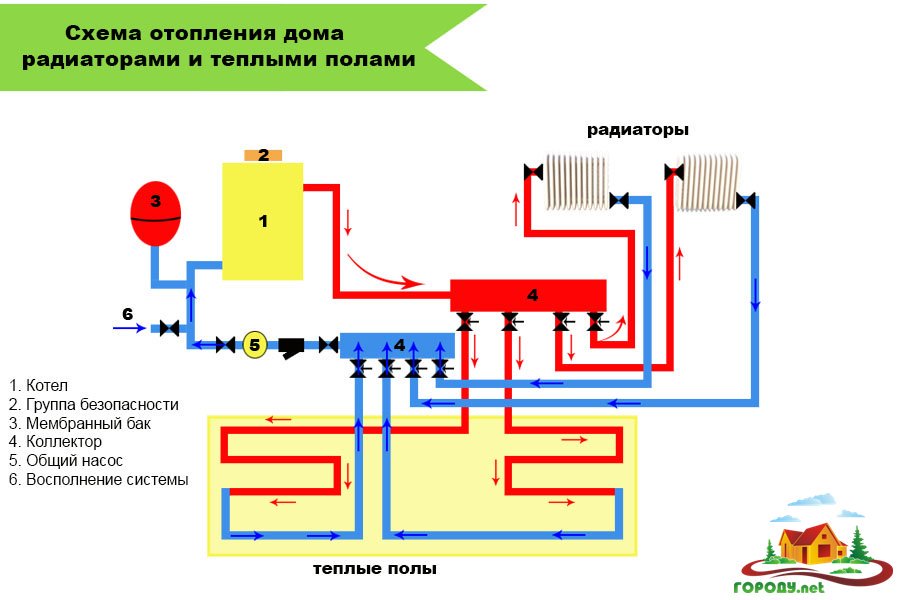

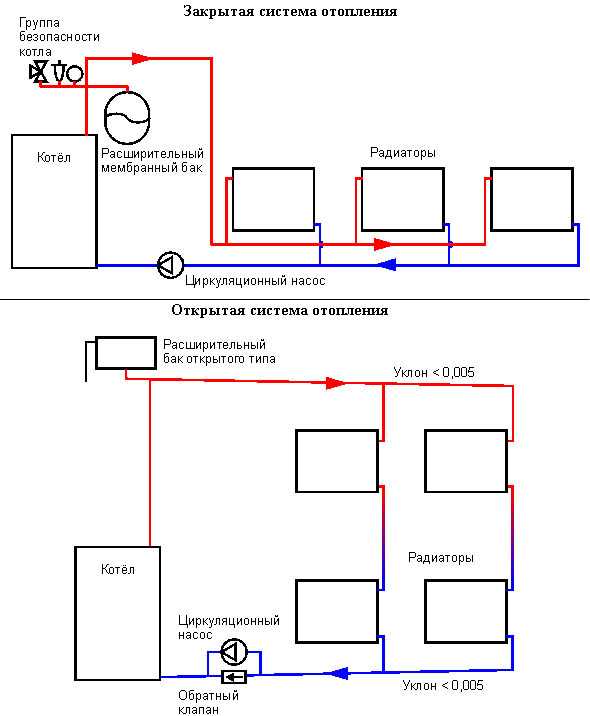

Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:
Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать
Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.
Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание
Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.
Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.
Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.
В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.
Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.
Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.
Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.
На данной схеме указана распространённая для частных домов градация диаметров
Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.
Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.
Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и клещи для расширения трубы
Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.
Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.
Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:
В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры
Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.
В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.
По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.
В зависимости от способа обвязки эффективность радиатора будет меняться
Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.
Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.
Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.

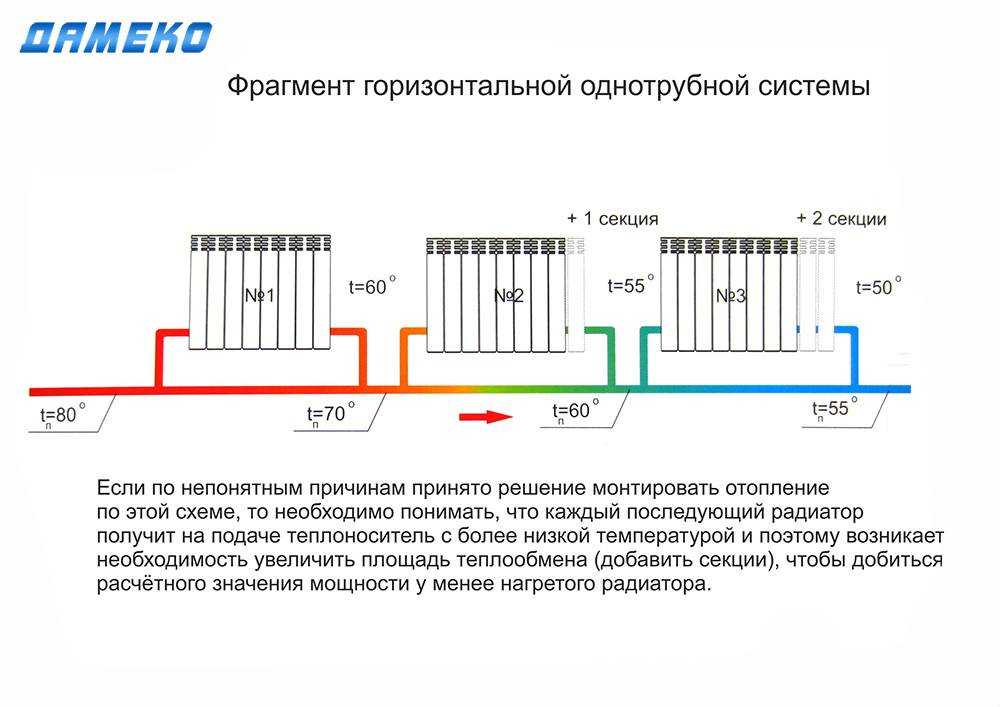

Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.
Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты
О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.
