Пользоваться им можно в период, когда отопительный сезон еще не наступил. Если же нет возможности подключиться к централизованной системе теплоснабжения, то в этом случае разумным решением будет построить в доме печь своими руками.
С древних времен в России кладку печей выполняют из кирпича в жилых домах. Мастера, которые умело возводили эти строения, считались почитаемыми людьми. Сегодня благодаря печи в доме обеспечивается комфортная атмосфера, а помимо этого уют в его внутренних помещениях.
Эти преимущества традиционной печи во многом и толкают многих людей на устройство печи в собственном доме.
Если говорить о разновидностях кирпичных печей для индивидуальных домов, то можно выделить следующие их виды:
Сооружение современного вида в доме должно обладать определенными качествами:
В наши дни, если возникла потребность в сооружении печи из кирпичей, то можно выполнить эту работу своими руками без посторонней помощи. В этом могут помочь инструкции, в которых фото этапов работ показывают, что этот процесс не такой уж и сложный, как может показаться на первый взгляд.
Главное, иметь свободное время и желание создать в своем доме это сооружение.
Чтобы сооружаемая печь на дровах получилась достаточно качественной, нужно не только подготовить необходимые инструменты, но и учесть ряд важных нюансов.
Для выполнения работ необходимы следующие инструменты:
В процессе такой работы новичок поймет, что же из себя представляет кладка, он сможет учесть ошибки, допущенные при создании макета, и избежать их, когда будет класть кирпичную печь на дровах.
Важным моментом при сооружении печей является расстояние между трубой и перекрытием крыши. Она должна быть не менее 15 сантиметров. При соблюдении этого требования можно производить разметку места, в котором будет возводиться фундамент для будущей печи на дровах.
Сооружение основания для будущей кирпичной печи производится по размерам, немного большим основной конструкции печи. При устройстве фундамента не нужно забывать про создание гидроизоляционного слоя. Есть еще одно правило, о котором тоже нужно напомнить: когда выполняется кладка печи, нужно постоянно осуществлять контроль правильности действий.
Стены кирпичной печи должны быть выполнены в строго вертикальном положении. Особое внимание следует обращать на углы. От того, насколько правильно они выстроены, во многом зависит качество всей последующей кладки.
Следует знать, что печная кладка может быть разных видов.
Отличие между этими двумя видами довольно существенное.Когда при работах используется первый способ кладки, то готовое сооружение не подвергается оштукатуриванию, поскольку все швы заполнены раствором. Выкладка стены выполняется в целый кирпич либо вполовину.
Обычный кирпич для сооружения печки не подходит. Для ее создания необходимо использовать материал, который специально предназначен для этих целей. Он называется красный или полнотелый. Кирпич, который использовался для каких-то целей, не стоит применять при работах по укладке печи.
В процессе кладки печи первый ряд создают при помощи одних кирпичей. Раствор не используется. Потом производят выравнивание кирпичей, определяют переднюю стенку, а помимо этого места расположения всех дверок сооружения. Когда прикидка сделана, выполняют укладку кирпичей на раствор. Закончив с этим, переходят к другому не менее важному делу — укладке углов.
Далее, следуя рекомендации опытных печников, необходимо выложить весь печной контур.
Используя отвесы от печных углов, бечевку необходимо протянуть к потолочной поверхности. При работе эти вертикальные линии будут выступать для начинающего мастера в качестве ориентира.
От модели печки, которую решил выложить владелец дома, во многом будет зависеть расположение места поддувала, топочной камеры с зольником. После третьего ряда кладки необходимо обустроить поддувальную дверцу. Через ряд после неё располагается зольник.
За ним следует топка. Обожженная проволока используется в кладке для крепления дверок. На этапе кладки печного свода перед мастером возникнет необходимость выполнения пропила кирпичей. Здесь необходимо добиться качественной стыковки материала. Укладка печного свода начинается после второго ряда над топочной дверцей.
Для выполнения облицовки топочной камеры используется специальный огнеупорный кирпич. По той причине, что этот кирпич и применяемый для кладки печи имеют разные температуры, нужно позаботиться об отсутствии между ними жесткой связи.
Когда дело дойдет до монтажа дымоходной трубы, то должно быть предусмотрено наличие специальной задвижки. Она должна быть оснащена системой регулировки.
Далее следует определить положение кирпичей на углах. Их необходимо уложить на раствор, при этом проверяется горизонтальность их положения. Для контроля необходимо пользоваться уровнем. Осадку кирпичей, которые выступают, можно выполнить, используя киянку.
Когда требуемая горизонтальность будет достигнута, необходимо с использованием раствора выложить первый ряд. При его кладке не следует забывать про уровень, которым проверяется правильность укладки.
Используя рулетку, выполняем проверку размера печи в плане ее диагонали. Равные значения диагонали в прямоугольнике являются обязательным условием при кладке печи.
Если в этом есть необходимость, то угловые кирпичи необходимо подбить, чтобы обеспечить необходимое равенство. Теперь можно переходить к кладке кирпичом 1 ряда с применением раствора.
Когда работы по укладке первого ряда завершены, переходим ко второму. При его кладке проверяем вертикальность углов. Для этого пользуемся уровнем или отвесом. Как и в случае с первым рядом, начинаем выкладку периметра, а только потом переходим к середине второго ряда. Когда второй ряд будет выполнен, необходимо в шов углов забить гвозди длиной 80-100 мм между первым и вторым рядами.
Далее необходимо опустить отвес по очереди на всех углах и выполнить на потолке отметку точек, в которых производилось опускание. Когда это будет сделано, в этих местах необходимо забить гвозди аналогичной длины, после чего закрепить шнур и выполнить натяжку.
Для проверки вертикальности положения шнуров используется отвес. В случае наличия отклонений для их устранения применяется подгибание верхних гвоздей.
Таким образом создается контур будущей печки в пространстве. Все ряды, укладываемые далее, необходимо контролировать на вертикальность по натянутому шнуру. В этом случае времени на контроль будет тратиться значительно меньше.Аналогичным способом выполняется кладка последующих рядов. С порядовкой необходимо сверять каждый новый ряд. В процессе кладки необходимо производить очистку внутренних и наружных поверхностей от излишнего количества раствора. Для его удаления следует использовать мастерок. Протирание стенок дымохода при помощи мокрой тряпки необходимо проводить каждые пять рядов.
Толщина швов печной кладки должна быть как можно более тонкой. Если швы имеют большую толщину, то это приводит к окрашиванию раствора, следствием чего является ослабление кладки.
Имеется еще одно правило, которое обязательно должно соблюдаться — правило перевязки кирпичей. С помощью кирпича следующего ряда должен перекрываться каждый шов вертикального характера.
В большинстве случаев в центре кирпича следующего ряда оказывается вертикальный шов.
Однако не во всех случаях удается добиться этого так удачно. Иногда перекрытие производится не по центру, а меньше половины кирпича. В этом случае желательно, чтобы это расстояние было не меньше четверти длины кирпича.
Если во время кладки используется кирпич резанный с одной стороны, то этой стороной его укладку нужно выполнять наружу дымоходного канала. Это поверхность более слабая, поэтому она быстро разрушается под воздействием высокой температуры.
При выкладке топочной камеры печи используется в качестве основного материала шамотный кирпич. Главным достоинством его применения является стойкость к высоким температурам. Не следует выполнять перевязку швов кладки из шамотного кирпича и обычного, поскольку коэффициент линейного расширения у них разный. Шамотный кирпич используется для выкладки целого ряда или для футеровки топки. Между футеровкой и кирпичом должна быть расстояние не менее 5 миллиметров.
РекомендацииПеред тем как выполнять установку дверки на свое место, следует произвести проверку на плотность прилегания к раме дверного полотна. Нелишним будет выяснить, свободно ли вращается полотно на шарнирах, имеются ли перекосы и достаточно ли хорошо закрывается дверца. Также необходимо провести проверку отверстий, которые используются для закрепления дверок. Если во время проверки были выявлены дефекты, то до установки необходимо устранить их или же следует выполнить замену дверцы полностью.Монтаж дверцы выполняется с использованием вязальной проволоки. Необходимо применять материал длиной 50 см. Проволока вставляется в отверстия, расположенные на дверке, а потом скручивается. Место, где будет выполняться установка дверки, должно быть обработано раствором кирпичной кладки. В процессе установки дверки необходимо контролировать вертикальность и горизонтальность ее положения. После этого осуществляется фиксация кирпичами. В конце работы в кладочные швы закладываются концы проволоки.
Дверца топочной камеры устанавливается аналогичным образом. Главное отличие заключается лишь в том, что она подвергается оборачиванию асбестом.
Если в доме нет возможности подключиться к системе централизованного отопления, то создание печки из кирпича — самое правильное решение. Построив ее, можно получить хороший источник тепла, благодаря которому в помещениях дома будет обеспечена комфортная атмосфера, при этом затраты на обогрев будут небольшими. Соорудить печь из кирпича можно своими руками без необходимости обращения к специалистам. Достаточно посмотреть инструкцию с фото, как строят подобные сооружения профессиональные печники. Имея сильное желание и свободное время обзавестись печью из кирпича в своем доме, вы сможете качественно построить это сооружение, не потратив ни копейки. В вашем доме будет всегда тепло, а построенное сооружение прослужит долго.
Кирпичные печи для домов своими руками
Оцените статью: Поделитесь с друзьями!Говорят, что кирпичная печь обеспечивает максимум тепла при минимуме трудовых затрат. Если вы решили, что вам необходима кирпичная печь для бани, у вас есть два варианта: воспользоваться услугами специалистов или построить её самостоятельно. Работа хорошего печника стоит недешево и если посмотреть на ситуацию с другой стороны, то проще построить печь самостоятельно. При проявлении трудолюбия и наличия свободного времени у вас всё получится. Итак, что необходимо для того, чтобы построить кирпичную печь самостоятельно?
Реализуем идею строительства кирпичной печи поэтапно
В начале рабочего процесса вам понадобится несколько кусков рубероида (толи). Размер материала вычисляется по размеру площади кирпича, который выкладывает сверху подготовленного фундамента. Затем следует позаботиться о гидроизоляции, для этого следует отделить бетонную часть фундамента от первого ряда кирпича рубероидными кусками нужного размера.
После окончания работ по укладке рубероида проверьте ваш фундамент на горизонтальность. Если есть небольшие ошибки в работе, исправляем их с помощью кирпичей и раствора. Далее проводится нарезка кирпичей и возводится защитная стенка размером в пять рядов кладки. Эта стенка будет служить защитой деревянной стены бани от возгорания.
Стоит отметить, что для возведения защитной стены используется цементно-песчаный раствор и никакой другой. Теперь вы можете увидеть первые результаты труда и приступить к следующему этапу строительства.
Далее следует уточнить наружный песчаный контур и его привязку к межбалочному перекрытию, точнее к его проему. Этот проем необходим для того, чтобы вывести пучную трубу на чердак. Обратите внимание на расстояние между балками, которое должно быть не менее 90 сантиметров.
Для закрепления отвеса перпендикулярно печи берем деревяную балку (длина примерно 1 метр) и делаем посредине углубление, в него укладывается трос отвеса, конец которого должен находиться выше, чем первый ряд кладки из кирпича. После того, как вы установите трос, он должен быть строго в вертикальном положении.
Далее смотрите, где находится точка, на которую показывает линия отвеса и выкладываете там первый ряд кирпичной кладки. Затем строительство проводится согласно плану. Чтобы печь прослужила вам максимально долго, нужно уделить время выбору кирпича.
Как правильно выбрать кирпич для кладки?
Кирпич для построения печи должен быть высокого качества. Этот материал не статья для экономии, в ином случае надежность возводимой конструкции будет сомнительна. Оптимальный размер материала 250х120х65 мл, при этом стоит обращать внимание на качество кирпича. Если он дешевый, хоть и размеры соблюдены, вы никогда не сможете выложить квадрат размером 770х770 миллиметров, потому как угадать с толщиной швов почти нереально.
Готовим глину для кладки
Как только вы положили первый ряд и он высох, можно переходить в работе на раствор из глины. Глину выбираете такую, которая была добыта с глубины 0,5 метра и очищена от дополнительных примесей. Материал укладывается в емкость и заливается воой на нескольк дней.
Уделяем время выбору песка
Песок перед использованием нужно просеять от мелкого мусора и посторонних частиц. Проследите так же за тем, чтобы камни, которые случайно попали в раствор, не оказались в узких швах, это скажется на качестве работы.
Как замесить раствор?
Для замешивания раствора глина должна быть хорошо размятой, для работы используется специальный инструмент – весло. Он помогает сократить время на приготовление раствора. В глину добавляете воду и взбиваете смесь перфаратором с миксером, пока она не станет такой, как сметана. Следующим ингредиентом является песок, немного смоченный водой, добавляя его в раствор, не забывайте мешать смесь.
Для того, чтобы проверить готовность раствора, в него окунают палку.
Если он готов, то на палке остается тонкий слой в 2 миллиметра, если слой больше, добавьте немного песка, меньше – глины. К приготовлению смеси следует отнестись серьезно – это ключевой фактор при сооружении долговечной печи.
Важно! Раствора готовьте столько, сколько необходимо для работы. Если смесь долго стоит, то теряет свои качества и в процессе создаст затруднения при кладке кирпича.
Подготовьте рабочее место
Работа у вас пойдет намного быстрее, если вы сумеете позаботиться о том, чтобы все необходимое лежало под рукой. Итак, какие инструменты понадобятся в процессе строительства? С правой стороны от рабочего участка поставьте:
— емкость с раствором;
— молоток;
— набор мастерков;
— уровень для замера параметров.
С левой стороны располагаем:
— емкость с водой для того чтобы замачивать кирпичи;
— совок;
— наждачку;
— ведро для мусора;
— план работ;
— карандаш и линейку;
— плоскогубцы, они могут понадобиться для работы с проволокой.
Когда человек сталкивается со строительством печи впервые, ему кажется, что самое трудное в работе – это установка печного прибора. С этим аспектом работы начинающий печник знакомится уже тогда, когда положен первый ряд кирпича. По плану первая дверца печи, предназначенная для очистки конструкции от продуктов горения, должна находиться уже в первом ряду кирпичей. Этот момент в работе нельзя упустить.
Обратите внимание, что дверцу никогда нельзя крепить с помощью проволоки. Лучше всего для этого использовать металлические пластины оптимальных параметров. Возникает другой вопрос: «Каким образом их прикрепить к дверце из чугуна, если сварочные соединения ненадежны?».
Выйти из положения легко, если использовать оцинкованную проволоку или болтовое соединение. В итоге должно получиться надежное крепление, стоит обратить внимание на то, что толщина проволок не должна превышать три миллиметра.
Для закрепления поддувальной дверцы и очистных можно использовать оцинкованную проволоку в 2 мл.
Стоит отметить, что фактура данной проволоки жесткая. Чтобы она лучше поддавалась работе её можно немного расплавить под высокой температурой.
Если скрученная проволока мешает укладке следующего ряда материала, в кирпичах можно сделать специальные канавки и положить туда торчащие кончики. Прочистная дверца в большинстве случаев больше, чем высота кирпичей, потому, скорее всего в них придется делать отверстия. Перед тем, как положить кирпич, следует ещё раз проверить, надежно ли вы закрепили дверцу проволокой.
Бак для воды устанавливается на место, которое для него подготовлено тогда, когда уже положено 4 ряда кладки и установлены дверцы. У вас должно получится 2 кирпича в поддувале, которые стоят ребром и не достают до нужной точке на верхней кромке 4 ряда. Эти кирпичи служат опорой для колосниковой решетки.
Для того, чтобы решетка была закреплена как можно лучше, используются пластины из кирпича, вырезанные болгаркой и раствор. Поверхность под решеткой должна получиться максимально ровной и гладкой.
Важно! Следите за тем, чтобы в решетку не упирались стенки топки. В ином случае от высокой температуры решетка будет расширяться и в конечном итоге раздвинет кирпичи, испортив печь. Размеры гнезда под решетку должны определяться заранее, уже потом можно заняться подгонкой.
По своей ширине решетка должна соответствовать гнезду, которое для неё предназначено. В большинстве случаев после установки остаются зазоры примерно в 10 мл., которые в процессе эксплуатации забиваются золой. Если решетка оказалась великовата, то её стоит подрезать на этот размер, прочность конструкции не пострадает.
Теперь можно приступить к подготовке чугуна. Стоит отметить, что его нельзя резать алмазным диском. Для работы с чугуном на болгарку надевается отрезной диск, который используется для обработки металла. Обратите внимание, что решетку нужно обрезать правильно и быстро. Возьмите широкую доску, на неё надо положить решетку и прочно её закрепить.
Придерживаясь технических правил, обрезайте решетку в порядке очереди с каждой стороны. После выполнения работы укладывайте её обратно и проверяйте, всё ли сделали правильно. Обратите внимание на то, легко ли вытащить решетку из гнезда, если в будущем вам необходим будет ремонт кирпичной кладки.
Следующим этапом работы можно считать подбор кирпичей для 5-го ряда кирпичной кладки. В процессе работы может появиться небольшая проблема – два кирпича, которые перекрывают дымовой канал сзади печи, могут оставить широкую щель. Согласно чертежам, 1-й кирпич упирается в задний ряд кирпичей, 2-й в боковой ряд. Обратите внимание на то, что при неаккуратной загрузке дров в топке кирпичи могут треснуть.
Узкую щель в топке со стороны поддувала стоит заделать. Только не стоит использовать для этого раствор, потому как в скором времени он развалиться.
С Уважением к Вам,
BSpol.ru
Строить печь ремонт печи кирпичная печь кладка печи как правильно печь своими руками1. Проект и схема устройства классической русской печи
2. Как построить русскую печь своими руками: основные этапы
3. Декорирование русской кирпичной печи после того, как завершена кладка
4. Ремонт русской печи своими руками
В сельской местности по-прежнему актуально строительство русской печи. Эту отопительную конструкцию сооружают для обогрева комнат и подсобных помещений, где готовят пищу. Горячее горнило продолжительное время сохраняет тепло, поэтому его используют для варки вкуснейших рассыпчатых каш, выпечки хлеба и пирожков. О том, как построить русскую печь своими руками, и будет эта статья.
В мастерстве, как построить русскую печь своими руками, имеется много тонкостей, но при желании и благодаря наличию определенных навыков такую работу можно выполнить самостоятельно.
Если посмотреть на чертеж русской печи, видно, что она имеет следующие основные элементы:
В среднем размер русской печи бывает следующий:
Мини русская печь своими руками считается достойной альтернативой традиционной отопительной конструкции. Данное сооружение имеет модифицированное и рационализированное устройство по сравнению с классическим вариантом. Изменения коснулись обустройства основания — в новой вариации предусматривается кладка двух несимметрично расположенных топок, одна из которых – главная, а вторая – дополнительная. Варочную камеру в мини конструкции используют как традиционную печь. Если необходимо, ее закрывают заслонкой (прочитайте также: «Строительство печи своими руками учитывая все нюансы»).
Мини русские печи из кирпича, изображенные на фото, считаются очень выгодными, поскольку экономно потребляют топливо и эффективно расходуют тепло.А основное преимущество их в том, что для выработки энергии можно использовать не только дрова, но и уголь, паллеты, а также другое твердое топливо.
В первую очередь следует подготовить все требуемые материалы:
Весь процесс возведения обогревательной конструкции состоит из таких основных этапов:
Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.
Вариант первый — покраска или побелка. Снаружи стенки печи затирают и обрабатывают при помощи грунтовки. После ее высыхания приступают к покраске, для чего используют краску, имеющую высокие показатели термостойкости. Для побелки задействуют гашеную известь, куда добавляют синьку. Что касается обработки металлических элементов, таких как дверцы и заслонки, то используют черную кремнийорганическую краску. Читайте также: «Русская печь: порядовка и кладка».
Вариант второй — оштукатуривание печки. Для этого используется глина и производится последующая побелка. Но главный минус такого способа заключается в необходимости ежегодно выполнять ремонт.
Вариант третий – украшение русской печи изразцами. Одна их сторона украшена узором и покрыта глазурью, а с обратной стороны у них имеется открытая коробочка для крепления декоративной плитки к поверхности конструкции. Процесс этот несложный: изразцы нужно заранее замочить в воде, а затем выполнить облицовку.
Вариант четвертый — облицовка керамической плиткой.
Поверхность печи очищают от пыли и грязи, а потом зачищают швы. Затем прикрепляют сетку с ячейками. При выполнении облицовки плитку подбивают резиновым молотком, сразу же удаляя при этом остатки раствора.
Вариант пятый – собственноручная роспись печи. Чтобы нанести орнамент, потребуется приобрести минимальный набор материалов и инструментов: наждачную бумагу, мел (чтобы подготовить поверхности), краски, художественные и флейцевые кисти.
При длительной эксплуатации чаще всего возникают следующие неполадки:
Для ликвидации трещин пользуются раствором, в состав которого входят: соль, глина, песок. В продаже имеется хорошая по качеству готовая сухая смесь «Мертель шамотный»;
Читайте также: «Каминопечь своими руками — установка по правилам».Наглядное видео о том, как построить русскую печь своими руками:
Шесть книг из которых вы узнаете, как построить печь, они помогут ознакомиться с основами и технологией печного дела (растворы, материалы, инструмент, технические приемы) для разных типов исполнения: печи-каменки, варочные печи, отопительные, открытые уличные — барбекю, мангалы, тандыры, коптильни, камины. Каждая книга имеет небольшой объем и охватывает только определенный вид печи, но в целом соединив их и сохранив для своей электронной технической библиотеки можно всегда иметь под рукой краткое рецептурное руководство по основным вопросам печного дела.
Если вы задумали самостоятельно построить баню или сауну, то можете ознакомиться с книгой об устройстве печи-каменки, проекты которых представлены в руководстве. Приводятся несколько конструкций с описанием технологии их устройства, спецификации необходимого материала, схемами порядовой кладки. Все проекты представленных печей были выполнены на практике и показали свою эффективность. ISBN 978-5-488-01135-9
Оглавление книги
Кирпичные печи-каменки-содержание.Как построить печь
Кирпичные печи-каменки 3
Печь-каменка № 1 для бани и сауны 4
Банная печь-каменка №2 с отопительным щитком 11
Печь-каменка №3 для бани и сауны 20
Печь-каменка №4 для бани и сауны 26
Скачать бесплатно кирпичные печи-каменки 1,5 мб. pdf
В этих двух книгах представлены проекты печей для коттеджей и загородных домов (дач). Всего вы найдете девять конструкций отопительных печей (вторая книга, является продолжением первой). Приведены все технические данные, порядовые схемы кладки, краткие описания технологии ведения работ, рекомендация по расположения печи в плане помещения. Используя эти данные, вы можете самостоятельно сложить печь по выбранному проекту. ISBN 978-5-488-01127-4; ISBN 978-5-488-01126-7
Оглавление книг
Отопительные печи для коттеджей-содержание.
Как построить печь
Печь отопительная № 1 3
Печь отопительная № 1А 17
Печь отопительная № 2 21
Печь отопительная № 2А 26
Отопительные печи для загородного дома-содержание.
Печь отопительная № 3 3
Печь отопительная № 3 А 13
Печь отопительная с лежанкой № 4 14
Печь отопительная № 4 А с лежанкой 16
Печь отопительная треугольная № 5 21
В книге приводится описание базовой технологии ведения печных работ: типы и свойства материалов — кирпич, раствор. Виды и назначение печных приборов — их виды, характеристики и методы установки. Виды печей. Назначение и способы кладки отдельных частей печи: топливники, дымоходы, отопительные щитки, борова, дымовые трубы. Техника безопасности печных работ. ISBN 978-5-488-01129-8
Оглавление книги
Технология печных работ-содержание.
Как построить печь
Технология производства печных работ 3
Как проверить качество раствора 6
«Теплые и холодные» растворы 7
Физические и теплотехнические свойства кирпича 10
Технология кладки 21
Способы кладки отдельных частей очагов 24
Кладка перемычек, перекрытий дымоходов и топливников, сводов 24
Способы перекрытия дымовых каналов 27
Способы кладки топливников отопительных и отопительно-варочных печей 28
Способы кладки перемычек топочных дверок, духовок чугунных либо стальных 30
Установка печных приборов 31
Кладка уличных очагов 33
Способы кладки дымовых труб, распушек оголовков труб, горизонтальных боровов 34
Способы кладки отопительных щитков для отопительных или отопительно-варочных печей 39
Способ кладки топливника (горнила) русской печи 40
Способы кладки дымосборников русских печей и каминов 44
Техника безопасности при производстве печных работ 45
pdfВ книге показана технология устройства уличных очагов и специальных печей. Используя представленные в книге сведения вы сможете самостоятельно сложить любой из показанных конструкций очагов: барбекю, азиатские печи(тандыры), коптильни, уличную русскую печь и др.
ISBN 978-5-488-01230-1
Оглавление книги
Уличные очаги-содержание.Как построить печь
Уличный очаг—барбекю европейской конструкции 3
Духовая печь—мангал 7
Печь-топливник для установки азиатских казанов 11
Усовершенствованная азиатская печь—тандыр №1 18
Усовершенствованная азиатская печь—тандыр №2 26
Коптильня двухкамерная 29
Уличная русская печь 39
Уличный камин 44
(1,48 мб. pdf)Данная книга поможет домашнему мастеру и всем, кто хочет самостоятельно соорудить своими руками камин разобраться в его устройстве, предназначении основных частей и правильном ведении строительных работ при возведении камина. В ней показаны некоторые типовые проекты каминов, а также приводятся пошаговые инструкции по их устройству. ISBN 978-5-488-01147-2
Оглавление книги
Кладка каминов-содержание.Как построить печь
Часть I. Характеристика каминного отопления 3
Часть II. Кладка каминов 7
Простой камин 7
Камин,облицованный кирпичом 12
Печь «Шведка» с камином 16
Камин с колосниковой решеткой-корзиной 21
Камин,облицованный деревянными рейками 2 2
Печь-камин 23
Печь-камин с плитой и духовкой 28
Скачать бесплатно кладка каминов 1,48 мб. pdf
pdf212
https://www.htbook.ru/stroitelstvo/inzhenernye_kommunikacii/kak-postroit-pechhttps://www.htbook.ru/wp-content/uploads/2017/06/podborka-knig-po-pechnym-rabotam.jpghttps://www.htbook.ru/wp-content/uploads/2017/06/podborka-knig-po-pechnym-rabotam.jpgКоммуникацииотопление,печиПодборка книг по печным работам. Шесть книг из которых вы узнаете, как построить печь, они помогут ознакомиться с основами и технологией печного дела (растворы, материалы, инструмент, технические приемы) для разных типов исполнения: печи-каменки, варочные печи, отопительные, открытые уличные — барбекю, мангалы, тандыры, коптильни, камины. Каждая книга имеет небольшой объем и…YakovLukich [email protected]Техническая литература
Кирпичные печи различаются функционалом, для которого они созданы: отопительные, варочные, отопительно-варочные, садовые, банные и др.
А также камины – особый вид домашней печи. Главное назначение всех печей – сжигать топливо, выделяя тепло.
Несмотря на давние традиции и развитую печную индустрию, по сей день бытует мнение, что печную кладку можно делать из обычного кирпича и даже обломков.
Это неверно. Дело в том, что обычный керамический кирпич выдерживает температуру ниже 800 градусов, тогда как внутри печи, при сгорании топлива, значения доходят до полутора тысяч! Обычный кирпич в условиях систематического перегрева, быстро теряет влагу и в короткие сроки разрушается, крошится и нарушает свойства печи. Вот почему для кладки печи и дымохода необходим специальный огнеупорный кирпич, произведенный с применением продукта из тугоплавкой глины – шамот.
Шамот – это обожжённая до твердого состояния тугоплавкая глина – каолин. Представляет собой алюмосиликатный зернистый сплав, разновидность керамики. Получив сырье для изготовления огнеупорного кирпича, шамот измельчают и добавляют в массу на основе глины, из которой затем формируют и обжигают кирпичики. Шамот в составе замеса составляет до 70%. Именно это обуславливает сверхпрочность и устойчивость к механическим повреждениям – даже более высокую, чем у природного камня.
Шамотный кирпич выдерживает температуру до 1600 градусов. Именно поэтому топливная часть печи или камина должна быть выложена только таким материалом. Благодаря огнеупорным свойствам, шамотный кирпич долго нагревается и не очень хорошо отдает тепло дому. Вот почему внешнюю облицовку кирпичной печки необходимо сделать обычным печным кирпичом. А вот шамотным лучше всего выложить целиком камин, включая облицовку, и печную трубу – в противопожарных целях.
4. Как построить кирпичную печь – нюансы?
Люди опытные подсказывают, что лучше всего с этой целью нанять профессионального печника. Но если Вы решитесь делать печную кладку самостоятельно, начните с проекта. В нем важно предусмотреть все функции, которые Вы ожидаете получать от печки: приготовление пищи, выпечка, поддержание тепла, спальное место, если нужно, и т.д. Предусмотрите подробную порядовку. Это Вам поможет не только в процессе работы, но и в расчете строительного материала перед покупкой.
Помните, что печь, как и дом, нуждается в отдельном фундаменте, и он не должен быть сопряжен с фундаментом дома. После того, как печной фундамент хорошо отвердеет, уложите гидроизоляцию и начинайте кладку.
5. Как выбрать хорошего печника?В сельской местности лучше всего работает «сарафанное радио». Если Вы увидели у соседа красивый камин с хорошей вытяжкой или многофункциональную печь, отлично справляющуюся со множеством функций, можно смело спросить координаты печника.
Если же Вы житель города, и впервые приобрели загородный участок, нашли несколько печников по объявлениям и теперь выбираете, то обратите внимание на «портфолио»: современные печники фотографируют свои работы и с удовольствием подробно рассказывают, что это был за заказ, с какими нюансами пришлось столкнуться, и как они вышли из положения.
Если печник специально учился своему делу и даже принес на встречу диплом, ознакомьтесь с документом – это еще не гарантия хорошей печи, но, как минимум, защита от профанации.
Помните, однако, что хорошие печники встречаются и без дипломов.
Печной огнеупорный кирпич выбирают здесь >>
Лучшие дымоходы для Вашей лучшей печи у нас здесь >>
Описание, устройство, принцип работы:
Есть много вариантов печей. Один из самых распространенных в России видов, который пользуются спросом — русская печь. Она отличается многими факторами, а также имеет массу преимуществ.
Как вы уже наверное догадались, сегодня мы поговорим о кирпичной русской печи и рассмотрим как ее самостоятельно построить.
Русская печь очень часто использовалась в прошлом веке. Она была стандартным, обыденным предметом быта для обогрева жилища. Ее фундаментом было опечье, которое изготавливали из различных материалов, таких как: кирпич, камень, древесина и даже бетон.
У печки также существует так называемая подпечная часть (подпечек), там обычно храниться топливо, оно успевает полностью высохнуть перед последующей эксплуатацией.
Из-за этой особенности вам не придется тратить много времени и сил, чтобы печь снова начала работать, то есть обогревать помещение, либо использоваться в качестве плиты для приготовления пищи. Если топливо полностью высохло, оно может разгореться от одной искры.
Одно из основных отличий русской печи это то, что она очень хорошо обогревает дом, даже после окончания топки. Она накапливает в себе тепло и выдает его в течении следующих суток.
Работает русская печь достаточно просто. У нее имеется загнеток, наверху загнетка имеется претрубье, которое уменьшается в диаметре, в зависимости от высоты, то есть чем выше оно находиться, тем оно уже. У стены также имеется боковая часть с углублением, где храниться зола. Там же храниться топливо, а именно его тлеющие остатки. Они же и отдают тепло в течение суток, пока печь снова не растопят.
Иногда, золу хранят на специальной плите, которая, как правило, выполнена либо из чугуна, либо из камня. Также для более простой работы русской печи и более частого ее использования, так называемый зольник вообще не обустраивали. Отмечу, что такое делали только очень бедные люди.

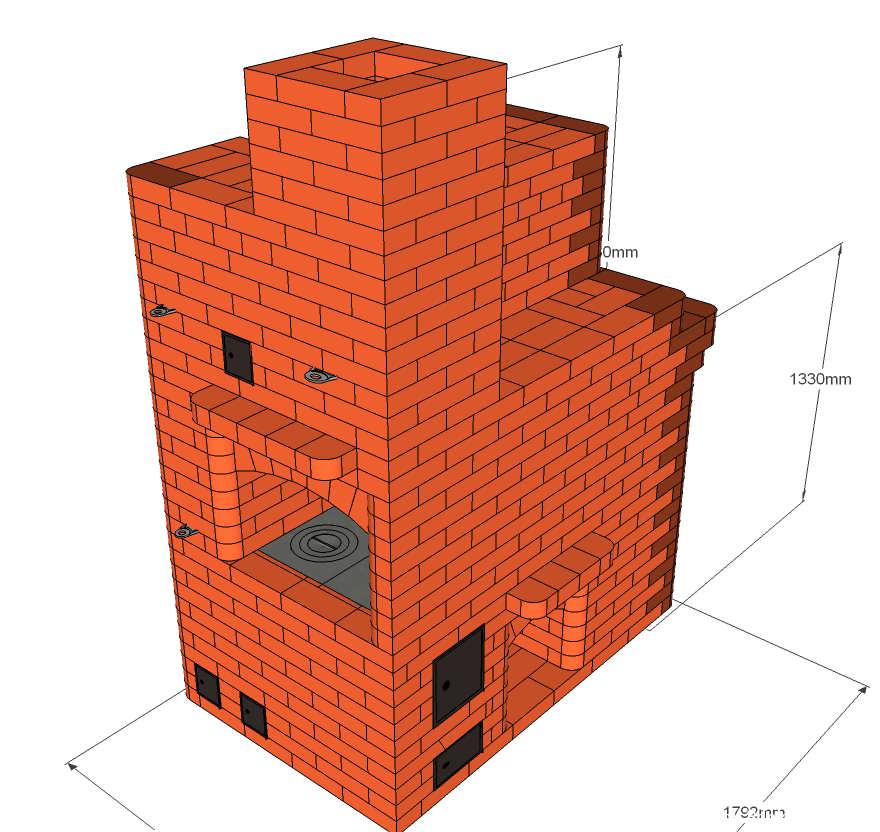

Чтобы печь не задымлялась строго следуйте всему, что указано в чертежах. Необходимо чтобы стенки печки были как можно более гладкими. Также запомните, что штукатурить загнеток категорически запрещено. Достаточно будет произвести шлифовку до необходимого состояния.
Еще один просто необходимый элемент русской варочной печи – топка. Она напрямую влияет на то, как будет работать печь. Внутри топки имеются камеры, они бывают двух видов: варочная, а также топливная. Раньше, чтобы выложить топку, вызывали печников с большим опытом, и они могли соорудить излом между частями.
Приготовление каких-либо блюд происходит из-за того, что на продукты питания воздействует воздух очень высокой температуры.
Еще одни необходимые элементы для нормального функционирования русской печи — два тепловых вихря, которые должны образовываться внутри нее. Они за счет особых колебаний вращательного типа компенсируют один другого и наоборот, тем самым не вызывая турбулентных происшествий.
Если же печка имеет очень низкий порог, то уровень циркуляции всегда понижается.
Также эти самые вихри помогают задержать внутри печи топливо. Готовка в кирпичной русской печи происходит так, что блюдо напрямую не контактирует с огнем, поэтому в нем нет каких-либо вредных веществе, по типу токсинов или канцерогенов. Также стоит уделить особое внимание горнилу, которое желательно изготовить наклонным. Если это условие будет соблюдено, то все топливо, которое попадет в печь, сгорит со 100% вероятностью, а также вы сможете избежать дыма и случайно появившихся искр. Кстати, еще одно предназначение загнетка – сохранение нормальной температуры для уже готовых к употреблению блюд.
Всем привет! Никто не будет спорить, что загородный дом нуждается в источнике тепла, в качестве которого нередко используется печь, работающая на твердом топливе. Печь для загородного дома можно приобрести в готовом виде, выбрав подходящую модель, либо возвести из кирпича по типовому или оригинальному проекту, так что – же выбрать? Вот именно с этим вопросом попробуем разобраться далее.
Твердотопливные печи бывают двух типов – металлические и кирпичные.
Металлические. К преимуществам можно отнести компактность, простоту установки, отсутствие необходимости оборудовать специальный фундамент под печь и кирпичный вертикальный дымоход – это упрощает выбор места установки агрегата. Печи из металла быстро нагреваются и активно отдают тепло. Металлическую печь на дровах можно купить или изготовить собственными силами.
В число недостатков металлических изделий входит недолговечность (со временем металл прогорает), невысокий КПД и быстрое остывание корпуса после окончания процесса горения – и как следствие необходимость тратить большое количество топлива для поддержания в помещении комфортной температуры.

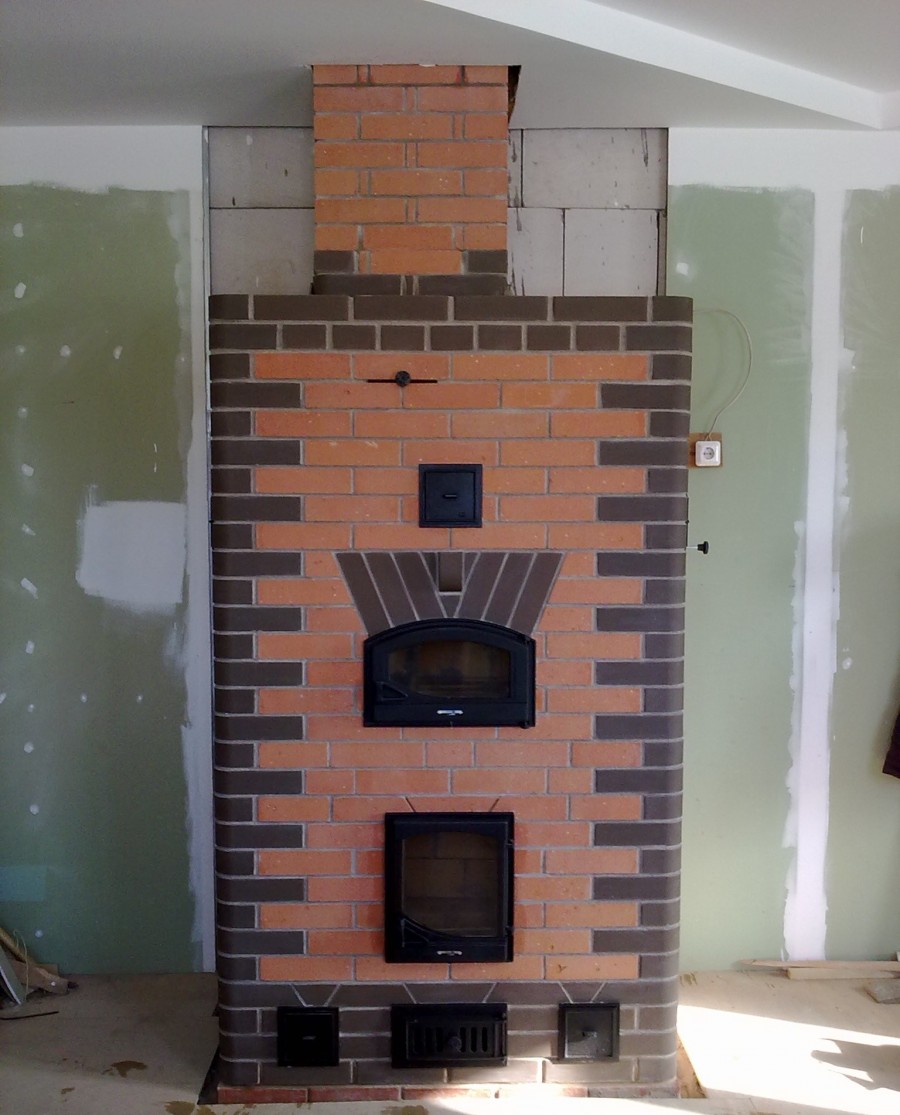

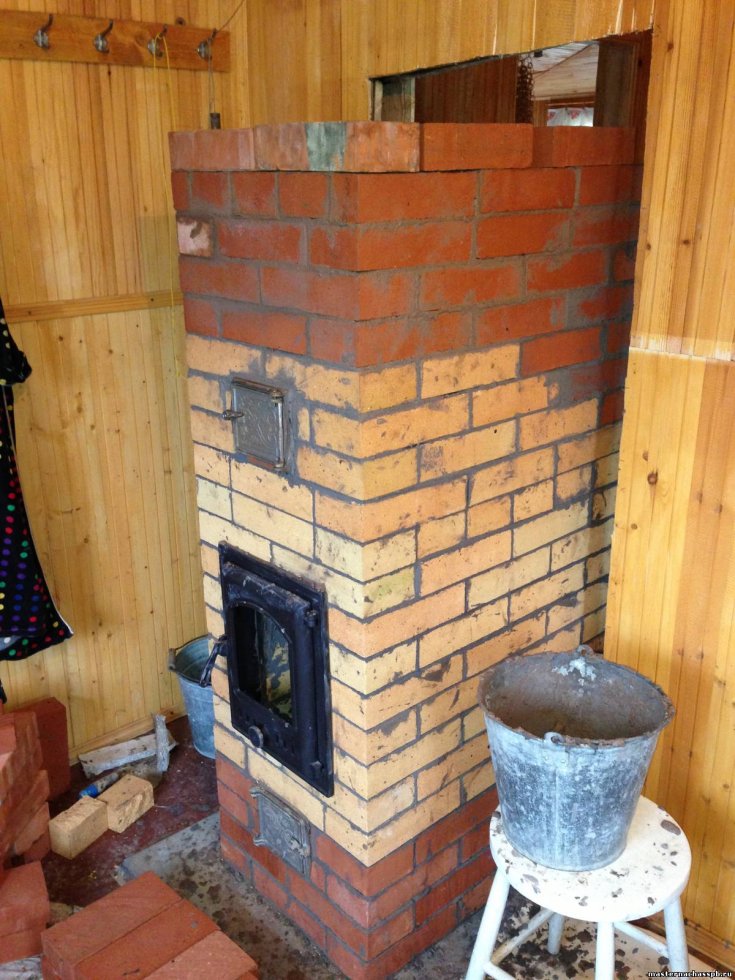

Кирпичные. Одним из важных преимуществ кирпичных конструкций является способность аккумулировать тепло – грамотно спроектированная печь после прогорания последней закладки топлива в течение нескольких часов продолжает отдавать помещению тепловую энергию.
Кроме того, кирпич впитывает излишки влаги, позволяя поддерживать в доме благоприятный микроклимат. Кирпичная печь выглядит эстетично и способна стать украшением любого помещения. Если вы остановили свой выбор на кирпичной печи и хотите построить ее самостоятельно, советую ознакомиться вот с этой статьей.
У кирпичных печей есть ряд недостатков, одним из которых является большой вес конструкции. Для печного агрегата (за исключением компактных варочных печек) необходим капитальный фундамент, отдельный от фундамента самого дома. Также нужно возводить вертикальный дымоход из кирпича. На выведение печи в рабочий режим уходит немало топлива и времени, поскольку требуется прогреть толщу кирпича, из которого сложена конструкция. Печь из кирпича – дорогостоящий отопительный агрегат, поскольку велики затраты на качественный материал и услуги профессионалов в сфере проектирования и строительства печей.
Выбирая печь для дачи или частного дома, обратите внимание, что функциональность металлической и кирпичной печи можно расширить, добавив водяной отопительный контур, превратив печь в котел.
В случае использования металлической печи водяную рубашку монтируют на дымоход или корпус.
Если печь изготовлена из кирпича, теплообменник устанавливают в топочную камеру. Наличие теплообменника важно предусмотреть на этапе проектирования печи, иначе сильно уменьшается объем топки и снижается мощность агрегата. Кроме того, топливо в этом случае придется подкладывать значительно чаще.
Определившись с материалом изготовления печи, необходимо подобрать модель с учетом потребности помещения в тепле и функциональности агрегата. Мощность печи должна соответствовать размерам обогреваемого помещения.
Металлическая печь без водяного теплообменника способна обогреть только то помещение, в котором она находится. Обычно, они подразделяются на отопительные и отопительно — варочные.
В число популярных моделей входит:
Из кирпича возводятся печи с любым функционалом.
Помимо агрегатов, которые служат только для отопления, возводятся:

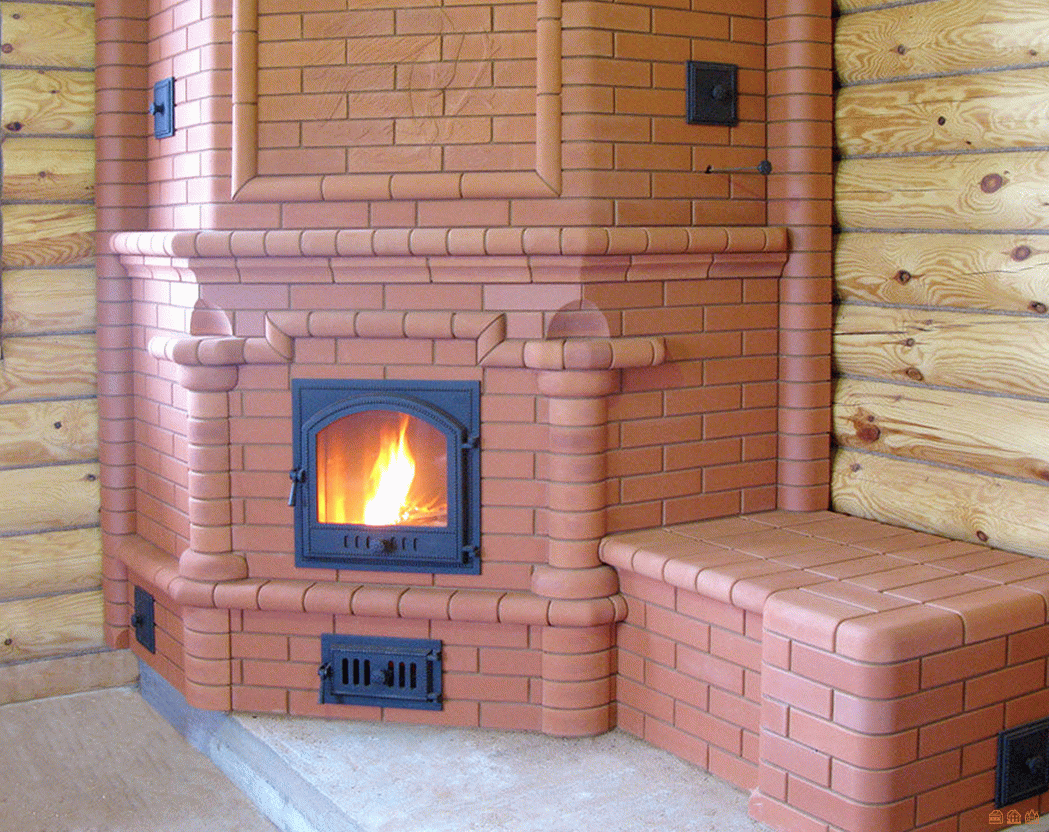

Кирпичная печь способна обогревать сразу несколько помещений, если расположить ее соответствующим образом. У многофункциональной конструкции сложной формы часть с плитой и топкой выходит в кухню, часть с камином – в гостиную, бок может обогревать детскую или спальню. Проектируя кирпичную печь, следует сразу «привязывать» ее к конкретному месту установки. Не стоит рассматривать отдельно возведенный камин в качестве единственного источника тепла для дома, поскольку основная часть тепловой энергии от сгораемого топлива уходит с дымовыми газами на улицу. Если кирпичный камин достаточно массивен и расположен в центре комнаты или встроен в перегородку между двумя помещениями, теплоотдача от конструкции выше, чем от камина, пристроенного к наружной стене.
Как выбрать печь для дома? Прежде всего, следует определиться с требованиями к конструкции. Для летнего дачного домика оптимальным вариантом станет энергоэффективная металлическая печка «Булерьян» и ее разновидности. Такие агрегаты доступны по цене и просты в установке, потребляют небольшое количество топлива, быстро прогревают помещение за счет конвекции теплого воздуха.
Для частного дома и дачи круглогодичного использования оптимальным выбором станет кирпичная печь, способная долго сохранять тепло. Конфигурация печки подбирается индивидуально с учетом расположения и количества помещений.
Видео по теме «какую печь выбрать для дома»:
class=»eliad»>Если вы покупаете товар по ссылкам на этой странице, мы можем получить комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.
Вы любите тепло дровяной печи?
Может быть, вы думаете, что этого не может быть в вашем доме, потому что дровяные печи могут быть довольно дорогими?
Ну, о расходах больше не беспокойтесь. Когда мы переехали в наш дом, в нем не было дровяной печи.Я продолжал копить на проект, но без дров зимой было очень холодно.
Потом муж наткнулся в интернете на идею превратить обычную бочку в дровяную печь.
Естественно, мы знали, что это наше решение, и начали исследовать, как завершить этот недорогой проект, чтобы у нас было дровяное отопление для нашего дома.
Вот что мы придумали:
Первый шаг к созданию недорогой домашней дровяной печи — это найти бочка.
Это должна быть металлическая бочка, в которой нет отверстий.
Теперь, возможно, вы сможете купить себе в лесу довольно дешево.
Или вы можете спросить у местного жителя, есть ли у него металлическая бочка, которую они не прочь бы вам подарить. Бесплатные обычно лучше в моей книге.
После того, как вы нашли металлическую бочку, можно переходить к следующим шагам.
Самая большая часть работы по созданию этой дровяной печи — убедиться, что у вас есть прочный очаг.Причина в том, что, поскольку металл ствола тонкий, он будет отводить много тепла.
Убедитесь, что вы построили очаг, способный выдерживать такую высокую температуру. Хорошим примером этого будет построение очага из камня. Если вы не совсем уверены, как построить очаг, вот отличный урок, который вам поможет.
В нашем случае мы решили использовать плиточный очаг, потому что плитка дешевле, но я также собираюсь добавить некоторые каменные акценты, чтобы выделить ее.
Если вы не сможете найти весь камень самостоятельно, он может стать довольно дорогим и довольно быстро.
Если вы работаете с ограниченным бюджетом, то плитка может быть для вас хорошим вариантом. Вот ресурс, который поможет вам понять, чем может помочь плитка. Короче говоря, вам понадобится слой подкладки, термостойкий раствор и настенная плитка, уложенные поверх гипсокартона и шляпный канал.
Очевидно, у вас есть варианты, которые могут меняться вместе с вашим бюджетом при постройке очага.
После того, как вы построили прочный очаг, вы готовы приступить к собственно созданию дровяной печи.
Дверь будет поставляться с комплектом ствола. Вам нужно будет выбрать самый прочный конец ствола, чтобы поддерживать дверь.
Затем вам нужно будет поставить бочку так, чтобы конец, на котором вы хотите открыть дверь, был направлен к вам. Положите дверь поверх этого конца бочки и обведите контур. Затем вам нужно будет использовать какую-нибудь пилу (ножовку, лобзик и т.
Д.), Чтобы пропилить контур ствола.
После того, как вы прорежете отверстие в стволе, вставьте дверцу в отверстие, чтобы убедиться, что она подходит.Если посадка надежна, используйте гайки и болты, которые идут в комплекте, и дрель с подходящим сверлом, чтобы закрепить дверь в отверстии.
Когда дверь надежно закреплена, можно двигаться дальше.
Теперь я знаю, что много говорил о создании прочного очага с учетом того бюджета, который у вас может быть. Чтобы придать стволу немного большей устойчивости, вы также собираетесь добавить ножки, чтобы поддерживать его на этом очаге.
Вытяните ножки из комплекта и равномерно разместите их на нижней стороне ствола.
Опять же, вам понадобится сверло с битой подходящего размера, чтобы прикрепить ножки к стволу.
Как только вы почувствуете, что ноги находятся там, где они должны быть, и ствол имеет надлежащую опору, вы будете готовы перейти к следующему шагу.
Если у вас когда-либо была дровяная печь, то вы знаете, что дымоход и заслонка — важные составляющие проекта.
Дымоход следует надеть на ствол сзади. Вам нужно будет разместить деталь на стволе в том месте, где вы хотите, а затем закрепить ее прилагаемыми винтами, используя дрель и подходящую коронку.
Теперь демпфер должен был быть включен в дверь во время этой части установки. Вам следует потратить это время на то, чтобы ознакомиться с ним и научиться правильно открывать и закрывать.
Как видите, бочки просты в изготовлении и очень удобны в использовании.
Нет, вы не выйдете в город и не станете танцевать джигу, потому что вы построили дровяную печь из бочки. Я имею в виду, если ты не хочешь.
Однако вам нужно будет покрасить бочку.Это защитит ствол. Честно говоря, когда муж впервые показал мне идею использовать бочку в качестве дровяной печи, я слегка подняла на это нос. Я подумал: «Бочка? В самом деле?»
Затем я начал проводить собственное исследование и увидел, как можно раскрасить бочки в разные цвета и на самом деле сделать их шикарными в деревенском стиле.
Это привлекло мое внимание.
Когда я говорю вам покрасить ствол, вы, очевидно, можете использовать обычную черную краску, если хотите.
Тем не менее, я рекомендую вам мыслить нестандартно, если вам трудно иметь дело с бочкой для дровяной печи.Подумайте о том, чтобы покрасить ствол в красный или бирюзовый цвет. Вы можете даже покрасить его в белый цвет, если хотите.
Также имейте в виду, что если вы попытаетесь купить дровяную печь, выкрашенную в другой цвет, вы автоматически заплатите более высокую цену.
Это способ получить красочную и уникальную дровяную печь за небольшую часть стоимости обычной, более традиционной дровяной печи.
Затем, выбрав цвет, выньте бочку наружу и разожгите внутри нее. Дайте огню стать очень горячим, чтобы он сгорел от жира или других компонентов, которые могут быть прикреплены к стволу снаружи.
Затем дайте ему остыть, а затем протрите бочку, прежде чем наносить краску для барбекю выбранного вами цвета.
Добавьте решетку и нагревательную пластинуЕсли вы покупаете решетку и нагревательную плиту, вы будете использовать сверло и винты, которые идут в комплекте с ними, чтобы прикрепить их к стволу.
Однако, если вы их не покупали, знайте, что вы можете добавить в бочку обычные решетки газового гриля, и они тоже будут работать.
Итак, если у вас есть старый барбекю или газовый гриль, который вы не используете, подумайте о том, чтобы зацепить эти решетки и установить их здесь.
Если вам нужна плита, приварите плоский кусок металла к верхней части ствола. Он должен работать так же.
Поскольку вы используете эту дровяную печь-бочонок в помещении, важно прикрепить ее к трубам. Если вы впервые устанавливаете дровяную печь в своем доме, вам нужно будет следовать этому руководству, чтобы узнать, как правильно установить дымовую трубу.
Помните, что вентиляция дровяной печи часто может проходить через стену или потолок.
В нашем случае для простоты мы решили пройти сквозь стену.
Также помните, если сомневаетесь, звоните профессионалу. Важно, чтобы ваша печная труба была установлена правильно.
Как только вы узнаете, как вы собираетесь его устанавливать, вы можете найти свой трубопровод в местном магазине больших коробок или здесь.
Вы можете легко купить небольшую дровяную печь примерно за 300 долларов (или так я нашел в своем исследовании дровяной печи).
Затем вам просто нужно прикрепить ее к своей печной трубе, и все готово.
Однако, очевидно, это будет стоить вам намного больше денег. Обычно вы можете построить бочковую печь примерно за 1/3 стоимости обычной дровяной печи.
Хотя над стволом требуется больше работы, он в конечном итоге становится чем-то очень уникальным и полностью изготовленным вами вручную. Он также имеет тенденцию откладывать немного более теплого тепла из-за толщины металла.
После установки снимите нагрузку. Приготовьте себе горячий напиток и просто расслабьтесь и наслаждайтесь красотой и теплотой своего проекта.
Надеюсь, это поможет вам создать великолепный проект для вашего дома, который будет обеспечивать тепло и стиль в вашем доме на долгие годы.
Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.
Вот 24 дровяных печи своими руками, которые может построить каждый.Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены с небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что ты сделаешь это на сто процентов.
Когда мы построили нашу коптильню почти шесть лет назад, мы обсуждали, что мы хотим использовать в качестве источника дыма.
Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!
Моя немедленная реакция лучше всего описана слева.Использование ископаемого топлива для наших курильщиков не соответствует нашей долгосрочной цели энергетической независимости. Когда он сказал пропановая печь, я подумал, что он имел в виду пропановую печь. Он быстро исправил мое недоразумение и рассказал мне о ледяной лачуге, которую видел раньше. Владелец переделал старый баллон с пропаном в дровяную печь для своей хижины и даже добавил к ней кухонную поверхность. Эта мысль меня заинтриговала; это было то, из чего я мог получить двойное использование. Поэтому следующие несколько часов мы потратили на наброски различных идей того, как это должно выглядеть, и это был наш окончательный результат несколько недель спустя.
Фотография слева после шестичасового обжига, чтобы удалить всю старую краску с резервуара, прежде чем я перекрасил его с помощью hi-temp rustoleum.
Я называю это своим маленьким коричневым бомбардировщиком. В качестве дымовой трубы мы использовали кусок трехдюймовой трубы глушителя, которая затем соединялась с печной трубой, идущей в нашу коптильную камеру. Но достаточно о нашем проекте; перейдем к 24 другим дизайнам.
Некоторые из них — не что иное, как водонагреватели; в то время как другие могут эффективно отапливать целые дома, используя принципы конструкции ракетных печей.
Lazyman’s Mini Camping Brazier от воблера.
Мини-кемпинг-мангал горит около 15-20 минут, прежде чем за одну загрузку останется немного пепла. Учитывая его размер, при запуске он выделял много тепла и лишь немного дыма. Поскольку пламя гаснет, его будет легко поддерживать.
Rocket Stove Эндитомпкинс
Обожаю ракетные печи… Для тех, кто не знает, что это отличный способ готовить на дровах.Основной принцип — сжигать дрова горячим и быстрым способом, что более эффективно.
Таким образом, вы изолируете огонь и направите тепло туда, где оно нужно… Кастрюлю! Рабочие перчатки важны, поскольку это требует большого количества снайперской работы с листовым металлом.
Взломать Weber Rapidfire®, Markyb
За эти годы я сделал несколько таких печей, вырезанных из консервных банок и прочего лома. Когда я увидел Weber Rapidfire в моем местном хозяйственном магазине, он был по разумной цене (20 фунтов стерлингов в B&Q) и выглядел так, как будто он был готов для взлома действительно хорошей дровяной печи.
Дровяная печь от carsten888
Не используйте алюминий. он загорится, когда температура станет достаточно высокой для самовозгорания, плавления или действительно агрессивного горения с летящими горячими искрами. Положите внутрь немного картона или бумаги и сложите сверху маленькие палочки, чтобы поджечь.
Водонагреватель в дровяной печи от ShutterBugger
Около 6 лет назад, когда стоимость отопления моего дома росла, я начал искать проекты дровяных печей.
В «Новостях Матери-Земли» (выпуск № 49, январь / февраль 1978 г.) я нашел многообещающую статью об использовании выброшенных нагревателей горячей воды. Я использовал эту статью в качестве руководства.
Миниатюрная походная плита от Random_Canadian
Глядя на походные печи, я подумал, что мне нужна маленькая. Это миниатюрная походная печь на дровах (альтернатива чайному свету). Печка сделана из медных трубок лома и около 3х часов моего времени. Я использовал медную трубку 2 5/8 и основную медную водопроводную трубку.
Дровяная горелка для газовых баллонов от btop
Дровяные горелки для газовых баллонов очень просты в изготовлении, эффективны и идеально подходят для ночных вечеринок. Если вы перевернете их вправо, середина может начать светиться красным, вы можете поставить чайник сверху или срезать верх и добавить конфорку. Их действительно легко сделать.
Сделайте Пограничную плиту из газового баллона от Beenay25
Недавно я увидел в сети печку пограничного типа и подумал, насколько она хороша для кемпинга.Я также думал, что цена была глупой, и что я мог сделать такой же хороший почти за бесценок. Не могу не подчеркнуть, насколько важно безопасно пройти этот этап. В газовом баллоне не должно быть газа.
Ракетная печь космического корабля «Шаттл» автор: msel
Намного проще круглой и практичной, здесь нет изоляционного материала. Если не использовать внешний стальной корпус, он очень быстро остывает. На ее создание у меня ушел один день. Если вы хотите построить, изгибая внешний стальной корпус, вы можете сделать это без особой сварки.
Подогреватель массы с ракетной печью от Seniortrader
Через Google Translate: Топливо подвергается сильному нагреву.
Тепло увеличивается в изолированном внутреннем дымоходе, завершая сгорание. Когда ракета достигает своего нормального рабочего тепла, дым не выходит из трубы. Я воспользовался опытом других.
CNG трубчатая печь Salamander от Rimar2000
Около двух месяцев назад я обнаружил на свалке (вид с большой надписью «ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ») баллон со сжатым природным газом, который, несомненно, принадлежал одной из нескольких угнанных машин, которые там сгорели.С трудом поднял, загрузил в багажник машины и привез домой.
Дровяная печь из листовой стали от GarlicCharge
Я не профессиональный слесарь, а парень с инструментами и мастерской. Конечный результат был очень успешным … Плоская поверхность нагревается достаточно, чтобы готовить и / или кипятить чайник, и выдает примерно 4-5 кВт, когда он полностью нагреется.
5Как построить нагреватель ракетной массы с помощью велакреации
Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания своих собственных.
Бочковая печь Строится с помощью Falling_stone
У меня есть несколько бочек из нержавеющей стали.Я решил, что возьму самую красивую и сделаю из нее печь. Это почти завершенный первый этап сборки барабанной печи. Я собираюсь добавить дополнительный барабан радиатора.
Горелка для баллонов с газом от Dw-fabriation
Я специализируюсь на сварке и производстве, поэтому мне повезло, что у меня под рукой есть инструменты. Но если честно, основным инструментом для этой работы была болгарка.
Я должен добавить, что я довольно привередливый и перфекционист, и затраченные часы могут выдать это.
Pot Belly Stove / Открытый дровяной обогреватель от qakaos
Вот моя версия типичного «уличного дровяного обогревателя», построенного на каникулах и готового к зиме в Австралии. Это был отличный маленький проект, в котором я мог потратить 4 дня на сварку вещей вместе! В моей сборке используются 3 старых тормозных барабана для грузовиков, стальной лом и обрезки водопроводных труб.
Горючие печи.Сделано из бензобака доктором Куи
Моя цель: построить дровяную печь для обогрева моего сарая, чтобы я мог возиться в холодные зимние месяцы и не замерзнуть насмерть. Я оценил профессионально построенные дровяные печи и нашел очень мало менее 400 фунтов стерлингов, в большинстве случаев около 600 фунтов стерлингов, поэтому я решил построить свою собственную печь.
Дровяная печь из лома от NutandBolt
Мой план состоял в том, чтобы сделать лучшую печь для плавления алюминия, но, обсуждая этот вопрос с моей женой, она хорошо отметила, сколько раз я буду использовать печь, а сколько раз мы будем сидеть холодным днем в саду с теплая дровяная печь.
Minion Log Burner by doddieszoomer
Найдите пустой газовый баллон. Если он не совсем пустой, вы можете использовать гвоздь, чтобы удалить оставшийся газ. Когда он опустеет, я срезаю кран сверху. Затем заполните его водой, чтобы удалить оставшийся газ. Используйте волшебный маркер, чтобы выделить свой рисунок.
Газовая баллонная горелка Vader от doddieszoomer
Мне нравится использовать малярную ленту, чтобы удерживать биты на месте.Я отметил, где будет идти петля, просверлил и нарезал метчиком 4 мм и прикрепил петлю с помощью крепежных винтов 4×10 мм.
Мне легче просверлить, постучать и прикрепить петлю, пока бутылка цела.
Газовая горелка для баллонов от doddieszoomer
Чтобы поднять конфорку над землей, я приварил три ножки, 3 ножки не качаются. Распыление краской для печки и барбекю. Что ж, первый огонь — это ошеломляющий успех, я действительно впечатлен тем, сколько тепла он выделяет… если бы я снова зажег огонь, я бы сделал дверь меньше.
Горелка в форме поросенка. автор: RuudvandeLooij
Добро пожаловать на создание моей версии газовой горелки на дровах. Я надеюсь, что вам всем он понравится, и что я дал некоторым из вас хорошую идею сделать оригинальную версию самостоятельно. В этом руководстве я не буду подробно описывать, как правильно выполнять сварку.
Babe-BQ от abitdifferent
Я смотрел на несколько газовых плит, которые вдохновили меня, в основном это дровяная горелка с закрытой крышкой, дроссельная заслонка в носу предназначена для регулирования тепла, с открытой крышкой это барбекю, работающее на древесном угле, это не все еще готово, но для его завершения нужны только гриль и пепельница.
Дровяная печь Бобы Фетта от RushNafikov
Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны представляли собой случайные металлические отходы. Краска представляла собой высокотемпературную краску для решетки из строительного магазина (серебряную и черную) и краску двигателя (красный и зеленый).
Одно слово предостережения, многие проекты используют старые баллоны с пропаном в качестве основного материала для своей конструкции.Они дешевы, их много на складах металлолома, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при резке баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы тот разрезал для меня бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рисковать использовать списанный бак. Будьте осторожны, люди.
Наша семья переехала в штат Мэн 17 лет назад, чтобы перейти к более простому образу жизни после рождения дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы мы могли поделиться своими проектами с людьми, которые также хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.
В загородном кемпинге, на суше или в длительной экспедиции — отличный способ эффективно готовить, используя меньше топлива и уменьшая количество дыма Бесплатный и экологичный способ с низким уровнем воздействия — построить глиняную печь.
Добавить TipAsk QuestionDownload
Мы делаем это в пустыне на юго-западе, поэтому у нас есть много глинистой почвы, из которой получится хорошая печь.
Сначала мы начинаем смешивать немного почвы с водой. Вы можете сделать это вручную или попросить кого-нибудь топтать грязь ногами. В местах, где есть курганы термитов, глина, которую строят термиты, особенно хороша для строительства грязевых печей. В некоторых местах может потребоваться добыча глины для добавления в смесь.
Добавить TipAsk QuestionDownload
На этот раз мы использовали несколько экологически чистых и законно собранных ребер сагуаро, но любые палки подойдут.Лучше всего использовать зеленые палочки, так как они не так легко подгорают при первом приготовлении.
Добавить TipAsk QuestionDownload
В форме подковы. Свободными руками в конечном итоге будет горшок или подставка для сковороды.
Добавить TipAsk QuestionDownload
Мы используем найденный кусок стали в качестве сковороды. Размажьте его на месте.
Добавьте TipAsk QuestionDownload
Это будет структура, вокруг которой мы построим дымоход
Добавить TipAsk QuestionDownload
Добавьте TipAsk QuestionDownload
Не на 100% важно, чтобы вы защищали все палки от огня, но вы действительно хотите, чтобы они удерживали структуру достаточно долго, чтобы она успела высохнуть.
Добавить TipAsk QuestionDownload
Добавить TipAsk QuestionDownload
На этом этапе вы можете начать сглаживание внешней поверхности печи. После того, как палочки сгорят, верхнюю часть плиты можно сформовать, чтобы в ней можно было держать кастрюлю для более высокой температуры. После завершения печь можно сразу приготовить более
Добавить TipAsk QuestionDownload
Очиститель горения.Сдерживаемый огонь при 0 материальных затрат ?! Блестяще. Это лучше всего работает в примитивных условиях жизни и в условиях выживания. Модифицированная версия этого может быть сделана на приподнятой платформе, чтобы было легче готовить.
Добавить TipAsk QuestionDownload
Добавить TipAsk QuestionDownload
Вы сделали этот проект? Поделитесь с нами!
Я сделал это! Любите ли вы разбить лагерь, хотите, чтобы ваш крошечный дом был поджареным, или просто хотите, чтобы он был на заднем дворе, самодельная дровяная печь — веселый проект с большим вознаграждением.
Дровяные печи могут помочь вам сэкономить электроэнергию и придадут еде восхитительный аромат дровяной печи (если вы используете ее для приготовления пищи). Они могут показаться устрашающими, но хорошая дровяная печь, сделанная своими руками, стоит потраченного времени и усилий.
На первый взгляд вы не могли бы подумать, что эта плита будет легкой в использовании бумажником, но на самом деле это так.
Этот блоггер обнаружил, что он смог сделать свою печь по значительно меньшей цене, чем средняя дровяная печь, которую продают в розницу (он обнаружил, что это стоит около 300 долларов).
Как построить дровяную печь недорого с помощью утренних дел
Если у вас есть старый баллон с пропаном, у вас есть все необходимое для дровяной печи своими руками.
Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионально выглядящего проекта DIY.
DIY Wood Burner Pot Belly Stove от Instructables
По словам этого мастера, он смог создать красивую небольшую уличную дровяную печь примерно за 20 долларов!
Он использовал металлолом, который нашел вокруг своего гаража, много которого, вероятно, есть и у вас дома.
Дровяная печь, сделанная из металлолома от Instructables
Кто знал, что можно сделать дровяную печь из выброшенных ободов шин?
Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.
Дровяная печь своими руками из колесных дисков от подготовленной страницы
Нет никакого способа приукрашивать это, вы будете довольно опытны в DIY, чтобы сделать эту дровяную печь.
Но если у вас есть навыки, оно того стоит! Конечный результат не только великолепно выглядит, но также эффективен и надежен.
Сделайте свою собственную дровяную печь от Hill People Gear
Самое лучшее в маленьком обогревателе — это то, что, если он построен правильно, он может обогреть действительно большое пространство, несмотря на его размер.
Этот блоггер создал небольшой обогреватель, который нанес серьезный удар. Его проект послужит хорошим вдохновением для начинающего мастера по дому.
Дровяные печи своими руками от Manta Bushcraft Blog
Суровая правда об этом самодельном дровяном обогревателе состоит в том, что это проект не для всех. Чтобы добиться таких результатов ручной работы, требуется много навыков.
Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он сохраняет в семье уют даже в холодные 20-градусные ночи.
Самодельный нагреватель массы от Permies
Эта печь сделана из листовой стали и выглядит красиво.
Сделавший это человек говорит, что он не профессионал, а просто человек с мастерской.
Неясно, насколько легко сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и отлично выглядит.
Дровяная печь из листовой стали от Instructables
Если у вас уже есть идея сделать свою собственную печь, но вам просто нужны некоторые планы, как это сделать — вот и все!
Следуя этому пути, вы можете проявить немного творчества и придать дизайну свой собственный стиль.
Самодельная дровяная печь от MOTHER
Это не хлипкая дровяная печь небольшого размера, сделанная своими руками. Это серьезный бизнес!
Блогер, создавший эту печь, изложил все шаги, которые он предпринял, чтобы построить ее. Вы можете ознакомиться с его руководством и посмотреть, справитесь ли вы с задачей создать свой собственный.
Постройте дровяную печь от Purple Sage Trading Post
Для этой дровяной печи вам понадобится старый газовый баллон и несколько других материалов меньшего размера.
По большей части, это довольно простая работа, сделанная своими руками, и вы сразу же сможете приступить к работе со своей новой дровяной печью!
Дровяная горелка с газовым баллоном от Instructables
Это не маленькая самодельная печь в этом списке, но она по-прежнему компактна и выделяет много тепла!
Для его изготовления вам понадобится газовый баллон, который нужно поставить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время начальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.
Дровяная горелка для газовых баллонов от Instructables
Трудно поверить, что эта печь была построена менее чем за 200 долларов! Он великолепный, функциональный и даже из него получается хороший торт!
Нет никаких пошаговых инструкций по воссозданию этой модели, но она может послужить отличным источником вдохновения для тех, кто хочет немного подработать своей дровяной печью.
Самодельная дровяная печь от Natural Building Blog
Этот дровяной обогреватель не только отлично работает, но и выглядит действительно круто.
Это дровяная печь «ракетного» типа, и ее легко изготовить в домашних условиях.
Самодельная самодельная дровяная печь на ракете от Sia Magazin
Вот еще несколько примеров дровяных печей, которые вы можете сделать из выброшенного пропанового бензобака.
Техника у всех может быть схожей, но дизайн немного отличается. Это проект, в который вы можете внести что-то свое, чтобы сделать его своим.
Пропановый бак, сделанный из дровяной печи от Expo Cafe Peru
Если вы никогда не просматривали обучающее видео на YouTube, которое поможет вам разобраться в проекте, вы когда-нибудь делали проект своими руками?
Это видео не содержит пошаговых инструкций по воссозданию гаражной дровяной печи, но дает обзор, который поможет вам начать работу.
Моя супер дешевая горелка для дров для гаража — YouTube
Вам все равно нужно есть, когда вы в походе, верно? Вы можете сделать саму дровяную печь, чтобы готовить вкусные блюда, пока вы готовите их.
Требуется небольшая электромонтажная работа, но он портативный и позволит вам хорошо поесть даже в лесу!
Doc’s Smity Camp Stove — Самодельная дровяная печь от Backpacking
У вас есть старый почтовый ящик, который вы больше не используете, но не хотите выбрасывать?
Из него можно сделать самодельную дровяную печь! Просто переверните ее на бок, прикрепите к ней какой-нибудь трубопровод для вентиляции, и у вас есть функциональная дровяная печь, сделанная своими руками.
Постройте самодельную дровяную печь с почтовым ящиком, используя знания ничего не весит
Так что технически это не печь, но дровяной гриль определенно стоит иметь!
Вы можете приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое на гриле.
Этот проект — простая задача.
Как сделать барбекю / гриль из старых колесных дисков от Eco Snippets
У этой дровяной печи есть верх, позволяющий легко готовить на ней, так что дело не только в тепле.
Подумайте обо всех блюдах, которые вы можете приготовить, используя это! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.
Дровяная печь DIY на 55 галлонов от дома и садоводства
Хорошо, это не самый эстетичный дровяной обогреватель в этом списке, но он, вероятно, один из самых простых.
Все, что вам нужно, это старая банка из-под кофе, веточки и немного воображения, и у вас есть все необходимое для этого небольшого проекта.
Дровяная печь своими руками от DIY Idea Center
В этой дровяной печи, сделанной своими руками, замечательно то, что с ее помощью можно готовить или просто согревать вас, если вы хотите погулять на свежем воздухе холодной ночью.
У него плоская верхняя часть, что позволяет легко готовить, и отверстие, предназначенное для согрева (которое также оказывается достаточно большим, чтобы приготовить зефир, просто говоря).
Дровяная печь DIY от Brilliant DIY
По общему признанию, не у всех есть старый резервуар для воды, лежащий вокруг их дома, который они могут превратить в дровяную печь, но вы никогда не знаете, что вы можете найти в утильсырье площадка!
Поскольку она такая большая, человек, который изначально создал модель, в конечном итоге модифицировал ее, превратив в уличную печь для пиццы на дровах.
Превратите электрический резервуар для воды в уличный дровяной обогреватель от Instructables
Создание дровяной печи своими руками, вероятно, не будет одним из тех проектов, в которых у вас есть все необходимые материалы, просто лежащие вокруг дома. Это не значит, что не стоит пытаться. Если вы начинающий домашний мастер, это отличная возможность перейти на следующий уровень мастерства.
Вне зависимости от масштаба и назначения, дровяная печь обеспечит вам тепло и, по крайней мере, место, где можно приготовить действительно хороший зефир.
На нашем недавнем уроке кузнечного дела у костра мы использовали ракетные печи, чтобы максимально увеличить тепловую энергию и сгорание, достигаемые при использовании древесины в качестве источника топлива. Хотя наши печи были сделаны из бетона, та же концепция может быть реализована с использованием практически любого негорючего строительного материала, такого как металл… или камни! Ракетную печь можно построить, используя только то, что вы найдете в лесу вокруг вас! Фактически, Дакота Fire Hole (также известная как Scout Fire Pit) использует ту же концепцию — и даже скрывает пламя под землей, если вы, скажем, пытаетесь избежать обнаружения.
Несколько лезвий ножа, сделанных в ракетной печи в одном из наших мастерских.
На этой схеме изображена металлическая бочка над стояком тепла (№4, где поднимается пламя) для излучения тепла (для использования в качестве обогревателя или плиты), а также отверстие для отвода дыма и окиси углерода (№7).
Если стены построены с большой степенью теплоизоляции, например из бетона или земли, огромное количество тепловой энергии от горения поднимается прямо к отверстию в верхней части. Он расходует очень мало энергии по сравнению с открытым дровами или пропановой печью.Версия, которую мы построим здесь, упрощает конструкцию и помещает камеру всасывания и сгорания в одну зону.
Спросим Бернулли.
Принцип Бернулли, как он здесь упоминается, гласит, что по мере того, как мы проталкиваем воздух через меньшее отверстие, его скорость увеличивается.
Таким образом, если бы мы сузили отверстие между топливом и стояком (как показано на схеме), горючие газы устремились бы через него с ракетным эффектом.
«Свист» ракетного двигателя в комплекте.
Примечание по безопасности: Бетон может обжечь кожу и глаза.При работе с бетоном надевайте длинные брюки, защитные очки и перчатки.
Вас, вероятно, также заинтересует «Как сделать крючок за 4 простых шага»:
Как сделать крюк-нож за 4 простых шага
Он должен максимально соответствовать внешнему диаметру вашего ПВХ. Не торопись. Сделайте это аккуратно. (Примечание. Поместите его на 1-2 дюйма выше дна контейнера.)
Но не ждите дольше 15 минут! В этом случае удаление ПВХ может оказаться невозможным.Вот, студент нашего курса кузнечного дела у костра достает заготовку для ножа из ядра ракетной печи.
Несколько примечаний:
Чтобы узнать больше о традиционных навыках и навыках на открытом воздухе, опробует бесплатную двухнедельную пробную онлайн-программу независимого обучения на местах THE PACK .
Достаточные зазоры — одно из двух наиболее важных элементов безопасности при установке любой дровяной печи. (Другой — подходящие материалы.) Правильно установленная и обслуживаемая дровяная печь может быть одним из самых безопасных приборов в вашем доме. Но изменение разрешений может создать очень опасную ситуацию.
Глянцевая плитка и очаг Карлик 4кВт
Мы получаем много вопросов о фотографиях печей, которые кажутся гораздо более близкими, чем разрешено.
«Как они могут это сделать?»
Иногда по фотографии сложно определить, насколько близко плита от стены. Зазоры могут быть нормальными, но на фото они кажутся ближе, чем есть на самом деле.
Люди действительно часто нарушают разрешения и публикуют результаты в Интернете. То, что это кто-то сделал, не означает, что это безопасно.
В некоторых случаях печи устанавливаются таким образом, что их невозможно установить, а затем исправить позже. Например, в Tiny House Nation S5E15 у них не было времени установить дымоход перед съемкой эпизода, поэтому декораторы просто поставили плиту там, где они считали ее лучше всего.На фотографиях из серии видно, что печь слишком близко к стене, но если вы присмотритесь, то увидите, что печь еще не подключили.
Зазоры важны, потому что дровяные печи во время работы очень сильно нагреваются. Горючие материалы, находящиеся слишком близко к плите, могут нагреться выше температуры самовоспламенения и загореться.
Для разжигания огня не требуется искра, только тепло, топливо и кислород.
В большинстве случаев нарушение разрешений не вызывает немедленного возгорания.Поскольку материал многократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом. После нескольких месяцев или лет многократного нагрева поверхность, «у которой еще не было проблем», может самопроизвольно загореться.
В целях безопасности температура открытых горючих материалов вокруг печи никогда не должна превышать 117 градусов по Фаренгейту выше температуры окружающей среды, а температура открытых участков (например, под камином) никогда не должна превышать температуру на 90 градусов по Фаренгейту.Если вы наблюдаете обесцвечивание потенциально горючих материалов вокруг печи, это может быть признаком пиролиза. Но вы не всегда сможете это увидеть.
Последствия пожара в сауне
Нарушение габаритов — особенно опасная проблема, потому что часто не сразу вызывает пожар.
Иногда пиролиз проявляется в обесцвечивании или обугливании поверхности горючих материалов, но иногда пиролиз может происходить внутри стены.Вы можете без проблем использовать свою дровяную печь в течение месяцев или лет, пока однажды ваша стена не загорится изнутри без предупреждения.
Зазоры для мошенничества также могут быть вызваны использованием неподходящих материалов. Например, если вы используете гранулированную трубу вместо надлежащей дымоходной трубы класса А для проникновения в вашу крышу, и вы соблюдаете рекомендуемый производителем зазор до горючих материалов, вы создадите опасное нарушение зазора. Труба для пеллет рассчитана на гораздо более низкие температуры, чем дровяные печи, поэтому зазоры рассчитываются с учетом этих более низких температур.Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры производителя больше не соответствуют требованиям.
Зазоры для дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный тепловой экран.
Очень важно, чтобы тепловые экраны были спроектированы должным образом, и чтобы соблюдалось уменьшение номинальных зазоров для данного типа экрана.
NFPA-211, промышленный стандарт для установки дровяных печей, описывает три различных типа теплозащитных экранов.(Примечание: NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и этой статье. Правила в NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандартов, если вы не устанавливаете его на лодке.)
Карликовая печь с изогнутым металлическим экраном
Самыми эффективными теплозащитными экранами являются экраны с воздушным охлаждением. Эти экраны состоят из листа толщиной 24 мм или более, или цементной плиты 1/2 дюйма или толще, с воздушным пространством 1 дюйм за экраном и по периметру для обеспечения свободного потока воздуха.Для этой цели 1-дюймовые прокладки для теплозащитного экрана доступны в Интернете или иногда в местном хозяйственном магазине.
Старайтесь не размещать распорку непосредственно между центром печи и стеной, так как распорки могут проводить тепло через экран к горючей стене. Обычно лучше размещать распорки по периметру щита.
Воздушный поток за экраном и по периметру экрана имеет решающее значение для его успеха. Когда экран нагревается, естественная конвекция воздуха вокруг экрана будет поддерживать охлаждение экрана и материала за ним.
Правильный тепловой экран с воздушным охлаждением уменьшает зазоры до 2/3 (18 дюймов становится 6 дюймов) при использовании в качестве защиты стен или до 1/2 (18 дюймов становится 9 дюймов) при использовании в качестве защиты потолка.
Расстояния рассчитываются от источника тепла до горючей поверхности. Таким образом, для уменьшения зазора 18 дюймов до 6 дюймов с экраном, который стоит на расстоянии 1 дюйма от стены, потребуется не менее 5 дюймов от экрана до источника тепла.
Щиток из листового металла на скамейке
Зазоры рассчитываются во всех направлениях по прямой.
Самый простой способ выяснить, какие поверхности должен покрывать щит, — это отрезать дюбель до номинального зазора, который вы проверяете.
Например, от задней части печи Dwarf расчетный зазор составляет 18 дюймов до горючих материалов. С помощью 18-дюймового дюбеля измерьте все точки на стене, которых вы можете коснуться одним концом дюбеля, в то время как другой конец касается задняя часть плиты. Все эти точки должны быть закрыты теплозащитным экраном.
Карликовая печь с плиточным щитом
Сделайте то же самое для дымохода и боковых стенок печи на соответствующих зазорах.
В этом упражнении вы заметите несколько вещей. Во-первых, тепловые экраны будут иметь тенденцию быть значительно больше, чем профиль печи или дымохода. Во-вторых, чем дальше от горючего материала находится печь или дымовая труба, тем меньше должен быть тепловой экран.
Лазерный настенный экран и трубный экран
Нормативы промышленного стандарта NFPA-211 для настенных и потолочных экранов не распространяются на крепление экранов непосредственно к плите или трубе, но в некоторых случаях можно уменьшить зазоры с помощью прикрепленных экранов.
Прикрепление тепловых экранов с воздушным охлаждением непосредственно к корпусу печей Dwarf с помощью нашего заводского комплекта теплозащитных экранов сокращает необходимые зазоры наполовину, так что 16 дюймов по бокам становятся 8 дюймов, а 18 дюймов сзади становятся 9 дюймов. Точно так же прикрепление тепловых экранов с воздушным охлаждением к нашей одностенной трубе создает двустенную трубу, для которой требуется 9-дюймовый зазор до горючих материалов с теплозащитным экраном между ними вместо стандартных 18 дюймов.
Самый простой способ изготовить тепловые экраны для дымохода с воздушным охлаждением — это разрезать кусок одностенного дымохода.Затем прикрутите экран к трубе, используя термостойкие винты 1-1 / 4 «и 1» керамические или металлические прокладки теплозащитного экрана.
Посмотрите видео по установке 5er Ника, чтобы увидеть пример использования щитов, прикрепленных непосредственно к плите и трубе, чтобы уменьшить зазоры с минимальным визуальным воздействием.
Если ваша плита произведена другим производителем, прикрепление щита своими руками непосредственно к плите или дымовой трубе может быть запрещено, а заводские тепловые экраны могут быть доступны или отсутствовать. Так что обязательно уточняйте у производителя.
Карликовая печь с каменным щитом
В NFPA-211 описаны два других типа экранов, но они редко используются в крошечных живых объектах. Эти два типа щитов построить не проще, чем щиты с воздушным охлаждением, и они менее эффективны.
Изолированные экраны идентичны экранам с воздушным охлаждением, но вместо 1 дюйма воздушного пространства за экраном вы используете 1 дюйм огнестойкой изоляции, такой как минеральная вата или керамическое волокно.Щит этого типа может уменьшить зазоры от стен на 1/2 или от потолка на 1/3.
Щиты для каменной кладки — это кирпичи толщиной 3-1 / 2 дюйма без воздушного пространства, т. Е. Стандартная кирпичная стена. Щиты этого типа могут уменьшить расстояние от стены до 1/3 и обычно не используются для потолка.
Экран любого типа, кроме трех типов, упомянутых в NFPA-211, обычно не должен использоваться для уменьшения зазора, если эта конфигурация не была протестирована. Хотя экраны с воздушным пространством или изоляцией, отличными от 1 дюйма, или экраны с двойным слоем листового металла, вероятно, дадут некоторую выгоду, степень безопасного уменьшения зазора, которую они обеспечат, неизвестна.
Плитка, прикрепленная непосредственно к стене без изоляции или воздушного пространства, не является теплозащитным экраном. Плитка будет проводить тепло прямо через горючую поверхность за ней. Если толщина слоя плитки не превышает 3-1 / 2 дюйма, он не обеспечивает уменьшения номинального зазора.
Листовой металл, прикрепленный непосредственно к стене без воздушного пространства, также будет проводить тепло прямо через нее и не обеспечивает уменьшения номинального зазора.
Помещения, на которые распространяется действие строительных норм и правил, обычно имеют особые требования к свободному пространству.Если печь внесена в список UL для использования в жилых помещениях, вы должны следовать инструкциям производителя в руководстве. Тем не менее, большинство крошечных печей не внесены в списки UL, поэтому вам может потребоваться следовать руководящим указаниям местного строительного кодекса для не включенных в перечень печей, которые обычно требуют зазора 36 дюймов для горючих материалов во всех направлениях.
Если вы используете тепловой экран для уменьшения зазоров в проекте в соответствии со строительными нормами, он не может уменьшить зазоры до менее 12 дюймов в любом направлении, если щит и печь специально не протестированы и внесены в список для этой цели.
Если все, что вам нужно, это кипятить воду, подумайте о том, чтобы сделать печь для кошачьего корма вместо печи из-под газировки. Его даже легче приготовить, чем печь из-под газировки, к тому же он легче и действует как встроенная подставка для кастрюли! Но если вам нужно сделать больше, чем просто кипятить воду, вы попали в нужное место! В приведенных здесь инструкциях описывается, как построить горелку, но вам также понадобится подставка для горшков, сделанная своими руками, чтобы пойти с ней для этой конструкции.
Большинство необходимых материалов, вероятно, уже лежат у вас дома.Единственное, чего у вас может не быть, так это ленты, которая не горит, когда вы используете плиту. Вы можете найти термоленту в любом приличном строительном магазине. Он предназначен для использования на дымоходах, глушителях или еще чем-нибудь — я точно не знаю. Но он сделан из материала, который не горит и не плавится. Булочка должна стоить менее 10 долларов, но вы, вероятно, сможете сделать сотню печей из одного булочки. Вам много не нужно!
Некоторые люди утверждают, что банка «Пепси» — лучший вариант банок с газировкой. Я использовал банки кока-колы, корневого пива и даже виноградной газировки и никогда не замечал никакой разницы, так что пейте, что хотите! Никакой разницы!
Проделайте отверстия по нижнему краю одной из банок царапающим шилом.Некоторые люди говорят, что отверстия меньшего размера более экономичны. Некоторым людям нравятся отверстия большего размера, так как они горят быстрее и горячее. Мне нравятся «нормальные» дырочки. Количество отверстий не имеет особого значения — главное, чтобы они проходили по ободу более или менее равномерно. Я обычно проделываю два отверстия на противоположных сторонах, а затем еще два отверстия на полпути между исходными отверстиями. Потом еще четыре дырки между первыми четырьмя. И затем еще восемь лунок между первыми восемью, всего 16 лунок.
Вырежьте нижнюю часть банки, в которой только что проткнули отверстия.Банка здесь довольно толстая, поэтому для этого она должна быть прочным инструментом. Нож X-acto подойдет, но используйте нож с прочным лезвием. Я использую нож из набора для резки линолеума Speedball. Используйте все, что у вас есть. Если края получаются особенно неровными, их можно подпилить. (Или позже, или вообще не имеет значения для меня!) Если у вас возникнут проблемы, посмотрите это видео на YouTube, чтобы получить помощь.
Отмерьте 20 мм (3/4 дюйма) от дна банки и отрежьте.Это будет верх вашей плиты. Чтобы получить ровный срез, я отмечаю точку на 20 мм, затем держу Sharpie на столе и поворачиваю к нему банку. Чистая, ровная отметина вокруг банки каждый раз! Проще получить чистый разрез, если сначала сделать черновой разрез, чтобы отделить конец банки, а затем второй разрез прямо по отметке, где он должен быть.
Несколько раз надрежьте края плиты, чтобы образовались выступы. Мы будем вставлять верхнюю часть плиты в нижнюю часть плиты, и эти маленькие язычки помогут вам закрепить ее! Я делаю восемь равномерно расположенных надрезов вокруг плиты до точки чуть ниже того места, где краска на банке останавливается.
Теперь пора взять новую банку и вырезать у нее дно. Не проделывайте в нем дырки и не вырезайте дно, как вы делали это в верхней части плиты. На этот раз отмерьте 25 мм (1 дюйм) от дна банки и отрежьте. Если вы хотите быть безумным и сумасшедшим, вы можете сделать свою плиту настолько высокой или короткой, насколько хотите, отрегулировав это измерение так, чтобы она была на 10 мм на короче на , чем окончательная высота, которую вы хотите для плиты. Для вашей первой плиты используйте стандартные 25 мм.Измерьте, отметьте и отрежьте.
А теперь внутренняя стена. Возьмите остатки одной из двух предыдущих банок, которые вы разрезали. Если вы не искалечили их слишком сильно , вы можете вырезать внутреннюю стену из одной из них. Иначе придется оперировать третью банку. Вам нужно вырезать полосу шириной 35 мм (1 1/3 дюйма). (Если вы с ума сошли и делаете плиту короче или выше, измерьте желаемую высоту плиты. В этом случае наша плита будет иметь высоту 35 мм.)
Измерьте внутреннюю стенку дна печи. Вы прорежете полосу наполовину с каждого конца на противоположных сторонах полосы, где концы будут соединяться вместе. Когда вы соединяете концы вместе, убедитесь, что концы полоски находятся на внутри петли. Таким образом, он самоблокирующийся и более устойчивый. Я поставил красный крестик рядом с фотографией, который показывает неправильный способ закрепления концов внутренней стены.
Обрезать внутреннюю стену.Вы можете немного отрезать концы полосы, чтобы сэкономить крошечных немного веса, но очень важно вырезать три небольших надреза примерно на одинаковом расстоянии вокруг одной стороны полосы. Это позволяет топливу течь через внутреннюю стенку к внешней стене.
Пришло время соединить три части вместе. Начните с того, что поместите внутреннюю стенку на дно печи зубчатыми концами вниз. Затем наденьте верхнюю часть плиты, заправив «выступы», которые вы надрезали ранее, внутрь дна плиты.Несколько советов, как получить этот топ — это не так просто, как вы думаете! Острые края «выступов» имеют тенденцию зацепляться при установке верхней части, поэтому перед началом работы слегка изогните выступы внутрь. Вы можете видеть, что я сделал это на второй фотографии ниже, где верхняя часть выглядит взъерошенной. Труднее всего протолкнуть последнюю часть верха, поэтому используйте нож или другой тонкий предмет, например рожок для обуви, чтобы протолкнуть ее. Убедитесь, что внутренняя стенка правильно входит в углубление на плите.Работайте сверху медленно и равномерно, и в конечном итоге все сложится, как пазл.
Печь должна оставаться цельной только из-за трения частей, но в таком случае она не очень безопасна. Используйте высокотемпературную ленту, чтобы плита постоянно работала. В зависимости от ширины ленты вам, возможно, придется разрезать ее пополам, как это сделал я. Затем оберните его вокруг плиты, скрепив вместе верх и низ плиты.
Это дополнительное кольцо для медленного кипячения пригодится, если вы хотите испечь себе угощение или если рецепт требует, чтобы еда закипела. Он сделан из банки из-под газировки. Снимите язычки, затем отрежьте их до того места, где банка загибается вниз по длине. Оставьте немного лишнего, а затем обрезайте по чуть-чуть, пока он не будет плотно прилегать к плите.
Нюхательный табак, поставленный над плитой, поможет вам потушить его.В общем, я рекомендую просто позволить остаткам алкоголя просто сгореть. Однажды, пытаясь сэкономить топливо, я попытался потушить пламя, вместо этого ударил печку себе на колени и поджег свою промежность. Действительно, пусть сгорит спирт! Но если вам абсолютно необходимо экономить топливо, воспользуйтесь этой дополнительной трубкой. Он лишит печь кислорода и погасит пламя. Обычно немного кислорода попадает внутрь, поэтому вам нужно постучать по крышке (не пальцем!) Или налить воду, чтобы полностью погасить пламя, но это сработает.
Предупреждения в сторону, создайте табак так же, как вы делали с кольцом для кипячения, но используйте дно банки, а не верхнюю ее. Отрежьте его слишком высоко, а затем обрежьте тонкими ломтиками, чтобы они плотно прилегали к плите.
По крайней мере, вы закончили с самой печкой из-под газировки. Теперь вы можете соорудить подставку для кастрюли для своей печи (и прежде чем вы спросите, для этой конструкции потребуется подставка для кастрюли — это , такая плита не будет работать, если поставить кастрюлю прямо на плиту!), Найти денатурированный спирт и выяснить как пользоваться походной печью.
А основное преимущество их в том, что для выработки энергии можно использовать не только дрова, но и уголь, паллеты, а также другое твердое топливо.
