Несмотря на развитие современных отопительных технологий, кирпичные печи довольно часто используются для отопления дома, и это объяснимо — они не только эффективно обогревают жилище, но и дарят ощущение уюта и домашнего очага.
Содержание
Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.
При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта.
При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.
Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:

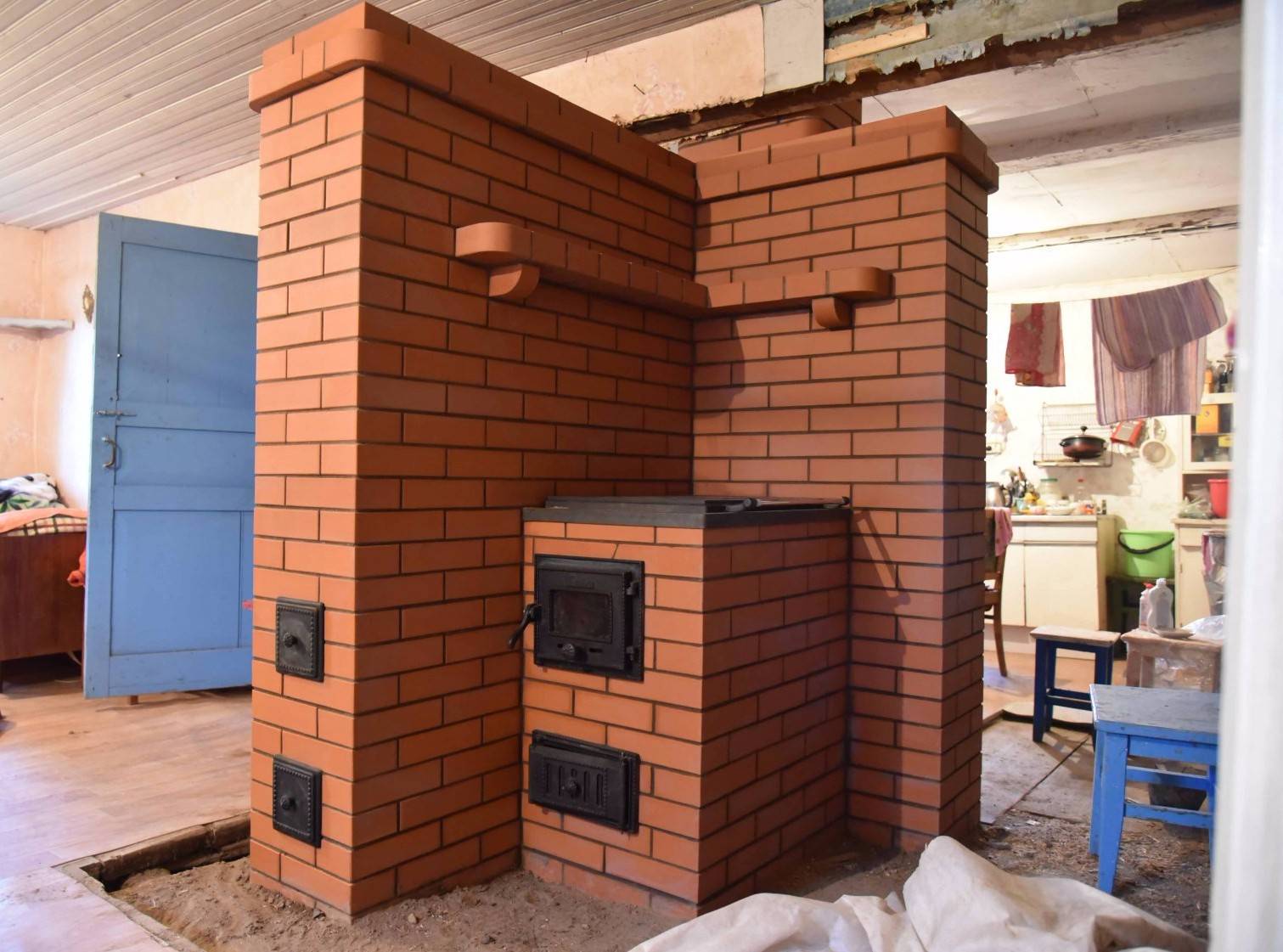

Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.
У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.
[attention type=green]В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.[/attention]
Обзор кирпичных печейНаиболее популярные и проверенные временем базовые конструкции широко используются печниками: они вносят в них небольшие коррективы, подгоняя размеры и функциональность под желание заказчика. Тем не менее, принцип их работы сохраняется, поэтому все кирпичные печки можно разделить на несколько групп.
Видео:мастер-класс кладки своими руками
Русская печьРусская печьОтличается массивностью, большими габаритами и широким функционалом.
Она состоит из открытой топки, которую в некоторых случаях закрывают заслонкой, а также протяженных дымовых каналов, проходящих вдоль всех стенок печки и хорошо нагревающих их. Иногда русскую печь оснащают еще одной топкой с варочной поверхностью.
Русская печь, кроме отопления, позволяет:
КПД русской печи не слишком высок — до 60%, кроме того, ее топка требует определенных навыков. Причем топить русскую печь в зимнее время необходимо регулярно, не допуская перерывов и охлаждения тела печки. При периодической топке в остывшей печки образуется конденсат, кирпич впитывает его и при следующем остывании и замерзании трескается.
Летом русскую печь топят регулярно или периодически, для приготовления пищи, при этом используют «летний» режим, направляя дым с помощью заслонки прямиком в трубу.
Тело печки при этом не нагревается.
Достоинства русской печки:
Недостатки:
[attention type=green]Русскую печь целесообразно возводить в доме для постоянного проживания, при наличии свободного места и финансовых возможностей.[/attention]
ГолландскаяГолландская печьПечь-голландка — довольно популярная конструкция отопительных печей, иногда их оснащают варочной поверхностью. Это печка канального типа — для эффективного нагрева стенок она оснащена дымовыми каналами с вертикальным расположением.
Проходя по ним, дым полностью прогорает и отдает тепло кирпичу.
Особенность конструкции печи-голландки — небольшая занимаемая площадь, что делает ее популярной у дачников и владельцев небольших домов. При этом печь можно сделать любой высоты, поэтому она может успешно отапливать два этажа. Форма печи также варьируется от квадратной и прямоугольной до круглой, но в любом случае ее высота значительно больше ширины, поэтому печку-голландку часто сравнивают с колонной.
Достоинства «голландки»:
При этом она имеет и недостатки:
[attention type=green]Печь-голландка отлично подходит для отопления дачи или небольшого дома, в том числе со вторым или мансардным этажом, при этом она может быть оснащена плитой, духовкой или водяным баком.[/attention]
ШведскаяШведская печьПечь-шведка имеет более универсальную конструкцию по сравнению с «голландкой», при этом ее эффективность значительно выше при компактных размерах. Стандартная шведка многофункциональна, в ней есть и варочная поверхность, и духовка, и две ниши для сушки обуви и одежды, а некоторые мастера дополняют «шведку» камином или лежанкой.
Это печка канального типа, в которой реализован также принцип колпаковой печки — дожиг дымовых газов под сводом топки. Печь эффективно обогревает два смежных помещения, обычно кухню и комнату, с отоплением большого дома «шведка» не справится.
Достоинства «шведки»:
Недостатки «шведки»:
[attention type=green]Шведка подходит для небольших домов с постоянным проживанием или в качестве дополнительного источника тепла в домах с водяным отоплением.[/attention]
КолпаковыеФото: колпаковая печь
Одна из наиболее современных разработок — печи колпакового типа. Их отличие — способность равномерно прогреваться со всех сторон и длительно удерживать тепло. В отличие от канальных печек, в колпаковых или купольных нет извилистых узких каналов, поэтому они не меньше подвержены осаждению твердых частиц и сужению дымохода.
Принцип их действия таков: дым из топки поднимается вверх, под колпак, где задерживается до остывания, после чего по стенкам опускается вниз, нагревая их. Печка может иметь целый каскад колпаков, в которых дым постепенно остывает, поэтому эффективность таких печек весьма высока.
Достоинства колпаковых печей:
Недостатков эта печь практически лишена, поэтому очень популярна у дачников и владельцев загородных домов.
[attention type=green]Печки колпакового типа — отличный выбор для дачи, загородного дома, коттеджа.
Благодаря любому возможному количеству каскадов может отапливать сразу несколько комнат, в том числе на двух этажах.[/attention]
Любой домовладелец, сталкиваясь с печным отоплением, старается снизить трудозатраты, в том числе время, затраченное на топку печки. Поэтому многих интересует возможность сложить из кирпича печь с режимом длительного горения.
Однако это невозможно по ряду причин. Режим длительного горения, реализованный в промышленных печках из металла, подразумевает медленное тление дров, при котором выделяется большое количество дыма, содержащего угарный газ. Промышленные печки, оснащенные режимом длительного горения, имеют герметичную топку, благодаря чему угар не может попасть в комнату.
Кроме того, чтобы обеспечить медленное тление дров, необходимо ограничить поступление воздуха в топку. В кирпичных печках это можно сделать, прикрыв поддувало, но регулировать подачу воздуха таким образом неудобно.
Частично режим длительного горения можно реализовать в «голландке» и русской печке. Но полагаться на эффективность такого метода не стоит, лучше выбрать конструкцию кирпичной печки, позволяющую длительно сохранять тепло, или приобрести металлическую печь с режимом длительного горения — их цена ниже, чем у кирпичных моделей, а эффективность почти не уступает им.
Приняв решение сложить своими руками печь из кирпича, первым делом нужно выбрать конструкцию, отвечающую запросам, найти схему-порядовку и описание кладки, после чего можно приступать к покупке материала и покупных элементов. Кладка кирпичной печки требует знания основных приемов работы.
Основное требование, которое необходимо соблюдать — фундамент под печь не должен иметь жесткой связи с фундаментом дома, иначе при сезонных сдвигах грунта возможно повреждение печи или трубы.
[attention type=yellow]Между шамотной и керамической кладкой обязательно выдерживать зазор около 5 мм, чтобы компенсировать различную температурную деформацию этих материалов.[/attention]
Ее одним концом вставляют в предназначенные для этого отверстия в раме дверки, а другой конец закрепляют между кирпичами на кладочный раствор. Плиту и колосниковую решетку кладут на предыдущий ряд кладки в выбранные в кирпиче пазы. Для компенсации разного температурного расширения кирпича и чугуна используют асбестовую ткань или шнур.Видео: кладка печи своими руками
часть 1.Своими руками.» src=»https://www.youtube.com/embed/jqLwvFE0foc?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share» allowfullscreen=»»/>Выбор правильной конструкции печи и качественная кладка — залог ее долгой и безопасной эксплуатации. Кирпичная печь на дровах, сложенная своими руками, украсит любой дом, к тому же, этот способ отопления надежен и позволяет создать уют и благоприятный температурный режим.
Печь – это поистине уникальная вещь. Она служит для отопления дома, в ней готовят еду, раньше ее часто использовали в качестве спального места.
У камина свои функциональные обязанности.
В печи-камине соединены преимущества обеих конструкций. По сути, это камин и печь, расположенные на общем фундаменте и имеющие одну трубную систему. Конструкция получается компактной и приобретает многофункциональность. Камин удобен тем, что помещение нагревает быстро, а печь накапливает тепло, а потом долго ее отдает.
Исходя из функционального назначения, различают следующие разновидности таких очагов:
Печь может быть только отопительной или отопительно-варочной. При этом в размерах пространства для приготовления пищи – варианты. Для небольшой семьи варочное отделение печи делается компактным, для многочисленной – просторным.
Камины в конструкциях делают открытыми или закрытыми, встроенные каминные топки могут закрываться закаленным огнеупорным стеклом.
Любую печь-камин благодаря наличию различных приемов возведения и отделки можно превратить в очень стильный декоративный элемент дома. Основной материал для нее кирпич, в определенных частях – огнеупорный. Многие строят печи-камины полностью из огнеупорного кирпича. Отделка – в зависимости от интерьера. Печь-камин облицовывают декоративным кирпичом, камнем природным или искусственным, обкладывают плиткой, изразцами, штукатуря, пр.
Современные очаги конструктивно имеют довольно существенные отличия от их древних аналогов. Но основные элементы, в частности система утилизации и камера топки, остались на своем прежнем месте. Сгорание топлива (каменного угля или дров) осуществляется внутри топочной камеры, в которой одновременно циркулирует тепло. Что касается отвода продуктов горения, с этим успешно справляется дымоход.
Главное преимущество кирпичных печей-каминов – это большое количество излучаемого тепла. По этому параметру эффективность кирпича очень высока. Стоит отметить, что кирпичные печи излучают тепло только с внешней поверхности, а длительность процесса обусловлена высокой теплоемкостью материала.
Если говорить о блочных сборных печах с элементами металла, а также полностью металлических конструкциях, то теплоотдача в них осуществляется только во внутреннем пространстве. В этом их недостаток, хотя преимущества у таких конструкций также есть.
Печи-камины в частных домах устанавливают все чаще – это и экономия на отоплении, и подстраховка на случай проблем с отопительной газовой или электрической системой, и возвращение к традициям, и особенная атмосфера. В дачных домах и банях печи-камины часто являются единственной отопительной конструкцией.
Оставьте Ваш отзыв | |
| Я не робот. | |
Отправить Сброс | |
Оставьте Ваш отзыв
Average rating: 0 reviewsОчаг является сердцем зданий, не подключенных к централизованным сетям. Он вырабатывает необходимое для жизни тепло и дает энергию для приготовления пищи. От его производительности и экономичности зависит микроклимат в сооружении, да и сам срок его службы, а это очень важные факторы для работы агрегата, согласитесь?
В статье мы подробно представили, как правильно построить кирпичную печь для дома. Приведены схемы строительства дома, тщательно проанализированы технологические нюансы. Предлагаем тщательно отобранную, скрупулезно выверенную, подтвержденную практикой информацию по выбору и устройству кирпичных печей.
Новичкам и владельцам загородной недвижимости, желающим следить за работой наемных мастеров, поможет информация, которую мы предложили, исходя из требований строительства. Большим подспорьем в освоении материала станут фотоизображения и видеоинструкции.
Содержание статьи:
В конструктивном изобилии кирпичных печей разобраться непросто. Однако владельцам загородной недвижимости, желающим обустроить дом кирпичной сборкой, следует изучить этот непростой вопрос.
Лучше заранее определить оптимальный вариант по назначению и устройству, чем перестраивать и модернизировать.
Печи кирпичные подразделяются на типы по следующим признакам:
В идеале плита, идеально подходящая лично вам, выбирается по двум-трем наиболее важным критериям. Разберем, что следует отнести к значимым, на ваш взгляд, аспектам, что станет основой для выбора оптимального заполнителя кирпича.
Фотогалерея
Фото
Традиционная русская печь
Вид используемого твердого топлива
Строительство печи своими руками
Отопительная печь большой емкости
По по назначению кирпичные печи для частного домовладения делятся на три группы:
Отапливаемых помещений может быть не более трех. При этом стены печи должны по возможности служить частью межкомнатных перегородок.Типичными представителями первой группы являются голландки, тонкостенные печи, построенные в каркасных, изразцовых и марковских конструкциях. Для второй группы характерны русские печи, печи с водяным контуром и без него, а также кухонные очаги.
Фотогалерея
Фото
По функциональному назначению кирпичные печи для обустройства загородных домов делятся на отопительные и отопительно-варочные
Для приготовления пищи предназначены печи с чугунной плитой, которые могут или могут не иметь съемных горелок
Кирпичные отопительные приборы не оборудованы варочными панелями.
У них нет ни печей, ни противней для выпечки хлеба. К ним относятся голландские, ирландские, камины и аналогичные конструкции
В отопительно-варочных печах имеется теплопроводная решетка с дымовыми контурами, варочная поверхность для приготовления пищи. Контур отопительной воды можно подключить к шведским каменкам.
Универсальные русские печи в избах частично заменяют мебель. Кроме топки и конфорки обычно имеют лежаки, устроенные на крыше агрегата
Топчаны, пристроенные к основному топочному массиву, могут топиться одновременно с топкой или получать тепло только за счет ее отопление
Печи кирпичные относятся к печам специального назначения. Это высокопроизводительные агрегаты, которые быстро повышают температуру в парилке.
Среди отопительных агрегатов есть варианты, подготавливающие теплоноситель к нагреву воды. Оснащаются встроенными/навесными котлами или металлическими контурами
Вариант пароконвектомата
Кирпичные печи
Каминная печь
Шведские универсальные печи
Многофункциональная печь с лежанкой
Кирпичный камин с приставным топчаном
Кирпич печь-каменка для бани
Печи водяные отопительные
В третьей группе обилие вариаций.
Однако если принять во внимание конструкции из кирпича, то в основном преобладают печи. Хотя они могут быть и металлическими, но с кирпичной футеровкой – футеровкой топки огнеупорным кирпичом.
Кирпичные печи строятся из материала с высокой теплоемкостью и относительно низкой теплопроводностью. Проще говоря, отопительные, варочные и банные печи из кирпича нагреваются медленнее, чем металлические, но и сохраняют тепло гораздо дольше.
Низкая теплопроводность кирпича хороша еще и тем, что, несмотря на высокую температуру внутри печи, достигающую 500-700º, внешняя поверхность кирпичной конструкции прогревается лишь до 95-100º. Этот превосходный отель отвечает требованиям гигиены и безопасности.
Фотогалерея
Фото
Для кладки основного массива топки и дымового канала, самостоятельных печей потребуется полнотелый красный кирпич. Покупайте только первоклассные изделия без трещин и сколов.
Для кладки печей сейчас выпускается красный кирпич, на наружную сторону которого наносится рельефный рисунок.
При использовании такого материала необходимость в отделке и облицовке здания отпадает сама собой
Для кладки топок, их футеровки (внутренней облицовки) или для сооружения пода русской печи применяется огнеупорный шамотный кирпич
Для выполнения фигурных деталей, ровных углов, красивых печей, фигурных клинкерных элементов можно приобрести
Кирпич красный полнотелый первого сорта
Кирпич с рельефной лицевой стороной
Кирпич огнеупорный огнеупорный
Элементы клинкерные фигурные
900 70 Деление на виды по газовый механизмПриоритетные качества материала весомо дополняют конструктивные особенности печей. Для повышения теплоемкости в них предусмотрены дымовые каналы и камеры, по которым некоторое время циркулирует дым, прежде чем покинуть топку через дымоход и в атмосферу.
Движение газов по дымовым каналам — дым преувеличенно преувеличенно опишу так:
Обратите внимание, что в печах с горизонтально ориентированными каналами охлаждение газов происходит быстрее, т. к. по ним газы движутся медленнее, чем по вертикальным каналам. В результате тепло распределяется по тепловыделяющему массиву неравномерно, чаще всего оно скапливается на выходе из топки.
Для повышения теплоотдачи внутреннее пространство кирпичных печей оборудуют дымовыми трактами — дымовыми каналами, курсируя по которым дым отдает тепло заполнителю
Поэтому в печном деле преобладают кирпичные конструкции с вертикальными дымовыми трактами. В них движение газа происходит за счет действия законов природы. Они соединяются друг с другом или с каналом, выходящим из топки, короткими горизонтальными перемычками.
К недостаткам конструкций с вертикальными дымовыми трактами относится заметная разница в обогреве части топки, расположенной над каналом, примыкающим к топке, и канала, совмещенного с дымоходом. В агрегатах с горизонтальными оборотами низ печи прогревается лучше, вверху холоднее, что лучше по санитарным нормам.
Если вы решаете, как и какую кирпичную печь построить в доме, нужно учитывать, что дым в идеале движется вертикально в восходящем или нисходящем направлении, в зависимости от конструкции. Только под давлением газов, скопившихся над или под перекрытием, оно перетекает в следующий оборот.
Наличие в конструкции каналов слишком большой длины, даже если по площади преобладают вертикально ориентированные пути, тоже не лучший вариант. В результате слишком долгой циркуляции газ слишком сильно охлаждается, что, как и в случае с горизонтальными оборотами, грозит неравномерным нагревом.
Расположение вертикальных и горизонтальных каналов зависит от того, с какой скоростью должен двигаться газ в определенной части топки.
В горизонтальных каналах дым застаивается, в вертикальных каналах движется за счет сил гравитации
Недостатки неравномерного распределения частично устранены в колпаковых печах. В этой группе конструкций печей традиционные раздельные каналы объединены в одну камеру – колпак, расположенный над топкой.
Газ, вытекая из топки в колпак через узкое отверстие, ударяется о верхний потолок печи. Растекаясь от удара в разные стороны, он падает вниз, откуда под действием естественной тяги втягивается в дымоход. Схема с колпаком позволяет равномерно распределять тепло, но и у этой группы есть недостатки – верхняя часть нагревается сильнее, чем нижняя.
По теплоемкости колпаковые конструкции опережают печи с оборотами. Поэтому первые выбирают для обустройства домов большой площади, вторые – для дач и небольших построек, для обогрева которых не нужен излишне производительный агрегат.
В колпаковых печах дымовые газы движутся не по системе каналов, а внутри камер, тем самым выравнивая теплоотдачу по всей площади топочного массива
Печь должна покрывать теплопотери обработанных помещений.
Поэтому его мощность напрямую связана с тепловыми характеристиками помещений. Их находят сложением потерь через стены и полы с потолками, через дверные и оконные конструкции, через .
Расчет теплопотерь позволит определить производительность печи, которая должна быть несколько больше расчетной, но не более чем на 15 %. Если мощность кирпичного заполнителя больше указанного предела, следует выбрать другую конструкцию.
Для облегчения процесса выбора наиболее подходящей кирпичной печи для кладки в малоэтажном доме разработаны номограммы. График ниже, упрощающий расчеты по выбору печи, создан для помещений с одной наружной стеной.
Для упрощения и облегчения расчета потерь тепла в помещениях малоэтажной застройки разработаны графики. Этот показывает площадь и потери тепла в помещениях с одной наружной стеной.
Пользоваться представленной номограммой предельно просто. На оси абсцисс этого графика необходимо отложить точку №1 – размер площади помещения, с теплопотерями которого мы сейчас имеем дело.
Ее следует подтянуть до пересечения с наклонной линией, это точка № 2.
Затем слева от точки №2 провести горизонтальную линию до точки пересечения с осью ординат. Это точка №3, коэффициент внешних ограждений, обозначим ее КФ. Умножаем коэффициент на среднюю температуру, наблюдаемую в регионе в зимние месяцы (находим в Строительной климатологии).
Для помещений с двумя наружными стенами разработана другая номограмма. Для работы с ним помимо площади помещения потребуются сведения о высоте потолков.
При расчетах теплопотерь для помещений с двумя наружными стенами, помимо площади помещения, необходимо учитывать также высоту потолков
Для расчета тепловых характеристик печей с закрытыми поверхностями, обращенными к помещения, используются поправочные коэффициенты. Если одна или две боковые поверхности закрыты, полученные значения умножаются на 0,75.
По частоте загрузки топлива и специфике его обработки печи делятся на две группы:
Это печи, в которые требуется загружать дрова и проводить топку несколько раз в день. Из-за того, что температура в их топках иногда достигает 1000º, они отличаются толстыми стенками. Обычно их кладут в ¾ или в 1 кирпич.Поскольку для непрерывного горения требуется регулярная подача большого количества кислорода, на дачном участке подобные конструкции особо не прижились. Правда, они на «отлично» справляются с отоплением больших частных домов, производственных и коммерческих зданий собственными котельными и механическими.
В малоэтажных загородных домах преимущественно устанавливаются печи периодического действия. Топят один-два раза в сутки, сохраняют тепло от 12 часов до полных суток
Подбираются печи периодического сжигания, ориентируясь на приоритетное количество печных процессов в сутки.
В средних широтах печь следует топить дважды в сутки.
Столько же в северных регионах, но печь на севере увеличивается по продолжительности. На юге нашей страны отопления хватает один раз.
Русская печь является типичным представителем комбинированного отопительно-варочного агрегата, в котором готовят пищу, выпекают хлеб, сушат вещи и отапливают помещения
В плане большинство кухонных очагов и отопительных печей напоминает прямоугольник. Причем варочные панели в основном прямоугольные, а комбинированные конструкции – квадратные или прямоугольные.
В русских вариантах конструкции обычно дополняются пристроенными кирпичными лежанками, спальными местами на верхнем потолке печи. К печкам пристраиваются не только буржуйки, но и атаки, и печи для сушки вещей, заготовки грибов впрок и тому подобных целей.
Галерея изображений
Фото
Большинство отопительных печей изготавливают с прямоугольным или квадратным сечением в плане, т.
к. их проще всего разместить в малоэтажных домах
Прямоугольные и квадратные печи размещают в центре большого помещение, разделяемое или не разделяемое светлыми межкомнатными перегородками
Независимо от размеров печи в случае разделения пространства между межкомнатными перегородками их устраивают так, чтобы поверхности печи служили продолжением световой стены
Российские печи в основном изготавливаются в форме прямоугольника с разной высотой прямоугольных и квадратных конструктивных элементов
Кухонные печи для частного дома имеют небольшие размеры. Дымовые газы удаляются через дымоход, устроенный в стене.
Круглые в поперечном сечении бывают голландские и ирландские. Внешне их трудно отличить, разница в способах внутренней кладки, кирпичи можно класть прямо с подрезкой излишков или радиально по окружности
Отопительные агрегаты угловой формы позволяют значительно сэкономить место, но начинающим печникам будет сложно справиться с их спецификой кладки
По этажности печи делятся на одно- и двухэтажные.
Вторые конструктивно сложные агрегаты, к устройству которых не стоит обращаться, не зная особенностей работы твердотопливных систем, их сжигания и отвода дымовых газов
Кирпичная прямоугольная секция
Большая печь в центре помещения
Интегрированный отопительно-варочный блок
Плита высокая прямоугольная
Компактная кухня
Кирпичная голландка в металлическом корпусе
Угловая кирпичная печь с камином
Двухэтажные печи в загородных домах
Отопительные печи бывают прямоугольными, квадратными и даже круглые, так называемые ирландские. Круглые разновидности строятся в металлическом каркасе, благодаря чему появляется возможность кладки в ¼ кирпича. Это обеспечивает долговечность и увеличивает теплопередачу.
К толстостенным моделям относятся русские печи и отопительные агрегаты, сложенные с толщиной стенки от половины до целого кирпича. Все конструкции, возводимые с толщиной стен до ½ кирпича, относятся к классу тонкостенных.
Пример конструкции круглого голландца с установкой кирпича на коротком ребре для устройства стен в металлическом корпусе. Не самый простой, но интересный вариант
Если вы думаете, как построить эффективную кирпичную печь в доме, предназначенном для постоянного проживания, с наименьшими затратами, то лучше отдать предпочтение прямоугольной или квадратной отопительно-варочной конструкции. Строительство очага для приготовления пищи и отопительного голландка вполне допустимо.
Для дачи вполне подойдет миниатюрная квадратная или круглая тонкостенная печь, если не предполагается приготовление пищи. Среди комбинированных вариантов оптимальной будет одна из малых разновидностей русской или шведской печи.
Также рекомендуем прочитать статью о том, как построить мини русскую печь своими руками. Подробнее — см.
Фотогалерея
Фото
Кладка основания циркулярной печи в корпусе
Установка колосника
Топка строительная из шамотного кирпича
Готовые круглые отопительные печи
Строительство кирпичной печи достаточно затратно.
Самый скромный вариант небольшого коттеджа в среднем может стоить 150 тысяч рублей. Поэтому желающих построить простую печь в частном доме без печников, то есть своими руками, много. В реализации этой идеи мы рады помочь самостоятельным мастерам.
Сразу оговоримся, что в предложенных к рассмотрению порядках понимается только порядок возведения печного массива, основной части конструкции с функциональными камерами и каналами.
Возведение фундамента мы не рассматриваем, так как его основные постулаты приведены в другой статье на нашем сайте. Мы не разбираем кладку дымохода в пределах мансарды или мансарды и над крышей. Мы не предлагаем проекты и заказы сложных двухэтажных отопительных конструкций, а представляем самые простые схемы.
Эта универсальная конструкция печи строится в средних и северных широтах нашей страны. Вы можете нагреть его один / два раза в зависимости от погодных условий. Если топливо загружается только один раз в сутки, то теплоотдача агрегата составит 2100 ккал/час.
При проведении двух печей КПД увеличится до 3000 ккал/час.
Один из самых простых вариантов кирпичной печи оснащен минимумом приборов. Все, что вам нужно, это заслонка и дымоуловитель.
При выполнении одиночной топки в сутки боковая и задняя поверхности массива выделяются в количестве 1200 ккал/час, перекрытие будет выделять 500 ккал/час, а передняя стенка 400 ккал/час. Две печи увеличат указанные показатели до 1750, 700 и 550 ккал/час соответственно.
Как и в большинстве русских печей под подом, внешний край пода, на который выставляется посуда с едой перед отправкой в устье или перед извлечением, имеет леток. Его называют подпожарным, предназначенным для хранения приспособлений для ухода за конструкцией.
Производительность позволяет идеально обработать площадь до 30 м². Особенностью описываемой конструкции является наличие сводчатых перекрытий над технологическими отверстиями. Если есть сомнения, что они будут выполнены идеально, можно сложить их без арок, просто прямоугольниками.
На фундамент печи, возводимой отдельно от фундамента дома, перед возведением массива укладывается гидроизоляционный слой. В процессе строительства часть массива засыпается песком с гравием, битым стеклом и кирпичом для повышения теплоотдачи
Стартовый первый ряд закладывается сплошным, для его возведения обычно рекомендуется использовать цементный или известковый раствор. Следующие три ряда со 2-го по 4-й строятся в виде колодца, но с отверстием для пяточки, расположенным с лицевой стороны. В каждом ряду кирпич кладут с перевязкой, т. е. с выполнением швов.
В 5-м ряду начинается кладка арки, которую укладывают на фигурную опалубку, устроенную из доски или обрезков фанеры. Для поддержки элементов из кирпичей набивают пятки. Затем укладывают два ряда 6 и 7 с перевязкой, одновременно возводят свод. При строительстве 8-го ряда арка закрывается.
Строительство печи в рядах 8, 9, 10 выполняется в один кирпич. В 11-м ряду холодная печь закрыта. Сверху насыпается песок так, чтобы образовался уклон в сторону задней стенки печи.
В 12-м ряду выполняется очаг — сплошная кирпичная гладь. Положите его прямо на песок. Поскольку эта часть печи будет соприкасаться с прямым огнем, в строительстве лучше использовать огнеупорный кирпич. Если под не получается идеально ровно, то его выравнивают, добавляя песок сверху и шлифуя поверхность.
С 13 по 16 ряд уложен тигель. Строительство выполнено в ¾ кирпича. Элементы укладываются с перевязкой, но раствор не используется. Кирпич зажимают под углом 45º, чтобы можно было устроить замки.
В 17 ряду укладывается следующий свод, оформляется устье и задняя стенка печи. В результате одновременно обустраивается основа для конструкции варочной камеры. Возводится из кирпича, уложенного на ребро. Каблуки задыхаются.
В 18 ряду начинают возводить стены печи. Пространство между варочной камерой и нагревательной частью заполняется песком с битым кирпичом. В 19-м снова выполнен сводчатый проем, этот находится над шестым, а за ним устроено устье печи.
Процесс кладки представляемой на рассмотрение печи схематически представлен порядовками, которые необходимо соблюдать для получения безупречного результата
В 20-м ряду кладку производят так, чтобы стенки были выровнены, а отверстие над шестым уменьшен.
С этого ряда начинается возведение обводной трубы. В 21-м ряду построение выполняется так же, как и в 19-м.й.
Хранилище закрывается в 22-м ряду. Справа от кольцевого пространства основание камеры предназначено для сбора сажи. С этой же стороны обжимают кирпичи для сооружения вида, перекрывающего дымоход для сохранения тепла в морозное время.
С 22-го по 32-й ряд сооружается надтруб, устанавливаются смотровые клапаны, сооружается дымоходный канал сечением 26×26 см.
Затем сооружается дымоход и устанавливается дополнительная заслонка. Каркас для жалюзи изготавливается из металлического уголка или полосы толщиной 3 мм.
Для того, чтобы избавиться от главного недостатка кирпичных печей — неравномерного прогрева, модернизируются типовые конструкции. Примером может служить печь под названием «Теплушка», в которой часть дымовых газов из варочной камеры отводится непосредственно в дымоход, а большая их часть проходит по дымовым трактам с целью выработки тепла для помещений.
При достаточно небольших размерах печь «Теплушка» отличается повышенной производительностью. За счет изменения конструкции теплоотдача увеличена в 2,5 раза
Это здание относится к классу колокольных куполов. Конструктивно это одна крупная вытяжка, которая разделена на две камеры: варочную, расположенную вверху, и отопительную, устроенную внизу. Для закрепления очага внутри практически пустотелой конструкции устанавливают несколько столбиков.
Камеры соединяются друг с другом посредством четырех отверстий, расположенных по бокам пода. Через них дымовые газы из топки направляются в варочное отделение, затем перенаправляются вниз, в зону нагрева, а оттуда выбрасываются в атмосферу. Высота дымохода должна быть не менее 5 м, и считать его со стороны дно топки.
Благодаря нестандартной конструкции производительность печи увеличена примерно в 2,5 раза. Он быстрее прогревается и охотнее отдает тепло помещениям, а значит, требуется меньше дров для получения и поддержания нужной температуры.
Но на строительство уйдет столько кирпича, связующего и теплоизоляционного материала, сколько нужно для возведения русской печи.
За две топки печь производит 3200 ккал/час. Агрегат подходит для обслуживания площади 35 м².
К представленным чертежам конструкции печи прилагается точный расчет расхода материала, необходимого при строительстве агрегата.
Дымоход смещен в сторону топки. Внизу дымового канала имеются два отверстия, через которые остывший дым выводится за пределы дома. Предусмотрен клапан, позволяющий отводить газы из варочной камеры в летнее время, не привлекая в работу нагревательную часть.
Приготовление пищи в такой печи осуществляется при закрытой заслонке, процесс контролируется через устроенный в ней глазок.
Не будем подробно останавливаться на разборе правил, схемы показывают кладку в деталях. Сразу отметим, что в 21 ряду потолок засыпан песком и треснувшим кирпичом для увеличения теплоотдачи конструкции.
Можно построить печь Теплушка в чисто отопительном варианте или в варочно-отопительной системе.
Кладка для этих конструкций варьируется от 19 до 35
Хотим порадовать приверженцев простых отопительно-варочных агрегатов предельно простой конструкцией. Эта печь предназначена для обогрева небольшой площади 15-20 м².
При использовании угля в работе печи топку не обязательно выкладывать шамотным огнеупорным кирпичом. Полностью красный допустим.
Принцип работы этой печи тоже предельно прост. Газы из топки поступают в варочную камеру. Оттуда они текут в сторону, затем переходят к дымоходам, встроенным в заднюю стену.
Подробности для ознакомления с устройством кирпичной отопительно-варочной печи ознакомим с разрезами. Для целей отопления в конструкции предусмотрено 3 равновеликих дымоходных канала
Для того, чтобы лучше прогревать дно печи, устраивают горизонтальный канал, внутри которого надолго задерживается дым.
Прогревая низ кирпичной конструкции, дым под напором очередной порции переходит в расположенные выше три вертикальных канала, из которых улетает дальше в атмосферу.
В строительстве печи для небольшого загородного дома или дачи помогут заказы, разработанные в помощь самостоятельным мастерам
Видео инструкция по устройству отопительно-варочного агрегата:
Видео инструкция по грамотному перекрытию горизонтальных каналов в печи и основным приемам их выполнения:
Видео урок по выполнению облицовки топки огнеупорным кирпичом:
Строительство кирпичной печи в загородном доме требует сосредоточенного внимания, вдумчивого подхода и взвешенной оценки. Такая вещь не терпит суеты. Неважно, сами вы беретесь за строительство или управляете наемными печниками, нужно досконально разобраться в вопросе устройства и кладки, в чем мы постарались вам помочь.
Если вы не понаслышке знаете, как строятся кирпичные печи, поделитесь, пожалуйста, своими знаниями с нашими читателями — оставляйте свои комментарии в блоке ниже.
Там вы можете задать вопрос по теме статьи, и мы постараемся оперативно на них ответить.
Соберите трут и растопку, приближаются холода (если они еще не пришли вам в голову). Один из лучших способов — или на минимум самый уютный способ согреться этой осенью и зимой, прижавшись к дровяной печи с чашкой чая, горячим шоколадом или, может быть, даже чем-то более жизнерадостным. Пусть эти современные печи, многие из которых значительно снижают уровень загрязнения по сравнению с их предшественниками, вдохновят вас на обогрев вашего дома.
Дизайнер интерьеров Натали Майерс отремонтировала хижину в долине Юкка 1958 года, которая стала жертвой скучного ремонта, проведенного домашним флиппером. В гостиной печь Франклина придает аутентичный вид обновленному дому.
Для жителей Монреаля Эмили и Антуана архитектор Рави Ханда разработал современную версию квебекской хижины, в которой в равной мере сочетаются великолепный вид на канадский лес и скандинавский минимализм.
В гостиной юго-западный угол с дровяной печью и видом на лес — это место в доме, которое Эмили любит больше всего. «Это место, где мы делаем все, — говорит она.
Архитекторы из Сан-Франциско Брит и Дэниел Эпперсон превратили А-образную хижину 1974 года в яркое и просторное место для отдыха, включив в него некоторые оригинальные элементы, такие как дровяная печь.
В течение последних пяти лет Вейл Флетчер и Грег Стэмп создавали ферму Крофт на своем когда-то бесплодном участке площадью в пять акров. Имущество, где они проживают постоянно, представляет собой полностью функционирующую ферму с кустами черники «U-pic». В амбаре есть сосновые стены, необработанные бетонные полы и дровяная печь Jøtul.
Этот крошечный сборный домик, расположенный рядом с лесом в северной Голландии, предлагает горожанам передышку на природе.
Компактное помещение площадью 162 квадратных фута просто обставлено стационарной кроватью, компактной и полностью оборудованной кухней и дровяной печью Prity.
На лесном участке с видом на озеро в Войканад Дунайом, Словакия, архитектор Петер Юркович из JRKVC создал умиротворяющий домик, из которого открывается вид на сельскую местность. Старомодная дровяная печь придает деревенский оттенок минималистскому и современному интерьеру.
Дизайнер интерьеров Кэтрин Тайлер построила свой дом на юго-западе Англии, опираясь на свою постоянно расширяющуюся коллекцию мебели. В гостиной дровяная печь от Cleanburn Stoves, установленная в очаге из белого кирпича, согревает пространство.
Этот двухэтажный дом площадью 820 кв. стали, все изготовлено за пределами площадки.
Дом обогревает дровяная печь True North от Pacific Energy.
Этот летний дом, отремонтированный Йонасом Лаббе и Йоханнесом Шотанусом из LASC для семьи в Сконе, Швеция, оснащен двухсторонней печью, слегка приподнятой, чтобы огонь был ближе к уровню глаз. Печь знаменует собой встречу нового бетонного пола со старым деревянным полом.
Когда-то очаровательный дом актрисы Молли Паркер, наиболее известной по ролям в Дедвуд и Карточный домик , 1816 Лейк-Шор — это постройка 1923 года, в которой сохранены все классические привлекательные элементы бунгало. Отдельно стоящий камин середины века на кирпичном полу в стиле ретро придает гостиной деревенский шарм.
Этот клиновидный дом, расположенный в горах Голубого хребта в Эшвилле, Северная Каролина, с видом на далекий север на гору Спайви, наполнен светом.
Энергоэффективная датская дровяная печь от Rais закрепляет один угол гостиной.
Расположенная за деревней Берроубридж на юго-западе Англии, эта историческая собственность занимает место баптистской часовни 19-го века. Потрясающий пример адаптивного повторного использования, кирпичная структура состоит из двух соединенных частей: самой часовни, которая является памятником архитектуры II степени, и большого L-образного молитвенного дома, расположенного за бывшей часовней и окруженного частным садом. В часовне дровяная печь добавляет уюта.
Эта горная резиденция в Мунбридже, Калифорния, расположена на тихой улице всего в 10 минутах от близлежащих склонов. Старинный оливковый камин от The Retro Burn был первым предметом, который Томас купил для гостиной. Это заперто в цветовой палитре авокадо, розового щербета и ноготков.
Платформа Fireclay Tile появилась, когда, несмотря на то, что она заказала самый высокий камин, который она смогла найти, он не дотянулся до потолка на несколько футов.
Atelier Oslo преодолело вызовы природы, спроектировав Cabin Norderhov, сезонное экологически чистое убежище на крутом склоне холма с видом на озеро Штайнсфьорден. Планировка дома вращается вокруг центрального костра из стекла и металла, который горит под подвесной каминной полкой. Поскольку он расположен на уровне входа, мерцающим теплом камина можно наслаждаться по всему дому. Окружающий пол покрыт шестиугольной плиткой, вырезанной из мрамора, которая переходит в плитку из березового бревна в остальной части дома.
Архитектор Гильермо Акунья протянулся вдоль побережья Исла-Лебе на архипелаге Чилоэ в Чили. Он разработал его поэтапно, сначала построив эллинг со скромной жилой площадью, затем добавив две каюты, а затем реконструировав эллинг.
