Многие люди мечтают о загородном доме, но только современном, уютном и непременно теплом, чтобы в нем можно было жить на протяжении многих лет в комфорте и уюте. Но обеспечить подобные условия проживания невозможно без эффективной схемы разводки отопления в частном доме. Для этого следует все тщательно спланировать, уделяя внимание даже кажущимся незначительными деталям.
Выбирать схему создания отопления по дому следует на этапе составления проекта здания. Благодаря такому подходу, задачи, связанные с теплоснабжением частного дома, будут решаться в комплексе. Также удастся избежать излишних финансовых трат и форс-мажорных ситуаций в процессе проведения строительных работ.
Существует несколько схем, согласно которым обычно обустраивают отопление в небольших дачных домах и фешенебельных особняках:
Если запроектирована однотрубная разводка отопления в частном доме схема подразумевает последовательное соединение радиаторов. Особенность ее заключается в передвижении жидкого теплоносителя (например, воды или антифриза) от одной батареи ко второй, третьей и т.
д. по «цепочке». В итоге носитель тепла постепенно остывает и в последнем приборе он буде гораздо холоднее, чем в первом радиаторе. Таким образом, для подачи горячей воды из нагревательного котла используется единая труба.То, что батарея, расположенная в конце «цепочки», содержит практически холодный теплоноситель, является серьезным недостатком системы и чтобы не пострадал уровень комфорта в самой дальней от котла комнате, увеличивают количество секций в последнем радиаторе схемы. На сегодняшний день однотрубная разводка отопительной конструкции в частном домовладении имеет несколько способов обустройства.
Вариант первый – горизонтальный или «Ленинградка». Все трубопроводы в схеме располагают горизонтально над полом или под напольным покрытием, желательно с небольшим уклоном. Радиаторы монтируют на одном уровне, как на фото, на них устанавливают краны Маевского.
Горизонтальная схема разводки отопления в частном доме, благодаря своей простоте, позволяет сделать ее собственными руками даже в двухэтажных зданиях. Но для создания такой схемы стояк на верхний этаж пускают до места нахождения первого радиатора. Регулировка температуры теплоносителя выполняется с помощью специальных кранов, которые устанавливают на каждом этаже перед первым смонтированным радиатором.
Вариант второй — вертикальный план разводки отопления в собственном доме. Подобная схема монтажа трубопровода отличается тем, что теплоноситель в системе циркулирует самостоятельно, без применения специальных насосов и поэтому не нуждается в наличии электроэнергии. Ее недостатки связаны с необходимостью использовать элементы, имеющие большой диаметр. Кроме этого, их невозможно скрыть в стенах или полу и поэтому они помешают реализовать дизайнерские решения в интерьере.
Безусловно, двухтрубная схема предпочтительнее однотрубной системы, поскольку за счет наличия отдельных труб подачи и обратки к каждой батарее существенно повышается эффективность теплоотдачи, а на обогреве удается значительно сэкономить.
Особенности ее устройства позволяют применять разнообразные специальные элементы, такие как радиаторные регуляторы, термоклапаны и балансировочные вентили, при помощи которых можно легко сбалансировать теплоотдачу по приборам и в итоге обеспечить стабильный режим обогрева.
Двухтрубная схема разводки отопления частного дома обходится дороже однотрубной в несколько раз за счет использования большего количества стройматериалов и комплектующих (детальнее: «Двухтрубное отопление с нижней разводкой — схема и монтаж»). Кроме этого, реализовать ее гораздо сложнее. Правда, при правильном подходе к этапу проектирования и тщательном выборе элементов системы можно сэкономить, даже при необходимости обеспечить теплоснабжение в большом доме (прочитайте также: «Проект отопления частного дома — проектируем систему правильно»).
Выполняется схема разводки отопления частного дома в одном из двух возможных вариантов:
Когда разводка отопления реализуется по двухтрубной системе, непременно нужно установить регулирующие термокраны и сливной кран (он должен находиться в нижней точке схемы теплоподачи).
Выбор варианта конструкции отопления в собственном доме зависит от решения владельца объекта недвижимости и его финансовых возможностей.
Выбор схемы разводки отопления частного дома на видео:
Содержание:
Что из себя представляет отопительная система
Виды системы отопления
Элементы водяной отопительной системы
Схемы систем отопления частного дома
Виды систем отопления для дома и схемы разводки
Существует два способа обогрева помещения: локальное отопление или системное.
Отопительные системы разделяются на воздушные, водяные и электрические.
Основное отличие состоит в том, что для таких систем не надо беспокоиться о дополнительных подключениях и подсоединений трубопровода: воздух сам является носителем. Виды отопления воздушного типа делятся на две основные категории:
Воздушное отопление свободного действия при помощи камина
В первом случае теплообмен между молекулами воздуха происходит естественным образом: горячий поток расширяется и поднимается вверх, вытесняя более холодный. Наиболее наглядным примером воздушного гравитационного отопления служит обычная печь.
У этой схемы есть существенный недостаток – оно не в состоянии равномерно и быстро прогреть весь объем жилища, так как источником нагрева является только сам теплогенератор. Этот недостаток может нивелировать принудительное воздушное отопление, главное отличие которого в том, что теплообмен осуществляется не естественным образом, а с помощью вентиляторов.
Принудительное воздушное отопление через воздуховод
Источником тепла для принудительного воздушного отопления может быть жидкое топливо (солярка) или газ, подающийся на горелку, а теплый воздух от сгорания топлива распределяется в помещении по системе воздуховодов, давление в которых создает работа вентиляторов. Единственный недостаток такой схемы – это шум, который производится горелкой и вентилятором. Кроме того, монтаж и эксплуатация такой системы весьма затратны.
Электрическое отопление помещения при помощи радиатора
Электричество есть даже в самых отдаленных уголках страны, что и послужило широкому распространению такого обогрева. Отопить небольшой дачный дом, используя этот энергоноситель, можно с помощью масляных радиаторов, которые в отличие от тепловых пушек не так сильно сжигают кислород и не высушивают воздух. Такая особенность обеспечивается тем, что температура ТЭНа первых в рабочем состоянии колеблется в пределах 60-100 и нагревается масло, а не воздух, в то время как во вторых – равна 1000 градусов.
Теплый пол для частного дома
Существую также электрические котлы, с помощью которых можно обогреть частный дом или коттедж, выбрав мощность в зависимости от этажности здания, количества жилых помещений и их площади и теплоизоляции здания. Некоторые современные модели оснащены насосом и бойлером.
Говоря об электроотоплении не стоит забывать о теплых полах. Подогрев осуществляется за счет теплового кабеля. Чаще всего они используются совместно с другими типами отопления и являются дополнительным средством комфорта и регулировки температуры в помещении.
Система водяного отопления частного дома
Является наиболее распространенной и используется как в городских квартирах, так и в загородных домах. Разделяется водяная система по типу циркуляции теплоносителя на самостоятельную и принудительную.

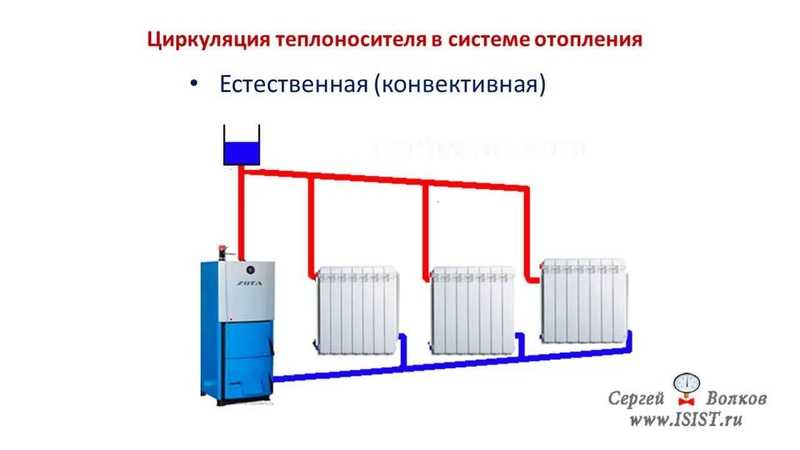

Схема водяного отопления с естественной циркуляцией
Схема водяного отопления с принудительной циркуляцией
Для реализации естественной циркуляции необходимо использовать трубопровод большего диаметра и соблюдать необходимый угол наклона, поэтому большей популярностью стала пользоваться принудительная. Кроме того, эта система отопления позволяет более равномерно и быстро прогревать помещение, так как скорость течения теплоносителя выше под давлением создаваемым насосом.
Проект водяного отопления в частном доме
Водяные системы отопления состоят из нескольких элементов:
Котел – устройство, которое нагревает теплоноситель, он может работать от разного типа топлива: газа, электричества, твердого или жидкого топлива. В некоторых случаях котел и циркуляционный насос составляют единое целое – как правило, это компактные агрегаты настенной установки, работающие от газа или электричества. Также существуют комбинированные модели котлов, способные работать на любом энергоносителе.
Трубы могут быть выполнены из углеродистой и нержавеющей стали; меди и пластика. Стальные -постепенно уходят в прошлое, так как для их монтажа необходимо использовать сварочное оборудование, и они подвержены коррозии. Медь слишком дорого стоит, поэтому трубы из этого цветного металла используются крайне редко. Для монтажа системы отопления сегодня используются пластиковые трубы – они не подвержены коррозии, а при правильной сборке они прослужат не менее 50 лет.
Радиаторы позволяют носителю отдать тепло металлу, от которого нагревается воздух в помещении. Батареи выполняются из разных материалов – алюминия, чугуна, стали и биметалла. Разница между ними заключается в том, какое давление в системе они могут выдерживать, коэффициенте теплоотдачи, сроке службы и легкости монтажа.
Система отопления представляет собой герметичный замкнутый контур. Поэтому, чтобы избежать внутренних гидроударов, иметь возможность удалять воздух или производить замену теплоносителя, используется расширительный бачок, который может быть установлен в любой части схемы с принудительной циркуляцией.
Прежде чем начать работы по монтажу, добавить новые элементы в систему или заменить старые, составляются схемы отопления. Так принято называть графически изображенную последовательность подключения радиаторов и других элементов системы к трубам подачи и обратки.
«Подачей» в отопительных системах называется труба, по которой горячий теплоноситель поступает от котла в радиатор. «Обратка» — это линия, по которой остывший в радиаторе носитель тепла перемещается к точке нагрева.
Схема отопления частного дома по способу разводки труб может быть как однотрубная, так и двухтрубная.

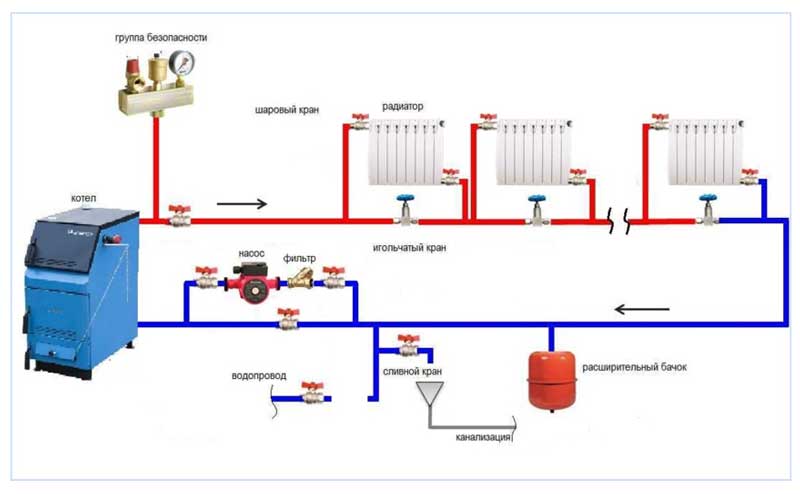

Схема однотрубной системы отопления
В данном случае постепенно остывающий теплоноситель перемещается по замкнутому кольцу из одного радиатора в другой. Подобная схема отопления может отличаться по типу подключения элементов:
Однотрубная система легко монтируется, но отличается неравномерностью прогревания помещений (радиаторы, расположенные ближе к котлу, будут значительно горячее тех, которые находятся дальше от него). Поэтому используется в одно или двухкомнатных малоэтажных домах и дачах.
Схема двухтрубной горизонтальной системы отопления
Эта схема отопления частного дома устроена по совершенно иному принципу: теплоноситель движется к радиатору и от него, по двум контурам — «подаче» и «обратке». Такая схема дает возможность обеспечить более равномерное распределение теплоносителя между батареями и снизить расходы энергоносителя.
Схема двухтрубной вертикальной системы отопления
Двухтрубная система также может быть вертикальной и горизонтальной. Для загородных домов наиболее оптимальной будет горизонтальная двухтрубная схема. Для того чтобы в вашем жилище всегда было тепло и уютно, нужно не только выбрать оптимальные для вашего дома типы систем отопления, но и правильно смонтировать их.

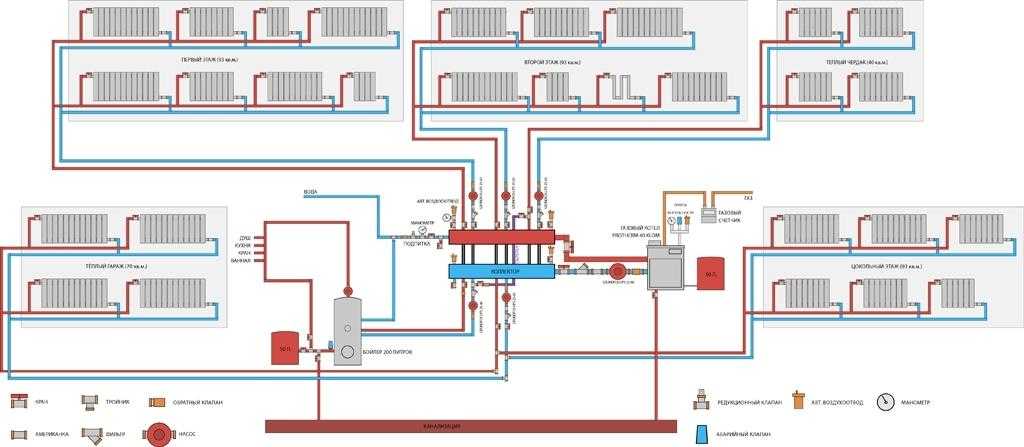

Коллекторная схема водяного отопления
Идеально подходит для больших домов. Конечно это не самый экономичный вариант с точки зрения первоначальной стоимости системы, так как самих труб и трудозатрат на их монтаж понадобится намного больше, чем в двухтрубной. Но коллекторная схема отопления имеет огромное преимущество, она позволяет равномерно нагревать каждый радиатор, и избавиться от соединений на трубах.
Схема водяного отопления Ленинградка
Известная схема, ставшая улучшенным решением однотрубной системы. Позволяет регулировать расход теплоносителя на каждый из радиаторов, что в свою очередь является полноценным контролем над температурой в каждом помещении, а значит и средством экономии.
Правильно составленная схема системы отопления поможет правильно расположить необходимые элементы и выполнить монтажные работы, рассчитать необходимые детали и соединения, поэтому следует отнестись к этому моменту особо внимательно. Владельцам загородных домов остается только выбрать необходимый тип подключения и используемый теплоноситель согласно своих потребностей и реализовать эти возможности.
