Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

как работает водяное отопление, устройство водяного отопления

Водяное отопление очень востребовано в нашей стране. Ведь в большие морозы необходимо устроить качественную отопительную систему. Водяное отопление показало себя с лучшей стороны. Печное отопление не такое эффективное. А также оно требует постоянного присутствия при эксплуатации.

Содержание:

   1. Как работает водяное отопление

   2. Выбор отопительного оборудования

   3. Схемы отопления

    3.1 Схема однотрубного отопления
    3.2 Схема двухтрубного отопления

   4. Устройство водяного отопления

Как работает водяное отопление

Водяное отопление дома представляет простой принцип работы. Поэтому многие и отдают предпочтение такой отопительной системе. В замкнутой цепи котел подогревает воду до требуемой температуры, а затем нагретая вода движется по трубам и поступает в радиаторы отопления. Таким образом, происходит обогрев помещения.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Затем вода возвращается обратно в котел.

Помимо труб, радиаторов и котла водяное отопление включает в себя и другие элементы: расширительный бачок, циркуляционный насос, терморегулятор, манометр, предохранительные клапаны и отводчик воздуха.

Благодаря расширительному баку в отопительной системе отсутствует воздух, а также он отводит излишне нагретую воду. При помощи циркуляционного насоса поддерживается непрерывное движение воды в отопительной системе. А также отапливаться помещение будет быстрее, так как скорость нагрева температуру будет увеличиваться.

Выбор отопительного оборудования

Устроить водяную отопительную систему можно при помощи отопительного оборудования: твердотопливного, электрического или газового котла. Самым востребованным является газовое оборудование. За счет экономного и недорого топлива. Но не у всех есть возможность проведения газа, поэтому хорошей заменой будет твердотопливный или электрический котел.

Несомненно, твердотопливные котлы более выгодные по сравнению с электрическими.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Дрова, уголь или пеллеты обходятся намного дешевле, чем электричество. Да и к тому же при отключении электроэнергии вы рискуете остаться без отопления. Но для дачного дома такой вид отопительного котла отлично подходит.

Для маленьких домов водяная отопительная система обойдется дорого и не скоро окупится. Для небольших помещений выгоднее будет использовать электрические обогреватели. Если у вас большой дом, то необходимо использовать мощный электрокотел. В таком случае это негативно скажется на работе других электрических приборов. Тогда лучше использовать твердотопливный или газовый котел.

Схемы отопления

Разделяют два типа схемы водяного отопления: одноконтурная и двухконтурная. Рассмотрим подробнее каждую схему.

Схема однотрубного отопления

Данная схема используется только для обогрева дома. Такая отопительная система стоит недорого, она проста в устройстве и эксплуатации. При данной схеме можно отапливать дом не более 100 кв. м. В однотрубную систему отопления входят следующие элементы:

  • Радиаторы, которые могут быть алюминиевыми, чугунными или стальными;
  • Одноконтурный котел;
  • Однотрубная разводка стальными или полимерными трубами;
  • Атмосферная вытяжка.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Данную систему можно усовершенствовать и преобразовать в двухтрубную. Сделать это можно при помощи вентилей для регулировки температуры, которые устанавливаются на радиаторах отопления, а также при использовании циркуляционного насоса.

Если вы хотите получать горячую воды для бытовых нужд, то можно оборудовать одноконтурную систему. Для этого надо пересмотреть устройство бойлера или газовой колонки.

А также вы можете преобразовать систему в двухконтурную, которая будет отапливать дом и подогревать воду.

Схема двухтрубного отопления

Данная схема отопления является оптимальным вариантом для частного дома. Для небольшой семьи котел может подогревать необходимый объем воды. Желательно применять воду умягченную или водопроводную. Вода из скважины не подходит для данной системы.

Можно использовать один контур для отопления, а второй для нагрева воды. Такая система является выгодной ведь в теплое время года вам не нужно отапливать дом.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Поэтому вы сможете пользоваться только контуром для нагрева воды. Для такого контура тратится малая часть мощности котла. Примерно 25% от всей мощности.

Устройство водяного отопления

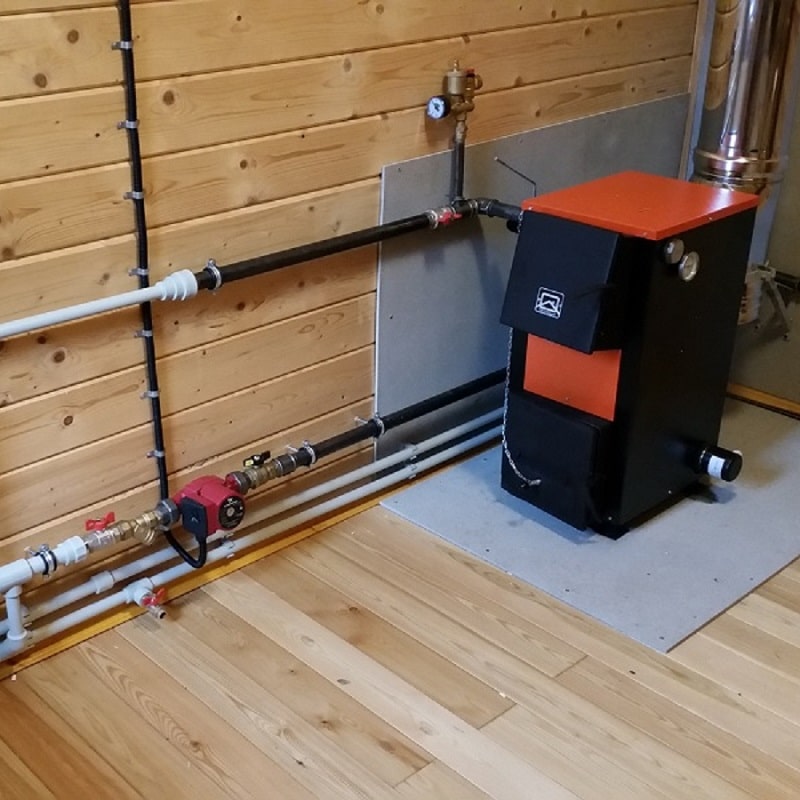

В первую очередь необходимо установить котел отопления. Его нужно устроить на цементно-песчаной подставке. Трубу, которая отводит продукты сгорания необходимо подсоединить к дымоходу. Для хорошо сцепления необходимо заделать места стыков глиной или жаростойкой мастикой. Важно чтобы она противостояла высоким температурам и не растрескивалась.

Далее устанавливают радиаторы отопления. Если вы расположите их под подоконниками, то создадите тепловой барьер, который предотвратит проникновение холода через окна. Установить батарею отопления не составит труда самостоятельно. Обычный радиатор вешается на заранее установленный в стене кронштейн. Его устраивают с помощью дюбелей.

Но хоть установка радиатора задача довольно-таки простая, все равно следует соблюдать некоторые правила монтажа:

  • Для того чтобы носитель тепла мог проходить по всей системе без препятствий необходимо устанавливать все радиаторы горизонтально и на одном уровне.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
  • Перед установкой радиатора необходимо выполнить разметку стен.
  • Распаковать радиатор лучше после установки, чтобы не повредить его при монтаже.
  • Расстояние от батареи до стены должно быть 2 см. А расстояние до пола должно составлять от 7 до 15 см.

После того как устройство радиаторов отопления закончено, можно перейти к разводке труб и устройству сопутствующих узлов.

Сливной патрубок необходимо установить в нижней части отопительной системы. А расширительный бак наоборот необходимо установить в самой высокой части дома. Но устроить его необходимо выше на 3 м, чем котел отопления. Если вы хотите установить систему с принудительной циркуляцией, то на данном этапе устраивают циркуляционный насос. Если насос выйдет из строя, то обводный участок трубопровода примет всю нагрузку на себя.

Для того чтобы произвести ремонт любого оборудования без затрагивания других элементов системы необходимо установить краны, которые оградят каждый прибор.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций



Если в вашей системе отопления есть несколько стояков, то обязательно устанавливается балансировочный вентиль в тех местах, где происходит разводка трубопроводов. Вентиль устанавливается для регулирования разницы гидравлического сопротивления в разных частях системы отопления.

После того как вы узнали все особенности водяной отопительной системы вы можете устроить ее самостоятельно. Устанавливать все элементы системы необходимо в строгой последовательности и с соблюдением требований безопасности. Если вы выбрали газовый котел для системы отопления, то первое подключение должно выполняться квалифицированным специалистом.

Читайте также:

Водяное отопление: преимущества и недостатки

Рассмотрим, чем отличается водяное отопление от других видов отопления домов, в чем его особенности, какие недостатки, и есть ли перспективы применения в жилом строительстве.

Что такое система водяного отопления

В основе систем водяного отопления лежит принцип конвекционного переноса тепла от жидкого теплоносителя – воды или пара окружающему воздуху.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Котел греет воду, горячая вода или пар поступают в трубы и радиаторы, установленные по всем помещениям дома. После чего тепло от горячих ребер или секций радиаторов конвекционным путем распространяется вверх. На его место снизу вдоль пола подтягивается холодный воздух, и нагреваясь уходит верх.

Существуют системы водяного отопления, где организована принудительная циркуляция воды, и системы с гравитационной циркуляцией (самотечные). В первых воду заставляет циркулировать в замкнутой системе циркуляционный насос, во вторых – вода движется самотеком по трубам с небольшим уклоном. Различают также 1-трубные и 2-хтрубные схемы разводки.

До недавнего времени паровое отопление было достаточно популярным. Но в последнее десятилетие, когда все коммунальные технологии ориентированы на энергосбережение, становятся популярными более экономичные низкотемпературные системы теплоснабжения.

Особенности и недостатки парового отопления

Рассмотрим, как организовано отопление зданий паром, как внедрить паровое отопление, его плюсы и минусы.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Воду до парообразного состояния (более 100 градусов) подогревает котел, после чего горячий пар под высоким давлением поступает в трубы и батареи, расположенные во всех помещениях здания. Там пар нагревает радиаторы, тепло отдается окружающей среде – воздуху, пар охлаждается и вода конденсатом поступает назад в котел.

Наиболее часто в домах с паровым отоплением устанавливались комплекты чугунных радиаторов, соединенных стальными трубами.

Для работы с паром не допускается применять пластиковые трубы, поскольку они не рассчитаны на высокие давления и температуры.

Современный радиатор парового отопления может быть изготовлен из чугуна, стали или алюминиевых сплавов, он отличается прочностью и рассчитан на высокие давления.

Достоинства
  • Паровое отопление организовывается на любом котле, догревающем воду до пара, – на дровах, мазуте, угле или газе.
  • Горячая вода или пар – самый доступный и теплоноситель.
  • Быстрый прогрев батарей.
  • Простота монтажа.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
Недостатки
  • Паровые радиаторы подвержены высокому давлению пара и высокой температуре.
  • Существует опасность поражения людей и имущества при прорывах теплосети парового отопления.
  • При установке требуется специальное помещение для котла и нормативная вентиляция.
  • Угроза прорыва перегретого пара из трещин в трубах или радиаторах.
  • Больше прогревается верхняя часть помещений, а не пространство у пола.
  • Недостаточный контроль за температурой в помещениях.
  • Перегретый теплоноситель угрожает коррозией и сокращает срок службы системы радиаторов.
  • К недостаткам относят и громоздкость котлов, и неконтролируемость парового отопления.

Раньше под паровым отоплением понимали централизованное теплоснабжение многоквартирных и частных домов. В последнее десятилетие вместо нагретого пара с температурой выше ста градусов в централизованных или индивидуальных системах теплоснабжения чаще применяют подогретую воду. Это исключает возможность ожогов при прорыве теплотрассы или радиатора.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Изучив плюсы и минусы парового отопления, переходим к более современным системам водяного отопления.

Водяная система отопления: плюсы и минусы

Водяное отопление дома, где в качестве источника тепла используется газовый, твердотопливный или электрический котел, имеет множество достоинств. Такая система индивидуального обогрева и приготовления горячей воды особенно выгодна для внедрения в частных домах. Вода, прогреваемая котлом до температуры 50 – 80 градусов, принудительно или естественным путем циркулирует в системе радиаторов или в контурах теплого пола. Такое автономное теплоснабжение более экономично, поскольку не требуется подогрев воды до парообразного состояния, нет длинных теплотрасс и потерь тепла. В качестве доводчиков тепла разрешено использовать современные стальные или чугунные радиаторы, а также радиаторы из алюминиевых сплавов. Разводку выполняют медными, стальными или пластиковыми трубами.

Как провести водяное отопление в частном доме? Еще десять лет назад, когда газ был подешевле, угля хватало, проблем это не вызывало.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Сейчас, тенденции энергосбережения выходят на первый план и экономия ископаемых видов топлива становится все более популярной и необходимой. Для теплоснабжения частных домов все чаще вместо газовых и электрических котлов устанавливают тепловые насосы, наиболее экономичные в эксплуатации и полнофункциональные источники тепла, горячей воды и холода.

В качестве систем распределения тепла в спальне, ванной, на кухне, в гостиной или детской

устанавливаются системы водяных теплых полов, нагревающие слой воздуха в нижней, самой комфортной для людей, части комнат. Для улучшения теплоотдачи выбирают покрытия пола с высокими показателями теплопроводности, например плитку. Кроме плитки на «теплые полы» укладывают и деревянные покрытия, и линолеум, и ковролин.
Достоинства
  • Водяное отопление в частном доме с циркуляционными насосами и двухтрубной схемой соединения радиаторов равномерно прогревает все комнаты.
  • Термостаты настенные и встроенные, термоголовки и автоматика современного котла точно поддерживают нужную температуру в отдельных комнатах.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
  • Возможность устройства индивидуального автономного отопления в квартирах многоэтажного дома, спроектированного под такой вид отопления.
  • Часто реализуются проекты водяного отопления с системами теплых полов и контурами радиаторов.
  • Теплые полы с водой в качестве теплоносителя гораздо дешевле в эксплуатации, чем электрические обогреватели.
  • Бесшумная работа систем водяного отопления в отличие от воздушных систем.
  • Вода в системе водяного индивидуального отопления циркулирует по замкнутому кругу, не откладываются осадок или загрязнения из общей сети.
Недостатки
  • Высокие текущие затраты на обогрев при работе с газовым или электрическим котлом из-за высоких тарифов.
  • Угроза прорыва и затопления из-за повреждения системы водяных теплых полов, труб или радиаторов.
  • Высокие требования к проектированию систем, обслуживанию и ремонту газовых котлов и твердотопливных котлов, необходимость разрешений от электросетей для установки электрокотла.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
  • Есть угроза замерзания воды в трубах и радиаторах в зимний период, когда дом не отапливается.
  • Недолгий срок эксплуатации котельного оборудования: до 10-15 лет.
  • Монтаж проводят только квалифицированные специалисты.

Современное водяное отопление частного дома

Водяное отопление в частном коттедже или особняке, на даче или в квартире имеет свои недостатки. Однако такие системы теплоснабжения продолжают устанавливать и в возводимых новых домах, и в реконструируемых зданиях. Вода, как доступный и дешевый теплоноситель с высокими показателями теплоемкости, остается незаменимой в современном жилом строительстве. Остается выбрать только наиболее экономичный в работе источник тепла. И в настоящее время для этих целей все чаще выбирают тепловые насосы «воздух-вода». Это наиболее выгодный вариант с наивысшими показателями энергоэффективности.

Тепловые насосы обогревают дом или квартиру в 3-5 раз дешевле, чем любые другие источники тепла. В теплонасосных системах теплоноситель для водяного теплого пола и радиаторов подогревается до 45-55 градусов, что сокращает энергозатраты на отопление и подогрев воды.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Кроме того, работая с водяными вентиляторными доводчиками – фанкойлами, они охлаждают помещения дома в летний период, поддерживая комфортную температуру.

Интеллектуальные пульты управления позволяют программировать режимы для каждого помещения в отдельности или для дома в целом.

Низкотемпературные системы тепло-холодоснабжения, реализованные по системе «тепловой насос — водяные теплые полы — фанкойлы», имеют перспективы для широкого внедрения и являются наиболее экономичным климатическим оборудованием для комфорта летом и зимой.

Выводы

Водяное отопление не теряет актуальности и остается выгодным и в настоящее время. Выбирая современные источники тепла – конденсационные газовые котлы, котлы на биотопливе, современные тепловые насосы, вы получаете экономичную и удобную систему отопления с наивысшим уровнем комфорта.

Что нужно знать, чтобы сделать водяное отопление частного дома своими руками?

Построить свой дом мечтает каждый мужчина. В доме должно быть удобно и тепло.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

От правильного выбора системы отопления, ее составляющих и правильного монтажа зависит не только ваше хорошее настроение и самочувствие. Это еще и немалая экономия.

Чтобы в доме было тепло и уютно недостаточно выстроить хорошо утепленные стены.

Современный строительный рынок насыщен разного рода материалами, применяя которые можно снизить потери тепла до минимума.

Но прежде, чем что-то потерять, нужно это что-то иметь! Тепло не возникает само по себе, его источником в доме является отопительная система.

Было время (и не так давно), когда единственным источником тепла в сельских домах была печь. Сделать водяное отопление в деревянном доме было дорого и престижно.

Монтировалась такая система из стальных труб, с применением сварки и нарезанием резьбы, и требовалось определенное мастерство, чтобы отопление нормально работало. О том, чтобы сделать водяное отопление дома своими руками, редко кто задумывался.

Иначе обстоит дело сейчас: огромное количество материалов, максимально облегчающих сборку, позволяют собрать систему отопления практически голыми руками.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Но предварительно нужно изучить принципы действия водяной системы отопления дома. Даже если вы сами не решитесь на самостоятельную сборку, вы сможете контролировать работу мастера и вмешаться в случае необходимости.

 Современные материалы позволяют даже неопытному человеку самостоятельно сделать отопление в доме.

Первое, что нужно сделать – определиться с выбором источника тепла.

Архаичную печь и экзотический камин нельзя рассматривать, как достаточный источник тепла в современном многокомнатном доме. Максимум, что они могут – это создать уголок психологической релаксации. Приятно посидеть у открытого огня, ни о чем не думая.

Но нам нужно, чтобы комфортно было во всех комнатах. Без эффективно работающей системы отопления в частном доме обойтись невозможно.

Варианты водяного отопления

Самым распространенным вариантом остается схема водяного отопления частного дома.

Несмотря на внешние различия и разные схемы соединения, принцип действия один у всех: вода (самый распространенный теплоноситель) нагревается в котле, затем по трубам подается ко всем отопительным приборам.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Остывая в радиаторе, вода отдает тепло окружающему его воздуху и возвращается по обратной линии в котел. Начинается следующий цикл.

Выбор теплоносителя не случаен: вода легко накапливает тепло и легко с ним расстается.

Не требуется делать запасы, чтобы пополнить систему. Текучесть воды позволяет смонтировать систему без циркуляционного насоса.

Именно так и было устроено водяное отопление раньше. Вода по законам физики двигалась по трубам без принуждения. Такая система не зависела от наличия электричества.

Предусмотрительные владельцы домов и сейчас пытаются объединить высокие технологии современных котлов и естественную циркуляцию.

Хотите сделать отопление в гараже? Это не сложно!

Почему системы отопления с принудительной циркуляцией лучше, вы узнаете из этой статьи: https://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/prinuditel-naj-tsirkulyatsaj.html.

Из каких же «ингредиентов» состоит любая отопительная система?

Выбираем котел – сердце системы

Без него система – это набор труб и радиаторов.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций К выбору котла отнеситесь со всей серьезностью: стоимость ремонта или замены дорого обойдется хозяину.

Во-первых, выбираем по виду топлива.

Несомненно, самый экономичный – котел работающий на магистральном газе. Подведенный к дому, он предоставляет массу удобств, они общеизвестны.

Электрический котел прост в обслуживании, не выделяет продуктов сгорания, но использование электроэнергии, цена которой гораздо выше цены на газ, это такой недостаток, что перечеркивает все положительное.

Небольшой выбор у хозяина, если его дом расположен вдалеке от газопровода и линии электропередач.

Жидкотопливный или твердотопливный? Солярка или дрова?

Выбор любого из этих вариантов предполагает, что у вас есть помещение для их хранения. Единственным утешением служит то, что современные котлы могут гореть длительное время без дозаправки.

Следующий параметр имеет большое значение при выборе котла. Для его расчета вычисляют общую площадь дома и находят в справочниках удельную мощность.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Этот коэффициент зависит от региона: на севере потребление тепла больше, чем на юге, это естественно.

В цифрах это выглядит так:

  • Юг России – 0,7-0,9 квт на 10 м2
  • Центральная часть – 1,2-1,5 квт на 10 м2
  • Север страны – 1,5-2 квт на 10 м2

Поделив площадь на 10 и умножив на удельную мощность, мы получим минимально необходимую мощность котла для вашего дома. Чтобы котел работал в щадящем режиме и имел запас мощности на период сильных морозов, добавим 20-30% к этой цифре.

Сейчас не выпускают котлы без минимальных автоматических регулировок. Многие имеют встроенный циркуляционный насос и расширительный бак.

Двухконтурные котлы, кроме этого, снабжены линией горячей воды. Горячее водоснабжение давно стало привычным в частных домах.

Установить котел на полу или повесить на стену – это уже дело вкуса хозяина. А вот сделать это лучше в отдельном помещении, котельной.

Выбирая котел, не забываем о контуре горячего водоснабжения, автоматическом режиме работы и запасе мощности.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Радиаторы отопления

Их выбор не такое простое дело, как кажется на первый взгляд.

Разнообразный внешний вид это только оболочка: отопительные приборы надо выбирать по их эксплуатационным качествам.

И определяющее значение при выборе радиаторов имеет материал, из которого изготовлен прибор.

  • Стальные радиаторы недороги, но и недостаток у них существенный. Сталь окисляется (покрывается ржавчиной) на воздухе, поэтому в системах, где воду на лето сливают (и просто регулярно подпитывают), такие отопительные приборы долго не живут.
  • Алюминиевые радиаторы. Алюминий более устойчив к коррозии, радиаторы быстро нагреваются, поэтому легко регулировать температурный режим в помещении, пользуются популярностью за внешний вид. Но резких изменений давления не переносят. В централизованной системе отопления многоквартирных домов такие перепады не редкость, а вот в частном доме радиаторы чувствуют себя комфортно.
  • Попыткой объединить лучшие качества алюминиевых и стальных радиаторов стал выпуск биметаллических приборов отопления.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Стальная труба, как защита от высокого давления, и алюминиевые ребра для большей теплоотдачи – вот биметаллический радиатор. Он отлично справляется со своей задачей, но поведение стали при контакте с воздухом, нам уже знакомо.
  • Чугунные радиаторы «переживают» и тех, кто их ставил, и дома, в которых их ставили. Такая долговечность уже стала темой шуток. Но что в этом плохого? Чугуну все нипочем: вода неизвестного химического состава (в котельных чего только не добавляют в теплоноситель!), скачки давления, регулярную подпитку воздухом при ремонтах системы.

Всё еще сомневаетесь какой радиатор лучше? Тогда вам будет полезно почитать здесь.

Сделать правильную разводку труб и выбрать схему подключения радиаторов отопления сможете прочитав инструкцию по этой теме .

Чугунные радиаторы тяжелы, но их не таскают по комнатам: один раз повесил и забыл!

Медленно нагреваются? Зато долго держат тепло, это скорее плюс.

Некрасивы? Неправда, старые «батареи-гармошки» уже в прошлом, новый дизайн не испортит ни один интерьер.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Лучший радиатор – чугунный.

Определившись с типом радиаторов, приступаем к подсчету их количества. Все методики расчета и простые, и сложные, приходят практически к одной цифре: 100 ватт. Это количество тепловой мощности необходимое для 1 кв. м жилой площади.

Неудачное расположение комнаты, наличие наружных стен и «лишние» окна увеличивают потребность тепла.

Покупая радиатор, заглядываем в его паспорт и находим мощность одной секции. Сначала определяем общую потребность тепла для комнаты: умножаем ее площадь на 100. Полученную цифру делим на паспортную мощность одной секции и получаем их количество.

Не все обращают внимание (а некоторые производители даже не указывают) на разницу температур, когда паспортная теплоотдача достигается. Обычно это бывает при температуре теплоносителя 70-90 градусов. И зачем так нагревать радиатор? Низкотемпературное отопление предпочтительнее с любой точки зрения.

Поэтому рекомендуется расчетное количество секций увеличить в 1,5 раза.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Затраты быстро окупятся.

Лучше много теплых радиаторов, чем один горячий. Не колеблясь, увеличиваем расчетное количество секций в 1.5 раза.

Какие же трубы использовать для того, чтобы все составляющие соединить в систему?

Выбор, как видите, невелик. Давайте вместе разбираться в их качестве.

Стальные трубы отживают свой век: сложность монтажа с резьбами, сваркой, точной подгонкой по размеру уже не вызывает энтузиазма. Да и срок службы у стали невелик.

Металлопластик имеет одно неоспоримое преимущество: с одним ключом в руке можно решительно браться за монтаж. Но, внимание! Только не отопительной системы!

Слабо разбираясь в качестве труб и фитингов, вы рискуете получить отопительную систему, которая не выдержит частой смены температурного режима, а именно так работает отопление, включаясь и выключаясь.

Кроме того, как ни затягивай резьбовые соединения, периодически их надо осматривать и убирать слабину.

Лишены этих недостатков полипропиленовые трубы.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций С помощью специального паяльника соединяем все составные части системы в «целую» трубу. Несколько резьбовых соединений, без которых не обойтись – подключение радиаторов и котла.

И здесь качество материалов имеет значение: выбирая армированный полипропилен известных фирм, мы гарантируем себе спокойное будущее.

Преимущества медных труб неоспоримы. Долговечность, надежность, особенно, престижность – вот те качества, за которые платят немалые деньги. Высокая стоимость медных труб – вот их главный недостаток!

Не экономьте на трубах: армированный полипропилен – хороший выбор

Определившись с котлом, радиаторами и трубами, пора подумать о том, как все это соединить.

Варианты монтажа

За долгие годы существования водяного отопления сформировалось несколько схем водяного отопления применяемых для частного дома.

  • Однотрубная разводка (как видно из названия) состоит из одной линии. Нагретая вода из котла движется от радиатора к радиатору и возвращается в котел.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций  Сразу видна положительная сторона: труба одна – значит, дешево. Но хорошо ли это? В системе поддается регулировке только температура на выходе из котла. Радиаторы нагреваются неравномерно, чем дальше от котла, тем холоднее.
  • Двухтрубная система более удобна: горячая вода подается по одной трубе, а возвращается по другой. Все отопительные приборы нагреваются одинаково, появилась возможность поставить регуляторы температуры и регулировать «погоду» в каждой комнате.
  • Лучевая и комбинированная системы позволяют точнее регулировать температурный режим, но и расходы на монтаж у них выше: трубы прокладывают в каждую комнату отдельно.
  • По способу подачи горячей воды различают системы с верхней и нижней разводкой.

Двухтрубная система с циркуляционным насосом и регуляторами температуры на радиаторах – вполне достаточна для создания комфорта в доме.

Водяное отопление загородного дома не всегда делается на одном этаже. Утепленная мансарда, или полноценный второй этаж тоже требуют отопления.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Чтобы сделать водяное отопление двухэтажного дома придется постараться.

Естественным путем, самотеком, сделать это невозможно. В системах с принудительной циркуляцией воду перемещает насос. Современные котлы имеют уже встроенный насос, но можно поставить и дополнительный.

Водяное отопление загородного дома

В настоящее время водяное отопление домов является одной из самых востребованных отопительных систем. Данная система предусматривает передачу тепла горячим теплоносителем в радиаторы. Система водяного отопления загородного дома включает такие элементы, как котел, трубы и трубопроводы, тепловые завесы. В качестве генератора тепла применяются отопительные котлы различных конструкций. В частности, используются твердое или жидкое топливо, электрические или газовые котлы системы водяного отопления загородного дома. В зависимости от пожеланий заказчика и условий того или объекта мы можем предложить наиболее оптимальный вариант.

Условия эффективной системы водяного отопления загородного дома

В основе данного вида отопления лежит циркуляция тепла с помощью насосов, которые могут быть встроены в котел или иметь отдельную установку на трубы.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Выбор насоса происходит на этапе проектирования в зависимости от тепловой мощности. В рамках проекта будущей системы отопления подбирается оптимальное оборудование. Выделяют однотрубную и двухтрубную системы отопления. Первый вид подходит для объектов площадью более 800 м, а также для многоквартирных домов. Главным преимуществом однотрубного отопления является низкая стоимость монтажа. Но следует помнить и о недостатках данной схемы отопления. В частности, она не предусматривает регулирование единичных радиаторов, то есть невозможно регулировать подачу тепла в разных комнатах. Кроме того, проблематично подбирать сами радиаторы, которые к тому же необходимо совмещать с дизайном квартиры и равномерным обогревом. Более удобной является двухтрубная система, которая позволяет эффективно и равномерно распределять тепло по комнатам. В данном случае появляется возможность самостоятельного регулирования температуры и выбора наиболее комфортабельного режима обогрева.

Виды водяного отопления

Существует несколько различных видов водяного отопления, каждый из которых имеет свои особенности и преимущества.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Чтобы определиться с наиболее оптимальным вариантом, обратитесь за консультацией к нашим специалистам. Они имеют богатый опыт и профессиональные знания, позволяющие решать задачи любой сложности.

Итак, бывает водяное отопление естественной циркуляции, основной принцип которого довольно прост. Из отопительного котла нагретая вода поднимается вверх за счет разницы удельного веса горячей и охлажденной воды. Благодаря тому, что более тяжелая холодная вода вытесняет горячую, и происходит естественная циркуляция.

Принудительная циркуляция предусматривает монтаж в систему водяного отопления специального насоса. В некоторых случаях в конструкциях котлов при отоплении загородного дома такой насос предусмотрен изначально. Недостатком такого вида отопления является зависимость от электричества, когда при его отключении, циркуляция воды прекращается. Также бывает водяное отопление с комбинированной циркуляцией. Оно может быть установлено как на базе с естественной циркуляцией, так и монтироваться изначально.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Наша компания предоставляет услуги по комплексному оборудованию систем отопления, водоснабжения и электрики. Мы используем современное высокотехнологичное оборудование и качественные материалы, что позволяет добиться отличного результата. Узнать все подробности сотрудничества вы можете, связавшись с нами по телефону. Мы предоставляем квалифицированные консультации, помогая выбрать наиболее эффективный способ отопления вашего дома.

Другие статьи:

Газовое отопление частного дома. Полуэкономическое обоснование

Электрическое отопление частного дома — основные виды

виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.


Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.


Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.


Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.


Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций


Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.


Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.


Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций


Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.


Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.


Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).


Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.


Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

Водяное отопление частного дома — котел или печь на дровах с теплыми полами?

Водяным называется способ отопления, при котором перенос тепловой энергии от ее источника (например, от котла) потребителям осуществляется с помощью жидкого теплоносителя, в роли которого может выступать как обычная вода, так и антифриз.

Если в качестве основного вида топлива используются дрова, то речь идет о дровяном водяном отоплении.

Характерные особенности системы водяного отопления

Системы водяного отопления могут работать с любыми взаимозаменяемыми источниками тепловой энергии.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Это значит, что котел, работающий на дровах, при газификации можно заменить газовым котлом, а тот, в свою очередь, может быть поменян на дизельный или электрический теплогенератор.

Сама система водяного отопления остается неизменной и состоит из следующих элементов:

  • трубопровода

  • расширительного бака

  • циркуляционного насоса (для систем с принудительным движением теплоносителя)

  • приборов отопления

Принцип действия системы водяного отопления

Устройство системы водяного отопления можно смело назвать одним из самых гениальных изобретений 19 века. Горячая вода поднимается вверх, создавая направленное движение или восходящий поток. В замкнутой системе трубопровода на место перемещенного объема горячей воды устремляется поток более холодной воды. При постоянном нагреве жидкости создается ее непрерывное движение, в ходе которого тепло от источника энергии через стенки трубопровода поступает в окружающее пространство.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Основной движущей силой, создающей циркуляцию теплоносителя в трубопроводе, является естественная конвекция. Вода движется по кругу в трубопроводе «сама». Такая система отопления называется «самотечной».

Движение воды в трубопроводе системы отопления можно смело сравнивать с «бегом с препятствиями»: чем больше их (препятствий), тем труднее бежать. В роли препятствий в отопительной системе выступают радиаторы, при проходе через которые скорость водяного потока падает, а вместе с нею снижается интенсивность теплоотдачи.

Горячая вода, теряя скорость движения, застаивается в приборе отопления и остывает, а вместе с ней остывает поверхность прибора отопления. Эффективно обогреть пространство с помощью остывшего радиатора вряд ли удастся. Придать ускорение движению теплоносителя можно, встроив в трубопровод циркуляционный насос. В этом случае речь идет о принудительном движении теплоносителя.

Отопительные системы с принудительным движением теплоносителя значительно выигрывают по сравнению с самотечными системами: они более экономичны и эффективны.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Их единственным недостатком является зависимость от источника электрической энергии, что порой может стать определяющим критерием при выборе отопительной системы.

Но вернемся к генераторам тепла, работающим на дровах. Это могут быть различные печи с теплообменниками или дровяные котлы отопления.

Печь с теплообменником или котел?

Печи на дровах могут быть массивными, предназначенными для аккумуляции тепловой энергии и последующего ее постепенного потребления. Примером такого устройства может быть русская печь или любая другая печь из камня и обожженного кирпича.

Характерной особенностью печи из кирпича является ее массивность и, как следствие, необходимость специального фундамента для ее установки, отделенного от основного фундамента дома.

Более популярными в последние годы стали металлические печи отопления, эффективные только в процессе горения топлива. В них аккумуляции тепла нет.

Для устройства водяного отопления на дровах в печи отопления встраивается теплообменник, к которому подключается вся система водяного отопления.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Металлическую печь можно купить с уже встроенным теплообменником. Как правило, это печи серии «бойлер», присутствующие в перечне продукции всех ведущих производителей теплотехнического оборудования.

Для поддержания непрерывной работы отопительной системы горение дров в металлической печи должно быть непрерывным.

Другое дело массивная печь из камня или из кирпича, способная накапливать тепло! Встроенный в ее массив теплообменник будет нагреваться за счет тепла, накопленного в камне, что позволит поддерживать работу системы отопления.

В свою очередь эффективность работы системы водяного отопления на дровах прямо пропорциональна степени нагрева камня. Чем ниже температура остывающей печи, тем ниже температура теплоносителя и тем холоднее в помещениях, обогреваемых радиаторами. Причем температура в помещении, обогреваемом массивом печи и температура в помещении, отапливаемом с помощью радиаторов, может существенно отличаться. (разница может составлять 10-15 градусов)

Частично причина столь существенного отличия кроется в снижении скорости движения теплоносителя: при уменьшении температуры нагрева воды она снижается.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций В этом случае (именно с массивной печью отопления) повысить эффективность работы системы отопления на дровах можно, установив циркуляционный насос, поддерживающий скорость движения воды на постоянном уровне.

Русская печь с теплыми полами

Массив печи может использоваться не только в качестве аккумулятора тепловой энергии, но и в качестве своеобразного теплового изолятора между зоной высоких температур и теплообменником. Для этого теплообменник нужно расположить не в топке печи, а в ее массиве. При этом не следует ожидать нагрева теплоносителя до высоких температур (90 градусов и более).

Скорее всего, температура теплоносителя будет находиться в интервале от 30 до 60 градусов Цельсия, что является идеальным условием для устройства теплого пола.

Следует отметить, что устанавливать теплообменник в массиве печи следует только после проведения серии замеров температуры и ряда специальных расчетов, позволяющих дать предварительную оценку эффективности проектируемой отопительной системы.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Зачастую массивные печи устраиваются по индивидуальным проектам печников и имеют свои конструктивные особенности, что мешает давать общие рекомендации по устройству системы водяного отопления на их основе.

Обязательным элементом системы теплого пола на основе массивной дровяной печи должен стать циркуляционный насос.

А вот для работы отопительной системы на основе металлической печи его наличие вовсе не обязательно. Дело в том, что металлические печи эффективны только во время горения топлива. При этом они обеспечивают интенсивный нагрев воды в теплообменнике и создают идеальные условия для ее циркуляции, что позволяет устраивать самотечные системы отопления, эффективные и в двухэтажных постройках.

Остается добавить, что печь в качестве источника тепловой энергии хороша. Она дает возможность наслаждаться видом открытого пламени, создает в доме уют и романтическое настроение, но для постоянно действующей отопительной системы на дровах все же лучше использовать твердотопливный котел, об особенностях работы которого читайте на страницах нашего сайта.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Подведем итоги

  1. Система водяного отопления на дровах может быть устроена на основе твердотопливного котла или печи отопления

  2. Массивная печь отопления имеет особое преимущество и может использоваться в качестве источника низкотемпературного тепла, что позволяет устраивать в доме системы отопления типа «теплый пол».

Водяное отопление в квартире — Система отопления

Невозможно представить себе быт жителя в Российской Федерации без обогрева дачи. Абсолютно в каждой части Российской Федерации есть потребность в зимнее время года обогревать дом. Перед каждым хозяином квартиры поднимается вопрос: как улучшить систему дома. Ни для кого не секрет, что источники тепла постоянно увеличиваются в цене. На нашем веб ресурсе опубликовано много систем обогрева коттеджа, использующих совершенно различные принципы производства обогрева. Опубликованные системы отопления рекомендуется реализовывать комбинационно или самостоятельно.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Многие современные квартиры имеют системы обогрева, отличные от традиционных.  Большую популярность в настоящее время приобретают теплые полы, кстати недавно мы уже писали, как сделать теплый пол от отопления. Они могут иметь разные конструкции и заслуженным уважением пользуются теплые полы с теплоносителем в виде воды. Теплый пол создаст в вашей квартире поистине уютную атмосферу. Его использование не только делают квартиру или частный дом комфортабельным, по и позволяет существенно экономить на счетах за отопление, так как теплый водяной пол может использоваться только в необходимых ситуациях и на важных участках.

Делаем водяной теплый пол в квартире

При создании водяного отопления пола поток энергии идет по направлению снизу вверх, по естественной траектории, равномерно обогревая весь объем помещения, создавая комфортные условия в нижней части комнаты, то есть именно в той области, где происходит основная жизнедеятельность. Возле пола температура повышается на несколько градусов по сравнению с потолочными областями, что благотворно влияет на человеческий организм.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Организация теплого водяного пола в вашей квартире позволит вам отказаться от установки радиаторов отопления и даст возможность применить нестандартные дизайнерские решения, например установить большие панорамные окна.

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

Общее устройство теплого водяного пола в квартире

Итак, система теплых полов с теплоносителем-водой в первом приближении выглядит как водопроводные трубы, проложенные между основанием стяжки и окончательным покрытием пола. В качестве теплоносителя может использоваться горячая вода из обычного отопления или специальная жидкость (этиленгликоли или антифризы), нагреваемая в системе.

Основными элементами системы обогреваемых полов с жидкостным теплоносителем являются трубы, тепловая изоляция, крепежные узлы, система управления и арматурные устройства, регулирующие поток теплоносителя.

Видео — водяной теплый пол в квартире, укладка труб

Расчет водяного теплого пола

Для того, чтобы произвести расчет материалов, необходимых для организации теплого водяного пола, прежде всего, необходимо ответить на вопрос: в каком качестве будет конструироваться эта система? Существует два основных варианта применения теплых водяных полов: в качестве основного вида отопления, исключающего другие типы и в качестве дополнительного, предназначенного для создания локальной комфортной среды.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Кроме того, для расчета потребных материалов необходимо оценить следующие факторы: площадь отапливаемого помещения, его характеристику (например, материал стен и конструкцию окон, поддерживаемую температуру), тип финишного напольного покрытия. Например, организация напольного финишного покрытия из цельной доски требует более высокой степени обогрева, так как дерево отличается отличными теплоизолирующими свойствами.

Характеристики отапливаемого помещения существенно влияют на необходимую мощность водяного теплого пола. Так, если помещение буквально «сквозит по щелям», и его теплопотери превышают 100 Ватт на один квадратный метр – то целесообразно сначала заняться утеплением помещения, а уже потом организовывать постройку теплых полов. Даже наличие стеклопакетов не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на квадратный метр. Вы буквально будете отапливать улицу и «выбрасывать деньги в трубу».

Используемые трубы

Кроме того, для расчетов при постройке системы теплых полов с жидкостным теплоносителем следует учитывать характеристики труб, используемых для оборота теплоносителя.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций В настоящее время в системе водяных полов используются следующие типы труб:

  • -Пенопропиленовые. Это материал характеризуется низкой стоимостью и такой же низкой проводимостью тепла.
  • -Металлопластиковые. На текущий момент они демонстрируют идеальное соотношение цены и качества.
  • -Сшитые полиэтиленовые или PEX-трубы. Неплохой выбор.
  • -Медь. Идеальная теплоотдача, но высокая стоимость.
  • -Нержавейка-гофр. Свежее веяние на рынке теплых жидкостных полов, характеризуются отличной теплоотдачей.

После выбора типа труб для обустройства обогреваемого пола необходимо определить длину коммуникаций. Потребная длина заготавливаемых труб зависит от способа укладки.

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью — водяной теплый пол без стяжки .

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

Укладка труб методом — змейкой и улиткой

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

Схемы укладки труб для водяного теплого пола

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

Схема укладки труб водяного теплого пола в ванной комнате

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем  зависит потребная длина труб и равномерность распределения приносимого тепла. При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Водяной Теплый пол в квартире своими руками

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

Источник: http://stroy-shkola.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций ru/pol/vodyanoy-teplyiy-pol-v-kvartire-svoimi-rukami.html

В. Д. Коркин. зав. кафедрой Санкт-Петербургского государственного академического института живописи, скульптуры и архитектуры им. И. Е. Репина

Из всех отопительных систем радиаторные водяные системы являются наиболее распространенными, особенно в жилых и общественных зданиях.

Первая такая система в России была запроектирована инженером Н. П. Мельниковым и смонтирована в 1908 году в здании Малого оперного театра в Санкт-Петербурге.

Следует заметить, что практика подтвердила гигиенические и технические преимущества водяного отопления. При водяном отоплении (по сравнению с паровым) отмечают относительно низкую температуру поверхности нагревательных приборов (радиаторов) и трубопроводов, достаточно равномерную температуру помещений, значительный срок службы, бесшумность действия, простоту обслуживания и ремонта.

Система водяного отопления может быть гравитационной (рис. 1а) или насосной (рис.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций 1б). На рис. 1 демонстрируются местные системы с котлами, расположенными непосредственно в отапливаемом здании.

В принципе, когда речь идет об отоплении, подразумевается поддержание в отапливаемых помещениях требуемого (отнюдь не всегда комфортного) значения температуры воздуха.

Системы местного водяного отопления

Системы водяного отопления с естественной (гравитационной) циркуляцией (рис. 1а) имеют ограниченную область применения. Их используют, как правило, для отопления квартир или отдельных малоэтажных зданий. Возможно использование этих систем в зданиях, где недопустимы вибрация и шум. В системах с естественной циркуляцией предпочтение отдается верхней разводке подающих магистралей и, по возможности, большей разнице отметок между термоблоком и нагревательными приборами, потому как движущей силой здесь является плотность горячей и обратной воды.

Необходимо иметь в виду, что здание, оснащенное гравитационной системой, всегда предполагает наличие расширительного бака, расположенного в верхней части здания (выше магистральных трубопроводов).Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Водяное отопление с искусственным побуждением теплоносителя – насосное отопление – получило наиболее широкое распространение.

При централизованном теплоснабжении можно рассматривать три способа присоединения систем отопления к наружным теплопроводам (рис. 2а, 2б, 2в). При этом все системы являются насосными, даже если насос непосредственно не устанавливается в отапливаемом здании. В таком случае в систему вода подается установками централизованного теплоснабжения.

Независимая (закрытая) схема присоединения системы насосного водяного отопления (рис. 2а) в известном смысле близка к схемам местного теплоснабжения. Котлы здесь заменяются водо-водяными теплообменниками. Часто саму систему заполняют деаэрированной водой или водой с добавками, исключающими коррозию трубопроводов. В таких системах используется либо высокое давление в сети теплоснабжения, либо специальный циркуляционный насос. Сама система, естественно, насосная.

При независимой схеме создаются независимые местный тепловой и гидравлический режимы отопительной системы.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Первичная вода после теплообменников должна иметь значение температуры (tr ), допустимое в отопительной системе. Температура же обратной воды в расчетном режиме не должна быть ниже 70°С.

Источник: http://www.abok.ru/for_spec/articles.php?nid=1608

Содержание

Водяное отопление в частном доме — наиболее распространенный вариант в нашей стране. Особой популярностью пользуется отопительный котел. Например, газовый котел не требует особого помещения для установки и не занимает много места. Его можно разместить в подсобном помещении, на кухне, а также в подвале. Система водяного отопления частного дома обходится на 20% дешевле по сравнению с обогревом помещения печью.

Многообразие представленного оборудования способно запутать каждого покупателя — именно поэтому перед выбором и покупкой столь важной техники следует внимательно ознакомиться с особенностями работы.

Статья подробно раскрывает наиболее важные и весомые нюансы, заслуживающие внимания каждого, кто столкнулся с необходимостью приобретения отопительного оборудования.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Виды отопительных систем

Все обогревательные устройства можно разделить на три типа:

Электрическое отопление имеет многие преимущества, однако возрастающие тарифы на электроэнергию наносят урон бюджету семьи. Печное отопление обеспечивает достаточным уровнем комфорта, однако, стабильность температурного режима невозможна.

К тому же, печь нуждается в постоянной очистке от золы и отходов горения. Водяная система отопления частного дома — самый оптимальный вариант обогрева помещения. А если рядом с домом проходит стационарная газовая магистраль, то это сводит на нет участие по обслуживанию котла.

Вся работа заключается в установке газового счетчика, необходимого температурного режима и своевременной оплате квитанций за расход топлива.

Как работает водяное отопление

Существует две разновидности системы водяного отопления, которые используются в быту:

  1. С естественной циркуляцией теплоносителя.
  2. С принудительной циркуляцией.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Система водяного отопления с естественной циркуляцией теплоносителя отличается полной автономностью от электроэнергии, что особенно удобно в загородном доме. Циркуляция водных потоков происходит за счет различия температур и давления внутри системы: холодная вода для отопления вытесняет нагретую.

Однако схема такого контура нуждается в более тщательных расчетах, а к качеству монтажа предъявляются повышенные требования. Конвективный принцип перемещения теплоносителя требует монтажа трубопровода большого сечения, который обеспечивает малое гидравлическое сопротивление при работе.

Это сказывается на КПД системы: малая скорость перемещения воды снижает общие показатели эффективности обогрева помещения. Поэтому водяная система отопления конвективного типа применяется в домах небольшой площади.

Водяные системы отопления с циркуляцией принудительного характера работают с помощью специальных насосов, обеспечивающих продвижение водных потоков более высокой скорости.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Чаще всего, эти насосы работают от сетевого питания, а значит, потребляют электричество.

Обслуживание данного водяного контура обойдется дороже, зато, он обеспечивает необходимую температуру для обогрева больших помещений. Для экономии средств на обслуживание данной системы предусмотрены терморегуляторы.

Применяется такое водяное отопление для двухэтажного дома и одноэтажных дачных строений. Монтаж системы не сложный, для прокладки трубопровода используются трубы малого сечения.

Схемы водяного отопления

Схема водяного отопления может иметь следующий принцип:

  • одноконтурная система;
  • двухконтурная система.

Схема водяного отопления частного дома одноконтурная предполагает только отопление. Это самое простое и недорогое отопительное устройство для обогрева частного дома площадью до 100 квадратов. Система состоит из:

  • одноконтурного котла;
  • атмосферной вытяжки;
  • однотрубной разводки;
  • радиаторов.

Для повышения КПД одноконтурная система может быть дополнена:

Для нагревания воды бытового использования к системе может быть подключен нагревательный бачок (бойлер).Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Некоторые владельцы частных коттеджей организуют водяное отопление одноэтажного дома с установкой двух одноконтурных водяных систем с разными функциями: отопительной и водогрейной.

Как водяное отопление одноэтажного частного дома, так и водяное отопление двухэтажного дома может быть оборудовано двухконтурным нагревательным котлом, который обеспечивает горячей водой бытового назначения.

Для данной водогрейной системы обычная жидкость из колодца не подойдет: она должна быть умягченной или водопроводной. Если централизованного водопровода нет, можно купить воду для отопления специально.

Отопление квартир

Помимо привычных каждому человеку батарей, установленных под окном, водяное отопление квартир может выполняться с помощью следующих систем:

  • плинтусное отопление;
  • система «теплый пол».

Водяное отопление в квартире — это альтернативный способ обогрева помещения без установки водогрейного котла и радиаторов. Плинтусное отопление приобретает широкую популярность в современных квартирах и загородных коттеджах, благодаря своей универсальности.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Вода для системы отопления циркулирует в трубах, нагретый воздух от плинтуса распространяется на пол и стены, что служит источником равномерного распределения тепла по всей комнате. Плинтусное отопление вполне может заменить привычные радиаторы, монтируемые на стены. Преимущество такого отопления: не портит дизайн интерьера.

Система теплых полов применяется как дополнительный источник обогрева помещения. Купить водяное отопление для подогрева полов — значит, обеспечить дополнительным теплом помещение в холодный период.

Преимущество такого вида отопления — в равномерном распределении теплого и прохладного воздуха. Температура воздуха распределяется самым наилучшим образом: снизу — теплая, вверху — прохладная. Если система теплого пола установлена в частном доме, можно снизить заданный температурный режим основного нагревательного котла отопления.

А чтобы трубы на даче не разморозились в отсутствие хозяев, нужно купить воду для системы отопления — «незамерзайку».Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Стоимость отопления: расчет

Во сколько обойдется водяное отопление для дачи или в частном коттедже? Это зависит от типа котла: газовый, электрический или твердотопливный. Самым популярным считается голубое топливо, благодаря своей доступности и удобству в использовании. Цена водяного отопления на газе — самая низкая. Для расчета нужно учесть:

  • общую площадь помещения;
  • удельную мощность котла относительно 10 кв/м помещения.

Далее необходимо соотнести 10 кв/м площади с необходимой мощностью котла по формуле: 1 кВт. 10кв/м. Но при определении правильной мощности следует учитывать многие факторы, например, степень утепления помещения и регион проживания.

  • для южного региона — 1 кВт:0,9 кв/м;
  • для средней полосы — 1,5 кВт:10 кв/м;
  • для северных районов — 2 кВт:10 кв/м.

В среднем, для правильного определения мощности котла, необходимо к итоговому вычислению прибавить 20%. Водяное отопление на дровах имеет свои преимущества в тех регионах, где стоимость топлива сравнительно доступная.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Источник: http://homebuild2.ru/otoplenie/vodyanoe-otoplenie-doma.html

Содержание статьи

Жалобы на отопление сопровождают работу всех «нагревательных приборов» еще со времен первых костров на стоянках древних людей. Однако в современный «костер» уже не подбросишь лишнюю ветку, усиливающую исходящий от обогревателя жар. Ведь большинство современных отопительных приборов функционирует на магистральной схеме подачи теплоносителя.

В итоге, лишенные возможности самостоятельно обогревать свои жилища горожане, должны хотя бы представлять: куда обратиться по отоплению и на что (или кого), при этом, жаловаться.

Нет горячей воды в кране!

И в данной статье мы рассмотрим вопрос «повышения эффективности работы центральной системы отопления» путем морального и материального давления на представителей ЖКХ. Проще говоря: сейчас мы разберем типовую жалобу на отсутствие отопления в квартире.

Почему нет тепла? Выясняем причины

Итак, с наступлением отопительного сезона ваши батареи так и не нагрелись.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций И тепла в квартире нет по-прежнему.

  • Проблемами в системе отопления конкретной квартиры (или этажа дома).
  • Сбоем в работе центральной магистрали, подводящей тепло к дому.
  • Затягиванием отопительного сезона. То есть, отсутствием подачи тепла в многоквартирные дома в принципе.

Но что конкретно случилось в вашем случае? Давайте разбираться.

Сбой в работе теплосети

Куда жаловаться?

Претензии к ЖКХ

Необходимо отметить, что во всех вышеперечисленных случаях за отсутствие тепла в квартире отвечают третьи лица – управляющие компании, городские коммунальщики, работники ТЭЦ. Но сообщить о проблеме – это обязанность самого жильца или владельца квартиры. И если ЖКХ не получит претензии, то в следующей квитанции за оплату коммунальных услуг вам выставят счет за все «холодные» дни.

Поэтому жаловаться  на отсутствие отопления в квартире можно и нужно. Но адресат жалобы должен соответствовать проблеме. Ведь «домашняя» управляющая компания не может решить проблемы ТЭЦ.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Поэтому далее по тексту мы рассмотрим две ситуации – частные проблемы в квартире и глобальный сбой в магистрали.

Проблемы в квартире

В частном случае – при проблеме с «квартирной» теплосетью – нужно обращаться в следующие инстанции:

Телефонный звонок коммунальщиком

  • В дирекцию управляющей компании, занятой обслуживанием именно вашего дома.
  • В жилищное товарищество, взявшее на себя обязательство решать коммунальные проблемы собственников квартир в конкретном доме.
  • В дирекцию службы эксплуатации зданий, которая взялась обслуживать ваш дом.

Причем для начала достаточно лишь телефонного звонка. Добросовестные коммунальщики решают такую мелкую проблему в кратчайшие сроки. Да и по нормам обслуживания мастер должен прибыть на проблемный участок уже на следующий день.

Если вас игнорируют – пришло время «тяжелой артиллерии» — в ход пойдет письменная жалоба, отправленная, желательно заказным письмом с уведомлением о вручении, в адрес управляющей компании (ТСЖ, ДЕЗ).Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Впрочем, возможен и личный визит к коммунальщикам. Только в этом случае вам должны сообщить регистрационный номер вашей жалобы, который проставляется на копии обращения – он пригодится для судебного разбирательства.

Типовой образец жалобы в ЖКХ на отопление вы отыщите в сети без особых хлопот.  Впрочем, обычно ее составляют в произвольной форме, описывая суть проблемы (ваши радиаторы остаются холодными с такого-то числа, а у соседей все в порядке). Причем если вы уже звонили в дирекцию управляющей компании по этому поводу, сообщите в жалобе, что вы обращаетесь к ним вторично.

После получения и регистрации письменного обращения у вашей управляющей компании есть 72 часа на решение заявленной вами проблемы. Причем за это время они обязаны составить акт проверки системы отопления на работоспособность и устранить все неисправности.

И помните: пока вы не подпишете акт устранения неисправности – проблема касается только управляющей компании. Поэтому не подписывайте никакие бумаги до тех пор, пока температура в квартире не поднимется до приемлемых значений.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Проблемы с магистралью или ТЭЦ

Проблемы с отопительной магистралью

В этом случае нужно обратиться и в управляющую компанию, и в Городскую жилищную инспекцию. При этом нужно понимать, что на устранение крупных поломок коммунальщикам дают от трех до семи суток. Но жалоба с описанием проблемной ситуации должна лежать в бухгалтерии управляющей компании – иначе  с вас могут потребовать уплату и за «холодные» дни.

Если по истечении семи суток проблема так и не решилась или ваша управляющая компания игнорирует все обращения, то в ход пойдут совершенно иные жалобы, направляемые в более серьезные инстанции.

Кто контролирует ЖКХ и куда еще можно пожаловаться?

Ваша жалоба в ЖКХ на отопление проигнорирована? В этом случае мы рекомендуем вам  идти дальше – в прокуратуру, Роспотребнадзор, органы местного самоуправления или суд.

Как решить проблему с отоплнием

В прокуратуру можно обратиться с письменной жалобой на должностных лиц управляющей компании (ТСЖ, ДЕЗ), которые отвечают за организацию работы своей структуры.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Причем на этих лиц, скорее всего, будет заведено дело об административном правонарушении.

Роспотребнадзор обязан отслеживать состояние городских теплосетей в течение всего отопительного сезона. Поэтому ваша жалоба, с указанием адреса управляющей компании, чиновников из этой организации только обрадует. Ведь они смогут повысить результативность контрольно-проверочных мероприятий, отследив явно недобросовестную компанию. А ваша жалоба – это прямой повод провести внеплановую проверку, результатом которой будет предписание с требованием устранения всех недостатков в работе проверенной структуры.

В органах местного самоуправления теплоснабжением занимается особый чиновник. Причем его полномочия несколько размыты. Но, при желании, он способен взбодрить управляющую компанию, зависимую от благорасположения этого должностного лица чуть более чем полностью, еще сильнее, чем и прокуратура, и Роспотребнадзор.

Словом, управу на своеволие зарвавшихся коммунальщиков найти можно и нужно.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Но в «высокие инстанции» нужно обращаться после попытки решения вопроса на «местном уровне» (в управляющей компании). Иначе все виновники «ситуации» сошлются на свое неведение. Но если у вас будет регистрационный номер жалобы или квитанция о ее получении, то бездействие коммунальщиков будет наказано достаточно жестко.

Советуем также посмотреть:

Источник: http://canalizator-pro.ru/kuda-obrashhatsya-esli-net-otopleniya-i-goryachej-vody-v-kvartire.html

Смотрите также:
27 февраля 2021 года

Определение размеров нового водонагревателя

Водонагреватель подходящего размера удовлетворит потребности вашего домохозяйства в горячей воде и при этом будет работать более эффективно. Поэтому перед покупкой водонагревателя убедитесь, что он подходящего размера.

Здесь вы найдете информацию о том, как определить размеры этих систем:

  • Бесконтактные водонагреватели или водонагреватели по запросу
  • Солнечные водонагреватели
  • Накопительные и тепловые насосы (с баком) водонагреватели.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Для определения размеров комбинированных систем водяного отопления и отопления помещений, в том числе некоторых систем с тепловым насосом, змеевиков без бака и косвенных водонагревателей, проконсультируйтесь с квалифицированным подрядчиком.

Если вы еще не решили, какой тип водонагревателя лучше всего подходит для вашего дома, узнайте больше о выборе нового водонагревателя.

Определение размеров водонагревателей без резервуаров или по запросу

Водонагреватели без резервуаров или по запросу рассчитаны на максимальное повышение температуры, возможное при заданном расходе. Следовательно, чтобы определить размер водонагревателя по требованию, вам необходимо определить расход и повышение температуры, необходимое для его применения (весь дом или удаленное приложение, например, просто ванная) в вашем доме.

Сначала укажите количество устройств для горячей воды, которые вы планируете использовать одновременно. Затем сложите их скорости потока (галлонов в минуту).Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Это желаемый расход для водонагревателя по запросу. Например, предположим, что вы ожидаете одновременного использования крана горячей воды с расходом 0,75 галлона (2,84 литра) в минуту и ​​насадки для душа с расходом 2,5 галлона (9,46 литра) в минуту. Расход воды через водонагреватель по запросу должен быть не менее 3,25 галлона (12.3 литра) в минуту. Для уменьшения расхода установите арматуру на слабый расход воды.

Чтобы определить повышение температуры, вычтите температуру поступающей воды из заданной температуры на выходе. Если вы не знаете иначе, предположите, что температура входящей воды составляет 50ºF (10ºC). В большинстве случаев вам нужно нагреть воду до 120ºF (49ºC). В этом примере вам понадобится водонагреватель по запросу, который повышает температуру на 70ºF (39ºC) для большинства применений. В посудомоечных машинах без внутреннего нагревателя и в других подобных устройствах вам может потребоваться нагреть воду до 140ºF (60ºC).В этом случае вам потребуется повышение температуры на 90ºF (50ºC).Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Водонагреватели, пользующиеся наибольшим спросом, рассчитаны на различные температуры на входе. Как правило, повышение температуры воды на 70 ° F (39 ° C) возможно при расходе 5 галлонов в минуту через газовые водонагреватели и 2 галлона в минуту через электрические. Более высокая скорость потока или более низкая температура на входе иногда могут снизить температуру воды в самом дальнем кране. Некоторые типы безрезервуарных водонагревателей имеют термостатическое управление; они могут изменять свою температуру на выходе в зависимости от расхода воды и температуры на входе.

Расчет солнечной системы водяного отопления

Расчет солнечной системы водяного отопления в основном включает определение общей площади коллектора и объема накопителя, которые вам понадобятся для удовлетворения 90–100% потребностей вашего домохозяйства в горячей воде летом. Подрядчики солнечной системы используют рабочие листы и компьютерные программы для определения системных требований и размеров коллектора.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Коллекторная площадь

Подрядчики обычно следуют норме примерно 20 квадратных футов (2 квадратных метра) коллекторной площади для каждого из первых двух членов семьи.На каждого дополнительного человека добавляйте 8 квадратных футов (0,7 квадратных метра), если вы живете в районе Солнечного пояса США, или 12–14 квадратных футов, если вы живете на севере Соединенных Штатов.

Объем хранения

Небольшого (от 50 до 60 галлонов) резервуара для хранения обычно достаточно для одного-двух-трех человек. Средний резервуар (80 галлонов) подходит для трех-четырех человек. Большой резервуар подходит для четырех-шести человек.

Для активных систем размер солнечного накопителя увеличивается с размером коллектора — обычно 1.5 галлонов на квадратный фут коллектора. Это помогает предотвратить перегрев системы при низкой потребности в горячей воде. В очень теплом, солнечном климате некоторые эксперты предлагают увеличить это соотношение до 2 галлонов хранилища на 1 квадратный фут площади коллектора.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Другие расчеты

Дополнительные расчеты, связанные с определением размеров вашей солнечной системы водяного отопления, включают оценку солнечного ресурса вашей строительной площадки и определение правильной ориентации и наклона солнечного коллектора.Посетите страницу солнечных водонагревателей, чтобы узнать больше об этих расчетах.

Определение размеров водонагревателей накопительного и теплового насоса (с баком)

Для правильного определения размеров накопительного водонагревателя для вашего дома, включая водонагреватель с тепловым насосом с баком, используйте номинал первого часа водонагревателя. Рейтинг за первый час — это количество галлонов горячей воды, которое водонагреватель может подавать в час (начиная с резервуара, полного горячей воды). Это зависит от емкости бака, источника тепла (горелка или элемент) и размера горелки или элемента.

На этикетке EnergyGuide рейтинг первого часа указан в верхнем левом углу как «Емкость (оценка за первый час)».Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Федеральная торговая комиссия требует наличия маркировки EnergyGuide на всех новых обычных водонагревателях, но не на водонагревателях с тепловым насосом. В документации по продукту от производителя также может быть указана оценка за первый час. Ищите модели водонагревателей с рейтингом в первый час, который соответствует в пределах 1 или 2 галлона вашей потребности в час пик — ежедневной пиковой потребности в горячей воде для вашего дома за 1 час.

Чтобы оценить вашу потребность в час пик:

  • Определите, в какое время дня (утро, полдень, вечер) вы используете больше всего горячей воды в своем доме. Помните о количестве людей, живущих в вашем доме.
  • Используйте таблицу ниже, чтобы оценить максимальное использование горячей воды в течение этого одного часа дня — это ваша потребность в час пик. Примечание: в таблице не оценивается общее ежедневное потребление горячей воды.

Пример рабочего листа показывает общую потребность в 36 галлонов в час пик.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Следовательно, этому домашнему хозяйству потребуется модель водонагревателя с мощностью от 34 до 38 галлонов в первый час.

Рабочий лист для оценки максимальной нагрузки в час / первого часа работы *
Использование Среднее количество галлонов горячей воды за одно использование Время использования в течение 1 часа Галлонов, используемых за 1 час
Душ 10 × =
Бритье (.05 галлонов в минуту) 2 × =
Мытье посуды вручную или приготовление пищи (2 галлона в минуту) 4 × =
Автоматическая посудомоечная машина 6 × =
Стиральная машина 7 × =
Общая максимальная нагрузка в час =

ПРИМЕР
3 душа 10 × 3 = 30
1 бритье 2 × 1 = 2
1 мытье посуды вручную 4 × 1 = 4
Пиковая нагрузка в час = 36

На основе информации из калькулятора затрат на энергию Федеральной программы управления энергетикой.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
* Приведенная выше таблица основана на стандартном использовании без каких-либо мер по экономии воды.

Солнечные водонагреватели | Министерство энергетики

Солнечные водонагреватели, также называемые солнечными системами горячего водоснабжения, могут быть экономичным способом получения горячей воды для вашего дома. Их можно использовать в любом климате, а топливо, которое они используют — солнечный свет — бесплатное.

Как они работают

Солнечные водонагревательные системы включают резервуары для хранения и солнечные коллекторы. Есть два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и средства управления, и пассивные, у которых нет.

Активные солнечные водонагревательные системы

Существуют два типа активных солнечных водонагревательных систем:

  • Системы прямой циркуляции
    Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом. Они хорошо работают в климате, где редко замерзает.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
  • Системы непрямой циркуляции
    Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем течет в дом.Они популярны в климате, склонном к отрицательным температурам.
Пассивные солнечные водонагревательные системы

Пассивные солнечные водонагревательные системы обычно дешевле, чем активные системы, но обычно не так эффективны. Однако пассивные системы могут быть более надежными и могут прослужить дольше. Существует два основных типа пассивных систем:

  • Интегральные пассивные системы коллектора-накопителя
    Они лучше всего работают в областях, где температура редко опускается ниже нуля.Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
  • Системы Thermosyphon
    Вода течет через систему, когда теплая вода поднимается, а более холодная вода опускается.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Коллектор необходимо установить под накопительной емкостью, чтобы в емкость поднималась теплая вода. Эти системы надежны, но подрядчики должны уделять особое внимание конструкции крыши из-за тяжелого резервуара для хранения. Обычно они дороже, чем интегральные пассивные системы коллектор-накопитель.

Резервуары для хранения и солнечные коллекторы

Для большинства солнечных водонагревателей требуется хорошо изолированный накопительный резервуар. Баки для хранения солнечной энергии имеют дополнительный выход и вход, соединенные с коллектором и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель. В системах с одним резервуаром резервный нагреватель объединен с накопителем солнечной энергии в одном резервуаре.

В жилых помещениях используются солнечные коллекторы трех типов:

  • Плоский коллектор
    Стеклянные плоские коллекторы представляют собой изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную абсорбирующую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками .Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Плоские неглазурованные коллекторы, обычно используемые для солнечного обогрева бассейнов, имеют темную пластину-поглотитель, изготовленную из металла или полимера, без крышки или корпуса.
  • Интегральные коллекторно-накопительные системы
    Также известные как системы ICS или партии , они имеют один или несколько черных резервуаров или трубок в изолированном застекленном ящике. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды.Их следует устанавливать только в условиях умеренно-морозного климата, поскольку наружные трубы могут замерзнуть в суровую и холодную погоду.
  • Солнечные коллекторы с вакуумными трубками
    Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую трубку-поглотитель, прикрепленную к ребру.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Покрытие ребра поглощает солнечную энергию, но препятствует тепловым потерям. Эти коллекторы чаще используются для коммерческих приложений в США.

Солнечные водонагревательные системы почти всегда нуждаются в резервной системе в пасмурные дни и в периоды повышенного спроса.Обычные накопительные водонагреватели обычно обеспечивают резервное копирование и могут уже быть частью солнечной системы. Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку система накопления со встроенным коллектором уже накапливает горячую воду в дополнение к накоплению солнечного тепла, она может быть укомплектована водонагревателем без резервуара или водонагревателем по запросу в качестве резервного.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной водонагревательной системы вы должны сделать следующее:

Также ознакомьтесь с различными компонентами, необходимыми для солнечных водонагревательных систем, включая следующие:

Установка и обслуживание Система

Правильная установка солнечных водонагревателей зависит от многих факторов.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Эти факторы включают солнечные ресурсы, климат, местные строительные нормы и правила и вопросы безопасности; поэтому лучше всего обратиться к квалифицированному подрядчику по установке солнечных тепловых систем.

После установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к обслуживанию со своим поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие традиционные компоненты водяного отопления требуют того же обслуживания, что и обычные системы.Стекло может потребоваться в сухом климате, где дождевая вода не обеспечивает естественного ополаскивания.

Регулярное обслуживание простых систем может проводиться не чаще, чем каждые 3–5 лет, предпочтительно подрядчиком по солнечной энергии. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше об обслуживании и ремонте солнечных водонагревательных систем.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

При отборе потенциальных подрядчиков для установки и / или технического обслуживания задайте следующие вопросы:

  • Есть ли у вашей компании опыт установки и обслуживания солнечных водонагревательных систем?
    Выберите компанию, у которой есть опыт установки системы нужного вам типа и обслуживания выбранных вами приложений.
  • Сколько лет у вашей компании есть опыт монтажа и обслуживания солнечного отопления?
    Чем больше опыта, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
  • Имеет ли ваша компания лицензию или сертификат?
    В некоторых штатах требуется действующая лицензия сантехника и / или подрядчика по солнечной энергии. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование с советом по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков, получивших государственную лицензию.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
Повышение энергоэффективности

После того, как водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить счета за нагрев воды, особенно если вам требуется резервная система. Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Другие варианты водонагревателей

Водонагреватели с тепловым насосом | Министерство энергетики

Водонагреватели с тепловым насосом используют электричество для передачи тепла из одного места в другое вместо непосредственного производства тепла.Следовательно, они могут быть в два-три раза более энергоэффективными, чем обычные электрические водонагреватели сопротивления. Чтобы переместить тепло, тепловые насосы работают как холодильник в обратном направлении.

В то время как холодильник забирает тепло из ящика и сбрасывает его в окружающую комнату, автономный водонагреватель с воздушным тепловым насосом забирает тепло из окружающего воздуха и сбрасывает его — при более высокой температуре — в бак для нагрева воды.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Вы можете приобрести автономную систему водяного отопления с тепловым насосом в виде интегрированного блока со встроенным резервуаром для воды и резервными резистивными нагревательными элементами.Вы также можете модернизировать тепловой насос для работы с существующим обычным водонагревателем.

Водонагреватели с тепловым насосом требуют установки в местах, температура которых поддерживается круглый год при температуре 40–90ºF (4,4–32,2ºC) и обеспечивает не менее 1000 кубических футов (28,3 кубических метров) воздушного пространства вокруг водонагревателя. Прохладный отработанный воздух можно выводить в комнату или на улицу. Устанавливайте их в помещении с избыточным теплом, например в топке. Водонагреватели с тепловым насосом не будут эффективно работать в холодном помещении.Они имеют тенденцию охлаждать помещения, в которых находятся. Вы также можете установить систему теплового насоса с воздушным источником, сочетающую в себе нагрев, охлаждение и нагрев воды. Эти комбинированные системы забирают тепло из наружного воздуха зимой и из воздуха в помещении летом.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Поскольку они удаляют тепло из воздуха, любой тип теплового насоса с воздушным источником работает более эффективно в теплом климате.

Домовладельцы в первую очередь устанавливают геотермальные тепловые насосы, которые отводят тепло из земли зимой и из воздуха в помещении летом для обогрева и охлаждения своих домов.Для нагрева воды вы можете добавить пароохладитель к системе геотермального теплового насоса. Пароохладитель — это небольшой вспомогательный теплообменник, в котором для нагрева воды используются перегретые газы компрессора теплового насоса. Затем эта горячая вода циркулирует по трубе в бак водонагревателя дома.

Пароохладители также доступны для безбаквальных водонагревателей или водонагревателей по запросу. Летом пароохладитель использует избыточное тепло, которое в противном случае было бы выброшено на землю.Поэтому, когда геотермальный тепловой насос часто работает летом, он может нагреть всю вашу воду.

Осенью, зимой и весной, когда пароохладитель не производит столько избыточного тепла, вам придется больше полагаться на накопитель или потребовать водонагреватель для нагрева воды.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Некоторые производители также предлагают тройные геотермальные тепловые насосы, которые обеспечивают отопление, охлаждение и горячую воду. Они используют отдельный теплообменник для удовлетворения всех потребностей домашнего хозяйства в горячей воде.

Как работает водонагреватель

Вы, вероятно, не тратите много времени на размышления о своем водонагревателе, и это хорошо. Пока он производит горячую воду, вам действительно нечего делать. Но вы должны иметь хотя бы базовое представление о том, как работает система и какие варианты у вас есть, когда нагреватель нуждается в замене.

Существует четыре основных типа бытовых водонагревателей: баковые, гибридные, безбаковые и точки использования. Баковые водонагреватели — безусловно, самый популярный вид, но водонагревателей без бака ежегодно растут в геометрической прогрессии. Гибридные модели относительно новые, но их стоит рассмотреть, если вы стремитесь к максимальной энергоэффективности.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций А водонагреватели идеально подходят для быстрой подачи горячей воды к кранам и приборам, расположенным далеко от основного водонагревателя дома.

Вот краткие объяснения того, как работает каждый тип:

Водонагреватели резервуарного типа

JulNicholsGetty Images

Электрический водонагреватель

Westinghouse амазонка.com

Подавляющее большинство домов имеют обычные водонагреватели резервуарного типа, работающие на газе или электричестве. Вообще говоря, газовые водонагреватели дороже, чем электрические модели, но дешевле в эксплуатации, потому что газ дешевле электричества. Однако электрические водонагреватели более эффективны, чем газовые модели, и имеют более высокий коэффициент энергоэффективности.

Как следует из названия, обогреватель резервуарного типа имеет большой изолированный резервуар для хранения горячей воды до тех пор, пока она не понадобится.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Вот как это работает: холодная вода поступает на дно резервуара и нагревается либо пламенем газа под резервуаром, либо электрическими элементами, подвешенными внутри резервуара. Регулируемый термостат регулирует и поддерживает температуру воды. Клапан сброса давления предотвращает чрезмерное повышение давления внутри резервуара.

Когда требуется горячая вода из крана или прибора, нагретая вода выкачивается через верхнюю часть бака через трубы подачи горячей воды в дом. Когда уровень воды в баке падает, он автоматически наполняется холодной водой, и весь процесс начинается заново.

Водонагреватели резервуарного типа бывают разных размеров, от 20 до 80 галлонов, но для большинства домашних хозяйств достаточно резервуара на 40 или 50 галлонов. Если вы покупаете газовый водонагреватель, подумайте о конденсационном блоке. Он работает с более высокой эффективностью, улавливая горячие выхлопные газы до того, как они покидают дымоход, и перенаправляя их через змеевик в основании агрегата.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Поступающая холодная вода поглощает большую часть тепла газов.

Обратной стороной водонагревателей резервуарного типа является то, что они содержат ограниченный запас горячей воды и могут с трудом подавать достаточно горячей воды в периоды высокого спроса.Кроме того, нагреватели резервуарного типа сжигают энергию (газ или электричество) днем ​​и ночью для поддержания температуры воды, независимо от того, использует ли кто-либо горячую воду, явление, известное как потеря тепла в режиме ожидания.

GE

Гибридный электрический водонагреватель GeoSpring

Гибридный водонагреватель — это водонагреватель емкостного типа, оборудованный электрическим тепловым насосом. Насос монтируется на верхней части резервуара для хранения воды и использует компактный компрессор и змеевик испарителя для улавливания тепла из воздуха в помещении, а затем передачи его поступающей холодной воде.В результате гибридная модель потребляет на 60% меньше энергии, чем обычный водонагреватель.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Теперь за такую ​​высокую эффективность нужно платить больше: гибридный водонагреватель стоит почти вдвое больше, чем стандартный водонагреватель, но большинство семей окупают эти дополнительные расходы в течение трех-четырех лет за счет более низких счетов за электроэнергию. А скидки на электроэнергию на уровне штата и на местах могут еще больше сократить время окупаемости.

Noritz

Бесконтактный пропановый водонагреватель

Рим амазонка.com

$ 1 694,52

Водонагреватели без бака — это компактные настенные устройства, которые обеспечивают горячей водой весь дом, а не только один кран, и их часто называют проточными водонагревателями или водонагревателями по запросу. И, как вы уже догадались, у этого типа водонагревателя нет громоздкого накопительного бака.

Вот как это работает: водонагреватель без бака простаивает, пока в доме не откроется кран с горячей водой. Затем в агрегат всасывается холодная вода, и датчик потока активирует электрический нагревательный элемент или газовую горелку, которая нагревает внутренний теплообменник.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Когда холодная вода проходит через теплообменник, она нагревается до заданной температуры. Затем горячая вода выходит из нагревателя и направляется прямо к крану или устройству, а не в накопительный бак. Дымовые газы, производимые газовыми установками, отводятся через специальную герметичную вентиляционную трубу.

Когда кран горячей воды отключается, нагреватель отключается, и в этом заключается основное преимущество водонагревателей без резервуара: поскольку нет резервуара для хранения, который можно было бы заполнить, модели без резервуара нагревают воду только тогда, когда это необходимо. .В результате водонагреватель без бака, доставляющий 40 галлонов горячей воды в день, потребляет примерно на 34% меньше энергии, чем стандартный водонагреватель.

А для еще большей энергоэффективности рассмотрите водонагреватель без бака для конденсата, который работает с КПД от 90% до 98%; агрегаты без бака без конденсации работают на все еще впечатляющих 80% или около того.

А поскольку нет накопительного бака, водонагреватели без бака обеспечивают неограниченный запас горячей воды, что является настоящим бонусом для больших семей.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций А нагреватели без бака служат до 20 лет, что почти в два раза дольше, чем у стандартных водонагревателей бакового типа. С другой стороны, покупка и установка водонагревателей без бака обходятся дороже, чем стандартные водонагреватели, и их ремонт зачастую обходится дороже.

Водонагреватели в местах использования

Bosch

Электрический водонагреватель в мини-баке

Bosch amazon.com 241 доллар.00

10515 руб. (35%)

В отличие от ранее упомянутых водонагревателей для всего дома, водонагреватели для точек использования представляют собой компактные модели без бака, которые почти мгновенно доставляют горячую воду в одно конкретное место, например, в раковину в ванной или душ.

Этот тип электронагревателя чаще всего устанавливается на светильники, расположенные далеко от основного водонагревателя. Его самый большой плюс в том, что он устраняет общее раздражение, связанное с открытием крана и последующим ожиданием горячей воды.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Такое неудобство тратит не только время, но и огромное количество воды и энергии.

Размеры большинства устройств на месте использования составляют всего около 10 дюймов x 13 дюймов, поэтому они легко помещаются внутри туалетных столиков и шкафов, а также отличаются простой установкой через разъем. Водонагреватели в местах эксплуатации чрезвычайно надежны и могут прослужить до 25 лет. А поскольку в водонагревателях в месте использования отсутствуют потери тепла в режиме ожидания, вся потребляемая энергия передается через кран. Конечно, если поблизости нет электрической розетки GFCI для подключения устройства, вам придется нанять электрика для ее установки.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Системы водяного отопления | Дизайнеры домов

Когда дело доходит до решения, как нагреть горячую воду, вам сначала необходимо определить, сколько горячей воды ваш дом будет использовать ежедневно — душевые, посудомоечные, стиральные машины.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Затем вам нужно решить, как развести горячую воду — солнечную, газовую или электрическую. Имея в основном три популярных варианта, выбирать систему водяного отопления не нужно.

Выбор подходящего водонагревателя — важное решение для вашего нового дома. Взгляните и обязательно взвесьте каждый тип перед тем, как совершить покупку.

Бесконтактные водонагреватели
Вы когда-нибудь получали струю холодной воды в душе из-за того, что кончилась горячая вода — это может быть пугающим занятием.С водонагревателем без резервуара вы получите бесконечный запас горячей воды и сократите счета за электроэнергию. Бесконтактные водонагреватели (также называемые «проточными» водонагревателями или водонагревателями «по запросу») состоят из электрического или газового нагревательного элемента, заключенного в небольшой модуль. Вместо того, чтобы нагревать большое количество воды, хранящейся в резервуаре, устройство без резервуара нагревает только воду, которая течет через него.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Практически сразу же, когда вы запрашиваете горячую воду — через кран, посудомоечную и стиральную машины — модуль определяет изменение потока и давления, и сразу же включается нагревательный элемент.Перестаньте вызывать воду, и нагреватели немедленно отключатся.

Преимущества использования безрезервуарного водонагревателя заключаются в том, что он намного меньше, чем водонагреватель с баком, а водонагреватели меньшего размера «для точки использования» можно установить под краном, внутри ванной комнаты или кухонного шкафа. Что касается долговечности, то безбаковый нагреватель прослужит в два раза дольше, чем бак-нагреватель — просто потому, что в нем нет бака, который мог бы заржаветь.

Самым большим недостатком использования безрезервуарного водонагревателя является цена, которая составляет в среднем около 1500 долларов за единицу и максимальный расход — в основном, сколько горячей воды можно использовать одновременно.Большие семьи, которым нужно использовать два душа одновременно, плюс много стирки, не смогут.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Что нового — есть водонагреватель по запросу с цифровым контролем температуры с датчиком, который буквально проверяет температуру воды тысячи раз в день.

Баковые водонагреватели
Первым решением при выборе нового водонагревателя бакового типа обычно является источник топлива. Установка на природном газе обойдется дешевле в эксплуатации, чем электрическая модель. Когда дело доходит до выбора резервуара для воды, действительно важны размер и эффективность.Если вы склонны использовать много горячей воды в определенное время дня — скажем, утром, когда все принимают душ, — вам понадобится модель с более высоким показателем первого часа (сколько горячей воды может произвести агрегат. в течение одного часа). Если вы не хотите беспокоиться о том, когда и сколько воды вы используете, вам понадобится водонагреватель с быстрой скоростью восстановления, чтобы гарантировать, что у вас никогда не закончится горячая вода. Большинство резервуаров имеют размер от 20 до 80 галлонов.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Солнечное отопление горячей водой
Использование солнечной энергии для нагрева горячей воды для бытового потребления является рентабельным независимо от того, где вы живете, и вы можете ожидать, что она обеспечит 50-75% потребностей в горячей воде для бытового потребления.В этой активной системе используются коллекторы (термопанели) для сбора солнечной энергии, которая затем используется для предварительного нагрева воды, поступающей в водонагреватель для бытового потребления. Газовая горелка или электрические элементы водонагревателя служат резервным источником тепла — в основном в более прохладные месяцы и в пасмурные дни. Горячая вода подается к кранам по всему дому так же, как и в традиционный водонагреватель. Большинство местных строительных норм и правил требуют, чтобы в домах, использующих солнечные водонагреватели, в качестве резервного был установлен обычный обогреватель, поскольку климат может быстро и резко измениться.Стоимость систем солнечного нагрева воды колеблется от 1500 до 3000 долларов.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Как правильно выбрать водонагреватель для дома

Холодный душ. Если вы когда-либо сталкивались с подобным, вы вряд ли захотите повторять его. Но без надежного водонагревателя в доме вы можете получать удовольствие чаще, чем хотелось бы. Есть много других веских причин рассмотреть вопрос об обновлении или замене текущего водонагревателя помимо шокирующего душа. Если вашему нынешнему водонагревателю уже исполнилось 10 лет, вероятность выхода из строя увеличится.Кроме того, старые водонагреватели намного менее эффективны, чем более новые стили и модели. И подумайте, какой ущерб может нанести вашему дому протекающий или сломанный водонагреватель. Поэтому, прежде чем вы застрянете с аварийным ремонтом или заменой, рассмотрите различные типы водонагревателей и оцените, какой из них лучше всего подходит для вас.

Обеспокоены, доживает ли ваш старый водонагреватель? Ознакомьтесь с этой полезной статьей:
КАК УЗНАТЬ, КОГДА ВОДЯНОЙ НАГРЕВАТЕЛЬ НЕ МОГУТ ВЫКЛЮЧИТЬСЯ

Давайте поговорим о топливе

Чтобы наслаждаться горячей водой в доме, вам понадобится источник топлива для нагрева h3O.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Не всем из нас будут доступны одни и те же варианты, в зависимости от того, где мы живем, поэтому будут источники, которые вы можете сразу исключить. Давайте рассмотрим варианты.

  • Электричество — Электричество имеет много преимуществ. Он легко доступен и работает с традиционными конструкциями резервуарного типа, а также с нагревателями без резервуаров по запросу, системами теплового насоса и другими опциями.
  • Природный газ и пропан — Эти источники топлива также работают с различными типами нагревателей.Одним из преимуществ этого источника топлива является доступность во время длительного отключения электроэнергии. Даже если в вашем доме темно, вы все равно можете принять горячий душ. Конечно, если вы используете пропан, необходимо следить за тем, чтобы ваш бак был заполнен.
  • Солнечная энергия — Вам не обязательно жить в южном штате, чтобы использовать солнечную энергию для нагрева воды, но эффективность этих систем выше в таких областях, как юго-запад, где температура обычно выше, а солнце светит больше часто.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
  • Геотермальная энергия — Если у вас уже есть геотермальная система с тепловым насосом, довольно легко интегрировать в систему водонагреватель с тепловым насосом. Это отличный способ использовать эффективность, которую обеспечивают эти системы.

Узнайте больше о двух наиболее популярных вариантах, газовом и электрическом, в этой статье:
GAS VS. БЕЗБАКОВЫЕ ВОДОНАГРЕВАТЕЛИ

Выбирая водонагреватель, учитывайте свои расходы на топливо. В зависимости от вашего региона страны вы можете сэкономить, сделав правильный выбор топлива.А если вы строите новый дом, вложения в геотермальную систему могут иметь большой смысл. Однако стоит учитывать не только расходы на топливо. Различные типы обогревателей имеют разную степень эффективности, что является большой частью уравнения экономии.

Типы водонагревателей, их плюсы и минусы

Накопительные водонагреватели

Когда вы говорите «водонагреватель», это то, о чем думает большинство людей и что у большинства людей есть.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Накопительные водонагреватели состоят из большого резервуара для воды, в котором накапливается горячая вода для использования по запросу.Вода нагревается и поддерживается либо электрическими нагревательными элементами, либо горелкой, работающей на природном газе или пропане. Вот некоторые из проблем, связанных с этими водонагревателями.

  • КПД — Поскольку вы пытаетесь поддерживать горячим большое количество воды, накопительные водонагреватели не очень эффективны. Чтобы уменьшить эту неэффективность, ищите устройства с высокими показателями изоляции и предлагайте способы отсчета времени процесса нагрева до того момента, когда вам действительно понадобится горячая вода.
  • Стоимость — Накопительные водонагреватели обычно являются наименее дорогим вариантом для нагрева воды.Технология проста и существует множество производителей. Срок службы ограничен, поэтому следует планировать замену блока каждые 10–12 лет.
  • Установка — Установка накопительного водонагревателя — простая работа.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Хотя вам следует заключить контракт с профессионалом, есть много квалифицированных установщиков.

Водонагреватели без резервуаров, водонагреватели по запросу

Как следует из названия, эти водонагреватели обеспечивают горячую воду по запросу, нагревая воду по мере ее прохождения через агрегат, используя электричество или газовую горелку.Поскольку вы нагреваете только необходимую воду, возможна значительная экономия энергии. Некоторые вопросы, которые следует учитывать:

  • Спрос — Если у вас большая семья со значительными потребностями в горячей воде, возможно, система без резервуаров не выдержит этого. Параллельная установка нескольких устройств может решить эту проблему.
  • Срок службы — Обогреватели по запросу могут похвастаться увеличенным сроком службы по сравнению с накопительными нагревателями — 20 лет по сравнению со сроком службы 10–12 лет.И если они выходят из строя, это обычно просто проблема замены детали, чтобы она снова заработала.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
  • Стоимость — Вы заплатите больше вперед за безбаковый водонагреватель. Но учитывая их более длительный срок службы, вы, вероятно, окупите свои вложения.

Накопительные водонагреватели и водонагреватели по запросу — два наиболее распространенных варианта. Прочтите эту статью, чтобы сделать свой выбор: БЕЗБАКОВЫЕ НАГРЕВАТЕЛИ VS. НАГРЕВАТЕЛИ ХРАНИЛИЩНОЙ ВОДЫ.

Водонагреватели с тепловым насосом

Во многих районах страны тепловые насосы используются повсеместно, обеспечивая отопление и охлаждение домов за счет отвода тепла из окружающей среды.Водонагреватели с тепловым насосом выполняют аналогичный трюк, нагревая воду в накопительном баке, забирая тепло извне или из геотермального источника. Они работают только с электричеством и не могут работать на газе. Некоторые важные моменты, которые следует учитывать:

  • КПД — Водонагреватели с тепловым насосом в два-три раза эффективнее стандартных накопительных водонагревателей.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций
  • Окружающая среда и установка — Водонагреватель с тепловым насосом должен устанавливаться в зонах, температура которых составляет от 40 до 90 градусов, и для них требуется не менее 1000 кубических футов воздуха.Большой топочный зал — хороший выбор для установки, но такой вариант доступен не во всех домах.

Солнечные водонагреватели

Когда большинство людей думают о солнечной энергии для дома, они представляют себе стеллажи с фотоэлектрическими солнечными панелями, прикрепленными к крыше. Но менее высокотехнологичное решение использует энергию солнца для нагрева воды. Солнечные водонагреватели — это рентабельное средство производства горячей воды за счет использования энергии бесплатного солнечного света. Эти системы объединяют резервуары для хранения и солнечные коллекторы на крыше для нагрева и хранения воды для использования в вашем доме.

  • Активное против пассивного — Активные системы используют насосы для циркуляции воды через солнечные коллекторы, в то время как пассивные системы используют различные средства для достижения необходимой циркуляции.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Существуют вариации каждого типа системы, каждая из которых подходит для различных климатических условий. Обязательно проконсультируйтесь со специалистом о доступных вариантах.
  • Кодексы и договоренности — Не все договоренности ассоциаций домовладельцев разрешают установку на вашей крыше, поэтому внимательно проверьте эти положения и местные нормы, прежде чем переходить на солнечную систему водяного отопления.

Вопрос размера

Если вы планируете использовать водонагреватель накопительного типа, одним из ключевых факторов будет размер бака. Резервуары для хранения водонагревателя обычно варьируются от 20 до 80 галлонов, с маленьким резервуаром на 20-30 галлонов, подходящим для двух-трех человек, и с большой семьей из пяти или более человек, требующей емкости от 60 до 80 галлонов. Конечно, если вы планируете создать семью, обязательно планируйте увеличение своих потребностей.

Проконсультируйтесь с настоящими профессионалами

Когда вы решаете, как подойти к покупке и установке водонагревателя, важно обратиться к опыту опытных профессионалов, обладающих знаниями, чтобы применить правильное решение для вашего дома.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Свяжитесь с нашей командой, и мы подберем лучший способ помочь вам сохранить горячую воду и сделать вашу семью счастливой. Котировки бесплатны, так что свяжитесь с нами прямо сейчас.

Все о водонагревателях с тепловым насосом

Скорее всего, вы не тратите много времени на размышления о своем водонагревателе, пока он работает. Но когда ваш водонагреватель выходит из строя по истечении 10-15 лет службы, вы можете просто принять холодный душ. Или, что еще хуже, бак обогревателя проржавел насквозь, превратив ваш подвал, гараж или подсобное помещение в мокрый беспорядок и увеличив расходы на ремонт гипсокартона и чистку ковров.

Тем не менее, большинству домовладельцев сложно потратить деньги на замену работающего водонагревателя; это все равно, что тратить на новую крышу — зачем что-то ремонтировать, если она не протекает? Но замена существующего электрического водонагревателя на новый, который использует тепловой насос и воздух в вашем доме для подогрева воды, поможет вашему банковскому счету и планете.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Начальная цена покупки водонагревателя с тепловым насосом (HPWH) выше, чем у обычного блока электрического сопротивления. Мой местный лесной склад с большими ящиками продает водонагреватели, изготовленные Ремом.Обычный электрический водонагреватель на 50 галлонов со светодиодной панелью управления и 12-летней гарантией продается за 587 долларов. HPWH с аналогичным оснащением и гарантией стоит 1199 долларов.

Но это только самое начало уравнения. Если вы купите в 2016 году водонагреватель с тепловым насосом, сертифицированный ENERGY STAR, вы получите федеральный налоговый кредит в размере 300 долларов, что означает, что вы можете вычесть эту сумму из налогов, которые вы должны правительству в апреле следующего года. Узнайте больше о федеральной налоговой льготе на сайте www.energystar.gov/taxcredits.Для моделей ENERGY STAR также доступны скидки и возмещения для каждого штата и энергокомпании. В моем родном штате Коннектикут мне сразу же предоставят скидку до 400 долларов на стоимость HPWH, если я куплю его у участвующего дистрибьютора.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Посетите www.dsireusa.org, чтобы найти базу данных государственных льгот с возможностью поиска. Посетите www.energystar.gov/rebatefinder, чтобы узнать о скидках на коммунальные услуги, или обратитесь к поставщику коммунальных услуг.

И еще есть низкие эксплуатационные расходы HPWH: Агентство по охране окружающей среды США (EPA) подсчитало, что семья из четырех человек будет тратить на горячую воду на 330 долларов меньше каждый год, переключившись на HPWH с обычного электрического блока.Это существенно, особенно на протяжении всего срока службы обогревателя.

Предоставлено Energystar.gov

Как HPWH почти окупает себя за два года

$ 1,199

–100 долларов США 1

— 400 долл. США 2

$ 699

–660 долл. США 3

$ 39

1. Реальная экономия на федеральном налоговом кредите в размере 300 долларов США для тех, кто имеет 30% -ную категорию

2.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций государственная скидка: Коннектикут

3. Годовая экономия электроэнергии 330 долларов x 2 года

Еще одно преимущество выбора водонагревателя с тепловым насосом, сертифицированного ENERGY STAR, заключается в том, что экологические преимущества также огромны. По данным EPA, если бы каждый электрический водонагреватель в жилых домах в стране был заменен водонагревателем с тепловым насосом, можно было бы предотвратить 140 миллиардов фунтов ежегодных выбросов парниковых газов, что эквивалентно выбросам от более чем 13 миллионов транспортных средств.»Узнайте больше на energystar.gov/waterheaters.

Ричард Третеви, Специалист по сантехнике и отоплению этого старого дома говорит: «Нет никаких сомнений в том, что ваш существующий электрический водонагреватель в конечном итоге выйдет из строя. Замена его на водонагреватель с тепловым насосом до того, как это произойдет, имеет смысл ».

Тепло всегда переходит с горячего на холодное

Чтобы понять, как водонагреватель с тепловым насосом превращает воздух в помещении с температурой 68 градусов или ниже в воду с температурой 120 градусов, вам нужно усвоить два факта: во-первых, тепло — это измеримая единица энергии, а во-вторых, тепловая энергия.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций всегда переходит от горячего к холодному.

Тепловая энергия выражается в калориях или, чаще для бытовых целей, в британских тепловых единицах (Btus). Одна британская тепловая единица равна количеству энергии, необходимому для повышения температуры фунта воды на один градус по Фаренгейту или почти 252 калории. (Сжигание калорий при поедании замороженного пончика на самом деле не имеет отношения к этому обсуждению.) Во всех комнатах есть несколько единиц тепловой энергии, но в теплой комнате больше, чем в более холодной.

Тепловая энергия может быть перемещена, всегда в направлении от большего количества энергии к меньшему (или от теплее к холоднее).Подумайте о том, как зимой ухватиться за стальную ручку инструмента. Ваша рука внезапно становится холодной, но это не холод металла, движущийся в вашу руку. На самом деле происходит то, что тепловая энергия от вашей руки перемещается в более холодный металл. Ваша рука может казаться холодной, но только потому, что в ней меньше тепловой энергии, и, по сути, сталь стала теплее от вашего прикосновения.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Как это работает

Во время работы вентилятор, установленный на верхней части водяного бака HPWH, выталкивает воздух из помещения через решетку, подобную радиатору, заполненную холодным жидким хладагентом в замкнутой системе труб.Хладагент имеет низкую температуру кипения, а тепло воздуха поднимает температуру жидкости настолько, чтобы превратить ее в газ. Затем компрессор увеличивает давление газа, дополнительно повышая его температуру. Насос направляет трубки, заполненные горячим сжатым газом, вниз и вокруг холодной воды в баке нагревателя. Тепло от горячего сжатого газа движется к холодной воде, повышая ее температуру и охлаждая газ обратно до жидкости, где он затем перекачивается обратно в радиатор, и веселье начинается снова.Третуэй говорит: «Обычные водонагреватели выделяют тепло, а HPWH просто его отводит».

Побочным продуктом теплового насоса является охлажденный осушенный воздух. Некоторые модели позволяют выпускать этот кондиционированный воздух в другую комнату в доме, что может быть благом в летние месяцы, но большинство моделей просто выдувают охлажденный воздух в комнату, где он расположен.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Подобно кондиционеру, HPWH также производит небольшое количество дистиллированной воды, которую необходимо направлять на улицу или в канализацию, что следует учитывать при выборе места для обогревателя.

HPWH потребляют немного электроэнергии, но намного меньше, чем обычный электрический агрегат. Электросеть необходима для работы вентилятора и компрессора. Кроме того, все HPWH, иногда называемые гибридными водонагревателями, имеют в резервуаре для воды электрические нагревательные элементы, которые обеспечивают резервное горячее водоснабжение во время очень интенсивного использования. Многие онлайн-обозреватели сообщают, что у них всегда много горячей воды, и им даже не приходилось использовать резервную электроэнергию.

Светодиодная панель управления на блоках позволяет пользователю выбирать температуру воды и выбирать между режимом только с тепловым насосом, полностью электрическим или гибридным режимом, который представляет собой комбинацию из двух и срабатывает только в том случае, если горячий потребность в воде высокая.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций В большинстве из них также есть режим отпуска, который позволяет вам ввести количество дней, в течение которых вы будете отсутствовать. В это время обогреватель не будет работать, но он включится, прежде чем вы вернетесь, чтобы вы могли вернуться домой, принять горячий душ и постирать много вещей.

Рекомендации по установке

В отличие от других типов водонагревателей, вы не должны устанавливать HPWH в небольшом закрытом туалете, потому что в нем не будет достаточно теплого воздуха для питания теплового насоса. Большинство производителей рекомендуют площадь не менее 100 квадратных футов.

Имейте в виду, что HPWH будет отводить тепло и понижать температуру в комнате, где он установлен, поэтому размещение его в пространстве, которое вы уже платите за тепло, может отнять у Питера, чтобы заплатить Полу. Но помимо Btus, производимого вашей системой отопления, в доме есть много других источников тепла: солнечная энергия от окон, кухонное оборудование, и имейте в виду, что каждый человек является источником тепла с температурой 98,6 градуса.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций Помещение с сушилкой для белья или подсобное помещение с печью — идеальное место.

Ваша экономия в долларах энергии будет различной. HPWH, установленный в неотапливаемом гараже, может больше полагаться на режим электрического отопления, чем установка в подсобном помещении, особенно в зимний период. А более прохладная поступающая вода потребует большего количества БТЕ, чтобы нагреться.

Если вы заменяете обычный электрический водонагреватель, скорее всего, в комнате уже есть 220-вольтный провод, но если ваш существующий блок работает на газе, вам понадобится электрик, чтобы подключить 220-вольтный контур.

HPWH выше обычных водонагревателей из-за того, что тепловой насос расположен в верхней части резервуара.Перед покупкой проверьте спецификации производителя; вполне вероятно, что некоторые устройства не поместятся в подполье с низким потолком.

Еще одно важное соображение. HPWH могут быть такими же шумными, как некоторые оконные кондиционеры, что вы, возможно, не захотите слушать, если, например, вы думаете об установке наверху в прачечной рядом со спальнями.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Веб-сайты производителей — хороший источник дополнительной информации. У некоторых есть калькуляторы энергосбережения и рекомендации по выбору размера водонагревателя в зависимости от количества жителей в доме.Вы также найдете доступные для поиска базы данных установщиков и распространителей. И все сайты заполнены спецификациями их различных моделей, например, сколько изоляции окружает резервуар для воды. Изоляция замедляет движение тепла, о чем вы должны подумать после того, как ваш новый водонагреватель с тепловым насосом передает тепло в воду.

Загрузите это полезное руководство по экономии при обновлении вашего водонагревателя до ENERGY STAR!

Ресурсы

Щелкните здесь, чтобы узнать, как установить собственный водонагреватель с тепловым насосом ENERGY STAR, из этого пошагового видео с Ричардом Третеви.И помните, что если ваш водонагреватель старше 10 лет, инвестиции сейчас обеспечат комфорт, экономию и душевное спокойствие.Отопление водяное в доме: Водяное отопление частного дома своими руками, схемы конструкций

Добавить комментарий

Ваш адрес email не будет опубликован.
